CXE22DP3PD1 - Réfrigérateur Café - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur avec congélateur en bas
Marque	Café
Modèle	CXE22DP3PD1

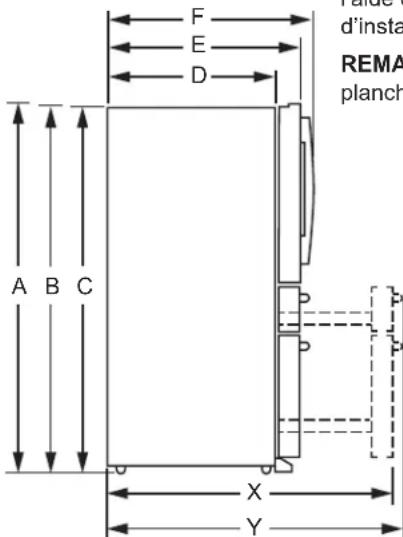

Dimensions (H x L x P)	70 x 35-5/8 x 34-1/4 po (1778 x 905 x 870 mm)
Alimentation électrique	115 V CA, 60 Hz, 15 ou 20 A, prise mise à la terre
Machine à glaçons	Automatique, 7 glaçons par cycle, environ 100-130 cycles/24h
Distributeur	Eau froide, glaçons, glace pilée ; remplissage automatique (AutoFill)
Éclairage	DEL, éclairage général dans le réfrigérateur et sous la porte
Clayette QuickSpace	Clayette escamotable pour ranger des articles hauts
Clayette anti-déversement	Bords surélevés pour éviter les écoulements
Zone à contrôle climatique (SCC)	Bacs étanches pour fruits et légumes maintenant l'humidité
Tiroir convertible	Réglable : Soft Freeze, Meat, Beverages, Snacks, Wine
Filtre à eau	Cartouche XWFE, capacité 170 gallons, remplacement tous les 6 mois
Connectivité WiFi	Surveillance et contrôle à distance via application Café Appliances
Réponse à la demande	Programmable pour décaler les cycles de forte consommation

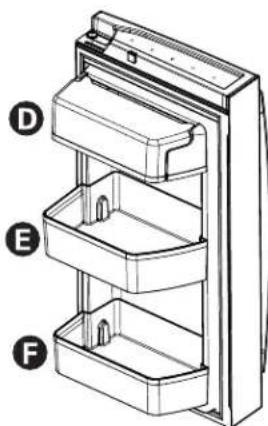

Balconnets de porte	Amovibles, inclinables dans le congélateur
Entretien extérieur	Chiffon doux et détergent doux ; ne pas utiliser de nettoyants abrasifs
Entretien intérieur	Eau tiède et bicarbonate de soude ; ne pas nettoyer les clayettes en verre avec eau tiède si froides
Sécurité	Débrancher avant nettoyage ; ne pas utiliser de rallonge ; mise à la terre obligatoire
Pièces détachées	Filtre à eau XWFE, ampoules DEL (remplacement par professionnel), clayettes, bacs
Garantie	1 an pièces et main-d’œuvre, 5 ans système fermé

FOIRE AUX QUESTIONS - CXE22DP3PD1 Café

Comment régler la température du réfrigérateur et du congélateur ?

Appuyez sur le bouton Settings (fonctions) jusqu'à ce que 'Fridge' ou 'Freezer' s'allume, puis utilisez les flèches haut/bas pour modifier. Les réglages d'usine sont 37°F (3°C) pour le réfrigérateur et 0°F (-18°C) pour le congélateur. Attendez 24 heures pour la stabilisation.

Comment démarrer la machine à glaçons après l'installation ?

Assurez-vous que l'alimentation en eau est connectée à une pression de 40-120 psi. Utilisez le panneau de commande pour allumer la machine à glaçons (On). Il faut 12 à 24 heures pour la première production. Jetez les premiers bacs de glaçons pour rincer le circuit.

Comment remplacer le filtre à eau ?

Ouvrez le logement du filtre dans la porte gauche. Tournez l'ancien filtre d'1/4 de tour vers la gauche pour le retirer. Insérez le nouveau filtre (XWFE) en alignant les points, tournez vers la droite jusqu'à butée (1/4 de tour). Fermez le logement et faites couler 2 gallons (9 L) d'eau pour purger.

Que faire si l'eau ou la glace ne sort pas du distributeur ?

Vérifiez que le filtre est bien installé et que l'alimentation en eau est ouverte. Si de l'air est présent, appuyez sur le bras du distributeur pendant au moins 5 minutes. Assurez-vous que le verrouillage des commandes n'est pas activé. Si le problème persiste, consultez la section de dépannage.

Comment nettoyer l'extérieur en acier inoxydable résistant aux empreintes ?

Utilisez un chiffon doux ou microfibre avec de l'eau tiède et un détergent doux. Ne pas utiliser de nettoyants pour acier inoxydable, de produits abrasifs, d'ammoniac ou de javel. Séchez immédiatement pour éviter les traces d'eau.

Que faire en cas d'alarme de porte ?

L'alarme se déclenche si la porte du réfrigérateur ou du congélateur reste ouverte. Appuyez sur n'importe quelle touche pour l'éteindre. Pour désactiver complètement l'alarme, naviguez dans les paramètres jusqu'à 'Door Alarm' et appuyez sur Off.

Comment utiliser la fonction AutoFill (remplissage automatique) ?

Placez un récipient uniforme de 10 à 20 cm de hauteur au centre de la grille du distributeur sans toucher le bras. Appuyez sur 'AutoFill'. Pour arrêter, appuyez sur n'importe quelle touche. Le remplissage s'arrête automatiquement après un certain temps.

Puis-je connecter le réfrigérateur au WiFi ?

Oui, si une étiquette 'Connected Appliance Information' est présente. Accédez au menu Settings, sélectionnez WiFi, appuyez sur On et suivez les instructions dans l'application Café Appliances. Le WiFi permet la surveillance à distance et les mises à jour logicielles.

Comment dégivrer le congélateur ?

Ce réfrigérateur est à dégivrage automatique. Aucune action nécessaire. Si du givre se forme, utilisez un grattoir en plastique ou en bois. N'utilisez jamais d'objets métalliques ou d'appareils électriques pour retirer la glace.

Que couvre la garantie limitée ?

La garantie de 1 an couvre les pièces et la main-d'œuvre pour tout défaut de matériel ou de fabrication. Le système fermé (compresseur, condenseur, évaporateur) est garanti 5 ans. Le filtre à eau est garanti 30 jours. Les dommages causés par une mauvaise installation, une utilisation abusive ou des accidents ne sont pas couverts.

MODE D'EMPLOI CXE22DP3PD1 Café

Manuel d'utilisation et d'installation

Congélateur au bas réfrigérateurs

Consignes de sécurité 3

Consignes d'utilisation

Fonctions 6

Commandes 9

Distributeur 1

Autofill (Remplissage automatique) 11

WiFi 12

Réponse à la demande 13

Filtre a eau 14

Stockage du refrigerateur 15

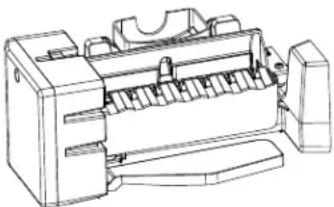

Machine à glaçons automatique 20

Entretien et nettoyage 21

Remplacement des ampoules 22

Instructions d'installation

Preparation avant installation du réfrigérateur 23

Installation du réfrigérateur 26

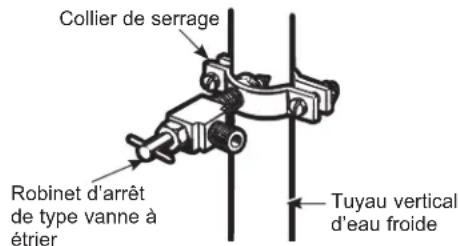

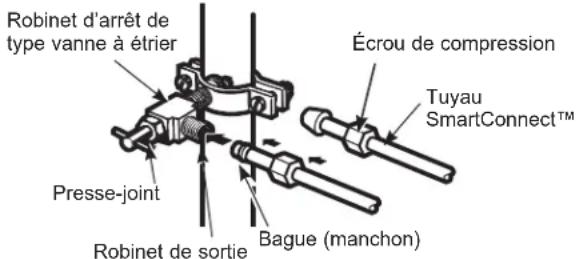

Installation de l'alimentation en eau 36

Conseils de dépannage 38

Fonctionnement normal 38

Conseils de dépannage 39

Entretien-Mythe ourealite. 41

Garantie limitée 43

Assistance à la clientèle

Certificat de garantie du filtré à eau 42 à cartouche XWFE 4 4

Données de performance 45

Assistance à la clientèle 46

Transcrivez les numérodes de modelet de série ici:

Numero de modulo:

Numéro de série :

Voutrouvrez ces numeros sur I'etiquette apposée sur le cote gauche a mi-hauteur du compartment de réfrigération.

FRANÇAIS

NOUS VOUS REMERCIONS D'ACCUEILLIR CAFÉ CHEZ VOUS

Nos sommes fiers du savoir-faire, de l'innovation et de l'esthetique qui composent chaque apparéil Café, et nous pensons que vous le serez aussi. Dans cette optique, nous vous rappelons que l'enregistrement de votre électroménager vous assure la communication de renseignements importants sur le produit et la garantie lorsque vous en avez besoin.

Enregistrez votre electroménager Café en ligne des maintainant. Des sites Web utiles figurent dans la section Soutien au consommateur de ce manuel d'utilisation. Vous pouvez aussi poster la fiche de garantie pré-imprimée incluse dans l'emballage.

DISTINCT BY DESIGN

INFORMATION DE SECURITE IMPORTANTES LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

Pour réduire le risque d'incendie, d'explosion, de chocolélectrique ou de blessures lorsqu'youssutilizez vos réfrigerateurde, veuillez suivre ces consignes de sécurité :

• Ce réfrigerateur doit être correctement installé conformément aux Consignes d'Installation avant toute utilisation.
• Débranche le réfrigerateur avant d'effectuer une réparation ou de le nettoyer. Remarque: L'alimentation du réfrigerateur ne peut être déconnectée par aucune des fonctions sur le panneau de commande. Remarque: Les réparations doivent être effectuées par un professionnel qualifié.
• Remettez toutes les pièces et panneaux en place avant d'utiliser l'appareil.
  N'utilisez pas un cordon de rallonge.

• Gardez les matériaux et vapeurs inflammables loin du réfrigerateur.
  N'entreposez pas dans cet électroménager des substances explosives telles que des bombes aerosols qui contiennent un gaz propulseur.
  Pour éviter les risques d'asphyxie et d'enfermement pour les enfants. Demontez les portes du congealateur et du compartment de réfrigération avant de lemettre au rebut ou d'interr compromise son utilisation.
  Afin de prévenir les accidents graves ou la mort, les enfants ne doivent pas se tener ni jouer dans ou sur l'électroménager.

• Les enfants et les personnes dont les capacité sont réduites sur le plan physique, sensoriel ou mental, ou qui manquent d'expérience ou de connaissances, peuvent utiliser cet electroménager seulement si elles sont surveillées ou ont reçues des consignes de sécurité sur son usage et les risques y sont associés.

• Cét electroménager est conçu pour une utilisation domestique et applications similaires : salle du personnel dans une usine, un bureau ou d'autres lieux de travail; maison de ferme; clients dans un hotel, un motel, un gîte touristique et d'autres lieux résidents; approvisionnement et applications similaires non reliées au commerce de détaill.
  Raccordez-vous à une alimentation en eau potable seulement. Une alimentation en eau potable est requise pour le fonctionnement de la machine à glaçons. La pression d'eau doit se situer entre 40 et 120 psi (275 à 827 kilopascals).
• N'appliquez pas de nettoyants corrosifs sur le réfrigérateur. Certains nettoyants endommagent le plastique et peuvent ainsi causer le détachment inopiné de pieces telles que porte ou poignées de porte. Voyez la section Entretien et nettoyage pour des instructions détaillées.

Pour réduire le risque de blessures lorsque vous utilisez cette réfrigerateurde, veuillez suivre ces consignes de sécurité.

• Ne nettoyez pas les clayettes ou les couvercles en verre avec de l'eau tiède quand ceux-ci sont froids. Les clayettes et couvercles en verre peuvent se casser s'ils sont exposés à des changements soudains de température ou si vous les cognez ou les faites tomber. Le verre trempe est concu pour se briser en petits morceaux en cas de casse

• Éloignez les doigs des parties du concélateur où l'on peut facilement se pincer : les espaces entre les portes, et entre les portes et les placards sont toujours étroits. Soyez prudent lorsque vous fermez les portes en présence d'enfants.

• Ne recongelez pas les alimentés surgelés qui ont complètement dégelé.

• Ne touchez pas les surfaces froides du congelateur lorsque vous avez les mains humides ou mouillées. La peau risque d'adhérer à ces surfaces extrémement froides.
  Si vous réfrigerateur est doté d'une machine à glaçons automatique, évitez le contact avec les pieces mobiles du mécanisme ejecteur, ou avec l'élement chauffant qui libéré les glaçons. Ne posez pas les doits ou les mains sur le mécanisme de la machine à glaçons automatique pendant que le réfrigerateur est branché.

RISQUE D'INCENDIE OU D'EXPLOSION

Conservez les matériaux et les vapeurs inflammables à l'écart du réfrigerateur. Une explosion, un incendie voire la mort pourrait en résultat.

RISQUE DE BASCULEMENT

Si une ferrure antibasculement est incluse avec voire refrigerateur, installez-la pour empêcher le refrigerateur de basculer vers l'avant, ce qui pourrait occasionner des blessures graves ou mortelles. Veuillez dire et observer l'integralite des instructions d'installation pour connecter cette ferrure à VOIRE RERIGERATUR.

LIRE ET CONSERVER CES INSTRUCTIONS

INFORMATION DE SECURITE IMPORTANTES LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

AVERAGEMENT

SQUE D'INCENDIE OU D'EXPLOSION

Fluide frigorigène inflammable

Cet électroménager contient le réfrigérant isobutane, aussi connu comme R600a, un gaz naturel à compatibilité elevée avec l'environnement. Il s'agit cependant d'un combustible. Observe les consignes de sécurité ci-dessous afin de réduire le risque de blessure ou de dommage à la propriété.

1. Lors de la manipulation, de l'installation et de l'utilisation de cet apparéil, prenez soit de ne pas endommager les tubes de circulation du fluide frigorégène.
2. L'entretien ou la réparation doivent être effectuels par un personnel de service autorisé. Utilisez seulement des pieces de rechange autorisées par le fabricant.

3. Mettez le réfrigerateur au rebut conformément aux réglementations fédérales et locales. Le fluide frigorigène inflammable et le matériel isolant utilisés nécessitent des procédures de mise au rebut spéciales. Communiquez avec les autorités locales compétentes pour la mise au rebut de votre réfrigerateur sans danger pour l'environnement.

4. N'obstruez pas les évets dans l'enceinte prévue pour l'appareil.

5. Pour-retirer le givre, grattez à l'aide d'un grattoir ou d'une spatule en plastique ou en bois. N'utilise pas un pic à glace ni un instrument métallique ou aux arêtes coupantes car il y a risque de percer la doublure du congelateur et la tubulure du réfrigérant inflammable derrière elle.
6. N'utilisez pas d'appareils électriques dans le compartment réfrigerateur de cet apparéil.
7. N'utilisez aucun apparéil électrique pour dégivrer votre congélateur.

BRANCHEMENTS ÉLECTRIQUES

AVERAGEMENT

ISQUE DE CHOC ÉLECTRIQUE

Branchez l'appareil dans une prise triple avec terre.

Ne retirez pas la broche de terre.

N'utilisez pas d'adaptateur.

N'utilisez pas un cordon de rallonge.

Le non-respect de ces instructions peut entrainer des risques d'incendies, des chocs électriques ou la mort.

Ne coupez pas ou n'enlevez pas, sousaucun pretexte, la troisieme broche de mise a la terre du cordon d'alimentation. Pour des raisons de sécurité, cet appeareil doit etre correctement mis à la terre.

Le cordon d'alimentation de cet apparéil est équipé d'une fiche à trois broches (pour une mise à la terre) qui s'adapte à la prise de courant standard à 3 broches (pour une mise à la terre) pour minimier les risques de chocs électriques par cet apparéil.

Faites vérifier la prise murale et le circuit électrique par un électricien qualifié pour s'assurer que le système est correctement mis à la terre.

Dans le cas d'une prise biphasée, l'installateur a la responsabilité et l'obligation de la remplacer par une prise triphasée correctement mise à la terre. N'utilise pas d'adaptateur.

Le réfrigerateur doit toujours être branché à sa propre prise électrique d'une tension nominale correspondant à celle indiquée sur sa plaque signalétique.

Une alimentation électriche à 115 volts CA, 60 Hz, avec un fusible de 15 ou 20 ampères et une mise à la terre est nécessaire. Ceci permet d'obtenir un meilleur rendement et évite de surcharger les circuits électricques du domicile qui risque d'occasionner un incendie en surchauffant.

Ne débranchez jamais le réfrigerateur en tirant sur le cordon d'alimentation. Prenez toujours fermement la fiche en main et tirez pour la sortir de la prise.

Réparez ou remplacez immédiatement tout cordon électrique usé ou endommagé. N'utilisez pas un cordon fissure ou représentant des dommages dus aux frottements soit sur sa longueur ou aux extrémités.

Lorsque vous éloignez votre réfrigerateur du mur, faites attention à ne pas le faire rouler sur le cordon d'alimentation afin de ne pas l'endommager.

LIRE ET CONSERVER CES INSTRUCTIONS

INFORMATION DE SECURITE IMPORTANTES LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL

MISE AU REBUT APPROPRIÉE DE VOTRE ANCIEN RÉFRIGÉRATEUR

DANGER

RISQUE DE SUFFOQUER OU D'Y ETRE EMPRISONNÉ

Le non-respect de ces instructions d'élimination peut entraîner la mort ou des blessures graves.

IMPORTANT: Les enfants pris au piège ou morts d'asphyxie sont toujours d'actualité. Les réfrigerateurs et congélateurs abandonnés sont toujours aussi dangereux, même si on n'attend que «quelques jours» pour s'en débarrasser. Si vous ne gardez pas votre ancien réfrigerateur ou congélateur, veuillez suivre les directives ci-dessous afin de prévenir les accidents.

Avant de vous débarrasser de votre ancien apparil :

• Demontez les portes du compartment de réfrigeration et du compartment de congestion.
  Laissez les clayettes en place afin d'empêcher les enfants de grimper à l'intérieur.

Mise au rebut des produits réfrigerants et en mousse

Mettez l'électroménager au rebut conformément à la reglementation fédérale et locale. Le réfrigerant inflammable ainsi que le matériel d'isoation utilisés exigent des procédures d'élimination particulières.. Communiquez avec les autorités locales pour connaître la façon demettrevoireelectroménager au rebut qui soit respectuee de I'environnement.

Fonctions

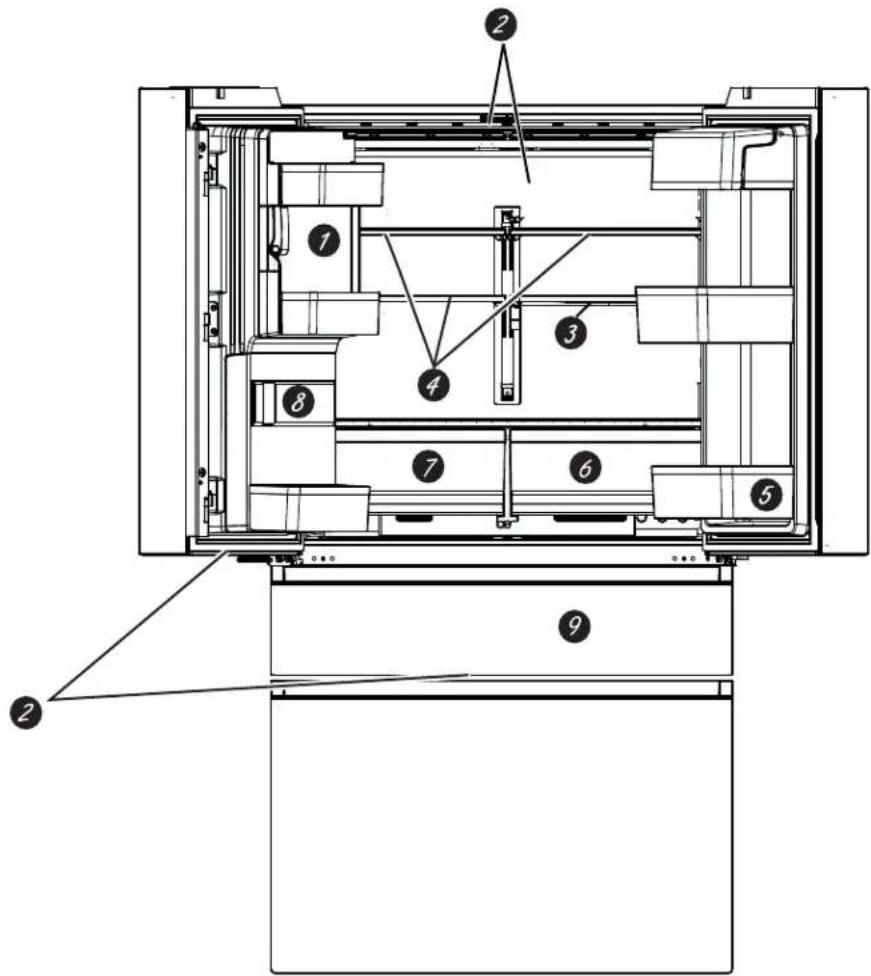

Modèle CVE y CXE

Machine à gaçons à faible encombrement La machine à gaçons et son bac sont situés sur la porte permettant d'avoir un espace de stockage plus spacieux.
Eclairage DEL general L'éclairage à DEL est place dans tout le compartment pour éclairer différentes zones du réfrigerateur. Des DEL sont situées sous la porte réfrigerateur afin d'éclairer le tiroir convertible, et des DEL se trouvent sous le tiroir convertible pour éclairer le tiroir conGPLateur.
3 Clayette QuickSpace Ellesutilise comme une clayette normale de pleine largeur. Elle se glisse vers l'arriere pour stocker des produits hauts.
4 Clayettes anti-debordements Conques pour empêcher les alimentés renversés de couler et permettre ainsi un nettoyage facile.

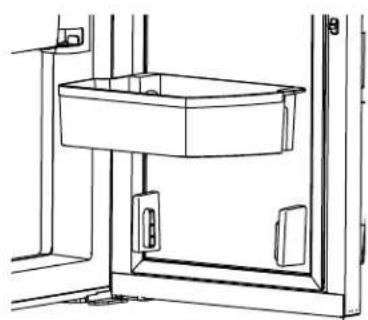

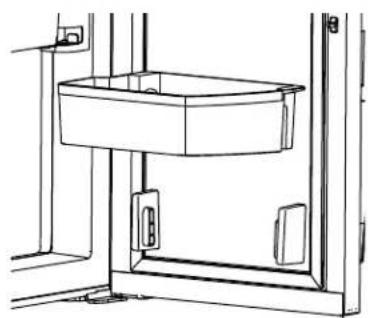

Balconnet amovible On peut le retirer lorsque l'ouverture de porte est limite par un mur.
SCC (système à contrôle climatique) Des bacs SCC étanches prolongent la conservation des fruits et légumes frais en maintainant l'humidité.

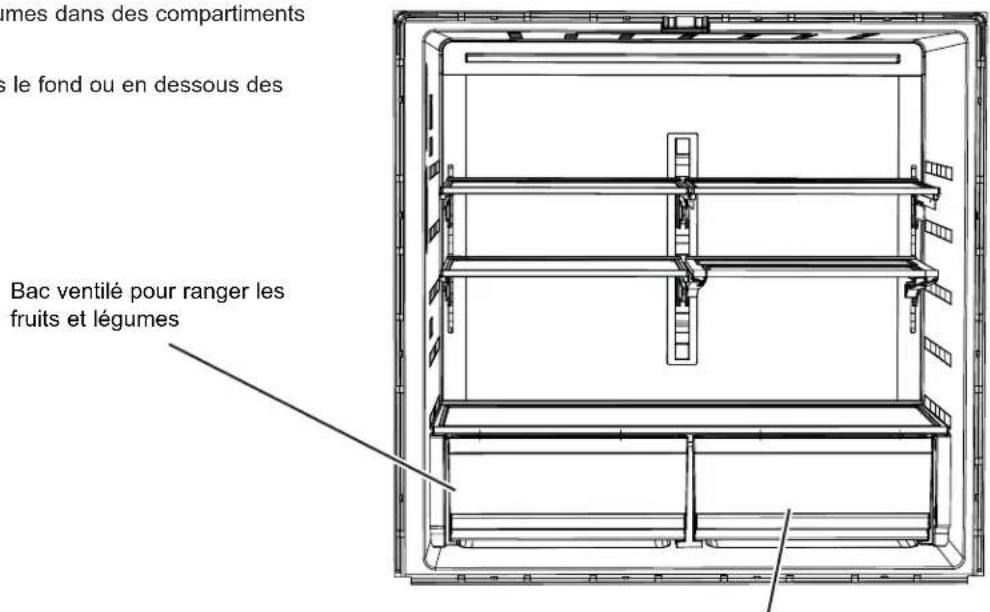

Bac ventilé Un bac ventilé pour ranger les fruits et legumes.
8 Filtre a eau Filtre I'eau et I'eau destinée a se transformer en glace.

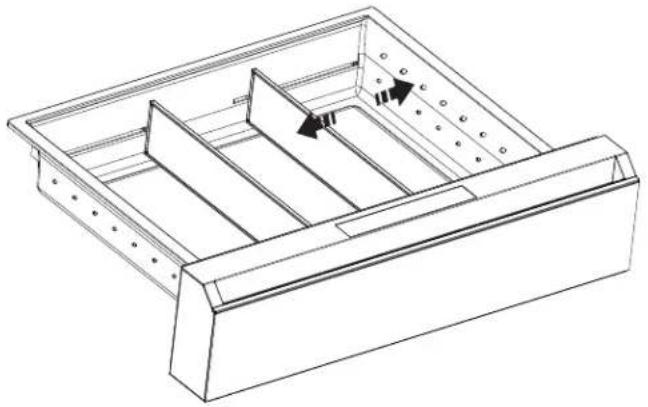

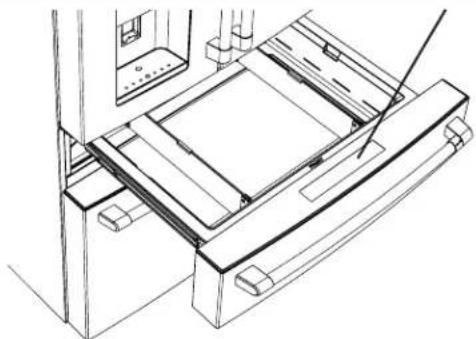

Tiroir convertible Reglez la(Meilleuretempérature pourrangervosaliments.

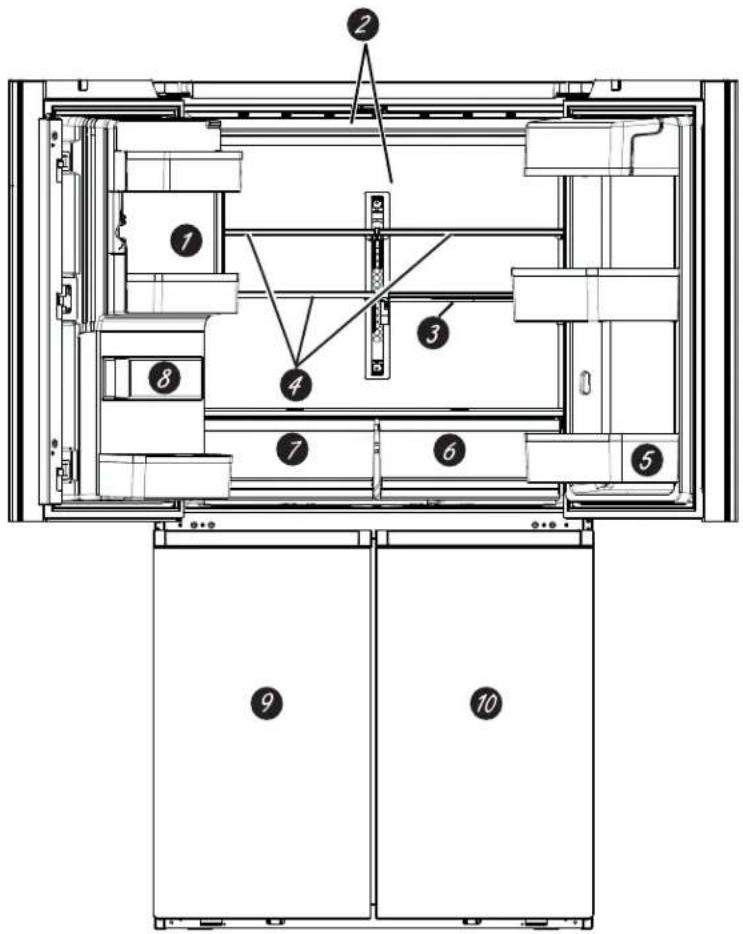

Modèle CQE

Machine à glaçons à faible encombrement La machine à glaçons et son bac sont situés sur la porte permettant d'avoir un espace de stockage plus spacieux.
Éclairage DEL général L'éclairage à DEL est place dans tout le compartment pour éclairer différentes zones du réfrigerateur.

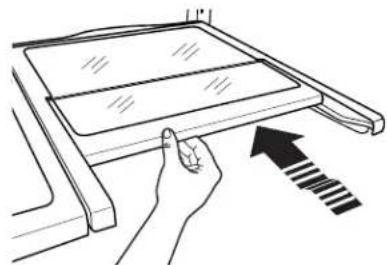

3 Clayette QuickSpace Elles s'utilise comme une clayette normale de pleine largeur. Elle se glisse vers l'arriere pour stocker des produits hauts.
4 Clayettes anti-debordements Conques pour empêcher les alimentés renversés de couler et permettre ainsi un nettoyage facile.
Balconnet amovible On peut le retarder lorsque l'ouverture de porte est limitee par un mur.

SCC (système à contrôle climatique) Des bacs SCC étanches prolongent la conservation des fruits et légumes frais en maintenant l'humidité.
Bac ventilé Un bac ventilé pour ranger les fruits et legumes.
8 Filtre a eau Filtre I'eau et I'eau destinée a se transformer en glace.
9 Congélateur Compartiment de stockage de vos alimentés congélés. Les balconnets du centre et du bas de la porte sont inclinables pour faciliter l'accès.
Zone convertible Compartiment pour stocker les alimentés congelés, frais ou le vin.

Fonctions

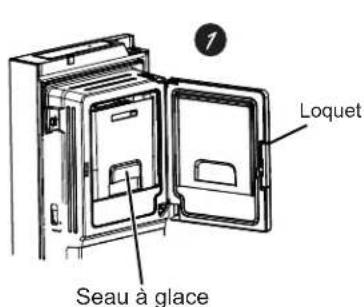

Bac à glace de porte

1. Ouvrez la porte gauche du compartment de réfrigération.
2. Tirez le loquet vers le bas pour ouvrir la porte du bac.
3. A l'aide de la poignée, soulevez le seu à glace pour libérer les repères au fond du bac.
4. Pour remetre le seuà glace, placez-le sur les guides et enonceze-le jusqu'à ce qu'il soit correctement en place.
5. Si vous n'arrivez pas à le remetre, faites tourner la fourche d'1/4 de tour dans le sens des aiguilles d'une montre.

Filtre à eau/à glace

Certifie pour la réduction des oocystes résistantes au chlorde, du plomb, de produits pharmaceutiques choisis et plus. Pour des instructions sur le remplacement aisé du filtre, voyagez la page 13.

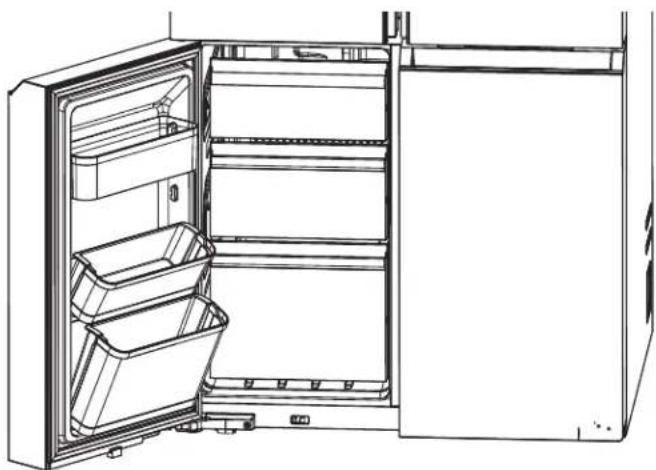

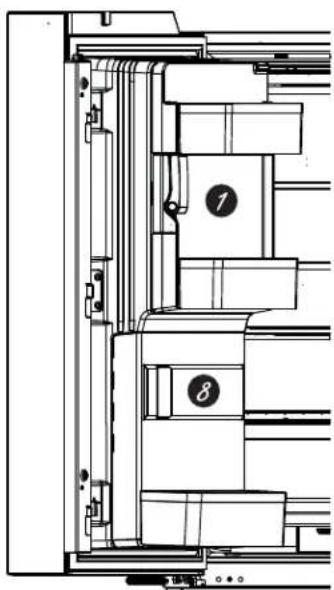

Balconnets de congélateur

Les balconnets du milieu et inférieur peuvent être inclinés pour faciliter l'accès.

Tous les modèles

Nous mettons constamment a jour notre logiciel. Veuillez vous reporter au manuel d'utilisation complet en ligne pour connaître la fonction la plus recente sur visitez cafeappliances.ca.

Les réglages de température recommendés, prérglés à l'usine, sont 37^ ( 3^ ) pour le réfrigerateur et 0^ (-18 °C) pour le congealur.

REMARQUE: Le réfrigerateur est livré avec un film protecteur sur les commandes de températures. Si le film n'a pas été retirené pendant l'installation, retirez-le maintainant.

Les commandes de températures sont prérogliées en usine à 37^ (3^) pour le compartment réfrigerateur et à 0^ (-18^) pour le compartment congelateur. Veuillez attendre 24 heures pour que la température se stabilise au préroglage recommandé.

Pour modifier la température du réfrigérateur :

Pressez le bouton Settings (fonctions) (♂♂) jusqu'à ce que le mot « Fridge » (réfrigerateur) s'illumine. Pressez les boutons des flèches vers le haut ou le bas pour augmenter ou diminuer les réglages de température.

Pour modifier la température du conge lélateur :

Pressez le bouton Settings (fonctions) (♂♂) jusqu'à ce que « Freezer » (congélateur) s'illumine. Pressez les boutons des flèches vers le haut ou le bas pour augmenter ou diminuer les réglages de température.

On peut désactiver le système de refroidissement en pressant le bouton Settings (fonctions) (3) jusqu'à ce que le mot « Fridge » (réfrigerateur) ou « Freezer » (congélateur) s'illumine. Maintenez simultanément une pression sur les boutons des flèches vers le haut et le bas durant 3 secondes. Le signe « -- » s'affiche lorsque le système est désactivié. La désactivation du système de refroidissement fait cesser le refroidissement du réfrigerateur, mais ne coupe pas l'alimentation électrique. On peut activer le système de refroidissement en returnant à la fonction « Fridge » (réfrigerateur) ou « Freezer » (congélateur) et en pressant le bouton On (marche).

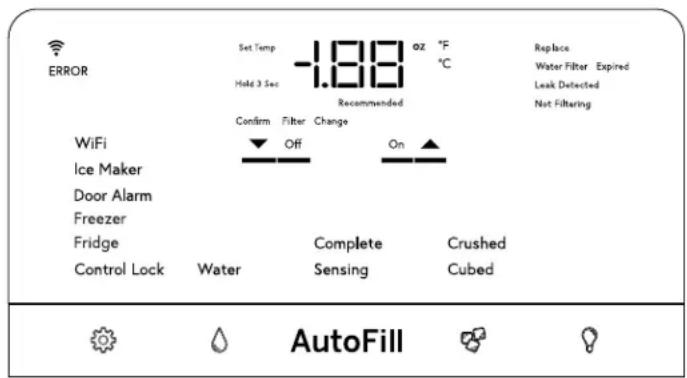

Control Settings

Fonctions (cône roue dentelée) - Pressez pour faire défilier les fonctions du réfrigerateur.

Control Lock (verrouillage des commandes) - Pressez ON (marche) ou OFF (arrêt) pour activer. Maintenez une pression sur Off durant 3 secondes pour désactiver.
- Fridge (réfrigerateur) - Pressez les boutons Haut ou Bas pour augmenter ou diminuer la température de 34^(1^) à 42^ ( 6^ ).
- Freezer (congelateur) - Pressez les boutons Haut ou Bas pour augmenter ou diminuer la température de -6^(-21^) à 5^(-15^) .

• Door Alarm (alarme de porte) - Déclenché une alarme lorsque les portes du congélateur ou du réfrigérateur sont laissées ouvertes. Éteignez l'alarme en appuyant sur l'une des touches. Appuyez sur « ON » ou « Off » pour activer ou désactiver l'alarme de porte pendant qu'une alarme est inactive.
• Ice Maker (machine à glaçons) - Pressez On ou Off pour démarrer/arrête la machine à glaçons.
• WiFi (Wi-Fi) - Appuyez sur « On » pour commencer la procédure de connexion Wi-Fi selon les instructions de la page 13. Appuyez sur « Off » pour désactiver le Wi-Fi. Notez que le redémarrage du Wi-Fi exige que vous recommendiez la procédure de connexion Wi-Fi.

Water () (eau)- Pressez pour selectionner Ice (glace) ou Water (eau) à distribuer sur pression de la palette.

AutoFill (replissage automatique) - Pressez pour activer la détction automatique qui activera le distributeur.

Ice (®) (glace) - Pressez pour sélectionner Crushed (glace pilée) ou Cubed (glaçons) à distribuer sur pression de la palette.

Light ( ) (éclairage) - Pressez pour éclairer le distributeur. Un carillon accompagnera chaque pression.

On peut basculer l'affichage de la température entre Fahrenheit et Celsius. Pressez le bouton Settings (fonctions) (0) pour naviguer à « Fridge » (réfrigerateur) ou « Freezer » (congélateur), puis mainteze une pression sur les boutons ice (glace) et Light (lampe) durant trois secondes.

Contrôle du volume sonore :

On peut régler le volume de l'alerte de High (haut) à Low (bas) et Off (désactivé). Pressez le bouton Settings (fonctions) (0) pour naviguer à « Icemaker » (machine à glaçons), puis maintenez une pression sur les boutons Ice (glace) et Light (lampe) durant trois secondes.

ModeSabbat:

Pressez simultanément les boutons Settings (fonctions) (Water (eau) et Light (lampe) durant trois secondes pour enter dans le mode Sabbat et en-sortir. L'afficheur indiquera « SA » et le mode se fermera automatiquement après 3 jours.

Contrôles

Tiroir convertible modele CVE y CXE

La température dans le tiroir convertible est selectionnée en pressant le type d'aliment à conserver dans le tiroir. Les températures correspondantes sont :

Soft Freeze (congélation modérée) 23^ (-5^)

Meat (moi à) 29^ (-2^)

Beverages (breuvages) 33^ (1^)

Snacks (des collations) 37^ (3^)

Wine (vin) 42^ (6^)

Le reglage de température est verrouillé par défaut. Il faut presser le bouton durant 3 secondes pour déverrouiller.

Compartment Convertible Zone pour modèle CQE

Le panneau de commande du compartment Convertible Zone est situé au-dessus de la poignée inférieure droite. Sélectionnez la température de compartment souhaïée.

Congélateur à -18 °C (0 °F)

Réfrigerateur à 3 °C (37 °F)

Refroidisseur 6^ (42°C)

Le réglage de température est verrouillé par défaut. Il faut presser le bouton durant 3 secondes pour déverrouiller. Les boutons pour diminuer (+) ou augmenter (-) sont utilisés pour régler chaque réglage de température.

AVERAGEMENT

Risque de lacération

N'introduisez jamais les doigts ou tout autre objet dans l'ouverture de sortie du broyeur de glace. Vous risqueriez de toucher les lames du broyeur de glace et entraîner des blessures graves, voire une amputation.
Utilisez un verre robuste lorsque vous prenez les glaçons. Un verre fragile pourrait se casser et occasionner une blessure.

Si l'eau n'est pas distribuée lorsque le réfrigerateur vient d'être installé, il y a peut-être de l'air dans le conduit d'eau. Appuyez sur le bras du distributeur pendant au moins cinq minutes pour purger l'air contenu dans le conduit d'alimentation en eau et ainsi replir ce dernier d'eau. Afin d'éliminer les impuretés du système, jetez les six premiers verres d'eau.

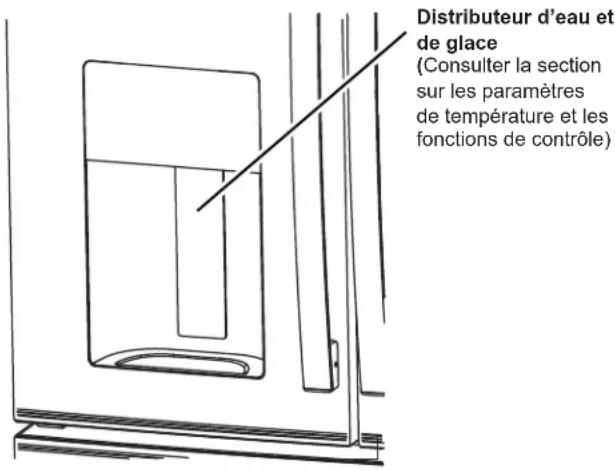

Informations importantes concernant votre distributeur

N'ajoutez pas de glaçons provenant des bacs ou de sac à glaçons au seué de la machine à glaçons de la porte. Ils peuvent être difficile à piler ou à distribuer.
- Evitez de trop replir les verres de glaçons et d'utiliser des verres étroits. La glace accumulée peut bloquer le conduit ou peut geler le volet en position fermée. Si des glaçonsBloquent le conduit, retirer le seu à glace et faites-les passer à l'aide d'une cuillère en bois.
- Ne placez pas de boisson ou d'aliment dans le bac de la machine à glaçons pour les refroidir rapidement. Les canettes, bouteilles et paquets alimentaires peuvent bloquer la machine à glaçons ou la vis sans fin.

Pour éviter que la glace distribuée ne manque le verre, placez ce dernier à proximé de l'ouverture du distributeur, mais sans la toucher.
Il est possible que de la glace piée soit distribuée même si vous avez choisi CUBED. Cela se produit de temps à autre lorsque plusieurs glacons sont accidentellement acheminés vers le broyeur.
- ÀpRES distribution de glace pilée, de l'eau peut s'écouler du conduit.
- Parfois, un peu de givre se forme sur le volet du conduit à glace. Ce phénomène est normal et se produit en général après des distributions répetées de glace pilée. Le givre va eventuellement s'evaporer.

AUTOFILL (Remplissage Automatique)

Pour utiliser le replissage automatique mains libres :

• Centrez le écipient sur la grille du distributeur aussi loin que possible sans activer le bras palpeur, puis retirez la main du écipient.
  Appuyer sur AUTOFILL

Pour arreter le Remplissage automatique

• Appuyez sur l'une des touches, y compris AutoFill (reemplissage automatique), pour arreter.

Faits importants à propos du AUTOFILL (Remplissage automatique)

• Pour obtenir des résultats optimaux, utiliser un-scriptient uniforme d'une hauteur de 10 à 20 cm (4 à 8 po.) et d'une largeur de 5 à 15 cm (2 à 6 po.)
• Le niveau de replissage et la fonctionnalité peuvent varier dans le cas de recipients dont la longueur excède 20 cm (8 po) ou la largeur, 15 cm (6 po).
• Le volume des recipients pourrait également varier. Si le mot « ERROR » (erreur) apparait, essayez un contenant différent.
• Le replissage automatique prendra fin automatiquement après un certain temps.

• Une poignée, des pailles, ou d'autres garnitures sur le rebord du recipient pourraient entraîner un débordement ou des variations du volume de remplissage.

• Des éclaboussures pourraient se produit selon la position du recipient, le début d'eau, la forme du recipient et la présence de glaçons

• Nettoyer les capteurs régulierement à l'aide d'un chiffon propre et humide, et ne pas vaporiser de liquide ni de nettoyant directement sur les capteurs.
• Le replissage automatique fonctionne比较好 si la pression d'eau de la résidence se trouve entre 414 et 689kPa (60 et 100 psi).
• La glace dans le recipient peut influencer le volume de replissage. En cas de problème, utilisez moins de glace.

AutoFill Sensors

WiFi (pour les clients aux États-Unis, ses territoires et au Canada)

La presence d'une etiquette intitulée Connected Appliance Information sur votre réfrigerateur indique qu'il peut être connecté à leur réseau Wi-Fi et ainsi communiquer avec votre appareil mobile pour la surveillance, le contrôle et les notifications à distance.

Veuillez visiter GEAppliances.com/connect en apprende davantage sur les fonctions de connexion pour electroménagers et les applications compatibles avec votre apparéil mobile.

MISES À JOUR DU LOGICIEL

L'une des caractéristiques de l'application Kitchen consiste a accepter les mises a jour du logiciel du réfrigerateur. Lorsque l'utiliseur accepte les mises a jour, les indicateurs du réfrigerateur seront eteints et toutes les caractéristiques seront不断发展es pendant la mise a jour. Ceci est normal pendant les mises a jour du logiciel. Nous encourageons les utilisateurs a vérifier les réglages du réfrigerateur après une mise a jour du logiciel.

RENSEIGNEMENTS RÉGLEMENTAIRES

Déclaration de conformité de la FCC/IC :

Cet appeareil est conforme aux prescriptions de la partie 15 des règles de la FCC. Le fonctionnement de cet équipement est assujetti aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur de brouillage préjudiciable.
2. Cet appeareil doit accepter tout brouillage qu'il recoit, y compris celui pouvant entraîner un fonctionnement indésirable.

Cet équipement a ete teste et declare conforme aux limites imposées pour un apparieil numérique de Class B, conformément à la partie 15 de la reglementation FCC. Ces limites sont definiies afin d'assurer une protection raisonnable contre le brouillage nuisible dans une installation residentielle. Cet équipement generne, utilise et emet des fréquences radio qui, en cas d'une installation errée ou d'une utilisation non-conforme aux instructions de ce manuel d'utilisation peuvent causer un brouillage nuisible aux communications radio. Il n'y a cependant aucune garantie qu'un brouillage nuisible ne se produit pas dans une installation donnée. Si cet équipement cause un brouillage nuisible sur votre poste radio ou de télévision, ce que vous pouvez déterminer en éteignant et en rallumant votre équipement, il est conseilé à l'utiliser d'essayer de pallier à ce brouillage nuisible enPNANT I'une ou I'autre des mesures suivantes:

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement dans une prise d'un circuit qui diffère de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technician en radio-television pour obtenir de l'aide.

Étiquetage : Les modifications non explicitement approuvées par le fabricant peuvent annuler le droit de l'utilisateur de se servir de cet équipement.

Qu'est-ce que la réponse à la demande?

Certain fournisseurs varient leurs tarifs d'électricité en fonction du moment de la journée. D'autres offrent des programmes de réponse à la demande afin de réduire la consommation d'énergie durant certaines périodes de la journée. Et certains peuvent offrir les deux types de service. Ce réfrigérateur est doté d'une fonction de réponse à la demande pour faciliter la gestion de la consommation d'énergie.

Utilisation de la réponse à la demande sans programme d'un fournisseur d'énergie

La fonction de réponse à la demande permet à l'utilisateur de déplacer les processus à haute consommation d'énergie (p.ex. le dégivrage) pour une période de 4 heures. Cette période correspond à la consommation moyenne d'énergie de pointe. La fonction de réponse à la demande est activée par l'application Café Appliances et nécessite cette dernière pour fonctionner. Cette fonction ne dépend pas du fournisseur local ni de sa capacité à varier ses tarifs d'électricité.

Réponse à la demande avec votre fournisseur d'énergie

Si vous fournisseur offre un programme de réponse à la commande compatible, ce réfrigerateur peut modifier sa consommation d'énergie en fonction des commandes reçues de ce fournisseur. On peut utiliser l'application Café Appliances pour outrepasser le programme de réponse à la demande, le cas échéant. Veuillez notes qu'il existe différents programmes de réponse à la demande, plusieurs n'était pas compatibles avec les electroménagers de cuisine. Veuillez vérifier auprès de votre fournisseur d'énergie local.

Le niveau de réponse à la demande est affiché sur l'application mobile. Le mode temporisation de la charge de l'électroménager (DAL - Delay appliance load mode) réduit la consommation d'énergie en reportant le dégivrage et la production de glace de 4 heures. La réduction temporaire de la charge de l'électroménage (TALR - Temporary appliance load reduction) réduit la consommation d'énergie en reportant le dégivrage, la production de glace et le refroidissement de 10 minutes.

La consommation d'énergie estimée en Watt-heure (Wh) est affichée dans l'application mobile.

Installation de la fonction de réponse à la demande

Installez l'application Café Appliances d'après les instructions de la page précédente. Sélectionnez la page Demand Response (réponse à la demande) et désissez les options disponibles pour ce service. L'application fournit plus de renseignements sur le fonctionnement de chaque option de la réponse à la demande.

Protocoles de communication de la réponse à la demande

Le réfrigerateur utilise les protocôtes standards ouverts IETF suivants pour la communication Wi-Fi. Consultez le manuel de l'utilisateur pour les dernières mises à jour des protocôtes :

XMPP https://tools.ietf.org/html/rfc6120
TLS https://tools.ietf.org/html/rfc5246

API GEA pour la réponse à la demande :

Écrire l'etat de la réponse à la demande (Inactif, DAL, et TALR)
Obtenir l'etat de la reponse à la demande (Inactif, DAL, TALR ou Delay Defrost [dégivrage différé])
Obtenir la consommation d'énergie estimée en watt-heure.
Obtenir I'evénement pour « Door Open » (porte ouverte).
- O btenir l'évenement pour « High temperature alert » (alerte haute température).
Écrire l'heure de départ et la durée de la réponse à la demande (DAL ou TALR).
Obtenir l'heure de départ et la durée de la réponse à la demande (DAL ou TALR).
Supprimer l'horaire de la reponse à la demande (DAL ou TALR).

Cartouche XWFE du filtré

Cartouche de filtré à eau

La cartouche de filtre à eau est située dans la porte réfrigérateur gauche derrière le panneau d'accès rectangulaire.

Quand remplacer la cartouche de filtré à eau

Le message Replace Water Filter (remplacer le filtré à eau) sur le panneau de commande va s'illuminer lorsque la cartouche de filtré à eau devra être remplatzée bientôt. Le message Water Filter Expired (filtré à eau périmé) sur le panneau de commande va s'illuminer lorsque la cartouche de filtré à eau doit être remplatzée à brève échéance. La cartouche de filtré à eau peut être remplatzée plus tout si le débit d'eau du distributeur ou de la machine à gaçons diminue. Une fois que l'un ou l'autre message est illuminé, la distribution d'eau affichera Confirm Filter Change (confirmer le remplacement du filtré); ne confirmez que si le filtré a été remplaced.

RETRAIT DU FILTR

Si vous remplacez le filtr, retirez d'abord le precedent en agrippant le filtr avec soin et le tournant lentement vers la gauche sur environ 1 / 4 de tour. Le filtr va se libérer automatiquement une fois tourné suffisamment vers la gauche. Une petite quantité d'eau pourrait degoutter.

A ATTENTION

Si de l'air est emprisonné dans le système, la cartouche de filtré peut être ejectée lors de son retrait.

BOUCHON DE DERIVATION DU FILTR

Pour réduire le risque de dommage à la propriété en raison de fuites d'eau, vous DEVEZ utiliser un bouchon de dérivation du filtre lorsqu'une cartouche filtrante de rechange n'est pas disponible. Certains modèles ne sont pas dotés d'un bouchon de dérivation du filtre. Pour obtenir une prise de dérivation, appelez au 1-800-692-6630 et demandez la prise de dérivation no WR17X33825. Au Canada, appelez au 1-800-561-3344. Le distributeur et la machine à glaçons ne fonctionneront pas sans que ne soient installés le filtre ou le bouchon de dérivation. Le bouchon de dérivation s'installe de la même manière que la cartouche de filtre.

INSTALLATION DU FILTRE DANS UN RÉFRIGÉRATEUR À CONGÉLATEUR EN BAS

1. Ouvrez le logement de la cartouche de filtre en tirant pour ouvrir la porte.
2. Alignez les points d'accès du filtré sur ceux porte-filtre puis insérez délicatement le filtré.
3. Tournez lentement le filtre vers la droite jusqu'à ce qu'il s'arrête. NE PAS SERRER EXCESSIVEMENT. Le filtre s'ajustera automatiquement à sa position à mesure que vous le tournez. Le filtre tournera d'environ 1/4 de tour ou 90 degrès jusqu'à ce qu'il ne puisse plus tourner, étiquette orientée vers l'extérieur.
4. Poussez lentement le filtré dans les pinces.
5. Fermez le logement de la cartouche de filtre en poussant delicatement la porte jusqu'à ce que les languettes se verrouillent en place.
6. Faites couler 2 gallons (9 litres) d'eau par le distributeur (environ 5 minutes) pour nettoyer le système. De l'eau peut jaillir et des bulles d'air peuvent être visibles pendant la procédure. Si l'eau ne s'écoule pas, assurez-vous que le filtré a été complètement tourné vers la droite.
7. Lors de la distribution d'eau, pressez le bouton en dessous du message Confirm Filter Change (confirmer le remplacement du filtre). Si vous souhaitez changer le filtre à eau avant l'apparition du message, appuyez sur le bouton Settings (réglages) jusqu'à ce que le mot « Icemaker » (machine à glacons) s'allume puis maintenez simultanément les boutons « Water » et « Ice » enforcés pendant trois (3) secondes.

Conditions d'application/Paramètres d'alimentation d'eau

Débit de service 0,5 g/m	(1,89 L/m)
Alimentation d'eau Eau potable
Pression d'eau 25-120 psi (172-827 kPa)
Température de l'eau 33	°F-100 °F (0,6 °C-38 °C)
Capacité 170 gallons (64,5 litres)

Enregistrez-vous pour receivevoir des RAPPELS TEXTUELS en textant REPLACE au 70543.

AVENTISSEMENT

Pour réduire le risque d'étouffement pendant l'installation de ce produit, ne pas laisser les petites pieces à la portée des enfants âgés de moins de 3 ans. La cartouche de filtre jetable doit être remplacée tous les 6 mois, si sa capacité nominale est atteinte ou si une réduction notable du débit est observée.

Pour les meilleurs résultats de vote système de filtration, Café Appliances recommende l'utilisation de filtres de marque GE Appliances seulement. L'utilisation de filtres de marque GE Appliances dans les réfrigerateurs Café procure lesassageurs rendement et fiabilité. Les filtres GE Appliances satisfont aux rigoureuses normes NSF de l'industrie relatives à la sureté et la qualité, facteur important pour les produits qui filtrent toute eau. Café Appliances n'a pas évalué le rendement des filtres d'autres marques dans les réfrigerateurs Café et il n'existe aucune assurance qu'il satisferont les normes de qualite et de fiabilité Café.

Pour toute question ou pour commander des cartouches filtrantes de rechange, visitez notre site Web au electromenagersge.ca.

Les consommateurs du Canada doivent consulter les pages jaunes pour connaître le centre de service Camco le plus proche.

Options de stockage du réfrigérateur

Réorganisation des clayettes

Les clayettes du réfrigerateur sont régiables.

Pour les retiretir :

Retireez tous les alimentes de la clayette.
2 Soulevez l'avant de la clayette.
3 Soulevez l'arriere de la clayette et sortez-la du réfrigerateur.

Pour le remetre en place :

Tout en inclinant la clayette, inserez le crochet supérieur à l'arrière de cette même clayette dans une fente du rail.
Abaissez l'avant de la clayette jusqu'à ce que le bas de cette-ci se positionne correctement.

Les clayettes anti-deversement ont des bords adaptés pour éviter que les déversements ne s'écoulient sur les clayettes inférieures.

Clayette QuickSpace

Cette clayette se partage en deux avec une partie qui s'escamote sous l'autre pour permettre le stockage des articles de grande taille posés sur la clayette inférieure.

Cette clayette peut être retiree et remplacement ou deplacee (tout comme les clayettes anti-deversement).

REMARQUE: La partie arrête de la clayette QuickSpace n'est pas régiable.

Options de stockage du réfrigérateur

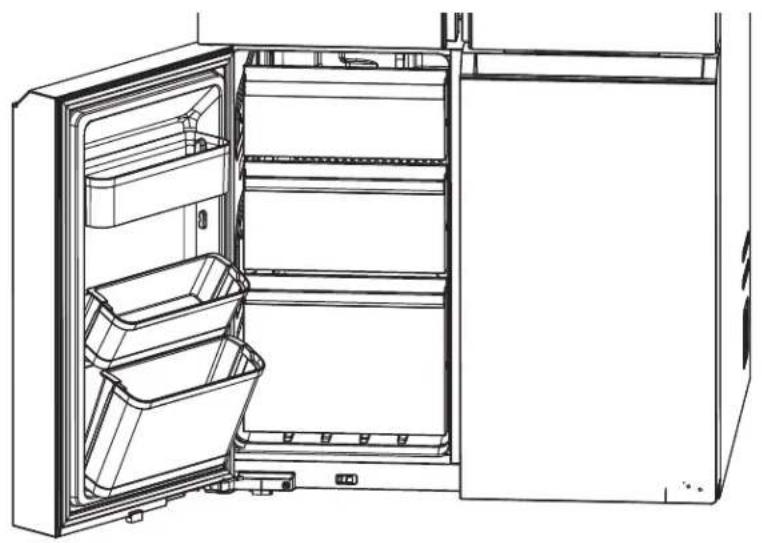

Bacs de porte

Les bacs fixes peuvent aisément etre transporte du réfrigerateur au plan de travail.

Pour les retarder : Tirez le bac vers le haut, puis retirez-le. Les balconnets ne sont pas interchangeables, notez leur position lors du retrait pour les replacer à la bonne place.

Bacs de la zone à contrôle climatique

Conserve les fruits et les légumes dans des compartments séparés pour un accès facile.

Essuyez l'eau accumulée dans le fond ou en dessous des bacs.

Les bacs RCC etanches prolongent la conservation des fruits et legumes fais en maintainant I'humidité du bac.

Options de stockage du réfrigérateur

TIROIR CONVERTIBLE - Modèle CVE y CXE seulement Comment placer les sépareurs de tiroir

Tenez le haut du séparateur et glissez celui-ci vers la gauche ou la droite.

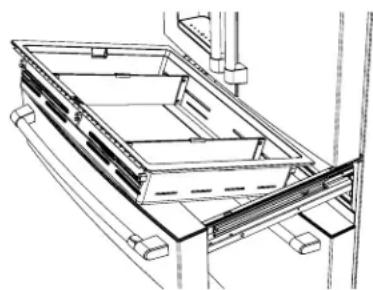

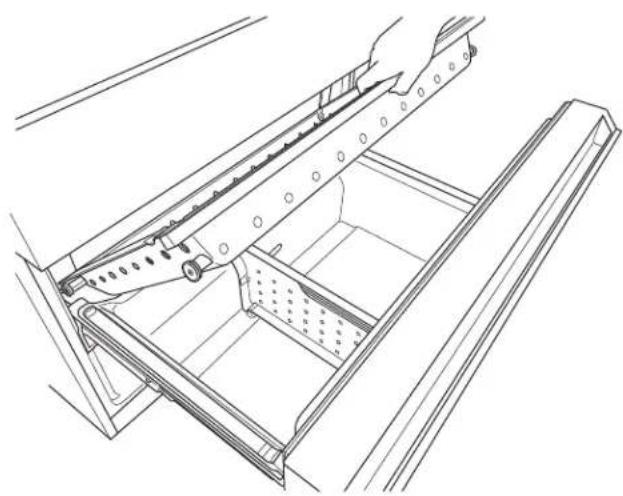

Comment retirer et replacer le tiroir

Pour retirer :

1. Tirez le tiroir vers l'extérieur jusqu'à la position d'arrêt.
2. Retirez le panier du tiroir convertible en le soulevant tout en faisant pivoter le panier vers le haut.

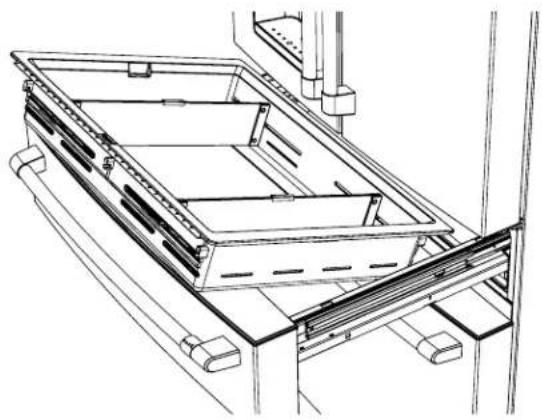

Pour replacer :

1. Replacez d'abord l'arrière du tiroir et faites pivoter le devant pour le déposer sur les glissières.
2. Poussez le tiroir jusqu'à la position fermée.
   Le panier de tiroir convertible sera l'âche s'il est réinstallé à l'envers. Repérez le mot embossed « FRONT » (devant) pour faciliter la réinstallation.

Options de stockage du réfrigérateur

PANIERS, TIROIRS ET BACS - Modèle CVE y CXE seulement

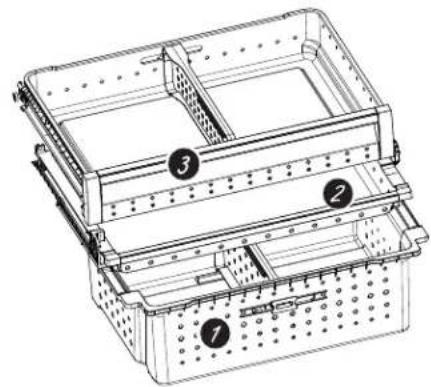

Panier et tiroir du congélateur

Panier.
Plateau a pizza
Tiroir

Bac à bascule dans le congélateur

Pour retiree :

Presse la languette sur le support droit pour-retirer le bac du tiroir du congelateur.

Pour replacer :

Gissez le bac à sa position jusqu'à ce qu'il se verrouille en place.

Retrait du panier

Pour retirer :

1. Poussez le panier du tiroir de congélateur supérieur jusqu'à bout à l'intérieur du compartment congélateur. Le tiroir supérieur n'est PAS amovible.
2. Tirez le plateau à pizza jusqu'à bout vers l'extérieur et soulevez-le jusqu'à pouvoir lesorting.
3. Pressez la languette sur le support droit pour retarder le balconnet de congelateur.
4. Soulevez le panier du tiroir congélateur inférieur légerement vers l'arrière, puis vers le haut et hors du tiroir.

Pour replacer :

1. Replacez d'abord l'arriere du tiroir et faites pivoter le devant pour le déposer sur les glissières.

Le panier du tiroir inférieur du congelateur doit etre en place avant dinstaller le tiroir a pizza.

Options de stockage du réfrigérateur

PANIERS et CLAYETTES - Modèle CQE seulement
Paniers du congélateur

Paniers du compartment Select Zone, clayettes et porte-bouteilles à vin

Retrait du panier ou de la clayette

Pour retiree :

1. Tirez complètement le panier ou la clayette vers vous.
2. Soulevez légèrement le devant du panier ou de la clayette et tirez.

Pour réinstaller :

1. Inversez les étapes de retrait.

Machine à glaçons automatique

Il faut prévoir entre 12 et 24 heures avant qu'un réfrigérateur nouvellement installé commence à produit

AVERAGEMENT

Raccordez l'appareil à une

alimentation d'eau potable seulement. Une alimentation d'eau froide est requise pour faire fonctionner la machine à glaçons et le pichet à replissage automatique. La pression d'eau doit se situer entre 40 et 120 psi. (275 à 827 kPa).

des glaçons.

Machine à glaçons automatique

La machine à gacons produit sept gacons par cycle - environ 100-130 cycles par 24 heures, selon la température du compartment de congélation, la température de la pièce, le nombre d'ouverture de porte et les autres conditions d'utilisation.

La machine à glaçons se remplit d'eau lorsque sa température atteint 15^ (-10^) . Il faut prévoir entre 12 et 24 heures avant qu'un réfrigerateur nouvellement installé commence à produit des glaçons.

Si le réfrigerateur est mis en marche avant que la machine à glaçons ne soit raccordée à l'alimentation en eau ou si l'alimentation en eau du réfrigerateur est fermée, assurez-vous que la machine à glaçons est étente. Une fois l'eau raccordée au réfrigerateur, on peutmettre la machine à glaçons sous tension (On) à l'aide des contrôles.

Vousetendrez un bourdonnement à chaque fois que la machine à glaçons se remplit d'eau.

Pour replir le bac à sa capacité maximale après l'installation, distribuez 3 ou 4 glaçons au bout de 12 heures et 18 heures. Allouez 1 à 2 jours pour que le bac se replissse complètement de glaçons.

Jetez les premiers bacs de glaçons pour bien nettoyer le conduit d'eau.

Verifiez que rien n'interfere avec le déplacement du bras de détention.

Quand le bac se remplit jusqu'au niveau du bras de détction, la machine a glaçons s'arrête de produit des glaçons. Il est normal de tracer des glaçons qui soient soudés ensemble.

Si vous n'utilise pas souvent vos glaçons, les valeurs glaçons deviennent opaques, prenant un mauvais goût et rétrécissant.

REMARQUE: Dans les maisons qui ont une pression d'eau plus faible que la moyenne, vous entendrez peut-être la machine à glaçons recommencer plusieurs fois son cycle pour produit un lot de glaçons.

ATTENTION

Pour minimiser les risques de blessures,

evitez le contact avec les pieces mobiles du mecanisme ejecteur, ou avec I'elément chauffant qui libre les glacons.

Ne posez pas les doigts ou les mains sur le mecanisme de la machine à glaçons automatique pendant que le réfrigerateur est branché.

Pour allumer ou êtreindre la machine à glaçons, utilisez le bouton Paramétres pour acceder aux scélection de la machine à glaçons. Voir COMMANDES, page 9.

Seau à glaçons et distributeur

• Ouvrez la porte du bac à glace à l'intérieur de la porte de gauche.
• Tirez le seu à glaçons vers le haut dans la porte de gauche pour le sortir du compartment.
• Pour remettre leseau à glace, placez-le sur les guides et enforceze-le jusqu'à ce qu'il soit correctement en place.

Nettoyage de l'extérieur

ACIER INOXYDABLE RÉSISTANT AUX EMPREINTES DIGITALES*, ACIER INOXYDABLE NOIR, ARDOISE, ARDOISE FONÇEE, SURFACE PINTE, VERRE - Directives pour nettoyer les surfaces extérieures, les poignées de porte et les garnitures

N'tilisez PAS de nettoyants pour acier inoxydable sur les surfaces de porte.

IMPORTANT : L'utilisation de produits inappropriés peut endommager le fini extérieur de l'acier inoxydable résistant aux emprentes digitales et de l'acier inoxydable noir. Veuillez suivre ces instructions et utiliser seulement les articles appropriés ci-dessous pour nettoyer les surfaces de votre électroménager.

• Afin de prévenir leur détérisation, nettoyez les surfaces interieure/extérieure avec de l'eau tiède, un savon ou un détergent doux, et un linge doux ou en microfibres.
• Afin de prévenir les rayures et les taches d'eau, séchez les surfaces de l'électroménager en les essuyant avec un chiffon doux propre ou un linge en microfibres.

UTILISER NE PAS UTILISER
Linge ou éponge doux et propres Chiffon en microfibrés	Linges abrasifs, essuie-tout, éponges à récurer (avec ou sans savon), tampons à récurer ou en laine d'acier.
Détergent doux dans eau chaude. P	oudres, liquides, ou vaporisateurs abrasifs. Vaporisateurs pour fenètres, ammoniac ou javel Nettoyants à base d'agrumes ou de plantes. Nettoyants acides ou à base de vinaigre.	Nettoyants pour le four. Nettoyants alcalins Nettoyants pour acier inoxydable

*Nettoie facilement les taches et les emprentes de doigt.

ACIER INOXYDABLE - Directives pour nettoyer les surfaces extérieures, les poignées de porte et les garnitures

REMARQUE: Ne laissez PAS un nettoyant pour acier inoxydable venir au contact de pieces en plastique telles que garnitures, quincaillerie de poignée ou doublures. Si un contact non intentionnel d'un nettoyant avec une piece en plastique survient, nettoyez la piece en plastique avec une éponge et un détergent doux mélangé dans l'eau chaude.

UTILISER NE PAS UTILISER
Linge ou éponge doux et propres Linges abrasifs, éponges à récuer, tampons à récurer ou en laine d'acier.
Détergent doux dans eau chaude. Nettoyants pour acier inoxydable approuvés; visitez la boutique de pieces GE Appliances pour des nettoyants pour acier inoxydable approuvés : Electromagenersge.ca/fr/produits/filtres-et-accessoires ou appeler 800.661.1616 On peut utiliser des nettoyants à base d'acide oxalique tels que Bar Keepers Friend Soft Cleanser™ pour éliminer la rouille de surface, le ténissement et les petites taches sur les surfaces en acier inoxydable seulement.	Poudres ou vaporisateurs abrasifs. Vaporisateurs pour fenètres ou ammoniac. Nettoyants à base d'agrumes ou de plantes. Nettoyants acides ou à base de vinaigre. Nettoyants pour le four. Nettoyants qui contiennent de l'acétone (propanone). Tout nettoyant avec AVERTISSEMENT relatif au contact du plastique.

Nettoyage de l'intérieur

Pour prévenir les odeurs, laissez ouverte une boite de bicarbonate de soude dans les compartments réfrigérateur et congélateur.

Débranche l'appareil avant de le nettoyer.

S'il est trop difficile de débrancher l'appareil, essorez bien votre chiffon ou votre éponge pour enlever l'excess d'eau lorsque vous nettoyez autour des interrupteurs, des lampes ou des commandes. Utilisez une cire pour apparéil menager sur la surface interieure entre les portes.

Utilisez une solution d'eau tiège et de bicarbonate de soude (environ une cuillère à soupe (15 ml) de bicarbonate de soude dans un litre d'eau) afin de nettoyer tout en neutralisant les odeurs. Rincez et séchez.

Pour nettoyer le panneau métallique interieur*, ouvrez la porte extérieure à l'aide du verrou entre les portes extérieure et interieure. Nettoyez le panneau à l'aide d'un détergent doux puis essuyez avec un chiffon souple pour secher. N'utilise pas un nettoyant pour acier inoxydable sur le panneau car il pourrait endommager le plastique du pourtour.

ATTENTION

Ne nettoyez pas les clayettes ou les

couvercles en verre avec de l'eau tiède quand ceux-ci sont froids. Les clayettes et couvercles en verre peuvent se casser s'ils sont exposés à des changements soudains de température ou si vous les cognez ou les faites tomber. Le verre trempe est concu pour se briser en petits morceaux en cas de casse.

Ne lavez aucune piece en plastique du réfrigerateur au lavevaisselle.

Entretien et nettoyage

Derrière le réfrigérateur

Soyez prudent lorsque vous éloignez votre réfrigerateur du mur. Tous les types de revêtements de sol peuvent être endommages, en particulier les revêtements matelassés et ceux dont la surface est gaufrée.

Relevez les pieds de mise à niveau situés sur la partie inférieure avant du réfrigerateur.

Tirez le réfrigerateur en ligne droite et lorsque vous le remettez en place, poussez-le vers le mur en ligne droite. Les déplacements latéraux du réfrigerateur pourrait endommager le revêtement de sol ou le réfrigerateur.

Abaissez les pieds de mise à niveau jusqu'à ce qu'ils touchent le sol.

AVERAGEMENT

ISQUE DE CHOC

ÉLECTRIQUE Lorsque vous remettez le réfrigerateur en place en le poussant, veillez à ne pas le faire rouler sur le cordon d'alimentation.

Préparatifs pour les vacances

Lors de vacances ou d'absences prolongées, retirez les alimentés et débranchez le réfrigerateur. Nettoyez l'intérieur avec une solution d'une cuillère à table (15 ml) de bicarbonate de soude dans une pinte (1 litre) d'eau. Laissez les portes ouvertes.

Si la température risque de descendre sous le point de congestion, faites appel à un technicien qualifié pour vidanger le système d'alimentation d'eau afin de prévenir les dommages à la propriété causés par inondation.

1. Mettez le réfrigerateur hors tension (Off)(consultez le chapitre des CONTRÔLES à la page 9) ou débranchez-le.

2. Videz le bac à glaçons.

3. Coupe l'alimentation d'eau.

Si vous coupez l'alimentation d'eau, mettez la machine à glaçons hors tension (Off).

Au retour de vacances :

1. Remplacez le filtré à eau.
2. Faites circuler deux gallons (7,57 litres) d'eau dans le distributeur d'eau froide (environ 5 minutes) afin de rincer le système.

Déménagement

Immobilisez toutes les pieces amovibles, telles que les clayettes et les bacs, à l'aide de ruban gommé pour éviter de les endommager.

Lorsque vous utilisez un diable pour déplacer le réfrigerateur, ne faites pas reposer le devant ou l'arrière du réfrigerateur contre le diable, sous peine d'endommager votre réfrigerateur.

Ne le manipulez que par les côtes.

Assurez-vous que le réfrigerateur reste en position verticale pendant son déménagement.

Remplacement des ampôules

Ampoules du réfrigérateur (DEL)

L'aspect peut varier selon le modele.

Le compartmente de réfrigération est équipé d'un éclairage à DEL. De plus, le bas de la porte du compartmenté réfrigérateur est également équipé de DEL pour éclairer le compartment de congélation.*

Le remplacement des ampoules à DEL doit être effectué par un technicien autorisé.

Si cet assemblage doit etre remplace, visitez

Electromenagersge.ca/fr/soutien/demande-de-service pour programmer une visite de service.

Instructions d'installation

Réfrigérateur

Des Questions ? consultez notre site internet Electromenagersge.ca

AVANT DE COMMENCER

Lisez ces instructions entiement et attentivement.

AVERAGEMENT

basculement

Si une ferrure antibasculement est incluse avec votre réfrigerateur, installez-la pour empêcher le réfrigerateur de basculer vers l'avant, ce qui pourrait occasionner des blessures graves ou mortelles. Veuillez lore et observer l'intégrality des instructions d'installation pour connecter cette ferrure à votre réfrigerateur.

• IMPORTANT — Respectez tous les codes et règlements en vigueur. Conserve ces instructions pour l'inspecteur local.
• Remarque pour l'Installateur - Assurez-vous de remettre ces instructions à l'utilisateur.
• Remarque pour l'utilisateur- Conservez ces instructions pour toute referrerence future.
• Niveau de compétence - L'installation de cet appeareil demande des connaissances de base en mécanique.
• Délai d'exécution- Variable pour l'installation du réfrigerateur 30 minutes pour l'installation de l'alimentation en eau
• L'installateur est responsable de l'installation correcte de l'appareil.
• La panne de l'appareil due à une mauvaise installation n'est pas couverte par la garantie.

PREPARATION

DéPLACEMENT DU RÉFRIGERATEUR À L'INTÉRIEUR DE LA MAISON

Si le réfrigerateur ne peut pas passer par la porte, vous pouvez enlever la portes du compartment de réfrigération et le tiroir du compartment de congélation.

Pour enlever la portes du compartment de réfrigération, consultez la section « Installation du réfrigerateur »
Pour enlever la porte du compartment de congestion, consultez la section « Retrait du tiroir de congestion »

ALIMENTATION EN EAU DE LA MACHINE À GLAÇONS ET DU DISTRIBUTEUR

Si le réfrigerateur est équipé d'une machine à glaçons, il devra être branché à une alimentation en eau froide. Vous pouvez vous procurer une trousse GE Appliances de branchement à l'alimentation d'eau (contenant tuyau, robinet, raccords et instructions) auprès de votre fournisseur, en consultant notre site internet

Electromenagersge.ca/fr/produits/filtres-et-accessoires.

OUTILLAGE DONT VOUS POUVEZ AVOIR BESOIN

Cle à molette

Tournevis à cliquet de 3/8 po

Clé hexagonale de type
Allen de 1/8 po, 3/32 po, 14 po et de 5/32 po

Tournevis cruciforme

Écrou à compression de diamètre externe d^1/4 po et d'une bague

Crayon

Niveau

Tournevis à tete plate

Metre

Mecha de 1/8 po et Perceuse manuelle ou electrique
Tournevis à tete plate

Prévoyez les dégagements suivants pour facilitier

I'installation, la circulation d'air et les raccordements hydrauliques et electrique

Cotés 1/8 po (3 mm)

Dessus 1 po (25mm)

Arrière 2 po (50 mm)

• En utilisant le tableau ci-dessous, déterminez si la largeur de votre passage peut tener compte de la profondeur du réfrigerateur.
• Utilisez un chariot manuel rembourse ou des sangles de déplacement pour déplacer le réfrigerateur. Placeze le réfrigerateur sur le chariot manuel avec un côte contre le camion.
• Nous recommendons vivement que deux personnes déplacent et terminent cette installation.
• Laissez le ruban, la pellicule et autre emballage sur le réfrigerateur jusqu'à sa destination finale.
• Reportez-vous aux sections 2 à 5 pour le retrait de la poignée, de la porte et du tiroir si nécessaire. Autrement, sautez à la section 6.
• Considérez les options de recyclage pour les matériaux d'emballage de votre apparéil.

REMARQUE: On commande de protégé le plancher à l'aide d'un recouvrement plastique durant toute la procédure d'installation.

REMARQUE: Non commande pour installation sur plancher recouvert de moquette.

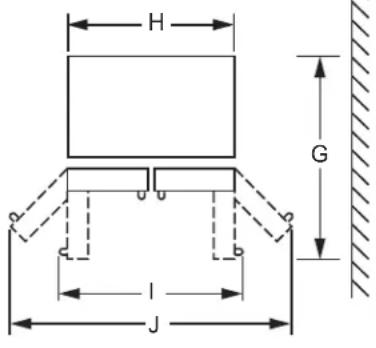

Dimensions de l'appareil pleine profondeur	Dimensions de l'appareil pleine profondeur avec porte en verre
A = 70" (1775mm) A = 70"	(1775mm)
B = 69-13/16" (1773mm) B = 69-13/16" (1772mm)
C = 68-5/8" (1743mm) C = 68-5/8" (1743mm)
D = 29-1/2" (749 mm) D = 29-1/2" (749 mm)
E = 34-1/4" (870m) E = 34	0" (864mm)
F = 36-1/2" (927mm) F = 34	4.0" (864mm)
G = 48-3/8" (1229mm) G = 48-3/8" (1229mm)
H = 35-5/8" (905mm) H = 35-5/8" (905mm)
I = 44-3/8" (1127mm)	I = 39-1/2" (1003mm)
J = 60-3/8" (1534mm)	J = 59-1/4" (1505mm)
X = 53-17/32" (1360mm) X = 53-9/32" (1353mm)
Y = 55-3/4" (1416mm)	Y = 53-9/32" (1353mm)

Dimensions de l'appareil à profondeur comptoir	Dimensions de l'appareil profondeur comptoir avec porte en verre
A = 70" (1775mm)	A = 70" (1775mm)
B = 69-13/16" (1773mm)	B = 69-13/16" (1773mm)
C = 68-5/8" (1743mm)	C = 68-5/8" (1743mm)
D = 24-7/16" (621mm)	D = 24-7/16" (621mm)
E = 29-1/4" (743mm) E = 29	0" (737mm)
F = 31-1/2" (800mm)	F = 29.0" (737mm)
G = 43-3/8" (1102mm)	G = 43-3/8" (1102mm)
H = 35-5/8" (905mm)	H = 35-5/8" (905mm)
I = 44-3/8" (1127mm)	I = 39-1/2" (1003mm)
J = 60-3/8" (1534mm)	J = 59-1/4" (1505mm)
X = 46.0" (1168mm)	X = 46-9/64" (1172mm)
Y = 48-5/32" (1223mm)	Y = 46-9/64" (1172mm)

DIMENSIONS - Modèles CQE

REMARQUE : Il est recommandé que le plancher soit protégé par un recouvrement plastique durant toute la durée de l'installation.

REMARQUE: Non recommende pour une installation sur moquette.

Hauteur totale jusqu'au dessus de la porte (A) 70" (1775 mm)
Hauteur jusqu'au dessus du couvercle de charnière (B) 69-13/16" (1772 mm)
Hauteur jusqu'au dessus de la carrosserie (C) 68-5/8" (1742 mm)
Profondeur de carrosserie sans porte (D) 29-3/4" (755 mm)
Profondeur carrosserie avec porte (E) 34-3/8" (872 mm)
Profondeur avec porte réfrigérateur ouverte à 90° (F) 48-11/16" (1236 mm)
Largeur (G) 35-3/4" (908 mm)
Largeur avec porte ouverte à 90° (H) 39-9/16" (1005 mm)
Largeur avec portes totalément ouvertes (I) 60-1/8" (1527 mm)
Dist. min. entre carrosserie et mur pour portes totalament ouvertes (J) 13" (330 mm)

Les portes doivent être complètement ouvertes pour avoir un accès complet aux tiroirs du concélateur et de la zone de seLECTION de la température.

DéPLACEMENT DU RÉFRIGÉRATEUR

• En utilisant le tableau ci-dessous, déterminez si la largeur de votre couloir et embrasures de porte peuvent accommoder la profondeur du réfrigerateur. Assurez-vous d'avoir assez d'espace pour éviter d'endommager le réfrigerateur avant de le déplacer en toute sécurité vers son emplacement final.
• Si vous couloir et embrasures de porte sont assez large pour laisser passer le réfrigerateur sans enlever les poignées, passez directement à l' étape 6. Laisser les bandes adhéses, le film et tous les emballages sur les portes jusqu'à ce que le réfrigerateur soit dans sa position finale.
• REMARQUE : Utilisez un diable rembourse ou des sangles de demenagement pour deplacer ce refrigerateur. Placez le refrigerateur sur le diable en appuyant un des cotés contre le diable. Il est fortement recommendé que DEUX PERSONNES déplacent le refrigerateur et effectuent cette installation.

Si votre ouverture est inférieure aux dimensions suivantes, retirez les pièces de la porte dans l'ordre indiqué jusqu'à ce que les dimensions soient inférieures à l'ouverture.
	CVE28DP CQE
Complétement(assemblé)	37-1/8"(943 mm)	34-7/8"(872 mm)
Retirer les poignées	34-9/16"(878 mm)
Retirer les portes	32-1/4"(819 mm)	32-1/4"(819 mm)
Retirer la charnière centrale	29-3/4"(755 mm)	29-3/4"(755 mm)

INSTALLATION DU RÉFRIGÉRATEUR

EMPLACEMENT DU RÉFRIGÉRATEUR

N'installez pas le réfrigerateur dans une piece ou les températures descendent en-dessous de 60^ (16^) parce qu'il serait difficile d'y maintainir une temperature correcte.
N'installez pas le réfrigerateur dans un endroit où la température ambiente sera supérieure à 37^ , il ne fonctionnera pas correctement.
N'installez pas le réfrigerateur dans un endroit exposé à l'eau (pluie, etc.) ou directement aux rayons solaires.
Il doit être installé sur une surface suffisamment solide pour supporter le poids d'un réfrigérateur rempli.

DEGAGEMENTS

Prévoyez les dégagements suivants pour faciliter l'installation, la circulation d'air et les raccordements hydrauliques et électriques.

Cotés 1/8 po (3 mm)

Dessus 1 po (25mm) corps du réfrigérateur/ cache de charnière

Arrière 2 po (50mm)

RETRAIT DES PORTES DU RÉFRIGÉRATEUR

■ REMARQUE IMPORTANTE: La profondeur de ce réfrigerateur est de 37-1/8 po (943 mm) (reportez-vous au tableau de la page précédente). Les portes et les passages qui mènent à l'emplacement d'installation doivent avoir une largeur d'au moins 37-1/8 po (943 mm) si vous souhaitez les portes et les poignées sur le réfrigerateur lors de son déplacement. Si la largeur des passages est inférieure à 37-1/8 po (943 mm), les portes et les poignées du réfrigerateur peuvent être facilement rayées et endommagées. Le cache supérieur et les portes peuvent être retires pour permettre de déplacer le réfrigerateur à l'intérieur en toute sécurité. Si la largeur des passages est inférieure à 34-9/16 po (878 mm), commencez par l'étape 1.
S'il n'est pas nécessaire de retarder les portes, passez directement à l'étépe 11. Laisser les bandes adhéses et tous les emballages sur les portes jusqu'à ce que le réfrigerateur soit dans sa position finale.
■ REMARQUE: Utilisez un diable rembourné pour déplacer ce réfrigerateur. Placez le réfrigerateur sur le diable en appuyant un des côts contre le diable. Il est fortement recommendé que DEUX PERSONNES déplacent le réfrigerateur et effectuent cette installation.

1 INSTALLATION DE LA POIGNEE DU RÉFRIGÉRATEUR ET DU CONGÉLATEUR (sur certains modèles)

Avant de commencer...

Pour éviter les blessures, portez des chaussures fermées lors de l'installation des poignées.
Lors de l'installation, saisissez la poignee fermement pour vous assurer qu'elle ne tombe pas et ne raye pas la finition de I'appareil.
IMPORTANT: Pour vous assurer que les poignées seront correctement installées, veuilles lire les instructions et examiner les illustrations attentivement avant de commencer l'installation.
IMPORTANT: N'utilisez pas d'outils électriques pour serrer les vis de pression.

Outils fournis:

Clé hexagonale 1/8 po
L'apparance de la poignée peut varier en fonction du modele; cependant, la procedure d'installation est la meme.
1. Retirez toute pellicule protectrice de la porte ou du devant des tiroirs avant d'installer les poignées (s'il y a lieu).
2. Retirez la poignée de l'emballage et repérez la clé hexagonale 1/8 fournie.
3. Placez la poignée sur les fixations de montage jusqu'à ce qu'elle afflore la surface de la porte.
4. Serrez les deux vis de pression dans les capuchons d'extrémité de la poignée en tournant la clé hexagonale de 1/8" dans le sens des aiguilles d'une montre jusqu'à ce que la poignée ne branche pas ou

ne tombe pas de son support. Ne serrez pas complètement pour le moment.

5. IMPORTANT:

Maintenez
fermement
la poignée
contra la porte,
assurez-vous
qu'il n'y a pas
d'espace entre
les capuchons
d'extrémité de
la poignée et la
porte, et serrez
complètement les
vis de pression.

Pour retiree

les poignées,

inversez la Procedure d'installation.

INSTALLATION DU RÉFRIGÉRATEUR (suite)

RETIRER LA PORTE GAUCHE

A VERTISSEMENT

Suivez toutes les étapes pour

enlever et réinstaller la porte. La porte risque de tomber en plus de causer des blessures ou des dommages si vous ne respectez pas ces instructions, ou bliez des pieces ou effectuez un serrage excessif des vis.

1. Desserrez le tube d'alimentation d'eau de la machine à glaçons.

• Desserrez et retirez la bride du tube de l'arrière du réfrigerateur et du tube d'alimentation d'eau.
• Retirez le collet noir du connecteur du tube d'alimentation d'eau à l'arrière droite supérieure du réfrigérateur.

• Pressez la collerette blanche vers le bas et séparez la conduite d'alimentation d'eau du connecteur.

• Enlevez le couvercle de charnière gauche en retardant 2 vis du couvercle à l'aide d'un tournevis cruciforme, puis soulevez depuis le côte gauche. Debranchez les connecteurs électriques et tirez le tube d'alimentation d'eau de la machine à glaçons à travers la carrosserie.

1. Fixez fermement la porte en position fermée avec du ruban cache ou demandez à une autre personne de supporter la porte.
2. Retirez les vis qui fixent la charnière à l'aide d'une douille 5/16 po. Levez la charnière pour la dégager du réfrigerateur et de la porte.

RETIRER LA PORTE GAUCHE (suite)

Pour une installation correcte plus tard, veuillesuivre les étapes suivantes attentivement :

Retirez le ruban en gardant la porte aussi droite que possible, puis soulevez-la pour l'enlever.

ATTENTION

Risques lors du levage

Un levage avec une seule personne peut provoquer des blessures. Utilisez de l'aide lors de la manipulation, le déplacement ou le levage des portes du réfrigerateur.

3 RETIRER LA PORTE DROITE

Retirez le couvercle de charniere droit.
Fixez fermement la porte en position fermée avec du ruban cache ou demandez à une autre personne de supporter la porte.
Retirez les vis qui fixent la charnière à l'aide d'une douille 5/16 po. Levez la charnière pour la dégager du réfrigerateur et de la porte.

Pour une installation correcte plus tard, veuillesuivre les étapes suivantes attentivement :

Retirez le ruban en gardant la porte aussi droite que possible, puis soulevez-la pour l'enlever.

ATTENTION

Risques lors du levage

Un levage avec une seule personne peut provoquer des blessures. Utilisez de l'aide lors de la manipulation, le déplacement ou le levage des portes du réfrigerateur.

Pour remonter les portes, inversez les étapes du retrait.

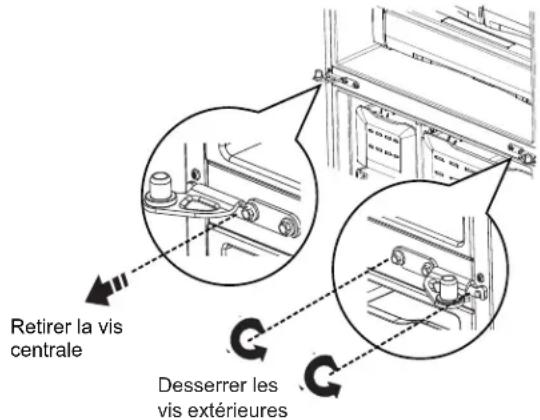

4 RETIRER LA CHARNIÈRE CENTRALE (si nécessaire)

Retirez les vis pour fixer la charnière sur la carrosserie. Les vis interieures nécessitent une douille 5/16 po. Les vis extérieures nécessitent une vis Phillips no 2.

INSTALLATION DU RÉFRIGÉRATEUR (suite)

5 RETRAIT DU TIROIR CONVERTIBLE (sur certains modèles)

1. Retirez le panier du tiroir convertible en soulevant puis faisant pivoter le panier vers le haut.

1. Débranche la connexion de contrôle du câblage pour le tiroir convertible.

2. À l'aide d'un tournevis à tete étoilée, retirez le couvercle au-dessus des connecteurs électriques sur l'intérieur droit du cadre du tiroir. Les crochets de couvercle à travers le cadre de tiroir vers l'intérieur du

réfrigerateur.

• Pressez la languette au centre du connecteur pour séparer.

1. Retirez 2 vis de chaque côté du cadre à l'aide d'une douille 5/16 po.
2. Retirez la porte en la boulevant pour la dégager des crochets

6 RETRAIT DU BAC À PIZZA ET DU PANIER DE CONGÉLATEUR INFÉRIEUR (sur certains modèles)

1. Poussez le panier du tiroir de congelateur supérieur jusqu'au bout à l'intérieur du compartment congelateur.
2. Tirez le plateau à pizza jusqu'à bout vers l'extérieur et soulevez-le jusqu'à pouvoir lesorting.

1. Pressez la languette sur le support droit pour-retirer le bac du tiroir du congelateur.

1. Soulevez le panier du tiroir congélateur inférieur légérément vers l'arrière, puis vers le haut et hors du tiroir.
2. Tirez le panier inférieur et glissez le mecanisme coulissant à sa pleine extension à l'aide des deux mains.
3. Retirez le panier qui repose sur les glissières.

7 RETRAIT DE LA PORTE DU CONGÉLATEUR (sur certains modèles)

1. Tirez sur la porte du congélateur jusqu'à ce qu'elle soit complètement ouverte.
2. Retirez deux vis de chaque cote du cadre à l'aide d'une douille 5/16 po.

ATTENTION

Risque lors du levage de charge

La portedu congelatedur est lourde. Utilisez les deux mains pourmaintiner la porteavant de la soulever.

INSTALLATION DU RÉFRIGÉRATEUR (suite)

7 RETRAIT DE LA PORTE DU CONGÉLATEUR (sur certains modèles) (suite)

1. Retirez la porte en la boulevant pour la dégager des crochets.

1. Poussez les glissières du panier inférieur vers l'arrière jusqu'à ce que le mecanisme coulissant se retracts de lui-même.

RETIRER LA PORTE INFÉRIEURE GAUCHE (sur certains modèles)

AVERAGEMENT

Suivez toutes les étapes pour

retirer et réinstaller la porte. L'omission de suivre ces instructions, de ne pas utiliser toutes les pieces, ou le serrage excessif des vis, peuvent cause la chute de la porte et occasionalner des blessures ou des dommages à la propriété.

1. Fixez fermement la porte en position fermée avec du ruban cache ou demandez à une autre personne de supporter la porte.
2. Retirez la charnière centrale à l'aide d'une douille 5/16

po et d'un tournevis cruciforme.
3. Retirez le ruban en gardant la porte aussi droite que possible, puis soulevez-la pour l'enlever.

ATTENTION

Risques lors du levage

Un levage avec une seule personne peut provoquer des blessures. Utilisez de l'aide lors de la manipulation, le déplacement ou le levage des portes du réfrigerateur.

9 RETIRER LA PORTE INFÉRIEURE DROITE (sur certains modèles)

1. Ouvrez la porte inférieure droite à 90^ .
2. Retirez le couvercle de charnière inférieure en retardant la vis cruciforme et detachant le couvercle de la charnière.

1. Debranchez 2 faisceaux de fils.
2. Fixez fermement la porte en position fermée avec du ruban cache ou demandez à une autre personne de supporter la porte.
3. Retirez la charnière centrale à l'aide d'une douille 5/16 po et d'un tournevis cruciforme.

1. Retirez le ruban en gardant la porte aussi droite que possible, puis soulevez-la pour l'enlever.

ATTENTION

Risque relié au

soulèvement

La porte du concélateur est lourde. Soulevez prudèment la porte avec vos deux mains.

1. Tirez et déployez complètement le mécanisme à glissière du panier inférieur avec les deux mains.
2. Soulevez la porte du congelateur et alignez les crochets avec les encoches des mécanismes à glissière. REMARQUE: Placez d'abord un côté puis alignez l'autre côté.
3. Reinstallez les vis de fixation et serrez-les a un couple de 7,34 Nm (65 po-lb).

Pour réassembler les portes, effectuez les étapes de retrait à l'inverse. Assurez-vous que les fils passent dans la charnière inférieure droite.

Instructions d'installation

INSTALLATION DU RÉFRIGÉRATEUR (suite)

10 RETRAIT DE LA CHARNIÈRE INFÉRIEURE (si nécessaire) (sur certains modèles)

Retirez les vis fixant la charnière à la carrosserie. Les vis internes nécessitent une douille de 5/16 po. Les vis extérieures nécessitent un tournevis à tete cruciforme no 2.

11 RÉINSTALLATION DU TIROIR CONVERTIBLE

Pour remonter les portes, inversez les étapes de retrait. Le panier de tiroir convertible sera l'âche s'il est réinstallé à l'envers. Repérez le mot embossé « FRONT » (devant) pour faciliter la réinstallation.

12 REINSTALLATION DE LA PORTE DU CONGÉLATEUR

ATTENTION

Risque lors du levage de charge

La portedu congelateur est lourde. Utilisez les deux mains pour maintainir la porte avant de la soulever.

1. Tirez le mecanisme coulissant du panier inférieur à sa pleine extension à l'aide des deux mains.
2. Soulevez la porte congélateur et alignez les crochets sur les encoches du mécanisme coulissant. REMARQUE: Placez un côté d'abord, puis alignez l'autre côté.

1. Réinstallez les vis de fixation et vissez-les au couple de 65 lb-po (7,34 N m).

13 RÉINSTALLATION DU BAC À PIZZA ET DU PANIER DE CONGÉLATEUR INFÉRIEUR

1. Réinstalléz d'abord le panier de congélateur inférieur, puis le tiroir à pizza.

1. Vérifiez le fonctionnement en douceur des paniers.
2. Réinstallé le tiroir de congélateur en plaçant les roulettes du tiroir sur le dessus du chemin de roulement monté sur le côte des parois du congélateur. Les roulettes du tiroir de congélateur doivent se couver sur le dessus des côts du panier inférieur.

14 RÉINSTALLATION DES PORTES INFÉRIÉURES GAUCHE ET DROITE (sur certains modèles)

AVERAGEMENT

Suívez toutes les étapes pour-retirer

et réinstaller la porte. L'omission de suivre ces instructions, de ne pas utiliser toutes les pieces, ou le serrage excessif des vis, peuvent cause la chute de la porte et occasionner des blessures ou des dommages à la propriété.

ATTENTION

Risques lors du levage

Un levage avec une seule personne peut provoquer des blessures. Utilisez de l'aide lors de la manipulation, le déplacement ou le levage des portes du réfrigerateur.

1. Réinstallez d'abord les charnieres inférieures (si nécessaire) et serrez les vis de 5/16 po à un couple de 7,35 Nm (65 po-lb) et les petites vis à un couple de 2,82 Nm (25 po-lb). Tourmez la vis sur 1/3 de tour dés que'elle est a niveau avec la surface mate pour atteindre les couples de serrage.
2. En plaçant la porte à un angle de 90^ devant la carrosserie, abaissez la porte du réfrigerateur sur la charnière inférieure en tirant prudemment le faisceau de fils par la chamière droite. Fermez la porte et maintenez la fermer avec du ruban.
3. Réinstallé la charnière centrale en effectuant l'étépe 1 ci-dessus.
4. Retirez le ruban.
5. Ouvrez la porte inférieure droite à un angle de 90^ .
6. Raccordez les deux faisceaux de fils.
7. Réinstallé les couvercles sur les deux chamières inférieures (si nécessaire).

INSTALLATION DU RÉFRIGÉRATEUR (suite)

RéINSTALLATION DES POIGNÉES SUPérieURES GAUCHE ET DROITE

VERTISSEMENT

Suivez toutes les étapes pour

retirer et réinstaller la porte. L'omission de suivre ces instructions, de ne pas utiliser toutes les pieces, ou le serrage excessif des vis, peuvent causeur la chute de la porte et occasionner des blessures ou des dommages à la propriété.

ATTENTION

Risques lors du levage

Un levage avec une seule personne peut provoquer des blessures. Utilisez de l'aide lors de la manipulation, le déplacement ou le levage des portes du réfrigerateur.

1. Réinstalléz d'abord la charnière centrale et serrez la vis de 14 de po à un couple de 7,34 Nm (65 po-lb) et la petite vis à un couple de 2,82 Nm (25 po-lb). Tournez la vis sur 1/3 de tour jusqu'à ce qu'elle soit à niveau avec la surface mate pour atteindre ces couples.

2. Abaissez la porte du réfrigérateur sur la charnière centrale.

3. Fermez la porte et apposez du ruban pour la garder fermer ou faites appel à une autre personne pour soutenir la porte..
4. Réinstalléz en suivant les instructions de retrait à l'inverse.
5. Assurez-vous de réinstaller le fil de mise à la terre et le protecteur de cordon à la charnière supérieure.
6. Réinstallé le capuchon de charnière. REMARQUE : Assurez-vous que les fils ne sont pas coincés ou sous le bossage de la vis avant de serrer les vis

RACCORDEMENT DU RÉFRIGÉRATEUR À LA CONDUITE D'EAU DE LA MAISON

Une alimentation d'eau froide est requise pour faire fonctionner la machine à glaçons automatique. Vous dévrez en fournir une si elle n'existe pas. Consultez la section « Installation de l'alimentation en eau » REMARQUES :

• Avant de raccorder la conduite d'eau au réfrigerateur, assurez-vous que le cordon d'alimentation électrique du réfrigerateur n'est pas branché à la prise murale.
• Si vous réfrigerateur n'est pas équipé de filtré à eau, nous recommendons d'en monter un si vous alimentation d'eau contient du sable ou des particules qui peuvent boucher la grille du robinet d'eau du réfrigerateur. Installes le dans la conduite d'alimentation d'eau froide pres du réfrigerateur. Si vous utilisez une trousse SmartConnect™ Refrigerator Tubing, vous aurez besoin d'un tuyau supplémentaire (WX08X10002) pour brancher le filtré. Ne coupez pas le tuyau en plastique pour installer le filtré.
• Avant de raccorder la conduite d'eau à la maison, purgeze la ligne de la maison pendant au moins 2 minutes.
• Si vous utilisez un tuyau de cuivre, placez un écrou de compression et une bague (manchon) à l'extrémité du tuyau qui vient de l'alimentation d'eau froide de la maison.

Si vous utilisez le tuyau SmartConnect™, les écrous sont déjà assemblés au tuyau.

AVENTISSEMENT

RISQUE DE DÉCHARGE

ÉLECTRIQUE Fixez le collier de serrage dans le troupisantment seulement. NE PERCEZ PAS dans le réfrigerateur.

1. Si vous utilisez un tuyau de cuivre, inserez aussi loin que possible l'extrémité du tuyau dans le raccord à l'arrière du réfrigérateur. Tout en tenant le tuyau, serrez le raccord.
   Si vous utilisez un tuyau SmartConnect™, insérez l'extrémité moulée du tuyau dans le raccord à l'arrête du réfrigerateur, puis serrez l'écrou à compression à la main. Serrez ensuite d'un autre tour à l'aide d'une clé. Des fuites peuvent survenir si l'écrou est trop serré.
2. Fixez le tuyau dans le collier de serrage fourni pour le maintainir en position. Vous aurez peut être besoin d'écarter la bride.

AVERTISSEMENT

Raccordez-vous à une

alimentation en eau potable seulement.

Une alimentation en eau potable est requise pour le fonctionnement de la machine à glaçons. La pression d'eau doit se situer entre 40 et 120 psi (275 à 827 kilopascals).

Instructions d'installation

INSTALLATION DU RÉFRIGÉRATEUR (suite)

17 OUVRIR L'ALIMENTATION EN EAU

Ouvrez l'alimentation d'eau au niveau du robinet d'arrêt (alimentation en eau de la maison) et vérifie qu'il n'y a pas de fuite.

18 BRANCHEMENT DU CORDON D'ALIMENTATION DU RÉFRIGÉRATEUR

Veuillez dire les informations de mise à la terre fixées au cordon d'alimentation.

19 MISE À NIVEAU DU RÉFRIGÉRATEUR

Les pieds de mise à niveau servent :

1. à ajuster le réfrigerateur pour que celui-ci soit correctement positionné sur le sol et ne vacille pas
2. de frein pour stabiliser le réfrigerateur pendant son utilisation et son nettoyage. Les pieds de mise à niveau permettent aussi d'empêcher le réfrigerateur de basculer.
3. Tournez les pieds de mise à niveau dans le sens des aiguilles d'une montre pour relever le réfrigerateur et dans le sens inverse des aiguilles d'une montre pour l'abaisser.

REMARQUE: Pour éviter tout dommage matériel, les pieds de mise à niveau doivent bien reposer sur le sol.

20 MISE À NIVEAU DES PORTES DU RÉFRIGÉRATEUR

Rappelez-vous qu'il est nécessaire que le réfrigerateur soit de niveau pour que les portes soient parfaitement de niveau. Si vous avez besoin d'aide, consultez la section précédente sur la mise à niveau du réfrigerateur.

Lorsque la
porte de
gauche est
plus basse
que la porte
de droite.

Lorsque la portede gauche est plus haute que la portedroite.

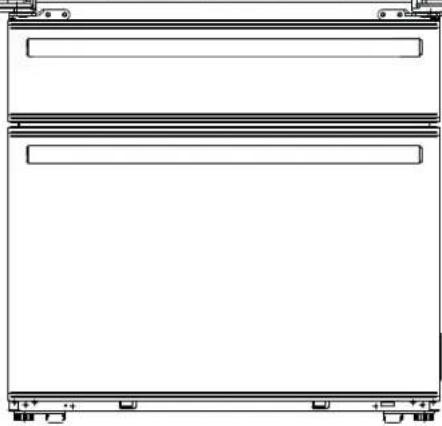

Pour les modèles à deux tiroirs :

1. Accedez aux vis de Point de réglage convertible.
2. Insérez une clé Allen d'¼ po dans l'axe de la charnière centrale.

1. Ajustez la hauteur en tournant dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre. Lorsque vous tournez dans le sens inverse des aiguilles d'une montre, la porte se déplace vers le haut.

Pour les modèles à 4 portes

A l'aide d'une clé ouverte 1/4 po ou un tournevis à lame plate, tournez la roue à fentes pour ajuster les portes vers le haut ou le bas.

Pour ajuster la hauteur des portes inférieures:

Retirez les couvercles des charnières gauche et droite à l'aide d'un tournevis cruciforme, puis utilisez une clé ouverte 9/16 po pour ajuster les portes vers le haut ou le bas.

INSTALLATION DU RÉFRIGÉRATEUR (suite) Modèles CVE y CXE

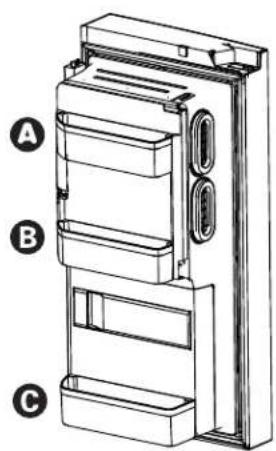

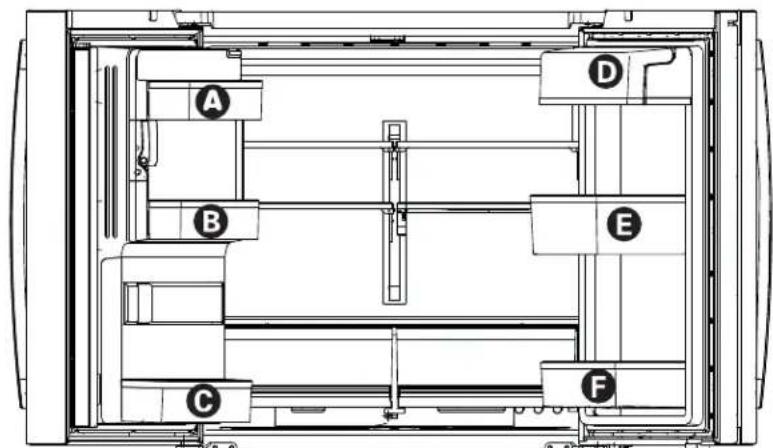

Pour placer les bacs (balconnets) dans les portes :

Faites correspondre le bac avec la letter indiquee. Placez les bacs au-dessus du repere de bac et pouvoir vers l'avant jusqu'à insertion complete.

Poussez le bac vers le bas jusqu'à ce qu'il soit verrouillé en place.

Instructions d'installation

INSTALLATION DU RÉFRIGÉRATEUR (suite)
Modèles CVE

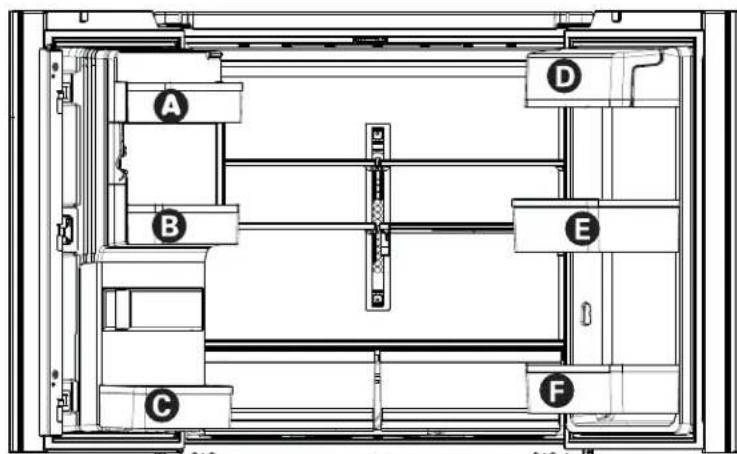

Pour placer les bacs (balconnets) dans les portes :

Faites correspondre le bac avec la dette indiquée. Placez les bacs au-dessus du repère de bac et poussez vers l'avant jusqu'à insertion complete.
Poussez le bac vers le bas jusqu'à ce qu'il soit verrouillé en place.

INSTALLATION DE LA CONDUITE D'EAU

AVANT DE COMMENCER

Nous recommendons les trousse s'alimentation d'eau en cuivre WX8X2, WX8X3, WX8X4, selon la longueur de tuyau dont vous avez besoin. Nous approvouvons les conduites d'eau en matière plastique SmartConnect™ Refrigerator Tubing (WX08X10006, WX08X10015 et WX08X10025).

Si vous installez un système d'eau à osmose inverse GE Appliances dans votre réfrigerateur, la trousse GE Appliances RVKIT est la seule installation approuvée. Pour les autres systèmes à osmose inverse, suivez les recommendations du fabricant.

Si l'alimentation d'eau du réfrigerateur provient d'un système de filtration de l'eau par osmose inverse (OI) ET si vous réfrigerateur est équipé d'un filtré à eau, utilisez le bouchon de dérivation du filtré du réfrigerateur. En cas d'utilisation de la cartouche de filtration d'eau du réfrigerateur associée à un filtré à OI peut produit des glaçons creux. Certains modèles ne sont pas équipés d'un bouchon de dérivation de filtré. Pour obtenir une prise de dérivation, appelez au 1-800-692-6630 et demande la prise de dérivation no WR17X33825. Au Canada, appelez au 1-800-561-3344.

L'installation de cette conduite d'eau n'est pas garantie par le fabricant du réfrigerateur ou de la machine à glaçons. Suivez attentivement ces instructions afin de minimiser le risque de fuite d'eau et de dommages onéreux.

Les coups de bélier (coups dans les tuyaux) dans la tuyauterie de la maison peuvent endommager les pièces de votre réfrigerateur et provoquer des fuites d'eau ou des inondations. Appelez un plombier certifié pour corriger les coups de bélier avant de brancher l'alimentation en eau au réfrigerateur.

Pour prévenir les brûlures et éviter d'endommager votre produit, ne branche pas le tuyau d'eau à une conduite d'eau chaude.

Si le réfrigerateur est mis en marche avant le raccordement de l'alimentation d'eau à la machine à glaçons, voir la section Commandes de la page 59 pour la désactivation de la machine à glaçons.

Ne pas installer la tubulure de la machine à gaçons à des endroits où la température baise sous le point de congestion.

Lors de l'utilisation d'un apparéil électrique (tel qu'une perceuse) durant l'installation, s'assurer que celui-ci est doublement isolé et qu'il est mis à la terre de façon à prévenir les chocs électriques, ou qu'il est alimenté par batterie.

Toutes les installations doivent être conformes aux codes de plomberie locaux.

PIÉCES NÉCESSAIRES

• Tuyaux en cuivre ou trousse SmartConnect™ Refrigerator Tubing, diamètre extérieur d'‰ po pour brancher le réfrigerateur à l'alimentation d'eau. Si vous utilisez un tuyau en cuivre, les deux extrémités du tuyau doivent être coupées bien droit.

Pour déterminer la longueur de tuyau dont vous avez besoin : mesurez la distance entre le robinet d'eau à l'arrête du réfrigérateur et le tuyau d'alimentation en eau. Assurez-vous d'avoir une longueur de tuyau suffisante pour permettre d'éloigner le réfrigérateur du mur après l'installation.

Les trousse de tuyauterie pour réfrigerateur SmartConnect™ sont disponibles dans les longueurs suivantes :

8 pi (2,4 m) - WX08X10006

15 pi (4,6 m) - WX08X10015

25 pi (7,6 m) - WX08X10025

AVERTISSEMENT

Raccordez-vous à une alimentation en eau potable seulement. Une alimentation en eau potable est requise pour le fonctionnement de la machine à glaçons. La pression d'eau doit se situer entre 40 et 120 psi (275 à 827 kilopascals).

Instructions d'installation

INSTALLATION DE LA CONDUITE D'EAU (suite)

PIÉCES NÉCESSAIRES (suite)

REMARQUE: Les seuls tuyaux en plastique autorisés par GE Appliances sont fournis avec la trousse SmartConnect™ Refrigerator Tubing. N'utilise pas autres tuyaux d'alimentation d'eau en plastique, cette ligne étant sous pression en permanence. Certains types de plastique peuvent se fissurer ou se rompre avec le vieillissement et cause des dégats d'eau dans votre maison.

• Vous pouvez vous procurar une trousse de branchement à l'alimentation d'eau (contenant tuyau, robinet, raccords et instructions) auprès de votre fournisseur ou Electromenagersge.ca/fr/produits/filtres-et-accessoires.

• Alimentation en eau froide La pression de l'alimentation d'eau doit être entre 20 et 120 psi (1,4 à 8,1 bar).

• Perceuse électric.

• Clé d'½ po ou clé régliable
• Un tournevis à tête plate et un tournevis cruciforme.

• Deux écrous à compression d'un diamètre extérieur de 14 po et deux bagues (manchons)—pour brancher le tuyau en cuivre au robinet d'arrêt et au robinet d'eau du réfrigerateur. OU
• Si vous utilisez une trousse SmartConnect™ Refrigerator Tubing, les raccords nécessaires sont deja assemblés au tuyau.

• Si vous canalisation d'eau actuelle en cuivre est équipée d'un raccord évasé à une extrémité, vous aurez besoin d'un adaptateur (que vous trouvrez dans votre magasin de matériel de plomberie) pour brancher le tuyau d'eau au réfrigerateur, OU BIEN vous pouvez couper le raccord évasé à l'aide d'un coupe-tube, puis utiliser un raccord à compression. Ne coupez jamais l'extrémité finie d'un tuyau de la trousse SmartConnect™ Refrigerator Tubing.

• Robinet d'arrêt pour brancher le tuyau d'eau froide. Le robinet d'arrêt doit avoir une entree d'eau avec un diametre interieur minimal de 5/32 po au point de jonction avec le TUYAU D'EAU FROIDE. Des robinets d'arrêt de type vanne à étrier sont souvent inclus dans les trousse s'alimentation d'eau. Avant d'en acheter, assurez-vous que ce type de robinet est conforme à vos codes de plomberie locaux.

Installez le robinet d'arrêt sur la canalisation d'eau potable la plus proche.

1 FERMETURE DE L'ALIMENTATION D'EAU PRINCIPALE

Ouvrez le robinet le plus proche pour purger l'eau des tuyauteries.

2 CHOISISSEZ L'EMPLACEMENT DU ROBINET

Choisissez un emplacement pour le robinet qui soit facilement accessible. Il est préférable de se connecter sur le côte d'un tuyau vertical. Si vous devez vous connecter à un tuyau horizontal, faites le branchement vers le haut ou sur le côte,只不过 qu'en bas du tuyau pour éviter de receivevoir des sédiments provenant de la conduite d'eau.

3 PERCAGE D'UN TROU POUR LE ROBINET

Percez un trou de 1/4 po dans le tuyau d'eau, à l'aide d'un foret dur, même si vous utilisez un robinet auto-forant. Enlevez toutes les Bavures dues au perçage du trou dans le tuyau.

Veillez à ne pas laisser l'eau couler dans votre perceuse. Si vous ne-perceez un trou d' 1 / 4 po,voire production de glace ainsi que la taille des glaçons seront réduites.

INSTALLATION DE LA CONDUITE D'EAU (suite)

4 FASTEN THE SHUTOFF VALVE

1. Fixez le robinet d'arrêt à la canalisation d'eau froide à l'aide du collier de serrage.

REMARQUE: L'installation sera conforme aux codes de plomberie 248CMR du Commonwealth du Massachusetts. L'utilisation de robinets-vannes à étrier sont interdites au Massachusetts. Demandez l'avis de votre plombier qualifié.

SERRAGE DU COLLIER

Serrez les vis du collier jusqu'à ce que la rondelle d'étanchéité commence à enfler.

REMARQUE: Ne serrez pas trop, vous risquez d'écraser le tuyau.

PASSAGE DU TUYAU

Faites passer le tuyau entre la conduite d'eau froide et le réfrigérateur.

Faites passer le tuyau par un trou percé dans le mur ou le plancher (derrière le réfrigerateur ou au niveau du placard adjacent) aussi pres du mur que possible.

7 BRANCHEMENT DU TUYAU AU ROBINET

Placez un écrou de compression et une bague (manchon) à l'extrémité du tuyau et branchez-les au robinet d'arrêt.

Assurez-vous que le tuyau soit bien inséré dans le robinet.
Serrez bien l'écrou de compression.

Pour le tuyau en matière plastique d'une trousse SmartConnect Refrigerator Tubing, inserez l'extrémité moulée du tuyau dans le robinet d'arrêt et serrez l'écrou de compression à la main, puis serrez d'un tour supplémentaire avec une clé. Des fuites peuvent survenir si l'écrou est trop serré.

REMARQUE: L'installation sera conforme aux codes de plomberie 248CMR du Commonwealth du Massachusetts. L'utilisation de robinets-vannes à étrier sont interdites au Massachusetts. Demandez l'avis de votre plombier qualifié.

8 PURGE DU TUYAU

Ouvrez le robinet d'alimentation principale d'eau et purgeze le tuyau jusqu'à ce que l'eau soit claire.ear.

Fermez l'eau au niveau du robinet d'eau après écoulement d'environ 1 litre (1 quart) d'eau par le tuyau ou au bout de 2 minutes.

Pour terminer l'installation du réfrigérateur, returnez à l'étape 12 de la section Installation du réfrigérateur.

Conditions normaux de fonctionnement

Les réfrigerateurs plus récents font des bruits différents de ceux des anciens.

Les réfrigerateurs modernes proposent plus de fonctions et sont plus avances sur le plan technologique.

Entendez-vous ce que j'entends? Ces conditions sont normaux.

HUMMM...

WHOOSH...

Le nouveau compresseur a rendement elevé peut fonctionner plus longtemps et plus vite que vous ancien réfrigerateur et vous pouze entendre un son modulé ou un ronflement aigu pendant son fonctionnement.
- Vous entendrez peut-être un sifflement lorsque les portes se ferment.
- Ceci est dû à l'équilibrage de la pression dans le réfrigerateur. Àpres distribution de glace, un moteur ferme la goulotte de glace pour empêcher l'air tiède ambient d'entrée dans leseau à glace, permettant ainsi de maintainir la glace à une température en dessous de zéro.

Le ronronnement du moteur fermant la goulotte de glaçons est normal, quelques instants après la distribution de glace.

CLICS, CRAQUEMENTS ET CLAQUEMENTS

• Vous entendrez peut-être des craquements ou des bruits secs lorsque le réfrigerateur vient d'être branché. Ceci se produit lorsque le réfrigerateur se refroidit pour atteindre la bonne température.
  L'expansion et la contraction des serpents de refroidissement pendant et après le dégivrage peuvent provoquer des craquements ou des claquements.
  Sur les modèles équipés d'une machine à glaçons, après un cycle de fabrication de glaçons, vous entendrez les glaçons tomber dans leseau à glace.
  Sur les modeles équipés d'un distributeur, au cours de la distribution d'eau, vous entendrez peut-être le déplacement des tuyaux d'eau au début de la distribution et après avoir relaché le bouton du distributeur.
  Ceci est du à l'équilibrage de la pression dans le réfrigérateur. Àpres distribution de glace, un moteur ferme la goulotte de glace pour empêcher l'air tiède ambient d'entrée dans leseau à glace, permettant ainsi de maintainir la glace à une température en dessous de zéro.

WHIR!

• Vous pouvez entendre les ventilateursur tourner à haute vitesse. Cela se produit lorsque le réfrigerateur vient d'être branché, lorsque les portes sont ouvertes fréquement ou lors de l'ajout d'une grande quantité d'aliments dans le réfrigerateur ou le conçélateur. Les ventilateursurs permettent de maintainir les bonnes températures.
  La vitesse des ventilateurs varie pour fournir un refroidissement et une economie d'énergie optimum.

BRUITS D'EAU

La circulation du liquide frigorigène dans le système provoque parfois des gargouillements comme de l'eau en ébullition.
L'eau qui tombe sur le chauffage de dégivrage peut parfois provoquer des crépements, des bourdonnements pendant le cycle de dégivrage.
- Vous entendrez peut-être des bruits de ruissellement pendant le cycle de dégivrage quand la glace sur l'évaporateur fond et coule dans le bac collecteur.
La fermetre de la porte peut provoquer un gargouillement du à l'équilibrage de la pression.

REFROIDISSEMENT AU DEMARRAGE

Il peut s'écouler jusqu'à 24 heures avant que les températures du réfrigerateur n'atteignent les températures régles. Pendant ce temps, il est préféable de réduire au maximum l'ouverture des portes du réfrigerateur et du congélateur.

Conseils de dépannage... Avant de faire un appel de service

Economisez temps et argent! Consultez d'abord les tableaux des pages suivantes et vous pourriez vous éviter un appel de service.

Problème Causes Possibles	Solution
Il n'y a pas de filtrage Le bouc	non de filtration du filtré est installé Contrôlles B et C	Installee un filtré à eau approprié
Réinitialisation du filtré à eauFiltre à eau périmè	Le filtré à eau fuit ou doit être remplacé.	Remplacez le filtré à eau, ou installee le bouchon de dérivation*.Pour réinitialiser le temporisateur du filtré, appuyez sur le bouton Settings (réglages) jusqu'à ce que le mot « Icemaker » (machine à glaçons) s'allume puis maintené simultanément les boutons « Water » et « Ice » enforcés pendant trois (3) secondes.
Levoyant lumineux du filtré à eau est éteint	Ceci est normal. Ce voyant s'allume pour vous signaler que le filtré devra bientôt être remplacé.	Consultuez la section A propos du Filtré à Eau pour de plus amples informations.
La poignée est lâche/ll y a un espace vide au niveau de la poignée.	La poignée doit être ajustée.	Consultuez les sections Fixation de la Poignée du Compartiment de Régifrération et Fixation de la Poignée du Congélateur pour des instructions détaillées.
Le réfrigérateur bipe	L'alarme de porté émet des bips	Arrêtez-la ou désactiver-à-la avec la porte fermée. Si la porte est ouverte et l'alarme retentit, vous ne pouvez qu'arrêter l'alarme.
Lumières du réfrigérateur éteintes et « SA » apparait sur l'afficheur	L'appareil est en mode Sabat	Pressez simultanément les touches Fonctions button, Eau, et Éclairage durant trois secondes pour quitter le mode Sabbat.
Pas de refroidissement Le système	de refroidissement est éteint	Consultuez la section A propos des commandes
L'eau a un mauvais goût ou une mauvaise oedur	Le distributeur d'eau n'a pas été utilisé pendant une longue période.	Tirez de l'eau jusqu'à ce que toute l'eau du système soit remplaçaée.
L'eau dans le verre est tiède*	Ceci est normal lorsque le réfrigérateur vient d'être branché	Attendez 24 heures pour que le réfrigérateur refroidisse complètement
	Le distributeur d'eau n'a pas été utilisé pendant une longue période	Tirez de l'eau jusqu'à ce que toute l'eau du système soit remplaçaée.
	Le système d'eau a été vidangé Attende	quelques heures pour que l'eau se refroidisse.
Le distributeur d'eau ne fonctionne pas	Le robinet d'eau est fermé ou n'est pas branché.	Consultuez la section Installation de la conduite d'eau
	Le filtré à eau est bouché ou le filtré/le bouchon de dérivation n'est pas installé	Remplacez la cartouche de filtré ou retirez le filtré et installee le bouchon de dérivation**.
	De l'air peut être piégé dans le système d'eau.	Appuyez sur le bras de distribution pendant au moins 5 minutes.
	L'eau dans le réservoir est gelée parce que les commandes sont réglées sur une température trop floide.	Réglez la commande du réfrigérateur sur une température plus élevée et attendez 24 heures. Si le distributeur ne donne pas d'eau au bout de 24 heures, contactez un réparateur
L'eau jaillit du distributeur La	cartouche du filtré vient d'être installée	Faites couler l'eau du distributeur pendant 5 minutes (environ 2 gallons ou 7,5 litres).
Pas de production d'eau ou de gluçons	La ligne d'alimentation ou le robinet d'arrêt est bouché	Appelez un plombier
	Le filtré à eau est bouché Remplacez la	cartouche de filtré ou retirez le filtré et installee le bouchon de dérivation**.
	La cartouche du filtré n'est pas correctement installée	Retirez et réinstallé la cartouche de filtré, en étant certain qu'elle est bien verrouillée
	La machine à gluçons est éteinte Vérifié	que la machine à gluçons est en marche Consultez la section À propos de la machine à gluçons automatique

*Certains modèles ne sont pas écipés d'un bouchon de dérivation de filtré. Pour obtenir une prise de dérivation, appelez au 1-800-692-6630 et demandez la prise de dérivation no WR17X33825. Au Canada, appelez au 1-800-561-3344.

Conseils de dépannage... Avant de faire un appel de service

Problème Causes Possibles Soluton
L'eau jaillit du distributeur* L'air est peut et êtreprésent dans le système d'alimentation en eau, amendant l'eau à goutter après distribution		Distribuez de l'eau pendant au moins 5 minutes pour éliminer l'air du système
AUTO FILL (Remplissage automatique) : Remplissage manquant/Pas de remplissage*	Tout récipient ne peut pas servir pour le AUTOFILL (remplissage automatique).	Essayer un récipient différent
	Message d'erreur. Voir p.12
		Nettoyez le capteur. Voir p.12
Débordements dus au AUTO FILL (remplissage automatique) *	Tout récipient ne peut pas servir pour le AUTO FILL (remplissage automatique).	Essayez un contenant différent. Utilisez moins de glace. Assurez-vous que vos mains sont éloignées de la tasse avant d'appuyer sur la touche AutoFill (remplissage automatique).
Le conGPLateur refroidit mais pas le compartment de réfrigération	Ceci est normal lorsque le réfrigérateur vient d'être branché ou après une panne d'électricité d'une longue durée.	Attendez 24 heures pour que la température dans les deux compartments attigne les températures sélectionnées.
Le distributeur de glace s'ouvre après la fermeture du tiroir du conGPLateur*	Normal La porte du distributeur de glace	peut s'ouvrir après la fermeture de la porte du conGPLateur pour permettre l'accès
La porte de mon réfrigérateur grince D	minution de lubrifiant causée par son nettoyage accidentel sur la charnière.	Il est préféable de commander le lubrifiant GEA, numéro de piece WR97X166, et de l'appliquer sur la charnière à l'endroit indiqué. Il est possible de vaporiser certains lubrifants non toxiques tels que l'enduit à cuisson antiadhésif à base de silicone, la gelée de petrole ou un lubrifant alimentaire approvéd NSF.IMPORTANT : N'utilise pas le WD-40 car il éliminera touteGRASE résiduelle dans et autour de la charnière.
	Nivellement incorrect Assurez-vous que l'application est de niveauAppareil est de niveau
	Si les portes ont été enlevées et remontées lors de l'installation, le tuyau d'eau et le faisceau de fils sous le couvercle de charnière supérieure peuvent s'être déplacés et frottier contre la porte lorsqu'elle pivote.	Retirez le couvercle de charnière supérieure et assurez-vous que le tuyau d'eau et le faisceau de fils qui passent à travers l'axe de charnière ont été correctement placés et qu'ilns ne touchent aucune piece de portependant la rotation.L'application d'un lubrifant de qualité alimentaire autour du manchon de portepeut aussi aider.

ENTRETIEN

Avant d'appeler un technician, consultez les conseils de dépannage détaillées dans le mode d'emploi. Si nécessaire, le service peut être prévue en nous visitant notre site web electromangersge.ca.

Mythe ou réalité

Mythe ou réalité? Réponse Explication
Le filtrate à eau du réfrigerateur peut nécessiter un remplacement en-deçà de six mois.	VRAI Le voyant du filtrate à eau indiquera la nécessité de remplaner le filtrte tous les six mois, ou suite à la distribution de 644 litres (170 gallons) d'eau (certains modèles仅仅). Si le débit d'eau du distributeur ralentit ou si la production de glace diminue, le filtrate à eau doit être remplaced, même si l'indicateur de filtré peut ne pas indiquer la nécessité d'un remplacement.
La machine à gluçons automatique dans mon réfrigerateur produit de la glace lorsque le réfrigerateur est branché à une prise secteur.	MYTHE Le réfrigerateur doit être raccordé à une alimentation en eau et la machine à gluçons doit être allumée. Assurez-vous que la machine à gluçons est en marche, mais seulement après avoir raccordé le système à l'alimentation en eau et que celle-ci est ouverte. La machine à gluçons peut être allumée ou être partis des commandes. Veillez à ce que la machine à gluçons soit en marche, comme indiqué sur le panneau de commande du réfrigerateur. Consultez la section À propos de la machine à gluçons automatique.
Une fois que le réfrigerateur est branché à une prise électric et raccordé à une alimentation en eau, j'aurai immédiatement des quantités illimitées d'eau glacée disponibles au distributeur d'eau.	MYTH LE bac du distributeur d'eau situé à l'intérieur du réfrigerateur sert à stocker l'eau à distribuer. 24 heures sont nécessaires pour que l'eau de ce réservoir soit refroidie après l'installation. Une utilisation trop importante ne permet pas à l'eau de se refroidir.
Après distribution d'une quantité d'eau, la présence de quelques gouttes d'eau est normale.	VRAI Quelles gouttes d'eau peuvent tomber du distributeur après que le bras de distribution ait été reliché. Pour minimier les pertes, retirez lentement votre verre du distributeur.
Il n'y aura jamais de givre dans le compartment de congélation.	MYTH LA présence de givre dans le conge latéur indique généralement que la portec n'est pas bien fermée ou a été laissée ouverte. En cas de givre, éliminez le l'aide d'une spatule en plastique et d'un torchon. Puis vérifie qu'aucen alimenté ou conteneur empêche la fermeture de la portec du conge latéur. Vérifiez sur le panneau de contrôle du réfrigerateur si l'alarme de la portec est activée.
Après installation du réfrigerateur ou après le remplacement de la cartouché filtrante, je doit tirer de l'eau pendant cinq minutes.	VRAI Un réfrigerateur ou un filtré à eau nouvellement installé contient de l'air dans les tuyaux d'eau. Appuyez sur le bras du distributeur pour tirer de l'eau froide pendant au moins 5 minutes pour eliminer l'air du tuyau d'alimentation en eau et rincer le filtré.
Pour replir leseau à glace jusqu'à sa capacité maximaile, je doit distribuer des gluçons environ 12 à 18 heures après l'installation.	VRAI La distribution de 3 ou 4 gluçons, entre 12 heures et 18 heures après l'installation, permet à la glace de se disperser dans leseau à glace. Celui-ci indicate à la machine à gluçons de produit des gluçons supplémentaires. Production normale de gluçons = 100 gluçons en 24 heures.
Je peux utiliser le bouchon de dérivation du filtré à eau pour déterminer si le filtré doit être remplaced.	VRAI La réduction de débit du distributeur d'eau ou de la production de glace peut indiquer la nécessité de remplaner le filtré à eau. Installé le bouchon de dérivation du filtré à eau (fourni avec le réfrigerateur sur certains modèles*), et vérifie le débit au niveau du distributeur. Si le débit d'eau revient à la normale avec le bouchon de dérivation en place, remplacez le filtré à eau.
La partie supérieure de la porte du réfrigerateur sera toujours alignée.	MYTHE Plusieurs facteurs peuvent affecter l'alignment des portes du compartiment de réfrégération, y compris le sol sur lequel le réfrigerateur est installé et la quantité d'aliment (charge) dans les portes. Si les parties supérieures des portes du compartiment de réfrégération ne sont pas alignées, utilisez une clé Allen de 6,3 mm (1/4 po) pour ajuster les portes gauche et croite. La vis de réglage seTrouve sur le côté inférieur gauche ou croît de la porte. Ouvrez la porte du conge latéur pour acceder à cette vis.
Les poignées de porte du réfrigerateur peuvent être facilement resserrées.	VRAI Si les poignées de porte sont lâches ou s'il y a un espace vide au niveau de la poignée, celle-ci peut être ajustée à l'aide d'un clé Allen d'1/8 po sur les vis de réglage situées sur les extrémétés des poignées.
Il peut y avoir des problèmes d'odeur et de goût avec votre glace.	VRAI Préla mise en marche de la machine à gluçons, jetez les premières 24 heures de production de glace pour éviter tous problèmes d'odeur et de goût.
Je peux effectuer des réglages précis des portes du compartiment de réfrégération pour les aligner.	VRAI Si les portes du compartiment de réfrégération ne sont pas alignées, utilisez une clé Allen d'1/4 po pour ajuster la porte de croîte. La vis de réglage est située au bas de les portes gauche et croîte. Ouvrez la porte du conge latéur pour y'acceder.

Mythe ou réalité

ENTRETIEN Avant d'appeler un technicien, consultez les conseils de depannage detaillées dans le mode d'emploi. Si nécessaire, le service peut etre prevue en nous visitant notre site web electromenagersge.ca.

Mythe ou réalité

Truth or Myth? Answer Explanation
Les poignées de portedoivent toujours étreteretiées pour l'installation.	MYTHE Si les portes doivent être reliées ou si le réfrigerateur passefacilité dans les ouvertures, ne retirez pas les poignées.Ajustez les poignées qui sont lâches ou s'il y a un espace videau niveau de celles-ci, en ajustant les vis de réglage à chaqueextrémité des poignées.
Les portes doivent toujours être reliées pour l'installation.	MYTHE Consultez le tableau au verso de ces instructions. Les portodesoient uniquement être enlevées lorsque cela est nécessairepour prévenir les dommages provoqués par des ouverturestrop étroîtes ou pour acceder à l'emplacement final.
Les portes du réfrigérateur vont se fermer d'elles-mêmes si elles sont laissées ouvertes.	MYTHE Les portes du réfrigérateur doivent être fermées parl'utilisateur. Certains modélles sont dotés d'une fonctionprocurant un léger rebond qui génére une réactionpositive de l'utilisateur afin qu'il puisse compléter lafermeture de la porte.
Les roues arrière peuvent être ajustées.	MYTHE	Les pieds de nivellement avant sont régables et doivent être utilisés pour équilibrer le réfrigerateur. Les pieds delnèvellement sont utilisés pour procéder au réglage initial de laporterefrigérateur.
Vérifiez l'absence de fuités d'eau après avoireffectué tous les raccordements.	VRAI Lorsque vous purgezez l'air du système, vérifiez l'absencede fuites au niveau de toutes les connexions. Vérifiez laconnexion à l'alimentation en eau du domicile à l'arrière durréfrigérateur ainsi que la connexion de ce tuyau au niveau dela porte.
Tout résidu d'emballage peut être nettoyé à l'aide de n'importe quel détergent.	MYTHE N'utilise pas dcire, de javellisant ou de tout autre produitcontenant du chlore sur les panneaux, les poignées de portetelles et les garnitures en acier inoxydable. Vérifiez ces instructionsdans la section Nettoyage de l'extérieur du réfrigérateur pourplus de détails.

*Certains modèles ne sont pas écipés d'un bouchon de dérivation de filtré. Pour obtenir une prise de dérivation, appelez au 1-800-692-6630 et demandez la prise de dérivation no WR17X33825. Au Canada, appelez au 1-800-561-3344.

Garantie limitée du réfrigérateur Café

cafeappliances.ca

Toutes les réparations en vertu de la garantie sont fournis par nos Centre de Service d'Usine ou par un technicien en réparation autorisé. Pour prévoir une réparation, consultez notre site cafeappliances.ca/service. Veuillez avoir votre numero de série et votre numero de modulo à portée de main lorsque vous appelez pour obtenir un service.

Pour le diagnostic, la réparation de votre réfrigerateur peut nécessiter l'utilisation du port de données embarqué. Celui-ci permet au technicien de réparation Café de diagnostique rapidement des problèmes avec votre apparéil. Il permet également à Café d'améliorer ses produits en fournissant à ces derniers des informations sur votre apparéil. Si vous ne poulez pas que les données de votre apparéil soient envoyées à Café, veuillez demander à votre technician de NE PAS soumettre les données à Café pendant la réparation.

Pendant la période de garantie de :	CAfé remplacera :
Un An A compter de la date d'achat initial	Toute pièce du réfrigerateur qui s'avère défectueuse en raison d'un défaut de matériel ou de fabrication. Pendant la validité de la présente garantie limite d'un an, CAFÉ fournira également gratuitement la main d'oeuvre et le service pour réparer la pièce défectueuse.
Trente jours (filtre à eau, si inclus) A compter de la date d'achat initial	Toute pièce de la cartouche filtrante qui ne fonctionne pas à cause d'un vice de matériel ou de main d'oeuvre. Pendant la validité de la présente garantie limite de 30 jours, CAFÉ fournira gratuitement une cartouche filtrante de replACEMENT.
Cinq Ans A compter de la date d'achat	Toute pièce du système fermé du réfrigerateur (compresseur, condenseur, evaporateur et tous les tuyaux de raccordement) qui s'avéré défectueuse en raison d'un défaut de matériel ou de fabrication. Pendant la validité de la présente garantie limite de cinq an, CAFÉ fournira également gratuitement la main d'oeuvre et le service pour réparer la pièce défectueuse dans le système fermé du réfrigerateur.

Ce qui n'est pas couvert par CAFÉ :

• Les déplacements à votre domicile pour vous expliquer l'utilisation de ce produit
  Une installation, livraison ou maintenance defectueuse.
  Une panne du produit par abus d'utilisation, par mauvaise utilisation, par modification ou s'il a ete utilisé dans un but autre que celui pour lequel il a ete fabrique.
  Détérioration des alimentés.
  Le remplacement des fusibles ou le réenclement du disjoncteur du domicile.
• Les dommages à la finition, tels que rouille de surface, ternissement ou petites taches, non signalés dans un décai de 48 heures suivant la livraison.
  Le remplacement de la cartouche filtrante, si incluse, à cause d'une pression d'eau en dehors de la gamme

de fonctionnement recommendée ou a cause d'une concentration excessive de sédiments dans l'eau d'alimentation.

Le remplacement des ampoules, si inclues, ou la cartouche filtrante, si incluse, et dans des conditions autres que celles susmentionnées.
Tout dommage cause par accident, incendie, inondation ou une catastrophe naturelle.
Tout dommage fortuit ou indirect cause par des defaults eventuels de cet apparéil.
Le service s'il est impossible d'avoir acces au produit.
Dommages causés par l'utilisation d'un contrôle qui n'est pas de marque GE Appliances.

EXCLUSION DES GARANTIES TACITES

Votre recours exusif est I'ehange du produit suivant les modalités de la Garantie Limitée. Toutes garanties tacites, y compris les garanties de valeurs marchandes ou d'adéquation à des fins particulières, sont limitées à une durée d'un an ou à la durée la plus courte autorisée par la loi.

Pour les clients des États-Unis : Cette garantie limitée est offerte à l'acheteur initial et à tout propriété successif de produits à usage domestique à l'intérieur des États-Unis. Si le produit est installé dans une région où ne se trouve aucun réparateur autorisé Café, vous devrez peut-être assumer les frais de transport ou apporter l'appareil à un centre de service autorisé Café. En Alaska, la garantie limitée exclut les frais d'expédition ou de service à votre domicile.

Certains etats n'acceptent pas d'exclusion ou de limites aux dommages indirects consecutifs.Cette garantie you accorde des droits particuliers et il peut exister d'autres droits qui varient selon I'Etat ou la province. Pour connaître vos droits juridiques, veuillez consulter le bureau local ou le bureau d'etat des'affaires aux consommateurs ou le Procureur Général de voitre état.

Garant: États-Unis: GE Appliances, a Haier company
Louisville, KY 40225

Ct t a t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Garantie limitée de la cartouche filtrante d'eau

Contactez-nous au cafeappliances.ca

Pendant une période de :	GE Appliances remplacera :
Trente jours À partir de la date d'achat d'origine	Toute'article défectueuse de la cartouche filtrante en raison d'un vice de matière ou de fabrication durant cette garantie limite de trente jours.*

Ce que la garantie ne couvre pas :

Déplacement d'un technicien au domicile pour des explications sur le produit.
Installation incorrecte.
La défectuosité du produit s'il a été utilisé abusivement, a été mal utilisé ou utilisé à d'autres fins que celle prévues ou à des fins commerciales.
Le remplacement des fusibles ou le réenclenchement du disjoncteur du domicile.

Le remplacement de la cartouche filtrante a cause d'une pression d'eau en dehors de la gamme de fonctionnement recommandee ou a cause d'une concentration excessive des sédiments dans l'eau d'alimentation.
Détérioration du produit imputable à: accident, incendie, inondation ou catastrophe naturelle.
Dommages accessoires ou indirects resultant de possibles defectuosités de cet apparéil.

EXCLUSION DES GARANTIES IMPLICITES

Votre seul et unique recours consiste dans le remplacement de la piece telle que decrite dans cette Garantie limitee. Toute garantie implicite, y compris les garanties relatives a la qualite marchande ou a l'adequation a un usage particulier, est limite e six mois ou a la pereode la plus courte autorisee par la loi.

Cette garantie est destinée à l'acheteur d'origine et à tout propriétaire suivant pour les produits acquis à des fins d'utilisation domestique à l'intérieur des États-Unis. En Alaska, la garantie exclut les frais de livreaison et les appeals de service depuis votre domicile.

Certains États n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects. Certains droits particuliers vous sont dévoulus en vertu de la presente garantie et peuvent s'accompagner d'autres droits qui varient d'un État à l'autre. Pour connaître vos droits, consultez l'autorité locale ou de l'État en matière de droits des consommateurs, ou encore le Procureur général de votre État.

Achats effectuels en lowa : Ce formulaire doit etre signe et dated par l'acheteur et le vendeur avant la consommation du produit.

Ce formuale doit etre conservé dans les dossiers du vendeur pendant un minimum de deux ans.

Acheteur :

Nom

Adresse

Ville

État

Signature Date

Vendeur :

Nom

Adresse

Vidode

Etapostal

Signature Date

*Si voite piece GE Apliances s'avre defectueuse en raison d'un vice de fabrication durant la periode de trente jours suivant la date d'achat d'origine, nous you offrirons, a notre discretion et sans frais, une piece neuve ou reconstruite. Retournez la piece defectueuse au fournisseur ou s'est effectuel l'achat accompagnnee d'une copie de la preuve d'achat de la piece. Si la piece s'avre defectueuse et qu'elle ne presente aucun signe d'usage abusif, elle sera replacee. La garantie ne couvre pas la defectuosite de pieces qui ont ete endommagees alors quelles etaient en sua possession, dont I'usage a ete abusif, ou dont I installation est incorre cate. Elle ne couvre pas les frais de retour de la piece au fournisseur ou I'achat a eu lieu, ni les couts de main-d'oeuvre pour la retirer ou I'installer afin de diagnostiquer la defectuosite. Elle ne couvre pas les pieces dont I'usure decoule d'une utilisation commerciale, a l'exception des equipments de climatisation. En aucune circumstance GE Appliances ne sera tenue responsable des dommages indirects.

Fiche technique de performance Modèle : GE Appliances XWFE

Syste cei par 1APMO R&T en vertu des normes 42, 53, 401 de la NSF/ANSI relatives a la reduction des allégations specifiées sur la fiche technique de rendement et le site iapmort.org.

Le rendement reel peut varier selon les conditions locales de I'eau.

Substance testé e pour réduction	Concentration d'essai de l'influent (mg/L)	Concentration max. admissible dans l'eau du produit (mg/L)	Réduction moy. (%)
Goût et odeur chloro 2.0 mg/L +/- 10% N	N/A 96.9
Goût et odeur chloramine 3.0 mg/L +/- 1	0% 0.5 96.9
Particules, Classe I	Au moins 10 000/mL	N/A 91.4
Oocystes	50,000/L	N/A	>99.99
Plomb	0.15	0.01 98.85
Mercure	0.006	0.002 96.3
Amiante	107 à 108 fibres/L	N/A >99
Toxaphène	0.015 +/- 10%	0.003	86.95
SCC (substitut de chloroforme C	0.300	0.015 99.7
Alachlor	0.050	0.001 >98
Atrazine	0.100	0.003 >97
Benzène	0.081	0.001 >99
Carbofuran	0.190	0.001 >99
léttrachloride de carbone	0.078	0.0018 98
chlorobenzène	0.077	0.001 >99
chloropicrine	0.015	0.0002 99
2, 4-D	0.110	0.0017 98
dibromochloropropane (DBCP)	0.052	0.00002	>99
o-Dichlorobenzene	0.08	0.001 >99
p-Dichlorobenzene	0.040	0.001 >98
1,2-dichloroethane	0.088	0.0048 95
1,1-dichloroethylene	0.083	0.001 >99
cis-1,2-dichloroethylene 0.170	0.0006	>99
trans-1,2-dichloroethylene	0.086	0.001 >99
1,2-dichloropropane	0.080	0.001 >99
cis-1,3-dichloropropylene	0.079	0.001 >99
dincsebe	0.170	0.0002	99
Endrine	0.053	0.00059	99
Éthylbenzène	0.088	0.001 >99
éthylène dibromide (EDB)	0.044	0.00002	>99
bromochloroacetonitrile	0.022	0.0005	98
dibromoacetonitrile	0.024	0.0006	98
dichloroacetonitrile	0.0096	0.0002 98
trichloroacetonitrile	0.015	0.0003	98
1,1-dichloro-2-propanone	0.0072	0.0001 99
1,1,1-trichloro-2-propanone	0.0082	0.0003 96
heptachlor (H-34, Heptox)	0.025	0.00001	>99
heptachlorépoïde	0.0107	0.0002 98
hexachlorobutadiène	0.044	0.001 >98
hexachlorocyclopentadiène	0.060	0.000002	>99
Lindane	0.055	0.00001	>99
methoxychloride	0.050	0.0001	>99
pentachlorophenole	0.096	0.001 >99
simazine	0.120	0.004 >97
Styrene	0.150	0.0005	>99
1,1,2,2-tetrachloroethane	0.081	0.001 >99
Téltrachloroethylene	0.081	0.001 >99
Toluene	0.078	0.001	>99
2,4,5-TP (silvex)	0.270	0.0016	99
Acide tribromoacétique 0.042	0.001 >98
1,2,4-Trichlorobenzene 0.160	0.0005	>99
1,1,1-trichloroethane	0.084	0.0046	95
1,1,2-trichloroethane	0.150	0.0005	>99
trichloroethylène	0.180	0.0010	>99
bromoforme	0.300	0.015 95
bromodichloromethane 0.300	0.015	95
chlorodibromomethane 0.300	0.015	95
xylènes	0.070	0.001 >99
Méprobamate	400 +/- 20%	60	95.5
Aténolol	200 +/- 20%	30	95.9
Carbamazepine	1400 +/- 20%	200 98.6
diethyltoluamide (DEET)	1400 +/- 20%	200 98.6
Métolachlor	1400 +/- 20%	200 98.7
Triméthoprime	140 +/- 20%	20	96.1
Linuron	140 +/- 20%	20	96.6
TCEP	5000 +/- 20%	700 98.1
TCPPI	5000 +/- 20%	700 98.1
Phenytoine	200 +/- 20%	30	96
Ibuprofene	400 +/- 20%	60	95.9
Naproxéne	140 +/- 20%	20	96.5
Estrone	140 +/- 20%	20 97.1
Bisphenol A	2000 +/- 20%	300 99.1
Nonylphénol	1400 +/- 20%	200 97.3

Conditions d'application/Parametes d'alimentation d'eau

Débit de service 0,5 gal./min. (1,89 l/min.)

Alimentation d'eau Eau potable

Pression d'eau 25-120 psi (172-827 kPa)

Température de l'eau 33°F-100°F (0.6°C-38°C)

Capacité 170 gallons (643,5 litres)

Le rendement du produit sera conforme à ce qui est promis à condition que l'installation, l'entretien et le remplacement du filtre s'effectuent selon les recommendations du fabricant.

REMARQUE: Bien que les tests aient eté réalisés dans des conditions Bien que les tests aient eté réalisés dans des conditions de laboratoire.

Cartouche de rechange : XWFE. Pour une estimation du coût des pieces de rechange, visitez notre site Web cafeappliances.ca.

AVENTISSEMENT

Pour réduire le risque associé à l'ingestion de contaminants :

• N'utilise pas l'appareil avec de I'eau d'une qualite incertaine ou non potable sur le plan microbiologique sans une désinfection en amont et en aval du systeme. Les systèmes homologues relativement à la réduction d'ocystes peuvent être utilisés avec de I'eau désinfectée pouvant contenir des oocystes filtrables.

AVIS

Pour réduire le risque de fuite ou d'inondation et pour garantir un rendement optimal du filtré :

• Lisez et observer les instructions d'utilisation avant l'installation et l'utilisation de ce système.
• L'installation et l'utilisation DOIVENT satisfaisse tous les codes de plomberie locaux et nationaux.
• Ne procédez pas à l'installation si la pression d'eau excéde 120 psi (827 kPa). Si votre pression d'eau excéde 80 psi (552 kPa), vous doivent poser une valve de limitation de pression. Faites appel à un plombier si vous avons des doutes sur la façon de mesurer toute pression d'eau.
• Ne procédez pas à l'installation si une condition de coup de bélier est susceptible de survenir. Si cette condition existe, vous doivent poser un antibélier. Faites appel à un plombier si vous aurez des doutes sur la manière d'identifier cette condition.
• Ne procédez pas à l'installation sur des conduites d'eau chaude. La température température de service maximale de l'eau pour ce système de filtré est de 100^ (38 °C).
• Protégéz le filtré contre le gel. Drainez le filtré lorsque la température tombe sous 33^ (0,6^) .
• Remplacez la cartouche filtrante jetable tous les six mois, ou plus tout si vous vous constatéz une réduction appréciable du débit d'eau.
  L'omission de replacer la cartouche filtrante jetable aux intervalles recommends peut mener a une reduction du rendement du filtré et au fendillement du boîtier du filtré, entrainant ainsi des fuites ou l'inondation.
• Ce système a eté mis à l'essai conformément aux normes 42, 53 et 401 de la NSF/ANSI relatives à la réduction des substances énumérées ci-dessous. La concentration des substances mentionnées dans l'eau entrant dans le système a eté réduite à une valeur inférieure ou égale à la limite admissible pour l'eau quittant le système, tel que stipulé dans les normes 42, 53 et 401 de la NSF/ANSI.

Le systeme XWFE est certifié par l'IAPMO R&T en vertu des normes 42,53,401 et P473 de la NSFIANSI relatives à la réduction des allégations spécifiées sur la fiche technique de rendement et le site iaparm.org.

Soutien au consommateur

Site Web de Café

Voues aue une quostion ou you avess beoin d'aide pour vroe appareil electromnager? Visitez le site Web de Caf 24 heures par jour, tous les jours de l'annnee! Vou pouve auy trouver dautres formidables produits Caf et tirer avantage de tous nos services d'assistance en ligne. Aux Etats-Unis : cafeappliances.com

Enregistrez votre électroménager

Enregistrez votre nouvel apparéil en ligne au moment qui vous convient le mieux! L'enregistrement de votre produit dans les déliés prescrits permet une meilleure communication et un service rapide, selon les modalités de votre garantie, si besoin est. Vous pouvez également envoyer par courrier la carte d'enregistrement pré-imprimée qui se trouve dans l'emballage de votre apparéil.

Aux États-Unis : cafeappliances.com/register

Service de réparation

Un service de réparation expert Café se trouve à quelques pas de chez vous. Rendez-vous sur notre site et programmez, à votre convenance, une visite de réparation à n'importe quel jour de l'année.

Aux États-Unis : cafeappliances.com/service

Procurez-vous une prolongation de garantie Café et informez-vous des rabais spéciaux en vigueur pendant la durée de votre garantie. Vous pouze vous la procurer en ligne en tout temps. Les services Café seront toujours disponibles après l'expiration de la garantie. Aux États-Unis :cafeappliances.com/service

Pieces et accessoires

Les personnes ayant les compétences requises pour réparer elles-mêmes leurs apparciels peuvent receivevoir directement à la maison des pieces ou accessoires (les cartes VISA, MasterCard et Discover sont acceptées). Commandez en ligne 24 heures par jour.

Aux États-Unis : cafeappliances.com

Les instructions containes dans le present manuel comportent des procedures que tout utiliseur peut effectuer. Les autres types de réparation doivent généralement être confiés à un technicien qualifié. Usez de prudence : une réparation ou un entretien mal effectués peuvent rendre l'utilisation de l'appareil dangereuse.

Communiquez avec nous

Si you n'etes pas satisfait du service après-vente de Café, communiquez avec nous depuis notre site Web en fournissant tous les détails dont votre numero de téléphone, ou écrivez à :

Aux États-Unis : General Manager, Customer Relations | Café, Appliance Park | Louisville, KY 40225
cafeappliances.com/contact

Imprimé aux États-Unis.

CAFE

DISTINCT BY DESIGN

ACIER INOXYDABLE RÉSISTANT AUX EMPREINTES DIGITALES*, ACIER INOXYDABLE NOIR, ARDOISE, ARDOISE FONÇEE, SURFACE PINTE, VIDRIO - Directives pour nettoyer les surfaces extérieures, les poignées de porte et les garnitures

N'tilisez PAS de nettoyants pour acier inoxydable sur les surfaces de porte.

IMPORTANT : L'utilisation de produits inappropriés peut endommager le fini extérieur de l'acier inoxydable résistant aux empreintes digitales et de l'acier inoxydable noir. Veuillez suivre ces instructions et utiliser seulement les articles appropriés ci-dessous pour nettoyer les surfaces de votre électroménager.

• Afin de prévenir leur détérisation, nettoyez les surfaces interieure/extérieure avec de l'eau tiède, un savon ou un détergent doux, et un linge doux ou en microfibres.
• Afin de prévenir les rayures et les taches d'eau, sechez les surfaces de l'électroménager en les essuyant avec un chiffon doux propre ou un linge en microfibres.

UTILISER NE PAS UTIL	SER
Linge ou éponge deux et propres Chiffon en microfibrés	Linges abrasifs, essuie-tout, éponges à récurer (avec ou sans savon), tampons à récurer ou en laine d'accier.
Détergent doux dans eau chaude.	Poudres, liquides, ou vaporisateurs abrasifs. Vaporisateurs pour fenêtres, ammoniac ou javel Nettoyants à base d'agrumes ou de plantes. Nettoyants acides ou à base de vinaigre.	Nettoyants pour le four. Nettoyants alcalins Nettoyants pour acier inoxydable

ACIER INOXYDABLE - Directives pour nettoyer les surfaces extérieures, les poignées de porte et les garnitures

REMARQUE: Ne laissez PAS un nettoyant pour acier inoxydable venir au contact de pieces en plastique telles que garnitures, quincaillerie de poignée ou doublres. Si un contact non intentionnel d'un nettoyant avec une piece en plastique survient, nettoyez la piece en plastique avec une éponge et un détergent doux mélange dans l'eau chaude.

UTILISER NE PAS UTILISER
Linge ou éponge doux et propres Linges abrasifs, éponges à récur	er, tampons à récurer ou en laine d'acier.
Détergent doux dans eau chaude. Nettoyants pour acier inoxydable approuvés; visitez la boutique de pièces GE Appliances pour des nettoyants pour acier inoxydable approuvés : cafeappliances.com-parts. On peut utiliser des nettoyants à base d'acide oxalique tels que Bar Keepers Friend Soft Cleanser™ pour éliminer la rouille de surface, le ternissement et les petites taches sur les surfaces en acier inoxydable seulement.	Poudres ou vaporisateurs abrasifs. Vaporisateurs pour fenôtres ou ammoniac. Nettoyants à base d'agrumes ou de plantes. Nettoyants acides ou à base de vinaigre. Nettoyants pour le four. Nettoyants qui contiennent de l'acétone (propanone). Tout nettoyant avec AVERTISSEMENT relatif au contact du plastique.

Lorsque la
porte de
gauche est
plus basse
que la porte
de droite.

Lorsque la
porte de
gauche est
plus haute
que la porte
de droite.

Para modelos con 2 cajones:

NOTA: No ajuste en excesso o se pourrait la tuberia.

ENRUTE LA TUBERIA
