SSR-820G-IHR - Chauffage Master - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de chauffage	Chauffage électrique
Puissance	820 W
Dimensions	Compact, adapté pour les petits espaces
Utilisation	Idéal pour le chauffage d'appoint dans les pièces de vie
Contrôle de la température	Thermostat intégré pour un réglage précis
Maintenance	Nettoyage régulier de la grille d'aération recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Consommation énergétique	Économie d'énergie grâce à un fonctionnement optimisé
Garantie	Garantie constructeur de 2 ans
Accessoires inclus	Câble d'alimentation, notice d'utilisation

FOIRE AUX QUESTIONS - SSR-820G-IHR Master

Comment régler la température sur le Master SSR-820G-IHR ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si le chauffage ne s'allume pas ?

Vérifiez d'abord que l'appareil est branché sur une prise fonctionnelle. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Le Master SSR-820G-IHR fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal, mais si vous entendez des bruits forts ou inhabituels, il peut s'agir d'un problème. Dans ce cas, éteignez l'appareil et contactez le service client.

Comment nettoyer le Master SSR-820G-IHR ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits abrasifs ou de l'eau directement sur l'appareil.

Est-il sécuritaire de laisser le chauffage allumé toute la nuit ?

Il est généralement conseillé de ne pas laisser les appareils de chauffage sans surveillance pendant de longues périodes. Assurez-vous de suivre les recommandations de sécurité fournies dans le manuel d'utilisation.

Quelle est la consommation électrique du Master SSR-820G-IHR ?

La consommation électrique dépend de la température réglée et de la durée d'utilisation. Vérifiez l'étiquette énergétique de l'appareil pour plus de détails sur la consommation en kW.

Comment puis-je savoir si le chauffage est en mode éco ?

Le mode éco est généralement indiqué par un voyant lumineux sur le panneau de contrôle. Consultez le manuel d'utilisation pour des instructions spécifiques sur l'activation du mode éco.

Que faire si l'appareil dégage une odeur étrange ?

Une légère odeur peut être normale lors de la première utilisation, mais si l'odeur persiste, éteignez l'appareil et vérifiez qu'il n'y a pas de poussière ou de débris à l'intérieur. Si le problème continue, contactez le service client.

MODE D'EMPLOI SSR-820G-IHR Master

Manuel de L'utiliateur et Instructions D'utilisation

Numéros de Modèles

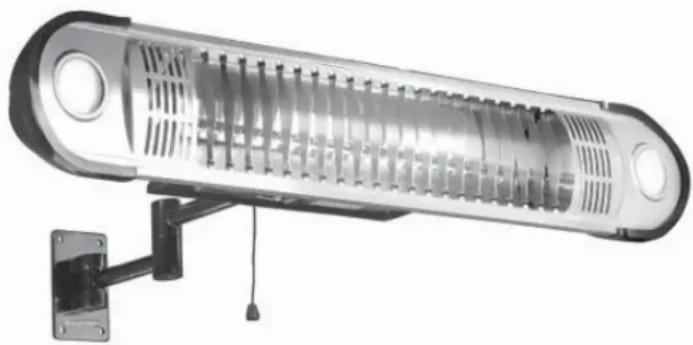

SSR-820R-IHR / SSR-820G-IHR

NE PAS utiliser en présence d'explosifs ou de vapeurs inflammables.

▲ AVERTISSEMENT

UTILISER CET APPAREIL UNIQUEMENT COMME DÉCRIT DANS CE MANUEL. TOUTE AUTRE UTILISATION NON RECOMMANDÉE PAR LE

FABRICANT PEUT PROVOQUER UN INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE.

Table des Matières

Informations sur la Sécurité	1-2
Caractéristiques	3
Montage	4-5
Fonctionnement	6
Entretien	7

Dépannage	8
Vue Éclatée des Pièces	9
Liste des Pièces	9
Garantie	10

Informations sur la Sécurité

⚠ AVERTISSEMENT	UN INCENDIE OU UNE EXPLOSION PEUVENT SE PRODUIRE! L'appareil de chauffage possède des éléments qui provoquent des arcs électriques ou des étincelles à l'intérieure. Ne l'utilisez pas dans des endroits où de l'essence, de la peinture, ou des liquides inflammables sont utilisés ou entreposés.
⚠ AVERTISSEMENT	RISQUE D'INCENDIE. Pour empêcher un incendie, ne bloquez pas les prises ou sorties d'air de quelque manière que ce soit. Ne l'utilisez pas sur les surfaces molles, tel qu'un lit où les ouvertures peuvent être obstruées. L'appareil de chauffage doit être tenu à distance de toutes obstructions. Maintenez un minimum d'un mètre de dégagement vers l'avant et de 30 cm sur les côtés. Les appareils de chauffage doivent être gardés propre de peluche, de poussière et de débris
⚠ AVERTISSEMENT	DANGER DE BRÛLURES. Cet appareil de chauffage est chaud quand il est en fonctionnement. Pour éviter les brûlures, ne laissez pas votre peau nue toucher les surfaces chaudes. Si disponibles, utilisez les poignées de protection pour déplacer l'appareil de chauffage.
⚠ AVERTISSEMENT	UNE SURCHAUFFE OU UN INCENDIE PEUVENT SE PRODUIRE. Ne placez pas l'appareil de chauffage derrière des portes
⚠ AVERTISSEMENT	Afin d'éviter tout risque de choc électrique, ne pas immerger l'appareil, la fiche ou le cordon dans l'eau ou vaporiser avec des liquides.
⚠ AVERTISSEMENT	NE PAS faire passer le cordon sous la moquette. NE PAS couvrir le cordon avec des carpettes, des tapis de corridor ou des revêtements semblables. NE PAS acheminer le cordon sous le mobilier ou les appareils électroménagers. Faire passer le cordon à l'écart des endroits très passants et de manière à ce qu'il ne présente pas un risque de trébuchement.
⚠ AVERTISSEMENT	NE PAS utiliser la chaufferette si le cordon ou la fiche est endommagé. Jeter la chaufferette ou la retourner dans un centre de service autorisé pour la faire vérifier ou réparer.
⚠ AVERTISSEMENT	RISQUE DE CHOC ÉLECTRIQUE. Brancher uniquement à une prise de courant correctement mise à la masse. Ne pas insérer ou permettre l'insertion de corps étrangers dans des prises d'air de ventilation ou des bouches d'évacuation de l'air, car cela risquerait de causer un choc électrique ou un incendie, ou encore d'endommager la chaufferette. Débrancher la chaufferette avant d'effectuer tout entretien ou lorsqu'elle n'est pas utilisée; pour débrancher la chaufferette, tourner la commande à la température la plus basse, puis retirer la fiche de la prise.
⚠ AVERTISSEMENT	NE JAMAIS SUSPENDRE D'OBJETS À LA CHAUFFERETTE INSTALLÉE.
⚠ AVERTISSEMENT	Une supervision étroite est nécessaire lorsqu'un appareil est utilisé par un enfant ou à proximité d'un enfant.
⚠ AVERTISSEMENT	RÉSIDENTS DE LA CALIFORNIE: Ce produit contient des produits chimiques, dont le plomb, connue à l'État de Californie pour causer des malformations congénitales ou d'autres troubles de la reproduction.Se laver les mains après manipulation.

© 2015, Pinnacle Products International, Inc. Manuel de L'utilisateur Chauffage à Infrarouge

Informations sur la Sécurité

⚠AVERTISSEMENT Tournez l'alimentation électrique sur la position arrêt au tableau électrique (disjoncteur ou boîte à fusibles) et verrouillez ou étiquetez la porte du tableau électrique pour empêcher quiconque de remettre l'alimentation en marche pendant que vous travaillez sur l'appareil de chauffage. Lors de l'utilisation des appareils électriques, les précautions les plus élémentaires doivent toujours être suivies pour réduire le risque d'incendie, de décharges électriques et de blessures aux personnes, y compris les précautions suivantes.

⚠AVERTISSEMENT Lisez toutes les instructions avant d'utiliser cet appareil de chauffage.

• Une extrême prudence est nécessaire lorsqu'un appareil est utilisé par ou à proximité d'enfants ou de personnes handicapées.
  – N'utilisez pas à l'extérieur.
• Cet appareil de chauffage n'est pas destiné à un usage dans les salles de bains, les buanderies ou des emplacements en intérieur similaires. Ne placez jamais l'appareil de chauffage là où il peut tomber dans une baignoire ou dans tout autre récipient rempli d'eau.
  – N'utilisez pas le radiateur dans des endroits humides ou mouillés.
• Placez toujours le radiateur sur une surface plane et stable.
• Ne placez pas l'appareil de chauffage contre des surfaces de papier peint ou de panneau de fibre à faible densité.

▲ AVERTISSEMENT RISQUE DE CHOC ÉLETRIQUE!

• TOUJOURS utiliser uniquement l'alimentation électrique (tension et fréquence) indiquée sur la plaque signalétique de l'appareil de chauffage.
• TOUJOURS utiliser seulement des prises ou des rallonges à trois broches et avec mise à la terre.
• TOUJOURS débrancher l'appareil de chauffage lorsqu'il n'est pas en service.
• TOUJOURS installer l'appareil dans un endroit où il n'est pas directement exposé au vent, à la pluie, aux gouttes ou aux éclaboussures d'eau.

▲ AVERTISSEMENT MISE EN GARDE! CHAUD DURANT L'OPÉRATION. NE PAS TOUCHER.GARDER HORS DE LA PORTÉE DES ENFANTS ET DES ANIMAUX ET À L'ÉCART DES VÊTEMENTS OU DE TOUT MATÉRIAU COMBUSTIBLE.

- Garder tous les matériaux combustibles à l'écart de cet appareil de chauffage.

Dégagement Minimal Par Rapport Aux Combustibles
	SSR-820R-IHR S	SR-820G-IHR
Avant	3 ft. 3 ft.
Haut	1 ft. 1 ft.
Côtés	1 ft. 1 ft.

i Recherchez cette icône dans le manuel pour des conseils utiles sur la façon d'assembler, d'utiliser et de nettoyer votre appareil de Chauffage à Infrarouge.

Caractéristiques

Modèle # SSR-820R-IHR SSR-820G-IHR
Type D'ampoule Ampoule	Rouge Rubis Ampoule Enduite	D'or
Puissance (Watts) 1,500	1,500
Puissance (BTU) 5,100	5,100
Puissance 120V~60Hz	120V~60Hz
Ampères 12.5 12.5
Surface Chauffée (Ft. ^2 ) 150	150

Spécifications sujettes à modification sans préavis.

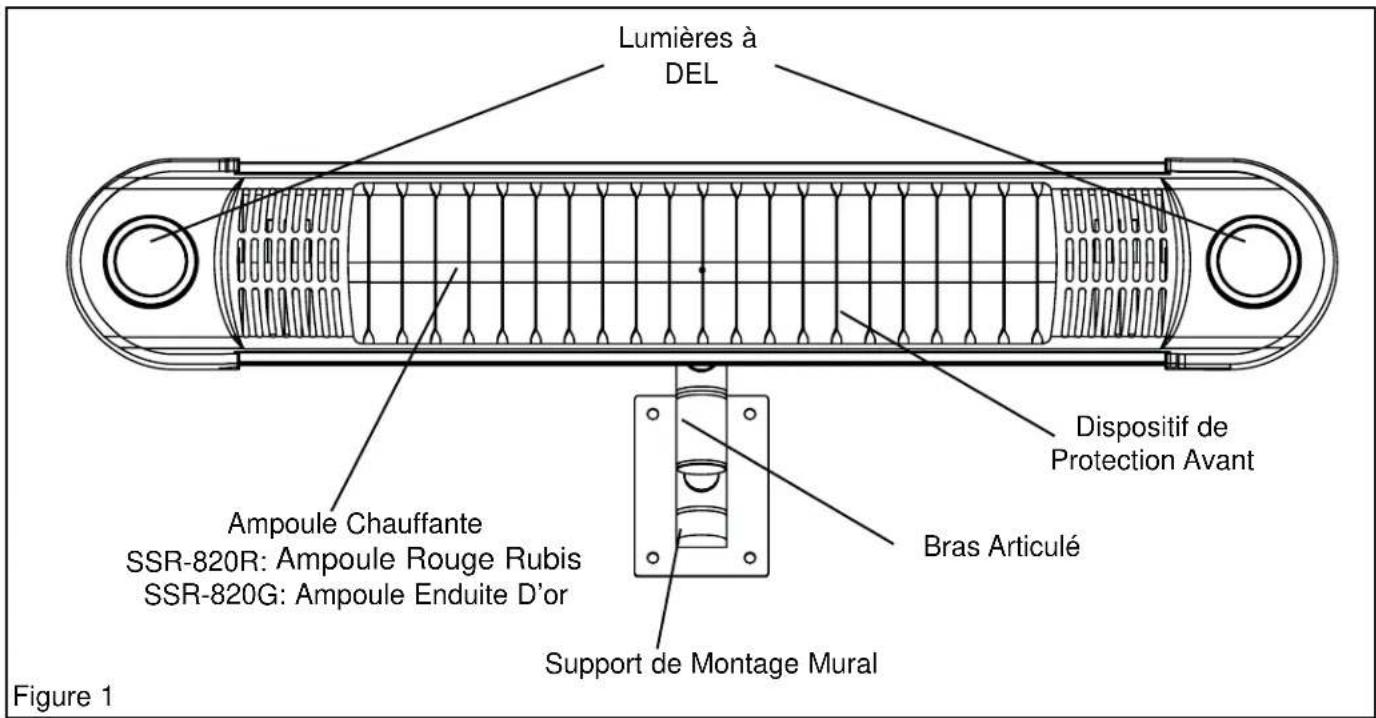

Lumières à DEL Dispositif de Protection Avant Ampoule Chauffante SSR-820R: Ampoule Rouge Rubis SSR-820G: Ampoule Enduite D'or Bras Articulé Support de Montage Mural Figure 1

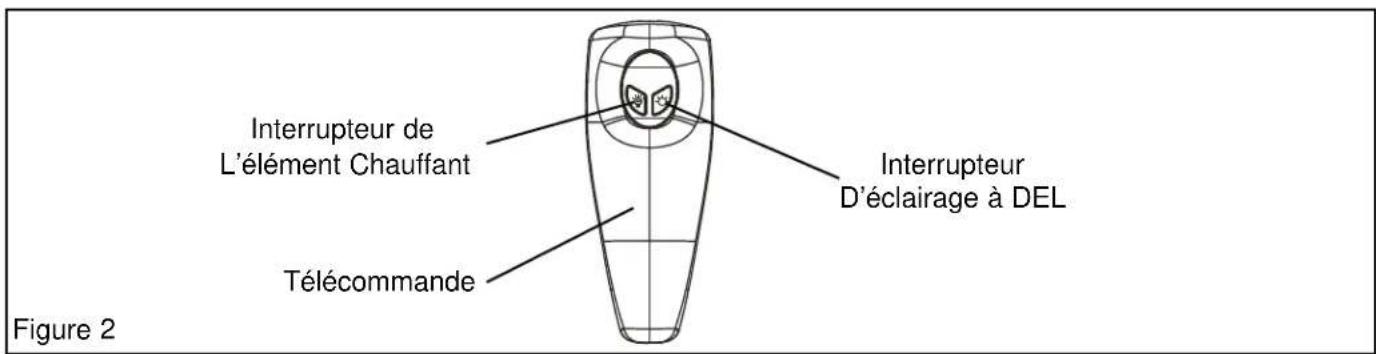

Interrupteur de L'élément Chauffant Télécommande Interrupteur D'éclairage à DEL Figure 2

Montage

- Retirez l'appareil et tout le matériel d'emballage du carton.

Contenu de la Boîte

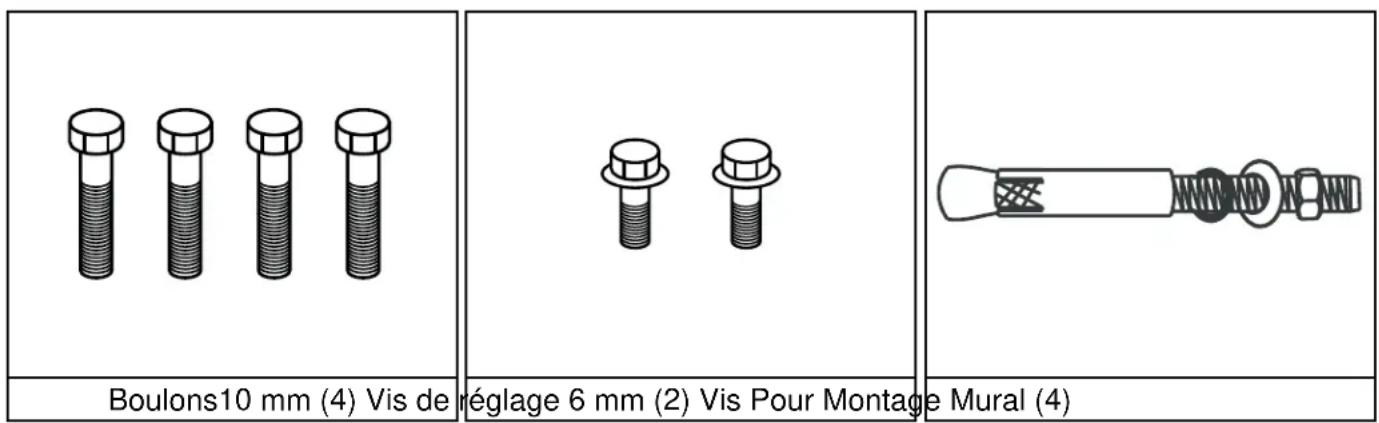

Boulons10 mm (4) Vis de réglage 6 mm (2) Vis Pour Montage Mural (4)

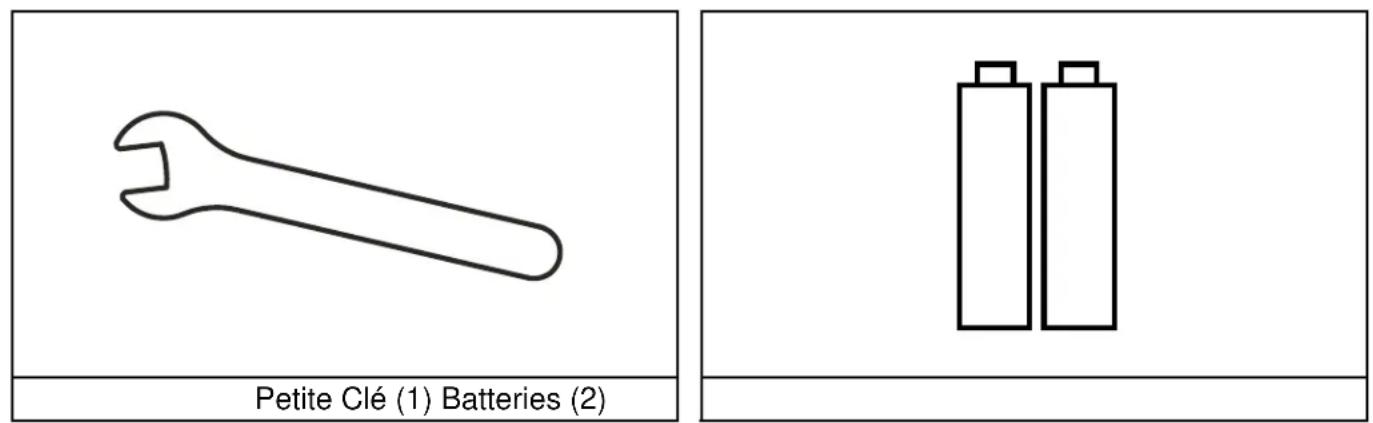

Petite Clé (1) Batteries (2)

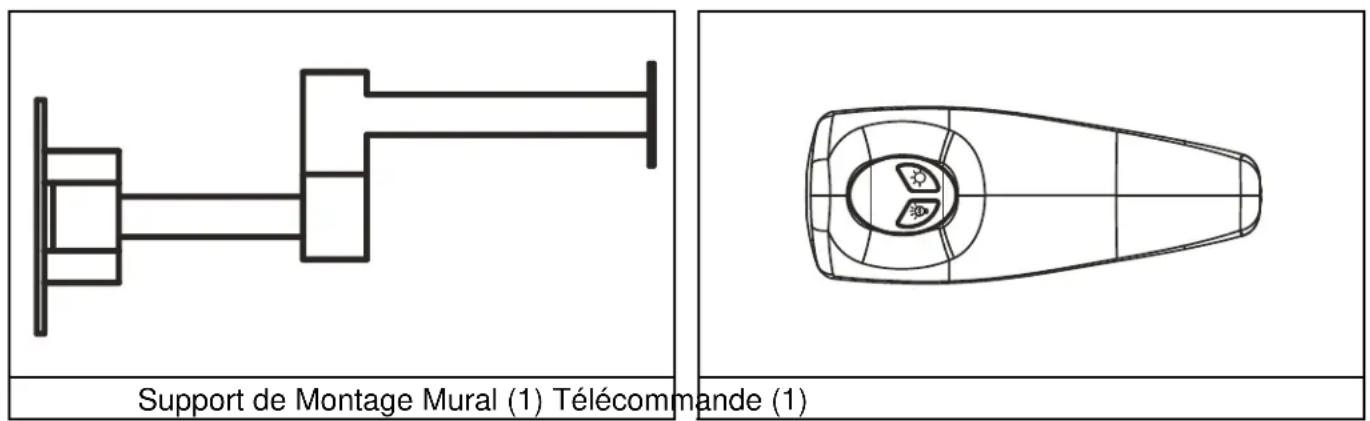

Support de Montage Mural (1) Télécommande (1)

Pièces Manquantes? Composez le 800-641-6996 Pour Obtenir de L'aide

Montage

Montage:

Montage Mural Suspendu

1. Retenir les bras articulés au support de montage mural à l'aide des vis de calage et des boulons hexagonaux intégrés.

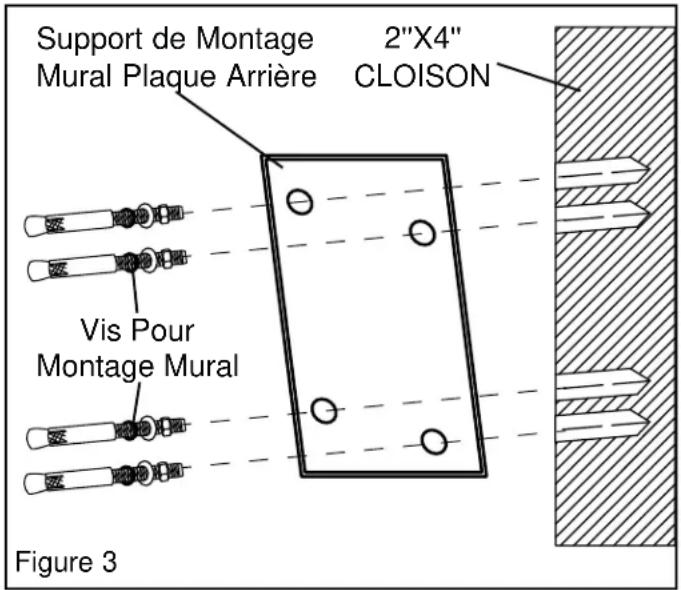

2. Fixer le support de montage à un montant de cloison tel qu'illustré ci-dessous à l'aide de quatre (4) vis de montage mural incluses. (Figure 3)

i Conseil: Utiliser la plaque arrière du support de montage mural comme modèle pour percer les avant-trous pour les vis de montage.

Support de Montage Mural Plaque Arrière 2"X4" CLOISON Vis Pour Montage Mural Figure 3

⚠ PRÉCAUTION L'installateur DOIT s'assurer que le support de montage mural est fixé à un MONTANT de cloison de 2 x 4 po qui peut supporter continuellement 11,34 kg (25 lb).

En Utilisant les Bras Articulés

1. Desserrer les bras articulés à l'aide de la vis de pression et les boulons hexagonaux intégrés.
2. Placer les bras articulés à l'angle désiré.
3. Retenir les bras articulés en place en serrant la vis de pression et les boulons hexagonaux.

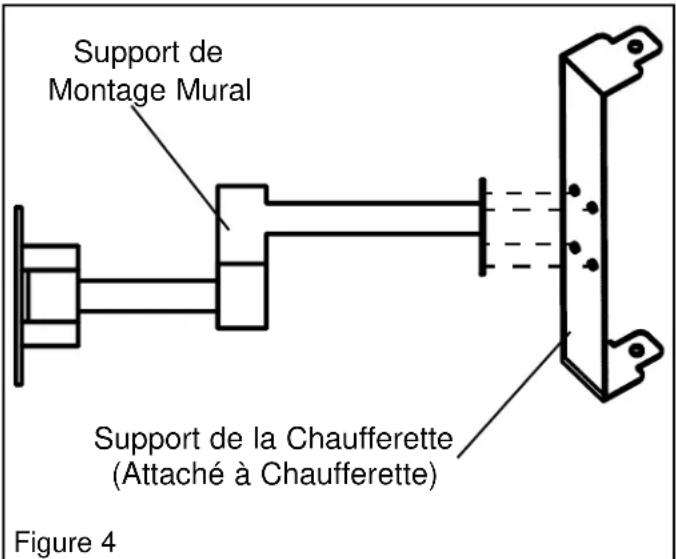

Fixer la Chaufferette au Montage Mural

1. Le support de la chaufferette inclinable est fixé au corps chauffant à l'aide de deux vis à bouton.
2. Fixer le support de la chaufferette au support de montage mural à l'aide de quatre (4) vis de 10 mm. (Figure 4)

Support de Montage Mural Support de la Chaufferette (Attaché à Chaufferette) Figure 4

REMARQUE: Le support de montage et le poteau sont conçus pour soutenir le poids de la chaufferette seulement. NE PAS suspendre d'objets autres que la chaufferette sur le support de montage.
▲ AVERTISSEMENT NE PAS MONTER LA CHAUFFERETTE AU PLAFOND. MONTER UNIQUEMENT DE LA MANIÈRE DÉCRITE CI-DESSUS SUR UN MONTANT DE CLOISON DE 2 X 4 PO.

En Utilisant le Support Inclinable

1. Desserrer le support inclinable en utilisant les vis à bouton
2. Placer le support inclinable à l'angle souhaité.
3. Retenir le support de tête inclinable en serrant les vis à bouton.

Fonctionnement

Fonctionnement de la Chaufferette:

Commandes de la Chaufferette

1. Brancher le cordon d'alimentation dans une prise de courant C.A. de 120 V. (Voir les méthodes de mise à la masse)
2. Utiliser le cordon de traction pour mettre la chaufferette sous tension et hors tension. Le voyant rouge sur le couvercle arrière va s'allumer pour indiquer que l'appareil est sous tension.
3. Une fois que l'appareil est sous tension, utiliser le bouton-poussoir à l'arrière de la chaufferette pour contrôler l'élément chauffant et les voyants DEL. (Voir le tableau ci-dessous.)

Commande à Bouton-Poussoir
Appuyer 1 Fois	Et l'élément chauffant s'allume.
Appuyer 2 Fois	Éteindre l'élément chauffant.Allumer les lumières DEL.
Appuyer 3 Fois	Et l'élément chauffant s'allume.Allumer les lumières DEL.
Appuyer 4 Fois	Éteindre l'élément chauffant.Éteindre les lumières DEL.

Télécommande
Bouton Gauche
Appuyer 1 Fois	Allumer les lumières DEL.
Appuyer 2 Fois	Éteindre les lumières DEL.
Bouton Droit
Appuyer 1 Fois	Et l'élément chauffant s'allume
Appuyer 2 Fois	Éteindre l'élément chauffant

Instructions de Mise à la Terre

SSR-820R-IHR / SSR-820G-IHR:

- Cet appareil de chauffage fonctionne sur 120 volts. Le cordon possède une fiche, comme illustré en A (ci-dessous). Un adaptateur, comme illustré en C, est disponible pour le raccordement de fiches à trois broches y compris une de terre dans des prises à deux trous. La patte de mise à la terre verte sortant de l'adaptateur doit être raccordée à une mise à la terre permanente comme, par exemple, une boîte de sortie correctement mise à la terre. L'adaptateur ne doit pas être utilisé si une prise à trois fentes de mise à la terre est disponible.

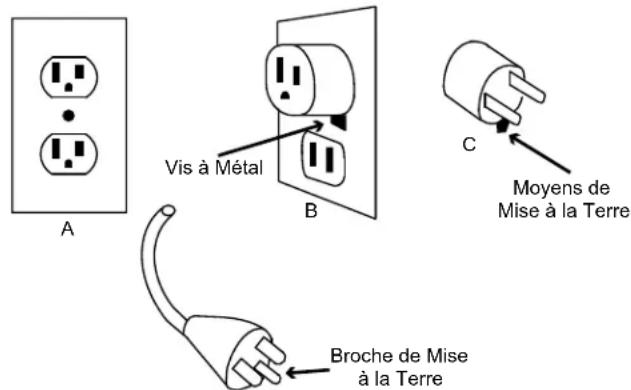

Méthodes de Mise à la Terre

A Vis à Métal B C Moyens de Mise à la Terre Broche de Mise à la Terre

Figure 5

Entretien

▲AVERTISSEMENT

TOUJOURS DÉBRANCHER LE VENTILATEUR AVANT D'EN FAIRE L'ENTRETIEN.

▲ AVERTISSEMENT

RISQUE DE BRÛLURES! CETTE CHAUFFERETTE EST CHAUDE DURANT LE FONCTIONNEMENT. LAISSER COMPLÈTEMENT EFFECTUER L'ENTRETIEN OU L'ENTREPOSAGE.

▲AVERTISSEMENT

Lorsque des réparations ou le remplACEMENT d'un composant exigent le retrait ou le débranchement d'un dispositif de sécurité, ce dispositif ebranché ou réinstallé avant d'utiliser ce ventilateur.

Nettoyage:

1. Nettoyer la coquille extérieure de la chaufferette avec un chiffon doux humide.
2. Assécher la coquille extérieure de la chaufferette avec un chiffon doux et laisser sécher complètement avant l'utilisation.
3. Ne pas utiliser d'abrasifs, de brosses dures ou de tampons à récurer pour nettoyer la chaufferette.

▲ AVERTISSEMENT

RISQUE D'INCENDIE OU D'EXPLOSION! Ne

pas utiliser d'alcool, d'essence, de cire pour meubles ou métal ou toute autre substance inflammable pour nettoyer cette chaufferette.

i Conseil: Utiliser de l'air comprimé pour nettoyer la saleté ou les débris du dispositif de protection avant ou autour de l'ampoule.

1. Ne pas immerger la chaufferette dans l'eau ou tout autre liquide pour la nettoyer.

Nettoyage:

Entreposage à Court Terme

1. Débrancher la chaufferette de l'alimentation électrique.

REMARQUE : dans le cas des chaufferettes utilisées à l'extérieur, ne pas entreposer à l'extérieur lorsqu'elles ne sont pas utilisées.

Long Term Storage

1. Débrancher la chaufferette de l'alimentation électrique.
2. Enlever la chaufferette du montage.

i Conseil: laisser le support de montage mural suspendu durant la saison morte pour une installation facile lorsque la chaufferette est sortie de l'entreposage.

1. Effectuer toutes les procédures de nettoyage.
2. Enrouler le cordon et la chaufferette dans des sacs-ballots en plastique.
3. Garder dans un endroit sec et frais.

i Conseil: conserver le matériel d'expédition d'origine pour entreposer le ventilateur durant la saison morte.

Dépannage

Probléme Causes Possibles Solution
Aucune alimentation électrique	1. L'appareil n'est pas correctement branché.2. Defective fuse.	1. Brancher l'appareil à une alimentation électrique appropriée.2. Remplacer le fusible.
Le bouton-poussoir ne fonctionne pas	1. L'interrupteur d'alimentation principal est en position Arrêt.	1. Tirer sur le cordon de traction pour mettre l'alimentation principale sous tension.
La télécommande ne fonctionne pas.	1. Les batteries sont épuisées.2. La télécommande n'est pas dirigée vers le capteur de réception.	1. Remplacer les batteries.2. Changer la position de la télécommande et s'assurer qu'elle pointe directement vers le capteur

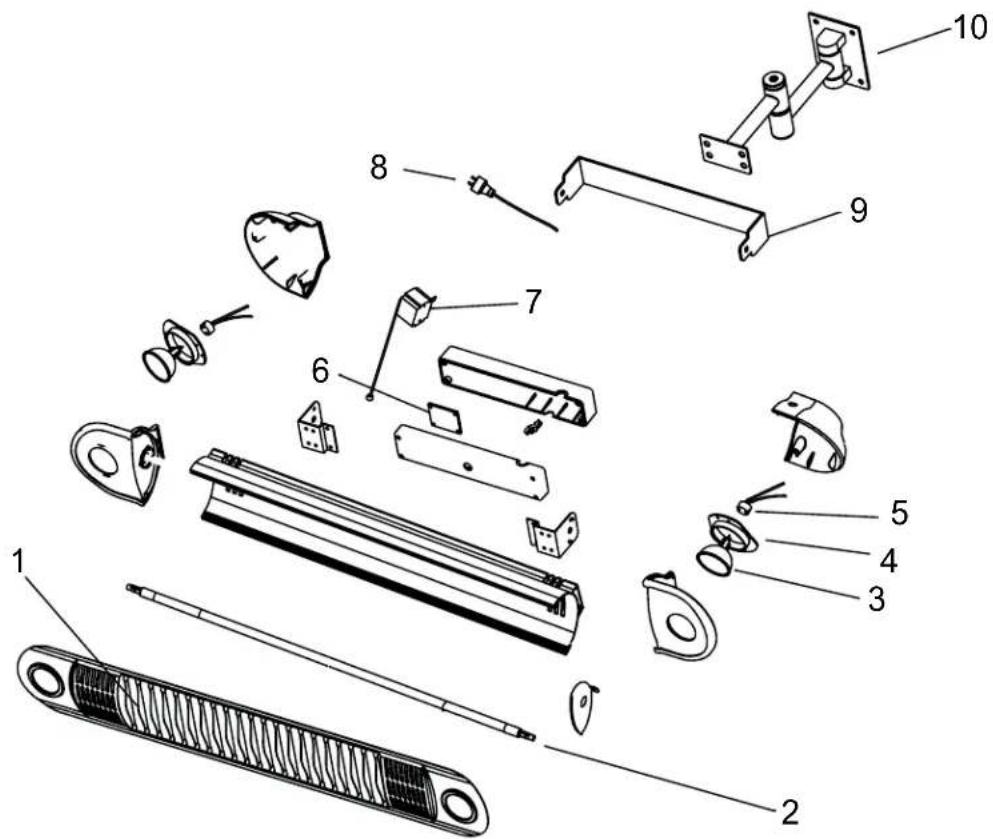

Vue Éclatée des Pièces

Pinnacle Products International, Inc. garantit à l'acheteur au détail d'origine seulement que ce radiateur sera exempt de défauts de matériau et de fabrication pendant une période d'un (1) an à compter de la date de l'achat initiale. Ce produit doit être installé, entretenu et utilisé correctement, en conformité avec les instructions fournies.

Pinnacle Products International, Inc. exige une preuve raisonnable de la date d'achat chez un détaillant ou un distributeur agréé. Il faut donc conserver le ticket de caisse, la facture ou le chèque payé pour l'achat d'origine. Cette garantie limitée couvre uniquement la réparation ou le remplacement des pièces jugées défectueuses dans des conditions d'utilisation et d'entretien normales pendant la période de garantie et Pinnacle Products International, Inc. se réserve le droit de déterminer ceci à sa seule discrétion.

Cette garantie ne s'applique pas à des produits achetés à des fins de location.

Cette garantie limitée ne couvre aucune défaillance ou difficulté d'utilisation résultant d'une usure normale, d'un accident, d'un usage abusif ou incorrect, d'une modification, d'un usage impropre, d'une installation incorrecte ou encore d'une réparation ou d'un entretien incorrects par l'utilisateur ou un tiers. Le fait de négliger d'effectuer l'entretien normal et de routine de ce radiateur, les dommages causés lors de l'expédition ou liés à des insectes, oiseaux ou autres animaux ou encore à tout dommage résultant des conditions météorologiques ne sont pas couverts par cette garantie. En outre, cette garantie limitée ne couvre par les dommages au fini, comme les égratignures, les traces de coups, la décoloration, la rouille ou d'autres dommages résultant des conditions météorologiques, et survenus après l'achat.

Tous les frais de transport pour le retour de produits ou de pièces endommagés sont à la charge de l'acheteur. Sur réception de l'article endommagé, Pinnacle Products International, Inc. examinera l'article en question et déterminera s'il est défectueux. Pinnacle Products International, Inc. réparer a ou remplacera et retournera l'article en port payé.

Si Pinnacle Products International, Inc. détermine que l'article est dans un état d'utilisation normale, ou n'est pas défectueux, il sera retourné en port dû. Cette garantie limitée se substitue à toute autre garantie expresse. Pinnacle Products International, Inc. renonce à toute garantie de produits achetés auprès de vendeurs autres que des détaillants ou distributeurs agréés.

CETTE GARANTIE EXPRESSE EXPIRE APRÈS UNE PÉRIODE D'UN (1) AN, Pinnacle Products International, Inc. RENONCE À TOUTE GARANTIE TACITE INCLUANT, ENTRE AUTRES, TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER. EN OUTRE, Pinnacle Products International, Inc. N'EST AUCUNEMENT RESPONSABLE ENVERS L'ACHETEUR NI ENVERS TOUT TIERS POUR UN QUELCONQUE DOMMAGE PARTICULIER, INDIRECT, PUNITIF, ACCESSOIRE OU FORTUIT. Pinnacle Products International, Inc. n'assume aucune responsabilité pour un quelconque défaut causé par des tiers. Cette garantie limitée donne à l'acheteur des droits légaux spécifiques ; un acheteur pourrait jouir d'autres droits suivant le lieu où il réside. Certaines Provinces ne permettent pas l'exclusion ou la limitation des dommages spéciaux, accessoires ou indirects ni une limitation de la durée d'une garantie ; les limitations ci-dessus pourraient donc ne pas s'appliquer à l'acheteur.

Pinnacle Products International, Inc. n'autorise aucune personne ni entreprise à assumer en son nom une autre obligation ou responsabilité quelconque liée à la vente, à l'installation, à l'utilisation, à l'enlèvement, au retour ou au remplacement de ses appareils et aucune représentation de cette nature ne lie en quelque manière que ce soit Pinnacle Products International, Inc.

Toujours veiller à préciser les numéros de modèle et de série lors de toute réclamation auprès de Pinnacle Products International, Inc. Pour ce faire, utiliser l'espace prévu ci-dessous à cet effet pour noter ces informations.

Register Your Product Online at: http://www.remingtonheater.com/Product_Registration.php

Repérage du Numéro de Série:

Votre numéro de série se trouve sur l'étiquette signalétique de l'appareil de ventilateur. Par exemple : 14010001. Ayez votre numéro de série sous la main avant d'appeler le service clientèle au 800-641-6996.

No de Modèle:

No de Série: ____

Date de L'achat: ____
