Afstellen van de kookzone 24 Kooktabel 24 Frituurfunctie 26 pannen voor de frituurfunctie 26 De temperatuurniveaus 26 Zo wordt dit geprogrammeerd 26 Selecteer de kookzone en stel af op ‹ in de programmeerzone. De kookzone wordt uitgeschakeld en de restwarmte-indicator verschijnt. Aanwijzingen ■ Als er geen pan op de inductiekookzone wordt geplaatst, gaat de geselecteerde vermogensstand knipperen. Na een tijdje wordt de kookzone uitgeschakeld. ■
La cuisson par induction 38 Avantages de la cuisson par induction 38 Récipients 38 Se familiariser avec l'appareil 39 Le bandeau de commande 39 Les zones de cuisson 39 Indicateur de chaleur résiduelle 39 Programmer la plaque de cuisson40 Allumer et éteindre la plaque de cuisson 40 Régler la zone de cuisson 40 Tableau de cuisson 40 Fonction Frire 42 Poêles pour la fonction Friture 42 Les niveaux de température 42 Programmation 42 Tableau 43 Sécurité-enfants 44 Activer et désactiver la sécurité-enfants 44 Fonction Verrouillage pour le nettoyage45 Limitation de temps automatique 45 Afficher la consommation d'énergie 46 Réglages de base 46 Accéder aux réglages de base 47 Soins et nettoyage 47 Plaque de cuisson 47 Cadre de la plaque de cuisson 47 Réparation des pannes 48 Bruit normal pendant le fonctionnement de l'appareil 48 Service après-vente 49 Plats testés 49
Vérifier votre appareil après l'avoir retiré de l'emballage. S'il a souffert de dommages pendant le transport, ne le branchez pas, contactez le Service technique puis indiquez par écrit les dommages observés, sinon le droit à tout type d'indemnisation sera perdu. Cet appareil doit être installé en respectant la notice de montage ci-incluse. Cet appareil est conçu uniquement pour un usage ménager privé et un environnement domestique. Utiliser l'appareil uniquement pour préparer des aliments et des boissons. Surveiller l'appareil lorsqu'il fonctionne. Utiliser l'appareil uniquement dans des pièces fermées.
N'utilisez pas de protections inappropriées ou de grilles de protection enfants. Ces dispositifs peuvent conduire à des accidents. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent.
âgés de 8 ans et plus et qu'un adulte les surveille. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation. Les personnes portant un stimulateur cardiaque ou un dispositif médical similaire doivent prêter une attention toute particulière lorsqu'elles utilisent des plaques de cuisson à induction ou qu'elles se trouvent à proximité de plaques de cuisson à induction en fonctionnement. Consulter un médecin ou le fabricant du dispositif pour s'assurer que celui-ci est conforme à la réglementation en vigueur et en connaître les incompatibilités éventuelles. Risque d'incendie ! ■ L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire. ■ Les foyers deviennent très chauds. Ne jamais poser des objets inflammables sur la table de cuisson. Ne pas conserver des objets sur la table de cuisson. ■ L'appareil devient chaud. Ne jamais ranger des objets inflammables ni d'aérosols dans les tiroirs situés directement sous la table de cuisson. ■ La table de cuisson se coupe automatiquement et ne peut plus être réglée. Elle peut ultérieurement se mettre en service involontairement. Couper le fusible dans la boîte à fusibles. Appeler le service aprèsvente. Risque de brûlure ! ■ Les foyers et leurs alentours (notamment lorsque des cadres sont présents sur les surfaces de cuisson), deviennent très chauds. Ne jamais toucher les surfaces chaudes. Éloigner les enfants. ■ Le foyer chauffe, mais l'affichage ne fonctionne pas. Couper le fusible dans la boîte à fusibles. Appeler le service aprèsvente. Risque d'incendie !
■ Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. ■ De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur. ■ Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles.Appeler le service après-vente. ■ Les fêlures et cassures dans la vitrocéramique peuvent occasionner des chocs électriques. Couper le fusible dans la boîte à fusibles. Appeler le service aprèsvente. Risque de panne ! Cette plaque est équipée d'un ventilateur situé dans sa partie inférieure. Si un tiroir se trouve sous la plaque de cuisson, il ne faut pas y conserver de petits objets ou des papiers. Dans le cas où ils seraient attirés, ils pourraient endommager le ventilateur ou nuire au refroidissement. Laisser une distance minimum de 2 cm entre le contenu du tiroir et l'entrée du ventilateur. ■
■ Les casseroles peuvent se soulever brusquement dû à du liquide se trouvant entre le dessous de la casserole et le foyer. Maintenir toujours le foyer et le dessous de casserole secs.
Attention ! ■ Ils risquent d'entraîner des dommages. Ne pas placer de récipients chauds sur le bandeau de commande, les zones d'indicateurs ou le cadre de la plaque. Ils risquent de provoquer des dommages. La chute d'objets durs ou pointus sur la plaque de cuisson peut entraîner des dégâts. Le papier aluminium et les récipients en plastique fondent sur les zones de cuisson chaudes. L'utilisation de lames de protection n'est pas recommandée sur les plaques de cuisson.
Le tableau suivant présente les dommages les plus fréquents :
La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.
Utiliser un petit récipient pour de petites quantités. Un grand récipient peu rempli consomme beaucoup d'énergie. Pour cuisiner, utiliser peu d'eau. Cela permet d'économiser de l'énergie et de conserver toutes les vitamines et tous les minéraux des légumes. Sélectionner le niveau de puissance le plus bas pour maintenir la cuisson. Un niveau de puissance trop élevé gaspille de l'énergie.
Avantages de la cuisson par induction La cuisson par induction entraîne un changement radical des méthodes traditionnelles, la chaleur étant directement générée dans le récipient. Elle présente de fait une série d'avantages : ■
Certains récipients destinés à la cuisson par induction possèdent une base qui n'est pas entièrement ferromagnétique. Lorsqu'on utilise de grands récipients de moindre surface ferromagnétique, seule la zone ferromagnétique se réchauffe, et la distribution de chaleur peut donc ne pas être homogène. Les récipients à zones d'aluminium dans la base diminuent la surface ferromagnétique ; la puissance fournie peut donc être moins importante, il peut y avoir des problèmes de détection du récipient et il pourrait même ne pas être détecté. Afin d'obtenir de bons résultats de cuisson, le diamètre de la surface ferromagnétique doit, de préférence, être adapté à la taille de la zone de cuisson. Si le récipient n'est pas détecté sur une zone de cuisson, l'essayer sur la zone de diamètre immédiatement inférieure.
Les caractéristiques de la base des récipients peuvent influer sur l'homogénéité du résultat de la cuisson. Des récipients fabriqués dans des matériaux permettant de diffuser la chaleur, comme les récipients "sandwich" en acier inoxydable, qui permettent de répartir la chaleur de manière uniforme, tout en économisant du temps et de l'énergie. Absence de récipient ou taille non adaptée Si le récipient n'est pas posé sur la zone de cuisson choisie, ou si celui-ci n'est pas dans le matériau ou de la taille adéquat(e), le niveau de puissance visualisé sur l'indicateur de la zone de cuisson clignotera. Poser le récipient adapté pour faire cesser le clignotement. Après 90 secondes, la zone de cuisson s'éteint automatiquement. Récipients vides ou à fond mince Ne pas chauffer les récipients vides ni utiliser ceux à fond mince. Bien que la plaque de cuisson soit dotée d'un système interne de sécurité, un récipient vide peut chauffer tellement rapidement que la fonction "désactivation automatique" n'a pas le temps de réagir et peut alors atteindre une température très élevée. La base du récipient peut fondre et endommager le verre de la plaque. Dans ce cas, ne pas toucher le récipient et éteindre la zone de cuisson. Si, après avoir refroidi, celle-ci ne fonctionne plus, contacter le service technique. Détection d'un récipient Chaque zone de cuisson possède une limite minimale de détection de récipient, qui varie en fonction du matériau du récipient utilisé. Pour cette raison, il convient alors d'utiliser la zone de cuisson la mieux adaptée au diamètre du récipient. Détection automatique dans les zones de cuisson doubles ou triples Ces zones peuvent accueillir des récipients de différentes tailles. Selon le matériel et les propriétés du récipient, la zone s'adaptera automatiquement, en activant seulement la zone simple ou en totalité et en alimentant la puissance adéquate pour obtenir de bons résultats de cuisson.
A la page 2 vous trouverez des informations sur les dimensions et puissances des foyers.

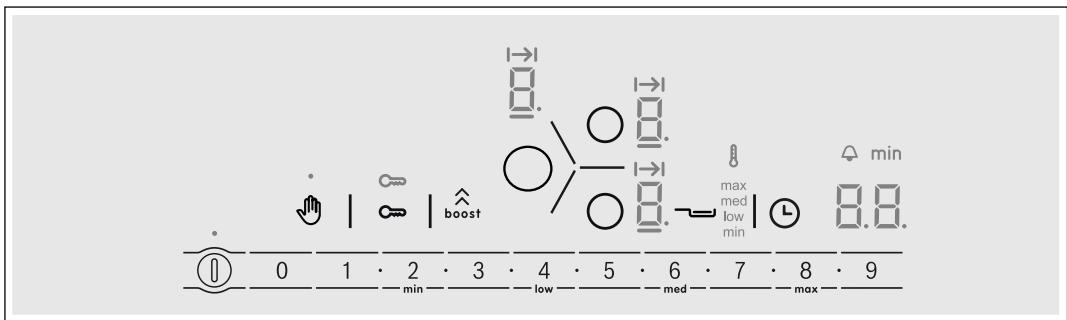

En appuyant sur un symbole, la fonction correspondante est activée. Remarque : Maintenir les surfaces de commande sèches en permanence. L'humidité peut affecter le fonctionnement.
La plaque de cuisson comporte un indicateur de chaleur résiduelle sur chaque zone de cuisson qui indique quelles zones sont encore chaudes. Éviter de toucher la zone de cuisson qui affiche cette indication. Même si la plaque est éteinte, l'indicateur œ ou • reste éclairé tant que la zone de cuisson est chaude. En retirant le récipient avant d'avoir éteint la zone de cuisson, l'indicateur œ ou • et le niveau de puissance sélectionné s'afficheront de manière alternée.
Dans ce chapitre, il est indiqué comment régler une zone de cuisson. Les niveaux et les temps de cuisson pour différents plats figurent sur le tableau.
L'indicateur situé à côté de l'interrupteur principal et les indicateurs ‹ des zones de cuisson s'allument. La plaque de cuisson est prête à fonctionner. Éteindre : appuyer sur le symbole % jusqu'à ce que les indicateurs s'éteignent. Toutes les zones de cuisson sont alors éteintes. L'indicateur de chaleur résiduelle reste allumé tant que les zones de cuisson n'ont pas suffisamment refroidi. Remarques ■ La plaque de cuisson est automatiquement déconnectée quand toutes les zones de cuisson restent éteintes pendant plus de 20 secondes. ■
Sélectionner le niveau de puissance souhaité à l'aide des symboles de 1 à 9. Niveau de puissance 1 = puissance minimale Niveau de puissance 9 = puissance maximale Chaque niveau de puissance a un niveau intermédiaire. Ce niveau est marqué par le symbole Ú dans la zone de programmation. Sélectionner le niveau de puissance La plaque de cuisson doit être allumée. 1. Appuyer sur le symbole $ de la zone de cuisson souhaitée.
Modifier le niveau de puissance Sélectionner la zone de cuisson puis appuyer sur le symbole du niveau de puissance souhaité. Pour sélectionner un niveau intermédiaire, appuyer sur le symbole Ú qui se trouve entre les symboles de niveau de puissance. Éteindre la zone de cuisson Sélectionner la zone de cuisson et régler sur ‹ dans la zone de programmation. La zone de cuisson est déconnectée et l'indicateur de chaleur résiduelle s'affiche. Remarques ■ Si aucun récipient n'a été placé sur la zone de cuisson, le niveau de puissance sélectionné clignote. Au bout d'un certain temps, la zone de cuisson s'éteint. ■
Même si l'on place plusieurs récipients, au moment où l'on allume la plaque de cuisson, un seul d'entre eux sera détecté.
Le tableau suivant donne quelques exemples. Les temps de cuisson dépendent du niveau de puissance, du type, du poids et de la qualité des aliments. Il existe donc des variations. Remuer de temps à autre si vous réchauffez des plats type purée, crème et sauce épaisse. Utiliser le niveau de puissance 9 en début de cuisson. Niveau de puissance
Chocolat, nappage en chocolat
La zone de cuisson ne chauffe que lorsque cela est nécessaire. Cela permet d'économiser de l'énergie. L'huile et la graisse ne chauffent pas excessivement. Remarques ■ Ne faites jamais chauffer de l'huile, du beurre ou du saindoux sans surveillance. ■
■ Le mode Poêlées et grillades est spécialement conçu pour ce type de poêles.

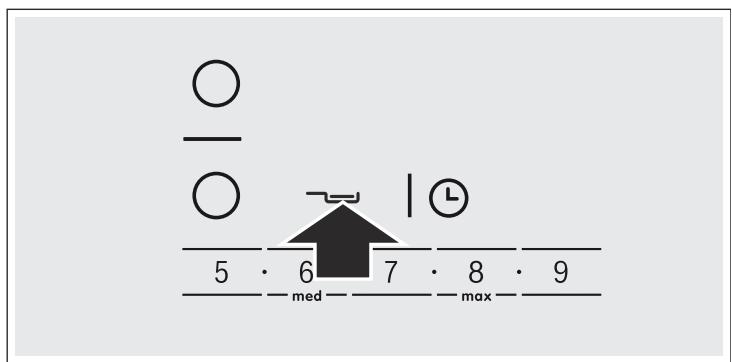

Placer la poêle sur la zone de cuisson. La plaque de cuisson doit être allumée.

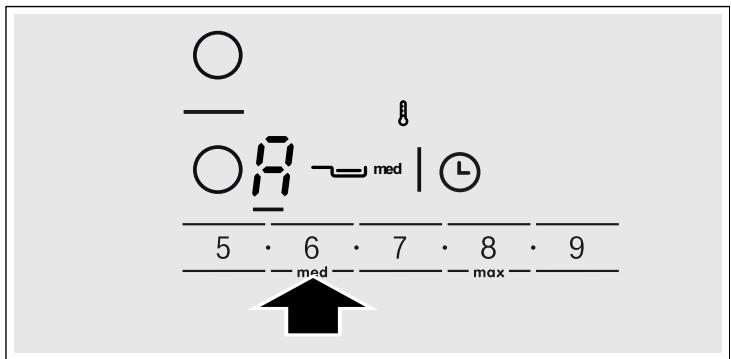

Remarque : Pour afficher les témoins de température K et le niveau de température, la zone de cuisson doit être sélectionnée. 3. Une fois le niveau de température atteint, ajouter de l'huile
Remuer les aliments pour éviter qu'ils ne brûlent.
Sélectionner la zone de cuisson et régler sur ‹ dans la zone de programmation. La zone de cuisson est éteinte et le témoin de chaleur résiduelle s'affiche.
Activer : appuyer sur le symbole D pendant 4 secondes environ. L'indicateur situé à côté du symbole D s'allume pendant 10 secondes. La plaque de cuisson reste bloquée.
Dans le chapitre Menu d'options, vous trouverez les renseignements concernant la connexion de la sécurité-enfants automatique.
Grâce à la fonction Powerboost, il est possible de chauffer de grandes quantités d'eau plus rapidement qu'en utilisant l'allure Š.
1. Sélectionner une zone de cuisson. 2. Appuyer sur le symbole boostG.
La fonction est alors désactivée.
Le temps de cuisson commence à s'écouler. Remarque : Il est possible de programmer automatiquement le même temps de cuisson pour toutes les zones. Le temps programmé se poursuivra indépendamment pour chacune des zone de cuisson. Dans le chapitre Menu d'options, vous trouverez les renseignements concernant la programmation automatique du temps de cuisson.
Sélectionner la zone de cuisson puis appuyer sur le symbole 0. Modifier le temps de cuisson dans la zone de programmation ou régler sur ‹‹ pour annuler le temps.
La minuterie permet de programmer un temps allant jusqu'à 99 minutes. Elle ne dépend pas des autres réglages. Cette fonction n'éteint pas automatiquement une zone de cuisson. Programmation
Sur le voyant de la fonction Programmation du temps, ‹‹ s'affiche pendant 10 secondes. En appuyant sur le symbole 0, les indications s'éteignent et le signal sonore s'arrête. Remarques Pour programmer un temps de cuisson inférieur à 10 minutes, appuyer toujours sur 0 avant de sélectionner la valeur souhaitée.
Appuyer sur le symbole 0, le témoin U s'allume. Modifier le temps dans la zone de programmation ou appuyer sur 0 pour annuler le temps. Quand le temps s'est écoulé Une fois le temps écoulé, un signal retentit. Sur l'indicateur visuel de la fonction Programmation du temps s'éclairent ‹‹ et U. Après avoir appuyé sur le symbole 0 les indications s'éteignent.
Si vous nettoyez le bandeau de commande quand la plaque de cuisson est allumée, les réglages peuvent être modifiés.
Verrouillage pour le nettoyage. Appuyer sur le symbole >. Un signal sonore retentit. Le bandeau de commande reste bloqué pendant 35 secondes. Vous pouvez alors nettoyer la surface
Si la zone de cuisson fonctionne pendant une période de temps prolongée et qu'aucune modification du réglage n'est réalisée, la limitation automatique de temps s'active. La zone de cuisson cesse de chauffer. Le voyant affiche de manière clignotante et alternée ”, ‰ et l'indicateur de chaleur résiduelle œ/•. En appuyant sur n'importe quel symbole, l'indicateur s'éteint. Il est alors possible de régler à nouveau la zone de cuisson. Quand la limitation automatique s'active, celle-ci dépend du niveau de puissance sélectionné (de 1 à 10 heures).

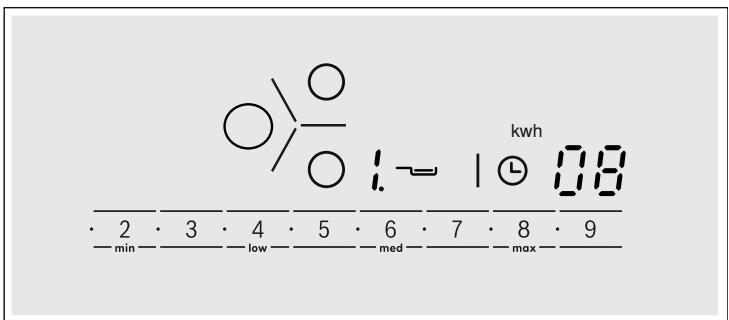

L'image indique un exemple avec une consommation de ‚.‹‰ kWh.

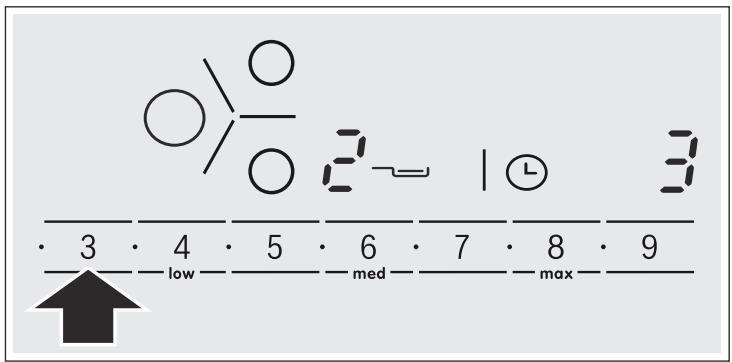

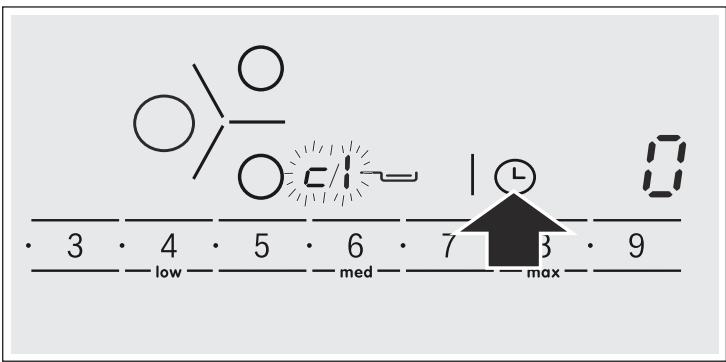

Revenir aux réglages par défaut
Les conseils et les avertissements mentionnés dans ce chapitre sont une aide pour nettoyer et maintenir parfaitement la plaque de cuisson.
Nettoyage Nettoyer la plaque après chaque cuisson. De cette façon, vous éviterez que des restes adhérés ne brûlent. Ne pas nettoyer la plaque de cuisson si elle n'est pas assez froide. Utiliser seulement des produits de nettoyage appropriés pour les plaques de cuisson. Suivre les indications qui figurent sur l'emballage du produit. Ne jamais utiliser : ■
Pour éviter d'endommager le cadre de la plaque de cuisson, tenir compte des indications suivantes : ■
À l'aide d'autres appareils électriques, s'assurer que l'alimentation électrique n'a pas été coupée. Clignotement des témoins Le bandeau de commande est humide ou est recouvert par un objet.
Un récipient chaud est placé sur la zone du Retirer ce récipient. Le témoin de panne s'éteint au bandeau de commande. Il est fort probable que bout de quelques secondes. L'appareil peut de nousa présence provoque la surchauffe du sysveau être utilisé. tème électronique.
Appuyer sur n'importe quelle surface de commande. L'appareil peut de nouveau être utilisé dès que le témoin de panne s'éteint.
Ne placer aucun récipient chaud sur le bandeau de commande.
La technologie de chauffage par induction repose sur la création de champs électromagnétiques responsables de la production directe de chaleur à la base du récipient. En fonction de la structure du récipient, ces champs magnétiques peuvent produire certains bruits ou vibrations comme ceux décrits ci-dessous : Un bourdonnement profond comme dans un transformateur Ce bruit est émis lors d'une cuisson à puissance élevée. Il est provoqué par la quantité d'énergie transmise de la plaque de cuisson au récipient. Ce bruit disparaît ou s'atténue lorsque le niveau de puissance est réduit. Un sifflement grave Ce bruit est émis lorsque le récipient est vide. Il disparaît lorsque de l'eau ou des aliments sont introduits dans le récipient. Un crépitement Ce bruit survient lorsque les récipients sont composés de différents matériaux superposés. Il est provoqué par les 48
Des sifflements aigus Les bruits se produisent principalement avec les récipients composés de différentes superpositions de matériaux dès que ceux-ci sont mis en marche à la puissance de cuisson maximale, et simultanément sur deux zones de cuisson. Ces sifflements disparaissent ou se font plus rares dès que la puissance est réduite. Bruit du ventilateur Pour un usage correct du système électronique, la plaque de cuisson doit fonctionner à une température contrôlée. C'est la raison pour laquelle la plaque de cuisson dispose d'un ventilateur qui se met en marche lorsque la température détectée est élevée. Le ventilateur peut également fonctionner par inertie, une fois la plaque de cuisson éteinte, si la température détectée est encore trop élevée. Les bruits décrits sont normaux, ils font partie de la technologie d'induction et ne signalent pas de panne.
Si votre appareil a besoin d'être réparé, notre service aprèsvente se tient à votre disposition.
B 070 222 141 Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d’origine adaptées à votre appareil.
Ce tableau a été conçu pour les instituts d'évaluation afin de faciliter les contrôles de nos appareils. Les données du tableau font référence aux récipients de la marque Schulte-Ufer (batterie de cuisine de 4 pièces pour plaque à induction HEZ 390042) aux dimensions suivantes :
Réchauffer et maintenir au chaud un potage aux lentilles Récipient : Marmite Température initiale 20 °C Potage aux lentilles* Quantité 450 g
1 l de lait (3,5 % de matière grasse) et une pincée de sel
