Caractéristiques	Détails
Type de produit	Réfrigérateur
Capacité totale brute	430 litres
Type de froid	Froid ventilé
Dimensions (HxLxP)	2010 x 600 x 650 mm
Poids	70 kg
Classe énergétique	A+
Nombre de tiroirs	3 tiroirs à légumes
Système de dégivrage	Automatique
Fonctionnalités supplémentaires	Distributeur d'eau, éclairage LED
Entretien	Nettoyage régulier des surfaces et des joints
Sécurité	Système de verrouillage de porte
Garantie	2 ans
Informations générales	Idéal pour les familles, design moderne

FOIRE AUX QUESTIONS - RL43WCPS SAMSUNG

Que faire si mon réfrigérateur Samsung RL43WCPS ne refroidit pas correctement ?

Vérifiez que le thermostat est réglé à la bonne température. Assurez-vous également que les bouches d'aération à l'intérieur ne sont pas obstruées et que le réfrigérateur est installé à un endroit bien ventilé.

Comment dégivrer mon réfrigérateur Samsung RL43WCPS ?

Débranchez l'appareil et laissez la glace fondre naturellement. Placez des serviettes au sol pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un bruit léger est normal, mais si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objets en contact avec les ventilateurs.

Comment nettoyer l'intérieur de mon réfrigérateur Samsung RL43WCPS ?

Utilisez un mélange d'eau chaude et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les nettoyants abrasifs qui pourraient endommager les surfaces.

Que faire si l'éclairage intérieur ne s'allume pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée et que le réfrigérateur est alimenté.

Comment régler la température de mon réfrigérateur Samsung RL43WCPS ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster le thermostat. La température idéale est généralement autour de 4°C pour le réfrigérateur et -18°C pour le congélateur.

Mon réfrigérateur fuit, que dois-je faire ?

Vérifiez si le bac de dégivrage est obstrué ou si les joints de porte sont endommagés. Assurez-vous également que le réfrigérateur est de niveau.

Comment puis-je optimiser l'espace de rangement dans mon réfrigérateur ?

Organisez les aliments par type et utilisez des bacs pour séparer les petits articles. Évitez de surcharger les étagères pour permettre une bonne circulation de l'air.

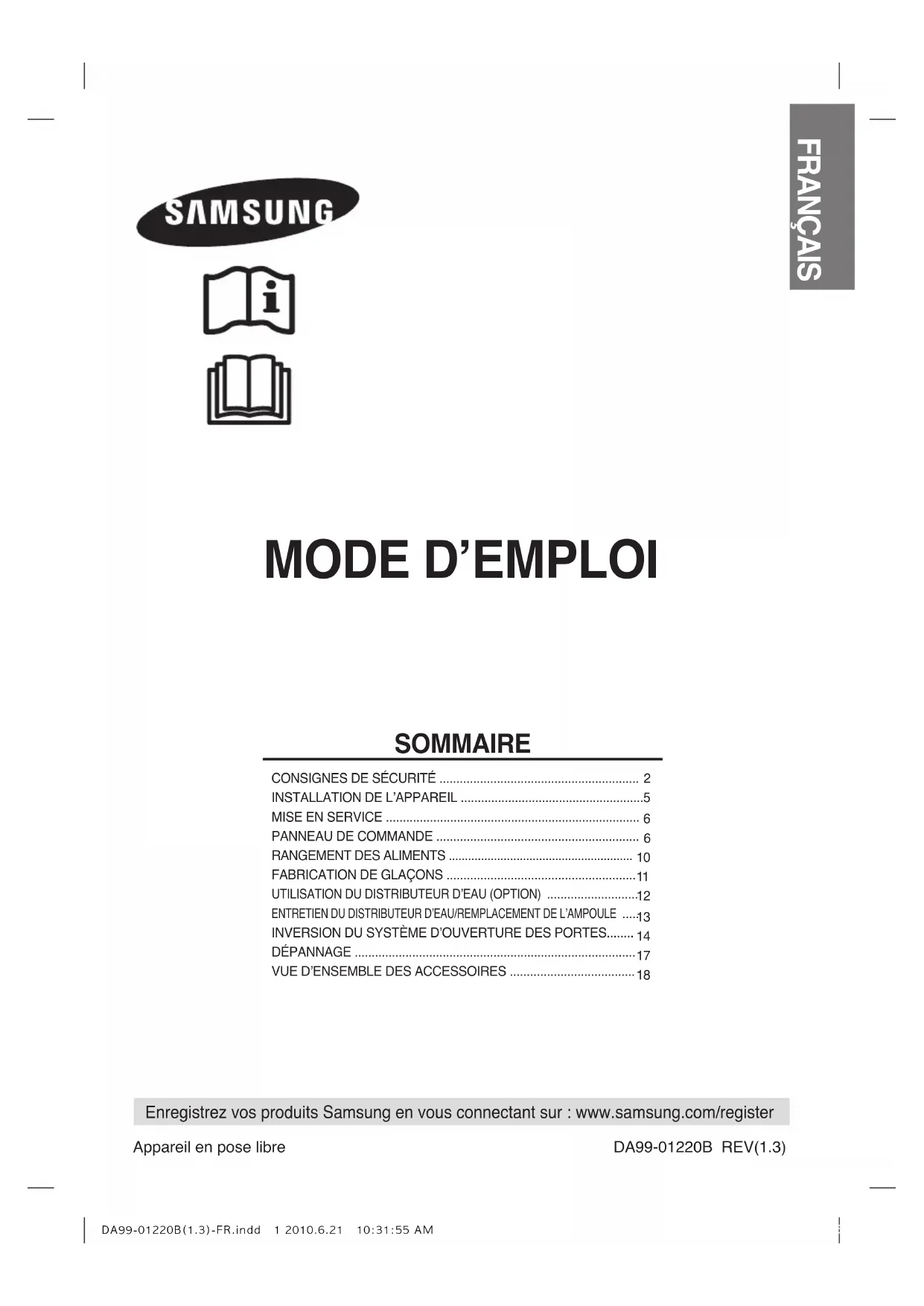

MODE D'EMPLOI RL43WCPS SAMSUNG

AUTRES PICTOGRAMMES Indique un risque de danger ou de blessure grave. Indique un risque de blessure ou de dommage matériel. DANGER ATTENTION Démontage interdit.Contact interdit.Consigne à respecter.Coupure de l’alimentation électrique de l’appareil.Mise à la terre de l’appareil pour éviter une électrocution.Contenu de l’interdiction.

CONSIGNES DE SÉCURITÉ

• Lorsque vous utilisez un appareil électrique, respectez les règles de base en matière de sécurité, ainsi que les instructions associées aux pictogrammes suivants : Cet appareil contient une faible quantitéde fluide frigorigène isobutane (R600a),un gaz naturel écologique mais égalementinflammable. Lors du transport et del’installation de l’appareil, veillez à n’endommageraucune pièce du circuit de réfrigération car toutefuite pourrait enflammer le fluide frigorigène ouprovoquer des lésions oculaires. Si vous détectezune fuite, n’utilisez aucun objet susceptible deproduire une flamme ou une étincelle. Aérez lapièce pendant plusieurs minutes.• Pour éviter la formation d’un mélange gaz-air inflammable en cas de fuite du circuit de réfrigération, installez l’appareil dans une pièce dont le volume est adapté à la quantité de fluide frigorigène utilisée (prévoyez 1m pour 8g de fluide R600a). Cette information est indiquée sur la plaque signalétique interne de l’appareil.• Ne mettez jamais en service un appareil endommagé. En cas de doute, contactez votre revendeur.N’installez pas l’appareil dans un endroit directementexposé au soleil ou à proximité d’une source de chaleur (cuisinière, radiateur, etc.). Si vous détectez une odeur anormale ou de la fumée, débranchez immédiatement la prise de courant et contactez le centre technique Samsung Electronics le plus proche.Selon le modèle, cet appareil peut utiliser du fluidefrigorigène de type R600a ou R134a. Pour connaîtrele type de fluide utilisé, consultez l’étiquette du compresseur à l’arrière de l’appareil ou la plaquesignalétique à l’intérieur du réfrigérateur. IMPORTANT : AVANT D’UTILISER L’APPAREIL, LISEZ ATTENTIVEMENT LES INSTRUCTIONS SUIVANTES.

CONSIGNES DE SÉCURITÉ

Avant toute utilisation, cet appareil doit être (verwijderen) installé et positionné conformément aux instructions fournies. N’installez pas l’appareil dans une pièce humide ou utilisant de l’eau. Un défaut d’isolation des composants électriques pourrait entraîner une électrocution ou un incendie. Ne laissez pas les enfants jouer avec les clayettes ou les portes, ils risqueraient de se blesser ou d’endommager l’appareil. Cet appareil ne doit pas être utilisé par desenfants ou des personnes invalides sanssurveillance sauf si une personne responsableest présente pour s’assurer qu’ils utilisent l’appareil correctement.En cas d'inutilisation prolongée, veillez à vider le réfrigérateur et à le débrancher.• En cas de coupure de courant inférieure à 2 heures, la température de votre appareil restera inchangée. Vous devez alors limiter le nombre d’ouvertures de portes. Si la coupure se prolonge au-delà de 24 heures, retirez tous les aliments congelés.Installez votre réfrigérateur sur une surfaceplane en laissant suffisamment d’espace pourla circulation de l’air.Ne tentez pas de démonter ou de réparer l’appareilcar vous pourriez déclencher un incendie, provoquerun dysfonctionnement et/ou vous blesser.L’appareil doit être positionné de manière à ce quela prise soit accessible après l’installation.

• Utilisez cet appareil uniquement pour l’usage auquel il est destiné conformément au présent mode d’emploi. Toute réparation doit être effectuée par un professionnel qualifié. Ce mode d’emploi s’applique à différents modèles. Par conséquent, les caractéristiques de votre appareil peuvent légèrement différer de celles décrites dans ce document. Note DANGER DA99-01220B(1.3)-FR.indd 2 2010.6.21 10:31:56 AM3

CONSIGNES DE SÉCURITÉ

MISE AU REBUT DU RÉFRIGÉRATEUR Avant de vous débarrasser de votre ancien réfrigérateur ou congélateur... La mousse isolante utilisée contient du cyclopentane. Les gaz contenus dans le matériau isolant doivent être éliminés selon une procédure spécifique. Eliminez l’emballage en respectant les règles de protection de l’ environnement en vigueur. Contactez les autorités locales pour connaître la procédure de mise au rebut adaptée à ce type de produit. Cet appareil contient également une mousse isolante inflammable. Eliminez l’emballage en respectant les règles de protection de l’environnement en vigueur. Retirez les portes, les joints d’étanchéité et les mécanismes de fermeture afin d’éviter qu’un enfant ou un animal ne reste enfermé à l’intérieur de l’appareil. Laissez les clayettes en place pour empêcher les enfants de rentrer dans l’appareil. Si l’appareil contient un gaz inflammable (fluide frigorigène R600a), contactez les autorités locales pour connaître la procédure de mise au rebut adaptée. ATTENTION

• Le fluide frigorigène utilisé dans cet appareil et les gaz contenus dans le matériau d’ isolation doivent être éliminés selon des procédures spécifiques. Avant de mettre l’appareil au rebut, assurez- vous qu’aucun des tuyaux situés à l’ arrière de l’appareil n’est endommagé. DANGER BRANCHEMENT ÉLECTRIQUE Lorsque vous déplacez l’appareil, veillez à ne pas écraser ou endommager le cordon d’alimentation. Si vos mains sont mouillées, essuyez-les avant de raccorder l’appareil au secteur. Débranchez l’appareil avant de procéder à tout nettoyage ou r éparation. Utilisez un chiffon sec pour nettoyer la fiche d’alimentation. Nettoyez bien la zone située autour des broches.

• Une fiche d’alimentation mal entretenue peut provoquer un incendie. Si l’appareil est débranché, attendez au moins cinq minutes avant de le re b rancher. Ne branchez pas l’appareil sur une prise de courant mal fixée. Vous risqueriez de vous électrocuter ou de provoquer un incendie. Le réfrigérateur doit impérativement être branché sur une prise individuelle. Assurez- vous que la tension d’alimentation de la prise secteur est conforme aux indications de la plaque signalétique. Ceci permettra à votre appareil de fournir les meilleures performances et d’éviter une surcharge des circuits électriques pouvant entraîner un incendie. Ne débranchez jamais l’appareil en tirant sur le cordon d’alimentation. Débranchez- le en saisissant la fiche mâle. Assurez- vous que la prise n’est pas écrasée ou endommagée par l’arrière de l’appareil. Évitez de plier le cordon d’alimentation ou de l’écraser avec un objet lourd. Tout cordon endommagé ou effiloché doit être immédiatement remplacé ou réparé par le fabricant ou par un technicien qualifié. N’utilisez jamais un cordon présentant des craquelures ou des signes d’usure. S’il est endommagé, faites-le immédiatement remplacer par le fabricant ou un technicien qualifié. Avis CE Ce produit a été certifié conforme aux directives relatives à la basse tension (2006/95/CE), à la compatibilité électromagnétique (2004/108/CE) et à la performance énergétique (96/57/CE) de l’Union européenne. DA99-01220B(1.3)-FR.indd 3 2010.6.21 10:31:56 AM4

Raccordez l’appareil sur une prise de terre.

• La mise à la terre permet d’éliminer l’ effet de charge et d’éviter le risque d’ électrocution en cas de fuite de courant. Ne reliez jamais le fil de mise à la terre de l’appareil à une conduite de gaz, une ligne téléphonique ou une tige de paratonnerre.

• Tout appareil non correctement mis à la terre présente un risque d’électrocution. NETTOYAGE Ne passez pas vos doigts sous l’appareil.

• Le rebord affilé pourrait vous blesser. N’introduisez jamais vos doigts ni aucun objet dans l’orifice du distributeur d’ eau. Vous pourriez vous blesser ou endommager le système de distribution. INSTALLATION Évitez de poser des objets sur le réfrigérateur.

• Lorsque vous ouvrez ou fermez la porte, les objets risquent de tomber et d’occasionner des blessures ou des dommages matériels. DANGER

• Veillez à ne pas obstruer les orifices de ventilation internes et externes.

• N’accélérez pas le processus de dégivrage à l’aide d’appareils ou de procédés autres que ceux préconisés par le fabricant.

• N'endommagez pas le circuit de réfrigération.

• N’utilisez pas d’appareils électriques à l’ intérieur du réfrigérateur/congélateur, autres que ceux recommandés par le fabricant. Avant de mettre l’appareil en service, lisez attentivement ce mode d’emploi et conservez-le pour pouvoir vous y référer ultérieurement. Ne stockez pas trop d’aliments dans le réfrigérateur.

Lorsque vous ouvrez la porte, des aliments pourraient tomber et occasionner des blessures ou des dommages matériels. Ne placez pas de bouteilles ou de récipients en verre dans le congélateur.

• Lorsque le contenu se congèle, le verre peut casser et provoquer des blessures.

Rangez les bouteilles de manière à ce qu’elles ne tombent pas lorsque vous ouvrez la porte. Ne vaporisez pas de gaz inflammable à proximité de l’appareil.

• Vous pourriez provoquer une explosion ou un incendie. Evitez de verser de l’eau dans ou sur l’ appareil.

• Vous pourriez vous électrocuter ou provoquer un incendie. Si vos mains sont mouillées, essuyez-les avant de toucher les parois internes du congélateur ou les produits qui y sont entreposés.

• Vous risquez des gelures. N’entreposez pas de substances volatiles ou inflammables à l’intérieur de l’appareil.

Le stockage d’essence, de solvant, d’alcool, d’éther, de GPL ou d’un autre produit similaire pourrait provoquer une explosion. N’entreposez aucun produit pharmaceutique, équipement scientifique ou produit sensible aux variations de température dans le réfrigérateur.

• Ne stockez pas dans le réfrigérateur des produits nécessitant des contrôles de température stricts. Évitez de poser un récipient d’eau sur le réfrigérateur.

En cas d’éclaboussures, vous pourriez vous électrocuter ou provoquer un incendie. Cet appareil est uniquement destiné à conserver des aliments dans un environnement domestique.

Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui n’ont pas l’expérience ou les connaissances nécessaires, sauf si elles sont placées sous la surveillande d’une personne responsable de leur sécurité ou si cette personne leur a communiqué les instructions nécessaires pour utiliser le congélateur.

Les enfants doivent être surveillés afin de s’ assurer qu’ils ne jouent pas avec l’appareil. DA99-01220B(1.3)-FR.indd 4 2010.6.21 10:31:57 AM5 Installez votre réfrigérateur sur une surface dure et plane en laissant suffisamment d’espace pour la circulation de l’air.

• Un mauvais positionnement du réfrigérateur peut être à l’origine de bruits anormaux ou d’un dysfonctionnement du processus de refroidissement.

• Attendez au moinsune heure avant de brancher l’appareil.

INSTALLATION DE L’APPAREIL

Nettoyez le réfrigérateur et le congélateur.

• Nettoyez les parois internes et externes à l’aide d’un chiffon humide. Branchez le réfrigérateur/ congélateur sur une prise de courant destinée exclusivement au branchement de cet appareil.

• Cet appareil doit être correctement mis à la terre. Placez les aliments dans le réfrigérateur/congélateur.

• Il est recommandé d’attendre deux à trois heures avant de stocker des aliments dans le réfrigérateur. Une légère surélévation des pieds avant de l’appareil facilite l’ouverture et la fermeture des portes. MISE À NIVEAU Si l’appareil penche à gauche : Placez un tournevis plat dans l’encoche du pied gauche et tournez ce pied de réglage dans le sens de la flèche jusqu’à ce que l’appareil soit horizontal. 950mm 595mm 1050mm 600mm au moins 50mm Prévoyez un espace suffisant à droite, à gauche, à l'arrière et en haut de l'appareil pour permettre à l'air de circuler. Assurez-vous de pouvoir déplacer l'appareil librement pour des besoins de maintenance et d'entretien. Dans l’exemple ci-contre, les bacs peuvent être facilement ouverts. (profondeur avec portes ouvertes) au moins 50mm Si l’appareil penche à droit : Placez un tournevis plat dans l’encoche du pied droit et tournez ce pied de réglage dans le sens de la flèche jusqu’à ce que l’appareil soit horizontal. au moins 50mm DA99-01220B(1.3)-FR.indd 5 2010.6.21 10:31:58 AM6

Une fois l’appareil installé, replacez tous les bacs et clayettes à leurs places respectives. Nettoyez le réfrigérateur/congélateur et ses accessoires afin d’enlever la poussière accumulée pendant l’emballage et le transport. L’ampoule du réfrigérateur doit s’allumer lorsque vous ouvrez la porte. Votre appareil est équipé d’un compresseur servant à réguler sa température interne. Lorsque ce compresseur est neuf, une période de rodage de cinq minutes lui sera nécessaire. Pendant cette période, il se peut qu’il soit légèrement bruyant. Ceci est tout à fait normal. Lorsque la température est suffisamment basse, vous pouvez commencer à à ranger les aliments dans le réfrigérateur. Plusieurs heures sont nécessaires à l’appareil pour atteindre sa température de fonctionnement normale. Avant d’utiliser votre appareil, veuillez effectuer les opérations suivantes afin de vous assurer de son bon fonctionnement. En cas de dysfonctionnement, vérifiez l’alimentation électrique. Si le problème persiste, contactez votre revendeur. Réglez la température au niveau le plus froid et laissez fonctionner l’appareil pendant une heure. Le congélateur doit être légèrement réfrigéré et le moteur doit tourner régulièrement en produisant un léger ronflement.

A. Modèle de base Touche Temp. Control

• Appuyez sur cette touche pour régler la température du réfrigérateur.

• Au départ, la température est réglée au niveau intermédiaire.

• Vous pouvez choisir l’un des cinq niveaux de température disponibles, chaque niveau étant associé à un voyant lumineux (

Lorsque tous les voyants sont allumés, la température est réglée au niveau le plus froid.

• Appuyez une ou plusieurs fois sur cette touche jusqu’à obtenir le niveau souhaité.

La température du congélateur se règle automatiquement en fonction de celle du réfrigérateur.

Si vous devez congeler une grande quantité de nourriture, réglez la température du compartiment du congélateur au plus froid au minimum 24 heures avant. Ne démontez pas l’appareil lorsque celui-ci est en marche. - Vous pourriez vous électrocuter ou provoquer d'autres dommages. Note Touche Operation

• Maintenez cette touche enfoncée pendant 3 secondes pour éteindre l'appareil. DA99-01220B(1.3)-FR.indd 6 2010.6.21 10:31:59 AM7

B. Modèle à affichage digital Ne démontez pas l’appareil lorsque celui-ci est en marche. - Vous pourriez vous électrocuter ou provoquer d’autres dommages. Note Touche de marche/arrêt

• Maintenez cette touche enfoncée pendant 3 secondes pour éteindre l'appareil. Touche de réglage de la température du réfrigérateur

• Pour changer la température du réfrigérateur : – Appuyez sur la touche de réglage de température du réfrigérateur. La température actuellement réglée apparaît (

– Appuyez une ou plusieurs fois sur la touche de réglage jusqu’à ce que la température souhaitée apparaisse (

– Lorsque le réglage est terminé, la valeur affichée (

) clignote 5 fois, puis la température programmée du congélateur s’affiche.

• Le réglage de température s’effectue de manière cyclique : après + 7°C, la valeur proposée par défaut est de nouveau + 1°C.

Pour le réfrigérateur, vous pouvez donc sélectionner une valeur comprise entre + 1°C et + 7°C. Touche de réglage de la température du congélateur

• Sur le modèle normal, le panneau de commande (

) indique la température programmée pour le congélateur.

• Pour modifier ce réglage : – Appuyez sur la touche de réglage de la température du congélateur. La température programmée s’affiche (

Appuyez de nouveau sur cette touche jusqu’à ce que la température désirée s’affiche (

• Le réglage de température s’effectue de manière cyclique : après - 25°C, la valeur proposée par défaut est de nouveau - 14°C.

Pour le congélateur, vous pouvez donc sélectionner une valeur comprise entre - 14°C et - 25°C. Touche d’arrêt du réfrigérateur

• Utilisez cette touche lorsque vous partez en vacances ou que vous vous absentez pour quelques jours, ou lorsque vous n’avez pas besoin d’utiliser le réfrigérateur.

• Dans ce cas, le réfrigérateur est éteint tandis que le congélateur continue à fonctionner.

) reste allumé tant que cette fonction est activée. DA99-01220B(1.3)-FR.indd 7 2010.6.21 10:32:0 AM8

Aucune fonction d’alarme n’est prévue pour indiquer que la porte du congélateur est ouverte ou fermée. Note Si la fonction de congélation rapide ou d’arrêt du réfrigérateur est déjà activée, le fait d’appuyer sur une autre touche annulera cette fonction et activera celle associée à la touche que vous venez de sélectionner. Note - Videz le réfrigérateur avant d’appuyer sur cette touche. - Il est inutile de débrancher le réfrigérateur si vous vous absentez moins de trois semaines. En revanche, si vous prévoyez de vous absenter pendant plus de trois semaines, retirez tous les aliments du réfrigérateur/congélateur, puis débranchez l’ appareil. Procédez ensuite aux opérations de nettoyage, rinçage et séchage. Attention Touche de congélation rapide

• Utilisez cette touche pour activer ou désactiver la fonction de congélation rapide.

• Vous pouvez ainsi congeler des aliments en un temps record.

) reste allumé tant que la fonction de congélation rapide est activée.

• Dans ce cas, le système de réfrigération fonctionne de manière continue et maintient une température très basse à l’intérieur du congélateur.

La fonction de congélation rapide est désactivée de manière automatique. Dans ce cas, le voyant

) s’éteint et la température précédemment réglée est rétablie à l’intérieur du congélateur.

Appuyez une nouvelle fois sur la touche de congélation rapide pour désactiver la fonction. Touche d’alarme

• Lorsque vous appuyez sur cette touche (

), l’alarme est activée et un voyant s'allume sur l’ afficheur. L’alarme retentit dès que la porte est ouverte, puis s’arrête au bout de quelques minutes.

• Appuyez une nouvelle fois sur cette touche pour désactiver l’alarme. Si vous devez congeler une grande quantité d’aliments, réglez la température du congélateur au niveau le plus froid, puis appuyez sur la touche Super Freeze. Note C. Modèle avec panneau de commande à cristaux liquides Touche Operation

• Appuyez sur cette touche pour mettre en marche ou pour arrêter l’appareil. Ne démontez pas l’appareil lorsque celui-ci est en marche. - Vous pourriez vous électrocuter ou provoquer d’autres dommages. Note DA99-01220B(1.3)-FR.indd 8 2010.6.21 10:32:1 AM9

• Plage de réglage de la température du congélateur ➝ - 14°C à - 25°C Touche Select

• Sélectionnez une des options de la liste. Zone Fridge

• Plage de réglage de la température du réfrigérateur ➝ 7°C à 1°C Zone Option

• Vacation - Le réfrigérateur est éteint (mais pas le congélateur).

Super Freezer - La fonction de congélation rapide se déclenche en continu (pendant 2 h 30 min).

Alarm On - L’alarme est activée dès que la porte est ouverte et s’arrête après quelques minutes. Touche Menu

• Affiche le contenu du menu principal (Freezer/Fridge/Coolselect Zone/Option) et les options de manière à pouvoir les sélectionner dans le sens des aiguilles d’une montre. Si vous devez congeler une grande quantité d’aliments, réglez la température du congélateur au niveau le plus froid, puis appuyez sur la touche Super Freeze. Note CoolSelect Zone : Plage de réglage de la température Soft Freeze (congélation douce à - 5°C) 0 Zone (congélation à 0°C) Cool (refroidissement à 3°C) Quick Cool (refroidissement continu pendant 60 minutes)

1. Fonctions de refroidissement, de stockage à 0°C et de congélation douce

Lorsque vous sélectionnez la fonction de refroidissement (Cool), de stockage à 0°C (0 Zone) ou de congélation douce (Soft Freeze), la température sélectionnée est respectivement de 3°C, 0°C et - 5°C.

À l’aide de la touche Menu, sélectionnez CoolSelect Zone, puis sélectionnez la fonction désirée avec la touche Select.

2. Fonction de refroidissement rapide

À l’aide de la touche Menu, sélectionnez CoolSelect Zone, puis sélectionnez la fonction Quick Cool avec la touche Select.

Lorsque le refroidissement rapide est terminé, le compartiment à température modulable reprend son fonctionnement normal. Hygiène des aliments

• Nettoyez régulièrement l’intérieur du réfrigérateur à l’aide d'un détergent doux n'oxydant pas les parties métalliques (ex. : eau tiède additionnée de liquide pour vaisselle). Puis désinfectez les surfaces nettoyées à l’aide d’une solution aqueuse à base d’acide acétique ou d’acide citrique ou d’un désinfectant disponible dans le commerce et adapté aux dispositifs de refroidissement (avant de l’appliquer sur les parties métalliques, effectuez un test sur une partie non visible).

• Retirez les emballages (ex. : les cartons contenant les pots de yaourt) avant de ranger les aliments dans le réfrigérateur.

• Afin d’éviter que la température à l’intérieur du réfrigérateur ne soit trop élevée, laissez refroidir les aliments cuisinés à l’extérieur jusqu’à ce qu'ils soient à température ambiante. N’ouvrez pas inutilement la porte et ne la laissez pas ouverte plus longtemps que nécessaire. Placez les aliments de manière à permettre la circulation de l’air.

• Afin d’éviter la contamination des aliments entre eux, enroulez-les dans du film alimentaire ou stockez-les dans des boîtes hermétiques.

• Lors de la préparation de plats, touchez-les avec les mains propres uniquement. Avant de préparer un autre plat, lavez-vous les mains plusieurs fois. Lavez-vous les mains avant de manger également.

• Nettoyez vos ustensiles de cuisine (cuillères, planches à découper, couteaux, etc.) avant de les réutiliser. Note DA99-01220B(1.3)-FR.indd 9 2010.6.21 10:32:1 AM10

• Placez les aliments dans des récipients et laissez suffisamment d’espace entre eux.

La clayette est composée d’un matériau transparent incassable et peut être utilisée en toute sécurité. Bac à fruits et légumes (en option)

• Utilisez ce bac pour entreposer des fruits et des légumes.

Vous pouvez retirer ces bacs si vous avez besoin de plus de place pour ranger les fruits et légumes.

• Le volume de rangement du réfrigérateur est calculé sans bac à fruits et légumes. Casier à produits laitiers

Utilisez ce casier pour entreposer des aliments gras (du beurre ou du fromage, par exemple).

• Vous pouvez également y placer de petits aliments emballés tels que du lait, des yaourts et des boissons. Casier à bouteilles

• Rangez les petites bouteilles et les briques de 1 litre de lait ou de jus de fruits dans la partie supérieure et les grandes bouteilles ou briques de 1,5 litre dans la partie inférieure. Suivez les recommandations suivantes pour ranger les aliments dans le réfrigérateur :

• Laissez refroidir les boissons et les aliments chauds avant de les ranger dans le réfrigérateur.

• Vérifiez que les aliments sont correctement emballés ou placés dans des récipients incassable. Vous éviterez ainsi que les aliments se déshydratent et perdent leurs couleursafin d’éviter qu’ils ne se déshydratent ou perdent leur couleur.

• Évitez que de l’huile ou de la graisse entre en contact avec les pièces en plastique ou les joints d’étanchéité des portes car ces matériaux deviennent facilement poreux.

• N’entreposez jamais de substance explosive à l’intérieur de l’appareil. Les alcools doivent être stockés à la verticale et dans des récipients hermétiques. Éléments en option Compartiment à température modulable

Ce compartiment permet de préserver le goût et la fraîcheur des aliments. Vous pouvez y conserver du fromage, de la viande, de la volaille, du poisson et d’autres aliments. Compartiment de réfrigération

• Idéal pour entreposer du poisson, de la viande et des saucisses.

• La température de ce compartiment est inférieure à celle du réfrigérateur (elle peut donc être inférieure à 0°C).

• Le volume de rangement du bac à fruits et légumes est calculé lorsque le compartiment de réfrigération est enlevé. Non adapté pour les salades, les légumes ou les produits sensibles au froid. Note DA99-01220B(1.3)-FR.indd 10 2010.6.21 10:32:2 AM11

FABRICATION DE GLAÇONS

Versez de l’eau dans le moule à glaçons.

• Remplissez-le à 80 % environ. Placez le moule dans le bac supérieur du congélateur. Pour démouler les glaçons :

• Tordez légèrement le moule. Fabrication rapide de glaçons Pour fabriquer rapidement une grande quantité de glaçons, activez la fonction de congélation rapide à l’aide de la touche “Super Freeze”. Risque d’éclatement

• La paroi arrière et la clayette du bas sont les parties les plus froides du réfrigérateur et sont donc particulièrement adaptées à la conservation des aliments délicats.

• Les bouteilles en verre contenant des liquides susceptibles de geler ne doivent jamais être stockées dans le congélateur. Elles risquent d’éclater si leur contenu gèle. Warning Note

• Pour ranger des aliments congelés emballés tels que glaces ou pizzas.

• Vous pouvez également y placer le bac à glaçons pour une congélation optimale. Tiroirs central et inférieur

• Pour ranger de la viande, du poisson frais ou des aliments secs divisés en petites portions.

• Évitez les denrées facilement périssables à basse température (les bananes ou les melons,par exemple).

• Ne placez pas les aliments à congeler à côté d’aliments déjà congelés.

• Ne placez pas de boissons gazeuses ou pétillantes dans le congélateur. B. Congélateur Note

• Votre appareil est équipé d’un système de dégivrage automatique. Vous n’avez donc pas besoin de le dégivrer à la main.

• L’augmentation de température pendant le dégivrage est conforme aux exigences ISO. Cependant, pour éviter tout risque de hausse de la température de l’aliment congelé pendant le dégivrage de l’appareil, emballez l’aliment dans plusieurs couches de papier journal.

L’appareil peut fonctionner de manière irrégulière (décongélation éventuelle de son contenu ou température (verwijderen) trop élevée dans le congélateur) s’il a été exposé pendant une période prolongée à des températures supérieures à celles pour lesquelles il est conçu.

• Pour disposer de plus d’espace, vous pouvez retirer les tiroirs comme indiqué par l’illustration suivante. Ceci n’a aucune incidence sur les propriétés thermiques ou mécaniques. Le volume de stockage annoncé est calculé avec ces tiroirs retirés.

• Pour optimiser la consommation d’énergie du réfrigérateur, laissez toujours les étagères, tiroirs et paniers dans leur position d’origine (voir page 18).

DA99-01220B(1.3)-FR.indd 11 2010.6.21 10:32:2 AM12 UTILISATION DU DISTRIBUTEUR D’EAU (OPTION) Grâce au distributeur d’eau, vous pouvez obtenir facilement de l’eau réfrigérée sans devoir ouvrir la porte du réfrigérateur. De plus, vous pouvez réaliser des économies d’énergie en réduisant de plus de 30% le nombre de fois où la porte est ouverte. Manette Réservoir d’eau Bouchon du réservoir d’eau Dispositif d’alimentation en eau

REMPLISSAGE DU RÉSERVOIR D’EAU

Retirez le bouchon du réservoir d’eau et remplissez-le d’ eau potable.

• Remplissez complètement le réservoir (un peu plus de 4,2 litres). Replacez le bouchon en l’enfonçant jusqu’à ce qu’il s’ enclenche. Poussez le levier du distributeur d'eau avec un verre. Poussez DA99-01220B(1.3)-FR.indd 12 2010.6.21 10:32:3 AM13 Réservoir d’eau / Dispositif d’alimentation Tirez l’ensemble vers le haut et démontez les crochets de part et d’autre du grand bouchon. Desserrez le dispositif d’alimentation en eau en le tournant dans le sens de la flèche et retirez-le.

Nettoyez fréquemment le réservoir d’eau si vous y versez du thé ou d’autres boissons de ce type. Utilisez uniquement du thé filtré. Par mesure d’hygiène, il est recommandé de ne pas y verser de boissons très sucréestelles que des jus de fruits.

• Essuyez le réservoir à l’aide d’un chiffon imprégné de vinaigre ou d’eau salée pour retirer lesdépôts éventuels.

Vérifiez que le joint d’étanchéité en caoutchouc du dispositif d’alimentation en eau est bien en place ou n’a pas été endommagé par un objet tranchant afin d’éviter les fuites. Attention Essuyez le grand bouchon et nettoyez le réservoir d’eau à l’aide d’un chiffon imbibé d’eau chaude et de détergent.

• Retirez le bouchon en le tirant vers le haut. Nettoyez le bouchon et le filtre à l’aide d’une brosse souple. Une fois le dispositif d’alimentation en eau nettoyé avec la brosse souple, appuyez sur le levier d’ alimentation en eau, puis nettoyez-la à l’eau courante.

ENTRETIEN DU DISTRIBUTEUR D’EAU

Trajet d’écoulement À l’aide d’un chiffon humide et propre, essuyez les pièces situées sur et autour du trajet d’écoulement. Réservoir Retirez le réservoir en utilisant la poignée. Videz l’eau contenue dans le réservoir, puis nettoyez- le à l’aide d’eau chaude et de détergent. Veuillez contacter le service après-vente pour remplacer l'ampoule. Note

Appuyez sur le dispositif de verrouillage situé sur la partie latéral arrière gauche et droite du capot du tiroir et tirez sur le capot du tiroir pour le déposer. (Uniquement disponible sur certains modèles)

Avant d’inverser le sens d’ouverture des portes, débranchez l’appareil, puis sortez les aliments et démontez les accessoires montés sur les portes (le casier à bouteilles et les balconnets, par exemple). Faites attention à ne pas faire tomber les portes pendant le montage et le démontage. Danger - Lisez attentivement les instructions suivantes.

1. Manipulez les pièces avec soin afin d’éviter de rayer la peinture.

2. Déposez les vis près des pièces associées afin d’éviter de les replacer à un mauvais endroit.

3. Prévoyez une surface de travail qui ne rayera pas les portes (une couverture, par exemple).

Veillez à ne pas tacher le réfrigérateur d’huile pendant l’inversion du sens d’ouverture des portes.

5. Nous recommandons l’utilisation des outils décrits ci-dessous.

(Il est possible d’utiliser une clé de serrage et une clé à douille de taille similaire) Non fournis Pièce supplémentaire Tournevis cruciforme (+) Phillips Tournevis plat (-) Clé à douille 10 mm (pour les boulons) Clé de serrage 11 mm (pour l’axe de la charnière) Clé à six pans (3/16 pouce) (pour charnière du milieu) Cache-fils de la charnière gauche (dans le couvercle supérieur)

1. Démontez le CACHE DU

COMPARTIMENT après avoir retiré les 2 vis. Ce mode d’emploi s’applique à différents modèles. Par conséquent, les caractéristiques de votre appareil peuvent légèrement différer de celles décrites dans ce document.

- DEMONTAGE DE LA PORTE DU REFRIGERATEUR

2. Débranchez les fils

électriques situés à l’intérieur du CACHE DU COMPARTIMENT.

3. Retirez les 3 boulons situés sur la partie

supérieure du réfrigérateur à l’aide d’une clé à douille 10 mm. Assurez-vous que la porte est bien fermée.

4. Démontez la porte du

réfrigérateur en la soulevant. Veillez à ne pas laisser tomber la porte du réfrigérateur ni à rayer sa partie avant.

5. Démontez la BAGUETTE DU CACHE-

FILS située dans la partie supérieure de la porte du réfrigérateur à l’aide d’un tournevis plat en l’introduisant à l’emplacement indiqué (∆).

8. A l’aide de la clé 11

mm, séparez l’AXE DE LA CHARNIERE, faites basculer la CHARNIERE et fixez à nouveau l’AXE DE LA CHARNIERE. 9-1. Après avoir joint la charnière (COVER WIRE HINGE) gauche et l’ensemble charnière supérieur (ASSY HINGE UPP), basculez la position de la charnière à œillet (GROMMET HINGE) et le CAP SPACE DOOR.

et de la RONDELLE DE LA CHARNIERE comme indiqué.

11. Retirez les 2 boulons et la vis

pour démonter l’ASSEMBLAGE CENTRAL DE CHARNIERE.

14. Démontez l’ASSEMBLAGE

INFERIEUR DE CHARNIERE comme indiqué et retournez le DISPOSITIF DE GUIDAGE AUTOMATIQUE, changez la position de l’AXE.

12. Démontez la porte du

congélateur en la soulevant. Veillez à ne pas laisser tomber ni rayer la porte du congélateur.

13. Démontez le COUVERCLE

AUTOMATIQUE COUVERCLE DU PIED AVANT Lors de la fixation, serrez la vis pour éviter tout bruit imprévu. BUTOIR RONDELLE

7. Changez la direction du fil électrique

comme indiqué ci-dessous. Retirez le CACHE-FILS DE LA CHARNIERE GAUCHE de la partie inférieure du CACHE DU COMPARTIMENT et reliez-le au fil électrique. 9-2. Lors du démontage du CAP SPACE, ne poussez pas les deux tenons latéraux, mais sur le tenons du bas, comme illustré. Note DA99-01220B(1.3)-FR.indd 15 2010.6.21 10:32:8 AM16

15. Détachez le CACHE VIS DE LA

POIGNEE à l’aide du tournevis plat et démontez les POIGNEES.

16. Changez la position des CACHE

ESPACE DES PORTES, en les tirant puis en les poussant vers l’intérieur.

17. Fixez à nouveau les

POIGNEES de l’autre côté des portes.

18. Changez la position du boulon et de

l’ASSEMBLAGE INFERIEUR DE CHARNIERE après avoir fait un trou à l’aide du tournevis Phillips Côté inférieur gauche de l’appareil.

19. Après avoir changé la position

LA PORTE et de la RONDELLE DE LA CHARNIERE comme indiqué.

22. Changez la position de la RONDELLE

DE LA CHARNIERE et du CACHE ESPACE DE LA CHARNIERE.

23. Remettez en place la porte du congélateur

et montez la CHARNIERE CENTRALE à l’aide de 2 boulons et une vis.

Remettez en place la porte du réfrigérateur.

25. Fixez l’ASSEMBLAGE SUPERIEUR DE CHARNIERE à l’aide de 3 boulons

comme indiqué. Assurez-vous que la porte du réfrigérateur est bien fermée.

• La fiche d’alimentation est-elle correctement branchée?

• La température est-elle correctement réglée sur le panneau de commande avant?

L’appareil est-il exposé aux rayons du soleil ou est-il situé à proximité d’une source de chaleur?

• La paroi arrière de l’appareil est- elle trop près du mur? L’appareil ne fonctionne pas du tout ou la température est trop élevée.

La température indiquée sur le panneau de commande est-elle réglée au niveau le plus froid?

• La température ambiante est-elle trop basse?

• Avez-vous placé dans le réfrigérateur des produits contenant une quantité d’eau importante? Les aliments placés à l’intérieur du réfrigérateur sont congelés.

• L’appareil est-il installé sur une surface stable et horizontale?

• La paroi arrière de l’appareil est- elle trop près du mur?

• Des objets sont-ils tombés derrière ou sous l’appareil?

• Le bruit provient-il du compresseur de l’appareil?

• L’appareil émet parfois un bruit de cliquètement. Ce bruit est normal et provient de la dilatation ou de la rétraction des différents accessoires.

• Des tubes calorifugés sont installés dans les coins avant de l’appareil afin d’éviter la condensation. Lorsque la température ambiante augmente, la chaleur est perceptible dans certains cas, mais elle n’est pas anormale.

• Par temps très humide, des gouttelettes de condensation peuvent se former lorsque l’humidité de l’air entre en contact avec la surface externe froide de l’appareil. Les coins avant et les côtés de l’appareil apparaissent chauds au toucher. Des outtelettes de condensation commencent à se former. DÉPANNAGE L’appareil émet des bruits anormaux. INVERSION DU SENS D’OUVERTURE DES PORTES

29. Détachez les joints du réfrigérateur et du congélateur et fixez-les après les avoir

fait pivoter de 180 ˚. (Assurez-vous que les joints des portes sont correctement placés. Si ce n’est pas le cas, il est possible que cela produise du bruit ou de la condensation, ce qui pourrait affecter les performances de l’appareil.)

30. Assurez-vous que les portes

s’ouvrent et se ferment correctement.

27. Rebranchez les fils électriques

et replacez-les à l’intérieur du

CACHE DU COMPARTIMENT

comme indiqué ci-dessous.

28. Remontez le CACHE DU

COMPARTIMENT après avoir vérifié la position des fils.

VUE D’ENSEMBLE DES ACCESSOIRES

DÉPANNAGE Économies d’énergie

• Installez l’appareil dans un endroit sec et bien aéré. Veillez à ce qu’il ne soit pas exposé au rayonnement direct du soleil ou installé à proximité d’une source de chaleur (par exemple un radiateur).

• N’obstruez jamais les fentes ou les grilles de ventilation de l’appareil.

• Laissez refroidir les aliments chauds avant de les mettre dans le réfrigérateur.

• Placez les aliments congelés dans le réfrigérateur afin de les décongeler. Vous pourrez ainsi utiliser leur basse température pour refroidir des aliments présents dans le réfrigérateur.

Lorsque vous manipulez des aliments dans le réfrigérateur, ne laissez pas la porte ouverte trop longtemps. Plus la durée d’ouverture est courte, moins la quantité de glace formée dans le congélateur est importante . Conseils

• Ce bruit est dû au fluide frigorigène qui refroidit l’intérieur de l’appareil. Un bruit d’écoulement d’eau est perceptible.

• Emballez hermétiquement les aliments.

• Protégez les aliments entreposés et nettoyez l’entrée d’air froid. ll y a une odeur désagréable dans le réfrigérateur.

• La sortie d’air de l’appareil est-elle branchée?

• L’espace entre les aliments est-il suffisant pour que l’air puisse circuler?

• La porte ferme-t-elle hermétiquement? Du givre se forme sur les parois de l’appareil.

• Avez-vous protégé les aliments contenant beaucoup d’eau? La porte est-elle restée ouverte trop longtemps?

Entreposez les aliments en fermant les couvercles des récipients ou en utilisant des emballages hermétiques. Des gouttelettes de condensation se forment sur la paroi interne de l’appareil et autour des légumes.

(OPTION) LAMPE DU RÉFRIGÉRATEUR(lampe à DEL ou à incandescence, selon le modèle)

CLAYETTES (en verre trempé, selon le modèle)

(OPTION) CASIER MULTIFONCTION (OPTION) DA99-01220B(1.3)-FR.indd 18 2010.6.21 10:32:11 AMLAMPE DU RÉFRIGÉRATEUR(lampe à DEL ou à incandescence, selon le modèle) MEMO DA99-01220B(1.3)-FR.indd 19 2010.6.21 10:32:12 AMLes bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Afin de promouvoir le recyclage, ce présent manuel a été imprimé sur du papier recyclé. Limites de température ambiante Ce réfrigérateur est conçu pour fonctionner dans les températures ambiantes correspondant à la classe de température indiquée sur la plaque signalétique de l’appareil. Classe Symbole Plage de température ambiante (°C) Tempérée élargie SN de +10 à +32 Tempérée N de +16 à +32 Subtropicale ST de +16 à +38 Tropicale T de +16 à +43 Les températures intérieures de l’appareil peuvent varier sous l’effet de facteurs tel que la pièce où il se trouve, la température ambiante et la fréquence d’ouverture de la porte. Ces facteurs peuvent être compensés en réglant une température appropriée.s. Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. Samsung Service Consommateurs 66 rue des Vanesses BP 50116 - Villepinte -95950 ROISSY cedex France
