| Intitulé | Description |
|---|---|
| Type de produit | Téléviseur LCD |
| Taille de l'écran | 42 pouces (106 cm) |
| Résolution | 1920 x 1080 pixels (Full HD) |
| Technologie d'affichage | LCD avec rétroéclairage CCFL |
| Rapport de contraste | 30000:1 |
| Luminosité | 500 cd/m² |
| Angles de vision | 178° horizontal et vertical |
| Connectivité | 3 x HDMI, 2 x USB, 1 x VGA, 1 x composite, 1 x composante |
| Alimentation électrique | AC 100-240V, 50/60Hz |
| Dimensions approximatives | 1008 x 657 x 90 mm (sans pied) |
| Poids | 25 kg (avec pied) |
| Fonctions principales | TV numérique, mode économie d'énergie, réglage automatique de l'image |
| Entretien et nettoyage | Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité variable, consulter un réparateur agréé pour les pièces |
| Sécurité | Respecter les consignes de sécurité électrique, ne pas exposer à l'humidité |
| Informations générales | Compatible avec les normes DVB-T et DVB-C, support VESA 400 x 400 mm |
FOIRE AUX QUESTIONS - 42LH4000 LG
Questions des utilisateurs sur 42LH4000 LG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télévision au format PDF gratuitement ! Retrouvez votre notice 42LH4000 - LG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 42LH4000 de la marque LG.
MODE D'EMPLOI 42LH4000 LG
Televiseur LCD
19LU40 37LH70 22LU40 42LH70 19LU50 47LH70 22LU50 32LF25 26LU50 37LF25 42LF25 19LH20 42LH23 32LH49 22LH20 37LH49 26LH20 42LH49 32LH20 47LH49 37LH20 32LG2 42LH20 37LG2 32LH3 42LG2 37LH3 19LG31 42LH3 22LG31 47LH3 26LG31 * 32IH40 32LG33 37LH40 37LG33 42LG33 42LH40 32LF51 47LH40 42LF51 32LHSO** 47LF51** 37LH50 19LD3 42LH50 22LD3 47LH50 26LD3 55LH50 20LD3 32LH70 32LD3
Televiseur LCD à LED
42LH90 47LH90
50PS70 60PS70 50PS80 60PS80 42PQ35 50PQ35 42PQ65 50PS65
Avant la mise en service de votre téléviseur, veuillez lire attentivement ce manuel d'utilisation.
Conservez-le à portée de main pour pouvoir vous y reporter ultérieurement.
Notez le numéro de série et le numéro du modèle, qui figurent sur la plaque signalétique fixée à l'arrière du poste.
Transmettez ces informations à votre revendeur lorsque vous demandez une intervention de maintenance.
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.
Utiliser des vis de 12 mm de long (+0,5/-0,5) du assemblage.
(uniquement 42/47LH70**)
Côté de l'assemblage (avec entreprises de guidage) Entretoise de guidage
Côté de l'assemblage (sans entretoise de guidage)
Support de montage mural (à acheter séparément)
RW120 (19/22LU50 /19/22LU40 /19/22LH20 /19/22LD3 /19/22LG31)
RW230 (26LG31 /26LU50 /32LF25 /32LG2 /32LG33 /26/32LH20 /26/32LD3 /32LH3 /32LH40 /32LH49 /32LH50 /32LH70 /32LF51)
AW-47LG30M (32/37/42LF25 /32/37/42LG2 /32/37/42LG33 /32/37/42LH20 /32LD3 /32/37/42/47LH3 /32/37/42/47LH40 /32/37/42/47LH49 /32/37/42/47LH50 /32/37/42/47LH70 /42/47LH90 /32/42/47LF51**)
AW-50PG60MS (50PS70 /50PS80 ) 42/50PQ35 /42PQ65 /50PS65 *)
AW-60PG60MS (60PS70 /60PS80 )
AW-55LH40M (55LH50)
Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l'appareil.
L'image peut être différente de celle affichée sur votre téléviseur.
Manuel de l'utilisateur

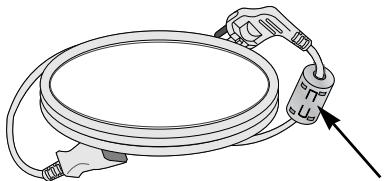

Noyau de ferrite (Cet accessoire n'est pas fourni avec tous les modèles.)
Telekomande
Cordon d'alimentation
Piles
Chiffon doux Nettoyez l'écran avec ce chiffon. *Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux. Évitez de frotter lorsque vous tentez d'éliminer une tache. Vous risquez de rayer ou de décolorer la surface.
Modèles de téléviseur PLASMA

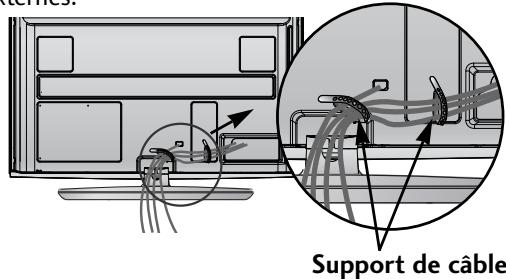

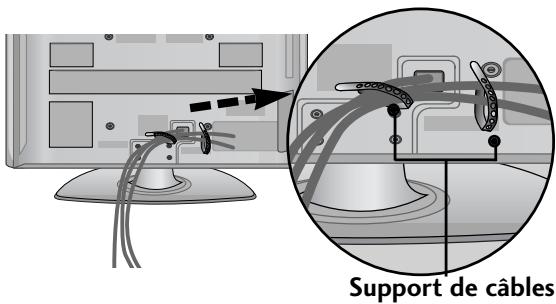

Support de câbles (Voir page 33)

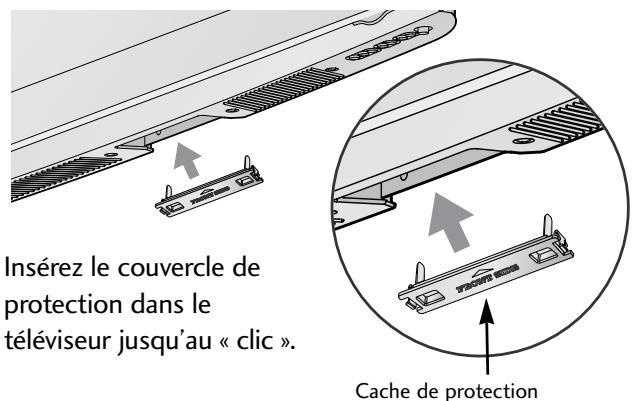

Capot de protection (Voir page 34)
Boulons pour l'assemblage du socle (50PS70 / 50PS80 / 42/50PQ35 / 42PQ65 / 50PS65) (uniquement) (Voir page 26)

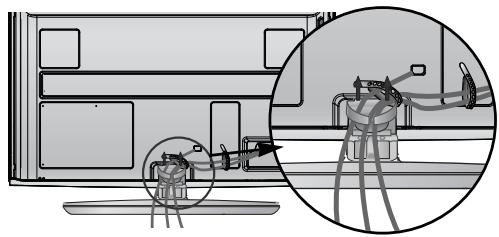

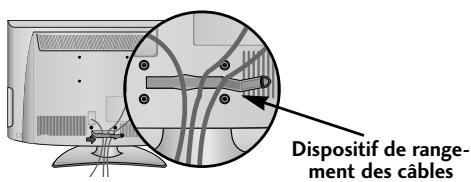

Dispositif de rangement des cables (uniquement 50/60PS70, 50/60PS80 ) (Voir page 33)
Modèles de téléviseur LCD / modeles de téléviseur LCD à LED

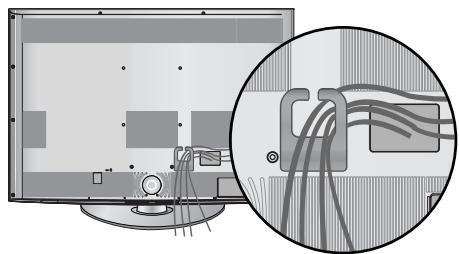

Dispositif de rangement des câbles (32/37/42/47LH70** unquement) (Voir page 33)
Capot arrière du socle (32/37/42/47LH70** unquement) (Voir page 31)
Support de câbles (19/22LU40, 19/22/26LU50 uniquement) (Voir page 32)
Dispositif de rangement des câbles (19/22LH20, 19/22LD3, 19/22LG31** uniquement) (Voir page 32)
1-vis 1, 26LU50, 32/37/42LF25, 7/42LG2, 32/37/42LG33, 2/37/42LH20, 26/32LD3, 7/42LH3, 32/37/42LH40, 49, 32/37/42LH50, 32/37LH70, 90 32/42LF51** unique) (Voir page 30)
Sulons pour l'assemblage du socle (voir page 25~28)
(26LU50** unique)

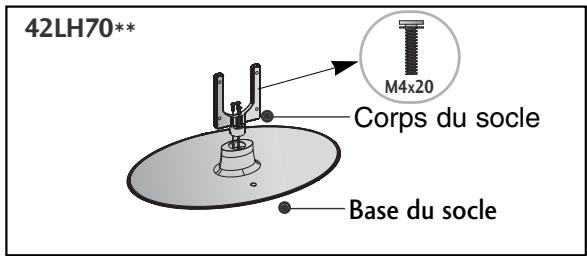

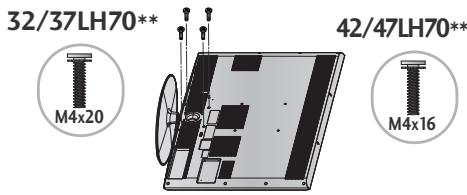

Max20 (37LH70** unquemement)
1 + u7 = 70%
(47LH70)
14x20
M4x16

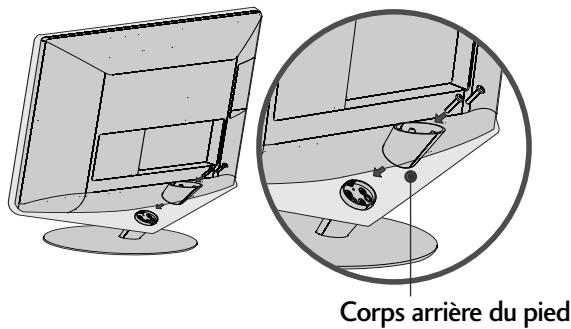

Corps arrière du pied Capuchon 9/22LU40** uniquem (Voir page 28)
Support de protection et vis pour le cordon d'alimentation (32/37/42/47LH70**)_uniquement (Voir page 33)

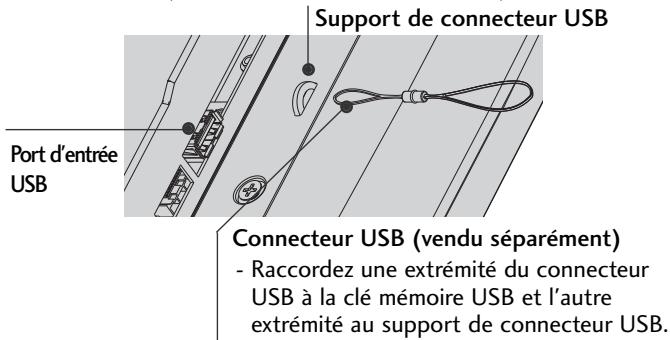

Cable d'extension USB 37/42/47LH70** uniquement) z à utiliser le cable d'extension uni, spécialement pour cet usage.
TABLE des matières
ACCESSOIRES 1
COMMANDES DU PANNEAU AVANT 4
PRÉSENTATION DU PANNEAU ARRIÈRE...... 16

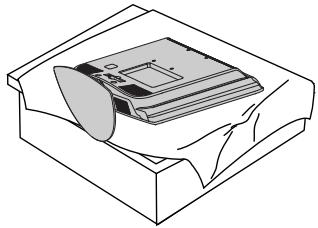

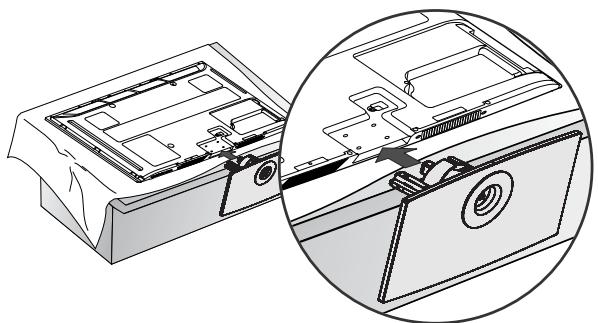

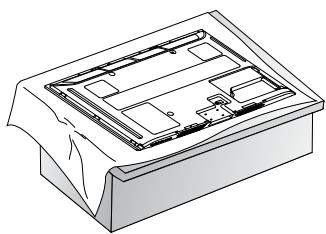

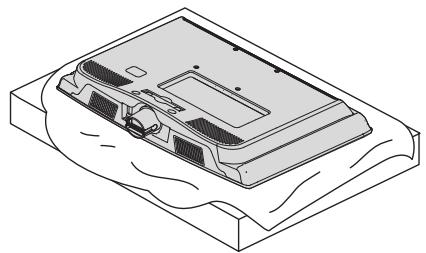

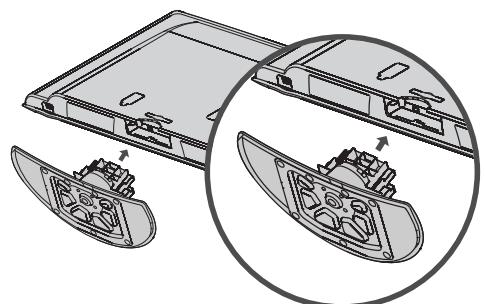

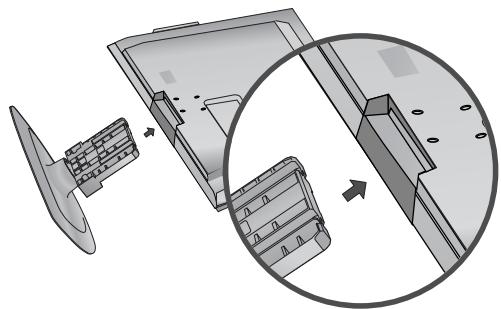

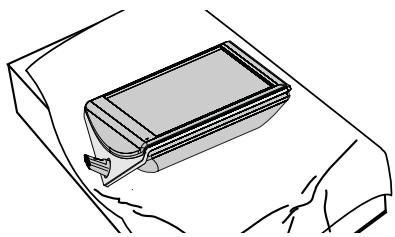

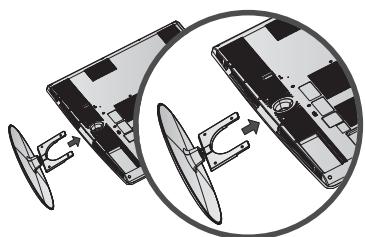

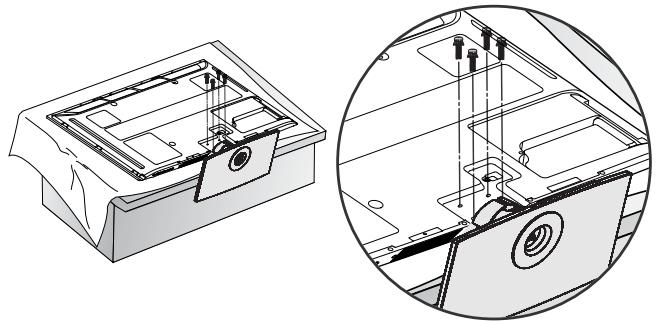

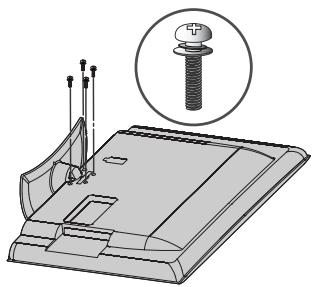

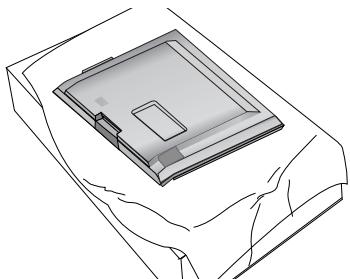

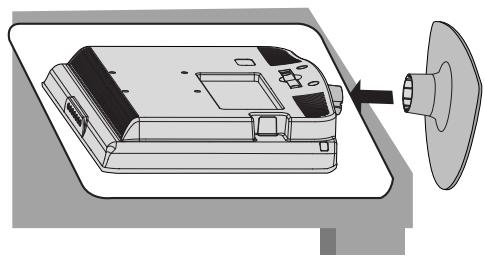

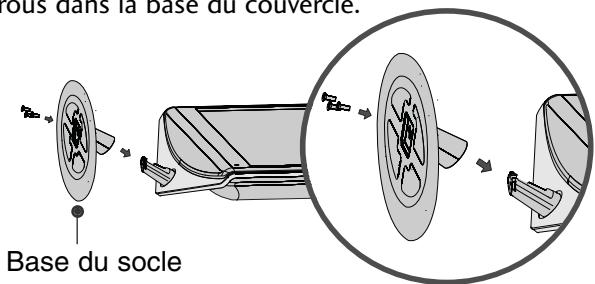

INSTALLATION DU SOCLE 25

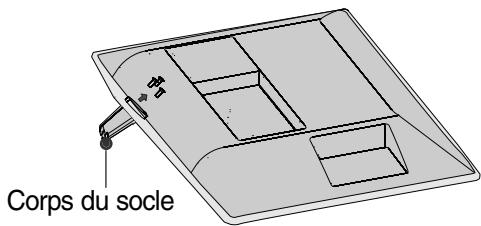

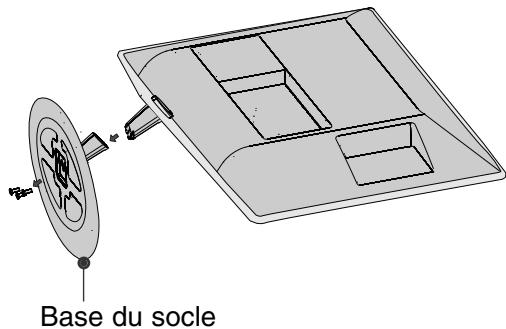

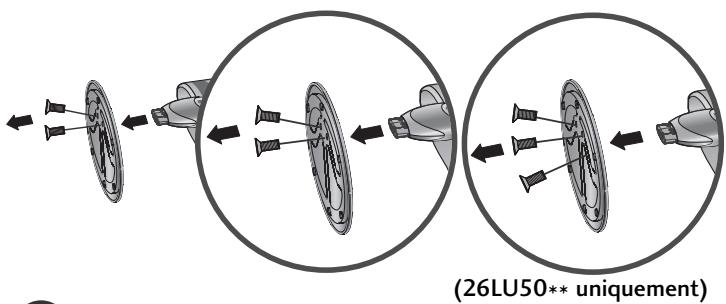

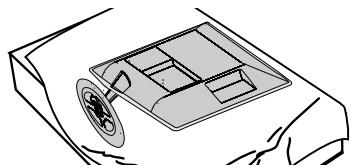

Démontage du socle 29

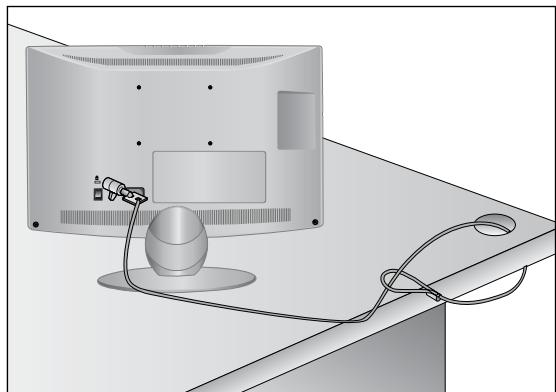

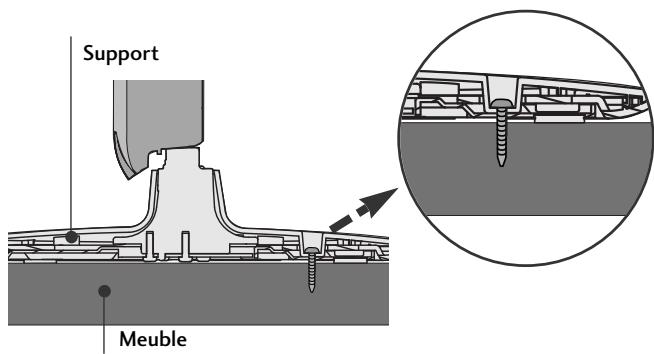

RATTACHER LA TV À UN MEUBLE. 30
Installation du socle 30
Positionnement de l'écran 30
Système de sécurité Kensington 30

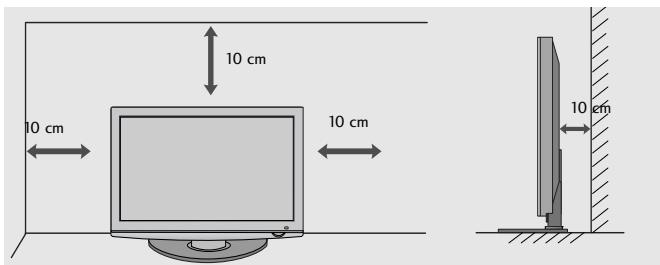

Précautions d'installation 31
SOCLEPIVOTANT 31

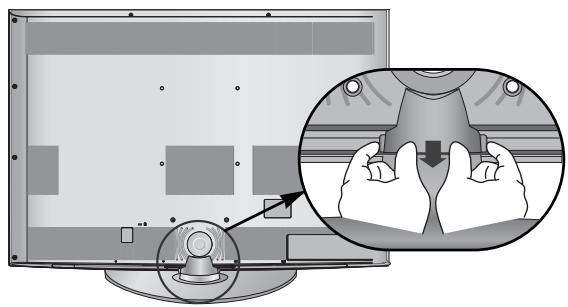

Utilisation du capot arrêt du support 31

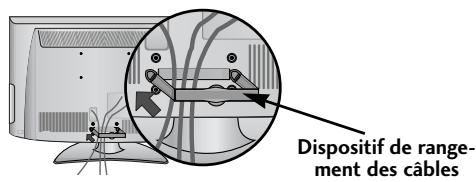

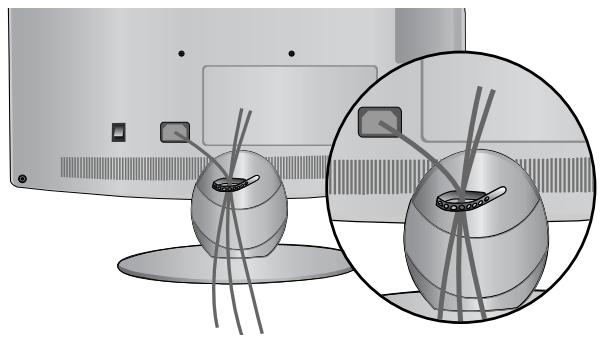

SUPPORT ARRIÈRE POUR LE RANGEMENT DES
CABLES 32
SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED
(Sauf 19/22LU40, 19/22/26LU50). 34
Montage au mur : Installation horizontale... 35

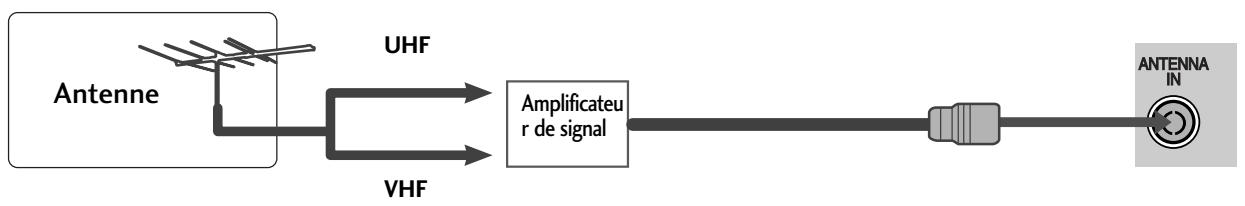

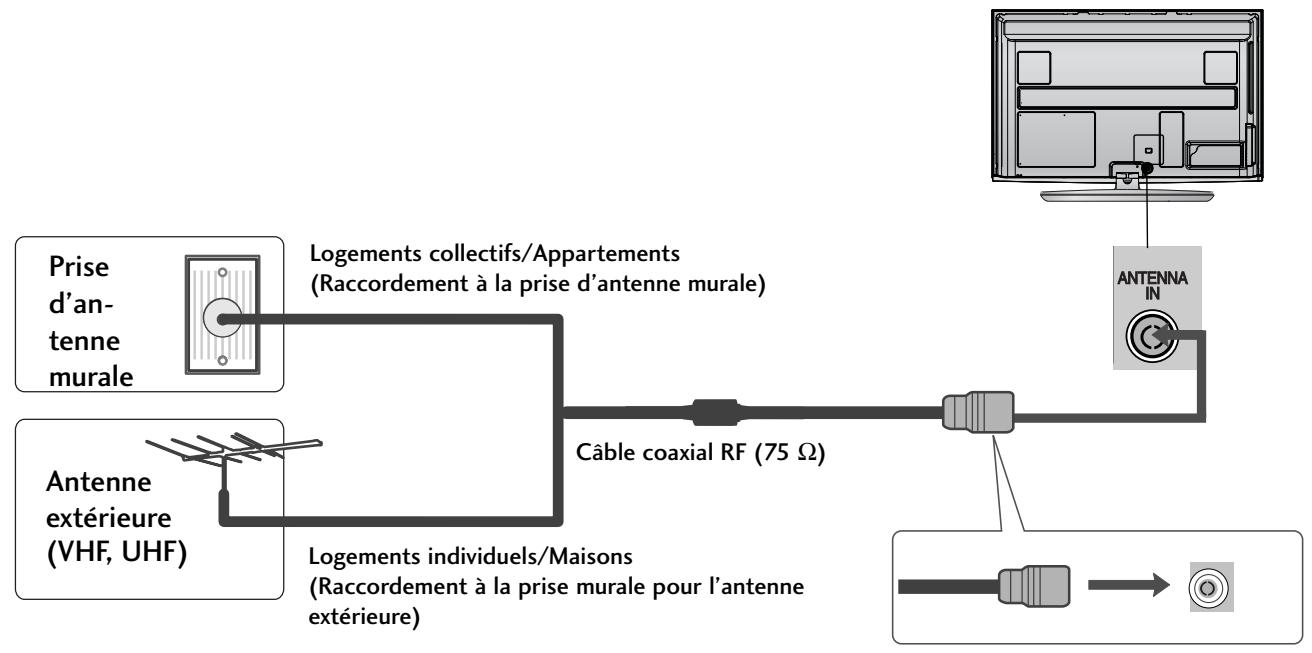

Raccordement à une antenne 36
Configuration d'un appareil externe
CONFIGURATION DU RÉCEPTEUR HD. 37
CONFIGURATION D'UN LECTEUR DVD...... 39

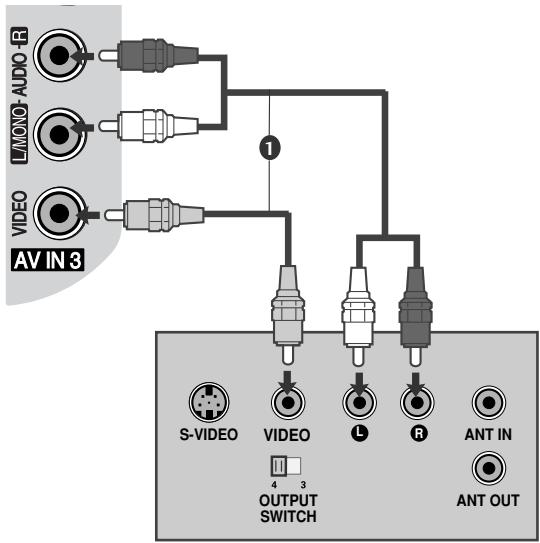

CONFIGURATION D'UN MAGNETOSCOPE... 42
Insertion du module CI.44
CONFIGURATION DE LA SORTIE
AUDIONUMÉRIQUE. 45
CONFIGURATION DES ÉCOUTEURS. 45
CONFIGURATION D'UNE AUTRE SOURCE
AUDIO/VIDEOS 46
CONFIGURATION DE L'ENTREE USB 47
CONFIGURATION D'UN PC 48

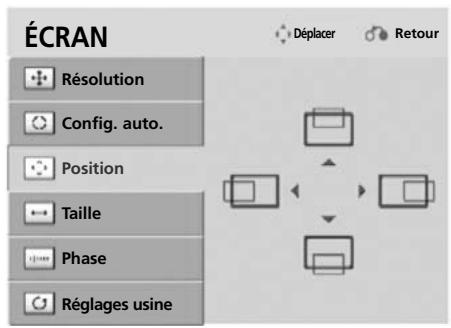

-Configuration de l'écran pour le mode PC.... 52
Utilisation du téléviseur/contrôle des chaînes

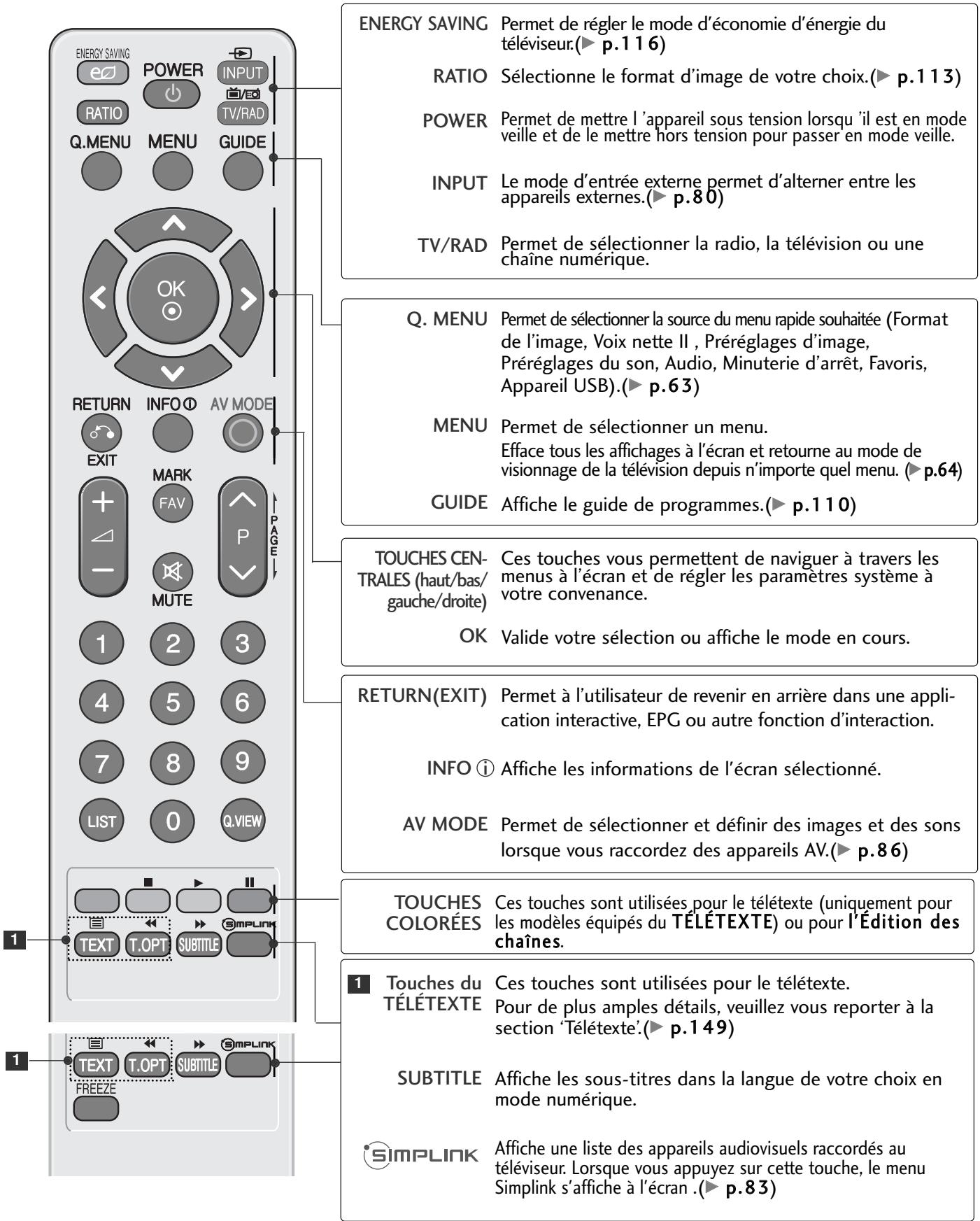

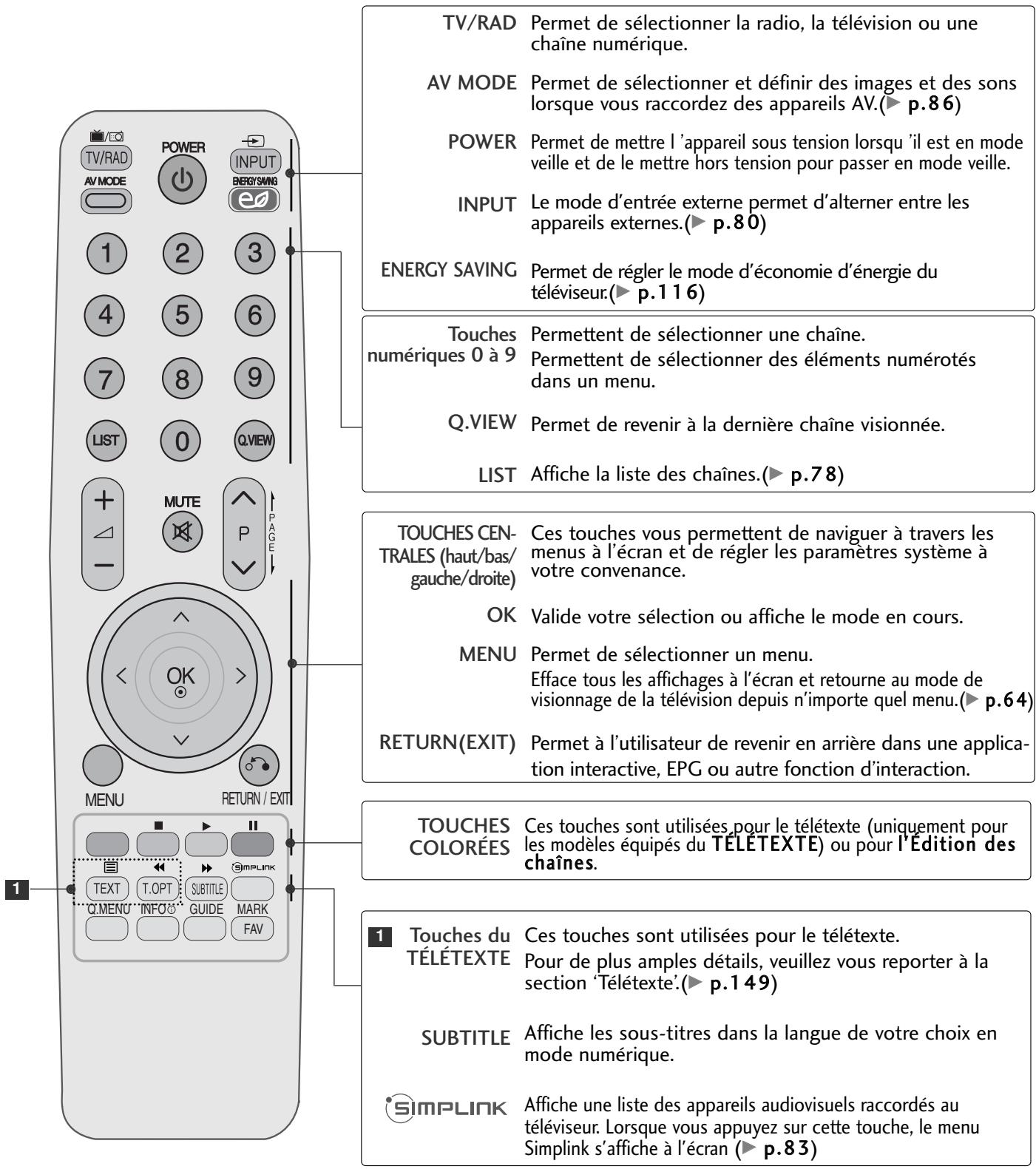

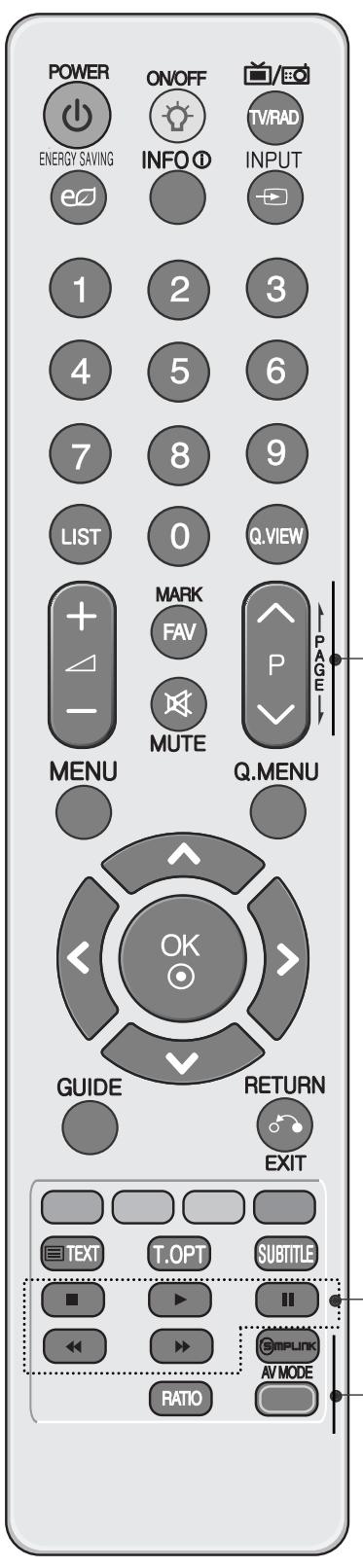

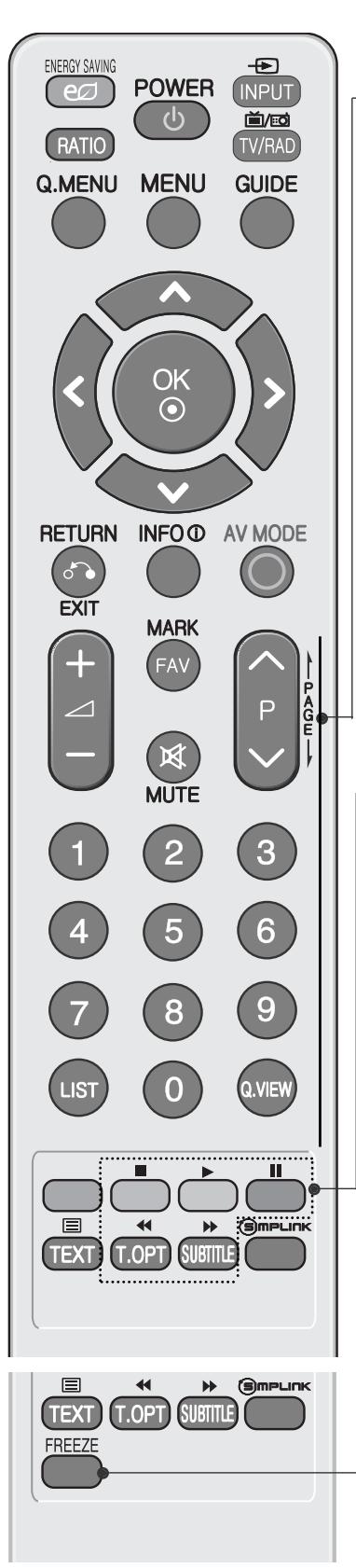

Fonctions des touches de la télécommande 56
Mise sous tension du téléviseur. 62
SELECTION DES CHÂINES 62
Réglage du volume 62

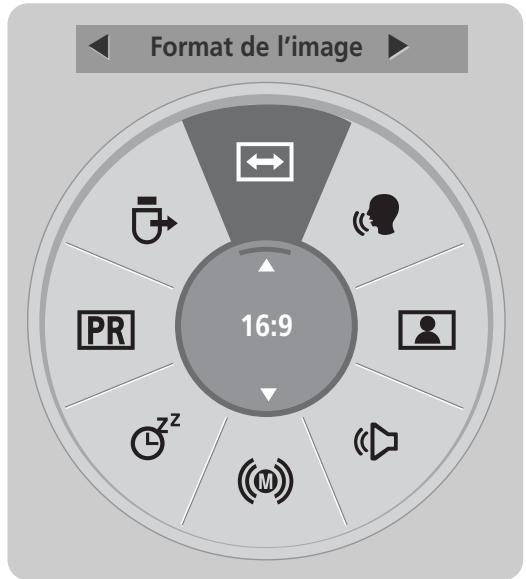

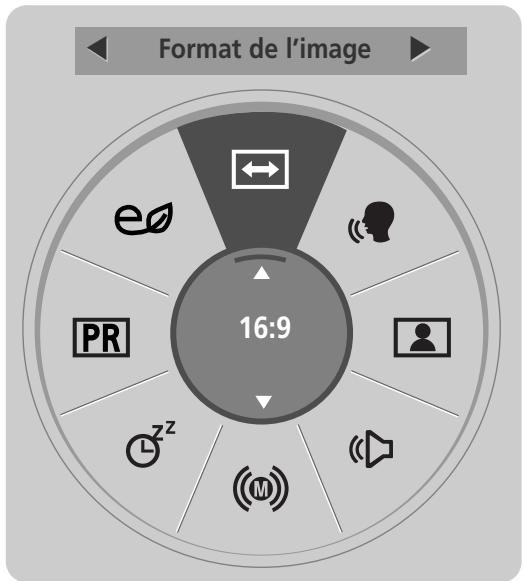

MENURAPIDE 63

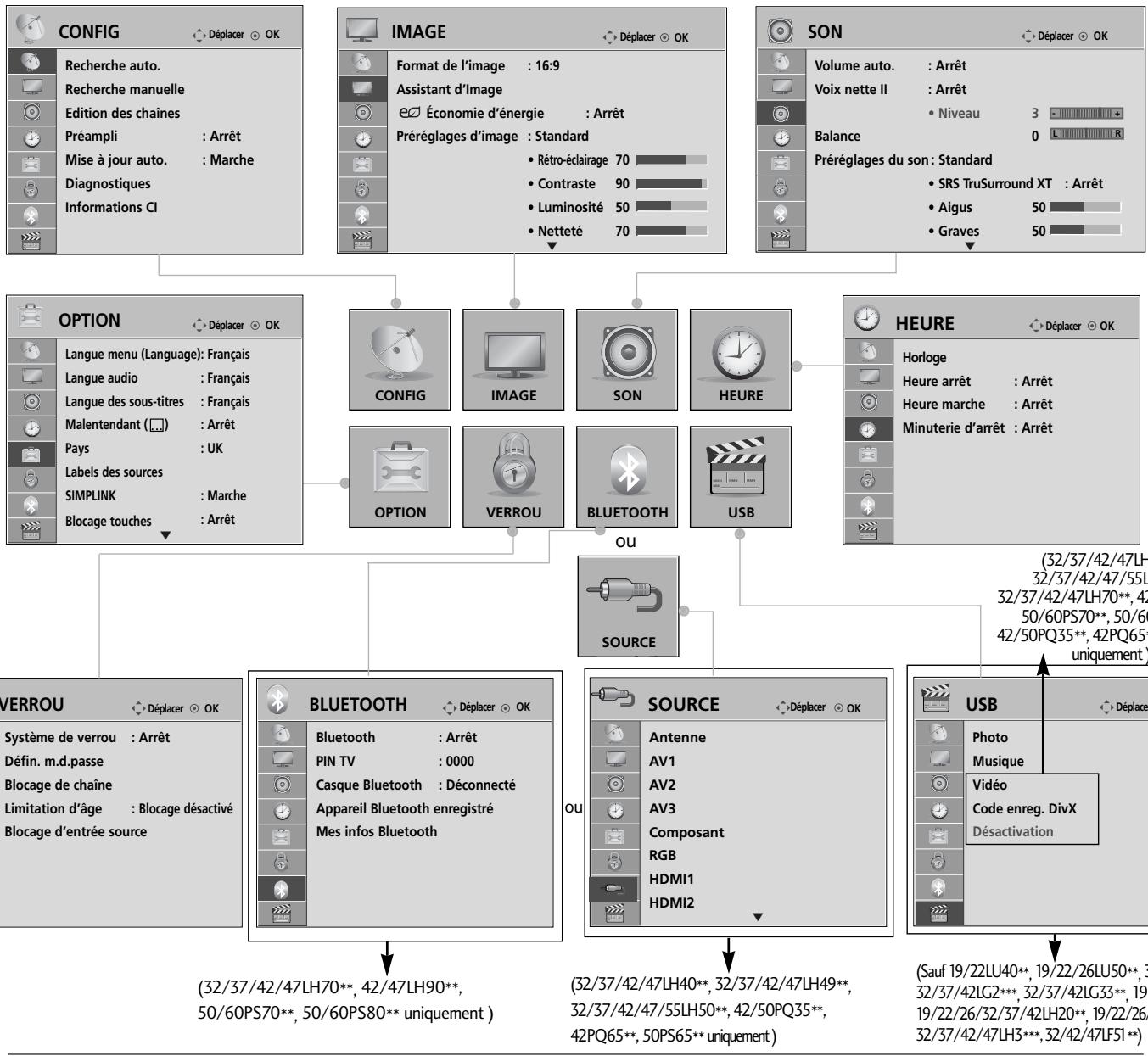

SELECTION ET REGLAGE DES MENUS À LÉCRAN... 64

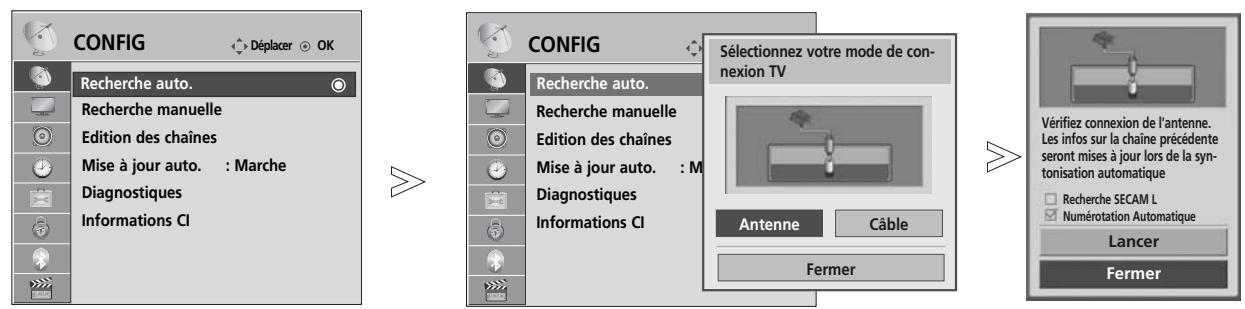

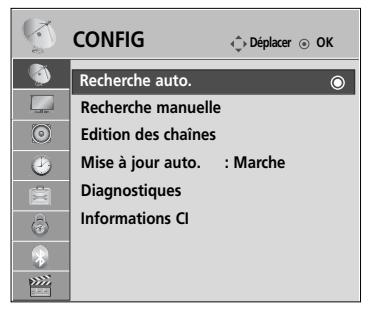

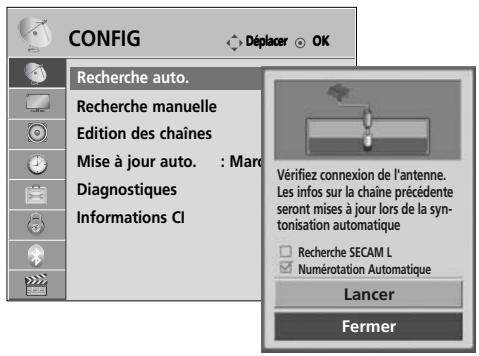

Mémorisation des chaînes 65

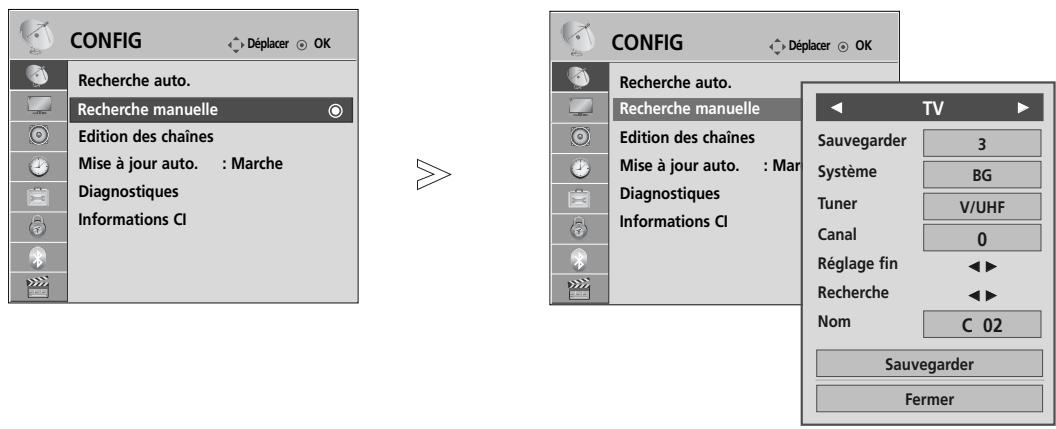

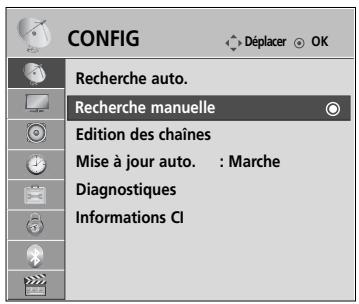

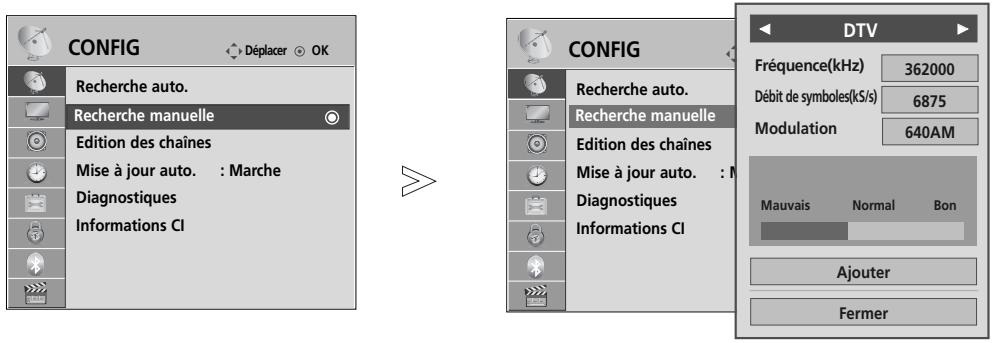

RECHERCHE MANUELLE (EN MODE NUMÉRIQUE)... 68
RECHERCHE MANUELLE (EN MODE ANALOGIQUE)... 70

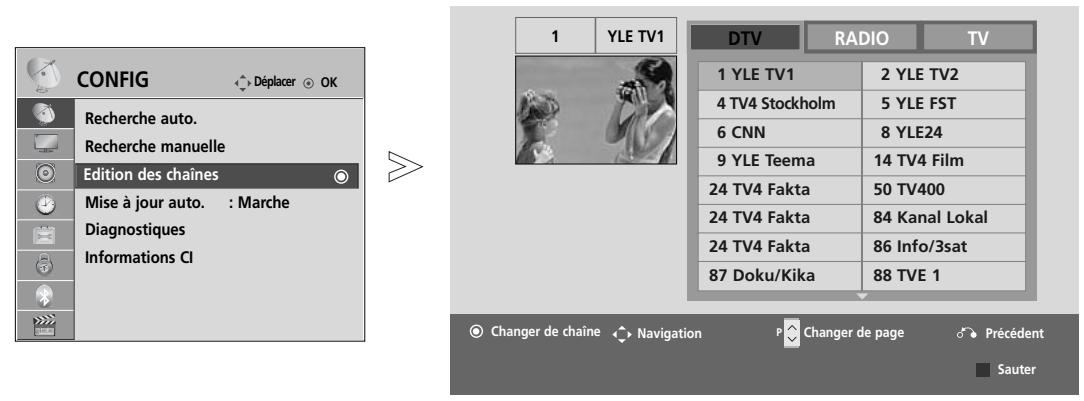

EDITION DES CHÂINES 72
Préampli (EN MODE NUMERIQUE) 74

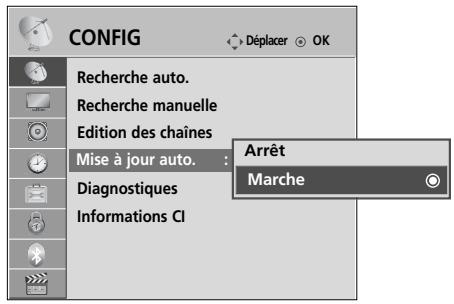

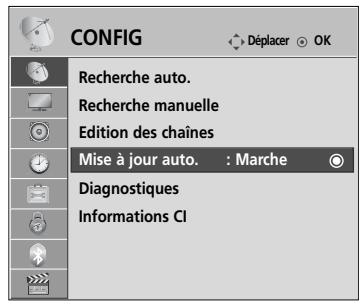

MISE À JOUR LOGICIELLE 75
DIAGNOSTICS 76

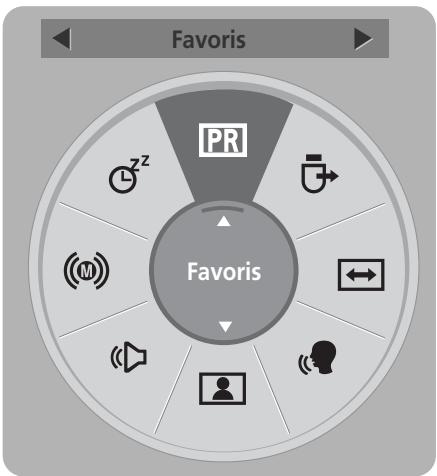

Configuration des chaînes préférées 79

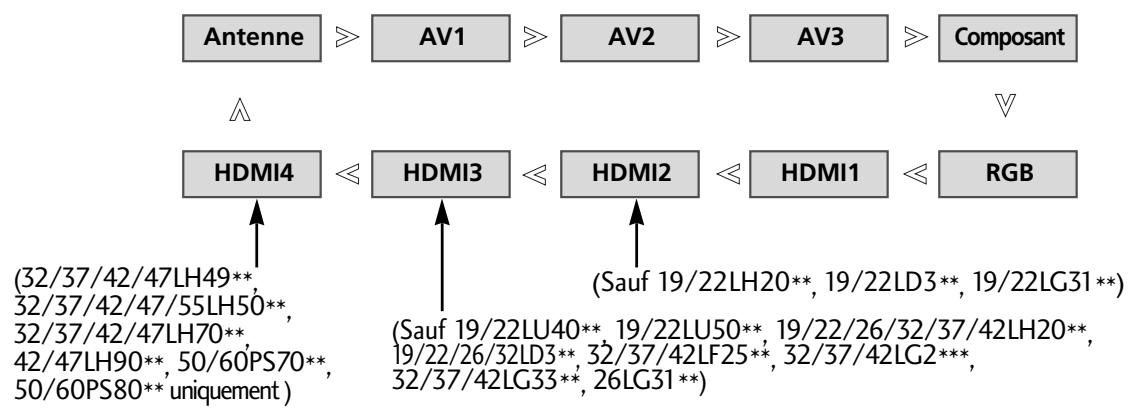

LIST DES ENTRES 80

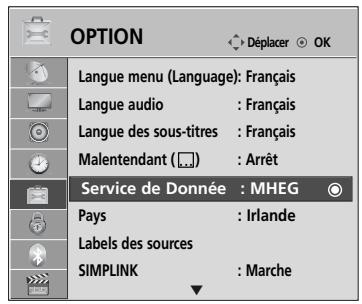

SERVICE DE DONNEES 81
LIBELLE DES ENTRÉES 81

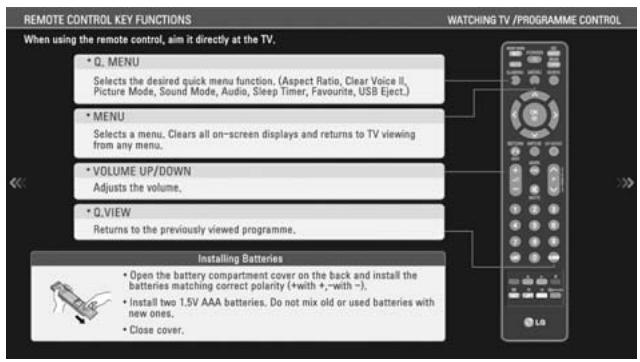

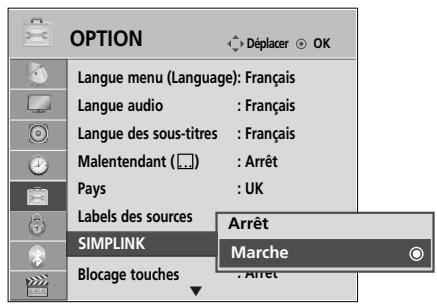

MANUEL SIMPLIFIÉ 82

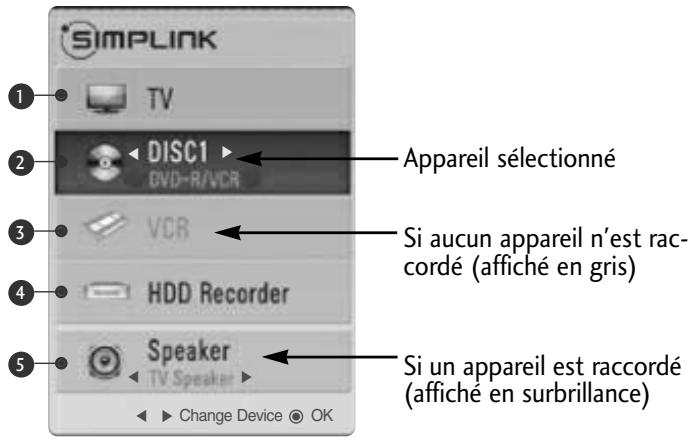

SIMPLINK 83
MODE AV 86

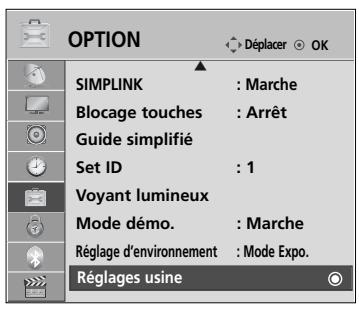

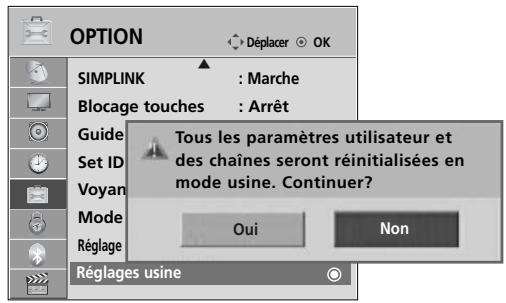

Réinitialisation (Retour aux réglages d'usine)................. 87
Utilisation de bluetooth
Précautions lors de l'utilisation de Bluetooth.. 88

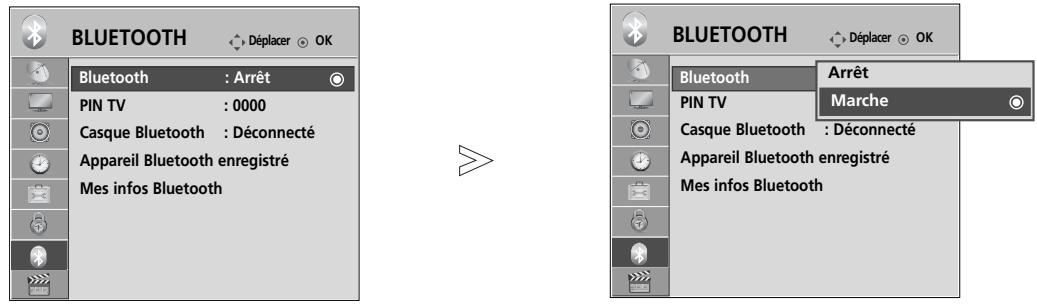

PARAMETRAGE DE BLUETOOTH 89

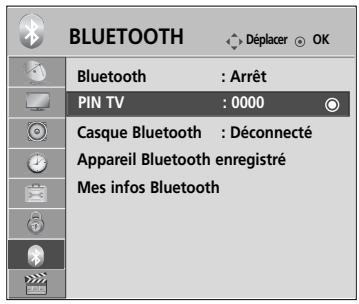

DéFINIR LE CODE PIN DU TÉLÉVISEUR..... 90
CASQUE BLUETOOTH
- Connexion d'un nouveau casque Bluetooth. 91
- Connexion à un casque Bluetooth déjà enregistré 91
- Déconnexion du casque Bluetooth pendant l'utilisation. 92
- Demande de connexion du casque Bluetooth au téléviseur. 92

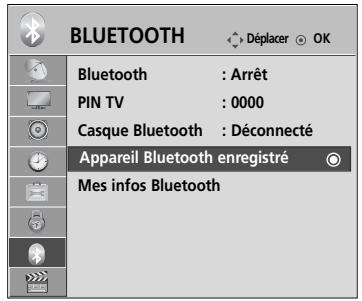

GESTION D'UN APPAREIL BLUETOOTH
ENREGISTRE. 93

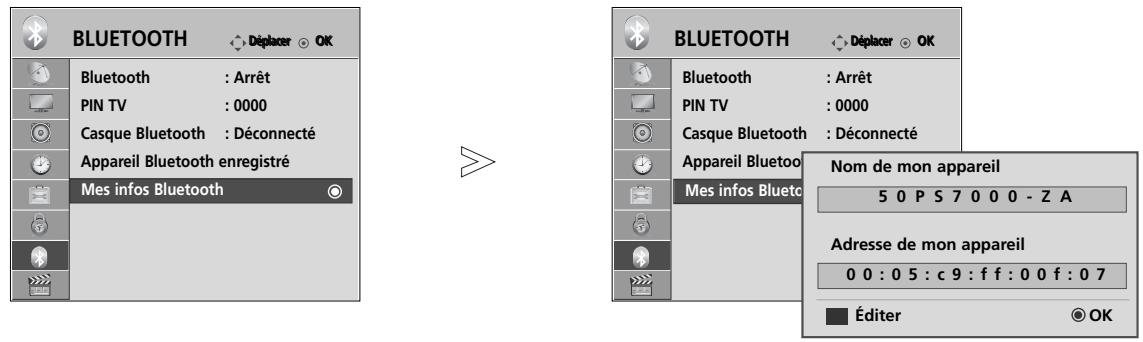

MES INFORMATIONSLBUTFOTH. 94

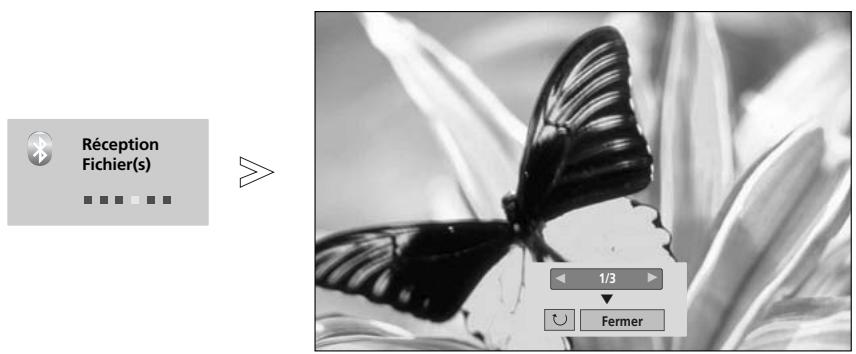

RéCEPTION DE PHOTOS VIA UN APPAREIL BLUETOOTH
EXTERNE 95
ÉCOUTE DE MUSIQUE À PARTIR D'UN APPAREIL
BLUETOOTH EXTERNE 95
Pour utiliser un périphérique USB

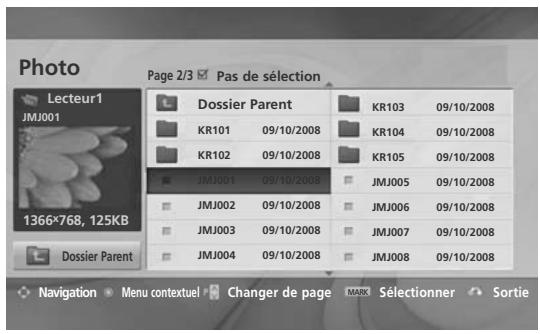

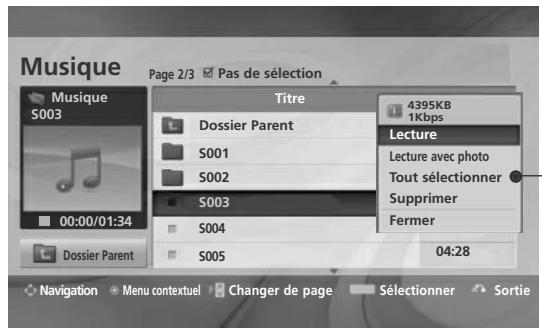

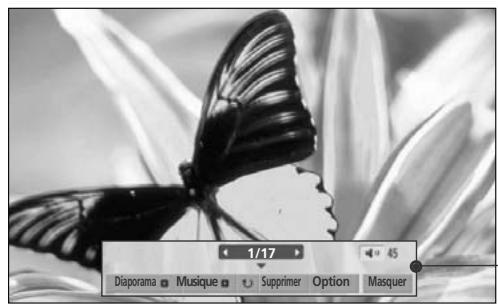

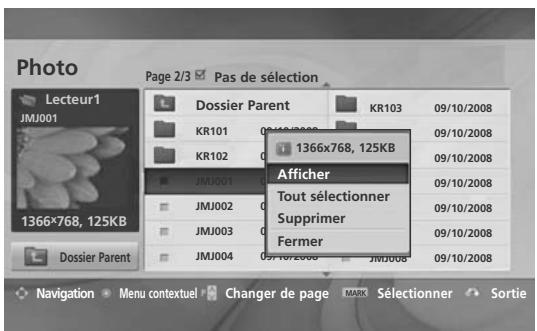

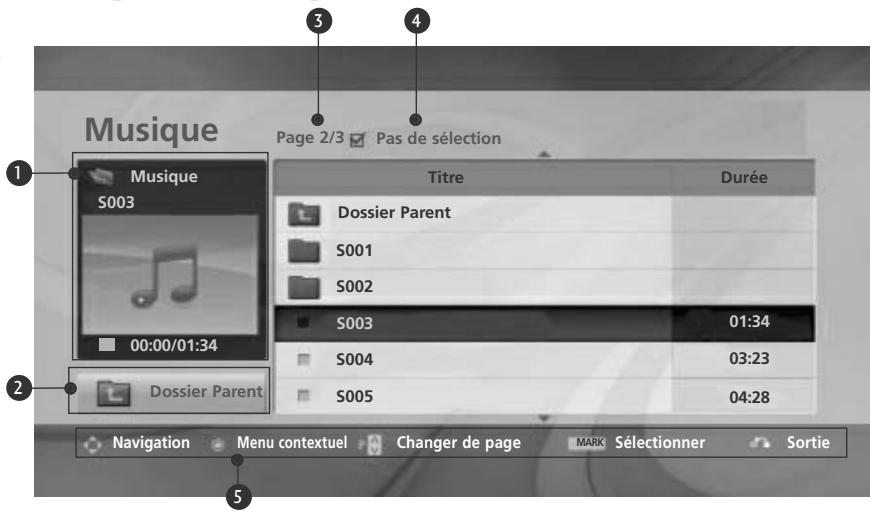

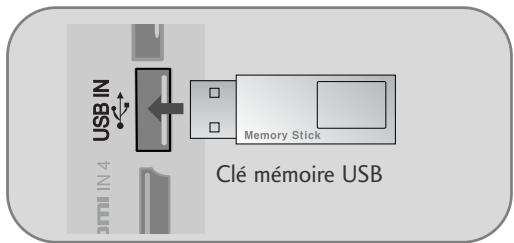

Raccordement d'un périhérique USB 96 LISTEDESPHOTOS. 97 LISTE DE MUSIQUE. 101 MOVIE LIST (LISTE DE FILMS) 104 Code d'enregistrement DivX. 108 Désactivation. 109

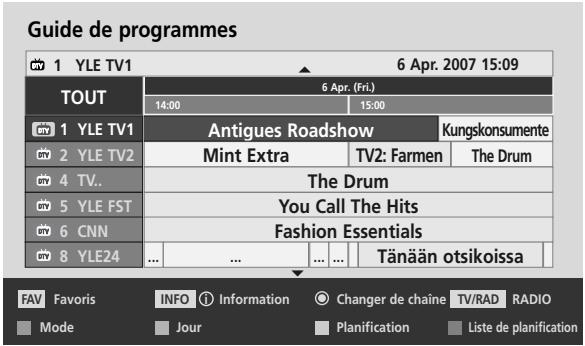

EPG (GUIDE De programmes électronique) (en mode numérique uniquement)
- Activation/désactivation du guide de programmes électronique 110 - Sélection d'un programme. 110

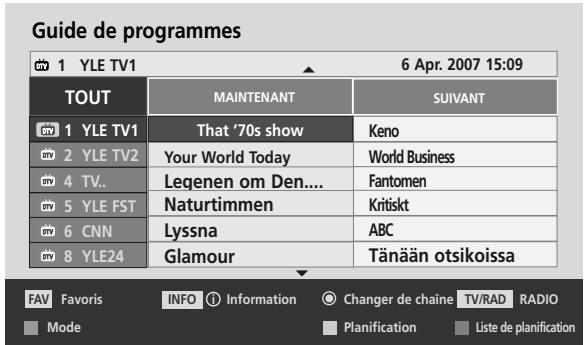

- Signification des touches en mode Guide NOW/NEXT (Actuel/Suivant) 110 Signification des touches en mode Guide sur 8 jours.. 111

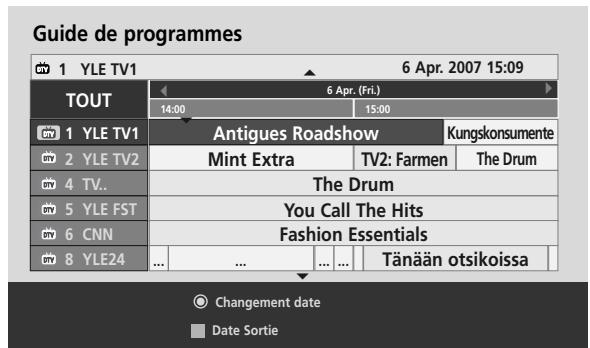

- Signification des touches en mode Modification date. 111 - Button Function in Extended Description Box 112

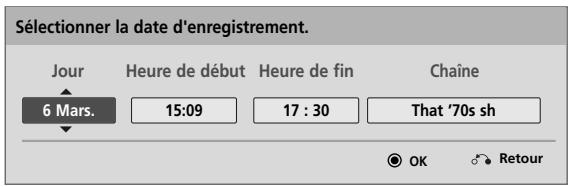

- Signification des touches en mode de réglage Enregistrement/Rappel 112 - Fonction des boutons en mode Listeplanifie. 112

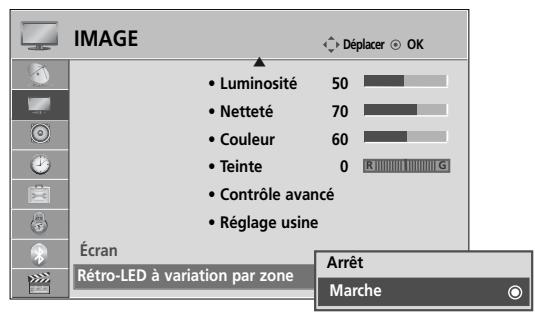

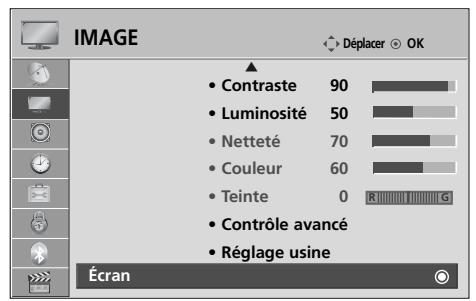

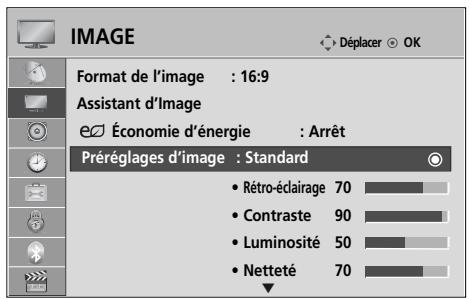

Réglages de l'image

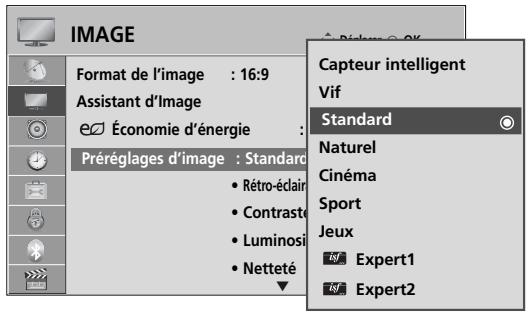

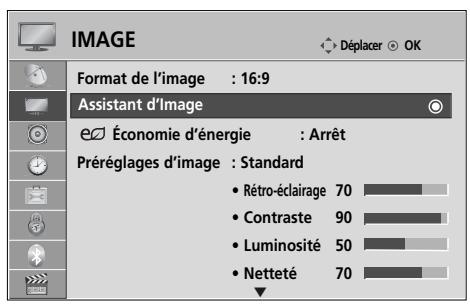

RéGLAGE DE LA TAILLE DE L'IMAGE (FORMAT D'IMAGE) 113 Assistant d'image. 115 Economie d'energie. 116 RéGLAGES PRÉDéFINIS DE L'IMAGE -Mode image-Réglages prédéfiinis. 117 RéGLAGE MANUEL DE L'IMAGE -Mode image -Option Utilisateur 118 TECHNOLOGIE D'OPTIMISATION DE L'IMAGE... 119 Contrôle expert de l'image 120 RéINITIALISATION DE L'IMAGE 123 Variation locale de I'éclairage 123 VOYANT LUMINEUX 124 MÉTHODE ISM (RéDUCTION DE LA RÉMANENCE À L'ÉCRAN) 125 Mode démo. 126 Réglagedu mode. 127
Réglages du son et de la language

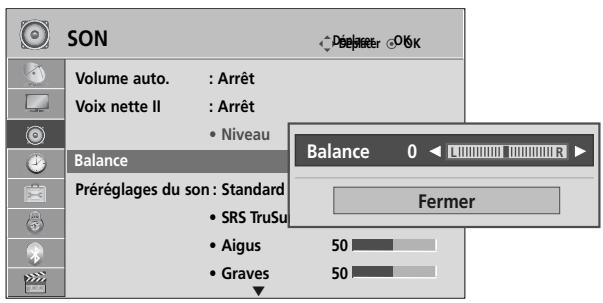

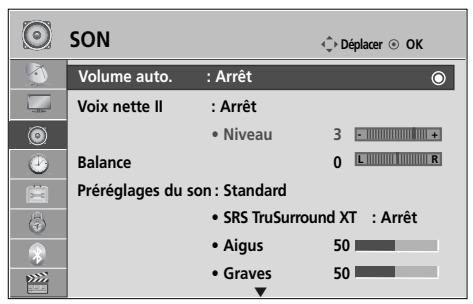

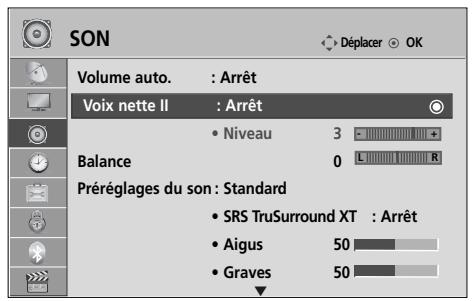

NIVELAGE AUTOMATIQUE DU VOLUME (VOLUME AUTO).. 128 VOIX NETTE II 129 RéGLAGES PRÉDéFINIS DU SON: MODE SON. 130 RéGLAGES DU SON : MODE UTILISATEUR... 131 SRS TruSurround XT. 131 Balance. 132 ACTIVATION ET DÉSACTIVATION DES HAUT -PARLEURS 132 Paramètres DTV Audio (EN MODE NUMÉRIQUE UNIQUEMENT) 133
SELECTION DE LA SORTIE AUDIONUMÉRIQUE... 134

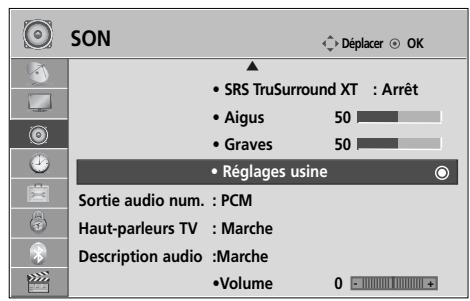

REINITIALISATION DES PARAMETRES AUDIO... 135

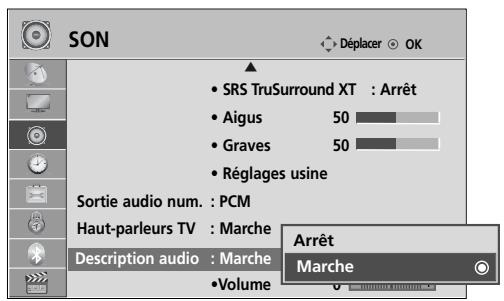

Description audio (EN MODE NUMÉRIQUE UNIQUEMENT) 136
1/11
- Réception stéréo/bilingue (en mode analogue uniquement) 137
- Réception NICAM (en mode analogue uniquement) 138
- Sélection de la sortie audio des haut-parleurs... 138 SELECTION DU PAYS/LANGUE DU MENU À L'ÉCRAN. 139 SELECTION DE LA LANGUAGE (EN MODE NUMÉRIQUE UNIQUÉMENT) 140
Réglage de l'heure
Horloge 141

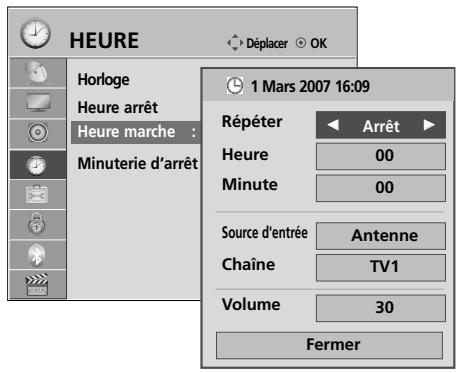

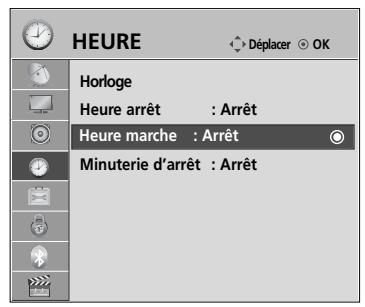

ACTIVATION ET DÉSACTIVATION DU MINUTEUR.. 142
RéGLAGE DE LA MINUTERIE DE VEILLE...... 143

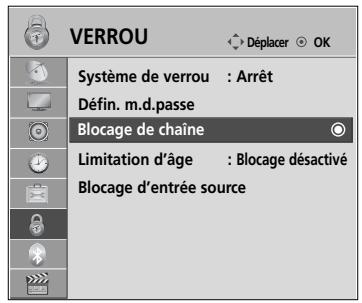

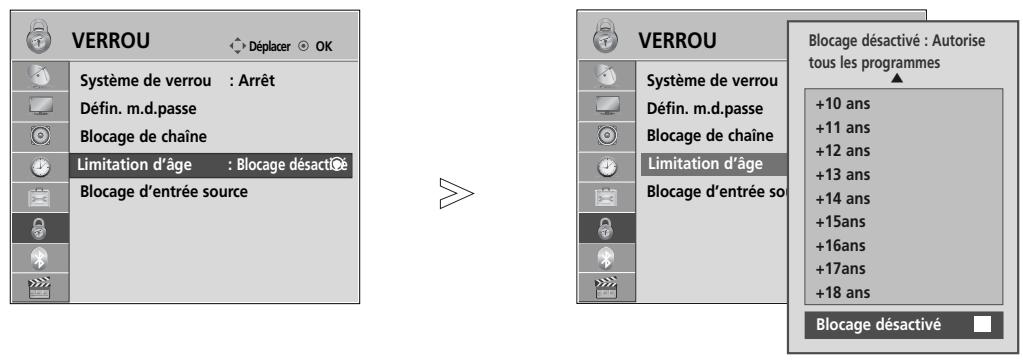

Controle parental

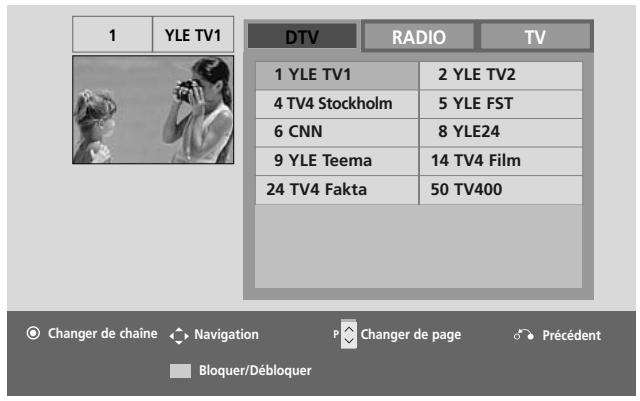

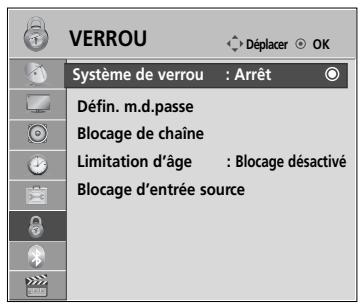

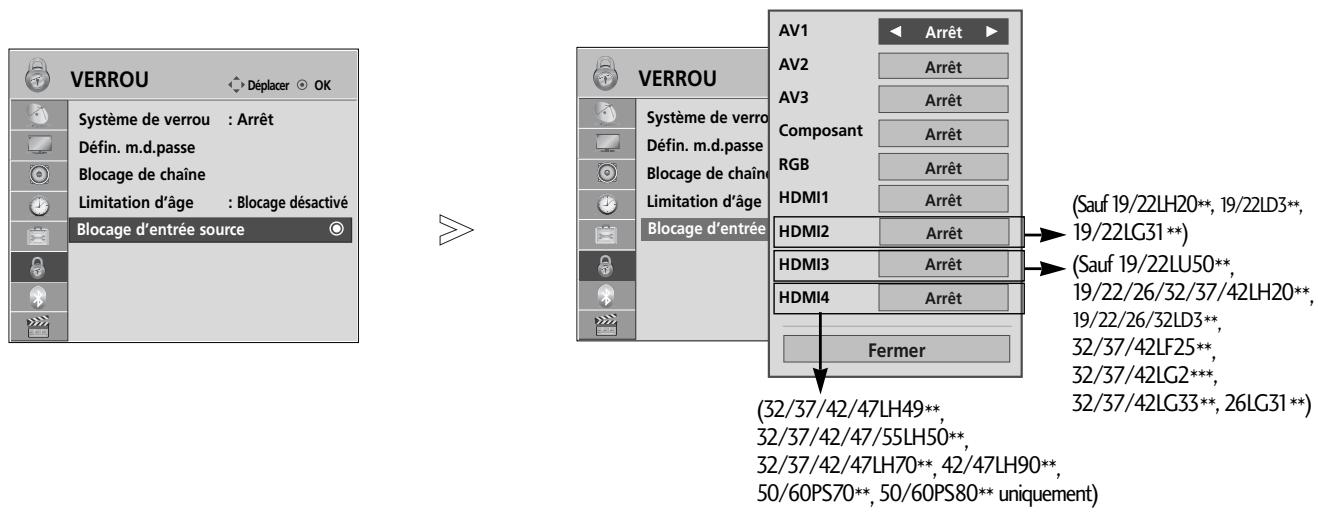

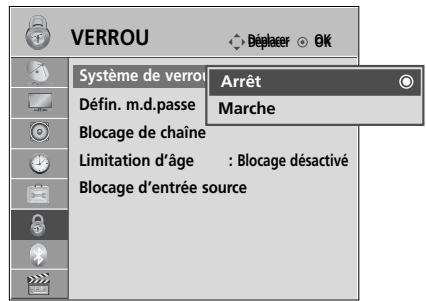

DEFINITION DU MOT DE PASSE ET SYSTÉME DE VERROUILAGE 144 BLOCAGE D'UNE CHAINE 145 Contrôle parental (EN MODE NUMÉRIQUE UNIQUEMENT) 146 BLOCAGE D'UNE ENTREE EXTERNE 147 BLOCAGE DES TOUCHES 148

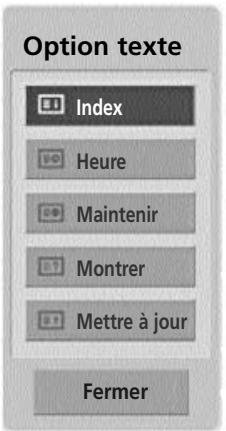

Pour activer/désactiver le télétexte 149 Texte SIMPLE 149 Texte TOP 149 FASTEXT 150 Fonctions télétexte spéciales 150
Teletexte numérique

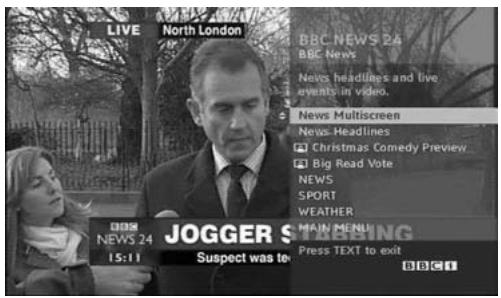

TELETEXTE DANS LE SERVICE NUMÉRIQUE... 151 TELETEXTE DU SERVICE NUMÉRIQUE. 151
ANNEXE
DEPANNAGE 152 ENTRETIEN 154 SPECIFICATIONS DE L'APPAREIL 155 CODES INFRAROUGE 169 INSTALLATION D'UN SYSTème DE COMMANDE EXTERNE 170

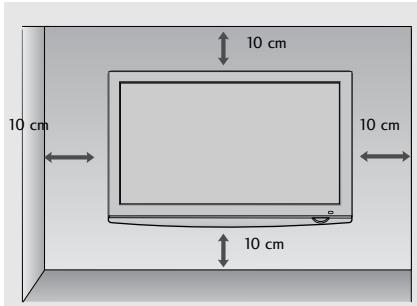

Remarque
Le téléviseur peut être placé en mode standby afin de réduire la consommation d'énergie. De plus, le téléviseur doit être éteint au niveau de l'interrupteur principal du téléviseur s'il est prévu qu'il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie.
L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la brillance de l'image est diminué, et ceci réduira le coût de fonctionnement global.
L'image peut être différente de celle affichée sur votre téléviseur.
Attention
S'il n'est pas possible d'allumer le téléviseur à l'aide de la télécommande, appuyez sur le bouton d'alimentation principal de la télévision. (Si vous avez appuyé sur la touche marche/arrêt du téléviseur pour l'éteindre, vous ne pourrez pas l'allumer avec la télécommande.) Ne pas monter sur le socle en verre ou l'exposer à un impact.
Il peut se briser, d'où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber.
Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit.
50/60PS70**

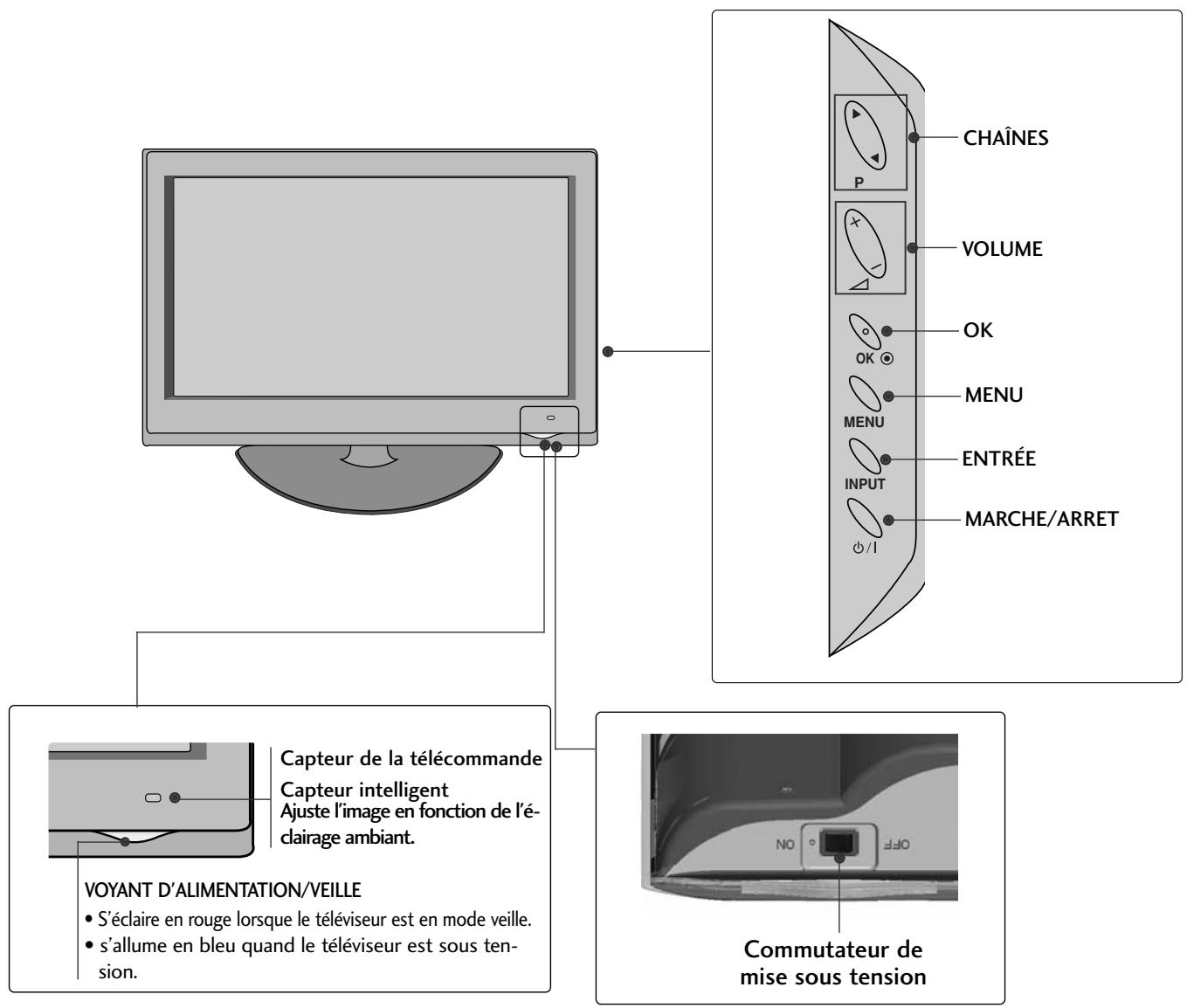

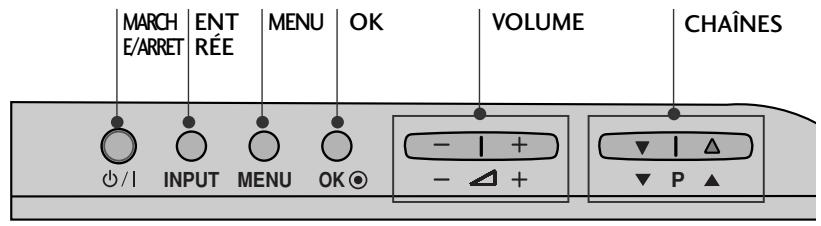

Modèles de téléviseur LCD : 19/22lu40**
Modèles de téléviseur LCD : 32/37/42/47LH70**
Modèles de téléviseur LCD : 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42/47LH3
(19/22/26LH20, 19/22/26LD3 uniquement)
Modèles de téléviseur LCD : 32/37/42/47LH40, 32/37/42/47LH49, 32/37/42/47/55LH50**

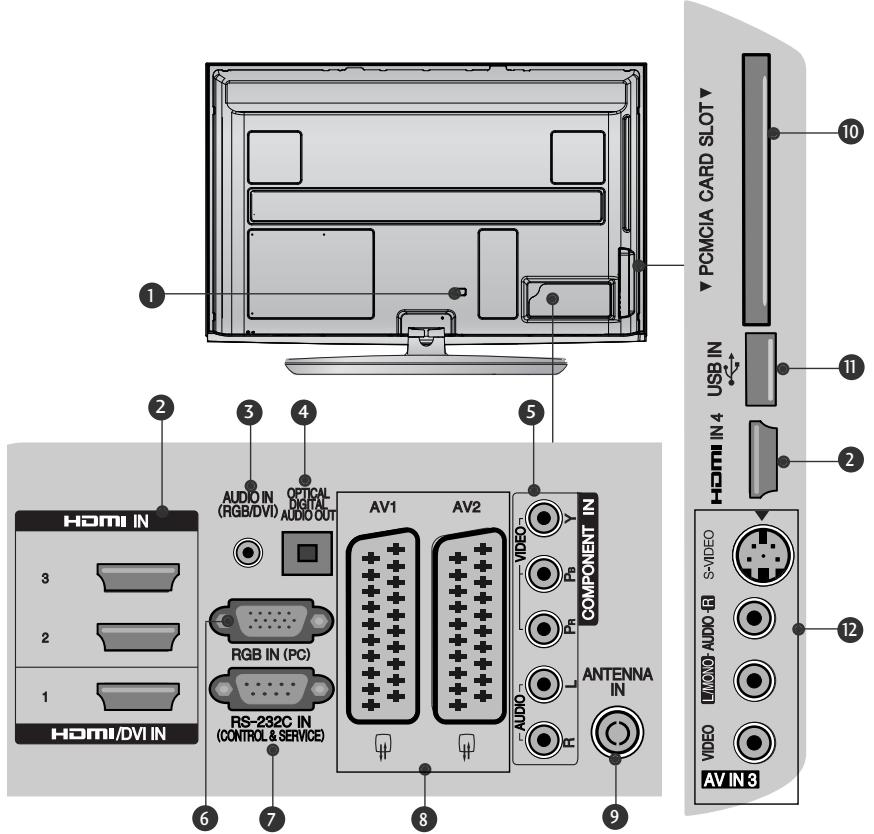

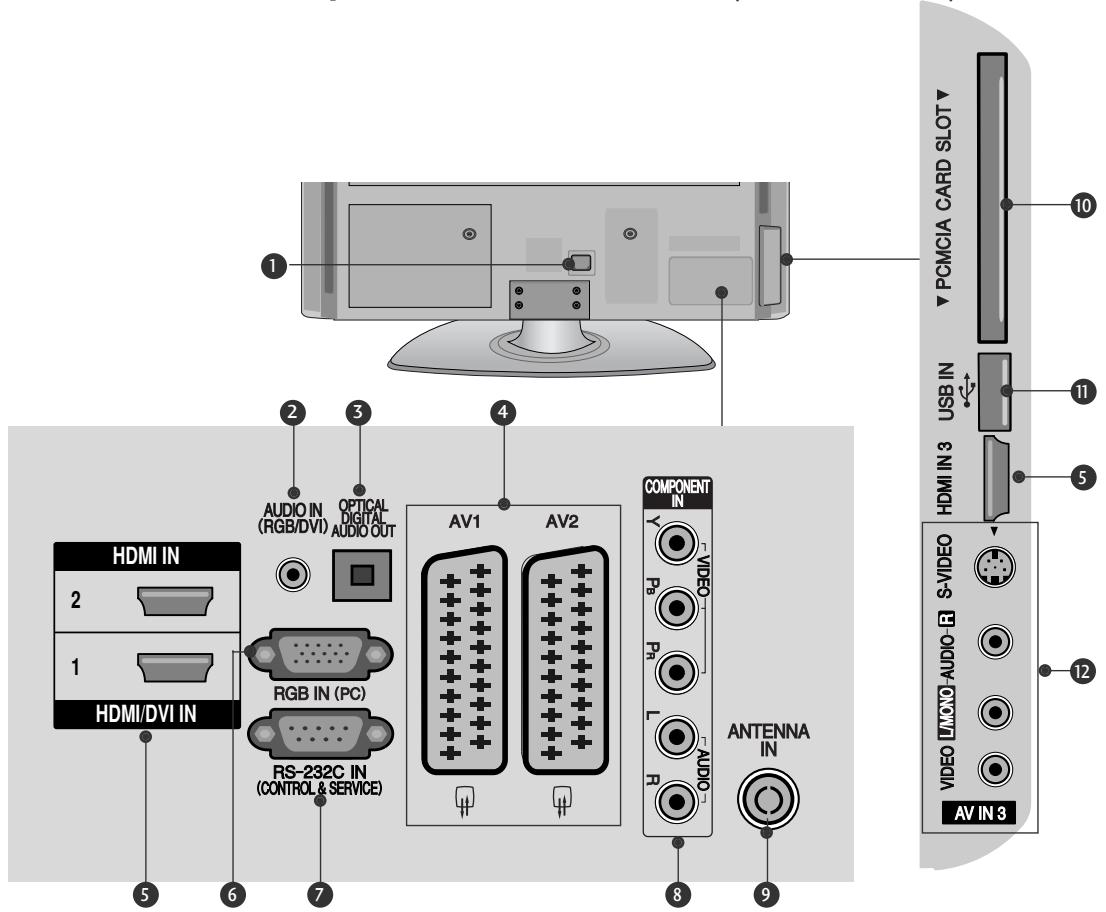

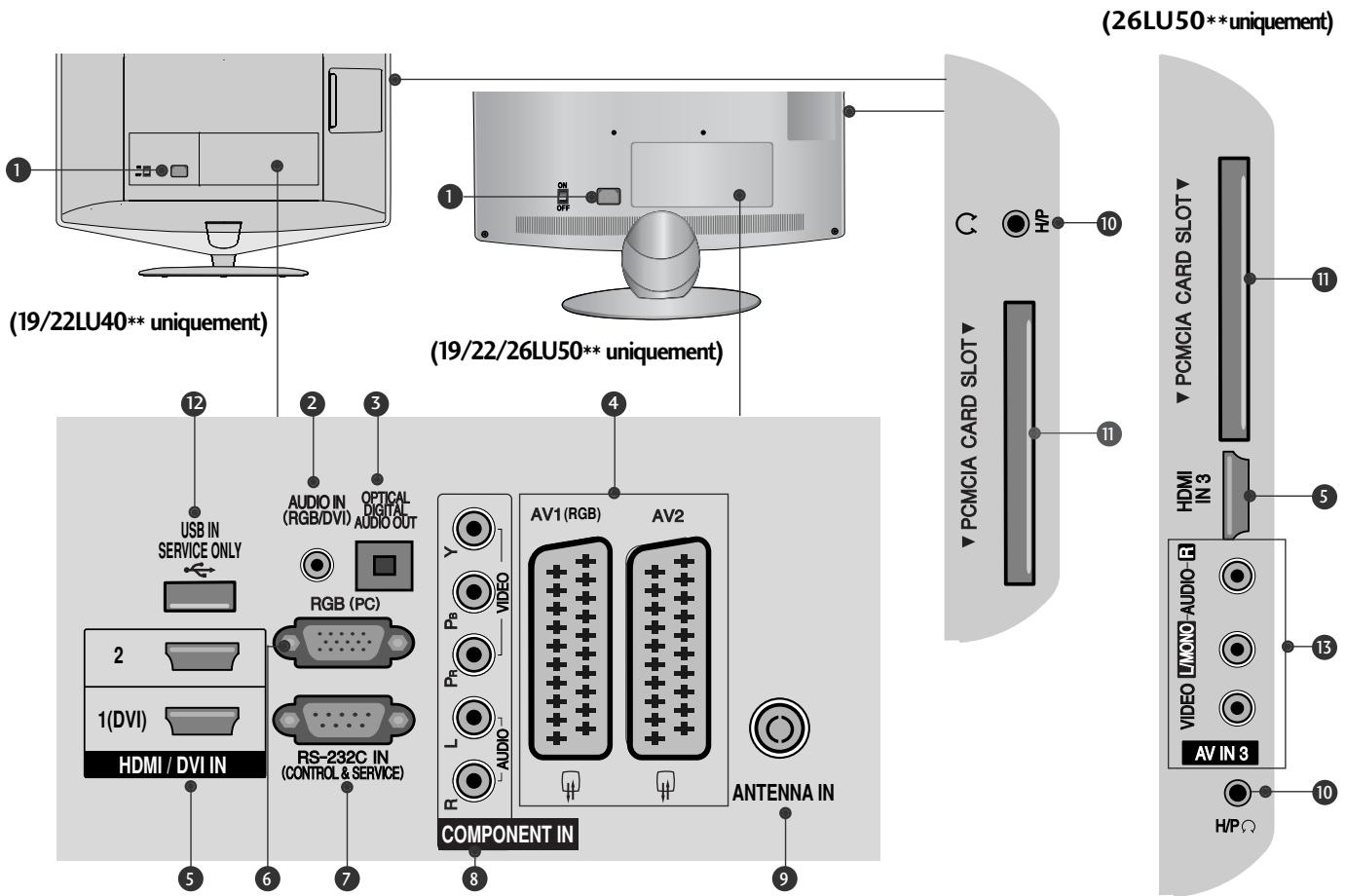

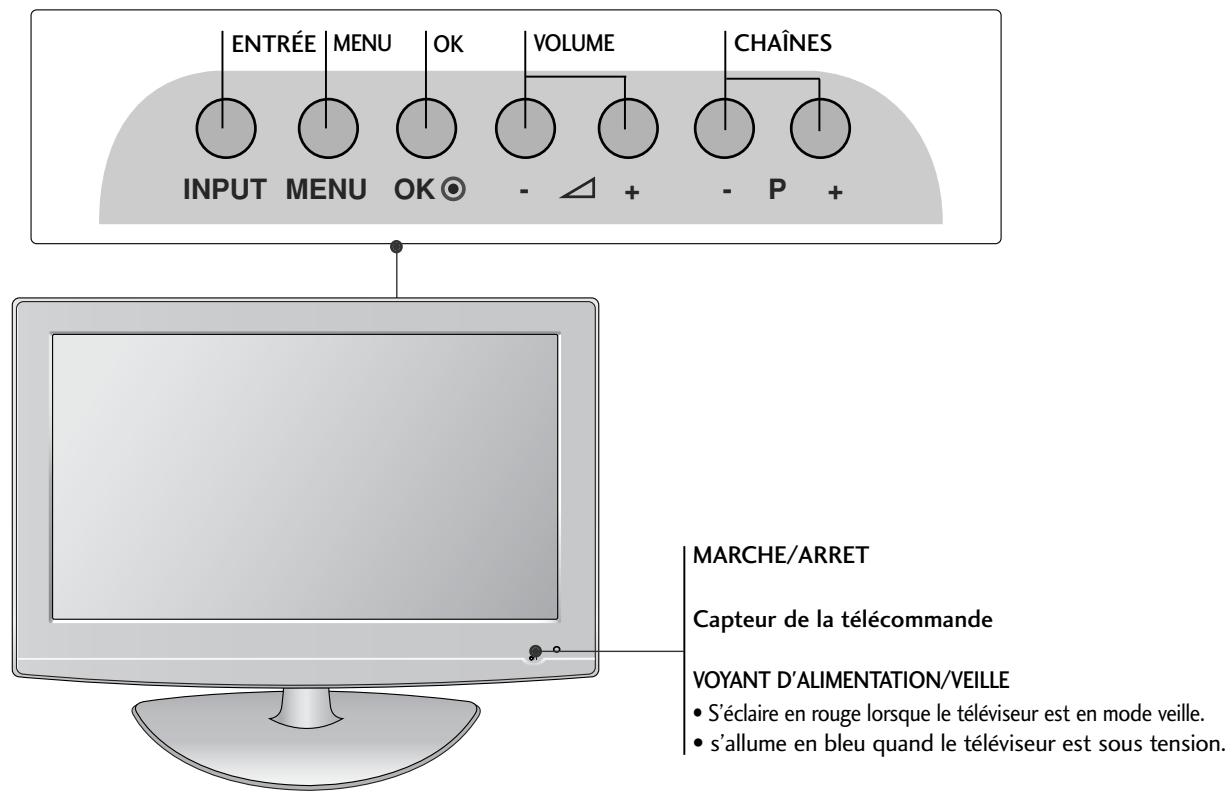

Modèles de téléviseur LCD : 19/22/26lu50**
Modèles de téléviseur LCD : 19/22LG31 **

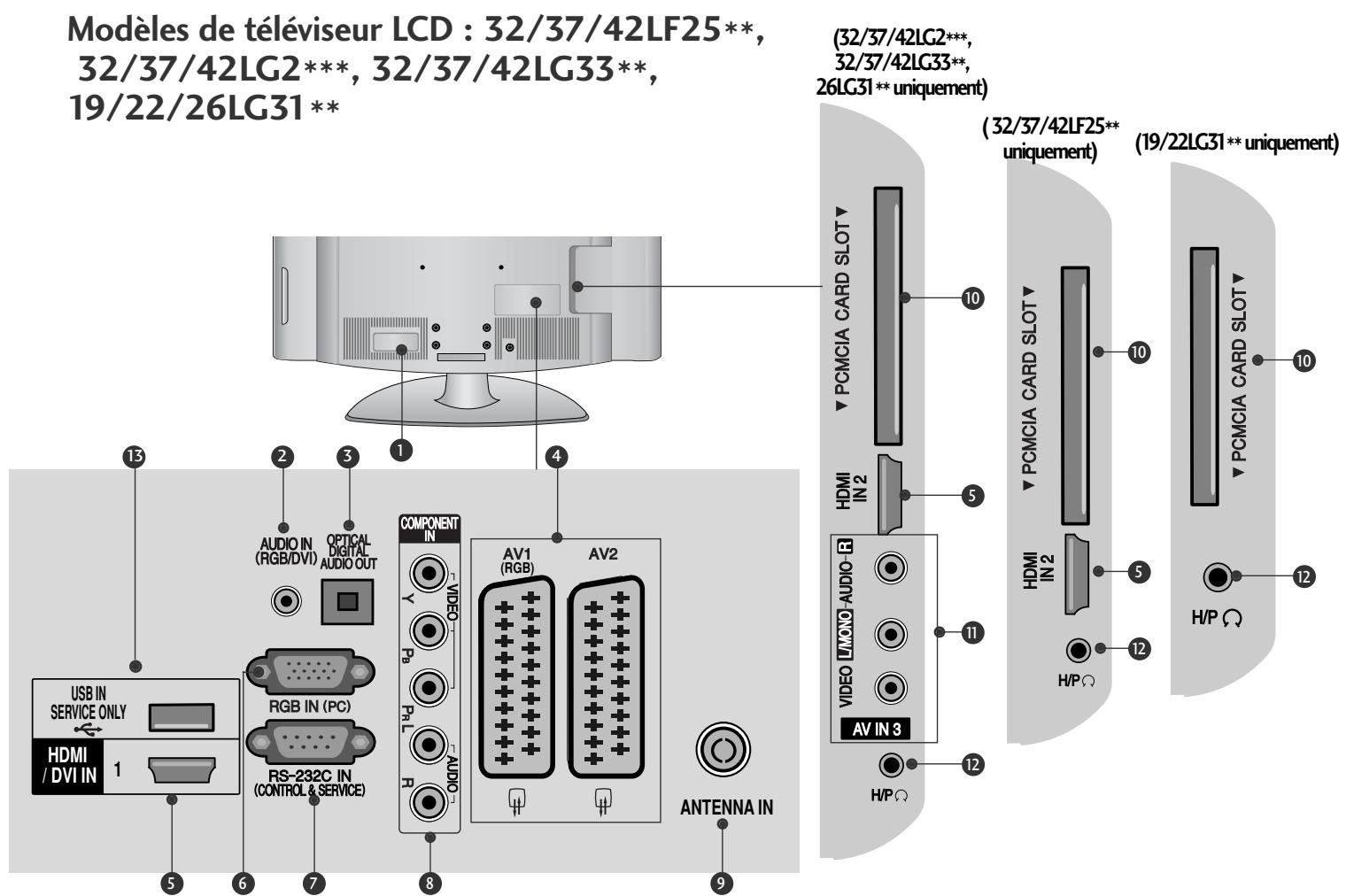

Modèles de téléviseur LCD : 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 26LG31, 32/42/47LF51

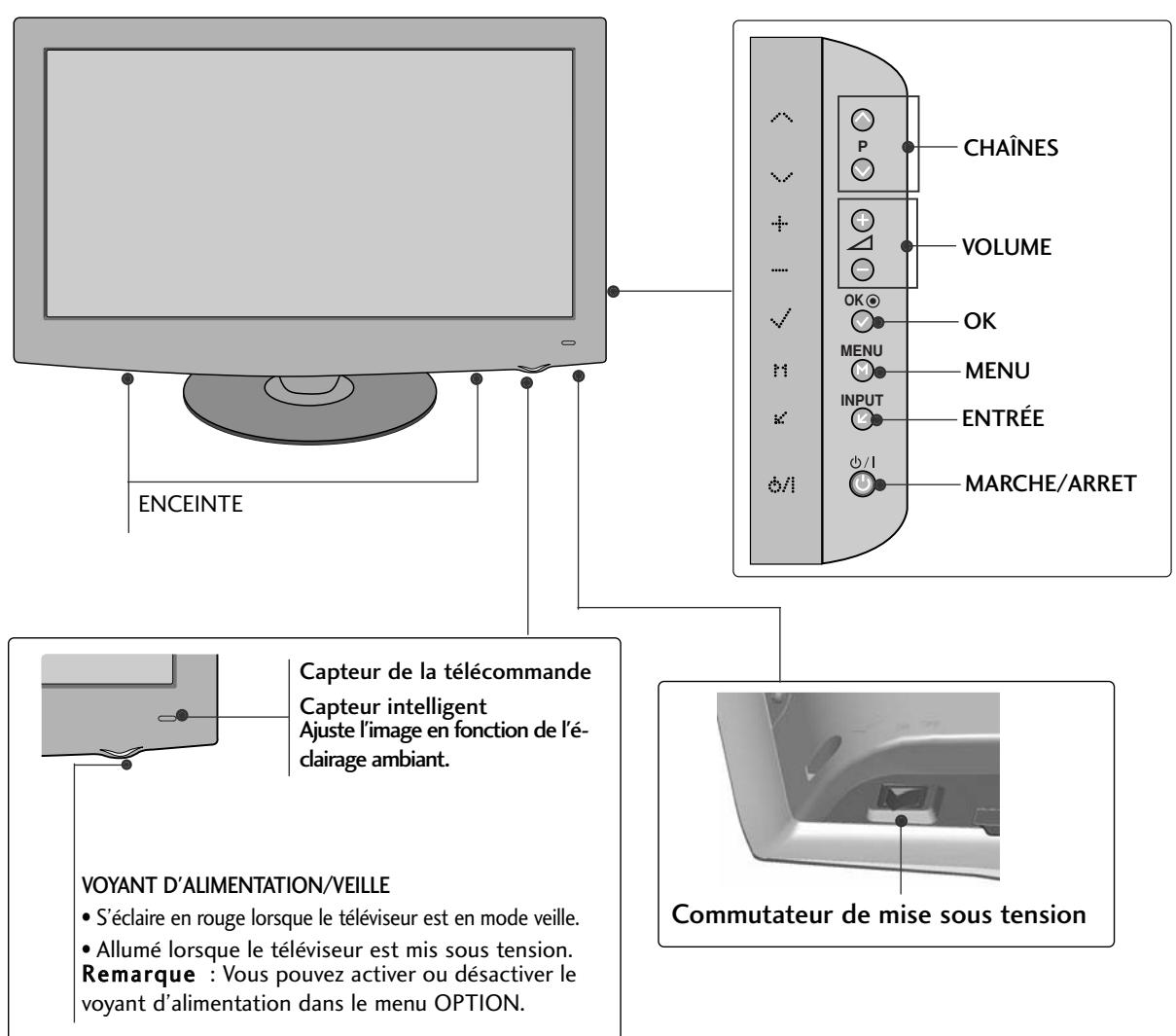

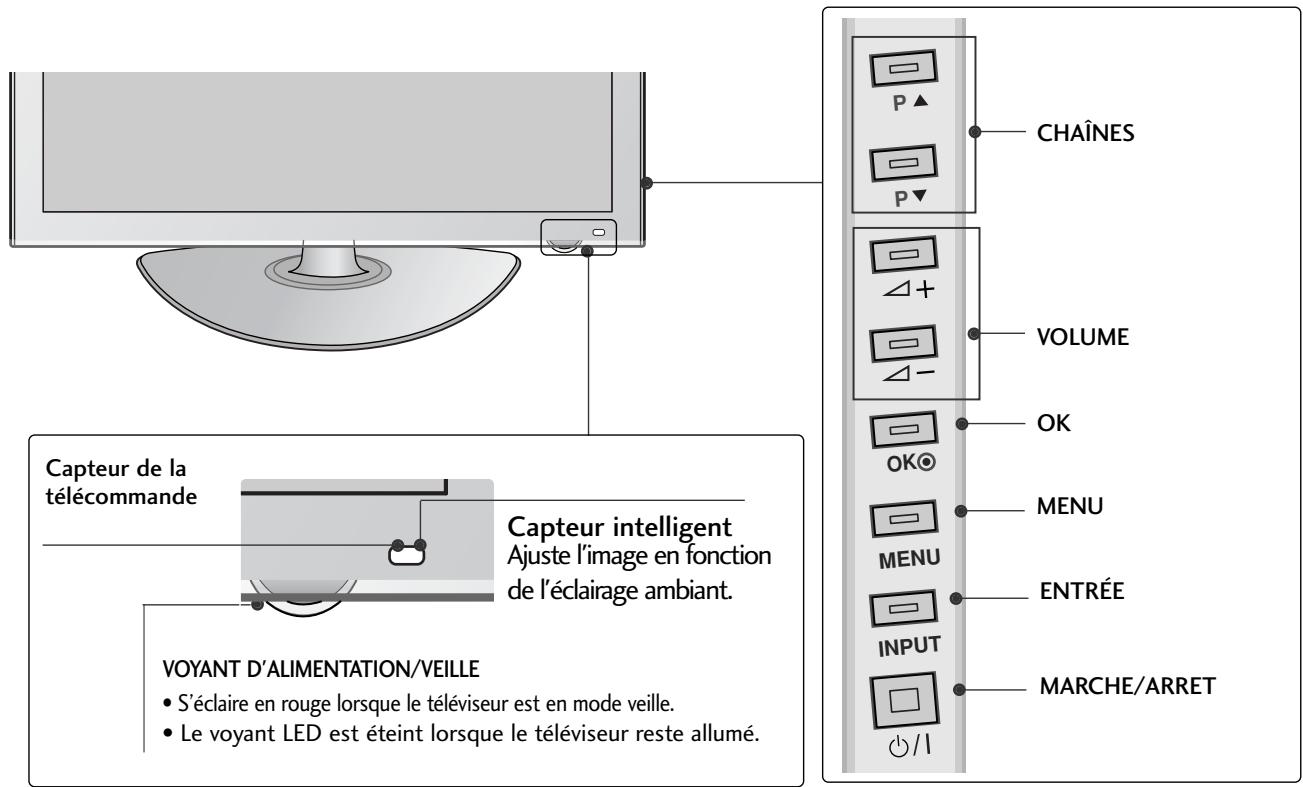

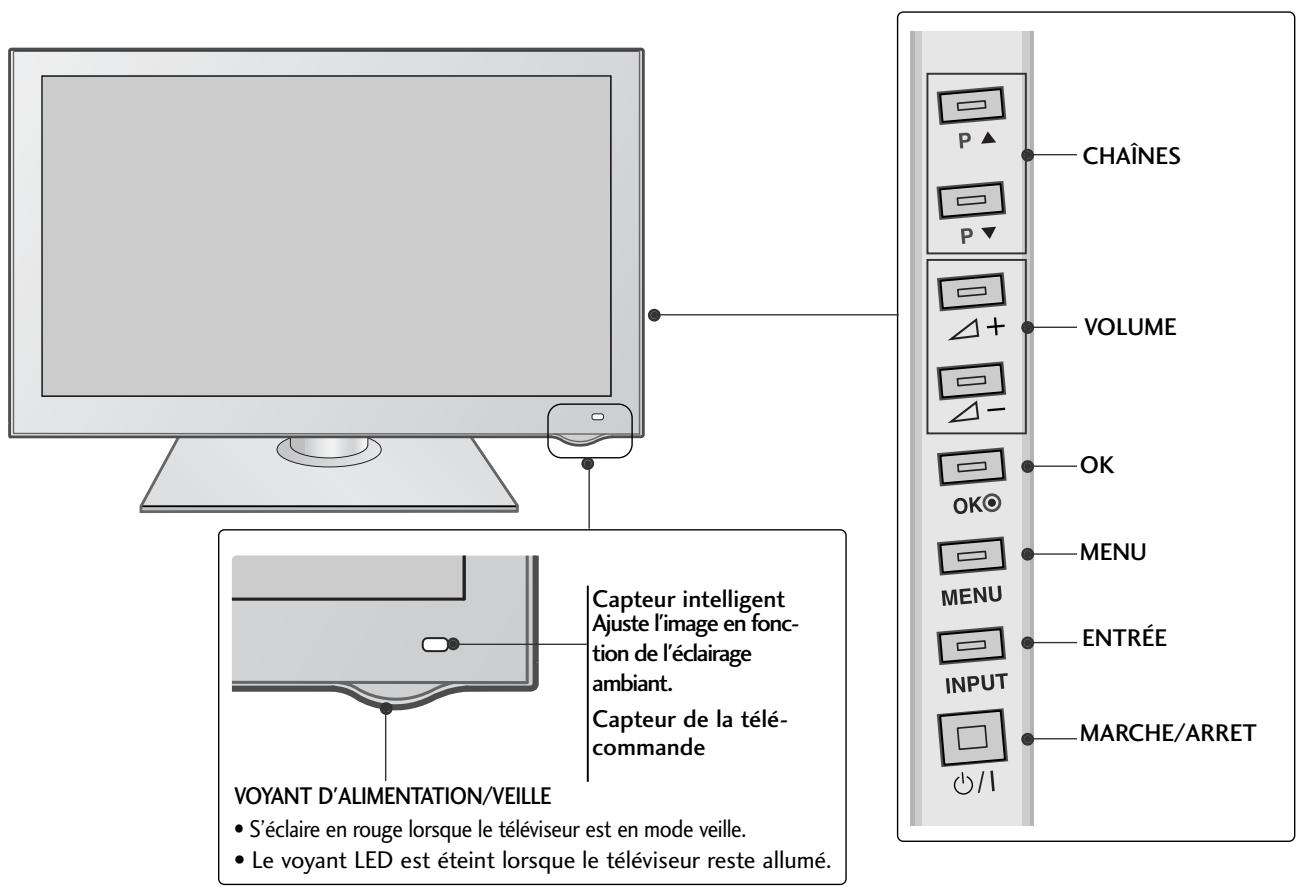

Voyant d'alimentation/veille - s'éclaire en rouge lorsque le téléviseur est en mode veille. - s'allume en bleu quand le téléviseur est sous tension.
Captive intelligent
Ajuste l'image en fonction de l'éclairage ambiant.
L'image peut être différente de celle affichée sur votre téléviseur.

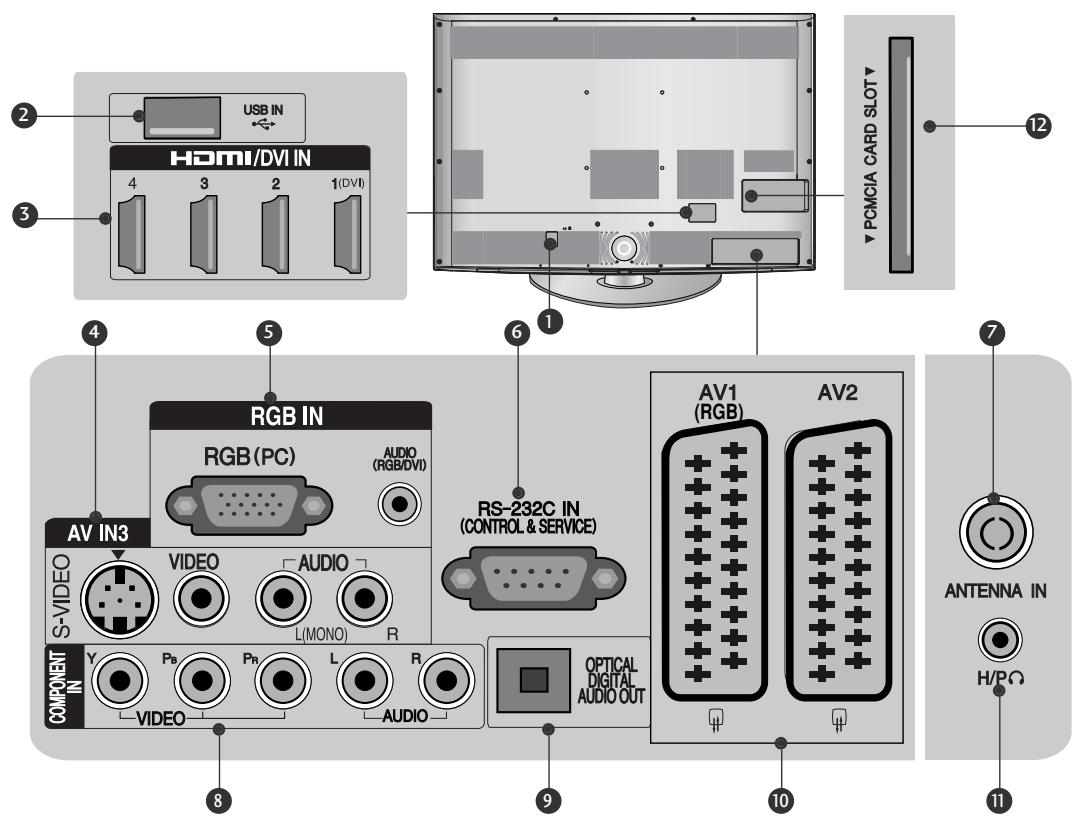

Modèles de téléviseur plasma : 50/60PS70, 50/60PS80
1 Prise du cordon d'alimentation
Ce télévisueur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
N'essayez jamais d'utiliser ce télévisueur sur courant continu (CC).

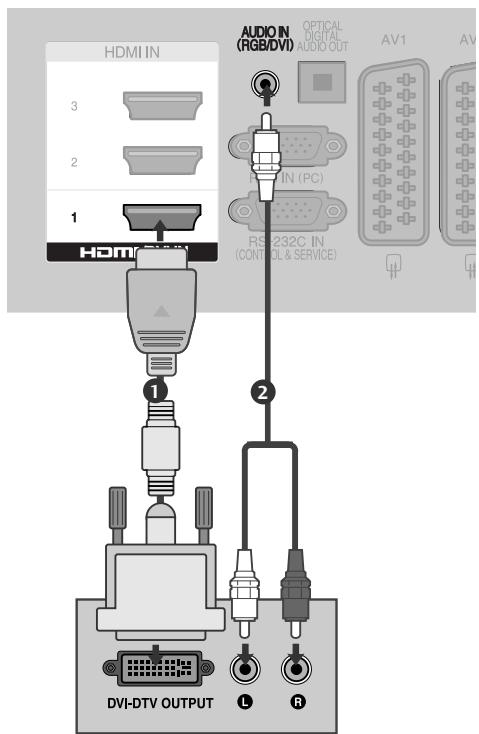

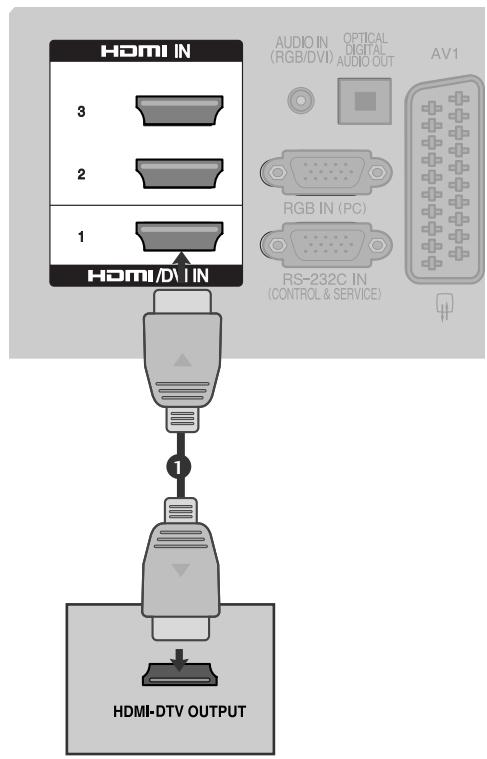

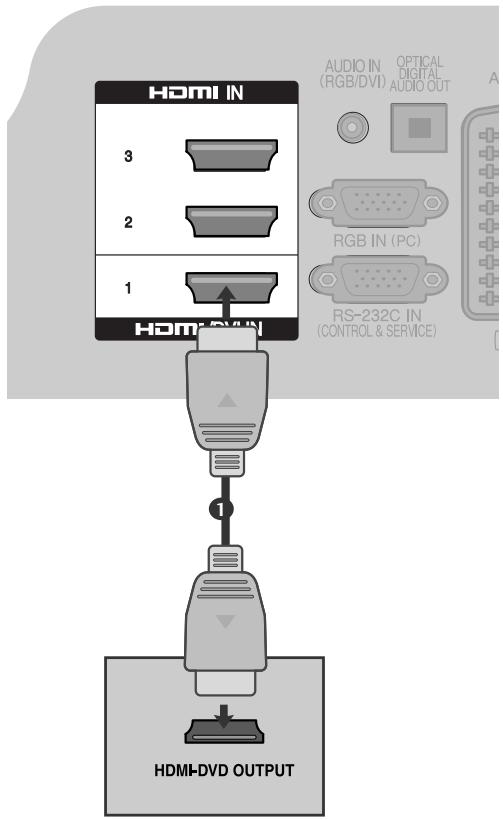

Entrée HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un cable DVI-HDMI.
Entre e audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

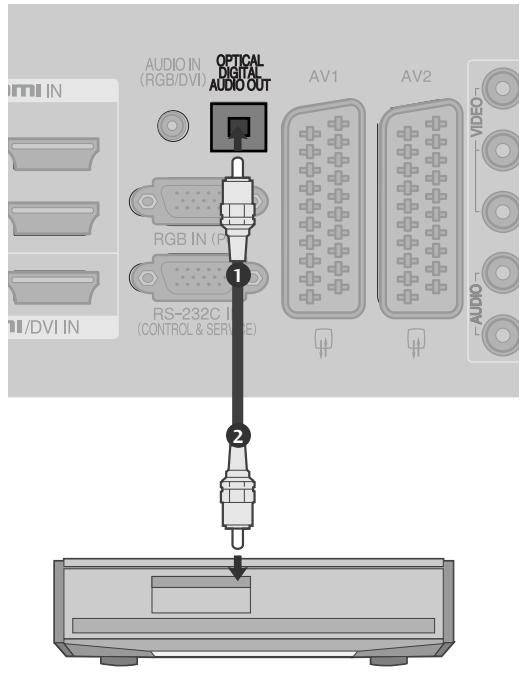

SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique.
Utilisez un câble audio optique.

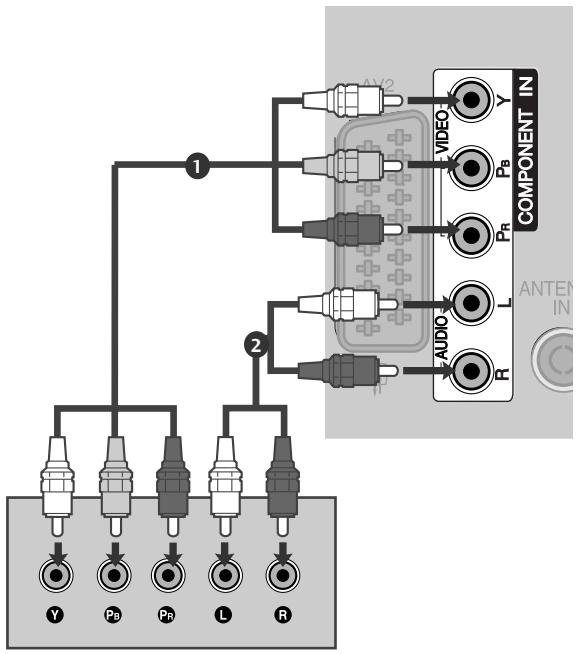

5 Entrées composantes
Raccordez un appareil audiovisuel en composantes à ces prises.

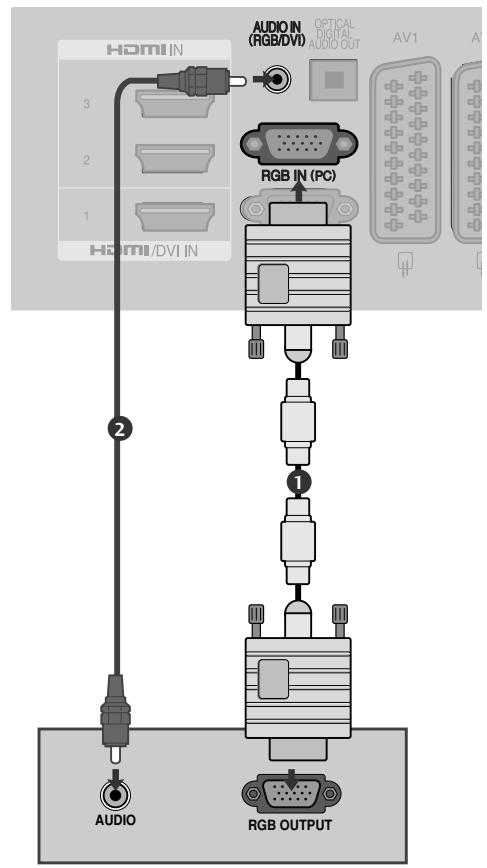

6 Entrée RGB IN
Raccordez la sortie d'un ordinateur.

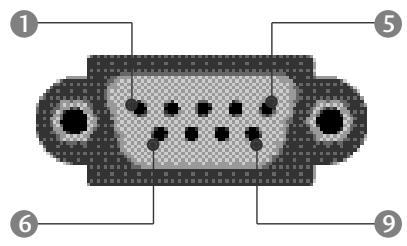

• Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUÉMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée d'antenne
Branchez l'antenne ou le câble sur cette prise.

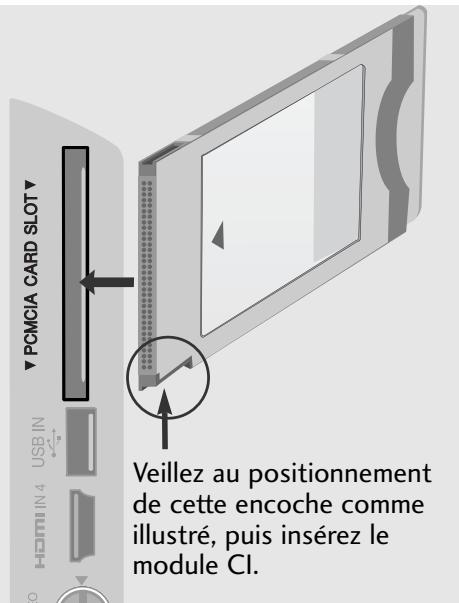

10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module Cl dans la fente PCMCIA CARD SLOT.
(Cette fonction n'est pas disponible dans tous les pays.)
1 Port USB
Raccordez le périphérique de stockage USB à cette prise.

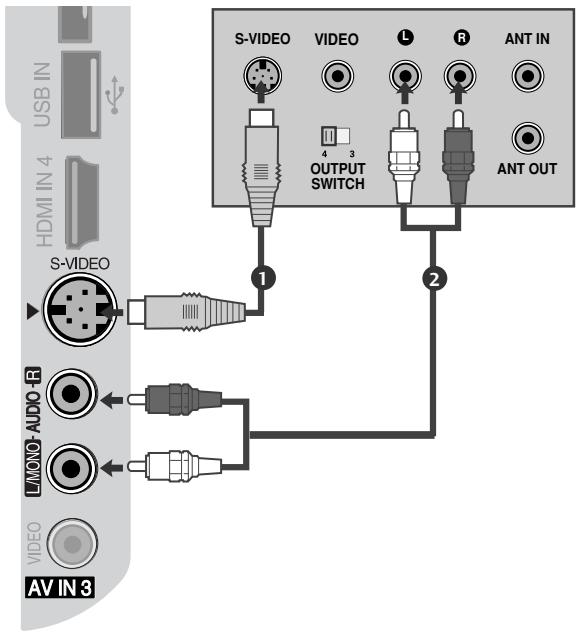

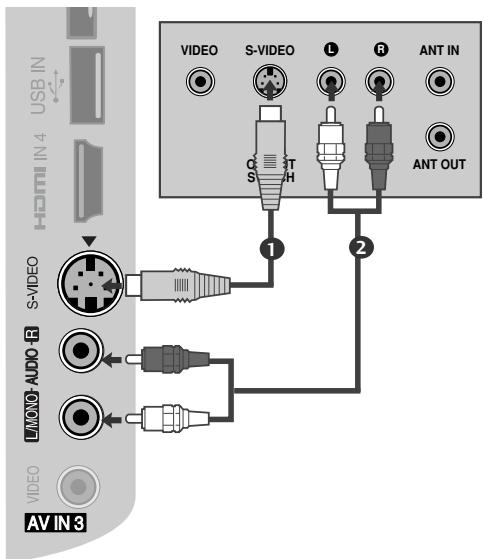

12 Entrée S-Video
Raccordez la sortie S-Video d'un appareil S-VIDÉO.
Entrée audio/video
Raccordez la sortie audio/video d'un appareil externe à ces prises.
Prise du cordon d'alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. ( p.155 à 167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).
2 Entrée audio rvb/dvi
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
3 SORTIE audionumérique optique
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
• Entrée hdmi/dvi IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un cable DVI-HDMI.
6 Entrée RGB IN
Raccordez la sortie d'un ordinateur.
7 Port d'entrée rs-232c (contrôle et maintenance uniquement)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
8 Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
9 Entrée d'antenne
Branchez l'antenne ou le cable sur cette prise.
10 Port USB
Raccordez le périphérique de stockage USB à cette prise.
12 Entre s-video
Raccordez la sortie S-Video d'un appareil S-VIDÉO.
Entrée audio/video
Raccordez la sortie audio/video d'un appareil externe à ces prises.
1 Prise du cordon d'alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Specifications.
N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).
2 Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
3 SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils.
Raccordez-le à un appareil audionumérique.
Utilisez un câble audio optique.
4 Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
5 Entrée HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée RGB IN
Raccordez la sortie d'un ordinateur.
7 Port d'entrée RS-232C (CONTROLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entre composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l'antenne ou le câble sur cette prise.
10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)
Entrée audio/video
Raccordez la sortie audio/video d'un appareil externe à ces prises.
12 Ecouteurs
Branchez les écouteurs dans la prise appropriée.
13 PORT DÉDIE AUX OPÉRATIONS DE RÉPARATION
1 Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Specifications. (p. 155 à 167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC). • Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur. 3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un cable audio optique. 4 Prise Peritel (AV1/AV2) Raccordez l'entrée ou la sortie Peritel d'un appareil externe à ces prises. Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un cable DVI-HDMI. 6 Entrée RGB Raccordez la sortie d'un ordinateur.
• Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUÉMENT) Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel. 8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises. 9 Entrée d'antenne Branchez l'antenne ou le cable sur cette prise. 10 Écouteurs Branchez les écouteurs dans la prise appropriée. 10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Inserez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.) 12 PORT DÉDIE AUX OPÉRATIONS DE RÉPARATION 13 Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.
1 Prise du cordon d'alimentation
Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).
2 Port USB
Raccordez le périphérique de stockage USB à cette prise.
3 Entrée HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un cable DVI-HDMI.
Entree S-Video
Raccordez la sortie S-Video d'un appareil S-VIDÉO.
Entrée audio/video
Raccordez la sortie audio/video d'un appareil externe à ces prises.
5 Entrée RGB IN
Raccordez la sortie d'un ordinateur.
Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
Port d'entrée RS-232C (CONTROLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
Entrée d'antenne
Branchez l'antenne ou le cable sur cette prise.
8 Entrées composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
9 SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils.
Raccordez-le à un appareil audionumérique.
Utilisez un câble audio optique.
Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
1 Ecouteurs
Branchez les écouteurs dans la prise appropriée.
12 Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module Cl dans la fente PCMCIA CARD SLOT.
(Cette fonction n'est pas disponible dans tous les pays.)
Modèles de téléviseur LCD : 32/37/42/47LH40, 32/37/42/47LH49, 32/37/42/47/55LH50, 32/42/47LF51 ** (32/42/47LF51 unique- (32/37/42/47LH40*
1 Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Specifications. p.155 à 167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC). Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur. 3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un cable audio optique. 4 Prise Peritel (AV1/AV2) Raccordez l'entrée ou la sortie Peritel d'un appareil externe à ces prises. 5 Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un cable DVI-HDMI. 6 Entrée RGB IN Raccordez la sortie d'un ordinateur.
• Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUÉMENT) Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel. 3 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises. 9 Entrée d'antenne Branchez l'antenne ou le cable sur cette prise. 10 Port USB Raccordez le périphérique de stockage USB à cette prise. 11 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.) 12 Entrée audio/védo Raccordez la sortie audio/védo d'un appareil externe à ces prises. 13 Écouteurs Branchez les écouteurs dans la prise appropriée. 14 SERVICE ONLY PORT
Modeles de téleviseur LCD à LED : 42/47LH90**
1 Prise du cordon d'alimentation
Ce télévisueur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications.
N'essayez jamais d'utiliser ce télévisueur sur courant continu (CC).
• Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils.
Raccordez-le à un appareil audionumérique.
Utilisez un câble audio optique.
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
Entrée RGB IN
Raccordez la sortie d'un ordinateur.
• Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUÉMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
8 Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l'antenne ou le câble sur cette prise.
Port USB
Raccordez le périhérique de stockage USB à cette prise.
Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module Cl dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)
Entre audio/video
Raccordez la sortie audio/video d'un appareil externe à ces prises.
13 Ecouteurs
Branchez les écouteurs dans la prise appropriée.
Modèles de téléviseur LCD : 26/32/37/42LH20, 26/32LD3, 32/37/42/47LH3
1 Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Specifications. ( p.155 à 167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC). Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur. 3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un cable audio optique. 4 Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises. Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un cable DVI-HDMI. 6 Entrée RGB IN Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUÉMENT) Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel. 3 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises. 9 Entrée d'antenne Branchez l'antenne ou le cable sur cette prise. 10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Inserez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.) 1 Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises. 12 Écouteurs Branchez les écouteurs dans la prise appropriée. 13 PORT DÉDIE AUX OPÉRATIONS DE RÉPARATION
Modèles de téléviseur LCD : 19/22LH20, 19/22LD3
1 Prise du cordon d'alimentation
Ce télévisueur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des spécifications.
N'essayez jamais d'utiliser ce télévisueur sur courant continu (CC).
2 Entrée audio RVB/DVI
Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.
SORTIE AUDIONUMÉRIQUE OPTIQUE
Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique.
Utilisez un câble audio optique.
4 Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
Entrée HDMI/DVI IN
Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.
6 Entrée RGB IN
Raccordez la sortie d'un ordinateur.
Port d'entrée RS-232C (CONTROLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.
8 Entrée composantes
Raccordez un appareil audiovisuel en composantes à ces prises.
Entrée d'antenne
Branchez l'antenne ou le cable sur cette prise.
10 Ecouteurs
Branchez les écouteurs dans la prise appropriée.
10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association)
Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)
12 PORT DÉDIE AUX OPÉRATIONS DE RÉPARATION
Installation du SOCLE
L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assembliez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.
1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.
Assemblez les pièces du corps du socle avec la base du socle du téléviseur.

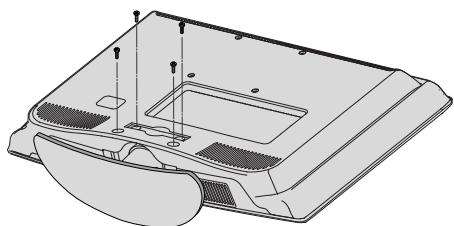

Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.
26/32/37/42LH20, 26/32LD3, 32/37/42/47LH3, 32/37/42/47LH40 *, 32/37/42/47LH49, 32/37/42/47LH50, 42/47LH90 un équivalent
1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.
Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.
19/22LH20, 19/22LD3 uniquement
Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.
Fixez le téléviseur comme indiqué.
Base du socle
Couchez avec précaution l'écran de télévision sur une surface rebrousse pour éviter d'abimer l'écran.
Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.
Lorsque vous assembléz le socle, veillez à bien désigner la partie avant et arrière du socle de sorte à le monter correctement.
1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.
Fixer solidement les 2 ou 3 boulons en employant les trous.
1 Couchez avec précaution l'écran de télévision sur une surface rebondie pour éviter d'abimer l'écran.
2 Assemblez le montant et le socle du téléviseur.
Insérez le montant dans le socle jusqu'à ce que vous entendiez un clic.
Fixez le téléviseur comme indiqué.
32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 26LG31, 32/42LF51 * uniquement
1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.
Fixez le pied de la télévision au support.
Fixez le téléviseur comme indiqué.
Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arête du téléviseur.
Couchez avec précaution l'écran de télévision sur une surface rebondie pour éviter d'abimer l'écran.
Fixer solidement les 3 boulons en employant les trous dans la base du couvercle.
3 Assemblez les pièces arrière du corps du pied avec le téléviseur.
4 Assemblez les pièces du capuchon avec le corps arrière du pied du téléviseur.
Démontage du SOCLE
L'image peut être différente de celle affichée sur votre téléviseur.
1 Couchez avec précaution l'écran de télévision sur une surface rebondie pour éviter d'abimer l'écran.
Démontez le capuchon du téléviseur. Appuyez en direction de la flèche pour démonter le capuchon.
Capuchon
3 Desserrez les boulons et puis démontez le corps arrête du pied du téléviseur.
Corps arrière du pied
4 Desserrez les boulons et puis détachez la base du couvercle du téléviseur.
5 Desserrez les boulons et puis démontez le corps du pied du téléviseur.
1 Couchez avec précaution l'écran de télévision sur une surface rebrousse pour éviter d'abimer l'écran.
Desserrez les vis, puis détachez le socle du téléviseur.
3 Desserrez les vis du téléviseur. Détachez le capot de base du téléviseur.
4 Détachez le corps du socle du téléviseur.
Rattacher la tv à un MEUBLE
(26LC31, 26LU50, 32/37/42LF25, 32/37/42LG2)
L'image peut être différente de celle affichée sur votre poste de télévision.
La TV doit être rattachée à un meuble pour qu'elle ne soit pas secouée vers l'avant ou l'arrière, ce qui pourrait produire des blessures ou endommager le produit.
Utilisez seulement une vis de fixation.
1 -vis
(fourni en tant qu'élement du produit)
Avertissement
Pour empêcher la TV de tomber par terre, la TV devrait être solidement attachée au plancher/mur selon les instructions d'installation.
Incliner, secouer, ou basculer la machine peut causer des dommages.
Installation du SOCLE
Pour assurer une ventilation adéquate, laissez un espace de 10 cm tout autour du téléviseur.
Al'ecran (19/22LH20**, 19/22LD3**),
L'image peut être différente de celle affichée sur votre téléviseur. ■ Essayez différentes positions de l'écran pour un comportement maximal. a Amplitude de l'inclinaison
Remarque
Le modèle suivant est un modèle de type socle fixe sans les fonctions d'inclinaison et de rotation, donc une pression excessive peut endommager le téléviseur.
Système de sécurité kensington
Cet accessoire n'est pas disponible pour tous les modèles. L'image peut être différente de celle affichée sur votre téléviseur.
Le téléviseur est équipé, sur son panneau arrière, d'un connecteur pour système de sécurité.
Kensington. Connectez le câble du système de sécurité. Kensington comme indiqué ci-dessous.
Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington,
reportez-vous au mode d'emploi de celui-ci.
Pour de plus amples informations, visitez
http://www.kensington.com, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements électroniques
de valeur tels que ordinateurs bloc-notes et projecteurs LCD.
Remarque :
- Le système de sécurité Kensington est un accessoire en option.
Remarque :
a. Si le téléviseur est froid au toucher, un léger "papillotement" peut se produire à la mise sous tension. Cela est tout à fait normal et votre téléviseur n'est pas défectueux. b. Quelques minuscules défauts se présentent sous la forme de points rouges, verts ou bleus peuvent apparaître à l'écran. Toutefois, cela n'altère en rien les performances du moniteur. c. Évitez de toucher l'écran LCD ou d'y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.
Precautions d'installation
Vous trouverez dans le commerce les composants nécessaires pour fixer le téléviseur au mur en toute sécurité. - Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse. - Les consignes représentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et provoque des blessures.
Il permettra également d'éviter que votre appareil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le téléviseur ou ne s'y suspende.
1 Utilisez les boulons à oeil ou les supports/boulons du téléviseur pour fixer l'appareil au mur, comme indiqué dans l'illustration ci-dessous. (Si vous télévisuer comporte des boulons à oeillet, dévissez-les.) * Insérez les boulons à oeil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les orifices supérieur. Fixez les supports muraux à l'aide des boulons. Ajustez la hauteur du support fixé au mur.
3 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil.
Remarque
Retirer la corde avant de déplacer l'appareil. Utiliser un support ou un meuble assez grand et solide pour supporter la taille et le poids de l'appareil. Pour utiliser le téléviseur en toute sécurité, veiller à ce que le support fixé au mur soit à la même hauteur que celui du téléviseur.
SOCLE pivotant
(Sauf 19/22LH20, 19/22LD3, 19/22LU40, 19/22/26LU50, 19/22LG31)
L'image peut être différente de celle affichée sur votre téléviseur.
Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue.
Utilisation du CAPOT arrière du support (37/42/47LH70** uniquement)
L'image peut être différente de celle affichée sur le téléviseur.
Posez le capot arrière du support comme illustré.
Serrez le bouton dans vos doigts et tirez dessus.
Support arrière pour le rangement des câbles
L'image peut être différente de celle affichée sur votre poste de télévision.
Modèles de téléviseur LCD: 19/22LH20, 19/22LD3, 19/22LG31
Raccordez les câbles. Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.
Installez le DISPOSITIF DE RANGEMENT DES CÂBLES comme indiqué.
Fixez la PINCE DE GESTION DES CABLES comme illustré.
Comment fixer le dispositif de rangement des cables (Mode des de tete viseur LCD: 19/22LH20, 19/22LD3, 19/22LG31**)
Tenez le SERRE-CABLE des deux mains et tirez-le vers vous.
Remarque
Ne vous servez pas du DISPOSITIF DE RANGE-MENT DES CÂBLES pour soulever le téléviseur. - Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.
Modèles de téléviseur LCD / MODELES DE TELEVISEUR LCD A LED: 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 26LG31, 26/32/37/42LH20, 26/32LD3, 32/37/42/47LH3, 32/37/42/47LH40, 32/37/42/47LH49, 32/37/42/47/55LH50, 42/47LH90, 32/42/47LF51
Raccordez les cables. Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.
Ouvrez l'attache de FIXATION DES CABLES comme indiqué.
Fixez la PINCE DE GESTION DES CABLES comme illustré.
Modèles de téléviseur LCD : 19/22LU40, 19/22/26LU50
Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CABLE comme illustré pour regrouper les câbles.
Modèles de téléviseur LCD : 32/37/42/47lh70**
Alignez le trou avec l'onglet du CLIP DE TENUE DES CABLES.
Pivotez le CLIP DE TENUE DES CÂBLES comme illustré. Remarque : l'application d'une force excessive pourrait endommager le produit lors de l'utilisation du clip de tenue des câbles.
Dispositif dérangement des cables
Raccordez les câbles.
Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.
Fixation du cordon d'alimentation
Fixez le cordon d'alimentation avec le support de protection et la vis comme illustré. Ceci empêchera de déchirer le cordon par accident.
SUPPORT DE PROTECTION
Modèles de téléviseur plasma : 42/50PQ35**, 42PQ65**, 50PS65**
Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CABLE comme illustré et regroupez les câbles.
Modèles de téléviseur plasma : 50/60PS70**, 50/60PS80**
Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CABLE comme illustré et regroupez les câbles.
Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.
Installez le DISPOSITIF DE RANGEMENT DES CABLES comme indiqué.
Dispositif de rangement des cables
Comment déshимер le dispositif de rangement des câbles
(50/60PS70, 50/60PS80 uniquement)
Tenez le DISPOSITIF DE RANGEMENT DES CÂBLES avec les deux mains et tirez-le vers le haut.
Remarque
Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.
-Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.
Si vous n'utilisez PAS le SOCLE sur PIED
L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous montez l'appareil sur un mur, utilisez le cache de protection.
MODELES DE TV Plasma
MODELES DE TV LCD / MODELES DE TÉLEVISEUR LCD à LED 32/37/42/47LH70, 42/47LH90 uniquement
Insérez le couvercle de protection dans le téléviseur jusqu'au « clic »
Cache de protection
19/22LH20, 19/22LD3, 19/22LG31** uniquement
Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.
Desserrez les vis du téléviseur.
Détachez le socle du téléviseur.
Insérez le cache de protection dans le téléviseur.
Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.
- Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. Le téléviseur est conçu pour être installé à l'horizontale.
Mise à la TERRE
Assurez-vous de raccorder ce téléviseur à la terre afin d'éviter les chocs électriques. Si la mise à la terre n'est pas possible, demandez à un Electricien qualifié d'installer un disjoncteur indépendant. N'essayez pas de mettre cet appareil à la terre en le raccordant à des cables téléphoniques, à un paratonnerre ou à des tuyaux de gaz.
Montage au MUR : installation horizontale
■ Nous recommandons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur. ■ Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA. LG commande que la fixation murale soit réalisée par un installateur professionnel qualifié. D'abord, reliez le câble de prolongation USB à la borne USB IN, et accrochez-le ensuite sur le mur. (32/37/42/47LH70** uniquely)
Remarque
Vous devez installer la fixation murale sur un mur solide perpendiculaire au sol. Vous devez utiliser une fixation spécifique si vous souhaitez l'installer au plafond ou sur un mur incliné. La surface du mur sur lequel est montée la fixation murale doit être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportez-vous aux instructions fournies avec la fixation murale. LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une installation incorrecte :
- lorsqu'une fixation murale incompatible avec la norme VESA est utilisée;
- lorsqu'une fixation incorpore de vis dans le mur peut provoquer la chute du téléviseur et des blessures;
- lorsque la méthode d'installation recommandée n'est pas respectée.
| Modèle | VESA (A*B) | Vis standard | Quantité |
| 19/22LU40** | 100*100 | M4 | 4 |
| 19/22LU50** | 100*100 | M4 | 4 |
| 26LU50** | 200*100 | M4 | 4 |
| 19/22LG31** | 100*100 | M4 | 4 |
| 26LG31** | 200*100 | M4 | 4 |
| 32LF25** | 200*100 | M4 | 4 |
| 37/42LF25** | 200*200 | M6 | 4 |
| 32LG2*** | 200*100 | M4 | 4 |
| 37/42LG2*** | 200*200 | M6 | 4 |
| 32LG33** | 200*100 | M4 | 4 |
| 37/42LG33** | 200*200 | M6 | 4 |
| 19/22LH20** | 100*100 | M4 | 4 |
| 26/32LH20** | 200*100 | M4 | 4 |
| 37/42LH20** | 200*200 | M6 | 4 |
| 19/22LD3** | 100*100 | M4 | 4 |
| 26/32LD3** | 200*100 | M4 | 4 |
| 32LH3*** | 200*100 | M4 | 4 |
| 37/42/47LH3*** | 200*200 | M6 | 4 |
| 32LH40** | 200*100 | M4 | 4 |
| 37/42/47LH40** | 200*200 | M6 | 4 |
| 32LH49** | 200*100 | M4 | 4 |
| 37/42/47LH49** | 200*200 | M6 | 4 |
| 32LH50** | 200*100 | M4 | 4 |
| 37/42/47LH50** | 200*200 | M6 | 4 |
| 55LH50** | 400*400 | M6 | 4 |
| 32LH70** | 200*100 | M4 | 4 |
| 37/42/47LH70** | 200*200 | M6 | 4 |
| 42/47LH90** | 200*200 | M6 | 4 |
| 32LF51** | 200*100 | M4 | 4 |
| 42/47LF51** | 200*200 | M6 | 4 |
| 50PS70** | 400*400 | M6 | 4 |
| 60PS70** | 600*400 | M8 | 4 |
| 50PS80** | 400*400 | M6 | 4 |
| 60PS80** | 600*400 | M8 | 4 |
| 42/50PQ35** | 400*400 | M6 | 4 |
| 42PQ65** | 400*400 | M6 | 4 |
| 50PS65** | 400*400 | M6 | 4 |
Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.
Raccordement à une antenne
Afin d'obtenir la meilleure qualité d'image, réglez la direction de l'antenne. Le cable et le convertisseur d'antenne ne sont pas fournis.
Pour recevoir une image de toute valeur qualitative dans les zones où le signal est faible, installez un amplificateur de signal sur l'antenne comme indiqué ci-dessus. Pour acheminer le signal vers deux téléviseurs, utilisez un séparateur de signal d'antenne.
Utilisation du NOYAU de ferrite
Un noyau de ferrite peut être utilisé pour réduire l'onde électromagnétique au moment du branchement du cordon d'alimentation.
Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.
Installez la prise de courant à proximité.
Configuration d'un appareil externe
Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager. - Cette section relative au RACCORDEMENT D'UN APPAREIL EXTERNE présente essentiellement des schémas pour les modèles 50/60PS70 et 50/60PS80. L'image peut être différente de celle affichée sur votre téléviseur.
Configuration du récepteur HD
- Ce téléviseur peut recevoir des signaux numériques RF/par cable sans décodeur numérique externe.
Toutefois, si vous ne parvenez pas à recevoir les signaux numériques à partir d'un décembre ou d'un autre appareil numérique externe, reportez-vous au schéma ci-dessous.
Raccordement avec un câble composantes
Raccordez les prises de sortie video (Y, PB, PR) du décodeur numérique aux prises d'entrée COMPONENT IN VIDEO du téléviseur. Raccordez la sortie audio du décodeur numérique aux prises d'entrée COMPONENT IN AUDIO du téléviseur. 3 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil). 4 Sélectionnez la source d'entrée Composantes à l'aide de la touche INP/LT de la télécommande.
▶Format audio HDMI pris en charge : Dolby Digital, PCM Le format audio DTS n'est pas supporté.
| Signal | Composantes | HDMI |
| 480i/576i | O | X |
| 480p/576p | O | O |
| 720p/1080i | O | O |
| 1080p | O | O |
| (50 Hz / 60 Hz uniquement) | (24 Hz / 30 Hz / 50 Hz / 60 Hz) |
Raccordement d'un décodeur avec un cable HDMI
1 Raccordez le décodeur numérique à la prise d'entrée HDMI/DVI IN 1, HDMI IN 2 (Sauf 19/22LH20, 19/22LD3, 19/22LG31), HDMI IN 3 (Sauf 19/22LU40, 19/22LU50, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33*, 26LG31) ou HDMI IN 4 (32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80 uniquement) du téléviseur. 2 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil). 3 Sélectionnez la source d'entrée HDMI1, HDMI2 (Sauf 19/22LH20, 19/22LD3, 19/22LG31), HDMI3 (Sauf 19/22LU40, 19/22LU50, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33*, 26LG31) ou HDMI4 (32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80 uniquement) à l'aide de la touche INPUT de la télécommande.
Remarque
Vérifiez que votre cable HDMI est compatible au minimum avec la version 1.3. Si le cable HDMI ne prend pas en charge la version HDMI 1.3, l'image risque de trembler à l'écran ou aucune image ne sera affichée. Dans ce cas, utilisez des cables récents compatibles au minimum avec la version HDMI 1.3.
Raccordement avec un cable HDMI-DVI
Raccordez le décodeur numérique à la prise d'entrée HDMI/DVI IN 1 du téléviseur. Raccordez la sortie audio du décodeur numérique à la prise d'entrée AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'ordinateur). 4 Sélectionnez la source d'entrée HDMI1 à l'aide de la touche INPUT de la télécommande.
Raccordement avec un câble composantes
1 Raccordez les sorties vidéo (Y, PB, PR) du lecteur DVD aux prises d'entrée COMPONENT IN VIDEO du téléviseur. Raccordez les sorties audio du lecteur DVD aux prises d'entrée COMPONENT IN AUDIO du téléviseur. 3 Mettez votre lecteur DVD sous tension, puis insérez un DVD. 4 Sélectionnez la source d'entrée composantes à l'aide de
5 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.
Entrées en composantes
Vous pouvez améliorer la qualité de l'image en raccordant le lecteur DVD aux ports d'entrée en composantes, comme illustré ci-dessous.
| Entrées en composantes du téléviseur | Y | PB | PR |
| Sorties video du lecteur DVD | Y | PB | PR |
| Y | B-Y | R-Y | |
| Y | Cb | Cr | |
| Y | Pb | Pr |
Raccordement avec un câble péritel
Raccordez la prise Péritel du DVD à la prise Péritel AV1 du téléviseur. 2. Mettez votre lecteur DVD sous tension, puis insérez un DVD. 3. Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande.
En cas de raccordement à la prise Péritel AV2, sélectionnez la source d'entrée AV2.
4 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.
| Péritel | Entrée | Sortie | ||
| Vidéo | Audio | RVB | Vidéo / Audio | |
| AV1 | O | O | O | Analogue uniquement |
| AV2 | O | O | X | Les sorties analogique, DTV, AV1/2/3 sont possibles. |
| Type de sortie Mode d'entrée courant | AV1 (sorting TV) | AV2 (sorting monitateur) | AV2 (lorsque l'enregistrementprogrammé DTV est en cours avec le matériel d'enregistrement.) |
| Téléviseur numérique | X | O | O |
| Téléviseur analogique, AV1/3 | O | O | O |
| Composantes/RGB | O | X | (Le mode d'entrée est automatique converti en DTV.) |
| HDMI | X | X | |
| AV2 | O | O | O |
Sortie TV: retransmet les signaux vidéo du téléviseur analogique. Sortie moniteur: retransmet l'image affichée à l'écran.
Remarque
Un câble Péritel doit toujours être blindé.
Raccordement avec un câble s-viséo
(32/37/42/47LH70, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65 unique)
Raccordez la sortie S-VIDÉO du LECTEUR DVD à l'entrée S-VIDÉO du téléviseur. Raccordez les sorties audio du lecteur DVD aux entrées AUDIO du téléviseur. 3 Mettez votre lecteur DVD sous tension, puis insérez un DVD. 4 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande. 5 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.
Raccordement avec un câble HDMI
1 Raccordez la sortie HDMI du lecteur DVD à l'entrée HDMI/DVI IN 1, HDMI IN 2 (Sauf 19/22LH20, 19/22LD3, 19/22LG31), HDMI IN 3 (Sauf 19/22LU40, 19/22LU50, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33*, 26LG31) ou HDMI IN 4 (32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80 uniquement) du téléviseur. 2 Sélectionnez la source d'entrée HDM1, HDM2 (Sauf 19/22LH20, 19/22LD3, 19/22LG31), HDM3 (Sauf 19/22LU40, 19/22LU50, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33*, 26LG31) ou HDM4 (32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80 uniquement) à l'aide de la touche INPUT de la télécommande. 3 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.
Remarque
Si vous utilisez un cable HDMI, le téléviseur peut recevoir simultanément des signaux audio et vidéo. Si le lecteur DVD ne prend pas en charge la fonction Auto HDMI, vous devez regarder la résolution de sortie. - Vérifiez que votre cable HDMI est compatible au minimum avec la version 1.3. Si le cable HDMI ne prend pas en charge la version HDMI 1.3, l'image risque de trembler à l'écran ou aucune image ne sera affichée. Dans ce cas, utilisez des cables récents compatibles au minimum avec la version HDMI 1.3.
Configuration d'un magnetoscope
Afin d'éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur.
Raccordement avec un câble RF
Raccordez la prise ANT OUT du magnétoscope à la prise ANTENNA IN du téléviseur. 2. Raccordez le cable d'antenne à la prise ANT IN du magnétoscope. 3. Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal ajustat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.
Raccordement avec une prise péritel
Raccordez la prise Péritel du magnétoscope à la prise Péritel AV1 du téléviseur. 2. Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope). 3. Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande. 4. En cas de raccordement à la prise Péritel AV2, sélectionnez la source d'entrée AV2.
| Péritel | Entrée | Sortie | ||
| Vidéo | Audio | RVB | Vidéo / Audio | |
| AV1 | O | O | O | Analogue uniquement |
| AV2 | O | O | X | Les sorties analogique, DTV, AV1/2/3 sont possibles. |
| Type de sortie Mode d'entrée courant | AV1 (sorting TV) | AV2 (sorting monitateur) | AV2 (lorsque l'enregistrementprogrammé DTV est en cours avec le matériel d'enregistrement.) |
| Téléviseur numérique | X | O | O |
| Téléviseur analogique, AV1/3 | O | O | O |
| Composantes/RGB | O | X | (Le mode d'entrée est automatique converti en DTV.) |
| HDMI | X | X | |
| AV2 | O | O | O |
Sortie TV : retransmet les signaux vidéo du téléviseur analogique. Sortie moniteur : retransmet l'image affichée à l'écran.
Remarque
Un câble Peritel doit toujours être blindé.
Raccordement avec un câble RCA (Sauf 19/22LU40, 19/22LU50, 19/22LH20, 19/22LD3, 19/22LG31, 32/37/42LF25)
Raccordez les prises AUDIO/VIDEO du magneto-scope aux prises AUDIO/VIDEOS du téléviseur. Respectez les couleurs des prises : Video = jaune, Audio gauche = blanc et Audio droit = rouge. 2 Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope). 3 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.
Remarque
Si vous avez un magnétoscope mono, raccordez le cable audio du magnétoscope à la prise AUDIO L/MONO du téléviseur.
Raccordement avec un câble s-viséo
32/37/42/47LH70, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65 équipement
Raccordez la prise de sortie S-VIDEO du magnétoscope à la prise d’entrée S-VIDEO du téléviseur. Vous obtiendrez une meilleure qualité d’image qu’avec une entrée composite (cable RCA) normale. Raccordez les prises audio du magnétoscope aux prises d’entrée AUDIO du téléviseur. 3 Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d’utilisation du magnétoscope). 4 Sélectionnez la source d’entrée AV3 à l’aide de la touche INPUT de la télécommande.
Remarque
Si les prises S-VIDEO et VIDEO sont raccordées simultanément au magnétoscope S-VHS, seul le signal S-VIDEO sera reçu.
Insertion du MODULE CI
- Permet d'activer les chaînes cryptées (chaînes payantes) en mode télévision numérique.
- Cette fonction n'est pas disponible dans tous les pays.
1. Insérez le module CI dans le logement pour carte PCMCIA (PCMCIA CARD SLOT) du téléviseur, comme indiqué sur le schéma.
Pour plus d'informations, reportez-vous à la page 77.
Remarque
- Vérifiez que le module CI est inséré dans le bon sens dans le lecteur de carte PCMCIA. Si le module n'est pas inséré correctement, cela peut endommager le téléviseur et le lecteur de carte PCMCIA.
Configuration de la SORTIE audionumérique
Envoie le signal audio du téléviseur à un appareil audio externe via le port de sortie audionumérique (optique). Pour profiter de la diffusion numérique via les enceintes 5.1, raccordez la borne OPTICAL DIGITAL AUDIO OUT située à l'arrière du téléviseur à un home cinema DVD (ou amplificateur).
Raccordez une des extrémités d'un câble optique au port de sortie audionumérique (optique) du téléviseur. Raccordez l'autre extrémité du câble optique à l'entrée audionumérique (optique) de l'appareil audio. Réglez l'option "Haut-parleurs TV" sur "Arrêt" dans le menu SON (p. 132). Reportez-vous au manuel d'utilisation de l'appareil externe.
Attention
Ne jamais regarder à l'intérieur du port de sortie optique. L'exposition directe au faisceau laser pourrait entraîner des lésions oculaires!
Configuration des écouteurs
(Sauf 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65)
Écoutez le son à l'aide des écouteurs.
1 Branchez les écouteurs dans la prise appropriée. Pour régler le volume des écouteurs, appuyez sur le bouton + ou -.
Lorsque vous appuyez sur le bouton MUTE (MUET), le son diffusé dans les écouteurs est coupé.
Remarque
Lorsque vous branchez un casque, les options du menu AUDIO sont désactivées. Lorsque vous changez de MODE AV alors qu'un casque est raccordé, ce changement s'applique à la vidéo mais non au son. La sortie audio numérique optique n'est pas disponible lorsque vous raccordez un casque.
Configuration d'une autre SOURCE audio/vidéo
(Sauf 19/22LU40, 19/22LU50, 19/22LH20, 19/22LD3, 19/22LG31, 32/37/42LF25)
Caméscope
Raccordez les prises AUDIO/VIDEO du magnétoscope aux prises AUDIO/VIDÉO du téléviseur. Respectez les couleurs des prises : Video = jaune, Audio gauche = blanc et Audio droit = rouge. 2. Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande. 3. Mettez en marche la source externe correspondante. Reportez-vous au manuel d'utilisation de l'appareil externe.
Configuration de l'entree USB
1. Raccordez le périphérique USB à la prise d'entrée USB IN du téléviseur. 2. Après avoir raccordé les prises d'entrée USB IN, vous pouvez utiliser la fonction USB. (p. 96)
Configuration d'un PC
Ce téléviseur comprend la fonction Plug and Play, ce qui signifie que l'ordinateur s'adapte automatiquement aux paramètres du téléviseur.
Raccordement avec un câble d-sub à 15 broches
Raccordez la sortie RGB du PC à l'entrée RGB IN (PC) du téléviseur. Raccordez la sortie audio du PC à la prise AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez l'ordinateur et le téléviseur. 4 Sélectionnez la source d'entrée RGB à l'aide de la touche INPUT de la télécommande.
Raccordement avec un cable HDMI-DVI
Raccordez la prise de sortie DVI de l'ordinateur à la prise d'entrée HDMI/DVI IN1 du téléviseur. 2. Raccordez les prises de sortie audio du boîtier décodeur numérique à la prise AUDIO IN (RGB/DVI) du téléviseur. 3. Allumez l'ordinateur et le téléviseur. 4. Sélectionnez la source d'entrée HDMI1 à l'aide de la
Modèles de téléviseur plasma
Mode RVB-PC, HDMI/DVI-PC
| Résolution | Fréquence horizontal(KHz) | Fréquence verticale(Hz) |
| 720x400 | 31,468 | 70,08 |
| 640x480 | 31,469 | 59,94 |
| 800x600 | 37,879 | 60,31 |
| 1024x768 | 48,363 | 60,00 |
| 1280x768 | 47,78 | 59,87 |
| 1360x768 | 47,72 | 59,80 |
| 1920x1080 | 66,587 | 59,934 |
| 1280x1024 | 63,98 | 60,02 |
| 1400x1050 | 65,317 | 59,979 |
Mode HDMI/DVI-DTV
| Résolution | Fréquence horizontal(KHz) | Fréquence verticale(Hz) |
| 640x480 | 31,649 | 59,94 |
| 31,469 | 60 | |
| 720x480 | 31,47 | 59,94 |
| 31,50 | 60 | |
| 720x576 | 31,25 | 50,00 |
| 1280x720 | 37,50 | 50,00 |
| 44,96 | 59,94 | |
| 45,00 | 60 | |
| 1920x1080 | 28,125 | 50,00 |
| 33,72 | 59,94 | |
| 33,75 | 60 | |
| 27,00 | 24,00 | |
| 33,750 | 30 | |
| 56,25 | 50,00 | |
| 67,433 | 59,94 | |
| 67,50 | 60 |
Modèles de téléviseur LCD / modeles de téléviseur LCD à LED
Mode RVB-PC, HDMI/DVI-PC
| Résolution | Fréquence horizontal(KHz) | Fréquence verticale(Hz) | Résolution | Fréquence horizontal(KHz) | Fréquence verticale(Hz) | |
| 720x400 | 31,468 | 70,08 | 720x480 | 31,469/31,5 | 59,94/60 | |
| 640x480 | 31,469 | 59,94 | 720x576 | 31,25 | 50 | |
| 800x600 | 37,879 | 60,31 | (Sauf 19/22LU40**, 19LU50**, 19/22/26/32/37/42LH20**, 19/22/26/32LD3**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**) | 1280x720 | 37,5 | 50 |
| 1024x768 | 48,363 | 60,00 | 44,96/45 | 59,94/60 | ||
| 1280x768 | 47,78 | 59,87 | 1920x1080 | 33,72/33,75 | 59,94/60 | |
| 1360x768 | 47,72 | 59,80 | 28,125 | 50 | ||
| 1280x1024 | 63,595 | 60,00 | 26,97/27 | 23,97/24 | ||
| 1920x1080 (RGB-PC) | 66,587 | 59,93 | (Sauf 19/22LU40**, 19LU50**, 19/22/26/32/37/42L H20** 19/22/26/32LD3**, 32/37/42LG2***, 32/37/42LG33**, 19/2 2/26LG31**) | 33,716/33,75 | 29,976/30,00 | 56,25 |
| 1920x1080 (HDMI-PC) | 67,5 | 60,00 | 67,43/67,5 | 59,94/60 | ||
| 1440x900 | 55,5 | 59,90 | (19LG31 ** unquiement) | |||
| 1400x1050 | 64,744 | 59,948 | (22LG31 ** unquiement) | |||
| 1680x1050 | 65,16 | 59,94 |
Remarque
Évitez de laisser une image figée à l'écran pendant une période prolongée; l'image figée peut laisser une empreinte permanente à l'écran. Si vous en avez la possibilité, utilisez un économiseur d'écran. Il est possible que des interférences apparaissent selon la résolution, le modèle vertical, le contraste ou la luminosité en mode PC. Changez alors la résolution du mode PC, modifiez la fréquence de rafraîchissement ou regléz la luminosité et le contraste dans le menu, jusqu'à ce que l'image soit nette. Si la fréquence de rafraîchissement de la carte graphique de l'ordinateur ne peut pas être modifiée, changez la carte graphique de l'ordinateur ou demandez conseil au fabricant de la carte graphique. Le mode de synchronisation est distinct pour les fréquences horizontale et verticale. Nous recommandons d'utiliser les résolutions 1920x1080, 60 Hz (sauf pour les modèles s/22LU40, 19LU50, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42LG2, 32/37/42LG33 *, 19/22/26LG31, 42/50PQ35, 42PQ65), 1360x768, 60 Hz (modèles s/22LU40, 19LU50, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42LG2, 32/37/42LG33 *, 26LG31, 50PQ35 uniquement), 1024x768, 60 Hz (modèles s/42PQ35, 42PQ65 uniquement), 1440x900, 60 Hz (modèles s/19LG31 uniquement), 1680x1050, 60 Hz (modèles s/22LG31** uniquement) pour le mode PC, car elles délivrent la meilleure qualité d'image.
Raccordez le câble de signal du port de sortie du moniteur de l'ordinateur au port RGB (PC) du téléviseur ou le câble de signal du port de sortie HDMI de l'ordinateur au port HDMI/IN (ou HDMI/DVI IN) du téléviseur. Raccordez le câble audio de l'ordinateur à l'entrée audio du téléviseur (les câbles audio ne sont pas fournis avec le téléviseur). Si vous utilisez une carte son, régalez le son de l'ordinateur en conséquence. Si la carte graphique de l'ordinateur ne produit pas les signaux RVB analogiques et numériques simultanément, raccordez soit le port RVB, soit l'entrée HDMI IN (ou HDMI/DVI IN) pour afficher l'écran de l'ordinateur sur le téléviseur. Si la carte graphique de l'ordinateur produit simultanément la sortie RVB analogue et numérique, régalez le téléviseur sur RVB ou HDMI (l'autre mode est automatiquement réglé sur Plug and Play par le téléviseur.) Il est possible que le mode DOS ne fonctionne pas selon la carte vidéo, si vous utilisez un câble HDMI-DVI. Si vous utilisez un câble RVB-PC trop long, des interférences peuvent apparaître sur l'écran. Nous vous recommandons d'utiliser un câble inférieur à 5 mètres. Cela vous garantit une qualité d'image optimale.

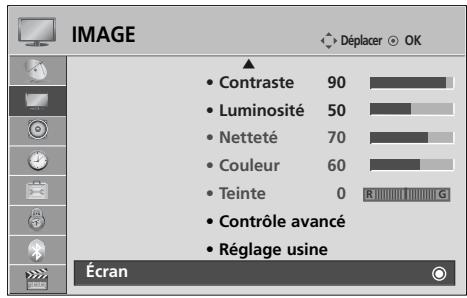

Réinitialisation de l'écran
Restaure les réglages Position, Taille et Phase aux paramètres d'usine.
Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].
Sélectionner IMAGE.
Sélectionner Écran.
Sélectionner Réglages usine.
Sélectionner Oui.
Activer Réglages usine.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

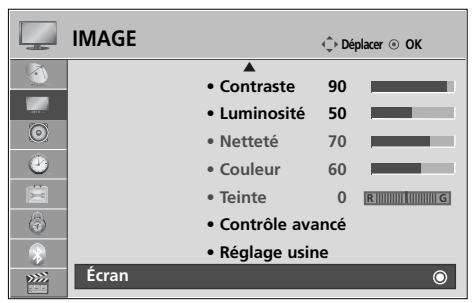

Réglage de la position, taille et phase de l'écran
Si l'image n'est toujours pas nette après l'ajustement automatique et notamment si les caractères continuent de trembler, réglez la phase de l'image manuellement.
Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].
Sélectionner IMAGE.
Sélectionner Écran.
Sélectionner Position, Taille ou Phase.
Effectuez les réglages déquats.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Sélection de la résolution
Pour afficher une image normale, la résolution du mode RVB doit correspondre à la sélection du mode PC.
Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].
Sélectionner IMAGE.
Sélectionner Écran.
Sélectionner Résolution.
Sélectionner la résolution souhaitée.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Configuration automatique (mode RVB [PC] uniquement)
Ajustez la position de l'image et minimisez le tremblement de l'image de façon automatique. Si l'image n'est toujours pas nette après avoir effectué les réglages, bien que votre téléviseur fonctionne correctement, vous nécessitez d'autres réglages.
Configuration auto.
Cette fonction sert à régler automatiquement la position, la taille et la phase de l'écran. L'image affichée sera instable quelques secondes pendant la configuration automatique.
Sélectionner IMAGE.
Sélectionner Écran.
Sélectionner Config. auto..
Sélectionner Oui.
Activer Config. auto.
- Si la position de l'image n'est toujours pas correcte, relancez la configuration automatique.
- Si les images doivent être de nouveau ajustées après le réglage automatique en mode RVB (PC), vous pouze ajuster la position, la taille ou la phase.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Fonctions des touches de la télécommande
(Seulement 32/37/42/47LH40, 32/37/42/47LH49, 32/37/42/47/55LH50)
32/37/42/47LH70, 32/42/47LF51, 50/60PS70, 50/60PS80, 42PQ65, 50PS65)
Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.
VOLUME + / - Permet de régler le volume.
MARK Sélectionner et déselectionner des chaînes dans le menu USB.
FAV Permet d'afficher la chaîne préférée sélectionnée.
MUTE Permet de couper ou de remettre le son.
CHÂINES Permet de sélectionner une chaîne.
PAGE précédente/ Permet de se déplacer d'un ensemble d'informations suivante affichées à l'écran à un autre.
Touches Permettent de sélectionner une chaîne. numériques 0 à 9 Permettent de sélectionner des éléments numérotés dans un menu.
LIST Affiche la liste des chaînes. (p. 78)
Q. VIEW Permet de revenir à la dernière chaîne visionnée.
Touches de Commandes SIMPLINK ou menu USB (album photo et liste musique-contrôle ducale ou liste de films (32/37/42/47LH49),
menu 32/37/42/47/55LH50, 32/37/42/47LH70, USB/SIMPLINK 50/60PS70, 50/60PS80, 42PQ65, 50PS65 uniquement).
FREEZE Permet d'arrêter l'image affichée à l'écran. (téléviseur plasma uniquement)
Insertion des piles
Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. Utilisez deux piles alcalines de 1,5 V de type AAA. Ne mélangez pas piles neuves et piles usagées. Remettez le capot. Pour retirer les piles, procédez à l'inverse de leur insertion.
Fonctions des touches de la télécommande
Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.
Insertion des piles
VOLUME + / - Permet de régler le volume.
MUTE Permet de couper ou de remettre le son.
CHAINS Permet de selectionner une chaine.
Page précédente / Permet de se déplacer d'un ensemble d'informations affichées à l'écran à un autre.
Touches de Commande Simplink. Commande SIMPLINK
Q. MENU Permet de sélectionner la source du menu rapide souhaitée. (Format de l'image, Voix nette II, Prééglages d'image, Prééglages du son, Audio, Minuterie d'arrêt, Favoris, Economie d'énergie.) (▶ p.63)
INFO ① Affiche les informations de l'écran sélectionné.
GUIDE Affiche le guide de programmes. ( p.110)
FAV Permet d'afficher la chaîne préférée sélectionnée.
MARK Sélectionnez l'entrée pour appliquer les réglages Picture Wizard.
Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. Utilisez deux piles alcalines de 1,5 V de type AAA. Ne mélangez pas piles neuves et piles usagées. Remettez le capot. Pour retirer les piles, procédez à l'inverse de leur insertion.
Fonctions des touches de la télécommande
(Seulement 42/47LH90**)
Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.
VOLUME + / - Permet de régler le volume.
FAV Permet d'afficher la chaîne préférée sélectionnée.
MARK Sélectionner et désélectionner des chaînes dans le menu USB.
MUTE Permet de couper ou de remettre le son.
CHAINS Permet de selectionner une chaine.
Page précédente/ Permet de se déplacer d'un ensemble d'informations suivantes affichées à l'écran à un autre.
Touches de Commandes SIMPLINK ou menu USB (album photo et liste musi-contrôle ducale ou liste de films). menu
USB/SIMPLINK
Affiche une liste des appareils audiovisuels raccordés au téléviseur. Lorsque vous appuyez sur cette touche, le menu Simplik s'affiche à l'écran (▶ p.83)
RATIO Sélectionne le format d'image de votre choix. ( p.113)
AV MODE Permet de sélectionner et définir des images et dessins lorsque vous raccordez des appareils AV. (p.86)
Insertion des piles
Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. - Utilisez deux piles alcalines de 1,5 V de type AAA. Ne mélangez pas piles neuves et piles usagées. Remettez le capot. Pour retirer les piles, procédez à l'inverse de leur insertion.
Mise sous tension du téléviseur
Pour pouvoir utiliser toutes les fonctions du téléviseur, vous devez mettre celui-ci sous tension.
Commencez par brancher correctement le cordon d'alimentation.
Ensuite, allumez l'interrupteur principal du téléviseur.(42/47LH90, 32/37/42/47LH70, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42/47LH3, 32/37/42/47LH40 *, 32/37/42/47LH49, 32/37/42/47/55LH50, 19/22LU40, 19/22/26LU50** uniquely)
Le téléviseur se met alors en mode veille.
Pour allumer le téléviseur lorsque celui-ci est en mode veille, appuyez sur la touche /I(TV LCD/LED LCD TV uniquement), INPUT ou P ▲▼ (ou P ∧ ∨) du téléviseur, ou appuyez sur la touche POWER, INPUT, P ∧ ∨ ou sur les touches NUMÉRIQUES de la télécommande.
Initialisation de la configuration
Si l'affichage à l'écran (OSD) apparait une fois la télévision allumée, vous pouvez régler la langue, Réglage d'environnement, le pays et la Recherche auto..
Remarque:
a. Si vous quittez sans terminer la configuration initiale, le menu Initial Setting (Configuration initiale) s'affichera à nouveau. b. Appuyez sur la touche RETURN pour passer de l'OSD actuel à l'OSD précédent. c. Pour les pays qui n'ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l'environnement de diffusion numérique. d. Le mode "Usage familial" est particulièrement adapté à l'environnement domestique. Il est défini comme le mode par défaut de ce téléviseur. e. Le mode "Mode Expo." est particulièrement adapté à l'environnement des magasins. Si un utilisateur modifie les données de qualité d'image, le mode "Mode Expo." initialement l'appliqué à la qualité video de finie par le fabricant après un laps de temps spécifique. f. Vous pouvez modifier le mode (Usage familial, Store Demo) avec l'option Réglage d'environnement dans le menu OPTION.
Selection des châines
Appuyez sur la touche P ou sur les touches NUMÉRIQUES pour sélectionner un numéro de chaîne.
Réglage du volume
Appuyez sur la touche ▲ + ou - pour régler le volume.
Si vous souhaitez couper le son, appuyez sur la touche MUTE.
Vous pouvez annuler cette fonction en appuyant sur les touches MUTE, +ou -, et AV MODE.
MENU RAPIDE
Il est possible que l'affichage à l'écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.
Le menu rapide (Q. Menu) est un menu complémentaire des fonctions que les utilisateurs peuvent être amenés à utiliser fréquemment.
Format de l'image : permet de sélectionner le format d'image de votre choix.
Pour définir les paramètres du zoom, sélectionnez 14:9, Zoom et Zoom cinema dans le menu de format de l'image. Une fois les paramètres du zoom enregistrés, l'affichage revient au menu rapide.
Voix nette II : permet de différencier les games de sons provenant de voix humaines des autres, pour faciliter l'écoute des dialogues.
Préréglages d'image : permet de sélectionner le mode Image de votre choix.

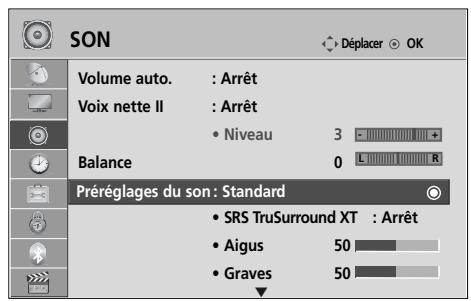

Préroglatages du son: permet de définir automatiquement la combinaison sonore qui semble être la meilleure pour les images en cours de visualisation. Permet de sélectionner le mode Son de votre choix.
Audio : permet de sélectionner la sortie audio. Minuterie d'arrêt : permet de régler la minuterie d'arrêt.
Favoris: Sélectionne la chaîne préférée.
Appareil USB: permét d'éjecter un périphérique USB.(Sauf 19/22LU40, 19/22/26LU50,32/37/42LF25,32/37/42LG2, 32/37/42LG33,19/22/26LG31, 19/22/26/32/37/42LH20,19/22/26/32LD3, 32/37/42/47LH3,32/42/47LF51 )
Economie d'énergie: Sélectionne le mode d'économie d'énergie de votrechoix. (19/22LU40 19/22/26LU50, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 19/22/26LG31, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42/47LH3, 32/42/47LF51 uniquely)
Afficher chaque menu.
Sélectionner la source de votre choix.
- Appuyez sur la touche Q. MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Selection et réglage des MENUS à l'écran
Il est possible que l'affichage à l'écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.
Afficher chaque menu.
Sélectionner une option du menu.
Aller dans le menu contextuel.
- Appuyez sur le bouton INFO pour accéder au menu du manuel simplifié.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Remarque

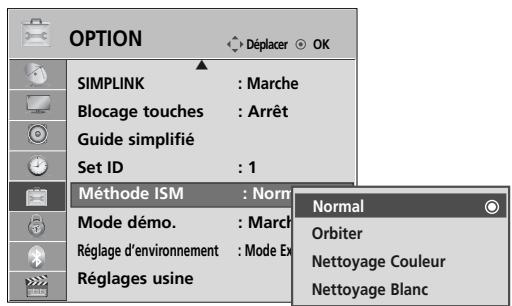

Les options Méthode ISM ne sont disponibles qu'avec les modèles de téléviseur plasma. - Les options Rétro-éclairage, Voyant lumineux ne sont disponibles qu'avec les modèles de téléviseur LCD / MODELES DE TELEVISEUR LCD A LED. Il est impossible d'utiliser les options Informations Cl en mode analogue. Il est impossible d'utiliser les options Préampli en mode analogue. (Sauf 32/37/42/47LH70, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65)
Mémorisation des châines
(Pour tous les pays, à l'exception de la Suède et de la Finlande)
Utilisez cette fonction pour rechercher et memoriser automatiquement toutes les chaînes.
Lorsque vous lancez la programmation automatique, toutes les informations enregistrées précédemment sur le service seront supprimées.
Le nombre maximum des programmes qui peuvent être stockés est 500.
Mais le nombre peut différer légèrement selon les signaux de radiodiffusion.
Sélectionner CONFIG.
Sélectionner Recherche auto..
Sélectionner Lancer.
Activer Recherche auto.
- Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".
- Si vous souhaitez poursuivre la recherche automatique, sélectionnez Lancer à l'aide de la touche . Appuyez ensuite sur OK. Sinon, sélectionnez Fermer.
- Numération Automatique : permet de sélectionner les numéros de programmes correspondant aux chaînes.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Mémorisation des châines
(Uniquement pour la Suède et la Finlande)
Recherche auto DVB-C est un menu destiné aux utilisateurs des pays acceptant le câble DVB.
Utilisez cette fonction pour rechercher et memoriser automatiquement toutes les chaînes.
Lorsque vous lancez la programmation automatique, toutes les informations enregistrées précédemment sur le service seront supprimées.
Pour sélectionner l'antenne,
Sélectionner CONFIG.
Sélectionner Recherche auto..
Sélectionner Antenne.
Sélectionner Lancer.
Activer Recherche auto.
- Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marché".
- Si vous souhaitez poursuivre la recherche automatique, Sélectionnez Lancer à l'aide de la touche . Appuyez ensuite sur OK. Sinon, Sélectionnez Fermer.
- Numérorotation Automatique : permet de sélectionner les numéros de programmes correspondant aux chaînes.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

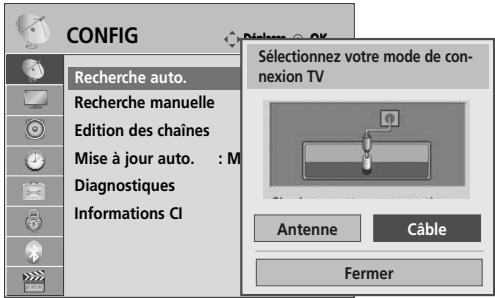

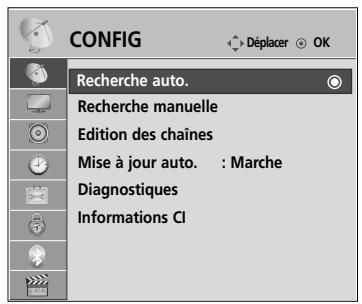

Si vous voulez sélectionner le câble
Sélectionner CONFIG.
Sélectionner Recherche auto..
Sélectionner Cable.
Effectuer les réglages déquats.
Sélectionner Lancer.
Activer Recherche auto.
- Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".
- Si vous souhaitez poursuivre la recherche automatique, sélectionnez OK à l'aide de la touche . Appuyez ensuite sur OK. Sinon, sélectionnez Fermer.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Les valeurs suivantes sont requises afin de rechercher toutes les chaînes disponibles de façon rapide et précise. Les valeurs couramment utilisées sont fournies sous forme de valeurs par défaut.
Toutefois, pour connaître les réglages corrects, adressez-vous à votre 'cablo-opérateur. Lors de l'exécution de l'accord automatique en mode DVB cable, la sélection de Full (Tout) permet la recherche de toutes les fréquences comprises entre 110 megahertz et 862 megahertz pour trouver les canaux disponibles. Si les chaînes ne sont pas détectées lors de la recherche avec les valeurs par défaut, lancez la recherche complète. Toutefois, dans le cas de la recherche automatique complète des chaînes, la durée de la recherche peut être très longue.
- Fréquence : Entrez une plage de fréquences définie par l'utilisateur.
- Débit de symboles : Entrez un débit de symboles défini par l'utilisateur (Débit de symboles : vitesse à laquelle un périphérique comme un modem envoie des symboles sur un canal).
- Modulation : Entrez une modulation définie par l'utilisateur. (Modulation : charge de signaux audio ou vidéo sur un porteur). ID de réseau (Suède uniquement) : identificateur unique alloué à chaque utilisateur.
Remarque
Si vous sélectionnez Câble après avoir coché soit Finland (Finlande) soit Sweden (Suède), vous pouvez voir le menu Channel Auto Update (mise à jour automatique des chaînes) dont la valeur par défaut est régée sur Marche. Si vous maintenez l'option activée (Marche), les informations relatives aux chaînes seront automatiquement mises à jour en cas de modification des informations du réseau. Si l'option « Channel Auto Update » est réglée sur Arrêt (désactivée), les informations relatives aux chaînes ne seront pas mises à jour.
Si vous sélectionnez le code pays "---" (à l'exception de la suède et de la finlande)
Pour regarder la télévision en mode DVB-C (en dehors de la Suède et de la Finlande), réglez l'option Pays sur ' --' dans le menu OPTION.
L'option Recherche auto. vous permet de choisir entre le mode Utilisateur et Complet. Il se peut que vous deviez ajuster les informations de fréquence trouvées lorsque vous effectuez la recherche en mode Utilisateur; de plus, ces informations varient en fonction du câblo-opérateur. Lorsque vous effectuez la recherche en mode Complet, certains canaux peuvent être limités selon le câblo-opérateur, aussi la recherche peut-elle prendre un certain temps.
Remarque
Votre câblo-opérateur peut vous facturer ses services ou vous imposer d'accepter ses conditions générales. Il est possible que le câble DVB-C ne fonctionne pas correctement avec certains câble-opérateurs. La compatibilité avec les émissions numériques par câble DVB-C n'est pas garantie.
Recherche manuelle (en mode numérique)
La recherche manuelle vous permet d'ajouter manuellement une chaîne à la liste des chaînes.
(Pour tous les pays, à l'exception de la Suède et de la Finlande.)
Lorsque vous sélectionnez l'option pour les modèles utilisés en Suède, en Finlande ou “--”)
Sélectionner CONFIG.
- Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".
Sélectionner Recherche manuelle.
Sélectionner DTV (Numérique).
Sélectionner le numéro du canal souhaité.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
(Lorsque vous sélectionnez le cable (mode cable DVB) pour les modèles utilisés en Suède, en Finlande ou “--”)
Sélectionner CONFIG.
Sélectionner Recherche manuelle.
Sélectionner DTV (Numérique).
Effectuer les réglages ajustés.
Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
La recherche manuelle vous permet de rechercher manuellement les canaux et de leur affecter les numéros de votre choix.
Sélectionner CONFIG.
Sélectionner Recherche manuelle.
Sélectionner TV (Télévision).
Sélectionner le numéro de chaîne souhaitée.
Sélectionner un système TV.
Sélectionner V/UHF ou Câble.
Sélectionner le numéro du canal souhaité.
Commencer la recherche.
Sélectionner Sauvegarder.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
- Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".
- L: SECAM L/L' (France) BG: PAL B/G, SECAM B/G (Europe/Europe de l'Est/Asie/Nouvelle-Zélande/Moyen-Orient/Afrique/Australie) I: PAL I/II (Royaume-Uni/Irlande/Hong Kong/Afrique du Sud) DK: PAL D/K, SECAM D/K (Europe de l'Est/Chine/Afrique/CEI)
- Pour enregistrer un autre canal, répétez les étapes 4 à 9.
Affectation d'un nom à une chaîne
Vous pouvez aussi affecter à chaque numéro un nom de cinq lettres.
Sélectionner CONFIG.
Sélectionner Recherche manuelle.
Sélectionner TV (Télévision).
Sélectionner Nom.
Sélectionner la position et choisissez le caractère, etc.
Vous pouvez utiliser n'importe quelle lecture de l'alphabet, tous les chiffres de 0 à 9, les signes +/- et le caractère d'espace.
Sélectionner Fermer.
Sélectionner Sauvegarder.
Réglage de précision (Sauf 32/37/42/47LH70, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65)
En règle générale, le réglage de précision ne s'avère nécessaire que lorsque la qualité de réception est médiocre.
Sélectionner CONFIG.
Sélectionner Recherche manuelle.
Sélectionner TV (Télévision).
Sélectionner Réglage fin.
Régler la mise au point pour obtenir la meilleure image et le meilleur son.
Sélectionner Sauvegarder.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Edition des châines
Si un numéro de chaîne est omis, cela signifie que vous ne pourrez pas le sélectionner avec la touche P ∧ lorsque vous regardez la télévision.
Si vous souhaitez selectionner le numero de chaine omis, entrez directement le numero à l'aide des touches NUMERIQUES ou selectionnee-le dans le menu Edition des chaines.
Cette fonction vous permet d'omettre les chaînes mémorisées.
Vous pouvez modifier le numéro de chaine à l'aide de la fonction "Move" (Déplacer), à condition que l'option "Automatic Numbering" (Numération automatique) soit désélectionnée lorsque vous lancez la recherche automatique.
Sélectionner CONFIG.
Sélectionner Édition des chaînes.
Entrer dans le menu.
Sélectionner un programme à enregistrer ou à sauter.
- Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marché".
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Sauter un numéro de chaine
Sélectionner un numéro de chaîne à sauter.
Change la couleur du numéro de chaîne à bleu.
Annuler le numéro de chaîne sauté.
- Lorsqu'un numéro de chaine est sauté, cela peut dire que vous ne pourrez pas le sélectionner en utilisant la touche P ∧ ∨ pendant le fonctionnement normal du téléviseur. Par ailleurs, ce numéro de chaine s'affiche en bleu.
- Si vous voulez sélectionner un numéro de chaine sauté, saisissez directement le numéro en utilisant les touches NUMÉROTÉES ou sélectionnez-le dans le menu "Édition des chaines" ou EPG
En mode TV
Cette fonction vous permet de supprimer ou de sauter les chaînes mémorisées.
Vous pouvez également déplacer certains canaux et utiliser d'autres numéros de chaine.
Supprimer une chaîne
Sélectionner un numéro de chaîne à supprimer.
Change la couleur du numéro de chaine à rouge.
Supprimer.
Annuler le numéro de chaîne sauté.
- Le programme sélectionné est supprimé et tous les programmes suivants sont avancés d'un rang dans la programmation.
Déplacer une chaîne
Sélectionner un numéro de chaîne à déplacer.
Annuler le numéro de chaîne sauté.
Change la couleur du numéro de chaîne à vert.
Recherche automatique
Lancer la recherche automatique.
- Une fois la recherche automatique activée, vous ne pouvez plus modifier les chaînes.
Sauter une chaîne
Sélectionner un numéro de chaine à sauter.
Change la couleur du numéro de chaine à bleu.
Annuler le numéro de chaine sauté.
- Lorsqu'un numéro de chaine est sauté, cela peut dire que vous ne pourrez pas le sélectionner en utilisant la touche P ∧ √ pendant le fonctionnement normal du téléviseur. Par ailleurs, ce numéro de chaine s'affiche en bleu.
- Si vous voulez sélectionner un numéro de chaine sauté, saisissez directement le numéro en utilisant les touches NUMÉROTÉES ou sélectionnez-le dans le menu "Édition des chains" ou EPG
Utilisation du téléviseur/contrôle des chaînes
PREAMPLI (EN MODE NUMÉRIQUE) (Sauf 32/37/42/47LH70, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65 )
Si la réception est de mauvaise qualité, réglez la fonction Préampli sur "Marche". Lorsque le signal est fort, Sélectionnez "Arrêt".
Sélectionner CONFIG.
Sélectionner Préréglage.
Sélectionner Marche ou Arrêt.
Enregisterer
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Mise à jour logicielle
Une mise à jour logicielle signifie que le logiciel peut être téléchargé à l'aide du système de diffusion terrestre numérique.
Sélectionner CONFIG.
Sélectionner Mise à jour auto.
Sélectionner Marche ou Arrêt.
- Si vous sélectionnez Marche, un message de confirmation s'affiche pour vous notifier qu'un nouveau logiciel a été détecté.
Enregistrer.
Lors du réglage de l'option "mise à jour auto.
De temps à autres, des informations sur la mise à jour du logiciel s'affichent dans le menu suivant sur l'écran du téléviseur.
Mise à jour du logiciel disponible. Souhaitez-vous la télécharger maintenant ? (environ 30 min ~ 2 heures) Notre logiciel TV sera mis à jour lorsque vous éteignez la TV avec la télécommande ou le bouton sur le téléviseur. Ne pas débrancher !
Oui
Non
Mise à jour simple : pour des flux de mises à jour courants
La mise à jour du logiciel s'effectuera à l'heure affichée ci-dessous. 00/00/0 00:00 Souhaitez-vous la télécharger maintenant?
Oui
Non
Mise à jour programmée : pour des flux de mises à jour programmes
Lorsque l'option Mise à jour auto. est réglée sur "Arrêt", le message pour la modifier sur "Marche" s'affiche.
Sélectionnez Oui à l'aide de la touche < >; vous verrez l'image suivante.
Après la fin de la mise à jour du logiciel, le système redémarre.
Le téléchargement démarre quand l'appareil est mis hors tension.
Lorsque l'appareil est mis sous tension pendant le téléchargement, l'état de la progression s'affiche.
- Lors de la mise à jour du logiciel, notez les points suivants :
- L'alimentation du téléviseur ne doit pas être coupée.
- Le téléviseur ne doit pas être éteint.
- L'antenne ne doit pas être déconnectée.
- Le téléchargement du logiciel pouvant nécessiter une heure, veillez à ce que l'alimentation reste active pendant le téléchargement.
Diagnostics
Cette fonction vous permet d'afficher le constructeur, le modèle/référence, le numéro de série et la version du logiciel.
Les informations et la puissance du signal du multiplexeur synchronisé sont affichées.
Les informations sur le signal et le nom du multiplexeur sélectionné sont affichés.
(MUX*: répertoire supérieur de canaux en diffusion numérique (un seul MUX contient de multiples canaux.))
Sélectionner CONFIG.
Sélectionner Diagnostiques.
Afficher le constructeur, le modèle/refERENCE, le numéro de série et la version du logiciel.
Afficher les informations sur le canal.
Cette fonction vous permet de regarder des chaînes cryptées (chaînes payantes). Si vous retirez le module Cl, vous ne pouvez plus regarder les chaînes cryptées. Lorsque vous insérez le module dans le logement Cl, vous accédez au menu du module. Pour acheter un module et une carte intelligente, contactez votre revendeur. Évitez d'insérer et de retirer le module Cl du téléviseur trop fréquemment. Cela risquerait de provoquer un dysfonctionnement. Lorsque le téléviseur se met sous tension après l'insertion du module Cl, il est possible qu'aucun son ne soit émis.
Cette fonction peut être incompatible avec le module Cl et la carte intelligente.
Il est possible que les fonctions Cl ne soient pas disponibles, selon les normes de diffusion du pays.
- Cet OSD n'est donné qu'à titre indicatif et les options de menu et le format de l'écran varient selon le prestataire de services de chaînes cryptées.
- Vous pouvez changer l'écran du menu CI (interface commune). Pour cela, consultez votre revendeur.
Sélectionner CONFIG.
Sélectionner Informations Cl.
Désélectionner l'objet souhaité : informations sur le module, informations sur la carte intelligente, langue, téléchargement de logiciel, etc.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.
Selection de la LISTE des châines
Vous pouvez vérifier les chaînes enregistrées en mémoire en affichant la liste des chaînes.
Mini glossaire
S'affiche lorsque la chaîne est verrouillée.
Affichage de la liste des chaînes
Afficher la liste des chaînes.
- Certains numéros de chaîne peuvent apparaître en bleu. Il s'agit des chaînes que vous avez sautées lors de la recherche automatique ou dans le mode Édition des chaînes.
- Certaines chaînes sont associées à un numéro de canal dans la liste des chaînes; cela signifie qu'aucun nom de chaîne ne leur est attribué.
Sélection d'une chaine dans la liste
Sélection d'un programme.
Aller sur le numéro de chaîne sélectionné.
Le mode basculera entre TV, DTV et Radio à partir de la chaîne présentement sélectionnée.
Pour faire défiler la liste des chaînes
Faire défiler les chaînes.
Revenir à l'affichage normal de la télévision.
Sélection de la chaîne préférée
La fonctionnalité Chaînes préférées est un moyen pratique d'avoir une vue rapide des chaînes de votre choix sans avoir à attendre que le téléviseur parcourt toutes les chaînes intermédiaires.
Sélectionnez la chaîne désirée.
Sélectionnez Favoris.
Sélectionnez Favoris.
Retournez au mode visualisation du téléviseur.
- Ceci ajoute automatiquement la chaîne sélectionnée à la liste des chaînes préférencées.
Affichage de la liste des chaînes préférées.
Affiche la liste des chaînes préférentes.
LISTE Des ENTRES
Les entrées HDMI et AV1/2 (Péritel) peuvent être reconnues par une broche de détection et donc activées lorsqu'un appareil externe correspond à la puissance (en volts).
En utilisant la touche TV/RAD, vous pouvez passer d'une entrée externe à une entrée RF et à la dernière chaîne visionnée en mode DTV/RADIO/TV.
Sélectionner la source d'entrée.
- Antenne ou Cable : à sélectionner pour regarder la télévision/télévision numérique. (L'entrée du câble numérique est disponible uniquement pour les modèles utilisés en Suède, en Finlande et “--”)
- AV1, AV2, AV3 : à sélectionner pour regarder une cassette vidéo ou utiliser un appareil externe.
- Component (Composantes) : à sélectionner pour utiliser un lecteur DVD ou un décodeur numérique, en fonction du connecteur.
- RGB (RVB) : à sélectionner pour utiliser un ordinateur, en fonction du connecteur.
- HDMI1, HDMI2(Sauf 19/22LH20, 19/22LD3, 19/22LG31 ), HDMI3(Sauf 19/22LU40, 19/22LU50, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33 *, 26LG31 ), HDMI4(32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80 uniquement): à sélectionner pour utiliser un lecteur DVD, un ordinateur ou un décodeur numérique, en fonction du connecteur.
Service de donnees
(Ce menu est disponible en Irlande uniquement.)
Cette fonction permet à l'utilisateur de choisir entre MHEG (télétexte numérique) et Teletext si les deux sont disponibles en même temps.
Si un seul des deux est disponible, MHEG ou Teletext est activé quel que soit l'option sélectionnée.
Sélectionner OPTION.
Sélectionner MHEG ou Teletext.
Sélectionner Service de Donnée.
Enregisterr.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Sélectionne un libellé pour chaque source d'entrée.
Sélectionner OPTION.
Sélectionner la source
Sélectionner Libellé des sources.
Sélectionner le libellé.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
MANUEL simplifié
Vous pouvez accéder facilement aux informations de votre téléviseur en consultant un manuel simplifié sur l'écran.
Pendant l'utilisation de cette option, le son sera mis en sourdine.
Sélectionner OPTION.
Sélectionnez Guide simplifié.
Sélectionnez la partie du manuel que vous pouvez voir.
Cette fonction n'est disponible qu'avec les appareils comportant le logo SIMPLINK. Vérifiez l'existence de celui-ci. Ce téléviseur peut ne pas fonctionner correctement s'il est utilisé avec d'autres appareils présentant la fonction HDMI-CEC.
Cette fonction vous permet de contrôler et de diriger d'autres appareils audiovisuels raccordés au téléviseur avec un cable HDMI, sans utiliser d'autres cables et sans effectuer de réglages supplémentaires.
Si vous ne souhaitez pas afficher le menu SIMPLINK, sélectionnez ARRÉT.
Sélectionner OPTION.
Sélectionner SIMPLINK.
Sélectionner Marche ou Arrêt.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Raccordement du système de home cinéma compatible simplink.
1 Raccordez la borne d'entrée HDMI/DVI IN 1, HDMI IN 2 (Sauf 19/22LH20, 19/22LD3, 19/22LG31 ), HDMI IN 3 (Sauf 19/22LU40, 19/22LU50, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33 *, 26LG31 ) ou HDMI IN 4 (32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80 uniquely) situées à l'arrière du téléviseur à la borne de sortie HDMI du système de home cinema en utilisant un cable HDMI. Raccordez la borne de sortie DIGITAL AUDIO située à l'arrière du téléviseur et la borne d'entrée DIGITAL AUDIO du home cinema en utilisant un cable optique. 3 Sélectionnez Home Theater (Home cinema) dans le menu Speaker (Enceinte) en appuyant sur la touche SIMPLINK.
Home cinema
Quand vous sélectionnez ou utilisez un appareil multimédia disposant de la fonction home cinema, le haut-parleur passe automatiquement sur le haut-parleur home cinema.
Remarque
Reliez la borne HDMI/DVI IN ou HDMI IN du téléviseur à la borne (borne HDMI) du périphérique SIM-PLINK à l'aide du câble HDMI. Lorsque vous changez la source d'entrée à l'aide de la touche INPUT de la télécommande, vous pouvez interrompre le fonctionnement d'un appareil contrôlé par SIMPLINK.
Lecture du disque
Commandez les appareils audiovisuels raccordés en utilisant les touches < > OK, II et
Lecture directe
Après avoir raccordé des appareils audiovisuels au téléviseur, vous pouvez directement contrôler les appareils et dire tous les supports pris en charge sans réglage supplémentaire.
Sélection de l'appareil audiovisuel
Cette fonction vous permet de sélectionner et d'utiliser l'un des appareils audiovisuels raccordés au téléviseur.
Mise hors tension de tous les appareils
Lorsque vous éteignez le téléviseur, tous les appareils raccordés se mettent hors tension.
Changement de la sortie audio
Cette fonction vous permet de changer facilement la sortie audio.
Synchronisation de l'alimentation activée
Lorsque l'appareil avec fonction Simplink raccordé à la borne HDMI commence la lecture, le téléviseur s'allume automatiquement.
- Si un appareil raccordé au téléviseur à l'aide du câble HDMI ne prend pas en charge la fonction SIMPLINK, cette fonction n'est pas disponible.
Remarque : pour utiliser la fonction SIMPLINK, vous devez utiliser un cable HDMI prenant au minimum en charge la version 1,3 avec fonction CEC. ( CEC : Consumer Electronics Control.)
MENU Simplink
Appuyez sur la touche < >, puis sur la touche OK pour sélectionner la source SIMPLINK de votre choix.
Visionnage du téléviseur (TV) : revient à la chaîne précédente indépendamment du mode actuel. Lecture disque (DISC) : sélectionne et lit les disques insérés. Si plusieurs disques sont disponibles, les titres des disques sont affichés en bas de l'écran. Fonction magnétoscope (VCR) : utilise et contrôle le magnétoscope raccordé. Lecture d'enregistrements du disque dur (HDD Recorder) : lit et contrôle les enregistrements stockés sur le disque dur. Sortie audio au système de home cinéma / Sortie audio au téléviseur (Speaker) : sélectionnez Home theater (Home cinema) ou TV Speaker (Haut-parleur TV) pour la sortie audio.
- Home cinema : un seul système pris en charge à la fois.
- Lecteur/enregistreur DVD : un maximum (19/22LH20, 19/22LD3, 19/22LG31 ), deux maximum (19/22LU40, 19/22LU50, 26/32/37/42LH20, 26/32LD3, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33 *, 26LG31 ), trois maximum (32/37/42/47LH3, 32/37/42/47LH40 *, 26LU50, 32/42/47LF51, 42/50PQ35, 42PQ65, 50PS65 ) ou quatre (32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80 ) pris en charge en même temps
- Magnétoscope VHS : un seul système pris en charge à la fois.
Mode AV
Vous pouvez obtenir une image et un son de toute valeur qualité lorsque vous raccordez des appareils audiovisuels à l'entrée externe.
Arrêt Désactive AV MODE (MODE AV).
Cinéma Optimise la vidéo et le son pour regarder des films.
Sport Optimise la vidéo et le son pour regarder des événements sportifs.
Jeux Optimise la vidéo et le son pour jouer à des jeux vidéo.
Appuyer plusieurs fois sur la touche AV MODE pour sélectionner la source souhaitée.
- Si vous choisissez le mode Cinéma en mode AV, celui-ci sera sélectionné à la fois pour l'option Préréglages d'image du menu IMAGE et l'option Préréglages du son du menu SON.
- Si vous réglez le mode AV sur Arrêt, l'image et la photo que vous avez initialement définies seront sélectionnées.
Retour aux réglages d'usine
Cette fonction initialise tous les réglages, sauf les réglages Jour et Nuit du mode Picture (Image) qui ne peuvent pas être initialisés.
Il est utile d'initialiser le produit lorsque vous déménagez dans une autre ville ou un autre pays.
À la fin du réglage usine, vous devez reconnaitre la configuration d'installation.
Lorsque l'option Système de verrou est réglée sur "Marche", le message de saisie du mot de passe s'affiche.
Sélectionner OPTION.
Sélectionner Réglages usine.
Sélectionner Oui.
Démarrez le réglage usine.
- Si l'option Système de verrou est réglée sur "Marche" mais que vous avez oublié votre mot de passe, tapez '7', '7', '7', '7' sur la télécommande.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Utilisation de bluetooth
(32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80 uniquement)
Technologie bluetooth?
Bluetooth est une technologie de réseau à courte distance utilisant la fréquence 2,4 GHz pour connecter différents types de supports d'informations tels que les ordinateurs, les téléphones mobiles et les PDA, ainsi que des appareils numériques au moyen d'une connexion sans fil, pour permettre l'échange de données sans utiliser de cable.
Grâce à la communication Bluetooth, vous pouvez à l'aide de ce téléviseur raccorder un casque d'écoute sans fil compatible Bluetooth ou recevoir des images (JPEG uniquement), écouter de la musique diffusée via un mobile compatible Bluetooth.
- Caractéristiques de communication : Specification Bluetooth version 2.0+EDR (Enhanced Data Rate, début de données amélioré)
- puissance de sortie de classe 2 selon specifications Bluetooth
- Portée de communication maximale : environ 10 m en ligne de vue directe
- Fréquence : 2,4 GHz (2,4 GHz à 2,4835 GHz)
- Module Bluetooth : EAX57538201 (LG Electronics)
- Profils Bluetooth compatibles : GAVDP (Generic Audio/Video Distribution Profile, {profil de distribution audio/vidéo générique})
HSP (Profil du casque d'écoute)
OPP (Object Push Profile)
Précautions lors de l'utilisation de bluetooth
Restez dans une portée de 10m(-45^). Si vous vous éloignez de cette portée ou si des obstacles sont dans le chemin, des erreurs de communication peuvent se produire. Des erreurs de communication peuvent survenir à cause d'appareils environnants. Les produits utilisant la même fréquence de 2,4 GHz (réseau local sans fil, four à micro-ondes, etc.) peuvent entraîner des erreurs de communication en exploitant la même bande de fréquence. Le temps de recherche de périphérique diffère selon le nombre de périphériques Bluetooth et la situation de fonctionnement. Plus le nombre d'appareils diminue, plus il y a de chances que la recherche aboutisse. Certains appareils sans fil peuvent provoquer des interférences dans les ondes électromagnétiques. Comme ces appareils sans fil représentant une possibilité d'interférence avec les ondes électroniques, ils ne peuvent pas fournir de services liés à la vie humaine. Vous ne pouvez raccorder qu'un seul périphérique Bluetooth à la fois. Vous ne pouvez pas recevoir de photos (JPEG uniquement) ou écouter de la musique depuis d'autres périphériques Bluetooth alors que vous utilisez le casque d'écoute Bluetooth. Pour plus d'informations sur la technologie Bluetooth, reportez-vous au manuel d'utilisation de l'appareil Bluetooth. ▶ USB (Music List (Liste de(s) musique(s)), Photo List ou Movie List (Liste de(s) vidéo(s)) (modèle 32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65** uniquement)) et Bluetooth ne seront pas pris en charge en même temps. Le bon fonctionnement est assuré sous réserve des deux conditions suivantes: (1) Cet appareil ne doit pas provoquer des interférences (dangereuses), et (2) cet appareil doit accepter les interférences reçues, y compris celles qui peuvent entraver le bon fonctionnement (de l'appareil).
Paramétrage de bluetooth
Pour écouter le son diffusé avec le casque d'écoute Bluetooth ou recevoir les images jpeg depuis un périphérique externe et les visualiser sur le téléviseur, écouter de la musique diffusée par un téléphone mobile (périphérique Bluetooth), vous pouvez utiliser la communication sans fil sans avoir besoin de connecter des câbles.
Vous pouvez utiliser le menu BLUETOOTH en sélectionnant "Marche".
Si vous ne pouvez pas utiliser la fonction Bluetooth, sélectionnez "Arrêt".
Si le téléviseur est connecté à l'appareil Bluetooth externe, vous pouvez sélectionner "Arrêt" après avoir déconnecté l'appareil.
Sélectionnez BLUETOOTH.
Sélectionnez Bluetooth.
Sélectionner Marche ou Arrêt.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Définir le code PIN du téléviseur
Pour accepter la connexion d'un appareil Bluetooth externe ou pour se connecter à un appareil Bluetooth externe, vous devez saisir le code d'accès.
Pour savoir comment définir le code PIN de l'appareil Bluetooth externe, reportez-vous au manuel d'utilisation de l'appareil concerné.
Le code d'accès de votre téléviseur peut composerter jusqu'à 10 chiffres. Il doit composerter au minimum deux chiffres.
Sélectionnez BLUETOOTH.
- Appuyez sur la touche < pour supprimer les chiffres un par un.
Sélectionnez PIN TV.
Tapez le code PIN de votre choix.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
CASQUE bluetooth
Lorsque vous sélectionnez un casque d'écoute Bluetooth, vous pouvez écouter le son du téléviseur avec le casque d'écoute Bluetooth via une communication sans fil.
Avant d'utiliser un nouvel appareil Bluetooth pour la première fois, vous devez autoriser au jumelage. Pour plus d'informations, reportez-vous au manuel d'utilisation de l'appareil concerné.
12 périphériques maximum peuvent être appairés.
Lorsque l'appareil recherche un casque d'écoute Bluetooth, certains boutons sont désactivés à l'exception de "Stop" (bouton OK).
Connexion d'un nouveau casque bluetooth
Vous ne pouvez rechercher le nouveau casque d'écoute Bluetooth qu'en mode Déconnecté.
Lorsque vous executez la recherche, la liste de tous les casques d'écoute Bluetooth correspondant s'affiche.
Une fois la recherche terminée, le code PIN est validé pour connecter l'appareil. Pour plus d'informations, reportez-vous au manuel d'utilisation de l'appareil concerné.
Lorsque you selectionnez le cable (mode cable DVB) pour les modèles utilisés en Suède, en Finlande ou “--”, vous ne pouvez pas entendre le son stéreo à travers le casque Bluetooth.
- Lorsque vous sélectionné le cable (mode cable DVB) pour les modèles utilisés en Suède, en Finlande ou “-”.
- Un casque d'écoute Bluetooth est déconnecté si.
- Toutes les listes des casques sont supprimées.
- Mode Bluetooth désactivé.
- Si vous essayez de raccorder un casque stéréo, le message "Invalid format" (Format incorrect) s'affiche.
Sélectionnez BLUETOOTH.
Sélectionnez le code PIN du casque Bluetooth.
Reportez-vous au manuel d'utilisation de l'appareil concerné pour connaître son code PIN.
Connectez le casque Bluetooth.
Sélectionnez Casque Bluetooth.
Recherche le casque Bluetooth.
Connexion à un casque bluetooth déjà enregistré
Les casques d'écoute Bluetooth sont répertoriés dans l'ordre d'utilisation la plus récente avec le casque actuellement utilisé en tête de liste.
Lorsque vous connectez le téléviseur à un casque Bluetooth déjà enregistré, vous pouvez effectuer la sélection et la connexion directement, sans avoir à valider le code PIN.
Sélectionnez BLUETOOTH.
Un message vous demandant de connecter le casque Bluetooth sélectionné s'affichera.
Choisissez Oui ou Non.
Sélectionnez Casque Bluetooth.
Connectez le casque Bluetooth.
Sélectionnez le casque Bluetooth souhaité.
- Après avoir raccordé/utilisé le casque d'écoute Bluetooth, son paramétrage est automatiquement désactivé lorsque vous mettez le téléviseur sous/hors tension.
- Une fois le casque d'écoute Bluetooth raccordé, le haut-parleur du téléviseur passé en mode muet (Mute) et l'écoute du son se fait à l'aide du casque.
Déconnexion du casque bluetooth pendant l'utilisation
Sélectionnez BLUETOOTH.
Sélectionnez Casque Bluetooth.
Déconnectez le casque Bluetooth.
Demande de connexion du casque bluetooth au téléviseur
Lorsque le menu Bluetooth est activé et que le casque envoie une demande de connexion, le message suivant s'affiche.
Tous les casques ne prennent pas en charge cette fonctionnalité. (Reportez-vous au manuel d'utilisation de l'appareil concerné.)
Certains types de casque peuvent tenter de se connecter au moment de leur mise sous tension même s'ils ne sont pas inclus dans la liste des périphériques enregistrés.
Choisissez Oui ou Non.
Remarque
LG recommande les modèles de casque suivants:
-Mono/Stereo : Nokia : BH501 / Jabra : BT620s /
Sony : DR-BT30Q / Philips : SHB7100 /
Plantronics : Pulsar590 / Motorola : HT820 /
Motorola : S9 / LG : HBS200
- Stéreo uniquement : Logitech : Freepulse-wireless
-Mono uniquement : Motorola : H800 / Jabra :
BT250v / Jabra : BT2040 / Plantronics :
Discovery665 / Nokia : BH-900 / Sony Ericsson :
HBH-GV435 / Samsung : WEP500 / LG : Prada HBM-510
Il peut exister un retard audio, selon la taille de la mémoire tampon du casque d'écoute.
Le casque d'écoute stéreo/mono officiellement certifié compatible Bluetooth peut être recherché et raccordé. Parmi les périphériques Bluetooth, un casque d'écoute stéreo/mono compatible A2DP ou HSP peut être raccordé. Si l'environnement du téléviseur présente les particularités suivantes, il est possible que l'appareil ne puisse pas être identifié ou connecté correctement :
- s'il existe des ondes électromagnétiques puissantes;
- s'il y a beaucoup d'appareils Bluetooth;
- Si le casque d'écoute est arrêté, non en place ou est en erreur.
- si des produits tels qu'un four à micro-ondes, un réseau local sans fil, un éclairage plasma, un four à gaz, etc., utilisent la même plage de fréquences, ce qui peut entraîner des erreurs de communication.
Un seul casque d'écoute Bluetooth peut être raccordé à la fois. Une connexion perdue suite à la mise hors tension du téléviseur ne sera pas rétablie automatiquement. Vous devez essayer de reconnecter l'appareil concerné. - Certaines opérations peuvent être ralenties pendant l'utilisation du casque. Même si vous avez sélectionné le home cinema Simplink après avoir utilisé le casque pendant le fonctionnement Simplink, l'appareil ne passera pas automatiquement sur les haut-parleurs du home cinema. Lorsque la connexion du casque échoue de manière répétée, jumelez l'appareil une nouvelle fois. La qualité audio des casques mono ne sera pas aussi bonne que celle des casques stéréo. Les casques mono peuvent partager des interférences à mesure que la distance avec le téléviseur augmente, car ils utilisent une méthode de transmission différente de celle des casques stéréo. Lorsqu'un casque Bluetooth est en cours d'utilisation, les touches Volume +/- et Mute sont inopérantes, tandis que le menu Audio revient à la valeur par défaut et est désactivé. Lorsque la connexion Bluetooth est activée, si l'un des périphériques enregistrés est mis sous tension, le téléviseur passera automatiquement en mode Bluetooth même si vous regardez un autre mode d'entrée. Dans ce cas, désactivez la connexion Bluetooth.
Gestion d'un appareil bluetooth enregistre
S'il n'existe aucun appareil enregistré, le menu Registered Bluetooth Device (Appareil Bluetooth enregistré) sera désactivé et ne pourrait pas être utilisé.
Lorsque 12 appareils sont enregistrés, vous ne pouvez plus en enregistrer de nouveaux, et l'appareil externe ne pourra plus être jumelé avec le téléviseur. Dans ce cas, vous devez en supprimer un (commencez par déconnecter l'appareil s'il est connecté au téléviseur) avant de pouvoir en enregistrer un autre.
Sélectionnez BLUETOOTH.
Sélectionnez Appareil Bluetooth enregistré.
Vérifiez l'appareil Bluetooth enregistré.
Raccordement du casque d'écoute Bluetooth enregistré
Choisissez le casque Bluetooth enregistré que vous pouvez connecter.
Un message vous demandant de connecter le casque Bluetooth sélectionné s'affichera.
Choisissez Oui ou Non.
Suppression d'un appareil Bluetooth enregistré
La fonction « Delete » sera disponible lors de la sélection d'un périhérique qui ne soit pas connecté au téléviseur.
Sélectionnez l'appareil Bluetooth que vous pouvez supprimer.
Un message vous demandant si vous voulez supprimer l'appareil Bluetooth sélectionné s'affichera.
Choisissez Oui ou Non.
Déconnexion d'un appareil Bluetooth enregistré
La fonction « Disconnect » sera disponible lors de la sélection d'un périphérique connecté au téléviseur.
Choisissez le périphérique Bluetooth qui est actuellement relié au téléviseur.
Déconnectez l'appareil Bluetooth.
Utilisation de bluetooth
Cette fonction affiche vos informations Bluetooth.
L'option de modification est disponible lorsqu'aucun appareil n'est raccordé au téléviseur.
Vous pouvez modifier le nom de l'appareil dans le champ My Device Name.
Vous pouvez vérifier l'adresse de l'appareil dans le champ My Device Address.
Sélectionnez BLUETOOTH.
Sélectionnez Mes infos Bluetooth.
Indiquez le nom de l'appareil. Vous pouvez utiliser n'importe quelle lecture de l'alphabet, tous les chiffres de 0 à 9, les signes +/ - et le caractère d'espace.
Enregistrez.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Réception de PHOTOS VIA un appareil bluetooth externe
Pour plus d'informations sur l'envoi de photos (JPEG uniquement) à partir du périphérique Bluetooth externe vers le téléviseur, reportez-vous au manuel utilisateur du périphérique liéné.
- Lorsque vous sélectionnez Fermer avec la touche <, l'OSD disparaît. Lorsque vous appuyez de nouveau sur la touche OK, il réapparaît.
Sélectionnez les photos souhaitées.
O (Rotation) : permet de faire pivoter les photos.
Fait pivoter la photo à 90° dans le sens des aiguilles d'une montre lorsque vous appuyez sur la touche OK après avoir sélectionné (Rotation).
- La taille maximale de l'image pouvant être reçue est de 10 Mo.
- Vous ne pouvez pas recevoir d'images alors que vous utilisez le casque d'écoute Bluetooth.
- Vous ne pouvez pas recevoir d'images tout en écoutant de la musique à partir de l'appareil Bluetooth.
- Pendant que l'appareil Bluetooth externe envoie la photo, appuyez sur la touche RETURN pour interrompre la réception de la photo. En conséquence, toutes les photos déjà reçues seront supprimées.
- Certains appareils Bluetooth ne permettent pas de transmettre un fichier photo (JPEG) au téléviseur.
Écoute de musique à PARTIR d'un appareil bluetooth externe
Pour plus d'informations sur l'écoute de morceaux de musique à partir du périphérique Bluetooth externe vers le téléviseur, reportez-vous au manuel utilisé du périphérique concerné.
Vous devez utiliser un appareil Bluetooth prenant en charge le profil A2DP (en tant qu'appareil externe)
- Certains appareils Bluetooth ne permettent pas d'écouter de la musique via les haut-parleurs du téléviseur.
- Appuyez sur le bouton ou - pour régler le volume.
- Pour couper le son, appuyez sur le bouton MUTE.
- Appuyez sur le bouton RETURN pour retourner au mode visualisation normal du téléviseur.
Remarque
Vous ne pouvez pas écouter de la musique tout en utilisant le casque Bluetooth. Vous ne pouvez pas écouter de la musique tout en recevant des images.
Pour utiliser un périphérique USB
Il n'est pas possible d'utiliser la fonction USB avec les modèles 19/22LU40 19/22/26LU50 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 19/22/26LG31, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42/LH3 32/42/47LF51.
Raccordement d'un périphérique USB
Lorsque vous raccordez un périphérique USB, ce menu contextuel s'affiche automatiquement.
Le « MENU de POP UP » ne sera pas affiché tant que l'affichage à l'écran comprenant le Menu, l'EPG ou la liste des programmes est activé ou tant qu'un casque Bluetooth est connecté.
Si le menu contextuel ne s'affiche pas, vous pouvez sélectionner Music List (liste de(s) musique(s)), Photo List ou Movie List (Liste de(s) photo(s)) (modèles 32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65**), dans le menu USB.
Dans un périphérique USB, vous ne pouvez pas ajouter un nouveau dossier ou effacer un dossier existant.
1 Raccordez le périphérique USB à la prise d'entrée USB IN du téléviseur.
2 SeLECTIONNER PHOTO, MUSIQUE ou VIDEO(Seulement 32/37/42/47LH49, 32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65**).
- Si le menu contextuel ne s'affiche pas, vous pouvez sélectionner Music List (Liste musicale), Photo List (Album photo) ou Movie List (Liste de films) (modèles uniquement) dans le menu USB.
Retrait du périphérique USB
Sélectionnez le menu Appareil USB avant de retirer le périphérique USB.
Précautions lors de l'utilisation d'un périphérique USB
Seuls les périphériques de stockage USB sont reconnaissables. Si le périphérique de stockage USB est raccordé au moyen d'un concentrateur USB, le périphérique ne sera pas reconnu. Il est possible qu'un périphérique de stockage USB utilisant un logiciel de reconnaissance automatique ne soit pas reconnu. Il est possible qu'un périphérique de stockage USB utilisant son propre pilote ne soit pas reconnu. La vitesse de reconnaissance d'un périphérique de stockage USB dépend de chaque périphérique. Ne mettez pas le téléviseur hors tension et ne débranchez pas le périphérique USB pendant que celui-ci est en marche. Si un tel périphérique est brusquement débranché, les fichiers stockés ou le périphérique de stockage USB peuvent être endommagés. Ne raccordez pas à l'ordinateur un périphérique de stockage USB qui a été manœuvré artificiellement. Ce périphérique pourrait nuire au fonctionnement du produit ou ne pas démarrer. Pensez à utiliser un périphérique de stockage USB comportant des fichiers audio, des fichiers d'images ou des fichiers de film normaux. Utilisez uniquement un périphérique de stockage USB formaté selon le système de fichiers FAT32 ou le système de fichier NTFS fourni avec le système d'exploitation Windows. Il est possible qu'un périphérique de stockage formaté selon un programme différent et non compatible avec Windows ne soit pas reconnu. Raccordez une alimentation à un périphérique de stockage USB (plus de 0,5 A) nécessitant une alimentation externe. Sinon, le périphérique peut ne pas être reconnu. Raccordez un périphérique de stockage USB avec le câble fourni par le fabricant du périphérique. Il est possible que certains périphériques de stockage USB ne soient pas compatibles ou qu'ils fonctionnent lentement. La méthode d'alignement des fichiers pour un périphérique de stockage USB est similaire à Windows XP et le nom de fichier peut reconnaître jusqu'à 100 caractères français. Sauvegardez les fichiers importants car les données stockées dans un périphérique mémoire USB peuvent être endommagées. Nous ne sommes pas responsables des pertes de données. Si le disque dur (HDD) USB ne possède pas de source d'alimentation externe, le périphérique USB peut ne pas être détecté. Veillez à brancher une source d'alimentation externe. - Utilisez un adaptateur d'alimentation pour une source d'alimentation externe. Nous ne garantissons pas un câble USB pour une source d'alimentation externe. Les données figurant dans le périphérique de stockage USB ne peuvent pas être supprimées dans le système de fichiers NTFS. Si votre périphérique de mémoire USB possède plusieurs partitions ou si vous utilisez un lecteur USB multi-carte, vous pouvez utiliser jusqu'à 4 partitions ou périphérique de mémoire USB. La fonction de suppression n'est active que pour le système de fichiers FAT32. Si un périphérique mémoire USB est raccordé à un lecteur multi-carte, ses données de volume peuvent ne pas être détectées. Si le périphérique de mémoire USB ne fonctionne pas correctement, débranchez-le et rebranchez-le. La vitesse de détection d'un périphérique de mémoire USB diffère d'un périphérique à l'autre. Si le périphérique USB est connecté en mode veille, un disque dur spécifique est automatiquement chargé lorsque le téléviseur est mis sous tension. La capacité recommandée est de 1 To ou moins pour un disque dur externe USB et de 32 Go ou moins pour une clé USB. Tout périphérique dont la capacité est supérieure à la capacité recommandée risque de ne pas fonctionner correctement. Si un disque dur externe USB avec une fonction d'économie d'énergie ne fonctionne pas, éteignez le disque dur et rallumez-le à nouveau pour le faire fonctionner correctement. Les périphériques de stockage USB antérieurs à la norme USB 2.0 sont également pris en charge. Mais ils peuvent ne pas fonctionner correctement dans la liste de film.
Remarque
L'image peut être différente de celle affichée sur votre téléviseur. Pour éviter d'égarer la clé mémoire USB, utilisez le connecteur USB (vendu séparation) pour relier la clé mémoire USB au support de connecteur USB du téléviseur. (téléviseur plasma uniquement)
LISTE des PHOTOS
Vous pouvez afficher des fichiers de photo du périhérique de stockage USB.
Les images sont des exemples pour vous assister sur le fonctionnement de la TV.
Lorsque vous regardez une photo en utilisant la fonction Album photo, vous ne pouvez pas modifier le mode image.
Compatible avec les fichiers PHOTO (*.JPG)
Base de référence: 64 x 64 à 15360 x 8640
Progressif : 64 x 64 à 1920 x 1440
- Vous ne pouvez dire que les fichiers JPEG.
- Les fichiers non acceptés apparaissent sous la forme d'une icône prédéfinie.
Composantes de l'écran
Sélectionner USB.
Sélectionner Photo.
1 Remonte au répertoire supérieur Page actuelle/Nombre total de pages 3 Nombre total de photos sélectionnées 4 Touches correspondantes sur la télécommande
Sélection de photos et menu contextuel
Afficher : affiche la photo sélectionnée. Tout sélectionner : sélectionne toutes les photos sur l'écran. Tout déselectionner : désélectionne toutes les photos marquées. Supprimer ou Supprimer la sélection (Système de fichiers FAT32 uniquement) : supprimer la photo sélectionnée. Fermer : ferme le menu contextual.
Sélectionner le dossier ou le lecteur cible.
Sélectionner les photos souhaitées.
Afficher le menu contextuel.
Sélectionner le menu contextuel souhaité.
Utilisez la touche P ↑ pour parcourir la page des photos. - Utilisez la touche MARK pour sélectionner ou désélectionner une photo. Si ou plusieurs photos sont sélectionnées, vous pouvez voir ces photos une par une ou sous forme de diaporama. Si aucune photo n'est sélectionnée, vous pouvez voir toutes les photos du dossier individuellement ou les voir sous forme d'un diaporama.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.
Visualisation des photos
Le fonctionnement détaillé est disponible sur l'écran d'affichage de la photo en plein écran.
Le format d'image d'une photo peut modifier la taille de la photo affichée en plein écran.
Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Sélectionner le dossier ou le lecteur cible.
Sélectionner les photos souhaitées.
Afficher le menu contextuel.
Sélectionner Afficher.
La photo sélectionnée en plein écran.
Utilisez la touche P pour parcourir la page des photos.
Sélectionner Diaporama, Musique, (Pivoter), Effacer, Option ou Masquer.
Utilisez les touches < > pour sélectionner la photo précédente ou suivante. - Utilisez les touches < > pour sélectionner et contrôler le menu sur le plein écran.
Diaporama: si aucune image n'est sélectionnée, toutes les photos du dossier en cours sont affichées au cours du diaporama. Si certaines photos sont sélectionnées, celles-ci sont présentées sous la forme d'un diaporama. Réglez le temps d'intervalle du diaporama dans Option. Musique (Musique en fond sonore): écoutez de la musique pendant que vous visionnez les photos en plein écran. Définissez le dossier de musique pour Musique dans Options avant d'utiliser cette fonction.. (Pivoter): fait pivoter les photos. Permet de faire pivoter la photo de,,, dans le sens des aiguilles d'une montre. - La rotation est impossible lorsque la largeur de l'image dépasse la hauteur acceptée. Supprimer(Système de fichiers FAT32 uniquement): supprime les photos. Option: Définissez les valeurs pour Diaporama et Dossier de Musique pour Musique.
Utilisez les touches < > et la touche OK pour régler les valeurs.
Ensuite, appuyez sur OK pour enregistrer les réglages.
- Vous ne pouvez pas changer l'option Dos. Musique pendant l'utilisation du périphérique Musique.
Masquer : masque le menu en mode plein écran. Pour voir à nouveau le menu sur le plein écran, appuyez sur la touche OK pour l'afficher.
LISTE de musique
Vous pouvez jouer des fichiers de musique du périphérique de stockage USB.
Les fichiers audio achetés (*.MP3) peuvent contenir des restrictions de droits d'auteur.
Il est possible que la lecture de ces fichiers ne soit pas prise en charge par ce modèle.
Les fichiers audio contenus sur votre périphérique USB peuvent être lus par cet appareil.
L'affichage à l'écran (OSD) peut différer de celui de votre téléviseur. Les images sont fournies à titre d'exemple pour faciliter votre utilisation du téléviseur.
Fichiers musicaux (*.MP3) pris en charge
Débit binaire entre 32 et 320 Kbit/s
- Taux d'échantillonnage MPEG1 couche 3: 32 kHz, 44,1 kHz, 48 kHz. Taux d'échantillonnage MPEG2 couche 3 : 16 kHz, 22,05 kHz, 24 kHz. Taux d'échantillonnage MPEG2.5 couche 3: 8 kHz, 11,025 kHz, 12 kHz.
Composantes de l'écran
Sélectionner USB.
Sélectionner Musique.
1 Prévisualisation : s'il existe une pochette de l'album (Album Art Image), celle-ci est affichée. • Remonte au répertoire supérieur 3 Page actuelle/Nombre total de pages 4 Nombre total de chansons sélectionnées • Touches correspondantes sur la télécommande
Sélection de musique et menu contextuel
Comme indiqué, chaque page peut répertorier jusqu'à six chansons.
Lecture (pendant l'arrêt) : lit les chansons sélectionnées. Lorsque la lecture d'un morceau de musique se termine, la lecture du morceau suivant sélectionné débute. Si aucun titre n'est sélectionné, c'est le titre suivant du dossier en cours qui est lu. Si vous allez à un dossier différent et appuyez sur la touche OK, la lecture du titre en cours s'arrête. Lire la sélection : lit les chansons sélectionnées. Lorsque la lecture d'un titre est terminée, le titre sélectionné suivant est lu automatiquement. Arrêt de la lecture (pendant la lecture) : arrête la lecture. Lecture avec photo commence à dire les titres sélectionnés, puis passe à la liste des photos. Tout sélectionner : sélectionne tous les titres du dossier. Tout désélectionner : désélectionne tous les titres marqués. Supprimer ou Supprimer la sélection (Système de fichiers FAT32 uniquement) : supprime les musiques sélectionnées. Fermer : ferme le menu contextuel.
Sélectionner le dossier ou le lecteur cible.
Sélectionner les musiques souhaitées.
Afficher le menu contextuel.
Sélectionner le menu contextuel souhaité.
Utilisez le bouton P pour naviguer de haut en bas dans la page de musique. Utilisez la touche MARK pour sélectionner ou désélectionner un titre. Lorsqu'un ou plusieurs fichiers audio sont sélectionnés, les titres marqués sont lus dans l'ordre. Par exemple, si vous ne pouvez écouter qu'une seule chanson de manière répétée, sélectionnez-la et lancez la lecture. Si aucun titre n'est sélectionné, tous les titres du dossier seront lus à la suite.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.
Si vous n'appuyez sur aucune touche pendant un certain temps lors de la lecture, la boîte d'informations de lecture (montrée ci-dessous) s'affichera comme économiseur d'écran. Qu'est-ce qu'un économiseur d'écran?
L'économiseur d'écran sert à éviter que des points de l'écran ne se figent lorsqu'une image reste affichée à l'écran de manière prolongée.
Remarque
Lorsqu'un fichier de musique est joué, apparaît derrière le titre. Les titres endommagés ou corrompus ne sont pas lus, et ils affichent 00:00 comme durée de lecture. Les titres téléchargés depuis un service payant avec protection des droits d'auteur ne démarrent pas, et ils affichent des informations inappropriées comme durée de lecture. Si you appuyez sur la touche OK ou ■, l'économiseur d'écran s'arrête. Les touches de lecture (), pause (I I),, de la télécommande sont également disponibles dans ce mode. - «vous pouvez utiliser la touche » pour sélectionner le morceau suivant et la touche «« pour sélectionner le morceau précédent.
Pour utiliser un périphérique USB
MOVIE LIST (LISTE DE FILMS) (32/37/42/47LH49, 32/37/42/47LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65** uniquement)
Vous pouvez lire des fichiers de film du périhérique de stockage USB.
La liste de films est activée une fois que le périphérique USB est détecté. Elle est utilisée lors de la lecture de films sur le téléviseur.
Elle affiche les films dans le dossier USB et prend en charge la lecture.
Elle permet de dire tous les films dans le dossier et les fichiers souhaités par l'utilisateur.
La liste des films affiche les informations des dossiers et le fichier de film.
L'affichage à l'écran peut être différent de celui de votre téléviseur.
Fichiers vidéo pris en charge (.dat/.mpg/.mpeg/.ts/.trp/.tp/.vob/.mp4/.mkv/.avi/.divx) Format vidéo : DivX3.11, DivX4.12, DivX5.x, DivX6, Xvid1.00, Xvid1.01, Xvid1.02, Xvid1.03, Xvid 1.10- beta-1/beta-2, Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC Format audio : Dolby Digital, AAC, Mpeg, MP3, LPCM, HEAAC Débit binaire: entre 32 Kbit/s et 320 Kbit/s (MP3) Format de sous-titres :.smi/.srt/, sub(MicroDVD, SubViewer1.0/2.0)/.ass/.ssa/.txt(TMPlayer)/*.psb(PowerDivx) - Il est possible que certains sous-titres créés par l'utilisateur ne s'affichent pas correctement. - Quelques caractères spéciaux ne sont pas pris en charge dans les sous-titres. - Les étiquettes HTML ne sont pas prises en charge dans les sous-titres. - Les sous-titres dans les langues autres que les langues prises en charge ne sont pas disponibles. - Les informations de durée dans un fichier de sous-titres externe doivent être classées par ordre ascendant pour pouvoir être lues. L'écran peut subir des perturbations temporaires (image figée, lecture accélérée, etc.) lorsque la langue audio est modifiée. - La lecture d'un fichier de film endommagé peut ne pas se dérouler correctement et certaines fonctions du lecteur peuvent ne pas être utilisables. - La lecture de fichiers de film produits avec certains encodages peut ne pas s'effectuer correctement. - Si les structures vidéo et audio du fichier enregistré ne sont pas entrelacées, seule la vidéo ou seul le son sera retransmis. - Les vidéos HD ayant une résolution maximale de 1920 x 1080 à 25/30p ou 1280 x 720 à 50/60p sont prises en charge, selon la trame. - Il est possible que les vidéos ayant une résolution supérieure à 1920 x 1080 à 25/30p ou 1280 x 720 à 50/60p ne s'affichent pas correctement, selon la trame. - La lecture de fichiers de film dont les types et formats diffèrent de ceux spécifiés peut ne pas fonctionner correctement. - Le début binaire d'un fichier de film lisible est 20 Mbit/s. - Nous ne garantissons pas une lecture liée de profils codés au niveau 4.1 ou supérieur dans la norme de codage H.264/AVC. - Le codec audio DTS n'est pas reconnecté. - Un fichier de film dont la taille est supérieure à 30Go n'est pas pris en charge en lecture. - Le fichier vidéo DivX et le fichier des sous-titres doivent être situés dans le même dossier. Le nom d'un fichier vidéo et le nom du fichier de sous-titrage doivent être identiques pour qu'ils puissent être lus. - Lire une vidéo par via une connexion USB qui ne prend pas en charge la haute vitesse peut ne pas fonctionner correctement. - Les fichiers encodés avec la technique 'GMC (compensation globale de mouvements) risquent de ne pas être lus. Lorsque you regardez un film en utilisant la fonction Liste de films, you pouvez régler l'image à l'aide des touches Energy Saving et AV Mode de la télécommande. Le réglage par l'utilisateur n'est pas disponible pour chaque mode image.
| Fichier Nom d'extension | Décodeur video | Codec audio | Résolution maximum |
| mpg, mpeg, vob | MPEG1, MPEG2 | Dolby Digital,MPEG,MP3,LPCM | 1920x1080@30p |
| dat | MPEG1 | Dolby Digital,MPEG,MP3,LPCM | |
| ts,trp,tp | MPEG2, H.264/AVC | Dolby Digital,AAC,MPEG | |
| mp4 | MPEG4 SP, MPEG4 ASP, Divx 3.11, Dvix 4.12, Dvix 5.x Dvix 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03 Xvid 1.10-beta 1, Xvid 1.10-beta 2, H.264/AVC | Dolby Digital,HEAAC, AAC,MPEG,MP3,LPCM | |
| avi | MPEG 2, MPEG 4 SP,MPEG4 ASP, Divx 3.11, Divx 4, Divx 5, Divx 6 Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta 1 Xvid 1.10-beta 2, H.264/AVC | Dolby Digital,HEAAC,AAC,MPEG, MP3,LPCM | |
| mkv | H.264/AVC, MPEG 1, MPEG 2, MPEG 4 SP, MPEG4 ASP | Dolby Digital,HEAAC,AAC,MPEG,MP3,LPCM | |
| divx | MPEG 2, MPEG 4 SP,MPEG4 ASP, Divx 3.11, Divx 4, Divx 5, Divx 6 Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta 1 Xvid 1.10-beta 2, H.264/AVc | Dolby Digital,HEAAC,AAC,MPEG, MP3,LPCM |
Composantes de l'écran
Sélectionner USB.
Sélectionnez Vidéo.
1 Remonte au répertoire supérieur 2 Page actuelle/Nombre total de pages 3 Nombre total de titres de film sélectionnés 4 Touches correspondantes sur la télécommande
Sélection du film et menu contextuel
Lecture: lit les titres de film sélectionnés. La lecture d'un fichier DivX est exécutée pendant le changement d'écran. Tout sélectionner: sélectionne tous les titres de film dans le dossier. Tout désélectionner: désélectionne tous les titres de film sélectionnés. Supprimer ou Supprimer la sélection (Système de fichiers FAT32 uniquement): Supprime les entrées des titres de films sélectionnés. Fermer: ferme le menu contextuel.
Sélectionner le dossier ou le lecteur cible.
Sélectionnez les titres de film de votre choix.
Afficher le menu contextuel.
Sélectionner le menu contextuel souhaité. OK
Utilisez le bouton pour naviguer sur la page des titres de films. Utilisez le bouton MARK pour marquer ou démarer la marque sur un titre de film. Si un ou plusieurs fichiers de film sont marqués, les titres de films marqués seront lus en série.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.
Remarque
- Dans le cas d'un fichier non compatible, un message indiquant que le fichier n'est pas pris en charge s'affiche.
Utilisation de la fonction movie list (liste de films), lecture
| Langue du sous-titre | Langue de support |
| Latin1 | Anglais, espagnol, français, allemand, italien, suédois, finnois, hollandais, portugais, danois, roumain, norvégien, albanais, Gaelique, gallois, irlandais, catalan, valencien |
| Latin2 | bosnien, polonais, croate, Tchéque, slovaque, slovène, serbe, hongrois |
| Latin4 | Estonien, letton, lituanien |
| Cyrillique | Bulgare, macédonien, Russe, ukrainien, kazakh |
| Grec | Grec |
| Turque | Turque |
Taille image : Sélectionnez le format d'image de votre choix durant la lecture du film. ▶ Langue audio & Subtitle Language : Change le Groupe de langues d'audio/sous-titre pour la lecture d'un film. Synchro : Regle le temps de synchronisation du sous-titre de -10 secs à +10 secs par pas de 0,5 secs durant la lecture du film. Position : Change l'emplacement du sous-titre en haut ou en bas durant la lecture du film.
Remarque
Seuls les fichiers enregistrés en code ASCII sont pris en charge pour les sous-titres externes du film. Chaque ligne de sous-titre ne peut compter que 500 chiffres et 500 lettres de l'alphabet. Seuls 10,000 blocs de synchronisation sont pris en charge dans le fichier de sous-titres.
Utilisation de la télécommande
| / ▶ | Lors de la lecture, appuyez à plusieurs reprise sur le bouton REW(▲) pour returner en arrêté de plus en plus rapidement (x2) -> (x4) -> (x8) -> (x16) - > (x32). appuyez à plusieurs reprise sur le bouton FF(▲) pour avancer de plus en plus rapi- dement (x2) -> (x4) -> (x8) -> (x16) -> (x32). ■ En appuyant plusieurs fois sur ces boutons, vous augmentez la vitesse d'avance/de retard rapide. |
| II | Lors de la lecture, appuyez sur le bouton Pause (II). ■ Le téléviseur effectue un arrêt sur image. ■ Si, 10 minutes après avoir suspendu la lecture, vous n'avez appuyé sur aucune touche de la télécommande, le téléviseur reprend la lecture normale. ■ Appuyez sur le bouton Pause (II) et utilisez le bouton FF(▲) pour avancer au ralenti. |
| < > | ■ En appuyant sur le bouton < ou > en cours de lecture, un curseur indiquant la position apparait à l'écran. |
| PLAY(▲) | Appuyez sur le bouton PLAY(▲) pour revenir au mode normal de lecture. |
| ENERGY SAVING | Appuyez sur le bouton ENERGY SAVING à plusieurs reprises pour augmenter la luminosité de votre écran. (Voir la page 116) |
| AV MODE | Appuyez sur le bouton AV MODE à plusieurs reprises pour sélectionner la source désirée. (Voir la page 86) |
Code d'enregistrement DIVX (32/37/42/47LH49**
32/37/42/47/55LH50, 32/37/42/47LH70, 42/47LH90, 50/60PS70,
50/60PS80, 42/50PQ35, 42PQ65, 50PS65 unique)
Confirmez le numéro du code d'enregistrement DivX du téléviseur. En utilisant le numéro d'enregistrement, il est possible de lire ou d'acheter des films sur le site www.divx.com/vod.
Il est impossible de lire des fichiers DivX loués ou achetés avec un code d'enregistrement DivX d'un autre téléviseur. (Seuls les fichiers DivX correspondant au code d'enregistrement du téléviseur acheté peuvent être lus.)
Sélectionnez USB.
Sélectionnez Code enreg. DivX.
Affichez le code d'enregistrement DivX.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
À propos des videos DivX : DivX® est un format video numérique créé par DivX, Inc. Cet appareil est officiellement certifié DivX et peut donc lire les videos DivX.
Pour plus d'informations et pour obtenir des outils logiciels permettant de convertir vos fichiers en vidéos DivX, consultez le site www.divx.com.
À propos des vidéos à la demande DivX : Vous devez enregistrer cet appareil certifié DivX® pour pouvoir voir le contenu de vidéos à la vente (VOD) DivX.
Pour générer le code d'enregistrement, accédez à la section DivX VOD du menu de réglage. Accédez ensuite au site vod.divx.com et renseignez ce code pour terminer le processus d'enregistrement et obtenir plus d'informations sur les vidéos DivX à la demande.
Certifié DivX pour lire des vidéos DivX jusqu'à la résolution HD 1080p, y compris le contenu premium.
Brevets 7 295 673, 7 460 688, 7 519 274
Remarque
La prise en charge des fichiers de film est la suivante
Résolution : sous 1920x1080 WxH pixels
Vitesse de défillement de film : sous 30 images/sec (1920x1080), sous 60 images/sec (1280x720)
▶ Codec vidéo: MPEG 1, MPEG 2, MPEG 4, H.264/AVC, DivX 3.11, DivX 4.12, DivX 5. x, DivX 6,
Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta1, Xvid 1.10-beta2
La déactivation a pour objet de permettre la désactivation de péripériques pour des utilisateurs ayant activé l'ensemble des péripériques disponibles via le serveur Web et se voient dans l'impossibilité d'en activer d'autres. DivX VOD permet au consommateur d'activer jusqu'à 6 péripériques sous un même compte, toutefois pour remplacer ou désactiver l'un de ces péripériques, celui-ci doit contacter l'assistance DivX pour demander une suppression. Cette fonction permet désormais aux consommateurs de désactiver par eux-mêmes et par conséquent de réactiver leurs péripériques DivX VOD.
Sélectionnez USB.
Sélectionnez Désactivation.
Sélectionnez Oui.
Affichez la déactivation.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
EPG (GUIDE De programmes électronique) (en mode numérique uniquement)
Ce système est muni d'un guide de programmes électronique (EPG) afin de vous guider dans les options d'affichage disponibles.
Le guide de programmes électronique vous donne des informations, telles que la liste des programmes, l'heure de début et l'heure de fin des services disponibles, etc. De plus, le guide de programmes électronique vous donne souvent des informations détaillées concernant le programme (le volume et la fréquence de ces informations dépendant des moyens de radiodiffusion).
Cette fonction peut être utilisée si les radiodiffuseurs transmettent les informations du guide de programmes électronique.
L'EPG affiche la grille des programmes des 8 prochains jours.
Affiche les informations de l'écran sélectionné.
S'affiche avec un programme texte..
DVT S'affiche avec un programme DTV.
S'affiche avec un programme sous-titré.
S'affiche avec un programme radio.
S'affiche avec un programme crypté.
MHEG S'affiche avec un programme MHEG.
S'affiche avec un programme Dolby.
AAC S'affiche avec un programme AAC.
S'affiche avec un programme Dolby Digital PLUS.
4:3 formats d'écran des programmes télévisés
576i/p, 720p, 1080i/p : Résolution des programmes télévisés
16:9 formats d'écran des programmes télévisés
Activation/désactivation du guide de programmes électronique
Activer ou désactiver l'EPG.
Sélection d'un programme
ou (P) Sélectionner le programme désiré.
L'EPG disparaît après passage au programme sélectionné.
Signification des touches en mode guide now/next (actuel/suivant)
Vous pouvez visualiser le programme en cours de diffusion et le programme à la suite.
Changer le mode EPC.
JAUNE Sélectionner le mode de réglage Enregistrer/Rappeler horloge.
Sélectionner le mode de liste Enregistrer/Rappeler horloge.
L'EPG disparaîtra après passage au programme sélectionné.
Sélectionner NOW (programme en cours) ou NEXT (programme suivant).
Sélectionner le programme de diffusion.
Page précédente/suivante
Décaler l'EPG.
Sélectionner le programme TV ou RADIO.
Activer ou désactiver les informations détaillées.
Signification des touches en mode guide sur 8 jours
ROUGE) Changer le mode EPG.
VERTE Entrer le mode de réglage Date.
JAUNE
Sélectionner le mode de réglage Enregistrer/Rappeler horloge.
BLEUE Sélectionner le mode de liste Enregistrer/Rappeler horloge.
L'EPG disparaît après passage au programme sélectionné.
Sélectionnez Programme.
Sélectionner le programme de diffusion.
Page précédente/suivante
Désactualiser l'EPG.
Sélectionner le programme TV ou RADIO.
Activer ou désactiver les informations détaillées.
Signification des touches en mode modification date
VERTE Désactiver le mode de réglage Date.
Passer à la date sélectionnée.
Sélectionner une date.
Désactiver le mode de réglage Date.
Désactiver l'EPG.
Signification des touches dans la boîte de description détaillée
Texte précédent/suivant
JAUNE
Sélectionner le mode de réglage Enregistrer/Rappeler horloge.
ou ( ) Activer ou désactiver les informations détaillées.
Désactiver l'EPG.
Signification des touches en mode de réglage enregistrement/rappel
Permet de régler l'heure de début et de fin de l'enregistrement et de régler un rappel uniquement pour une heure de début, l'heure de fin étant grisée.
- Cette fonction est disponible uniquement lorsque l'appareil d'enregistrement utilisant un signal d'enregistrement à 8 broches est raccordé à la borne DTV-OUT (AV2) à l'aide d'un câble Peritel.
Changez pour le mode Guide ou Programmation.
Sélectionnez Enregistrer ou Rester. Configurez la fonction.
Sélectionnez Date, Heure de début/fin ou Programme.
Enregistrer la fonction Enregistrer/Rappeler horloge.
Fonction des boutons en mode liste planifiée
Si vous avez créé une liste de programmation, une émission programmée s'affiche à l'heure programmée même lorsque vous êtes en train de regarder une autre émission.
Les touches Haut (Up) / Bas (Down) / OK / Retour (Return) sont actives si une fenêtre contextuelle est ouverte.
Ajoutez un nouveau mode de réglage Enregistrement manuel.
Ajout d'un nouveau mode Visualisation temporisée.
ou (GUIDe) Passer au mode Guide.
Déactualiser l'EPG.
Sélectionnez l'option de votre choix (Modifier/Supprimer/Supprimer tout).
Sélectionner Liste planifiée.
Page précédente/suivante
Réglage de la taille de l'image (FORMAT d'image)
Vous pouvez regarder l'écran dans plusieurs formats d'image : 16:9, Signal original, Format original, Écran large, 4:3, 14:9, Zoom et Zoom cinema.
Si une image figée est affichée à l'écran pendant une période prolongée, il est possible qu'elle s'incruste à l'écran et reste visible.
Vous pouvez régler la proportion d'agrandissement à l'aide des touches
Cette fonction est disponible dans les signaux suivants.
Sélectionner Format de l'image.
La sélection de ce format d'image vous permet de visionner une image horizontalement, en proportion linéaire, pour occuper complètement l'écran (utile pour visionner des DVD au format 4:3).
Signal original
La Sélection Suivante vous permettra de voir une image de toute qualité sans perdre l'image de base dans celle de haute définition. Important : si votre image d'origine contient du bruit, ce bruit sera visible sur les côtés.
- Vous pouvez également régler l'option Format de l'image dans le menu IMAGE.
- Pour définir les paramètres du zoom, sélectionnez 14/9, Zoom et Zoom cinema dans le menu Format de l'image. Une fois les paramètres du zoom enregistrés, l'affichage revient au menu rapide.
Quand votre téléviseur reçoit un signal d'écran large, cette option s'adapte automatiquement au format d'image envoyé.
Écran large
Lorsque le téléviseur reçoit le signal d'écran large, vous pouvez régler l'image horizontalement ou verticalement, dans des proportions linéaires, de sorte à remplir tout l'écran.
La sélection suivante vous permettra de voir une image de toute valeur qualité sans rien perdre de l'image d'origine en haute définition.
Cette option vous permet de visionner une image au format 14:9 ou un programme TV au mode 14:9. L'écran 14:9 est identique au format 4:3, mais il est agrandi sur la droite et sur la gauche.
Permet de visionner l'image en plein écran, sans l'alterer.
Cependant, les parties supérieure et inférieure de l'image seront tronquées.
- Zoom cinéma
Choisissez la fonction Cinema Zoom (Zoom Cinéma) pour agrandir l'image à la position voulue.
Remarque : lors de l'agrandissement ou de la diminution de l'image, l'image peut être déformée.
Bouton ou : Règle la proportion d'agrandissement de la fonction Cinema Zoom. La plage de réglage est comprise entre 1 et 16. Bouton ou : Déplace l'écran.
Remarque
Vous ne pouvez sélectionner que 4:3, 16:9 (Large), 14:9, Zoom, Cinema Zoom (Zoom cinema) en mode composantes. Vous ne pouvez sélectionner les formats d'image 4:3, Original, 16:9 (Wide), 14:9, Zoom, Cinema Zoom (Zoom cinema) qu'avec le mode HDMI. Vous pouvez sélectionner uniquement le format 4:3, 16:9 (large) dans le mode RGB-PC, HDMI-PC. En mode DTV/HDMI/Composantes (supérieur à 720p), la fonction Signal original est disponible. Dans le mode Analogue/AV, le format Full Wide est disponible.
Assistant d'image
Cette fonction permet un réglage de la qualité de l'image à partir de l'image d'origine.
Elle permet un étalonnage de la qualité de l'écran par un réglage du niveau de noir et de blanc, etc.
Des utilisateurs classiques peuvent calibrer la qualité de l'écran en suivant facilement chacune des étapes.
Si vous régalez l'image à Low (Bas), Recommended (Recommandé) ou High (Élevé), vous pouvez voir la modification comme un exemple.
Avec le mode RGB-PC/HDMI-PC/DVI-PC, les modifications apportées aux valeurs Couleur, Teinte et Netteté horizontale/verticale ne sont pas appliquées.
Sélectionnez assistant d'image.
- Si vous abandonnez le paramétrage avant l'étape finale, les modifications ne sont pas appliquées.
- La valeur du réglage est enregistrée sous Expert1.
- Une fois la qualité de l'image établie par l'Assistant d'image (Picture Wizard), la fonction d'économie d'énergie (Energy Saving) change pour Off (désactivée). (TV LCD/LED LCD TV uniquement)
Réglez le Niveau noir, Niveau de blanc, Couleur, Teinte, Netteté H, Netteté V, Temp. de couleur (42/47LH90 uniquement), Contraste Dynamique (42/47LH90 uniquement), Gain de couleur (42/47LH90 uniquement), Rétro-éclairage (TV LCD/LED LCD TV uniquement).
Sélectionnez une source d'entrée pour appliquer les réglages.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Eô économie d'energie
Cette fonction réduit la consommation d'énergie du téléviseur.
Le réglage d'usine par défaut est conforme aux exigences du programme Energy Star et correspond au niveau de comportement pour une utilisation à domicile.
Vous pouvez augmenter la luminosité de l'écran en réglant le niveau dans Energy Saving (Économie d'énergie) ou Picture Mode (Mode image).
En réglant l'économie d'énergie dans le mode MHEG, le paramètre d'économie d'énergie est appliqué après la fin du mode MHEG.
La sélection de "Désactiver l'écran" lorsqu'un canal de station de radio est réglé réduira la consommation d'énergie. (téléviseur LCD/LED LCD TV uniquement)
téléviseur LCD/LED LCD TV uniquement
Sélectionner IMAGE.
Sélectionnez Économie d'énergie.
Sélectionnez Auto. (Sauf 19/22LU40, 19/22/26LU50, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 19/22/26LG31, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42/47LH3 **), Arrêt, Minimum, Moyen ou Maximum ou Désactiver l'écran.
téléviseur plasma uniquely
Sélectionner IMAGE.
Sélectionnez Économie d'énergie.
Sélectionnez Capteur intelligent, Arrêt, Minimum, Moyen ou Maximum.
- Capteur intelligent
Sélectionnez Bas, Moyen ou Haut.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
- Si Screen off (Arrêt écran) est sélectionné, le téléviseur se met hors tension après 3 secondes.
- Si vous reglez à « Économie d'énergie-Auto (sauf pour les modèles 19/22LU40, 19/22/26LU50, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 19/22/26LG31, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42/47LH3 **), Minimum, Moyen, Maximum », la fonction de Rétro-éclairage est désactivée (téléviseur LCD/LED LCD TV uniquement).
- Vous pouvez également régler cette fonction en sélectionnant le bouton Économie d'énergie sur la télécommande.
- Lorsque Auto est sélectionné, la fonction Backlight (rétro-éclairage) est réglée automatiquement au travers d'un capteur intelligent qui prend en compte les conditions environnantes, si le capteur en est équipé.
Mode image - réglages prédéfinis
Vif Renforce le contraste, la luminosité, la couleur et la netteté des images vivid.
Standard Statut d'affichage de l'écran le plus général.
Naturel Statut d'affichage de l'écran le plus naturel.
Cinéma Optimise la vidéo pour regarder des films.
Sport Optimise la vidéo pour regarder des événements sportifs.
Jeux optimise la video pour jouer à des jeux video.
téléviseur LCD/LED LCD TV uniquely
1 MENU Sélectionner IMAGE. 2 OK Sélectionner PréRéglages d'image. 3 Sélectionner Capteur intelligent (Sauf 19/22LU40 T9/22/26LU50 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 19/22/26LG31, 19/22/26/32/37/42LH20, 19/22/26/32LD3 32/37/42/47LH3 **), Vif, Standard, Naturel, Cinema, Sport ou Jeux.
téléviseur plasma uniquement (50/60PS80 uniqueness) (Sauf 50/60PS80 )
1 uniquement) MENU Sélectionner IMAGE. 2 OK Sélectionner PréRéglages d'image. 3 Sélectionner Vif, Standard, Hx Cinéma(ou Cinéma), Sport ou Jeux.
- L'option Pré-réglatges d'image permet de régler le téléviseur de façon à obtaining une image parfaite. Sélectionnez la valeur prédéfinie dans l'option Pré-réglatges d'image selon la catégorie du programme. Lorsque le capteur intelligent est actif, l'image la plus adaptée est réglée automatique en fonction de l'éclairage ambiant (Sauf 19/22LU40 19/22/26LU50 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 19/22/26LG31, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42/47LH3 **).
- Vous pouvez également définir les préréglages d'image dans le menu rapide (Q. Menu).
- Capteur intelligent : Règle l'image en fonction de l'éclairage ambiant (Sauf 19/22LU40 19/22/26LU50, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 19/22/26LG31, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42/47LH3 **).
- Cinéma (50/60PS80**) uniquement) : Il s'agit du mode qualité cinéma qui vous offre toutes les sensations du cinéma en regardant un film chez soi. L'utilisateur peut bénéficier du meilleur niveau de satisfaction de l'écran avec de nombreux films sans réglages supplémentaires. Cinéma exprime la qualité d'écran optimale dans une pièce obscure.
Si vous sélectionnez IHX Cinema, le format d'image (Aspect ratio) change pour « Just scan »
- La norme THX Cinema (Thomlinson Holman's Experiment) est une certification audio et vidéo établie par George Lucas, metteur en scène des films Star Wars, avec Thomlinson, ingénieur du son.
Il s'agit du produit à certifier en zone d'affichage THX et ce label garantit une qualité d'écran dépassant la spécification standard d'affichage tant au niveau matériel que logiciel.
Rétro-éclairage (televiseur lcd/led LCD TV uniquement)
Pour définir la luminosité de l'écran, régler la luminosité du panneau d'affichage LCD.
Réglage du rétro-éclairage si un réglage de la luminosité de l'appareil est recommandé.
Contraste
Règle le niveau du signal entre le noir et le blanc de l'image. Vous pouvez utiliser Contraste si la partie lumineuse de l'im-age est saturaé.
Règ le niveau du signal entre le noir et le blanc de l'image. Vous pouvez utiliser Contraste si la partie lumineuse de l'im-age est saturaée.
Luminosité
Règle le niveau de base du signal de l'image.
Netfête
Règle le niveau de netteté des coins entre les zones claires et foncées de l'image. Plus le niveau est bas, plus l'image est nette.
Couleur
Règle l'intensité de toutes les couleurs.
Teinte
Règle l'équilibre entre les niveaux de rouge et de vert.
Il est impossible d'utiliser cette fonction en mode Capteur intelligent (Sauf 19/22LU40, 19/22/26LU50, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 19/22/26LG31, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42/47LH3 **).
Sélectionner IMAGE.
Sélectionner Préréglages d'image.
Sélectionner Vif, Standard,
Naturel, Cinéma, (ou Hx
Cinéma), Sport ou Jeux.
Sélectionner Rétro-éclairage (définition)
LCD/LED LCD TV unicité), Contraste,
Luminosité, Netteté, Couleur ou Teinte.
Effectuer les réglages ajustés.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Remarque
Vous ne pouvez pas régler la couleur, la netteté ou la teinte en mode RVB-PC/HDMI-PC. Lorsque Expert 1 ou Expert 2 est sélectionné, vous pouvez sélectionner Rétro-éclairage (téléviseur LCD/LED LCD TV uniquement), Contrast (Contraste), Brightness (Luminosité), H Sharpness (Netteté H), V Sharpness (Netteté V), Colour (Couleur) ou Tint (Teinte).
Technologie d'optimisation de l'image
Veuillez étalonner l'écran pour chaque mode d'image ou régler la valeur de video en fonction de l'écran video spécifique.
Vous pouvez régler une valeur de vidéo différente pour chaque entrée.
Pour rétablir les paramètres d'usine par défaut après avoir modifié chaque mode vidéo, exécutez la fonction "Réglage usine" pour chaque mode d'image.
L'image peut être différente de celle affichée sur votre téléviseur.
téléviseur LCD/LED LCD TV uniquely
téléviseur plasma uniquement
Sélectionner IMAGE.
Sélectionner Contrôle avancé.
Sélectionnez l'option de votre choix :
Température de couleur, Contraste Dynamique, Couleur Dynamique, Réduction du bruit, Gamma, Niveau noir, Protection des yeux (téléviseur LCD/LED LCD TV uniquement),
Cinéma réel (téléviseur LCD/LED LCD TV uniquement), Mode Film (téléviseur plasma uniquement), TruMotion 100Hz ou TruMotion 200Hz (téléviseur LCD/LED LCD TV
uniquement), Gamme de couleurs, Amélioration des bords, xvYCC ou OPC (téléviseur LCD/LED LCD TV uniquement). (Voir page 121 à 122)
Effectuer les réglages ajustés.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Contrôle expert de l'image
En segmentant les catégories, Expert1 et Expert2 offrent davantage de catégories que les utilisateurs peuvent définir comme ils le souhaitent, pour une qualité d'image optimale.
Ceci permet également à un professionnel d'optimiser les performances du téléviseur à l'aide de vidéos spécifiques.
L'image peut être différente de celle affichée sur votre téléviseur.
Sélectionner IMAGE.
Sélectionner Préréglages d'image.
Sélectionner Expert1 ou Expert2.
Sélectionner Contrôle expert.
Sélectionner la source souhaitée.
Effectuer les réglages ajustés.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Cet accessoire n'est pas disponible pour tous les modèles.
| Temp. de couleur [Contrôle avancé] (Chaud/Moyen/Froid) | ■ Choisissez l'un des trois réglages automatiques des couleurs. Un réglage à « warm » (chaud) permet d'obtenir des couleurs plus chaudes comme le rouge. Une défi- nition à « cool » (froid) va rendre l'image bleuâtre. |
| Contraste Dynamique (Arrêt/Bas/Moyen(télév iseur LCD/LED LCD TV uniquement/Haut) | ■ Permet de régler le contraste pour qu'il reste au meilleur niveau en fonction de la luminosité de l'écran. L'image est améliorée en éclaircissant les parties claires et en fonçant les parties sombres. |
| Couleur Dynamique (Arrêt/Bas/Haut) | ■ Permet de régler les couleurs de l'écran pour qu'elles paraisent plus vives, plus riches et plus claires. Cette fonction améliore la teinte, la saturation et la luminosité, de sorte que le rouge, le bleu, le vert et le blanc semblent plus vifs. |
| Réduction du bruit (Arrêt/Bas/Moyen/Haut) | ■ Permet de réduire les bruits parasites à l'écran sans compromètement la qualité video. |
| Gamma (Bas/Moyen/Haut) | ■ Vous pouvez régler la luminosité des zones sombres et des zones de gris moyen de l'image. • Bas : Éclaircit la zone de niveau nombre et grise de l'image. • Moyen: Exprime les niveaux d'image d'origine. • Haut: Assombrit la zone de niveau fonçée et grise de l'image. |
| Niveau noir (Bas/Haut) | ■ Bas : L'image de l'écran devient s'assombrit. • Haut : L'image de l'écran devient plus lumineuse. • Auto. (Automatique) : analyse le niveau de noir de l'écran et règle automa- tiquement sur Haut ou Bas. ■ Réglez le niveau de noir de l'écran au niveau approprié. ■ Cette fonction permet de sélectionner la valeur "Low" (Faible) ou "High" (Élevé) dans le mode suivant : AV (NTSC-M), HDMI ou composantes. Sinon, le niveau de noir est régèle sur "Auto". |
| Protection des yeux (Marche/Arrêt) | *Cette caractéristique n'est pas proposée sur tous les modèles. ■ Règle la luminosité de l'écran pour que l'écran ne devienne pas trop lumineux. Diminue la luminosité des images extrémement brillantes. ■ Cette caractéristique est désactiveré en mode "Prérglages d'image-Vif, Cinéma, Capteur intelligent(Sauf 19/22LU40** 19/22/26LU50** 32/37/42LF25** 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 19/22/26/32LD3**, 32/37/42/47LH3***). |
| Cinéma réel/Mode Film (Marche/Arrêt) | ■ Vous pouvez regarder un video à la façon cinéma en eliminant l'effet de trépi- dation. ■ Utilisez cette fonction pour regarder des films. ■ Cette fonction peut être opérationnelle lorsque TruMotion est désactivé (off). |
| TruMotion 100Hz ou TruMotion 200Hz (Arrêt/Bas/Haut) | *Cette caractéristique n'est pas proposée sur tous les modèles. • Haut : Offre un mouvement d'image plus doux. • Bas : Offre un mouvement d'image doux. Utilisez ce réglage par défaut. • Arrêt : Utilisez ce réglage si les régliages "Haut" et "Bas" engendrent du bruit. • TruMotion 100Hz peut réduire la perception du floue sur des scènes avec déplacement rapide en affichtant cent images par seconde. • TruMotion 200Hz affiche 200 images par seconde en combinant la technologie avancée 100 Hz et la technologie scanning back light. Cette technologie est verifiée par Intertek & TV Rheinland. • Permet d'obtenir une image optimale, sans flou ni secousse, lorsque l'utilisa- teur insère ripidement une source photo ou video. • Cette fonction est désactivée sous les modes RVB-PC et HDMI-PC. • Si vous activez l'options TruMotion 100Hz ou TruMotion 200Hz, du bruit peut apparaître à l'écran. Dans ce cas, réglez l'options TruMotion 100Hz ou TruMotion 200Hz sur "Arrêt". |
| Gamme de couleurs (Étendue/Standard) | • Standard: Mode permettant de reproduce des couleurs d'origine en fonction du standard du signal d'entree et indépendamment des caractéristiques d'affichage. • Étendue: Mode permettant d'utiliser et de définir une zone de couleurs riches de l'affichage. • Optimise l'utilisation pour la zone de couleur pouvant être exprimée. |
| Amélioration des bords (téléviseur LCD/LED LCD TV: Arrêt/Bas/Haut) (téléviseur plasma:Marche/Arrêt) | • Permet de donner un aspect plus clair, distinctif et naturel aux angles de la réserve. • Cette fonction est activée en mode Image, Cinéma, ou Expert.(teléviseur LCD/LED LCD TV uniquement) |
| xvYCC (Auto./Arrêt/Marche) | *Cette caractéristique n'est pas propolisée sur tous les modèles. • Il s'agit de la fonction permettant d'afficher des couleurs plus riches. • Cette fonction est activée dans "Mode Image - Cinéma, Expert" si un signal xvYCC est entrée via une connexion HDMI. |
| OPC (Marche/Arrêt) | *Cette caractéristique n'est pas propolisée sur tous les modèles. • Puisque la technologie permet de réduire la consommation d'énergie tout en conservant la même luminosité, ceci a pour effet de réduire la consommation d'énergie et d'améliorer le contraste. |
| Couleur Standard (SD/HD) | • Convertit les couleurs d'une dette différente en des couleurs HD. Cette fonction est définitie pour un format de couleur video SD (BT-601) et video HD (BT-709). |
| Modèle Expert (Arrêt/Expert1/Expert2) | • Modèle requis pour un réglage expert. • Cette fonction est activée dans "Mode image - Expert" lorsqu vous regardez en mode DTV. |
| Filtre Couleur (Arrêt/Rouge/Vert/Bleu) | • Cette fonction permit de filtrer les couleurs spécifique de la dette. Vous pouvez utiliser le filtre RGB pour définir saturation et nuance de couleurs avec précision. |
| Temp. de couleur [Contrôle expert](teléviseur LCD/LED LCD TV) Balance des blancs(téléviseur Plasma) (Moyen/Chaud/Froid) | • Cette fonction permit de régler la couleur globale de l'écran en fonction de vos choix. a. • Méthode: 2 Points • Modèle: intéérieur, extérieur • Contraste rouge/vert/bleu, Luminosite rouge/vert/bleu: La plage de réglage est comprise entre -50 et +50. b. • Méthode: 10 points IRE(téléviseur LCD/LED LCD TV), 20 Points IRE(téléviseur Plasma) • Modèle: intéérieur / extérieur • IRE (Institute of Radio Engineers) est l'unité d'affichage de la taille du signal video et peut être réglié à 10, 20, 30 et 100(téléviseur LCD/LED LCD TV), 5, 10, 15 et 100(téléviseur Plasma). Vous pouvez régler le rouge, vert ou bleu en fonction de chaque paramètre. • Luminance: Cette fonction affiche la valeur de luminance calculée pour un gamma de 2.2. Vous pouvez indiquer la valeur de luminance de votrechois (jusqu'à 100 IRE), la valeur de luminance cible pour un gamma de 2.2 s'affichtant par increments de 10 entre 10 IRE et 90 IRE.(teléviseur LCD/LED LCD TV uniquement). • Red/Green/Blue (Rouge/Vert/Bleu): La plage de réglage est comprise entre -50 et +50. |
| Système de gestion des couleurs | • Puisque l'outil est utilisé par les experts pour réaliser les régliages à l'aide des modèles de tests, ceci n'affecte pas autres couleurs pouvant être utilisées pour régler de façon sélective les 6 domains de couleur (rouge/vert/bleu/cyan/magenta/jaune). La différence de couleurs peut ne pas être distincte même si vous effectuez les régliages pour la dette générale. • Rôle le rouge/vert/bleu/jaune/cyan/magenta. • Couleur rouge/vert/bleu/jaune/cyan/magenta: La plage de réglage est -30 à +30. • Teinte rouge/vert/bleu/jaune/cyan/magenta: La plage de réglage est -30 à +30. • Cette caractéristique est désactivée en mode RGB-PC et HDMI (PC). |
Réinitialisation de l'image
Les paramètres des modes Image sélectionnés sont rétablis aux paramètres d'usine par défaut.
Sélectionner IMAGE.
Choisissez Oui ou Non.
Sélectionner Réglage usine.
Initialiser la valeur ajustée.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Variation locale de l'éclairage (42/47LH90** uniquement)
Après avoir analysé le signal d'entrée vidéo par zones de l'écran, cette fonction ajuste le rétroéclairage afin d'améliorer le rapport de contraste.
Sélectionner IMAGE.
Sélectionner Marche ou Arrêt.
Sélectionnez la variation locale de l'éclairage.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
VOYANT LUMINEUX (Sauf 19/22LU40, 19/22/26LU50, 19/22/26LH20, 19/22/26LD3, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33, 19/22/26LG31, 32/42/47LF51, 50/60PS70, 50/60PS80, 42/50PQ35, 42PQ65, 50PS65)
Cette option vous permet de régler la luminosité du voyant et la puissance sonore lors de la mise sous tension.
Son de démarrage (32/37/42/47LH70** uniquement)
Définit le son du démarrage à Arrêt/Bas/Moyen/Élevé à la mise sous tension de l'appareil.
Témoin de veille
Déterminé si l'indicateur lumineux situé à l'avant du téléviseur doit définir à Arrêt, Bas ou Elevé en mode veille. (32/37/42/47LH70** uniquement)
Marche ou Arrêt en mode veille. (Sauf 32/37/42/47LH70**)
Témoin de marche
Déterminer si l'indicateur lumineux situé à l'avant du téléviseur doit définir Marche ou Arrêt lorsqu'il l'appareil est mis sous tension.
Sélectionner OPTION.
Sélectionner Voyant lumineux.
Sélectionner Son de démarrage(32/37/42/47LH70** uniquely), Témoin de veille ou Témoin de marche.
Sélectionner la source souhaitée.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Méthode ISM (réduction de la rémanence à l'écran)
Une image figée qui reste affichée à l'écran pendant une période prolongée entraîne l'apparition d'une image fantôme qui reste même lorsque vous changez d'image. Évitez de laisser une image fixe à l'écran pendant une période prolongée.
Nettoyage blanc
Cette option permet de supprimer les rémanences à l'écran.
Remarque : il est possible que cette option ne puisse pas supprimer complètement une rémanence excessive.
Orbiter
Cette option vous permet d'éviter les images fantômes. Cependant, nous vous recommandons d'éviter l'affichage d'images figées. Pour éviter une rémanence à l'écran, l'écran se déplacera toutes les 2 minutes.
Nettoyage couleur
Le bloc de couleur légèrement déplacé à l'écran et le motif de blanc sont affichés en alternance. Il est difficile de percevoir le phénomène de rémanence d'image pendant que l'image rémanente-temporaire est supprimée et que le retard de couleur est actif.
Sélectionner OPTION.
- Si vous ne souhaitez pas régler cette fonction, maintenez la valeur par défaut Normal.
Sélectionner Méthode ISM.
Sélectionner Normal, Orbiter, Nettoyage Couleur ou Nettoyage Blanc.
Enregisterr.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Mode d'émo
Affiche le diaporama pour expliquer les différents symboles de ce téléviseur.
Il n'est pas possible d'utiliser le mode Démo en mode Usage familial.
En Démo magasin, le mode Démo est automatiquement activé.
Une fois le mode Démo désactivé (Off) en Démo magasin, le mode Démo ne fonctionne plus sauf si l'écran est réinitialisé.
L'écran est réinitialisé automatiquement après 5 minutes en mode démo.
(sauf 50/60PS70**, 50/60PS80*)
Sélectionner OPTION.
Selectionnez Mode démo.
Sélectionnez March pour afficher les différents symboles du téléviseur.
Retournez au mode de visualisation du téléviseur.
Pour arrêter la démo, appuyez sur un bouton. (sauf pour MUTE)
(muet), bouton +, -)
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Réglage du mode
Nous vous recommandons de régler le téléviseur en mode "Home Use" (Utilisation à domicile) afin d'obtenir la meilleure qualité d'image à votre domicile.
Le mode "Store Demo" (Démo magasin) est un réglage optimisé pour une démonstration en magasin.
Sélectionner OPTION.
Sélectionnez Réglage d'environnement.
Sélectionnez Mode Expo. ou Usage familial.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Nivelage automatique du volume (volume AUTO.)
Le mode Volume auto. permet de maintenir un niveau de volume égal, même lorsque vous changez de chaîne.
Chaque station émettrice ayant ses propres conditions de signal, le réglage du volume peut être nécessaire chaque fois que vous changez de chaîne. Cette fonction vous permet de bénéficier d'un niveau sonore stable en procédant à des réglages automatiques pour chaque émission.
Si la qualité sonore ou le volume n'est pas au niveau que vous pouvez, il est recommandé d'employer un système home-cinéma ou un amplificateur séparé pour faire face aux différents environnements de l'utilisateur.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
VOIX NETTE II
En différenciant les gammes de sons provenant de voix humaines des autres, l'écoute des dialogues sera facilitée.
Sélectionner SON.
Sélectionner Voix nette II.
Sélectionner Marche ou Arrêt.
- Si vous sélectionnez "Marche" pour Voix nette II, SRS TruSurround XT ne fonctionnera pas.
- Sélectionnez les niveaux, de -6 à +6.
Réglage pour le niveau voix nette avec marche sélectionné
Sélectionner Niveau.
Effectuer le réglage souhaité.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Réglages prédéfinis du son: mode son
Vous pouvez sélectionner le réglage sonore de votre choix : Standard, Music (Musique), Cinema (Cinéma), Sport ou Game (Jeu vidéo). Vous pouvez également régler les options Treble (Aigus) et Bass (Graves).
Le mode son vous permet de bénéficier d'une meilleure qualité sonore sans aucun réglage particulier car le téléviseur règle automatiquement les effets sonores selon le contenu du programme en cours.
Standard, Musique, Cinéma, Sport et Jeux sont les préréglages définis en usine pour une qualité de son optimale.
Standard Offre un son de qualité standard.
Musique Optimise le son pour écouter de la musique.
Cinéma Optimise le son pour regarder des films.
Sport Optimise le son pour regarder des événements sportifs.
Jeux Optimise le son pour jouer à des jeux vidéo.
Sélectionner SON.
- Vous pouvez également régler le mode Son dans le menu rapide (Q. Menu).
Sélectionner Préréglages du son.
Sélectionner Standard, Musique, Cinéma, Sport ou Jeux.
Réglages du son : mode utilisateur
Sélectionner SON.
Sélectionner Préréglages du son.
Sélectionner Standard, Musique, Cinéma, Sport ou Jeux.
Sélectionnez Aigus, Graves.
Définir le niveau de son souhaité.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
SRS Trusurround XT
Sélectionnez cette option pour obtenir un son réaliste.
Sélectionner SON.
- SRS TruSurround XT: TruSurround XT est une technologie SRS brevetée qui permet de restituer un contenu 5.1 sur deux enceintes.
Sélectionner SRS TruSurround XT.
Sélectionner Marche ou Arrêt.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
SRS est une marque déposée de SRS Labs, Inc. La technologie TruSurround XT est utilisée sous licence de SRS Labs, Inc.
Balance
Vous pouvez régler l'équilibre du son des haut-parleurs à votre convenance.
Sélectionner SON.
Effectuer le réglage souhaité.
Sélectionner Balance.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Activation et désactivation des haut-parleurs
Vous pouvez régler le statut des haut-parleurs internes du téléviseur.
Dans les modes AV1, AV2, AV3, COMPOSANTES, RVB et HDMI1 avec un cable HDMI-DVI, le haut-parleur du téléviseur peut être opérationnel même s'il n'y a aucun signal vidéo.
Si vous souhaitez utiliser une chaîne hi-fi externe, désactivez les haut-parleurs internes du téléviseur.
Sélectionner SON.
Sélectionner Marche ou Arrêt.
Sélectionner Haut-parleurs TV.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Remarque
Si les haut-parleurs du téléviseur sont éteints pendant le fonctionnement du home cinema Simplink, le son est automatiquement retransmis sur les enceintes du système de home cinema, mais lorsque les haut-parleurs du téléviseur sont actifs, le son est retransmis via les haut-parleurs du téléviseur. Quelques menus AUDIO sont désactivés quand l'option TV Speaker (haut-parleur du téléviseur) est mise à l'arrêt (Off).
Paramètres DTV AUDIO (en mode numérique uniquement)
(Ce menu est actif en Suède uniquement)
Quand différents types audio existent dans un signal d'entrée, cette fonction vous permet de désirer le type audio que vous voulez.
Sélectionner SON.
Sélectionner DTV Audio Setting.
Sélectionner Auto., HE-AAC, Dolby Digital ou MPEG.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
- Auto.: Sort automatiquement selon la sequence HE-AAC > Dolby Digital > MPEG.
- HE-AAC, Dolby Digital, MPEG : Permet aux utilisateurs de désirer le type audio qu'ils veulent.
Si MPEG est choisi, le mode MPEG est systématiquement sélectionné.
Si MPEG n'est pas pris en charge, HE-AAC et Dolby Digital sont choisis dans cet ordre.
- Voir la page 140 (Sélection de la langue audio)
Selection de la SORTIE audionumérique
Cette fonction vous permet de sélectionner la sortie audionumérique de votre choix.
Le téléviseur peut reproduire le son Dolby Digital uniquement sur un canal qui transmet ce type de son.
Si le son Dolby Digital est disponible, la sélection de l'option Auto dans le menu Digital Audio Out réglera la sortie SPDIF (Sony Philips Digital Interface) sur Dolby Digital.
Si l'option Auto est sélectionnée dans le menu Digital Audio Out lorsque le son Dolby Digital n'est pas disponible, la sortie SPDIF sera en PCM (modulation d'impulsion codée).
Même si les options Dolby Digital et Langue audio ont été réglées sur un canal qui diffuse un son Dolby Digital, seul Dolby Digital est reproduit.
Sélectionner SON.
Sélectionner Sortie audio num.
Sélectionner Auto. ou PCM.
Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole représentant un double D sont des marques de commerce de Dolby Laboratories.
- Il est possible qu'en mode HDMI, certains lecteurs DVD ne reproduisent pas le son SPDIF. À ce moment-là, réglez la sortie audionumérique du lecteur DVD sur PCM. (En HDMI, Dolby Digital Plus n'est pas reconnu).
| Élément | Entrée audio | Sortie audio numérique |
| Auto(Haut-parleur active) | MPEG | PCM |
| DD | DD | |
| DD+ | DD | |
| HE-AAC | PCM | |
| Auto(Haut-parleur désactifé) | MPEG | PCM |
| DD | DD | |
| DD+ | DD | |
| HE-AAC | DD | |
| PCM | PCM | PCM |
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Reinitialisation des parametres AUDIO
Les paramètres du mode Son sélectionnés sont rétablis aux paramètres d'usine par défaut.
Sélectionner SON.
Sélectionner Réglages usine.
Initialiser la valeur ajustée.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Description AUDIO (en mode numérique uniquement)
Cette fonction s'adresse au malvoyant et fournit un audio d'explication décrivant la situation courante dans une chaîne de télévision, en plus de l'audio de base.
Si Audio Description On (Activation de la description audio) est sélectionnée, l'audio de base et la description audio ne sont fournis que pour des chaînes incluant la description audio.
Sélectionner SON.
Sélectionnez Description audio.
Sélectionner Marche ou Arrêt.
Réglage du volume de la description audio avec marche sélectionné
Sélectionnez le volume.
Effectuer le réglage souhaité.
Réception stéréo/bilingue (en mode analogue uniquement)
Lorsqu'une chaîne est sélectionnée, les informations sur le son apparaissent pour la station avec le numéro de chaîne et le nom de la station.
Sélectionner Son.
Sélectionner la sortie audio.
| Diffusion | Affichage à l'écran (OSD) |
| Mono | MONO |
| Stéréo | STEREO |
| Dual (bilingue) | DUAL I, DUAL II, DUAL I+II |
Sélection du son mono
Si la réception du signal stéreo est faible, vous pouvez passer en mode Mono. En réception Mono, la clarté du son est améliorée.
Sélection de la langue pour les émissions bilingues
Si un programme peut être reçu en deux langues (bilingue), vous pouvez passer en DUAL I, DUAL II ou DUAL I+II.
DUAL I Retransmet la langue originale sur les haut-parleurs.
DUAL II Retransmet la langue du doublage sur les haut-parleurs.
DUAL I+II Retransmet une langue sur chaque haut-parleur.
Réception NICAM (en mode analogue uniquement)
Votre magnétoscope est équipé d'un décodeur de son numérique, qui vous permet de recevoir un son numérique NICAM (Near Instantaneous Compressed Audio Multiplexing) d'excellente qualité.
La sortie audio peut être sélectionnée selon le type d'émission reçu.
Lorsque vous recevez un son NICAM mono, sélectionnez NICAM MONO ou FM MONO. Lorsque vous recevez un son NICAM stéréo, sélectionnez NICAM STEREO ou FM MONO. Si le signal stéréo est mauvais, passez en mono. Lorsque vous recevez un son NICAM dual (bilingue), sélectionnez NICAM DUAL I, NICAM DUAL II, NICAM DUAL I+II ou FM MONO.
Sélection de la sortie audio des haut-parleurs
En mode AV, Composantes, RVB et HDMI, vous pouvez diriger la sortie son vers le haut-parleur droit ou gauche.
Sélectionnez la sortie audio.
L+R : le signal audio de l'entrée audio gauche (L) sort sur le haut-parleur gauche, et le signal audio de l'entrée droite (R) sur le haut-parleur droit. L+L : le signal audio de l'entrée audio gauche (L) sort sur les haut-parleurs droit et gauche. R+R : le signal audio de l'entrée audio droite (R) sort sur les haut-parleurs droit et gauche.
Selection du pays/language du MENU à l'écran
Le menu du guide d'installation s'affiche sur l'écran du téléviseur lorsque vous mettez celui-ci sous tension pour la première fois.
Sélectionner la langue souhaitée.
Sélectionner votre pays.
- Si vous souhaitez modifier la langue ou le pays sélectionné
Sélectionner OPTION.
Sélectionner Langue menu (Language) ou Pays.
Sélectionner la langue ou le pays souhaité(e).
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Remarque
Si vous ne terminez pas la configuration du Guide d'installation en appuyant sur la touche RETURN ou bien avant que l'OSD (affichage à l'écran) ne s'éteigne, le guide réapparaîtra lors du rallumage de l'appareil. Si vous sélectionné le mauvais pays, il se peut que le télétexte n'apparaisse pas correctement à l'écran ou que certains problèmes surgissent lors de l'utilisation du télétexte. Il est possible que les fonctions Cl ne soient pas disponibles, selon les normes de diffusion du pays. Les touches de contrôle du mode DTV peuvent ne pas fonctionner, suivant les normes de diffusion du pays. Pour les pays qui n'ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l'environnement de diffusion numérique. Le code pays "UK" ne doit être activé qu'au Royaume-Uni. Si le code pays est défini sur "--", les programmes européens de diffusion numérique standard terrestres/câblés sont disponibles, mais certaines fonctions DTV risquent de ne pas fonctionner correctement.
Cette fonction vous permet de sélectionner la langue audio de votre choix. Si les données audio ne sont pas émises dans la langue sélectionnée, elles le seront dans la langue par défaut.
Utilisez la fonction Sous-titres lorsqu'une ou plusieurs langues de sous-titres est diffusée. Si les sous-titres ne sont pas émis dans la langue désirée, ils s'afficheront dans la langue par défaut.
Lorsque les langues que vous avez choisies en premier pour la langue audio et la langue des sous-titres ne sont pas prises en charge, vous pouvez sélectionner une langue dans la seconde catégorie.
Sélectionner OPTION.
Sélectionner Langue audio ou Langue des sous-titres.
Sélectionner la langue souhaitée.
Enregister.
Sélectionner OPTION.
Sélectionner la fonction Malentendant(□).
Sélectionner Marche ou Arrêt.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
< Sélection de la langue audio > Si l'émission est diffusée en deux langues ou plus, vous pouvez sélectionner la langue audio.
Sélectionner Audio.
Sélectionner une langue audio.
Sélection de la langue des sous-titres
Lorsque les sous-titres sont émis en deux langues ou plus, vous pouvez sélectionner la langue des sous-titres à l'aide de la touche SUBTITLE de la télécommande. Appuyez sur les touches pour sélectionner la langue des sous-titres.
Information OSD de la langue audio
| Affichage | État |
| N.A | Non disponible |
| MPEG | Audio MPEG |
| D.D. | Audio Dolby Digital |
| Audio pour malvoyants | |
| ABC | Audio pour malentendants |
| DCD+ | Dolby Digital Plus Audio |
| AAC | Audio AAC |
Sélectionner L+R, L+L ou R+R.
Information OSD de la langue des sous-titres
| Affichage | État |
| N.A | Non disponible |
| ⓷ | Sous-titres Télétexte |
| ⓹ABC | Sous-titres pour malentendants |
- Les sous-titres et le son peuvent être affichés sous une forme plus simple, comprise entre 1 et 3 caractères émis par le diffuseur.
- Lorsque vous sélectionnez une source audio supplémentaire (audio pour malentendants ou malvoyants), il se peut que le téléviseur émette une partie du son principal.
Horloge
L'horloge est automatiquement réglée lors de la réception du signal numérique. (Vous pouvez régler l'horloge manuellement si le téléviseur ne reçoit pas de signal DTV.)
Vous devez regler l'horloge avant d'utiliser la fonction de mise en marche/arrêt automatique.
Lorsque vous selectionnez le fuseau horaire d'une ville, l'heure du téléviseur est réglée selon les informations horaires basées sur le fuseau horaire et l'heure du méridien de Greenwich (GMT). Ces informations sont reçues avec le signal de diffusion et l'heure est automatiquement réglée par un signal numérique.
Une fois l'horloge réglée sur le mode DTV, vous ne pouvez plus changer l'heure, mais si le nom de ville dans Fuseau horaire est réglé sur offset, vous pouvez modifier l'heure de 1 heure.
Sélectionner HEURE.
Sélectionner Horloge.
Sélectionnez l'année, le mois, la date et l'heure ou l'options Time Zone (Fuseau horaire).
Réglez l'année, le mois, la date et l'heure ou l'options Time Zone (Fuseau horaire).
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Activation et désactivation du minuteur
Le minuteur d'arrêt commute automatiquement le téléviseur en mode veille une fois le délai prédéfini écoulé.
Si aucune touche de la télécommande n'est actionnée durant les deux heures qui suivent la mise en service, le téléviseur s'arrête automatiquement.
Cette fonction de "démarrage et arrêt automatiques" s'active chaque jour à l'horaire prédéfini.
L'heure d'arrêt supplante l'heure de mise en marche si elles sont définies à la même heure.
Le téléviseur doit être en mode veille pour pouvoir s'emettre automatiquement en marche.
Sélectionner HEURE.
Sélectionner Heure arrêt ou Heure marche.
Sélectionner Répéter.
Sélectionner Arrêt, Une fois, 1 fois/jr, Lundi ~ Vend., Lundi ~ Sam., Sam. ~ Dim. ou Dim.
Définir l'heure.
Définir les minutes.
- Pour annuler la mise en marche/arrêt automatique, sélectionner Arrêt.
- Pour la fonction Heure marche uniquement.
Sélectionner source d'entrée.
Sélectionner Antenne ou Cable, AV 1 à 3, Composant, RGB ou HDMI1, HDMI2(Sauf 19/22LH20, 19/22LD3, 19/22LG31 ), HDMI3(Sauf 19/22LU40, 19/22LU50, 19/22/26/32/37/42LH20, 19/22/26/32LD3, 32/37/42LF25, 32/37/42LG2, 32/37/42LG33 *, 26LG31 ), HDMI4(32/37/42/47LH49, 32/37/42/47/55LH50 32/37/42/47LH70, 42/47LH90, 50/60PS70, 50/60PS80 uniquement).
Définir le programme.
Ajuster le niveau du volume lors de la mise en marche.
Réglage de la minuterie de VEILLE
Vous n'avez plus à vous soucier d'éteindre le téléviseur avant d'aller vous coucher.
Cette fonction vous permet de mettre automatiquement le téléviseur en mode veille après un certain retard.
Sélectionner Minuterie d'arrêt.
Sélectionner Arrêt, 10, 20, 30, 60, 90, 120, 180 ou 240 Min.
- Si vous éteignez le téléviseur, la fonction d'arrêt prédéfinie est annulée.
- Vous pouvez également régler la fonction Minuterie d'arrêt dans le menu HEURE.
Définition du MOT de PASSE et systéme de verroillage
Entrez le mot de passe ; appuyez sur '0', '0', '0', '0' sur la télécommande.
Si un canal est verrouillé, saisissez le mot de passe pour pouvoir l'ouvrir temporairement.
Sélectionner VERROU.
- Si vous oubliez votre mot de passe, appuyez sur '7', '7', '7', '7' sur la télécommande.
Sélectionner Système de verrou.
Sélectionner Marche.
Définir le mot de passe.
Saisir un mot de passe à 4 chiffres.
Surtout ne pas oublier ce numéro !
Saisir à nouveau le mot de passe pour confirmer.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Blocage d'une châine
Permet de bloquer toutes les chaînes que vous ne souhaitez pas regarder ou que vous ne pouvez pas que vos enfants regardent.
Cette fonction est disponible lorsque l'option Système de verrou est régée sur "Marche".
Entrez un mot de passe pour pouvoir regarder un programme verrouillé.
Sélectionner VERROU.
Sélectionner Blocage de Chaîne.
Entrer dans le menu.
Sélectionner une chaîne à bloquer.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Contrôle parental (en mode numérique uniquement)
Cette fonction repose sur les informations émises par la station de diffusion. Par conséquent, si le signal diffuse des informations incorporetées, cette fonction n'est pas opérante.
Un mot de passe est requis pour accéder à ce menu.
Ce téléviseur est programmé pour memoriser les dernières options qui ont été configurées, même si celui-ci est éteint.
Cette fonction permet d'éviter que les enfants regardent certains programmes télévisés réservés aux femmes, en fonction de la classification attribuée.
Entrez un mot de passe pour pouvoir regarder un programme signalé par un pictogramme.
Sélectionner VERROU.
Sélectionner Limitation d'âge.
Effectuer les réglages adéquats.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Blocage d'une entrée externe
Permet de bloquer une entrée.
Cette fonction est disponible lorsqu'il l'option Système de verrou est réglée sur "Marche".
Sélectionner VERROU.
Sélectionnez Blocage d'entrée source.
Sélectionnez la source.
Régler sur Arrêt ou Marche.
Enregisterr.
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Blocage des touches
Le téléviseur peut être réglé de manière à ce que la télécommande soit indispensable pour contrôler ses différentes fonctions.
Sélectionner OPTION.
Sélectionner Blocage touches.
Sélectionner Blocage touches.
- Lorsque vous reglez l'option Blocage touches sur Marche et que le téléviseur est hors tension, appuyez sur les touches / I, INPUT, P ou (ou P) du téléviseur ou sur les touches POWER INPUT, P ou les touches NUMÉRIQUES de la télécommande.
- Lorsque vous reglez l'option Blocage touches sur Marche, le message "Blocage touches activé" s'affiche à l'écran si vous appuyez sur une touche en façade du téléviseur pendant le visionnage. (À l'exception de la touche / I : Modèles de téléviseur plasma)
- Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Cette fonction n'est pas disponible dans tous les pays.
Le télétexte est un service gratuit diffusé par la plupart des chaînes de télévision. Il propose des informations de dernière minute concernant les actualités, la météo, les programmes TV, les valeurs de la bourse, ainsi que de nombreux autres sujets.
Le décodeur télétexte de ce téléviseur est compatible avec les systèmes SIMPLE, TOP et FASTEXT. Un télétexte SIMPLE (standard) contient un certain nombre de pages, que l'on peut sélectionner en tapant directement le numéro correspondant. TOP (Table Of Page) et FASTEXT offrent des méthodes de sélection de page plus modernes, vous permettant d'afficher une page sans connaître son numéro.
Pour activer/désactiver le teletexte
Pour activer le télétexte, appuyez sur la touche TEXT. La première page ou la dernière page sélectionnée s'affiche. Le décodeur de télétexte sélectionne le mode télétexte retransmis par la station. Deux salières de page, le nom de la chaine, la date et l'heure sont maintenant affichés sur la première ligne de l'écran. Le premier numéro de page indique votre sélection, tandis que le second indique le numéro de la page actuellement affichée.
Pour désactiver le télétexte, appuyez sur la touche TEXT. Le téléviseur reaffiche le mode précédent.
Sélection des pages
1. Tapez les trois chiffres correspondant au numéro de la page avec les touches NUMÉROTÉES. Si vous tapez un mauvais chiffre, complétez le numéro erroné et recommencez, afin de sélectionner le numéro correct. Pour sélectionner la page précédente ou la page suivante, vous pouvez utiliser la touche P
Le guide de l'utilisateur situé en bas de l'écran affiche quatre zones de couleur rouge, verte, jaune et bleue. La zone jaune désigne le groupe suivant, la zone bleue le bloc suivant.
Sélection des groupes/blocs/pages
La touche BLEUE permet de passer d'un bloc au suivant. La touche JAUNE permet de passer au groupe suivant (avec fin de page automatique au bloc suivant). La touche VERTE permet d'afficher la page suivante (avec fin de page automatique au groupe suivant). Vous pouvez également utiliser la touche P La touche ROUGE permet de revenir en arrière. Vous pouvez également utiliser la touche P
Sélection directe des pages
En mode TOP, comme en mode SIMPLE, vous pouvez sélectionner une page télétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES.
Les pages télétexte sont codées en fonction des cases colorées figurant en bas de l'écran. Pour sélectionner une page, il suffit d'appuyer sur la touche de couleur correspondante.
Sélection des pages
1 Appuyer sur la touche T. OPT puis sur pour sélectionner le menu E1. La page d'index s'affiche. Vous pouvez sélectionner les pages codées en fonction des cases colorées en appuyant sur la touche de couleur correspondante. En mode FASTEXT, comme en mode SIMPLE, vous pouvez sélectionner une page télétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES. Pour sélectionner la page précédente ou la page suivante, utilisez la touche P
Fonctions téletexte speciales
Appuyer sur la touche T. OPT puis sur pour sélectionner le menu Text Option (Option de texte).
Permet de sélectionner chaque page d'index.
Heure
Lorsque vous regardez une chaîne, sélectionnez ce menu pour afficher l'heure en haut à droite de l'écran.
En mode télétexte, appuyez sur cette touche pour sélectionner le numéro d'une sous-page. Pour garder ou changer la sous-page, appuyez sur les touches Rouge ou Verte, ou sur les touches NUMÉROTÉES.
Maintenir
Interrompt le défilé automatique des pages pour les pages télétexte comportant plusieurs sous-pages. Le nombre de sous-pages et le numéro de celle qui est actuellement affichée apparaissent normalement en dessous de l'heure. Lorsque ce menu est sélectionné, le symbole Stop est affiché en haut à gauche de l'écran et le changement de page automatique est inactif.
Montrer
Sélectionner ce menu pour afficher les informations cachées, comme les solutions aux devinettes et aux puzzles.
Mettre à jour
Cette fonction permet d'afficher l'image TV, pendant la recherche d'une page télétexte. Le symbole apparait alors dans le coin supérieur gauche de l'écran. Lorsque la page mise à jour est disponible, le symbole est remplacé par le numéro de la page. Sélectionner ce menu à nouveau pour afficher la page télétexte actualisée.
Teletexte numérique
Cette fonction concerne uniquement le Royaume-Uni et l'Irlande.
Ce téléviseur vous donne accès à un télétexte numérique qui a été considérablement amélioré, notamment au niveau du texte, des graphiques, etc.
Vous pouvez accéder à ce télétexte numérique au moyen de services de télétextes numériques spéciaux qui diffusent ce genre de service.
Voulez sélectionner Arrêt dans le menu des langues de sous-titres pour afficher le télétexte. Pour ce faire, appuyez sur la touche SUBTITLE.
Télétexte dans le service numérique
1 Appuyez sur le clavier numérique ou sur la touche P pour sélectionner un service numérique qui diffuse le télé-texte numérique. 2 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche TEXT, OK, < >, ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES. Pour changer de service de télétexte numérique, il vous suffit de sélectionner un autre service à l'aide des touches numériques ou de la touche P .
Télétexte du service numérique
1 Appuyez sur le clavier numérique ou sur la touche P ^ pour sélectionner un service qui diffuse le télétexte numérique. 2 Appuyez sur la touche TEXT ou sur les touches de couleur pour activer le télétexte. 3 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche OK, < >, ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES. 4 Appuyez sur la touche TEXT ou sur les touches de couleur pour désactiver le télétexte numérique et revenir à l'écran du téléviseur.
Il est possible que certains services ne vous permettent pas d'accéder aux services de texte lorsque vous appuyez sur la touche ROUGE.
Le téléviseur ne fonctionne pas normalement.
| La télécommande ne fonctionne pas | ■ Vérifiez qu'aucun obstacle n'empêche la transmission du signal de la télécommande vers le téléviseur. Veillez à pointer la télécommande directement vers le téléviseur. ■ Vérifiez que la polarité des piles est correcte (+ sur +, - sur -). ■ Remplacez les piles. |
| L'appareil s'éteint soudainement | ■ Le minuteur d'arrêt est peut-être activé. ■ Vérifiez les régles de contrôle de l'alimentation. L'alimentation peut-être être interrompue. ■ Si le téléviseur est allumé et s'il n'y pas de signal d'entrée, celui-ci s'éteint automatiquement après 15 minutes. |
La fonction vidéo n'est pas opérationnelle.
| Absence d'image et de son | ■ Vérifiez que l'appareil est allumé. ■ Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission. ■ Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur. ■ Vérifiez la direction et/ou l'emplacement de l'antenne. ■ Vérifiez la prise secteur en y branchant un autre appararel. |
| L' image apparait lentement après avoir allumé l' appararel | ■ Il est normal que l'image apparaisse lentement lorsque l' appararel s'allume. Si aucune image n' apparait au-delà de cinq minutes, contactez votre service après-vente. |
| L' image et les couleurs sont mau-vaises | ■ Réglez la couleur à l'aide des options du menu. ■ Assurez-vous que le téléviseur et le magnétoscope sont suffisamment éloignés l'un de l'autre. ■ Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission. ■ Assurez-vous que les cables du magnétoscope sont correctement installés. ■ Activez n'importe celle fonction pour restaurer la luminosité de l'image. |
| Barres verticales/horizontales ou tremble-ment de l'image | ■ Recherche une possible interférence avec un appariel ou un outil électrique. |
| Mauvaise réception de certaines chênes | ■ Il se peut que la station d'émission ait des problèmes; essayez une autre station. ■ Le signal émis par la station d'émission est faible; réorientez l'antenne pour recevoir un signal plus fort. ■ Recherche les sources de possibles interférences. |
| L' image apparait avec des raies ou des lignes | ■ Vérifiez l'antenne (changez la direction de l'antenne). |
| Aucune image n'aparait suite au rac-cordement HDMI | ■ Vérifiez que votre cable HDMI est compatible au minimum avec la version 1.3. Si le cable HDMI ne prend pas en charge la version HDMI 1.3, l'image risque de trembler à l'écran ou aucune image ne sera affichée. Dans ce cas, utilisez des cables récents compatibles au minimum avec la version HDMI 1.3. |
| La fonction audio n'est pas opérationnelle. | |
| Image normale mais absence de son | ■ Appuyez sur la touche ↓ + ou -. ■ Le son est-il activé ? Appuyez sur la touche MUTE. ■ Essayez de passer sur une autre châne. Il s'agit peut-être d'un problème d'émission. ■ Assurez-vous que les câbles audio sont correctement installés. |
| Absence de son sur un des haut-parleurs | ■ Réglez la Balance à l'aide des options du menu. |
| Bruit inhabituel provenant de l'ap-pareil | ■ Le téléviseur émet un bruit inhabituel lorsque vous l'allumez et l'éteignez. Ce bruit est dû au changement de température ou du taux d'humidité et n'est en dernier cas le signe d'un dysfonctionnement de l'appareil. |
| Aucun son suite au raccordement HDMI ou USB | ■ Vérifiez que le cable HDMI prend en charge la version 1.3. ■ Vérifiez que le cable USB prend en charge la version 2.0. *Cette fonctionnalité n'est pas disponible pour tous les modèles. |
| Il existe un problème en mode PC. (S'applique seulement au mode PC) | |
| Le signal est hors de portée (format non valide) | ■ Ajustez la résolution, la fréquence horizontale ou la fréquence verticalie. ■ Vérifiez la source d'entrée. |
| Barres verticales ou raiés à l'arrière-plan, bruit horizontaI, position incor-recte | ■ Activez la configuration automatique ou ajustez l'horloge, la phase, ou la posi-tion H/V. |
| La couleur de l'écran n'est pas stable ou devient monochrome | ■ Vérifiez le cable du signal. ■ Réinstalléz la carte vidéo du PC. |
| Il y a un problème avec les régles PICTURE. | |
| Quand l'utilisateur modifie les régles d'image, le téléviseur revient automatiquement après une certaine période de temps aux régles initiaux. | Cela signifie que le téléviseur est actuellément en mode Mode Expo..Pour passer en mode Usage familial, procédez comme suit : dans le menu TV, Sélectionnez OPTION -> Réglage d'environnement ->Usage familial.Vous étés désormais en mode Usage familial. |
Entretien
Vous pouvez éviter les dysfonctionnements prématurés. Un nettoyage régulier permet d'accroître la durée de vie utile de votre téléviseur. Assurez-vous de mettre votre téléviseur hors tension et de débrancher le cordon d'alimentation avant de procéder au nettoyage.
Nettoyage de l'écran
Pour dépoussierer correctement votre écran, procédez comme suit. Humidifiez un chiffon doux avec un mélange d'eau tiède et d'adoucissant (ou liquide vaisselle). Essorez le chiffon jusqu'à ce qu'il soit presque sec, puis frottez l'écran délicatement. Assurez-vous de retirer l'excès d'eau sur l'écran et laissez sécher à l'air libre avant de remettre votre téléviseur sous tension.
Nettoyage du châssis
Pour enlever la poussière ou les saletés, essuyez le boîtier avec un chiffon doux sec et non pelucheux. N'utilisez pas de chiffon humide.
Attention
En cas d'inutilisation prolongée de votre téléviseur (par exemple, si vous partez en vacances), nous conseillons de débrancher le cordon d'alimentation afin de ne pas endommager votre téléviseur en cas d'orage ou de surcharges électriques.
Specifications de l'appareil
| MODELES | 32LH40** | 37LH40** | |||
| 32LH4000-ZA | 32LH4010-ZD32LH4020-ZC | 37LH4000-ZA | 37LH4010-ZD37LH4020-ZC | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 804,4 mm x 586,3 mm x 223,8 mm | 804,4 mm x 589,1 mm x 210,9 mm | 924,7 mm x 666,7 mm x 296,2 mm | 924,7 mm x 667,7 mm x 270,6 mm |
| sans le socle | 804,4 mm x 529,2 mm x 81,0 mm | 804,4 mm x 529,2 mm x 81,0 mm | 924,7 mm x 599,9 mm x 89,6 mm | 924,7 mm x 599,9 mm x 89,6 mm | |
| Poids | avec le soclesans le socle | 12,7 kg11,5 kg | 12,7 kg11,5 kg | 15,8 kg14,0 kg | 15,8 kg14,0 kg |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz150 W | AC 100-240 V~ 50 / 60 Hz150 W | AC 100-240 V~ 50 / 60 Hz180 W | AC 100-240 V~ 50 / 60 Hz180 W | |
| MODELES | 42LH40** | 47LH40** | |||
| 42LH4000-ZA | 42LH4010-ZD42LH4020-ZC | 47LH4000-ZA | 47LH4010-ZD47LH4020-ZC | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1036,0 mm x 721,3 mm x 296,2 mm | 1036,0 mm x 722,3 mm x 270,6 mm | 1153,2 mm x 791,5 mm x 337,4 mm | 1153,2 mm x 793,3 mm x 319,0 mm |
| sans le socle | 1036,0 mm x 655,4 mm x 89,8 mm | 1036,0 mm x 655,4 mm x 89,8 mm | 1153,2 mm x 719,0 mm x 99,8 mm | 1153,2 mm x 719,0 mm x 99,8 mm | |
| Poids | avec le soclesans le socle | 18,9 kg17,1 kg | 18,9 kg17,1 kg | 22,2 kg19,6 kg | 22,2 kg19,6 kg |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz210 W | AC 100-240 V~ 50 / 60 Hz210 W | AC 100-240 V~ 50 / 60 Hz280 W | AC 100-240 V~ 50 / 60 Hz280 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |||
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 32LH50** | 37LH50** | |||
| 32LH5000-ZB | 32LH5010-ZD32LH5020-ZE | 37LH5000-ZB | 37LH5010-ZD37LH5020-ZE | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 815,0 mm x 583,8 mm x 223,8 mm | 815,0 mm x 585,6 mm x 210,9 mm | 940,8 mm x 665,2 mm x 296,2 mm | 940,8 mm x 666,2 mm x 270,6 mm |
| sans le socle | 815,0 mm x 529,6 mm x 82,0 mm | 815,0 mm x 529,6 mm x 82,0 mm | 940,8 mm x 603,5 mm x 90,6 mm | 940,8 mm x 603,5 mm x 90,6 mm | |
| Poids | avec le socle | 12,6 kg | 12,6 kg | 16,3 kg | 16,3 kg |
| sans le socle | 11,4 kg | 11,4 kg | 14,5 kg | 14,5 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz150 W | AC 100-240 V~ 50 / 60 Hz150 W | AC 100-240 V~ 50 / 60 Hz180 W | AC 100-240 V~ 50 / 60 Hz180 W | |
| MODELES | 42LH50** | 47LH50** | |||
| 42LH5000-ZB | 42LH5010-ZD42LH5020-ZE | 47LH5000-ZB | 47LH5010-ZD47LH5020-ZE | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1052,2 mm x 719,1 mm x 296,2 mm | 1052,2 mm x 720,1 mm x 270,6 mm | 1173,4 mm x 789,7 mm x 337,4 mm | 1173,4 mm x 791,4 mm x 319,0 mm |
| sans le socle | 1052,2 mm x 6573 mm x 90,8 mm | 1052,2 mm x 6573 mm x 90,8 mm | 1173,4 mm x 723,4 mm x 100,8 mm | 1173,4 mm x 723,4 mm x 100,8 mm | |
| Poids | avec le socle | 19,0 kg | 19,0 kg | 23,4 kg | 23,6 kg |
| sans le socle | 17,2 kg | 17,2 kg | 20,8 kg | 20,8 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz210 W | AC 100-240 V~ 50 / 60 Hz210 W | AC 100-240 V~ 50 / 60 Hz260 W | AC 100-240 V~ 50 / 60 Hz260 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |||
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||||
| Fichiers vidéo pris en charge | Voir page 104 | ||||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 55LH50** | ||
| 55LH5000-ZB | |||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1357,0 mm x 901,0 mm x 423,0 mm | |
| sans le socle | 1357,0 mm x 835,4 mm x 109,6 mm | ||
| Poids | avec le socle | 36,4 kg | |
| sans le socle | 32,9 kg | ||
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz350 W | ||
| MODELES | 42LH90** | 47LH90** | |
| 42LH9000-ZA | 47LH9000-ZA | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1065,9 mm x 776 mm x 361,7 mm | 1179 mm x 851,4 mm x 398,8 mm |
| sans le socle | 1065,9 mm x 716,4 mm x 94,4 mm | 1179 mm x 780,6 mm x 105,9 mm | |
| Poids | avec le socle | 23,2 kg | 27,3 kg |
| sans le socle | 19,5 kg | 23,5 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz190 W | AC 100-240 V~ 50 / 60 Hz220 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||
| Conditiond'environnement | Température de fonctionnement | 0 °C à 40 °CMoins de 80 % | |
| Humidité de fonctionnement | |||
| Température de stockage | -20 °C à 60 °CMoins de 85 % | ||
| Humidité de stockage | |||
| Fichiers vidéo pris en charge | Voir page 104 | ||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
ANNEXE
| MODELES | 19LG31** | 22LG31** | 26LG31** | |
| 19LG3100-ZA | 22LG3100-ZA | 26LG3100-ZA | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 458,8 mm x 391,0 mm x 189,2 mm | 522,2 mm x 431,5 mm x 189,0 mm | 663,3 mm x 508,2 mm x 227,3 mm |
| sans le socle | 458,8 mm x 344,5 mm x 69,0 mm | 522,2 mm x 384,2 mm x 69,0 mm | 663,3 mm x 449,8 mm x 80,0 mm | |
| Poids | avec le socle | 4,5 kg | 5,6 kg | 10,1 kg |
| sans le socle | 4,2 kg | 5,34 kg | 8,6 kg | |
| Conditions d'alimentationConsommation électricité | AC 100-240 V~ 50/60 Hz50 W | AC 100-240 V~ 50/60 Hz55 W | AC 100-240 V~ 50/60 Hz110 W | |
| MODELES | 32LG33** | 37LG33** | 42LG33** | |
| 32LG3300-ZA | 37LG3300-ZA | 42LG3300-ZA | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 801,8 mm x 604,2 mm x 227,3 mm | 919,6 mm x 682,3 mm x 293,8 mm | 1032,8 mm x 742,3 mm x 293,8 mm |
| sans le socle | 801,8 mm x 544,1 mm x 79,0 mm | 919,6 mm x 610,3 mm x 89,0 mm | 1032,8 mm x 670,1 mm x 92,0 mm | |
| Poids | avec le socle | 13,4 kg | 18,8 kg | 23,6 kg |
| sans le socle | 11,9 kg | 16,2 kg | 21,0 kg | |
| Conditions d'alimentationConsommation électricité | AC 100-240 V~ 50/60 Hz150 W | AC 100-240 V~ 50/60 Hz180 W | AC 100-240 V~ 50/60 Hz210 W | |
| MODELES | 32LF51** | 42LF51** | 47LF51** | |
| 32LF5100-ZA | 42LF5100-ZA | 47LF5100-ZA | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 813,8 mm x 598,8 mm x 227,3 mm | 1034,0 mm x 735,0 mm x 293,8 mm | 1156,2 mm x 813,1 mm x 342,9 mm |
| sans le socle | 813,8 mm x 540,4 mm x 79,0 mm | 1034,0 mm x 663,0 mm x 92,0 mm | 1156,2 mm x 739,2 mm x 103,0 mm | |
| Poids | avec le socle | 14,1 kg | 22,5 kg | 29,2 kg |
| sans le socle | 12,6 kg | 20,0 kg | 24,6 kg | |
| Conditions d'alimentationConsommation électricité | AC 100-240 V~ 50/60 Hz150 W | AC 100-240 V~ 50/60 Hz210 W | AC 100-240 V~ 50/60 Hz280 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | |||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | ||
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | |||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 19LU50** | 22LU50** | 26LU50** | ||||
| 19LU5000-ZA19LU5010-ZB19LU5020-ZC | 22LU5000-ZA22LU5010-ZB22LU5020-ZC | 26LU5000-ZA26LU5010-ZB26LU5020-ZC | |||||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 462,0 mm x 373,0 mm x 182,0 mm | 529,1 mm x 416,6 mm x 196,0 mm | 668,0 mm x 538,3 mm x 236 mm | |||
| sans le socle | 462,0 mm x 305,0 mm x 65,0 mm | 529,1 mm x 342,3 mm x 65,0 mm | 668,0 mm x 456,0 mm x 81,0 mm | ||||
| Poids | avec le socle | 4,4 kg | 5,4 kg | 8,9 kg | |||
| sans le socle | 3,7 kg | 4,6 kg | 7,7 kg | ||||
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50/60 Hz40 W | AC 100-240 V~ 50/60 Hz55 W | AC 100-240 V~ 50/60 Hz110 W | ||||
| MODELES | 19LU40** | 22LU40** | |||||
| 19LU4000-ZB | 19LU4010-ZC | 22LU4000-ZB | 22LU4010-ZC | ||||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 474,0 mm x 390,0 mm x 182,0 mm | 474,0 mm x 390,0 mm x 182,0 mm | 542,9 mm x 429,3 mm x 196,0 mm | 542,9 mm x 429,3 mm x 196,0 mm | ||
| sans le socle | 474,0 mm x 3579 mm x 65,0 mm | 474,0 mm x 3579 mm x 65,0 mm | 542,9 mm x 3978 mm x 65,0 mm | 542,9 mm x 3978 mm x 65,0 mm | |||
| Poids | avec le socle | 4,4 kg | 4,4 kg | 5,5 kg | 5,5 kg | ||
| sans le socle | 3,9 kg | 3,9 kg | 5,0 kg | 5,0 kg | |||
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50/60 Hz40 W | AC 100-240 V~ 50/60 Hz40 W | AC 100-240 V~ 50/60 Hz55 W | AC 100-240 V~ 50/60 Hz55 W | |||
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||||||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |||||
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||||||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 19LH20** | 22LH20** | |||
| 19LH2000-ZA / 19LH2010-ZB19LH2020-ZC / 19LH201C-ZA | 22LH2000-ZA / 22LH2010-ZB22LH2020-ZC / 22LH201C-ZA | ||||
| Dimensions(Largeur x Hauteur xProfondeur) | avec le socle | 462,4 mm x 353,0 mm x 171,0 mm | 533,4 mm x 397,0 mm x 171,0 mm | ||
| sans le socle | 462,4 mm x 308,0 mm x 65,0 mm | 533,4 mm x 351,7 mm x 65,0 mm | |||
| Poids | avec le socle | 3,8 kg | 4,8 kg | ||
| sans le socle | 3,6 kg | 4,6 kg | |||
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz40 W | AC 100-240 V~ 50 / 60 Hz55 W | |||
| MODELES | 26LH20** | 32LH20** | |||
| 26LH2000-ZA26LH2020-ZC26LH201C-ZA | 26LH2010-ZB | 32LH2000-ZA32LH2020-ZC32LH201C-ZA | 32LH2010-ZB | ||
| Dimensions(Largeur x Hauteur xProfondeur) | avec le socle | 6670 mm x 504,0 mm x 224,0 mm | 6670 mm x 507,0 mm x 211,0 mm | 805,0 mm x 583,0 mm x 224,0 mm | 805,0 mm x 586,0 mm x 211,0 mm |
| sans le socle | 6670 mm x 446,2 mm x 80,0 mm | 6670 mm x 446,2 mm x 80,0 mm | 805,0 mm x 528,0 mm x 79,9mm | 805,0 mm x 528,0 mm x 79,9mm | |
| Poids | avec le socle | 8,9 kg | 8,9 kg | 11,5 kg | 11,5 kg |
| sans le socle | 7,8 kg | 7,8 kg | 10,3 kg | 10,3 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz110 W | AC 100-240 V~ 50 / 60 Hz110 W | AC 100-240 V~ 50 / 60 Hz150 W | AC 100-240 V~ 50 / 60 Hz150 W | |
| MODELES | 37LH20** | 42LH20** | |||
| 37LH2000-ZA37LH2020-ZC37LH201C-ZA | 37LH2010-ZB | 42LH2000-ZA42LH2020-ZC42LH201C-ZA | 42LH2010-ZB | ||
| Dimensions(Largeur x Hauteur xProfondeur) | avec le socle | 922,0 mm x 659,0 mm x 297,0 mm | 922,0 mm x 660,0 mm x 270,6 mm | 1028,0 mm x 715,4 mm x 297,0 mm | 1028,0 mm x 716,4 mm x 270,6 mm |
| sans le socle | 922,0 mm x 595,0 mm x 88,0 mm | 922,0 mm x 595,0 mm x 88,0 mm | 1028,0 mm x 655,0 mm x 88,7 mm | 1028,0 mm x 655,0 mm x 88,7 mm | |
| Poids | avec le socle | 14,8 kg | 14,8 kg | 18,0 kg | 18,0 kg |
| sans le socle | 13,0 kg | 13,0 kg | 16,2 kg | 16,2 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz180 W | AC 100-240 V~ 50 / 60 Hz180 W | AC 100-240 V~ 50 / 60 Hz210 W | AC 100-240 V~ 50 / 60 Hz210 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||||
| Conditiond'environnement | Température de fonctionnement | 0 °C à 40 °CMoins de 80 % | |||
| Humidité de fonctionnement | |||||
| Température de stockage | -20 °C à 60 °CMoins de 85 % | ||||
| Humidité de stockage | |||||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 32LH3*** | 37LH3*** | |||
| 32LH3000-ZA32LH3020-ZD32LH3800-ZD32LH301C-ZA | 32LH3010-ZB/32LH3030-ZE/32LH3040-ZG | 37LH3000-ZA37LH3020-ZD37LH3800-ZD37LH301C-ZA | 37LH3010-ZB/37LH3030-ZE/37LH3040-ZG | ||
| Dimensions(Largeur x Hauteur xProfondeur) | avec le socle | 805,0 mm x 583,0 mm x 224,0 mm | 805,0 mm x 586,0 mm x 211,0 mm | 922,0 mm x 659,0 mm x 297,0 mm | 922,0 mm x 660,0 mm x 270,6 mm |
| sans le socle | 805,0 mm x 531,0 mm x 79,9 mm | 805,0 mm x 531,0 mm x 79,9 mm | 922,0 mm x 595,0 mm x 88,0 mm | 922,0 mm x 595,0 mm x 88,0 mm | |
| Poids | avec le socle sans le socle | 12,1 kg11,0 kg | 12,1 kg11,0 kg | 14,9 kg13,1 kg | 14,9 kg13,1 kg |
| Conditions d'alimentationConsommation électrique | AC 100-240 V- 50 / 60 Hz150 W, 110 W (32LH3800) | AC 100-240 V- 50 / 60 Hz150 W | AC 100-240 V- 50 / 60 Hz180 W, 120 W (37LH3800) | AC 100-240 V- 50 / 60 Hz180 W | |
| MODELES | 42LH3*** | 47LH3*** | |||
| 42LH3000-ZA42LH3020-ZD42LH3800-ZD42LH301C-ZA | 42LH3010-ZB/42LH3030-ZE/42LH3040-ZG | 47LH3000-ZA47LH3020-ZD47LH301C-ZA | 47LH3010-ZB/47LH3030-ZE/47LH3040-ZG | ||
| Dimensions(Largeur x Hauteur xProfondeur) | avec le socle | 1028,0 mm x 715,4 mm x 297,0 mm | 1028,0 mm x 716,4 mm x 270,6 mm | 1140,6 mm x 784,8 mm x 337,4 mm | 1140,6 mm x 788,3 mm x 318,9 mm |
| sans le socle | 1028,0 mm x 658,6 mm x 88,7 mm | 1028,0 mm x 658,6 mm x 88,7 mm | 1140,6 mm x 722,9 mm x 99,0 mm | 1140,6 mm x 722,9 mm x 99,0 mm | |
| Poids | avec le socle sans le socle | 18,0 kg16,2 kg | 18,0 kg16,2 kg | 22,5 kg19,9 kg | 22,5 kg19,9 kg |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz210 W, 150 W (42LH3800) | AC 100-240 V~ 50 / 60 Hz210 W | AC 100-240 V~ 50 / 60 Hz280 W | AC 100-240 V~ 50 / 60 Hz280 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |||
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 32LH70** | 37LH70** | |
| 32LH7000-ZA/32LH7010-ZD32LH7020-ZC/32LH7030-ZE | 37LH7000-ZA/37LH7010-ZD37LH7020-ZC/37LH7030-ZE | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 803 mm x 632,9 mm x 284,8 mm | 903 mm x 689,1 mm x 299,5 mm |
| sans le socle | 803 mm x 584,2 mm x 75mm | 903 mm x 639,4 mm x 51,8 mm | |
| Poids | avec le socle | 13,5 kg | 16,2 kg |
| sans le socle | 11,6 kg | 14,1 kg | |
| Conditions d'alimentationConsommation électricque | AC 100-240 V~ 50 / 60 Hz150 W | AC 100-240 V~ 50 / 60 Hz180 W | |
| MODELES | 42LH70** | 47LH70** | |
| 42LH7000-ZA/42LH7010-ZD42LH7020-ZC/42LH7030-ZE | 47LH7000-ZA/47LH7010-ZD47LH7020-ZC/47LH7030-ZE | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1009,7 mm x 753,6 mm x 334,4 mm | 1123,5 mm x 823,4 mm x 372,8 mm |
| sans le socle | 1009,7 mm x 695,4 mm x 39,7 mm | 1123,5 mm x 765,4 mm x 40,9 mm | |
| Poids | avec le socle | 19,8 kg | 26,4 kg |
| sans le socle | 17,2 kg | 22,8 kg | |
| Conditions d'alimentationConsommation électricque | AC 100-240 V~ 50 / 60 Hz230 W | AC 100-240 V~ 50 / 60 Hz300 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||
| Fichiers vidéo pris en charge | Voir page 104 | ||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 32LH49** | 37LH49** | |
| 32LH4900-ZD | 37LH4900-ZD | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 804,4 mm x 589,1 mm x 210,9 mm | 924,7 mm x 667,7 mm x 270,6mm |
| sans le socle | 804,4 mm x 529,2 mm x 81,0mm | 924,7 mm x 599,9 mm x 89,6mm | |
| Poids | avec le socle | 12,7 kg | 15,8 kg |
| sans le socle | 11,5 kg | 14,0 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz150 W | AC 100-240 V~ 50 / 60 Hz180 W | |
| MODELES | 42LH49** | 47LH49** | |
| 42LH4900-ZD | 47LH4900-ZD | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1036,0 mm x 722,3 mm x 270,6 mm | 1153,2 mm x 793,3 mm x 319,0mm |
| sans le socle | 1036,0 mm x 655,4 mm x 89,8mm | 1153,2 mm x 719,0 mm x 99,8mm | |
| Poids | avec le socle | 18,9 kg | 22,2 kg |
| sans le socle | 17,1 kg | 19,6 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz210 W | AC 100-240 V~ 50 / 60 Hz260 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||
| Fichiers video pris en charge | Voir page 104 | ||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 32LF25** | 37LF25** | |||
| 32LF2500-ZA | 32LF2510-ZB | 37LF2500-ZA | 37LF2510-ZB | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 801,8 mm x 604,2 mm x 2278 mm | 801,8 mm x 604,2 mm x 2273 mm | 919,6 mm x 682,3 mm x 289,0 mm | 919,6 mm x 682,3 mm x 293,8 mm |
| sans le socle | 801,8 mm x 544,1 mm x 79,0 mm | 801,8 mm x 544,1 mm x 79,0 mm | 919,6 mm x 610,3 mm x 89,0 mm | 919,6 mm x 610,3 mm x 89,0 mm | |
| Poids | avec le socle | 13,4 kg | 13,4 kg | 18,8 kg | 18,8 kg |
| sans le socle | 11,9 kg | 11,9 kg | 16,2 kg | 16,2 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz150 W | AC 100-240 V~ 50 / 60 Hz150 W | AC 100-240 V~ 50 / 60 Hz180 W | AC 100-240 V~ 50 / 60 Hz180 W | |
| MODELES | 42LF25** | ||||
| 42LF2500-ZA | 42LF2510-ZB | ||||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1032,8 mm x 742,3 mm x 289,0 mm | 1032,8 mm x 742,3 mm x 293,8 mm | ||
| sans le socle | 1032,8 mm x 670,1 mm x 92,0 mm | 1032,8 mm x 670,1 mm x 92,0 mm | |||
| Poids | avec le socle | 23,6 kg | 23,6 kg | ||
| sans le socle | 21,0 kg | 21,0 kg | |||
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz210 W | AC 100-240 V~ 50 / 60 Hz210 W | |||
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |||
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 32LG2*** | 37LG2*** | 42LG2*** | |
| 32LG2100-ZA | 37LG2100-ZA | 42LG2100-ZA | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 801,8 mm x 604,2 mm x 227,3 mm | 919,6 mm x 682,3 mm x 293,8 mm | 1032,8 mm x 742,3 mm x 293,8 mm |
| sans le socle | 801,8 mm x 544,1 mm x 79,0 mm | 919,6 mm x 610,3 mm x 89,0 mm | 1032,8 mm x 670,1 mm x 92,0 mm | |
| Poids | avec le socle | 13,4 kg | 18,8 kg | 23,6 kg |
| sans le socle | 11,9 kg | 16,2 kg | 21,0 kg | |
| Conditions d'alimentationConsommation électricité | AC 100-240 V- 50/60 Hz | AC 100-240 V- 50/60 Hz | AC 100-240 V- 50/60 Hz | |
| 150 W | 180 W | 210 W | ||
| MODELES | 19LD3** | 22LD3** | ||
| 19LD320-ZA | 22LD320-ZA | |||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 462,4 mm x 353,0 mm x 171,0 mm | 533,4 mm x 397,0 mm x 171,0 mm | |
| sans le socle | 462,4 mm x 308,0 mm x 65,0 mm | 533,4 mm x 351,7 mm x 65,0 mm | ||
| Poids | avec le socle | 3,8 kg | 4,8 kg | |
| sans le socle | 3,6 kg | 4,6 kg | ||
| Conditions d'alimentationConsommation électricité | AC 100-240 V- 50 / 60 Hz30 W | AC 100-240 V- 50 / 60 Hz50 W | ||
| MODELES | 26LD3** | 32LD3** | ||
| 26LD320-ZA | 32LD320-ZA | |||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 667,0 mm x 504,0 mm x 224,0 mm | 805,0 mm x 583,0 mm x 224,0 mm | |
| sans le socle | 667,0 mm x 446,2 mm x 80,0 mm | 805,0 mm x 528,0 mm x 79,9 mm | ||
| Poids | avec le socle | 8,9 kg | 11,5 kg | |
| sans le socle | 7,8 kg | 10,3 kg | ||
| Conditions d'alimentationConsommation électricité | AC 100-240 V- 50 / 60 Hz100 W | AC 100-240 V- 50 / 60 Hz120 W | ||
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | |||
| Conditiond'environnement | Température de fonctionnement | 0 °C à 40 °CMoins de 80 % | ||
| Humidité de fonctionnement | ||||
| Température de stockage | -20 °C à 60 °CMoins de 85 % | |||
| Humidité de stockage | ||||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 50PS70** | 60PS70** | |
| 50PS7000-ZA | 60PS7000-ZA | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1228,8 mm x 835,8 mm x 309 mm | 1465,4 mm x 986,4 mm x 371 mm |
| sans le socle | 1228,8 mm x 784,5 mm x 78,9 mm | 1465,4 mm x 932,2 mm x 82,1 mm | |
| Poids | avec le socle | 38,1 kg | 53,3 kg |
| sans le socle | 34,1 kg | 46,3 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz490 W | AC 100-240 V~ 50 / 60 Hz580 W | |
| MODELES | 50PS80** | 60PS80** | |
| 50PS8000-ZA | 60PS8000-ZA | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1228,8 mm x 835,8 mm x 309 mm | 1465,4 mm x 986,4 mm x 371 mm |
| sans le socle | 1228,8 mm x 795,1 mm x 78,9 mm | 1465,4 mm x 926,7 mm x 82,1 mm | |
| Poids | avec le socle | 38,3 kg | 53,6 kg |
| sans le socle | 34,3 kg | 46,6 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz490 W | AC 100-240 V~ 50 / 60 Hz580 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||
| Fichiers vidéo pris en charge | Voir page 104 | ||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 42PQ35** | 50PQ35** | |
| 42PQ3500-ZB | 50PQ3500-ZB | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1031,2 mm x 720,9 mm x 308,0 mm | 1216,7 mm x 818,1 mm x 353,0 mm |
| sans le socle | 1031,2 mm x 656,7 mm x 80,8mm | 1216,7 mm x 759,0 mm x 83,0 mm | |
| Poids | avec le socle | 24,3 kg | 33,7 kg |
| sans le socle | 22,2 kg | 31,2 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz320 W | AC 100-240 V~ 50 / 60 Hz430 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||
| Fichiers video pris en charge | Voir page 104 | ||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| MODELES | 42PQ65** | 50PS65** | |
| 42PQ6500-ZA | 50PS6500-ZA | ||
| Dimensions(Largeur x Hauteur x Profondeur) | avec le socle | 1040,8 mm x 725,8 mm x 308 mm | 1228,8 mm x 824,6 mm x 353,0 mm |
| sans le socle | 1040,8 mm x 669,2 mm x 76,8 mm | 1228,8 mm x 772,0 mm x 78,9 mm | |
| Poids | avec le socle | 25,3 kg | 36,3 kg |
| sans le socle | 23,3 kg | 33,8 kg | |
| Conditions d'alimentationConsommation électrique | AC 100-240 V~ 50 / 60 Hz320 W | AC 100-240 V~ 50 / 60 Hz490 W | |
| Taille du module CI(Largeur x Hauteur x Profondeur) | 100,0 mm x 55,0 mm x 5,0 mm | ||
| Conditiond'environnement | Température de fonctionnementHumidité de fonctionnement | 0 °C à 40 °CMoins de 80 % | |
| Température de stockageHumidité de stockage | -20 °C à 60 °CMoins de 85 % | ||
| Fichiers video pris en charge | Voir page 104 | ||
Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.
| Téléviseur numérique | Téléviseur analogique | |
| Système TV | DVB-T | PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L' |
| DVB-C (Suède, Finande uniquement) | ||
| Couverture de chaînes | VHF, UHF | VHF : E2 à E12, UHF : E21 à E69, CATV : S1 à S20, HYPER : S21 à S47 |
| Impédance de l'antenne extérieure | 75 Ω | 75 Ω |
CODES infrarouge
Cet accessoire n'est pas disponible pour tous les modèles.
| Code (Héxa) | Fonction | Remarque |
| 95 | ENERGY SAVING | Touche de la télécommande |
| 08 | POWER | Touche de la télécommande (marche/arrêt) |
| 0B | INPUT | Touche de la télécommande |
| 79 | RATIO | Touche de la télécommande |
| F0 | TV/RAD | Touche de la télécommande |
| 45 | Q.MENU | Touche de la télécommande |
| 43 | MENU | Touche de la télécommande |
| AB | GUIDE | Touche de la télécommande |
| 40 | Haut (Â) | Touche de la télécommande |
| 41 | Bas (✓) | Touche de la télécommande |
| 07 | Gauche (<) | Touche de la télécommande |
| 06 | Droit (> ) | Touche de la télécommande |
| 44 | OK(◎) | Touche de la télécommande |
| 28 | RETURN/EXIT | Touche de la télécommande |
| AA | INFO ① | Touche de la télécommande |
| 30 | AV MODE | Touche de la télécommande |
| 02 | Δ+ | Touche de la télécommande |
| 03 | Δ- | Touche de la télécommande |
| 1E | FAV (MARK) | Touche de la télécommande |
| 09 | MUTE | Touche de la télécommande |
| 00 | P ∧ | Touche de la télécommande |
| 01 | P ∨ | Touche de la télécommande |
| 10~19 | Touches numériotées 0~9 | Touche de la télécommande |
| 53 | LIST | Touche de la télécommande |
| 1A | Q.VIEW | Touche de la télécommande |
| 72 | ROUGE | Touche de la télécommande |
| 71 | ERTE | Touche de la télécommande |
| 63 | JAUNE | Touche de la télécommande |
| 61 | BLEUE | Touche de la télécommande |
| 20 | TEXT | Touche de la télécommande |
| 21 | T.OPT(T.Option) | Touche de la télécommande |
| 39 | SUBTITLE | Touche de la télécommande |
| 7E | SIMPLINK | Touche de la télécommande |
| 65 | FREEZE | Touche de la télécommande |
Installation du dispositif rs-232c
Raccordez la prise d'entrée RS-232C (port série) à un système de commande externe (tel qu'un ordinateur ou un système de commande A/V) pour contrôler les fonctions du téléviseur en externe.
Raccordez le port série du système externe à la prise RS-232C, à l'arrière du téléviseur.
Remarque: câble de raccordement RS-232C n'est pas fourni avec le téléviseur.
Type de connecteur : D-Sub 9 broches mâle
| N° | Nom de broche |
| 1 | Pas de connexion |
| 2 | RXD (réception de données) |
| 3 | TXD (envoi de données) |
| 4 | DTR (terminal de données prêt) |
| 5 | GND (terre) |
| 6 | DSR (données prêtes) |
| 7 | RTS (préts à envoyer) |
| 8 | CTS (préts à émettre) |
| 9 | Pas de connexion |
Configurations RS-232C
Configurations 7 fils (cable RS-232C standard)
| PC | TV | ||
| RXD | 2 | 3 | TXD |
| TXD | 3 | 2 | RXD |
| GND | 5 | 5 | GND |
| DTR | 4 | 6 | DSR |
| DSR | 6 | 4 | DTR |
| RTS | 7 | 8 | CTS |
| CTS | 8 | 7 | RTS |
| D-Sub 9 | D-Sub 9 |
Configurations 3 fils (non standard)
| PC | TV | ||
| RXD | 2●3 | 3 | TXD |
| TXD | 3●2 | 2 | RXD |
| GND | 5●5 | 5 | GND |
| DTR | 4 | 6 | DTR |
| DSR | 6 | 4 | DSR |
| RTS | 7 | 7 | RTS |
| CTS | 8 | 8 | CTS |
| D-Sub 9 | D-Sub 9 |
Utilisez cette fonction pour spécifier un numéro d'identification du téléviseur.
Consultez "Mappage réel des données" p. 175
Sélectionner OPTION.
Sélectionner Set ID (Définir un identifiant).
Régler la définition de l'identifiant pour désirer le numéro d'identification du téléviseur souhaité.
La plage de réglage pour la définition de l'identifiant va de 1 à 99.
- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
Paramètres de communication
Débit en baud : 9600 bps (UART - émetteur-récepteur universel asynchrone) Code de communication : code ASCII Utilisez un câble croisé (inversé). Longueur des données : 8 bits - Parité : aucune Bit d'arrêt : 1 bit
Liste des références de commandes
| COMMANDE COMMANDE | DONNÉES (Hexadécimales) | ||
| 1 | 2 | ||
| 01. Marche | k | a | 00 à 01 |
| 02. Format de l'image | k | c | Voir page 173 |
| 03. Écran vide | k | d | 00 à 01 |
| 04. Volume muet | k | e | 00 à 01 |
| 05. Contrôle du volume | k | f | 00 à 64 |
| 06. Contraste | k | g | 00 à 64 |
| 07. Luminosité | k | h | 00 à 64 |
| 08. Couleur | k | i | 00 à 64 |
| 09. Teinte | k | j | 00 à 64 |
| 10. Nettété | k | k | 00 à 64 |
| 11. Sélection OSD | k | l | 00 à 01 |
| 12. Mode de blocage de la télécommande | k | m | 00 à 01 |
| 13. Aigus | k | r | 00 à 64 |
| 14. Graves | k | s | 00 à 64 |
| 15. Balance | k | t | 00 à 64 |
| 16. Température de couleur | k | u | 00 à 02 |
| 17. Méthode ISM | j | p | Voir page 175 |
| 18. Économie d'énergie | j | q | 00 à 04 |
| 19. Configuration automatique | j | u | 01 |
| 20. Syntonisation | m | a | Voir page 175 |
| 21. Ajouter/sauter un canal | m | b | 00 à 01 |
| 22. Clé | m | c | Code Clé |
| 23. Rétroéclairage | m | g | 00 à 64 |
| 24. Sélection de l'entrée (principal) | x | b | Voir page 176 |
Protocole de transmission/reception
Transmission
- [Command 1] : première commande. (j, k, m ou x)
- [Command 2] : seconde commande.
- [Set ID]: vous pouvez régler cette fonction pour qu'elle désigne l'identificateur du téléviseur désiré, dans le menu spécifique. La plage de réglage va de 1 à 99. Si vous sélectionnez l'identifiant "0", vous pouvez contrôler tous les téléviseurs raccordés. L'identifiant (Set ID) est indiqué en décimales (1 à 99) dans le menu et en hexadécimales (0x0 à 0x63), dans le protocole de transmission/reception.
- [DATA]: pour transmettre des données de commande. Transmettre "FF" pour voir l'état des commandes
- [Cr]: retour chariot.
Code ASCII "0x0D" * [ ]: ASCII code "espace (0x20)"
Accusé de réception OK
[Command2][Set ID][OK][Data][x]
- Le téléviseur transmet un accusé de réception (ACK) de ce format quand il reçoit des données normales. Si les données reçues sont en mode lecture, il indique l'état actuel des données. Si ces données sont en mode écriture, ce sont celles de l'ordinateur.
Accusé de réception d'erreur
[Command2][Set ID][NG][Data][x]
- Le téléviseur transmet un accusé de réception (ACK) de ce format quand il reçoit des erreurs de communication ou des données anormales de fonctions non viables.
Donnée 00 : code non autorisé
01. Marche/arrêt (commande : k a)
Pour allumer et éteindre le téléviseur.
Transmission
[K][A][ ][Set ID][ ][Data][Cr]
Donnée 00: éteint 01: allumé
Accusé de réception
[Set ID][OK/NG][Data][x]
Pour montrer si le poste est allumé ou non.
Transmission
[k][a] [Set ID] [FF] [Cr]
Accusé de réception
[Set ID][OK/NG][Data][x]
- De la même manière, pour les autres fonctions, si les données 'FF' sont transmises selon ce format, le retard des données d'accusé de réception indique l'état de chaque fonction.
- Un avis de confirmation, un avis d'erreur et d'autres messages peuvent s'afficher sur l'écran à la mise sous tension du télévisueur.
02. Format de l'image (commande : k c) (taille de l'image principale)
Pour régler le format de l'écran.
Vous pouvez également régler le format de l'écran en utilisant la fonction Format de l'image dans le menu rapide (Q. MENU) ou le menu IMAGE.
Transmission
[Set ID] [Data]
Donnée 01 : Écran normal (4:3) 07 : 14:9
02: Écran large (16:9) 09: Plein écran
04: Zoom OB: Signal original
06: Format original 10à1F: Zoom cinéma 1 à 16
Accusé de réception
[Set ID][OK/NG][Data][x]
- En mode PC, seuls les formats 16:9 et 4:3 sont disponibles.
- En mode DTV/HDMI (1080i 50Hz/60Hz, 720p 50Hz/60Hz, 1080p 24Hz/30Hz/50Hz/60Hz) et composantes (720p, 1080i, 1080p 50Hz/60Hz) la fonction Signal original est disponible.
- La fonction Full Wide n'est prise en charge que pour ATV, AV1,2,3.
03. Écran vide (commande : k d)
Pour permettre l'écran en sommeil ou la réactiver.
Transmission
[K][D] [Set ID] [Data] [Cr]
Donnée 00 : écran actif (activé)
Vidéo désactivée
01 : écran en sommeil (désactivation)
10 : Vidéo activée
Accusé réception
[Set ID][OK/NG][Data][x]
- Si « video mute on » uniquement, le téléviseur produit un affichage à l'écran OSD (On Screen Display). Mais si « Screen mute on », le téléviseur n'affiche pas d'OSD.
04. Volume muet (commande: k e)
Pour allumer ou éteindre le son.
Vous pouvez aussi éteindre le son avec la touche MUTE (MUET) de la télécommande.
Transmission
[Set ID][Data]
Donnée 00 : volume actif
01 : volume désactivé (muet)
Accusé de réception
[Set ID][OK/NG][Data][x]
05. Contrôle du volume (commande : k f)
Pour régler le volume.
Vous pouvez également régler le volume à l'aide des touches VOLUME de la télécommande.
Transmission
[Set ID] [Data] [Cr]
Donnée Min : 00 à Max : 64
- Consultez "Mappage réel des données", page 175.
Accusé de réception
[Set ID][OK/NG][Data][x]
06. Contraste (commande: kg)
Vous pouvez aussi régler le contraste dans le menu IMAGE.
Transmission
[Set ID] [Data] Cr
Donnée Min: 0 à Max: 64
- Consultez "Mappage réel des données", page 175.
Accusé de réception
[Set ID][OK/NG][Data][x]
07. Luminosité (commande: k h)
Pour régler la luminosité de l'écran. Vous pouvez aussi régler la luminosité dans le menu IMAGE.
Transmission
[Set ID] [Data] [Cr]
Données Min : 00 à Max : 64
- Consultez "Mappage réel des données", page 175.
Accusé de réception
[Set ID][OK/NG][Data][x]
08. Couleur (commande: ki)
Vous pouvez aussi régler la couleur dans le menu IMAGE.
Transmission
[k][i] [Set ID] [Data][Cr]
Donnée Min : 00 à Max : 64
- Consultez "Mappage réel des données", page 175.
Accusé de réception
[Set ID][OK/NG][Data][x]
09. Teinte (commande: k j)
Pour régler la teinte de l'écran. Vous pouvez aussi régler la teinte dans le menu IMAGE.
Transmission
[k][j] [Set ID] [Data][Cr]
Donnée Rouge:00àVert:64
- Consultez "Mappage réel des données", page 175.
Accusé de réception
[Set ID][OK/NG][Data][x]
10. Netteté (commande: k k)
Pour régler la netteté de l'écran. Vous pouvez aussi régler la netteté dans le menu IMAGE.
Transmission
[Set ID] [Data] [Cr]
Donnée Min:00àMax:64
- Consultez "Mappage réel des données", page 175.
Accusé de réception
[k] [Set ID] [OK/NG] [Data] [x]
11. Sélection OSD (commande : k l)
Pour activer ou désactiver le menu à l'écran (OSD).
Transmission
[K][L][ ][Set ID][ ][Data][Cr]
Donnée 00: OSD (menu à l'écran) désactivé 01: OSD (menu à l'écran) activé
Accusé de réception
[I] [Set ID] [OK/NG] [Data] [x]
12. Mode de blocage de la télécommande (commande: km)
Permet de verrouiller les touches du téléviseur et de la télécommande.
Transmission
[k][m] [Set ID] [Data] [Cr]
Donnée 00 : Blocage désactivé 01 : Blocage activé
Accusé de réception
[Set ID][OK/NG][Data][x]
- Si vous n'utilisez pas la télécommande, utilisez
- La « Power key » locale ne fonctionnera pas correctement.
13. Aigus (commande: k r)
Permet de régler le niveau des aigus.
Voulez égallement régler les aigus dans le menu SON.
Transmission
[Set ID] [Data] [Cr]
Donnée Min : 00 à Max : 64
- Consultez "Mappage réel des données", page 175.
Accusé de réception
[Set ID][OK/NG][Data][x]
14. Graves (commande: k s)
Permet de régler le niveau des graves.
Vous pouvez également régler les graves dans le menu SON.
Transmission
[Set ID] [Data] Cr
Donnée Min : 00 à Max : 64
- Consultez "Mappage réel des données", page 175.
Accusé de réception
[Set ID][OK/NG][Data][x]
15. Balance (commande: kt)
Permet de régler la balance. Vous pouvez également régler la balance à partir du menu SON.
Transmission
[Set ID] [Data] Cr
Donnée Min : 00 à Max : 64
- Consultez "Mappage réel des données", page 175.
Accusé de réception
[Set ID][OK/NG][Data][x]
16. Température de couleur (commande: k u)
Permet de régler la température de couleur. Vous pouvez également régler la température de couleur dans le menu IMAGE.
Transmission
[k][u] [Set ID] [Data][Cr]
Donnée 00: Moyen 01: Froid 02: Chaud
Accusé de réception
[Set ID][OK/NG][Data][x]
17. Méthode ISM (modèles de téléviseur plasma)(commande : j p)
Pour contrôler la méthode ISM. Vous pouvez également régler la fonction Méthode ISM dans le menu OPTION.
Transmission
[ j ] [ p ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]
Donnée 02: Orbiter
04: Céruse
08: Normal
20: Décalage de couleur
Accusé de réception
[ p ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]
18. Économie d'énergie (command: j q)
Permet de réduire la consommation d'énergie du téléviseur. Vous pouvez également régler l'économie d'énergie dans le menu OPTION.
Transmission
[Set ID][Data][Cr]
| Fonction d'économie d'énergie | Niveau | Description | |||||||
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 | ||
| 0 | 0 | 0 | 0 | Économie d'énergie | 0 | 0 | 0 | 0 | Arrêt |
| 0 | 0 | 0 | 0 | Économie d'énergie | 0 | 0 | 0 | 1 | Minimum |
| 0 | 0 | 0 | 0 | Économie d'énergie | 0 | 0 | 1 | 0 | Moyen |
| 0 | 0 | 0 | 0 | Économie d'énergie | 0 | 0 | 1 | 1 | Maximum |
| 0 | 0 | 0 | 0 | Économie d'énergie | 0 | 1 | 0 | 0 | Automatique |
| 0 | 0 | 0 | 0 | Économie d'énergie | 0 | 1 | 0 | 1 | Écran désactif(televiseur LCD/LED LCD TV uniquement) |
| 0 | 0 | 0 | 1 | Capteur intelligent | 0 | 0 | 0 | 0 | Bas(téléviseur plasma uniquement) |
| 0 | 0 | 0 | 1 | Capteur intelligent | 0 | 0 | 0 | 1 | Moyen(téléviseur plasma uniquement) |
| 0 | 0 | 0 | 1 | Capteur intelligent | 0 | 0 | 1 | 0 | Haut(téléviseur plasma uniquement) |
Accusé de réception
[Q][ ][Set ID][ ][OK/NG][Data][X]
19. Réglage automatique (commande: ju)
- Cette fonction permet de régler automatiquement la position de l'image et de minimiser le tremblement de l'image. Elle ne peut être utilisée qu'en mode RVB (PC).
Transmission
[ j ] [ u ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]
Donnée 01 : Validation
Accusé de réception
[ u ] [ ] [ Set I D ] [ ] [ OK / NG ] [ Data ] [ x ]
20. Syntonisation (commande : m a)
Permet de sélectionner les chaînes selon le nombre physique suivant.
Transmission
[ m ] [ a ] [ ] [ SetID ] [ ] [ Data0 ] [ ] [ Data1 ] [ ] [ Data2 ] [ Cr ]
Donnée 00 : données de la chaîne supérieure
Donnée 01 : données de la chaîne inférieure ex. No. 47 -> 00 2F (2FH)
No. 394 -> 01 8A (18AH),
DTV No. 0 -> Indifférent
Donnée 02 0x00 : ATV principal
0x10 : DTV principal
0x20: Radio
Plage de données de la chaîne
Analogique - Min: 00 à Max: 63 (0 à 99)
Numérique - Min: 00 à Max: 3E7 (0 à 999)
(a l'exception de la Suède, la Finlande, la Norvège, le)
Danemark, l'Irlande)
Numérique - Min: 00 à Max: 270F (0 à 9999)
(Uniquement Suède, Finlande, Norvège, Danemark, Irlande)
Accusé de réception
[ a ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]
Donnée Min: 00 à Max: 7DH
21. Ajouter/sauter un canal (commande: m b)
Pour "sauter" la chaîne en cours.
Transmission
[ m ] [ b ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]
Donnée 00: Sauter 01: Ajouter
Accusé de réception
[ b ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]
- Mappage réel des données 1
00: Étape 0
A: Étape 10 (Set ID 10)
F: Étape 15 (Set ID 15)
10: Étape 16 (Set ID 16)
64: Étape 100
6E: Étape 110
73: Étape 115
74: Etape 116
C7: Étape 199
FE: Étape 254
FF : Etape 255
- Mappage réel des données 2
00:-40
01: -39
02:-38
28:0
4E: +38
4F: +39
50:+40
22. Clé (commande : m c)
Pour envoyer le code clé des commandes infrarouge.
Transmission
[ m ] [ c ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]
Donnée : Code clé - Voir page 169.
Accusé de réception
[ c ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]
23. Rétro-éclairage (commande: MG) (téléviseur LCD/LED LCD TV uniquement)
Pour contrôler le rétro-éclairage. Transmission
[ m ] [ g ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]
Données : Min : 00 à Max : 64
Accusé de réception
[ g ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]
24. Sélection de l'entrée (commande : x b) (source d'image principale)
Permet de sélectionner la source d'entrée de l'image principale. Transmission
[ x ] [ b ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]
Donnée : Structure
| MSB | LSB | ||||||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| L'Entrée externe | J | L'Entrée externe Donnée | J | ||||
| Numero d'entrée | Donnée | |||
| 0 | 0 | 0 | 0 | DTV |
| 0 | 0 | 0 | 1 | Analogue |
| 0 | 0 | 1 | 0 | AV |
| 0 | 1 | 0 | 0 | Composantes |
| 0 | 1 | 1 | 0 | RVB |
| 1 | 0 | 0 | 1 | HDMI |
| Numero d'entrée | Donnée | |||
| 0 | 0 | 0 | 0 | Entrée1 |
| 0 | 0 | 0 | 1 | Entrée2 |
| 0 | 0 | 1 | 0 | Entrée3 |
| 0 | 0 | 1 | 1 | Entrée4 |
Accusé de réception
[Set ID][OK/NG][Data][x]
Informations sur les logiciels en code source ouvert
Les exécutables GPL et les bibliothèques LGPL/MPL utilisés dans ce produit sont soumis à des accords de licences GPL2.0/LGPL2.1/MPL1.1 :
Exécutables GPL
- Noyau Linux 2.6
- busybox
- |zo
Bibliotheques LGPL:
- uClibc
- NanoX
LG Electronics propose de vous fournir le code source sur CD-ROM à un tarif couvrant les coûts opérationnels comme la distribution, le coût du support, de l'emballage et de l'expédition sur simple requête par courrier électronique à LG Electronics à l'adresse :
opensource@lge.com
Cette offre est valable pour une période de trois ans à partir de la date de distribution de ce produit par LG Electronics.
Vous pouvez obtenir une copie des licences GPL, LGPL et MPL sur les sites http://www.gnu.org/licenses/old-licenses/gpl-2.0.html, http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html et http://www.mozilla.org/MPL/MPL-1.1.html.
La traduction des licences GPL et LGPL est disponible sur http://www.gnu.org/licenses/old-licenses/gpl-2.0-translations.html, http://www.gnu.org/licenses/old-licenses/lgpl-2.1-translations.html.
Ce logiciel est basé en partie sur le travail de the Independent JPEG Group copyright © 1991 - 1998, Thomas G. Lane.
Ce produit inclut
- Bibliothèque libpng : copyright © 2004 Glenn Randers-Pehrson
- Bibliothèque de compression Zlib : Copyright © 1995-2002 Jean-Loup Gailly et Mark Adler.
- Bibliothèque Tinyxml : copyright (c) 2000-2006 Lee Thomason
