Caractéristiques techniques	Amplificateur de puissance monobloc, 1800 Watts RMS, 1 Ohm stable
Utilisation	Conçu pour alimenter des subwoofers dans des systèmes audio de voiture
Maintenance et réparation	Vérifier régulièrement les connexions et la ventilation, nettoyage des grilles
Sécurité	Utiliser des câbles appropriés pour éviter les surcharges, respecter les limites de puissance
Informations générales	Compatible avec divers systèmes audio, garantie limitée du fabricant

FOIRE AUX QUESTIONS - CX1800.1 KICKER

Comment installer le KICKER CX1800.1 ?

Pour installer le KICKER CX1800.1, commencez par débrancher la batterie de votre véhicule. Connectez ensuite les câbles d'alimentation et de masse au récepteur, puis branchez les câbles des haut-parleurs. Assurez-vous que toutes les connexions sont sécurisées avant de rebrancher la batterie.

Pourquoi le KICKER CX1800.1 ne s'allume-t-il pas ?

Si le KICKER CX1800.1 ne s'allume pas, vérifiez d'abord les connexions d'alimentation. Assurez-vous que le fusible n'est pas grillé et que la batterie est chargée. Si tout semble en ordre, essayez de réinitialiser le récepteur.

Comment régler les niveaux de sortie sur le KICKER CX1800.1 ?

Pour régler les niveaux de sortie, utilisez le potentiomètre de gain situé sur le panneau avant de l'appareil. Tournez-le doucement dans le sens des aiguilles d'une montre pour augmenter le gain et dans le sens inverse pour le diminuer.

Le son du KICKER CX1800.1 est-il déformé, que faire ?

Si vous constatez une déformation du son, vérifiez les réglages de gain et assurez-vous qu'ils ne sont pas trop élevés. Vérifiez également les câbles des haut-parleurs pour détecter d'éventuels courts-circuits ou connexions lâches.

Comment résoudre un problème de surchauffe avec le KICKER CX1800.1 ?

Si le KICKER CX1800.1 surchauffe, assurez-vous qu'il est installé dans un endroit bien ventilé. Vérifiez également que les niveaux de sortie ne sont pas réglés trop haut, car cela peut entraîner une surcharge.

Le KICKER CX1800.1 est-il compatible avec tous les types de haut-parleurs ?

Le KICKER CX1800.1 est compatible avec la plupart des haut-parleurs, mais il est recommandé de vérifier les spécifications de puissance et d'impédance de vos haut-parleurs pour garantir une compatibilité optimale.

Comment effectuer une mise à jour du firmware sur le KICKER CX1800.1 ?

Pour mettre à jour le firmware, visitez le site Web de KICKER, téléchargez la dernière version du firmware et suivez les instructions fournies dans le manuel d'utilisation pour le transfert et l'installation.

Où puis-je trouver le manuel d'utilisation du KICKER CX1800.1 ?

Le manuel d'utilisation du KICKER CX1800.1 est disponible sur le site web de KICKER dans la section des produits. Vous pouvez le télécharger au format PDF.

MODE D'EMPLOI CX1800.1 KICKER

Manuel d'utilisation | Française

AMPLIFICATEUR DE SÉRIE CX.1

MODEL: CXA400.1 | CXA800.1 CXA1200.1 | CXA1800.1

Authorized KICKER Dealer:

Purchase Date:

Model Number:

Serial Number:

Revendeur agréé KICKER :

Date d'achat :

Numéro de modèle de l'amplifi cateur :

Numéro de série de l'amplifi cateur :

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l'ouile de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouile que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouile de façon irréversible. Réglez le volume en faisant prevue de bon sens!

PERFORMANCES

Modèle:

CXA400.1 CXA800.1 CXA1200.1 CXA1800.1

Puissance RMS, Watts

@ 14,4V, 4Ω mono, ≤1 % THD+N

@ 14,4V, 2Ω mono, ≤1 % THD+N

@ 14,4V, 1Ω mono, ≤1 % THD+N

150W x 1 300W x 1 600W x 1 900W x 1

300W x 1 600W x 1 1200W x 1 1800W x 1

400W x 1 800W x 1 1200W x 1 1800W x 1

Longueur [po, cm] 8-1/8, 20,6 8-1/8, 20,6 12, 30,6 13-5/8, 34,6

Spécifi cations communes à tous les modèles :

Hauteur [po, cm] 2-3/8, 5,9

Largeur [po, cm] 6-3/4, 17

Réponse en fréquence [Hz] 25 à 200

Rapport signal-bruit [dB] >95dB, Niveau acoustique pondéré A, cf. : puissance nominale

Sensibilité d'Entrée Bas niveau: 125mV-5V

Haut niveau: 1V–40V

Filtre à coupure électronique Passe-bas variable 50 Hz à 200 Hz, 12 dB/octave

Amplification de basses fréquences

Variable 0–6 dB à 40 Hz

KickEQ™

Filtre subsonique

25 Hz, 24 dB/octave

Basse séparée

Oui (vendu séparément)

REMARQUE : Les amplificateurs mono 2019 CXA sont stables à 1 Ω - puissance +/-10 %. Pour optimiser les performances de votre nouvel amplifi cateur KICKER, il est conseillé d'utiliser des accessoires et des câbles KICKER d'origine.

INSTALLATION

Montage: Choisissez un emplacement de structure saine pour monter votre amplificateur KICKER. Assurez-vous que l'arrière de l'emplacement où vous allez enfoncer les vis ne comporte aucun élément. Choisissez un endroit assurant au moins 10 cm (4 po) de dégagement de ventilation ouverte pour l'amplifi cateur. Si possible, montez l'amplifi cateur dans l'habitacle passager climatisé. Percez quatre trous à l'aide d'un foret de 3 mm (7/64 po) et utilisez les vis n° 8 fournies pour monter l'amplifi cateur.

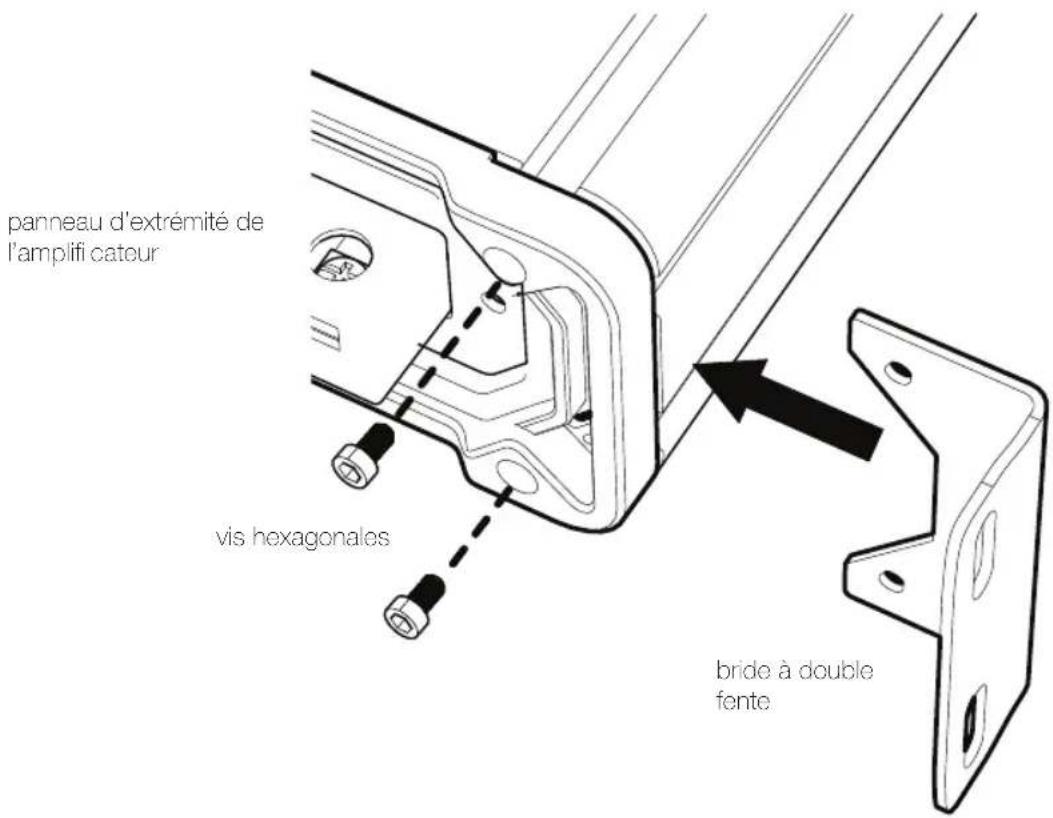

Les amplifi cateurs KICKER CX peuvent également être installés à la verticale, ce qui permet d'économiser de l'espace. Utilisez une clef hexagonale de 2,5 mm (clef Allen) pour desserrer le panneau d'extrémité, retirez les brides existantes ; ensuite, insérez et serrez les brides à double fente sur l'amplificateur, tel qu'illustré sur la page suivante.

panneau d'extrémité de l'amplifi cateur vis hexagonales bride à double fente

Câblage: Débranchez la batterie du véhicule pour éviter un court-circuit. Ensuite, raccordez le fil de masse à l'amplifi cateur. Le fil de masse doit être le plus court possible, de 60 cm (24 po) maximum. Raccordez-le à une partie métallique solide du châssis du véhicule, ne comportant ni peinture ni rouille. Il est recommandé d'ajouter un fil de masse supplémentaire de même calibre (ou de calibre supérieur) entre la borne négative de la batterie et le châssis du véhicule.

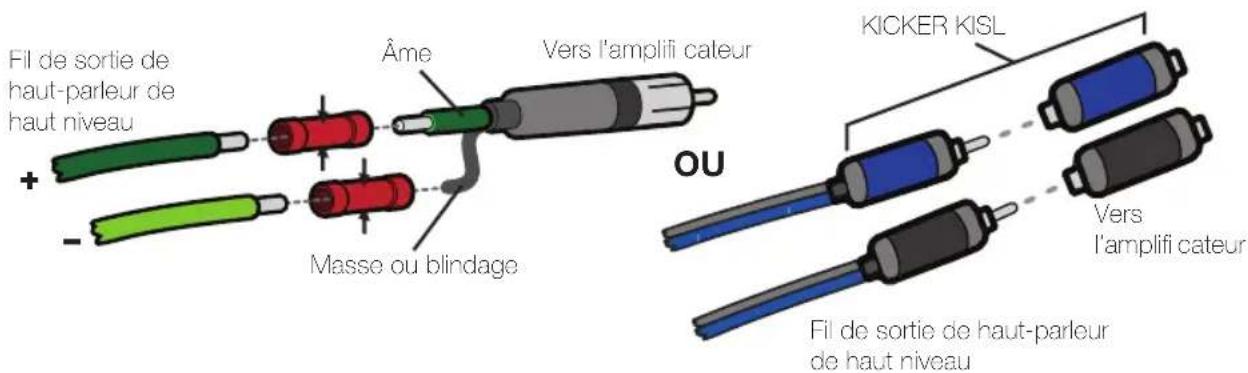

L'amplifi cateur CX est doté de deux entrées RCA différentielles de sensibilité d'entrée qui reçoivent des signaux de haut ou bas niveau à partir de l'appareil source de la stéréo de votre voiture. Le signal peut être transmis à l'amplifi cateur en utilisant les sorties de haut-parleur de haut niveau sur l'appareil source. Réglez le commutateur de niveau d'entrée sur le panneau d'extrémité de l'amplifi cateur à la position « Hl ». Sertissez et soudez les connecteurs RCA à l'extrémité du fi I du haut-parleur venant des sorties de haut-parleur de haut niveau sur l'appareil source et raccordez le fil aux entrées RCA sur le panneau d'extrémité de l'amplificateur, ou de simplifier l'installation avec une KISL KICKER, comme indiqué ci-dessous. Alternativement, vous pouvez connecter les sorties de votre unité source RCA aux entrées de l'amplifi cateur CX RCA. Réglez le commutateur de niveau d'entrée sur le panneau d'extrémité de l'amplifi cateur à la position « LO ». Chacune de ces méthodes d'entrée envoie un signal de sortie à la sortie RCA qui transmet effi cacement le signal audio vers un autre amplifi cateur ou composant. Acheminez le câble du signal audio à l'écart des harnais de câblage d'usine et des autres câblages électriques. Si vous devez éventuellement croiser ces fi Is, procédez à angle droit.

Fil de sortie de haut-parleur de haut niveau + - Âme Masse ou blindage Vers l'amplifi cateur OU KICKER KISL Vers l'amplifi cateur Fil de sortie de haut-parleur de haut niveau

Installez un fusible dans un rayon de 45 cm (18 po) de la batterie directement sur le câble d'alimentation raccordé à votre amplifi cateur. Si vous devez retirer l'amplifi cateur après l'avoir installé dans le véhicule, débranchez toujours le fi I de masse en dernier, en procédant à l'opposé de l'installation.

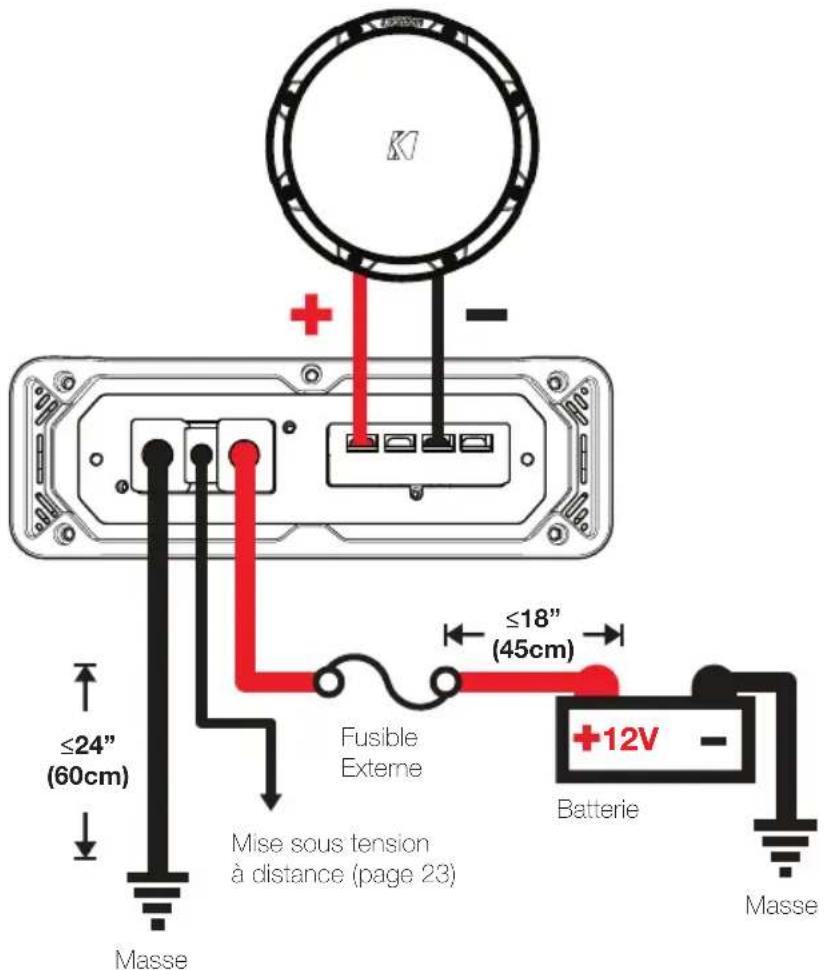

FONCTIONNEMENT MONO

impédance minimum de 1 ohm

Masse ≤24" (60cm) Mise sous tension à distance (page 23) Fusible Externe ≤18" (45cm) Batterie +12V - Masse

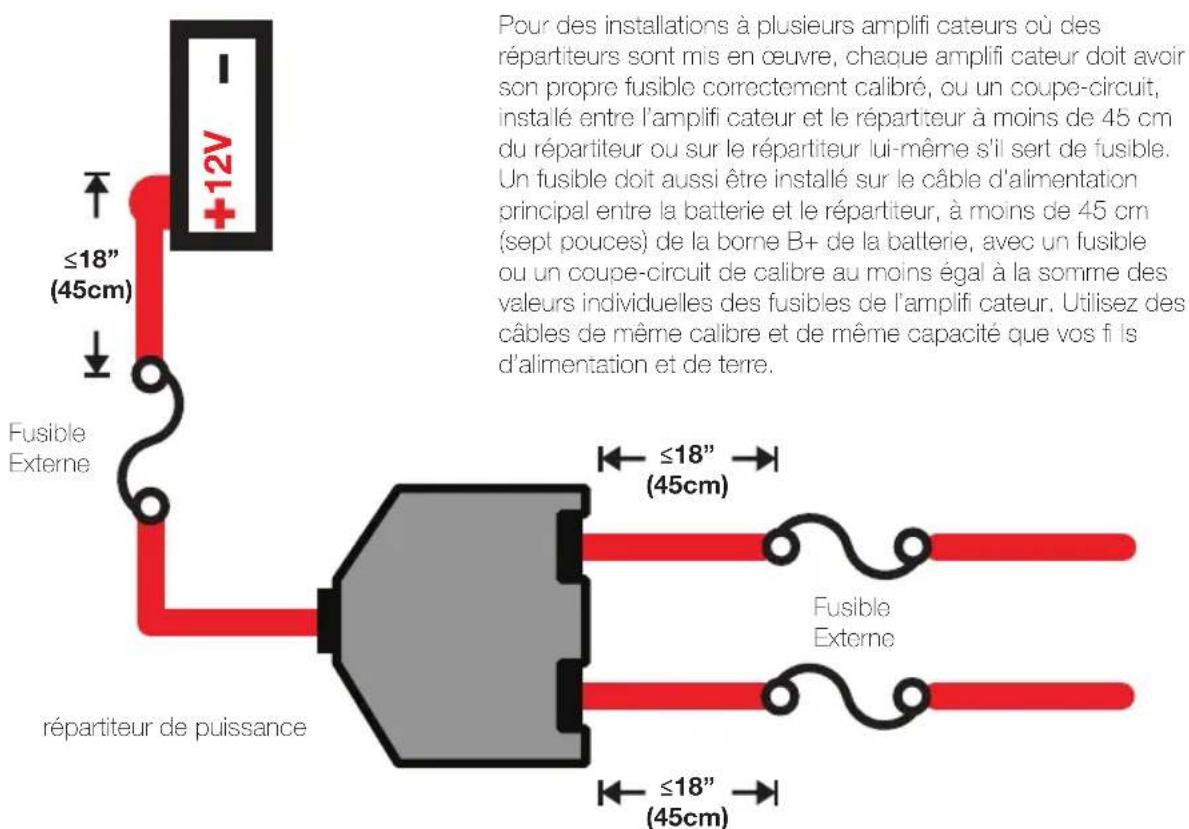

Pour des installations à plusieurs amplifi cateurs où des répartiteurs sont mis en œuvre, chaque amplifi cateur doit avoir son propre fusible correctement calibré, ou un coupe-circuit, installé entre l'amplifi cateur et le répartiteur à moins de 45 cm du répartiteur ou sur le répartiteur lui-même s'il sert de fusible. Un fusible doit aussi être installé sur le câble d'alimentation principal entre la batterie et le répartiteur, à moins de 45 cm (sept pouces) de la borne B+ de la batterie, avec un fusible ou un coupe-circuit de calibre au moins égal à la somme des valeurs individuelles des fusibles de l'amplifi cateur. Utilisez des câbles de même calibre et de même capacité que vos fi is d'alimentation et de terre. +12V ≤18" (45cm) Fusible Externe répartiteur de puissance ≤18" (45cm) Fusible Externe ≤18" (45cm)

Modèle Fusible Externe (non inclus)

Fil de Masse / Alimentation

KICKER Kit de câblage

CXA400.1 1 x 40 Ampères Calibre 8 PK8, CK8

CXA800.1 1 x 80 Ampères Calibre 4 PK4, CK4

CXA1200.1 1 x 100 Ampères Calibre 4 PK4, CK4

CXA1800.1 1 x 150 Ampères Calibre 1/0 PKD1

UTILISATION

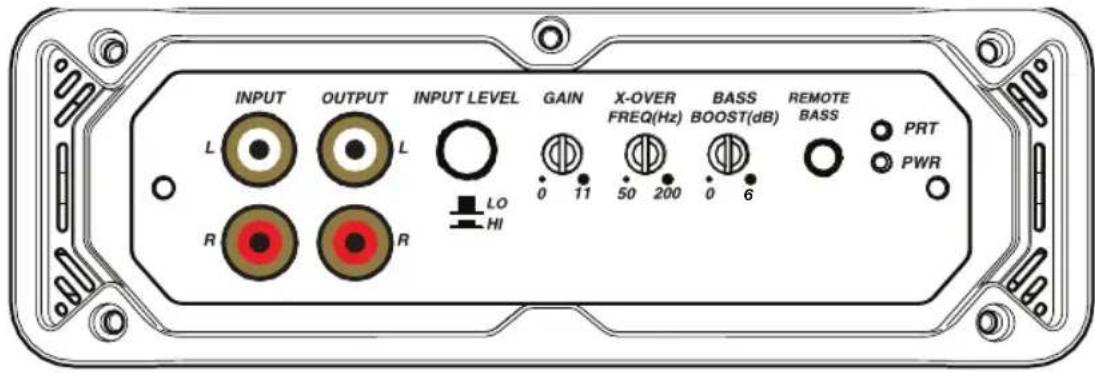

INPUT OUTPUT INPUT LEVEL GAIN X-OVER FREQ(Hz) BASS BOOST(dB) REMOTE BASS PRT PWR L L 0 11 50 200 0 6 R R LO HI

Sélection de Mise sous Tension Automatique : La série CX propose deux modes d'allumage automatique différents ; +12 V et décalage en continu.

• Mise sous Tension à Distance : Faites passer un fi I de calibre 18 à partir du fi I de mise sous tension à distance sur votre appareil source jusqu'à la borne étiquetée REM entre la borne négative et la borne positive d'alimentation de l'amplifi cateur.
• Mise sous Tension en Mode DC Offset : Le mode DC Offset détecte une surtension de >2.5 Volts en provenance des sorties de haut-parleur de niveau haut (HI) quand l'appareil source a été mis en marche.

Niveau d'Entrée : Les entrées RCA sur les amplificateurs KICKER CX acceptent les signaux de niveaux haut et bas à partir de votre appareil source. Si votre appareil source n'est doté que d'une sortie de signal haut niveau, appuyez simplement sur le commutateur de niveau d'entrée sur l'amplifi cateur. Voir la section sur le câblage de ce manuel pour d'autres instructions.

Commande de Filtre : Le changement de style musical sur le côté de l'amplificateur vous permet d'ajuster la fréquence du passe-bas du répartiteur de 50 à 200 Hz. Les paramètres de ces commandes sont subjectifs ; 80 Hz constitue une bonne valeur de départ.

Commande du Gain d'Entrée : La commande du gain d'entrée n'est pas une commande de volume. Elle fait correspondre la sortie de l'appareil source au niveau d'entrée de l'amplificateur. La sortie maximale de l'amplificateur est possible avec le gain dans la position la plus basse. Le réglage incorrect du gain peut entraîner une distorsion de la sortie ou une détérioration prématurée de vos haut-parleurs. Réglez l'appareil source à environ 3/4 du volume (si le réglage de l'appareil source va jusqu'à 30, réglez à 25). Ensuite, augmentez lentement le gain de l'amplifi cateur en faisant toumer le bouton (dans le sens des aiguilles d'une montre) jusqu'à produire une distorsion audible, puis baissez un peu le gain.

Pour régler le gain d'entrée à l'aide d'un oscilloscope ou d'un voltmètre, commencez par éteindre l'amplifi cateur et déconnectez tous les haut-parleurs. Désactivez complètement le bouton de gain (sens inverse des aiguilles d'une montre) et tous les crossovers, ou à leur réglage le moins effi cace. Toumez le bouton boost basse complètement hors tension (sens antihoraire). Si un accessoire de basse est connecté à l'amplifi cateur, allumez-le complètement (dans le sens des aiguilles d'une montre). Assurez-vous que tous les paramètres EQ et DSP de l'unité source, tels que les graves, les aigus, le fader, la position assise, etc. sont définis sur linéaire, plat, central ou désactivé. Allumez l'amplifi cateur. Jouez une onde 0dB sinusoidale à travers votre unité source et augmentez le volume à environ 3/4 du maximum. Les pistes Sine Wave peuvent être téléchargées gratuitement sur KICKER.

com sous l'onglet «Support». Utilisez l'onde sinusoidale 50Hz pour défi nir le gain d'un subwoofer et de l'onde sinusoidale 1kHz pour les enceintes large bande. Réglez votre voltmètre ou votre oscilloscope pour mesurer la tension CA. Placez les sondes du voltmètre sur les bornes de sortie du haut-parleur de l'amplifi cateur. Pendant la lecture de l'onde sinusoidale, tournez lentement le bouton de gain dans le sens des aiguilles d'une montre et observez l'augmentation de la tension alternative sur le voltmètre. Lorsque la tension désirée est affi chée ou que vous commencez à voir la forme d'onde arrêtée, augmentez le gain, éleignez l'amplifi cateur, reconnectez tous les haut-parleurs et réglez les fi Itres sur le réglage souhaité. Votre gain est maintenant réglé pour une puissance maximale non clippée de l'amplifi cateur. Si vous augmentez l'amplitude à l'aide des réglages de l'unité source ou de l'amplifi cation des graves sur l'amplifi cateur, cela introduira de la distorsion et vous devrez recommencer ces étapes.

Commande de l'Augmentation des Graves : La télécommande de l'amplificateur de basses fréquences sur le côté de l'amplifi cateur est conçue pour vous donner un meilleur son, de 0 à 6 dB, à 40 Hz. Le paramétrage de cette commande est subjectif. Si vous le mettez en marche, vous devrez réajuster la télécommande de gain pour éviter de perturber l'amplifi cateur.

Télécommande du Niveau des Graves-CXARC (pas inclus) : Grâce à la télécommande de niveau de basses CXARC facultative, vous avez la capacité de contrôler le niveau d'entrée de votre amplifi cateur à distance. Pour une installation en surface de la télécommande de niveau de basses CXARC, vissez simplement la télécommande à l'emplacement choisi, acheminez ensuite le câble du contrôleur vers la prise « Basses à distance » sur le panneau de commande de l'amplificateur. NE PAS connecter / déconnecter, tandis que l'amplificateur est sous tension.

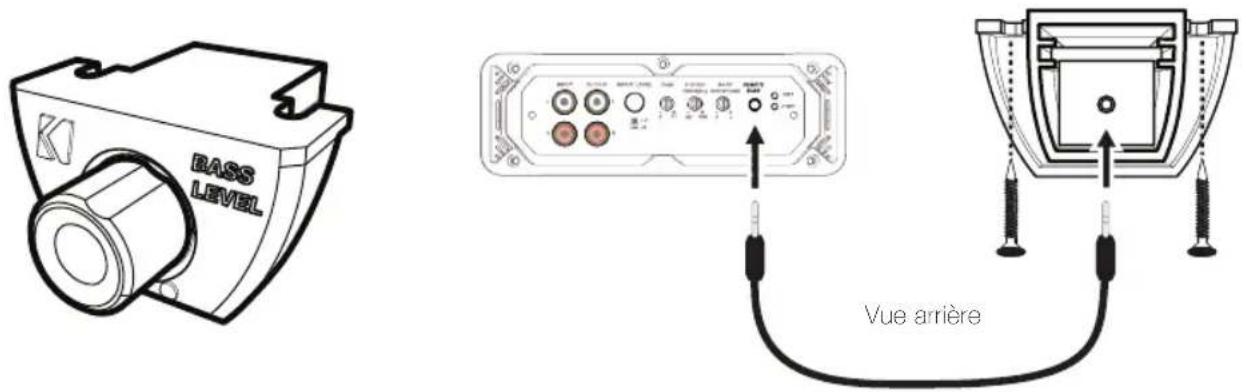

CXARC TÉLÉCOMMANDE DU NIVEAU DES GRAVES INSTALLATION

(Optionnel - CXARC non inclus.)

Installez la télécommande CXARC en surface en utilisant les vis fournies.

BASS LEVEL Vue arrière

Câble de la télécommande passe audio, ne le font pas parallèles à câbles d'alimentation. Raccordez le cordon de raccordement de 1/8 pouces [3.5mm] alimentant la télécommande CXARC et l'entrée « Basses à distance » sur l'amplifi caleur.

EN CAS DE DIFFICULTÉ

Si votre amplifi cateur ne marche pas, vérifi ez d'abord les possibilités évidentes comme les fusibles sautés, les branchements incorrects ou desserrés, le mauvais réglage des commandes de gain et du commutateur du fi litre etc. Se présentent également des DEL d'alimentation (PWR) et de protection (PRT) sur le panneau d'alimentation latéral de votre amplifi cateur KICKER de série CXA. Selon l'état de l'amplifi cateur et le système de charge du véhicule, les DEL clignotent en vert ou rouge. Lorsque la DEL vert est allumée, cela indique que l'amplifi cateur est en marche et qu'il n'y a pas de problème.

DEL vert éteinte, aucune sortie ? En utilisant un volt/ohmmètre (VOM), vérifiez les points suivants :

① Borne d'alimentation +12 volts (entre +12 V et +16 V) ② Borne de mise sous tension à distance (entre +12 V et +16 V) ③ Vérifi ez que les branchements d'alimentation et de masse ne sont pas inversés. ④ La conductivité de la borne de masse. ⑤ L'état des fusibles (aucun fusible sauté).

DEL vert éclairée, aucune sortie ? Vérifi ez les points suivants : ① Branchements RCA ② Testez les sorties de haut-parleur en utilisant un haut-parieur dont vous vous êtes assuré du bon fonctionnement. ③ Remplacez l'appareil source par un appareil dont vous vous êtes assuré du bon fonctionnement. ④ Vérifi ez le passage du signal dans le câble RCA alimentant l'amplifi cateur en utilisant le volt/ohmmètre réglé pour mesurer la tension « c.a. ».

DEL du « protection » clignotante lorsque le volume de la musique est élevé ? La DEL rouge indique une tension faible de la batterie. Vérifi ez tous les branchements du système de charge de votre véhicule. Le remplacement ou la recharge de la batterie (ou encore le remplacement de l'alternateur) de votre véhicule peut s'avérer nécessaire.

DEL du « protection » allumée, aucune sortie ? ① L'amplifi cateur est très chaud = La protection thermique est engagée. Testez l'impédance aux bornes des haut-parleurs en utilisant un volt/ohmmètre (voir les schémas de ce manuel pour des recommandations sur l'impédance minimum et diverses suggestions de câblage pour les haut-parleurs). Vérifi ez également qu'il existe une circulation d'air adéquate autour de l'amplifi cateur ② L'amplifi cateur ne s'arrête que lorsque le véhicule est en marche = La protection de tension est engagée. La tension à l'amplifi cateur ne se situe pas dans la plage de fonctionnement comprise entre 8 et 16 volts. Faites vérifi er le système de recharge et le système électrique du véhicule. ③ L'amplifi cateur ne marche qu'à un niveau sonore faible = La protection anti-court-circuit est engagée. Vérifi ez que les fi les des haut-parleurs ne sont pas en court-circuit entre eux ou avec le châssis du véhicule. Vérifi ez l'état des haut-parleurs ou l'impédance qui ne doit pas tomber en dessous du seuil minimum recommandé.

Aucune sortie d'un canal ? ① Vérifi ez le contrôle de la balance sur l'appareil source ② Vérifi ez les branchements RCA (ou d'entrée de haut-parleur) et les branchements de sortie de haut-parleur pour le canal.

Piaulement prolongé de l'alternateur avec le régime du moteur ? ① Vérifi ez l'état du câble RCA (ou d'entrée de haut-parleur) ② Vérifi ez l'acheminement du câble RCA (ou d'entrée de haut-parleur) ③ Vérifi ez que l'appareil source est correctement mis à la masse ④ Vérifi ez les paramètres de gain et baissez-en la valeur s'ils sont trop élevés.

Réponse réduite des graves ? Inversez le branchement d'un haut-parleur de positif à négatif sur le ou les canaux de la stéréo/du caisson des graves. L'amélioration des graves indique que le haut-parleur était déphasé.

Bruit de fond ? Les amplificateurs KICKER ont été étudiés pour être entièrement compatibles avec les unités de tête de tous les fabricants. Certaines unités de tête peuvent exiger une mise à la masse supplémentaire pour éviter toute interférence avec le signal audio. Pour remédier à ce problème éventuel, il suffi t dans la plupart des cas d'acheminer un fi l de masse à partir des sorties RCA sur l'unité de tête jusqu'au châssis.

ATTENTION : Lorsque vous effectuez une recharge rapide de la batterie du véhicule, assurez-vous que les branchements effectués avec les câbles de recharge rapide sont corrects. Des branchements incorrects peuvent faire sauter les fusibles de l'amplifi cateur et provoquer des pannes dans d'autres systèmes cruciaux du véhicule.

Si vous avez d'autres questions relatives à l'installation ou au fonctionnement de votre nouveau produit KICKER, contactez le revendeur agréé KICKER qui vous l'a vendu. Pour obtenir d'autres conseils sur l'installation, cliquez sur l'onglet SUPPORT de la page d'accueil KICKER, www.kicker.com. Sélectionnez l'onglet TECHNICAL SUPPORT, choisissez le sujet qui vous intéresse et téléchargez ou affi chez les informations correspondantes. Si vous avez d'autres questions, envoyez un message électronique à [e-mail] ou téléphonez aux services techniques en composant le ([phone].

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l'ouïe de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouïe que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens!

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplifi cateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.

P.O. Box 459 • Stillwater, Oklahoma 74076 • USA • (405) 624–8510
