Caractéristiques techniques	Caisson de basses KICKER SoloX 49L7X121RK, puissance maximale de 3000 Watts, impédance de 2 Ohms, diamètre du haut-parleur de 12 pouces.
Utilisation	Conçu pour une utilisation dans des systèmes audio automobile, idéal pour les amateurs de basses profondes et puissantes.
Maintenance et réparation	Vérifiez régulièrement les connexions et l'état du haut-parleur. En cas de défaillance, consultez un professionnel pour la réparation.
Sécurité	Évitez une utilisation excessive de puissance pour prévenir les dommages. Assurez-vous que l'installation respecte les normes de sécurité électrique.
Informations générales	Compatible avec divers amplificateurs, recommandé de lire le manuel d'utilisation pour une installation optimale.

FOIRE AUX QUESTIONS - SoloX 49L7X121RK KICKER

Comment installer le KICKER SoloX 49L7X121RK dans mon véhicule ?

Pour installer le KICKER SoloX 49L7X121RK, commencez par choisir un emplacement adéquat dans votre véhicule. Assurez-vous que le caisson est bien fixé et ne bouge pas pendant la conduite. Connectez les fils d'alimentation et de signal selon le schéma fourni dans le manuel d'utilisation.

Quels sont les spécifications de puissance du KICKER SoloX 49L7X121RK ?

Le KICKER SoloX 49L7X121RK a une puissance nominale de 2000 W RMS et peut atteindre jusqu'à 4000 W en crête. Il est recommandé d'utiliser un amplificateur compatible pour tirer le meilleur parti de ces spécifications.

Comment régler les niveaux de basses pour le KICKER SoloX 49L7X121RK ?

Pour régler les niveaux de basses, utilisez l'équaliseur de votre autoradio ou votre amplificateur. Commencez par un niveau bas et augmentez progressivement jusqu'à ce que vous atteigniez le son souhaité sans distorsion.

Quel type de caisson de basses est recommandé pour le KICKER SoloX 49L7X121RK ?

Le KICKER SoloX 49L7X121RK est conçu pour être utilisé dans un caisson de type bass-reflex ou scellé. Il est recommandé d'utiliser un caisson d'une capacité d'au moins 151 litres pour des performances optimales.

Que faire si le caisson de basses ne fonctionne pas ?

Si le caisson de basses ne fonctionne pas, vérifiez d'abord les connexions électriques, y compris les câbles d'alimentation et de signal. Assurez-vous également que votre amplificateur est allumé et fonctionne correctement.

Comment nettoyer le KICKER SoloX 49L7X121RK ?

Pour nettoyer le KICKER SoloX 49L7X121RK, utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement.

Quelle est la durée de garantie du KICKER SoloX 49L7X121RK ?

Le KICKER SoloX 49L7X121RK est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation de garantie.

Puis-je utiliser le KICKER SoloX 49L7X121RK avec un système audio domestique ?

Le KICKER SoloX 49L7X121RK est principalement conçu pour une utilisation dans un véhicule. Cependant, avec un amplificateur approprié et les connexions adéquates, il peut également être utilisé dans un système audio domestique.

MODE D'EMPLOI SoloX 49L7X121RK KICKER

Spécifications......48

Installation 49

Configuration du câblage ..... 49

Remarques relatives à la construction

de boîtiers....51

Enceintes aérées....54

Kit de remembranage ..... 55

Garantía | Garantie......88

IMPORTANTE MISE EN GARDE POUR LA SÉCURITÉ

UNE UTILISATION CONTINUE ET PROLONGÉE D'UN AMPLIFICATEUR, D'UN HAUT-PARLEUR OU D'UN CAISSON DE GRAVES AVEC UN SON DISTORDU, ÉCRÊTÉ OU EXCESSIF PEUT FAIRE SURCHAUFFER VOTRE SYSTÈME AUDIO, QUI RISQUE DE PRENDRE FEU ET DE CAUSER DE SÉRIEUX DÉGÂTS À VOS COMPOSANTS ET/OU VOTRE VÉHICULE. LES AMPLIFICATEURS REQUIÈRENT UN ÉVENT D'AÉRATION JUSQU'À 10 CM (4 POUCES), LES CAISSONS DE GRAVES DOIVENT ÊTRE MONTÉS AVEC AU MOINS 5 CM (2 POUCE) D'ÉCART ENTRE L'AVANT DU HAUT-PARLEUR ET TOUTE SURFACE. LES PRODUITS KICKER SONT CAPABLES DE PRODUIRE DES NIVEAUX SONORES POUVANT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE ! LE RÉGLAGE D'UN SYSTÈME À UN NIVEAU PRODUISANT UNE DISTORSION AUDIBLE ENDOMMAGE DAVANTAGE L'AUDITION QUE L'ÉCOUTE D'UN SYSTÈME SANS DISTORSION AU MÊME VOLUME. LE SEUIL DE LA DOULEUR INDIQUE TOUJOURS QUE LE NIVEAU SONORE EST TROP ÉLEVÉ ET POURRAIT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE. VEUILLEZ RÉGLER LE VOLUME SONORE EN FAISANT PREUVE DE BON SENS.

Le L7X réinvente la structure de moteur et la puissance admissible massives de la légendaire gamme de caissons de graves L7 SoloX de KICKER avec les concepts d'ingénierie, de matériaux et de design les plus modernes. Si vous recherchez ce qui se fait de mieux en matière de performances SPL et de basses profondes, ne cherchez pas plus loin : découvrez la célèbre gamme de caissons de graves primée de KICKER. Et n'oubliez pas que le haut-parleur ne représente que la moitié de l'équation. Sans l'immense puissance nécessaire pour faire fonctionner ces caissons de graves, vous vous exposez à des problèmes. Utilisez ces caissons de graves avec nos amplificateurs Warhorse haute puissance pour écraser la concurrence et disposer de toutes les basses fréquences que vous recherchez !

Spécifications

L7X10	L7X12	L7X15
Haut-parleur de graves [po, mm]	10, 25	12, 30	15, 38
Puissance d'amplificateur	1 000-2 000	1 000-2 000	1 000-2 000
recommandée [W RMS]
Réponse en fréquence [Hz]	25–100	20–100	20–100
Diamètre de l'aimant [po, cm]	8 11/16, 22	8 11/16, 22	8 11/16, 22
Poids total do l'aimant [onoc, kg]	408, 11,5		406, 11,5
Diamètre de la bobine mobile [po, mm]	3, /5		3, /5
Largeur d'enroulement de la bobine mobile [po, mm]	2,5, 62,5		2,5, 62,5
Épaisseur de la plaque supérieure [po, mm]	0,5, 12		0,5, 12
Impédance nominale [Ω]	1 ou 2		1 ou 2
Xmax (excursion linéaire) [mm]	1,25, 31,25		1,25, 31,25
Découpe de montage [po, cm]	9 5/16, 23,7		11-1/16, 28,1
Profondeur de montage [po, cm]	9-7/16, 24		10-1/8, 25,7

Remarque : toutes les spécifications et valeurs de performance sont sujettes à modification. Veuillez vous rendre sur www.kicker.com pour les informations les plus récentes. Pour tirer les meilleures performances de vos nouveaux haut-parleurs KICKER, nous vous recommandons d'utiliser des accessoires et du câblage KICKER authentiques. Veuillez laisser deux semaines de rodage aux haut-parleurs afin de leur permettre d'atteindre leurs performances optimales.

Astuce de pro : il ne vous manque plus qu'un amplificateur KICKER et quelques câbles pour bénéficier d'une mise à niveau totale de votre installation, qui surpassera tout système d'origine ! Avec la gamme d'amplificateurs KICKER, il devient facile de doter votre source d'origine ou existante de basses surpuissantes. Demandez également à votre distributeur de vous parler des améliorations que constituent les haut-parleurs KICKER.

Configuration du câblage

Les caissons de graves de la série L7X sont composés de doubles bobines mobiles de 1 Ω ou 2 Ω. Les deux bobines doivent être connectées à une source d'amplification. Les bobines mobiles doubles de 1 Ω fourniront une charge de 0,5 Ω câblée en parallèle ou une charge de 2 Ω câblée en série. Les bobines mobiles doubles de 2 Ω fourniront une charge de 1 Ω câblée en parallèle ou une charge de 4 Ω câblée en série. Assurez-vous que l'impédance de votre source ou amplificateur est compatible avec la charge ohm adéquate pour le fonctionnement.

Le câble du caisson de graves doit être maintenu à distance des bords tranchants et éviter tout risque de pincement par le coffre. S'il n'y a pas de passe-câble et de trou d'usine, ou s'ils sont inaccessibles, vous devrez percer un trou pour faire courir le câble. Faites attention à ne pas percer un autre câble ou un mécanisme existant. Chaque fois qu'un câble est passé à travers un trou, il est nécessaire d'insérer un passe-câble en plastique ou en caoutchouc pour protéger le câble des dégâts.

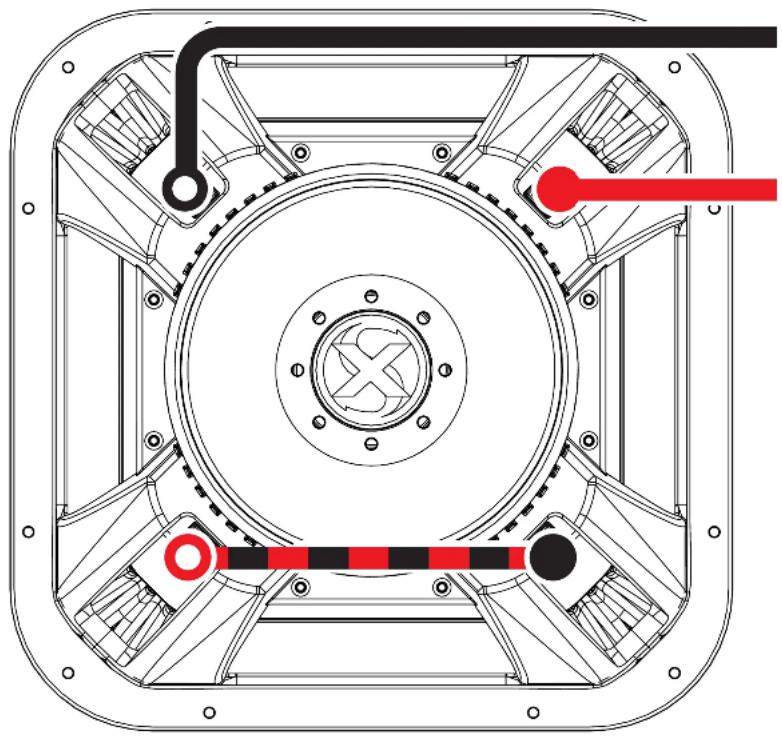

Câblage en série

Bobines mobiles doubles de 1 Ω = charge de 2 Ω

Bobines mobiles doubles de 2 Ω = charge de 4 Ω

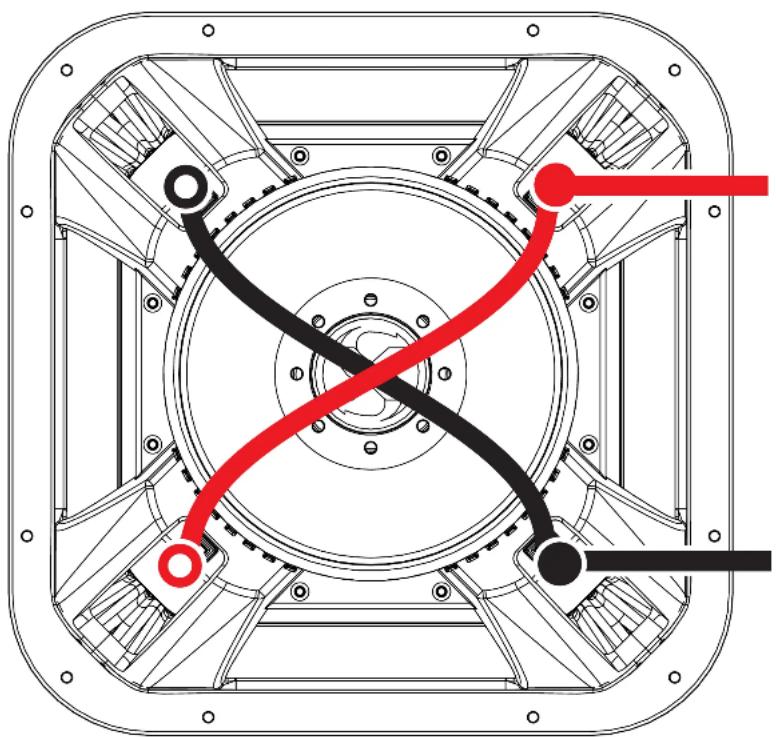

Câblage en parallèle

Bobines mobiles doubles de 1 Ω = charge de 0,5 Ω Bobines mobiles doubles de 2 Ω = charge de 1 Ω

Remarques relatives à la construction de boîtiers

KICKER recommande d'utiliser des vis de montage M5 ou de 10 mm avec des écrous en T. Utilisez du MDF (panneau de fibres à densité moyenne) ou contreplaqué de bouleau d'une épaisseur de 3/4" (1,9 cm) ou plus épais et scellez les joints avec du silicone. Utilisez le « modèle » se trouvant dans le carton d'envoi de votre caisson de graves L7X pour marquer le trou de montage, puis coupez directement sur la ligne. Ces conceptions requièrent un renfort interne. Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille.

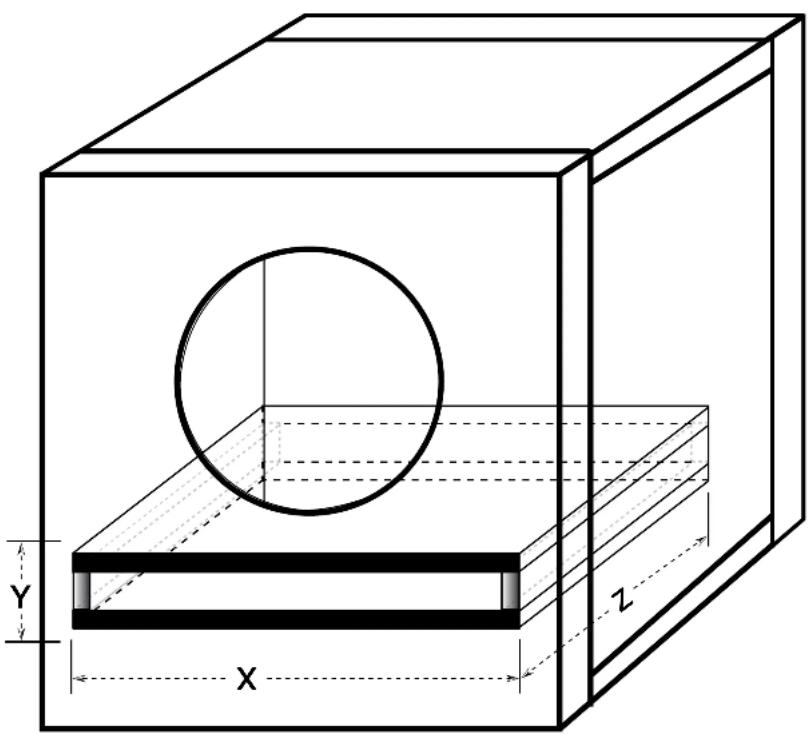

Pour les enceintes aérées, le déplacement du port doit être calculé et ajouté au volume interne de la conception finale. Utilisez les dimensions extérieures du port et réalisez la multiplication « X x Y x Z » puis convertissez en pieds cubes.

En raison de la longueur nécessaire de ces ports, vous pouvez plier le port le long des parois arrière et du bas. L'emploi de ports ronds pour ces conceptions ne sera pas pratique.

N'installez pas d'ouverture de port contre une surface solide, comme un support interne, un panneau arrière ou une paroi du coffre, un siège ou un panneau intérieur de votre véhicule. L'ouverture du port doit rester dégagée. Utilisez la plus petite dimension du port rectangulaire comme quantité d'espace minimum entre l'ouverture du port et toute surface solide pour assurer la circulation d'air sans restriction.

Vous pouvez emplir votre enceinte de ouate de rembourrage en vrac. Les conceptions portées nécessiteront de couvrir l'extrémité du port (se trouvant à l'intérieur du boîtier) avec du tissu en maille, du grillage, ou du métal déployé afin d'éviter que la ouate ne sorte par le port. L'utilisation de ouate diminuera légèrement l'efficacité, mais approfondira et étendra la sortie basse fréquence en donnant l'impression que votre caisson de basses se situe dans un boîtier plus grand.

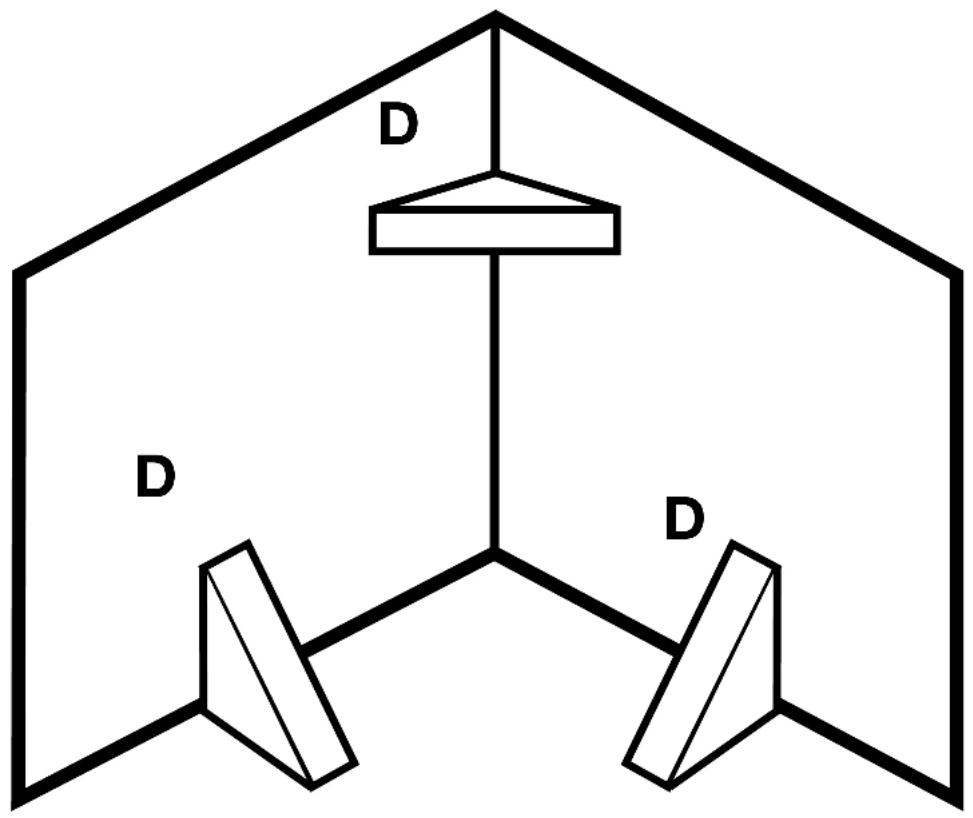

Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille. La baffle de montage doit être le double de la cloison de 3/4".

D D D D

L7X12, L7X15 : D = 3" x 3" (8 cm x 8 cm)

Pour plus de conseils sur la construction de boîtiers, consultez votre revendeur Kicker agréé, ou cliquez sur l'onglet Support de la page d'accueil de Kicker, www.kicker.com. Veuillez envoyer un e-mail à l'adresse [e-mail] ou appeler l'assistance technique au [phone] pour des questions particulières ou sans réponse.

Enceintes aérées

Les caissons de graves L7X supporteront des quantités massives de puissance. Les enceintes aérées augmentent l'efficacité des basses et ont une sortie nettement supérieure entre 30 et 80 Hz. La sortie sera considérablement plus élevée que celle de n'importe quel boîtier étanche. N'oubliez pas d'ajouter le déplacement du subwoofer au volume interne de la conception finale.

	L7X10	L7X12	L7X15
Volume recommandédu boîtier aéré ft3 [L] 2, [56,6] 3, [84,9] 5, [141,6]
Ouverture du port, 2,5 X 12,25 3,5 X 13 4,25 X 16,5po x po [cm x cm] [6 X 31] [9 X 33] [11 X 42]
Longueur du port, po [cm]	38,5, [98]	36,5, [93]	34,75, [88]
Fréquence d'accord (Hz)	31	31	30
Déplacement ducaisson de basses ft3 [L]	0,18 [5.09]	0,19 [5,38]	0,21 [5,94]

Kit de remembranage

Le L7X a été conçu pour une utilisation en compétition et, comme il n'y a pas de colle utilisée dans le processus de remembranage, le cône peut être remplacé en quelques minutes en cas de défaillance sur le terrain.

Le kit de remembranage est composé d'un cône, d'un surround (anneau flexible) et d'une bobine mobile pré-assemblés qui seront boulonnés dans le moteur et l'ensemble saladier (basket) du L7X. Il peut être acheté sur le site Web de KICKER ici. N'essayez

PAS d'utiliser des kits de remembranage de l'impédance alternatifs lorsque vous reconstruisez le caisson de basses. Par exemple, utilisez uniquement le kit de remembranage de 1 ohm dans la structure de caisson de basses L7X 1 ohm.

Suivez les étapes suivantes pour reconstruire le L7X.

N'utilisez pas d'outils électriques pour cette opération ! L'aimant du L7X est extrêmement puissant et peut provoquer des blessures ou des dommages. Soyez prudent(e) lorsque vous êtes à proximité d'objets contenant des matériaux magnétiques.

Commencez par retirer le caisson de graves de son emplacement de montage et débranchez tous les câbles.

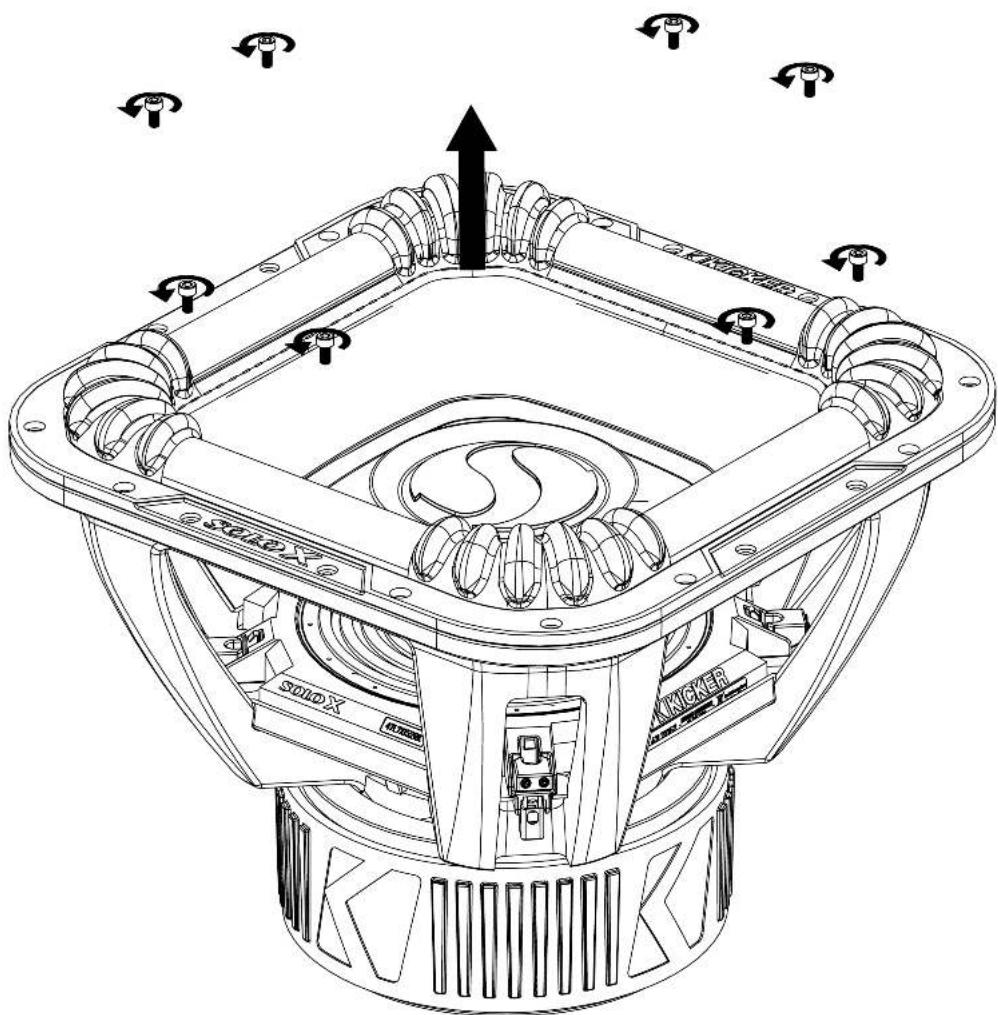

À l'aide d'une clé Allen de 4 mm, retirez les huit boulons M5 x 0,8 x 10 mm qui maintiennent la bride de fixation du surround à l'ensemble saladier.

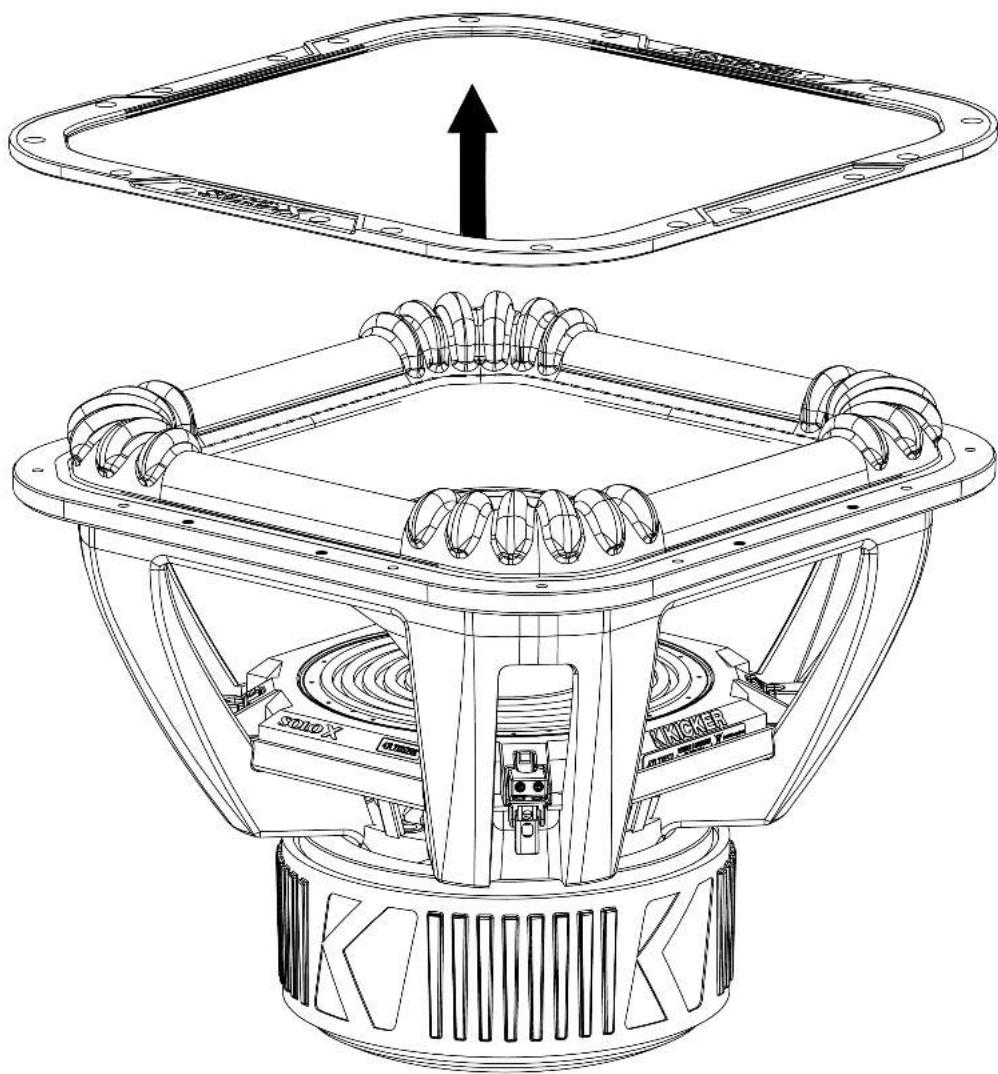

Retirez la bride de fixation du surround du saladier.

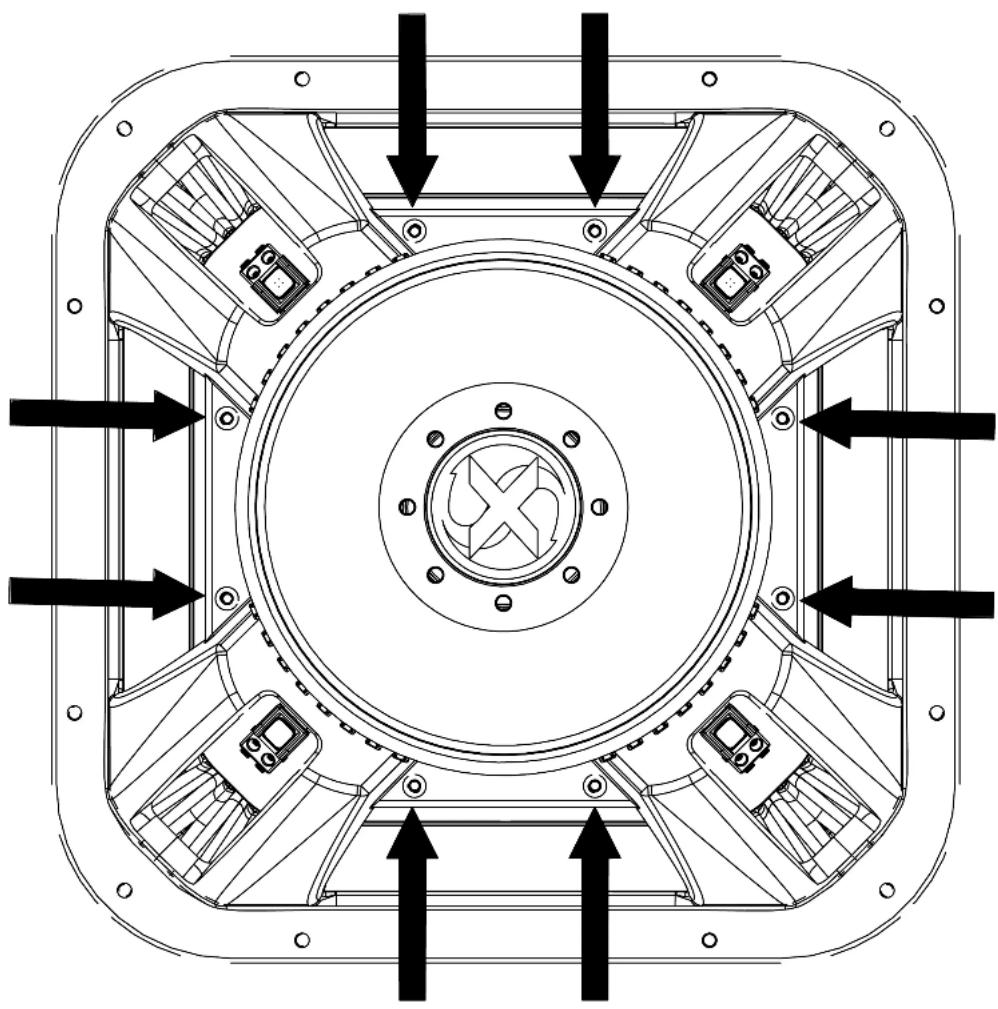

À partir du côté de l'aimant (en bas) de l'ensemble saladier, utilisez une clé Allen de 4 mm pour retirer les huit boulons M5 x 0,8 x 16 mm qui fixent le spider (suspension arrière) à l'ensemble saladier.

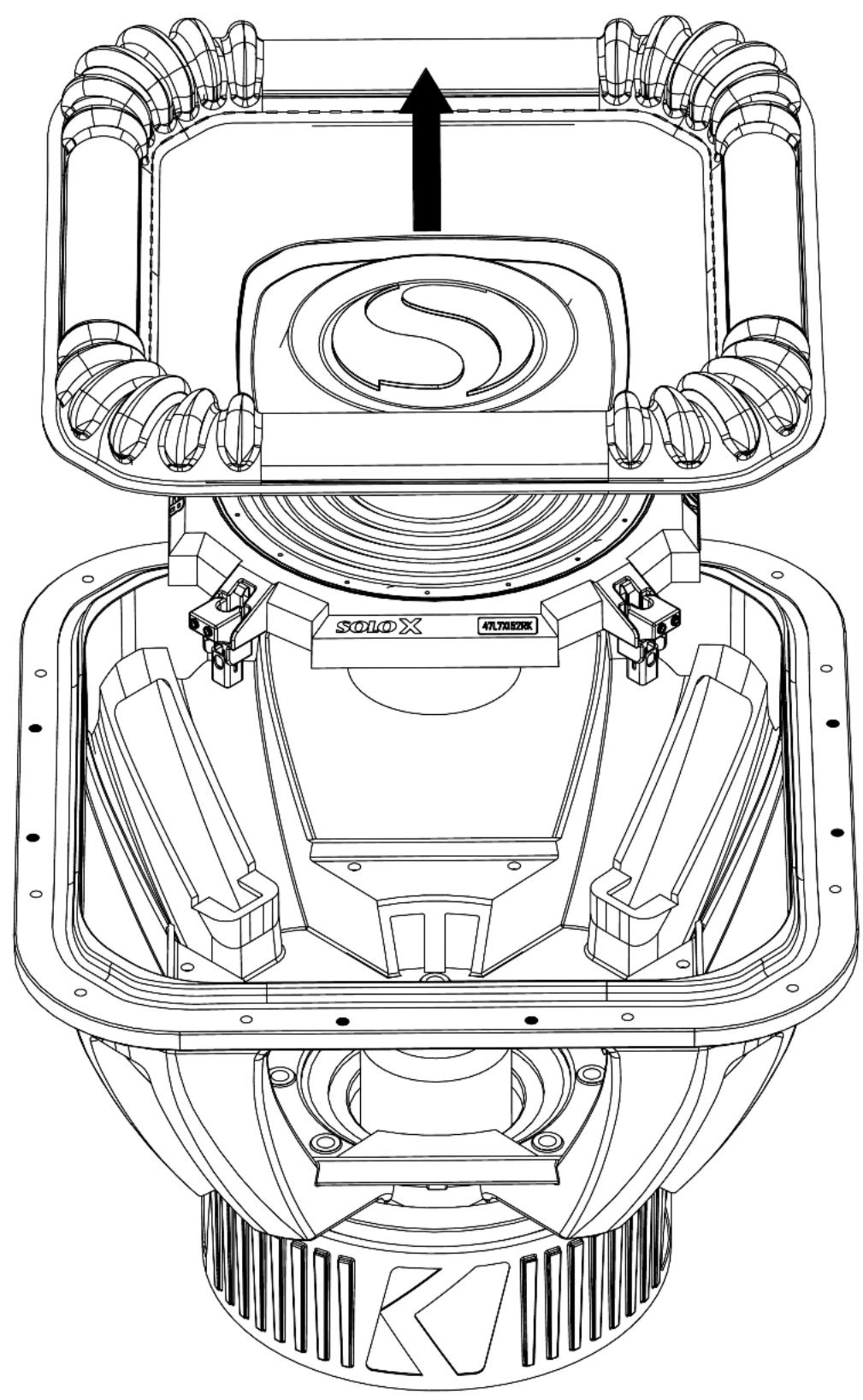

À partir du côté du cône (haut) de l'ensemble saladier, retirez l'ensemble cône de l'ensemble saladier.

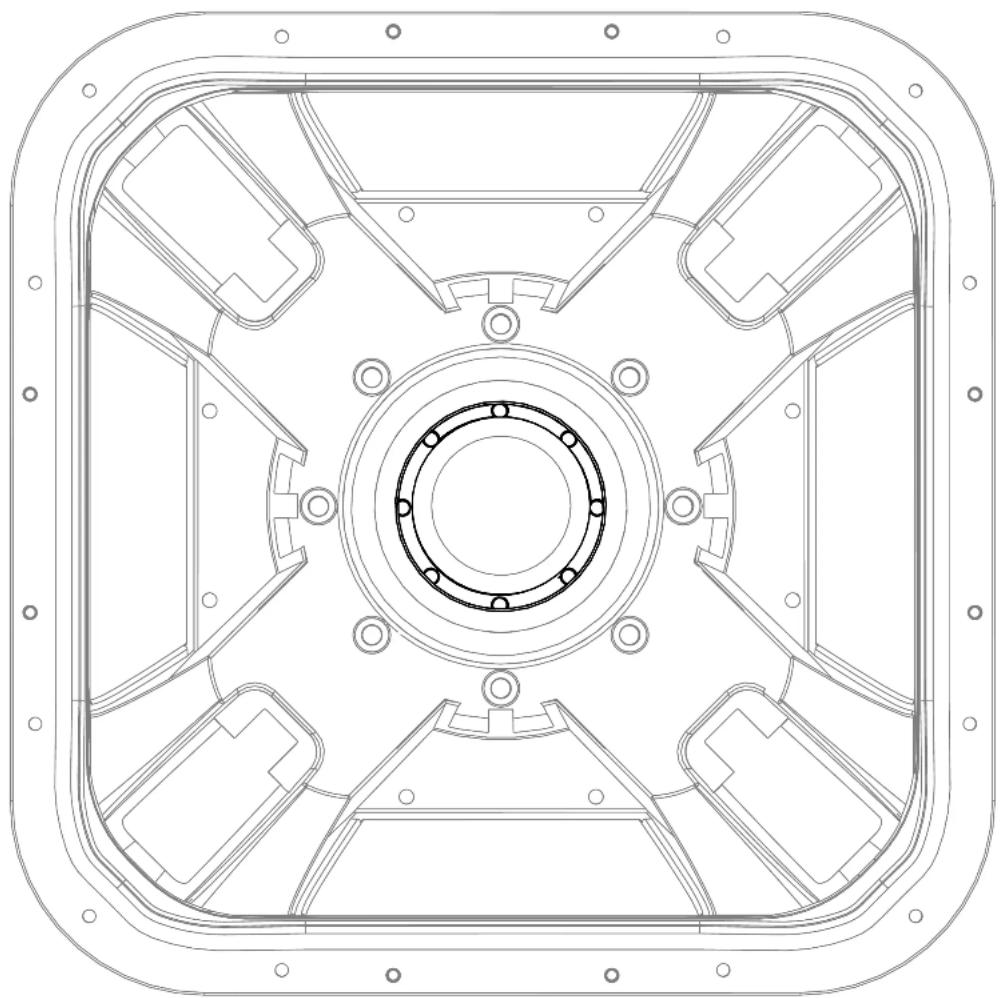

Nettoyez et éliminez tous les débris de l'entrefer de la bobine mobile.

REMARQUE : l'aimant du L7X est extrêmement puissant. Ne laissez pas tomber d'objets contenant des matériaux magnétiques dans l'espace de la bobine mobile. Ces objets peuvent rester coincés, rendant le caisson de graves inutilisable.

AVERTISSEMENT ! Les goupilles d'alignement de la bobine mobile sont très tranchantes et peuvent provoquer des blessures graves, voire mortelles, si elles ne sont pas manipulées correctement. Manipulez-les avec précaution.

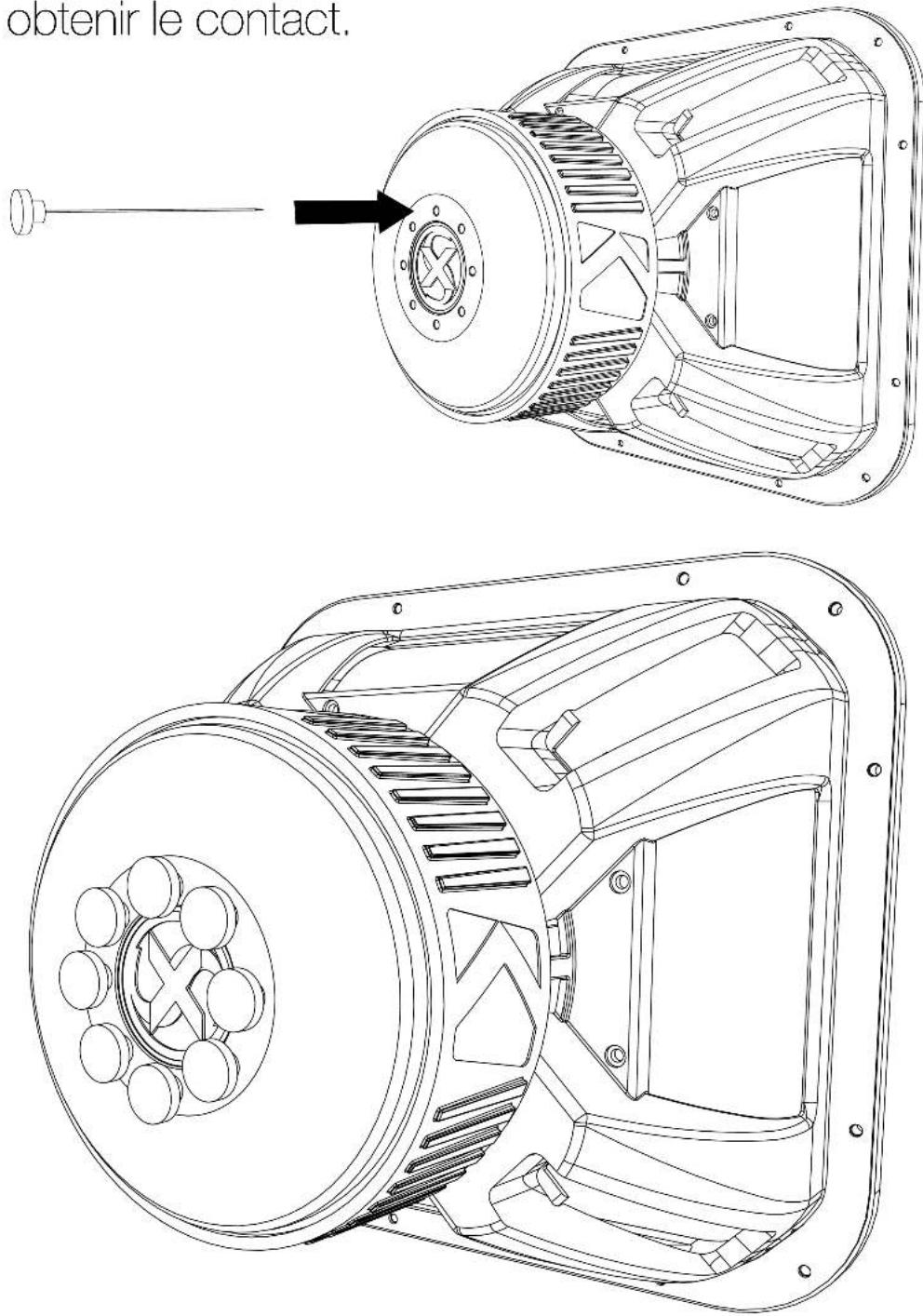

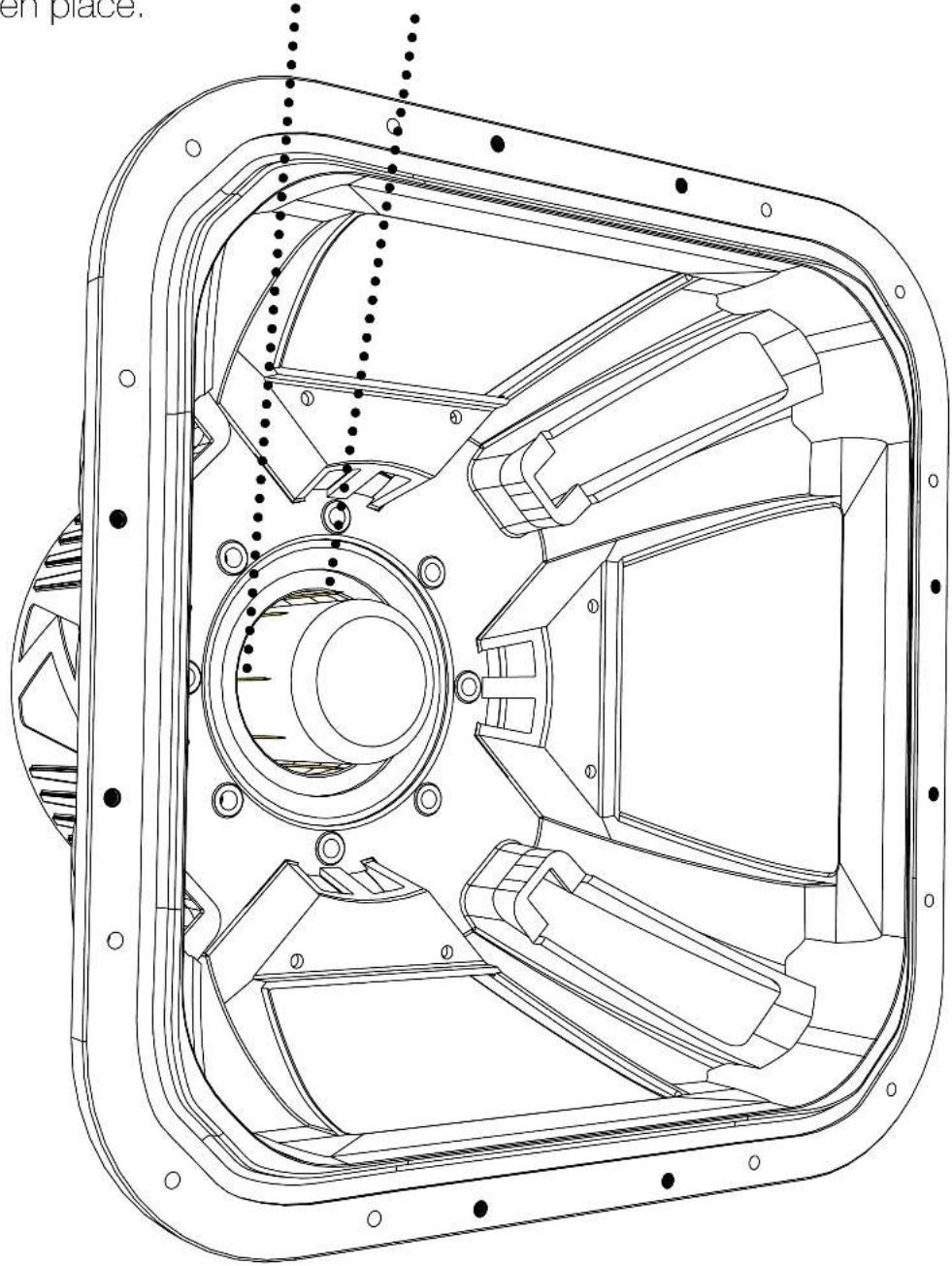

L'ensemble saladier étant couché sur le côté, insérez une goupille d'alignement de la bobine mobile dans chacun des huit trous du moteur du caisson de graves. La tête de la goupille doit être en contact avec le moteur. Il peut être nécessaire de faire preuve de délicatesse pour obtenir le contact.

obtenir le contact.

Une fois que toutes les goupilles d'alignement de la bobine mobile sont insérées, poussez les goupilles vers le pôle magnétique jusqu'à ce que celles-ci soient maintenues magnétiquement sur le pôle. Espacez les goupilles uniformément autour du pôle.

Poussez les extrémités des 8 goupilles vers le pôle magnétique au milieu jusqu'à ce qu'elles soient maintenues en place.

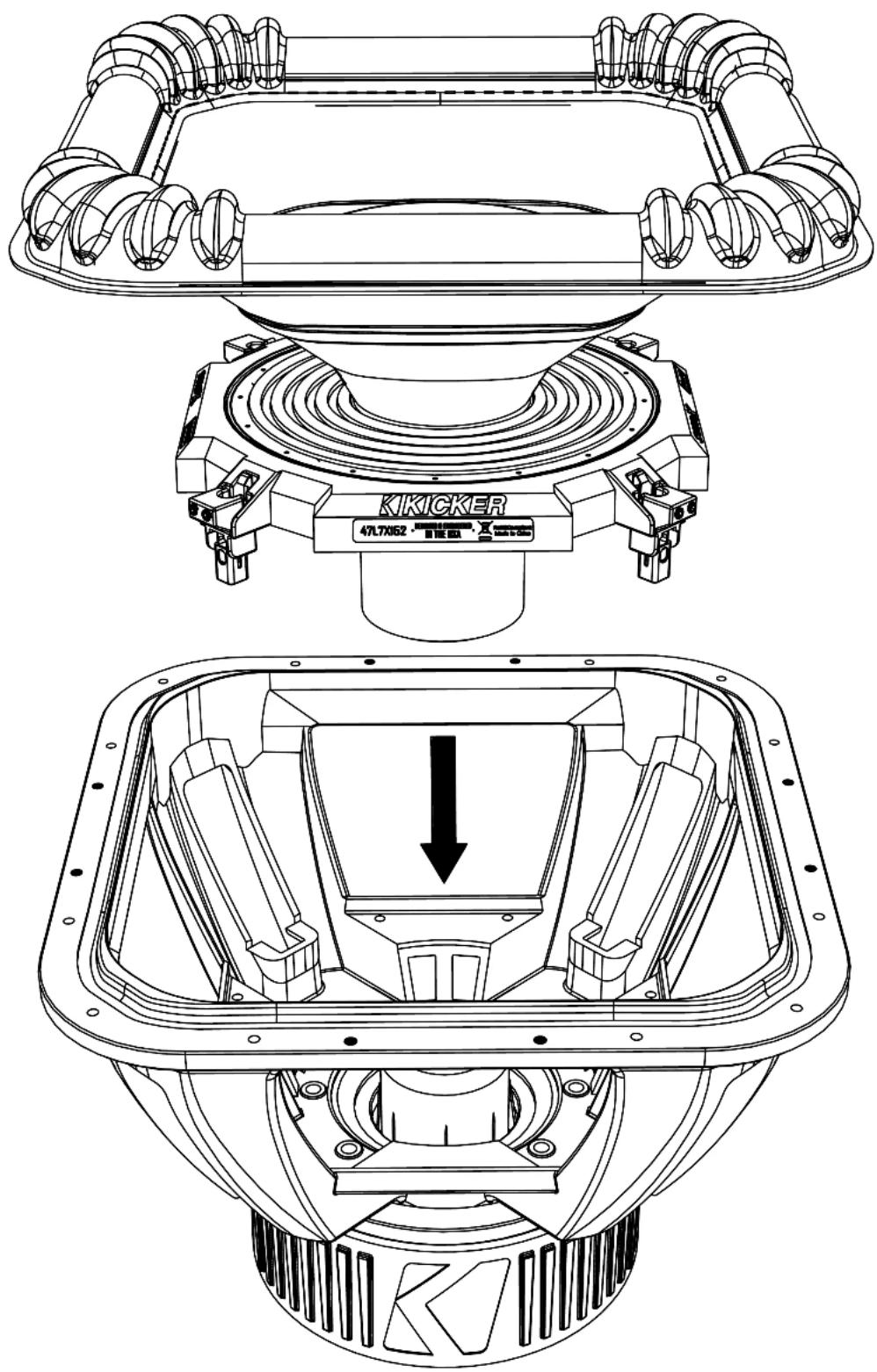

L'ensemble saladier étant toujours couché sur le côté, insérez le nouveau cône dans l'ensemble saladier. Veillez à ce que les goupilles soient placées à l'intérieur de la bobine mobile, de manière à ce que cette dernière puisse glisser en douceur sur le pôle magnétique.

KIKICKER 47L7X062 · 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Fixez le spider à l'ensemble saladier à l'aide des huit boulons M5 x 0,8 x 16 mm. Commencez par desserrer tous les boulons avant de les serrer. Serrez les boulons à un couple de 20 po-lb dans l'ordre indiqué ci-dessous.

Retournez l'enceinte et installez la bride de fixation du surround sur le surround.

SOLOX 2 Ohm DVC

Fixez la bride de fixation du surround au saladier avec les huit boulons M5 x 0,8 x 10 mm.

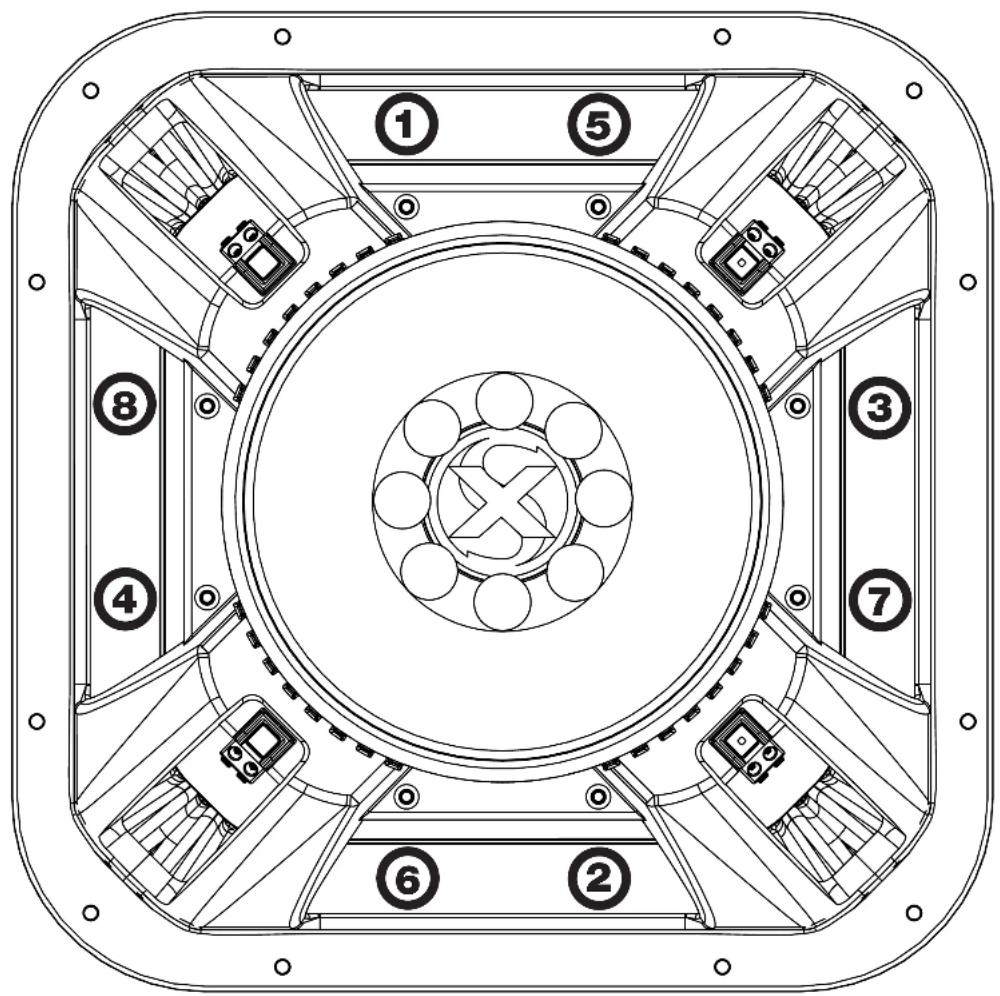

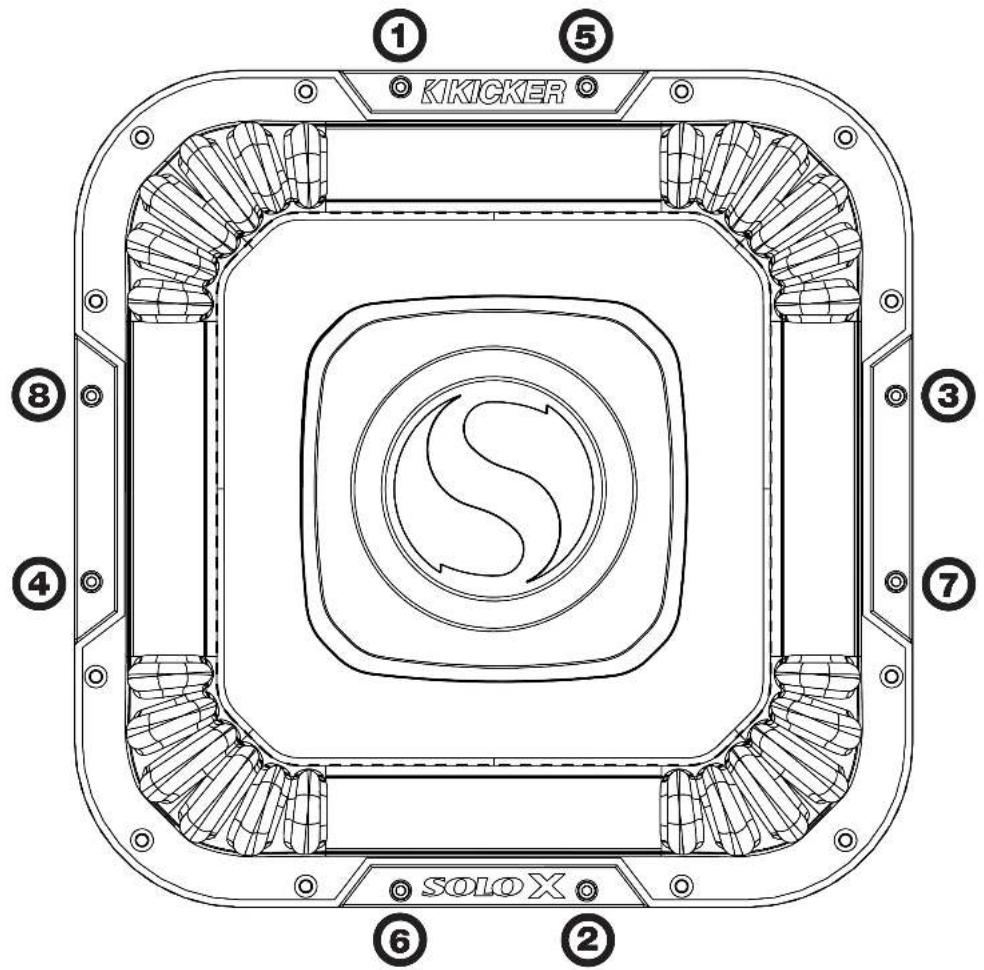

Commencez par desserrer tous les boulons avant de les serrer. Serrez les boulons à un couple de 20 po-lb dans l'ordre indiqué ci-dessous.

1 5 KIKICKER 3 8 4 7 SOLOX 6 2

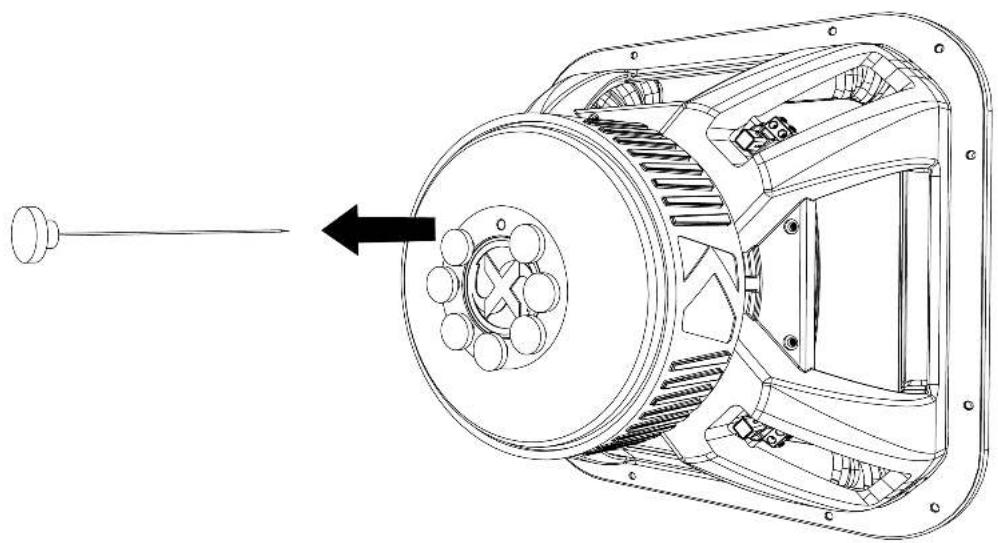

Retirez les goupilles d'alignement de la bobine mobile du moteur.

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.
