ZS 600 DCF EIB-KNX - Contrôleur de gestion d'énergie THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de gestion d'énergie / Émetteur de signal horaire KNX
Marque	THEBEN
Modèle	ZS 600 DCF EIB-KNX
Dimensions (L × H × P)	45 × 35 × 60 mm (2 modules)
Poids	Environ 50 g
Alimentation	Via bus EIB/KNX, max. 10 mA
Fonctions principales	Émission de l'heure et de la date sur le bus ; synchronisation d'autres abonnés (horloges secondaires) ; réception DCF77 intégrée ou externe ; passage automatique heure été/hiver
Réserve de marche	10 ans
Précision (sans antenne)	1 s/jour
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Classe de protection III ; IP20 ; température ambiante : -10°C à +50°C
Pièces détachées et réparabilité	Contacter le service après-vente THEBEN. L'appareil ne contient aucune pièce réparable par l'utilisateur.
Informations générales	Raccord d'antenne DCF77 possible (classe III) ; synchronisation possible via application ; boîtier pour montage sur rail DIN

FOIRE AUX QUESTIONS - ZS 600 DCF EIB-KNX THEBEN

Comment installer le ZS 600 DCF EIB-KNX ?

Installez l'appareil sur un rail DIN dans votre tableau électrique. Raccordez-le au bus KNX. Si vous utilisez une antenne DCF77 externe, branchez-la sur le connecteur prévu. Suivez le schéma de câblage fourni dans la notice.

Faut-il absolument une antenne DCF77 pour que l'appareil fonctionne ?

Non, l'appareil peut fonctionner sans antenne DCF77. Il conserve une précision de 1 s/jour. L'antenne est optionnelle pour une synchronisation plus précise via le signal horaire DCF.

Comment paramétrer l'heure d'été/hiver automatiquement ?

L'appareil passe automatiquement à l'heure d'été et d'hiver selon les règles européennes. Aucune intervention manuelle n'est nécessaire. Vous pouvez ajuster ce comportement via l'application de paramétrage KNX.

Peut-on synchroniser plusieurs horloges secondaires avec cet émetteur ?

Oui, le ZS 600 DCF EIB-KNX diffuse l'heure et la date sur le bus KNX. Tout abonné KNX configuré pour recevoir ces données se synchronisera automatiquement.

Quelle est la consommation électrique de l'appareil ?

L'appareil est alimenté par le bus KNX et consomme au maximum 10 mA. Cela correspond à une puissance très faible, adaptée à une utilisation continue.

Comment savoir si la réception DCF est bonne ?

Une LED d'état sur l'appareil indique la qualité de la réception DCF. Lorsque la LED est allumée ou clignote correctement, la réception est bonne. Consultez la notice pour plus de détails.

Quels sont les dimensions exactes du boîtier ?

Le boîtier mesure 45 mm de large, 35 mm de haut et 60 mm de profondeur, pour une occupation de 2 modules sur rail DIN.

L'appareil est-il compatible avec tous les systèmes KNX ?

Oui, le ZS 600 DCF EIB-KNX est conforme à la norme KNX et peut être intégré dans toute installation KNX standard. Vérifiez la compatibilité de votre logiciel de paramétrage (ETS) avec la version de l'appareil.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions bus et l'alimentation. Si le problème persiste, contactez le support THEBEN ou un installateur KNX qualifié. L'appareil ne doit pas être ouvert.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour dépoussiérer l'appareil. N'utilisez jamais d'eau, de solvants ou de produits abrasifs. Assurez-vous que l'appareil est hors tension avant tout nettoyage.

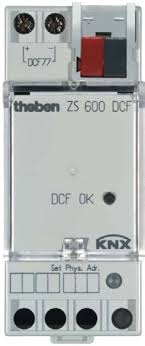

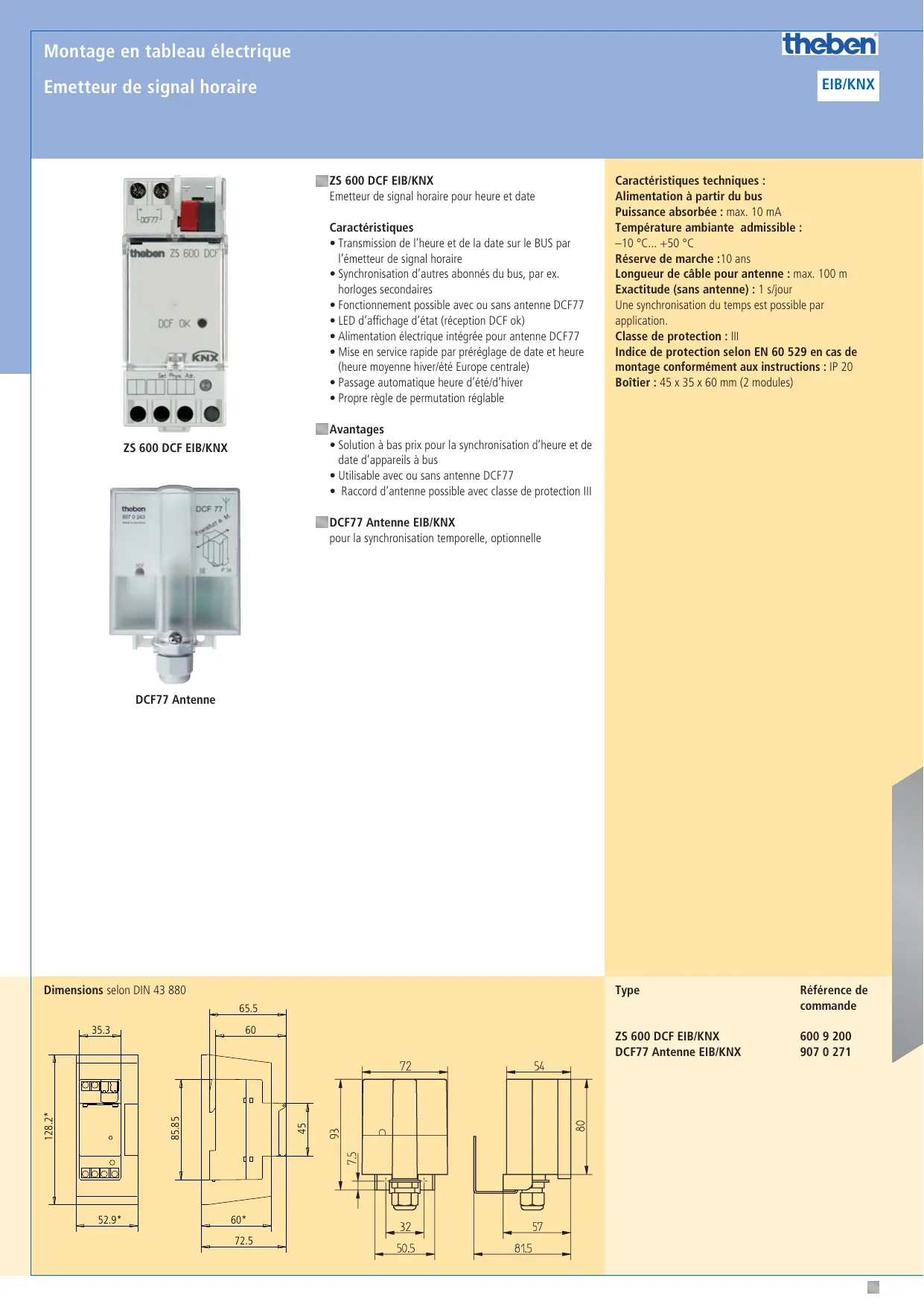

MODE D'EMPLOI ZS 600 DCF EIB-KNX THEBEN

Émetteur de signal horaire pour heures et date

Caracteristiques

• Transmission de l'heure et de la date sur le BUS par l'émetteur de signal horaire
• Synchronisation d'autres abonnés du bus, par ex. horloges secondaires
• Fonctionnement possible avec ou sans antenne DCF77
• LED d'affichage d'état (réception DCF ok)
• Alimentation électrique intégrée pour AntenDE DCF77
• Mise en service rapide par prééglage de date et heures (heure moyenne hiver/été Europe centrale) Passage automatique heures d'été/d'hiver Propre règle de permutation fiable

Avantages

• Solution à bas prix pour la synchronisation d'heure et de date d'appareils à bus. Utilisable avec ou sans antenne DCF77. Raccord d'antenne possible avec classe de protection III.

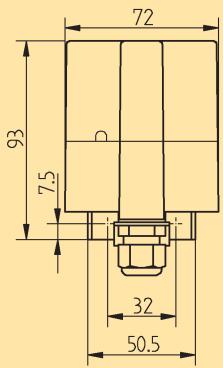

DCF77 antenne eib/knx

pour la synchronisation temporelle, optionnelle

Caractéristiques techniques :

Alimentation à partir du bus

Puissance absorbée : max. 10 mA

Température ambiantе admissible :

-10^ +50^

Réserve de marché : 10 ans

Exactitude (sans antenne) : 1 s/jour

Une synchronisation du temps est possible par application.

Classe de protection : III

Indice de protection selon EN 60 529 en cas de

Montage conformément aux instructions : IP 20

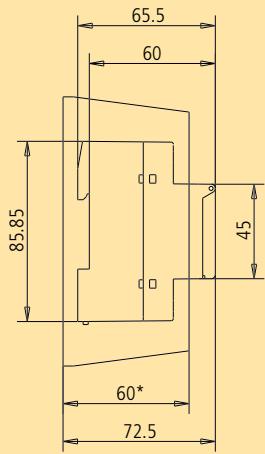

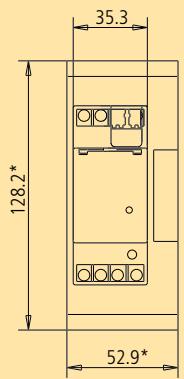

Boîtier: 45 × 35 × 60 mm (2 modules)

Commande

ZS 600 DCF EIB/KNX

DCF77 Antenne EIB/KNX

6009200

907 0 271
