Type de produit	Détecteur de mouvement EIB/KNX passif infrarouge
Marque	THEBEN
Modèle	SPHINX 105 KNX
Alimentation	Tension du bus KNX, consommation < 10 mA
Plage de luminosité	0 à 700 lux (avec facteur de correction jusqu'à 5 600 lux)
Couverture angulaire	Jusqu'à 300°
Zone de détection	Réglable de 2,5 à 15 m (montage à 2,5 m de haut)
Protection anti-reptation	Diamètre max. 5 m
Nombre de canaux	1
Durée d'enclenchement	1 s à 120 min, réglable via ETS ou potentiomètre
Seuil de luminosité	Réglable de 1 à 700 lux
Température de service	-20°C à +50°C
Indice de protection	IP55
Type de montage	Mural, plafond ou angle (équerre optionnelle)
Orientations du capteur	Horizontal ±90°, vertical +90°/-25°
Fonctions principales	Commande d'éclairage automatique selon présence et luminosité ou uniquement mouvement ; fonctions temporisation ; blocage du détecteur
Réglages	Via ETS, potentiomètre ou télécommande optionnelle (RC 105 Pro ou RC 105)
Accessoires optionnels	Télécommandes de service et utilisateur, équerre de montage en angle
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Sécurité	Conforme aux normes CE ; couvercle protégeant les réglages contre les manipulations
Réparabilité	Pièces détachées disponibles : équerre de montage, télécommandes ; réparation par un professionnel qualifié
Dimensions	Non communiquées, se référer aux plans d'encombrement
Poids	Non communiqué

FOIRE AUX QUESTIONS - SPHINX 105 KNX THEBEN

Comment installer le SPHINX 105 KNX ?

L'appareil peut être monté au mur, au plafond ou dans les angles grâce à l'équerre optionnelle. La tête du capteur est pivotable horizontalement sur ±90° et inclinable verticalement de +90° à -25° pour optimiser la zone de détection. Assurez-vous que la tension du bus KNX est présente.

Quelle est la portée de détection ?

La zone de détection est réglable de 2,5 à 15 m (pour un montage à 2,5 m de haut). La couverture angulaire peut atteindre 300°.

Comment régler le seuil de luminosité ?

Le seuil de luminosité se règle via l'ETS (plage 1-700 lux) ou via le potentiomètre intégré. Un facteur de correction permet d'atteindre jusqu'à 5 600 lux.

Puis-je utiliser une télécommande ?

Oui, des télécommandes optionnelles sont disponibles : la télécommande de service RC 105 Pro (référence 907 0 537) et la télécommande utilisateur RC 105 (référence 907 0 539). Elles permettent la fonction d'apprentissage (Teach-in) de la valeur de luminosité.

Quel est le temps de temporisation ?

La temporisation de désactivation est réglable de 1 seconde à 120 minutes, via l'ETS ou le potentiomètre.

Comment éviter les déclenchements intempestifs ?

Utilisez les segments de limitation fournis pour réduire la zone de détection. Vous pouvez également orienter le capteur pour éviter les zones indésirables. La protection anti-reptation (diamètre 5 m) réduit les fausses détections.

Le détecteur est-il compatible avec mon installation KNX ?

Oui, le SPHINX 105 KNX est un appareil EIB/KNX standard, compatible avec tous les systèmes bus KNX. Il se configure via l'ETS.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez la présence de la tension bus (consommation < 10 mA). Contrôlez les réglages de luminosité et de temporisation. Assurez-vous que le capteur n'est pas obstrué. Si le problème persiste, contactez un installateur qualifié.

Quelles sont les conditions d'utilisation ?

Température de service : -20°C à +50°C. Indice de protection IP55, adapté à une utilisation intérieure et extérieure abritée. Ne pas exposer à des projections d'eau directes.

Où trouver les accessoires ?

Les accessoires comme l'équerre de montage en angle (réf. 907 0 535) et les télécommandes sont disponibles auprès des revendeurs agréés THEBEN. Consultez la documentation pour les références exactes.

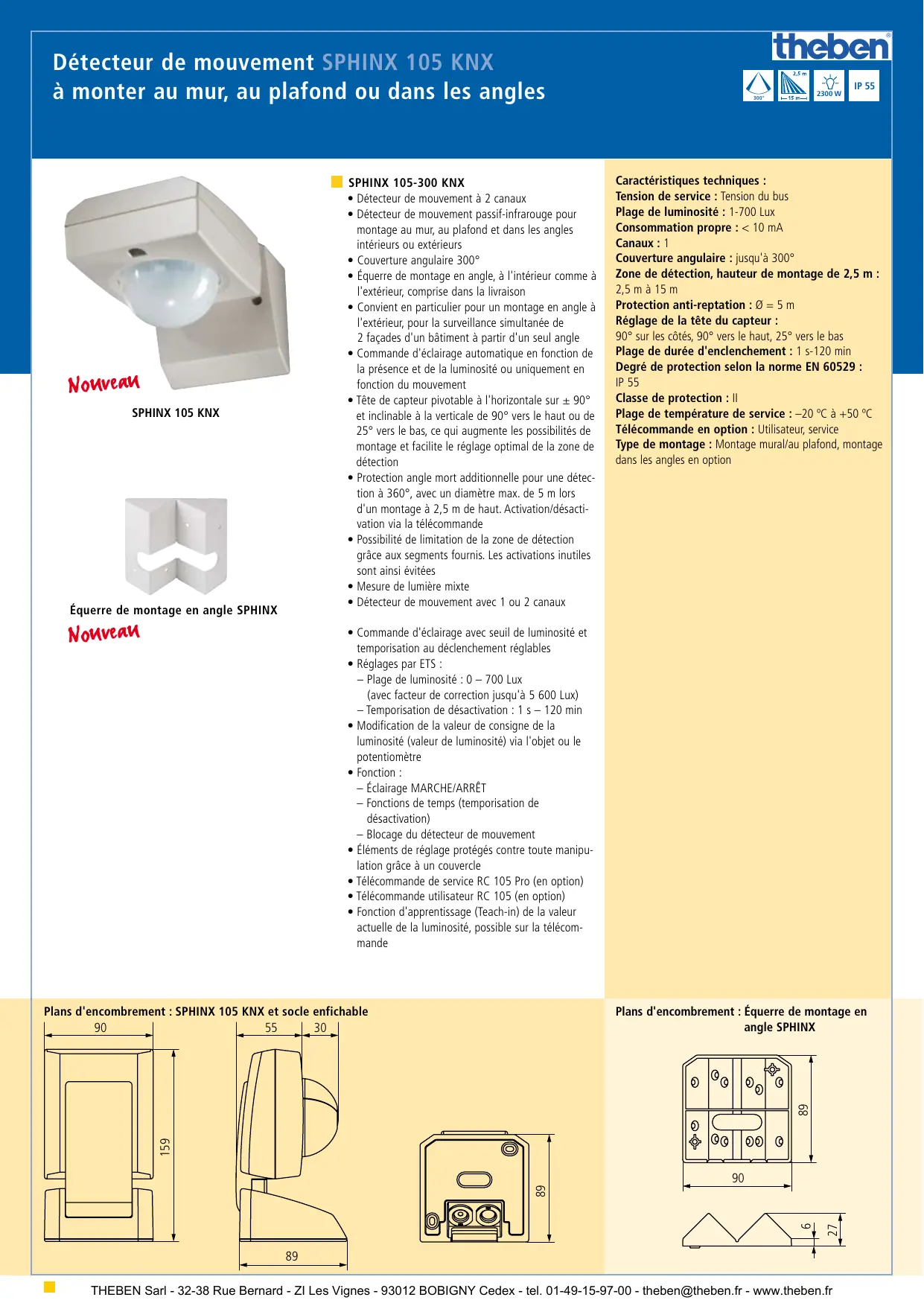

MODE D'EMPLOI SPHINX 105 KNX THEBEN

Détecteur de mouvement SPHX 105 KNX à monter au mur, au plafond ou dans les angles

SPHINX 105 KNX

Equerre de montage en angle SPHINX

Nouveau

SPHINX 105-300 KNX

• Détecteur de mouvement à 2 canaux
• Détecteur de mouvement passif-infra Rouge pour montage au mur, au plafond et dans les angles intérieurs ou extérieurs Couverture angulaire
• Équerre de montage en angle, à l'intérieur comme à l'extérieur, comprend dans la livraison
• Convient en particulier pour un montage en angle à l'extérieur, pour la surveillance simultanée de 2 façades d'un BATIMENT à partir d'un seul angle. Commande d'éclairage automatique en fonction de la présence et de la luminosité ou uniquement en fonction du mouvement. Tête de capteur pivotable à l'horizontalité sur ± 90° et inclinable à la verticale de 90° vers le haut ou de 25° vers le bas, ce qui augmente les possibilités de montage et facilite le réglage optimal de la zone de détection.
• Protection angle mort additionnelle pour une détection à, avec un diamètre max. de 5 m lors d'un montage à 2,5 m de haut. Activation/désactivation via la télécommande
• Possibilité de limitation de la zone de détection grâce aux segments fournis. Les activations inutiles sont ainsi évitées
• Mesure de lumière mixte
• Détecteur de mouvement avec 1 ou 2 canaux

Commande d'éclairage avec seuil de luminosité et temporisation au déclenchement réglables - Régles par ETS :

• Plage de luminosité : 0 - 700 Lux (avec facteur de correction jusqu'à 5 600 Lux)
• Temporisation de désactivation : 1 s - 120 min
• Modification de la valeur de consigne de la luminosité (valeur de luminosité) via l'objet ou le potentiamètre
• Fonction :
• Éclairage MARCHE/ARRÉT - Fonctions de temps (temporisation de désactivation)
• Blocage du détecteur de mouvement
• Éléments de réglage protégés contre toute manipulation grâce à un couvercle
• Télécommande de service RC 105 Pro (en option)
• Télécommande utilisateurs RC 105 (en option)
• Fonction d'apprentissage (Teach-in) de la valeur actuelle de la luminosité, possible sur la télécommande

Caractéristiques techniques:

Tension de service : Tension du bus

Plage de luminosité: 1-700 Lux

Consommation propre : < 10 mA

Canaux : 1

Couverture angulaire : jusqu'à 300°

Protection anti-reptation : 0 = 5m

Réglage de la tête du capteur :

sur les cotes, vers le haut, vers le bas

Plage de durée d'enclenchement : 1 s-120 min

Degré de protection selon la norme EN 60529: IP 55

Classe de protection : IP

Plage de température de service: -20°C à +50°C

Télécommande en option : Utilisateur, service

Type de montage : Montage mural/au plafond, montage dans les angles en option

Plans d'encombrement: Équerre de montage en angle SPHINX

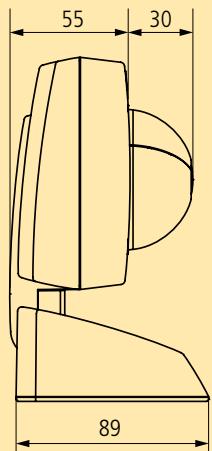

Plans d'encombrement : SPHINX 105 KNX et socle enchâssé

Zone transversale par rapport au détecteur Zone frontale par rapport au détecteur Protection anti angle-mort à grande sensibilité

SPHINX RC 105 pro

SPHINX RC 105

Nouveau

Type	Couverture angulaire	Zone de détention + Protection anti-reptation	Durée d'enclenchement	Canaux	N° deréf.
SPHINX 105-300 KNX	300°	Régable de 2,5 à 15 m	1 s à 120 min	2	105 9 203
SPHINX RC 105 pro	Télécommande de maintenance				907 0 537
SPHINX RC 105	Télécommande utilisateur				907 0 539
Équerre de montage en angle SPHINX					907 0 535
