MODE D'EMPLOI PLANOCENTRO 101-A-230V THEBEN

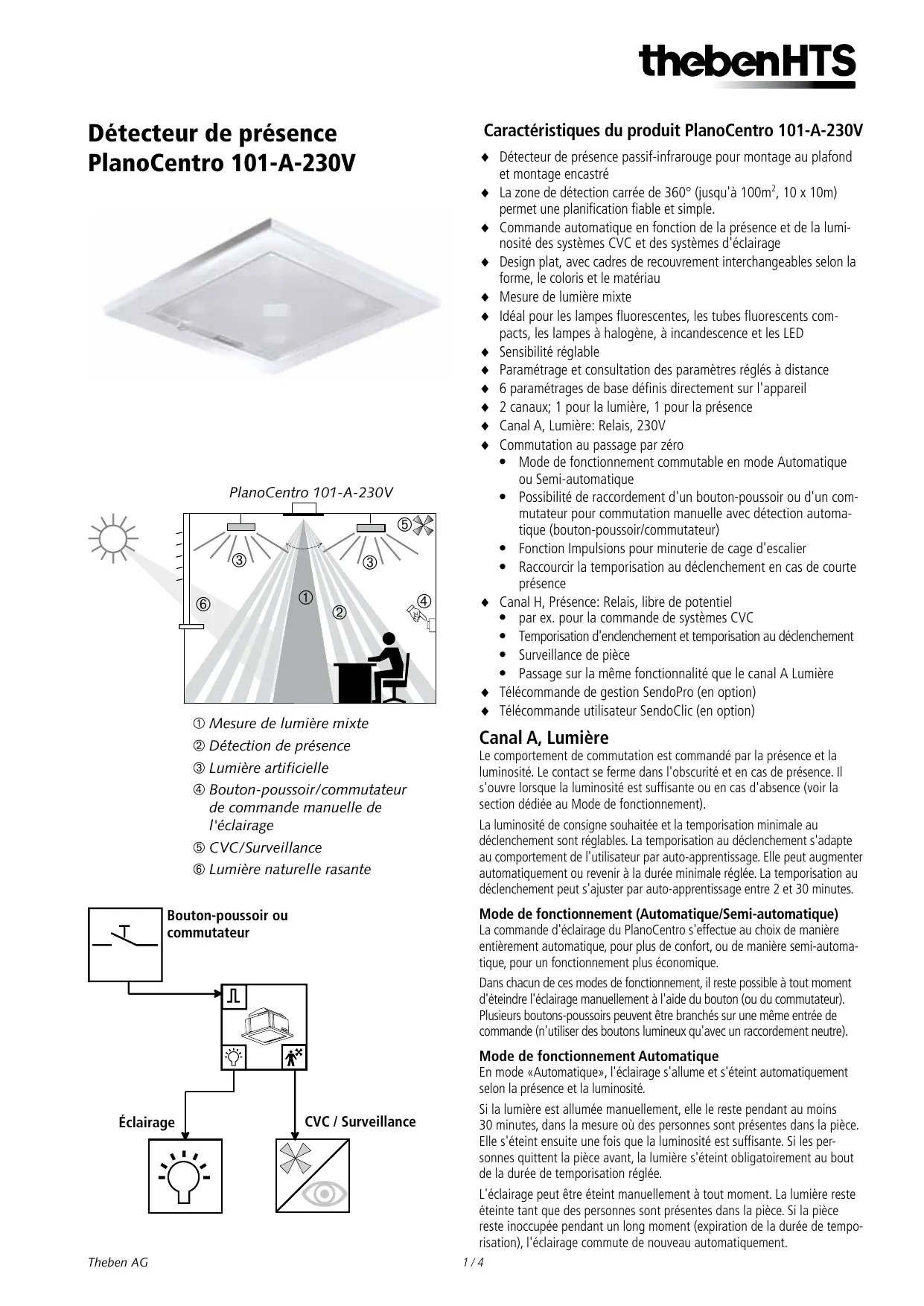

Détecteur de présence PlanoCentro 101-A-230V Caractéristiques du produit PlanoCentro 101-A-230V ♦♦ Détecteur de présence passif-infrarouge pour montage au plafond et montage encastré ♦♦ La zone de détection carrée de 360° (jusqu'à 100m2, 10 x 10m) permet une planification fiable et simple. ♦♦ Commande automatique en fonction de la présence et de la luminosité des systèmes CVC et des systèmes d'éclairage ♦♦ Design plat, avec cadres de recouvrement interchangeables selon la forme, le coloris et le matériau ♦♦ Mesure de lumière mixte ♦♦ Idéal pour les lampes fluorescentes, les tubes fluorescents com- pacts, les lampes à halogène, à incandescence et les LED Sensibilité réglable Paramétrage et consultation des paramètres réglés à distance 6 paramétrages de base définis directement sur l'appareil 2 canaux; 1 pour la lumière, 1 pour la présence Canal A, Lumière: Relais, 230V Commutation au passage par zéro

• • Mode de fonctionnement commutable en mode Automatique ou Semi-automatique
• • Possibilité de raccordement d'un bouton-poussoir ou d'un commutateur pour commutation manuelle avec détection automatique (bouton-poussoir/commutateur)
• • Fonction Impulsions pour minuterie de cage d'escalier
• • Raccourcir la temporisation au déclenchement en cas de courte présence ♦♦ Canal H, Présence: Relais, libre de potentiel
• • par ex. pour la commande de systèmes CVC
• • Temporisation d'enclenchement et temporisation au déclenchement
• • Surveillance de pièce
• • Passage sur la même fonctionnalité que le canal A Lumière ♦♦ Télécommande de gestion SendoPro (en option) ♦♦ Télécommande utilisateur SendoClic (en option)

Mesure de lumière mixte Détection de présence Lumière artificielle Bouton-poussoir/commutateur de commande manuelle de l'éclairage CVC/Surveillance Lumière naturelle rasante

Canal A, Lumière Le comportement de commutation est commandé par la présence et la luminosité. Le contact se ferme dans l'obscurité et en cas de présence. Il s'ouvre lorsque la luminosité est suffisante ou en cas d'absence (voir la section dédiée au Mode de fonctionnement). La luminosité de consigne souhaitée et la temporisation minimale au déclenchement sont réglables. La temporisation au déclenchement s'adapte au comportement de l'utilisateur par auto-apprentissage. Elle peut augmenter automatiquement ou revenir à la durée minimale réglée. La temporisation au déclenchement peut s'ajuster par auto-apprentissage entre 2 et 30 minutes. Mode de fonctionnement (Automatique/Semi-automatique) Bouton-poussoir ou commutateur La commande d'éclairage du PlanoCentro s'effectue au choix de manière entièrement automatique, pour plus de confort, ou de manière semi-automatique, pour un fonctionnement plus économique. Dans chacun de ces modes de fonctionnement, il reste possible à tout moment d'éteindre l'éclairage manuellement à l'aide du bouton (ou du commutateur). Plusieurs boutons-poussoirs peuvent être branchés sur une même entrée de commande (n'utiliser des boutons lumineux qu'avec un raccordement neutre). Mode de fonctionnement Automatique Éclairage Theben AG CVC / Surveillance En mode «Automatique», l'éclairage s'allume et s'éteint automatiquement selon la présence et la luminosité. Si la lumière est allumée manuellement, elle le reste pendant au moins 30 minutes, dans la mesure où des personnes sont présentes dans la pièce. Elle s'éteint ensuite une fois que la luminosité est suffisante. Si les personnes quittent la pièce avant, la lumière s'éteint obligatoirement au bout de la durée de temporisation réglée. L'éclairage peut être éteint manuellement à tout moment. La lumière reste éteinte tant que des personnes sont présentes dans la pièce. Si la pièce reste inoccupée pendant un long moment (expiration de la durée de temporisation), l'éclairage commute de nouveau automatiquement. 1/4 Mode de fonctionnement Semi-automatique Schéma de montage unique En mode Semi-automatique, l'activation doit toujours s'effectuer manuellement, la désactivation est quant à elle automatique. Le détecteur de présence se comporte sinon comme en mode Automatique. PlanoCentro 101-A-230V

H1 H2 Bouton-poussoir/ Commutateur P P S1 Éclairage N N L L A Fonction d'éclairage de cage d'escalier La télécommande de gestion SendoPro permet d'activer («On») ou de désactiver («Off») la fonction d'éclairage de la cage d'escalier. En position «Off», l'éclairage peut à tout moment être allumé et éteint manuellement. En position «On», le détecteur est utilisé comme minuterie de cage d'escalier. Il n'est plus possible d'éteindre la lumière manuellement. Présence (par ex. CVC) Fonction Impulsions La temporisation au déclenchement peut être réglée sur Impulsions pour commander des minuteries de cage d'escalier existantes. La sortie Lumière génère alors une impulsion en cas de présence et d'obscurité.

Bouton-poussoir/ Commutateur Montage en parallèle «master-slave» pour un groupe de luminaires Canal H, Présence Groupe de luminaires Le canal H, Présence, est utilisé pour commander un système CVC ou pour surveiller une pièce. Le comportement de commutation du contact sans potentiel n'est influencé que par la présence, et non par la luminosité. Si le contact est fermé, la temporisation au déclenchement est relancée à chaque mouvement. Le contact se ferme en cas de présence et s'ouvre en cas d'absence. Les boutons-poussoirs ou commutateurs n'ont aucune influence sur le contact. CVC/Surveillance Temporisation d'enclenchement La temporisation d'enclenchement empêche l'activation immédiate. Le con­ tact ne se ferme qu'après expiration de la temporisation d'enclenchement, à condition que des personnes soient constamment présentes dans la pièce. Schéma de montage en parallèle «master-slave» PlanoCentro 101-A-230V

Bouton-poussoir/ Commutateur Montage en parallèle «master-master» pour deux groupes de luminaires

CVC/Surveillance Groupe de luminaires 1 Schéma de montage «master-master» pour deux groupes de luminaires N N L L A

Présence (par ex. CVC) P P S1

*) La sortie Présence peut être branchée au master de votre choix. Theben AG Master H1 H2 Bouton-poussoir 2/ Commutateur 2 H1 H2 Groupe de luminaires 2 Bouton-poussoir 1/ Commutateur 1

P P S1 Groupe de luminaires 1 N N L L A PlanoCentro 101-A-230V Master Surveillance de pièce Si la temporisation d'enclenchement est réglée sur Surveillance, la sensibilité de la sortie de commutation Présence diminue. Le contact se ferme lorsqu'un mouvement distinct est détecté et signale avec une grande certitude la présence de personnes. La temporisation au déclenchement reste activée. La temporisation d'enclenchement est désactivée. Montage En montage unique, le PlanoCentro détecte la présence et la luminosité et commande, avec ses deux canaux, l'éclairage et le couple CVC/Surveillance. Si la zone de détection couverte par un seul détecteur ne suffit pas (vastes pièces), il est possible de procéder à un montage en parallèle de 10 détecteurs maximum. À cet effet, relier les détecteurs entre eux par l’intermédiaire des bornes P. Selon l'application, les appareils sont désignés comme masters ou comme slaves. Pour l'application slave, un appareil ne disposant pas des canaux Lumière et Présence est disponible. Groupe de luminaires 2 PlanoCentro 101-A-230V Temporisation au déclenchement La temporisation au déclenchement permet un arrêt temporisé des systèmes et des appareils de CVC une fois que les personnes ont quitté la pièce. Montage en parallèle «master-slave» Un détecteur est désigné comme master s'il commute l'éclairage. La mesure de la luminosité et le réglage de tous les paramètres s'effectuent de façon centralisée uniquement par l'intermédiaire du master. Les boutons-poussoirs/commutateurs ne sont reliés qu'au master. Seul le master commute la charge. Tous les autres détecteurs sont désignés comme slaves et se contentent de transmettre des informations concernant la présence. Montage en parallèle «master-master» (plusieurs groupes de luminaires) Dans un montage en parallèle, il est possible d’utiliser plusieurs masters. Chaque master commute son groupe de luminaires en fonction de sa propre mesure de luminosité. Les durées de temporisation et les seuils de luminosité sont paramétrés individuellement pour chaque master. La charge de commutation est répartie entre les différents master. La présence reste détectée en commun par tous les autres détecteurs. 2 / 4 Sous réserves de modifications techniques et d‘erreurs d‘impression. Installation Zone de détection (hauteur de montage 3,0 m) Zone de détection La zone de détection carrée garantit une planification fiable et simple. En montage parallèle, elle permet de couvrir entièrement la pièce. Tenir compte du fait que les personnes assises et en mouvement sont détectées dans des zones de dimensions différentes. La hauteur de montage recommandée est comprise entre 2,5 et 3,5 m. Plus la hauteur de montage augmente, plus la sensibilité du détecteur diminue. Les zones de détection de plusieurs détecteurs doivent se chevaucher dans les zones périphériques.

personnes assises personnes en mouvement hauteur m. personnes assises 2,0 m 20 m2 4,5m x 4,5m

2,5 m 36 m 3,0 m 49 m2 7,0m x 7,0m 3,5 m 64 m2 8,0m x 8,0m 100 m2 10,0m x 10,0m ± 1,0m Personnes assises: Le détecteur de présence réagit de façon très sensible au plus léger mouvement. Cette sensibilité est requise en particulier en cas d'activité prolongée, par ex. en cas de travail en position assise. Les données se réfèrent à une zone de détection réduite aux mouvements à hauteur de table (env. 0,80 m). Personnes en mouvement: Cette zone est pour la détection de mouvements tels que marcher. Mesure de luminosité

Le PlanoCentro mesure la lumière artificielle et la lumière naturelle réfléchie directement sous le détecteur. Le lieu de montage est utilisé comme référence du niveau d'éclairage. La mesure de la luminosité peut être adaptée aux conditions de la pièce grâce au facteur de correction de la pièce. En cas d'éclairage indirect, la lumière artificielle ne doit pas dépasser les 2000 lux sur le lieu de montage du détecteur (pour un seuil de commutation de luminosité > 200 lux). Le rayonnement direct influe sur la mesure de la luminosité. Si la luminosité de consigne est réglée sur «Mesure Off», le canal A Lumière ne commute qu'en fonction de la présence (la mesure de la luminosité est désactivée).

Mesure de lumière mixte Lumière artificielle Éclairage indirect Lumière naturelle rasante

Lampes appropriées Le PlanoCentro est conçu pour fonctionner avec des tubes fluorescents (TF/ampoules économiques), des lampes halogènes, des lampes à incandescence et des LED. En raison des courants d'enclenchement élevés des ballasts RPE, le nombre maximal commutable est limité. L'utilisation d'un contacteur électromagnétique externe peut être une solution en cas de charges élevées. En montage parallèle, la charge peut être répartie sur plusieurs maîtres. Toutes les charges commutées doivent être déparasitées de manière adéquate. Modes de montage Pour le montage au plafond et le montage encastré, le PlanoCentro est disponible en kits de montage. Le boîtier répond aux nouvelles normes de protection incendie EN 60670-1 (essai au fil incandescent 850°). Montage au plafond (faux-plafond) Le montage au plafond s'effectue en enfonçant un cadre de montage fourni dans une découpe au plafond mesurant 100 x 100 mm ± 1 mm Montage encastré (plafond en béton) Le PlanoCentro peut être utilisé dans les boîtes de dérivation/boîtiers de raccordement encastrés Agro/Kaiser de 115 x 115 x 100 mm. Theben AG 3 / 4 Sous réserves de modifications techniques et d‘erreurs d‘impression. Cadre de recouvrement PlanoCover Face arrière du capteur Grâce à la grande variété de designs disponibles (coloris, matériau et forme), le détecteur de présence plat PlanoCentro s'intègre harmonieusement à une multiplicité d'architectures. Les PlanoCover sont disponibles dans les coloris standard blanc, noir et argent. Des cadres de recouvrement adaptés à chaque ambiance sont également disponibles selon la forme, le coloris et le matériau, et ouvrent de nombreuses perspectives esthétiques.

PlanoCentro 101-x-230V H1 H2 SW1 Réglages du PlanoCentro (illustration ci-dessus) SW1 SW2 Sélecteur rotatif pour les réglages de base Bouton pour le mode test de présence et la réinitialisation Caractéristiques techniques Détecteur de présence Couverture angulaire Accessoires Télécommande de gestion SendoPro 868-A La télécommande de gestion SendoPro est disponible pour la mise en service, le paramétrage et la maintenance. L'ensemble des paramètres peuvent être réglés confortablement à distance. Télécommande utilisateur SendoClic La télécommande utilisateur SendoClic est à disposition de l'utilisateur. Elle permet de commuter individuellement jusqu'à deux groupes de luminaires, quels que soient les produits. Deux ambiances programmables sont à disposition de l'utilisateur. Des groupes de luminaires adjacents peuvent être délimités. PlanoCentro 101-A-230V Canal H, Présence : horizontale 360° verticale 120° Hauteur de montage recommandée 2,5 - 3,5 m Zone de détection Hauteur de montage 3,5m 100 m2 (10 x 10 m) Mesure de lumière Lumière mixte Plage de luminosité Mesure de luminosité désactivée env. 5 - 2000 lux «Mesure Off» Tension secteur 230V ±10%, 50Hz Consommation propre 0,8 W Bouton Longueur d'impulsion en mode Automatique < 70ms Bornes à ressort, 1x 2,5 mm2 Longueur à dénuder

Communication Relais, libre de potentiel Tension maximale 220V CC / 230V CA Puissance de commutation maximale 60 W / 62,5 VA Charge minimale recommandée 0,5mV / 10mA Temporisation au déclenchement «Présence» 10 sec. - 120 min. Temporisation d'enclenchement «Présence» Surveillance de pièce 0 sec. - 10 min. Montage au plafond (faux-plafond) Montage en parallèle Nombre maximum de détecteurs de présence Type de raccordement Type de contact Type de montage Cadre d'encastrement PlanoFix E Découpe au plafond 100 x 100 mm ± 1 mm Épaisseur du plafond jusqu'à 26 mm env. Montage encastré (plafond en béton) Réception de données IR Émission de données Fréquence radio 868 MHz Type de montage PlanoFix U dans une boîte de dérivation encastrée Boîte de dérivation encastrée, Agro/Kaiser 115 x 115 x 100 mm 9908.01/1298-07 Métal 118 x 118 mm Température ambiante 0° - +50°C PlanoFix U (plaque de montage) Température de stockage -25° - +60°C Références Degré de protection IP 40 PlanoCentro 101-EWH, kit de montage au plafond, blanc

Canal A, Lumière Type de contact Puissance de commutation max. ohmique cos ϕ 1 2300 W PlanoCentro 101-A-230V (pièce de rechange) 203 0 000 Puissance de commutation max. cos ϕ 0,5 1150 VA Télécommande de gestion SendoPro 868-A

Puissance de commutation max. LED Voir cos ϕ indiqué par le fabricant Télécommande utilisateur SendoClic Convertisseur abaisseur électronique pour lampes à incandescence à très basse 1150 VA PlanoCover EWH-112x112

Transformateur à noyau métallique pour lampes à incandescence à très basse 1150 VA PlanoCover ESR-112x112

Temporisation au déclenchement «Lumière» 10 sec . - 60 min. Brève impulsion 0,5 sec. «on»/ 9,5 sec. «off» Nombre max. de ballasts RPE T5 20x 54W Pour des puissances supérieures, prévoir en 25x 39W amont un relais ou un contacteur électroma- 10x 2x 54W gnétique. Pour le modèle 80W-FL, diviser le nombre par deux par rapport au modèle 15x 2x 39W 58W-FL. Theben AG Déclaration de conformité CE Cet appareil répond aux exigences de la directive sur la compatibilité électromagnétique 2004/108/CE et de la directive basse tension 2006/95/CE. 4/4 1103056701 05/2010 ©Theben AG P P S1
