PDW-HR1 - Caméscope professionnel SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Enregistreur de disque optique professionnel, compatible avec les formats XDCAM HD et XDCAM EX.
Résolution Vidéo	1080p, 720p, 480i.
Formats d'Enregistrement	MXF, MPEG-2, MPEG-4.
Capacité de Stockage	Supporte les disques de 23 Go et 50 Go.
Connectivité	HDMI, SDI, USB 2.0.
Utilisation	Idéal pour la production vidéo professionnelle, le tournage sur le terrain et les événements en direct.
Maintenance	Nettoyage régulier des têtes d'enregistrement recommandé, mise à jour du firmware.
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive, manipulation avec précaution.
Informations Générales	Vérifiez la compatibilité avec les autres équipements de production avant l'achat.

FOIRE AUX QUESTIONS - PDW-HR1 SONY

Comment réinitialiser le SONY PDW-HR1 aux paramètres d'usine ?

Pour réinitialiser le SONY PDW-HR1, éteignez l'appareil, puis maintenez enfoncé le bouton 'Menu' tout en le rallumant. Allez dans 'Configuration' et sélectionnez 'Réinitialiser les paramètres'.

Que faire si l'écran affiche un message d'erreur ?

Si un message d'erreur s'affiche, notez le code d'erreur et consultez le manuel de l'utilisateur. Vous pouvez également essayer de redémarrer l'appareil pour voir si le problème persiste.

Comment résoudre les problèmes de lecture des disques ?

Vérifiez que le disque est propre et exempt de rayures. Essayez de lire un autre disque pour déterminer si le problème vient du disque ou de l'appareil. Si le problème persiste, envisagez de contacter le support technique.

L'appareil ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Testez avec un autre câble d'alimentation si nécessaire. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Comment mettre à jour le firmware du SONY PDW-HR1 ?

Téléchargez la dernière version du firmware depuis le site officiel de Sony. Ensuite, suivez les instructions fournies sur le site pour installer la mise à jour via un USB ou un autre moyen recommandé.

Pourquoi l'audio ne fonctionne-t-il pas lors de la lecture ?

Vérifiez les réglages de volume et assurez-vous que la sortie audio est correctement configurée. Si vous utilisez des équipements externes, assurez-vous qu'ils sont correctement connectés et fonctionnels.

Comment nettoyer la lentille de l'appareil ?

Utilisez un chiffon doux et sec conçu pour nettoyer les lentilles. Évitez d'utiliser des produits chimiques abrasifs. Si nécessaire, des kits de nettoyage spécifiques pour appareils électroniques peuvent être utilisés.

Comment résoudre des problèmes de connectivité HDMI ?

Vérifiez les câbles HDMI pour tout dommage et assurez-vous qu'ils sont correctement connectés. Essayez un autre câble ou un autre port HDMI sur votre écran pour isoler le problème.

MODE D'EMPLOI PDW-HR1 SONY

Consignes de sécurité importantes

• Lisez ces instructions.
• Conservez ces instructions.
• Tenez compte de tous les avertissements.
• Suivez toutes les instructions.
• N'utilisez pas cet appareil à proximité d'eau.
• Nettoyez cet appareil uniquement avec un chiffon sec.

- Ne bloquez aucun orifice de ventilation. Installez cet appareil conformément aux instructions du fabricant.

- Ne l'installez pas à proximité de sources de chaleur comme des radiateurs, des registres de chaleur, des poêles ou d'autres appareils (y compris des amplificateurs) produisant de la chaleur.

- Ne désactivez pas le dispositif de sécurité de la fiche polarisée ou avec mise à la terre. Une fiche polarisée possède deux lames dont l'une est plus large que l'autre. Une fiche avec mise à la terre possède deux lames et une troisième broche de mise à la terre. La lame la plus large et la troisième broche sont fournies pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise de courant, consultez un électricien afin qu'il remplace la prise obsolète.

• Protégez le cordon d'alimentation afin que personne ne marche dessus et qu'il ne se coince pas, en particulier au niveau de la fiche, de la prise de courant et à l'endroit où il sort de l'appareil.
• N'utilisez que les fixations et accessoires indiqués par le fabricant.
• Utilisez l'appareil uniquement avec le chariot, le support, le trépied ou la table indiqué par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, faites attention lorsque vous déplacez le chariot et l'appareil ensemble afin d'éviter de vous blesser en cas de chute.

• Débranchez cet appareil en cas d'orage ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Faites appel à un technicien qualifié pour toute réparation/entretien. L'entretien/réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, par exemple si le cordon ou la fiche d'alimentation a été endommagé, si du liquide a été renversé ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

AVERTISSEMENT

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité. Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

CET APPAREIL DOIT ÊTRE RELIÉ À LA TERRE.

ATTENTION

Eviter d'exposer l'appareil à un égouttement ou à des éclaboussures. Ne placer aucun objet rempli de liquide, comme un vase, sur l'appareil.

Ne pas installer l'appareil dans un endroit confiné, par exemple une bibliothèque ou un placard encastré.

Cet appareil n'est pas déconnecté de la source d'alimentation secteur tant qu'il est raccordé à la prise murale, même si l'appareil lui-même a été mis hors tension.

Cet appareil est doté d'un interrupteur principal sur son panneau arrière.

Installez l'appareil de sorte que l'utilisateur puisse facilement accéder à l'interrupteur principal.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Ce symbole est destiné à avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans l'enveloppe du produit, qui pourrait être suffisamment importante pour représenter un risque d'électrocution pour les personnes.

Ce symbole est destiné à avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien/réparation) importantes dans la documentation accompagnant l'appareil.

AVERTISSEMENT :

L'utilisation de cet appareil à une tension autre que 120 V peut nécessiter l'utilisation d'un type différent de cordon ou de fiche de fixation, ou les deux. Afin de réduire les risques d'incendie ou d'électrocution, faites appel à un technicien qualifié pour toute réparation/entretien.

CLASS 1 LASER PRODUCT LASER KLASSE 1 PRODUKT LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

Cette station de terrain pour Professional Disc est classée comme PRODUIT LASER DE CLASSE 1.

Propriétés de la diode laser

Longueur d'onde : 400 à 410 nm

Durée d'émission : Continue

Puissance du laser : 135 mW (maxi de crête d'impulsion), 65 mW (maxi d'ondes entretenues)

Norme: IEC60825-1 (2007)

CAUTION Laser generation when open, DO NOT STRAW INTO OCEAN. For U.S.A. CAUTION LEASE 2. Laser generation when open, DO NOT STRAW INTO THE OCEAN. APPROVEMENT: Laser class A & LUXERTURE. IN PAS SHAKERS OR INSURITORS. VORSICHT NET CYPICALS LABOR/TRAILING OR ELISAIC & NOT IN ON STRAIL OPEN. ADWARDS LEASE 2. Laser CYPICALS N/A OPEN ATR MACH IN (SUBSTRALES). ADWARELL LEASE 2. LABOR/TRAILING N/A OPEN N/A STRAW IN (SUBSTRALES). WARNING STRAWING PRAK LABOR & LABOR APPARANT EN OPEN N/A STRAW IN LABOR/TRAILING VARO! FOR EUROPE 注意 江苏科博照明 江苏科博照明 适合中国 3-270-847-91

Cette étiquette est placée sur le panneau supérieur de l'unité de commande.

Attention

L'emploi d'instruments optiques avec ce produit augmentera les risques pour les yeux.

L'emploi de commandes ou ajustements ou l'exécution de procédures autres que celles spécifiées ici peut provoquer une exposition dangereuse au rayonnement.

AVERTISSEMENT

Une pression acoustique excessive en provenance des écouteurs ou du casque peut provoquer une baisse de l'acuité auditive.

Pour utiliser ce produit en toute sécurité, évitez l'écoute prolongée à des pressions sonores excessives.

N'exposez pas les batteries à une chaleur excessive, au soleil ou près d'un feu par exemple.

Pour les clients aux Etats-Unis

La lampe dans ce produit contient du mercure. La disposition de ces matériaux peut être réglementée suite à des considérations environnementales. Pour obtenir des informations de disposition ou de recyclage, veuillez communiquer avec vos autorités locales ou la Telecommunications Industry Association (www.eiae.org).

Pour les clients au Canada

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Pour les clients en Europe

Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants :

E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de télévision).

AVERTISSEMENT

1. Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des contacts de mise à la terre conformes à la réglementation de sécurité locale applicable.

2. Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty-product-registration pour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.

Table des matières

Chapitre 1 Présentation

Caractéristiques....9

Caractéristiques de cet appareil.... 9

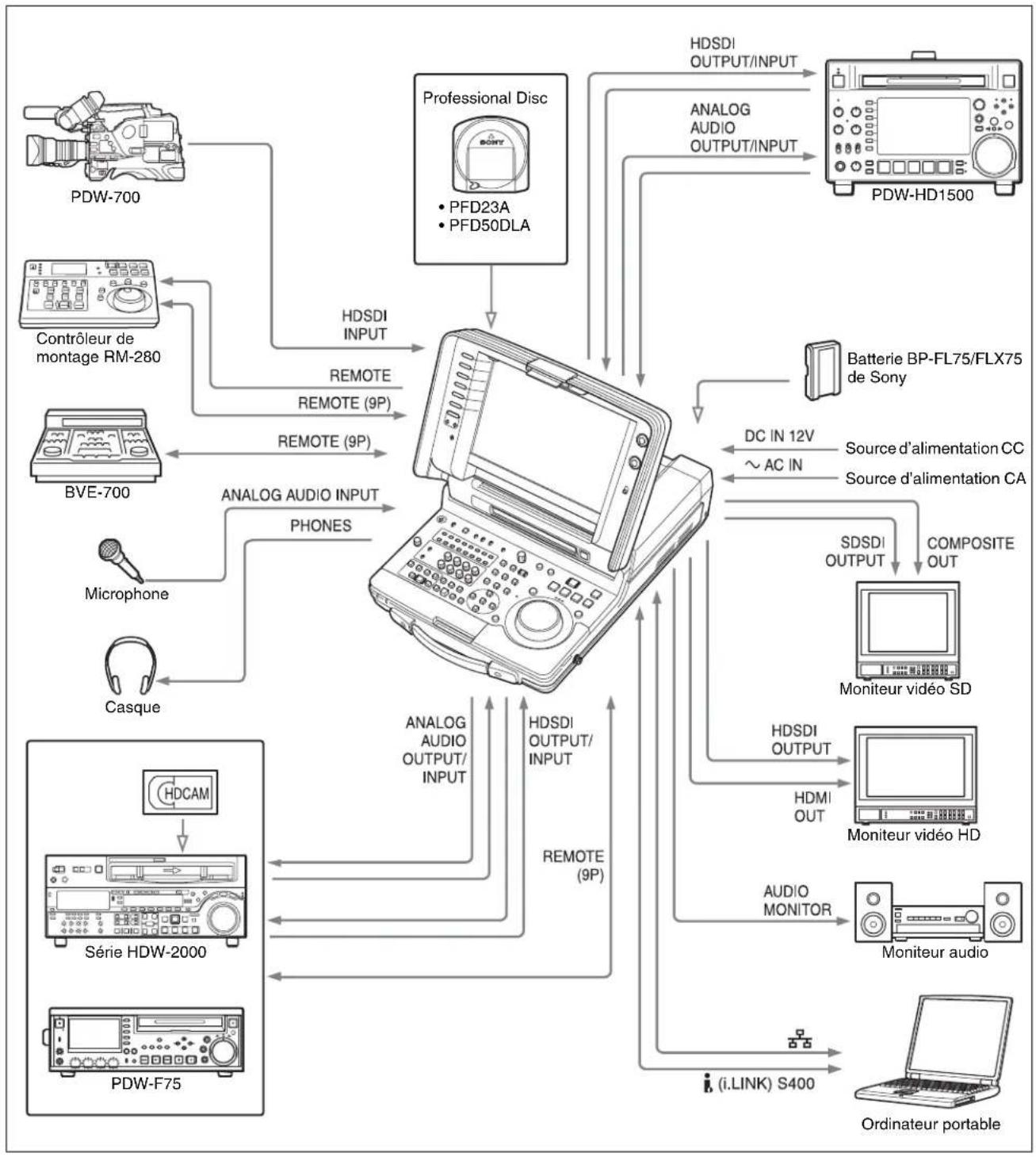

Configurations du système ....13

Chapitre 2 Nomenclature et fonctions des éléments

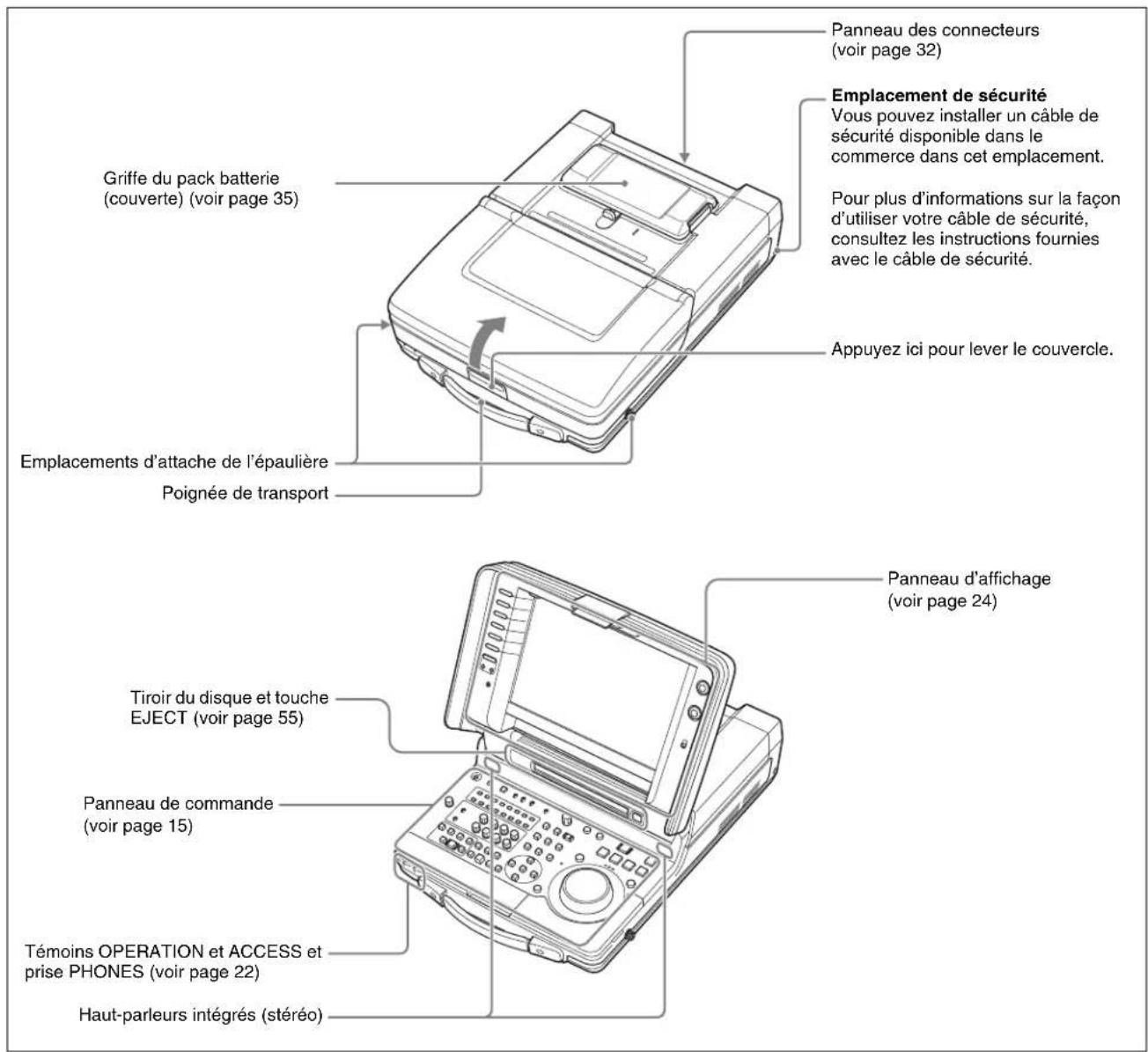

Configuration 14

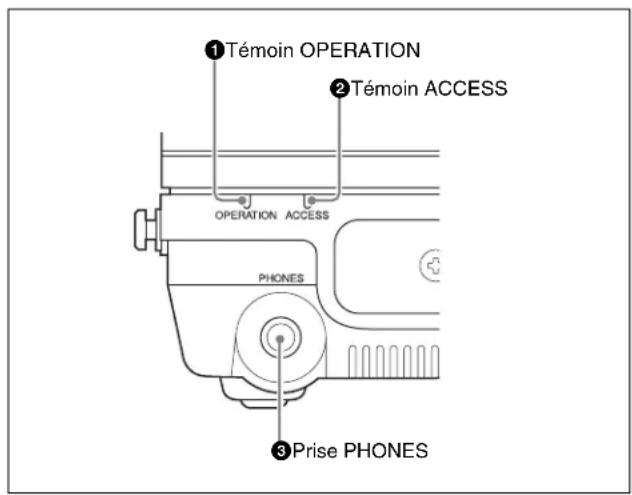

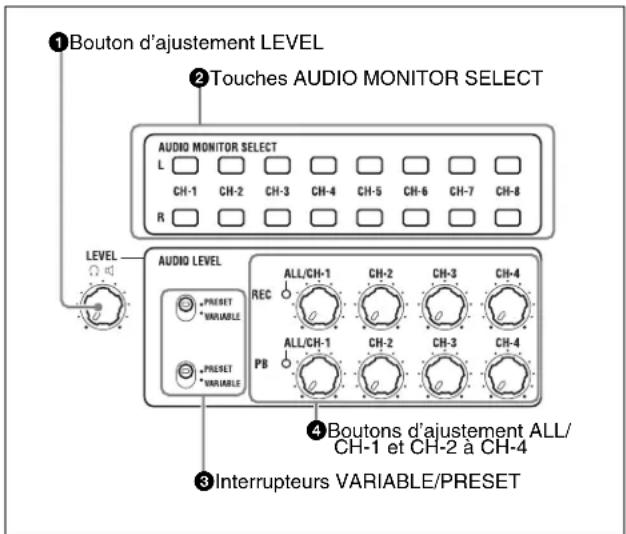

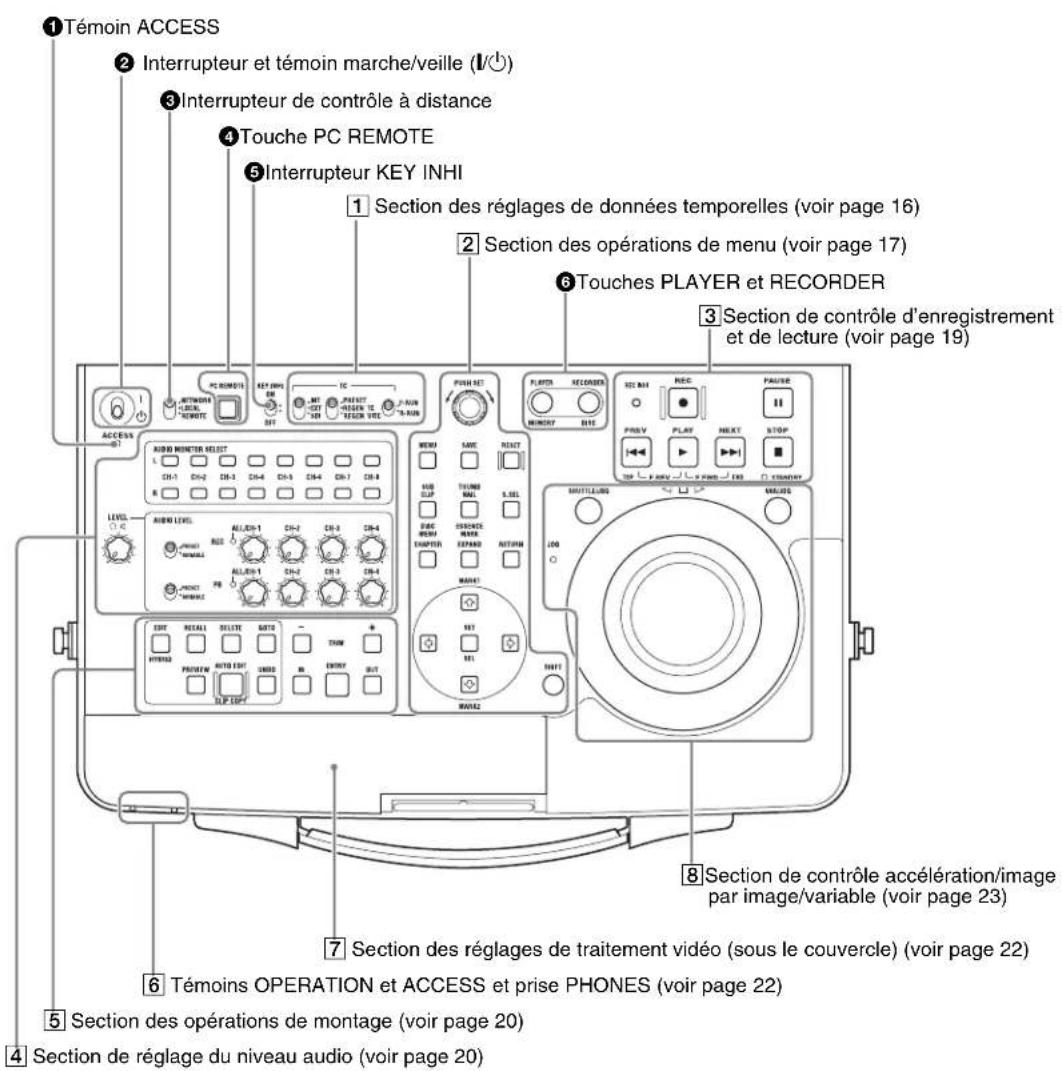

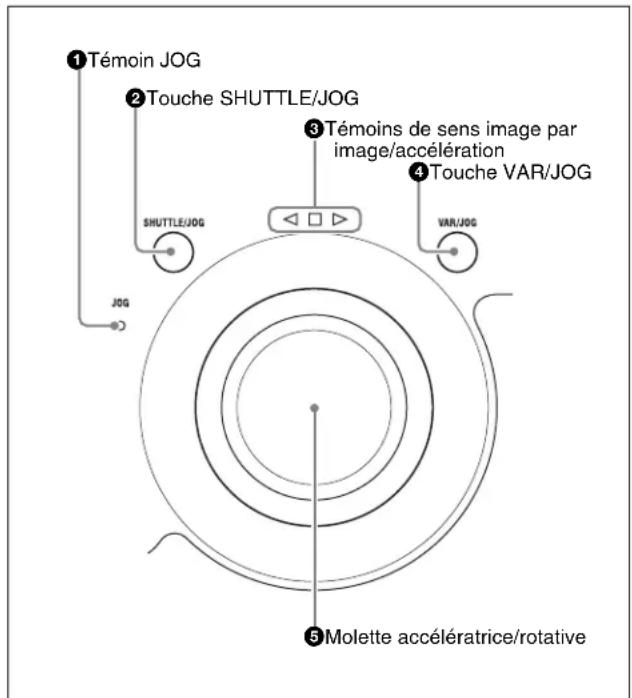

Panneau de commande....15

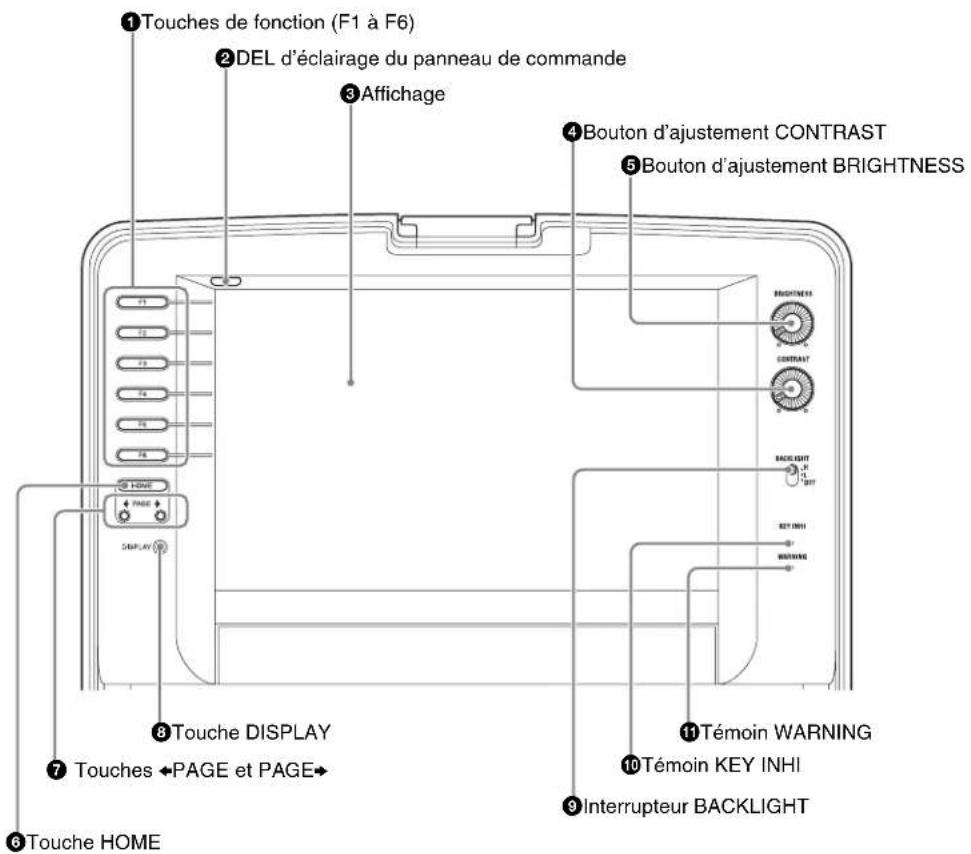

Panneau d'affichage....24

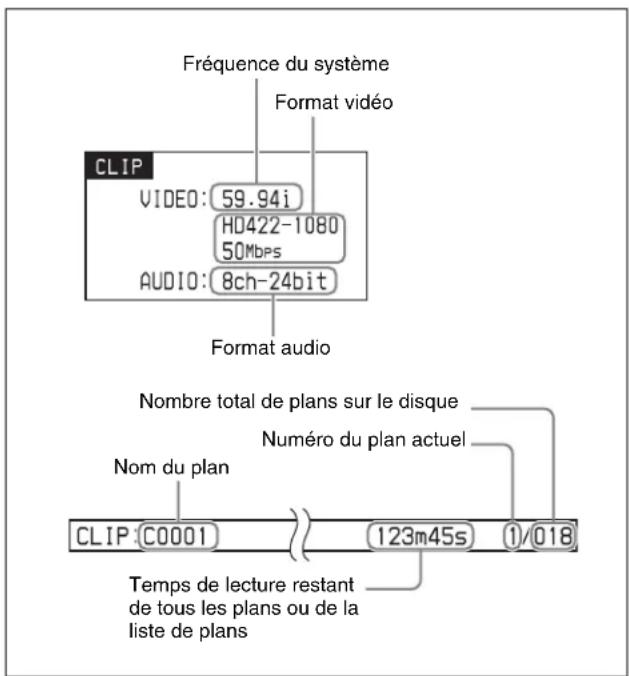

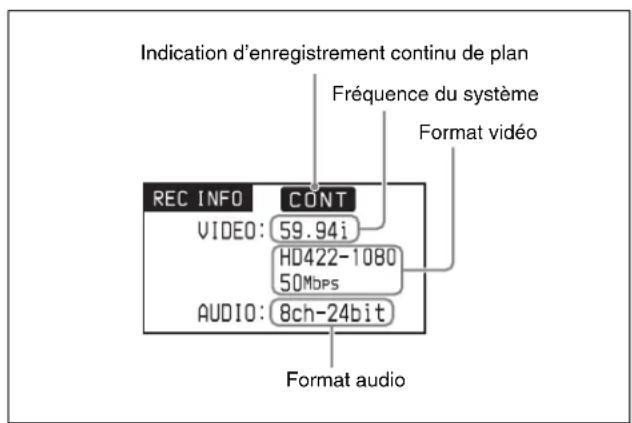

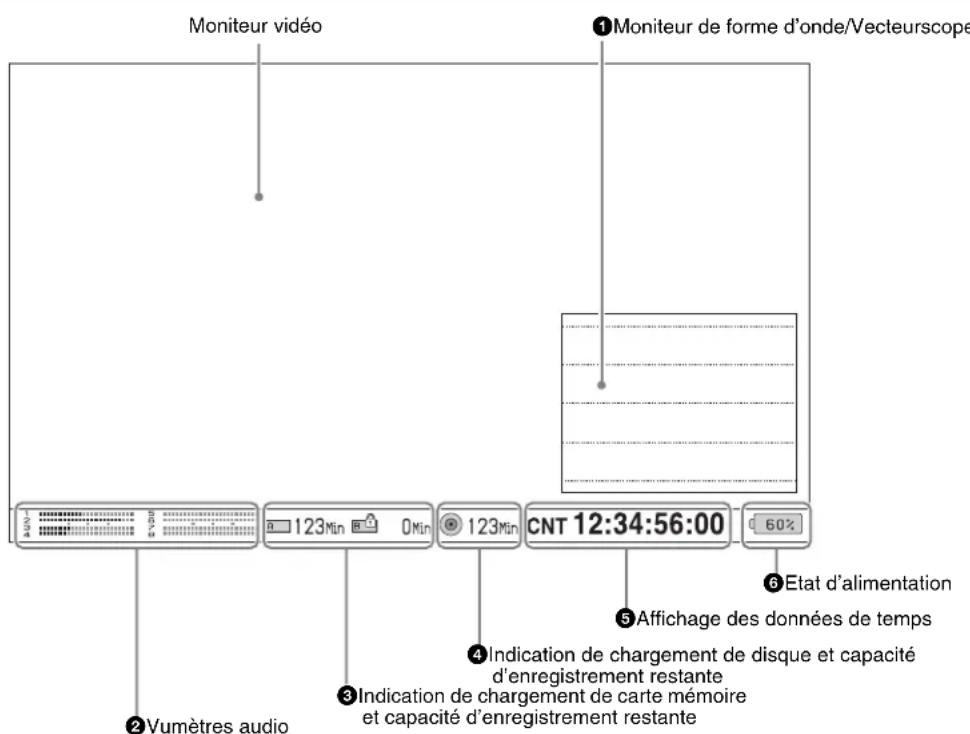

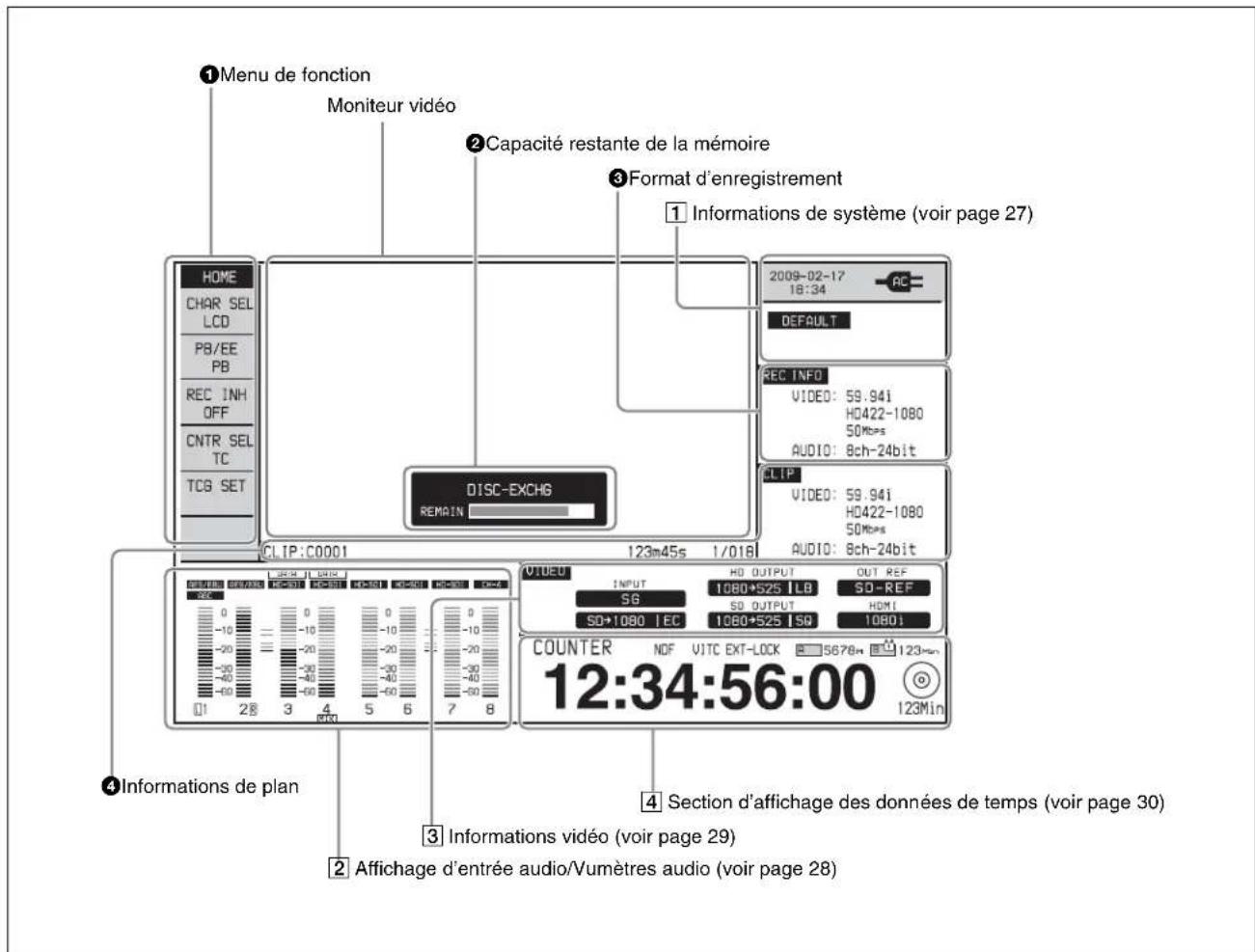

Ecran d'affichage 25

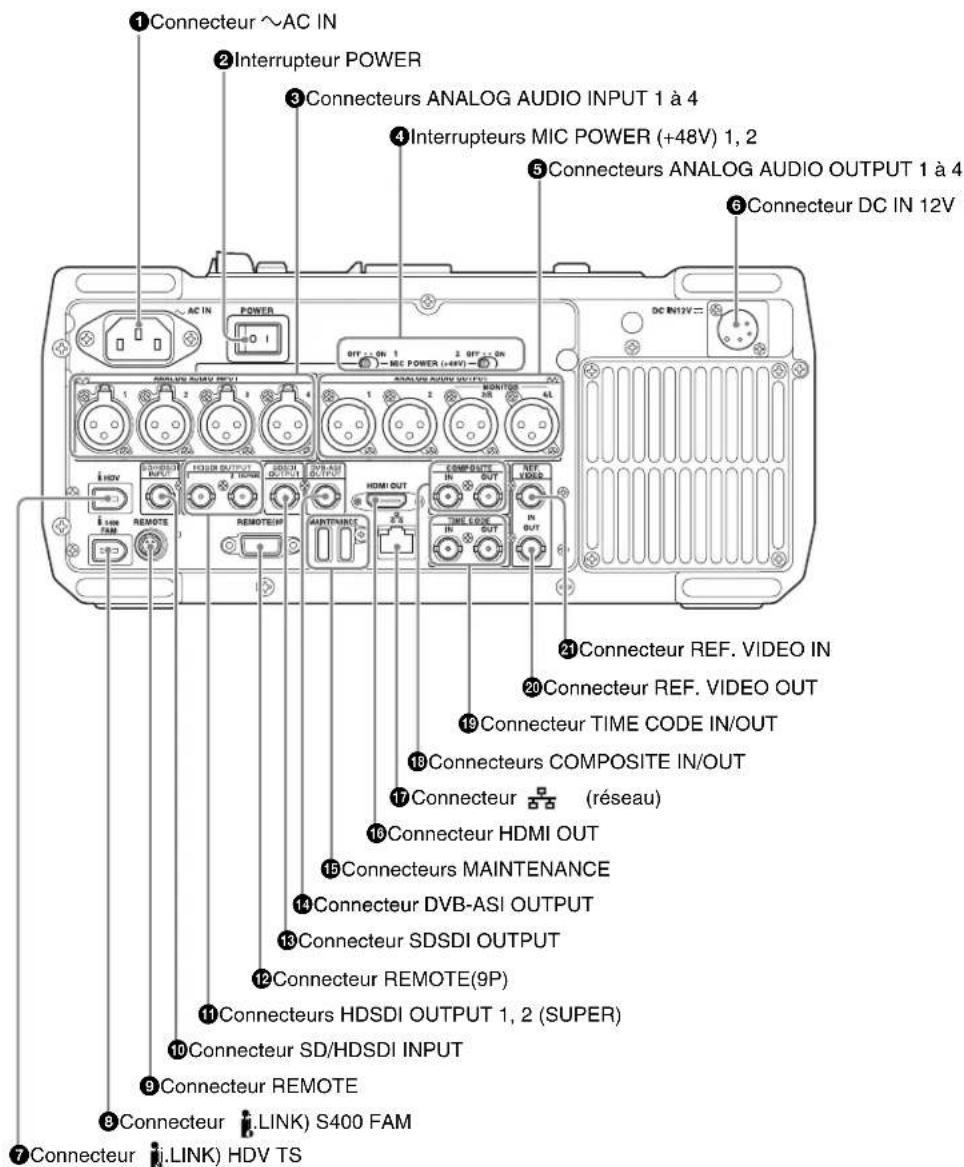

Panneau des connecteurs ....32

Chapitre 3 Préparatifs

Préparation des sources d'alimentation ....35

Alimentation.... 35

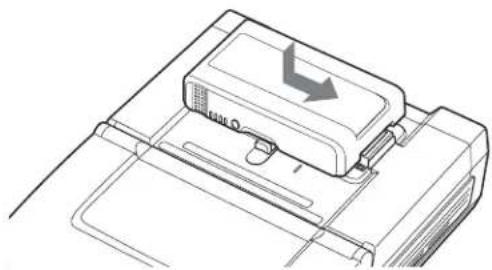

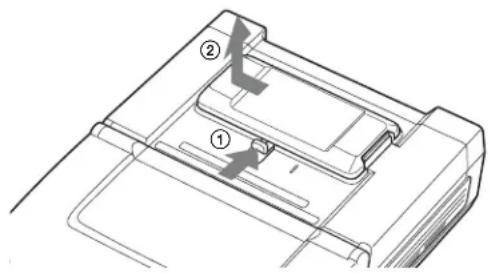

Fixation d'un pack batterie.... 35

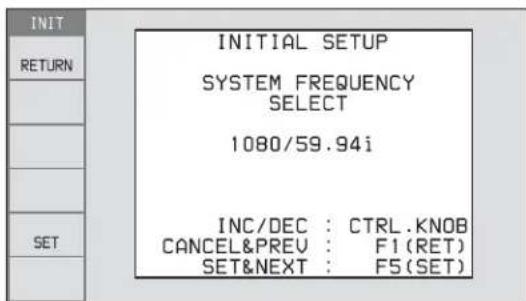

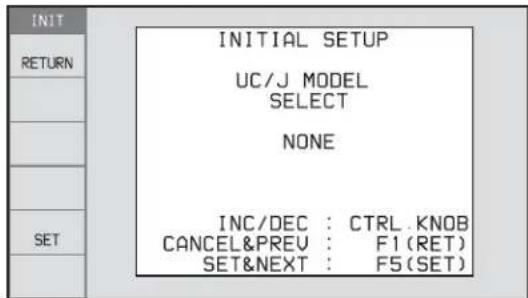

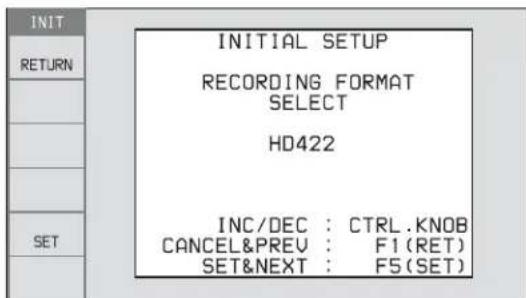

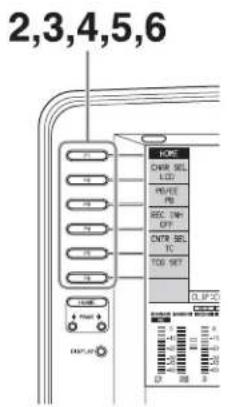

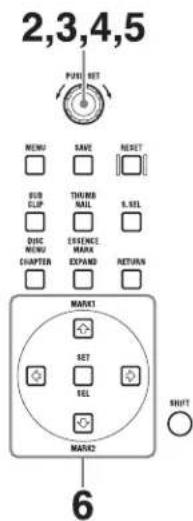

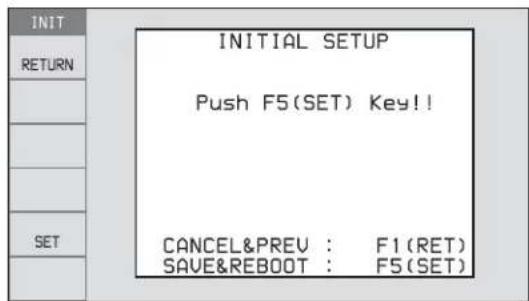

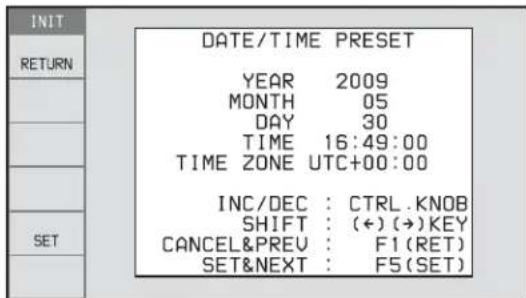

Configuration initiale....36

Connexions et réglages ....38

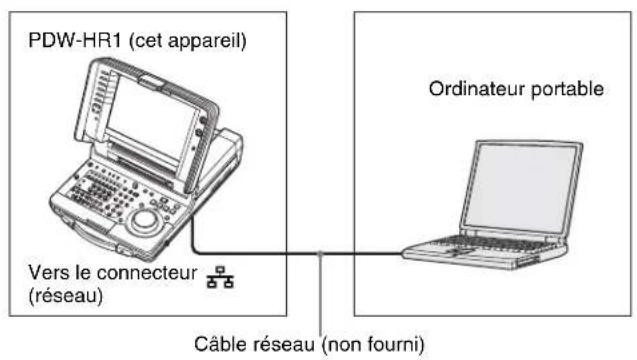

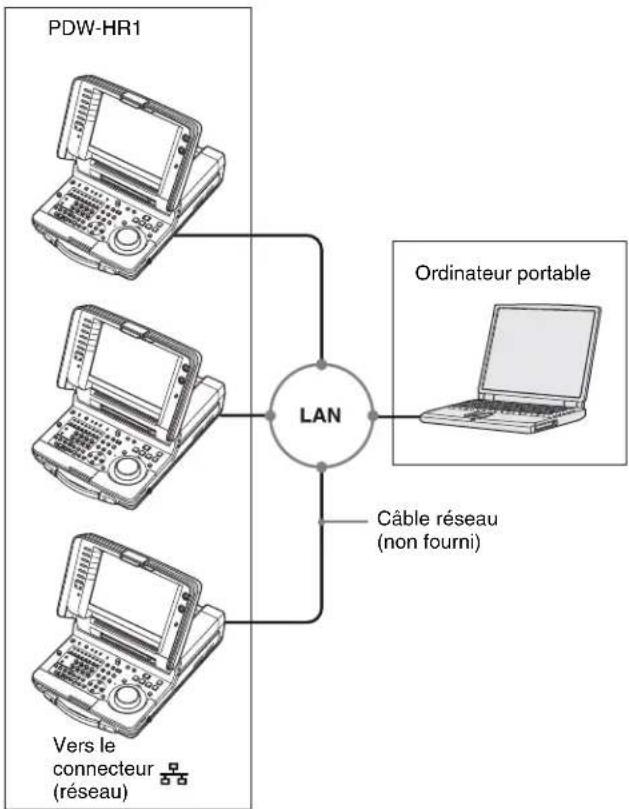

Connexions pour l'utilisation du logiciel 38

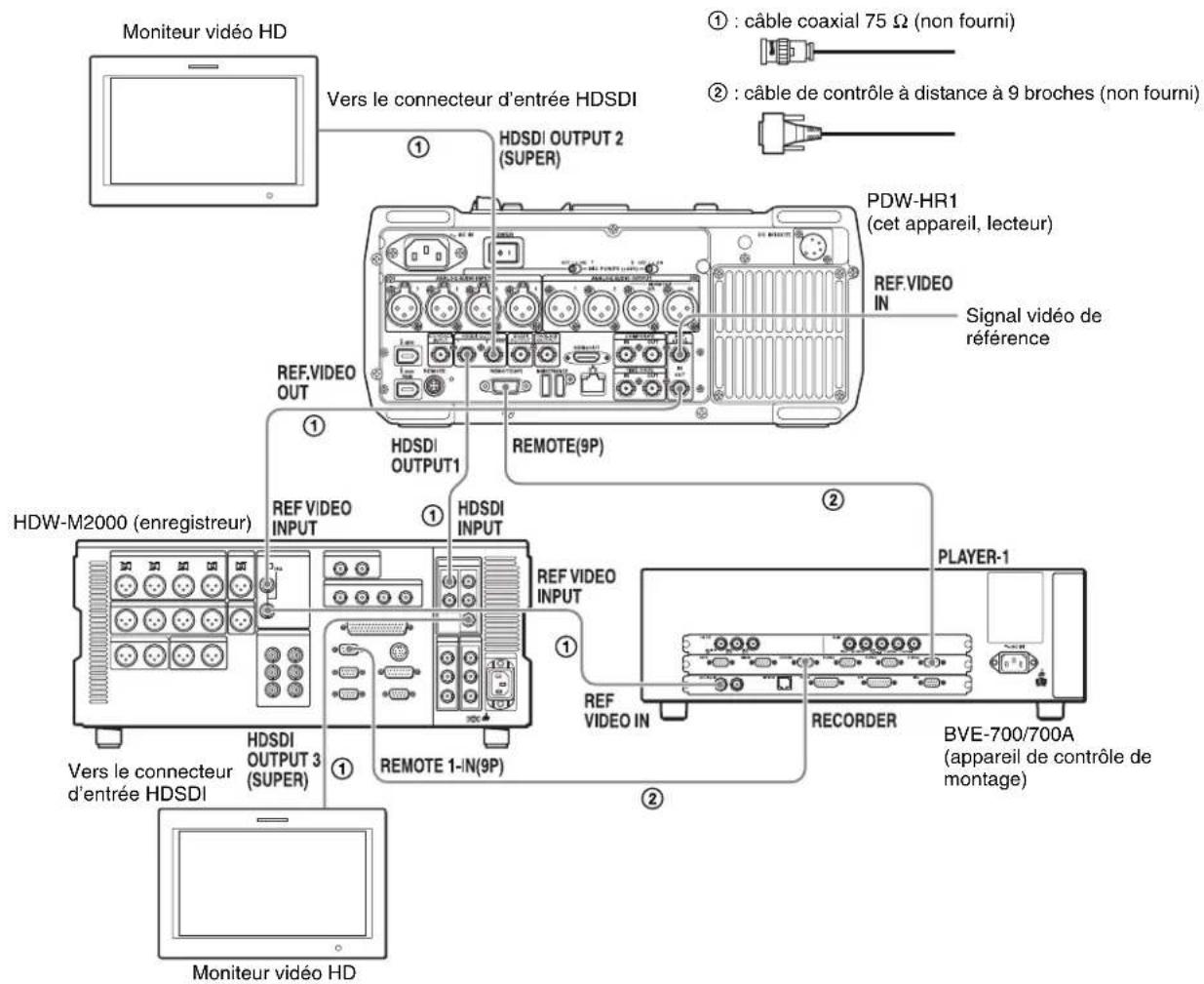

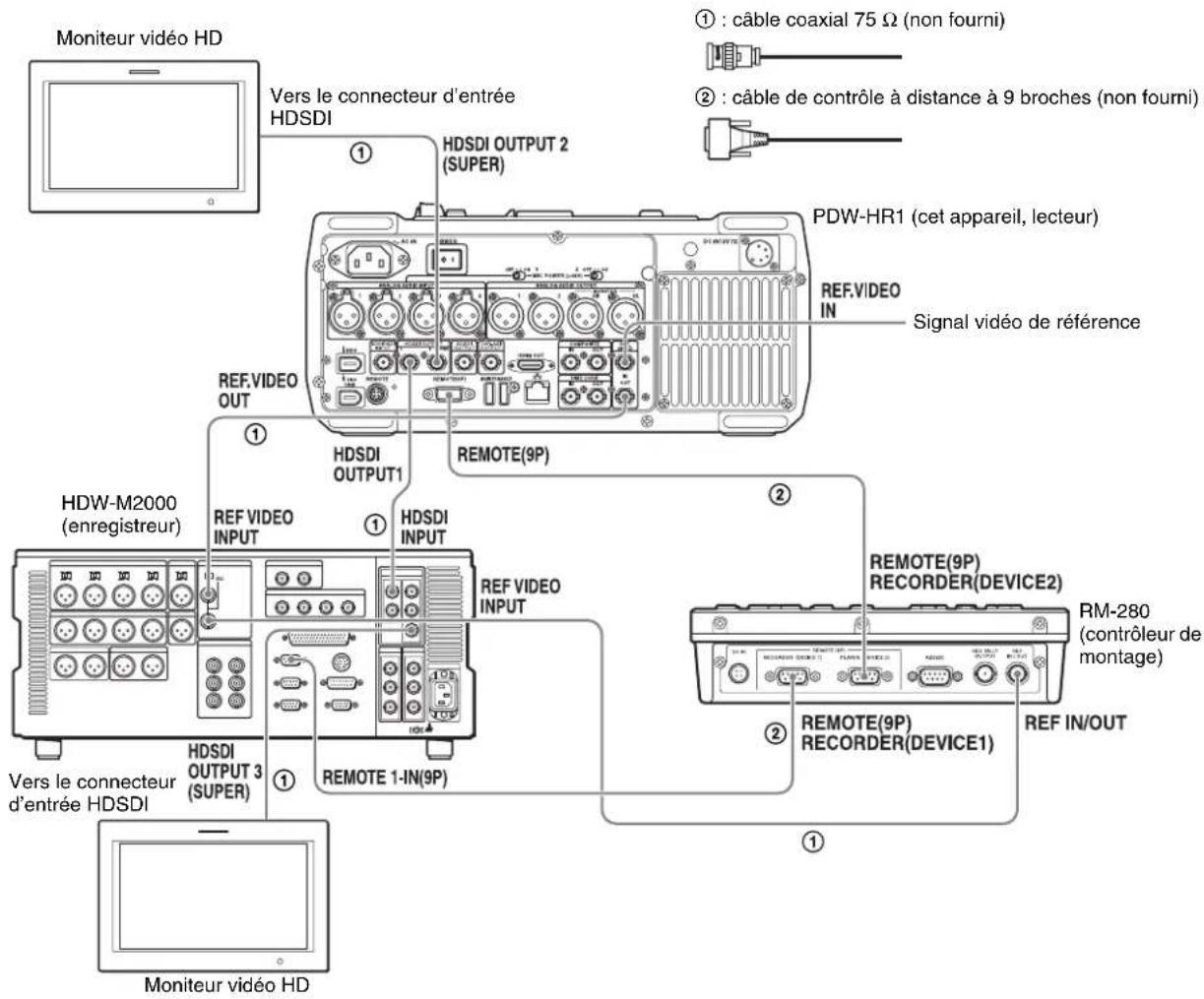

Connexions pour le montage de coupures.... 39

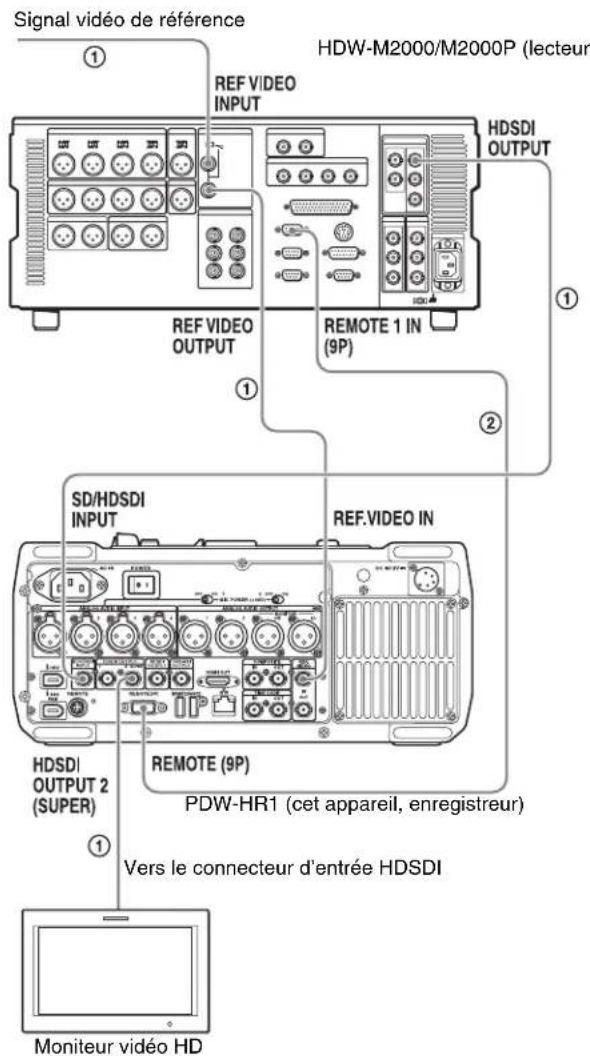

Utilisation dans un système de montage de liste de montage .... 42

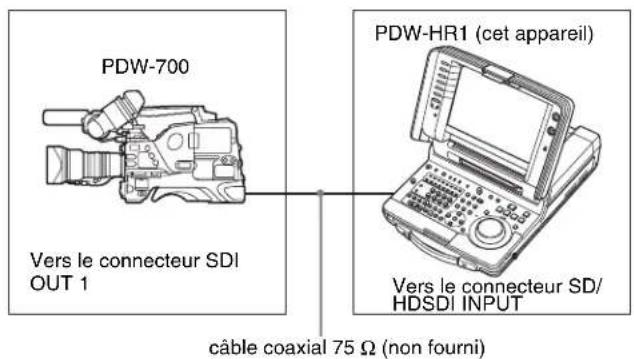

Connexions pour couverture groupée.... 43

Signaux de référence de synchronisation ....44

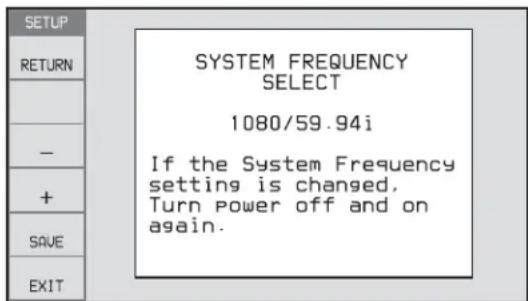

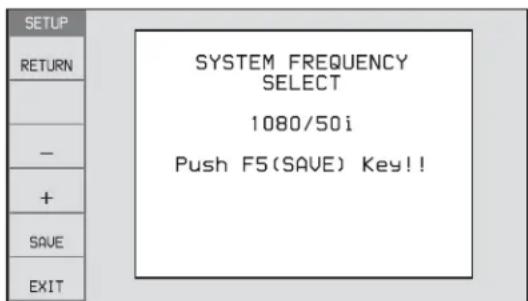

Réglage de fréquence de système....45

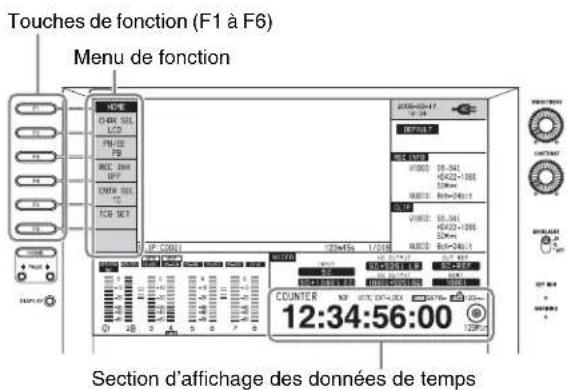

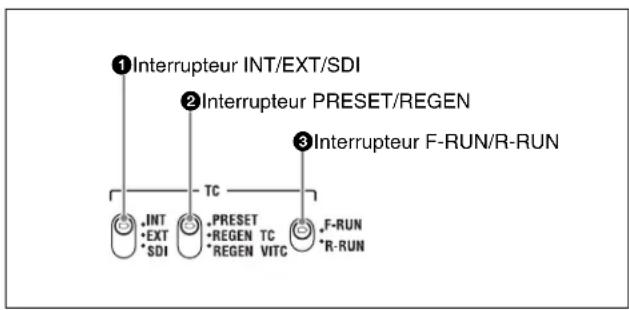

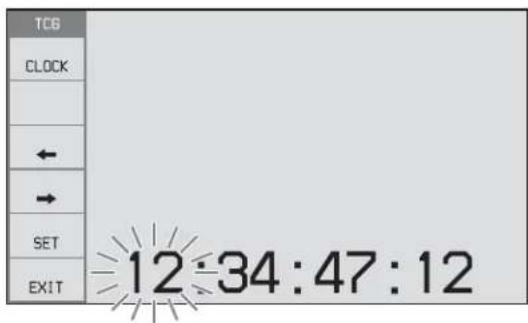

Réglage du code temporel....45

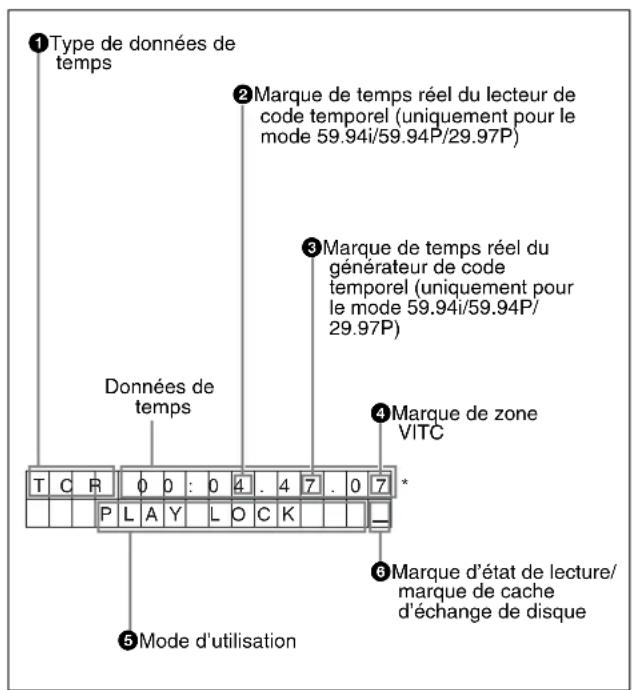

Informations textuelles superposées ....48

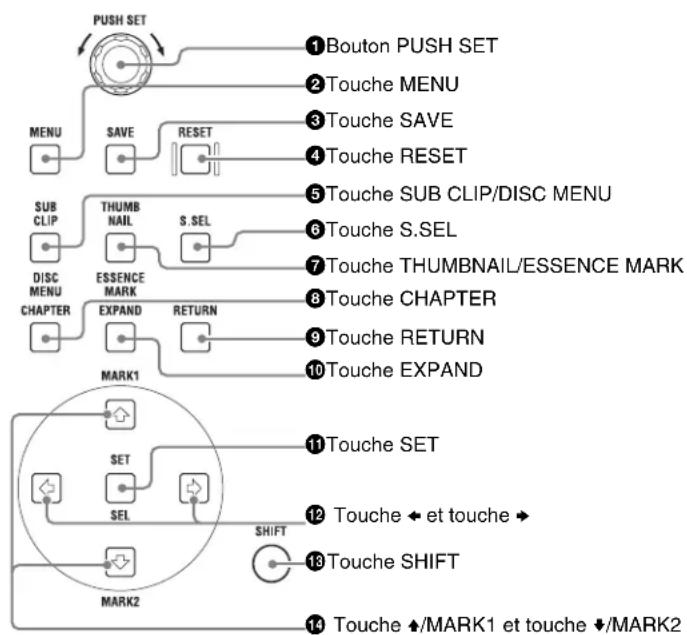

Opérations de base du menu de fonction ....50

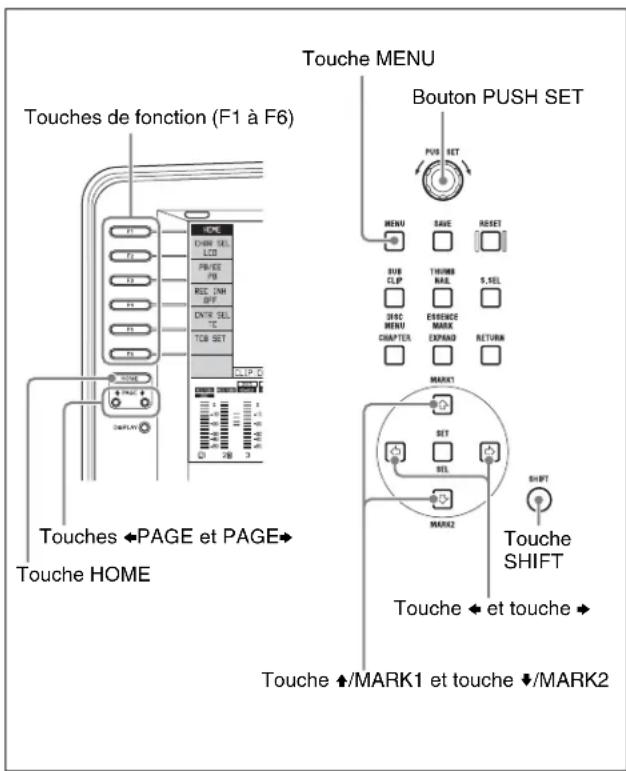

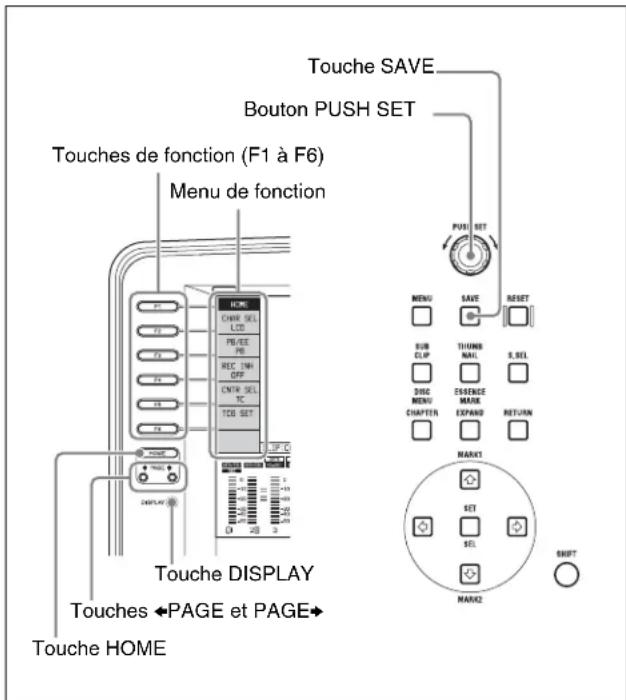

Fonctionnement du menu de fonction.... 50

Réglages du menu de fonction 51

Manipulation des disques....55

Disques utilisés pour l'enregistrement et la lecture.... 55

Remarques sur la manipulation 55

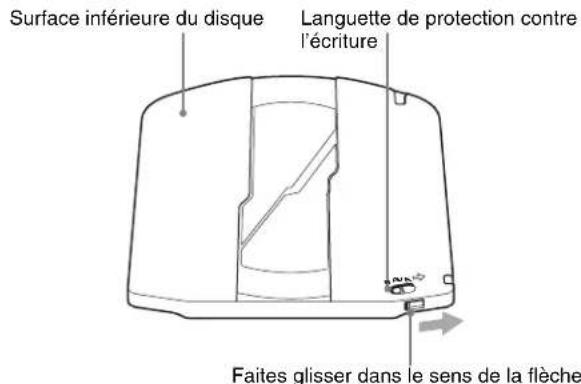

Protection contre l'écriture des disques.... 55

Chargement et déchargement d'un disque.... 55

Formatage d'un disque 56

Chapitre 4 Enregistrement et lecture

Enregistrement 57

Enregistrement mélangé de plans de formats différents sur le même disque .... 57

Préparatifs pour l'enregistrement 57

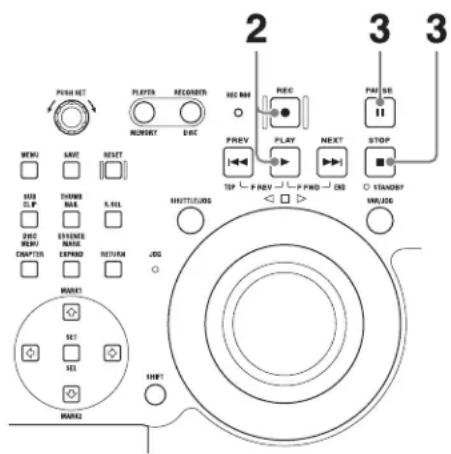

Réalisation d'un enregistrement 58

Poursuite de l'enregistrement pendant l'échange de disques (fonction de cache d'échange de disque) 59

Enregistrement au moyen de la fonction de contrôle à distance HDSDI....60

Enregistrement avec la fonction d'enregistrement continu de plan..... 60

Manipulation du disque lors d'un enregistrement qui ne se termine pas normalement (fonction de récupération).... 61

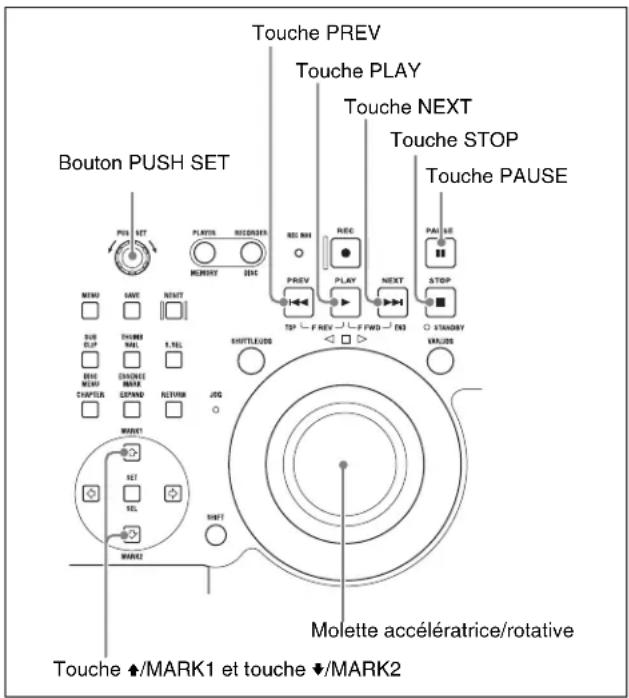

Lecture....62

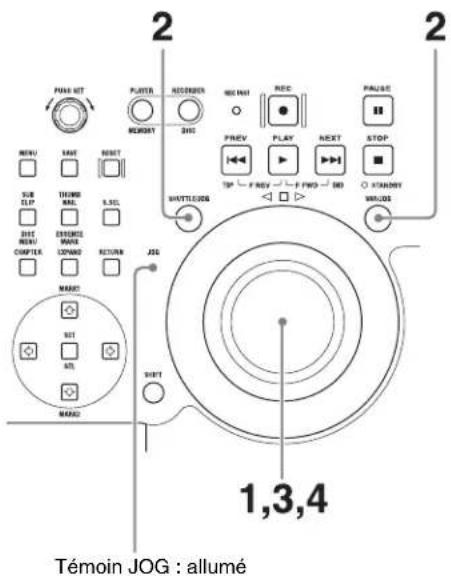

Opération de lecture.... 64

Opérations de lecture à l'aide de vignettes.... 66

Chapitre 5 Opérations dans les écrans GUI

Présentation.... 67

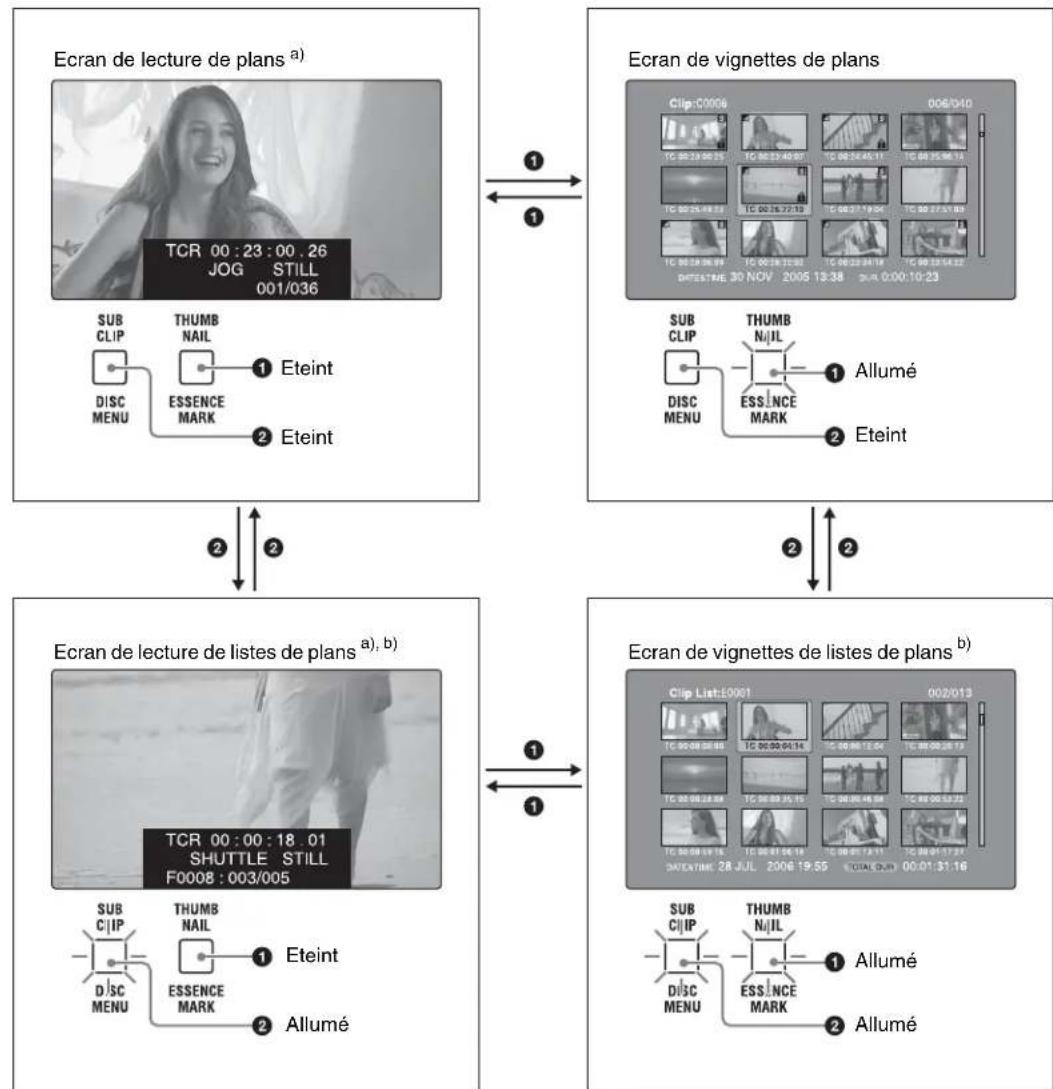

Basculement entre les écrans GUI.... 67

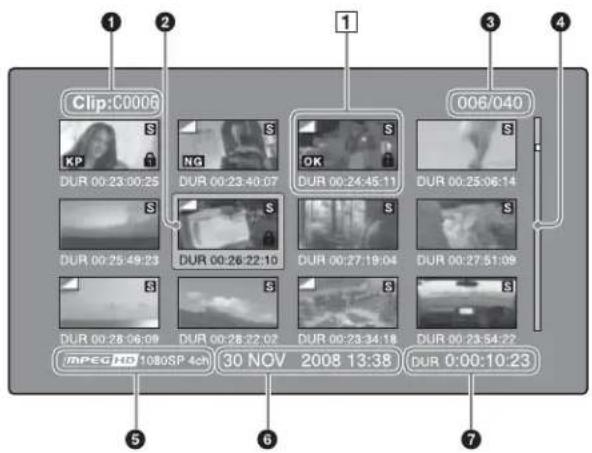

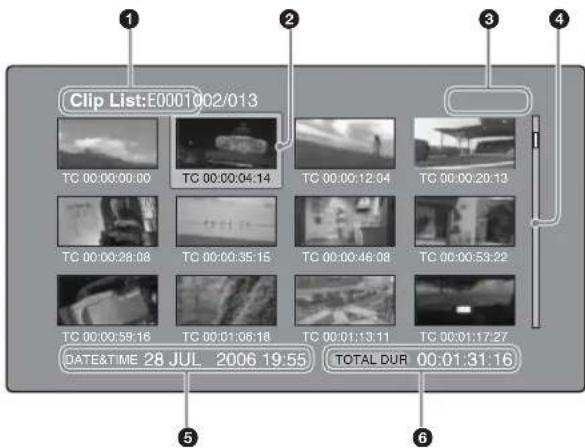

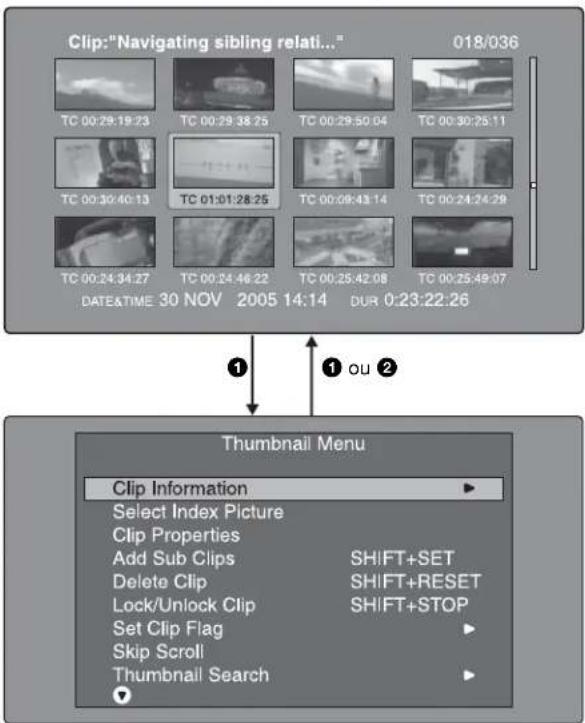

Informations et commandes dans les écrans de vignettes ....68

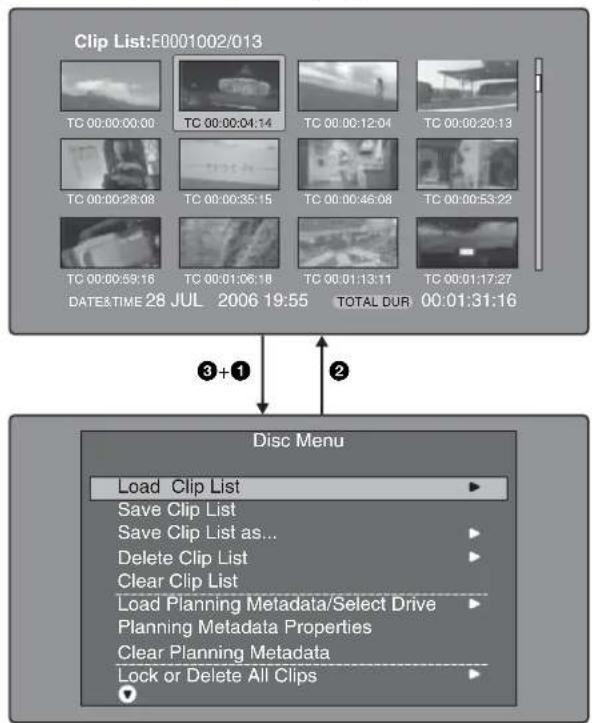

Affichage des menus.... 72

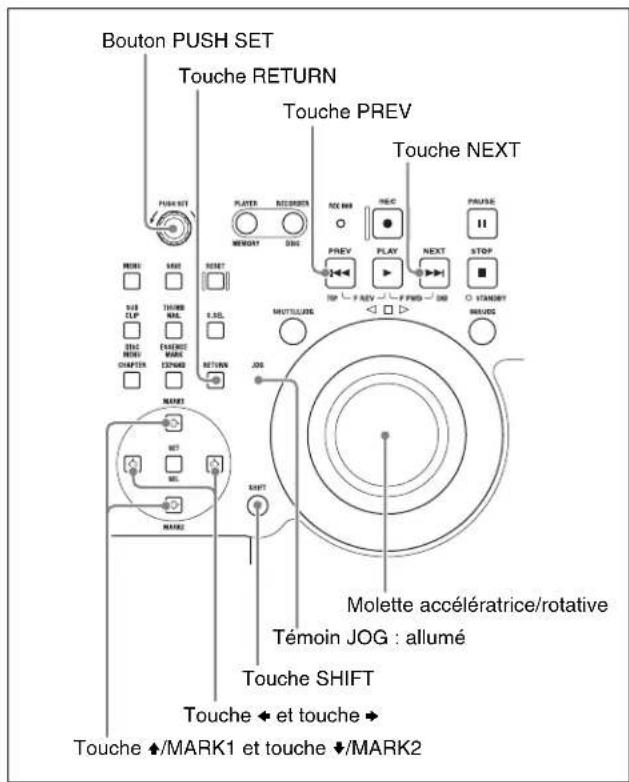

Opérations dans les écrans GUI.... 75

Opérations des vignettes.... 76

Sélection de vignettes 76

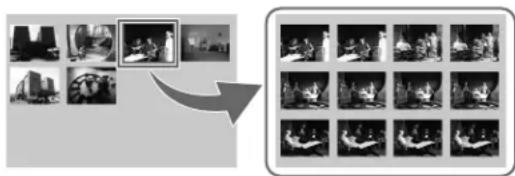

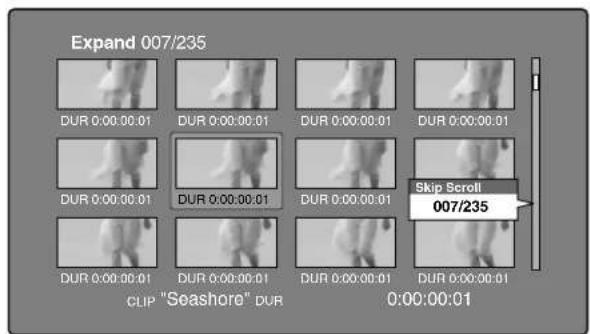

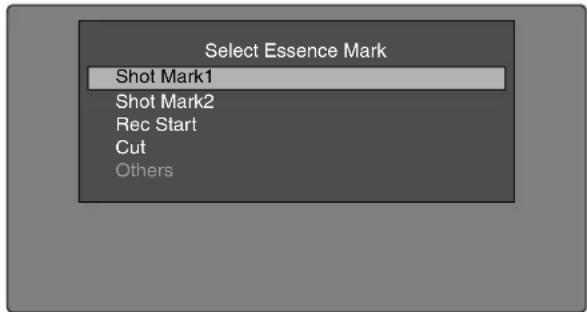

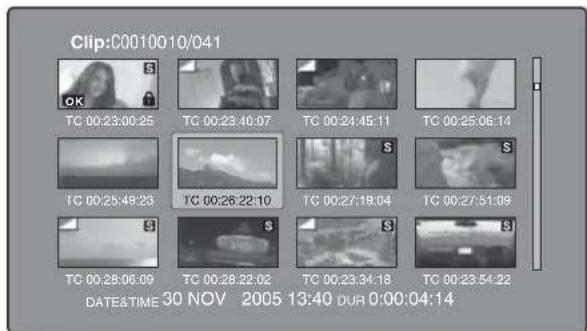

Recherche à l'aide des vignettes....76

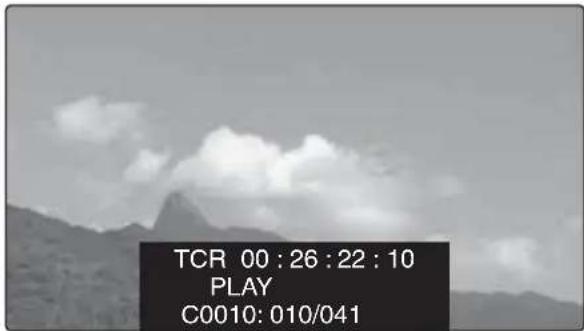

Lecture de la scène trouvée.... 79

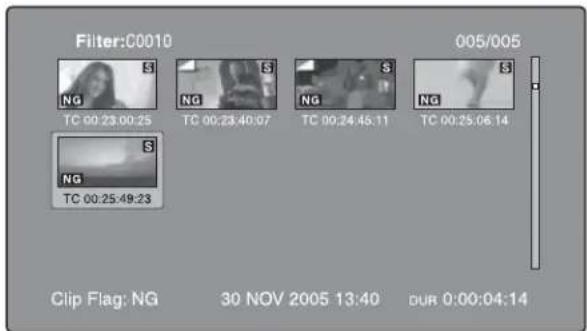

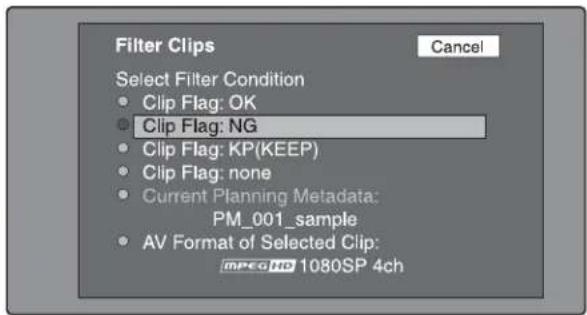

Sélection de plans par type (fonction de filtre de plans) 79

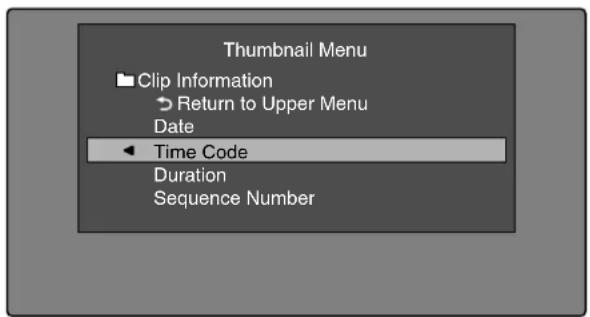

Sélection des informations affichées sur les vignettes .... 81

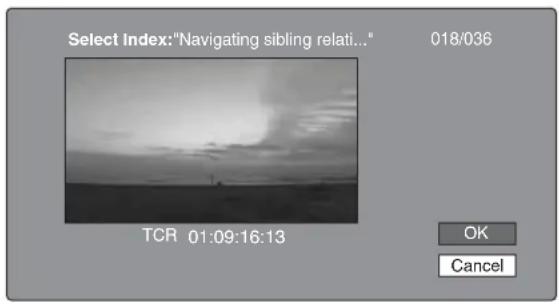

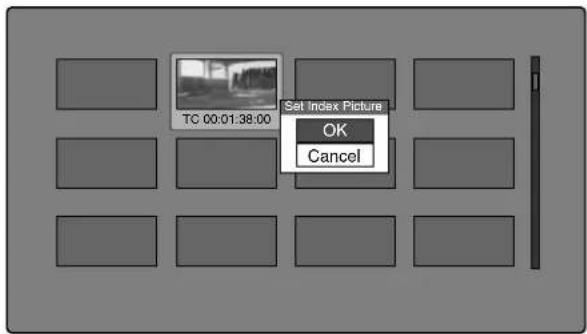

Changement des images d'index de plans.... 81

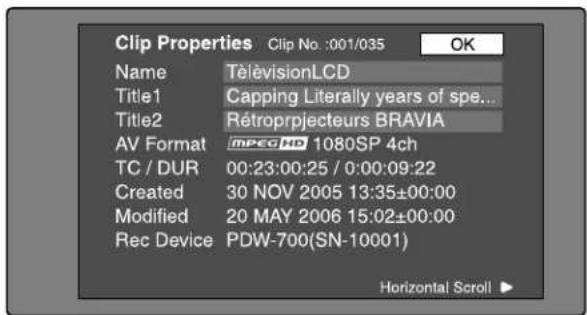

Consultation des propriétés des plans.... 82

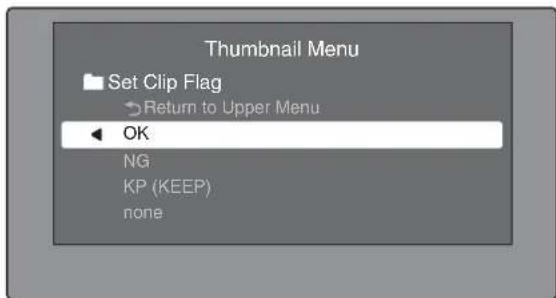

Réglage de flags de plans ....84

Verrouillage de plans (protection contre l'écriture) 85

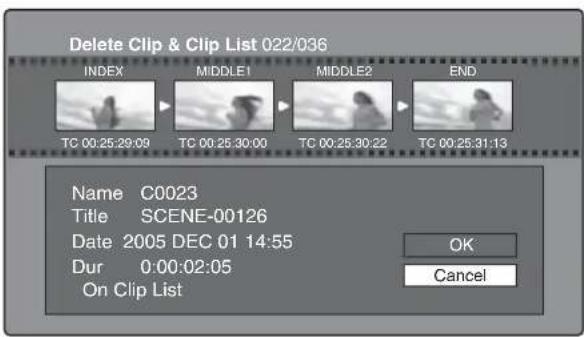

Suppression de plans.... 86

Sélection de scènes (montage de listes de plans).... 87

Qu'est-ce que la sélection de scènes ?...... 87

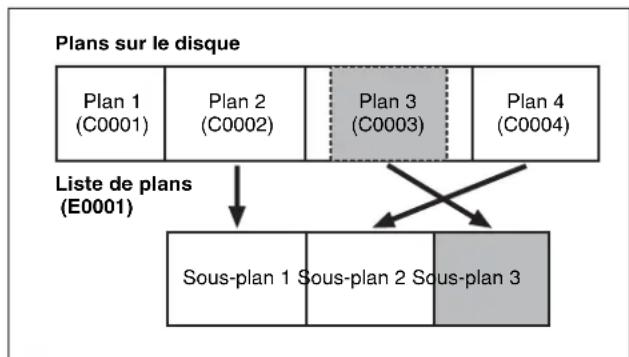

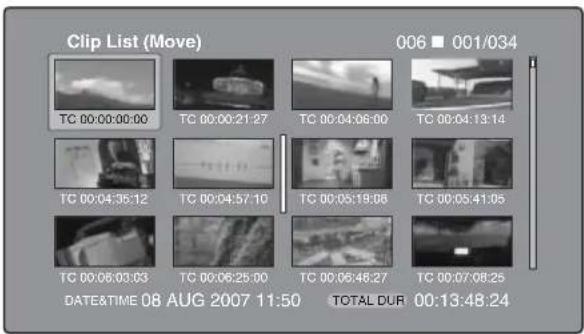

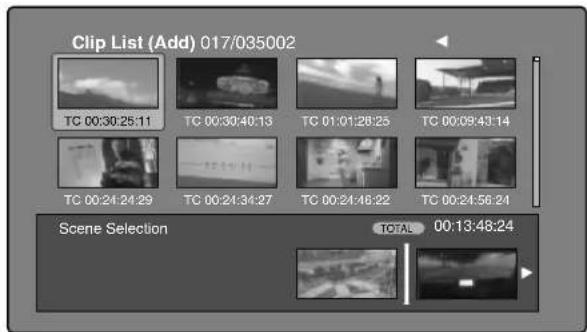

Création et montage de listes de plans 88

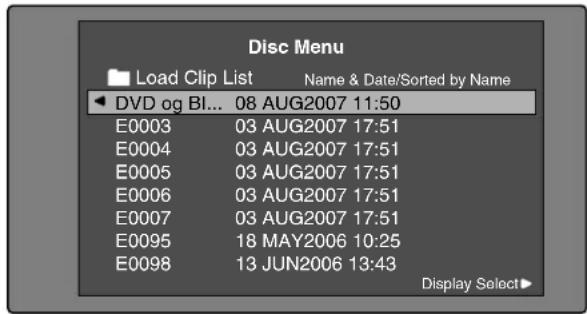

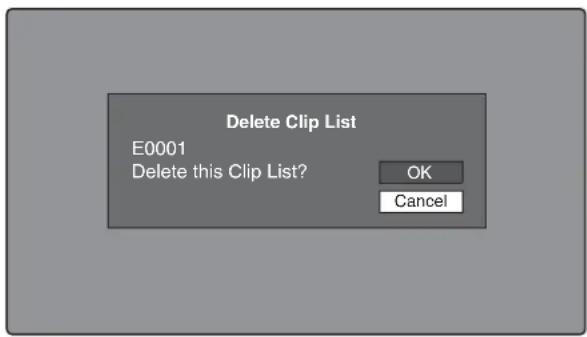

Gestion de listes de plans 93

Opérations de disque 95

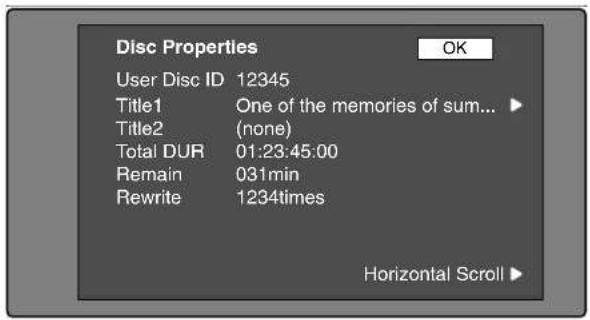

Vérification des propriétés du disque.... 95

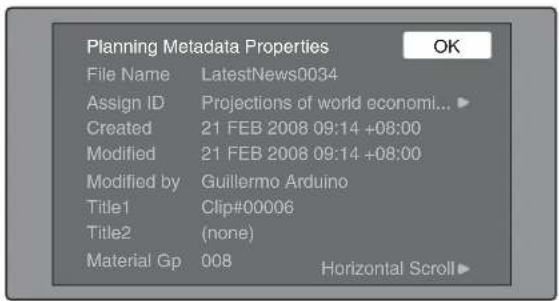

Utilisation des métadonnées de planification.... 95

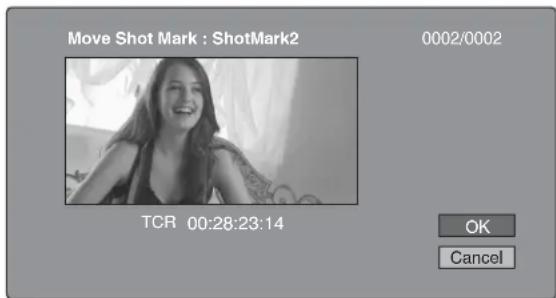

Vérification des repères définis par l'utilisateur .... 97

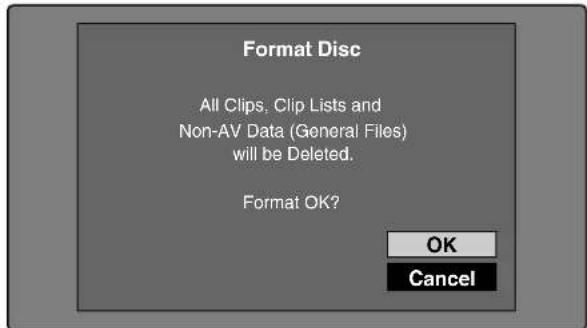

Formatage des disques.... 97

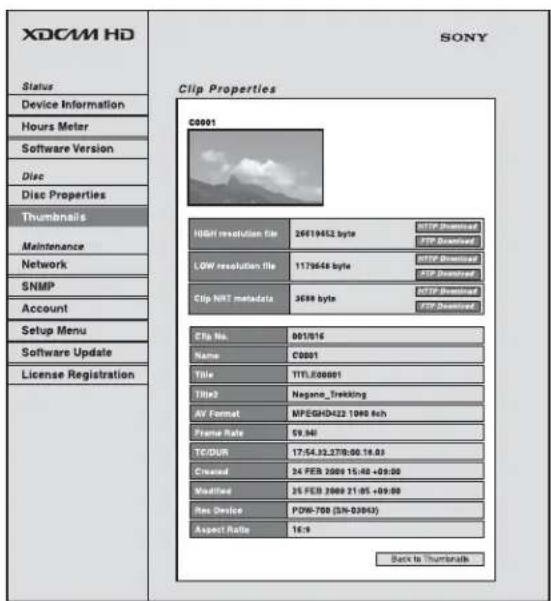

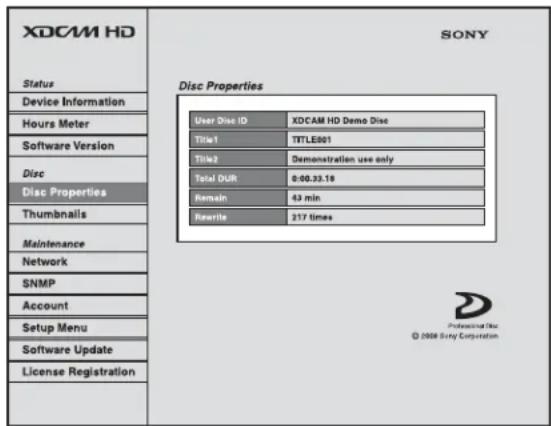

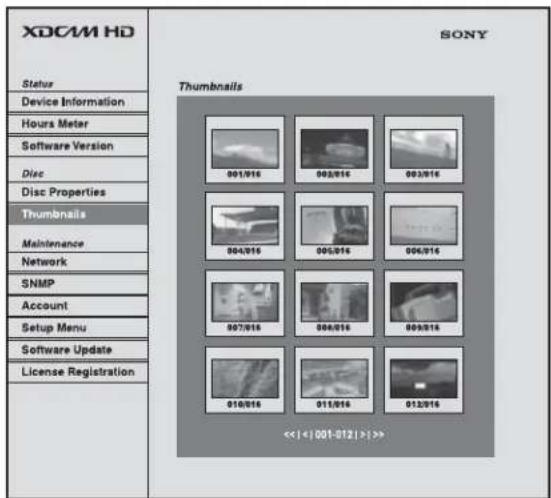

Affichage des propriétés de disque et de plans dans un navigateur Web....98

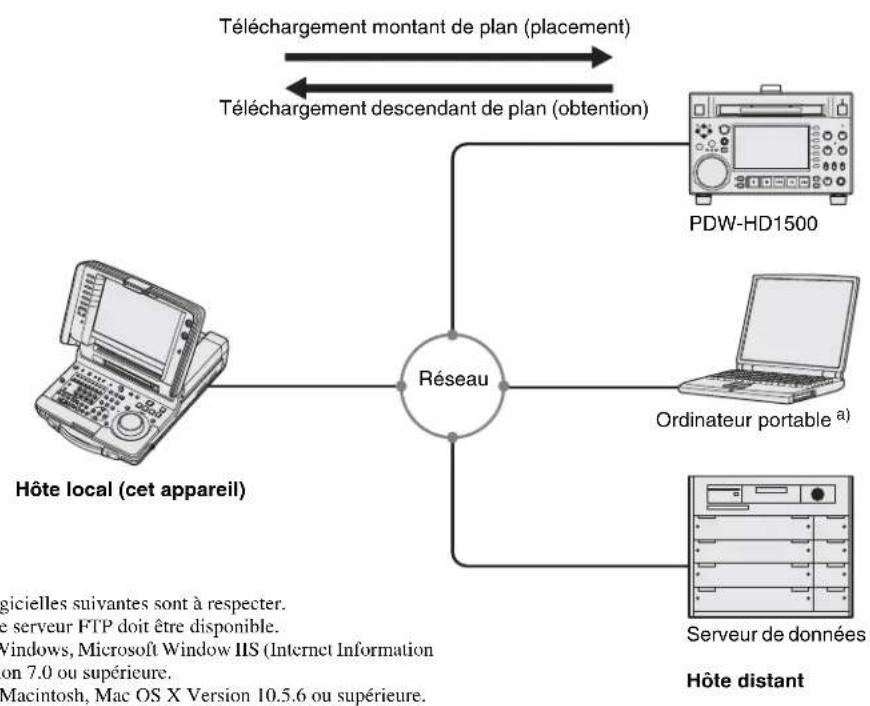

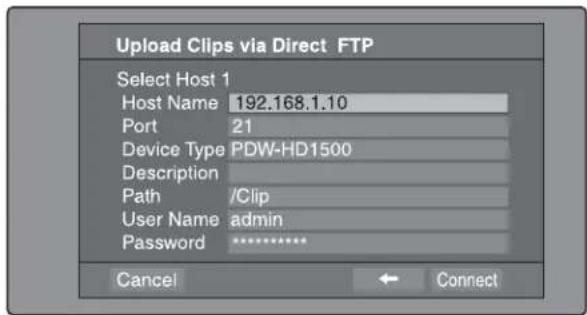

Transfert de plans (fonction client FTP)....100

Préparatifs pour le transfert de plans.... 100

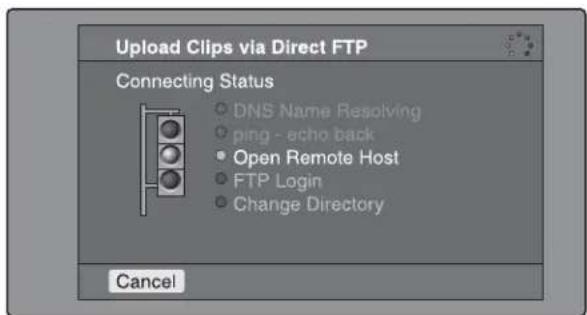

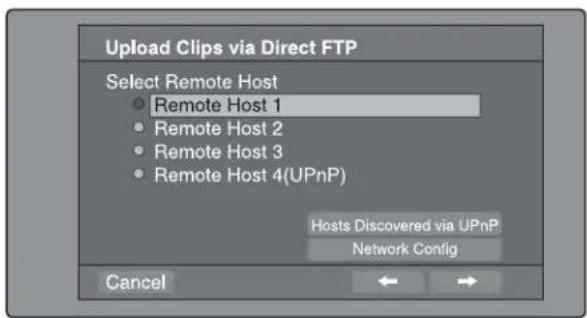

Téléchargement montant de plans.... 101

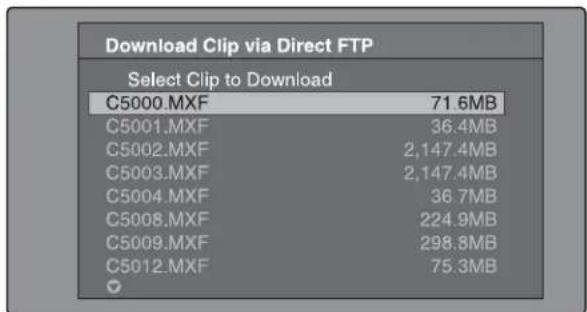

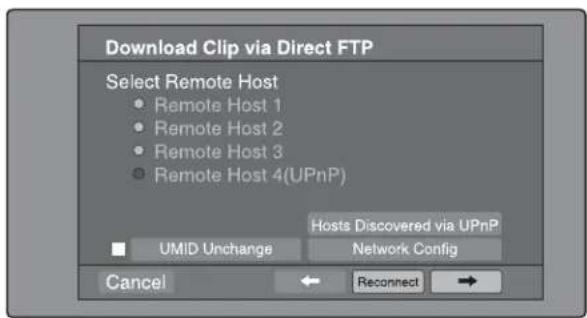

Téléchargement descendant de plans 104

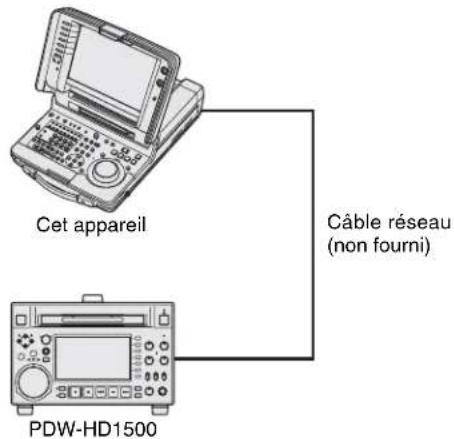

Copie de plans directe entre des dispositifs XDCAM.... 105

Liste de raccourcis....107

Chapitre 6 Montage de liste de montage

Présentation....108

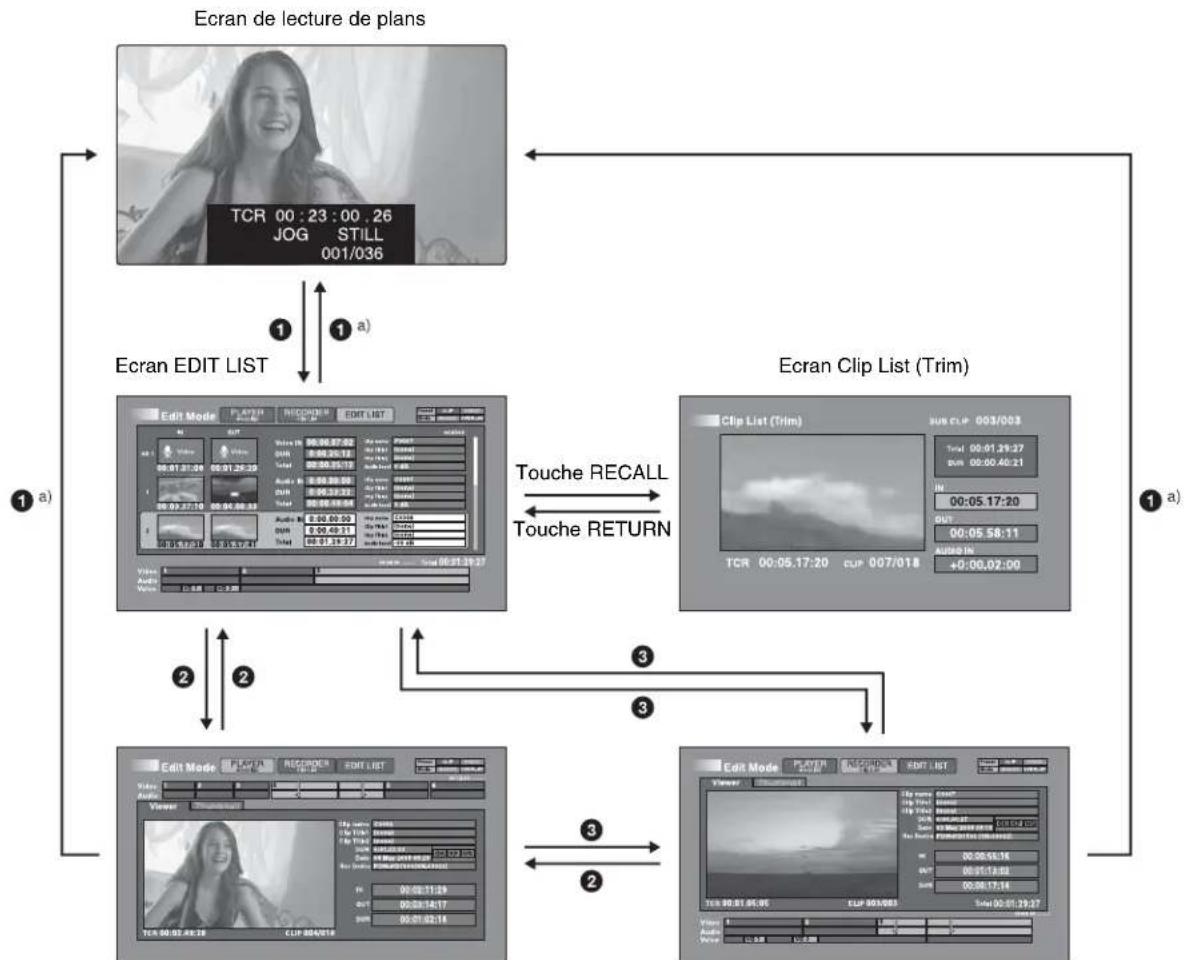

Passage aux écrans de montage.... 108

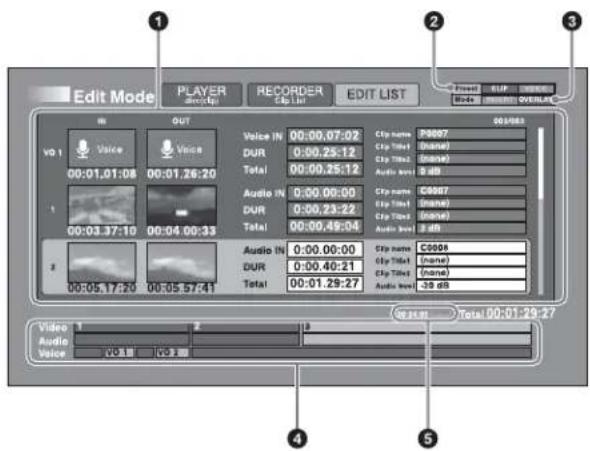

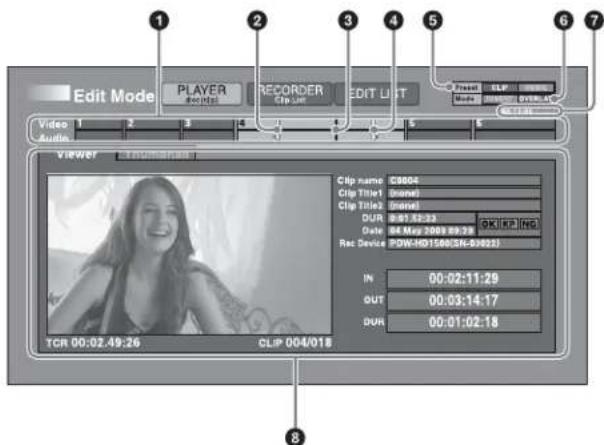

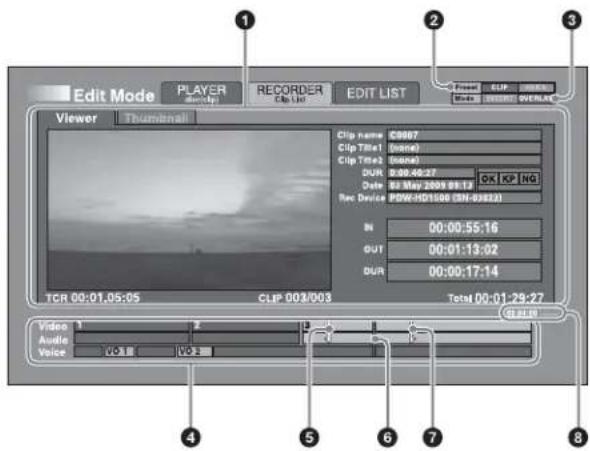

Parties des écrans de montage 110

Affichage de l'Edit Menu.... 112

Opérations dans les écrans de montage.... 114

Opérations de montage....115

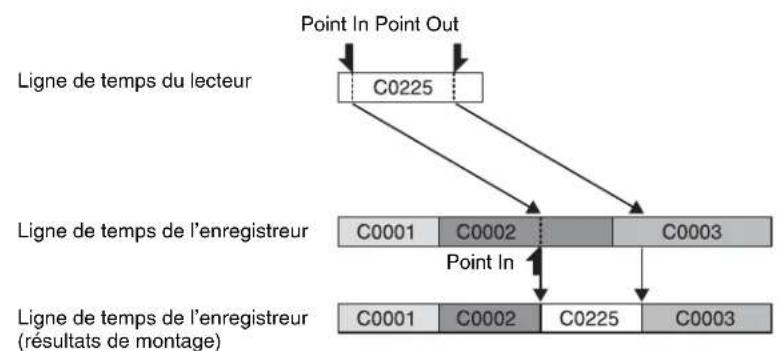

Modes de montage.... 115

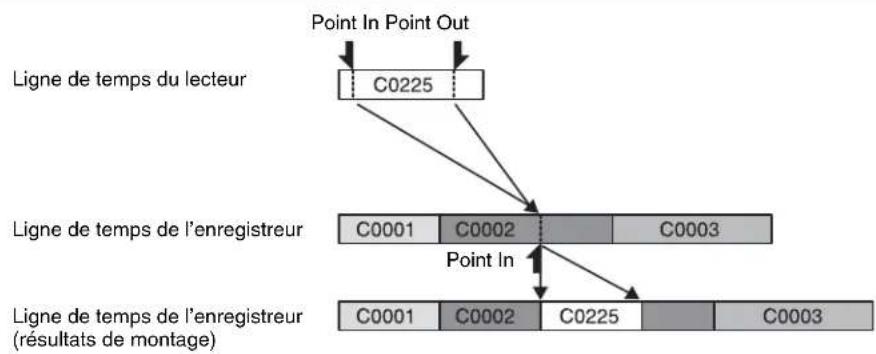

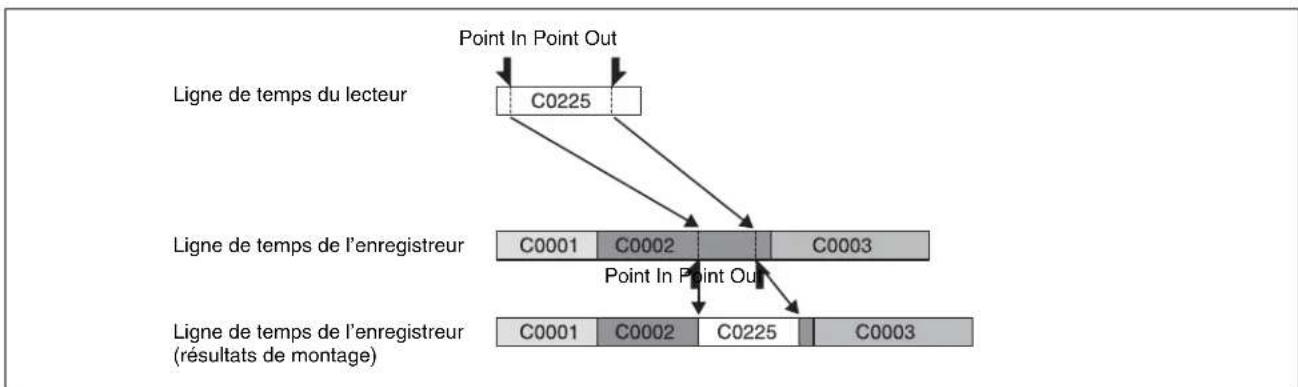

Exécution des montages 116

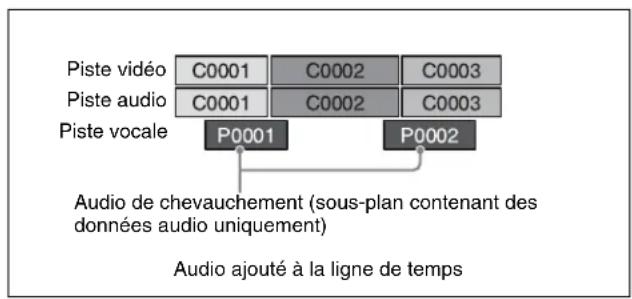

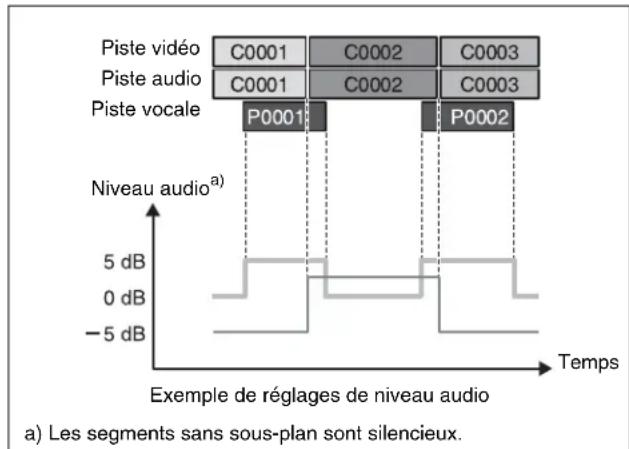

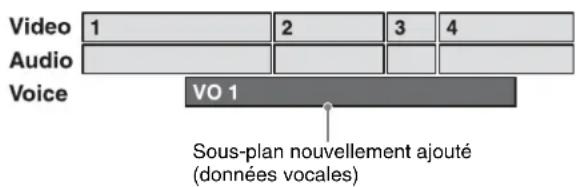

Réalisation d'un montage de voix hors champ 119

Chapitre 7 Opérations sur les fichiers

Présentation....124

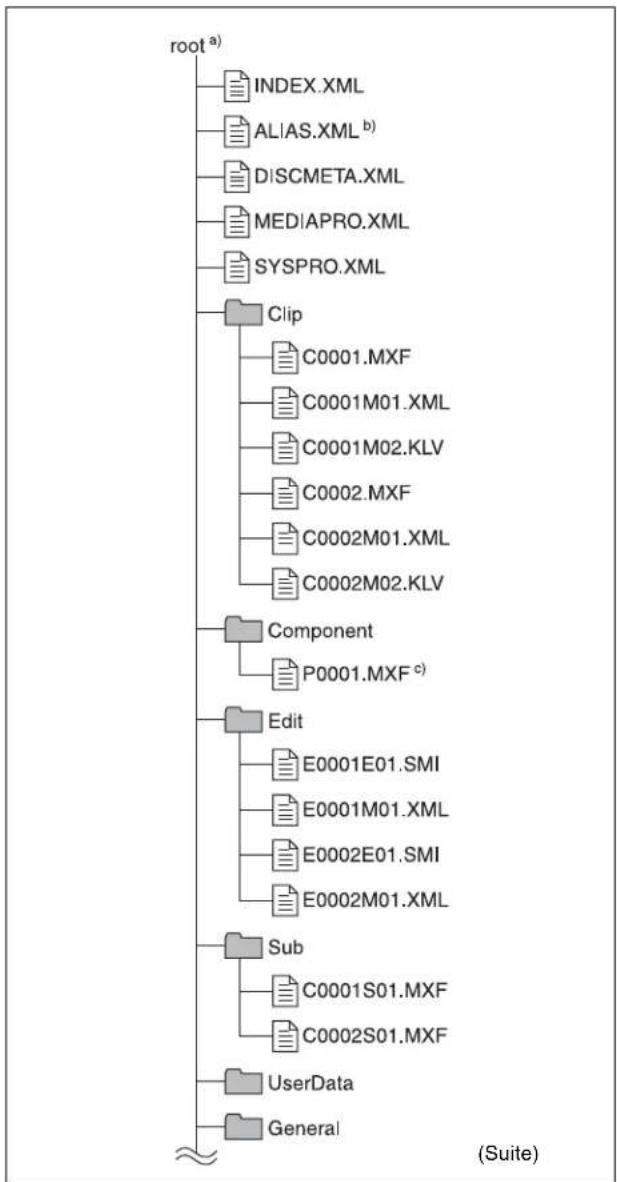

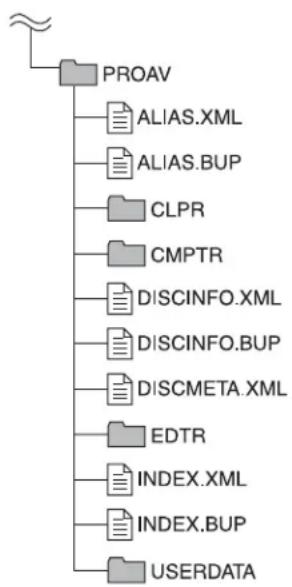

Arborescence des répertoires.... 124

Restrictions applicables aux opérations sur les fichiers .... 125

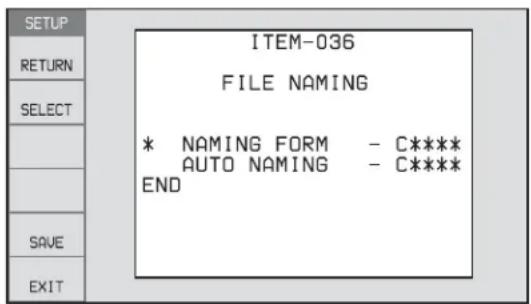

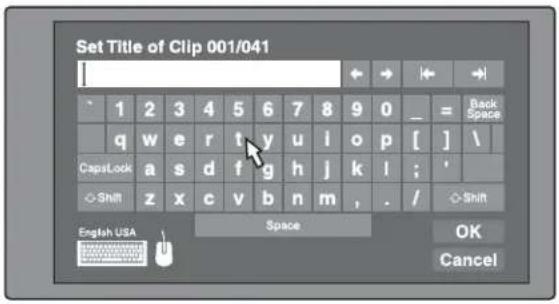

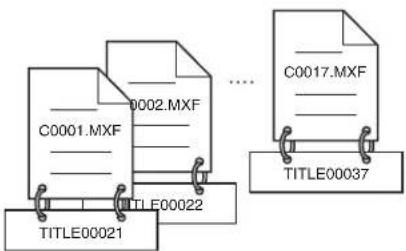

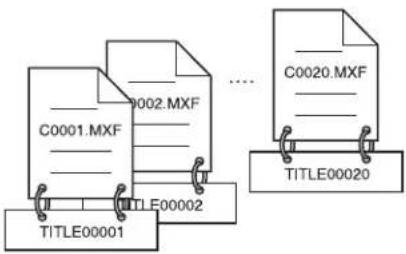

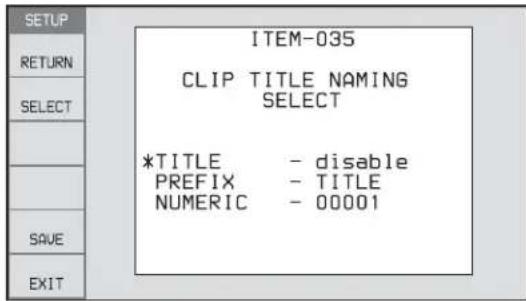

Attribution de titres de plan définis par l'utilisateur .... 128

Attribution de noms de plan et de liste de plans définis par l'utilisateur.... 130

Opérations sur les fichiers en mode d'accès aux fichiers (pour Windows)....132

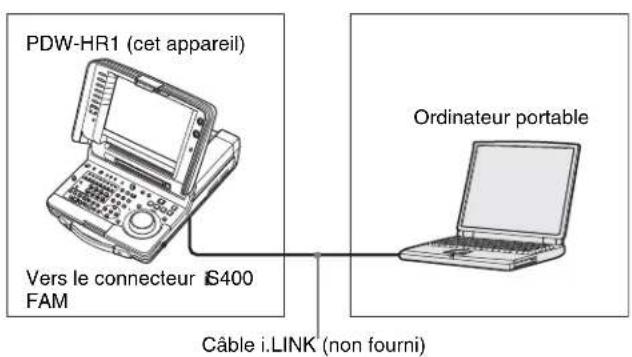

Etablissement des connexions FAM 132

Opérations sur les fichiers 133

Pour quitter les opérations sur les fichiers.... 133

Opérations sur les fichiers en mode d'accès aux fichiers (pour Macintosh).... 134

Etablissement des connexions FAM.... 134

Opérations sur les fichiers ....135

Pour quitter les opérations sur les fichiers.... 135

Opérations relatives aux fichiers via FTP 136

Etablissement des connexions FTP 136

Liste de commandes .... 137

Enregistrement de code temporel continu avec des connexions FAM et FTP 142

Chapitre 8 Menus

Configuration du système de menus 143

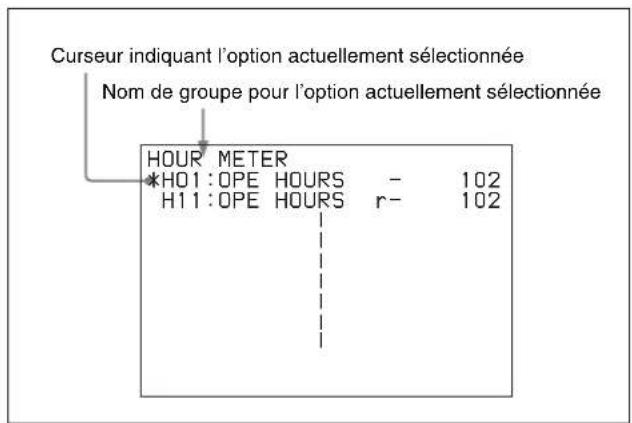

Menu de configuration.... 143

Options du menu de base.... 144

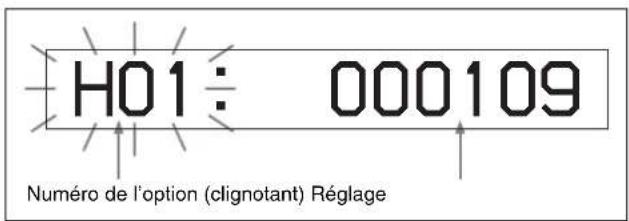

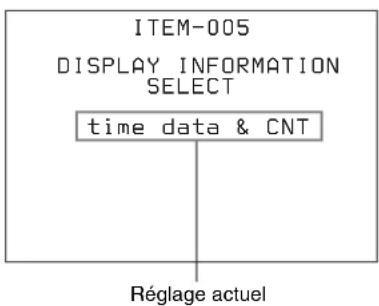

Fonctionnement du menu de base.... 148

Options du menu étendu 151

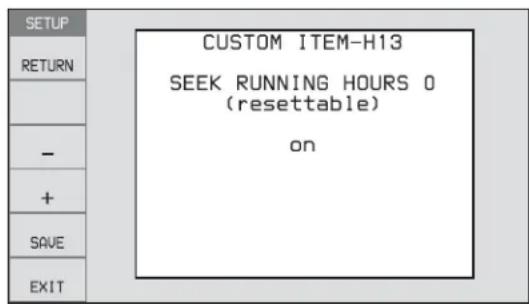

Fonctionnement du menu étendu.... 168

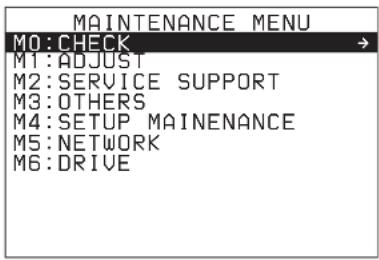

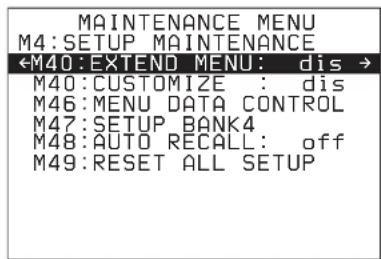

Menu de maintenance.... 170

Options du menu de maintenance.... 170

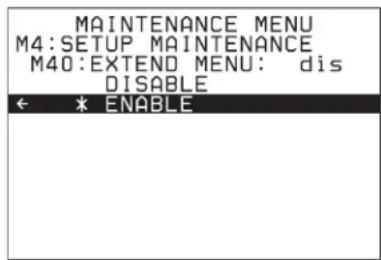

Fonctionnement du menu de maintenance 174

Chapitre 9 Métadonnées de planification

Présentation.... 178

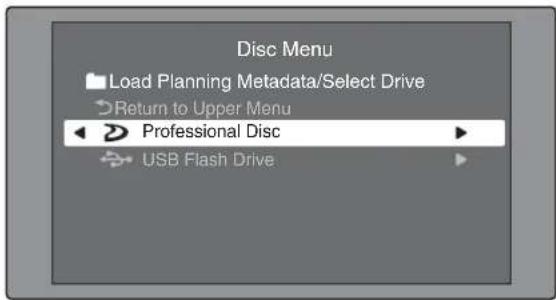

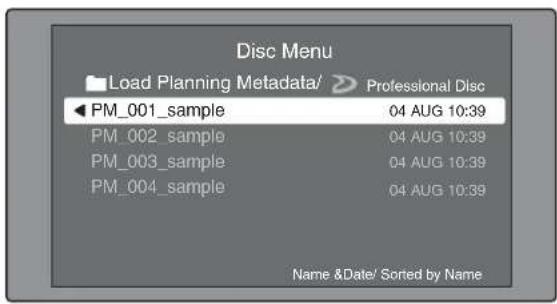

Manipulation de métadonnées de planification .... 178

Définition des noms de plans à l'aide des métadonnées de planification.... 178

Réglage de noms de repères à l'aide des métadonnées de planification.... 179

Réglage de noms de volume à l'aide des métadonnées de planification.... 180

Annexes

Remarques importantes sur le fonctionnement.... 182

Condensation 182

A propos de l'écran LCD.... 183

Entretien périodique.... 183

Compteur horaire numérique.... 183

Remarque à propos de la borne de batterie .... 184

Dépannage ....185

Alarmes 185

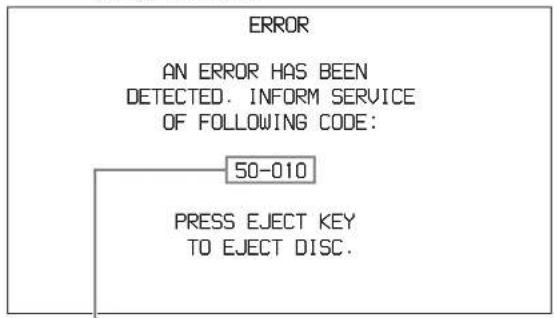

Messages d'erreur.... 195

Pour éjecter un disque alors que l'appareil est hors tension.... 196

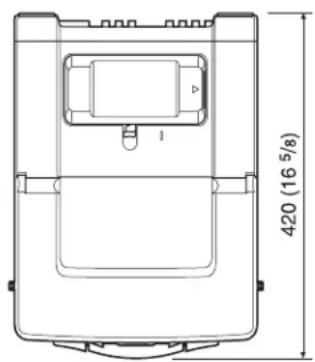

Caractéristiques techniques....197

Téléchargements de logiciels 199

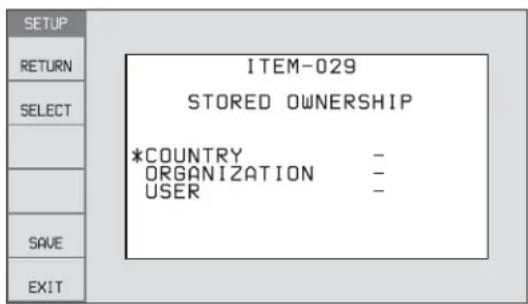

Utilisation des données UMID ....201

Données auxiliaires....203

Données auxiliaires dans les signaux HDSDI/SDSDI ...... 203

Données auxiliaires dans les fichiers MXF.... 204

Métadonnées MXF générales.... 204

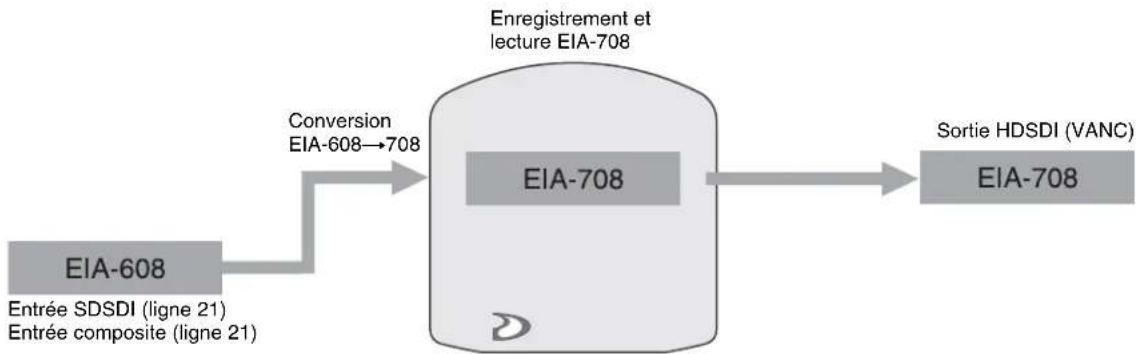

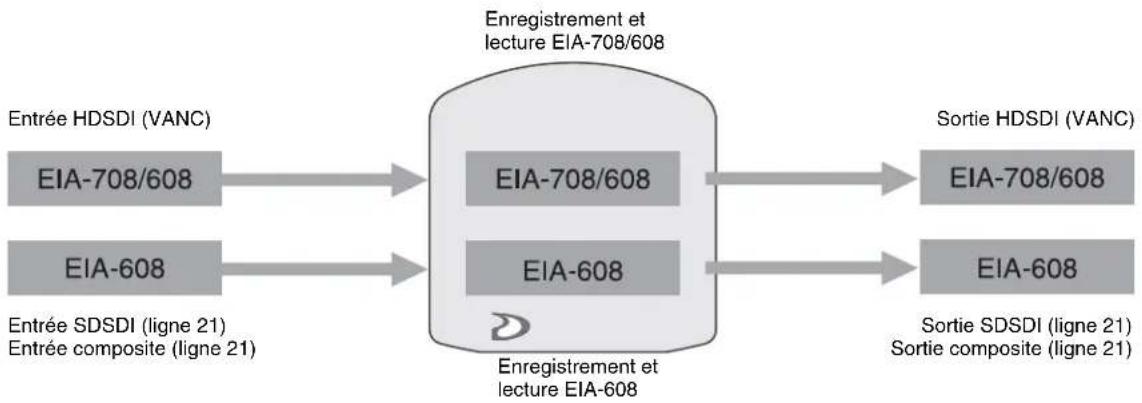

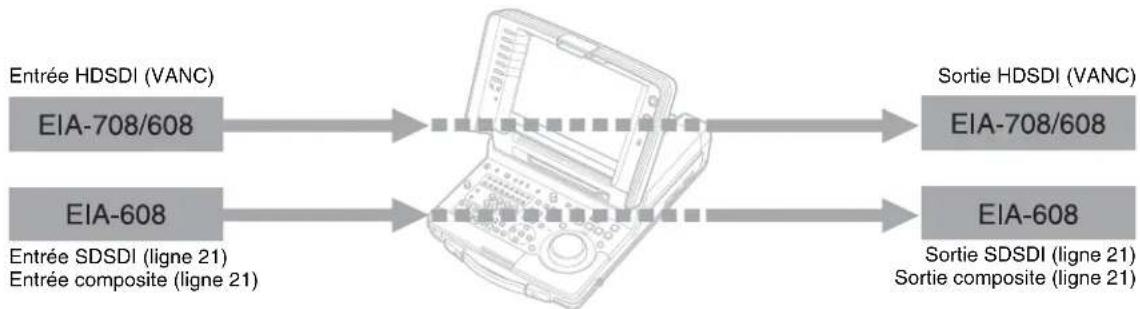

Données de sous-titres.... 204

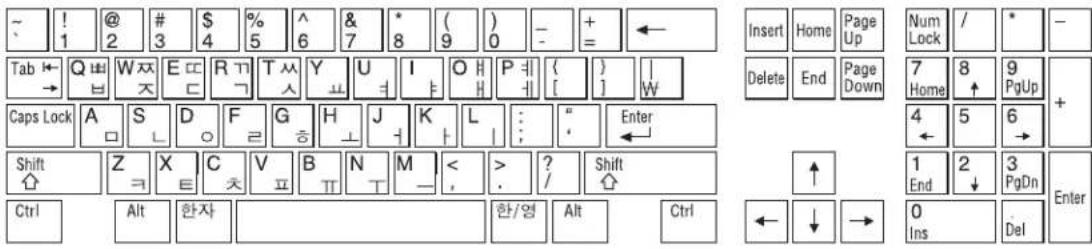

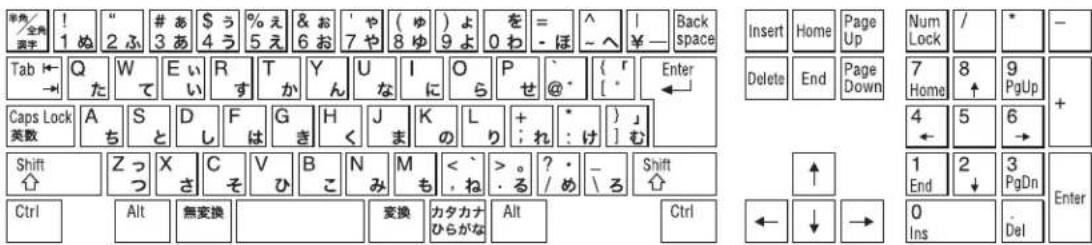

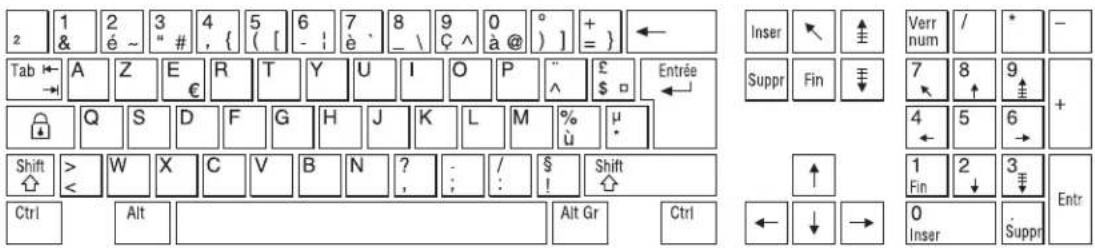

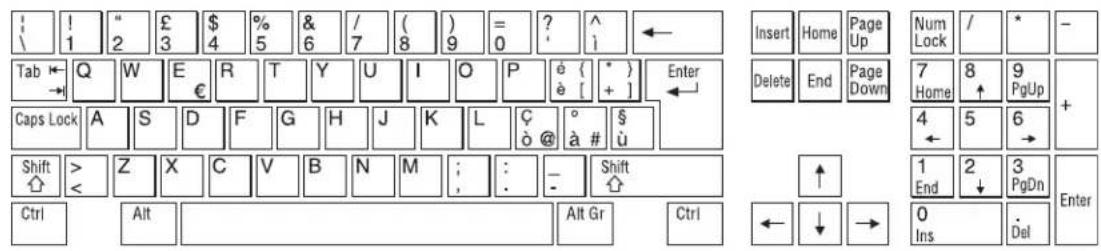

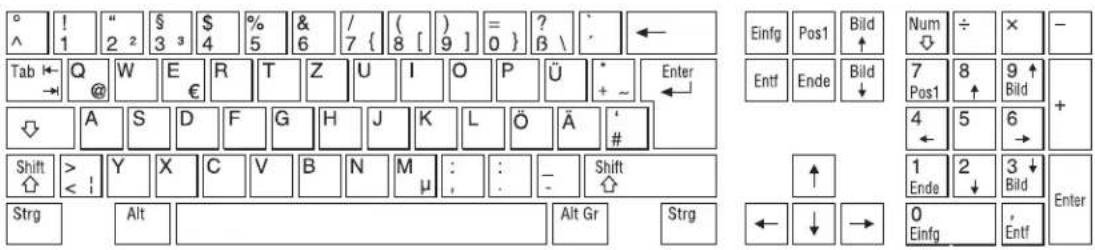

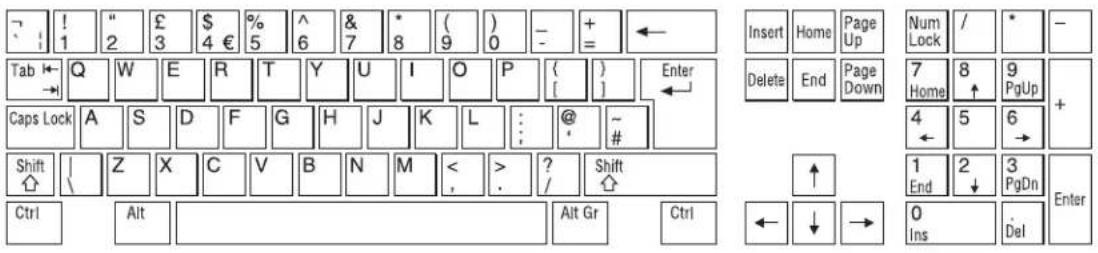

Liste de claviers USB pris en charge....207

Marques commerciales et licences....210

Licence MPEG-4 Visual Patent Portfolio 210

A propos de l'IJG (Independent JPEG Group) 210

Logiciel d'affichage des caractères « iType »...... 210

A propos de libupnp 211

A propos de OpenSSL.... 211

A propos de pcre-8.21 214

A propos de jsencrypt-master.zip.... 215

A propos de CryptoJS v3.1.2.zip.... 217

A propos de lighttpd.... 218

Obtention d'un logiciel sous licence GPL/LGPL.... 218

Glossaire 219

Index 221

Caractéristiques

Le PDW-HR1 est un enregistreur de disque professionnel qui prend en charge la lecture et l'enregistrement HD (1920 × 1080 et 1280 × 720) sur des supports Professional Disc ^1) .

Lorsque vous utilisez cet appareil avec un système de montage non linéaire, la fonction FAM ^2) permet des transferts de fichier de données entre l'appareil et des ordinateurs via une interface i.LINK, permettant d'utiliser l'appareil comme un disque dur externe. L'appareil peut être utilisé comme un lecteur pour le montage vidéo et la diffusion de programmes, et comme un enregistreur pour le montage non linéaire.

Pour ces applications, il peut être raccordé à des systèmes de montage non linéaire, des moniteurs et des équipements vidéo Sony munis d'interfaces HDSDI via leurs connecteurs E/S HDSDI.

Son boîtier est compact et léger pour une meilleure portabilité extérieure, ce qui le rend idéal pour les applications sur le terrain mais aussi pour le visionnage au bureau par les journalistes, producteurs et autres intervenants.

1) Professional Disc est une marque commerciale de Sony Corporation. 2) FAM : mode d'accès aux fichiers

Caractéristiques de cet appareil

Les principales caractéristiques de cet appareil sont les suivantes.

Codec MPEG HD422 1)

Enregistrement et lecture de vidéo et d'audio de haute qualité

Le codec MPEG HD422 fournit une compression vidéo conforme à la norme MPEG-2 422P@HL. Il permet l'enregistrement du fichier de composant numérique HD 4:2:2 (50 Mbps) au format 1080i (1080 lignes de balayage

réelles, entrelacées) ou 720P (720 lignes de balayage réelles, progressives), actuellement utilisé par de nombreuses installations de diffusion.

L'enregistrement PCM non compressé de l'audio 48 kHz à 24 bits permet un enregistrement audio à 8 canaux dont la qualité sonore est élevée.

1) MPEG HD422 est une marque commerciale de Sony Corporation.

Longues durées d'enregistrement

Le PDW-HR1 prend en charge les Professional Disc à double couche (50 Go). Lors de l'utilisation de Professional Disc à double couche, cet appareil peut enregistrer environ 95 minutes.

Fonctions d'enregistrement et de lecture

Prise en charge de multiples codecs SD et HD

En plus du codec MPEG HD422, cet appareil prend en charge le codec MPEG HD ^1) . Il peut enregistrer des fichiers de composant numérique HD 4:2:0 au format 1080i (35/25/18 Mbps ^2) ) et 720P (35/25 Mbps), ce qui permet le fonctionnement HD à travers une gamme étendue de durées d'enregistrement et d'objectifs d'application. L'appareil est également capable d'effectuer des enregistrements et lectures en SD (IMX 30/40/50 Mbps ou codec DVCAM).

1) MPEG HD est une marque commerciale déposée de Sony Corporation. 2) Lecture uniquement prise en charge pour 18 Mbps.

Prise en charge de plusieurs fréquences d'image

Cet appareil peut enregistrer et lire des fréquences d'image multiples à 1080 (59.94i, 50i, 29.97P, 25P et 23.98P) et 720 (59.94P et 50P) (pour MPEG HD422). Il peut également effectuer une lecture convertie de disques enregistrés à 23.98P.

Prise en charge du mode d'enregistrement de formats mélangés

A condition que le groupe de fréquence d'images soit identique, il est possible d'enregistrer ou d'écrire des plans de formats différents sur le même disque. ^1)

Les fréquences de système prises en charge par cet appareil sont divisées en groupes de fréquences d'images, comme illustré dans le tableau suivant.

1) Le format d'enregistrement est considéré comme différent lorsque la fréquence du système, la résolution vidéo, le codee vidéo/le débit binaire, le nombre de canaux audio ou le nombre de bits ne correspond pas.

Groupe de fréquences d'images	Fréquence du système
59,94 Hz 59.94P
	59.94i
	29.97P
50 Hz 50P
	50i
	25P
23,98 Hz 23.98P

Vous pouvez enregistrer des plans avec des formats d'enregistrement différents, par exemple des plans HD422 et HD420SP, en plaçant cet appareil dans le mode d'enregistrement de formats mélangés.

Remarque

Il se peut que la lecture continue soit impossible au point de transition entre deux plans avec des formats d'enregistrement différents.

Fonction de conversion ascendante SD

Cet appareil est équipé d'une fonction de conversion ascendante, permettant l'enregistrement HD de signaux SDSDI reçus par le connecteur SD/HDSDI INPUT et de signaux composites reçus par le connecteur COMPOSITE IN. L'appareil peut également émettre des signaux HD pendant la lecture de disques enregistrés en SD, ce qui permet d'utiliser le contenu SD dans un environnement HD.

Fonction de conversion descendante HD

L'appareil dispose d'une fonction de conversion descendante. Il est possible de convertir les signaux de lecture de disques HD en signaux SD puis de les émettre en signaux SDSDI ou composites. Ceci vous permet d'utiliser des systèmes et des moniteurs non linéaires SD pour le montage et la production de programmes.

Conversion croisée 1080/720

Cet appareil prend en charge la sortie en conversion croisée. Il peut émettre des signaux à 720 pendant la lecture de disques enregistrés à 1080, et émettre des signaux à 1080 pendant la lecture de disques enregistrés à 720.

Enregistrement HDSDI à distance

Les connexions HDSDI peuvent se faire aux caméscopes qui prennent en charge le HDSDI (le caméscope PDW-F800/700 XDCAM HD422, les caméscopes HDW-730/730S/750/790/F900R HDCAM ^1) ) pour permettre de synchroniser l'enregistrement avec les opérations REC et STOP du caméscope.

1) HDCAM est une marque commerciale de Sony Corporation.

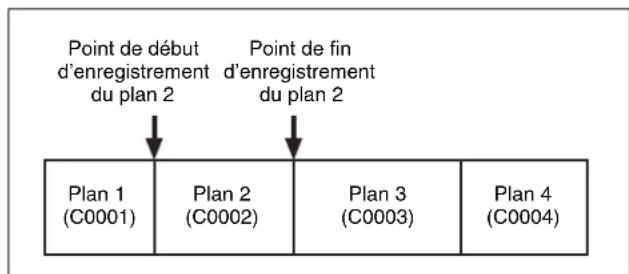

Fonction d'enregistrement continu de plan

Un plan est normalement généré comme fichier indépendant à chaque fois l'enregistrement démarre et s'arrête. La fonction d'enregistrement continu de plan vous permet de continuer à enregistrer le même plan jusqu'à l'arrêt ou la désactivation de la fonction, indépendamment du nombre de fois où l'enregistrement démarre et s'arrête. Elle est pratique si vous souhaitez éviter de générer un grand nombre de plans courts, ou si vous souhaitez enregistrer sans avoir à vous préoccuper du nombre limite autorisé de plans (maximum 300).

Enregistrement des données AV proxy

Les données AV proxy sont une version basée sur MPEG-4 avec une faible résolution (1,5 Mbps pour la vidéo, 64 kbps par canal audio) d'un flux de données à pleine résolution. Chaque fois que cet appareil enregistre des données MPEG HD422 à pleine résolution, il génère et enregistre simultanément des données AV proxy à faible résolution. A cause de leur petite taille, les données AV proxy peuvent être transférées rapidement sur des réseaux informatiques, facilement montées sur le terrain avec des ordinateurs portables et utilisées instantanément par un grand nombre d'applications, comme la gestion de contenu sur des petits serveurs.

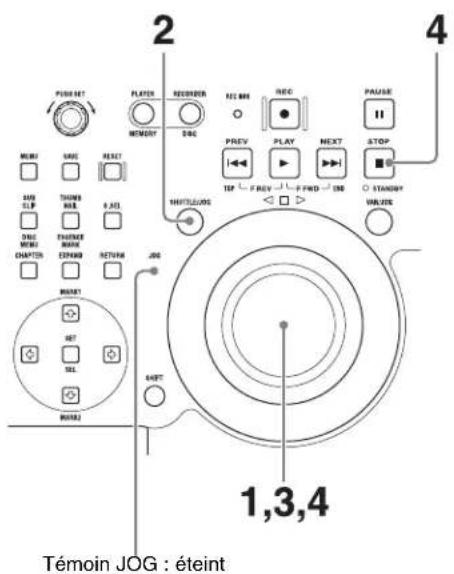

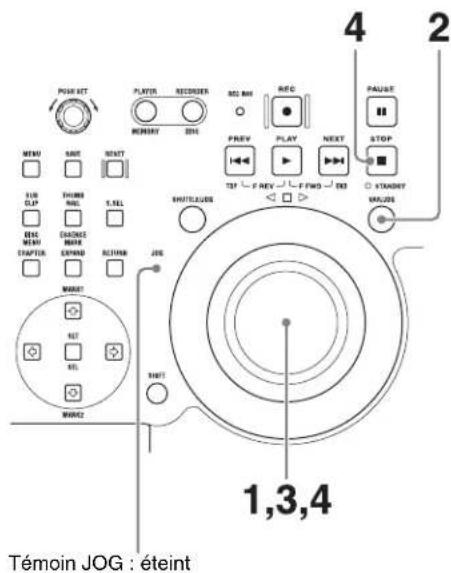

Recherches à grande vitesse à l'aide de la molette accélératrice/rotative

La molette accélératrice/rotative peut être utilisée pour trouver des scènes à l'intérieur de plans, de la même manière que les molettes accélératrice et rotative sur les magnétoscopes conventionnels.

En mode image par image et variable, vous pouvez effectuer des recherches dans les unités de champ avec -3 à +3 fois et -1 à +1 fois la vitesse normale respectivement.

Le mode accélération prend en charge les recherches à grande vitesse avec un maximum de ±20 fois la vitesse normale.

Lecture et recherche pratiques et basées sur le disque

Tout comme pour les produits précédents de la série XDCAM, cet appareil prend en charge un nombre de fonctions de recherche, y compris la sélection de scènes, les recherches par vignette, les recherches par repère et les recherches avec la fonction extension.

Sélection de scènes : cette fonction vous permet de sélectionner des plans depuis le disque et de les insérer dans les listes de lecture. Vous pouvez insérer des plans et les relire dans n'importe quel ordre.

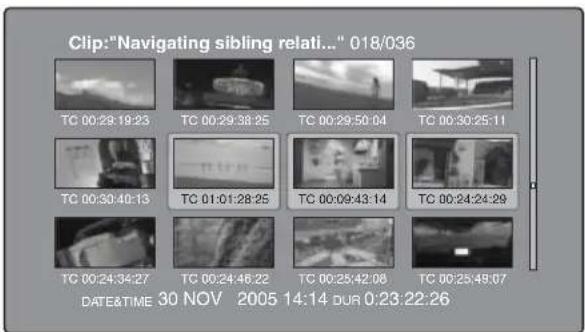

Recherches par vignette : l'appareil crée des vignettes avec la première image de chaque plan, et les affiche dans des listes de vignettes sur l'écran LCD couleur ou sur un moniteur externe. Vous pouvez facilement

vous positionner sur les plans en les sélectionnant dans les listes de vignettes.

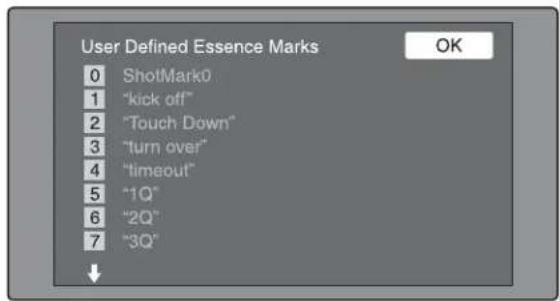

Recherches par repère : les repères peuvent être enregistrés sur n'importe quelle scène pendant ou après l'enregistrement. Les listes de ces repères peuvent être affichées sur l'écran LCD couleur ou sur un moniteur externe, ce qui vous permet de trouver rapidement les scènes que vous avez sélectionnées pour une référence ultérieure.

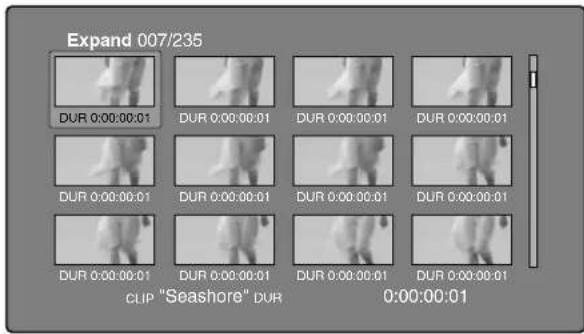

Recherches avec la fonction extension : cette fonction vous permet de voir à l'intérieur du plan sélectionné dans un écran de vignettes, ou à l'intérieur du segment d'un repère sélectionné au suivant. La plage de sélection est divisée en 12 blocs égaux, et les premières images de ces blocs s'affichent en vignettes. En consultant les vignettes, vous pouvez facilement trouver la scène que vous souhaitez.

Fonctions de facilité d'utilisation

Prise en charge d'alimentation CA, CC et par batterie

Vous pouvez utiliser l'appareil même quand l'alimentation CA n'est pas disponible, par exemple à l'extérieur, dans des voitures ou des hélicoptères.

Ecran LCD couleur

Cet appareil est équipé d'un écran large LCD couleur 16:9 de 9 pouces qui vous permet de vérifier le contenu du disque et d'utiliser le système de menus sans avoir à connecter un moniteur externe.

Moniteur de forme d'onde et vecteurscope

Vous pouvez afficher un moniteur de forme d'onde ou un vecteurscope basique.

Mode d'affichage du moniteur vidéo

Vous pouvez régler une sortie vidéo pour l'affichage sur le moniteur vidéo sur HD ou SD.

Haut-parleurs stéréo intégrés

L'appareil est muni de haut-parleurs intégrés, ce qui vous permet de vérifier le son enregistré. Vous pouvez vérifier vos plans et éditer les résultats sur l'écran LCD couleur et les haut-parleurs, même si vous ne disposez pas de moniteur ni de haut-parleurs séparés.

Format compact, légèreté et fonctionnement sur batterie

Le PDW-HR1 est suffisamment petit et léger pour que vous puissiez l'emporter sur le terrain. Il peut fonctionner sur batterie, ce qui vous permet de commencer immédiatement votre travail sur le terrain.

Enregistrement de cache pour un échange de disques plus fluide

Il est possible d'enregistrer environ 30 secondes (cette durée peut varier en fonction de l'état d'un disque) de données vidéo et audio dans la mémoire cache interne de l'appareil pendant un échange de disque, ces données sont ensuite écrites sur le nouveau disque chargé. Ceci permet un enregistrement fluide au cours de longues sessions d'enregistrement, y compris l'enregistrement de vidéo continue, sans perte de scènes importantes pendant l'échange de disques.

Compatible avec les technologies de l'information

Accès informatique aux fichiers (mode d'accès aux fichiers)

Les données de plan vidéo et audio sont enregistrées sous forme de fichiers. La fonction FAM permet aux ordinateurs un accès aléatoire rapide aux fichiers vidéo, audio et de métadonnées stockés sur un Professional Disc, avec la possibilité d'afficher des listes de vignettes sur l'écran de l'ordinateur et d'effectuer des lectures et des écritures basées sur fichier.

Equipé d'un connecteur de réseau

L'appareil est muni d'un connecteur Gigabit Ethernet en standard. Grâce à ce connecteur, vous pouvez raccorder l'appareil à des ordinateurs et des réseaux pour permettre la création de listes de fichiers vidéo, audio et de métadonnées enregistrés sur le Professional Disc, et pour faciliter un transfert rapide de fichiers. La prise en charge de commandes FTP facilite le transfert par réseau de fichiers depuis des endroits distants.

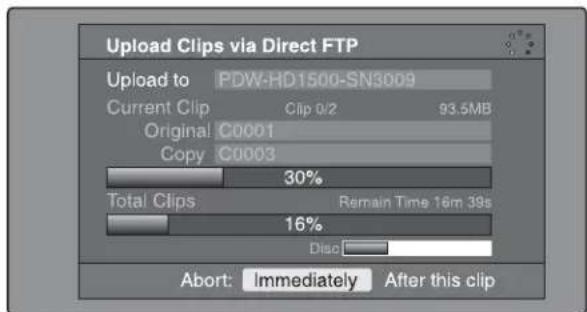

Fonction client FTP

Vous pouvez utiliser cet appareil comme hôte FTP local pour envoyer et recevoir des fichiers MXF depuis ou vers des périphériques XDCAM ou un serveur, sans utiliser d'ordinateur. Cette fonction est disponible à l'aide de quelques opérations simples sur l'écran GUI.

Mode d'enregistrement des données utilisateur

Il est possible d'enregistrer les données utilisateur (fichiers autres que XDCAM AV) sur des supports Professional Disc comme des données de PC grâce à l'interface i.LINK ou FTP. Ceci permet d'utiliser des supports Professional Disc comme supports d'enregistrement de données, avec une capacité de stockage de 46,4 Go (lorsque des disques PFD50DLA à double couche sont utilisés).

Prise en charge d'une variété d'interfaces

Cet appareil prend en charge les interfaces suivantes.

• Entrée et sortie audio à 8 canaux et vidéo HDSDI
• Entrée et sortie audio à 8 canaux et vidéo SDSDI (le connecteur SD/HDSDI INPUT sert aussi de connecteur d'entrée SDSDI)
• Entrée et sortie composites SD
• Entrée et sortie audio analogique à 4 canaux
• Commande à distance

Une commande du traitement vidéo est disponible sur le panneau de commande.

• Entrée et sortie i.LINK TS (HDV) (lorsque la carte optionnelle PDBK-202 est installée)
• Entrée et sortie DVB-ASI TS (lorsque la carte optionnelle PDBK-202 est installée)
• Sortie HDMI

Configurations du système

Nomenclature et fonctions des éléments

Chapitre

2

Configuration

Griffe du pack batterie (couverte) (voir page 35) Emplacements d'attache de l'épaulière Poignée de transport Panneau des connecteurs (voir page 32) Emplacement de sécurité Vous pouvez installer un câble de sécurité disponible dans le commerce dans cet emplacement. Pour plus d'informations sur la façon d'utiliser votre câble de sécurité, consultez les instructions fournies avec le câble de sécurité. Appuyez ici pour lever le couvercle. Tiroir du disque et touche EJECT (voir page 55) Panneau de commande (voir page 15) Témoins OPERATION et ACCESS et prise PHONES (voir page 22) Haut-parleurs intégrés (stéréo)

Panneau de commande

Les noms et symboles des touches et des boutons du panneau de commande sont colorés suivant leur fonction.

Blanc : lorsque la touche ou le bouton est activé d'une façon indépendante.

Orange : lorsque la touche est utilisée avec la touche SHIFT enfoncée.

①Témoin ACCESS ② Interrupteur et témoin marche/veille (I/) ③Interrupteur de contrôle à distance ④Touche PC REMOTE ⑤Interrupteur KEY INHI 1 Section des réglages de données temporelles (voir page 16) 2 Section des opérations de menu (voir page 17) 3 Section de contrôle d'enregistrement et de lecture (voir page 19) 4 Section de réglage du niveau audio (voir page 20) 5 Section des opérations de montage (voir page 20) 6 Touches PLAYER et RECORDER 7 Section des réglages de traitement vidéo (sous le couvercle) (voir page 22) 8 Section de contrôle accélération/image par image/variable (voir page 23) 9 Témoins OPERATION et ACCESS et prise PHONES (voir page 22)

①Témoin ACCESS

Ce témoin s'allume lors d'un accès au disque et lorsqu'un fichier est ouvert via une connexion FAM ou FTP (voir page 124). Si vous placez l'interrupteur marche/veille en position ⏻ quand ce témoin est allumé, l'accès au disque est achevé avant que l'appareil ne bascule en état de veille.

Remarque

Quand le témoin ACCESS est allumé, évitez d'éteindre l'interrupteur POWER du panneau des connecteurs ou de débrancher le cordon d'alimentation. Sinon, vous risquez de perdre des données sur le disque.

② Interrupteur et témoin marche/veille (I/⏻)

Quand l'interrupteur POWER du panneau des connecteurs est en position I, et quand l'alimentation CC est raccordée au connecteur DC IN 12V du panneau des connecteurs, ceci fait basculer l'appareil entre l'état de marche (l'interrupteur est en position I et le témoin est allumé en vert) et l'état de veille (l'interrupteur est en position ⏻). Quand l'interrupteur est placé en position I, le témoin s'allume. Quand l'interrupteur est placé en position ⏻, le témoin s'éteint.

Lorsque vous utilisez cet appareil, laissez normalement l'interrupteur POWER du panneau des connecteurs en position I (marche), et faites basculer l'appareil entre les états de fonctionnement et de veille à l'aide de l'interrupteur marche/veille.

③Interrupteur de contrôle à distance

Les différentes positions de l'interrupteur permettent les opérations suivantes.

NETWORK : permet d'accéder au réseau. Ce témoin s'allume lorsque vous accédez à un périphérique de réseau externe. Aucune opération depuis le panneau de commande n'est possible dans cet état.

LOCAL : permet les opérations depuis le panneau de commande.

REMOTE : permet de contrôler à distance l'appareil depuis un des périphériques suivants :

• Les périphériques raccordés au connecteur REMOTE(9P)
• Les périphériques raccordés au connecteur SD/HDSDI INPUT avec fonctions de contrôle à distance SDI
• Les périphériques raccordés au connecteur i.(i.LINK) HDV TS ^1)

Utilisez l'option du menu de configuration 214 REMOTE INTERFACE pour sélectionner les connecteurs à employer pour le contrôle à distance (voir page 154).

1) Lorsque la carte optionnelle PDBK-202 est installée.

Voir « Menu de configuration » à la page 143 pour plus d'informations sur les réglages du menu étendu.

④ Touche PC REMOTE

Lorsque vous avez raccordé cet appareil à un ordinateur à l'aide d'une connexion FAM ou FTP, cette touche vous permet de vous connecter et de vous déconnecter de l'ordinateur alors que le câble est toujours raccordé.

Allumée : accès possible (réglage par défaut)

Eteinte : accès impossible

⑤Interrupteur KEY INHI

Cet interrupteur active et désactive le mode de neutralisation des touches de commande. Utilisez l'option du menu de configuration 118 KEY INHIBIT pour définir les touches à neutraliser.

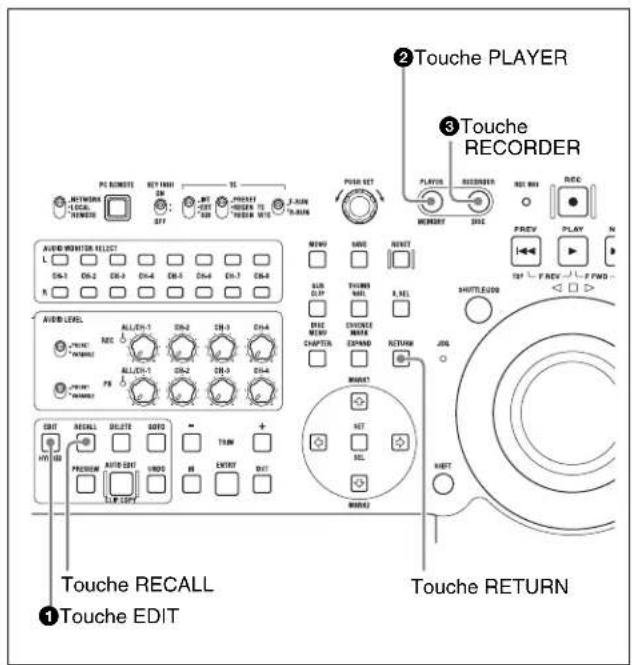

⑥ Touches PLAYER et RECORDER

Choisissez d'utiliser cet appareil comme lecteur ou enregistreur lorsque vous montez des listes de montage (voir page 108).

1 Section des réglages de données temporelles

①Interrupteur INT/EXT/SDI (interne/externe/SDI)

Cet interrupteur sélectionne le code temporel avec lequel le générateur de code temporel interne se synchronise.

INT : synchronisation avec une valeur ayant été prédéfinie par une opération sur le panneau de commande ou à distance à partir d'un périphérique raccordé au connecteur REMOTE(9P), ou synchronisation avec le code temporel de lecture.

EXT : synchronisation avec le code temporel reçu par le connecteur TIME CODE IN.

SDI : synchronisation avec le code temporel reçu par le code temporel intégré aux signaux HDSDI reçus par le connecteur SD/HDSDI INPUT.

Remarque

Si vous sélectionnez « EXT » ou « SDI » lorsque des signaux i.LINK TS/DVB-ASI TS sont reçus, le générateur de code temporel interne se synchronise avec les code temporel dans les signaux TS.

②Interrupteur PRESET/REGEN (régénérer)

Cet interrupteur sélectionne l'un des modes de régénération suivants pour le générateur de code temporel interne.

PRESET : prédéfinit la valeur initiale du code temporel généré par le générateur de code temporel interne, comme spécifié par une opération sur le panneau de commande ou à distance à partir d'un périphérique raccordé au connecteur REMOTE(9P). Ce réglage est activé lorsque « INT » est sélectionné avec l'interrupteur INT/EXT/SDI. Lorsque l'interrupteur est réglé sur autre chose, le système se comporte comme si REGEN TC était sélectionné.

REGEN TC : se synchronise avec et régénère le code temporel TC lu par le lecteur de code temporel interne.

REGEN VITC : se synchronise avec et régénère le code temporel VITC lu par le lecteur de code temporel interne.

③Interrupteur F-RUN/R-RUN (free run/REC run)

Sélectionne le mode de progression du code temporel.

F-RUN : le code temporel progresse en continu tant que l'appareil est sous tension, quel que soit le mode de fonctionnement de l'appareil.

R-RUN : le code temporel progresse quand l'appareil enregistre. Lorsque vous sélectionnez ce mode, réglez l'interrupteur INT/EXT/SDI sur « INT » et l'interrupteur PRESET/REGEN sur « PRESET ».

Pour en savoir plus, voir « Réglage du code temporel » (page 45).

2 Section des opérations de menu

① Bouton PUSH SET

Utilisez ce bouton pour les réglages de menu et les opérations de vignettes dans les écrans GUI. Tournez le bouton pour sélectionner une option et appuyez dessus pour confirmer la sélection. Ce bouton est également utilisé pour sélectionner les valeurs pour le code temporel et d'autres nombres.

Voir « Opérations dans les écrans GUI » (page 75) pour plus d'informations sur les opérations dans les écrans GUI.

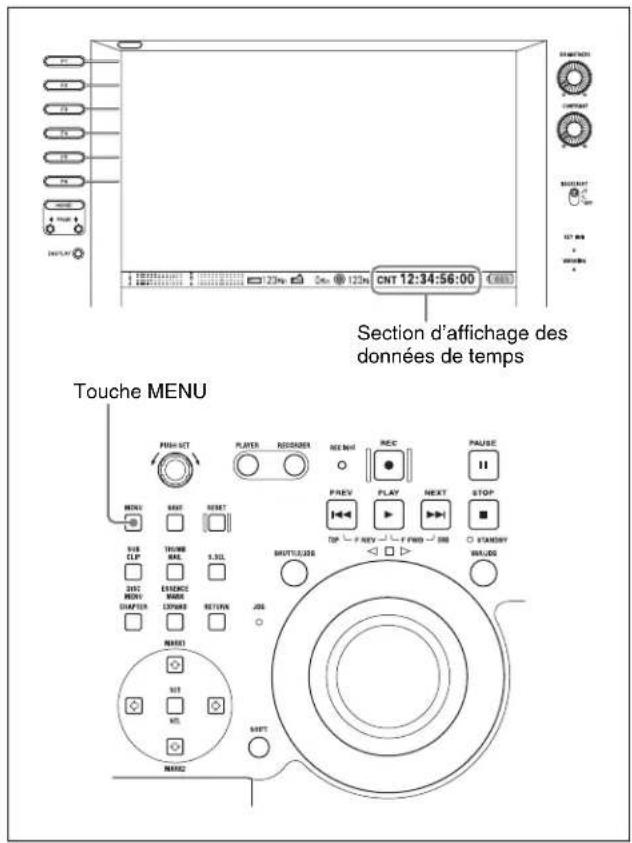

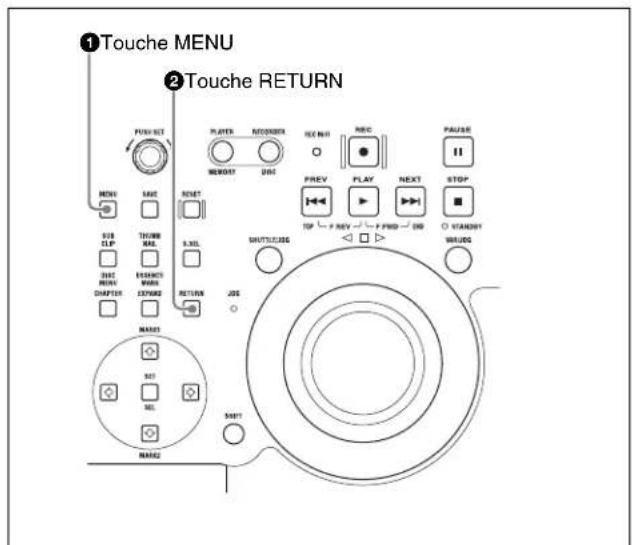

②Touche MENU

Cette touche ouvre le menu de configuration et les menus dans les écrans GUI. Les réglages du menu de configuration s'affichent si vous appuyez sur cette touche lorsqu'aucun écran GUI n'est affiché. Les mêmes informations s'affichent également sur un moniteur externe raccordé à cet appareil. L'appareil revient à

l'affichage d'origine lorsque vous appuyez à nouveau sur cette touche.

Voir « Opérations dans les écrans GUI » (page 75) pour plus d'informations sur les opérations dans les écrans GUI.

③Touche SAVE

Cette touche enregistre le réglage des touches de fonction dans la mémoire interne de cet appareil.

④ Touche RESET

Cette touche réinitialise les compteurs et les valeurs numériques telles que les réglages du générateur de code temporel. Elle est également utilisée pour annuler les réglages du menu de configuration et pour arrêter la sélection de scènes et les recherches par vignette.

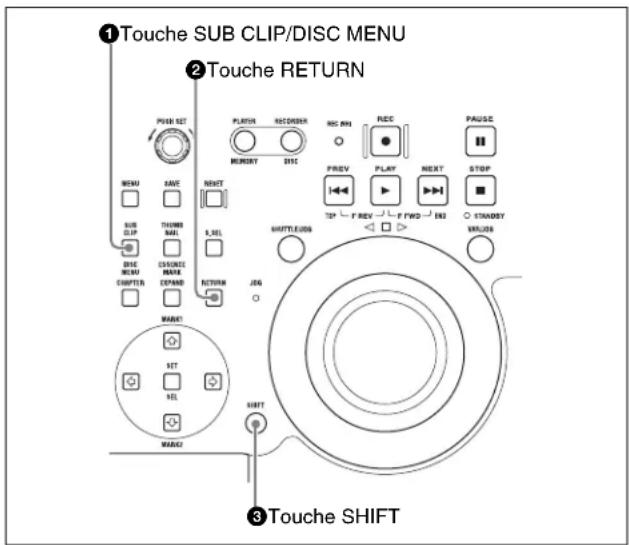

⑤ Touche SUB CLIP/DISC MENU

Lorsque cette touche est enfoncée seule, elle fonctionne comme touche SUB CLIP. Lorsqu'elle est enfoncée avec la touche SHIFT, elle fonctionne comme touche DISC MENU.

Touche SUB CLIP : appuyez sur cette touche pour l'activer et commencer la lecture selon une liste de plans (voir page 67). Appuyez de nouveau pour la désactiver et arrêter la lecture. Les opérations image par image et d'accélération sont possibles pendant la lecture de liste de plans. Lorsque vous souhaitez lire des plans dans l'ordre où ils ont été enregistrés, appuyez sur cette touche pour la désactiver.

Touche DISC MENU : lorsqu'elle est enfoncée avec la touche SHIFT dans un écran GUI, cette touche affiche le Disc Menu (voir page 95). La touche s'allume quand vous appuyez dessus. Appuyez de nouveau dessus pour la désactiver et masquer le Disc Menu.

Voir « Opérations dans les écrans GUI » (page 75) pour plus d'informations sur les opérations dans les écrans GUI.

⑥ Touche S.SEL (sélection de scènes)

Cette touche confirme les réglages effectués par une opération de recherche de scènes ou de sélection de scènes, ou annule l'opération.

⑦ Touche THUMBNAIL/ESSENCE MARK

Lorsque cette touche est enfoncée seule, elle affiche les vignettes des images d'index de plans et de sous-plans. Appuyez sur cette touche pour l'activer lorsque vous souhaitez effectuer une recherche par vignette ou créer une liste de plans à partir d'un écran GUI. Appuyez de nouveau dessus pour la désactiver et revenir à l'affichage plein écran.

Lorsqu'elle est enfoncée avec la touche SHIFT, cette touche affiche les images de repères (images où des repères ont été définis). Le menu de sélection de repère s'affiche. Sélectionnez le repère souhaité pour afficher les images où ce repère a été défini. Appuyez de nouveau sur la touche pour la désactiver et revenir à l'affichage plein écran.

Voir « Opérations dans les écrans GUI » (page 75) pour plus d'informations sur les opérations dans les écrans GUI.

⑧ Touche CHAPTER

Lorsqu'elle est enfoncée dans un écran de vignettes, cette touche affiche une liste d'images où des repères sont enregistrés (fonction chapitre). Si vous appuyez à nouveau dessus, vous revenez à l'affichage normal de vignettes. Au lieu des images d'index, cette fonction affiche les vignettes des images où des repères sont définis, vous permettant d'obtenir un bref aperçu du plan. Cette fonction est

également pratique pour vous positionner dans des longs plans.

Voir page 77 pour plus d'informations sur la fonction chapitre.

⑨ Touche RETURN

Lors d'opérations dans le menu de configuration et les écrans GUI, cette touche vous permet de revenir à l'étape précédente d'un réglage ou d'une procédure.

10 Touche EXPAND

Lorsque vous appuyez sur cette touche dans un écran de vignettes, elle divise le plan sélectionné en 12 blocs et affiche une liste de vignettes de la première image de chaque bloc (fonction extension). La division est répétée à chaque pression (jusqu'à 3 fois, avec un total de 1728 blocs).

Si vous appuyez sur cette touche en même temps que la touche SHIFT, l'appareil revient au niveau de division précédent.

Appuyez sur la touche RESET pour revenir à l'écran de vignettes.

Voir page 77 pour plus d'informations sur la fonction extension.

⑪ Touche SET

Lorsque vous appuyez sur cette touche lors d'opérations dans le menu de configuration et les écrans GUI, elle permet de confirmer les réglages actuels.

⑫ Touche ← et touche →

Lorsque la touche THUMBNAIL/ESSENCE MARK est allumée, vous pouvez utiliser ces touches pour sélectionner des plans.

13 Touche SHIFT

Cette touche permet de basculer entre les fonctions pour toutes les touches dotées de deux fonctions.

⑭ Touche ♦/MARK1 et touche ♦/MARK2

Lorsque la touche THUMBNAIL/ESSENCE MARK est allumée, vous pouvez utiliser ces touches pour sélectionner des vignettes.

Pendant l'enregistrement ou la lecture, un repère Shot Mark1 ou Shot Mark2 est enregistré lorsque vous appuyez sur le bouton PUSH SET ou la touche SET tout en maintenant la touche ♠/MARK1 ou ♦/MARK2 enfoncée. Les repères peuvent également être supprimés et modifiés depuis le Thumbnail Menu de l'écran de vignettes de chapitres (voir page 71).

3 Section de contrôle d'enregistrement et de lecture

①Témoin REC INHI (interdiction d'enregistrement)

Il s'allume dans les cas suivants.

• En cas de chargement d'un disque dont l'enregistrement est interdit.
• Quand REC INH à la page HOME du menu de fonction est réglé sur « ON ».
• Le format de la partie enregistrée du disque ne correspond pas aux réglages de fréquence du système de l'appareil.

②Touche REC (enregistrement)

Pour lancer l'enregistrement, maintenez cette touche enfoncée et appuyez sur la touche PLAY.

L'enregistrement prend place sur une partie non enregistrée du disque.

Pour arrêter l'enregistrement, appuyez sur la touche STOP.

Pour contrôler en mode E-E

Vous pouvez appuyer sur cette touche en mode d'arrêt pour contrôler les signaux d'entrée en mode E-E. La touche s'allume quand vous appuyez dessus. Appuyez sur la touche STOP pour revenir à la vidéo d'origine.

Vous pouvez également appuyer sur cette touche pendant la lecture et les recherches. La lecture en mode E-E continue tant que vous appuyez sur cette touche.

③Touche PAUSE

Appuyez sur cette touche pour l'activer et mettre en pause l'enregistrement ou la lecture.

Appuyez de nouveau dessus pour reprendre l'enregistrement ou la lecture.

④ Touche PREV (précédent)

Appuyez sur cette touche pour l'activer et afficher la première image du plan actuel. Pendant l'affichage de la première image d'un plan, une pression sur cette touche vous permet de passer au début du plan précédent. Cette touche est aussi utilisée avec d'autres pour les opérations suivantes.

Recherche rapide en arrière : maintenez la touche PLAY enfoncée, et appuyez sur cette touche. Une recherche rapide en arrière est effectuée.

Affichage de la première image du premier plan : maintenez la touche SHIFT enfoncée, et appuyez sur cette touche.

⑤Touche PLAY

Appuyez sur cette touche pour l'activer et commencer la lecture.

Lorsqu'elle est enfoncée pendant l'enregistrement, elle permet d'arrêter l'enregistrement et de sélectionner le mode d'arrêt. Si vous ne voulez pas arrêter

l'enregistrement lorsque vous appuyez sur cette touche, réglez l'option du menu de configuration 145 MODE KEY ENABLE DURING RECORDING sur « stop & pause ».

⑥ Touche NEXT

Appuyez sur cette touche, pour l'activer, pour passer au plan suivant, et afficher la première image. Cette touche est aussi utilisée avec d'autres pour les opérations suivantes.

Recherche rapide en avant : maintenez la touche PLAY enfoncée, et appuyez sur cette touche. Une recherche rapide en avant est effectuée.

Affichage de la dernière image du dernier plan : maintenez la touche SHIFT enfoncée, et appuyez sur cette touche.

⑦Témoin STANDBY

S'allume quand l'appareil est en mode de veille (touche STOP et témoin STANDBY allumés).

Après une certaine durée en mode d'arrêt de disque, l'appareil entre automatiquement en mode de veille et le témoin s'éteint.

Vous pouvez déterminer le délai avant que l'appareil entre en mode de veille. Pour plus de détails, voir la description de l'option du menu de configuration 501 STILL TIMER (page 156).

⑧ Touche STOP

Appuyez sur cette touche pour l'activer et arrêter l'enregistrement ou la lecture. L'image au point d'arrêt s'affiche.

L'appareil entre en mode de veille quand vous appuyez sur cette touche tout en maintenant la touche SHIFT enfoncée. Il sort du mode de veille et revient à l'état d'origine quand vous appuyez de nouveau sur cette touche tout en

maintenant la touche SHIFT enfoncée. (L'état allumé ou éteint de la touche STOP ne change pas.)

Remarque

Cette touche clignote quand l'option du menu de configuration 105 REFERENCE SYSTEM ALARM est réglée sur « on » et quand le signal correct pour l'entrée vidéo de référence n'est pas utilisé (comme déterminé par OUT REF à la page P1 VIDEO du menu de fonction).

Cet appareil peut entrer automatiquement en mode de veille quand un délai déterminé s'écoule en mode d'arrêt de disque. Pour plus de détails, voir la description de l'option du menu de configuration 501 STILL TIMER (page 156).

4 Section de réglage du niveau audio

①Bouton d'ajustement LEVEL ②Touches AUDIO MONITOR SELECT AUDIO MONITOR SELECT L CH-1 CH-2 CH-3 CH-4 CH-5 CH-6 CH-7 CH-8 R LEVEL AUDIO LEVEL PRESET VARIABLE PRESET VARIABLE ALL/CH-1 CH-2 CH-3 CH-4 ALL/CH-1 CH-2 CH-3 CH-4 PB ④ Boutons d'ajustement ALL/ CH-1 et CH-2 a CH-4 ③ Interrupteurs VARIABLE/PRESET

① Bouton d'ajustement LEVEL (volume)

Ce bouton sert à ajuster le volume du casque ou des haut-parleurs. Vous pouvez également ajuster simultanément le volume de sortie des connecteurs ANALOG AUDIO OUTPUT 3 et 4 (MONITOR R et L) sur le panneau des connecteurs. Pour ce faire, réglez l'option du menu de configuration 114 AUDIO MONITOR OUTPUT LEVEL sur « var ».

② Touches AUDIO MONITOR SELECT (sélection des canaux de contrôle audio)

Les lignes supérieures (L) et inférieures (R) contiennent chacune des touches pour les canaux 1 à 8 (CH1 à CH8). Appuyez sur ces touches pour sélectionner les canaux audio à émettre. L'audio est émis à partir de la prise PHONES sur le panneau de commande, à partir des hauts-parleurs et à partir des connecteurs ANALOG AUDIO OUTPUT 3 et 4 (MONITOR R et L) sur le panneau des connecteurs.

En appuyant sur plusieurs touches des lignes L et R, vous pouvez contrôler l'audio mélangé des canaux sélectionnés. (Pour annuler une sélection de canal, appuyez de nouveau sur la touche de ce canal.)

③Interrupteurs VARIABLE/PRESET

Ces interrupteurs permettent de sélectionner les réglages déterminant les niveaux audio pour l'enregistrement (interrupteur supérieur) et la lecture (interrupteur inférieur).

VARIABLE : réglages effectués avec les boutons d'ajustement ALL/CH-1 et CH-2 à CH-4.

PRESET : fixés comme valeurs prédéfinies.

④ Boutons d'ajustement ALL/CH-1 et CH-2 à CH-4

Ces boutons servent à ajuster les niveaux audio des canaux 1 à 4 (CH-1 à CH-4). Les boutons de la ligne supérieure permettent d'ajuster les niveaux d'enregistrement et ceux de la ligne inférieure les niveaux de lecture. Ces réglages sont activés lorsque l'interrupteur VARIABLE/PRESET correspondant est réglé sur VARIABLE.

Vous pouvez utiliser le menu de fonction pour ajuster les canaux 5 à 8. Pour en savoir plus, voir page 53.

L'option du menu de configuration 131 AUDIO VOLUME vous permet d'activer l'ajustement simultané des huit canaux avec le bouton ALL/CH-1. Le témoin ALL s'allume lorsque l'ajustement simultané est activé.

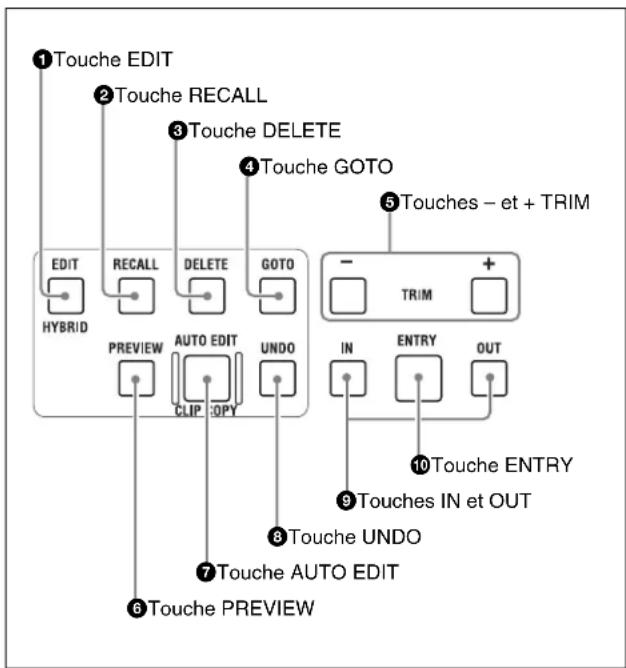

5 Section des opérations de montage

① Touche EDIT

Cette touche permet de passer à l'écran de montage de liste de montage (voir page 108).

Remarque

La fonction de sélection de scènes est désactivée dans les écrans de montage de liste de montage.

②Touche RECALL

Lorsqu'elle est enfoncée avec la touche IN ou la touche OUT après la suppression du point In ou du point Out d'un plan ou d'un sous-plan, elle permet de rappeler le point In ou le point Out.

Lorsqu'elle est enfoncée dans l'écran EDIT LIST, elle permet de passer à l'écran Clip List (Trim), de façon à ce que vous puissiez découper les positions des points In et Out (voir page 118).

③Touche DELETE

Cette touche permet de supprimer un point In ou Out dans un plan ou un sous-plan. Supprimez le point (s'il existe) en maintenant la touche IN ou OUT enfoncée et en appuyant sur cette touche.

④ Touche GOTO

Cette touche permet d'accéder à un point In ou Out dans un plan ou un sous-plan. Accédez au point (s'il existe) en maintenant la touche IN ou OUT enfoncée et en appuyant sur cette touche.

⑤Touches - et + TRIM

Cette touche permet de découper un point In ou Out dans un plan ou un sous-plan. Découpez le point (s'il existe) en maintenant la touche IN ou OUT enfoncée et en appuyant sur la touche [-] ou [+]. Le point In ou Out se déplace d'une image en avant ou en arrière.

Lorsqu'un écran de montage de liste de montage est affiché, les touches + TRIM et – TRIM permettent d'agrandir ou de réduire l'échelle temporelle de la ligne de temps. Lorsqu'un sous-plan est sélectionné dans un écran de montage de liste de montage, ces touches fonctionnent comme touches de découpage pour le montage par division audio (voir page 122) si vous appuyez dessus tout en maintenant la touche GOTO enfoncée.

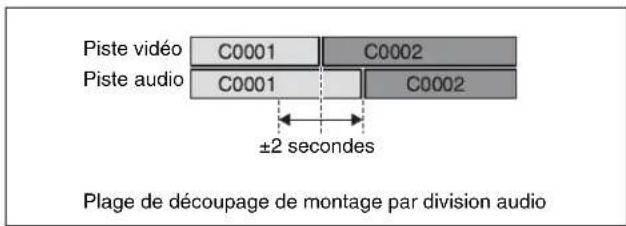

Remarque

La fonction de montage par division audio est activée lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.

⑥ Touche PREVIEW

Clignote quand l'aperçu est possible.

L'écran de montage passe en mode plein écran et l'une des sections suivantes est lue, en fonction de l'écran qui était affiché lorsque vous avez appuyé sur la touche.

Ecran du mode RECORDER : la section de montage, y compris les sections de lancement et de post-roulement.

Ecran du mode PLAYER : la section de montage uniquement.

Remarque

Lorsque PLAYER SEL dans l'Edit Menu est réglé sur « external » et EDIT MODE sur « insert », la section de post-roulement n'est pas lue même si vous appuyez sur la touche en mode RECORDER.

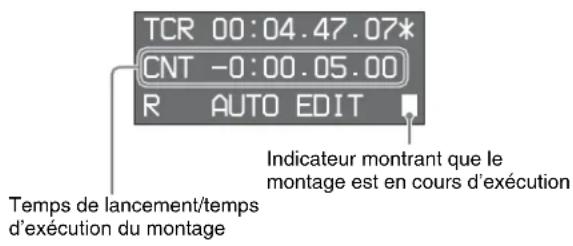

⑦ Touche AUTO EDIT

Clignote lorsque le montage automatique est possible. Elle permet de mettre à jour une liste de montage en ajoutant du contenu dans le mode de montage spécifié à l'endroit spécifié par un point de montage. Lorsque deux points de montage ou moins ont été définis, l'écran de montage passe à la lecture plein écran d'une section jusqu'à ce que la section de montage soit confirmée, y compris les sections de lancement et de post-roulement.

Remarque

Les sections de lancement et de post-roulement ne sont pas lues lorsque PLAYER SEL dans l'Edit Menu est réglé sur « external ».

⑧ Touche UNDO

Cette touche annule l'opération venant tout juste d'être effectuée.

⑨ Touche IN (définir un point IN) et OUT (définir un point OUT)

Ces touches s'allument lorsqu'un point In ou Out est défini.

Quand l'une des deux touches est enfoncée seule, le code temporel du point In ou Out s'affiche. (« --:--:--:-- » s'affiche si le point correspondant n'a pas été défini.)

Les touches IN et OUT sont utilisées avec les touches suivantes pour exécuter les fonctions indiquées.

Touche Fonction
ENTRY Définir les points In et Out
-/+ TRIM Découper les points In et Out
DELETE Supprimer les points In et Out
RECALL Rappeler les points In et Out supprimés
GOTO Accédez aux points In et Out

⑩ Touche ENTRY

Lorsque vous appuyez sur cette touche tout en maintenant la touche IN ou OUT enfoncée, elle permet de définir un point In ou Out à l'emplacement actuel dans un plan ou un sous-plan.

6 Témoins OPERATION et ACCESS et prise PHONES

①Témoin OPERATION ②Témoin ACCESS OPERATION ACCESS PHONES ③Prise PHONES

①Témoin OPERATION

Ce témoin s'allume en vert lorsque l'appareil est en fonctionnement.

Il s'allume en rouge lorsque cet appareil est en cours d'enregistrement.

②Témoin ACCESS

Il a la même fonction que le témoin ACCESS sur le panneau de commande (voir page 15).

③Prise PHONES

Prise stéréo pour le raccordement d'un casque stéréo afin de contrôler l'audio pendant l'enregistrement, la lecture et le montage. (Les signaux autres que l'audio ne sont pas émis.) Sélectionnez les canaux à contrôler à l'aide des touches AUDIO MONITOR SELECT.

7 Section des réglages de traitement vidéo

①Interrupteur VIDEO PROCESS CONTROL ②Bouton d'ajustement et interrupteur VIDEO ③Bouton d'ajustement et interrupteur CHROMA ④Bouton d'ajustement et interrupteur HUE/CHROMA-PHASE VIDEO PROCESS CONTROL VIDEO CHROMA E/CHROMA-PHASE SETUP/BLACK LOCAL MENU ⑤Bouton d'ajustement et interrupteur SETUP/BLACK

①Interrupteur VIDEO PROCESS CONTROL

Il permet de sélectionner les réglages contrôlant le processeur vidéo numérique interne de l'appareil.

LOCAL : réglages effectués avec les boutons d'ajustement et les interrupteurs VIDEO, CHROMA, HUE/CHROMA-PHASE et SETUP/BLACK de l'appareil.

MENU : réglages effectués avec le menu de configuration.

② Bouton d'ajustement et interrupteur VIDEO

Définit les niveaux de sortie du signal vidéo pour la sortie SD et HD.

PRE : quels que soient les réglages manuels, définit les niveaux de sortie du signal vidéo sur les niveaux standard.

VAR : permet d'ajuster les niveaux de sortie du signal vidéo dans la plage de - à +3 dB en tournant le bouton d'ajustement.

③ Bouton d'ajustement et interrupteur CHROMA

Définit les niveaux de sortie du signal chromatique pour la sortie SD et HD.

PRE : quels que soient les réglages manuels, définit les niveaux de sortie du signal chromatique sur les niveaux standard.

VAR : permet d'ajuster les niveaux de sortie du signal chromatique dans la plage de - à +3 dB en tournant le bouton d'ajustement.

④ Bouton d'ajustement et interrupteur HUE/CHROMA-PHASE

Définit la phase chromatique.

PRE : quels que soient les réglages manuels, définit la phase chromatique sur la valeur standard.

VAR : permet d'ajuster la phase chromatique dans la plage de ±30° en tournant le bouton d'ajustement.

⑤ Bouton d'ajustement et interrupteur SETUP/BLACK

Définit les niveaux de décollement et de noir pour la sortie SD et HD.

PRE : quels que soient les réglages manuels, définit les niveaux de décollement et de noir sur les niveaux standard.

VAR : permet d'ajuster les niveaux de décollement et de noir dans les plages suivantes en tournant le bouton d'ajustement.

• Niveau de décollement (mode 59.94i/59.94P/29.97P) : ±30 IRE
• Niveau de noir (mode 50i/50P/25P) : ±210 mV

8 Section des opérations accélération/image par image/variable

①Témoin JOG ②Touche SHUTTLE/JOG ③Témoins de sens image par image/accelération ④Touche VAR/JOG SHUTTLE/JOG VAR/JOG JOG ⑤Molette accélératrice/rotative

①Témoin JOG

S'allume en vert lorsque la molette accélératrice/rotative est en mode image par image.

②Touche SHUTTLE/JOG

Appuyez sur cette touche pour l'activer et effectuer une lecture en mode accélération ou image par image avec la molette accélératrice/rotative.

Lorsque vous appuyez sur cette touche pendant l'enregistrement, celui-ci s'arrête et le mode accélération/image par image est sélectionné. Si vous ne voulez pas que l'enregistrement s'arrête lorsque vous appuyez sur cette touche, réglez l'option du menu de configuration 145 MODE KEY ENABLE DURING RECORDING sur « stop & pause ».

③ Témoins de sens image par image/accélération

Ces témoins affichent le sens de lecture en mode accélération, image par image ou vitesse variable.

◀ (vert) : s'allume lors de la lecture en arrière.

▶ (vert) : s'allume lors de la lecture en avant.
■ (rouge) : s'allume lors de l'affichage d'une image fixe.

④ Touche VAR/JOG

Appuyez sur cette touche pour l'activer et effectuer une lecture en mode variable ou image par image avec la molette accélératrice/rotative. Lorsque vous appuyez sur cette touche pendant l'enregistrement, celui-ci s'arrête et le mode variable/image par image est sélectionné.

Si vous ne voulez pas que l'enregistrement s'arrête lorsque vous appuyez sur cette touche, réglez l'option du menu de configuration 145 MODE KEY ENABLE DURING RECORDING sur « stop & pause ».

⑤Molette accélératrice/rotative

La molette bascule entre le mode accélération/variable et le mode image par image à chaque fois que vous l'enfoncez au maximum.

Mode accélération/variable : la molette est en position élevée.

Mode image par image : la molette est en position abaissée (le témoin JOG est allumé).

Tournez la molette vers la droite pour effectuer une lecture en avant et tournez-la vers la gauche pour une lecture en arrière.

• En mode image par image, la vitesse de lecture varie de -3 à +3 fois la vitesse normale, en fonction de la vitesse de rotation de la molette. La molette n'est pas crantée.
• En mode accélération, la vitesse de lecture varie dans la plage de ±20 fois la vitesse normale, en fonction de la position angulaire de la molette. La molette dispose d'un cran à la position centrale, pour la lecture d'images fixes.
• En mode variable, vous pouvez réaliser des ajustements précis de la vitesse de lecture dans la plage de -1 à +1 fois la vitesse normale, en fonction de la position angulaire de la molette. La molette dispose d'un cran à la position centrale, pour la lecture d'images fixes.

Quel que soit le mode de lecture, vous devez normalement appuyer sur la touche SHUTTLE/JOG ou VAR/JOG avant de tourner la molette. Mais il est également possible de mettre l'appareil en mode accélération, image par image ou variable simplement en tournant la molette (en réglant l'option du menu de configuration 101 SELECTION FOR SEARCH DIAL ENABLE sur « dial ».)

Remarque

Si vous réglez effectivement l'option ci-dessus sur « dial », vous devez alors remettre la molette accélératrice/rotative en position centrale après avoir effectué une lecture en mode accélération ou variable. Si vous ne remettez pas la molette en position centrale, la lecture en mode accélération ou variable peut commencer à cause de vibrations pendant les autres opérations.

Panneau d'affichage

①Touches de fonction (F1 à F6) ②DEL d'éclairage du panneau de commande ③Affichage ④Bouton d'ajustement CONTRAST ⑤Bouton d'ajustement BRIGHTNESS ⑥Touche HOME ⑦Touches ◆PAGE et PAGE ⑧Touche DISPLAY ⑨Témoin WARNING ⑩Témoin KEY INHI ⑪Interrupteur BACKLIGHT

① Touches de fonction (F1 à F6)

Lorsque ces touches sont enfoncées alors que le menu de fonction (voir page 50) est affiché, l'affichage passe à chaque pression aux options de menu correspondant à la position des touches.

②DEL d'éclairage du panneau de commande

Eclaire le panneau de commande. La DEL peut être activée et désactivée avec l'option LIGHT à la page P4 OTHER du menu de fonction.

③ Affichage

Affiche les menus, les vumètres audio, le code temporel, les informations de plan et d'autres données. Vous pouvez utiliser la touche DISPLAY pour faire basculer l'affichage entre l'écran de fonctionnement de base et le moniteur vidéo.

Pour en savoir plus, voir « Ecran d'affichage » (page 25).

④ Bouton d'ajustement CONTRAST

Règle le contraste du moniteur vidéo.

⑤ Bouton d'ajustement BRIGHTNESS

Règle la luminosité du moniteur vidéo.

⑥ Touche HOME

Lorsque vous appuyez sur cette touche avec le menu de fonction affiché, elle sert à revenir à la page HOME du menu de fonction.

⑦ Touches ◀PAGE et PAGE

Ces touches permettent d'afficher le menu de fonction, s'il n'est pas déjà affiché. (La page la plus récemment affichée du menu de fonction s'affiche.)

Si le menu de fonction est déjà affiché, la touche ◆PAGE permet de passer à la page précédente et la touche PAGE▶ à la page suivante.

⑧ Touche DISPLAY

A chaque pression, l'affichage bascule entre l'écran de fonctionnement de base et le moniteur vidéo.

⑨Interrupteur BACKLIGHT

Il permet de sélectionner la luminosité du rétroéclairage de l'affichage.

H : élevée

L : basse

OFF : désactivée (rien n'est affiché)

⑩ Témoin KEY INHI (neutraliser les opérations des touches)

Il s'allume lorsque l'interrupteur KEY INHI est activé et que l'option AUDIO/F-KEY ou l'option CONTROL PANEL de l'option du menu de configuration 118 KEY INHIBIT est réglée sur « dis ».

⑪Témoin WARNING

Il s'allume lorsque l'appareil détecte une erreur de matériel comme de la condensation à l'intérieur de l'appareil ou une erreur de diode laser. Il s'éteint lorsque l'état d'erreur est corrigé. Lorsque ce témoin s'allume, un message d'erreur s'affiche dans la section d'affichage des données de temps.

Pour les détails, voir « Alarmes » (page 185) et « Messages d'erreur » (page 195).

Ecran d'affichage

Affichage d'opération de base

①Menu de fonction Moniteur vidéo ②Capacité restante de la mémoire ③Format d'enregistrement ① Informations de système (voir page 27) HOME CHAR SEL LCD PB/EE PB REC INH OFF CNTR SEL TC TCB SET DISC-EXCHG REMAIN 2009-02-17 18:34 DEFAULT REC INFO VIDEO: 59.941 HD422-1080 50Mbps AUDIO: 8ch-24bit CLIP VIDEO: 59.941 HD422-1080 50Mbps AUDIO: 8ch-24bit CLIP:C0001 123m45s 1/018 VITEU INPUT HD OUTPUT OUT REF S6 SD OUTPUT SO-REF HDMI SO+1080 | EC | 1080+525 | SQ | 10801 COUNTER NDF VITC EXT-LOCK 5678+ 123Min 12:34:56:00 123Min ④Informations de plan ③Informations vidéo (voir page 29) ②Affichage d'entrée audio/Vumètres audio (voir page 28)

①Menu de fonction

Utilisez les touches ◆PAGE, PAGE▶, et HOME pour afficher ce menu et basculer entre les pages (HOME, P1 à P4). Chaque page possède des options correspondant aux touches de fonction. Pour modifier un réglage, appuyez sur la touche de fonction à cet emplacement.

Pour en savoir plus, voir « Opérations de base du menu de fonction » (page 50).

②Capacité restante de la mémoire

Cette fenêtre contextuelle affiche la capacité restante de la mémoire interne de l'appareil. La fenêtre contextuelle ne s'affiche que lorsque la fonction de cache d'échange de disque est activée et qu'un échange de disque est en cours.

③ Format d'enregistrement

Cette partie affiche la fréquence de système au moment de l'enregistrement, le format vidéo et le format audio. Lorsque la sous-option « CLIP CONTINUOUS » (fonction d'enregistrement continu de plan) de l'option du menu de configuration 150 est réglée sur « on », l'affichage « CONT » clignote, et s'allume en continu pendant l'enregistrement.

Voir page 60 pour de plus amples informations sur la fonction d'enregistrement continu de plan.

Indication d'enregistrement continu de plan Fréquence du système Format vidéo REC INFO CONT VIDEO: 59.94i HD422-1080 50Mbps AUDIO: 8ch-24bit Format audio

④ Informations de plan

Cette partie affiche les informations suivantes sur les plans.

Fréquence du système Format vidéo CLIP VIDEO: 59.94i HD422-1080 50Mbps AUDIO: 8ch-24bit Format audio Nombre total de plans sur le disque Numéro du plan actuel Nom du plan CLIP:C0001 123m45s 1/018 Temps de lecture restant de tous les plans ou de la liste de plans

Les noms de plan sont affichés selon le réglage de Settings >Display Title dans le Disc Menu (voir page 74). Les caractères suivants peuvent être affichés en tant que noms de plan dans cette zone.

• Chiffres : 0 à 9
• Caractères alphabétiques : a à z, A à Z
• Les symboles suivants : !, ", #, \$, %, &, ', ( , ), *, +, ,(virgule), -, . (point), /, : (deux points), ; (point-virgule), <, =, >, ?, @, [, ], ^, _, {, |, }, \~
• Espace

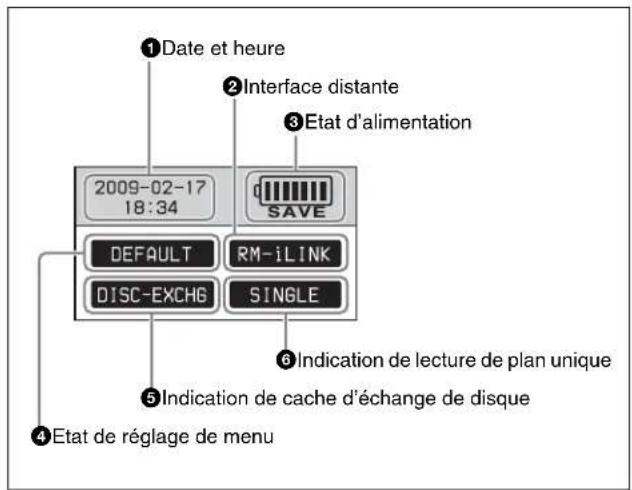

1 Informations de système

①Date et heure ②Interface distante ③Etat d'alimentation 2009-02-17 18:34 SAVE DEFAULT RM-iLINK DISC-EXCHG SINGLE ⑥Indication de lecture de plan unique ⑤Indication de cache d'échange de disque ④Etat de réglage de menu

①Date et heure

La date et l'heure actuelles sont affichées.

②Interface distante

Lorsque l'interrupteur de contrôle à distance est réglé sur « REMOTE », cette partie affiche le nom de l'interface sélectionnée avec l'option du menu de configuration 214 REMOTE INTERFACE.

③Etat d'alimentation

Cette partie affiche l'état de l'alimentation de l'appareil.

Affichage Etat d'alimentation Remarques
	Alimentation CA –
	Alimentation CA(mode d'économied'énergie)	–
	Alimentation CC • La capacité restante est indiquée par la longueur de la barreClignotant (1 Hz) : presque épuiséeClignotant (4 Hz) : épuisée
	Alimentation CC(mode d'économied'énergie)
	Batterie
	Batterie (mode d'économie d'énergie)

④Etat de réglage de menu

Affiche l'état actuel de réglage du menu de configuration.

Affichage Description

BANK1 Les réglages de menu actuels sont identiques à ceux de la banque de menu 1.

BANK2 Les réglages de menu actuels sont identiques à ceux de la banque de menu 2.

BANK3 Les réglages de menu actuels sont identiques à ceux de la banque de menu 3.

DEFAULT Les réglages de menu actuels sont identiques aux valeurs par défaut.

Affichage Description
Pas d'affichage	Les réglages de menu actuels sont différents de tous ceux mentionnés ci-dessus.

⑤Indication de cache d'échange de disque

Ceci s'affiche lorsque la sous-option « DISC EXCHANGE » (fonction de cache d'échange de disque) de l'option du menu de configuration 150 est réglée sur « on ».

Voir page 59 pour de plus amples informations sur la fonction de cache d'échange de disque.

⑥Indication de lecture de plan unique

Ceci s'affiche lorsque l'option du menu de configuration 154 SINGLE CLIP PLAY MODE (mode de lecture de plan unique) est réglée sur « on ».

Voir page 62 pour de plus amples informations sur le mode de lecture de plan unique.

2 Affichage d'entrée audio/Vumètres audio

Affiche les informations sur l'audio. Il y a deux modes d'affichage pour le vumètre audio : le mode FULL et le

mode FINE, et il est possible de les sélectionner au moyen de AU METER à la page P2 AUDIO du menu de fonction.

Mode d'affichage du vumètre : FULL Mode d'affichage du vumètre : FINE

① Affichage de signal d'entrée ② Indication de données DATA DATA SO-SOI SO-SOI HO-SOI HO-SOI ABC 0 -10 -20 -30 -40 -60 ③ Barre de niveau ④ Indication MIX ⑤ Niveau de référence ⑥ Canal audio ⑦ AgC/limiteur ⑧ Canal de contrôle ⑨ Mode d'affichage du vumètre DATA DATA SO-SOI SO-SOI HO-SOI HO-SOI L1 2 R 3 4 FINS

① Affichage de signal d'entrée

Affiche le signal d'entrée audio.

Affichage Signal d'entrée
ANA-1 Signal	audio analogique	Canal 1
ANA-2 Canal 2
ANA-3 Canal 3
ANA-4 Canal 4
MIC-1 Signal d'entrée du microphone raccordé au connecteur ANALOG AUDIO INPUT		Canal 1
MIC-2 Canal 2
MIC-3 Canal 3
MIC-4 Canal 4
HD-SDI Signal	audio HDSDI (clignote lorsqu'il n'y a pas de signal d'entrée)
SD-SDI Signal	audio SDSDI (clignote lorsqu'il n'y a pas de signal d'entrée)
SG Signal de test en provenance du générateur interne de signal
iLINK a)	Signal audio i.LINK TS (HDV)
DVB-ASI a)	Signal audio DVB-ASI TS
Aucune indication	Signal audio non déterminé, ou aucune entrée audio

a) Lorsque la carte optionnelle PDBK-202 est installée

②Indication de données

Apparaît lorsque les signaux d'entrée ne sont pas des signaux audio.

③AGC/limiteur

Lorsque des signaux analogiques sont sélectionnés pour l'entrée audio, cette partie affiche l'état du CAG ou du limiteur.

AGC : une valeur CAG a été sélectionnée.

LIMIT : une valeur de limiteur a été sélectionnée.

④ Canal de contrôle

Affiche les canaux de contrôle audio réglés avec les touches AUDIO MONITOR SELECT (voir page 20).

⑤ Canal audio

Affiche les canaux audio.

⑥ Niveau de référence

Affiche le niveau de référence pour l'enregistrement, tel que défini dans le menu de maintenance.

⑦MIX (mélange) 1)

S'affiche lorsqu'un canal a été déterminé comme destination de sortie. Cette indication s'affiche lorsque le mélange a été configuré avec l'option 843 AUDIO OUTPUT ARRANGE ^1) du menu de configuration, et

MIX/SWAP ^1) à la page P2 AUDIO du menu de fonction est réglé sur « ON ».

1) L'indication et les options de menu ne s'affichent que lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.

⑧Barres de niveau

Affichent les niveaux d'enregistrement ou de lecture audio des canaux 1 à 8. Les témoins OVER s'allument lorsque le niveau audio dépasse 0 dB.

⑨ Mode d'affichage du vumètre

Indique le mode d'affichage du vumètre sélectionné au moyen de AU METER à la page P2 AUDIO du menu de fonction (voir page 53).

3 Informations vidéo

1 Signal d'entrée 2 Affichage de conversion de sortie HDSDI 3 Sélection de source 4 Signal de référence VIDEO INPUT SG 1080+525 I LB SD OUTPUT LCE 1080+525 I SQ OUT REF SD-REF HDMI 1080i 6 Affichage de conversion de sortie SDSDI 7 Affichage de sortie HDMI 5 Affichage de conversion de format

①Signal d'entrée

Affiche le signal d'entrée vidéo actuellement sélectionné.

HD-SDI : signal vidéo HDSDI

SD-SDI : signal vidéo SDSDI

COMPOSITE : signal vidéo composite (lorsque l'option du menu de configuration 308 est réglée sur « STD »)

COMPOSITE(NSTD) : signal vidéo composite (lorsque l'option du menu de configuration 308 est réglée sur « N - S T D » )

i.LINK : signal i.LINK TS (HDV) 1)

DVB-ASI : signal DVB-ASI TS 1)

SG : signal vidéo test généré par le générateur de signal interne

1) Lorsque la carte optionnelle PDBK-202 est installée

Remarque

L'affichage clignote en l'absence de signal d'entrée vidéo, et lorsque le signal d'entrée vidéo ne correspond pas à la fréquence de système de cet appareil.

Sélectionnez le signal d'entrée vidéo à l'aide de V INPUT à la page P1 VIDEO du menu de fonction (voir page 51).

② Affichage de conversion de sortie HDSDI

Lorsqu'un signal ayant subi une conversion ascendante ou une conversion croisée est envoyé aux connecteurs HDSDI OUTPUT 1 et 2 (SUPER), cette partie affiche les formats avant et après la conversion et le mode de conversion.

SQ : mode de compression

EC : mode de recadrage de bordure

LB : mode de boîte aux lettres

③ Sélection de source

Le moniteur vidéo affiche la sortie vidéo sélectionnée au moyen de la sous-option « SOURCE » de LCD MODE à la page P1 VIDEO du menu de fonction. « LCD » apparaît dans la zone d'affichage de la sortie sélectionnée.

④Signal de référence

Affiche le signale de référence avec lequel l'appareil est synchronisé.

INPUT : signal vidéo d'entrée

HD-REF : signal de référence de format HD

SD-REF : signal de référence de format SD

Pas d'affichage : signal de référence interne

Remarque

L'affichage HD-REF ou SD-REF clignote si le signal d'entrée vidéo n'est pas synchronisé avec le signal de référence, ou si les signaux sont synchronisés mais hors phase.

⑤ Affichage de conversion de format

Lorsqu'une conversion ascendante ou descendante est effectuée avant l'enregistrement, cette partie affiche les formats avant et après la conversion et le mode de conversion.

SQ : mode de compression

EC : mode de recadrage de bordure

LB : mode de boîte aux lettres

⑥ Affichage de conversion de sortie SDSDI

Lorsqu'un signal ayant subi une conversion descendante est envoyé au connecteur SDSDI OUTPUT, cette partie affiche les formats avant et après la conversion et le mode de conversion.

SQ : mode de compression

EC : mode de recadrage de bordure

LB : mode de boîte aux lettres

⑦ Affichage de sortie HDMI

Affiche le signal envoyé au connecteur HDMI OUT.

1080i : signal 1080/59.94i ou 1080/50i

720P : signal 720/59.94P ou 720/50P

480i : signal 480/59.94i

576i : signal 576/50i

480P : signal 480/59.94P

576P : signal 576/50P

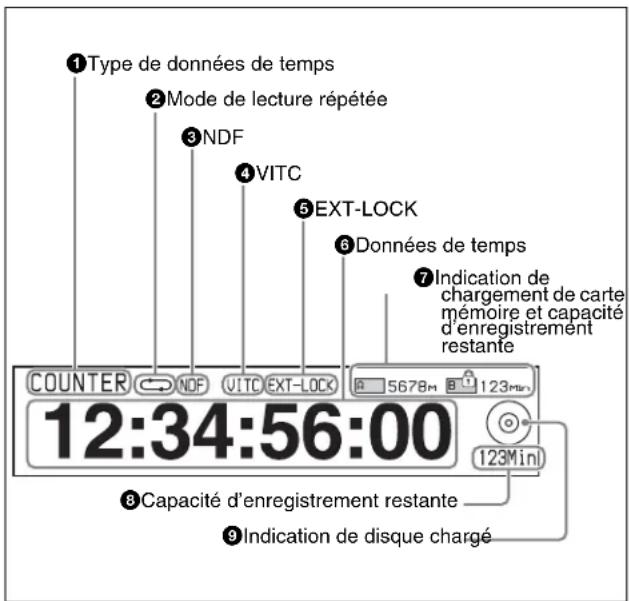

4 Section d'affichage des données de temps

①Type de données de temps ②Mode de lecture répétée ③NDF ④VITC ⑤EXT-LOCK ⑥Données de temps ⑦Indication de chargement de carte mémoire et capacité d'enregistrement restante 12:34:56:00 COUNTER NDF VITC EXT-LOCK 5678m 123Min 123Min ⑧Capacité d'enregistrement restante ⑨Indication de disque chargé

①Type de données de temps

Affiche le type de données de temps dans la section d'affichage de données de temps. Le type de données de temps est défini avec CNTR SEL à la page HOME du menu de fonction (voir page 51).

Affichage Type de données de temps
TC Code temporel
COUNTER Temps de lecture/enregistrement écoulé
UB Bits utilisateur
VITC VITC
VIUB VIUB
TCG Valeur de générateur de code temporel
UBG Valeur de générateur de bits utilisateur

②Mode de lecture répétée

Ceci s'affiche lorsque l'option du menu de configuration 142 REPEAT MODE est réglée sur « play ».

③NDF

S'allume lorsque le code temporel affiché est un code temporel NDF (temps non réel).

④VITC

S'allume dans les cas suivants.

• Lorsque VITC est lu en mode de lecture. (Ceci n'a aucun rapport avec l'affichage dans la section d'affichage des données de temps.)
• Lorsque l'enregistrement VITC est possible.

⑤EXT-LOCK

S'allume lorsque le code temporel du générateur de code temporel est synchronisé avec le code temporel externe.

⑥Données de temps

Affiche normalement le code temporel ou VITC, suivant la sélection effectuée avec TCR à la page P3 TC du menu de fonction.

⑦ Indication de chargement de carte mémoire et capacité d'enregistrement restante

Une indication de chargement de carte mémoire et une autre de capacité d'enregistrement restante s'affichent lorsque la carte optionnelle PDBK-MK1 est installée sur cet appareil et une carte mémoire est chargée dans l'un des emplacements prévus à cet effet (A/B).

Affichage	Etat de carte
	La carte mémoire est inscriptible.
	La carte mémoire est protégée contre l'écriture.

⑧Capacité d'enregistrement restante

Affiche la capacité d'enregistrement restante sur le disque. Cette indication clignote à une vitesse de 1 Hz lorsque la capacité restante passe au-dessous de deux minutes et à une vitesse de 4 Hz lorsque le disque est plein.

⑨Indication de disque chargé

Une indication de disque chargé s'affiche lorsqu'un disque est chargé dans cet appareil.

La couleur de fond de l'indication de disque chargé indique l'état du disque, comme suit.

Noir : l'enregistrement et la lecture sont possibles

Jaune : seule la lecture est possible

Rouge : l'enregistrement et la lecture sont impossibles

Remarque

Même lorsque la couleur de fond est noire,

l'enregistrement n'est pas possible dans les cas suivants.

• L'enregistrement est interdit sur le disque chargé.
• REC INH à la page HOME du menu de fonction est réglé sur « ON ».

Affichage du moniteur vidéo

Moniteur vidéo ① Moniteur de forme d'onde/Vecteurscope 123Min 0Min 123Min CNT 12:34:56:00 60% ② Vumètres audio ③ Indication de chargement de carte mémoire et capacité d'enregistrement restante ④ Indication de chargement de disque et capacité d'enregistrement restante ⑤ Affichage des données de temps ⑥ Etat d'alimentation

①Moniteur de forme d'onde/Vecteurscope

Vous pouvez afficher un moniteur de forme d'onde ou un vecteurscope basique en faisant basculer le réglage de la sous-option « MODE » de WFM à la page P1 VIDEO du menu de fonction (voir page 51).

Vous pouvez utiliser le moniteur de forme d'onde ou vecteurscope pour vérifier les caractéristiques du signal vidéo ou pour afficher des barres de couleur puis ajuster les réglages de traitement vidéo (niveaux de sortie du signal vidéo, niveaux de sortie du signal chromatique, tonalité) (voir page 22).

①Moniteur de forme d'onde

②Vecteurscope de signal de barres de couleur 75 %

③Vecteurscope de signal de barres de couleur 100 %

②Vumètres audio

Cette partie affiche les vumètres audio de base.

③Marque indicative de chargement de carte mémoire et capacité d'enregistrement restante

Signale quand une carte mémoire est chargée, ainsi que la capacité d'enregistrement restante (voir page 30).

④ Indication de chargement de disque et capacité d'enregistrement restante

Une indication de chargement de disque et la capacité d'enregistrement restante s'affichent quand un disque est chargé dans cet appareil.

⑤ Affichage des données de temps

Affiche les données de temps (voir page 30).

⑥Etat d'alimentation

Affiche l'état de l'alimentation de l'appareil (voir page 27).

Panneau des connecteurs

①Connecteur ~AC IN ②Interrupteur POWER ③Connecteurs ANALOG AUDIO INPUT 1 à 4 ④Interrupteurs MIC POWER (+48V) 1, 2 ⑤Connecteurs ANALOG AUDIO OUTPUT 1 à 4 ⑥Connecteur DC IN 12V AC IN POWER OFF ON 1 MIC POWER (+48V) AC IN HDV REMOTE REMOTE HDMI OUT COMPOSITE IN/OUT IN/OUT IN/OUT REMEMS RADIO OUTPUT CONNECTEUR VIDEO IN CONNECTEUR REF. VIDEO OUT CONNECTEUR TIME CODE IN/OUT CONNECTEUR COMPOSITE IN/OUT Connecteur (réseau) Connecteur HDMI OUT Connecteurs MAINTENANCE Connecteur DVB-ASI OUTPUT Connecteur SDSDI OUTPUT Connecteur REMOTE(9P) Connecteurs HDSDI OUTPUT 1, 2 (SUPER) Connecteur SD/HDSDI INPUT Connecteur REMOTE Connecteur LINK) S400 FAM Connecteur LINK) HDV TS

①Connecteur ∼AC IN

Il sert à connecter l'appareil à une source d'alimentation CA à l'aide du cordon d'alimentation spécifié (non fourni) (voir page 199).

②Interrupteur POWER (alimentation secteur)

Appuyez sur le côté I pour mettre l'appareil sous tension. Appuyez sur le côté O pour mettre l'appareil sous tension. Lors de l'utilisation de l'appareil, laissez l'interrupteur POWER sur la position I (marche), et utilisez

l'interrupteur marche/veille (I/☐) du panneau de commande pour faire basculer l'appareil entre les états de marche et de veille.

Remarque

Avant de mettre l'appareil hors tension, vérifiez toujours que le témoin de l'interrupteur marche/veille (l/_) sur le panneau de commande n'est pas allumé, puis appuyez sur l'interrupteur d'alimentation du côté O.

③ Connecteurs ANALOG AUDIO INPUT 1 à 4 (XLR 3 broches, femelle)

Ces connecteurs servent à recevoir les signaux audio analogiques.

Vous pouvez régler le niveau d'entrée de référence à l'aide de l'option du menu de maintenance M37 : AUDIO CONFIG (voir page 171). (Réglage par défaut : +4dB)

Réglages de microphone

Si vous avez raccordé un microphone à cet appareil, vous pouvez régler le niveau d'entrée, CAG, et les valeurs de limiteur du microphone à l'aide des options du menu de configuration 834, 839, 840 et 841 (voir page 164).

Remarque

Un son désagréable peut être émis si vous avez raccordé un microphone au connecteur ANALOG AUDIO INPUT 1 à 4 et mis le microphone sous tension alors que le niveau d'entrée était trop élevé. Vérifiez le réglage du niveau d'entrée avant de raccorder le microphone.

4 Interrupteurs MIC POWER (+48 V) (alimentation du microphone (+48 V)) 1 et 2

Lorsque vous raccordez des microphones aux connecteurs ANALOG AUDIO INPUT 1 et 2, réglez ces interrupteurs comme suit, en fonction du type d'alimentation du microphone.

ON : alimentation du microphone de type externe

OFF : alimentation du microphone de type interne

⑤Connecteurs ANALOG AUDIO OUTPUT 1 à 4 (XLR 3 broches, mâle)

Ces connecteurs servent à émettre les signaux audio analogiques.

Lorsque l'appareil quitte l'usine, les connecteurs 1 à 4 sont réglés sur les canaux audio 1 à 4. Vous pouvez modifier ces réglages à l'aide de l'option du menu de configuration 824 ANALOG LINE OUTPUT SELECT (voir page 163). Vous pouvez régler le niveau de sortie à l'aide de l'option du menu de maintenance M37 : AUDIO CONFIG (voir page 171). (Réglage par défaut : +4 dB)

Les signaux autres que l'audio ne sont pas émis. En réglant l'option du menu de configuration 820 AUDIO OUTPUT CH3/CH4 SELECT sur « monitor out », il est possible d'émettre les signaux des canaux audio sélectionnés avec les touches AUDIO MONITOR SELECT à partir des connecteurs 3 et 4.

⑥Connecteur DC IN 12V (XLR 4 broches, mâle)

Raccordez à une source d'alimentation CC de 12 V.

Pour en savoir plus, voir « Alimentation » à la page 35.

⑦Connecteur i (i.LINK) HDV TS (6 broches, conforme IEEE1394)

Lorsque la carte optionnelle PDBK-202 est installée, les signaux i.LINK TS (HDV) peuvent entrer et sortir par ce connecteur.

8 Connecteur i(i.LINK) S400 FAM (6 broches, conforme IEEE1394)

Sert à raccorder un ordinateur ou un autre périphérique, à l'aide d'un câble i.LINK.

Remarques

• Lorsque l'appareil est raccordé à un périphérique doté d'un connecteur 6 broches i.LINK par l'intermédiaire d'un câble i.LINK, avant de brancher ou débrancher le câble i.LINK, mettez d'abord le périphérique hors tension et débranchez-le de la prise secteur. Si le câble i.LINK est branché ou débranché avec la prise secteur toujours raccordée, un courant de tension excessive (8 à 40 V) émis du connecteur i.LINK du périphérique continue à alimenter cet appareil.
• Lorsque vous raccordez l'appareil à un périphérique avec le connecteur i.LINK à 6 broches, branchez d'abord le connecteur i.LINK à 6 broches de l'autre périphérique.

⑨Connecteur REMOTE (4 broches)

Fournit l'alimentation au contrôleur de montage RM-280.

10 Connecteur SD/HDSDI INPUT (entrée de signal SDSDI/HDSDI) (type BNC)

Ce connecteur sert à recevoir un signal vidéo/audio au format SDSDI ou HDSDI.

Lorsque la carte optionnelle PDBK-202 est installée, le signal DVB-ASI TS peut être reçu par ce connecteur.

11 Connecteurs HDSDI OUTPUT 1, 2 (SUPER) (sortie de signal HDSDI 1, 2 (superposition)) (type BNC)

Ils servent à envoyer des signaux audio/vidéo au format HDSDI.

Lors du montage avec deux appareils PDW-HR1, raccordez un câble entre ces connecteurs sur le lecteur et le connecteur SD/HDSDI INPUT sur l'appareil d'enregistrement.

Vous pouvez superposer les codes temporels, les réglages de menu, les messages d'erreur ou d'autres informations sur la sortie du connecteur HDSDI OUTPUT 2 (SUPER) à l'aide du réglage de CHAR SEL à la page HOME du menu de fonction ou avec le réglage de l'option du menu de configuration 028 HD CHARACTER. Vous pouvez toujours désactiver pour superposer les données indépendantes du réglage de CHAR SEL à l'aide de l'option du menu de configuration 028.

Voir « Opérations de base du menu de fonction » (page 50) pour plus d'informations sur les réglages CHAR SEL.

Voir page 147 pour plus d'informations sur l'option du menu de configuration 028 HD CHARACTER.

Pour traiter les signaux d'entrée et de sortie de ces connecteurs comme signaux non audio, réglez l'option du menu de maintenance M37 : AUDIO CONFIG >M372 : NON-AUDIO INPUT (enregistrement) (voir page 171) et option du menu de configuration 823 NON-AUDIO FLAG PB (lecture).

12 Connecteur REMOTE(9P) (contrôle à distance à 9 broches) (D-sub 9 broches)

Pour contrôler l'appareil à partir d'un contrôleur ou d'un magnétoscope prenant en charge le protocole Sony RS-422A à 9 broches, branchez le périphérique sur ce connecteur.

13 Connecteur SDSDI OUTPUT (sortie de signal SDI) (type BNC)

Il sert à envoyer des signaux audio/vidéo au format SDSDI.

Lorsque l'appareil quitte l'usine, la sortie de signal audio est sur huit canaux sans bascule, et la sortie de code temporel RP188 est réglée sur on. Vous pouvez modifier ces réglages avec l'option du menu de configuration 828 SDI AUDIO OUTPUT SELECT et l'option du menu de configuration 920 SD-SDI H-ANC CONTROL.

Voir page 148 pour d'informations sur le fonctionnement du menu de configuration.

14 Connecteur DVB-ASI OUTPUT

Lorsque la carte optionnelle PDBK-202 est installée, il émet des signaux DVB-ASI TS.

15Connecteurs MAINTENANCE

Ces connecteurs USB sont dédiés à la maintenance. Raccordez un clavier ou une souris USB Windows (voir page 83), ou un lecteur flash USB pour accéder aux métadonnées de planification stockées sur le lecteur (voir page 95).

16 Connecteur HDMI OUT

Il émet des signaux numériques (signaux vidéo, audio, de contrôle). Utilisez un câble HDMI pour raccorder un projecteur haute définition, un téléviseur haute définition ou tout autre produit électronique grand public. Les signaux des canaux audio sélectionnés avec les touches AUDIO MONITOR SELECT (voir page 20) sont émis.

⑰Connecteur (Réseau) (type RJ-45)

Connecteur 10BASE-T/100BASE-TX/1000BASE-T pour la connexion en réseau.

ATTENTION

• Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive à ce port. Suivez les instructions pour ce port.
• Lors de la connexion du câble réseau de l'appareil au périphérique, utilisez un câble blindé afin d'empêcher tout dysfonctionnement dû au bruit de rayonnement.

18 Connecteurs COMPOSITE IN/OUT (entrée et sortie vidéo composite analogique) (type BNC)

Ils servent à envoyer et recevoir des signaux vidéo de type composite analogique.

19 Connecteurs TIME CODE IN/OUT (entrée et sortie de code temporel) (type BNC)

Ils servent à recevoir le code temporel SMPTE généré par un périphérique externe par le connecteur IN. Le code temporel émis par le connecteur OUT dépend de l'état de fonctionnement de cet appareil, comme suit.

Pendant la lecture : code temporel de lecture

Pendant l'enregistrement : le code temporel en provenance du générateur interne de code temporel ou le code temporel reçu par le connecteur TIME CODE IN

20 Connecteur REF.VIDEO OUT (sortie de signal vidéo de référence) (type BNC)

Lorsque cet appareil est en fonctionnement, il émet le signal vidéo de référence qui est reçu par le connecteur REF VIDEO IN.

21 Connecteur REF.VIDEO IN (entrée de signal vidéo de référence) (type BNC)

Il reçoit le signal vidéo de référence de fréquence de système sélectionné avec l'option du menu de configuration 013 SYSTEM FREQUENCY SELECT MENU. Ce connecteur dispose d'une terminaison d'une impédance de 75 ohms.

Préparation des sources d'alimentation

Cet appareil peut être alimenté par une source CA, CC ou un pack batterie.

Pour votre sécurité, n'utilisez que les packs batterie de Sony énumérés ci-dessous.

Pack batterie au lithium-ion : BP-FL75/FLX75

Remarque

Si vous chargez ou retirez un pack batterie d'une façon incorrecte, il risque de tomber et d'entraîner des blessures. Suivez les procédures décrites ci-dessous pour les charger ou les retirer.

Alimentation

Alimentation CA

Raccordez le connecteur AC IN à une prise secteur à l'aide du cordon d'alimentation CA indiqué. Pour alimenter l'appareil en CA, placez l'interrupteur marche/veille du panneau de commande sur I (ON) et l'interrupteur POWER du panneau des connecteurs sur I (ON).

Alimentation CC

Raccordez le connecteur DC IN 12V à une source d'alimentation CC.

Pour alimenter l'appareil en CC, placez l'interrupteur marche/veille du panneau de commande sur I (ON) et l'interrupteur POWER du panneau des connecteurs sur OFF. Si l'interrupteur POWER du panneau des connecteurs est réglé sur I (ON), c'est l'alimentation CA qui est fournie.

Alimentation par batterie

Les packs batterie qui peuvent être utilisés avec cet appareil sont les suivants.

• BP-FL75/FLX75

Temps d'enregistrement continu à température ambiante

Pack batterie au lithium-ion BP-FLX75 : 80 minutes

Pour plus de détails sur le chargement des packs batterie, consultez le mode d'emploi du chargeur.

Remarques sur l'utilisation de batterie

• Avant d'utiliser les batteries, veillez bien à les charger complètement avec le chargeur déterminé. Consultez le mode d'emploi de votre chargeur pour plus d'informations sur le chargement des batteries.
• Les batteries peuvent ne pas se charger complètement si vous les chargez quand elles sont encore chaudes dès la fin de leur utilisation. Il est préférable d'attendre leur refroidissement avant de les charger.

Fixation d'un pack batterie

Procédez comme suit.

1 Retirez le couvercle de la griffe du pack batterie.

2 Installez le pack batterie.

Pour retirer le pack batterie

Suivez la procédure ci-dessus dans l'ordre inverse. Après le retrait du pack batterie, replacez le couvercle de la griffe du pack batterie.

Vérification de l'énergie restante de la batterie

Vous pouvez utiliser les voyants DEL du panneau latéral de la batterie pour vérifier l'énergie restante de la batterie.

Configuration initiale

Cet appareil est livré sans réglage de région d'utilisation, de fréquence de système, ni de date ou d'heure actuelle. Il vous faut donc effectuer les réglages de configuration initiale avant d'utiliser l'appareil. (Vous ne pourrez pas utiliser l'appareil sans cette configuration.)

Une fois que l'appareil est configuré, les réglages sont retenus même lors de la mise hors tension.

Utilisez les procédures suivantes.

2,3,4,5,6 HOME ONTR SEL LUX PRICE P0 REC TIN OFF ONTR SEL IC TDS SET 1. IP 20 1. IP 18 1. IP 17 1. IP 16 1. IP 15 1. IP 14 1. IP 13 1. IP 12 1. IP 11 1. IP 10 1. IP 9 1. IP 8 1. IP 7 1. IP 6 1. IP 5 1. IP 4 1. IP 3 1. IP 2 1. IP 1 HOME

2,3,4,5 PULL SET MENU SAVE RESET SUB THUMB S. SEL CLIP NAIL DISC ESSENCE NOM CHAMP EXPIRAN RETURN CHAPTER EXPAND MARK1 SET SEL MARK2 SHIFT 6

1 Mettez l'appareil sous tension (voir page 35).

Le menu INITIAL SETUP s'affiche sur l'écran.

INIT RETURN UC/J MODEL SELECT NONE INC/DEC : CTRL.KNOB CANCEL&PREV : F1 (RET) SET&NEXT : F5 (SET)

2 Tournez le bouton PUSH SET pour sélectionner la région d'utilisation.

Affichez UC (pour les régions autres que le Japon) ou J (pour le Japon), puis appuyez sur la touche de fonction SET (F5).

L'écran de fréquence de système s'affiche.

3 Tournez le bouton PUSH SET pour sélectionner la fréquence de système.

INITIAL SETUP SYSTEM FREQUENCY SELECT 1080/59.94i INC/DEC : CTRL.KNOB CANCEL&PREV : F1 (RET) SET&NEXT : F5 (SET)

Affichez la fréquence de système que vous souhaitez utiliser, puis appuyez sur la touche de fonction SET (F5).

L'écran de sélection du format d'enregistrement s'affiche.

4 Tournez le bouton PUSH SET pour sélectionner le format d'enregistrement à utiliser.

INIT RETURN INITIAL SETUP RECORDING FORMAT SELECT HD422 INC/DEC : CTRL.KNOB CANCEL&PREV : F1(RET) SET&NEXT : F5(SET)

Affichez le format d'enregistrement à utiliser, puis appuyez sur la touche de fonction SET (F5). L'écran DATE/TIME PRESET s'affiche.

5 Sur l'écran DATE/TIME PRESET, réglez la date et l'heure actuelle en définissant les éléments suivants.

INIT RETURN YEAR 2009 MONTH 05 DAY 30 TIME 16:49:00 TIME ZONE UTC+00:00 INC/DEC : CTRL.KNOB SHIFT : (←) (→) KEY CANCEL&PREV : F1 (RET) SET&NEXT : F5 (SET)

YEAR : année

MONTH : mois

DAY : jour

TIME : heure

TIME ZONE : fuseau horaire (en différence d'heures par rapport à l'UTC (Coordinated Universal Time))

Sur l'écran des réglages, vous pouvez modifier la valeur du chiffre qui clignote.

Appuyez sur la touche ◆ ou ➤ pour faire clignoter le chiffre précédent ou suivant.

Appuyez sur la touche ♦/MARK1 ou ♦/MARK2 (ou tournez le bouton PUSH SET) pour augmenter ou diminuer la valeur du chiffre qui clignote.

Lorsque le réglage est terminé, appuyez sur la touche de fonction SET (F5).

La date, l'heure et le fuseau horaire sont sauvegardés, et le message « NOW SAVING... » s'affiche.

6 Si vous souhaitez sauvegarder les réglages jusqu'à ce point, appuyez à nouveau sur la touche de fonction SET (F5).

INITIAL SETUP Push F5(SET) Key!! CANCEL&PREV : F1(RET) SAVE&REBOOT : F5(SET)

Le message « NOW SAVING... » s'affiche à nouveau, et l'écran des réglages disparaît. L'appareil se met ensuite hors puis sous tension.

Pour revenir à l'écran d'origine sans sauvegarder les réglages

Appuyez sur la touche de fonction RETURN (F1).

Remarque

Le fuseau horaire est réinitialisé sur la valeur par défaut quand vous utilisez l'option du menu de maintenance M49 : RESET ALL SETUP. Il vous faudra le régler une nouvelle fois. La date et l'heure ne sont pas réinitialisées.

Connexions et réglages

Remarque

Il est possible que la production de certains des périphériques et des appareils apparentés décrits dans ce chapitre ait été arrêtée. Pour en savoir plus sur le choix des périphériques, veuillez contacter votre distributeur Sony ou un représentant commercial Sony.

Connexions pour l'utilisation du logiciel

Téléchargez et installez le logiciel d'application dédié.

Pour les détails sur le téléchargement du logiciel d'application, consultez « Téléchargements de logiciels » (page 199).

Utilisation du connecteur (réseau) (connexion FTP)

Voici un exemple de connexion FTP (File Transfer Protocol).

Remarque

L'adresse IP du PDW-HR1 et d'autres réglages relatifs au réseau sont requis pour les connexions.

Pour plus de détails sur les réglages relatifs au réseau, voir « Pour modifier les réglages de réseau » (page 176).

Connexion directe de cet appareil à un ordinateur portable

PDW-HR1 (cet appareil) Vers le connecteur (réseau) Ordinateur portable Câble réseau (non fourni)

Réglages sur cet appareil

Interrupteur de contrôle à distance : NET (voir page 16)

Option du menu de configuration 257 NETWORK ENABLE : net

Connexion de trois appareils PDW-HR1 à un ordinateur portable via un réseau LAN

Réglages sur tous les PDW-HR1

Interrupteur de contrôle à distance : NET (voir page 16)

Option du menu de configuration 257 NETWORK ENABLE : net

Utilisation du connecteur i(i.LINK) S400 FAM (Connexion FAM)

Voici un exemple de connexion FAM (file access mode).

Remarque

Le pilote FAM doit être préalablement installé.

Consultez « Pour installer le pilote FAM » (page 132 ou 134) pour de plus amples informations sur l'installation du pilote FAM.

Certaines restrictions s'appliquent aux connexions FAM. Pour en savoir plus, voir « Opérations sur les fichiers en mode d'accès aux fichiers (pour Windows) » (page 132).

PDW-HR1 (cet appareil) Vers le connecteur i$400 FAM Ordinateur portable Câble i.LINK (non fourni)

L'utilisation d'un câble blindé est recommandée.

Connexions pour le montage de coupures

La figure suivante illustre un système de montage de coupures avec cet appareil comme lecteur.

Lorsque vous effectuez les raccordements, reportez-vous aux manuels fournis avec l'équipement à connecter.

Voir page 41 pour en savoir plus sur les réglages de l'appareil de contrôle de montage.

Si vous utilisez un appareil de contrôle de montage

Utilisation du BVE-700/700A

La figure suivante illustre un système de montage de coupures constitué de cet appareil comme lecteur, d'un appareil HDW-M2000/M2000P comme enregistreur et d'un BVE-700/700A comme appareil de contrôle de montage.

Moniteur vidéo HD Vers le connecteur d'entrée HDSDI HDSDI OUTPUT 2 (SUPER) ① ② : câble coaxial 75 Ω (non fourni) ③ : câble de contrôle à distance à 9 broches (non fourni) PDW-HR1 (cet appareil, lecteur) REF.VIDEO IN Signal vidéo de référence REF.VIDEO OUT HDSDI OUTPUT1 REMOTE(9P) HDW-M2000 (enregistreur) REF VIDEO INPUT ① ② PLAYER-1 REF VIDEO INPUT Vors le connecteur d'entrée HDSDI HDSDI OUTPUT 3 (SUPER) ① ② REORDER BVE-700/700A (appareil de contrôle de montage) REMOTE 1-IN(9P) Moniteur vidéo HD

Réglages du HDW-M2000 (enregistreur)	Réglage BVE-700/700A (appareil de contrôle de montage)	Réglages sur cet appareil
Touche REMOTE 1 (9P) : allumée	Menu SYNCHRONIZE : OFF	Interrupteur de contrôle à distance : REMOTE (voir page 16)
Interrupteur de terminaison 75 Ω du connecteur REF.VIDEO INPUT : OFF		Option du menu de configuration 214 REMOTE INTERFACE : 9PIN
Touche de bascule de fonction de sélection audio Touche INPUT : HDSDI
Menu de fonction HOME >F1 (VID. IN) : SDI
Menu de fonction page 1 >F1 (TCG) : INT
Menu de fonction page 1 >F2 (PR/RGN) : PRESET
Menu de fonction page 1 >F3 (RUN) : FREE

Réglages de l'appareil de contrôle de montage

Lors de la connexion d'un appareil de contrôle de montage (BVE-700/700A/2000/9100) pour utiliser avec cet appareil, réglez les constantes VTR comme suit.

Fréquence du système	VTR CONSTANT
	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
59.94i/59.94P/29.97P	A0 9A	00 96	--- 03	80 0A	07 FE	00 80 5A	FF 5A
5 0 i	/	5	0 P	/	2	5	P A 1	9	A	0	0 7 D	-	-	-	-	-
23.98P	A2 9A	00 78	--- 03	80 0A	07 FE	00 80 48	FF 48

Utilisation du RM-280

La figure suivante illustre un système de montage de coupures constitué de cet appareil comme lecteur, d'un

appareil HDW-M2000/M2000P comme enregistreur et d'un RM-280 comme appareil de contrôle de montage.

Moniteur vidéo HD Vers le connecteur d'entrée HDSDI ① HDSDI OUTPUT 2 (SUPER) ② ① : câble coaxial 75 Ω (non fourni) ② : câble de contrôle à distance à 9 broches (non fourni) PDW-HR1 (cet appareil, lecteur) REF.VIDEO IN Signal vidéo de référence REF.VIDEO OUT HDSDI OUTPUT1 REMOTE(9P) HDW-M2000 (enregistreur) REF VIDEO INPUT ① HDSDI INPUT REF VIDEO INPUT ② HDSDI OUTPUT 3 (SUPER) ① REMOTE 1-IN(9P) ② REMOTE(9P) RECORDER(DEVICE2) RM-280 (contrôleur de montage) ① MONITEUR vidéo HD Vers le connecteur d'entrée HDSDI

Réglages du HDW-M2000 (enregistreur)	Réglages du RM-280 (contrôleur de montage)	Réglages sur cet appareil
Touche REMOTE 1 (9P) : allumée	Interrupteur de sélection EDITOR/REMOTE CONTROL : EDITOR	Interrupteur de contrôle à distance : REMOTE (voir page 16)

Réglages du HDW-M2000(enregistreur)	Réglages du RM-280 (contrôleur de montage)	Réglages sur cet appareil
Interrupteur de terminaison 75 Ω du connecteur REF.VIDEO INPUT : OFF	Menu de configuration 01 PREROLL : 5s	Option du menu de configuration 214 REMOTE INTERFACE : 9PIN
Touche de bascule de fonction de sélection audio Touche INPUT: HDSDI	Menu de configuration 05 SYNC SEL : ON
Menu de fonction HOME >F1 (VID. IN) : SDI	Menu de configuration 06 SYNC VTR : RECORDER
Menu de fonction page 1 >F1 (TCG) : INT	Menu de configuration 09 EDIT DLY : AUTO
Menu de fonction page 1 >F2 (PR/ RGN) : PRESET	Menu de configuration 10 R ST DLY : AUTO
Menu de fonction page 1 >F3 (RUN) : FREE	Menu de configuration 11 P ST DLY : AUTO

Utilisation dans un système de montage de liste de montage

La figure suivante illustre un système de montage de liste de montage constitué de cet appareil comme enregistreur et d'un appareil HDW-M2000/M2000P comme lecteur.

Voir page 108 pour plus d'informations sur le montage de liste de montage.

Signal vidéo de référence ① REF VIDEO INPUT HDW-M2000/M2000P (lecteur) HDSDI OUTPUT ① REF VIDEO OUTPUT REMOTE 1 IN (9P) ② SD/HDSDI INPUT REF.VIDEO IN HDSDI OUTPUT 2 (SUPER) REMOTE (9P) PDW-HR1 (cet appareil, enregistreur) ① Vers le connecteur d'entrée HDSDI Moniteur vidéo HD

① : câble coaxial 75 Ω (non fourni)
[Non-Text]
②: câble de contrôle à distance à 9 broches (non fourni)
3200

Réglage HDW-M2000(enregistreur)	Réglages sur cet appareil
Touche REMOTE 1 (9P) :allumée	Interrupteur de contrôle àdistance : REMOTE (voirpage 16)
	Option du menu deconfiguration 214 REMOTEINTERFACE : 9PIN

Pour les détails sur les réglages du HDW-M2000/M2000P, consultez le mode d'emploi du HDW-M2000/M2000P.

Connexions pour couverture groupée

La figure suivante illustre un exemple de connexions pour une couverture groupée, avec le caméscope Professional Disc PDW-700 raccordé.

PDW-700 Vers le connecteur SDI OUT 1 câble coaxial 75 Ω (non fourni) PDW-HR1 (cet appareil) Vers le connecteur SD/ HDSDI INPUT

Réglage PDW-700 (caméscope)	Réglages sur cet appareil
HDSDI REMOTE I/F à la page CAM CONFIG 1 du menu MAINTENANCE : autre que OFF	Interrupteur de contrôle à distance : REMOTE (voir page 16)
	Option du menu de configuration 214 REMOTE INTERFACE : SDI

Signaux de référence de synchronisation

Le générateur de signaux de référence de cet appareil permet la synchronisation avec le signal d'entrée de référence du connecteur REF. VIDEO IN ou avec un signal d'entrée vidéo. La synchronisation externe est la

suivante, selon le réglage de OUT REF à la page P1 VIDEO du menu de fonction, et le signal d'entrée sélectionné. Les signaux de sortie vidéo sont toujours synchronisés avec le signal de synchronisation interne.

Envoi au connecteur SD/HDSDI INPUT ou COMPOSITE INa)	Envoi au connecteur REF. VIDEO IN	Réglage de OUT REF à la page P1 VIDEOb)
		REF INPUT
Oui Oui Synchronisation	avec le signal	reçu par le connecteur REF. VIDEO IN	Synchronisation avec le signal reçu par le connecteur SD/HDSDI INPUT ou COMPOSITE INc)
Oui Non Synchronisation	avec le signal reçu par le connecteur SD/HDSDI INPUT ou COMPOSITE INc)
Non Oui Synchronisation	avec le signal reçu par le connecteur REF. VIDEO IN
Non Non Aucune synchronisation externe n'est effectuée

a) Lorsque V INPUT à la page P1 VIDEO du menu de fonction est réglé sur « SG » et OUT REF sur « INPUT », synchronisation avec le signal de référence interne de cet appareil.

b) Lors des connexions FAM et FTP, synchronisation dans tous les cas avec le signal de référence de synchronisation interne, quel que soit le réglage de OUT REF.

c) Lorsque l'option du menu de configuration 308 SELECTION OF STD/NON-STD FOR COMPOSITE VIDEO IN est réglée sur « N-STD », synchronisation dans tous les cas avec le signal de référence de synchronisation interne.

Réglage de fréquence de système

Cet appareil peut enregistrer et lire la vidéo avec des fréquences de système de 59.94i, 50i, 29.97P, 25P et 23.98P (1080) ou 59.94P et 50P (720).

Sélection de la fréquence de système

1 Réglez l'option du menu de configuration 013 SYSTEM FREQUENCY SELECT MENU sur « on » et appuyez sur le bouton PUSH SET.

L'écran de sélection de fréquence de système s'affiche.

2 Tournez le bouton PUSH SET pour sélectionner la fréquence de système à utiliser.

SETUP RETURN - + SAVE EXIT SYSTEM FREQUENCY SELECT 1080/50i Push F5(SAVE) Key!!

3 Appuyez sur le bouton PUSH SET, la touche de fonction SAVE (F5) ou la touche Save.

Le message « Turn off/on POWER!! » s'affiche.

4 Placez l'interrupteur marche/veille (l/⏻) en position ⏻ pour mettre l'appareil hors tension, puis remettez-le sous tension.

Réglage du code temporel

Les quatre méthodes suivantes permettent d'enregistrer un code temporel :

Mode prédéfini interne : ce mode enregistre la sortie du générateur interne de code temporel, préalablement réglé sur une valeur initiale. Les modes de défilement suivants peuvent être sélectionnés.

• Free Run : le code temporel avance en continu.
• Rec Run : le code temporel avance uniquement pendant l'enregistrement.

Mode régénéré interne : ce mode enregistre la sortie du générateur interne de code temporel, initialisé sur le code temporel suivant en continu le code temporel de la dernière image du dernier plan sur le disque.

Mode régénéré externe : ce mode enregistre la sortie du générateur interne de code temporel, synchronisé avec un générateur externe de code temporel. L'entrée de code temporel de l'un des connecteurs suivants peut être sélectionnée comme entrée externe.

• Connecteur TIME CODE IN : LTC
• Connecteur SD/HDSDI INPUT : SDI VITC, LTC et DVB-ASI TC
• Connecteur COMPOSITE IN : VITC
• Connecteur i (i.LINK) HDV TS : TC

Mode prédéfini externe : ce mode enregistre directement l'entrée d'un générateur externe de code temporel. L'entrée de code temporel de l'un des connecteurs suivants peut être sélectionnée comme entrée externe.

• Connecteur TIME CODE IN : LTC
• Connecteur SD/HDSDI INPUT : SDI, LTC et DVB-ASI
• Connecteur COMPOSITE IN : VITC
• Connecteur i (i.LINK) HDV TS : TC

Pour enregistrer le code temporel après avoir défini une valeur initiale (interne prédéfinie)

Procédez comme suit avec le menu de fonction. Pour régler le code temporel, réglez l'interrupteur INT/EXT/SDI sur INT et l'interrupteur PRESET/REGEN sur PRESET.

Touches de fonction (F1 à F6) Menu de fonction COUNTER 12:34:56:00 Section d'affichage des données de temps

Réglage d'une valeur de code temporel initial

1 Appuyez sur la touche de fonction CNTR SEL à la page HOME du menu de fonction, et sélectionnez TC.
2 Appuyez sur la touche de fonction TCG SET (F5).

Le premier chiffre de l'affichage des données de temps se met à clignoter.

3 Appuyez sur la touche de fonction ← ou → (F3 ou F4) pour sélectionner le chiffre à régler.

Le chiffre sélectionné se met à clignoter.

4 Utilisez le bouton PUSH SET pour régler la valeur du chiffre sélectionné.

Pour régler le chiffre significatif suivant (par 10 secondes)

Tournez le bouton PUSH SET tout en maintenant la touche SHIFT enfoncée.

Répétez les étapes 3 et 4 pour régler tous les chiffres nécessaires.

Pour définir sur 00:00:00:00

Appuyez sur la touche RESET.

5 Appuyez sur la touche de fonction SET (F5) ou la touche SAVE.

Si l'interrupteur F-RUN/R-RUN est réglé sur F-RUN, le code temporel commence à défiler.

Pour annuler un réglage

Appuyez sur la touche de fonction EXIT (F6). Tout nouveau réglage jusqu'à ce point est annulé, et le réglage est terminé.

Réglage du code temporel sur l'heure actuelle

1 Réglez l'interrupteur F-RUN/R-RUN sur F-RUN et l'option DF/NDF à la page P3 TC sur DF (en mode 59.94i/59.94P/29.97P uniquement).
2 Effectuez les étapes 1 à 4 de « Réglage d'une valeur de code temporel initial » pour régler le code temporel sur une heure un peu en avance de l'heure actuelle.
3 Appuyez sur la touche de fonction SET (F5) ou la touche SAVE à l'instant ou l'heure actuelle correspond au code temporel affiché.

Réglage des bits utilisateur

Vous pouvez enregistrer jusqu'à 8 chiffres hexadécimaux d'informations (date, heure, numéro d'événement, etc.) sur la piste de code temporel.

Sélectionnez UB en appuyant sur la touche de fonction CNTR SEL (F4) à l'étape 1 de « Réglage d'une valeur de code temporel initial » et effectuez les étapes 2 à 5. Les réglages sont effectués en chiffres hexadécimaux (0-9, A-F).

Vous pouvez enregistrer les codes ID dans les bits utilisateur.

Pour enregistrer le code temporel qui suit séquentiellement le dernier code temporel enregistré (interne régénéré)

Vous pouvez enregistrer le code temporel afin qu'il soit en continu d'un plan à l'autre sur le disque.

Réglez l'interrupteur INT/EXT/SDI sur INT et l'interrupteur PRESET/REGEN sur REGEN TC ou REGEN VITC. Lorsque ce réglage est activé, l'appareil lit le code temporel de la dernière image du dernier plan enregistré sur le disque avant de commencer l'enregistrement et génère en interne un code temporel qui suit immédiatement le code temporel enregistré.

Le mode de comptage d'image (uniquement pour la fréquence de système 59.94i/59.94P/29.97P) est réglé sur le même mode que le dernier code temporel enregistré sur le disque (temps réel ou temps non réel).

Pour synchroniser le générateur de code temporel interne avec le code temporel (externe régénéré)

Utilisez cette méthode pour synchroniser les générateurs de code temporel d'un certain nombre d'enregistreurs, pour enregistrer le code temporel de lecture des magnétoscopes externes ou pour enregistrer tout en maintenant la synchronisation entre la source vidéo et le code temporel.

Utilisez l'une des procédures suivantes en fonction du type de code temporel externe.

Pour synchroniser avec le code temporel reçu par le connecteur TIME CODE IN

1 Raccordez la sortie de code temporel d'un dispositif externe au connecteur TIME CODE IN.
2 Réglez l'interrupteur INT/EXT/SDI sur EXT et l'interrupteur PRESET/REGEN sur REGEN TC.

Pour synchroniser avec le code temporel multiplexé dans un signal vidéo reçu par le connecteur SD/HDSDI INPUT

1 Recevez un signal HDSDI contenant un LTC/VITC sur le connecteur SD/HDSDI INPUT.
2 Réglez l'interrupteur INT/EXT/SDI sur SDI et l'interrupteur PRESET/REGEN sur REGEN TC ou REGEN VITC.

Pour synchroniser avec le code temporel VITC d'un signal vidéo reçu par le connecteur SD/ HDSDI INPUT

1 Recevez un signal SDSDI contenant un VITC sur le connecteur SD/HDSDI INPUT.
2 Réglez l'interrupteur INT/EXT/SDI sur « EXT » et l'interrupteur PRESET/REGEN sur « REGEN VITC ».

Pour synchroniser avec le code temporel d'un signal vidéo reçu par le connecteur COMPOSITE IN

1 Recevez un signal composite contenant un VITC par le connecteur COMPOSITE IN.
2 Réglez l'interrupteur INT/EXT/SDI sur « EXT » et l'interrupteur PRESET/REGEN sur « REGEN VITC ».

L'exécution de l'une de ces procédures démarre le générateur interne de code temporel en synchronisation avec le générateur externe de code temporel.

Une fois que le générateur interne de code temporel est synchronisé avec le générateur externe de code temporel, le générateur interne de code temporel continue à défiler même si la connexion du générateur externe de code temporel est interrompue.

Le mode d'avance du code temporel est défini automatiquement sur Free Run. Le mode de comptage d'image (pour la fréquence de système 59.94i/59.94P/29.97P uniquement) est défini sur le même mode que le signal de code temporel externe (temps réel ou temps non réel).

Pour vérifier la synchronisation avec le signal externe

Appuyez sur la touche STOP pour arrêter l'appareil, puis appuyez sur la touche REC.

Assurez-vous que la valeur de code temporel affichée dans la section d'affichage des données de temps coïncide avec la valeur du code temporel externe.

Pour enregistrer le code temporel externe directement (externe prédéfini)

Lorsque vous utilisez cette méthode, le générateur interne de code temporel avance indépendamment du code temporel externe.

Pour enregistrer directement l'entrée de code temporel du connecteur TIME CODE IN

1 Recevez la sortie de code temporel d'un dispositif externe par le connecteur TIME CODE IN.
2 Réglez l'interrupteur INT/EXT/SDI sur « EXT », et l'interrupteur PRESET/REGEN sur « PRESET ».

Pour enregistrer sans modification le code temporel multiplexé dans un signal vidéo reçu par le connecteur SD/HDSDI INPUT

1 Recevez un signal SD/HDSDI contenant un LTC sur le connecteur SD/HDSDI INPUT.
2 Réglez l'interrupteur INT/EXT/SDI sur « SDI » et l'interrupteur PRESET/REGEN sur « PRESET ».

Pour enregistrer sans modification le code temporel d'un signal vidéo reçu par le connecteur COMPOSITE IN

1 Recevez un signal composite contenant un VITC par le connecteur COMPOSITE IN.
2 Réglez l'interrupteur INT/EXT/SDI sur « SDI » et l'interrupteur PRESET/REGEN sur « PRESET ».

Informations textuelles superposées

Le signal vidéo émis par le connecteur COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER) contient des informations textuelles superposées, y compris le code temporel, les réglages de menu et les messages d'alarme.

Réglage de l'affichage du texte

Vous pouvez ajuster la position, la taille et le type de texte superposé à l'aide des options du menu de configuration 002, 003, 005, 009, 011 et 012.

Pour en savoir plus, voir « Options du menu de base » (page 144).

Informations affichées

① Type de données de temps ② Marque de temps réel du lecteur de code temporel (uniquement pour le mode 59.94i/59.94P/29.97P) ③ Marque de temps réel du générateur de code temporel (uniquement pour le mode 59.94i/59.94P/29.97P) ④ Marque de zone VITC T C R 0 0 : 0 4 . 4 7 . 0 7 * ______ P L A Y L O C K ____ ⑤ Mode d'utilisation ⑥ Marque d'état de lecture/ marque de cache d'échange de disque

Remarque

L'écran présenté ci-dessus correspond aux réglages par défaut de l'appareil. Vous pouvez modifier le type d'informations à afficher sur la ligne inférieure de l'affichage en changeant l'option du menu de configuration 005 DISPLAY INFORMATION SELECT.

Pour en savoir plus, voir « Options du menu de base » (page 144).

①Type de données de temps

Affichage Signification
CNT	Données du compteur
TCR Code temporel du lecteur de code temporel
UBR	Données des bits utilisateur du lecteur de code temporel
TCR. Code temporel du lecteur VITC
UBR.	Données des bits utilisateur du lecteur VITC
TCG	Code temporel du générateur de code temporel
UBG	Données des bits utilisateur du générateur de code temporel
IN	Données de temps du point In
OUT	Données de temps du point Out
DUR	Durée entre le point In et le point Out

Remarque

Si les données de temps et de bits utilisateur ne peuvent pas être lues correctement, elles s'afficheront avec un astérisque. Par exemple « T*R », « U*R », « T*R. » ou « U * R . ».

② Marque de temps réel du lecteur de code temporel (uniquement pour le mode 59.94i/59.94P/29.97P)

« . » : indique le mode temps réel.

« : » : indique le mode temps non réel.

③ Marque de temps réel du générateur de code temporel (uniquement pour le mode 59.94i/59.94P/29.97P)

« . » : indique le mode temps réel (réglage par défaut).

« : » : indique le mode temps non réel.

④Marque de zone VITC

« » (vide) : champs 1 et 3 (pour le mode 59.94i/59.94P/29.97P) ou champs 1, 3, 5 et 7 (pour le mode 50i/50P/25P)

“*”: champs 2 et 4 (pour le mode 59.94i/59.94P/29.97P) ou champs 2, 4, 6 et 8 (pour le mode 50i/50P/25P)

⑤ Mode d'utilisation

La zone est divisée en deux blocs comme illustré ci-dessous.

- Le bloc A affiche le mode d'utilisation.

- Le bloc B affiche l'état de verrouillage du servo ou la vitesse de lecture.

A B

Affichage Mode d’utilisation
Bloc A Bloc B
DISC OUT Aucun disque		chargé.
LOADING Disque en cours de chargement.
UNLOADING Disque en cours de déchargement.
STANDBY OFF Mode de veille
C.STANDBY OFF		Mode de veillea)
STOP Mode arrêt
C.STOP Mode arrêt		a)
NEXT xxx Positionnement sur la première image du plan suivant.
PREV xxx Positionnement sur la première image du plan actuel.
F.FWD Recherche rapide en avant
F.REV		Recherche rapide en arrière
PLAY		Mode de lecture (servo déverrouillé)
PLAY	LOCK	Mode de lecture (servo verrouillé)
REC		Mode d’enregistrement (servo déverrouillé)
C.REC		Mode d’enregistrement (servo déverrouillé)a)
REC	LOCK	Mode d’enregistrement (servo verrouillé)
C.REC	LOCK	Mode d’enregistrement (servo verrouillé)a)
JOG	STILL	Image fixe en mode image par image
JOG	FWD	Mode image par image vers l’avant
JOG	REV	Mode image par image vers l’arrière
SHUTTLE	STILL	Image fixe en mode accélération
SHUTTLE	(Vitesse)	Mode accélération
VAR	STILL	Image fixe en mode variable
VAR	(Vitesse)	Mode vitesse variable
TOP 0001/xxxx		Positionnement sur la première image du premier plan.
END xxxx/xxxx		Positionnement sur la dernière image du dernier plan.
PREROLL		Positionnement pendant une recherche par vignette

a) S'affiche lorsque l'appareil est en mode d'enregistrement continu de plan.

⑥Marque d'état de lecture

Une des trois marques d'état de canal s'affiche quand le témoin ACCESS s'allume pendant tout mode sauf l'enregistrement. De même, un « C » s'affiche dans cette position lorsque la fonction de cache d'échange de disque est active.

Voir page 59 pour de plus amples informations sur la signification de la marque de cache d'échange de disque.

Signification des marques d'état de lecture

Affichage	Nom	Description
—	Vert	L’état de lecture ne présente aucune anomalie. Vous pouvez utiliser cet appareil et le disquetels quels. Ceci correspond au témoin d’état « vert » d’un VTR.
=	Jaune	L’état de lecture s’est un peu détérioré. Il n’y a aucune erreur de lecture, mais il vous faut prendre la mesure décrite dans la section suivante. Ceci correspond au témoin d’état « jaune » d’un VTR.
≡	Rouge	L’état de lecture s’est détérioré. Il n’y a aucune erreur de lecturea), mais il vous faut prendre la mesure décrite dans la section suivante. Ceci correspond au témoin d’état « rouge » d’un VTR.

a) Des erreurs de lecture se produisent si l'état de lecture continue de se détériorer. Si une erreur de lecture survient, un message d'alarme « Disc Error! » s'affiche avec les données de temps, l'image se fige, et le son n'est pas émis.

Pour afficher les marques d'état de lecture, réglez l'option du menu de configuration 012 CONDITION DISPLAY ON VIDEO MONITOR sur « ena », et l'option du menu de configuration 005 DISPLAY INFORMATION SELECT sur « T&sta ».

Pour plus de détails sur l'opération, voir

« Fonctionnement du menu de base » (page 148).

Affichages d'état de lecture

Vous pouvez être averti avant les états de détérioration de lecture et quand les taux de correction se rapprochent de leurs limites.

La lecture peut se détériorer pour les raisons suivantes.

• Des rayures ou de la poussière sur la surface du disque Ceci comprend les empreintes digitales, la poussière ambiante, la fumée de cigarette etc.
  Les rayures et les saletés qui surviennent avant l'enregistrement ne constituent pas un problème, car elles sont enregistrées comme défauts, et l'enregistrement les évite. Mais les rayures et la saleté qui surviennent après l'enregistrement peuvent entraîner une détérioration de lecture.

- L'âge des couches d'enregistrement du disque Pendant plusieurs décennies, les couches d'enregistrement des disques optiques peuvent vieillir et entraîner la détérioration de la lecture.

Vous pouvez utiliser cette fonction pour vérifier les disques d'archives et autres qui ont été mis de côté

pendant de longues périodes, de manière à pouvoir réagir avant que la détérioration ne s'aggrave.

- Une détérioration de la performance des diodes laser La performance des diodes laser utilisées dans les têtes optiques peut se détériorer avec l'âge, ce qui entraîne une détérioration de la lecture.

Pour les détails, voir « Compteur horaire numérique » (page 183) à propos de ce réglage.

Consultez le manuel de maintenance pour obtenir un guide approximatif sur les périodes de changement des têtes optiques.

Pour empêcher toute détérioration de la lecture

Faites particulièrement attention aux aspects suivants lors de la manipulation de disques.

• Evitez d'ouvrir les cartouches de disques et de toucher les disques avec vos mains.
• Evitez de les ranger pendant de longues périodes dans des endroits poussiéreux ou exposés à l'air d'un ventilateur.
• Evitez de les ranger pendant de longues périodes à des températures élevées ou dans des endroits exposés aux rayons du soleil.

Si l'état de lecture s'est détérioré

Si une marque d'état de lecture jaune ou rouge apparaît, vérifiez les aspects suivants.

Si le disque affiche ou non le même état de lecture sur d'autres périphériques XDCAM : si c'est le cas, la surface du disque peut être sale ou rayée, ou bien la performance des couches d'enregistrement du disque a diminué avec l'âge. Evitez d'utiliser des disques qui présentent ces symptômes.

Si tout disque introduit dans le périphérique XDCAM présente ou non le même état de lecture : si c'est le cas, la performance des diodes laser a peut être diminué. Vérifiez la durée totale d'émission optique.

Opérations de base du menu de fonction

Le menu de fonction fournit un accès aux réglages fréquemment utilisés, comme la sélection du signal d'entrée vidéo et les réglages du code temporel.

Les réglages de menu sont stockés dans une mémoire non volatile et sont conservés même lors de la mise hors tension de l'appareil.

Fonctionnement du menu de fonction

Le menu de fonction s'affiche sur l'écran LCD couleur de l'appareil.

La figure suivante illustre les touches utilisées pour le fonctionnement du menu de fonction.

Touche HOME Touches ◆ PAGE et PAGE Touches display Menu de fonction Touches de fonction (F1 à F6) Bouton PUSH SET Touche SAVE PUSH SET MENU SAVE RESET SUB THUMB S. CLIP MAIL S. SEL REC ESSENCE MENU MARK RETURN CHAPPTEN EXPAND MARK1 SET SHIFT MARK2

Pour afficher le menu de fonction

Le menu de fonction est constitué de la page HOME et des pages P1 à P4, (P5) ^1) , (HOME2) ^1) .

Si le menu de fonction n'est pas déjà visible, appuyez sur la touche ◆PAGE, PAGE→ ou HOME pour l'afficher. (La dernière page affichée du menu de fonction s'affiche.)

1) Si une option de menu est attribuée au moyen de l'option du menu de maintenance M38 : F-KEY CONFIG

Pour afficher une page différente

Chaque pression sur la touche ◀PAGE ou PAGE→ affiche la page du menu de fonction dans l'ordre : HOME ↔ P1

P2 P3 P4 (P5)^1) (HOME2)^1)

HOME...

1) Si une option de menu est attribuée au moyen de l'option du menu de maintenance M38 : F-KEY CONFIG

Pour fermer le menu de fonction

Affichage d'opération de base : appuyez sur la touche DISPLAY pour basculer vers l'affichage du moniteur vidéo.

Affichage du moniteur vidéo : le menu disparaît quatre secondes environ après une opération de menu.

Pour modifier le réglage d'une option du menu de fonction

Utilisez les touches de fonction.

Pour sélectionner la valeur de l'option de menu

Appuyez sur la touche située à gauche de chaque option du menu pour en modifier la valeur. Maintenez la touche enfoncée jusqu'à ce que la valeur souhaitée s'affiche.

Pour régler la valeur de l'option de menu

• Appuyez sur la touche à gauche de chaque option de menu pour que la valeur clignote et permette son ajustement, puis tournez le bouton PUSH SET pour augmenter ou réduire la valeur.
• Si vous tournez le bouton PUSH SET tout en maintenant la touche SHIFT enfoncée, la valeur d'ajustement augmente.
• Si vous appuyez sur la touche à gauche de chaque option de menu pendant que la valeur clignote, la valeur arrête de clignoter et l'ajustement est terminé.

Réglages du menu de fonction

Les tableaux suivants listent les options de réglage de chaque page et décrivent leurs valeurs de réglage. Les valeurs soulignées sont les valeurs par défaut.

Page HOME

Option Réglage
F1: CHAR SEL Active et désactive l'affichage d'informations textuelles sur l'écran LCD couleur et sur un moniteur externe.ON: active les informations textuellesOFF: désactive les informations textuellesLCD: active les informations textuelles pour l'écran LCD couleur uniquement
F2: PB/EE Sélectione le type de signaux vidéo et audio à émettre pendant l'avance rapide, le retour rapide, l'arrêt et le mode de veille.PB: signal de lectureEE: signal E-E

Option Réglage
F3 : REC INH Détermine l’interdiction ou non de l’enregistrement sur le disque.OFF: désactive l’interdiction d’enregistrement.ON: interdit l’enregistrement sur le disque.
F4 : CNTR SEL Sélectionne le type de données temporelles à afficher dans la section d’affichage des données de temps.TC: code temporelUB: bits utilisateurCOUNTER: temps de lecture ou d’enregistrement écoulé
F5 : TCG SET • Lorsque CNTR SEL est réglé sur « TC », affiche un écran où vous pouvez régler la valeur initiale du code temporel généré par le générateur de code temporel internea) (voir page 46).• Lorsque CNTR SEL est réglé sur « UB », affiche un écran où vous pouvez régler les bits utilisateur du code temporela) (voir page 46).
F6 : (Touche de fonction non attribuée)

a) Cela s'affiche uniquement lorsque l'interrupteur INT/EXT/SDI est réglé sur « INT » et l'interrupteur PRESET/REGEN sur « PRESET ».

Page P1 VIDEO

Option Réglage
F1 : V INPUT Sélectionne le signal d'entrée vidéo.HDSDI: signal HDSDISDSDI: signal SDSDICMPST: signal compositei.LINK: signal i.LINK (lorsque la carte optionnelle PDBK-202 est installée)DVB-ASI: signal DVB-ASI (lorsque la carte optionnelle PDBK-202 est installée)SG: signal de test en provenance du générateur interne de signal^a)

Option Réglage
F2: LCD MODE B	Bascule le mode d'affichage du moniteur vidéo.
	Sous-option
	F1: SOURCE	Sortie vidéo pour l'affichage sur le moniteur vidéoHD: sortie vidéo vers les connecteurs HDSDI OUTPUT 1 et 2 (SUPER)b)SD: sortie vidéo vers le connecteur SDSDI OUTPUTc)
	F2: SDASPECT	Rapport d'aspect de l'image lorsque « SD » est sélectionné4:316:9
	F3: COLOR T	Température de couleur du moniteur vidéoHIGH: température de couleur élevéeLOW: température de couleur basse
	F4: –
	F5: –
	F6: EXIT Quitte	le sous-menu du mode d'affichage du moniteur vidéo.

Option Réglage
F3: WFM Définit les réglages relatifs à l'affichage du moniteur de forme d'onde ou du vecteurscope. (Le moniteur de forme d'onde ou vecteurscope n'apparaît que lorsque le moniteur vidéo est affiché.)

a) Lorsque V INPUT est réglé sur « SG », « SDI » ne peut pas être sélectionné pour AU INPUT à la page P2 AUDIO.
b) Les réglages de l'option du menu de configuration 950 UP CONVERTER MODE sont reflétés.

c) Les réglages de l'option du menu de configuration 930 DOWN

CONVERTER MODE sont reflétés.

d) N'apparaît pas lorsqu'un écran GUI est affiché.

Page P2 AUDIO

Option Réglage
F1 : AU INPUT Sélectionne le signal d'entrée audio à attribuer aux canaux audio 1 à 8.SDI: signal audio intégré au signal SDIANALOG1: signal audio analogique 1SG: signal de test en provenance du générateur interne de signal i.LINK: signal i.LINK (lorsque la carte optionnelle PDBK-202 est installée)DVB-ASI: signal DVB-ASI (lorsque la carte optionnelle PDBK-202 est installée)

Option Réglage
F3 : PB VOL Définit le niveau audio de lecture descanaux audio 5 à 8. a)Le niveau audio de lecture peut êtreajusté dans la plage entre -200 et +200(-∞ à +12 dB) en tournant le boutonPUSH SET.

a) Pour permettre ce réglage, les paramètres suivants sont également nécessaires, de la même manière que pour les opérations de volume des canaux 1 à 4.
- Sur le panneau de commande, réglez l'interrupteur VARIABLE/PRESET pour la lecture sur « VARIABLE ».
- Réglez. l'option du menu de configuration 131 AUDIO VOLUME sur « each ».
b) Affiché uniquement lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.

Page P3 TC

Option Réglage
F1 : TC UB	Lorsque l'interrupteur PRESET/REGEN est réglé sur « PRESET », sélectionne de synchroniser ou non les bits utilisateur du générateur de code temporel avec l'horloge interne.FIX: ne synchronise pas les bits utilisateur.TIME: synchronise les bits utilisateur avec l'horloge interne.
F2 :	(Touche de fonction non attribuée)
F3 :	(Touche de fonction non attribuée)

Option Réglage
F4 : DF/NDF Sélectionne le mode temps réel pour le générateur de code temporel interne et le compteur en mode 59.94i/59.94P/29.97P.DF: mode temps réelNDF: mode temps non réel
F5: PDPSET Lorsque la fréquence de système est réglée sur 1080/59.94i, 1080/29.97P ou 720/59.94P, prédéfinit le code temporel de l'image A de la séquence de conversion.24FTC.: code temporel de référence pour l'image A30FTC.: code temporel après la conversion d'un code temporel de 24 images

Page P4 OTHER

Option Réglage
F1: ALRM LOG Affiche un écran de journal d’alarmes.

Option Réglage
F2: ERR LOG Affiche un écran de journal d'erreurs.
F3 : CLIP FLG	Définit un flag pour le plan en cours d'enregistrement ou de lecture à l'aide de la touche de fonction.Si un flag est déjà défini pour le plan, « Marked » s'affiche dans l'option du menu de fonction correspondant à une des touches F1 à F3, en fonction du type de flag défini.Un flag de plan peut aussi être défini ou supprimé au moyen de l'écran GUI. Pour plus de détails, voir page 84.
	Définit un flag OK.

Manipulation des disques

Disques utilisés pour l'enregistrement et la lecture

Cet appareil est capable d'enregistrer et de lire les formats suivants de Professional Disc ^1) .

• PFD23A (capacité de 23,3 Go)
• PFD50DLA (capacité de 50,0 Go)

1) Professional Disc est une marque commerciale de Sony Corporation.

Remarques

- Vous ne pouvez pas utiliser les disques suivants pour l'enregistrement ou la lecture :

- Disque Blu-Ray

- Les disques PFD50DLA ne peuvent être utilisés qu'avec les périphériques XDCAM munis du signe DL (voir l'illustration suivante). Ils ne peuvent être utilisés avec les périphériques XDCAM sans ce signe.

Remarques sur la manipulation

Manipulation

Le Professional Disc est logé dans une cartouche et a été conçu pour être manipulé sans risque de dépôt de poussière ou de marques de doigt. Cependant, si la cartouche est soumise à un choc, par exemple lors d'une chute, ceci peut l'endommager ou rayer le disque. Si le disque est rayé, il peut être impossible d'enregistrer la vidéo/l'audio, ou de lire le contenu du disque. Il faut manipuler et ranger les disques avec soin.

• Ne touchez pas la surface du disque lui-même dans la cartouche.
  • L'ouverture délibérée du volet peut endommager le disque.
• Ne démontez pas la cartouche.
• Nous vous recommandons d'utiliser les étiquettes adhésives fournies pour indexer les disques. Appliquez l'étiquette dans la position correcte.

Stockage

- Ne stockez pas les disques dans un endroit où ils pourraient être exposés à la lumière directe du soleil ou dans un endroit où la température ou l'humidité est trop élevée.

• Ne laissez pas les cartouches dans un endroit où de la poussière pourrait y pénétrer.
• Stockez les cartouches dans leurs boîtes d'emballage.

Entretien des disques

• Enlevez la poussière et la saleté à l'extérieur de la cartouche à l'aide d'un chiffon doux et sec.
• Si de la condensation se forme, laissez sécher la cartouche avant de l'utiliser.

Protection contre l'écriture des disques

Pour protéger le contenu enregistré sur le disque d'un effacement accidentel, déplacez dans le sens de la flèche la languette de protection contre l'écriture située sur la partie inférieure du disque, comme illustré sur la figure suivante.

Surface inférieure du disque Languette de protection contre l'écriture Faites glisser dans le sens de la flèche

Réglages de la languette de protection contre l'écriture

SAVE SAVE Enregistrement autorisé Enregistrement interdit

Vous pouvez aussi protéger contre l'écriture des plans individuels. Pour en savoir plus, voir « Verrouillage de plans (protection contre l'écriture) » (page 85).

Chargement et déchargement d'un disque

Lorsque le témoin de l'interrupteur marche/veille (I/☐) est allumé en vert, vous pouvez charger et décharger un disque comme illustré sur la figure suivante.

Interrupteur et témoin marche/veille (I/∅)

Pour décharger Appuyez sur la touche EJECT.

Pour charger

Insérez un disque avec la face vers le dessus.

Le disque est entraîné.

Lorsque vous appuyez sur la touche EJECT pendant l'enregistrement, celui-ci s'arrête et le disque est éjecté. Si vous ne voulez pas éjecter le disque et arrêter l'enregistrement lorsque vous appuyez sur la touche EJECT pendant l'enregistrement, réglez l'option du menu de configuration 145 MODE KEY ENABLE DURING RECORDING sur « stop ».

Formatage d'un disque

Les disques vierges sont automatiquement formatés lors du chargement dans l'appareil.

Pour formater un disque enregistré, utilisez l'écran GUI.

Pour en savoir plus, voir « Formatage des disques » (page 97).

Enregistrement et lecture

Chapitre

4

Enregistrement

Cette section décrit l'enregistrement vidéo et audio avec l'appareil.

Voir page 50 « Opérations de base du menu de fonction » dans le Chapitre 3 pour plus d'informations.

Voir page 143 « Menus » dans le Chapitre 8 pour plus d'informations sur le fonctionnement du menu de configuration.

Enregistrement mélangé de plans de formats différents sur le même disque

A condition que le groupe de fréquences d'images soit identique, il est possible d'enregistrer ou d'écrire des plans de formats différents sur le même disque. ^1)

Dans ce manuel, cette fonction est appelée « mode d'enregistrement de formats mélangés ».

1) Le format d'enregistrement est considéré comme différent lorsque la fréquence du système, la résolution vidéo, le codec vidéo/le débit binaire, le nombre de canaux audio ou le nombre de bits ne correspond pas.

Remarques

• Malgré la correspondance du groupe de fréquences d'images, il n'est pas possible de mélanger des plans avec des résolutions vidéo (nombre de lignes de système) différentes dans la même liste de plans.
• Lorsque l'appareil est dans un mode qui appelle la lecture de plusieurs plans enregistrés dans des formats différents, la lecture vidéo et audio peut s'arrêter au passage d'un format à un autre, puis recommencer.

Groupes de fréquences d'images

Les fréquences de système prises en charge par cet appareil sont divisées en groupes de fréquences d'images, comme illustré dans le tableau suivant.

Groupe de fréquences d'images	Fréquence de système
59,94 Hz 59.94P
	59.94i
	29.97P
50 Hz 50P
	50i
	25P
23,98 Hz 23.98P

Vous pouvez enregistrer des plans avec des formats d'enregistrement différents, par exemple des plans HD422 et HD420SP, en plaçant cet appareil dans le mode d'enregistrement de formats mélangés.

Pour activer le mode d'enregistrement de formats mélangés

Réglez l'option du menu de maintenance M390 : MIXED REC sur « ENABLE » (voir page 171).

Si vous souhaitez désactiver le mélange de plans avec des formats d'enregistrement différents, laissez cette option sur « DISABLE ». Cependant, quel que soit le réglage du mode d'enregistrement de formats mélangés, il est toujours possible de mélanger des plans dans les groupes de formats suivants.

• HD420 HQ, SP et LP
• 1080/59.94i et 1080/29.97P
• 1080/50i et 1080/25P

Préparatifs pour l'enregistrement

Effectuez les réglages suivants avant de commencer à enregistrer.

Sélection du signal d'entrée vidéo : sélectionnez à l'aide de V INPUT à la page P1 VIDEO du menu de fonction.

Sélection du signal d'entrée audio : sélectionnez à l'aide de A1 INPUT à A8 INPUT de la sous-option AU INPUT à la page P2 AUDIO du menu de fonction.

Réglages du code temporel et des bits utilisateur : voir « Réglage du code temporel » (page 45).

Sélection des données de temps à afficher : sélectionnez à l'aide de CNTR SEL à la page HOME du menu de fonction.

Sélection des canaux audio à contrôler : sélectionnez à l'aide des touches AUDIO MONITOR SELECT.

Réglage du volume de son du moniteur : ajustez à l'aide du bouton LEVEL.

Réglage distant/local : réglez l'interrupteur de contrôle à distance. Si vous le placez sur REMOTE, réglez également l'option du menu de configuration 214 REMOTE INTERFACE (« RM- » et le connecteur utilisé s'affichent dans les informations de système de l'écran) (voir page 154).

Fonction de conversion ascendante SD

Vous pouvez émettre des signaux SD vers le connecteur SD/HDSDI INPUT et les enregistrer en signaux HD.

Enregistrement de données utilisateur

Vous pouvez enregistrer les données utilisateur (fichiers autres que XDCAM AV) sur des supports Professional Disc comme données de PC grâce à l'interface i.LINK ou FTP.

Ceci permet d'utiliser des supports Professional Disc comme supports d'enregistrement de données, avec une capacité de stockage de 46,4 Go (lorsque des disques PFD50DLA à double couche sont utilisés).

Réalisation d'un enregistrement

Un segment d'enregistrement (du début à la fin de l'enregistrement) s'appelle un « plan ».

Voir « Plans » (page 87) pour plus d'informations sur les plans.

PUND SET MENU SUNT NEXT 103 CLIP DAWBI MAX 5.16L EHC MENU COMPUTER EXEMISE MAX EXPAND RETURN JOG MANTUUMS 2 REC REC PREV PLAY NEXT TOP - P REV - P PRO - ENG STOP O STANLEY HOLDLE SHIFT MAREY SET SET MAREZ

1 Insérez un disque (voir page 55).

2 Tout en maintenant la touche REC enfoncée, appuyez sur la touche PLAY.

L'enregistrement commence.

3 Pour arrêter l'enregistrement, appuyez sur la touche STOP.

Pour mettre en pause l'enregistrement, appuyez sur la touche PAUSE.

En pause, appuyez de nouveau sur la touche PAUSE pour reprendre l'enregistrement.

Si le disque est plein

L'enregistrement s'arrête et le message « Disc Full! » s'affiche sur le moniteur.

Remarques

• Le plan le plus court que vous pouvez enregistrer est de 2 secondes. Même si l'enregistrement est lancé ou arrêté dans les 2 secondes, un plan de 2 secondes est enregistré.
• Il est possible d'enregistrer un maximum de 300 plans. Si le disque chargé contient déjà 300 plans, il n'est pas possible d'enregistrer. (Le message « MAX # Clips » s'affiche dans la section d'affichage des données de temps.)
• Cet appareil peut enregistrer des signaux d'entrée vidéo qui ne sont pas synchronisés avec un signal de référence. Mais dans ce cas, la vidéo peut se briser et un bruit peut être entendu lors de la lecture E-E.
• Pendant l'enregistrement, ne mettez pas hors tension l'interrupteur POWER situé sur le panneau des connecteurs et ne débranchez pas le cordon d'alimentation. Cela pourrait provoquer la perte du plan en cours d'enregistrement.

Pour en savoir plus, voir « Manipulation du disque lors d'un enregistrement qui ne se termine pas normalement (fonction de récupération) » (page 61).

Pour régler les niveaux d'enregistrement audio

Si vous effectuez un enregistrement audio à un niveau de référence

Réglez l'interrupteur VARIABLE/PRESET pour l'enregistrement sur PRESET.

Les signaux audio seront enregistrés à un niveau de référence prédéfini.

Vous pouvez modifier le niveau de référence et les niveaux d'entrée à l'aide de l'option du menu de maintenance M37 : AUDIO CONFIG.

Voir page 174 pour plus d'informations sur les réglages du menu de maintenance.

Réglage manuel des niveaux d'enregistrement audio

Réglez l'interrupteur VARIABLE/PRESET pour l'enregistrement sur VARIABLE et les boutons ALL/CH-1 et CH-2 à CH-4 de telle sorte que les indications du niveau audio sur les vumètres ne dépassent pas 0 dB comme volume maximal. Effectuez le réglage en mode E-E.

Voir l'option du menu de configuration 108 AUTO EE SELECT (page 152) pour plus d'informations sur les réglages de sortie de signal en mode E-E.

Pour définir les repères

Un repère Shot Mark1 ou Shot Mark2 est défini si vous maintenez la touche ♦/MARK1 ou ♦/MARK2 enfoncée et appuyez sur le bouton PUSH SET ou la touche SET pendant l'enregistrement.

Si l'appareil est configuré pour l'affichage d'informations textuelles superposées (voir page 48), « SHOTMARK1 » ou « SHOTMARK2 » s'affiche chaque fois que vous définissez un repère.

Quand des repères Shot Mark1 ou Shot Mark2 sont définis, vous pouvez rechercher les repères en affichant les vignettes des images à ces positions (voir page 78).

Vous pouvez aussi utiliser les positions de repères comme points de montage lors des opérations de sélection de scènes (voir page 87).

Vous pouvez aussi définir les repères pendant la lecture. Voir page 64 pour la procédure.

Pour définir un flag de plan

Vous pouvez choisir entre trois types de flag (OK, NG ou KEEP) pour le plan pendant son enregistrement en visualisant son image vidéo et en utilisant le menu de fonction (voir page 54).

Vous pouvez également définir un flag de plan pendant la lecture. Pour plus de détails, voir page 64.

Vous pouvez également définir un flag de plan sur l'écran GUI. Pour plus de détails, voir page 84.

Poursuite de l'enregistrement pendant l'échange de disques (fonction de cache d'échange de disque)

Il est possible d'enregistrer environ 30 secondes (cette durée peut varier en fonction de l'état d'un disque) de données vidéo et audio dans la mémoire cache interne de l'appareil pendant un échange de disque ; ces données sont ensuite écrites sur le nouveau disque chargé.

1 Vérifiez que l'indication de cache d'échange de disque est allumée dans les informations de système (voir page 27) de l'affichage d'opération de base.
2 Si l'indication de cache d'échange de disque n'est pas allumée, réglez la sous-option « DISC EXCHANGE » de l'option du menu de configuration 150 sur « on » (voir page 152).

Le réglage de 150 REC MODE peut être modifié même en cours d'enregistrement.

3 Changez le disque.

Pendant la période qui commence à la fin de l'enregistrement sur le disque actuel et à l'éjection du disque, et se termine quand le disque suivant est introduit, l'appareil enregistre dans sa mémoire cache interne. Ensuite, après l'insertion du disque neuf, l'appareil copie les données de la mémoire cache sur le disque et reprend l'enregistrement normal.

Pendant l'enregistrement de cache, une fenêtre contextuelle apparaît pour afficher la capacité restante de la mémoire interne de l'appareil.

Indications « C » et texte superposé et leurs significations

Indication Signification
« C » clignote une fois par seconde	Enregistrement dans la mémoire cache
« C » clignote deux fois par seconde	Capacité restante de la mémoire : basse
Un message d’alarme s’affiche au lieu de « C ».	Capacité restante de la mémoire : épuisée (le disque est complet)

Pour arrêter l'enregistrement de cache d'échange de disque

Effectuez l'une des actions suivantes pendant l'enregistrement de cache.

- Appuyez sur la touche STOP.

- Réglez la sous-option « DISC EXCHANGE » de l'option du menu de configuration 150 sur « off ».

Remarques

• Si le disque est plein quand la sous-option « DISC EXCHANGE » de l'option du menu de configuration 150 est réglée sur « on », le disque est éjecté et l'appareil continue d'enregistrer dans sa mémoire interne (pendant environ 30 secondes selon l'état du disque).
• Les opérations d'enregistrement et de lecture par toutes les touches et tous les boutons autres que la touche STOP sont désactivées pendant l'enregistrement dans la mémoire cache.
• Si la quantité de données de cache dépasse la capacité de la mémoire interne de l'appareil pendant un échange de disque, un message d'alarme s'affiche et le contenu de la mémoire cache est écrasé. La mémoire interne contient toujours les dernières données de cache, donc les données de plan seront continues après l'insertion du disque suivant et lorsque l'enregistrement reprend.
• Si vous insérez un disque qui ne peut pas être enregistré, il est éjecté automatiquement. Insérez un disque qui peut être enregistré.

Enregistrement au moyen de la fonction de contrôle à distance HDSDI

Cette section explique les réglages nécessaires pour l'enregistrement en mode de contrôle à distance HDSDI, et comment cet appareil fonctionne dans ce mode.

Remarque

L'appareil (caméscope) qui contrôle cet appareil doit aussi prendre en charge la sortie distante HDSDI.

Réglages

Réglez l'option du menu de configuration 214 REMOTE INTERFACE sur « SDI », et réglez l'interrupteur de contrôle à distance du panneau de commande sur « REMOTE ».

Cet appareil entre en mode de contrôle à distance HDSDI, où il est contrôlé par les paquets de commande reçus par le connecteur SD/HDSDI INPUT.

Remarque

Les limites suivantes s'appliquent au mode de contrôle à distance HDSDI.

- Les commandes reçues par le connecteur REMOTE(9P) sont ignorées.

- Les opérations d'enregistrement et de lecture du panneau de commande sont désactivées, sauf la touche EJECT.

Affichage du moniteur en mode de contrôle à distance HDSDI

« RM-SDI » s'affiche dans la section d'affichage d'interface distante (voir page 27) du moniteur. Cet affichage s'allume si les paquets de commande sont intégrés dans les signaux HDSDI, et clignote s'ils ne le sont pas. Cependant, « RM-SDI » continue de clignoter jusqu'à la mise sous tension du caméscope de contrôle et jusqu'à l'activation de la touche REC du caméscope.

Opération d'enregistrement

Lorsqu'un disque enregistrable est introduit, l'enregistrement (ou l'arrêt) est exécuté selon la commande REC (ou STOP) intégrée dans les signaux HDSDI.

L'enregistrement s'arrête automatiquement quand la fin du disque est atteinte.

Lorsque les signaux HDSDI sont interrompus pendant l'enregistrement

L'enregistrement s'arrête si les signaux HDSDI sont interrompus pendant l'enregistrement, par exemple quand le câble HDSDI est débranché ou le caméscope de contrôle est mis hors tension. Lorsque l'entrée de signal HDSDI est restaurée, l'appareil relance l'opération selon la commande intégrée REC ou STOP.

Echange de disques

Même pendant l'enregistrement, il est possible d'éjecter les disques en appuyant sur la touche EJECT. Après l'échange d'un disque, l'appareil relance l'opération selon la commande intégrée REC ou STOP.

Remarque

L'appareil lance l'opération d'enregistrement environ une seconde après le caméscope.

Enregistrement avec la fonction d'enregistrement continu de plan

Un plan est normalement généré comme fichier indépendant à chaque fois l'enregistrement démarre et s'arrête. La fonction d'enregistrement continu de plan vous permet de continuer à enregistrer le même plan jusqu'à l'arrêt ou la désactivation de la fonction, indépendamment du nombre de fois où l'enregistrement démarre et s'arrête. Elle est pratique si vous souhaitez éviter de générer un grand nombre de plans courts, ou si vous souhaitez enregistrer sans avoir à vous préoccuper du nombre limite autorisé de plans (maximum 300). Un repère Rec Start est enregistré dès que l'enregistrement

démarre, il est ainsi facile de trouver les points de départ d'enregistrement (voir page 78).

Remarque

Un nouveau plan peut être créé lors du prochain démarrage d'enregistrement s'il est impossible de continuer à enregistrer sur le même plan en raison de bruit de signaux ou pour toute autre raison.

Pour activer cette fonction

Réglez la sous-option « CLIP CONTINUOUS » de l'option du menu de configuration 150 sur « on ».

Pour enregistrer

Tout en maintenant la touche REC enfoncée, appuyez sur la touche PLAY.

Pour arrêter ou relancer l'enregistrement

Appuyez sur la touche PAUSE.

Pour arrêter la fonction

Appuyez sur la touche STOP.

Pour désactiver la fonction

Réglez la sous-option « CLIP CONTINUOUS » de l'option du menu de configuration 150 sur « off ».

Manipulation du disque lors d'un enregistrement qui ne se termine pas normalement (fonction de récupération)

L'enregistrement ne se termine pas normalement si, par exemple, l'interrupteur POWER du panneau des connecteurs est placé en position arrêt ou si le câble d'alimentation est débranché pendant l'enregistrement. Puisque le système de fichiers n'est pas mis à jour, les données vidéo et audio enregistrées en temps réel ne sont pas reconnues en tant que fichiers et le contenu du plan en cours d'enregistrement est perdu.

Cependant, cet appareil dispose d'une fonction de récupération qui permet de minimiser les pertes de données en reconstituant les plans sur le disque dans de tels cas. Il existe une fonction de récupération rapide qui est exécutée automatiquement et une fonction de récupération complète que vous pouvez exécuter à la demande.

Récupération rapide : les plans sont reconstruits sur la base des données sauvegardées stockées dans la mémoire non volatile et des repères enregistrés sur le disque. Le processus prend environ 5 secondes. La récupération rapide est exécutée automatiquement si l'appareil est mis sous tension avec le disque encore chargé après l'interruption de l'enregistrement par une mise hors tension.

Récupération complète : les plans sont reconstruits sur la base des repères enregistrés sur le disque. La mémoire non volatile ne peut pas être utilisée, par conséquent le processus dure plus longtemps que la récupération rapide (environ 30 secondes, bien que cela dépende de l'état du disque).

L'appareil vous demande d'exécuter une récupération complète lorsque vous insérez un disque qui a été éjecté manuellement d'un appareil hors tension, après l'interruption de l'enregistrement par une mise hors tension.

Notez qu'aucune donnée du plan enregistré n'est perdue lorsque l'interrupteur marche/veille (I/⏻) du panneau de commande est positionné sur veille (⏻) pendant l'enregistrement, car l'appareil ne basculera en état de veille qu'après avoir terminé l'enregistrement.

Remarques

• Même après la fin de l'enregistrement, ne mettez pas hors tension l'interrupteur POWER du panneau des connecteurs avant que le témoin ACCESS ne se soit éteint.
• Ces fonctions récupèrent le plus possible de contenu enregistré à la suite d'un accident fortuit, mais une récupération à 100 % ne peut être garantie.
• Lorsque l'enregistrement sur le PDW-HRI ne se termine pas convenablement, vous pouvez utiliser un autre système XDCAM pour effectuer une récupération complète du disque. Comme autre système, utilisez le PDW-F1600, PDW-HD1500, PDW-F800, ou PDW-700.
• Le message d'alarme suivant (voir page 186) peut s'afficher lorsque vous introduisez un disque : « DISC CANNOT BE RECORDED. FORMAT DISC OR CONTACT SERVICE TO RUN CLIP SALVAGE PROGRAM. (XXXX) »
  Ce message signifie que l'enregistrement ne s'est pas convenablement terminé. La partie « XXXX » du message est un code pour les périphériques XDCAM qui peuvent effectuer la récupération. Consultez le tableau suivant et utilisez un des périphériques mentionnés pour la récupération.

Code (XXXX) Modèle
0002 PDW-1500	/530/510/R1PDW-F70/F350/F330
0200 PDW-F70	/F350/F330 (Version 1.9 ou supérieure)PDW-F75/F355/F335
0300^a)	PDW-HR1/HD1500/700
0301 PDW-HD1	500/700/740 (Version 1.5 ou supérieure)PDW-F1600/F800

a) Ne s'affiche pas sur cet appareil.

• Même en utilisant ces fonctions, les données qui précedaient immédiatement l'interruption de l'enregistrement ne pourront pas être récupérées. La quantité de données perdues sera comme suit.
  Récupération rapide : de 2 à 4 secondes de données avant l'interruption de l'enregistrement.
  Récupération complète : de 4 à 6 secondes de données avant l'interruption de l'enregistrement.
  (Davantage de données peuvent être perdues si l'appareil subit des vibrations, et si vous basculez souvent entre l'enregistrement et la pause.)
• L'appareil vous demande d'exécuter une récupération complète à chaque insertion d'un disque non récupéré ou lors de la mise sous tension avec un tel disque chargé.
• Aucun enregistrement n'est possible sur des disques contenant des plans non récupérés, bien qu'il soit possible d'en lire les portions normalement enregistrées. L'enregistrement redevient possible si vous exécutez un formatage rapide, mais cette action effacera tout le contenu original enregistré.

Pour restaurer des plans avec une récupération complète

1 Insérez le disque sur lequel l'enregistrement a été prématurément interrompu.

Le message « Salvage ? » s'affiche à l'écran.

Pour annuler la récupération de plan Appuyez sur la touche RETURN.

Remarques

• Le message « EJECT? » apparaît lorsque « REC INHI » s'affiche. Si le disque est protégé contre l'écriture, éjectez le disque, déplacez la languette de protection contre l'écriture pour autoriser l'enregistrement, puis insérez de nouveau le disque. Si REC INH à la page HOME du menu de fonction est défini sur « ON », définissez ce réglage sur « O F F » (voir page 51).
• Une fois démarré, le processus ne peut plus être annulé.

2 Appuyez sur le bouton PUSH SET.

Le processus démarre et le message « Executing. » s'affiche.
Lorsque le processus est terminé, un message s'affiche vous informant du résultat.
Si le message affiche « Incomplete! », les plans concernés sont perdus.

Lecture

Cette section décrit la lecture des données vidéo et audio sur l'appareil.

Avant la lecture, effectuez les réglages suivants.

Sélection des données de temps à afficher : sélectionnez à l'aide de CNTR SEL à la page HOME du menu de fonction.

Sélection des canaux audio à contrôler : sélectionnez à l'aide des touches AUDIO MONITOR SELECT.

Réglage du volume de son du moniteur : ajustez à l'aide du bouton LEVEL.

Réglage distant/local : réglez l'interrupteur de contrôle à distance. Si vous le placez sur REMOTE, réglez également l'option du menu de configuration 214 REMOTE INTERFACE (« RM- » et le connecteur utilisé apparaissent sur l'affichage (voir page 27)).

Modes de lecture de plans

Vous pouvez régler le mode de lecture de plans sur l'un des suivants.

Mode de lecture continue : la cible de lecture est l'ensemble des plans du disque (réglage par défaut)

Mode de lecture de plan unique : la cible de lecture est uniquement le plan sélectionné

Pour sélectionner le mode de lecture de plan unique

Réglez l'option du menu de configuration 154 SINGLE CLIP PLAY MODE sur « on ».

Lecture en mode de lecture de plan unique

La lecture s'arrête lorsqu'elle atteint le début ou la fin du plan.

Le plan suivant et le plan précédent ne sont pas lus, même s'ils existent sur le disque. Parmi les types de lecture disponibles, on peut citer la lecture normale, la lecture à grande vitesse dans les sens avant et arrière ainsi que la lecture en mode accélération, image par image ou variable. Pour passer à un autre plan, appuyez sur la touche PREV, NEXT, SHIFT + PREV ou SHIFT + NEXT, ou effectuez une recherche de vignettes.

Lorsque l'appareil est réglé sur le mode de lecture répétée, la cible d'opération de chaque mode de lecture est lue de façon répétée.

Pour activer le mode de lecture répétée

Réglez l'option du menu de configuration 142 REPEAT MODE sur « play ».

Lecture convertie

Lorsque la fréquence de système de cet appareil est réglée sur 1080/59.94i, 1080/29.97P ou 720/59.94P, les plans

enregistrés au format 1080/23.98P sont soumis à une conversion 2-3 avant la lecture (lecture convertie).

Code temporel lors de la lecture convertie

Lors de la lecture convertie, le code temporel est également converti à 30 images pour correspondre aux signaux vidéo de sortie.

La ligne supérieure de la section d'affichage des données de temps affiche le code temporel original de 24 images et la ligne inférieure affiche le code temporel de 30 images.

Vous pouvez superposer le code temporel de 30 images après la conversion sur un moniteur externe. Pour ce faire, réglez l'option du menu de configuration 005 DISPLAY INFORMATION SELECT sur « time data only ».

Position de démarrage de la lecture d'un disque

Bien que cet appareil emploie des disques optiques, il est conçu pour offrir des fonctionnalités optimales de lecture de bande avec les magnétoscopes. L'une de ces fonctionnalités est la position de démarrage de lecture, qui fonctionne de la même façon que pour une bande, comme indiqué ci-dessous.

Après l'arrêt de la lecture

L'appareil s'arrête sur la position où la touche STOP a été enfoncée.

Appuyez sur la touche PLAY pour reprendre la lecture à partir de la position d'arrêt.

Après l'enregistrement

L'appareil s'arrête sur la position où l'enregistrement a été interrompu.

Pour lire un plan, appuyez sur la touche PREV pour vous déplacer sur l'image de départ de n'importe quel plan ou appuyez sur la touche PREV tout en maintenant la touche PLAY enfoncée pour vous déplacer sur n'importe quelle position.

Après l'insertion du disque

L'appareil s'arrête sur la position où se trouvait le disque la dernière fois qu'il a été éjecté.

Appuyez sur la touche PLAY pour reprendre la lecture à partir de la dernière position.

La position de lecture est sauvegardée sur le disque lorsque celui-ci est éjecté, ce qui permet de reprendre la lecture à partir de cette position lorsque le disque est chargé dans n'importe quel lecteur XDCAM.

Remarque

Cette fonction n'est pas disponible lorsque la languette de protection contre l'écriture du disque est positionnée sur enregistrement interdit et lorsque REC INH à la page HOME du menu de fonction est défini sur « ON ». Il se peut que le témoin REC INHI s'allume quand aucun de ces deux éléments ne se vérifie si le format des sections enregistrées sur le disque ne correspond pas aux réglages d'enregistrement de l'appareil. Dans ce cas, la position de lecture peut être sauvegardée sur le disque.

Fonction de conversion croisée 1080/720

Vous pouvez émettre des signaux à 720 pendant la lecture de disques enregistrés à 1080, et émettre des signaux à 1080 pendant la lecture de disques enregistrés à 720. Lorsque la fréquence de système du disque chargé (59.94i/59.94P/29.97P ou 50i/50P/25P) correspond à la fréquence de système de l'appareil, mais les réglages de ligne du système (1080 ou 720) ne correspondent pas, les formats avant et après la conversion apparaissent dans l'affichage de conversion de sortie HDSDI (voir page 29) et la lecture fait automatiquement l'objet d'une conversion croisée. La sortie E-E ne fait pas l'objet d'une conversion croisée.

Fonction de conversion ascendante SD

Vous pouvez émettre des signaux HD tout en lisant des disques enregistrés en SD.

Fonction de conversion descendante HD

Vous pouvez toujours émettre des signaux SD en tout lisant des disques enregistrés en HD.

Pour définir l'image à utiliser comme vignette

Vous pouvez afficher une liste de vignettes de tous les plans d'un disque, et l'utiliser pour vérifier le contenu enregistré (voir page 76). Par défaut à la livraison, l'appareil affiche la première image de chaque plan comme vignette. Selon vos besoins, vous pouvez sélectionner une autre image comme vignette. Par exemple, si plusieurs secondes de barres de couleur sont enregistrées au début du plan, la sélection d'une image quelques secondes après ces barres de couleur peut rendre le plan plus facilement identifiable.

L'écran GUI vous permet de sélectionner les images de vignettes pendant la visualisation de la vidéo.

Pour en savoir plus, voir « Changement des images d'index de plans » (page 81).

Vous pouvez également utiliser l'option du menu de configuration 143 INDEX PICTURE POSITION pour définir une autre image par défaut. Vous pouvez définir l'image initiale parmi les premières secondes après l'image initiale. La plage de réglage est entre 0 et 10 secondes.

Opération de lecture

Cette section décrit les types de lecture suivants :

Lecture normale : lecture à vitesse normale

Lecture en mode image par image : lecture à vitesse variable, la vitesse étant déterminée par celle à laquelle vous tournez la molette accélératrice/rotative

Lecture en mode accélération : lecture à vitesse variable, la vitesse étant déterminée par la position angulaire de la molette accélératrice/rotative

Lecture en mode vitesse variable : lecture à vitesse variable, la vitesse étant déterminée précisément par la position angulaire de la molette accélératrice/rotative

Lecture normale

Insérez d'abord un disque.

Pour en savoir plus sur l'insertion d'un disque, voir « Chargement et déchargement d'un disque » (page 55).

Bouton PUSH SET PUS SET PLAYS RECORDED MERRY SEE Touche PREV Touche PLAY Touche NEXT Touche STOP Touche PAUSE PAU SEE STOP STRAWBY VALUOS MOLETTE ACCÉLÉRATRIC/ROTATIVE Touche ♦/MARK1 et touche ♦/MARK2

Pour commencer la lecture

Appuyez sur la touche PLAY.

Si plusieurs plans sont enregistrés sur le disque, ils sont lus les uns après les autres.

Remarque

Aucun son n'est émis lors de la lecture de signaux non audio.

Pour passer au plan suivant ou précédent et commencer la lecture

Utilisez la touche PREV, la touche NEXT ou la molette accélératrice/rotative.

Pour mettre en pause la lecture

Appuyez sur la touche PAUSE.

Appuyez de nouveau pour reprendre la lecture.

Pour arrêter la lecture

Appuyez sur la touche STOP.

Si vous lisez jusqu'à la fin du dernier plan, la lecture s'arrête automatiquement.

Si ensuite vous appuyez sur la touche PLAY, le message « Disc End! » s'affiche à l'écran.

Pour reprendre la lecture, déplacez-vous jusqu'au plan souhaité à l'aide de la touche PREV ou de la molette accélératrice/rotative.

Pour définir les repères

Au cours de la lecture d'un disque, vous pouvez définir des repères comme Shot Mark1 et Shot Mark2 sur les images souhaitées.

Pour régler un repère Shot Mark1 ou Shot Mark2, maintenez la touche ♦/MARK1 ou ♦/MARK2 enfoncée et appuyez sur le bouton PUSH SET ou la touche SET.

Vous pouvez également supprimer et modifier les repères depuis Thumbnail Menu de l'écran de vignettes de chapitres (voir page 77).

Pour définir un flag de plan

Vous pouvez choisir entre trois types de flag (OK, NG ou KEEP) pour le plan pendant sa lecture en visualisant son image vidéo et en utilisant le menu de fonction (voir page 54).

Lecture en mode image par image

En mode image par image, la vitesse de lecture peut être contrôlée par la vitesse de rotation de la molette accélératrice/rotative. La plage de vitesse de lecture est de -3 à +3 fois la vitesse normale.

Pour lire en mode image par image, procédez de la manière suivante.

2 PUNI-LET PUJTER RECORNER RECINIT REC PANIST MENU SAY NEXT SUB CLIP THUMB MALL 5.SCL DISH MENU REFERENCE MATHS COMPTEK COMPOR RETURN WATTELEUR FREV PLAY NEXT STOP STIP → F REV → F FWD → BD ONION WHODS JOG BIT ATT WHOD Témoin JOG : allumé

1 Appuyez sur la molette accélératrice/rotative pour allumer le témoin JOG.

La molette accélératrice/rotative entre en mode image par image.

2 Appuyez sur la touche SHUTTLE/JOG ou VAR/JOG, pour l'activer.

3 Tournez la molette accélératrice/rotative dans le sens souhaité, à la vitesse correspondant à la vitesse de lecture souhaitée.

La lecture en mode image par image démarre.

4 Pour arrêter la lecture en mode image par image, cessez de tourner la molette accélératrice/rotative.

Lorsque l'option du menu de configuration 101 SELECTION FOR SEARCH DIAL ENABLE est réglée sur « dial » (réglage par défaut), vous pouvez lancer la lecture image par image en tournant la molette accélératrice/rotative, même si les touches SHUTTLE/JOG et VAR/JOG ne sont pas allumées.

Lecture en mode accélération

En mode accélération, la vitesse de lecture peut être contrôlée par la position angulaire de la molette accélératrice/rotative. La plage de vitesse de lecture est ±20 fois la vitesse normale.

Pour lire en mode accélération, procédez de la manière suivante.

2 PUMI SET MUNI SAPS THINER SLP THINER RMS SPRING WHIPER CHAPTER WHIPET SET TML WHIPJ RECEMBER MEMORY REC REC PREV PLAY NEXT STOP TIP → F REV → F FWD → IKB ○ STANDER ○ VOUTR 1,3,4 Témoin JOG : éteint

1 Appuyez sur la molette accélératrice/rotative pour éteindre le témoin JOG.

La molette accélératrice/rotative entre en mode accélération.

2 Appuyez sur la touche SHUTTLE/JOG pour l'activer.

3 Tournez la molette accélératrice/rotative à l'angle voulu correspondant à la vitesse de lecture souhaitée.

La lecture en mode accélération démarre.

4 Pour arrêter la lecture en mode accélération, ramenez la molette accélératrice/rotative sur la position centrale ou appuyez sur la touche STOP.

Lorsque l'option du menu de configuration 101 SELECTION FOR SEARCH DIAL ENABLE est réglée sur « dial » (réglage par défaut), vous pouvez lancer la lecture en mode accélération en faisant pivoter la molette accélératrice/rotative, même si la touche SHUTTLE/JOG n'est pas allumée.

Pour alterner entre la lecture à vitesse normale et la lecture en mode accélération

Tournez la molette accéléatrice/rotative sur la position correspondant à la vitesse de lecture souhaitée en mode accélération, puis basculez entre la lecture à vitesse normale et la lecture en mode accélération en appuyant tour à tour sur les touches PLAY et SHUTTLE/JOG.

Lecture en mode vitesse variable

En mode vitesse variable, vous pouvez contrôler la vitesse de lecture de -1 à +1 fois la vitesse normale. (Vous pouvez utiliser l'option du menu de configuration 119 VARIABLE SPEED LIMIT IN KEY pour définir la plage de vitesse de la lecture variable.)

Pour lire en mode vitesse variable, procédez de la manière suivante.

PUM SET PLAYER RECORNER REC INR REC PAAUET MENU SUNT START SUB CLIP THUMB REL F SEL REGA MOUNT CHANGE MOVE STARTER STARTER STARTER STARTER SHUTTER/USB JOG 1,3,4 Témoin JOG : éteint

1 Appuyez sur la molette accélératrice/rotative pour éteindre le témoin JOG.

La molette accélératrice/rotative entre en mode accélération.

2 Appuyez sur la touche VAR/JOG pour l'activer.

3 Tournez la molette accélératrice/rotative à l'angle voulu correspondant à la vitesse de lecture souhaitée.

La lecture en mode vitesse variable commence.

4 Pour arrêter la lecture en mode vitesse variable, ramenez la molette accéléatrice/rotative sur la position centrale ou appuyez sur la touche STOP.

Pour alterner entre la lecture à vitesse normale et la lecture en mode vitesse variable

Tournez la molette accélératrice/rotative sur la position correspondant à la vitesse variable de lecture souhaitée, puis basculez entre la lecture à vitesse normale et la lecture en mode vitesse variable en appuyant tour à tour sur les touches PLAY et VAR/JOG.

Opérations de lecture à l'aide de vignettes

Les opérations de lecture que vous pouvez effectuer avec les vignettes comprennent la recherche de plans, l'affichage d'informations, la lecture de listes de plans créées avec la fonction de sélection de scènes, de même que le verrouillage et la suppression de plans. Ceci vous permet de vérifier la vidéo pendant votre travail.

Voir « Opérations des vignettes » (page 76) pour plus d'informations sur les opérations de vignettes, et « Sélection de scènes (montage de listes de plans) » (page 87) pour plus d'informations sur la fonction de sélection de scènes.

Opérations dans les écrans GUI

Chapitre

5

Présentation

Vous pouvez effectuer des recherches de scène, lire les scènes recherchées et sélectionner des scènes (monter une liste de plans) dans les écrans de l'interface utilisateur graphique (GUI - Graphical User Interface). Les écrans

GUI sont votre passerelle d'accès aux disques et aux données sauvegardées sur les disques. (Les écrans GUI peuvent afficher les langues européennes, le japonais, le coréen, le chinois simplifié et le chinois traditionnel pour les noms et titres de plans.)

Basculement entre les écrans GUI

Les écrans GUI les plus importants sont les suivants :

Ecran de vignettes de plans : affiche les vignettes des plans sur le disque. « Clip » s'affiche en tant que titre dans le coin supérieur gauche de l'écran (voir page 68).

Ecran de vignettes de listes de plans : affiche les vignettes des sous-plans dans une liste de plans. « Clip List » s'affiche en tant que titre dans le coin supérieur gauche de l'écran (voir page 68).

Il y a également deux écrans de lecture :

Ecran de lecture de plans : écran de lecture pour la vidéo normale

Ecran de lecture de listes de plans : écran de lecture pour la vidéo de listes de plans

Vous pouvez utiliser la touche THUMBNAIL/ESSENCE MARK ① et la touche SUB CLIP/DISC MENU ② pour basculer entre ces quatre écrans. A chaque fois que vous appuyez sur ces touches, vous basculez entre les écrans comme indiqué sur la figure suivante. Les touches THUMBNAIL et SUB CLIP/DISC MENU s'allument comme suit, selon le type d'écran en cours d'affichage.

Remarque

Pour basculer entre ces quatre écrans, un disque avec des plans enregistrés doit être chargé dans l'appareil.

a) Les écrans de lecture apparaissent lorsque vous basculez sur l'affichage du moniteur vidéo. Utilisez la touche DISPLAY pour basculer de l'affichage du moniteur de base à l'affichage du moniteur vidéo (voir page 25). b) L'écran de lecture de listes de plans apparaît lorsqu'une liste de plans est chargée dans la mémoire de l'appareil (voir page 93).

Les autres écrans de vignettes sont les suivants :

• Ecran de vignettes étendues
• Ecran de vignettes de chapitres
• Ecran de vignettes de repères

Informations et commandes dans les écrans de vignettes

A propos de l'affichage des noms de plans et de listes de plans

Vous pouvez déterminer si des titres apparaissent au lieu de noms dans les zones de nom de plans des écrans de vignettes. Vous pouvez aussi changer la langue d'affichage.

Pour déterminer les titres, s'ils existent, à afficher en priorité sur les noms, sélectionnez l'une des options suivantes sous Settings >Display Title dans le Disc Menu.

On: Title1 "title1": affiche dans l'ordre titre 1, titre 2, nom de plan ou nom de liste de plans.

On: Title2 {title2} : affiche dans l'ordre titre 2, titre 1, nom de plan ou nom de liste de plans.

Pour changer la langue d'affichage en fonction de la région d'utilisation (voir page 36), sélectionnez la langue souhaitée sous Settings >Select Font du Disc Menu.

Réglage de la région d’utilisation	Réglage Select Font	Langues qui peuvent être affichées
J (pour le Japon)	- Anglais/japonais
UC (pour les régions hors du Japon)	European Alphabet	Anglais/langues européennes
	Korean Anglais/coréen
	Simplified Chinese	Anglais/chinois simplifié
	Traditional Chinese	Anglais/chinois traditionnel

Ecran de vignettes de plans

Cet écran affiche les vignettes des plans sur le disque dans l'ordre dans lequel ils ont été enregistrés. Vous pouvez utiliser cet écran pour travailler avec des plans : les supprimer ou les verrouiller, sélectionner leurs index d'images, les ajouter à des listes de plans, etc.

Clip:C0006 KP DUR 00:23:00:25 DUR 00:23:40:07 DUR 00:24:45:11 DUR 00:25:06:14 DUR 00:25:49:23 DUR 00:26:22:10 DUR 00:27:19:04 DUR 00:27:51:09 DUR 00:28:06:09 DUR 00:28:22:07 DUR 00:23:34:18 DUR 00:23:54:22 mPEGHD 1080SP 4ch 30 NOV 2008 13:38 DUR 0:00:10:23

①Nom du plan

Affiche le nom ou le titre du plan sélectionné (voir page 68).

②Cadre de sélection

Indique que la vignette est sélectionnée. Pour sélectionner une autre vignette, déplacez le cadre (voir page 75). Plusieurs cadres de sélection apparaissent lorsque plusieurs vignettes sont sélectionnées (voir page 75).

③ Numéro de plan/nombre total de plans

Affiche le nombre total de plans sur le disque et le numéro du plan sélectionné.

④Barre de défilement

Lorsque toutes les vignettes ne peuvent pas être affichées dans la section d'affichage des vignettes, la position du curseur affiche l'emplacement relatif du plan actuellement affiché, et la longueur du curseur affiche la longueur relative des plans actuellement affichés parmi tous les plans.

Lorsque vous avez un grand nombre de vignettes, vous pouvez gagner du temps en utilisant la fonction Skip Scroll pour passer directement à la vignette que vous souhaitez (voir page 76).

⑤Format d'enregistrement

Le format d'enregistrement du plan sélectionné s'affiche comme une combinaison des informations suivantes.

• Logo de format vidéo
• Nombre de lignes de système
  • Qualité d'enregistrement
• Nombre de canaux audio

⑥Date et heure du plan

Affiche la date et l'heure auxquelles le plan sélectionné a été tourné et enregistré.

⑦ Durée

Affiche la durée (temps d'enregistrement) du plan sélectionné.

1 Eléments d'affichage d'une vignette

Affiche une image pour représenter le contenu du plan. L'image d'index est normalement la première image du plan.

②Signe de changement de l'image d'index

Ce signe, comme le coin replié d'une page dont vous souhaitez vous souvenir, apparaît lorsque l'image d'index a été modifiée pour toute image autre que la première image d'un plan (voir page 81).

Remarque

Lorsque vous vous positionnez sur un plan, l'appareil se positionne toujours sur la première image, même si l'image d'index a été modifiée pour une image différente.

③Signe S

Ce signe apparaît lorsque des repères ou plusieurs repères Rec Start ont été définis dans le plan (voir page 59). L'écran de vignettes de chapitres peut être affiché pour les plans affichant ce signe (voir page 71).

④Icône de flag de plan

Affiche l'icône correspondante quand un flag de plan (OK/NG/KP (KEEP)) est défini dans le plan.

⑤ Informations de plans et d'images

Affiche les informations de plans ou d'images sélectionnées à l'aide de l'option Clip Information dans le Thumbnail Menu (voir page 81). La sélection par défaut est le code temporel de la première image ou le code temporel de l'image de la vignette.

⑥ Icône de verrouillage

Cette icône apparaît lorsque le plan est verrouillé (protégé) (voir page 85). Les plans ne peuvent pas être supprimés et leurs informations de plans ne peuvent pas être modifiées lorsque ce signe est affiché.

Ecran de vignettes de listes de plans

Cet écran affiche les vignettes des plans de la liste de plans actuelle. Vous pouvez utiliser cet écran pour créer et monter des listes de plans.

①Nom de la liste de plans

Affiche le nom ou le titre de la liste de plans (voir page 68).

②Cadre de sélection

Voir la description dans « Ecran de vignettes de plans » (page 69).

③ Numéro de sous-plan/nombre de sous-plans

Affiche le nombre total de sous-plans dans la liste de plans et le numéro du sous-plan sélectionné.

④Barre de défilement

Voir la description dans « Ecran de vignettes de plans » (page 69).

⑤Date et heure de la liste de plans

Affiche la date et l'heure auxquelles la liste de plans a été créée, ou la date et l'heure de sa dernière modification. Un astérisque (*) apparaît après la date et l'heure de création

quand la liste de plans actuelle n'a pas été enregistrée sur le disque.

Remarques

• « New File » apparaît quand aucune liste de plans n'a été chargée dans la mémoire de l'appareil et quand une liste de plans a été effacée de la mémoire de l'appareil.
• Une marque éfliche devant la date de création ou de modification lorsqu'un disque est protégé contre l'écriture, ou lorsque REC INH à la page HOME du menu de fonction est réglé sur « ON ». Vous pouvez créer des listes de plans quand l'appareil est dans cet état, mais vous ne pouvez pas les sauvegarder.

⑥Durée totale

Affiche la durée totale de tous les sous-plans dans la liste de plans.

Ecran de vignettes étendues

Cet écran affiche des vignettes divisées en parties de taille égale pour le plan sélectionné.

Expand Clip 008/024 x 12 001/012 TC 00:01:35:17 TC 00:01:38:00 TC 00:01:36:14 TC 00:01:36:27 TC 00:01:37:11 TC 00:01:37:24 TC 00:01:38:08 TC 00:01:38:22 TC 00:01:38:06 TC 00:01:38:19 TC 00:01:40:02 TC 00:01:40:16 CLIP Tenedur 0:00:00:13

①Cadre de sélection

Voir la description dans « Ecran de vignettes de plans » (page 69).

② Numéro de plan/nombre total de plans × nombre de divisions

Affiche le numéro du plan sélectionné, le nombre total de plans sur le disque et le nombre de fois où le plan sélectionné a été divisé pour afficher les vignettes étendues.

③Numéro de vignette/nombre total de vignettes

Affiche le nombre total de vignettes étendues et le numéro de la vignette sélectionnée.

④Barre de défilement

Voir la description dans « Ecran de vignettes de plans » (page 69).

⑤Nom du plan

Affiche le nom ou le titre du plan étendu (voir page 68).

6 Durée

Affiche le temps entre la vignette sélectionnée et la suivante.

Ecran de vignettes de chapitres

Les sections entre un repère et les repères Rec Start dans les plans sont appelées des chapitres. Cet écran vous permet d'afficher les vignettes des chapitres dans le plan sélectionné.

Remarque

Les repères peuvent être définis pendant l'enregistrement et la lecture. Ils peuvent aussi être supprimés et déplacés. Les repères Rec Start sont définis automatiquement au début de l'enregistrement. Il n'est pas possible de les supprimer ni de les déplacer.

Chapter of Clip 001/024 001/003 TC 00:23:00:25 TC 00:23:02:00 TC 00:23:04:00 CLIP C0001 PUR 0:00:01:05

①Cadre de sélection

Voir la description dans « Ecran de vignettes de plans » (page 69).

② Numéro de plan/nombre total de plans

Affiche le nombre total de plans sur le disque et le numéro du plan contenant les chapitres affichés.

③Signes S1/S2/RS

Les marques « S1 », « S2 » et « RS » sur les vignettes signalent les images où les repères Shot Mark1, Shot Mark2 et Rec Start sont définis.

4 Numéro de chapitre/nombre total de chapitres

Affiche le nombre total de chapitres et le numéro du chapitre sélectionné.

Remarque

Le nombre total de chapitres correspond au nombre total de chapitres dans le plan spécifié uniquement.

⑤Barre de défilement

Voir la description dans « Ecran de vignettes de plans » (page 69).

⑥Nom du plan

Affiche le nom ou le titre du plan dont le chapitre est en cours d'affichage (voir page 68).

7 Durée

Affiche le temps entre la première image du chapitre sélectionné et la première image du chapitre suivant.

Ecran de vignettes de repères

Cet écran affiche les vignettes du repère spécifié, trouvées en recherchant tous les plans sur le disque.

Affiche le nom du repère (Shot Mark1 ici).

②Cadre de sélection

Voir la description dans « Ecran de vignettes de plans » (page 69).

③Numéro du repère/nombre total de repères

Affiche le nombre total de repères et le numéro du repère sélectionné.

Remarque

Le nombre total de repères correspond au nombre total de repères ayant été définis dans tous les plans sur le disque.

④Barre de défilement

Voir la description dans « Ecran de vignettes de plans » (page 69).

⑤Date et heure du plan

Affiche la date et l'heure auxquelles le plan contenant la vignette sélectionnée a été enregistrée ou modifiée pour la dernière fois.

6 Nom du plan

Affiche le nom ou le titre du plan qui contient l'image sélectionnée (voir page 68).

Affichage des menus

Thumbnail Menu

Le Thumbnail Menu affiche les options de menu valides pour l'écran de vignettes actuellement affiché.

Pour afficher le Thumbnail Menu

Pour afficher le Thumbnail Menu, appuyez sur la touche MENU lorsqu'un écran de vignettes est affiché. Pour revenir à l'écran d'origine, appuyez à nouveau sur la touche MENU, ou appuyez sur la touche RETURN.

①Touche MENU ②Touche RETURN PULSE/RESET PLAYS ACQUISER HCA NOT REC PAUSE MEMS SAVE RESET PREV PLAY NEXT STOP SUB CLIP TRIABB MASC 9.30L TOP - P REV - P FRED - DIO STANDRY DUST MENU MARES RETURN JDS CHAPTER 100000 MASSO NOT NOT SHIFT MAKE2

Disc Menu

Le Disc Menu vous permet d'effectuer les opérations suivantes. (Les valeurs soulignées dans la colonne Opération/Réglage sont les valeurs par défaut.)

Option Opération/Réglage
Load Clip List Charge une liste de plans dans la mémoire de l’appareil.
Save Clip List Sauvegarde sur le disque une liste de plans sous son nom actuel en écrasant les anciens contenus.
Save Clip List as... Sauvegarde une liste de plans sous un nouveau nom.

Ecran de vignettes de plans

Thumbnail Menu de l'écran de vignettes de plans

Opérations à l'aide de raccourcis

Les noms des touches de raccourci sont affichés près des options de menu des commandes ayant des raccourcis (voir page 107).

Remarque

Les raccourcis affichés entre parenthèses doivent être utilisés lorsque tous les menus sont fermés.

Sous-menus du Thumbnail Menu

• Thumbnail Search Menu contient les commandes de base pour les recherches par vignette.
• Thumbnail View Menu contient les commandes de base pour passer à d'autres menus.

Option Opération/Réglage
Delete Clip List Supprime une liste de plans du disque.
Clear Clip List Efface la liste de plans actuelle de la mémoire de l'appareil.
Load Planning Metadata/Select Drive Sélectionne un disque de support ou un lecteur et charge les métadonnées de planification dans la mémoire de l'appareil.
Planning Metadata Properties Affiche les propriétés des métadonnées de planification actuellement chargées.
Clear Planning Metadata Efface les métadonnées de planification actuellement chargées de la mémoire de l'appareil.
Lock or Delete All Clips So	us-option
	Lock All Clips Verrouille tous les plans.
	Unlock All Clips Déverrouille tous les plans.
	Delete All Clips Supprime tous les plans.
Delete All Voice Supprime toutes les données vocales.		RemarqueCeci ne s'affiche que lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.
Disc Properties Affiche les propriétés du disque actuellement chargé. Ou modifie l'identifiant de l'utilisateur du disque, le titre et le titre 2.
Format Disc Formate (initialise) le disque actuellement chargé.
Settings Sous-option
	SET Key on Thumbnail Sélectionne l'action réalisée par l'appareil lorsque vous appuyez sur le bouton PUSH SET quand une vignette est sélectionnée.Cue up & Still: se positionne sur la vignette sélectionnée.Cue up & Play: se positionne sur la vignette sélectionnée et la lit.
	Sort Clip List by... Sélectionne une méthode pour classer la liste de plans.Name (A-Z): classe par ordre alphabétique ascendant.Date (Newest First): classe par date et heure de création, la dernière liste de plans en premier.
	Sort Planning Metadata by...	Sélectionne une méthode de classement des métadonnées de planification.Name (A-Z): classe par ordre alphabétique ascendant.Date (Newest First): classe par date et heure de création, les dernières métadonnées de planification en premier.
	Display Title Sélectionne d'afficher ou non les titres de plans et de listes de plans.On: Title1 "title1": affiche le titre dans l'ordre de priorité suivant :Title1, Title2, nom de plan ou nom de liste de plans.On: Title2 {title2}: affiche le titre dans l'ordre de priorité suivant :Title2, Title1, nom de plan ou nom de liste de plans.Off: n'affiche pas le titre. Affiche toujours le nom du plan ou le nom de la liste de plans.
	Planning Clip Name in Clip Info. Area	Sélectionne d'afficher ou non sur l'écran du moniteur vidéo le titre contenu dans un fichier de métadonnées de planification chargé sur cet appareil.Off: n'affiche pas le titre.ASCII Clip Name: affiche le titre au format ASCII.Clip Name: affiche le titre au format UTF-8.
	Setting Format Disc Sélectionne de désactiver ou non la commande de formatage de disque (Format Disc).Disable: désactive la commande.Enable: active la commande.
	Select Font Sélectionne la langue (police) utilisée pour afficher les noms de plans, les noms de listes de plans et les titres 2 de plans.
	Select USB Keyboard Language	Sélectionne la langue du clavier USB utilisée sur le clavier de logiciel.
	Select Mouse Pointer Speed	Sélectionne la vitesse du pointeur de la souris USB utilisée sur le clavier de logiciel parmi les valeurs suivantes.5 Fast/4/3 Middle/2/1 Slow

Pour afficher le Disc Menu

Pour afficher le Disc Menu, appuyez sur la touche SUB CLIP/DISC MENU tout en maintenant la touche SHIFT enfoncée dans l'un des écrans suivants.

• Ecran de vignettes de plans
- Ecran de vignettes de listes de plans
- Ecran de lecture de plans
• Ecran de lecture de listes de plans

Pour revenir à l'écran d'origine, appuyez sur la touche RETURN.

①Touche SUB CLIP/DISC MENU ②Touche RETURN PUB SET MENU SAVE RESET SUB CHIP THUMB DISH MENU EXCHANGE CHAPTER EXPAND RETURN JOG MARET SET SEL MARE2 SHIFT 3Touche SHIFT

Ecran de vignettes de listes de plans

Opérations dans les écrans GUI

Bouton PUSH SET Touche RETURN Touche PREV Touche NEXT PUH SET PLAYER RECORRERS NEWDAY DSG PREV PLAY NEXT STOP STOP STANLEY MOLETTE ACCULÉRATRIC/ROTATIVE Témoin JOG : allumé Touche SHIFT Touche ← et touche → Touche ←/MARK1 et touche ↓/MARK2

Pour sélectionner des éléments

Effectuez l'une des opérations suivantes pour sélectionner des vignettes, des options de menu, des chiffres de code temporel et d'autres éléments.

• Tournez le bouton PUSH SET.
- Mettez la molette accélératrice/rotative en mode image par image (témoin JOG : allumé) puis tournez la molette.
- Appuyez sur la touche /MARK1, /MARK2, ou .
• Appuyez sur la touche PREV ou NEXT.
- Appuyez sur la touche PREV ou NEXT tout en maintenant enfoncée la touche SHIFT (pour passer au premier ou au dernier élément).
- Appuyez sur la touche ♦/MARK1 ou ♦/MARK2 tout en maintenant enfoncée la touche SHIFT (pour passer à la première ou à la dernière page).

Pour sélectionner plusieurs vignettes

Effectuez l'une des opérations suivantes.

• Tournez le bouton PUSH SET tout en maintenant enfoncée la touche SHIFT.
• Tout en maintenant enfoncée la touche SHIFT, appuyez sur la touche ou .

Pour revenir à l'écran précédent

Appuyez sur la touche RETURN.

Pour passer d'un niveau de menu au niveau de menu inférieur ou supérieur

Pour une option de menu affichée avec ◀ ou ▶, vous pouvez passer au niveau de menu inférieur ou supérieur en appuyant sur les touches ◀ ou ▶.

Pour faire défiler des parties cachées de la chaîne

Lorsqu'une marque ◀ ou ▶ s'affiche pour une option, vous pouvez appuyer sur la touche ◀ ou ▶ pour faire défiler l'affichage d'un caractère à chaque pression. Les touches ♠/MARK1 et ♦/MARK2 font défiler le début et la fin de la chaîne.

Pour augmenter et diminuer les nombres

Exécutez l'une des actions suivantes.

• Appuyez sur la touche / MARK1 ou / MARK2.
  • Tournez le bouton PUSH SET.
• Mettez la molette accélératrice/rotative en mode image par image (témoin JOG : allumé) puis tournez la molette.

Pour confirmer les sélections

Appuyez sur le bouton PUSH SET.

Opérations des vignettes

Vous pouvez utiliser les écrans de vignettes pour afficher des informations de plans et pour trouver, protéger et supprimer des plans. Les vignettes offrent une confirmation visuelle de ces opérations et d'autres.

Sélection de vignettes

Le cadre de sélection de vignettes (voir page 69) indique la vignette actuellement sélectionnée.

Pour déplacer le cadre de sélection de vignettes

Tournez le bouton PUSH SET.

Pour naviguer rapidement entre les vignettes (fonction Skip Scroll)

Lorsque vous avez un grand nombre de vignettes, comme dans l'écran de vignettes étendues, vous pouvez utiliser la fonction Skip Scroll pour naviguer rapidement entre elles.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans les écrans tels que l'écran de vignettes de plans ou l'écran de vignettes étendues, affichez le Thumbnail Menu.

2 Sélectionnez Skip Scroll puis appuyez sur le bouton PUSH SET.

Une petite fenêtre contextuelle apparaît sur la barre de défilement pour indiquer l'emplacement de la vignette actuellement sélectionnée parmi l'ensemble des vignettes.

Expand 007/235 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 Skip Scroll 007/235 CLIP "Seashoro" DUR 0:00:00:01

3 Tournez le bouton PUSH SET.

L'emplacement actuel se déplace d'une valeur équivalente à 110 du nombre total de vignettes.

Lorsqu'un point proche de la vignette souhaitée est atteint

Placez la molette accélératrice/rotative en mode image par image (indicateur JOG : allumé), puis tournez la molette pour déplacer le cadre de sélection par unités d'une vignette.

4 Appuyez sur le bouton PUSH SET au nouvel emplacement.

La vignette à l'emplacement indiqué dans la petite fenêtre contextuelle apparaît dans un écran de vignettes comme le suivant ^1) .

Expand 007/235 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 CLIP "Seashore" DUR 0:00:00:01

1) Ecran de vignettes étendues

Pour sélectionner plusieurs vignettes

Déplacez le cadre de sélection sur la première vignette que vous souhaitez sélectionner. Ensuite, tournez le bouton PUSH SET tout en maintenant la touche SHIFT enfoncée. Pour annuler la sélection multiple, déplacez le cadre de sélection sans maintenir enfoncée la touche SHIFT.

Recherche à l'aide des vignettes

A l'aide des vignettes qui apparaissent dans les différents écrans de vignettes, vous pouvez facilement vous positionner sur les plans et sous-plans et les lire.

Utilisation des vignettes pour trouver des plans

L'écran de vignettes de plans affiche les vignettes de tous les plans enregistrés sur le disque. Vous pouvez utiliser cet écran pour avancer vers le plan sélectionné et pour effectuer une lecture (voir page 79).

Voir « Sélection de vignettes » (page 76) pour plus d'informations.

Utilisation de la fonction extension pour trouver des scènes

La fonction extension vous permet de diviser un plan sélectionné en blocs de taille égale et d'afficher les vignettes de la première image de chaque bloc. Il s'agit d'une façon rapide et efficace de passer en revue le plan sélectionné et de rechercher des scènes cibles. Vous pouvez spécifier 12, 144 ou 1728 divisions.

Le nombre maximal de blocs peut être autre que 1728 lorsque la durée d'enregistrement du plan est courte. Dans ce cas, l'intervalle d'image des vignettes étendues est fixé à 1 image. Cela vous permet d'afficher les vignettes étendues avec des intervalles égaux.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de plans, sélectionnez la vignette du plan contenant la scène que vous souhaitez trouver.
2 Appuyez sur la touche EXPAND.
Le plan sélectionné est divisé en 12 blocs et une liste apparaît dans l'écran de vignettes étendues (voir page 70) avec la première image de chaque bloc affichée comme vignette.
3 Sélectionnez la vignette que vous souhaitez étendre davantage.
4 Répétez les étapes 2 et 3 jusqu'à 2 fois selon le besoin.

Remarque

Les vignettes ne peuvent pas être étendues davantage lorsqu'elles sont déjà de la durée minimale (1 image).

Pour revenir au niveau d'extension précédent

Appuyez sur la touche EXPAND tout en maintenant la touche SHIFT enfoncée.

Pour afficher l'écran de vignettes étendues du plan précédent ou suivant

Alors que l'écran de vignettes étendues est toujours actif, appuyez sur la touche PREV ou NEXT.

Utilisation de la fonction chapitre pour trouver des scènes

Les sections entre les repères et les repères Rec Start sont appelées des chapitres.

Les repères Rec Start sont définis automatiquement au début de l'enregistrement tandis que les repères peuvent être définis à n'importe quelle scène pendant l'enregistrement ou la lecture.

La fonction chapitre vous permet d'afficher les vignettes des chapitres dans un plan.

Voir « Pour définir les repères » (page 59) pour plus d'informations.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de plans, sélectionnez la vignette d'un plan avec des chapitres définis.

Le signe « S » apparaît sur les vignettes des plans avec des chapitres définis.

2 Appuyez sur la touche CHAPTER.

L'écran de vignettes de chapitres (voir page 71) apparaît, avec les vignettes des images où les chapitres sont définis.

Les marques « S1 », « S2 » et « RS » sur les vignettes signalent les images où les repères Shot Mark1, Shot Mark2 et Rec Start sont définis.

Pour supprimer le repère à l'emplacement d'un chapitre

Vous pouvez supprimer le repère (Shot Mark1 ou Shot Mark2) à l'emplacement d'un chapitre dans l'écran de vignettes de chapitres. (Le repère Rec Start ne peut pas être supprimé.)

1 Dans l'écran de vignettes de chapitres, sélectionnez la vignette de l'image pour laquelle vous souhaitez supprimer le repère.
2 Affichez le Thumbnail Menu.
3 Sélectionnez Delete Shot Mark.

Un message apparaît pour vous demander si vous souhaitez vraiment supprimer le repère.

4 Sélectionnez OK pour supprimer le repère ou Cancel pour annuler la suppression, puis appuyez sur le bouton PUSH SET.

Pour ajuster la position des repères aux emplacements de chapitres

Vous pouvez utiliser l'écran de vignettes de chapitres pour ajuster la position des repères (Shot Mark1 et Shot Mark2) aux emplacements des chapitres. (Les positions des repères Rec Start ne peuvent pas être ajustées.)

1 Dans l'écran de vignettes de chapitres, sélectionnez la vignette du repère dont vous souhaitez ajuster la position.
2 Affichez le Thumbnail Menu.
3 Sélectionnez Move Shot Mark.

L'écran Move Shot Mark s'affiche.

Move Shot Mark : ShotMark2 0002/0002 TCR 00:28:23:14 OK Cancel

Vous pouvez effectuer des recherches et la lecture dans cet écran.

4 Utilisez la touche PLAY ou la molette accélératrice/rotative en mode image par image (témoin JOG : allumé) pour afficher l'image souhaitée.
5 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

Pour afficher l'écran de vignettes de chapitres du plan précédent ou suivant avec des chapitres

Alors que l'écran de vignettes de chapitres est toujours actif, appuyez sur la touche PREV ou NEXT.

L'appareil cherche en avant ou en arrière le plan suivant avec des chapitres, en commençant par le plan précédent ou suivant.

Utilisation des repères pour trouver des scènes

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de lecture de plans ou l'écran de vignettes de plans, appuyez sur la touche THUMBNAIL/ESSENCE MARK tout en maintenant la touche SHIFT enfoncée.

L'écran Select Essence Mark apparaît.

Les noms des repères qui ne sont pas enregistrés sur le disque sont affichés en gris.

2 Sélectionnez le repère que vous souhaitez puis appuyez sur le bouton PUSH SET.

L'écran de vignettes de repères affiche une liste d'images dans lesquelles le repère sélectionné est défini.

Bascule directe vers l'écran de vignettes de repères Rec Start

Avant de commencer, réglez l'option du menu de configuration 153 FIND MODE sur « clip & rec start mark ».

En appuyant sur la touche DISPLAY dans l'écran de vignettes de plans, vous pouvez passer directement à l'écran de vignettes de repères Rec Start. Tant que le réglage de l'option du menu de configuration 153 ne change pas, la touche DISPLAY permet de basculer entre l'écran de vignettes de plans et l'écran de vignettes de repères Rec Start.

Ce réglage vous permet d'utiliser la touche DISPLAY comme raccourci pour accéder à l'écran de vignettes de repères Rec Start, ce qui est pratique pour vérifier les points de début des plans enregistrés à l'aide de la fonction d'enregistrement continu de plan.

De plus, lorsque l'écran de vignettes de repères Rec Start est affiché, chaque pression de la touche THUMBNAIL permet de basculer entre cet écran et l'écran de lecture de plans (fonction de reprise). Dans l'écran de lecture de plans, les touches PREV et NEXT permettent de passer aux points de début d'enregistrements précédent et suivant.

Remarque

La touche DISPLAY ne permet pas de passer à l'écran de vignettes de repères Rec Start à partir de l'écran de vignettes étendues ou de l'écran de vignettes de chapitres.

Lecture de la scène trouvée

Après avoir trouvé un plan par l'une des méthodes expliquées dans la section précédente, « Recherche à l'aide des vignettes » (voir page 76), vous pouvez vous positionner sur le plan que vous avez trouvé et le lire.

Pour rechercher une position de vignette et s'y rendre

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Sélectionnez la vignette où vous voulez vous rendre.

2 Appuyez sur le bouton PUSH SET.

Pour lire des plans avec le bouton PUSH SET

Dans le Disc Menu, réglez Settings >SET Key on Thumbnail sur « Cue up & Play ». La lecture commence à partir de l'image sélectionnée lorsque vous appuyez sur le bouton PUSH SET, de la même manière que lorsque vous appuyez sur la touche PLAY.

Pour rechercher une position de vignette et y lancer une lecture

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Sélectionnez la vignette à partir de laquelle vous souhaitez la lecture.

2 Appuyez sur la touche PLAY.

TCR 00 : 26 : 22 : 10 PLAY C0010: 010/041

Sélection de plans par type (fonction de filtre de plans)

Vous pouvez sélectionner les plans d'un certain type parmi tous ceux qui sont compris sur un disque (fonction de filtre de plans). Voici les opérations que vous pouvez effectuer.

• Sélectionner des plans dans un certain format vidéo dans un disque qui contient des plans de formats différents.
• Sélectionner des plans réglés avec le flag « NG », et supprimer tous ces plans d'une seule opération.
• Ne sélectionner que les plans qui ont été enregistrés sur la base d'une saisie de métadonnées de planification spécifiques, et transférer ces plans vers un dispositif externe au moyen de la fonction client FTP (voir page 100).

Pour filtrer les plans

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Affichez l'écran de vignettes de plans.
2 Si vous souhaitez sélectionner les plans par format vidéo, sélectionnez les vignettes des plans dans ce format.
3 Affichez le Thumbnail Menu.
4 Sélectionnez « Filter Clips » puis appuyez sur le bouton PUSH SET.

L'écran Filter Clips s'affiche.

Filter Clips Cancel Select Filter Condition • Clip Flag: OK • Clip Flag: NG • Clip Flag: KP(KEEP) • Clip Flag: none • Current Planning Metadata: PM_001_sample • AV Format of Selected Clip: mPEG HD 1080SP 4ch

5 Sélectionnez la condition de filtrage des plans.

Nom de l’option Condition de filtrage
Clip Flag: OK Flag de plan réglé pour le plan (OK/NG/KP(KEEP)/none)
Clip Flag: NG
Clip Flag: KP(KEEP)
Clip Flag: none
Current Planning Metadata	Plans qui ont été enregistrés selon les instructions contenues dans les métadonnées de planification actuellement chargées
AV Format of Selected Clip	Format vidéo des plans sélectionnés

6 Appuyez sur le bouton PUSH SET.

Un écran de filtrage de vignettes apparaît, qui n'affiche que les plans qui correspondent à la condition déterminée.

La condition de filtrage s'affiche dans le coin inférieur gauche de l'écran.

Filter:00010 005/005 NG SC NG SC NG SC TC 00:23:00:25 TC 00:23:40:07 TC 00:24:45:11 TC 00:25:06:14 SC NG TC 00:25:49:23 Clip Flag: NG 30 NOV 2005 13:40 OUR 0:00:04:14

7 Si vous souhaitez filtrer à nouveau les plans avec une condition différente (pour réduire les résultats de filtrage), répétez les étapes 2 à 6. (Le nom de la commande sélectionnée à l'étape 4 change en Filter Clips(Narrowing).)

Pour lire les plans sélectionnés en continu

Enregistrez tous les plans filtrés dans une liste de plans créée automatiquement, et procédez à la lecture de la liste de plans.

1 Affichez le Thumbnail Menu dans l'écran de vignettes de filtre.

2 Sélectionnez « Copy to Clip List » puis appuyez sur le bouton PUSH SET.

Un écran de vignettes de liste de plans apparaît, qui affiche les plans filtrés enregistrés dans la liste de plans.

3 Appuyez sur la touche PLAY.

L'écran change en écran de lecture de plans, et la lecture commence.

Opérations sur les résultats du filtrage

Vous pouvez utiliser le Thumbnail Menu sur l'écran de vignettes de filtre pour effectuer les opérations suivantes.

Nom de l’option Fonction
Clip Information Sélectionne	les informations à afficher au bas des vignettes.
Lock or Delete All Filtered Clips >Lock All Filtered Clips	Verrouille tous les plans filtrés.
Lock or Delete All Filtered Clips >Unlock All Filtered Clips	Déverrouille tous les plans filtrés.
Lock or Delete All Filtered Clips >Delete All Filtered Clips	Supprime tous les plans filtrés.
Filter Clips(Narrowing) Réduit	les résultats de filtrage.
Copy to Clip List Copie tous	les plans filtrés dans une nouvelle liste de plans.
Upload Clips via Direct FTP	Transmet tous les plans filtrés vers un dispositif externe via un réseau.

Pour afficher des conditions de filtrage des plans en tant que titres 2

Pour les listes de plans créées avec la commande Copy to Clip List, vous pouvez afficher les conditions de filtrage de plan en tant que titres 2.

Lorsque Settings >Display Title dans le Disc Menu est réglé sur "On: Title2 {title2}", les conditions de filtrage de

plan s'affichent automatiquement sur les écrans tels que Load Clip List.

Sélection des informations affichées sur les vignettes

Vous pouvez sélectionner les informations à afficher au bas des vignettes sur les écrans de vignettes.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Affichez le Thumbnail Menu dans l'écran de vignettes de plans.
2 Sélectionnez Clip Information.
Une fenêtre apparaît dans laquelle vous pouvez sélectionner les informations à afficher.

Thumbnail Menu Clip Information Return to Upper Menu Date Time Code Duration Sequence Number

3 Sélectionnez les éléments que vous souhaitez afficher.

Date : date et heure de création, ou date et heure de la dernière modification
Time Code : code temporel de la première image
Duration : temps de lecture
Sequence Number : numéro de séquence de la vignette
Return to Upper Menu : retour au Thumbnail Menu

Les informations sélectionnées s'affichent au bas des vignettes lorsque vous affichez un écran de vignettes.

Changement des images d'index de plans

L'écran de vignettes de plans affiche les vignettes en tant qu'images d'index pour les plans. Normalement, l'image d'index est la première image d'un plan, mais vous pouvez définir n'importe quelle image du plan comme image d'index.

Remarque

Vous pouvez changer les images d'index uniquement à partir de l'écran de vignettes de plans. Les vignettes affichées dans l'écran de vignettes de listes de plans, l'écran de vignettes étendues et l'écran de vignettes de chapitres ne peuvent pas être changées.

Pour sélectionner une image d'index de plan pendant la visualisation de la vidéo

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de plans, sélectionnez la vignette du plan pour lequel vous souhaitez changer l'image d'index.

2 Affichez le Thumbnail Menu.

3 Sélectionnez Select Index Picture.

L'écran Select Index apparaît.

Vous pouvez lire et rechercher avec cet écran.

4 Sélectionnez une image à l'aide de la touche PLAY ou de la molette accélératrice/rotative en mode image par image (témoin JOG : allumé).

5 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

Pour sélectionner des images d'index à l'aide des fonctions extension et chapitre

Après avoir utilisé la fonction extension (voir page 77) ou la fonction chapitre (voir page 77) pour trouver une image, vous pouvez définir cette image comme image d'index du plan.

Les exemples suivants expliquent comment faire cela à partir de l'écran de vignettes étendues.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes étendues, sélectionnez la vignette à définir comme image d'index.

2 Affichez le Thumbnail Menu.

3 Sélectionnez Set Index Picture.

Un message apparaît vous demandant de confirmer que vous souhaitez définir l'image actuelle comme image d'index.

4 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

Après avoir appuyé sur la touche RETURN pour revenir à l'écran de vignettes de plans, vérifiez que l'image nouvellement sélectionnée est bien affichée comme image d'index.

Consultation des propriétés des plans

Vous pouvez consulter les propriétés des plans telles que le titre, le code temporel, la durée, la date et l'heure de création ainsi que la date et l'heure de la dernière modification.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Affichez le Thumbnail Menu dans l'écran de vignettes de plans.

2 Sélectionnez Clip Properties.

L'écran Clip Properties apparaît.

Clip Properties Clip No. :001/035 OK Name TélévisionLCD Title1 Capping Literally years of spe... Title2 Rétroprjecteurs BRAVIA AV Format mPEG HD 1080SP 4ch TC / DUR 00:23:00:25 / 0:00:09:22 Created 30 NOV 2005 13:35±00:00 Modified 20 MAY 2006 15:02±00:00 Rec Device PDW-700(SN-10001) Horizontal Scroll ▶

Clip No. : numéro de plan/nombre total de plans Name : nom du plan ^1)

Title1 : titre1

Title2 : titre2 1)

AV Format : format d'enregistrement

TC/DUR : code temporel de la première image/temps d'enregistrement

Created : date et heure de création

Modified : date et heure de la dernière modification

Rec Device : nom du dispositif ayant créé le plan (numéro de produit)

1) Lorsque la région d'utilisation de l'appareil (UC/J MODEL SELECT) (voir page 36) est réglée sur « UC », les titres peuvent être affichés dans les langues européennes.

Pour faire défiler des parties cachées de la chaîne Lorsqu'une marque ◀ ou ▶ s'affiche pour une option, vous pouvez appuyer sur la touche ◀ ou ▶ pour faire défiler l'affichage d'un caractère à chaque pression. Les touches ↑/MARK1 et ↓/MARK2 font défiler le début et la fin de la chaîne.

Pour afficher les propriétés du plan précédent ou suivant

Appuyez sur la touche PREV ou NEXT.

Pour revenir à l'écran de vignettes de plans Appuyez sur le bouton PUSH SET.

Pour modifier les informations de plan

Vous pouvez modifier le nom, ^1) le titre et le titre 2 d'un plan au moyen du clavier de logiciel.

1) La sous-option « NAMING FORM » de l'option du menu de configuration 036 doit être réglée sur « free » (voir page 148).

Remarques

• Les seuls caractères qui peuvent être saisis sont les caractères alphanumériques et les symboles qui apparaissent sur le clavier de logiciel, et les caractères des langues européennes affichés sur les claviers illustrés dans « Liste de claviers USB pris en charge » (page 207). Il n'est pas possible de saisir le kanji japonais.
• La longueur des noms et des titres ne peut dépasser les limites déterminées.
• Certains symboles ne peuvent être utilisés dans les noms de plans. Les touches de ces symboles sont désactivées lorsque vous modifiez un nom de plan.

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Sur l'écran Clip Properties, tournez le bouton PUSH SET pour sélectionner l'option à éditer (Name, Title1 ^1) ou Title2).

1) Seuls les caractères ASCII peuvent être utilisés pour Title1.

2 Appuyez sur le bouton PUSH SET.

Un écran de saisie apparaît pour l'option sélectionnée. (Si la région d'utilisation est définie sur « UC » (pour les régions hors du Japon), un clavier correspondant à la police sélectionnée à l'aide de l'option Settings du Disc Menu >Select Font s'affiche.) Un clavier japonais s'affiche si la région d'utilisation est définie sur « J » (pour le Japon).)

Set Title of Clip 001/041 1 2 3 4 5 6 7 8 9 0 _ = Back Space q w e r t y u i o p [ ] \ CapLock a s d f g h j k l ; / Shift z x c v b n m , . / Shift English USA Space OK Cancel

3 Modifiez la chaîne dans la boîte d'édition.

Pour saisir des caractères

Utilisez les touches ♦/MARK1, ♦/MARK2, ♦ ou ♦ ou tournez le bouton PUSH SET pour sélectionner une touche, puis appuyez sur le bouton PUSH SET.

Fonctions de touches spéciales

Touche Fonction
←,→ Déplace	le curseur d'un caractère vers l'avant ou vers l'arrière.
←,→Déplace	le curseur vers la position de début ou de fin.
Back Space	Supprime le caractère devant le curseur.
CapsLock	Active la touche Shift d'une façon permanente (jusqu'à la pression suivante), et permet la saisie de lettres majuscules et de symboles.
◇Shift Permet la saisie de lettres majuscules et de symboles. Cette touche est désactivée après la saisie d'un caractère.

4 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

Vous revenez à l'écran Clip Properties, et les résultats de la modification sont reflétés dans les informations de plan.

Pour saisir du texte à l'aide du clavier ou de la souris USB

Vous pouvez brancher un clavier ou une souris USB Windows ^1) au connecteur MAINTENANCE (voir page 34) et les utiliser avec le clavier de logiciel pour saisir du texte.

Raccordez un clavier japonais si vous avez défini la région d'utilisation sur « J » (pour le Japon). 2)

Raccordez un clavier correspondant à la police sélectionnée à l'aide de l'option Settings du Disc Menu

Select Font si vous avez défini la région d'utilisation sur « UC » (pour les régions hors du Japon).

1) Il n'est pas possible d'utiliser certains claviers et certaines souris USB. Si c'est le cas, le message « Unknown USB » s'affiche.
2) Seuls les caractères ASCII peuvent être saisis à l'aide d'un clavier japonais.

Pour changer la langue d'affichage (police) pour les noms de plans, les noms de listes de plans et les titres 2 de plans : sélectionnez l'une des langues suivantes (polices) à l'aide de l'option Settings du Disc Menu >Select Font.

• European Alphabet : la langue du clavier peut être sélectionnée à l'aide de l'option Settings du Disc Menu >USB Keyboard Language (voir la section suivante).
• Korean : le clavier coréen est automatiquement sélectionné. Vous pouvez saisir des caractères Hangul si vous avez raccordé un clavier USB coréen.
• Simplified Chinese : le clavier est identique au clavier anglais [Etats-Unis]. Seuls les caractères ASCII peuvent être saisis.
• Traditional Chinese : le clavier est identique au clavier anglais [Etats-Unis]. Seuls les caractères ASCII peuvent être saisis.

Pour modifier la langue du clavier : sélectionnez la langue souhaitée parmi les suivantes à l'aide de Settings >Select USB Keyboard Language dans le Disc Menu.

Voir « Liste de claviers USB pris en charge » (page 207) pour les caractères qu'il est permis de saisir dans chaque langue.

Remarque

La langue du clavier ne peut être modifiée dans les cas suivants.

• Si la région d'utilisation est définie sur « J » (pour le Japon).
• Si la région d'utilisation est définie sur « UC » (pour les régions hors du Japon) et si l'option Settings du Disc Menu >Select Font est réglée sur « Korean »,

« Simplified Chinese » ou « Traditional Chinese ».

Une icône de clavier apparaît quand un clavier USB est reconnu et activé pour l'utilisation avec ce périphérique. Une icône de souris et un pointeur apparaissent sur le

clavier de logiciel quand une souris USB est reconnue et activée.

Set Title of Clip 001/041 1 2 3 4 5 6 7 8 9 0 _ = Back Space q w e r t y u i o p [ ] \ CapsLock a s d f g h j k l ; ' Shift z x c v b n m , . / Shift English USA Space OK Cancel

Remarques

• Utilisez le clavier qui convient à la région d'utilisation. Certains caractères peuvent ne pas être saisis correctement si vous utilisez un clavier conçu pour une autre région.
• Il n'est pas possible de saisir du japonais, même avec un clavier japonais.

Touches de fonctions spéciales du clavier USB

Outre les touches de fonctions spéciales du clavier de logiciel, vous pouvez utiliser les touches de fonctions spéciales suivantes sur un clavier USB.

Touche Fonction
,	Lorsque le curseur est dans une boîte d’édition:déplace le curseur vers le début ou la fin.Lorsque l’accent est sur « OK » ou « C a n c e l »:déplace le curseur entre « OK » et « Cancel ».
Delete Supprime le caractère après le curseur.
Shift + , Shift +	Sélectionne la chaîne avant ou après le curseur.
Ctrl + C, X, V, A	Ctrl + C:copie la chaîne sélectionnée.Ctrl + X:coupe la chaîne sélectionnée.Ctrl + V:colle une chaîne copiée ou coupée.Ctrl + A:sélectionne toute la chaîne.
Enter Lorsque le curseur est dans une boîte d’édition:met l’accent sur Cancel.Lorsque l’accent est sur OK ou Cancel:quitte le clavier de logiciel.
Esc Lorsque le curseur est dans une boîte d’édition, met l’accent sur Cancel.
Tab Déplace le curseur entre OK et Cancel.

Fonctions de souris USB

Vous pouvez utiliser la souris pour déplacer le curseur sur le clavier de logiciel. Vous pouvez aussi faire un clic gauche sur une touche pour saisir son caractère.

Pour changer la vitesse du pointeur : sélectionnez la vitesse souhaitée à l'aide de Settings >Select Mouse Pointer Speed dans le Disc Menu. Sélectionnez la vitesse qui fonctionne le mieux avec la souris connectée.

Pour quitter le clavier de logiciel depuis un clavier USB

1 Lorsque le curseur est dans une boîte d'édition, appuyez sur la touche Enter ou la touche Esc pour mettre l'accent sur Cancel.
2 Exécutez l'une des actions suivantes.

Pour confirmer une modification et quitter le clavier de logiciel : Lorsque OK est sélectionné, appuyez sur la touche Enter.

Pour supprimer une modification et quitter le clavier de logiciel : Sur le clavier USB, appuyez sur la touche ↓ ou la touche Tab pour basculer vers Cancel, puis appuyez sur la touche Enter.

Pour continuer l'édition : appuyez sur n'importe quelle touche sauf Enter, Esc et Tab.

Réglage de flags de plans

Vous pouvez définir trois types de flags de plans (OK/NG/KP (KEEP)) pendant l'enregistrement ou la lecture. Le réglage de ces flags dans chaque plan que vous enregistrez facilite pour les éditeurs et autres collègues la recherche et la sélection des plans dont ils ont besoin.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de plans, sélectionnez la vignette du plan pour lequel vous souhaitez régler un flag.
2 Affichez le Thumbnail Menu.
3 Sélectionnez Set Clip Flag.

L'écran de réglage de flag de plan apparaît.

Thumbnail Menu Set Clip Flag Return to Upper Menu OK NG KP (KEEP) none

4 Sélectionnez le flag que vous souhaitez définir (OK/NG/KP (KEEP)).

Une icône de flag (voir page 69) apparaît pour les plans dont le flag est défini.

Pour supprimer les flags de plans

Effectuez les étapes 1 à 3, en sélectionnant un plan dont le flag est défini, puis sélectionnez « none » à l'étape 4.

Vous pouvez également utiliser CLIP FLG à la page P4 OTHER du menu de fonction pour régler et supprimer des flags de plans (voir page 54).

Verrouillage de plans (protection contre l'écriture)

Dans un écran de vignettes de plans, vous pouvez verrouiller les plans sélectionnés de façon à ce qu'ils ne puissent pas être supprimés ou modifiés. Le verrouillage empêche les opérations suivantes sur les plans.

• Suppression
• Changement de l'image d'index
• Ajout et suppression de repères
• Réglage et suppression de flags de plans

Remarques

• Les plans verrouillés sont supprimés avec les autres plans lorsqu'un disque est formaté.
• Les plans ne peuvent pas être verrouillés ou déverrouillés lorsque la languette de protection contre l'écriture du disque est placée sur enregistrement interdit, ou lorsque REC INH à la page HOME du menu de fonction est défini sur ON.

Pour verrouiller les plans

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de plans, sélectionnez les vignettes des plans que vous souhaitez verrouiller.

2 Affichez le Thumbnail Menu.
3 Sélectionnez Lock/Unlock Clip.
4 Appuyez sur le bouton PUSH SET.

Une icône de verrouillage (voir page 70) apparaît sur la vignette des plans verrouillés.

Dans l'étape 1, vous pouvez aussi effectuer l'opération à l'aide d'un raccourci en appuyant sur la touche STOP tout en maintenant enfoncée la touche SHIFT.

Pour verrouiller tous les plans

1 Affichez le Disc Menu.
1 Sélectionnez Lock or Delete All Clips, puis Lock All Clips.
Un message apparaît vous demandant de confirmer le verrouillage de tous les plans.
2 Sélectionnez OK pour verrouiller tous les plans ou Cancel pour annuler, puis appuyez sur le bouton PUSH SET.

Pour déverrouiller un plan spécifique

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de plans, sélectionnez la vignette du plan que vous souhaitez déverrouiller.
2 Affichez le Thumbnail Menu.
3 Sélectionnez Lock/Unlock Clip.

Un message apparaît vous demandant de confirmer le déverrouillage.

4 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

Dans l'étape 1, vous pouvez aussi effectuer l'opération à l'aide d'un raccourci en appuyant sur la

touche STOP tout en maintenant enfoncée la touche SHIFT.

Pour déverrouiller tous les plans

1 Affichez le Disc Menu.

2 Sélectionnez Lock or Delete All Clips, puis Unlock All Clips.

Un message apparaît vous demandant de confirmer que vous souhaitez déverrouiller tous les plans.

3 Sélectionnez OK pour effectuer le déverrouillage ou Cancel pour annuler, puis appuyez sur le bouton PUSH SET.

Suppression de plans

Vous pouvez supprimer des plans tout en vérifiant leur contenu.

Remarques

• Les plans ne peuvent pas être supprimés lorsque la languette de protection contre l'écriture du disque est placée sur enregistrement interdit, ou lorsque REC INH à la page HOME du menu de fonction est défini sur ON.
• Les plans verrouillés ne peuvent pas être supprimés.
• Si un plan cible à supprimer est référencé dans des listes de plans sur le disque, toutes ces listes de plans sont supprimées également.
• Si un plan cible à supprimer est référencé dans la liste de plans actuelle, seuls ces sous-plans référencés sont supprimés en même temps que le plan cible à supprimer.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de plans, sélectionnez la vignette du plan que vous souhaitez supprimer.
2 Affichez le Thumbnail Menu.
3 Sélectionnez Delete Clip.

Une fenêtre apparaît vous demandant de confirmer la suppression. La fenêtre affiche les vignettes de quatre images du plan cible (la première image, deux images intermédiaires et la dernière image), ainsi que le nom, le titre, la date de création et la durée du plan. L'un des messages suivants apparaît également, en fonction du référencement ou non du plan dans une liste de plans.

• Lorsque le plan n'est pas référencé dans une liste de plans : « Delete Clip »
• Lorsque le plan est référencé dans une liste de plans : « Delete Clip & Clip List » (Toutes les listes

de plans qui référencent le plan cible sont supprimées en même temps que le plan.)

Delete Clip & Clip List 022/036 INDEX MIDDLE1 MIDDLE2 END TC 00:25:29:09 TC 00:25:30:00 TC 00:25:30:22 TC 00:25:31:13 Name C0023 Title SCENE-00126 Date 2005 DEC 01 14:55 Dur 0:00:02:05 On Clip List OK Cancel

4 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

Le plan sélectionné est supprimé et vous revenez à l'écran des vignettes de plans.

A l'étape 1, vous pouvez aussi effectuer l'opération à l'aide d'un raccourci en appuyant sur la touche DELETE.

Pour supprimer tous les plans

1 Affichez le Disc Menu.
2 Sélectionnez Lock or Delete All Clips, puis Delete All Clips.

Un message apparaît vous demandant de confirmer que vous souhaitez supprimer tous les plans.

3 Sélectionnez OK pour effectuer la suppression ou Cancel pour annuler, puis appuyez sur le bouton PUSH SET.

Remarque

Les plans verrouillés ne peuvent pas être supprimés.

Sélection de scènes (montage de listes de plans)

Qu'est-ce que la sélection de scènes ?

La sélection de scènes est une fonction qui vous permet de sélectionner du contenu (plans) à partir du contenu enregistré sur un disque et d'effectuer un montage de coupures. Pour ce faire, seul cet appareil peut être utilisé.

• La sélection de scènes est une méthode pratique pour effectuer un montage de coupures sur le terrain et dans d'autres situations hors ligne.
• Lors de la sélection de scènes, vous créez une liste de plans (données de montage). Etant donné que le contenu en lui-même n'est pas affecté, vous pouvez le refaire autant de fois que vous le souhaitez.
• Vous pouvez lire la liste de montage créée lors de la sélection de scènes sur cet appareil.
• Lors de la sélection de scènes, vous pouvez ajouter des plans entiers ou des parties de plan. Vous pouvez ajouter des scènes à l'aide des chapitres, changer la séquence de lecture et modifier ou supprimer les points In et Out. Toutes ces opérations peuvent être réalisées rapidement sur cet appareil.
• Les listes de plans (données de montage) créées avec la fonction de sélection de scènes peuvent être utilisées sur XPRI et d'autres systèmes de montage non linéaires polyvalents.

Vous pouvez effectuer du montage par insertion et du montage par superposition à l'aide de la fonction de montage de liste de montage. Pour en savoir plus, voir page 108.

Plans

Le contenu enregistré avec cet appareil est géré sous la forme d'unités appelées plans. Un plan contient le contenu qui se situe entre un point de début d'enregistrement et un point d'arrêt d'enregistrement.

Les plans possèdent des numéros commençant par C, par exemple C0001.

Vous pouvez aussi attribuer des titres à vos plans et utiliser les titres plutôt que les numéros de plan pour les gérer. Pour de plus amples informations, consultez « Attribution de titres de plan définis par l'utilisateur » (page 128).

Listes de plans

Vous pouvez utiliser la fonction de sélection de scènes pour sélectionner des plans parmi les plans sauvegardés sur un disque et créer une liste de montage de coupures appelée « liste de plans ».

Les listes de plans possèdent des numéros commençant par E, par exemple E0001. Jusqu'à 99 listes de plans peuvent être sauvegardées sur un disque.

Sous-plans (plans dans des listes de plans)

Les plans (ou parties de plan) ayant été ajoutés à une liste de plans sont appelés « sous-plans ». Les sous-plans sont des données de montage virtuelles qui spécifient des plages dans les plans d'origine. Vous pouvez les utiliser sans modifier les données d'origine.

La figure suivante illustre la relation entre les plans et les sous-plans.

Dans l'exemple ci-dessus, l'intégralité du plan 2 a été ajoutée comme sous-plan 1, et l'intégralité du plan 4 a été ajoutée comme sous-plan 2.

Le sous-plan 3 est une partie du plan 3. Par conséquent, lorsque la liste de plans E0001 est lue, le plan 4 est lu après le plan 2, puis la partie du plan 3 affichée en gris est lue.

Montage de liste de plans (liste de plans actuelle)

Pour monter une liste de plans, vous devez charger la liste de plans du disque dans la mémoire interne de l'appareil.

La liste de plans actuellement chargée dans la mémoire de l'appareil est appelée la « liste de plans actuelle ».

La liste de plans actuelle est toujours la cible de la création et du montage des sous-plans. La lecture de la liste de plans utilise aussi la liste de plans actuelle.

Après avoir créé et monté une liste de plans, vous devez la sauvegarder sur disque.

Mémoire de l'appareil
Liste de plans actuellePeut être montée (ajout, suppression et réorganisation des sous-plans)	→ Lecture de la liste de plans et affichage de vignettes
SAVE ↑↓ LOAD
Disque
C0001 (Plan 1)C0002 (Plan 2)C0003 (Plan 3)······	E0001 (Liste de plans 1)E0002 (Liste de plans 2)E0003 (Liste de plans 3)····E0099 (Liste de plans 99)

Lecture de listes de plans

Les plans et les listes de plans sont sauvegardés ensemble sur un disque.

Pour lire une liste de plans, insérez un disque dans l'appareil, chargez la liste de plans que vous souhaitez lire et appuyez sur la touche PLAY. Les plans sont lus selon les données de la liste de plans.

Création et montage de listes de plans

Le tableau suivant présente une liste des étapes de création et de montage d'une liste de plans à l'aide de la fonction de sélection de scènes. Pour créer une liste de plans, vous devez toujours réaliser les étapes contenues dans les encadrés en gras. Les autres étapes peuvent être réalisées selon le besoin.

1

Ajout de sous-plans : utilisez la commande Add Sub Clips pour ajouter à une liste de plans les plans que vous souhaitez utiliser. Vous pouvez ajouter au maximum 300 sous-plans à une liste de plans. Cette opération peut être réalisée dans les écrans de vignettes suivants.Ecran de vignettes de plansEcran de vignettes étenduesEcran de vignettes de chapitresEcran de vignettes de listes de plans

2	Changement de l’ordre des sous-plans : utilisez la commande Move Sub Clips pour changer l’ordre des sous-plans dans une liste de plans.Suppression de sous-plans : utilisez la commande Delete Sub Clips pour supprimer d’une liste de plans les plans spécifiés.Découpage de sous-plans : utilisez la commande Trim Sub Clip pour ajuster les points In et Out d’un sous-plan. Cette fonction peut aussi être utilisée pour ajuster la durée totale de la liste de plans.Définition du code temporel de début : utilisez la commande Set Start Time Code pour définir le code temporel au début d’une liste de plans.
3	Lecture de la liste de plans : utilisez la touche PLAY et d’autres commandes de lecture pour lire la liste de plans actuelle et vérifier son contenu.
4	Sauvegarde de la liste de plans : utilisez la commande Save Clip List ou Save Clip List as... pour sauvegarder sur le disque la liste de plans nouvellement créée.

Pour monter à nouveau des listes de plans sur le disque

Utilisez la commande Load Clip List pour charger les listes de plans que vous souhaitez monter, puis exécutez les étapes 2 à 4 de la section précédente.

Vous pouvez aussi supprimer des listes de plans sur le disque.

Pour en savoir plus, voir « Gestion de listes de plans » (page 93).

Remarque

Les listes de plans peuvent être créées et montées même lorsque la languette de protection contre l'écriture du disque est placée sur enregistrement interdit, ou lorsque REC INH à la page HOME du menu de fonction est défini sur ON. Cependant, si vous devez sauvegarder la liste de plans, réglez, avant de la créer ou de la monter, la languette de protection contre l'écriture et REC INH de façon à ce que l'enregistrement soit autorisé.

Pour ajouter des sous-plans

Vous pouvez ajouter des sous-plans aux listes de plans à partir de l'écran de vignettes de plans ou de l'écran de vignettes de listes de plans. Cependant, vous devez utiliser l'écran de vignettes de listes de plans pour monter les listes de plans.

Ajout de sous-plans à partir de l'écran de vignettes de plans

La procédure suivante explique les opérations dans l'écran de vignettes de plans. Vous pouvez procéder de la même manière dans l'écran de vignettes étendues et dans l'écran de vignettes de chapitres. Les blocs étendus sont ajoutés en tant que sous-plans dans l'écran de vignettes étendues et

les chapitres sont ajoutés en tant que sous-plans dans l'écran de vignettes de chapitres.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de plans, sélectionnez le plan que vous souhaitez ajouter en tant que sous-plan (plusieurs sélections possibles).

2 Affichez le Thumbnail Menu.

3 Sélectionnez Add Sub Clips puis appuyez sur le bouton PUSH SET ou la touche S.SEL.

L'écran Add Sub Clip apparaît. Le(s) plan(s) sélectionné(s) à l'étape 1 s'affiche(nt) dans la partie supérieure de cet écran et la liste de plans s'affiche dans la fenêtre inférieure Scene Selection. Le curseur I dans la fenêtre Scene Selection indique l'emplacement où sera(ont) inséré(s) le(s) sous-plan(s) actuellement sélectionné(s).

Pour afficher la durée totale après l'ajout du plan sélectionné

Appuyez sur la touche SHIFT.

4 Dans la fenêtre Scene Selection, déplacez le curseur I à l'emplacement où vous souhaitez insérer le plan. (Les vignettes existantes se réorganisent à gauche et à droite du curseur I.)

5 Appuyez sur le bouton PUSH SET.

Le plan sélectionné est inséré en tant que sous-plan et un signe « + » apparaît sur la vignette dans la fenêtre Scene Selection.

Pour vérifier les résultats de l'ajout Déplacez le curseur.

6 Appuyez sur la touche RETURN.

Cela vous permet de revenir à l'écran de vignettes de plans.

7 Répétez les étapes 1 à 6 selon le besoin pour ajouter d'autres plans.

8 Sauvegardez la liste de plans (voir page 92).

A l'étape 1, vous pouvez appuyer sur la touche S.SEL. Il s'agit d'un raccourci permettant d'afficher immédiatement l'écran Add Sub Clip. Vous pouvez également enregistrer immédiatement la liste de plans à l'étape 5 en exécutant la commande Save Clip List dans le Disc Menu.

Ajout de sous-plans à partir de l'écran de vignettes de listes de plans

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Affichez le Thumbnail Menu.

2 Sélectionnez Add Sub Clips puis appuyez sur le bouton PUSH SET.

L'écran Clip List (Add) apparaît.

3 Sélectionnez les sous-plans que vous souhaitez ajouter à partir de la partie supérieure de l'écran (la partie où 8 vignettes sont affichées, plusieurs sélections possibles).

Pour sélectionner parmi les vignettes étendues Appuyez sur la touche EXPAND pour afficher l'écran de vignettes étendues.

Pour sélectionner parmi les vignettes de chapitres Appuyez sur la touche CHAPTER pour afficher l'écran de vignettes de chapitres.

4 Appuyez sur le bouton PUSH SET.

La sélection de vignettes est confirmée et un curseur I apparaît au bas de l'écran Clip List (Add) (dans la fenêtre Scene Selection). Le curseur I indique l'emplacement où seront insérés les sous-plans actuellement sélectionnés.

Pour afficher la durée totale après l'ajout des plans sélectionnés

Appuyez sur la touche SHIFT.

5 Dans la fenêtre Scene Selection, déplacez le curseur I à l'emplacement où vous souhaitez insérer le plan.

(Les vignettes existantes se réorganisent à gauche et à droite du curseur I.)

6 Appuyez sur le bouton PUSH SET.

Les sous-plans sont ajoutés à l'emplacement du curseur I et vous revenez à l'écran de vignettes de listes de plans.

Vous pouvez vérifier les résultats de l'ajout dans cet écran.

7 Répétez les étapes 1 à 6 selon le besoin pour ajouter d'autres plans.
8 Sauvegardez la liste de plans (voir page 92).

A l'étape 1, vous pouvez aussi effectuer l'opération à l'aide d'un raccourci en appuyant sur la touche S.SEL.

Pour ajouter des plans à partir de l'écran de lecture de plans (insertion rapide)

Cette méthode vous permet de choisir la plage à utiliser et d'ajouter cette plage ne tant que sous-plan pendant la visualisation de la vidéo dans l'écran de lecture de plans. Elle n'utilise pas les écrans GUI. Vous pouvez le faire pendant l'enregistrement, la lecture (y compris les pauses) et les recherches.

1 Trouvez le point que vous souhaitez définir comme point de début du sous-plan puis appuyez sur la touche ENTRY tout en maintenant enfoncée la touche ◆.

Un point In est défini et la touche IN s'allume.

2 Trouvez le point que vous souhaitez définir comme point de fin du sous-plan puis appuyez sur la touche ENTRY tout en maintenant enfoncée la touche →.

Un point Out est défini et la touche OUT s'allume. (Cela détermine la plage du sous-plan à ajouter.)

Pour vérifier le code temporel du point In ou du point Out

Appuyez sur la touche ← ou la touche →.

Pour vous positionner sur le point In ou le point Out

Appuyez sur la touche GOTO tout en maintenant enfoncée la touche

← ou →.

Pour vérifier la durée (le temps entre le point In et le point Out)

Appuyez simultanément sur les touches et .

Pour supprimer le point In ou le point Out

Appuyez sur la touche DELETE tout en maintenant enfoncée la touche ou .

Pour récupérer un point In ou Out supprimé

Appuyez sur la touche RECALL tout en maintenant enfoncée la touche IN ou OUT.

3 Appuyez sur la touche S.SEL.

Un sous-plan avec la plage spécifiée aux étapes 1 et 2 est ajouté à la fin de la liste de plans.

Lorsque vous spécifiez une plage couvrant plusieurs plans

Les sous-plans sont générés pour chacun des plans de la plage.

Pour vérifier les sous-plans nouvellement ajoutés

Vous pouvez vérifier les sous-plans nouvellement ajoutés en affichant l'écran de vignettes de listes de plans.

4 Répétez les étapes 1 à 3 selon le besoin pour ajouter d'autres sous-plans.
5 Sauvegardez la liste de plans (voir page 92).

Pour réorganiser les sous-plans

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de listes de plans, sélectionnez les vignettes des sous-plans que vous souhaitez déplacer (plusieurs sélections possibles).
2 Affichez le Thumbnail Menu.
3 Sélectionnez Move Sub Clips puis appuyez sur le bouton PUSH SET ou la touche SET.

L'écran Clip List (Move) apparaît.

4 Déplacez le curseur I sur le point où vous souhaitez déplacer les vignettes sélectionnées.
5 Appuyez sur le bouton PUSH SET ou la touche SET. Les sous-plans sont déplacés à l'emplacement du curseur I.
6 Répétez les étapes 1 à 5 selon le besoin.
7 Sauvegardez la liste de plans (voir page 92).

Pour ajuster les points In et Out des sous-plans (découpage)

Procédez comme suit pour définir la plage d'une scène en modifiant les positions des points In et Out.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de listes de plans, sélectionnez une vignette.
2 Affichez le Thumbnail Menu.
3 Sélectionnez Trim Sub Clip puis appuyez sur le bouton PUSH SET.

L'écran Clip List (Trim) apparaît.

Tout comme l'écran de lecture de plans, cet écran vous permet de lire et de rechercher tous les plans sur le disque.

Pour afficher une liste des opérations que vous pouvez effectuer sur les points In et Out Appuyez sur la touche MENU.

4 Lorsque vous trouvez le point que vous souhaitez définir comme point de début, sélectionnez « IN » puis appuyez sur le bouton PUSH SET.

Le code temporel du nouveau point In apparaît dans l'affichage du code temporel et les affichages Total (durée totale) et DUR (durée du plan) sont mis à jour.

5 Lorsque vous trouvez le point que vous souhaitez définir comme point de fin, sélectionnez « OUT » puis appuyez sur le bouton PUSH SET.

Le code temporel du nouveau point Out apparaît dans l'affichage du code temporel et les affichages Total (durée totale) et DUR (durée du plan) sont mis à jour.

Pour vous positionner sur le point In ou le point Out

Affichez le Thumbnail Menu, sélectionnez Cue up Inpoint ou Cue up Outpoint puis appuyez sur le bouton PUSH SET.

Pour annuler le réglage du point In ou du point Out Affichez le Thumbnail Menu, sélectionnez Reset Inpoint ou Reset Outpoint puis appuyez sur le bouton PUSH SET.

Le réglage du point In ou du point Out revient à la valeur précédente.

6 Sélectionnez OK puis appuyez sur le bouton PUSH SET.
7 Répétez les étapes 1 à 6 selon le besoin.
8 Sauvegardez la liste de plans (voir page 92).

Pour supprimer des sous-plans

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Sélectionnez les plans à supprimer dans l'écran de vignettes de listes de plans (plusieurs sélections possibles).
2 Affichez le Thumbnail Menu.
3 Sélectionnez Delete Sub Clips puis appuyez sur le bouton PUSH SET.

Un message apparaît vous demandant de confirmer la suppression.

4 Sélectionnez OK puis appuyez sur le bouton PUSH SET.
5 Répétez les étapes 1 à 4 selon le besoin.
6 Sauvegardez la liste de plans (voir page 92).

Pour lire la liste de plans

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

Pour une lecture à l'aide des écrans GUI

1 Sur l'écran de vignettes de listes de plans, sélectionnez la vignette du sous-plan où vous souhaitez commencer la lecture.

Pour commencer la lecture depuis le début de la liste de plans

Sélectionnez la vignette du premier sous-plan.

2 Appuyez sur le bouton PLAY.

Pour une lecture à l'aide de l'écran de lecture de listes de plans

1 Affichez l'écran de lecture de listes de plans.
2 Appuyez sur la touche PREV ou la touche NEXT pour afficher le sous-plan que vous souhaitez lire.

Pour commencer la lecture à partir du premier sous-plan

Appuyez sur les touches SHIFT + PREV pour passer au premier sous-plan.

3 Appuyez sur le bouton PLAY.

Pour changer le code temporel de début des listes de plans

Le code temporel des listes de plans est un code temporel continu, sans lien avec le code temporel des plans d'origine. Par défaut, le code temporel (LTC) du début d'une liste de plans est 00:00:00:00, mais il peut être défini sur n'importe quelle valeur.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de listes de plans, affichez le Thumbnail Menu.
2 Sélectionnez Set Start Time Code puis appuyez sur le bouton PUSH SET.

L'écran Set Start Time Code apparaît.

Set Start Time Code TC 22 : 34 56 : 17 H MIN SEG FAM Preset TC 00:00:00:00 OK Cancel

3 Appuyez sur la touche ◆ ou ➤ pour sélectionner le chiffre que vous souhaitez modifier.
4 Tournez le bouton PUSH SET ou la molette accélératrice/rotative pour modifier la valeur du chiffre.
5 Répétez les étapes 3 et 4 selon le besoin.

Pour réinitialiser le code temporel sur 00:00:00:00 Sélectionnez Reset to Zero dans le Thumbnail Menu puis appuyez sur le bouton PUSH SET.

Pour prédéfinir le code temporel fréquemment utilisé

Sélectionnez Save Preset TC dans le Thumbnail Menu puis appuyez sur le bouton PUSH SET.

Le code temporel défini aux étapes 4 et 5 est sauvegardé en tant que valeur prédéfinie.

Pour rappeler le code temporel prédéfini Sélectionnez Recall Preset TC dans le Thumbnail Menu puis appuyez sur le bouton PUSH SET.

6 Appuyez sur le bouton PUSH SET.
OK est sélectionné.
7 Appuyez de nouveau sur le bouton PUSH SET.
8 Sauvegardez la liste de plans (voir page 92).

Pour sauvegarder les listes de plans

Pour sauvegarder sous un nom spécifié

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de listes de plans, affichez le Disc Menu.
2 Sélectionnez Save Clip List as... puis appuyez sur le bouton PUSH SET.

Une liste des listes de plans s'affiche.

Disc Menu Save Clip List as... Name & Date/Sorted by Name DVD og BI... 08 AUG2007 11:50 E0003 03 AUG2007 17:51 E0004 03 AUG2007 17:51 E0005 03 AUG2007 17:51 E0006 03 AUG2007 17:51 E0007 03 AUG2007 17:51 E0095 18 MAY2006 10:25 E0098 13 JUN2006 13:43 Display Select

Pour basculer les informations affichées pour les listes de plans

Appuyez sur la touche →.

A chaque pression, l'affichage change dans l'ordre suivant : « Name & Date » >« Name & Title »

« Name & Sort Date » >...

Pour classer les listes de plans

Sélectionnez l'un des ordres suivants en choisissant Settings >Sort Clip List by... dans le Disc Menu.

Name(A-Z) : classe en ordre ascendant par nom de liste de plans.

Date(Newest First) : classe par date et heure de création de listes de plans, la dernière créée en premier.

3 Sélectionnez le nom de liste de plans souhaité puis appuyez sur le bouton PUSH SET.

Pour sauvegarder sous le même nom

La procédure suivante sauvegarde la liste de plans actuelle sous son nom actuel (le nom qui apparaît dans l'écran de vignettes de listes de plans).

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de listes de plans, affichez le Disc Menu (voir page 74).

2 Sélectionnez Save Clip List puis appuyez sur le bouton PUSH SET.

La liste de plans est sauvegardée. Cependant, Save Clip List as... est exécuté quand le nom affiché dans l'écran de vignettes de listes de plans est « no name ».

Remarque

Si vous appuyez sur la touche EJECT ou placez l'interrupteur marche/veille en position ⏻ avant de sauvegarder une nouvelle liste de plans ou une liste montée, un message apparaît vous demandant si vous souhaitez annuler vos modifications et continuer. Suivez les instructions contenues dans le message pour continuer ou annuler l'opération.

Gestion de listes de plans

Pour charger les listes de plans

La procédure suivante permet de charger une liste de plans stockée sur le disque dans la mémoire interne de l'appareil en tant que liste de plans actuelle.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de listes de plans, affichez le Disc Menu.

2 Sélectionnez Load Clip List puis appuyez sur le bouton PUSH SET.

Une liste des listes de plans stockées sur le disque apparaît.

Disc Menu Load Clip List Name & Date/Sorted by Name DVD og BI... 08 AUG2007 11:50 E0003 03 AUG2007 17:51 E0004 03 AUG2007 17:51 E0005 03 AUG2007 17:51 E0006 03 AUG2007 17:51 E0007 03 AUG2007 17:51 E0095 18 MAY2006 10:25 E0098 13 JUN2006 13:43 Display Select

3 Sélectionnez la liste de plans souhaitée puis appuyez sur le bouton PUSH SET.

Le nom de la liste de plans sélectionnée ici apparaît dans l'écran de vignettes de listes de plans. Lorsque vous exécutez la commande Save Clip List dans le Disc Menu, la liste de plans est sauvegardée sous ce nom.

Pour créer une nouvelle liste de plans

Sélectionnez New File puis appuyez sur le bouton PUSH SET.

Pour effacer des listes de plans

La procédure suivante permet d'effacer la liste de plans actuelle de la mémoire interne de l'appareil.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de listes de plans, affichez le Disc Menu.

2 Sélectionnez Clear Clip List puis appuyez sur le bouton PUSH SET.

Un message apparaît vous demandant de confirmer que vous souhaitez effacer la liste de plans.

3 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

La liste de plans revient à l'état sans nom « ( non a m e) ».

Pour supprimer des listes de plans

La procédure suivante permet de supprimer une liste de plans du disque.

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de listes de plans, affichez le Disc Menu.
2 Sélectionnez Delete Clip List puis appuyez sur le bouton PUSH SET.

Une liste des listes de plans s'affiche.

3 Sélectionnez la liste de plans que vous souhaitez supprimer puis appuyez sur le bouton PUSH SET.

Un message apparaît vous demandant de confirmer la suppression.

4 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

Pour classer les listes de plans

Voir page 75 pour plus d'informations sur les opérations dans les écrans de vignettes.

1 Dans l'écran de vignettes de listes de plans, affichez le Disc Menu.
2 Sélectionnez Settings puis appuyez sur le bouton PUSH SET.
3 Sélectionnez Sort Clip List by..., puis appuyez sur le bouton PUSH SET.

4 Sélectionnez l'une des méthodes de classement suivantes puis appuyez sur le bouton PUSH SET.

Name(A-Z) : classe en ordre ascendant par nom de liste de plans.

Date(Newest First) : classe par date et heure de création de listes de plans, la dernière créée en premier.

Les listes de plans seront affichées dans l'ordre spécifié la prochaine fois que vous effectuerez une opération telle que le chargement d'une liste de plans.

Opérations de disque

Vérification des propriétés du disque

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Affichez le Disc Menu.

2 Sélectionnez Disc Properties puis appuyez sur le bouton PUSH SET.

L'écran Disc Properties apparaît.

User Disc ID : identifiant de l'utilisateur du disque 1),

Title1 : titre1

Title2 : titre2 1)

Total DUR : temps d'enregistrement total

Remain : temps d'enregistrement restant

Rewrite : nombre de réécritures

1) Lorsque la région d'utilisation de l'appareil (UC/J MODEL SELECT) (voir page 36) est réglée sur « UC », les titres peuvent être affichés dans les langues européennes.
2) Vous pouvez utiliser les métadonnées de planification pour le régler (voir page 180).

Pour faire défiler des parties cachées de la chaîne Lorsqu'une marque ◀ ou ▶ s'affiche pour une option, vous pouvez appuyer sur la touche ◀ ou ▶ pour faire défiler l'affichage d'un caractère à chaque pression. Les touches ♠/MARK1 et ▼/MARK2 font défiler le début et la fin de la chaîne.

Pour revenir à l'écran précédent

Appuyez sur le bouton PUSH SET.

Pour modifier les informations de disque

Vous pouvez modifier l'identifiant de l'utilisateur du disque, le titre ^1) et le titre 2 au moyen du clavier de logiciel.

1) Seuls les caractères ASCII peuvent être utilisés pour Title.

Voir « Pour modifier les informations de plan » (page 82) pour plus d'informations sur ces opérations.

Utilisation des métadonnées de planification

Le fichier des métadonnées de planification contient des informations au sujet des plans à tourner et enregistrer. Pour utiliser les métadonnées de planification, il vous faudra d'abord enregistrer un fichier à l'endroit spécifié, puis insérer un support dans cet appareil.

Pour plus de détails, voir « Définition des noms de plans à l'aide des métadonnées de planification » (page 178).

Pour charger des fichiers de métadonnées de planification

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Affichez le Disc Menu.
2 Sélectionnez Load Planning Metadata/Select Drive, puis appuyez sur le bouton PUSH SET.

Un écran de sélection de support s'affiche.

3 Sélectionnez le support qui contient votre fichier de métadonnées de planification, puis appuyez sur le bouton PUSH SET.

Une liste des fichiers de métadonnées de planification contenus sur le support s'affiche.

Disc Menu Load Planning Metadata/ Professional Disc PM_001_sample 04 AUG 10:39 PM_002_sample 04 AUG 10:39 PM_003_sample 04 AUG 10:39 PM_004_sample 04 AUG 10:39 Name &Date/ Sorted by Name

Remarque

Selon le type de disque flash USB, il se peut que les données n'apparaissent pas si vous tentez de lire les métadonnées de planification immédiatement après avoir raccordé le disque flash USB. Dans ce cas, raccordez de nouveau le disque flash USB, ou quittez le menu et réessayez. Les données apparaissent alors correctement.

4 Sélectionnez le fichier de métadonnées de planification souhaité, puis appuyez sur le bouton PUSH SET.

Le fichier de métadonnées sélectionné est chargé dans la mémoire de l'appareil, et l'écran Planning Metadata Properties s'affiche.

5 Vérifiez les informations qui s'affichent, et appuyez sur le bouton PUSH SET.

Pour trier les métadonnées de planification

Vous pouvez classer les métadonnées de planification avec la même méthode que celle indiquée dans « Pour classer les listes de plans » (page 94). Toutefois, à l'étape 3, sélectionnez Sort Planning Metadata by.... Les métadonnées de planification seront triées dans l'ordre déterminé dès leur chargement suivant.

Pour vérifier les propriétés des métadonnées de planification

Vous pouvez vérifier les propriétés des métadonnées de planification chargées dans la mémoire de cet appareil, y compris la date et l'heure de création ainsi que les titres de plans.

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Affichez le Disc Menu.
2 Sélectionnez Planning Metadata Properties puis appuyez sur le bouton PUSH SET.

L'écran Planning Metadata Properties s'affiche.

File Name : nom du fichier des métadonnées de planification

Assign ID : identifiant attribué

Created : date et heure de création

Modified : date et heure de la dernière modification

Modified by : nom de la personne qui a modifié le fichier

Title1 : titre1 1)

Title2 : titre2

Material Gp : Nombre de plans enregistrés avec ces métadonnées de planification

1) Ceci peut être défini comme nom du plan (voir page 178).

Pour faire défiler des parties cachées de la chaîne Lorsqu'une marque ◀ ou ▶ s'affiche pour une option, vous pouvez appuyer sur la touche ◀ ou ▶ pour faire défiler l'affichage d'un caractère à chaque pression. Les touches ♠/MARK1 et ♦/MARK2 font défiler le début et la fin de la chaîne.

Pour revenir à l'écran précédent Appuyez sur le bouton PUSH SET.

Pour supprimer les métadonnées de planification

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Affichez le Disc Menu.
2 Sélectionnez Clear Planning Metadata, puis appuyez sur le bouton PUSH SET.
Un message apparaît pour vous demander si vous souhaitez vraiment supprimer les métadonnées de planification.

3 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

Les métadonnées de planification sont supprimées de la mémoire de l'appareil.

Pour faire basculer l'affichage de titre dans l'écran d'affichage

Lorsque les métadonnées de planification sont chargées dans cet appareil, vous pouvez sélectionner le format du titre à afficher dans l'écran d'affichage.

Voir page 75 pour plus de détails sur les informations GUI.

1 Affichez le Disc Menu.
2 Sélectionnez Settings puis appuyez sur le bouton PUSH SET.
3 Sélectionnez Planning Clip Name in Clip Info. Area puis appuyez sur le bouton PUSH SET.
Voir page 26 pour plus d'informations sur la zone d'informations de plan.
4 Sélectionnez l'une des méthodes suivantes puis appuyez sur le bouton PUSH SET.

Off : n'affiche pas le titre.

ASCII Clip Name : affiche le titre en format ASCII (voir page 179)

Clip Name : affiche le titre en format UTF-8 (voir page 179)

Vérification des repères définis par l'utilisateur

Vous pouvez afficher les noms des repères Shot Mark0 à Shot Mark9 définis par l'utilisateur dans les métadonnées de planification (format UTF-8, 32 octets maximum).

1 Affichez l'écran Planning Metadata Properties (voir page 96) pour les métadonnées de planification chargées dans cet appareil.

La touche → est activée lorsque les métadonnées de planification contiennent des repères définis par l'utilisateur (voir page 179).

2 Appuyez sur →, puis tournez le bouton PUSH SET(S.SEL).

L'écran User Defined Essence Marks s'affiche.

Formatage des disques

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Affichez le Disc Menu.

2 Sélectionnez Format Disc puis appuyez sur le bouton PUSH SET.

Un message apparaît vous demandant de confirmer le formatage.

3 Sélectionnez OK puis appuyez sur le bouton PUSH SET.

Pour annuler le formatage

Sélectionnez Cancel puis appuyez sur le bouton PUSH SET.

Pour continuer en formatant un autre disque

Changez le disque, sélectionnez OK puis appuyez sur le bouton PUSH SET.

Pour quitter l'écran de formatage

Appuyez sur le bouton PUSH SET après avoir sélectionné Exit.

Pour désactiver la commande Format Disc

Pour éviter un formatage accidentel, qui entraînerait une perte de données enregistrées, vous pouvez désactiver la commande Format Disc.

Voir page 75 pour plus de détails sur les informations GUI.

1 Affichez le Disc Menu.
2 Sélectionnez Settings puis appuyez sur le bouton PUSH SET.
3 Sélectionnez Setting Format Disc, puis appuyez sur le bouton PUSH SET.
4 Sélectionnez Disable, puis appuyez sur le bouton PUSH SET.

Affichage des propriétés de disque et de plans dans un navigateur Web

Si vous raccordez cet appareil et un ordinateur via un réseau, vous pouvez afficher les propriétés de disque et de plan dans un navigateur Web installé sur l'ordinateur (fonction de vignettes Web).

La page Clip Properties vous permet également de télécharger des données de plans haute résolution, des données AV proxy, et des métadonnées depuis cet appareil et de sauvegarder ces données sur votre ordinateur.

Navigateurs recommandés

Les navigateurs suivants sont recommandés.

- Internet Explorer 7 ^1)

- Internet Explorer 8 ^1)

1) Cette fonction risque de ne pas fonctionner correctement dans les versions 32 bits d'Internet Explorer si vous utilisez une version 64 bits de Microsoft Windows. Vous devez utiliser une version 64 bits d'Internet Explorer avec les versions 64 bits de Windows.

Pour afficher les pages Web XDCAM de cet appareil

1 Raccordez cet appareil et un ordinateur à un réseau (voir page 176).
2 Lancez le navigateur sur l'ordinateur, et saisissez « http:// » + Adresse_IP_de_cet_appareil + « / » dans la barre d'adresse du navigateur, puis appuyez sur la touche Entrée.
Par exemple, si l'adresse IP de cet appareil est « 192.168.001.010 », saisissez « http://192.168.1.10/ ».
Si la connexion réussit, on vous demandera de saisir un nom d'utilisateur et un mot de passe.
3 Saisissez votre nom d'utilisateur et mot de passe, puis appuyez sur la touche Entrée.

Le nom d'utilisateur et le mot de passe sont réglés sur les valeurs suivantes à la sortie d'usine.

• Nom d'utilisateur : admin
• Mot de passe : nom de modèle (« pdw-hr1 »)
  Après la vérification du nom d'utilisateur et du mot de passe, une page Web XDCAM s'affiche.

Pour afficher les propriétés de disque et de plan

1 Insérez un disque dans cet appareil et placez ce dernier dans l'état suivant.

• Enregistrement, lecture, recherche et autres opérations de disque : arrêt
• Touche THUMBNAIL : désactivée
• Accès de disque par Lock or Delete All Clips, Format Disc, etc dans le Disc Menu : arrêt
• Connexion FAM ou FTP pour les opérations sur fichiers : déconnectée ou session fermée

2 Affichez les pages Web XDCAM dans le navigateur de votre ordinateur (voir la section précédente).

Pour afficher les propriétés de disque

Cliquez sur « Disc Properties » dans le Disc Menu. Les propriétés de disque de cet appareil s'affichent sur la page Disc Properties.

Voir « Vérification des propriétés du disque » (page 95) pour plus d'informations sur les différentes propriétés.

XDCAM HD Status Device Information Hours Meter Software Version Disc Disc Properties Thumbnails Maintenance Network SNMP Account Setup Menu Software Update License Registration SONY Disc Properties User Disc ID XDCAM HD Demo Disc Title1 TITLE001 Title2 Demonstration use only Total DUR 0:00.33.18 Remain 43 min Rewrite 217 times Professional Disc © 2008 Sony Corporation

Pour afficher les vignettes de plans

Cliquez sur « Thumbnails » dans le Disc Menu. Une page de vignettes des plans contenus sur le disque s'affiche. Chaque page de vignettes affiche un maximum de 12 vignettes.

De même que les vignettes dans les écrans GUI de l'appareil (voir page 69), les vignettes affichent plusieurs éléments d'information, y compris les signes de changement de l'image d'index, les signes S, les icônes de flag de plan et les icônes de verrouillage.

XDCAM HD Status Device Information Hours Meter Software Version Disc Disc Properties Thumbnails Maintenance Network SNMP Account Setup Menu Software Update License Registration SONY Thumbnails 001/016 003/016 003/016 004/016 005/016 006/016 007/016 008/016 009/016 010/016 011/016 012/016 <<|<<|001-012|>>>

Lorsqu'il y a plusieurs pages, vous pouvez basculer vers d'autres pages en cliquant sur << (retour de cinq pages), < (retour d'une page), > (avance d'une page) ou sur >> (avance de cinq pages).

Pour afficher les propriétés de plan

Sur la page de vignettes, sélectionnez un plan en cliquant sur sa vignette.

Les propriétés de ce plan s'affichent sur la page Clip Properties.

Voir « Consultation des propriétés des plans » (page 82) pour plus d'informations sur les différentes propriétés.

XDCAM HD Status Device Information Hours Meter Software Version Disc Disc Properties Thumbnails Maintenance Network SNMP Account Setup Menu Software Update License Registration CLIP Properties C0001 H00H resolution file 26F19452 byte FTP Downloaded LOW resolution file 1179646 byte FTP Downloaded Clip NRT metadata 3688 byte FTP Downloaded CTip No 001/016 Name C0001 Title TITL330001 Title2 Nagano_Treking AV Format MPEGHD423 1098 6ch Frame Rate 59.940 TCIDUR 17:54.32.378:00:16.03 Closed 24 FEB 2009 15:40 +09:00 Modified 25 FEB 2009 21:05 +09:00 Res Device PDW-700 (SN-03043) Aspect Ratio 16:9 Back to Thumbnails

Pour télécharger des données de plans haute résolution (fichier haute résolution), des données AV proxy (fichier basse résolution) ou des métadonnées (métadonnées NRT de plan), cliquez sur le bouton FTP Download ou HTTP Download à droite de l'élément souhaité. Cliquez ensuite sur « Save » dans

la boîte de dialogue qui s'affiche et déterminez la destination de sauvegarde.

Les données spécifiées sont téléchargées vers l'emplacement déterminé de votre ordinateur.

Restrictions relatives aux téléchargements FTP

Les restrictions suivantes s'appliquent aux opérations de téléchargement FTP. Elles ne s'appliquent pas aux opérations de téléchargement HTTP.

- Les caractères que l'on peut utiliser dans les noms de fichiers de données relatives aux plans sont les lettres à un octet, les nombres et les symboles. Les symboles suivants ne peuvent cependant pas être utilisés.

- Si vous cliquez sur « Cancel » dans la boîte de dialogue de téléchargement, ou si le téléchargement est annulé d'une autre manière alors que le navigateur est connecté à l'appareil via FTP, cliquez sur « Back to Thumbnails » pour revenir à l'écran des vignettes ou quitter le navigateur.

Transfert de plans (fonction client FTP)

Vous pouvez transférer des plans (fichiers MXF) entre cet appareil et des dispositifs externes sur un réseau. Cet appareil est muni d'une fonction client FTP, qui vous permet de vous raccorder à un dispositif XDCAM ou un ordinateur avec fonction de serveur FTP et de transférer des fichiers à l'aide de quelques opérations simples sur l'écran GUI.

Le tableau suivant énumère les types de transferts de fichiers qui sont possibles avec cet appareil.

Direction de transfert	Cible de transfert Fonction
Téléchargement montant	Un ou plusieurs plans placement
	Plans multiples avec liste de plans
	Partie d'un plan placement partiel
Téléchargement descendant	Un plan obtention

Remarques

- Les transferts de fichiers avec cette fonction sont limités aux plans (données haute résolution) et aux fichiers de listes de plans. Pour transférer des fichiers d'autres types (données AV proxy, fichiers dans les répertoires Général et Données d'utilisateur, etc), établissez d'abord une connexion FAM ou FTP (voir page 124).

- La fonction Direct FTP n'est pas prise en charge lorsque l'option du menu de maintenance M5E : SECURITY LEVEL est réglée sur « LEVEL2 ».

Préparatifs pour le transfert de plans

Vérifiez les points suivants.

- Cet appareil doit être raccordé avec un réseau au dispositif cible de transfert (dispositif XDCAM ou ordinateur).

• Le dispositif cible de transfert (dispositif XDCAM ou ordinateur) doit être alimenté par une source stable et il ne doit pas être mis hors tension pendant le transfert.
  Pour les dispositifs alimentés par batterie, les batteries doivent avoir une capacité restante suffisante.
• Les réglages de l'option du menu de maintenance M5 : NETWORK doivent être définis sur des valeurs permettant les connexions réseau.

• L'interrupteur de contrôle à distance doit être réglé sur NETWORK.
- Pour les périphériques XDCAM qui prennent en charge UPnP (universal plug and play), la fonction UPnP doit être activée (le réglage peut varier).

Pour activer la fonction UPnP

La fonction UPnP (universal plug and play) permet de connecter facilement des dispositifs sur un réseau. Les dispositifs XDCAM suivants prennent en charge la fonction UPnP.

Pour activer la fonction UPnP sur cet appareil, réglez l'option du menu de maintenance M59 : UPnP sur ENABLE, puis mettez l'appareil hors tension puis de nouveau sous tension.

Pour les réglages sur d'autres dispositifs XDCAM, consultez les modes d'emploi fournis avec ces dispositifs.

Téléchargement montant de plans

Pour télécharger des plans entiers

Utilisez la procédure suivante pour télécharger des plans ou tous les plans et toutes les listes de plans du disque.

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Sur l'écran des vignettes de plans, sélectionnez le plan à télécharger (sélections multiples possibles).
Pour télécharger tous les plans et toutes les listes de plans du disque, commencez par l'étape 2.

2 Affichez le Thumbnail Menu.

3 Sélectionnez Upload Clips via Direct FTP puis appuyez sur le bouton PUSH SET.

L'écran Select Transfer Type de la commande Upload Clips via Direct FTP s'affiche.

Upload Clips via Direct FTP Select Transfer Type • Selected Clips 2 Clips • All Clips & ClipList 42 Clips 19 ClipLists UMID Unchange Cancel ← Reconnect →

4 Sélectionnez le type de transfert de plan.

Selected Clips : plans sélectionnés à l'étape 1.

All Clips & ClipList : tous les plans et listes de plans du disque. 1)

1) Dès la fin d'une opération de filtrage, cette option devient « All Filtered Clips » (tous les plans sélectionnés par l'opération de filtrage).

Pour transférer tout en préservant l'UMID des plans de source du transfert

Cochez l'option « UMID Unchanged ».

Remarque

Si l'hôte distant est un ordinateur, les plans sont transférés avec leur UMID inchangé, quel que soit ce réglage.

Pour une reconnexion avec un hôte distant

Le bouton de reconnexion (« Reconnect ») est activé si l'opération la plus récente a établi avec succès une connexion avec un hôte distant. Vous pouvez sélectionner « Reconnect » et appuyer sur le bouton PUSH SET pour une nouvelle connexion avec cet hôte. L'hôte est automatiquement sélectionné et l'écran Connecting Status s'affiche directement (voir l'étape 9 de la procédure).

Remarque

Le bouton de reconnexion (« Reconnect ») n'est pas activé si l'opération la plus récente a échoué lors de la connexion avec un hôte distant.

5 Sélectionnez → puis appuyez sur le bouton PUSH SET.

L'écran Select Remote Host s'affiche.

6 Sélectionnez l'hôte distant (le dispositif cible vers lequel vous souhaitez transférer les plans).

Vous pouvez enregistrer jusqu'à quatre hôtes distants. Remote Host 1 à 3 : enregistrez ceux-ci sur l'écran des réglages.

Remote Host 4(UPnP) : un hôte distant qui prend en charge UPnP (universal plug and play) est automatiquement détecté et enregistré (voir « Pour activer la fonction UPnP » (page 101)).

Pour vérifier les hôtes distants détectés par la fonction UPnP

Sélectionnez « Hosts Discovered via UPnP » puis appuyez sur le bouton PUSH SET. (Si la fonction UPnP de cet appareil est désactivée, un écran de confirmation s'affiche vous demandant de l'activer. Sélectionnez « OK » puis appuyez sur le bouton PUSH SET. La fonction UPnP est activée lorsque vous mettez l'appareil hors tension puis de nouveau sous tension.) L'écran Select Host Discovered via UPnP s'affiche. (La recherche d'hôtes distants peut mettre un certain temps à se terminer.) Sélectionnez le nom d'un hôte distant dans la liste et appuyez sur le bouton PUSH SET. Un écran de réglages de réseau s'affiche (voir l'étape 7). Si vous établissez une connexion avec l'hôte distant sélectionné, les réglages de réseau sont sauvegardés dans Remote Host 4. Lorsque vous sélectionnerez de nouveau « Remote Host 4(UPnP) », une connexion à l'hôte distant choisi ici sera établie.

Pour vérifier les réglages de réseau de cet appareil Sélectionnez « Network Config » puis appuyez sur le bouton PUSH SET. Les réglages de réseau suivants s'affichent.

Option Réglage
Host Name Nom d'hôte
IP Address Adresse	IP a)
Subnet Mask Masque de sous-réseau

Option Réglage
DHCP Réglage qui détermine l'acquisition automatique ou non de l'adresse IP depuis un serveur DHCP Enabled : acquisition automatique Disabled : pas d'acquisition automatique
Address Status Méthode utilisée pour régler l'adresse IP Manual Set : manuelle DHCP : fonction DHCP AutolP : fonction d'adresse IP automatique Undefined : rien de déterminé
Default Gateway Passerelle par défaut

a) Une adresse IP déterminée par un serveur DHCP s'affiche immédiatement dans ce champ.

Sélectionnez OK et appuyez sur le bouton PUSH SET pour revenir à l'écran précédent.

7 Sélectionnez → puis appuyez sur le bouton PUSH SET.

Un écran de réglages de réseau s'affiche pour l'hôte distant.

Upload Clips via Direct FTP Select Host 1 Host Name 192.168.1.10 Port 21 Device Type PDW-HD1500 Description Path /Clip User Name admin Password ******** Cancel ← Connect

a) Si un dispositif XDCAM est sélectionné pour Device Type, alors User Name et Password sont définis automatiquement sur la valeur par défaut, et vous n'avez pas besoin de définir les réglages Port et Path. Il suffit de définir Host Name (ou Description selon le cas) pour répondre aux exigences de connexion.

Option Réglage
Host Name Nom d'hôte ou adresse IP. (Si c'est un nom d'hôte, un serveur DNS doit être disponible sur le réseau connecté. La détermination d'une adresse IP est recommandée.)
Port Port utilisé par le serveur FTP (normalement « 21 »).
Device Type	Le type d'hôte distant• Si l'hôte distant est un dispositif XDCAM, sélectionnez le nom du modèle ou « Other XDCAM model » (si le nom de modèle n'est pas dans la liste) dans la liste de noms. a)• Si l'hôte distant est un ordinateur, sélectionnez « Others(PC Server) » dans la liste de noms de modèles.
Description Commentaire sur l'hôte distant. (Encodage UTF-8, maximum de 127 octets. Ce réglage n'affecte pas la connexion.) Le réglage effectué ici apparaît comme nom d'hôte distant dans l'écran Select Remote Host (voir l'étape 5 de la procédure).
Path Si l'hôte distant est un ordinateur, chemin d'accès vers la destination de transfert. (Ceci n'est pas nécessaire si l'hôte distant est un dispositif XDCAM.)
User Name Nom d'utilisateur pour l'ouverture de session FTP. (Si l'hôte distant est un dispositif XDCAM, le réglage par défaut est « admin ».)
Password Mot de passe pour l'ouverture de session FTP. (Si l'hôte distant est un dispositif XDCAM, le réglage par défaut est le nom du modèle, comme « pdw-hr1 ».)

Si l'élément User Name ou Password pour le dispositif auquel vous souhaitez vous connecter change, définissez-le ici.

8 Réglez les différents éléments.

Pour sélectionner un élément

Tournez le bouton PUSH SET pour déplacer le curseur puis appuyez sur le bouton PUSH SET. Un clavier logiciel s'affiche pour vous permettre de saisir un réglage.

9 Sélectionnez « Connect », puis appuyez sur le bouton PUSH SET.

Les réglages sont enregistrés et l'écran Connecting Status s'affiche.

Le tableau suivant énumère les différentes étapes qui s'affichent sur l'écran d'état de connexion et décrit le traitement qui correspond.

Option Description
DNS Name Resolving	Lorsque l'hôte a été déterminé par un nom d'hôte plutôt qu'une adresse IP, l'appareil demande au serveur DNS l'adresse IP de l'hôte.
ping - echo back L'appareil a émis une commande « ping » (communication établie) et attend la réponse.
Open Remote Host	L'appareil se connecte à l'hôte distant par le port déterminé.
FTP Login L'appareil ouvre la session avec l'hôte distant au moyen du nom d'utilisateur et du mot de passe.
Change Directory	Lorsqu'un chemin d'accès est défini, l'appareil change vers le répertoire déterminé.

L'indicateur d'état à côté de chaque élément s'allume en jaune pendant le traitement pour cet élément, et en vert lorsque le traitement est terminé.

Si une erreur se produit

Le témoin d'état s'allume en rouge.

Rectifiez l'erreur et répétez l'opération.

Si vous ne pouvez pas connecter

Vérifiez les points suivants.

• Vérifiez que cet appareil et l'hôte distant sont correctement connectés au réseau.
• Si l'hôte distant est un dispositif XDCAM, vérifiez qu'il n'affiche pas un écran GUI.
• Si l'hôte distant est un dispositif XDCAM, vérifiez qu'un disque est inséré.

Lorsque la connexion est terminée (les témoins sont tous verts), l'écran Upload Clips via Direct FTP s'affiche.

Pour vérifier la connexion du côté de l'hôte distant Si l'hôte distant est un dispositif XDCAM, vérifiez que « NETWORK! » est apparu sur l'affichage ou à d'autres emplacements d'affichage de l'état.

Les barres de progression montrent l'état du transfert. Si plusieurs plans sont transférés, le nombre de plans déjà transférés s'affiche.

Si l'hôte distant est un dispositif XDCAM, l'utilisation du disque s'affiche aussi. (Elle ne s'affiche pas si l'hôte distant est un ordinateur).

Si un fichier du même nom existe déjà à la destination de transfert

Le nom du fichier est modifié pour éviter les conflits avec le fichier qui existe à la destination.

Le nom du fichier à la source du transfert (cet appareil) apparaît dans le champ « Original », et le nom du fichier à la destination apparaît dans le champ « C o p y » ^1 .

1) Si le nom du plan est un nom standard, il devient le nom de plan avec le chiffre le plus petit qui n'est pas utilisé. (Exemple : si les noms C0001 à C0020 sont utilisés, le nom « C0021 ».) Si le nom du plan est défini par l'utilisateur, un numéro de série est attaché au nom du plan. (Exemple : si le nom est « EveningNews », « EveningNews(1) ».)

Pour annuler le traitement

Exécutez l'une des actions suivantes.

• Sélectionnez « Abort: Immediately », puis appuyez sur le bouton PUSH SET.
• Si vous transférez plusieurs plans, sélectionnez « Abort: After this clip » puis appuyez sur le bouton PUSH SET. (Le transfert des plans suivants est annulé une fois que le transfert du plan actuel est terminé.)
• Réglez l'interrupteur de contrôle à distance de l'appareil sur LOCAL.

Remarque

Lorsque plusieurs fichiers sont à transférer, la tâche entière est annulée dès le premier échec de transfert. Les plans suivants ne sont pas transférés.

Lorsque tous les fichiers sont transférés, l'écran Uploading Result Report s'affiche.

Appuyez sur le bouton PUSH SET. Cela vous permet de revenir à l'écran de vignettes de plans.

Pour télécharger une partie de plan

Vous pouvez sélectionner une partie de plan dans l'écran de vignettes étendues ou l'écran de vignettes de chapitres et télécharger cette partie.

Ecran de vignettes étendues : le plan est divisé d'une manière arbitraire en segments égaux, quel que soit le contenu. Utilisez cette méthode si vous n'avez pas besoin de préciser la plage de transfert.

Ecran de vignettes de chapitres : utilisez cette méthode si vous souhaitez transférer une plage spécifique. (En réglant des repères au début et à la fin de la plage de transfert, vous pouvez déterminer la plage avec une précision d'une image.)

1 Dans l'écran des vignettes de plans, sélectionnez un plan et appuyez sur la touche EXPAND ou CHAPTER.

L'écran de vignettes étendues ou l'écran de vignettes de chapitres s'affiche.

2 Sélectionnez la plage de transfert.

Pour sélectionner plusieurs vignettes

Tout en maintenant la touche SHIFT enfoncée, tournez le bouton PUSH SET ou appuyez sur la touche ←/IN ou →/OUT.

La durée de la plage de transfert s'affiche en bas à droite de l'écran.

Remarque

Lorsque la plage sélectionnée (durée) sur l'écran des vignettes étendues est de moins de deux secondes, elle est étendue automatiquement pour obtenir deux secondes.

3 Exécutez les étapes 2 à 9 de la section précédente « Pour télécharger des plans entiers ».

Téléchargement descendant de plans

Utilisez la procédure suivante pour télécharger des plans depuis un hôte distant (comme un autre dispositif XDCAM ou un serveur de données).

Voir page 75 pour plus d'informations sur les opérations dans les écrans GUI.

1 Affichez le Disc Menu.

2 Sélectionnez Download Clips via Direct FTP puis appuyez sur le bouton PUSH SET.

L'écran Select Remote Host de la commande Download Clip via Direct FTP s'affiche.

3 Exécutez les étapes 6 à 9 de « Pour télécharger des plans entiers » (page 101).

Si la connexion est réussie, l'écran Select Clip to Download s'affiche.

Download Clip via Direct FTP Select Clip to Download C5000.MXF 71.6MB C5001.MXF 36.4MB C5002.MXF 2,147.4MB C5003.MXF 2,147.4MB C5004.MXF 36.7MB C5008.MXF 224.9MB C5009.MXF 298.8MB C5012.MXF 75.3MB

Remarques

• Si l'hôte distant est un ordinateur, seuls les fichiers MXF du répertoire défini s'affichent.
• Lorsque 301 plans ou plus sont stockés sur un hôte distant, « --- » s'affiche à la place du dénominateur indiquant le nombre total de plans en haut à droite et les noms du 301ème plan et des plans suivants ne sont pas affichés.
• Les noms de fichiers qui contiennent des caractères autres qu'ASCII (kanji, etc.) ne s'affichent pas.

4 Sélectionnez un plan à télécharger puis appuyez sur le bouton PUSH SET.

Le téléchargement commence. A la fin du téléchargement, l'écran Downloading Result Report s'affiche. Sélectionnez « OK » puis appuyez sur le bouton PUSH SET. Cela vous permet de revenir à l'écran de vignettes de plans.

Copie de plans directe entre des dispositifs XDCAM

Sur le terrain ou dans des environnements où les dispositifs ne sont pas raccordés à un réseau, vous pouvez copier (télécharger) des plans entre des dispositifs XDCAM en les raccordant directement. L'exemple de la procédure suivante montre comment copier un plan depuis cet appareil vers un PDW-HD1500. Insérez des disques dans les deux appareils et exécutez la procédure suivante.

1 Raccordez cet appareil et le PDW-HD1500 au moyen d'un câble réseau. Le câble peut être croisé ou droit.

Cet appareil Câble réseau (non fourni) PDW-HD1500

2 Configurez les deux appareils comme suit.

Option Réglage
Option M50 dans le menu de maintenance : DHCP	ENABLE
Option M59 dans le menu de maintenance : UPnP	ENABLE

3 Mettez les deux appareils hors puis sous tension, et attendez environ trois minutes.

4 Vérifiez que les adresses IP des deux appareils ont été configurées comme suit par la fonction Auto-IP.

Option Réglage
Option M51 dans le menu de maintenance : IP ADDRESS PRESET	169.254.XXX.XXX(X : n'importe quel chiffre)

5 Sur l'écran de vignettes de listes de plans de cet appareil, sélectionnez le plan à copier (télécharger).

6 Affichez le Thumbnail Menu.

7 Sélectionnez Upload Clips via Direct FTP puis appuyez sur le bouton PUSH SET.

Quand → est sélectionné, l'écran Select Transfer Type de la commande Upload Clips via Direct FTP s'affiche.

8 Appuyez sur le bouton PUSH SET.

L'écran Select Remote Host s'affiche.

9 Sélectionnez « Hosts Discovered via UPnP » puis appuyez sur le bouton PUSH SET.

Le dispositif de destination (le PDW-HD1500) détecté s'affiche sur l'écran Select Host Discovered via UPnP.

10 Appuyez sur le bouton PUSH SET.

Les informations détaillées sur le dispositif de destination (le PDW-HD1500) s'affichent.

11 Lorsque « Connect » est sélectionné, appuyez sur le bouton PUSH SET.

Le transfert du plan commence dès que la connexion est établie.

Pendant le transfert du plan, « NETWORK! » s'affiche sur le dispositif de destination (le PDW-HD1500).

Lorsque le transfert du plan est terminé, l'écran Uploading Result Report s'affiche.

Appuyez sur le bouton PUSH SET pour revenir à l'écran de vignettes de plans.

12 Vérifiez le plan copié sur l'écran de vignettes de plans du dispositif de destination (le PDW-HD1500).

Liste de raccourcis

Vous pouvez accéder à de nombreuses fonctions à l'aide des touches sans afficher de menu (opérations à l'aide de raccourcis).

Des raccourcis sont disponibles pour les fonctions suivantes. Le signe plus (+) indique qu'une touche doit être maintenue enfoncée pendant que vous appuyez sur une autre, par exemple « SHIFT + STOP ».

Remarque

Le même raccourci peut permettre d'accéder à des fonctions différentes selon l'écran actif lorsque vous l'exécutez.

Fonction Opération
Clip List Thumbnail (afficher l’écran de vignettes de listes de plans)	SUB CLIP
Expand Thumbnail (afficher l’écran de vignettes étendues)	EXPAND
Chapter Thumbnail (afficher l’écran de vignettes de chapitres)	CHAPTER
Essence Mark Thumbnail (afficher l’écran de vignettes de repères)	SHIFT + THUMBNAIL
Add Sub Clip (ajouter un sous-plan) S.SEL
Delete Clip (supprimer un plan) DELETE
Lock/Unlock Clip (verrouiller ou déverrouiller un plan) SHIFT + STOP
Set Inpoint (définir un point In) IN + ENTRY
Set Outpoint (définir un point Out) OUT + ENTRY
Cue up Inpoint (se positionner sur le point In) IN + GOTO
Cue up Outpoint (se positionner sur le point Out) OUT + GOTO
Reset Inpoint (réinitialiser le point In) IN + DELETE
Reset Outpoint (réinitialiser le point Out) OUT + DELETE
Recall Inpoint (récupérer un point In supprimé)	IN + RECALL
Recall Outpoint (récupérer un point Out supprimé)	OUT + RECALL
Cue up (se positionner)	Bouton PUSH SETa)
Cue up & Play (se positionner et lire)	PLAYb)
Page Down (passer à la page suivante)	SHIFT + ↓/MARK2
Page Up (passer à la page précédente)	SHIFT + ↑/MARK1
Go To End (passer au dernier élément)	SHIFT + NEXT
Go To Top (passer au premier élément)	SHIFT + PREV
Select Multi Clip (sélectionner plusieurs plans)	SHIFT + ➔ or SHIFT + ◀
Exit (quitter l’écran de vignettes actuel)	THUMBNAIL

a) Si Settings >SET Key on Thumbnail dans le Disc Menu est réglé sur « Cue up & Play », la lecture débute dès que le positionnement est terminé.
b) Si Settings >SET Key on Thumbnail dans le Disc Menu est réglé sur « Cue up & Play », la pression du bouton PUSH SET a le même effet.

Montage de liste de montage

6

Chapitre

Présentation

Le montage de liste de montage est un montage non destructif dans lequel vos modifications sont effectuées sur des listes de montage sans modifier les données des plans d'origine. Contrairement à la sélection de scènes (montage de listes de plans), qui est un montage de coupures par unités de plans, le montage de liste de montage vous permet de définir des points de montage au sein de plans et d'effectuer un montage par insertion ou par superposition. Les résultats de montage sont traités dans des unités de listes de plans. Le montage à l'aide de la fonction décrite dans ce chapitre, qui est plus avancée que la fonction de sélection de scènes, est appelé « montage de liste de plan » afin de le différencier du montage de listes de plans de la fonction de sélection de scènes. (Il est possible de sauvegarder jusqu'à 99 listes sur un disque, aussi bien des listes de plans que des listes de montage.) L'écran de montage dispose d'une ligne de temps vous permettant de vérifier visuellement les résultats de votre montage, comme l'interface utilisateur d'un système de montage non linéaire.

Vous pouvez effectuer l'ensemble de votre montage sur cet appareil, ou vous pouvez configurer un système de montage avec cet appareil comme enregistreur et un appareil externe comme lecteur (ou utiliser cet appareil comme lecteur) (voir page 42).

Passage aux écrans de montage

Il existe trois écrans de montage.

Ecran EDIT LIST : il s'agit de l'écran initial pour le montage de liste de montage. Il affiche une liste des sous-plans sur le dispositif de montage spécifié.

Ecran du mode PLAYER : cet écran vous permet de sélectionner le plan avec les contenus et de définir les points de montage.

Ecran du mode RECORDER : cet écran vous permet de monter les sous-plans avec les contenus et de les enregistrer.

Comme pour la fonction de sélection de scènes, les plans dans les écrans de montage sont traités comme des sous-plans.

Remarques

• Le montage de liste de montage n'est pas pris en charge pour les disques avec des formats mélangés.
• La fonction de sélection de scènes n'est pas disponible dans les écrans de montage de liste de montage.
• Lorsqu'un écran de montage de liste de montage est affiché, les signaux ne sont pas émis par les connecteurs SDSDI OUT et COMPOSITE OUT.
• Lorsque V INPUT à la page P1 VIDEO du menu de fonction est réglé sur « i.LINK » et PLAYER SEL dans l'Edit Menu sur « external », le montage ne peut pas être effectué.
• Le nombre maximum de plans pouvant être enregistrés sur un disque est 300, données vocales comprises. Les disques contenant 300 plans enregistrés ne peuvent pas être utilisés comme disques de montage. (« REC INH. ! » apparaît dans la section d'affichage des données de temps.)

Pour passer de l'écran de lecture de plans à ces trois écrans, utilisez les touches ① EDIT, ② PLAYER, et ③

RECORDER. Comme indiqué sur la figure suivante,

l'appareil passe à l'écran correspondant à chaque fois que vous appuyez sur une touche.

Lorsqu'un sous-plan est sélectionné dans l'écran EDIT LIST, vous pouvez passer à l'écran Clip List (Trim) en appuyant sur la touche RECALL. (Pour revenir à l'écran EDIT LIST, appuyez sur la touche RETURN.)

Remarque

Chaque écran de montage montre l'affichage lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.

Ecran du mode RECORDEREcran du mode PLAYER
a) Vous revenez à l'écran de lecture de plans même si vous appuyez sur la touche EJECT pour éjecter le disque.

Parties des écrans de montage

Ecran EDIT LIST

Edit Mode PLAYER Audio VOLI OUT REORDER Cp Tin EDIT LIST Power SLIP Mode AVENUE OVERALL 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

①Liste de plans

Affiche une liste des sous-plans sur le dispositif de montage spécifié. Le sous-plan sélectionné est mis en surbrillance.

Les propriétés de plan suivantes sont affichées pour chaque sous-plan.

IN : point In

OUT : point Out

Audio IN/Voice IN : point In audio ou voix

DUR : durée (du point In au point Out)

Total : durée totale de tous les sous-plans sur la ligne de temps.

Clip name : nom du plan

Clip Title1 : titre 1 du plan

Clip Title2 : titre 2 du plan

Audio level : niveau audio

② Cible du montage de lecteur

Affiche la cible du montage de lecteur sélectionnée avec EDIT PRESET dans l'Edit Menu.

CLIP : plan (données vidéo et audio)

VOICE : audio (données audio, indépendantes de tout plan)

CLIP VOICE : Clip et Voice

③Mode de montage

Affiche le mode de montage sélectionné avec EDIT MODE dans l'Edit Menu.

INSERT : mode insertion

OVERLAY : mode superposition

DELETE : mode suppression

④ Ligne de temps

Affiche les sous-plans le long de l'axe temporel. La durée totale de tous les sous-plans est affichée dans le champ Total. Le sous-plan sélectionné dans la liste de plans est mis en surbrillance.

Vous pouvez agrandir ou réduire l'échelle temporelle de la ligne de temps en appuyant sur la touche + TRIM ou -TRIM.

⑤ Affichage de la ligne de temps à une échelle réduite

Ecran du mode PLAYER (lorsque PLAYER SEL est réglé sur « disc(clip) ») ^1)

Edit Model PLAYER RECORDER EEDIT LIST Video Audio 1 2 3 4 5 6 7 VISUER TRIMM/0018 Clip name: C8804 Clip Title1 (Name) Clip Title2 (Name) DUR: Date: 04-May-2009 09:28 Rec Device: RDW-HD1500(SR-03022) IN OUT DUR 00:02:11:29 00:03:14:17 00:01:02:18 TCR 00:02.49:26 CLIP 004/018

1) Quand PLAYER SEL dans l'Edit Menu est réglé sur « external », l'écran du mode PLAYER est toujours affiché en plein écran.

①Ligne de temps

Affiche les plans d'un disque le long d'un axe temporel. Le plan actuellement sélectionné est mis en surbrillance. Vous pouvez agrandir ou réduire l'échelle temporelle de la ligne de temps en appuyant sur la touche + TRIM ou -TRIM.

②Marque du point In

Affiche sur la ligne de temps la position du point In du plan actuellement sélectionné.

③Ligne de lecture

Affiche sur la ligne de temps la position actuelle de l'image dans la visionneuse.

④Marque du point Out

Affiche sur la ligne de temps la position du point Out du plan actuellement sélectionné.

⑤ Cible du montage de lecteur

Affiche la cible du montage de lecteur sélectionnée avec EDIT PRESET dans l'Edit Menu.

CLIP : plan (données vidéo et audio)

VOICE : audio (données audio, indépendantes de tout plan)

CLIP VOICE : Clip et Voice

⑥ Mode de montage

Affiche le mode de montage sélectionné avec EDIT MODE dans l'Edit Menu.

INSERT : mode insertion

OVERLAY : mode superposition

DELETE : mode suppression

⑦ Affichage de la ligne de temps à une échelle réduite

⑧ Affichage de la visionneuse/des miniatures

Affiche une liste de miniatures des plans sur un disque. Vous pouvez utiliser les fonctions extension et chapitre pour étendre ou rechercher dans les miniatures de la liste de miniatures.

Les propriétés de plan suivantes sont affichées pour plan actuellement sélectionné.

Clip name : nom du plan

Clip Title1 : titre 1 du plan

Clip Title2 : titre 2 du plan

DUR : durée (du point de début au point de fin)

Date : date et heure d'enregistrement

Rec Device : dispositif ayant enregistré le plan

OK/NG/KP (KEEP) : flag de plan (si défini, le témoin correspondant s'allume)

IN : point In

OUT : point Out

DUR : durée (du point In au point Out)

Ecran du mode RECORDER

① Affichage de la visionneuse/des miniatures

Affiche la vidéo du sous-plan actuellement sélectionné, ou une liste de miniatures des sous-plans sur le dispositif ou support de montage spécifié. Vous pouvez utiliser la fonction extension pour étendre à l'intérieur des vignettes de la liste des vignettes.

Les propriétés de plan suivantes sont affichées pour plan actuellement sélectionné.

Clip name : nom du plan

Clip Title1 : titre 1 du plan

Clip Title2 : titre 2 du plan

DUR : durée (du point de début au point de fin)

Date : date et heure d'enregistrement

Rec Device : dispositif ayant enregistré le plan

OK/NG/KP (KEEP) : flag de plan (si défini, le témoin correspondant s'allume)

IN : point In

OUT : point Out

DUR : durée (du point In au point Out)

② Cible du montage de lecteur

Affiche la cible du montage de lecteur sélectionnée avec EDIT PRESET dans l'Edit Menu.

CLIP : plan (données vidéo et audio)

VOICE : audio (données audio, indépendantes de tout plan)

CLIP VOICE : Clip et Voice

③ Mode de montage

Affiche le mode de montage sélectionné avec EDIT MODE dans l'Edit Menu.

INSERT : mode insertion

OVERLAY : mode superposition

DELETE : mode suppression

④ Ligne de temps

Affiche le long d'un axe temporel les sous-plans cibles de montage. Le sous-plan actuellement sélectionné est mis en surbrillance.

Vous pouvez agrandir ou réduire l'échelle temporelle de la ligne de temps en appuyant sur la touche + TRIM ou -TRIM.

⑤Marque du point In

Affiche sur la ligne de temps la position du point In du sous-plan actuellement sélectionné.

⑥ Ligne de lecture

Affiche sur la ligne de temps la position actuelle de l'image dans la visionneuse.

⑦Marque du point Out

Affiche sur la ligne de temps la position du point Out du sous-plan actuellement sélectionné.

⑧ Affichage de la ligne de temps à une échelle réduite

Affichage de l'Edit Menu

Alors que l'un des écrans de montage est affiché, appuyez sur la touche MENU.

Pour revenir à l'écran d'origine, appuyez sur la touche RETURN.

Edit Menu

L'Edit Menu permet les opérations et réglages suivants. (Le réglage d'usine par défaut est souligné dans la colonne Opération/Réglage.)

Option Opération/Réglage
Load Clip List Charge une liste de montage dans la mémoire de l'appareil.
Save Clip List as... Enregistre une liste de montage sur le disque sous un nom spécifié.
Clear Clip List Supprime la liste de plans actuelle.
Option	Opération/Réglage
PLAYER SEL Sélectionne la source des plans à utiliser comme contenu.disc(clip): plans (données vidéo et audio) sur un disque introduit dans l'enregistreurexternal: dispositif externedisc(voice): audio (données audio, à distinguer des plans) sur un disque introduit dans l'enregistreurSxS: plans (données vidéo et audio) sur une carte mémoire SxS introduite dans l'enregistreurVous pouvez afficher cette option sans afficher le menu (opération de raccourci). Pour cela, appuyez sur la touche PLAYER tout en maintenant la touche SHIFT enfoncée sur l'écran EDIT LIST ou RECORDER.RemarqueLes réglages « disc(voice) » et « SxS » s'affichent lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.
EDIT PRESET Sélectionne la cible du montage de lecteur.Clip: plan (données vidéo et audio)Voice: audio (données audio, indépendantes de tout plan)Clip + Voice: Clip et VoiceVous pouvez afficher cette option sans afficher le menu (opération de raccourci). Pour cela, appuyez sur la touche RECORDER tout en maintenant la touche SHIFT enfoncée sur un écran de montage.RemarquesCeci ne s'affiche que lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.Cette option est toujours réinitialisée sur « Clip » lorsque cet appareil est missous tension. Les réglages « Voice » et « Clip + Voice » ne sont pas sauvegardés.Lorsque EDIT MODE est réglé sur « delete » (mode suppression), le réglage EDIT PRESET est désactivé, et les indicateurs « CLIP » et « VOICE » ne sont pas affichés sur l'écran de montage.
INPUT VOICE CH Sélectionne le canal d'entrée audio.CH 1 à CH 8RemarqueCeci ne s'affiche que lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.
OUTPUT VOICE CH Sélectionne le canal de sortie pour une piste vocale.CH 1 à CH 8RemarquesCeci ne s'affiche que lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.Le réglage actuel de cette option au début du montage est appliqué à la totalité de la liste de montage. Il n'est pas possible de modifier ce réglage pour différents segments de données vocales.
EDIT MODE	Lorsque EDIT PRESET est réglé sur « Voice », ceci est fixé sur « overlay ».insert: mode insertionoverlay: mode superpositiondelete: mode suppression
EDIT POINT Sélectionne le traitement de la lecture audio aux points de montage. (Les options sont identiques à celles de l'option du menu de configuration 320.)cut: effectuer un montage de coupures (des discontinuités audio peuvent en résulter au point de montage).fade: commencer et terminer par un fondu.
Set Start Time Code Définit le code temporel de début.
P-ROLL TIME	Définit le temps de lancement. (Les options sont identiques à celles de l'option du menu de configuration 001.)0 Sec à 5 Sec à 30 Sec: définissez le temps de lancement entre 0 et 30 secondes par étapes de 1 seconde. (Un temps de lancement de 5 secondes minimum est recommandé.)
Option Opération/Réglage
Audio Level Définit le niveau audio pour les do	données audio et les données de voix hors champ. - , -80 dB à 0 dB à 12 dB: peut être défini en unités d’1 dB dans la plage de - à 12 dB.RemarqueCeci ne s’affiche que lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.

Opérations dans les écrans de montage

Pour sélectionner un plan ou un sous-plan dans l'écran EDIT LIST

Exécutez l'une des actions suivantes.

• Tournez le bouton PUSH SET.
- Appuyez sur la touche /MARK1 ou /MARK2.

Pour basculer entre la visionneuse et l'affichage des miniatures dans les écrans des modes PLAYER et RECORDER

Appuyez sur la touche THUMBNAIL/ESSENCE MARK. A chaque pression, l'écran bascule entre la visionneuse et l'affichage des miniatures.

Voir page 75 pour plus d'informations sur les opérations à l'écran lorsque les miniatures sont affichées.

Remarque

Quand PLAYER SEL dans l'Edit Menu est réglé sur « external », l'écran du mode PLAYER est toujours affiché en plein écran.

Pour agrandir ou réduire l'échelle temporelle de la ligne de temps

Pour agrandir l'échelle, appuyez sur la touche + TRIM. Pour la réduire, appuyez sur la touche – TRIM.

Opérations de montage

Modes de montage

Cette section explique comment les contenus du lecteur sont ajoutés à la ligne de temps de l'enregistreur, qui est la cible de montage, dans les différents modes de montage.

Lors du montage en mode suppression, vous pouvez supprimer une plage spécifiée sur la ligne de temps de l'enregistreur.

Montage en mode insertion

Lors du montage en mode insertion, les contenus du lecteur sont ajoutés en tant que sous-plans à des positions spécifiées sur la ligne de temps de l'enregistreur. Les sousplans (ou parties de sous-plans) à la position d'insertion et après sont repoussés vers la fin de la ligne de temps. La figure suivante illustre un exemple typique de montage à 3 points.

Montage en mode superposition

Lors du montage en mode superposition, les contenus du lecteur sont ajoutés en tant que sous-plans à des positions spécifiées sur la ligne de temps de l'enregistreur et les contenus déjà présents sont écrasés. La figure suivante illustre un exemple typique de montage à 3 points.

Montage par remplacement

Lors du montage par insertion, si vous spécifiez les quatre points de montage, la plage spécifiée de la ligne de temps de l'enregistreur est remplacée par les contenus du lecteur.

Montage en mode suppression

Pendant le montage en mode suppression, tous les plans et audio d'une plage spécifiée sur la ligne de temps de l'enregistreur sont supprimés.

Pour spécifier une plage à supprimer, spécifiez les points In et Out dans la liste de montage sur l'écran du mode RECORDER.

Remarques

- Si seul un point In est spécifié, la plage du point In à la fin de la liste de montage sera supprimée.

• Lors du montage en mode suppression, le réglage EDIT PRESET est désactivé.
• Lorsque le montage en mode suppression est sélectionné, vous ne pouvez pas basculer de l'écran du mode RECORDER à l'écran du mode PLAYER ou à l'écran EDIT LIST. Pour basculer sur un autre écran, réglez EDIT MODE sur un autre réglage que « delete » pour annuler le montage en mode suppression.

Ligne de temps de l'enregistreur C0001 C0002 C0003 VO1 (P0001) Point In Point Out Ligne de temps de l'enregistreur (résultats de montage) C0001 C0002 C0003 VO1 (P0001) VO2 (P0001)

Exécution des montages

Avant de commencer, insérez dans cet appareil un disque inscriptible contenant des plans enregistrés. Si vous avez l'intention d'utiliser un système à deux appareils avec un lecteur externe, insérez dans le lecteur une cassette ou un disque contenant les contenus enregistrés.

Voir page 42 pour plus d'informations sur les connexions dans un système de montage à deux appareils.

1 Dans l'écran de lecture de plans, appuyez sur la touche EDIT.

L'affichage passe à l'écran EDIT LIST.

2 Sélectionnez Load Clip List dans l'Edit Menu, puis chargez la liste de montage cible de montage en la sélectionnant dans la liste qui s'affiche.

Si vous continuez le montage sans charger de liste de montage à ce moment-là, enregistrez plus tard (après avoir effectué l'opération AUTO EDIT à l'étape 10) un résultat de montage.

3 Sélectionnez PLAYER SEL dans l'Edit Menu puis sélectionnez le dispositif ou support contenant les contenus cibles de montage en sélectionnant l'une des options suivantes.

• disc(clip)
- external (uniquement pour une configuration de système de montage à deux appareils)
• disc(voice)
• SxS

4 Appuyez sur la touche PLAYER.

L'affichage passe à l'écran du mode PLAYER et une liste des plans apparaît, affichant les plans du dispositif ou support sélectionné à l'étape 3.

Pour sélectionner des plans à partir d'une liste de miniatures

Passez à l'affichage des miniatures en appuyant sur la touche THUMBNAIL, puis sélectionnez un plan. Ensuite, appuyez sur le bouton PUSH SET ou la touche SET pour revenir à l'affichage de la visionneuse.

Remarque

Lorsque PLAYER SEL est réglé sur « external » dans l'Edit Menu, vous pouvez sélectionner un plan de la liste de miniatures uniquement si le dispositif connecté est un dispositif de la série PDW.

5 Utilisez les touches PLAY, PAUSE et STOP et la molette accéléatrice/rotative pour lire le plan, et définissez les points de montage dans le plan.

Pour agrandir ou réduire l'échelle de la ligne de temps

Appuyez sur la touche + TRIM ou -TRIM.

Pour définir le point In ou Out

Appuyez sur la touche ENTRY tout en maintenant enfoncée la touche IN ou OUT.

Pour passer au point In ou Out

Appuyez sur la touche GOTO tout en maintenant enfoncée la touche IN ou OUT.

Pour régler la position du point In ou Out

Appuyez sur la touche – TRIM ou + TRIM tout en maintenant enfoncée la touche IN ou OUT.

Pour supprimer le point In ou Out

Appuyez sur la touche DELETE tout en maintenant enfoncée la touche IN ou OUT.

Pour récupérer un point In ou Out supprimé

Appuyez sur la touche RECALL tout en maintenant enfoncée la touche IN ou OUT.

6 Appuyez sur la touche RECORDER.

L'affichage passe à l'écran du mode RECORDER et les sous-plans dans la liste de montage chargée à l'étape 2 s'affichent.

Lorsqu'il n'y a aucun sous-plan

Les sous-plans ne sont pas affichés lorsqu'une nouvelle liste de montage est chargée et lorsqu'aucune liste de montage n'est chargée.

7 Sélectionnez EDIT MODE dans l'Edit Menu pour sélectionner le mode de montage (voir page 115).

8 Utilisez les touches PLAY, PAUSE et STOP et la molette accélératrice/rotative pour lire la liste de montage, et définissez les points de montage dans la liste de montage (voir l'étape 5).

Lorsqu'il n'y a aucun sous-plan

Cette opération n'est pas nécessaire car les points de montage ne peuvent pas être définis.

Si vous sautez la définition des points de montage Le contenu est ajouté à l'emplacement de la ligne de lecture.

Pour agrandir ou réduire l'échelle de la ligne de temps

Appuyez sur la touche + TRIM ou -TRIM.

Pour modifier les transitions audio aux points de montage

Sélectionnez EDIT POINT dans l'Edit Menu puis sélectionnez « cut » ou « fade » (fondu au début et à la fin).

Remarque

Selon la combinaison du mode de montage et de la définition des points de montage, il se peut que le montage ne puisse pas être exécuté. Dans ce cas, la touche DELETE clignote. Supprimez l'un des points de montage et vérifiez que la touche DELETE n'est pas allumée.

9 Appuyez sur la touche PREVIEW.

L'écran de montage passe à la visionneuse plein écran, qui lit la section de montage, y compris les sections de lancement et de post-roulement.

Pour réinitialiser les points de montage, répétez les étapes 5 à 9.

Plage d'exécution de l'aperçu

La figure suivante illustre la plage d'exécution de l'aperçu pour un exemple où les points In et Out ont été définis dans le contenu C0225, et où le contenu C0225 a ensuite été inséré dans le sous-plan C0002.

C0001 C0002 C0225 C0003 ② ③ ①

①Plage d'exécution de l'aperçu
②Temps de lancement
③Temps de post-roulement

1) Lorsque PLAYER SEL dans l'Edit Menu est réglé sur « disc(clip) », « disc(voice) » ou « SxS » : 3 secondes

Lorsque PLAYER SEL dans l'Edit Menu est réglé sur « external » : la durée spécifiée par P-ROLL TIME dans l'Edit Menu.

Remarque

Lorsque PLAYER SEL dans l'Edit Menu est réglé sur « external » et EDIT MODE sur « insert », la section de post-roulement n'est pas lue.

10 Appuyez sur la touche AUTO EDIT.

La plage de plans spécifiée à l'étape 5 est ajoutée à la liste de montage dans le mode de montage spécifié à l'étape 7 et la liste de montage mise à jour est enregistrée automatiquement.

Si vous n'avez pas chargé de liste de montage à l'étape 2, utilisez la commande Save Clip List as... dans l'Edit Menu pour enregistrer la liste de montage (voir page 92).

Lorsque deux points de montage ou moins ont été définis, l'écran de montage passe à la lecture plein écran d'une section jusqu'à ce que la section de montage soit confirmée, y compris les sections de lancement et de post-roulement.

Remarque

Les sections de lancement et de post-roulement ne sont pas lues lorsque PLAYER SEL dans l'Edit Menu est réglé sur « external ».

Si vous avez commencé un montage ouvert

Si vous avez commencé un montage ouvert (en définissant le contenu et les points In de la liste de montage uniquement), alors lancez une lecture sur le moniteur vidéo en guettant une image à utiliser comme fin du contenu. Lorsque l'image apparaît, appuyez sur la touche ENTRY tout en maintenant la touche OUT enfoncée, ou appuyez sur la touche STOP.

11 Pour ajouter davantage de contenu, répétez les étapes 3 à 10.

Pour vérifier les résultats du montage

Pour vérifier les résultats du montage après un montage automatique, appuyez sur la touche PREVIEW tout en maintenant la touche SHIFT enfoncée.

L'écran de montage passe à la visionneuse plein écran, qui lit la section de montage, y compris les sections de lancement et de post-roulement.

Plage d'exécution de la vérification

La figure suivante illustre la plage d'exécution de la vérification pour un exemple où les points In et Out ont été définis dans le contenu C0225, et où le contenu C0225 a ensuite été inséré dans le sous-plan C0002.

C0001 C0002 C0225 C0003 ② ③ ①

① Plage d'exécution de la vérification
② Temps de lancement : 3 secondes
③ Temps de post-roulement : 2 secondes

Plage d'enregistrement lorsque PLAYER SEL est réglé sur « external »

La plage d'enregistrement sur le disque figure entre 2 secondes avant le point In et 2 secondes après le point Out.

Remarque

L'opération de montage ne se termine pas en cas d'interruption de code temporel dans la plage décrite ci-dessus.

Pour ajuster les points In et Out des sous-plans (découpage)

1 Dans l'écran EDIT LIST, sélectionnez un sous-plan.
2 Appuyez sur la touche RECALL.

L'écran Clip List (Trim) apparaît.

Clip List (Trim) TCR 00:05.17:20 CLIP 007/018 SUB CLIP 003/003 Total 00:01.29:27 DUR 00:00.40:21 IN 00:05.17:20 OUT 00:05.58:11 AUDIO IN +0:00.02:00

Pour afficher une liste des opérations que vous pouvez effectuer sur les points In et Out Appuyez sur la touche MENU.

3 Lorsque vous trouvez le point que vous souhaitez définir comme point de début, sélectionnez « IN » puis appuyez sur le bouton PUSH SET.

Le code temporel du nouveau point In apparaît dans l'affichage du code temporel et les affichages Total (durée totale) et DUR (durée du plan) sont mis à jour.

4 Lorsque vous trouvez le point que vous souhaitez définir comme point de fin, sélectionnez « OUT » puis appuyez sur le bouton PUSH SET.

Le code temporel du nouveau point Out apparaît dans l'affichage du code temporel et les affichages Total (durée totale) et DUR (durée du plan) sont mis à jour.

Pour vous positionner sur le point In ou le point Out

Affichez l'Edit Menu, sélectionnez Cue up Inpoint ou Cue up Outpoint puis appuyez sur le bouton PUSH SET.

Pour annuler le réglage du point In ou du point Out Affichez l'Edit Menu, sélectionnez Reset Inpoint ou Reset Outpoint puis appuyez sur le bouton PUSH SET. Le réglage du point In ou du point Out revient à la valeur précédente.

5 Appuyez sur la touche AUTO EDIT.

Le sous-plan d'origine est remplacé par la plage spécifiée aux étapes 3 et 4 et la liste de montage mise à jour est enregistrée automatiquement.

Si aucune liste de montage n'a été chargée, utilisez la commande Save Clip List as... dans l'Edit Menu pour enregistrer la liste de montage (voir page 92).

6 Répétez les étapes 1 à 5 selon le besoin.

Réalisation d'un montage de voix hors champ

Conditions d'utilisation des fonctions de montage de voix hors champ

Pour utiliser les fonctions de montage de voix hors champ, la clé de mise à jour du logiciel PDBZ-UPG03 Sony pour PDW-HR1 ou la carte optionnelle PDBK-MK1 doit être installée.

Les fonctions de montage de voix hors-champ prises en charge par la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1

Les fonctions suivantes sont prises en charge.

• Fonction de vidéo de voix hors champ d'abord
• Fonction d'audio de voix hors champ d'abord
• Fonction d'ajustement du niveau audio
• Fonction de montage par division audio
• Fonction de montage de déplacement de voix
• Fonction de mélange des signaux de sortie de données audio/vocales

Compatibilité des disques de montage de voix hors champ

Le tableau suivant montre la compatibilité des disques de montage de voix hors champ utilisés sur différents périphériques XDCAM.

a) Mettez à jour vers la dernière version.

Nom de modèle Opérations prises en charge
PDW-HR1 (version 1.66 ou supérieure) a)	Enregistrement et lecture de plansLecture de listes de montage contenant des données vocalesCréation et lecture de listes de montage ne contenant pas de données vocalesLecture et écriture de fichiers via des connexions FAM et FTP
PDW-F1600/ HD1500 (version 1.63 ou supérieure) a)
PDW-F800/700 (version 1.63 ou supérieure) a)
PDW-U1 (version 2.3.0 ou supérieure) a)	Lecture et écriture de fichiers via une connexion VFAM
PDW-510/510P —	RemarqueSi vous insérez un disque contenant des données de voix hors champ puis modifiez un nom de fichier, le message « DIFF. INDEX » peut apparaître. Dans ce cas, il peut être impossible pour les périphériques XDCAM prenant en charge les disques de montage de voix hors champ de lire ou écrire des fichiers sur ce disque. N'utilisez pas de disques de montage de voix hors champ sur ces périphériques.
PDW-530/530P
PDW-539P
PDW-1500
PDW-V1
PDW-R1
PDW-D1
Nom de modèle O	Opérations prises en charge
PDW-F350/F355	—RemarqueSi vous insérez un disque contenant des données de voix hors champ, « NO SUPPORT » ou « ILL INDEX » apparaît et la lecture est impossible. N'utilisez pas de disques de montage de voix hors champ sur ces périphériques.
PDW-F330/F335
PDW-F70/F75
PDW-F30
PDW-70MD/75MD

Contactez un représentant commercial Sony pour plus d'informations sur la prise en charge des fonctions de montage de voix hors champ par les périphériques XDCAM et sur les versions des logiciels d'application XDCAM.

Présentation

Vous pouvez ajouter un récit ou tout autre contenu audio en le faisant se chevaucher avec l'audio des sous-plans précédemment montés (montage de voix hors champ).

Piste vidéo C0001 C0002 C0003 Piste audio C0001 C0002 C0003 Piste vocale P0001 P0002 Audio de chevauchement (sous-plan contenant des données audio uniquement) Audio ajouté à la ligne de temps

Les opérations suivantes sont possibles lors du montage de voix hors champ.

Vidéo de voix hors champ d'abord : après le montage d'un sous-plan (données audio et vidéo), ajoutez l'audio de voix hors champ de chevauchement.

Audio de voix hors champ d'abord : après l'enregistrement de l'audio de voix hors champ (données vocales), montez le sous-plan.

Ajustement du niveau audio : ajustez le niveau des données audio et vocales pour l'intégralité du plan.

Montage par division audio : découpez le point In audio par rapport au point In vidéo, pour des effets dans lesquels l'audio commence avant ou après le point de montage vidéo.

Montage de déplacement de voix : déplace la position des données vocales par rapport à un sous-plan vidéo et audio.

Préparatifs

1 Raccordez l'équipement que vous souhaitez utiliser pour recevoir les données vocales de chevauchement

(un microphone par exemple) à un connecteur, tel que le connecteur ANALOG AUDIO INPUT 1 ou 2.

2 Si vous raccordez un microphone au connecteur ANALOG AUDIO INPUT 1 ou 2, réglez les options suivantes selon le besoin.

• Interrupteur MIC POWER (+48V) 1 ou 2
• Option du menu de maintenance M37 : AUDIO CONFIG
• Options du menu de configuration 834, 839, 840 et 841

Pour ajouter de l'audio de voix hors champ à un plan

1 Effectuez l'une des opérations suivantes pour préparer une liste de montage cible de montage.

• Sélectionnez Load Clip List dans l'Edit Menu et chargez la liste de montage cible à partir de la liste qui s'affiche.
• Créez une nouvelle liste de montage (voir page 116).

2 Réglez les options suivantes dans l'Edit Menu.

PLAYER SEL : external

EDIT PRESET : Voice

INPUT VOICE CH : le canal auquel vous avez raccordé le microphone ou l'autre périphérique d'entrée (CH 1 par exemple)

OUTPUT VOICE CH : le canal sur lequel vous allez enregistrer les données vocales (CH 8 par exemple)

3 Appuyez sur la touche RECORDER pour passer à l'écran du mode RECORDER.
4 Définissez les points In et Out (voir page 117) et indiquez la plage dans laquelle vous allez ajouter la voix hors champ (durée des données vocales).

Remarque

Lorsque vous souhaitez utiliser la fonction de vidéo de voix hors champ d'abord, réglez la durée des données vocales sur trois minutes ou moins. La durée ne peut pas être réglée sur une valeur supérieure à trois minutes.

La touche AUTO EDIT commence à clignoter.

5 Appuyez sur la touche AUTO EDIT et faites entrer la voix hors champ en provenance du microphone ou de l'autre périphérique.

L'écran de montage passe à l'affichage plein écran et le segment de montage est lu. Les données texte suivantes sont superposées sur l'affichage du moniteur vidéo.

TCR 00:04.47.07* CNT -0:00.05.00 R AUTO EDIT Indicateur montrant que le montage est en cours d'exécution Temps de lancement/temps d'exécution du montage

Lorsque le montage audio se termine, l'écran passe de l'affichage plein écran à l'écran du mode RECORDER.

6 Vérifiez qu'un sous-plan VO n (n : 1, 2, 3, ...) a été ajouté à la piste vocale sur la ligne de temps.

Video 1 2 3 4 Audio Voice VO 1 Sous-plan nouvellement ajouté (données vocales)

7 Répétez les étapes 3 à 6 selon le besoin.

Remarque

99 sous-plans de données vocales au maximum peuvent être enregistrés dans une seule liste de montage.

8 Lisez le segment de montage et vérifiez l'audio.

Vous pouvez contrôler l'audio des données vocales à ±1 fois la vitesse normale.

Pour ajouter un plan à l'audio de voix hors champ

1 Sélectionnez Load Clip List dans l'Edit Menu et sélectionnez « New File » (nouvelle liste de montage) dans la liste qui s'affiche.

2 Réglez les options suivantes dans l'Edit Menu.

PLAYER SEL : external

EDIT PRESET : Voice

INPUT VOICE CH : le canal auquel vous avez raccordé le microphone ou l'autre périphérique d'entrée (CH 1 par exemple)

OUTPUT VOICE CH : le canal sur lequel vous allez enregistrer les données vocales (CH 8 par exemple)

3 Appuyez sur la touche RECORDER pour passer à l'écran du mode RECORDER.

La touche AUTO EDIT commence à clignoter.

4 Appuyez sur la touche AUTO EDIT et faites entrer la voix hors champ en provenance du microphone ou de l'autre périphérique.

Si vous effectuez un montage avec la fonction de vidéo de voix hors champ d'abord, vous pouvez enregistrer trois minutes de données vocales ou plus.

Pour arrêter l'enregistrement

Effectuez l'une des opérations suivantes.

• Appuyez sur la touche ENTRY tout en maintenant enfoncée la touche OUT.
• Appuyez sur la touche STOP.

5 Vérifiez qu'un sous-plan VO 1 et un sous-plan de données audio et vidéo vide ont été ajoutés à la ligne de temps.

Video 1 Audio Voice VO 1

6 Montez le sous-plan 1 (voir page 116).

Pour ajuster les niveaux audio

La figure suivante montre les données vocales ajustées sur un niveau relativement élevé et les données audio qui chevauchent les données vocales réglées sur un niveau relativement faible. Vous pouvez ajuster les niveaux relatifs des données audio et des données vocales de cette façon pour l'intégralité du plan.

1 Dans l'écran EDIT LIST, sélectionnez le sous-plan pour lequel vous souhaitez ajuster le niveau audio (plusieurs sélections possibles).

2 Dans l'Edit Menu, sélectionnez Audio Level puis appuyez sur le bouton PUSH SET.

Un bouton fléché pour l'ajustement du niveau audio apparaît.

Le niveau audio original du sous-plan est affiché en tant que « 0dB ».

3 Effectuez l'une des opérations suivantes pour modifier le niveau audio.

• Appuyez sur le bouton PUSH SET.
- Appuyez sur la touche /MARK1 ou /MARK2.
- Mettez la molette accélératrice/rotative en mode image par image (témoin JOG : allumé) puis tournez la molette.

Vous pouvez ajuster le niveau en unités d'1 dB dans la plage de - (silencieux), -80dB à 0dB à 12dB.

4 Appuyez sur le bouton PUSH SET.
5 Lorsque « OK » est sélectionné, appuyez sur le bouton PUSH SET.

La touche AUTO EDIT commence à clignoter.

6 Appuyez sur la touche AUTO EDIT.

Ceci confirme la modification de niveau audio.

7 Appuyez sur la touche PREVIEW pour lire le segment de montage et vérifier le niveau audio.

Pour effectuer un montage par division audio

La figure suivante montre l'exemple d'un sous-plan C0002 avec le point In audio découpé +2 secondes après le point In vidéo. Dans ce type de montage par division audio, vous pouvez obtenir des effets dans lesquels l'audio commence jusqu'à ± 2 secondes avant ou après le point de montage vidéo.

Remarque

Lorsque EDIT PRESET dans l'Edit Menu est réglé sur « Clip » ou « Clip + Voice », il n'est pas possible d'effectuer d'autres opérations de montage dans des segments ayant fait l'objet d'un montage par division audio.

Piste vidéo C0001 C0002 Piste audio C0001 C0002 ±2 secondes Plage de découpage de montage par division audio

1 Dans l'écran EDIT LIST, sélectionnez le sous-plan pour lequel vous souhaitez effectuer un montage par division audio.

Pour réaliser les opérations dans l'écran Clip List (Trim)

Après avoir effectué l'étape 1, appuyez sur la touche RECALL pour basculer vers l'écran Clip List (Trim).

Remarque

Lorsque plusieurs sous-plans sont sélectionnés, seul le sous-plan à l'emplacement du curseur devient la cible du montage. (La sélection est désactivée pour les sous-plans qui ne sont pas ciblés.)

2 Appuyez sur la touche + TRIM ou - TRIM tout en maintenant la touche GOTO enfoncée.

Alternativement, tournez le bouton PUSH SET tout en maintenant la touche GOTO enfoncée.

Le point In audio est découpé d'une image et la touche AUTO EDIT commence à clignoter.

Remarque

Dans l'écran Clip List (Trim), il n'est pas possible de modifier le point In d'un sous-plan ayant une caractéristique de voix hors champ.

3 Appuyez sur la touche AUTO EDIT.

Les résultats du montage par division audio sont confirmés.

Pour déplacer la position des données vocales

Utilisez la procédure suivante pour déplacer le point In des données vocales d'un sous-plan. Vous pouvez déplacer les données vers n'importe quelle position depuis la première image jusqu'à la dernière image du sous-plan.

Remarques

• Le mouvement des données vocales est effectué en mode superposition. Si des données vocales existent déjà à la position où vous les placez, elles sont écrasées.
• Si le sous-plan contient une section vide sans données vidéo, audio ou vocales enregistrées, la section vide est supprimée lorsque vous déplacez les données vocales.

1 Sur l'écran EDIT LIST, sélectionnez le sous-plan qui contient les données vocales à déplacer.

Pour réaliser les opérations dans l'écran Clip List (Trim)

Après l'étape 1, appuyez sur la touche RECALL pour basculer vers l'écran Clip List (Trim).

2 Appuyez sur la touche + TRIM ou – TRIM tout en maintenant la touche GOTO enfoncée.

Alternativement, tournez le bouton PUSH SET tout en maintenant la touche GOTO enfoncée.

Le point In vocal se déplace d'une image.

3 Appuyez sur la touche AUDIO EDIT.

Le déplacement des données vocales est confirmé.

Pour configurer le mélange des signaux de sortie de données audio/vocales

Grâce aux réglages du menu de configuration, vous pouvez mélanger les signaux de sortie de données vocales et audio avec les signaux de sortie des canaux déterminés (1 à 8).

1 Réglez MIX/SWAP à la page P2 AUDIO du menu de fonction sur « ON ».

2 Affichez l'option du menu de configuration 843 AUDIO OUTPUT ARRANGE.

Voir page 148 pour plus d'informations sur le fonctionnement du menu de configuration.

ITEM-843 AUDIO OUTPUT ARRANGE MIX A OUT: 1 3 5 7 MIX B OUT: 2 4 6 8 MIX A: 1 2 3 4 5 6 7 8 *MIX B: 1 2 3 4 5 6 7 8 END Mélange de canaux cibles Canaux de sortie

3 Tournez le bouton PUSH SET pour placer « * » sur MIX A OUT ou MIX B OUT, puis appuyez sur le bouton PUSH SET.

4 Tournez le bouton PUSH SET pour placer « → » sur le canal que vous souhaitez désigner pour le mélange, puis appuyez sur le bouton PUSH SET.

Vous pouvez à présent activer et désactiver le canal de sortie sélectionné.

Pour activer (mettre en surbrillance) ou désactiver le canal de sortie

Effectuez l'une des opérations suivantes.

• Tournez le bouton PUSH SET.
- Appuyez sur la touche de fonction – ou + (F3 ou F4).

Pour confirmer les réglages

Appuyez sur le bouton PUSH SET.

5 Répétez les étapes 3 et 4 pour régler les canaux de sortie nécessaires.
Vous pouvez sélectionner plusieurs canaux pour MIX A OUT et MIX B OUT.
6 Tournez le bouton PUSH SET pour placer « * » sur MIX A OUT ou MIX B OUT, puis appuyez sur le bouton PUSH SET.
7 Tournez le bouton PUSH SET pour placer « → » sur le canal de sortie de données audio/vocales que vous souhaitez désigner pour le mélange, puis appuyez sur le bouton PUSH SET.

Vous pouvez désormais activer ou désactiver le paramètre du canal sélectionné.

8 Répétez les étapes 6 et 7 pour régler les canaux que vous souhaitez mélanger.

Vous pouvez sélectionner plusieurs canaux pour MIX A et MIX B.

9 Appuyez sur la touche de fonction SAVE (F5).

Les réglages sont sauvegardés et l'appareil quitte le mode de réglage.

Les signaux audio et vocaux sont mélangés aux canaux de sortie déterminés.

Pour afficher des plans de vocaux

Insérez dans l'appareil un disque contenant des plans vocaux enregistrés puis appuyez sur la touche DISPLAY dans l'écran de vignettes des plans. Ceci fait basculer l'écran à l'écran des plans vocaux.

Vous pouvez vérifier les plans vocaux enregistrés avec les fonctions de montage de voix hors champ.

Opérations sur les fichiers

Chapitre

7

Présentation

Un ordinateur peut être raccordé à cet appareil et utilisé pour intervenir sur les données enregistrées qui ont été sauvegardées dans des fichiers de données, comme les fichiers de données vidéo ou audio.

Il y a deux façons de raccorder un ordinateur distant.

- Connexion FAM

Raccordez le connecteur (i.LINK) S400 FAM de l'appareil au connecteur i.LINK (IEEE1394) de l'ordinateur distant au moyen d'un câble i.LINK (voir page 38).

- Connexion FTP

Raccordez les connecteurs de réseau de cet appareil à ceux de l'ordinateur distant, à l'aide d'un câble de réseau (voir page 38).

Arborescence des répertoires

La figure ci-contre illustre l'arborescence des répertoires d'un disque telle qu'elle peut s'afficher sur un ordinateur distant.

Remarque

Cette arborescence ne correspond pas à la structure effectivement enregistrée sur le disque.

a) Répertoire racine
b) Uniquement lorsque la sous-option NAMING FORM de l'option du menu de configuration 036 est réglée sur « free »
c) Fichiers générés lorsqu'un montage de voix hors champ est exécuté.

Remarque

La fonction de montage de voix hors champ est activée lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.

(Suite)

Prise en charge du protocole FTPS

L'appareil prend en charge les deux protocoles FTP et FTPS (version de logiciel 3.0 et ultérieure).

L'utilisation du protocole FTPS est recommandée lors de l'utilisation de l'appareil dans un environnement réseau non sécurisé.

Pour utiliser le protocole FTPS, réglez l'option du menu de maintenance M5E : SECURITY LEVEL sur « LEVEL2 ».

Restrictions applicables aux opérations sur les fichiers

Cette section identifie les opérations qui peuvent être exécutées sur les fichiers enregistrés dans chaque répertoire.

Le cas échéant, les tableaux suivants d'opération peuvent distinguer la lecture et l'écriture de la lecture et de l'écriture partielle.

Lecture : les données sont lues dans l'ordre, du début à la fin du fichier.

Lecture partielle : seule une partie des données contenues dans le fichier est lue.

Ecriture : les données sont écrites dans l'ordre, du début à la fin du fichier.

Ecriture partielle : seule une partie des données contenues dans le fichier est écrite.

Remarque

Les opérations telles que la lecture et la lecture partielle sont possibles uniquement si la languette de protection contre l'écriture du disque est en position d'enregistrement autorisé et REC INH à la page HOME du menu de fonction est réglé sur « OFF ».

Répertoire racine

Nom du fichier Contenu Opérations
	Lecture/Lecture partielle	Ecriture/Ecriture partielle	Renommage	Création	Suppression
INDEX.XML Contient des données pour la gestion des contenus sur le disque.	Oui Non Non Non Non
ALIAS XMLa)	Contient les tableaux de conversion pour l'attribution de noms définis par l'utilisateur aux plans et aux listes de plans.	Oui Non Non Non
DISCMETA.XML Contient des métadonnées pour indiquer les propriétés du disque.	Oui Oui	b)	Non Non Non

Nom du fichier	Contenu	Opérations
		Lecture/Lecture partielle	Ecriture/Ecriture partielle	Renommage	Création	Suppression
MEDIAPRO.XML	Contient une liste du contenu sur le disque, des propriétés de base, des informations apparentées et des informations sur les méthodes d'accès.	Oui Non Non Non	Non Non
SYSPRO.XML	Contient des informations sur les réglages de système du périphérique et les réglages de menu.	Oui Non Non Non	Non Non
Autres fichiers Fichiers	ne correspondant pas aux types cités précédemment	– Non – Non –

a) Uniquement lorsque la sous-option NAMING FORM de l'option du menu de configuration 036 est réglée sur « free »
b) Fichiers pouvant être écrits par XDCAM uniquement

- Les répertoires contenus dans le répertoire racine (Clip, Edit, Sub, UserData, General et PROAV) ne peuvent être ni supprimés, ni renommés.

Remarques

- Vous ne pouvez pas créer de répertoire dans le répertoire racine.

Répertoire Clip

Nom du fichier	Contenu	Opérations
		Lecture/Lecture partielle	Ecriture/Ecriture partielle	Renommage	Création	Suppression
C^*.MXF^a)	Fichier de plan créé lors d’un enregistrement (fichier MXF)*: 0001 à 9999	Oui Oui	b), c)	Oui^d)	Oui^b)	Oui^e)
C^*M01.XML^a)	Fichier de métadonnées généré automatiquement lors de la création d’un fichier C^*.MXF.*: 0001 à 9999	Oui Oui	f)	Non^g)	Non^h)	Non^i)
C^*M02.KLV^a)	Fichier de métadonnées d’utilisateur. Ce type de fichier est créé automatiquement pendant l’enregistrement via une connexion FTP ou FAM, lorsque l’appareil reconnaît qu’un fichier MXF contient des métadonnées générées par un périphérique non-XDCAM.*: 0001 à 9999	Oui	Oui^e)	Non^g)	Oui^f)	Oui^i)
Autres fichiers Fichiers ne correspondant pas aux types cités précédemment		– Non – Non –

a) L'appareil peut prendre en charge les fichiers dont les noms sont définis par l'utilisateur dans la partie « C* ».
b) Uniquement les fichiers dont la longueur est égale ou supérieure à 2 secondes, dont le format correspond au format (fréquence du système) et au format d'enregistrement (MPEG HD et nombre de canaux audio) des sections enregistrées sur le disque et qui peuvent être écrits par XDCAM.
c) L'écrasement n'est pas possible.
d) Uniquement lorsque la sous-option NAMING FORM de l'option du menu de configuration 036 est réglée sur « free ».
e) N'importe quel plan peut être sélectionné ou supprimé.
f) Fichiers pouvant être écrits par XDCAM uniquement
g) Lorsque la partie « C* » d'un nom de fichier C*.MXF est modifiée, le fichier C*M01.XML et un fichier C*M02.KLV avec le même nom dans la partie « C* » est aussi automatiquement modifié.
h) Dès lors qu'un fichier C*.MXF est créé, un fichier C*M01.XML avec le même nom dans la partie « C* » est automatiquement créé.

i) Lorsqu'un fichier C*.MXF est supprimé, un fichier C*M01.XML et un fichier C*M02.KLV avec le même nom dans la partie « C* » est aussi automatiquement supprimé.

Remarque

Vous ne pouvez pas créer de sous-répertoires dans le répertoire Clip.

Répertoire Component

Nom du fichier Contenu Opérations
	Lecture/Lecture partielle	Ecriture/Ecriture partielle	Renommage	Création	Suppression
P*.MXF a)	Fichiers de plans audio (fichiers MXF) générés lorsque vous exécutez un montage de voix hors champ sur le PDW-HR1* : 0001 à 0099	Oui	Oui b), c)	Oui e)	Oui b), d)
Autres fichiers Fichiers ne correspondant pas aux types cités précédemment	– Non – Non –

a) La partie « P* » peut être traitée comme un fichier avec un nom défini par l'utilisateur.

b) Fichiers d'une longueur de 2 secondes ou plus et pouvant être écrits par XDCAM uniquement.

c) L'écrasement n'est pas possible.

d) Plusieurs fichiers ne peuvent pas être ouverts simultanément.

e) Uniquement lorsque la sous-option NAMING FORM de l'option du menu de configuration 036 est réglée sur « free ».

f) La sélection et la suppression d'un plan spécifié est possible.

Remarques

• Vous ne pouvez pas créer de sous-répertoires dans le répertoire Component.
• La fonction de montage de voix hors champ est activée lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.

Répertoire Edit

Nom du fichier Contenu Opérations
	Lecture/Lecture partielle	Ecriture/Ecriture partielle	Renommage	Création	Suppression
E^*E01.SMI^a)	Fichier de liste de plans * : 0001 à 0099	Oui Oui	b)	Oui c)	Oui d)
E^*M01.XML^a)	Fichier de métadonnées généré automatiquement lors de la création d’un fichier E^*E01.SMI. * : 0001 à 0099	Oui Oui	b)	Non e)	Non f)
Autres fichiers Fichiers ne correspondant pas aux types cités précédemment		– Non – Non –

a) La partie « E* » peut être changée pour un nom défini par l'utilisateur.

b) Fichiers pouvant être écrits par XDCAM uniquement. L'écriture partielle n'est pas possible.

c) Uniquement lorsque la sous-option NAMING FORM de l'option du menu de configuration 036 est réglée sur « free ».

d) Fichiers pouvant être écrits par XDCAM uniquement

c) Lorsque la partie « E* » d'un nom de fichier « E*01.SM1 » est modifiée, un fichier E*M01.XML avec le même nom de la partie « E* » est également automatiquement modifié.

f) Dès lors qu'un fichier E*E01.SMI est créé, un fichier E*M01.XML avec le même nom dans la partie « E* » est automatiquement créé.

g) Dès lors qu'un fichier E*E01.SMI est supprimé, le fichier E*M01.XML avec le même nom dans la partie « E* » est aussi automatiquement supprimé.

Remarque

Vous ne pouvez pas créer de sous-répertoires dans le répertoire Edit.

Répertoire Sub

Nom du fichier Contenu Opérations
	Lecture/Lecture partielle	Ecriture/Ecriture partielle	Renommage	Création	Suppression
C*S01.MXF a)	Fichier de données AV proxy (MXF)génére automatiquement lors de lacréation d'un fichier C*.MXF.* : 0001 à 9999	Oui Non Non		b)	Non c)
Autres fichiers Fichiers ne correspondant pas aux types cités précédemment	– Non – Non –

a) La partie « C* » peut être changée pour un nom défini par l'utilisateur.
b) Lorsque la partie « C* » d'un nom de fichier C*.MXF est modifiée, un fichier C*S01.MXF avec le même nom dans la partie « C* » est automatiquement créé.
c) Dès lors qu'un fichier C*.MXF est créé, un fichier C*S01.XML avec le même nom dans la partie « C* » est automatiquement créé.
d) Lorsqu'un fichier C*.MXF est supprimé, le fichier C*S01.XML avec le même nom dans la partie « C* » est aussi automatiquement supprimé.

Remarque

Vous ne pouvez pas créer de sous-répertoires dans le répertoire Sub.

Répertoire UserData

Nom du fichier Contenu Opérations
	Lecture/Lecture partielle	Ecriture/Ecriture partielle	Renommage	Création	Suppression
Tous les fichiers Oui Oui			Oui a)	Oui Oui

a) Les noms de fichier UTF-8 peuvent avoir jusqu'à 63 octets de longueur. (En fonction du type de caractère, la longueur des noms de fichier (y compris l'extension) peut être limitée à 21 caractères.)

Le répertoire UserData permet les opérations suivantes.

• Création de répertoire (jusqu'à 62 niveaux, répertoire EulerData compris)
• Suppression et renommage des répertoires

Répertoire General

Nom du fichier Contenu Opérations
	Lecture/Lecture partielle	Ecriture/Ecriture partielle	Renommage	Création	Suppression
Tous les fichiers Oui Oui Oui			a)	Oui Oui

a) Les noms de fichier UTF-8 peuvent avoir jusqu'à 63 octets de longueur. (En fonction du type de caractère, la longueur des noms de fichier (y compris l'extension) peut être limitée à 21 caractères.)

Le répertoire General permet les opérations suivantes.

• Création de répertoire (jusqu'à 63 niveaux, répertoire General compris)
• Suppression et renommage des répertoires

Remarques

• Le nombre maximum de fichiers qu'il est possible de créer sur un disque est 5 000 pour les disques à couche unique et 6 000 pour les disques à double couche (y compris les répertoires dans les deux cas).
• Les noms de fichier et les noms de répertoires peuvent utiliser des lettres, des chiffres et des symboles du jeu de caractères Unicode 2.0 (UTF-8).

Cependant, les caractères de commande et les symboles ^1) suivants ne peuvent pas être utilisés.

• Caractères de commande : U+0000 à U+001F, U+007F
• Symboles : ", *, /, :, <, >, ?, \, |

1) Les codes de caractères suivants ne peuvent pas être utilisés par des connexions FAM. U+010000, U+020000, U+030000, U+040000, U+050000, U+060000, U+070000, U+080000, U+090000, U+0A0000, U+0B0000, U+0C0000, U+0D0000, U+0E0000, U+0F0000, U+100000

Répertoire PROAV

Ce répertoire contient des fichiers individuels enregistrés sur le disque.

Pour afficher le répertoire PROAV, réglez l'option du menu de maintenance M33 : FILE I/F CONFIG > PROAV DISPLAY sur « ENABLE ».

Attribution de titres de plan définis par l'utilisateur

Par défaut, les plans de chaque disque se voient attribuer des noms compris entre C0001.MXF et C9999.MXF. Pour cette raison, deux disques peuvent contenir des plans portant le même nom. La fonction de création automatique de titre vous permet d'attribuer des titres à tous les plans sur plusieurs disques, ce qui facilite la gestion des plans. Par exemple, si les titres TITLE00001 à TITLE00020 sont attribués aux plans C0001.MXF à C0020.MXF sur le disque 1, les titres TITLE00021 à TITLE00037 sont attribués aux plans C0001.MXF à C0017.MXF sur le disque 2.

C0001.MXF C0020.MXF TITLE00002 TITLE00001 TITLE00002 ...... TITLE00020

Plans enregistrés sur le disque 1

C0001.MXF C0002.MXF ...... TITLE00022 TITLE00021 C0017.MXF TITLE00037

Plans enregistrés sur le disque 2

Procédez comme suit pour définir un titre et l'attribuer aux plans enregistrés.

1 Appuyez sur la touche MENU.

2 Tournez le bouton PUSH SET pour sélectionner l'option du menu de configuration 035, et appuyez dessus.

3 Tournez le bouton PUSH SET pour sélectionner « on », et appuyez dessus.

L'écran de création de titres de plan s'affiche.

SETUP RETURN SELECT * TITLE - disable PREFIX - TITLE NUMERIC - 00001 * SAVE EXIT ITEM-035 CLIP TITLE NAMING SELECT *TITLE

4 Tournez le bouton PUSH SET pour déplacer l'astérisque (*) sur la gauche des options de menu vers « TITLE », et appuyez dessus.

L'astérisque indique l'option sélectionnée.

5 Tournez le bouton PUSH SET pour sélectionner « enable », et appuyez dessus.

La fonction de création automatique de titre est activée.

6 Tournez le bouton PUSH SET pour déplacer l'astérisque (*) sur la gauche des options de menu vers l'option à sélectionner, et appuyez dessus.

PREFIX : une ligne jusqu'à 10 caractères. Les caractères autorisés sont les caractères alphanumériques, les symboles (! # \$ % & ' () + , - ; = @ [ ] ^ _ { } \~), et l'espace.

NUMERIC : un numéro à cinq chiffres (00001 à 99999) comme valeur initiale du numéro de série.

7 Tournez le bouton PUSH SET pour sélectionner la position de caractère à régler, et appuyez dessus.

8 Tournez le bouton PUSH SET pour sélectionner le caractère à définir.

9 Répétez les étapes 7 et 8 selon le besoin.

Lorsque vous définissez l'option « NUMERIC », vous pouvez appuyer sur la touche RESET pour faire revenir la valeur initiale du numéro de série sur 00001 (réglage par défaut).

10 Exécutez les étapes 7 à 9 pour régler les autres options.

11 Appuyez sur la touche de fonction SAVE (F5).

Le titre est sauvegardé.

Pour vérifier les titres des plans enregistrés

Appuyez sur la touche THUMBNAIL/ESSENCE MARK pour afficher l'écran de vignettes, puis sélectionnez le plan dont vous voulez vérifier le titre.

Le titre du plan sélectionné s'affiche en haut à gauche de l'écran.

Voir « Opérations des vignettes » (page 76) pour plus d'informations sur l'écran de vignettes.

Remarques

- La valeur du numéro de série augmente de 1 à chaque création d'un titre. Lorsque la valeur atteint 99999, le numéro suivant recommence à partir de 00001.

- Il est possible de créer des titres de plans doubles si vous réinitialisez le numéro de série après l'enregistrement de plusieurs plans, ou il en va de même selon le réglage de valeur. Il faut faire attention lors du réglage de numéro de série.

- Le réglage « PREFIX » est sauvegardé dans des banques de mémoire, mais le réglage « NUMERIC » n'est pas sauvegardé (voir page 147).

Attribution de noms de plan et de liste de plans définis par l'utilisateur

Les noms suivants au format standard sont automatiquement attribués aux plans et aux listes de plans qui sont créés ou enregistrés par des périphériques XDCAM.

Plans : C0001.MXF à C9999.MXF

Listes de plans : E0001E01.SMI à E0099E01.SMI

Cet appareil peut prendre en charge les listes de plans dont les noms sont définis par l'utilisateur, ou dont les noms sont en format standard.

Restrictions

- Des lettres, chiffres et symboles dans le jeu de caractères Unicode 2.0 peuvent être utilisés. Cependant, les caractères de contrôle et les symboles suivants ne peuvent pas être utilisés.

- Caractères de commande : U+0000 à U+001F, U+007F

- Symboles : ", *, /, :, <, >, ?, \, |

• Selon le type de caractères, la longueur des noms définis par l'utilisateur (la partie « C* » ou « E*E01 ») peut être limitée à 14 caractères. (La limite pour les caractères ASCII est 56.)
• Toutes les extensions de noms de fichiers sont automatiquement converties en majuscules.
• Sur cet appareil les titres sont utilisés en tant que noms de plans définis par l'utilisateur. Pour cette raison, les caractères disponibles sont limités à ceux pris en charge par la fonction de titre.
• Les fichiers créés en même temps que les plans et les listes de plans utilisent les mêmes noms (la partie « C* » ou « E* » des noms de fichiers suivants).

- Plans : fichiers de métadonnées (C*M01.XML), fichiers de métadonnées d'utilisateur (C*M02.KLV), fichiers de données AV proxy (C*S01.MXF)

- Listes de plans : fichiers de métadonnées (E*M01.XML)

• Les noms suivants ne peuvent être attribués.
• Plans : C0000.MXF
• Listes de plans : E0000E01.SMI, E0100E01.SMI à E9999E01.SMI, E0000.SMI, E0100.SMI à E9999.SMI
• Il est préférable d'éviter les noms suivants.
• Plans : C5000.MXF à C9999.MXF
• Listes de plans : E0001.SMI à E0099.SMI

Pour attribuer des noms de plan sur cet appareil

Le titre attribué au plan devient son nom de plan (nom du fichier).

Remarques

• Lorsque la première lettre du titre réglé au moyen de l'option du menu de configuration 035 CLIP TITLE NAMING SELECT est un espace ou un point (.), le nom du plan est la chaîne du titre moins la première lettre.
• Il faut un client FTP qui prend en charge UTF-8 pour utiliser les caractères Unicode autres que les caractères ASCII. Les commandes FTP de l'invite de commande ne prennent pas en charge UTF-8.

Lorsque la sous-option « AUTO NAMING » de l'option 036 du menu de configuration est réglée sur « C**** »

Lorsque la sous-option « AUTO NAMING » de l'option 036 du menu de configuration est réglée sur « title »

1 Avant de commencer, réglez la sous-option « TITLE » de l'option du menu de configuration 035 CLIP TITLE NAMING SELECT sur « enable », et définissez un titre (voir la section précédente).
2 Appuyez sur la touche MENU.
3 Tournez le bouton PUSH SET pour sélectionner l'option du menu de configuration 036.
4 Tournez le bouton PUSH SET pour placer l'astérisque « * » à gauche des noms d'options sur « NAMING FORM ».

L'astérisque « * » indique l'option sélectionnée.

ITEM-036 FILE NAMING * NAMING FORM - C**** AUTO NAMING - C**** END

5 Tournez le bouton PUSH SET pour sélectionner « free », et appuyez dessus.

Vous pouvez désormais utiliser des plans et des listes de plans avec des noms définis par l'utilisateur.

6 Tournez le bouton PUSH SET pour placer l'astérisque « * » sur la gauche de « AUTO NAMING », et appuyez sur le bouton.
7 Tournez le bouton PUSH SET pour sélectionner « title », et appuyez dessus.
8 Appuyez sur la touche de fonction SAVE (F5).

Le même nom ne sera pas attribué aux nouveaux plans enregistrés.

Pour utiliser les plans et les listes de plans dont les noms sont définis par l'utilisateur via des connexions FAM et FTP

Exécutez les étapes 2 à 5 de « Pour attribuer des noms de plan sur cet appareil », puis appuyez sur la touche de fonction SAVE (F5).

Il est désormais possible d'écrire, transférer et renommer des plans et des listes de plans avec des noms définis par l'utilisateur, sur des connexions en mode d'accès aux fichiers (FAM) (page 132) et des connexions FTP (page 136).

Capable d'utiliser les plans dont les noms sont définis par l'utilisateur via des connexions FAM et FTP

Capable d'utiliser les listes de plans dont les noms sont définis par l'utilisateur via des connexions FAM et FTP

Pour vérifier les noms de plan

Appuyez sur la touche THUMBNAIL/ESSENCE MARK pour afficher l'écran de vignettes, puis sélectionnez le plan dont vous voulez vérifier le nom.

Le nom du plan sélectionné s'affiche en haut à gauche de l'écran.

Voir « Opérations des vignettes » (page 76) pour plus d'informations sur l'écran de vignettes.

Remarque

L'option du coin supérieur gauche de l'écran s'affiche selon l'ordre de priorité suivant.

Titre >Nom de plan défini par l'utilisateur >Nom de plan au format standard

Pour cette raison, l'affichage de cette option change comme suit, selon qu'il y a un titre ou non.

• Lorsqu'un titre est défini comme nom de plan sur cet appareil, pour les plans enregistrés sur cet appareil, le titre s'affiche.
• Le nom défini par l'utilisateur ou le nom au format standard s'affiche pour les plans sans titre.

Opérations sur les fichiers en mode d'accès aux fichiers (pour Windows)

Environnement de fonctionnement du mode d'accès aux fichiers

La configuration requise de votre système d'exploitation pour effectuer des opérations en mode d'accès aux fichiers (appelé FAM ci-dessous) est la suivante.

- Système d'exploitation de l'ordinateur : Microsoft Windows XP Professional SP3 ou supérieur, Microsoft Windows Vista Business/Ultimate (32 bits/64 bits) SP2 ou supérieur, ou Microsoft Windows 7 Professional/Ultimate (32 bits/64 bits)

Préparatifs

Installez le pilote FAM sur l'ordinateur distant.

Pour installer le pilote FAM

Téléchargez le pilote FAM et installez-le sur l'ordinateur distant.

Pour les détails sur le téléchargement du pilote FAM, consultez « Téléchargements de logiciels » (page 199).

Remarque

Utilisez la version 2.10 ou supérieure du pilote FAM. Si un pilote FAM est déjà installé sur votre ordinateur, vérifiez-en la version.

Pour vérifier la version

Pour Windows XP :

Sélectionnez « ProDisc » depuis « Ajout/Suppression de programmes » dans le panneau de configuration, puis cliquez sur « Cliquer ici pour obtenir des informations sur le support technique ».

Pour Windows Vista :

(1) Ouvrez « Programmes » >« Programmes et fonctionnalités » dans le panneau de configuration, puis cliquez-droit sur l'en-tête (où « Nom » et « Editeur » s'affichent) et sélectionnez « Autres... ».
(2) Dans la boîte de dialogue « Choisir les détails », cochez « Version » et cliquez sur « OK ». La colonne de version s'affiche. Vérifiez la version de « ProDisc ».

Pour Windows 7 :

Ouvrez « Programmes et fonctionnalités » dans le panneau de configuration puis vérifiez la version de « ProDisc ».

Etablissement des connexions FAM

1 Si un disque est déjà chargé dans l'appareil, mettez l'appareil dans l'état suivant.

• Enregistrement, lecture, recherche et autres opérations de disque (voir page 57) : arrêt
• Touche THUMBNAIL/ESSENCE MARK (voir page 18) : désactivée
• Accès au disque par Lock or Delete All Clips, Format Disc, etc. dans le Disc Menu (voir page 74) : arrêt
• Liste de plans actuelle non sauvegardée : sauvegardée ou annulée

2 Si cet appareil est raccordé à un ordinateur distant par FTP, fermez la session FTP (voir page 137).
3 Raccordez le connecteur (i.LINK) S400 FAM de l'appareil au connecteur i.LINK (IEEE1394) de l'ordinateur distant au moyen d'un câble i.LINK (voir les illustrations de raccordements à la page 38).
4 Appuyez sur la touche PC REMOTE pour l'activer. (Cela active l'accès à distance (voir page 16).)

Windows reconnaît cet appareil comme un disque amovible et affiche dans la barre des tâches l'une de ces deux icônes :

- Windows XP :

• Windows Vista ou Windows 7 :

L'ordinateur distant est désormais prêt à effectuer des opérations sur les fichiers, dès qu'un disque sera inséré dans l'appareil.

Remarque

Vous ne pourrez pas ouvrir une session si vous placez l'appareil dans l'état décrit à l'étape 1 après le raccordement du câble. Pour ouvrir une session, appuyez sur la touche PC REMOTE pour la désactiver, mettez l'appareil dans l'état décrit à l'étape 1, et raccordez de nouveau le câble.

Lors de la première connexion FAM

La boîte de dialogue de détection de nouveau périphérique s'affiche lorsque vous raccordez cet appareil à votre ordinateur. Sélectionnez « Installer le logiciel automatiquement (recommandé) », puis cliquez sur le bouton Suivant. Cliquez sur le bouton Terminer lorsque l'installation du logiciel est terminée.

• Les opérations du panneau de commande sont désactivées, sauf les opérations avec la touche EJECT.
• Cet appareil ne peut être contrôlé depuis des périphériques raccordés au connecteur REMOTE(9P) (D-sub 9 broches) et au connecteur 📄.LINK) S400 FAM.
• Le signal reçu par cet appareil et celui émis depuis cet appareil sont arrêtés.

Opérations sur les fichiers

1 Ouvrez l'Explorateur Windows.

Vérifiez qu'une lettre de disque a bien été attribuée à cet appareil. (Cette lettre de disque varie en fonction du nombre de périphériques reliés à l'ordinateur distant.)

2 Utilisez l'Explorateur pour effectuer des opérations sur les fichiers du disque chargé dans l'appareil.

Il vous suffit de procéder de la même façon que sur un lecteur local ou sur des fichiers situés sur des ordinateurs en réseau.

Remarques

• Si vous mettez l'appareil hors tension lors d'une connexion FAM, les données déjà transférées sont supprimées.
• Certains types de fichiers n'autorisent pas toutes les opérations.

Pour en savoir plus, voir « Restrictions applicables aux opérations sur les fichiers » (page 125).

Pour éjecter un disque à partir d'un ordinateur distant

Cliquez avec le bouton droit de la souris sur l'icône représentant l'appareil dans l'Explorateur et choisissez « Ejecter » dans le menu contextuel affiché.

Pour quitter les opérations sur les fichiers

Pour Windows XP ou Windows Vista

Remarque

Ne débranchez pas le câble avant d'avoir accompli les étapes 1 à 3.

1 Effectuez l'une des opérations suivantes sur l'icône

ou affichée dans la barre des tâches de

l'ordinateur.

• Double-cliquez.
• Cliquez-droit, et sélectionnez « Retirer le périphérique en toute sécurité ».

La boîte de dialogue « Retirer le périphérique en toute sécurité » s'affiche.

2 Sélectionnez le périphérique « Sony XDCAM PDW-HR1 IEEE 1394 SBP2 Device » et cliquez sur « Arrêter ».

La boîte de dialogue « Arrêt d'un périphérique matériel » s'affiche.

3 Sélectionnez le périphérique « Sony XDCAM PDW-HR1 IEEE 1394 SBP2 Device » et cliquez sur « OK ».

• Windows XP : « Sony XDCAM PDW-HR1 IEEE 1394 SBP2 Device » est supprimé de la liste « Périphériques matériels ».
• Windows Vista : un message s'affiche qui vous annonce que vous pouvez retirer le périphérique en toute sécurité.

Cet appareil peut à nouveau fonctionner normalement. (Les limites décrites dans « Restrictions applicables aux connexions FAM » ne s'appliquent plus.)

4 Appuyez sur la touche PC REMOTE pour la désactiver. (Cela désactive l'accès à distance (voir page 16).)

Pour Windows 7

Remarque

Ne débranchez pas le câble avant d'avoir procédé à l'étape 1.

1 Cliquez sur l'icône affichée dans la barre des tâches de l'ordinateur distant puis cliquez sur « Éjecter Solid state disk ».

« Le périphérique « Sony XDCAM PDW-HR1 IEEE 1394 SBP2 Device » peut maintenant être enlevé de l'ordinateur en toute sécurité. » s'affiche. Cet appareil peut à nouveau fonctionner normalement. (Les restrictions décrites dans « Restrictions applicables aux connexions FAM » ne s'appliquent plus.)

2 Débranchez le câble i.LINK comme demandé.

Pour rétablir la connexion

Appuyez sur la touche PC REMOTE pour l'activer. L'accès à cet appareil depuis un ordinateur est alors possible.

Opérations sur les fichiers en mode d'accès aux fichiers (pour Macintosh)

Environnement de fonctionnement du mode d'accès aux fichiers

La configuration requise de votre système d'exploitation pour effectuer des opérations en mode d'accès aux fichiers est la suivante.

- Système d'exploitation de l'ordinateur : Mac OS X 10.4.11 ou supérieur

Préparatifs

Installez le pilote FAM sur l'ordinateur distant.

Pour installer le pilote FAM

Téléchargez le pilote FAM et installez-le sur l'ordinateur distant.

Pour les détails sur le téléchargement du pilote FAM, consultez « Téléchargements de logiciels » (page 199).

Pour vérifier la version du pilote FAM

Raccordez cet appareil à votre ordinateur à l'aide d'un câble i.LINK, puis, lorsqu'un disque est chargé, lancez l'utilitaire profil de système pour l'application. La version s'affiche sur la droite de « prodisk_fs » quand vous sélectionnez « Fonctions avancées » sous « Logiciel ».

Etablissement des connexions FAM

1 Si un disque est déjà chargé dans l'appareil, mettez l'appareil dans l'état suivant.

• Enregistrement, lecture, recherche et autres opérations de disque (voir page 57) : arrêt
• Touche THUMBNAIL/ESSENCE MARK (voir page 18) : désactivée
• Accès au disque par suppression de plan, formatage de disque etc. : arrêt
• Touche MENU (voir page 17) : désactivée
• Liste de plans actuelle non sauvegardée : sauvegardée ou annulée

2 Raccordez le connecteur i(i.LINK) S400 FAM de l'appareil au connecteur i.LINK (IEEE1394) de l'ordinateur distant au moyen d'un câble i.LINK (voir page 38).

3 Appuyez sur la touche PC REMOTE pour l'activer. (Cela active l'accès à distance (voir page 16).)

Lorsqu'un disque est introduit dans cet appareil, l'ordinateur distant identifie cet appareil comme disque amovible. L'icône suivante s'affiche sur le Finder de l'ordinateur distant, ce qui indique que l'ordinateur est désormais capable d'exécuter des opérations sur fichiers.

Untitled

• A l'exception de la touche EJECT, les touches d'enregistrement et de contrôle de lecture sont désactivées.
• N'utilisez pas la touche EJECT pour éjecter des disques. Ejectez toujours les disques depuis l'ordinateur.
• Ne débranchez pas le câble i.LINK pendant une connexion FAM. Cela pourrait déstabiliser le fonctionnement. Ejectez toujours tout disque chargé avant de débrancher le câble i.LINK.

Opérations sur les fichiers

Procédez comme suit.

1 Lancez le Finder.
Vérifiez qu'un lecteur est attribué à cet appareil.

2 Depuis le Finder, effectuez les opérations sur les fichiers situés sur le disque.

Il vous suffit de procéder de la même façon que sur un lecteur local ou sur des fichiers situés sur des ordinateurs en réseau.

Remarques

• Si vous mettez l'appareil hors tension lors d'une connexion FAM, les données déjà transférées sont supprimées.
• Certains types de fichiers n'autorisent pas toutes les opérations.

Pour plus de détails, voir « Restrictions applicables aux opérations sur les fichiers » (page 125).

Pour éjecter un disque à partir d'un ordinateur distant

Cliquez sur la touche d'éjection à droite de l'icône de cet appareil sur le Finder, ou faites glisser l'icône de cet appareil du Finder vers la corbeille.

Pour quitter les opérations sur les fichiers

Procédez comme suit.

Remarque

Ne débranchez pas le câble avant d'avoir accompli les étapes 1 et 2.

1 Ejectez le disque en cliquant sur la touche d'éjection sur la droite de l'icône de cet appareil sur le Finder, ou en faisant glisser l'icône de cet appareil du Finder vers la corbeille.
2 Appuyez sur la touche PC REMOTE pour la désactiver. (Cela désactive l'accès à distance (voir page 16).)

Pour établir une reconnexion

Appuyez sur la touche PC REMOTE pour l'activer. L'accès à cet appareil depuis un ordinateur est alors possible.

Opérations relatives aux fichiers via FTP

Les opérations de fichiers entre cet appareil et un ordinateur distant peuvent être exécutées par le FTP (File Transfer Protocol).

Préparatifs

1 Raccordez les connecteurs de réseau de cet appareil et d'un ordinateur distant avec un câble de réseau (voir l'illustration des connexions à la page 38). Ou bien raccordez cet appareil au réseau sur lequel l'ordinateur distant est raccordé (voir l'illustration des connexions à la page 38).
2 Définissez l'adresse IP et les autres réglages de réseau pour cet appareil. ^1)

Pour en savoir plus, voir « Pour modifier les réglages de réseau » (page 176).

Si les réglages de réseau sont déjà effectués

Vérifiez l'adresse IP de cet appareil.

Pour en savoir plus, voir « Pour vérifier l'adresse IP attribuée » (page 176).

1) Cet appareil est capable d'acquérir une adresse IP directement depuis un serveur DHCP. Il prend aussi en charge une fonction Auto-IP pour attribuer automatiquement une adresse IP lorsque l'accès depuis cet appareil au serveur DHCP a dépassé le délai. Vous pouvez vérifier les réglages DHCP et l'adresse IP attribuée à la page M5 : NETWORK du menu de maintenance.

Remarque

Si cet appareil est connecté directement à un ordinateur muni de Windows Vista avec un câble de réseau, modifiez le réglage comme suit :

(1) Ouvrez « Centre Réseau et partage » > « Gérer les connexions réseau » > « Connexion au réseau local » dans le panneau de configuration. (2) Dans « Propriétés de connexion au réseau local », décochez la case « Protocole Internet version 6 (TCP/IPv6) », et cliquez sur le bouton OK.

3 Réglez l'interrupteur de contrôle à distance sur « N E T » (voir page 16).

Etablissement des connexions FTP

Les connexions FTP entre cet appareil et un ordinateur distant peuvent être effectuées des façons suivantes.

• L'invite de commande

• Le logiciel client FTP

Cette section explique comment utiliser l'invite de commande. Pour de plus amples informations sur l'utilisation d'un logiciel client FTP, consultez la documentation du logiciel client FTP sur votre système.

Remarque

Il faut un client FTP qui prend en charge UTF-8 pour utiliser les caractères Unicode autres que les caractères ASCII. Les commandes FTP de l'invite de commande ne prennent pas en charge UTF-8.

Pour ouvrir une session

Si cet appareil est raccordé à un ordinateur au moyen d'une connexion FAM, quittez d'abord les opérations de fichiers sur la connexion FAM (voir page 133).

1 Chargez un disque dans cet appareil et placez ce dernier dans l'état suivant.

• Enregistrement, lecture, recherche et autres opérations de disque (voir page 57) : arrêt
• Touche THUMBNAIL/ESSENCE MARK (voir page 18) : désactivée
• Accès au disque par Lock or Delete All Clips, Format Disc, etc. dans le Disc Menu (voir page 74) : arrêt

Remarque

L'ouverture de session n'est pas possible sauf si un disque est chargé dans l'appareil et l'appareil est dans l'état décrit ci-dessus.

2 Lancez l'invite de commande.
3 Saisissez « ftp », puis appuyez sur la touche Entrée. ( correspond à un espace.)

Par exemple, si l'adresse IP de cet appareil est réglée sur « 192.168.001.010 », saisissez « ftp 192.168.1.10 ».

Consultez l'aide Windows pour plus d'informations sur la commande FTP.

Si la connexion réussit, on vous demande de saisir un nom d'utilisateur.

4 Saisissez le nom d'utilisateur « admin » et appuyez sur la touche Entrée.

Lorsque le nom d'utilisateur est vérifié, on vous demande de saisir un mot de passe.

5 Saisissez le mot de passe et appuyez sur la touche Entrée.

Le mot de passe est défini sur « pdw-hr1 » lorsque l'appareil quitte l'usine.

L'ouverture de session est terminée quand le mot de passe est vérifié.

Voir page 137 pour les commandes de protocole FTP prises en charge par cet appareil.

Si la connexion dépasse le délai

Cet appareil ferme les connexions FTP en cas d'absence de commande dans les 90 secondes qui suivent la dernière. Si cela se produit, fermez la session (voir la section suivante) et répétez les étapes 2 à 4.

Remarque

Si vous mettez l'appareil hors tension lors d'une connexion FTP, les données déjà transférées sont supprimées.

Pour fermer une session

Pour fermer la session après la fin des opérations sur les fichiers, saisissez « QUIT » à l'invite de commande et appuyez sur la touche Entrée.

Liste de commandes

Les commandes de protocole FTP prises en charge par cet appareil comprennent les commandes standard (voir la section suivante) et les commandes étendues (voir page 140).

Remarques

• Pour exécuter les commandes FTP, vous devez installer un logiciel avec fonction FTP sur votre ordinateur.
• Les commandes prises en charge par le logiciel varient.
• Dans la syntaxe de commande, correspond à un espace, saisi à l'aide de la barre d'espace, et correspond à une nouvelle ligne, saisie par la touche Entrée.

Commandes standard

USER

Envoyez cette commande pour lancer l'ouverture de session.

Syntaxe de commande : USER

Exemple de saisie : USER admin

PASS

Après l'envoi de la commande USER, envoyez cette commande pour terminer l'ouverture de session.

Syntaxe de commande : PASS

Exemple de saisie : PASS pdw-hr1

QUIT

Met fin à la connexion FTP. Si un fichier est en cours de transfert, cette commande met fin à la connexion dès la fin du transfert.

Syntaxe de commande : QUIT

PORT

Détermine l'adresse IP et le port auxquels l'appareil doit se connecter pour le transfert de fichiers suivant (pour le transfert de données depuis cet appareil).

Syntaxe de commande : PORT

• h1 (l'octet le plus significatif) à h4 (l'octet le moins significatif) : adresse IP
• p1 (l'octet le plus significatif), p2 (l'octet le moins significatif) : adresse de port

Exemple de saisie : PORT 10,0,0,1,242,48

(Adresse IP : 10.0.0.1, Numéro de port : 62000)

PASV

Cette commande demande à l'appareil d'« obéir » au port de données (qui n'est pas son port de données par défaut). (Elle place l'appareil en mode passif, et attend que l'ordinateur distant établisse une connexion de données.)

Syntaxe de commande : PASV

TYPE

Détermine le type de données à transférer.

Syntaxe de commande : TYPE ) >

Les possibilités de sont recensées ci-après. Cependant, pour les données XDCAM, les données sont toujours transférées comme « I », quel que soit le code-type spécifié.

• A: ASCII
- N : non-imprimable
- T : format Telnet
- C : ASA Carriage Control

• E : EBCDIC

- N : non-imprimable

- T : format Telnet

- C : ASA Carriage Control

• I : IMAGE (binaire) (par défaut)

• L : LOCAL BYTE

- SIZE : taille d'octet

Exemple de saisie : TYPE I

STRU

Détermine la structure des données.

Syntaxe de commande : STRU

Les possibilités de sont recensées ci-après. Cependant, pour XDCAM, la structure est toujours « F », quel que soit le code-structure spécifié.

• F : structure de fichier (par défaut)

• R : structure d'enregistrement

• P : structure de page

Exemple de saisie : STRU F

MODE

Détermine le mode de transfert.

Syntaxe de commande : MODE

Les possibilités de sont recensées ci-après. Cependant, pour XDCAM, le mode est toujours « S », quel que soit le code-mode spécifié.

• S : mode continu (par défaut)

• B: mode bloc

• C : mode compressé

Exemple de saisie : MODE S

LIST

Envoie une liste de fichiers depuis cet appareil vers l'ordinateur distant.

Syntaxe de commande : LIST

Les possibles sont recensées ci-dessous.

- -a : afficher également les noms de fichiers commençant par un « . ».

- -F : associer le signe « / » aux noms de répertoires.

Les données suivantes sont transférées, selon que définit un répertoire ou un fichier.

- Répertoire spécifié : liste des fichiers contenus dans le répertoire en question

- Fichier spécifié : informations sur le fichier en question

- Aucune spécification : liste des fichiers contenus dans le répertoire actuel

Vous pouvez employer les caractères de substitution « * » (toute chaîne) et « ? » (tout caractère) dans .

Exemple d'entrée 1 : LIST-a Clip

Exemple de saisie 2 : LIST Clip/*.MXF

NLST

Envoie une liste de noms de fichiers depuis cet appareil vers l'ordinateur distant, sans aucune autre information.

Syntaxe de commande : NLST

Les options suivantes peuvent être spécifiées lorsqu'aucun chemin d'accès n'est indiqué.

- -a : afficher également les noms de fichiers commençant par un « . ».

- -I : afficher les informations autres que les noms de fichiers (cette option renvoie les mêmes résultats que la commande LIST).

- -F : associer le signe « / » aux noms de répertoires.

Les données suivantes sont transférées, selon que définit un répertoire ou un fichier.

- Répertoire spécifié : liste des fichiers contenus dans le répertoire en question uniquement

- Aucune spécification : liste des fichiers contenus dans le répertoire actuel uniquement.

Vous pouvez employer les caractères de substitution « * » (toute chaîne) et « ? » (tout caractère) dans .

Exemple d'entrée 1 : NLST-I

Exemple de saisie 2 : NLST Clip/*.MXF

RETR

Cette commande permet de débuter le transfert de la copie d'un fichier enregistré sur l'appareil vers le répertoire actif de l'ordinateur distant.

Syntaxe de commande : RETR

Exemple de saisie : RETR Clip/C0001.MXF

STOR

Cette commande permet de débuter le transfert de la copie d'un fichier enregistré sur l'ordinateur vers le répertoire actif de l'appareil.

Les fichiers ci-après sont créés en fonction du type de fichier transféré.

- Fichier C*.MXF 1)

-Fichier C*M01.XML (métadonnées)

-Fichier C*M02.KLV (métadonnées d'utilisateur)

-Fichier C*S01.MXF (données AV proxy)

- Fichier E*E01.SMI ^2)

-Fichier E*M01.XML (métadonnées)

1)*: 0001 à 9999

2)*: 0001 à 0099

Remarques

• Pour les fichiers C*.MXF, l'UMID du fichier source de copie n'est pas sauvegardé. Toutefois, si vous exécutez la commande étendue SITE UMMD juste avant, il est sauvegardé.
• Pour les fichiers C*.MXF, certaines données, comme les métadonnées d'en-tête, peuvent ne pas figurer.
• En fonction du répertoire de destination et du type de fichier spécifiés, le transfert peut ne pas être possible.

Pour en savoir plus, voir « Restrictions applicables aux opérations sur les fichiers » (page 125).

Syntaxe de commande : STOR

Exemple de saisie : STOR Edit/E0001E01.SMI

RNFR

RNTO

Sert à renommer un fichier.

Spécifiez le fichier à renommer avec la commande RNFR, et définissez le nouveau nom avec la commande RNTO. (Veillez à toujours exécuter une commande RNTO à la suite d'une commande RNFR.)

Pour en savoir plus, voir « Restrictions applicables aux opérations sur les fichiers » (page 125).

Syntaxe de commande : RNFR RNTO

Exemple de saisie : RNFR General/info.txt

Supprime un fichier déterminé de cet appareil.

Remarque

En fonction du répertoire et du type de fichier spécifiés, la suppression peut ne pas être possible.

Pour en savoir plus, voir « Restrictions applicables aux opérations sur les fichiers » (page 125).

Syntaxe de commande : DELE

Exemple de saisie : DELE Clip/C0099.MXF

STAT

Envoie les informations relatives aux propriétés du fichier déterminé, ou relatives à l'état de transfert de données, depuis cet appareil vers l'ordinateur distant.

Selon le type de fichier, le système envoie les informations de propriété suivantes.

• Fichier MXF
• Nom du fichier
• Type de fichier
• Type de CODEC
• Fréquence d'images
• Nombre de canaux audio
• Durée
• U MID
• Fichier non-MXF
• Nom du fichier

Syntaxe de commande : STAT

Selon qu'un fichier est défini avec , le système transfère les données suivantes.

• Fichier spécifié : propriétés du fichier en question
• Aucune spécification : volume de données transférées jusqu'ici (en octets)

Exemple de saisie : STAT Clip/C0001.MXF

ABOR

Demande à l'appareil d'abandonner un transfert en cours.

Syntaxe de commande : ABOR

SYST

Affiche le nom de système de l'appareil.

Syntaxe de commande : SYST

HELP

Affiche une liste des commandes prises en charge par cet appareil, ou une explication de la commande déterminée.

Syntaxe de commande : HELP

Selon que le indiqué comprend ou non un nom de commande, le système transfère les données suivantes.

• Nom de commande spécifié : description de la commande en question.
• Aucune spécification : Liste de commandes

Exemple de saisie : HELP RETR

NOOP

Cette commande ne fait rien à part renvoyer une réponse.

(Elle permet de vérifier si l'appareil fonctionne.)

Syntaxe de commande : NOOP

PWD

Affiche le répertoire actif (« / » si le répertoire est le répertoire racine).

Syntaxe de commande : PWD

CWD

Change de répertoire actif (passe du répertoire actuel à un autre).

Syntaxe de commande : CWD

Selon que le indiqué comprend ou non un répertoire, la commande change de répertoire comme suit.

• Répertoire spécifié : le système affiche le répertoire en question
• Aucune spécification : le système revient au répertoire racine

Exemple de saisie : CWD General

CDUP

Passe au niveau supérieur de l'arborescence des répertoires (de sorte que le parent du répertoire actif devienne lui-même le répertoire actif).

Syntaxe de commande : CDUP

MKD

Crée un nouveau répertoire.

Remarque

Les répertoires ne peuvent être créés qu'au sein du répertoire General.

Pour en savoir plus, voir « Restrictions applicables aux opérations sur les fichiers » (page 125).

Syntaxe de commande : MKD

RMD

Supprime un répertoire.

Remarque

Les répertoires ne peuvent être supprimés qu'au sein du répertoire General.

Pour en savoir plus, voir « Restrictions applicables aux opérations sur les fichiers » (page 125).

Syntaxe de commande : RMD

Commandes étendues

Le tableau suivant indique les commandes FTP étendues prises en charge par cet appareil.

Remarque

Dans la syntaxe de commande, correspond à un espace, saisi à l'aide de la barre d'espace, et correspond à une nouvelle ligne, saisie par la touche Entrée.

SITE REPF

Envoie un fichier MXF depuis le chemin d'accès déterminé sur cet appareil vers l'ordinateur distant. Cette commande vous permet de déterminer un segment du fichier MXF (composé de données vidéo et audio), pour le transfert du segment souhaité uniquement.

Remarques

• Il n'est pas possible de déterminer un segment plus grand que la taille du fichier.
• Cette commande ne peut être utilisée quand le chemin d'accès comprend un espace. Utilisez plutôt la commande SITE REPFL.

Syntaxe de commande : SITE REPF

L'élément détermine un point de décalage par rapport au début du fichier. Les données sont transférées à partir de l'image vidéo concordant avec ce point de décalage (la première image correspond à 0). L'élément spécifie le nombre d'images vidéo à transférer (indiquez 0 pour transférer les données jusqu'à la fin du fichier).

Exemple de saisie : SITE REPF Clip/C0001.MXF 5 150 (Transfer C0001.MXF. Les données relatives au corps du fichier ne sont transférées que de l'image 6 à l'image 150.)

SITE REPFL

Envoie un fichier MXF depuis le chemin d'accès déterminé sur cet appareil vers l'ordinateur distant. Cette commande vous permet de déterminer un segment du fichier MXF (composé de données vidéo et audio), pour le transfert du segment souhaité uniquement.

Remarque

Il n'est pas possible de déterminer un segment plus grand que la taille du fichier.

Syntaxe de commande : SITE REPFL ""

L'élément détermine le chemin d'accès du fichier à transférer. Incluez le nom du chemin d'accès entre des guillemets.

L'élément détermine un point de décalage par rapport au début du fichier. Les données sont transférées à partir de l'image vidéo concordant avec ce point de décalage (la première image correspond à 0).

L'élément spécifie le nombre d'images vidéo à transférer (indiquez 0 pour transférer les données jusqu'à la fin du fichier).

Exemple de saisie : SITE REPFL "Clip/sakura 0001.MXF" 5150 (Transfert de sakura 0001.MXF. Les données relatives au corps du fichier ne sont transférées que de l'image 6 à l'image 150.)

SITE FSTS

Affiche l'état de système de cet appareil.

Le système peut renvoyer l'un des codes d'état suivants.

• 0: état initial ou aucun disque chargé.
• 1: le montage du système de fichiers est correct.
• 3: le montage du système de fichiers est incorrect.

Syntaxe de commande : SITE FSTS

SITE MEID

Affiche l'identifiant du support chargé dans l'appareil.

Syntaxe de commande : SITE MEID

SITE FUNC

Affiche la fonction et la version des commandes étendues. Ces informations sont renvoyées sous la forme suivante.

Pour XDCAM, ces informations adoptent un format de type « 200 MXF DISK 1 » (« 200 » étant un code de réponse).

Syntaxe de commande : SITE FUNC

SITE UMMD

Lorsqu'un fichier C*.MXF est envoyé avec la commande STOR, le fichier UMID source de la copie est sauvegardé si cette commande est invoquée juste avant l'exécution de la commande STOR.

Syntaxe de commande : SITE UMMD

SITE DF

Affiche le volume d'espace disponible sur le disque.

Syntaxe de commande : SITE DF

SITE CHMOD

Verrouille et déverrouille les plans. Permet également de définir les autorisations pour des répertoires et fichiers dans le répertoire General.

Syntaxe de commande : SITE CHMOD

Spécifiez l'une des valeurs suivantes dans , selon la spécification dans .

• Lorsqu'un plan est spécifié dans
• 444: verrouiller.
• 666: déverrouiller.
• Lorsqu'un répertoire dans le répertoire General est spécifié dans
• 555: interdire l'écriture dans le répertoire.
• 777: autoriser l'écriture dans le répertoire.

- Lorsqu'un fichier dans le répertoire General est spécifié dans

- 444: interdire l'écriture dans le fichier et l'exécution du fichier.

- 555: interdire l'écriture dans le fichier mais autoriser l'exécution.

- 666: autoriser l'écriture dans le fichier mais interdire l'exécution.

- 777: autoriser l'écriture dans le fichier et l'exécution du fichier.

Exemple de saisie : SITE CHMOD 444 Clip/C0001.MXF (verrouiller le plan C0001.MXF)

Enregistrement de code temporel continu avec des connexions FAM et FTP

Lorsque vous êtes connecté à l'appareil par FAM ou FTP, vous pouvez créer des nouveaux plans avec un code temporel continu au moyen du code temporel de la dernière image du dernier plan sur le disque. Pour enregistrer le code temporel continu, réglez l'interrupteur INT/EXT/SDI sur « INT » et l'interrupteur PRESET/REGEN sur « REGEN TC ». Puis procédez comme suit.

Remarque

Il n'est pas possible d'enregistrer un code temporel continu si l'interrupteur PRESET/REGEN est réglé sur « REGEN VITC ».

Voir page 148 pour d'informations sur le fonctionnement du menu de configuration.

Connexion FAM

Ecrivez des fichiers de plans dans l'appareil depuis l'ordinateur ou un autre périphérique branché à cet appareil.

Connexion FTP

Utilisez la commande « STOR » pour transférer des fichiers de plans depuis l'ordinateur branché à cet appareil. Si vous émettez la commande « SITE UMMD » immédiatement avant la commande « STOR », le code temporel d'origine du fichier transféré est enregistré, indépendamment du réglage de l'interrupteur INT/EXT/SDI.

Configuration du système de menus

Les réglages de cet appareil utilisent les menus suivants.

Menu de configuration

Le système des menus de configuration de l'appareil comprend le menu de configuration de base et le menu de configuration étendu.

Menu de maintenance

Ce menu permet le contrôle audio, ainsi que les réglages du réseau et du menu de configuration. Il fournit également des informations sur la version.

Pour en savoir plus, voir « Menu de maintenance » (page 170).

Menu de fonction

Pour en savoir plus, voir « Opérations de base du menu de fonction » (page 50).

Disc Menu

Pour en savoir plus, voir « Opérations de disque » (page 95).

Menu de configuration

Le système des menus de configuration de l'appareil comprend le menu de configuration de base et le menu de configuration étendu.

Menu de base

Ce menu permet de configurer les réglages relatifs, par exemple, aux éléments suivants.

• le compteur horaire numérique
- le temps de lancement
- les informations textuelles superposées à la sortie vidéo vers le moniteur
- les banques de menu permettant d'enregistrer les réglages du menu

Menu étendu

Ce menu permet de configurer différents réglages relatifs aux fonctions de l'appareil, telles que les fonctions du panneau de commande, le contrôle vidéo et audio et le traitement des données numériques.

Configuration du menu de base

Le menu de base comprend les groupes d'options ci-dessous.

Groupe d'options	Fonction Reportez-	vous à
Options H01 à H17	Affiche le nombre total d'heures pendant lesquelles l'appareil a été sous tension et les autres informations collectées par le compteur horaire numérique.	page 183
Options 001 à 099	Réglages relatifs au temps de lancement, aux informations textuelles superposées, au basculement entre les modes 59.94i/59.94P/29.97P et 50i/50P/25P/23.98P, etc.	page 144
Options B01 à B20	Réglages relatifs aux banques de menu pour la sauvegarde des réglages du menu	page 148

Configuration du menu étendu

Le menu étendu comprend les groupes d'options ci-dessous.

Groupe d'options	Fonction Reportez-	vous à
Options 100 à 199	Réglages relatifs aux panneaux de commande	page 152
Options 200 à 299	Réglages relatifs à l'interface de contrôle à distance	page 154
Options 300 à 399	Réglages relatifs aux opérations de montage	page 154
Options 400 à 499	Réglages relatifs au temps de lancement	page 156

Groupe d'options	Fonction Reportez-	vous à
Options 500 à 599	Réglages relatifs à la protection des disques	page 156
Options 600 à 650	Réglages relatifs au générateur de code temporel	page 156
Options 651 à 699	Réglages relatifs aux métadonnées et à l'UMID	page 158
Options 700 à 799	Réglages relatifs au contrôle vidéo	page 159
Options 800 à 899	Réglages relatifs au contrôle audio	page 163
Options 900 à 999	Réglages relatifs au traitement numérique	page 165

Options du menu de base

La liste des options du menu de base (options relatives au compteur horaire numérique exclues) est présentée dans le tableau ci-dessous.

- Les noms des options sont les noms qui apparaissent sur l'écran du moniteur vidéo de cet appareil et sur un moniteur externe lorsque les signaux d'entrée vers le moniteur sont les signaux vidéo de sortie des

connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER).

- Les valeurs dans la colonne Réglages sont les valeurs qui apparaissent dans la section d'affichage des données de temps. (Les valeurs peuvent apparaître sous un format différent sur le moniteur externe. Dans ce cas, les valeurs du moniteur externe sont indiquées entre parenthèses.) Les valeurs soulignées sont les valeurs par défaut.

Numéro de l’option	Nom de l’option Réglages
001 PREROLL	TIME 0 s (0 sec) à 5 s (5 sec)	____ à 30 s (30 sec) : définit le temps de lancement entre 0 et 30 secondes par étapes de 1 seconde.Lorsque l’appareil est utilisé pour le montage, la durée de lancement recommandée est de 5 secondes.
002 CHARACTER	H-POSITION Règle la position	horizontale sur l’écran (sous forme de valeur hexadécimale) de la sortie d’informations textuelles depuis les connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER) pour l’affichage superposé sur le moniteur.00 à à 28: la valeur hexadécimale 00 est pour la partie la plus à gauche de l’écran. Si vous augmentez cette valeur, la position des caractères se déplace vers la droite.Réglez cette option en ajustant la position requise tout en regardant le moniteur.
003 CHARACTER	V-POSITION Règle la position	verticale sur l’écran (sous forme de valeur hexadécimale)de la sortie d’informations textuelles depuis les connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER) pour l’affichage superposé sur le moniteur.00 à 2A à 32: la valeur hexadécimale 00 est pour le haut de l’écran. Si vous augmentez cette valeur, la position des caractères se déplace vers le bas.Réglez cette option en ajustant la position requise tout en regardant le moniteur.
005 DISPLAY	NFORMATION SELECT	Détermine le type d’informations textuelles qui seront émises par les connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER).T&sta (time data & status):données de temps et état des unités.T&UB (time data & UB):données de temps et de bits utilisateur. (Si UB (données de bits utilisateur) est sélectionné à l’aide de CNTR SEL à la page HOME du menu de fonction, les données de bits utilisateur et de temps organisées dans cet ordre sont affichées.)T&CNT (time data & CNT):données de temps et total du compteur. (Si COUNTER est sélectionné à l’aide de CNTR SEL à la page HOME du menu de fonction, le total du compteur et les données de temps organisés dans cet ordre sont affichées.)T&T (time data & timecode):données de temps et code temporel (TC ou VITC).T&clp (time data & clip no):données de temps et numéro de plan time (time data only):données de temps uniquement
006 LOCAL FUNCTION	ENABLE Détermine quel	es touches de commande de l’enregistrement et de la lecture sur le panneau de commande sont activées lorsque l’appareil est contrôlé depuis un équipement externe.dis (all disable):toutes les touches et tous les interrupteurs sont désactivés.st&ej (stop & eject):seules les touches STOP et EJECT sont activées.ena (all enable):toutes les touches et tous les interrupteurs sont activés.
007 DISC TIMER	DISPLAY Détermine si le compteur est affiché en mode 12 heures ou en mode 24 heures.+ -12H (+/-12H):mode 12 heures24H:mode 24 heures
009 CHARACTER	TYPE Détermine le type de caractères, comme la sortie du code temporel des connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER) pour l’affichage superposé sur le moniteur.white:lettres blanches sur un fond noir.black:lettres noires sur un fond blanc.W/out:lettres blanches avec contour noir.B/out:lettres noires avec contour blanc.Réglez cette option en sélectionnant le type requis tout en regardant le moniteur.
011 CHARACTER	V-SIZE Détermine la taille verticale des caractères, comme la sortie du codetemporel des connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER) pour l’affichage superposé sur le moniteur.×1:taille standard×2:2 fois la taille standardRéglez cette option en sélectionnant la taille requise tout en regardant le moniteur.
012 CONDITION	DISPLAY ONVIDEO MONITOR	Sélectionne l’affichage ou non des marques d’état de lecture sur la sortie du moniteur externe (sortie des connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER)).dis (disable):ne pas afficher.ena (enable):afficher.

Numéro de l’option	Nom de l’option Réglages
013 SYSTEM	FREQUENCYSELECT MENU		Indique si le basculement entre les fréquences de système (59.94i, 59.94P, 29.97P, 50i, 50P, 25P, 23.98P) est activé.off: ne pas activer le basculement des fréquences de système.on: activer le basculement des fréquences de système.Pour plus d’informations sur le basculement des fréquences de système, voir page 45.RemarqueLes réglages pour les options de menus de base et étendus sont sauvegardés séparément pour les différentes fréquences de système.• 1080 59.94i/29.97P• 1080 50i/25P• 1080 23.98P• 720 59.94P• 720 50PPar conséquent, lorsque vous basculez les fréquences de système, toutes les options de menu sont réinitialisées sur les réglages actuels pour le nouveau mode. (Ils sont différents des réglages pour le mode précédent.)
016 ALARM D	SPLAY Sélectionne d’afficher ou r		on les messages d’alarme.off: ne pas afficher les messages d’alarme. (Certaines alarmes importantes sont toutefois affichées.)limit (on (limited)): afficher uniquement un nombre minimum de messages d’alarme.on: afficher tous les messages d’alarme.Pour plus d’informations sur les conditions d’affichage des messages d’alarme, voir « Alarmes » (page 185).
017 SUB STATUS	DISPLAY SELECT Détermine		le type d’informations de sous-état qui seront émises depuis les connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER).off: ne pas émettre d’informations de sous-état.rmain (disc remain): espace disque disponible (unité : minute).clip (clip no): ordre de lecture du plan sélectionné/nombre total de plans.pbr (playback remain): le temps de lecture restant du plan sélectionné à partir de la position de lecture actuelle (heures:minutes:secondes:images).RemarqueSi l’option de menu 005 est réglée sur « off », les informations de sous-état ne sont pas affichées même si cette option est définie sur un réglage autre que « off ».
024 MENU CHARACTER	CHARACTER TYPE Détermine le type		de caractères dans la sortie textuelle du menu depuis les connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER) pour l’affichage superposé sur le moniteur.white: lettres blanches sur un fond noir.black: lettres noires sur un fond blanc.W/out: lettres blanches avec contour noir.B/out: lettres noires avec contour blanc.Réglez cette option en sélectionnant le type requis tout en regardant le moniteur.
027	SD CHARACTER a)		Indique si la superposition d’informations textuelles sur les signaux vidéo de sortie envoyés par les connecteurs COMPOSITE OUT et SDSDI OUTPUT est activée.off: pas de superposition.all: superposition sur la sortie des connecteurs COMPOSITE OUT et SDSDI OUTPUT.comp (composite): superposition sur la sortie du connecteur COMPOSITE OUT.sdi: superposition sur la sortie du connecteur SDSDI OUT.
Numéro de l’option	Nom de l’option		Réglages
028	HD CHARACTERa)		Indique si la superposition d’informations textuelles sur le signal vidéo de sortie envoyé par le connecteur HDSDI OUTPUT 2 (SUPER) est activée.off: pas de superposition.sdi2 (hd-sdi2): superposition.
029 STORED	OWNERSHIP Indique si le changement des réglages d’informations de propriété UMID est autorisé (COUNTRY, ORGANIZATION et USER).off: ne pas activer.on: activer.Voir « Utilisation des données UMID » (page 201) pour plus d’informations sur UMID.
031 RECORDING	FORMAT Définit le format d’enregistrement.HD422: HD422420HQ (HD420 HQ): HD420HQ420SP (HD420 SP): HD420SPIMX50 (IMX 50Mbps): MPEG IMX 50 MbpsIMX40 (IMX 40Mbps): MPEG IMX 40 MbpsIMX30 (IMX 30Mbps): MPEG IMX 30 MbpsDVCAM: DVCAM
034 MENU STATUS	DISPLAY ONVIDEO MONITORa)		Indique si l’état du menu de configuration doit être affiché sur le côté gauche de la ligne d’affichage de l’état lorsque l’option du menu de configuration 005 « DISPLAY INFORMATION SELECT » est définie sur « T&sta ».dis (disable): ne pas afficher.en a (enable): afficher. (L’affichage est visible uniquement lorsque aucun disque n’est chargé et pendant l’insertion et l’éjection d’un disque.)
035 CLIP TITLE	NAMING SELECT Indique si la définition par l’utilisateur des titres attribués aux plans est autorisée.off: ne pas autoriser l’attribution de titres.on: autoriser l’attribution de titres.Voir « Attribution de titres de plan définis par l’utilisateur » (page 128) pour plus d’informations sur l’attribution de titres.
	Sous-option
	1 TITLE Indique si des titres doivent être attribués aux plans enregistrés.disable: ne pas attribuer de titres aux plans.enable: attribuer des titres aux plans.
	2 PREFIX Indique le préfixe du titre (10 caractères maximum). Les caractères autorisés sont les caractères alphanumériques, les symboles (! # $ % & ’ () + , - . ; = @ [ ] ^ _ { } ~), et l’espace.
	3 NUMERIC Indique la valeur initiale de la partie numérique du titre (00001 à 99999, numéro à cinq chiffres).00001

Numéro de l’option	Nom de l’option Réglages
036 FILE NAMING Indique si l’utilisation de fichiers			s de plans et de listes de plans portant des noms définis par l’utilisateur est autorisée.Voir « Attribution de noms de plan et de liste de plans définis par l’utilisateur » (page 130) pour plus d’informations sur la façon de définir les réglages.

a) Le réglage de cette option est activé uniquement lorsque CHAR SEL à la page HOME du menu de fonction est réglé sur « ON ».

Le réglage de CHAR SEL détermine la superposition ou non

d'informations textuelles sur la sortie du connecteur HDMI OUT.

Fonctionnement du menu de base

Le menu de configuration est affiché dans la section d'affichage des données de temps de l'affichage d'opération de base et sur l'affichage du moniteur vidéo. Si vous avez raccordé un moniteur externe, le menu est aussi superposé sur l'image affichée dans le moniteur externe.

Pour afficher le menu de configuration

CNT 12:34:56:00 Section d'affichage des données de temps Touche MENU MENU SET PLAYER RECORNER REC NET REC PAUSE PREV PLAY NEXT STOP MULTILOAD TOP → F REV → F FIND → IRR ○ STANERY MERRS SUS CLIP THUMB REL. S.3CL DISE MENS EMENCE WORK LONERS RETURN JSS MERRS1 SUS MIL MERRS2 SUIT

Appuyez sur la touche MENU.

Le menu de configuration apparaît sur l'affichage du moniteur vidéo avec un curseur « * » indiquant l'option de menu actuellement sélectionnée. (Si vous êtes dans l'affichage d'opération de base, l'affichage passe à celui du moniteur vidéo.)

Curseur indiquant l'option actuellement sélectionnée Nom de groupe pour l'option actuellement sélectionnée HOUR METER *H01: OPE HOURS - 102 H11: OPE HOURS r- 102

Le numéro et le réglage de l'option de menu actuellement sélectionnée s'affiche également dans la section d'affichage des données de temps.

H01: 000109 Numéro de l'option (clignotant) Réglage

Pour afficher des menus sur un moniteur externe

Raccordez le moniteur aux connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER) de cet appareil et appuyez sur la touche MENU.

Touches utilisées pour modifier les réglages

Utilisez les touches suivantes pour modifier les réglages du menu de configuration.

Touches de contrôle de menu	Fonctions
Touche MENU • Affiche et masque les menus de configuration et d'interface utilisateur. • Revient au menu à partir d'un écran de réglage.
Bouton PUSH SET	• Lorsqu'il est tourné dans le sens des aiguilles d'une montre ou dans le sens inverse, déplace la marque « * » vers le haut ou vers le bas dans la liste des options de menu pour sélectionner l'option à modifier. • Lorsqu'il est tourné dans le sens des aiguilles d'une montre ou dans le sens inverse, modifie un réglage d'option de menu. • Lorsqu'il est enfoncé, répond « Oui » à une question.
Touches de fonction F1 à F6 (La fonction à afficher varie selon les situations.)	RETURN : remonte d'un niveau. SELECT : sélectionne une option. UP : saute de 100 ou 50 options en arrière dans la liste des options de menu. DOWN : saute de 100 ou 50 options en avant dans la liste des options de menu. SAVE : sauvegarde un nouveau réglage en mémoire. EXIT : quitte le menu actuel. – : modifie un réglage. + : modifie un réglage.
Touche RESET • Réinitialise le réglage actuel sur la valeur par défaut. • Répond « Non » à une question.

Pour modifier les réglages des options de menu

Procédez comme suit pour modifier les réglages des options de menu.

1 Utilisez le bouton PUSH SET pour sélectionner l'option requise.

Exemple : affichage d'écran lorsque l'option 005 DISPLAY INFORMATION SELECT est sélectionnée

KEY PARAMETER 001:P-ROLL TIME - 5 s 002:CHARA H-POS - 0A 003:CHARA V-POS - 2E *005:DISPLAY SEL - T&CNT 006:LOCAL ENA - st&ej 007:DISC TIMER - +-12H 009:CHARA TYPE - white 011:CHARA SIZE - x1 012:COND DISPLAY - dis 013:SYSTEM FREQ - off 016:ALARM - on

2 Appuyez sur le bouton PUSH SET ou la touche de fonction SELECT (F2).

Cela affiche l'écran de réglage 2 pour l'option de menu sélectionnée à l'étape 1.

Exemple : affichage d'écran de réglage lorsque l'option 005 DISPLAY INFORMATION SELECT est sélectionnée

ITEM-005 DISPLAY INFORMATION SELECT time data & CNT Réglage actuel

3 Utilisez le bouton PUSH SET ou la touche de fonction +/- (F3 ou F4) pour modifier le réglage.
4 Pour modifier d'autres réglages, appuyez sur le bouton PUSH SET ou la touche de fonction SELECT (F2) pour revenir à l'écran précédent, puis répétez les étapes 1 à 3.
5 Une fois les réglages terminés, appuyez sur la touche de fonction SAVE (F5).

Le message « NOW SAVING... » apparaît sur l'affichage du moniteur vidéo et « Saving... » apparaît dans la section d'affichage des données de temps, pendant que les nouveaux réglages sont sauvegardés en mémoire. Lorsque l'opération de sauvegarde est terminée, l'affichage du moniteur vidéo et la section d'affichage des données de temps reviennent à leurs indications normales.

Remarques

• Si vous mettez l'appareil hors tension avant que l'opération de sauvegarde ne soit terminée, les réglages peuvent être perdus. Patientez le temps que la sauvegarde soit terminée avant de mettre l'appareil hors tension.
• Si vous appuyez sur la touche MENU au lieu de la touche de fonction SAVE (F5), les nouveaux réglages ne sont pas sauvegardés. Le message « ABORT ! » apparaît sur l'affichage du moniteur vidéo et « Abort ! » dans la section d'affichage des données de temps pendant environ 0,5 secondes, et le système quitte les menus. Pour modifier plus d'un réglage, assurez-vous de bien appuyer sur la touche de fonction SAVE (F5) après les réglages.

Pour réinitialiser les réglages de menu sur leurs valeurs par défaut

Après avoir modifié les réglages de menu, utilisez la procédure suivante pour réinitialiser les réglages sur leurs valeurs par défaut (initialisation des réglages).

Pour réinitialiser tous les réglages sur leurs valeurs par défaut

1 Appuyez sur la touche MENU pour afficher le menu de configuration.
2 Appuyez sur la touche RESET.

Un message s'affiche vous demandant de confirmer la réinitialisation de tous les réglages sur leurs valeurs par défaut.

Message sur l'affichage du moniteur vidéo	Initialize all items to factory preset values?
Message dans la section d'affichage des données de temps	Init setup?

3 Appuyez sur la touche de fonction SAVE (F5).

Le message « NOW SAVING... » apparaît sur l'affichage du moniteur vidéo et « Saving... » apparaît dans la section d'affichage des données de temps, pendant que les réglages de toutes les options sont réinitialisés sur leurs valeurs par défaut. Ces valeurs par défaut sont ensuite sauvegardées en mémoire.

Remarque

Si vous mettez l'appareil hors tension avant que les réglages n'aient été sauvegardés, il est possible que les réglages ne soient pas réinitialisés sur leurs valeurs par défaut. Patientez le temps que la sauvegarde soit terminée avant de mettre l'appareil hors tension.

Pour abandonner l'opération de réinitialisation

Au lieu d'appuyer sur la touche de fonction SAVE (F5), appuyez sur la touche RESET. L'affichage revient au niveau supérieur du menu de configuration, sans modifier les réglages.

Pour personnaliser l'affichage d'options de menu

Vous pouvez sélectionner les options de menu affichées dans le menu de configuration.

1 Réglez l'option du menu de maintenance M41 : CUSTOMIZE sur « ENABLE ».

Voir page 174 pour plus d'informations sur l'utilisation du menu de maintenance.

2 Maintenez la touche MENU enfoncée pendant environ trois secondes.

L'écran SETUP CUSTOMIZE s'affiche.

SETUP ON OFF UP DOWN SAVE EXIT SETUP CUSTOMIZE *H01:OPE HOURS - on H02:LASERO - on H03:LASER1 - on H11:OPE HOURS r- on H13:SEEK HOURS0r- off H14:SPDL HOURS r- off H15:LOAD COUNT r- off H17:SEEK HOURS1r- off 001:P-ROLL TIME - off 002:CHARA H-POS - off 003:CHARA V-POS - off

3 Tournez le bouton PUSH SET pour que la marque « * » apparaisse à côté de l'option à afficher ou masquer dans le menu de configuration.

SETUP
ON	SETUP CUSTOMIZE H01: OPE HOURS - on H02: LASERO - on H03: LASER1 - on H11: OPE HOURS r- on *H13: SEEK HOURS0r- off H14: SPDL HOURS r- off H15: LOAD COUNT r- off H17: SEEK HOURS1r- off 001: P-ROLL TIME - off 002: CHARA H-POS - off 003: CHARA V-POS - off
OFF
UP
DOWN
SAVE
EXIT

Vous pouvez appuyer sur la touche ♦/MARK1 ou ♦/MARK2 pour déplacer la marque « * » de 100 options de menu.

4 Appuyez sur le bouton PUSH SET.

Un écran de réglage pour l'option sélectionnée s'affiche.

5 Tournez le bouton PUSH SET pour sélectionner « on » ou « off ».

on : affiche l'option dans le menu de configuration. off : n'affiche pas l'option dans le menu de configuration.

6 Appuyez sur le bouton PUSH SET.

Pour continuer la sélection d'options

Répétez les étapes 3 à 6.

Pour régler des options plus rapidement

Dans l'étape 3, tournez la touche PUSH SET pour déplacer la marque « * », puis appuyez sur la touche de fonction ON (F1) ou la touche de fonction OFF (F2) pour régler des options en continu.

7 Appuyez sur la touche de fonction SAVE (F5).

Indication de personnalisation dans le menu de configuration

Lorsque vous ouvrez le menu de configuration après avoir personnalisé l'option de menu affichée, une marque « [C] » s'affiche dans le coin supérieur droit pour indiquer que le menu a été personnalisé.

Options du menu étendu

Les tableaux suivants indiquent les options dans le menu étendu.

- Les noms d'option sont les noms qui apparaissent sur un moniteur externe auquel la sortie des connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER) est reliée.

- Les valeurs dans les colonnes Réglages sont les valeurs qui apparaissent dans la section d'affichage des données de temps. (Les valeurs peuvent apparaître sous un format différent sur le moniteur externe. Dans ce cas, les valeurs du moniteur externe sont indiquées entre parenthèses.) Les valeurs soulignées sont les valeurs par défaut.

Options de menu 100, relatives aux panneaux de commande (OPERATIONAL PARAMETER)

Numéro de l’option	Nom de l’option Réglages
101 SELECTION FOR SEARCH DIAL ENABLE			Sélectionne de quelle façon l’appareil passe en mode accélération, image par image ou vitesse variable.dial (dial direct): appuyer sur la touche SHUTTLE/JOG ou VAR/JOG ou, excepté pendant une opération d’enregistrement/montage, tourner la molette accélératrice/rotative.key (via search key): appuyer sur la touche SHUTTLE/JOG ou VAR/JOG.
105 REFERENCE SYSTEM ALARM Sélectionne l’affichage ou non d’un avertissement quand le signal vidéo de référence n’est pas fourni, ou quand il diffère de la fréquence de système de cet appareil.off: pas d’avertissement.on: la touche STOP clignote comme avertissement.
107 REC INHIBIT LAMP FLASHING Sélectionne si le témoin REC INHI doit clignoter lorsque l’enregistrement est impossible (voir « Témoin REC INHI (interdiction d’enregistrement) » (page 19)).off: le témoin REC INHI s’allume.on: le témoin REC INHI clignote.
108 AUTO EE	SELECT Lorsqu’un disque est inséré et que PB/EE à la page HOME du menu de fonction est réglé sur « EE », sélectionne les modes de fonctionnement dans lesquels les signaux d’entrée vidéo et audio sont automatiquement traités en mode E-E.S/F/R (stop/f.fwd/f.rev): en modes d’arrêt/d’avance rapide/de retour rapidestop: en mode d’arrêt
109 FORCED	EE WHEN DISC UNLOAD Pendant le chargement/déchargement de disque et lorsqu’aucun disque n’est inséré, sélectionne de contrôler ou non le réglage PB/EE des signaux de sortie.on: ne pas contrôler (le signal est toujours un signal E-E).off: contrôler.
114 AUDIO MONITOR OUTPUT LEVEL Sélectionne de contrôler le niveau de la sortie de signaux audio depuis les connecteurs AUDIO MONITOR R, L à l’aide du bouton LEVEL pour la prise PHONES.var (variable): contrôler.fixed: ne pas contrôler.
118 KEY INHIBIT Sélectionne les touches pouvant être utilisées lorsque l’interrupteur KEYINHI est réglé sur « ON ». Les sous-options suivantes contrôlent différents ensembles de touches indépendamment.

Options de menu 100, relatives aux panneaux de commande (OPERATIONAL PARAMETER)

Numéro de l’option	Nom de l’option Réglages
131 AUDIO VOLUME	Définit si chacun des boutons		d’ajustement ALL/CH-1 et CH-2 à CH-4situés sur le panneau de commande est activé, vous permettant d’ajuster les niveaux d’enregistrement et de lecture audio de chaque canal individuellement, ou si le bouton d’ajustement ALL/CH-1 constitue à lui seul la commande principale des niveaux audio de tous les canaux à la fois.
	Sous-option
	1 REC	Définit les réglages pour les boutons d’ajustement d’enregistrement ALL/CH-1 et CH-2 à CH-4.each: chacun des boutons d’ajustement ALL/CH-1 et CH-2 à CH-4 est activé, vous permettant d’ajuster individuellement chaque canal.all: le bouton d’ajustement ALL/CH-1 constitue à lui seul la commande principale.Lorsque vous sélectionnez « all », le témoin ALL à gauche du bouton d’ajustement ALL/CH-1 s’allume.
	2 PB	Définit les réglages pour les boutons d’ajustement de lecture ALL/CH-1 et CH-2 à CH-4.each: chacun des boutons d’ajustement ALL/CH-1 et CH-2 à CH-4 est activé, vous permettant d’ajuster individuellement chaque canal.all: le bouton d’ajustement ALL/CH-1 constitue à lui seul la commande principale.Lorsque vous sélectionnez « all », le témoin ALL à gauche du bouton d’ajusment ALL/CH-1 s’allume.
140 AREA MARKER	SElectionne d’afficher ou non la zone d’affichage de sortie SD sur l’écran LCD couleur.off: ne pas afficher.on: afficher.
142 REPEAT MODE	Met l’appareil en mode de lecture répétée ou quitte ce mode.off: quitte le mode de lecture répétée.play: met l’appareil en mode de lecture répétée.
143 INDEX PICTURE	POSITION Sélectionne l’image du plan à utiliser en vignette (index d’images) lors de l’enregistrement.0secà 10sec: peut être défini dans la plage de 0 (première image du plan) à 10 secondes, en unités d’une seconde.
145 MODE KEY	ENABLE DURING RECORDING		Sélectionne si les touches STOP et PAUSE sont les seules touches qui arrêtent l’enregistrement.enal( all enable): l’enregistrement s’arrête lorsque vous appuyez sur la touche EJECTa), la touche PLAY, la touche STOP, la touche PAUSEla touche SHUTTLE/JOG et la touche VAR/JOGb).s&p (stop & pause): l’enregistrement s’arrête uniquement lorsque vous appuyez sur la touche STOP ou la touche PAUSE.
146 POWER S	AVE MODE	Sélectionne de mettre ou non l’appareil en mode d’économie d’énergie lorsqu’il entre en mode d’arrêt, en activant ou en désactivant l’alimentation pour chacun des composants dans les sous-options.
	Sous-option
	1	DRIVE	Sélectionne d’alimenter ou non le lecteur.stby: alimenter (ne pas mettre cet appareil en mode d’économie d’énergie).save: ne pas alimenter (mettre cet appareil en mode d’économie d’énergie).
150 REC MODE	Définit les fonctions d’enregistrement des sous-options.
	Sous-option
	1 DISC EXCHANGE	off	____: désactive la fonction de cache d’échange de disque.on: active la fonction de cache d’échange de disque.
	2 CL	P CONTINUOUS off	____: désactive la fonction d’enregistrement continu de plan.on: active la fonction d’enregistrement continu de plan.

Options de menu 100, relatives aux panneaux de commande (OPERATIONAL PARAMETER)

Numéro de l’option	Nom de l’option Réglages
151 GUI OPERATION Sélectionne de désactiver ou non l’affichage du Thumbnail Menu et duDisc Menu lorsque cet appareil est dans un mode autre que le mode d’arrêt.ena (enable) : ne pas désactiver.stop (via stop) : activer l’affichage de menus en mode d’arrêt.dis (disable) : désactiver.
153 FIND MODE Indique l’image sur laquelle se positionner lors d’une pression de la touche PREV ou NEXT.clip : la première image du planR.ST (clip & rec start mark) : l’image sur laquelle un repère Rec Start est défini (si aucun repère n’est défini, la première image du plan)
154 SINGLE CLIP PLAY MODE Met l’appareil en mode de lecture de plan unique ou quitte le mode de lecture de plan unique.off : quitte le mode de lecture de plan unique. (Met l’appareil en mode de lecture continue.)on : met l’appareil en mode de lecture de plan unique

a) Le disque est éjecté une fois l'enregistrement arrêté.
b) L'appareil entre en mode arrêt lorsque vous appuyez sur la touche PLAY.
Il entre en mode d'image figée (mode image par image, accélération ou

variable) lorsque vous appuyez sur la touche SHUTTLE/JOG ou la touche VAR/JOG.

Options de menu 200, relatives à l'interface de contrôle à distance (REMOTE INTERFACE)

Numéro de l’option	Nom de l’option Réglages
201 PARA RUN	Sélectionne d’utiliser ou non le fonctionnement synchronisé pour deux magnétoscopes ou plus.dis (disable) : pas de fonctionnement synchronisé.ena (enable) : utilisation du fonctionnement synchronisé.RemarquePour utiliser le fonctionnement synchronisé pour deux magnétoscopes ou plus, réglez l’option 201 sur ena sur tous les magnétoscopes.
214 REMOTE	INTERFACE Si l’interrupteur de contrôle à distance est réglé sur REMOTE, sélectionne le périphérique à partir duquel l’appareil est contrôlé.9PIN: périphérique raccordé au connecteur REMOTE(9P).SDI: périphérique raccordé au connecteur SD/HDSDI INPUT.i.LINK:périphérique raccordé au connecteur i, (i.LINK) HDV TS.a)
257 NETWORK	ENABLE Sélectionne les positions de l’interrupteur de contrôle à distance qui activent les connexions réseau.net (network): uniquement lorsque l’interrupteur est réglé sur « NET ».n&9P (network & remote(9PIN)): lorsque l’interrupteur est réglé sur « NET », et lorsque l’interrupteur est réglé sur « REMOTE » et que l’option du menu de configuration 214 est réglée sur « 9PIN ».b)

a) Lorsque la carte optionnelle PDBK-202 est installée
b) Des connexions FTP peuvent être réalisées uniquement lorsque le périphérique raccordé au connecteur REMOTE(9P) (D-sub 9 broches) se trouve en mode d'arrêt. Durant les connexions FTP, le périphérique raccordé au connecteur REMOTE(9P) ne peut pas être utilisé pour contrôler cet appareil.

Options de menu 300, relatives aux opérations de montage (EDITING)

Numéro de l’option	Nom de l’option	Réglages
301 VAR SPEED	ED RANGE FOR SYNCHRONIZATION	Sélectionne la vitesse de lecture lorsqu’une lecture est effectuée en mode vitesse variable depuis un appareil de contrôle à distance raccordé au connecteur REMOTE(9P). -1 +1 : -1 à +1 fois la vitesse normale.wide: -1,20 à +1,20 fois la vitesse normale.

Options de menu 300, relatives aux opérations de montage (EDITING)

Numéro de l’option	Nom de l’option Réglages
307 AUTO-DELETION FOR INCONSISTENT DATA		Sélectionne l’action à effectuer lorsqu’un point de montage incohérent a été défini.manu(manual):faire clignoter la touche DELETE sur le panneau de commande et afficher un avertissement.neg&E (neg & excess):supprimer automatiquement le point de montage incohérent lorsqu’un point Out est défini avant un point In, et quand plus de points de montage que nécessaire ont été définis.neg:supprimer automatiquement le point de montage incohérent lorsqu’un point Out est défini avant un point In. Faire clignoter la touche DELETE sur le panneau de commande et afficher un avertissement quand plus de points de montage que nécessaire ont été définis.
308 SELECTION OF STD/NON-STD FOR COMPOSITE VIDEO IN		Sélectionne le mode STD ou NON-STD en fonction de l’entrée vidéo composite.STD (forced STD):le mode STD est toujours utilisé (mode STD forcé).N-STD (forced non-STD):utilisez ce réglage lorsque le signal vidéo d’entrée est instable (mode NON-STD forcé).RemarquesLors de l’utilisation d’un magnétoscope sans correcteur de base de temps intégré (p. ex. un magnétoscope VHS prévu pour une utilisation à domicile), sélectionnez « N-STD ».Lorsque cette option est réglée sur « N-STD », les limites suivantes sont applicables, car le générateur de signaux de référence de synchronisation de cet appareil est toujours synchronisé avec un signal de référence de synchronisation interne (voir page 44).- Il n’est pas possible d’enregistrer le VITC, les informations d’image large ni les sous-titres, qui sont multiplexés dans l’intervalle de suppression verticale des signaux vidéo de type composite.- Des retards de synchronisation labiale (des retards de synchronisation entre la vidéo et l’audio) peuvent survenir.
320 DIGITAL AUDIO PB PROCESS ON EDIT POINT		Sélectionne le traitement de la lecture audio aux points de montage.cut:effectuer une coupure (des discontinuités audio peuvent en résulter au point de montage).fade:commencer et terminer par un fondu.
345 EDITING MODE Sélectionne le mode de montage lors du montage de liste de montage.ovl (overlay):mode superpositionins (insert):mode insertiondel (delete):mode suppression
346 PLAYER SELECT Sélectionne la source des plans à utiliser comme contenu.clip (disc(clip)):plans (données vidéo et audio) sur un disque introduit dans l’enregistreurext (external):dispositif externevoice (disc(voice)):audio (données audio, à distinguer des plans) sur un disque introduit dans l’enregistreursxs (SxS):plans (données vidéo et audio) sur une carte mémoire SxS introduite dans l’enregistreurRemarqueLes réglages « voice (disc(voice)) » et « sxs (SxS) » s’affichent lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.
347 INPUT VOICE CH Sélectionne le canal d’entrée audio.CH 1à CH 8RemarqueCeci ne s’affiche que lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.

Options de menu 300, relatives aux opérations de montage (EDITING)

Numéro de l’option	Nom de l’option Réglages
348 OUTPUT	VOICE CH Sélectionne le canal de sortie pour une piste vocale.CH 1 à CH 8RemarquesCeci ne s’affiche que lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.Le réglage actuel de cette option au début du montage est appliqué à la totalité de la liste de montage. Il n’est pas possible de modifier ce réglage pour différents segments de données vocales.

Options de menu 400, relatives au temps de lancement (PREROLL)

Numéro de l’option	Nom de l’option Réglages
401 FUNCTION	MODE AFTER CUE-UP Sélectionne	l’état dans lequel l’appareil se met après une opération de positionnement.stop: s’arrête (mode d’arrêt).still: lecture statique (en mode image par image et accélération).

Options de menu 500, relatives à la protection des disques (DISC PROTECTION)

Numéro de l’option	Nom de l’option Réglages
501 STILL TIMER	Pour protéger le disque contre les	chocs et les vibrations et préserver la durée de vie des diodes laser, l’appareil se met automatiquement en mode de veille à l’issue d’un délai spécifié en mode d’arrêt de disque (mode d’arrêt ou mode image fixe en mode de recherche). Vous pouvez ainsi définir le délai à l’issue duquel l’appareil quitte le mode d’arrêt de disque pour passer en mode de veille.0.5 s (0.5 sec) à 8 m (8 min) à 30 m (30 min) : peut être défini dans la plage de 0,5 seconde à 30 minutes.off : ne pas passer en mode de veille.

Options de menu 600, relatives au code temporel, aux métadonnées et à l'UMID (TIME CODE GENERATOR/META DATA)

Numéro de l’option	Nom de l’option Réglages
601 VITC POS	ITIONSEL-1	En mode 59.94i/59.94P/29.97P	Sélectionne la ligne d’insertion des signaux VITC (sortie SD)12H (12 line) à 16H (16 line) à 20H (20 line) : n’importe quelle ligne de 12 à 20.RemarquesLes signaux VITC peuvent être insérés à deux endroits. Pour l’insertion à deux endroits, définissez les deux options 601 et 602.En mode 59.94i/59.94P/29.97P (J), la sortie des informations d’image large ont priorité si OUTPUT dans l’option 731 du menu de configuration est réglé sur « auto » et la ligne d’insertion VITC est la ligne 16.En mode 59.94i/59.94P/29.97P (UC), la sortie des informations d’image large ont priorité si OUTPUT dans l’option 731 du menu de configuration est réglé sur « auto » et la ligne d’insertion VITC est la ligne 20.
		En mode 50i/50P/25P	Sélectionne la ligne d’insertion des signaux VITC (sortie SD)9H (9 line) à 19H (19 line) à 22H (22 line) : n’importe quelle ligne de 9 à 22.RemarqueLes signaux VITC peuvent être insérés à deux endroits. Pour l’insertion à deux endroits, définissez les deux options 601 et 602.

Options de menu 600, relatives au code temporel, aux métadonnées et à l'UMID (TIME CODE GENERATOR/META DATA)

Numéro de l’option	Nom de l’option Réglages
602 VITC POSITION	ITIONSEL-2	En mode 59.94i/59.94P/29.97P	Sélectionne la ligne d’insertion des signaux VITC (sortie SD)12H (12 line) à 18H (18 line) à 20H (20 line): n’importe quelle ligne de 12 à 20.RemarquesLes signaux VITC peuvent être insérés à deux endroits. Pour l’insertion à deux endroits, définissez les deux options 601 et 602.En mode 59.94i/59.94P/29.97P (J), la sortie des informations d’image large ont priorité si OUTPUT dans l’option 731 du menu de configuration est réglé sur « auto » et la ligne d’insertion VITC est la ligne 16.En mode 59.94i/59.94P/29.97P (UC), la sortie des informations d’image large ont priorité si OUTPUT dans l’option 731 du menu de configuration est réglé sur « auto » et la ligne d’insertion VITC est la ligne 20.
		En mode 50i/50P/25P	Sélectionne la ligne d’insertion des signaux VITC (sortie SD)9H à 21H à 22H: n’importe quelle ligne de 9 à 22.RemarqueLes signaux VITC peuvent être insérés à deux endroits. Pour l’insertion à deux endroits, définissez les deux options 601 et 602.
605 TCG REGEN MODE Sélectionne le signal à régénérer quand le générateur de code temporel est en mode de régénération.TC&UB: le code temporel et les bits utilisateur sont régénérés.TC: seul le code temporel est régénéré.UB: seuls les bits utilisateur sont régénérés.
607 U-BIT BINARY GROUP FLAG Sélectionne les bits utilisateur à utiliser dans le code temporel généré par le générateur de code temporel.000 (000:not specified): jeu de caractères non spécifié.001 (001:iso character): caractères 8 bits conformes aux normes ISO 646 et ISO 2022.010 (010:unassigned-1): non définis.011 (011:unassigned-2): non définis.100 (100:unassigned-3): non définis.101 (101:page / line): système multiplex SMPTE ST 262 pages/lignes.110 (110:unassigned-4): non définis.111 (111:unassigned-5): non définis.
611 TC OUTPUT PHASE IN EE MODE Sélectionne le mode de sortie de code temporel depuis le connecteur TIME CODE OUT en mode E-E.thru (through): envoie l’entrée de code temporel au connecteur TIME CODE IN en l’état.v-in (video input phase): envoie le code temporel avec une phase identique à celle du signal d’entrée vidéo.v-out (video output phase): envoie le code temporel avec une phase identique à celle du signal de sortie vidéo.
612 TC OUTPUT MUTING IN SEARCH MODE			Sélectionne de supprimer ou non la sortie du connecteur TIME CODE OUT en mode image par image/accélération.on: supprimer.off: ne pas supprimer.
618 UPCONV	EMBEDDED VITC Sélectionne la source du VITC intégré à la sortie HDSDI lors de la conversion ascendante pendant la lecture de disques SD.VITC:sélectionne le VITC du disque SD.LTC:sélectionne le LTC du disque SD.

Options de menu 600, relatives au code temporel, aux métadonnées et à l'UMID (TIME CODE GENERATOR/META DATA)

Numéro de l’option	Nom de l’option Réglages
619 VITC Sélectionne d’enregistrer les signaux VITC		générés par le générateur de code temporel interne. Ce réglage s’applique lorsque le format d’enregistrement est SD et un signal VITC est présent dans le signal vidéo d’entrée et lorsque la ligne de ce signal VITC est réglée sur « thru » dans l’option du menu de configuration 723.off: enregistre le VITC détecté sur la ligne au numéro le plus bas réglée sur « thru ».on: lorsqu’un VITC est détecté sur une ligne réglée sur « thru », et le numéro de cette ligne est inférieur aux numéros des lignes sélectionnées avec les options du menu de configuration 601 et 602, enregistre le VITC de cette ligne.Lorsqu’un VITC est détecté sur une ligne réglée sur « thru », et le numéro de cette ligne est supérieur aux numéros des lignes sélectionnées avec les options du menu de configuration 601 et 602, enregistre le VITC généré de manière interne.
634 WATCH AUTO ADJUST Sélectionne de régler ou non l’horloge interne de l’appareil sur les données temporelles intégrées aux bits utilisateur, lorsque les données temporelles sont intégrées aux bits utilisateur LTC reçus par le connecteur TIME CODE IN.off: ne pas régler l’heure.on: régler l’heure.
651 UMID SDI OUTPUT Sélectionne ou non la sortie		UMID dans le VANC de la sortie SDI.off: désactive la sortie.on: active la sortie.Voir « Utilisation des données UMID » (page 201) pour plus d’informations sur UMID.
652 UMID SD VANC LINE Sélectionne la ligne de la sortie UMID lorsque l’option de menu 651 est réglée sur « on ».12 H (12 line), 13 H (13 line), 15 H (15 line), 16 H (16 line), 17 H (17 line), 18 H (18 line), 19 H (19 line) (mode 59.94i/59.94P/29.97P)9 H (9 line), 10 H (10 line), 12 H (12 line), 13 H (13 line), 14 H (14 line), 15 H (15 line), 16 H (16 line), 17 H (17 line), 18 H (18 line) (mode 50i/50P/25P)Voir « Utilisation des données UMID » (page 201) pour plus d’informations sur UMID.
653 UMID HD VANC LINE Sélectionne la ligne de la sortie UMID lorsque l’option de menu 651 est réglée sur « on ».9H (9 line) à 17H (17 line) à 20H (20 line) (mode 59.94i, 50i, 29.97P, 25P, 23.98P)9H (9 line) à 17H (17 line) à 25H (25 line) (mode 59.94P, 50P)RemarqueLa ligne VANC de sortie pendant la lecture suit le réglage pour l’enregistrement.Voir « Utilisation des données UMID » (page 201) pour plus d’informations sur UMID.
657 ESSENCE MARK SDI OUTPUT Sélectionne d’en voyer ou non des repères dans le VANC de la sortie SDI.off: désactive la sortie.on: active la sortie.
660 ESSENCE MARK SD VANC LINE		Avec l’option de menu 657 sur « on », sélectionne la ligne de sortie des repères.12 H (12 line), 13 H (13 line), 15 H (15 line), 16 H (16 line), 17 H (17 line), 18 H (18 line), 19 H (19 line) (mode 59.94i/59.94P/29.97P)9 H (9 line), 10 H (10 lines), 12 H (12 lines), 13 H (13 lines), 14 H (14 lines), 15 H (15 lines), 16 H (16 lines), 17 H (17 lines), 18 H (18 lines) (mode 50i/50P/25P)

Options de menu 600, relatives au code temporel, aux métadonnées et à l'UMID (TIME CODE GENERATOR/META DATA)

Numéro de l’option	Nom de l’option Réglages
665	ESSENCE MARK HD VANC LINE	Avec l’option 657 sur « on », sélectionne la ligne de sortie des repères.9H (9 line) à17H (17 line) à 20H (20 line) (mode 59.94i, 50i, 29.97P, 25P, 23.98P)9H (9 line) à17H (17 line) à 25H (25 line) (mode 59.94P, 50P)RemarqueLa ligne VANC de sortie pendant la lecture suit le réglage pour l’enregistrement.
666 META DATA ITEM OUT Sélectionne d’inclure ou non les informations des paquets VANConregistrés dans les éléments de données de la section DATA ITEM des fichiers MXF.off: ne pas inclure les informations des paquets VANC dans les éléments de données.on: inclure les informations des paquets VANC dans les éléments de données.
668 USER META DATA OUTPUT INMXF		Sélectionne d’émettre ou non les métadonnées d’utilisateur vers des fichiers MXF.off: désactive la sortie.on: active la sortie.

Options de menu 700, relatives au contrôle vidéo (VIDEO CONTROL)

Numéro de l’option	Nom de l’option Réglages
703 BLANK LINE	NE SELECT Active/désactive la suppression du signal de sortie vidéo pour les lignes individuelles dans l’intervalle de suppression verticale.
	Sous-option Le signal Y/C et les zones paires/impaires sont supprimés simultanément.
	ALL LINE ---		____: indique la suppression pour chaque ligne séparément.blnk: indépendamment du réglage d’autres sous-options, supprime toutes les lignes pouvant être spécifiées dans cette option de menu.thru: indépendamment du réglage d’autres sous-options, désactive la suppression de toutes les lignes pouvant être spécifiées dans cette option de menu.
	En mode 59.94i/59.94P/29.97P (UC)	LINE 12 ...LINE 19	Indique la suppression des lignes 12 à 19.blnk: active la suppression.thru: désactive la suppression.
		LINE 20 Indique la suppression de la ligne 20.blnk: active la suppression.half: active la semi-suppression.thru: désactive la suppression.
	En mode 59.94i/59.94P/29.97P (J)	LINE 12 ...LINE 20	Indique la suppression des lignes 12 à 20.blnk: active la suppression.thru: désactive la suppression.
		LINE 21 Indique la suppression de la ligne 21.blnk: active la suppression.half: active la semi-suppression.thru: désactive la suppression.
	En mode 50i/50P/25P	LINE 9 ...LINE 22	Indique la suppression des lignes 9 à 22.blnk: active la suppression.thru: désactive la suppression.
		LINE 23 Indique la suppression de la ligne 23.half: active la semi-suppression.thru: désactive la suppression.

Options de menu 700, relatives au contrôle vidéo (VIDEO CONTROL)

Numéro de l’option	Nom de l’option Réglages
705 EDGE SUBCARRIER REDUCER MODE			Sélectionne d’activer ou non le réducteur de sous-porteuse (ESR).on: activer.off: ne pas activer.Pour lire un signal composite, réglez cette option sur « on ».
707 FORCED VERTICAL INTERPOLATION OFF			La fonction « Y-add » est généralement activée automatiquement en lecture image par image ou à vitesse variable. Cette option permet de choisir de forcer la désactivation de la fonction « Y-add ». ^a) auto: activer automatiquement la fonction « Y-add ».off (forced YADD off): forcer la désactivation de la fonction « Y-add ». La fonction « Y-add » est désactivée lorsqu’une image du disque est affichée en mode d’arrêt (l’option de menu 108 AUTO EE SELECT est définie sur « off »).
710 INTERNAL VIDEO SIGNAL GENERATOR			Sélectionne le signal de test que doit envoyer le générateur interne de signal de test. Lorsque V INPUT à la page P1 VIDEO du menu de fonction est réglé sur « SG », le générateur interne de signal de test envoie le signal de test sélectionné. Ce signal peut aussi être enregistré.off: empêche « SG » d’être sélectionné pour V INPUT à la page P1VIDEO du menu de fonction.CB75 (75% Color Bars): signal de barre de couleurs 75 %CB100 (100% Color Bars): signal de barre de couleurs 100 %MLTBS (Multi Burst): salve multifréquence10STP (10 steps): signal à 10 échelonsPLSBR (Pulse and Bar): signal de barre et impulsionRAMP (Ramp): signal de rampeBLACK (Black): signal de noirARIBCB (ARIB Color Bars): signal de barre de couleurs, largeur modifiée, 100 %RemarqueARIB CB ne peut être déterminé lorsque l’enregistrement SD est sélectionné. Si ARIB CB est sélectionné, la sélection change en CB75 (75% Color Bars).
713 VIDEO SETUP REFERENCE Règle le décollement vidéo à ajouter au signal d’entrée et de sortie composite (en mode 59.94i/59.94P/29.97P uniquement).
OUTPUT LEVEL	En mode 59.94i/59.94P/29.97P (UC)		Ajoute au signal de sortie le niveau de décollement sélectionné par cette option.0.0%, 7.5%
715 VIDEO GAIN CONTROL Règle le niveau de sortie vidéo.-2048 (-2048 (DEC)) à 0 (0 (DEC)) à 848 (848 (DEC))
716 CHROMA GAIN CONTROL Règle le niveau de sortie chromatique.-2048 (-2048 (DEC)) à 0 (0 (DEC)) à 848 (848 (DEC))
717 CHROMA PHASE CONTROL Règle la phase chromatique.-128 (-128 (DEC)) à 0 (0 (DEC)) à 127 (127 (DEC))
718 SETUP LEVEL (mode 59.94i/59.94P/29.97P)/BLACK LEVEL (mode 50i/50P/25P)			Règle le niveau de décollement (niveau de noir).-272 (-272 (DEC)) à 0 (0 (DEC)) à 272 (272 (DEC))
719 SYSTEM PHASE SYNC Règle la phase de synchronisation des signaux de sortie.-128 (-128 (DEC)) à 0 (0 (DEC)) à 127 (127 (DEC))

Options de menu 700, relatives au contrôle vidéo (VIDEO CONTROL)

Numéro de l’option	Nom de l’option Réglages
720 SYSTEM PHASE SC Règle la phase de la sous				-porteuse des signaux de sortie.0 (0 (DEC)) à 511 (511 (DEC))
723 INPUT VID	EO BLANK Active ou désactive la sup			suppression des lignes dans l’intervalle de suppression verticale de signaux d’entrée vidéo. Les lignes peuvent être déterminées d’une manière individuelle. Les signaux Y/C et les zones paires/impaires sont supprimés simultanément.La suppression dans les signaux enregistrés est effectuée en fonction de ces réglages.
	Sous-option
	1 ALL	LINE - - -:		___ indique la suppression pour chaque ligne séparément.blnk: indépendamment des réglages d’autres sous-options, supprime toutes les lignes pouvant être spécifiées dans cette option de menu.thru: indépendamment des réglages d’autres sous-options, désactive la suppression de toutes les lignes pouvant être spécifiées dans cette option de menu.
	2...10	LINE 12...LINE 20	En mode59.94i/59.94P/29.97P	Indique la suppression des lignes 12 à 20.blnk: active la suppression.thru: désactive la suppression.
	2...15	LINE 9...LINE 22	En mode50i/50P/25P	Indique la suppression des lignes 9, 322 à 22 et 335.blnk: active la suppression.thru: désactive la suppression.
726 H BLANKING WIDTH Sélectionne la largeur de				suppression horizontale du signal vidéo analogique de sortie.narow (narrow): suppression numérique (étroite)wide: suppression analogique (large)Si vous sélectionnez « wide », la largeur de suppression horizontale correspond à SMPTE ST 170, la suppression est normalement élargie et l’image se rétrécit. Il est recommandé de sélectionner « narow » lors du montage puis, pour la diffusion, de sélectionner « wide » afin de fournir un signal correspondant à la norme. Toutefois, « narow » doit être toujours sélectionné pour les signaux SDI.
728 OUTPUT SCH PHASE Définit la phase H de la sous-porteuse.-512 (-512 (DEC)) à 0 (0 (DEC)) à 511 (511 (DEC))

Options de menu 700, relatives au contrôle vidéo (VIDEO CONTROL)

Numéro de l’option	Nom de l’option		Réglages
731 WIDE MODE Indique si vous souhaitez enregistrer et lire en ajoutant des informations d’image large.
				Sous-option
				1 INPUT Sélectionne l’enregistrement ou non des informations d’image large sur le disque lors de l’enregistrement.auto : enregistre automatiquement les informations d’image large lorsqu’elles sont détectées dans le signal d’entrée vidéo sélectionné.on : enregistre toujours les informations d’image large.off : n’enregistre jamais les informations d’image large.
				2 OUTPUT Sélectionne l’ajout ou non des informations d’image large à la sortie de signal.thru: pas d’ajout, comme déterminé ci-dessous.Ne pas ajouter d’informations d’image large aux signaux de sortie vidéo. Sortie sans modification.Ne pas ajouter d’informations d’image large à la sortie de conversion descendante.auto : ajout dans les conditions déterminées ci-dessous.Ajout automatique des informations d’image large aux signaux de sortie vidéo lorsque de telles informations sont détectées.Ajout d’informations d’image large aux signaux de sortie vidéo lorsqu’une sortie de conversion descendante est réglée sur le mode de compression.RemarquesPour ajouter des informations d’image large au signal de sortie, il faut un autre réglage en plus de cette option. Pour l’option du menu de configuration 703, réglez la ligne 16 (mode 59.94i/59.94P/29.97P (J)), la ligne 20 (mode 59.94i/59.94P/29.97P (UC)), ou la ligne 23 (mode 50i/50P/25P) sur « thru ».En mode 59.94i/59.94P/29.97P (J), la sortie d’informations d’image large a la priorité si la ligne d’insertion VITC est la ligne 16 dans l’option du menu de configuration 601 ou 602.En mode 59.94i/59.94P/29.97P (UC), la sortie d’informations d’image large a la priorité si la ligne d’insertion VITC est la ligne 20 dans l’option du menu de configuration 601 ou 602.
740 MASTER LEVEL (HD) Règle la sortie de signaux vidéo haute définition des connecteurs HDSDI OUTPUT 1, 2 (SUPER). Cela règle simultanément les niveaux Y, PB et PR.-2048 (-2048 (DEC)) à 0 (0 (DEC)) à 846 (846 (DEC))
741 Y LEVEL (HD) Règle le niveau Y de la sortie de signaux vidéo haute définition des connecteurs HDSDI OUTPUT 1, 2 (SUPER).-2048 (-2048 (DEC)) à 0 (0 (DEC)) à 846 (846 (DEC))
742 PB LEVEL (HD) Règle le niveau PB de la sortie de signaux vidéo haute définition des connecteurs HDSDI OUTPUT 1, 2 (SUPER).-2048 (-2048 (DEC)) à 0 (0 (DEC)) à 846 (846 (DEC))
743 PR LEVEL (HD) Règle le niveau PR de la sortie de signaux vidéo haute définition des connecteurs HDSDI OUTPUT 1, 2 (SUPER).-2048 (-2048 (DEC)) à 0 (0 (DEC)) à 846 (846 (DEC))
745 SETUP LEVEL (HD) Règle le niveau de décollement de la sortie de signaux vidéo haute définition des connecteurs HDSDI OUTPUT 1, 2 (SUPER).-272 (-272 (DEC)) à 0 (0 (DEC)) à 272 (272 (DEC))
746 SYNC PHASE (HD) Contrôle la phase de synchronisation H de la sortie de signaux vidéo haute définition des connecteurs HDSDI OUTPUT 1, 2 (SUPER).-128 (-128 (DEC)) à 0 (0 (DEC)) à 127 (127 (DEC))
747 FINE (HD) Contrôle précisément la phase de synchronisation H de la sortie de signaux vidéo haute définition des connecteurs HDSDI OUTPUT 1, 2 (SUPER).0 (0 (DEC)) à 1023 (1023 (DEC))

a) La fonction « Y-add » est une opération de circuit destinée à altérer par interpolation le signal vidéo verticalement lors de la lecture image par

image ou à vitesse variable afin de réduire le mouvement vertical de l'image luc.

Options de menu 800, relatives au contrôle audio (AUDIO CONTROL)

Numéro de l’option	Nom de l’option Réglages
802 DIGITAL	AUDIO MUTING IN SHUTTLE MODE	Détermine les conditions de sourdine audio lors d’une lecture en mode accélération.off: pas de sourdine.on: sourdine.
807 AUDIO OUTPUT	OUTPUT PHASE Détermine la temporisation sortante de signaux numériques de lectureaudio (HDSDI, SDI uniquement), avec une position de référence de 80H.La temporisation sortante se fait plus tôt avec des valeurs inférieures à 80H et plus tard avec des valeurs supérieures à 80H. (80H, 128 échantillons = environ 2,7 ms, 80H, 1 échantillon = environ 20 μs)0 (0 (HEX)) à 80 (80 (HEX)) à FF (FF (HEX)) : les valeurs peuvent être définies dans cette plage.
808 INTERNAL	AUDIO SIGNAL GENERATOR	Sélectionne le fonctionnement du générateur interne de signal de test audio.off: empêche « SG » d’être sélectionné pour la sous-option AU INPUT des options A1 INPUT à A8 INPUT à la page P2 AUDIO du menu de fonction.silnc (silence): signal silencieux.1kHz (1kHz sine): signal sinusoïdal FS 1 kHz, -20 dB.Lorsque vous réglez l’option AU INPUT à la page P2 AUDIO du menu de fonction sur « SG », le générateur de signal interne fonctionne et émet des signaux de test simultanés vers les canaux 1 à 8 (voir page 53).
820 AUDIO OUTPUT	CH3/CH4 SELECT Sélectionne	les signaux émis par les connecteurs ANALOG AUDIO OUTPUT 3 et 4.line (line out): émet les signaux des canaux audio sélectionnés à l’aide de l’option 824 par les connecteurs ANALOG AUDIO OUTPUT 3 et 4.moni (monitor out): émet le canal gauche du son du moniteur (CH-1) par le connecteur ANALOG AUDIO OUTPUT 3, et le canal droit (CH-2) par le connecteur ANALOG AUDIO OUTPUT 4.
823 NON-AUDIO	FLAG PB Contrôle les flags non audio de la sortie numérique audio.
	Sous-option
	1 CH1/CH2 Pendant la lecture (excepté en mode E-E), définit les flags non audio de la sortie numérique audio dans les états suivants.on: activés (données non audio).auto: définis comme suit.Lorsque des données sont lues sur le disque et confirmées : suivre les données.Lorsque des données du disque ne sont pas confirmées : conserver l’état actuel.
	2 CH3/CH4
	3 CH5/CH6
	4 CH7/CH8
824 ANALOG	LINE OUTPUT SELECT Sélectionne les signaux audio analogiques (pistes 1 à 8) à affecter aux canaux de sortie audio.
	Sous-option
	1 CH1/CH2 tr1/2: les pistes 1 et 2 sont affectées aux canaux de sortie audio 1 et 2.tr3/4: les pistes 3 et 4 sont affectées aux canaux de sortie audio 1 et 2.tr5/6: les pistes 5 et 6 sont affectées aux canaux de sortie audio 1 et 2.tr7/8: les pistes 7 et 8 sont affectées aux canaux de sortie audio 1 et 2.
	2 CH3/CH4	tr1/2: les pistes 1 et 2 sont affectées aux canaux de sortie audio 3 et 4.tr3/4: les pistes 3 et 4 sont affectées aux canaux de sortie audio 3 et 4.tr5/6: les pistes 5 et 6 sont affectées aux canaux de sortie audio 3 et 4.tr7/8: les pistes 7 et 8 sont affectées aux canaux de sortie audio 3 et 4.

Options de menu 800, relatives au contrôle audio (AUDIO CONTROL)

Numéro de l’option	Nom de l’option Réglages
828 SDI AUDIO OUTPUT SELECT Sélectionne les signaux audio à affecter aux canaux de sortie audio SDI.
				Sous-option
				1 CH1/CH2 tr1/2		____: les pistes 1 et 2 sont affectées aux canaux de sortie audio 1 et 2.tr3/4: les pistes 3 et 4 sont affectées aux canaux de sortie audio 1 et 2.tr5/6: les pistes 5 et 6 sont affectées aux canaux de sortie audio 1 et 2.tr7/8: les pistes 7 et 8 sont affectées aux canaux de sortie audio 1 et 2.
				2	CH3/CH4	tr1/2: les pistes 1 et 2 sont affectées aux canaux de sortie audio 3 et 4.tr3/4: les pistes 3 et 4 sont affectées aux canaux de sortie audio 3 et 4.tr5/6: les pistes 5 et 6 sont affectées aux canaux de sortie audio 3 et 4.tr7/8: les pistes 7 et 8 sont affectées aux canaux de sortie audio 3 et 4.
834 AUDIO INPUT LEVEL Sélectionne la source d’entrée audio analogique.
839 AUDIO AGC/LIMITER MODE Sélectionne d’ajuster ou non les canaux 1 et 2, ou 3 et 4, de façon indépendante ou en mode stéréo. Ces réglages s’appliquent aux ajustements automatiques des niveaux d’entrée des signaux audio analogiques enregistrés sur les canaux 1 et 2, ou 3 et 4.
840 AUDIO AGC SELECT Définit la propriété du niveau de saturation du CAG.RemarqueCe réglage n’affecte que les canaux pour lesquels« mic » (entrée de microphone) est sélectionné pour l’option du menu de configuration 834. Indépendamment de ce réglage, il est sur « off » pour les canaux pour lesquels « line » (entrée de ligne) est sélectionné.

Options de menu 800, relatives au contrôle audio (AUDIO CONTROL)

Numéro de l’option	Nom de l’option Réglages
841 AUDIO LIMETER SELECT Définit la propriété du niveau de saturation du limiteur, qui limite les grands signaux d’entrée pendant l’ajustement manuel des niveaux d’entrée audio.RemarqueCe réglage n’affecte que les canaux pour lesquels« mic » (entrée de microphone) est sélectionné pour l’option du menu de configuration 834. Indépendamment de ce réglage, il est sur « off » pour les canaux pour lesquels « line » (entrée de ligne) est sélectionné.
842 MIC REFERENCE SELECT Sélectionne le niveau de référence d’entrée du microphone.
843 AUDIO OUTPUT ARRANGE Indique le mélange des signaux de sortie de données audio/vocales.RemarqueCeci ne s’affiche que lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1 est installée.Voir « Pour configurer le mélange des signaux de sortie de données audio/vocales » (page 123) pour de plus amples informations concernant la configuration du mélange.

Options de menu 900, relatives au traitement numérique (DIGITAL PROCESS)

Numéro de l’option	Nom de l’option Réglages
920 SD-SDI H-	ANC CONTROL Sélectionne d’ajouter ou non des informations à la sortie SDI.
	Sous-option
	1	AUDIO 5CH-8CH	off: ne pas ajouter les canaux de données audio numériques 5 à 8.on: ajouter les canaux de données audio numériques 5 à 8.
	2	RP188 ATC	off: ne pas ajouter les données de code temporel RP188.on: ajouter les données de code temporel RP188.
923 AUTO SQ	UEEZE	Sélectionne l’utilisation ou non du mode de compression automatique.off: n’utilise pas ce mode.on: utilise ce mode.
925	HDMI OUTPUT SELECT		Sélectionne la résolution de la sortie vidéo du connecteur HDMI OUT. hd (1080i/720P)sd-l (480i (576i))sd-p (480P (576P))
930 DOWN CONVERTER MODE	Sélectionne le mode de conversion descendante.CROP (EDGE CROP): sélectionne le mode de recadrage de bordure.L-BOX (LETTER BOX): sélectionne le mode de boîte aux lettres.SQUEZ (SQUEEZE): sélectionne le mode de compression.

Options de menu 900, relatives au traitement numérique (DIGITAL PROCESS)

Numéro de l’option	Nom de l’option	Réglages
931 DOWN CONVERTER LETTER BOX MODE		Sélectionne le rapport d’aspect de la sortie de conversion descendante lorsque l’option de menu 930 est réglée sur « I-box ».16:9 : règle le rapport d’aspect de la sortie de conversion HD-SD sur 16:9.14:9 : règle le rapport d’aspect de la sortie de conversion HD-SD sur 14:9.13:9 : règle le rapport d’aspect de la sortie de conversion HD-SD sur 13:9.
932 H CROP POSITION (DC) Règle le cadre H (la position horizontale lors du recadrage en mode de recadrage de bordure) de la sortie de conversion descendante lorsque l’option de menu 930 est réglée sur « crop ».-120 (-120 (DEC)) à 0 (0 (DEC)) à 120 (120 (DEC))
934 CROSS COLOR (DC) Règle le battement de couleur pour la conversion descendante.0 (0 (DEC)) à 8 (8 (DEC)) à 15 (15 (DEC))
935 DETAIL GAIN (DC) Règle le rehausseur d’image de conversion descendante, la netteté de la mise en valeur des bordures.0 (0 (HEX)) à 7F (7F (HEX))
936 LIMITER (DC) Règle le rehausseur d’image de conversion descendante, le niveau de détail maximum ajouté pour accentuer le signal original.0 (0 (HEX)) à 20 (20 (HEX)) à 3F (3F (HEX))
937 CRISP (DC) Règle le rehausseur d’image de conversion descendante, l’amplitude seuil à laquelle les signaux de faible amplitude ne sont pas accentués.0 (0 (HEX)) à F (F (HEX))
938 LEVEL DEPEND THRESHOLD (DC)		Règle le rehausseur d’image de conversion descendante. Définit la plage de luminance pour la mise en valeur des bordures.0 (0 (HEX)) à 8 (8 (HEX)) à F (F (HEX))
939 H DETAIL FREQUENCY (DC) Règle le rehausseur d’image de conversion descendante. Définit la fréquence centrale pour la mise en valeur des bordures.2.6M (2.6 (MHz)), 3.4M (3.4 (MHz)), 3.9M (3.9 (MHz)), 4.6M (4.6 (MHz))
940 H/V RATIO (DC) Règle le rehausseur d’image de conversion descendante. Définit le rapport horizontal/vertical pour la mise en valeur des bordures.0 (0 (DEC)) à 3 (3 (DEC)) à 7 (7 (DEC))
942 V-FILTER SELECT (DC) Définit le coefficient de filtre d’interpolation verticale pour la sortie de conversion descendante (en mode 1080 uniquement).Si la valeur de réglage est grande, la résolution verticale est élevée.1 (1 (DEC)) à 3 (3 (DEC))
943 CROSS COLOR CRISP (DC) Définit le niveau net de battement de couleur pour la sortie de conversion descendante.0 (0 (HEX)) à 4 (4 (HEX)) à F (F (HEX))
944 LEGALIZE (DC) Pour la sortie de conversion descendante, permet de sélectionner la suppression ou non des niveaux inférieurs au niveau de palier.off : ne supprime pas les signaux inférieurs au niveau de palier.on : supprime les signaux inférieurs au niveau de palier.
950 UP CONVERTER MODE Sélectionne le mode de conversion ascendante.CROP (EDGE CROP) : sélectionne le mode de recadrage de bordure.L-BOX (LETTER BOX) : sélectionne le mode de boîte aux lettres.SQUEZ (SQUEEZE) : sélectionne le mode de compression.
951 H CROP POSITION (UC) Règle le cadre H (la position horizontale lors du recadrage en mode de recadrage de bordure) de la sortie de conversion ascendante lorsque l’option de menu 950 est réglée sur « crop ».-120 (-120 (DEC)) à 0 (0 (DEC)) à 120 (120 (DEC))
952 LETTER BOX POSITION (UC)		Lorsque l’option de menu 950 est réglée sur « I-box », règle la situation verticale de la position de découpe de l’image pour la conversion ascendante en mode de boîte aux lettres.-120 (-120 (DEC)) à 0 (0 (DEC)) à 120 (120 (DEC))

Options de menu 900, relatives au traitement numérique (DIGITAL PROCESS)

Numéro de l’option	Nom de l’option Réglages
953 UP CONVERTER PROCESS Sélectionne l’image		e source à utiliser lors de la conversion de SD en HD.FIELD: utilise les images champs.ADAPT (ADAPTIVE): sélection automatique de l’image ou du champ.
954 DETAIL GAIN (UC) Règle le rehausseur d’image de conversion ascendante, la netteté de la mise en valeur des bordures.0 (0 (HEX)) à 40 (40 (HEX)) à 7F (7F (HEX))
955 LIMITER (UC) Règle le rehausseur d’image de conversion ascendante, le niveau de détail maximum ajouté pour accentuer le signal original.0 (0 (HEX)) à 20 (20 (HEX)) à 3F (3F (HEX))
956 CRISP THRESHOLD (UC) Règle le rehausseur d’image de conversion ascendante, l’amplitude seuilà laquelle les signaux de faible amplitude ne sont pas accentués.0 (0 (HEX)) à 8 (8 (HEX)) à F (F (HEX))
957 LEVEL DEPEND THRESHOLD (UC)		Règle le rehausseur d’image de conversion ascendante. Définit la plage de luminance pour la mise en valeur des bordures.0 (0 (HEX)) à 8 (8 (HEX)) à F (F (HEX))
958 H DETAIL FREQUENCY (UC) Règle le rehausseur d’image de conversion ascendante. Définit la fréquence centrale et les propriétés de fréquence pour la mise en valeur des bordures.3.2M (3.2 (MHz)) : 3,2 MHz ±1,1 MHz4.5M (4.5 (MHz)) : 4,5 MHz ±1,4 MHz5.0M (5.0 (MHz)) : 5,0 MHz ±0,7 MHz4.0M (4.0 (MHz)) : 4,0 MHz ±2,0 MHz
959 H/V RATIO (UC) Règle le rehausseur d’image de conversion ascendante. Définit le rapport horizontal/vertical pour la mise en valeur des bordures.0 (0 (DEC)) à 3 (3 (DEC)) à 7 (7 (DEC))

Options de menu 900, relatives au traitement numérique (DIGITAL PROCESS)

Numéro de l’option	Nom de l’option		Réglages
965 IMAGE EN	HANCER (INPUT UP CONVERTER)		Définit l’opération du rehausseur d’image de conversion ascendante pour l’entrée SD, séparément des réglages de lecture (options de menu 950 à 959).
	Sous-option
	1 ENH SETTING pb		—: pendant l’entrée de signaux SD, fait en sorte que le comportement du rehausseur d’image de conversion ascendante suivie les réglages de lecture (options de menu 950 à 959) (les réglages pour sous- options 2 à 11 sous l’option de menu 965 sont alors invalides).input: pendant l’entrée de signaux SD, fait en sorte que le comportement du rehausseur d’image de conversion ascendante suivie les réglages des sous-options 2 à 11 sous l’option de menu 965 (réglages séparés de ceux de la lecture pendant l’entrée de signaux SD).
	2 CONVERT Sélectionne le mode de conversion ascendante.CROP: sélectionne le mode de recadrage de bordure.L-BOX: sélectionne le mode de boîte aux lettres.SQUE (SQUEZ): sélectionne le mode de compression.
	3 H CROP P Lorsque la sous-option UP CONVERTER MODE de l’option de menu965 est réglée sur « crop », règle la position du cadre H (découpe horizontale) pour la conversion ascendante en mode de recadrage de bordure.-120 à 0 à 120
	4 L BOX P Lorsque la sous-option UP CONVERTER MODE de l’option de menu965 est réglée sur « l-box », règle la situation verticale de la position de découpe de l’image pour la conversion ascendante en mode de boîte aux lettres.-120 à 0 à 120
	5 CNV PROC Sélectionne l’image source à utiliser lors de la conversion de SD en HD.FIEL (FIELD): utilise les images champs.ADAP (ADAPT): sélection automatique de l’image ou du champ.
	6 DETAIL Règle le rehausseur d’image de conversion ascendante. Définit la netteté pour la mise en valeur des bordures.0 à 40 à 7F
	7 LIMITER Règle le rehausseur d’image de conversion ascendante. Définit le niveau de détail maximum ajouté pour accentuer le signal original.0 à 20 à 3F
	8 CRISP Règle le rehausseur d’image de conversion ascendante. Définit l’amplitude seuil à laquelle les signaux de faible amplitude ne sont pas accentués.0 à 8 à F
	9 DEPEND Règle le rehausseur d’image de conversion ascendante. Définit la plage de luminance pour la mise en valeur des bordures.0 à 8 à F
	10 H DETL F		Règle le rehausseur d’image de conversion ascendante. Définit la fréquence centrale et les propriétés de fréquence pour la mise en valeur des bordures.3.2M : 3,2 MHz ±1,1 MHz4.5M : 4,5 MHz ±1,4 MHz5.0M : 5,0 MHz ±0,7 MHz4.0M : 4,0 MHz ±2,0 MHz
	11 HV RATIO		Règle le rehausseur d’image de conversion ascendante. Définit le rapport horizontal/vertical pour la mise en valeur des bordures.0 à 3 à 7

Fonctionnement du menu étendu

Le fonctionnement du menu étendu est similaire au

fonctionnement du menu de base.

Lorsque l'appareil quitte l'usine, il est configuré de façon à afficher le menu étendu. Si vous le souhaitez, vous

pouvez masquer le menu étendu en modifiant un réglage dans le menu de maintenance.

Pour masquer le menu étendu

Procédez comme suit pour utiliser le menu de maintenance.

1 Tout en maintenant la touche HOME enfoncée, appuyez sur la touche MENU.

Le menu de maintenance apparaît sur l'affichage du moniteur vidéo.

MAINTENANCE MENU M0:CHECK M1:ADJUST M2:SERVICE SUPPORT M3:OTHERS M4:SETUP MAINENANCE M5:NETWORK M6:DRIVE

2 Tournez le bouton PUSH SET pour sélectionner « M4 SETUP MAINTENANCE », puis appuyez sur le bouton PUSH SET ou la touche de fonction SELECT (F2).

Les sous-options de M4 : SETUP MAINTENANCE apparaissent.

MAINTENANCE MENU M4: SETUP MAINTENANCE ←M40:EXTEND MENU: dis → M40:CUSTOMIZE : dis M46:MENU DATA CONTROL M47:SETUP BANK4 M48:AUTO RECALL: off M49:RESET ALL SETUP

3 Tournez le bouton PUSH SET pour sélectionner « M40 : EXTEND MENU », puis appuyez sur le bouton PUSH SET ou la touche de fonction SELECT (F2).

L'écran de réglage pour M40 : EXTEND MENU apparaît.

MAINTENANCE MENU M4:SETUP MAINTENANCE M40:EXTEND MENU: dis DISABLE ← * ENABLE

4 Tournez le bouton PUSH SET pour sélectionner « DISABLE », et appuyez sur la touche de fonction SAVE (F5).

Le message « NOW SAVING... » apparaît sur l'affichage du moniteur vidéo et « Saving... » apparaît dans la section d'affichage des données de temps, pendant que les nouveaux réglages sont sauvegardés en mémoire. Lorsque l'opération de sauvegarde est terminée, l'affichage du moniteur vidéo et la section d'affichage des données de temps reviennent à leurs indications normales.

La prochaine fois que vous afficherez le menu et changerez l'affichage des options, seul le menu de base apparaîtra.

Menu de maintenance

Options du menu de maintenance

Les tableaux suivants indiquent les options dans le menu de maintenance.

• Les noms des options sont les noms qui apparaissent sur le moniteur vidéo de cet appareil et sur un moniteur externe auquel la sortie des connecteurs COMPOSITE OUT, SDSDI OUTPUT ou HDSDI OUTPUT 2 (SUPER) est reliée.
• Les valeurs dans les colonnes Réglages sont les valeurs qui apparaissent dans la section d'affichage des données

de temps. (Les valeurs peuvent apparaître sous un format différent sur le moniteur externe. Dans ce cas, les valeurs du moniteur externe sont indiquées entre parenthèses.) Les valeurs soulignées sont les valeurs par défaut.

Ce manuel n'explique pas les options de menu dans M0 : CHECK, M1 : ADJUST, M2 : SERVICE SUPPORT et M6 : DRIVE. Consultez le manuel de maintenance pour une explication de ces options.

M3 : OTHERS : autres options de réglages

Option Réglage
M30 : SOFTWARE VERSION Affiche la version de logiciel de cet appareil
M31 : SERIAL NUMBER Affiche le numéro de série de cet appareil
M32 : FAN MODE Sélectionne la méthode de contrôle du ventilateur de refroidissement.auto: la rotation du ventilateur est contrôlée automatiquement en fonction de la température à l'intérieur de l'appareil.R-off (Rec-off): le ventilateur s'arrête en mode d'enregistrement.off: le ventilateur est toujours arrêté.Remarquemême lorsque « R-off » ou « off » est sélectionné, le ventilateur ne s'arrête pas lorsque les températures à l'intérieur de l'appareil sont élevées.
M33 : FILE I/F CONFIG	PROAV DISPLAY Sélectionne l'affichage ou non du répertoire PROAV.DISABLE: n'affiche pas le répertoire PROAV.ENABLE: affiche le répertoire PROAV.
	PC REMOTE Désactive ou active la connexion FAM.ENABLE: active la connexion FAM.KEY SELECT: active ou désactive une connexion FAM à l'aide de la touche PC REMOTE sur le panneau de commande.
M36 : HOUR METER RESET Affiche et réinitialise le compteur horaire et le compte-fils.

M3 : OTHERS : autres options de réglages

Option		Réglage
M37 : AUDIO CONFIG	M370 : HEAD ROOM Sélectionne le niveau de référence audio (marge de sécurité). -20dB , -18dB , -16dB , -12dB , EBULRemarqueEBUL ne peut être sélectionné que si la fréquence de système est 50i/50P/25P.
	M371 : DATA LEN Sélectionne la configuration du canal audio pour l'enregistrement IMX. 16bit × 8ch : configuration 16 bits, 8 canaux 24bit × 4ch : configuration 24 bits, 4 canaux
	M372 : NON-AUDIO INPUT	Sélectionne la manipulation ou non des signaux audio sous la forme de signaux non audio durant l'enregistrement.Audio (audio): manipulation sous la forme de signaux audio PCM linéaire.data: manipulation sous la forme de signaux non audio.
	Sous-option
	1 tr1/tr2
	2 tr3/tr4
	3 tr5/tr6
	4 tr7/tr8
	M373 : IN LEVEL	Définit la limite supérieure pour l'entrée du niveau audio dans les canaux audio 1/3 ou 2/4. +4dB , 0dB, -3dB , -6dB , EBULRemarqueEBUL ne peut être sélectionné que si la fréquence de système est 50i/50P/25P.
	Sous-option
	1 CH1
	2 CH2
	3 CH3
	4 CH4
	M377 : OUT LEVEL Définit le niveau de référence pour les signaux de sortie audio. +4dB , 0dB, -3dB , -6dB , EBULRemarqueEBUL ne peut être sélectionné que si la fréquence de système est 50i/50P/25P.
M38 : F-KEY CONFIG	Pour plus de détails, consultez le manuel de maintenance.
	M380 : HOME2 Attribue une option du menu de fonction à la page HOME2 du menu de fonction comme réglage d'utilisateur.
	M381 : PAGE5 ASSIGN	Attribue une option du menu de configuration à la page P5 du menu de fonction comme réglage d'utilisateur.
	M382 : PAGE5 NAME	Détermine le nom de l'option du menu de configuration attribuée avec M381 : PAGE5 ASSIGN.
	M38F : NV-RAM CONTROL	Sauvegarde les réglages de M380 à M382.
M39 : OTHER CONFIG	M390 : MIXED REC Permet de sélectionner l'activation ou non du mode d'enregistrement de formats mélangés.DISABLE: ne pas activer.ENABLE: activer.
	M391 : VITC REC	Permet de sélectionner l'enregistrement ou non du VITC du signal HDSDI d'entrée dans la section des bits utilisateur LTC, et de lire ou non ce VITC.DISABLE: pas d'enregistrement ni de lecture.ENABLE: enregistrement et lecture.

M3 : OTHERS : autres options de réglages

Option			Réglage
M3B : VANC RX PARAMETER	M3B0 : VANC RX PACKET		Règle les paramètres d'entrée de données HDSDI VANC.RemarquesEn mode 59.94i, 50i, 29.97P ou 25P, la sélection de ligne sélectionne aussi la ligne correspondante dans le second champ (par exemple, si la ligne 9 est sélectionnée, la ligne 572 est également sélectionnée pour la réception de paquets VANC).L'option de menu M3B0 active l'enregistrement d'un paquet VANC lorsque la ligne sélectionnée contient des paquets dont le DID/SDID correspond à la valeur définie à l'aide de cette option de menu.Un maximum de quatre paquets sont enregistrés par ligne, quelles que soient les valeurs DID et SDID de VANC définies à l'aide de l'option du menu M3B1 ou M3B2.Il n'est pas possible de définir la même ligne avec les options de menu M3B0, M3B1 et M3B2. Si la même ligne est déterminée, la priorité est donnée dans l'ordre M3B0, M3B1 et M3B2 (par exemple, si la même ligne est déterminée avec M3B0 et M3B1, le réglage avec M3B1 est ignoré).Lorsque les données VANC sont émises vers les signaux de lecture HDSDI, le numéro de la ligne VANC de sortie est identique à celui de la ligne VANC d'entrée.Lorsqu'une ligne UMID ou de repère est sélectionnée à l'aide de M3B1 ou M3B2, la sortie UMID ou de repère a priorité. Pour désactiver la sortie UMID ou de repère, réglez l'option du menu de configuration 651 ou 657 sur « off ».
	Sous-option
	1 LINE	Sélectionne les lignes de réception de VANC.OFF, 9LINE à 20LINE (mode 59.94i/50i/29.97P/25P/23.98P)OFF, 9LINE à 25LINE (mode 59.94P/50P)
	2 DID	Spécifie la valeur DID de réception de VANC00-FF
	3 SDID	Spécifie la valeur $DID de réception de VANC00-FF
	M3B1 : LINE1 SEL Sélecti		onne les lignes à recevoir pour les données HDSDI VANC.OFF, 9LINE à 20LINE (mode 59.94i/50i/29.97P/25P/23.98P)OFF, 9LINE à 25LINE (mode 59.94P/50P)
	M3B2 : LINE2 SEL Sélecti		onne les lignes à recevoir pour les données HDSDI VANC.OFF, 9LINE à 20LINE (mode 59.94i/50i/29.97P/25P/23.98P)OFF, 9LINE à 25LINE (mode 59.94P/50P)
M3C : BATTERY CONFIG	M3C0 : SETUPBATTERY END		Pour plus de détails, consultez le manuel de maintenance.
	M3C1 : STATUSDISPLAY
	M3C2 : INFORMATION
M3D : DATE/TIME PRESET			Indique l'année, le mois, le jour, l'heure et le fuseau horaire.
M3E : USB MEMORY UTIL			Permet l'installation de mise à niveau de logicielPour plus de détails, consultez le manuel de maintenance.
M3F : FACTORY SETUP			Pour plus de détails, consultez le manuel de maintenance.

M4 : SETUP MAINTENANCE : options relatives au menu de configuration

Option	Réglage
M40 : EXTEND MENU	Indique si le menu étendu est affiché ou non.DISABLE: ne pas afficher.ENABLE: afficher.
M41 : CUSTOMIZE	Indique si la fonction de personnalisation du menu de configuration est activée ou non.DISABLE: ne pas afficher.ENABLE: afficher.

M4 : SETUP MAINTENANCE : options relatives au menu de configuration

Option		Réglage
M46 : MENU DATA CONTROL	M461 : MENU STATUS DISP	Affiche l’état de la banque de menu où les réglages de menu actuels sont stockés.
	M462 : SAVE MENU DATA	Sélectionne de sauvegarder (enregistrer) temporairement les réglages du menu de configuration avant des opérations telles que des mises à jour de logiciels.Bouton PUSH SET : sauvegarder (enregistrer) les réglages.Touche MENU : revenir au niveau de menu supérieur sans sauvegarder.
	M463 : LOAD MENU DATA	Sélectionne de restaurer (charger) les réglages qui ont été sauvegardés (enregistrés) avec l’option « SAVE MENU DATA ».Bouton PUSH SET : restaurer (charger) les réglages.Touche MENU : revenir au niveau de menu supérieur sans restaurer.
M47 : SETUP BANK4		Indique la banque à stocker dans la banque de menu 4 ou réinitialise la banque de menu 4.CURRENT TO BANK4 : stocker les réglages de menu actuels dans la banque de menu 4.BANK1 TO BANK4 : stocker les réglages de la banque de menu 1 dans la banque de menu 4.BANK2 TO BANK4 : stocker les réglages de la banque de menu 2 dans la banque de menu 4.BANK3 TO BANK4 : stocker les réglages de la banque de menu 3 dans la banque de menu 4.RESET BANK4 : réinitialiser la banque de menu 4.
M48 : AUTO RECALL		Indique si les réglages doivent être rappelés automatiquement ou non d’une banque de menu lorsque le système est mis sous tension. Si c’est le cas, indique la banque de menu à partir de laquelle est effectué le rappel.off: ne pas rappeler les réglages d’une banque de menu.from BANK1 : rappeler les réglages de la banque de menu 1.from BANK2 : rappeler les réglages de la banque de menu 2.from BANK3 : rappeler les réglages de la banque de menu 3.from BANK4 : rappeler les réglages de la banque de menu 4.
M49 : RESET ALL SETUP Réinitialise les réglages de menu actuels sur les valeurs par défaut.Bouton PUSH SET : réinitialiser.Touche MENU : revenir au niveau de menu supérieur sans réinitialiser.RemarquesLe réglage de fréquence de système est également effacé. Si vous exécutez cette option, réinitialisez la fréquence de système (voir page 36).Les réglages de date et d’heure ne sont pas effacés mais le réglage de fuseau horaire l’est. Après avoir exécuté cette option, réinitialisez le fuseau horaire (voir page 36).

M5 : NETWORK : options relatives aux réglages de réseau

Option Réglage
M50 : DHCP	Indique si une adresse IP doit être affectée automatiquement ou non avec le serveur DHCP.DISABLE: ne pas l’affecter automatiquement.ENABLE: l’affecter automatiquement.
M51 : IP ADDRESS PRESET Définit l’adresse IP.192.168.001.010RemarqueLorsque DHCP est réglé sur « ENABLE », il est impossible de définir l’adresse IP.
M52 : SUBNET MASK PRESET Définit le masque de sous-réseau.255.255.255.000RemarqueLorsque DHCP est réglé sur « ENABLE », il est impossible de définir le masque de sous-réseau.

M5 : NETWORK : options relatives aux réglages de réseau

Option Réglage
M53 : DEFAULT GATEWAY PRESET	Définit la passerelle par défaut.000.000.000.000RemarqueLorsque DHCP est réglé sur « ENABLE », il est impossible de définir la passerelle par défaut.
M54 : LINK SPEED Définit la vitesse de communication.AUTO, 10Mbps, 100Mbps, 1000Mbps
M55 : DUPLEX Définit la méthode de communication.AUTO, Full Duplex, Half DuplexPour plus d'informations sur la façon de régler la méthode de communication, voir « Pour modifier les réglages de réseau » (page 176).
M56 : JUMBO FRAME a)	Définit la taille des trames étendues.9014, 4088, OFF(1514)RemarqueCette valeur n'inclut pas les 4 octets de la séquence de contrôle de trame.
M57 : DNS1 Définissez l'adresse du serveur DNS 1.000.000.000.000Remarques• L'adresse du serveur DNS 1 ne peut être définie lorsque DHCP est réglé sur « ENABLE ».• Pour vérifier l'adresse du serveur DNS 1 obtenue automatiquement, fermez le menu de maintenance et ouvrez-le à nouveau.
M58 : DNS2 Définissez l'adresse du serveur DNS 2.000.000.000.000Remarques• L'adresse du serveur DNS 2 ne peut être définie lorsque DHCP est réglé sur « ENABLE ».• Pour vérifier l'adresse du serveur DNS 2 obtenue automatiquement, fermez le menu de maintenance et ouvrez-le à nouveau.
M59 : UPnP	Permet de sélectionner l'activation ou non de la fonction UPnP (universal plug and play).DISABLE: désactive la fonction UPnP.ENABLE: active la fonction UPnP
M5E : SECURITY LEVEL Réglez le niveau de sécurité du réseau.LEVEL1: niveau de sécurité basLEVEL2: niveau de sécurité élevéRemarques• Nous vous recommandons de régler le niveau sur « LEVEL2 » lorsque vous utilisez l'appareil dans un environnement de réseau non sécurisé.• Avec le réglage sur « LEVEL2 », les opérations sur l'écran de vignettes en utilisant un navigateur web sont désactivées.• Réglez la valeur « LEVEL2 » lors de l'utilisation du protocole FTPS. Si « LEVEL2 » est réglé, la connexion avec le protocole FTP n'est pas prise en charge.• Réglez la valeur sur « LEVEL1 » lors de l'accès avec SNMP.
M5F : RESET NET CONFIG Réinitialise les réglages de réseau sur les valeurs par défaut.Touche de fonction SAVE (F5): réinitialiser.Touche MENU: revenir au niveau de menu supérieur sans réinitialiser.

a) Une trame étendue est une trame plus étendue que les 1514 octets (sans la séquence de contrôle de trame) maximum de la trame Ethernet standard. Les trames étendues permettent de délivrer plus de données utiles par paquet. Etant donné que moins de paquets doivent être acheminés, le surdébit de traitement de paquets est inférieur et la bande passante du réseau est potentiellement améliorée. (Notez que cette option est activée uniquement lorsque LINK SPEED est réglé sur « 1000Mbps ». Pour que cela fonctionne, tous les autres périphériques traitant des paquets sur le réseau doivent également prendre en charge les trames étendues.)

Fonctionnement du menu de maintenance

Cette section décrit les indications du menu de maintenance et la façon de modifier les réglages.

Pour afficher le menu de maintenance

Tout en maintenant la touche HOME enfoncée, appuyez sur la touche MENU.

Le menu de maintenance apparaît sur l'affichage du moniteur vidéo et l'option de menu actuellement réglée est affichée en vidéo inverse.

Significations des indications sur l'écran de menu

Indication à l’écran Signification
Flèche vers la droite (→) à droite d’une option de menu	Lorsque vous appuyez sur le bouton PUSH SET ou la touche ➤, l’affichage passe au niveau de menu inférieur ou à un écran de sélection de réglage.
Flèche vers la gauche (←) à gauche d’une option de menu	Lorsque vous appuyez sur le bouton PUSH SET ou la touche ←, l’affichage passe au niveau de menu précédent (supérieur).
Chaîne de caractères à droite d’une option de menu	Réglage actuel de l’option de menuLorsqu’elle est affichée avec deux-points (:) : le réglage actuel est le même que la valeur par défaut.Lorsqu’elle est affichée avec un point (.) : le réglage actuel est différent de la valeur par défaut.
Un * (astérisque) dans une liste entière de réglages	Valeur par défaut

Pour modifier le réglage d'une option de menu

Effectuez les opérations suivantes pour modifier le réglage.

Pour plus d'informations sur la façon de modifier les réglages de réseau, voir la section « Pour modifier les réglages de réseau ».

Touches de fonction (F1 à F6) Touches MENU Bouton PUSH SET MENU SAVE RESET SUB THUMB RAE S.SEL EXPRESS MARK EXPAND RETURN COMPTEA MARK1 SET SELL MARK2 SHIFT Touche SHIFT Touches ← PAGE et PAGE → Touche HOME Touche ← /MARK1 et touche ↓/MARK2

1 Utilisez le bouton PUSH SET ou les touches ♦/MARK1 et ♦/MARK2 pour sélectionner l'option requise, puis appuyez sur le bouton PUSH SET ou la touche de fonction SELECT (F2).
Les sous-options de l'option sélectionnée apparaissent.
2 Sélectionnez une sous-option par la même opération qu'à l'étape 1 et utilisez le bouton PUSH SET ou les touches ♠/MARK1 et ♦/MARK2 pour modifier le réglage.
3 Appuyez sur le bouton PUSH SET ou la touche de fonction SELECT (F2) pour confirmer la modification du réglage.
4 Appuyez sur la touche de fonction SAVE (F5).

Le message « NOW SAVING... » apparaît sur l'affichage du moniteur vidéo et « Saving... » apparaît dans la section d'affichage des données de temps, pendant que les nouveaux réglages sont sauvegardés en mémoire. Lorsque l'opération de sauvegarde est terminée, l'affichage du moniteur vidéo et la section d'affichage des données de temps reviennent à leurs indications normales.

Pour annuler la modification d'un réglage

Avant d'appuyer sur la touche de fonction SAVE (F5), appuyez sur la touche MENU.

Le menu disparaît de l'affichage du moniteur vidéo sans sauvegarder le nouveau réglage.

Pour modifier les réglages de réseau

Pour modifier les réglages de réseau, suivez la procédure décrite dans la section précédente, « Pour afficher le menu de maintenance », pour afficher l'option du menu NETWORK, puis effectuez les opérations suivantes.

Pour plus d'informations sur les réglages, consultez votre administrateur de réseau.

Lorsque l'adresse IP est attribuée automatiquement

Remarque

Vérifiez que le câble réseau est connecté à cet appareil avant d'effectuer l'opération.

Suivez la procédure indiquée dans la section précédente « Pour modifier le réglage d'une option de menu » pour régler l'option du menu de maintenance M5 : NETWORK >M50 : DHCP sur « ENABLE ».

Pour vérifier l'adresse IP attribuée

Sélectionnez l'option du menu de maintenance M5 : NETWORK >M51 : IP ADDRESS PRESET.

Remarque

Si l'adresse IP ne peut pas être attribuée, « 000.000.000.000 ». Dans ce cas, consultez l'administrateur de réseau.

Pour définir l'adresse IP

Réglez d'abord DHCP sur « DISABLE » (voir la section précédente « Lorsque l'adresse IP est attribuée automatiquement »).

1 Sélectionnez l'option du menu de maintenance M5 : NETWORK >M51 : IP ADDRESS PRESET.
2 Appuyez sur le bouton PUSH SET. L'adresse IP apparaît et le chiffre pouvant être modifié clignote.
3 Définissez l'adresse IP.

Pour sélectionner un chiffre différent à modifier Utilisez les touches et .

Pour modifier la valeur d'un chiffre

Tournez le bouton PUSH SET. Lorsqu'il est tourné dans le sens des aiguilles d'une montre, la valeur augmente, et lorsqu'il est tourné dans

le sens inverse des aiguilles d'une montre, la valeur diminue. Les touches ♦/MARK1 et ♦/MARK2 peuvent être utilisées.

Pour revenir à la valeur par défaut Appuyez sur la touche RESET.

4 Lorsque tous les chiffres ont été définis, appuyez sur la touche de fonction SAVE (F5).
Cela vous ramène au menu NETWORK.
5 Répétez les étapes 1 à 4 selon le besoin pour définir le masque de sous-réseau et la passerelle par défaut.
6 Dans le menu NETWORK, appuyez sur la touche de fonction SAVE (F5).
7 Lorsque le message « NOW SAVING... » disparaît, mettez l'appareil hors tension puis à nouveau sous tension à l'aide de l'interrupteur marche/veille.

Pour définir la vitesse et le protocole de communication

Réglez la vitesse de communication (LINK SPEED) et la méthode de communication (DUPLEX) correspondant à l'environnement réseau.

Pour définir la vitesse et le protocole de communication, suivez la procédure expliquée dans la section précédente, « Pour afficher le menu de maintenance », pour afficher le menu NETWORK, puis procédez comme suit.

Contactez votre administrateur de réseau si vous avez des questions sur le réglage correct de ces options.

Pour définir la vitesse de communication

1 Sélectionnez l'option du menu de maintenance M5 : NETWORK >M54 : LINK SPEED.
2 Appuyez sur le bouton PUSH SET.

Les vitesses de communication (AUTO, 10Mbps, 100Mbps et 1000Mbps) s'affichent, et la flèche clignote.

3 Appuyez sur le bouton PUSH SET ou utilisez la touche ♦/MARK1 ou ♦/MARK2 pour sélectionner une vitesse de communication.

Pour revenir à la valeur par défaut Appuyez sur la touche RESET.

4 Appuyez sur la touche de fonction SAVE (F5).

Cela vous ramène au menu NETWORK.

Pour définir le protocole de communication

1 Sélectionnez l'option du menu de maintenance M5 : NETWORK >M55 : DUPLEX.
2 Appuyez sur le bouton PUSH SET.
Les protocoles de communication (AUTO, Full Duplex, Half Duplex) s'affichent et la flèche clignote.
3 Appuyez sur le bouton PUSH SET ou utilisez la touche ♠/MARK1 ou ♦/MARK2 pour sélectionner un protocole de communication.
Pour revenir à la valeur par défaut
Appuyez sur la touche RESET.
4 Appuyez sur la touche de fonction SAVE (F5).
Cela vous ramène au menu NETWORK.

Métadonnées de planification

Présentation

Le fichier des métadonnées de planification contient des informations au sujet des plans à tourner et enregistrer. Pour utiliser les métadonnées de planification, il vous faudra d'abord enregistrer un fichier dans l'un des endroits spécifiés ci-dessous, puis insérer un support dans cet appareil. (Il est possible d'enregistrer jusqu'à 99 fichiers de métadonnées de planification sur un Professional Disc ou un lecteur flash USB.) Professional Disc : répertoire General/Sony/Planning ^1) Lecteur flash USB : répertoire General/Sony/Planning

1) Création automatique lors du formatage de disque.

Manipulation de métadonnées de planification

Cet appareil vous permet d'effectuer les opérations suivantes sur les métadonnées de planification, à l'aide de l'écran GUI.

• Pour charger des fichiers de métadonnées de planification
• Pour trier les métadonnées de planification
• Pour vérifier les propriétés des métadonnées de planification
• Pour supprimer les métadonnées de planification
• Pour faire basculer l'affichage de titre sur l'écran du moniteur vidéo

Pour plus de détails, voir « Utilisation des métadonnées de planification » (page 95).

Définition des noms de plans à l'aide des métadonnées de planification

Les deux types de noms de plans suivants peuvent être écrits dans un fichier de métadonnées de planification.

• Le nom au format ASCII qui apparaît sur l'écran du moniteur vidéo ^1)
• Le nom au format UTF-8 qui est actuellement enregistré comme nom de plan ^2)

1) Il est également possible d'afficher le nom au format UTF-8 ou aucun nom (voir page 97).
2) Si aucune chaîne au format UTF-8 n'est déterminée, le nom au format ASCII est enregistré comme nom de plan.

Si vous chargez un fichier depuis un des endroits suivants dans la mémoire de l'appareil avant le début de l'enregistrement, vous pouvez enregistrer les noms contenus dans le fichier comme noms de plans. Il y a deux façons de charger des fichiers.

• Chargez automatiquement un fichier écrit dans le répertoire suivant d'un Professional Disc via une connexion FTP ou FAM.
• Utilisez un écran GUI pour charger un fichier écrit dans les répertoires suivants d'un Professional Disc ou d'un disque flash USB (voir page 95).

Règles de création de fichier

Emplacement du fichier Nom du fichier
Professional Disc :répertoire General/Sony/Planninga)	Format qui peut êtreutilisé dans le répertoireGeneral (voir page 128)Extension: XM
Mémoire USB : répertoireGeneral/Sony/Planning	Caractères ASCII (unmaximum de 63caractères y comprisl'extension)Extension: XM

a) Le répertoire General/Sony/Planning est automatiquement créé lors du formatage d'un disque. Automatique lors du formatage d'un disque.

Remarque

N'enregistrez pas plus de 100 fichiers de métadonnées de planification dans les emplacements de sauvegarde suivants. L'appareil peut ne pas être capable de charger correctement les fichiers si vous en enregistrez plus de 100.

Format de la chaîne de nom de plan

Dans un éditeur de texte, modifiez les deux champs dans la balise

←

←

←

← <Meta name="_ShotMark8"sp content="lère mi-temps" / <Meta name="_ShotMark9"sp content="2ème mi-temps" / <Meta name="_ShotMark0"sp content="Coup d'envoi" /

Dans l'exemple ci-dessus, _sp indique un espace et indique un retour chariot.

Vous pouvez vérifier les chaînes de noms de repères définis par l'utilisateur sur l'écran User Defined Essence Marks (voir page 97).

Remarque

Lorsque vous créez un fichier de définition, saisissez chaque énoncé sur une seule ligne avec un CRLF après le dernier caractère de la ligne de l'énoncé, et ne saisissez pas d'espace sauf là où c'est spécifié, excepté dans les chaînes de noms de repères.

Réglage de noms de volume à l'aide des métadonnées de planification

Si vous lisez des métadonnées de planification contenant un nom de volume dans la mémoire de l'appareil, le nom de volume est réglé dans UserDiscID du fichier DISCMETA.XML lorsque l'enregistrement du premier plan se termine. ^1)

1) Si l'enregistrement du premier plan ne se termine pas normalement, le nom de volume est réglé dans UserDiscID si vous restaurez le plan à l'aide de la fonction de récupération.

Voir page 178 pour plus d'informations sur la façon de charger les fichiers.

Remarque

Les noms de volume ne peuvent pas être réglés dans UserDiscID dans les cas suivants.

• Lorsqu'un plan a été écrit par une connexion FAM ou FTP
• Lorsqu'une autre étiquette de volume est déjà réglée dans UserDiscID sous DISCMETA.XML, supprimez l'identifiant de l'utilisateur du disque avant de lancer l'opération qui suit.

Comment indiquer les noms de volume

A l'aide d'un éditeur de texte, saisissez une chaîne au format ASCII ou UTF-8 (d'une longueur de 127 octets maximum) dans le champ grisé de la partie « Exemple d'indication du nom de volume ».

Remarque

Le nom de volume n'est pas réglé dans UserDiscID si sa longueur est supérieure ou égale à 128 octets.

Exemple d'indication du nom de volume

?xml_sp version="1.0"sp encoding="UTF-8"?

Dans l'exemple ci-dessus, _sp indique un espace et indique un retour à la ligne.

Le nom de volume indiqué peut être vérifié comme l'identifiant de l'utilisateur du disque (User Disc ID) dans l'écran Disc Properties (voir page 95).

Remarque

Si vous créez votre propre fichier, veillez à le saisir comme instruction unique, avec des retours à la ligne uniquement

aux positions de retour à la ligne, et sans espace, sauf aux positions indiquées et dans le nom de volume.

Annexes

Remarques importantes sur le fonctionnement

Utilisation et stockage

Ne soumettez pas l'appareil à des chocs violents

Le mécanisme interne peut être endommagé ou le boîtier peut être voilé.

Ne recouvrez pas l'appareil pendant son fonctionnement

Sinon, les températures à l'intérieur de l'appareil pourraient augmenter et provoquer une panne.

Après utilisation

Désactivez l'interrupteur marche/veille.

Si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée, désactivez aussi l'interrupteur POWER du panneau des connecteurs.

Transport

• Ejectez le disque avant de transporter l'appareil.
• Lors du transport de l'appareil par camion, navire, avion ou autre service de transport, emballez-le dans le carton d'emballage d'origine.

Entretien de l'appareil

Si le boîtier de l'appareil est sale, nettoyez-le avec un chiffon doux et sec.

Dans les cas extrêmes, utilisez un chiffon imbibé d'un détergent neutre, puis essuyez l'appareil. N'utilisez pas de solvants organiques comme de l'alcool ou du diluant, car ils peuvent provoquer une décoloration ou d'autres dommages sur la finition de l'appareil.

Dans le cas de problèmes de fonctionnement

Si vous rencontrez des problèmes avec l'appareil, contactez un représentant du service après-vente Sony.

Emplacements d'utilisation et de stockage

Stockez l'appareil dans un endroit ventilé et droit. Evitez d'utiliser ou de stocker l'appareil dans les endroits suivants.

• Les endroits soumis à une chaleur ou un froid excessif (plage de température de fonctionnement : 5°C à 40°C (41°F à 104°F))
  Souvenez-vous qu'en été ou sous des climats chauds, la température à l'intérieur d'une voiture avec les fenêtres fermées peut dépasser 50°C (122°F).
• Les endroits humides ou poussiéreux
• Les endroits exposés à la pluie
• Les endroits soumis à des vibrations violentes
• A proximité de champs magnétiques puissants
• A proximité d'émetteurs de radio et de télévision produisant des champs électromagnétiques puissants.
• Sous la lumière solaire directe ou à proximité de radiateurs pendant des périodes prolongées

Pour empêcher les interférences électromagnétiques dues aux dispositifs de communication portables

L'utilisation des téléphones portables et d'autres dispositifs de communication à proximité de l'appareil peut provoquer des dysfonctionnements et des interférences avec les signaux audio et vidéo. Il est recommandé de désactiver les dispositifs de communication portables à proximité de l'appareil.

Condensation

Si vous déplacez l'appareil d'un endroit très froid à un endroit très chaud, ou si vous l'utilisez dans un endroit humide, de la condensation peut se former sur le lecteur optique. En conséquence, si l'appareil fonctionne dans cette situation, l'enregistrement et la lecture peuvent ne pas fonctionner correctement.

Procédez comme suit pour éviter la formation de condensation.

- Lorsque vous déplacez ou utilisez l'appareil dans un environnement où de la condensation est susceptible de se former, assurez-vous d'insérer un disque à l'avance.

- Chaque fois que vous enclenchez l'interrupteur marche/veille, vérifiez que le témoin HUMID ne s'affiche pas sur l'écran LCD couleur. Dans le cas contraire, patientez le temps qu'il disparaisse avant d'insérer un disque.

A propos de l'écran LCD

Les écrans LCD sont fabriqués avec une technologie d'une précision extrêmement élevée qui produit des taux de pixels effectifs de 99,99 % ou plus. Cependant, très rarement, un ou plusieurs pixels peuvent rester constamment noir ou rester constamment allumés en blanc, rouge, bleu ou vert.

Ce phénomène n'est pas un dysfonctionnement. De tels pixels n'ont aucun effet sur les données enregistrées et l'appareil peut être utilisé en toute confiance, même si de tels pixels sont présents.

Entretien périodique

Compteur horaire numérique

Le compteur horaire numérique peut fournir six éléments d'informations relatives à l'historique d'utilisation de l'appareil. Vous pouvez afficher ces informations dans la section d'affichage des données de temps et également, par superposition de texte, sur un moniteur raccordé à l'appareil. Utilisez ces informations pour vous guider dans la planification de l'entretien périodique.

Pour l'entretien périodique, consultez un représentant du service après-vente Sony.

Modes d'affichage du compteur horaire numérique

H01 : mode OPERATION

Affiche le nombre total d'heures pendant lesquelles l'appareil a été sous tension en unités de 1 heure.

H02 : mode LASER PARAMETER (ne peut pas être réinitialisé)

Il affiche un compteur de temps cumulé de sortie de lumière par la tête de lecture optique en unités d'heures. 1) Il peut vous guider afin de déterminer à quel moment la tête de lecture optique doit être remplacée.

1) Le compteur avance à des taux différents pendant l'enregistrement et la lecture. Il est également affecté par la température ambiante.

H11 : mode OPERATION (peut être réinitialisé)

Même option que H01, sinon que le décompte peut être réinitialisé.

Il peut vous guider afin de déterminer à quel moment les pièces doivent être remplacées.

H13 : mode SEEK RUNNING (peut être réinitialisé)

Il affiche le temps cumulé de l'opération de recherche pour la tête de lecture optique en unités d'heures. Le décompte peut être réinitialisé.

Il peut vous guider afin de déterminer à quel moment le moteur de recherche doit être remplacé.

H14 : mode SPINDLE RUNNING (peut être réinitialisé)

Indique le temps cumulé de rotation de l'axe en unités d'heures. Le décompte peut être réinitialisé.

Il peut vous guider afin de déterminer à quel moment le moteur à axe doit être remplacé.

H15 : mode LOADING COUNTER (peut être réinitialisé)

Affiche le nombre total de fois où un disque a été chargé dans l'appareil. Le décompte peut être réinitialisé.

Pour afficher le compteur horaire numérique

Appuyez sur la touche MENU pour afficher le menu de configuration, puis tournez le bouton PUSH SET pour afficher l'option souhaitée dans la section d'affichage des données de temps et sur un moniteur raccordé à l'appareil.

Pour quitter le compteur horaire numérique

Appuyez sur la touche de fonction RETURN (F1) pour revenir au menu de configuration. Appuyez sur la touche de fonction EXIT (F5) pour revenir à l'écran qui était affiché avant de passer en mode de configuration.

Remarque à propos de la borne de batterie

La borne de batterie de cet appareil (le connecteur pour les packs batterie et les adaptateurs CA) est une pièce consommable.

L'appareil risque de ne pas être alimenté correctement si les broches de la borne de batterie sont cintrées ou déformées par les chocs ou les vibrations, ou si elles sont touchées par la corrosion en raison d'une utilisation prolongée en extérieur.

Des inspections périodiques sont recommandées pour que l'appareil continue à fonctionner correctement et pour prolonger la durée de son utilisation.

Contactez un vendeur ou un technicien Sony pour plus d'informations sur les inspections.

Dépannage

Alarmes

Une alarme (message d'avertissement) apparaît dans la section d'affichage des données de temps lorsqu'une opération tentée est inappropriée pour les réglages de cet appareil ou l'état du disque. Le message d'alarme et la mesure à prendre pour résoudre le problème apparaissent sur l'écran du moniteur vidéo et sur l'écran du moniteur vidéo externe raccordé à l'appareil.

REMOTE!

Exemple d'alarme dans la section d'affichage des données de temps

ALARM

REMOTE MODE IS SELECTED.

Exemple d'alarme sur l'écran du moniteur vidéo

Lorsqu'une alarme s'affiche, supprimez l'alarme en exécutant la mesure à prendre. Si l'alarme reste affichée, contactez un représentant du service après-vente Sony. Veuillez noter qu'il existe certaines alarmes qui ne s'afficheront pas en fonction du réglage de l'option du menu de configuration 016 ALARM DISPLAY (voir page 146).

Voir « Menu de configuration » (page 143) pour d'informations sur le fonctionnement du menu de configuration.

Quand l'appareil est sous tension

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Description/action
ADJ. Mode! THE UNIT IS IN	ADJUSTMENT MODE.CHECK THE SWITCHES OF S2200 ON THE HPR-31 BOARD AND S500 ON THE NET-5 BOARD.	Apparaît lorsque l’appareil est en mode de réglage.Contactez un représentant du service après-vente Sony.
MENU Ver.UP THE SETUP	MENU SOFTWARE HAS BEEN UPGRADED.SET THE SETUP MENU ITEMS TO THE DESIRED SETTINGS.	Réinitialisez les réglages dans le menu de configuration (voir page 150).
ILL. SETUP! INVALID SETTINGS SELECTED IN SETUP MENU.SET ITEMS IN THE SETUP MENU TO THE APPROPRIATE VALUES. CONTACT SERVICE IF THIS ALARM APPEARS AGAIN AFTER ABOVE PROCEDURE.		Réinitialisez les réglages dans le menu de configuration (voir page 150). Si le même message apparaît après avoir réinitialisé les réglages, contactez un représentant du service après-vente Sony.
Exchg batt! BATTERY NEEDS REPLACING. PLEASE CONTACT SERVICE.		La batterie NVRAM est épuisée. Contactez un représentant du service après-vente Sony.

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Description/action
Update Err! RUN SOFTWARE	RE UPDATE PROGRAM. La version du logiciel n’est pas correctement mise à jour.Mettez à nouveau à jour la version du logiciel. Si le même message apparaît après avoir mis à jour la version du logiciel, contactez un représentant du service après-vente Sony.

Quand un disque est inséré

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Description/action
Unknown FS! UNKNOWN	FILE SYSTEM.PLEASE FORMAT DISC OR EJECT.	Formatez le disque ou éjectez-le (voir page 97).
No FS! NO FILE SYSTEM.	PLEASE EJECT DISC. Ejectez le disque.
ILL. Disc! IRREGULAR DISC	IS USED.USE PROFESSIONAL DISC.	Utilisez un Professional Disc.
	IRREGULAR DISC IS USED.PLEASE EJECT DISC.
Salvage NG!	CLIP SALVAGE WAS NOT COMPLETED.	Voir « Manipulation du disque lors d’un enregistrement qui ne se termine pas normalement (fonction de récupération) » (page 61).
Salvage XXXX DISC CANN	OT BE RECORDED.FORMAT DISC OR CONTACT SERVICE TO RUN CLIP SALVAGE PROGRAM.(XXXX)
Over DUR! EXCESSIVE DU	URATION IS IN DISC.RECORDING AND PLAYBACK IS NOT POSSIBLE.	La capacité de données enregistrées sur le disque a dépassé le seuil prescrit.
No Support! FORMAT NOT	SUPPORTED.RECORDING AND PLAYBACK IS NOT POSSIBLE.	Un disque de format non pris en charge a été chargé.Utilisez un disque formaté en format MPEG HD422.
ILL. Index!	INDEX FILE ERROR.PLEASE FORMAT DISC OR EJECT.	Formatez le disque ou éjectez-le (voir page 97).
Formatting!	AUTO FORMATTING IS EXECUTING.	Attendez que le formatage soit terminé et essayez à nouveau.
FORMAT NG!	AUTO FORMATTING WAS NOT COMPLETED.	Ejectez le disque et insérez-le à nouveau, ou insérez un autre disque.
DI read err	CANNOT READ DISC INFORMATION.PLEASE EJECT DISC.
Read err
DRV ADJ err	CANNOT PERFORM AUTO DRIVE ADJUSTMENT.
100GB Disc!	IRREGULAR DISC IS USED.USE 23GB OR 50GB DISC.	Les disques à triple couche ne sont pas compatibles.Utilisez des disques à couche unique ou à double couche.
128GB Disc!	IRREGULAR DISC IS USED.USE 23GB OR 50GB DISC.	Les disques à quadruple couche ne sont pas compatibles.Utilisez des disques à couche unique ou à double couche.
U1/U2 Disc!	CURRENT VERSION OF THE SOFTWARE SETS THE DISC WRITE PROTECTED.PLEASE EJECT AND SALVAGE USING THE PDW-U1/U2.	L’enregistrement sur ce disque n’est pas possible.Effectuez la récupération en utilisant le PDW-U1 ou PDW-U2.

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Description/action
1550 Disc! CURRENT VERSION OF THE SOFTWARE SETS THE DISC WRITE PROTECTED. PLEASE EJECT AND SALVAGE USING THE RECORDED SET.		L’enregistrement sur ce disque n’est pas possible.Les disques enregistrés à l’aide du PDW-HD1550 peuvent être récupérés en utilisant le PDW-HD1550.L’enregistrement devient possible lorsque vous insérez des disques enregistrés à l’aide du XDS-PD1000 ou XDS-PD2000, dans le XDS-PD1000, XDS-PD2000 ou PDW-HD1550 mais les enregistrements qui étaient en cours seront perdus.

Lors du fonctionnement depuis le panneau de commande

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Description/action
KEY INHI.! a)	KEY INHIBIT MODE IS SELECTED. SET KEY INHIBIT SWITCH TO OFF.	Apparaît lorsque l’interrupteur KEY INHI est réglé sur « on ».Réglez l’interrupteur KEY INHI sur « off ».
REMOTE! a)	REMOTE MODE IS SELECTED. SET REMOTE/LOCAL/NETWORK SWITCH TO LOCAL.	Réglez l’interrupteur de contrôle à distance sur « L O C A L ».
No Disc! a)	NO DISC. Insérez un disque et essayez à nouveau.
REC INHI.! AUTO FORMATTING WAS NOT COMPLETED. THE DISC WRITE PROTECT TAB IS SET TO SAVE. PLEASE EJECT DISC.		Déplacez la languette de protection contre l’écriture du disque pour autoriser l’enregistrement (voir page 55).
No Clip! b)	NO CLIP. Apparaît quand vous tentez d’effectuer une lecture, une recherche ou une suppression sur un disque qui ne contient aucun plan.Insérez un disque qui contient des plans.
Disc Top! a)	DISC TOP. Apparaît si vous appuyez sur la touche PREV ou effectuez une recherche arrière à grande vitesse alors que l’appareil est arrêté au début du disque. Effectuez une recherche avant ou une lecture.
Disc End! a)	DISC END.	Apparaît si vous appuyez sur la touche NEXT ou effectuez une recherche avant à grande vitesse alors que l’appareil est arrêté à la fin du disque. Effectuez une recherche arrière ou une lecture.
MAX # Clips	DISC CANNOT BE RECORDED TO. FOR MORE RECORDING, DELETE SOME CLIPS.	Supprimez les plans non nécessaires, ou insérez un disque avec assez d’espace libre.
MAX # Files	DISC CANNOT BE RECORDED TO. FOR MORE RECORDING SPACE, DELETE CLIPS OR NON-AV DATA. (GENERAL FILES)	Supprimez les plans ou les fichiers GENERAL.

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Description/action
Disc Full! DISC FULL.FOR	MORE RECORDING,DELETE SOME CLIPS.	Supprimez les plans non nécessaires, ou insérez un disque avec assez d’espace libre.
MAX# SB CLPb)	NO MORE SUB CLIPS CAN BE ADDED TO CLIP LIST.	Apparaît si vous tentez d’ajouter des sous-plans alors que plus de 300 sous-plans ont déjà été enregistrés.Limitez la création de sous-plans à 300 maximum.
CL OVER DURb)	DURATION OF ONE CLIP LIST MUST BE LESS THAN 24 HOURS.	Apparaît si vous tentez d’ajouter un sous-plan alors que la durée totale des sous-plans dans une liste de plans a déjà atteint 24 heures.Créez des listes de plans de façon à ce que la durée totale ne dépasse pas 24 heures.
Run Salvage EXECUTE SALVAGE PROGRAM. Apparaît si vous tentez d’enregistrer, d’afficher en mode E-E, d’enregistrer des repères ou d’ajouter des sous-plans pour une sélection de scène rapide sur un disque qui nécessite une récupération.Essayez à nouveau après la récupération des plans du disque (voir page 61).
CNT mode!a)	COUNTER MODE IS SELECTED.SET COUNTER SELECT MENU TO TC OR UB.	Apparaît quand CNTR SEL à la page HOME du menu de fonction est réglé sur « COUNTER » et vous tentez de prédéfinir le code temporel et les bits utilisateur.Pour utiliser le code temporel ou les bits utilisateur, réglez CNTR SEL sur « TC » ou « UB » (voir page 51).
TC EXT!b)	TC EXTERNAL IS SELECTED.SET TC INTERNAL MODE IN TIME DATA SETTING AREA.	Apparaît lorsque l’interrupteur INT/EXT/SDI est réglé sur « EXT », et que vous tentez de prédéfinir le code temporel ou les bits utilisateur en réglant l’interrupteur PRESET/REGEN sur « PRESET ».Réglez l’interrupteur INT/EXT/SDI sur « INT » (voir page 16).
REGEN mode!a)	TCG REGEN MODE IS SELECTED.SET TC PRESET MODE IN TIME DATA SETTING AREA.	Apparaît lorsque l’interrupteur PRESET/REGEN est réglé sur « REGEN TC » ou « REGEN VITC », et que vous tentez de prédéfinir le code temporel ou les bits utilisateur.Réglez l’interrupteur PRESET/REGEN sur « PRESET » (voir page 16).
REC RUN!a)	TCG RUN MODE IS SET TO REC RUN.SET TC FREE RUN MODE IN TIME DATA SETTING AREA.	Apparaît lorsque l’interrupteur F-RUN/R-RUN est réglé sur « R-RUN », et que vous tentez de prédéfinir le code temporel ou les bits utilisateur.Réglez l’interrupteur F-RUN/R-RUN sur « F-RUN » (voir page 17).
REC mode!b)	THUMBNAIL(S) CANNOT BE DISPLAYED DURING RECORDING.	Arrêtez l’enregistrement et essayez à nouveau.
	CANNOT EXECUTE IN REC MODE.
	DRIVE MAINTENANCE MENU CANNOT BE EXECUTED WHILE IN REC MODE.
	INPUT SELECTION CANNOT BE CHANGED DURING RECORDING.
	AUDIO REC MODE CANNOT BE CHANGED DURING RECORDING.
REC-PAUSE! TC/UB CANN	NOT BE PRESET IN REC-PAUSE MODE.	Arrêtez l’enregistrement et essayez à nouveau.
No SEL Listb)	CLIP LIST IS NOT SELECTED. Apparaît si vous appuyez sur la touche SUB CLIP/DISC MENU alors que la liste de plans du disque n’est pas chargée dans la liste de plans actuelle.Chargez la liste de plans (voir page 88) et essayez à nouveau.
SB CLP modeb)	TO ADD AN ESSENCE MARK, EXIT FROM SUB CLIP MODE FIRST.	Apparaît lorsque vous tentez de manipuler le repère alors que la touche SUB CLIP/DISC MENU est allumée, ou de définir un flag de plan pendant la lecture de liste de plans (le témoin SUB CLIP est allumé). Effectuez l’opération après avoir appuyé sur la touche SUB CLIP/DISC MENU pour désactiver.
SUB CLIP NGb)	SUB CLIP IS INVALID.SET APPROPRIATE IN/OUT POINTS.	Réglez à nouveau les points In et Out.
No List!b)	NO CLIP LIST. Apparaît quand vous essayez de supprimer une liste de plans alors qu’aucune liste de plans n’est sauvegardée sur le disque.Chargez le disque qui contient la liste de plans que vous souhaitez supprimer.
Loading List! LOADING CLIP LIST. Apparaît si vous appuyez sur la touche SUB CLIP/DISC MENU alors qu’une liste de plans est en cours de chargement. Attendez que la liste de plans soit entièrement chargée et essayez à nouveau.
STOP ONCE!b)	STOP ONCE, THEN EXECUTE. Apparaît lorsque vous appuyez sur la touche SUB CLIP/DISC MENU pendant la lecture de liste de plans ou lorsque vous tentez d’ouvrir l’écran GUI avec l’option du menu de configuration 151 GUI OPERATION réglée sur « stop ». Effectuez l’opération après l’arrêt de la lecture.
No EM space ESSENCE MARK NOT RECORDED.NO SPACE AVAILABLE TO RECORD ESSENCE MARK.		Supprimez les repères non nécessaires dans l’écran de vignettes de chapitres.
EM Full! NO MORE ESSENCE MARKS CAN BE RECORDED.
Disc Damage DISC CANNOT BE RECORDED TO.USE ANOTHER DISC FOR RECORDING.		Utilisez un autre disque.
NON-AV Full DISC CANNOT BE RECORDED TO.FOR MORE RECORDING SPACE,DELETE NON-AV DATA. (GENERAL FILES)		Supprimez les fichiers GENERAL non nécessaires.
Index File! UNSUPPORT INDEX FILE.DISC CANNOT BE RECORDED TO.		Utilisez un autre disque.
File System CURRENT VERSION OF THESOFTWARE SETS THE DISC WRITE PROTECTED.		Apparaît si vous insérez un disque qui peut être lu mais ne peut être enregistré.Changez le disque pour un autre dont le système de fichiers est pris en charge par cet appareil. Vous pouvez aussi formater le disque (voir page 97).
Loading!a)	LOADING. Apparaît si vous appuyez sur une touche pendant le chargement d’un disque. Attendez la fin du chargement et essayez à nouveau.
Unloading!a)	UNLOADING. Apparaît si vous appuyez sur une touche pendant le déchargement d’un disque.Attendez la fin du déchargement et essayez à nouveau.
Clip lock! CLIP IS LOCKED.	UNLOCK CLIP IN THUMBNAIL MENU.	Apparaît lorsque vous tentez une opération sur un clip verrouillé. Utilisez le Thumbnail Menu pour déverrouiller le plan (voir page 85) et essayez à nouveau.
File Access CANNOT CHANGE SETTINGS DURING FILE ACCESS.		Apparaît si vous tentez d’appuyer sur la touche PC REMOTE pour la désactiver pendant l’accès à un fichier ou le traitement d’une commande PC REMOTE (voir page 16).

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Description/action
Inhibit! PC REMOTE IS DISABLED.CHECK MAINTENANCE MENU M33.		Apparaît si vous tentez d’appuyer sur la touche PC REMOTE pour la désactiver alors que l’option du menu de maintenance M33 : FILE I/F CONFIG >PC REMOTE est réglée sur « ENABLE » (voir page 16).
GUI Inhibit GUI OPERATION IS INHIBITED.CHECK SETUP MENU.		Apparaît lorsque vous appuyez sur la touche THUMBNAIL/ESSENCE MARK ou la touche DISC MENU (SHIFT+SUB CLIP) alors que l’option du menu de configuration 151 GUI OPERATION est réglée sur « dis ».

a) S'affiche uniquement lorsque l'option du menu de configuration 016 ALARM DISPLAY est réglée sur « on ».
b) S'affiche uniquement lorsque l'option du menu de configuration 016 ALARM DISPLAY est réglée sur « on » ou « limit ».

Pendant l'enregistrement et le montage

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Description/action
Input Sig!”a)	VIDEO INPUT SIGNAL DOES NOT MATCH SYSTEM SETUP.	Ceci s’affiche en cas d’entrée de signal qui ne correspond pas à la fréquence de système ou au nombre de lignes défini dans cet appareil, ou lorsque HDSDI ou i.LINK TS est sélectionné comme signal d’entrée vidéo pendant le réglage de l’enregistrement de signal SD.Utilisez un signal d’entrée qui correspond à la fréquence de système, ou modifiez le réglage de fréquence de système de cet appareil (voir page 45).
ILL. REC!a)	ENCODING DOES NOT SYNCHRONIZE WITH REF VIDEO.	Vérifiez les signaux reçus par cet appareil.
ILL. REF!a)	INPUT VIDEO SIGNAL DOES NOT SYNCHRONIZE WITH REF VIDEO SIGNAL.USE COMMON REFERENCE SIGNAL OR CONNECT RECORDER REF OUT TO PLAYER REF IN.	Utilisez un signal de référence synchronisé avec la fréquence de système de cet appareil.
MEM. Full!a)	MEMORY FULL !! Vérifiez le disque enregistré par cet appareil.
Verify ERR! DISC ERROR	DETECTED. Ceci s’affiche lorsqu’une erreur est détectée dans le signal enregistré sur le disque pendant la fonction de vérification d’enregistrement. Changez le disque.
Recording NOW RECORD	NG ... Attendez la fin de l’enregistrement.

a) S'affiche uniquement lorsque l'option du menu de configuration 016 ALARM DISPLAY est réglée sur « on » ou « limit ».

Pendant la lecture

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Description/action
ILL. PLAY!a)	ILLEGAL PLAYBACK.	Vérifiez le disque lu par cet appareil.
MEM. Empty!a)	MEMORY EMPTY !!	Vérifiez le disque lu par cet appareil.
Disc Error!	DISC ERROR DETECTED.	Utilisez un autre disque.

a) S'affiche uniquement lorsque l'option du menu de configuration 016 ALARM DISPLAY est réglée sur « on » ou « limit ».

Pendant la recherche par vignette, la sélection de scènes et les opérations de liste de plans

Message d’alarme sur un écran GUI	Description/action
CANNOT EXPAND CLIP ANY FURTHER.	Le plan ne peut pas être étendu en plus de blocs.Apparaît lorsque la touche EXPAND est enfoncée alors que le nombre de blocs est au maximum, ou lorsque la durée d’une vignette étendue est de 1 image.
SELECTED ESSENCE MARK DOES NOT EXIST.	Le repère sélectionné n’existe pas.Apparaît dans l’écran de sélection de repère lorsque le repère spécifié n’existe pas sur le disque.
SUB CLIP IS INVALID.SET APPROPRIATE IN/OUT POINTS.	La relation chronologique entre les points In et Out spécifiés lors d’une opération de découpage de sous-plans est incorrecte.Effectuez à nouveau le réglage afin que la valeur du code temporel du point Out soit plus grande que la valeur du code temporel du point In.
DURATION OF ONE CLIP LIST MUST BE LESS THAN 24 HOURS.	La durée totale de la liste de plans actuelle est supérieure à 24 heures.Apparaît lorsque la durée totale de la liste de plans actuelle dépasse la limite supérieure de 24 heures à la suite de l’ajout ou du découpage de sous-plans.
NO MORE SUB CLIPS CAN BE ADDED TO THE CLIP LIST.	La limite supérieure des sous-plans dans la liste de plans actuelle est atteinte.Apparaît lorsque la limite supérieure de 300 plans dans la liste de plans est atteinte à la suite de l’ajout ou du découpage de sous-plans.
SUB CLIP DOES NOT EXIST.	Il n’existe aucun sous-plan dans la liste de plans actuelle.Apparaît lorsque vous tentez de déplacer, découper ou supprimer des sous-plans ou un code temporel prédéfini.
CLIP LIST DOES NOT EXIST.	Il n’existe aucune liste de plans sur le disque.Apparaît lorsque vous tentez d’exécuter une opération Delete Clip List de plans alors qu’il n’existe aucune liste de plans sur le disque.
MOVE IS INVALID. Le sous-plan ne peut pas être déplacé.Apparaît lorsque vous tentez d’exécuter une opération Move Sub Clips alors qu’il n’existe aucun sous-plan dans la liste de plans actuelle, ou uniquement 1.
CHAPTER DOES NOT EXIST.	Le chapitre spécifié n’a pas été enregistré.Apparaît lorsque vous tentez d'afficher un chapitre lorsqu’aucun chapitre n’a été enregistré pour ce plan.
SOME ESSENCE MARK CANNOT BE DELETED.	Le repère Rec Start ne peut pas être supprimé.Apparaît lorsque vous tentez de supprimer un repère Rec Start par une opération Delete Shot Mark. L’opération Delete Shot Mark ne peut supprimer que les repères Shot Mark1 et Shot Mark2.
SOME ESSENCE MARK CANNOT BE MOVED.	Le repère Rec Start ne peut pas être déplacé. Apparaît lorsque vous tentez de déplacer un repère Rec Start par une opération Move Shot Mark. L’opération Move Shot Mark ne peut déplacer que les repères Shot Mark1 et Shot Mark2.
CLIP IS LOCKED. Le plan est verrouillé.Apparaît lorsque vous tentez de supprimer un plan, de définir une vignette de plan ou de supprimer un repère alors que le plan est verrouillé.
ALL CLIPS ARE LOCKED. Tous les plans sont verrouillés.Apparaît lorsque vous tentez d’exécuter une opération Lock All Clips alors que tous les plans sont déjà verrouillés.
ALL CLIPS ARE UNLOCKED.	Tous les plans sont déverrouillés.Apparaît lorsque vous tentez d’exécuter une opération Unlock All Clips alors que tous les plans sont déjà déverrouillés.
COMMAND DISABLED. Apparaît lorsque vous tentez d’effectuer une opération Format Disc alors que Setting Format Disc est réglé sur « Disable ».
A FILE WITH THE NAME YOU SPECIFIED ALREADY EXISTS. SPECIFY A DIFFERENT NAME.	Apparaît lorsque vous tentez de définir un nom de plan existant pendant la modification de nom avec Set Clip Name.
SET NAMING FORM TO “FREE”	Apparaît lorsque vous tentez de modifier le nom du plan à l’aide de Set Clip Name même si NAMING FORM n’est pas réglé sur « free » (voir page 130).

Message d’alarme sur un écran GUI	Description/action
“NO FLASH DRIVE”	Apparaît lorsque vous tentez de sélectionner « USB Flash Drive » sur l’écran de sélection de support sous Load Planning Metadata/Select Drive même si la mémoire USB n’est pas connectée.
NO CLIP IS RECORDED. II n’	existe aucun plan sur le disque.Ceci apparaît lorsque vous tentez d’exécuter une opération Lock ou Delete Clip List alors qu’il n’existe aucun plan sur le disque.
NO VOICE IS RECORDED. II	n’existe aucune donnée vocale sur le disque.Ceci apparaît lorsque vous tentez d’exécuter une opération Delete All Voice alors qu’il n’existe aucune donnée vocale sur le disque.

Pendant les opérations de montage de liste de montage

Remarque

Certaines alarmes ne 'affichent pas lorsque la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MKI n'est pas installée.

Message d’alarme sur un écran GUI Description/action
EDIT POINT IS INVALID. Un montage d’aperçu ou automatique a échoué en raison du réglage d’un point de montage invalide.Ceci s’affiche lorsque, par exemple, un point Out est défini avant un point In.Réinitialisez le point de montage.
SYNCHRONIZE WAS NOT COMPLETED.	Un montage d’aperçu ou automatique a échoué en raison d’une erreur de synchronisation.Ceci s’affiche lorsque la synchronisation a échoué parce que, par exemple, le temps de lancement était trop court ou qu’il y a eu des interruptions dans le code temporel. Vérifiez le réglage du temps de lancement, et s’il y a des interruptions dans le code temporel.
PREROLL WAS NOT COMPLETED. Un montage de lancement ou un montage automatique a échoué.Ceci s’affiche lorsque l’appareil tente un lancement sur un code temporel inexistant. Vérifiez le réglage du temps de lancement et le code temporel.
AUTOEDIT WAS NOT COMPLETED. Un montage automatique a échoué pour une raison autre que celles qui sont décrites ci-dessus.Ceci s’affiche lorsque les caractéristiques techniques de cet appareil sont dépassées. Par exemple, les caractéristiques techniques ne permettent pas d’enregistrer plus de 300 plans sur un seul disque, et ne permettent pas que la durée totale des sous-plans dépasse 24 heures. Vérifiez ces éléments pour rester dans les limites déterminées, et procédez une nouvelle fois à l’opération de montage.
PREVIEW WAS NOT COMPLETED. Un aperçu a échoué pour une raison autre que celles qui sont décrites ci-dessus.Ceci s’affiche lorsque les caractéristiques techniques de cet appareil sont dépassées. Par exemple, les caractéristiques techniques ne permettent pas d’enregistrer plus de 300 plans sur un seul disque, et ne permettent pas que la durée totale des sous-plans dépasse 24 heures. Vérifiez ces éléments pour rester dans les limites déterminées, et procédez une nouvelle fois à l’opération de montage.
UNDO CAN NOT BE EXECUTED. L’opération que vous essayez d’annuler ne peut faire l’objet d’une annulation.Ceci s’affiche lorsque vous appuyez sur la touche UNDO après une opération qui ne peut être annulée, ou lorsque vous appuyez sur la touche UNDO deux fois de suite.
UNDO WAS NOT COMPLETED. Une opération d’annulation a échoué.Ceci s’affiche lorsque vous appuyez sur la touche UNDO pour annuler une opération, et l’annulation échoue.
CLIPLIST CANNOT BE RE-EDITED WITH S.SEL MODE. USE EDIT MODE.	Vous avez tenté d’exécuter une sélection de scène sur une liste de plans après l’exécution d’un montage de voix hors champ ou par division audio sur cette liste de plans.Pour monter cette liste de plans, passez à l’écran EDIT LIST et effectuez un montage de liste de montage.
CLIP CANNOT BE EDITED. Vous avez tenté de monter un sous-plan contenant uniquement des données vocales, sans données vidéo et audio. Ce sous-plan ne peut pas être monté.
CAN NOT EDIT WITH DOWNCONVERT MODE.	Vous avez tenté de monter un plan qui ne peut être monté. Ce plan ne peut pas être monté.
CLIP WITH OVERLAPPING VOICE CANNOT BE EDITED.	Dans l’écran Clip List (Trim), vous avez tenté de modifier le point In d’un sous-plan avec une voix hors champ de chevauchement. Utilisez l’écran EDIT LIST pour modifier le point In de ce plan.
EXPAND IS INVALID. Vous avez tenté d’étendre l’affichage d’un sous-plan contenant uniquement des données vocales, sans données vidéo et audio. L’affichage de ce sous-plan ne peut pas être étendu.
VOICE EDIT IS INVALID FOR MIXED FORMAT CLIPLIST.	Vous avez tenté d’effectuer un montage de voix hors champ sur une liste de plans contenant des sous-plans dans des formats d’enregistrement différents ou sur une liste de plans contenant des signaux non audio. Le montage de voix hors champ ne peut pas être effectué sur cette liste de plans.
SPLIT EDIT IS INVALID FOR MIXED FORMAT CLIPLIST.	Vous avez tenté d’effectuer un montage par division audio sur une liste de plans avec des formats mélangés, contenant des sous-plans avec des formats d’enregistrement différents. Le montage par division audio ne peut pas être effectué sur cette liste de plans.
VOICE DURATION IS MORE THAN 3 MINUTES.	Vous avez tenté de régler la durée des données vocales sur une valeur supérieure à trois minutes. Réglez la durée des données vocales sur trois minutes ou moins.
MORE THAN 100 VOICE CLIPS CANNOT BE REGISTERED IN ONE CLIPLIST.	Vous avez tenté d’exécuter un montage de voix hors champ sur une liste de plans qui contient déjà le nombre maximum autorisé (99) de sous-plans de voix hors champ (caractéristiques techniques de cet appareil). Aucun montage de voix hors champ supplémentaire n’est possible pour cette liste de plans.
VOICE CLIP CANNOT BE RECORDED ANY MORE.	A la suite des opérations de montage, le nombre de sous-plans de voix hors champ a dépassé le maximum autorisé (99) (caractéristiques techniques de cet appareil). Recommencez le montage de façon à ce que le nombre de sous-plans de voix hors champ soit compris dans la plage autorisée par les caractéristiques techniques.
VIDEO RESOLUTION DIFFER FROM IT ON CLIP LIST.	Vous avez tenté d’effectuer un montage sur une liste de montage avec une résolution vidéo et un format d’enregistrement qui diffèrent de ceux de cet appareil.
SET SAME AUDIO RECORDING FORMAT AS CLIPLIST.	Vous avez tenté d’effectuer un montage de voix hors champ sur une liste de montage contenant de l’audio dans un format d’enregistrement différent ou sur une liste de montage contenant des signaux non audio. Modifiez le format d’enregistrement audio afin qu’il corresponde au format audio de la liste de montage (voir page 171).
NO OPTION INSTALLED. Vous avez tenté une opération de montage sans aucune option installée. Pour le montage, installez la clé de mise à jour du logiciel PDBZ-UPG03 ou la carte optionnelle PDBK-MK1.
FUNCTION IS NOT AVAILABLE IN VOICE MODE.	Vous avez tenté d’étendre l’affichage des données vocales, ou vous avez sélectionné une option de menu qui ne peut être utilisée pour modifier les données vocales.
AUDIO FORMATS ARE DIFFERENT. Vous avez défini un point de montage dans un plan dont le format audio diffère de celui de cet appareil, sur le lecteur ou l’enregistreur. Il se peut aussi que les formats audio du lecteur et de l’enregistreur soient différents. Définissez le point de montage dans un plan avec le même format audio. Alternativement, sélectionnez le même format audio sur le lecteur et l’enregistreur.
SYSTEM FREQUENCIES ARE DIFFERENT.	Vous avez défini un point de montage dans un plan dont la fréquence de système diffère de celle de cet appareil. Définissez le point de montage dans un plan avec la même fréquence de système.
VOICE IS NOT SET ON RIGHT CH. Vous avez tenté d’exécuter un montage de voix hors champ sur un canal qui n’est pas présent dans ce contenu. Exécutez le montage sur un canal qui est présent dans le contenu (canaux 1 à 4 dans le cas d’un contenu à 4 canaux).

Message d’alarme sur un écran GUI Description/action
CANNOT BE EXECUTED DURING PULL DOWN MODE.	Vous avez tenté de monter un plan pendant la lecture en mode d’ajustement.Les plans avec ajustement ne peuvent pas être montés.
REVIEW CAN NOT BE EXECUTED. Vous	avez tenté d’effectuer une vérification avant l’exécution d’un AUTO EDIT.Attendez la fin de l’AUTO EDIT, puis appuyez sur la touche PREVIEW tout en maintenant la touche SHIFT enfoncée.
REVIEW WAS NOT COMPLETED. Une vérification a échoué.Ceci s’affiche lorsqu’une vérification n’a pas pu être exécutée.

Alarmes relatives aux signaux audio et vidéo

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Action
No INPUT!a)	INPUT VIDEO IS NOT DETECTED.CHECK THE VIDEO INPUT MODE AND SUPPLY A VIDEO SIGNAL TO VIDEO INPUT.	Vérifiez le réglage de V INPUT à la page P1 VIDEO du menu de fonction (voir page 51).Receivez le signal sélectionné dans V INPUT à la page P1 VIDEO du menu de fonction.
EMPHASIS!a)	INPUT AUDIO EMPHASIS IS NOT SUPPORTED.CHECK THE EMPHASIS OF THE AUDIO INPUT SIGNAL.	Vérifiez l’emphase du signal d’entrée audio.
REF NON-STD A NON-ST	ANDARD REF SIGNAL ISBEING USED FOR REF VIDEO. USE A STANDARD SIGNAL.	Utilisez un signal d’entrée standard.

a) S'affiche uniquement lorsque l'option du menu de configuration 016 ALARM DISPLAY est réglée sur « on ».

Alarmes relatives aux capteurs et lecteurs

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Action
FAN Stopped FAN MOTOR	STOPPED. Contactez un représentant du service après-vente
DR-FAN Stop DRIVE FAN	MOTOR STOPPED.	Sony.RemarqueL’appareil ne cessera pas de fonctionner, mais si vous continuez à l’utiliser dans cet état, les températures à l’intérieur de l’appareil ou du lecteur augmenteront, ce qui peut provoquer une panne ou un incendie.
High TEMP! HIGH TEMPERATURE.
	HIGH TEMPERATURE IN DRIVE.
HUMID!	MOISTURE HAS BEEN DETECTED.	Arrêtez l’enregistrement ou la lecture, mettez l’appareil hors tension puis à nouveau sous tension, et attendez que l’affichage HUMID disparaisse.
BATT EMPTY!	BATTERY EMPTY!	Changez la batterie.
Unknown USB	UNKNOWN USB DEVICE.	Le connecteur USB de cet appareil sert à la maintenance et à la connexion de périphériques USB. Raccordez un périphérique USB compatible.

Alarmes relatives à la fréquence de système et au format d'enregistrement

Les alarmes suivantes s'affichent uniquement lorsque

l'option du menu de configuration 016 ALARM

DISPLAY est réglée sur « on » ou « limit ».

Message d’alarme dans la section d’affichage des données de temps	Message d’alarme sur l’écran du moniteur vidéo	Action
1080/59.94i RECORDING	AND PLAYBACK IS NOT POSSIBLE.SYSTEM FREQUENCY SELECTION DIFFER FROM IT ON DISC.	Apparaît lorsque la fréquence de système sélectionnée pour l’appareil est différente de celle du disque chargé. Insérez un disque de la même fréquence que l’appareil, ou modifiez la fréquence de système de l’appareil.
1080/29.97P
1080/50i
1080/25P
1080/23.98P
720/59.94P
720/50P
525/59.94i
625/50i
1080/59.94i DISC CANNOT	BE RECORDED.VIDEO RESOLUTION DIFFER FROM IT ON DISC.	Apparaît lorsque le nombre de lignes de système défini dans cet appareil ne correspond pas à la résolution du disque inséré.Changez le disque pour celui qui correspond au nombre de lignes de système défini dans cet appareil ou changez le nombre de lignes de système de cet appareil.
1080/50i
1080/29.97P
1080/25P
1080/23.98P
720/59.94P
720/50P
HD422 1080 DISC CANNOT	BE RECORDED.VIDEO REC MODE SELECTION DIFFERENT FROM VIDEO ON DISC.	Apparaît lorsque le format d’enregistrement vidéo de cet appareil ne correspond pas à celui du disque inséré.Changez le disque pour celui qui correspond au format d’enregistrement vidéo de cet appareil, ou changez le format d’enregistrement vidéo de cet appareil.
HD422 720
HD420 1080
HD420 720
IMX50 Clip
IMX40 Clip
IMX30 Clip
8CH×16 Clip DISC CANNOT	BE RECORDED.AUDIO REC MODE SELECTION DIFFERENT FROM AUDIO ON DISC.	Apparaît lorsque le format d’enregistrement audio de cet appareil ne correspond pas à celui du disque inséré.Changez le disque pour celui qui correspond au format d’enregistrement audio de cet appareil, ou changez le format d’enregistrement audio de cet appareil.
4CH×24 Clip
2CH×16 Clip

Messages d'erreur

Les codes d'erreur s'affichent dans la section d'affichage des données de temps lorsqu'une erreur se produit (généralement une erreur de matériel). De plus, les messages et les codes d'erreur apparaissent sur l'écran du moniteur vidéo et sur l'écran du moniteur vidéo externe raccordé à l'appareil.

Lorsqu'un message d'erreur apparaît, suivez les instructions contenues dans le message d'erreur pour résoudre le problème.

Code d'erreur Error50-010

Code d'erreur dans la section d'affichage des données de temps

ERROR AN ERROR HAS BEEN DETECTED. INFORM SERVICE OF FOLLOWING CODE: 50-010 PRESS EJECT KEY TO EJECT DISC.

Code d'erreur

Exemple d'erreur sur l'écran du moniteur vidéo

Pour éjecter un disque alors que l'appareil est hors tension

En cas d'urgence, la cartouche du disque peut être enlevée de l'appareil lorsqu'il est hors tension. Cette opération doit toujours être réalisée par un technicien de service après-vente qualifié.

Caractéristiques techniques

Caractéristiques générales

Dimensions extérieures (l/h/p, avec les parties saillantes)

300×146,5×420 mm

(11^7 / 8× 5^7 / 8× 16^5 / _8 pouces)

146,5 (5 7/8)

420 (16 5/8)

300 (11 7/8)

en mm (pouces)

Poids 7,4 kg (16 livres 5,0 onces)

Alimentation électrique

100 V à 240 V CA, 50/60 Hz

12 V CC

Consommation électrique

Fonctionnement CA : 80 W

Fonctionnement CC : 5,7 A

Courant d'appel de crête

(1) Mise sous tension (ON), méthode de sondage du courant : 18 A (100 V), 48 A (240 V)

(2) Courant d'appel de commutation à chaud, mesuré conformément à la norme européenne EN55103-1 : 11 A (230 V)

Température de fonctionnement

0^ à +40^ (32°F à +104°F)

Température de rangement

-20^ + 60^ (-4^ + 140^)

Humidité de fonctionnement

20% à 90% (humidité relative)

Humidité de rangement

5% à 80% (humidité relative)

Système

Format d'enregistrement/lecture

MPEG HD422

Vidéo MPEG HD 422 : 50 Mbps

Vidéo proxy MPEG-4

Vidéo MPEG HD : HQ35/SP25/LP18 Mbps 1)

Vidéo proxy MPEG-4

Vidéo MPEG HD : 50/40/30 Mbps

Vidéo proxy MPEG-4

Vidéo DVCAM : 25 Mbps

Vidéo proxy MPEG-4

1) Lecture uniquement prise en charge pour MPEG HD 18 Mbps.

Temps d'enregistrement/lecture

Format Nombre	de canaux audio	Disque
		PFD23A PFD	50DLA
MPEG HD422 8	canaux Environ	43 minutes	Environ 95 minutes
MPEG HQ35 4	canaux 65 minu	es ou plus	145 minutes ou plus
	2 canaux 68 min	nutes ou plus	150 minutes ou plus
MPEG SP25 4	canaux Environ	85 minutes	Environ 190 minutes
	2 canaux Environ	90 minutes	Environ 200 minutes
MPEG LP18 a)	4 canaux 112 m	minutes ou plus	248 minutes ou plus
	2 canaux 122 m	minutes ou plus	265 minutes ou plus
MPEG IMX 50 4	/8 canaux Environ	45 minutes	Environ 100 minutes
MPEG IMX 40		Environ 55 minutes	Environ 120 minutes
MPEG IMX 30		Environ 68 minutes	Environ 150 minutes
DVCAM	4 canaux Environ	85 minutes	Environ 185 minutes

a) Lecture seule

Remarques

Les temps d'enregistrement/lecture indiqués ci-dessus sont approximatifs. Les temps d'enregistrement maximaux peuvent varier selon les conditions d'enregistrement.

Vitesse de recherche

Mode image par image

-3 à +3 fois la vitesse normale

Mode vitesse variable

-1 à +1 fois la vitesse normale

Mode accélération

-20 à +20 fois la vitesse normale

Mode d'avance rapide

Environ +30 fois la vitesse normale

Mode de retour rapide

Environ -30 fois la vitesse normale

Performance vidéo

Fréquence d'échantillonnage

Y : 74,25 MHz, R-Y/B-Y : 37,125 MHz

Quantification 8 bits/échantillon

Compression MPEG-2 422P@HL

COMPOSITE OUT

Fréquence de réponse

0,5 à 5,75 MHz+0,5/-2,0 dB

S/B (Y) 53 dB minimum

Délai Y/C ±20 ns maximum

Plage d'ajustement du processeur

Niveau vidéo -∞ à +3 dB

Niveau chromatique

- +3 ~dB

Décollement/niveau de noir

±30 IRE/±210 mV

Phase chromatique±30°

Phase système SYNC : ±15 μs

SC : 0 à +400 ns

Performance audio

Fréquence d'échantillonnage

48 kHz

20/-18/-16/-12 dB (sélectionnable)

Fréquence de réponse

20 Hz à 20 kHz +0,5/-1,0 dB (0 dB à

1 kHz)

Plage dynamique

90 dB minimum

Distorsion 0,05 % maximum (à 1 kHz)

Connecteurs d'entrée

Entrées vidéo numériques

SD/HDSDI INPUT

Type BNC (×1), conforme à la norme SMPTE ST 259 (SD)/SMPTE ST 292-1 (HD)

i(i.LINK) S400 FAM

Type 6 broches (×1), conforme à la norme IEEE1394

i(i.LINK) HDV TS

Type 6 broches (×1), conforme à la norme IEEE1394

Entrées vidéo analogiques

REF.VIDEO IN

Type BNC (×1), sync HD à trois niveaux (0,6 Vp-p/ 75 Ω/sync négative), salve du noir SD ou sync SD composite (0,286 Vp-p/ 75 Ω/sync négative)

COMPOSITE IN

Type BNC (×1), 1,0 Vp-p, 75 Ω, sync négative, conforme à la norme SMPTE ST 170

Entrées audio analogiques

ANALOG AUDIO INPUT 1 à 4

XLR 3 broches, femelle (×4), +4 dBu, impédance élevée, compensé

Entrée de code temporel

TIME CODE IN

Type BNC (×1), code temporel SMPTE, 0,5 à 18 Vp-p, 10 kΩ, non compensé

Connecteurs de sortie

Sorties vidéo numériques

HDSDI OUTPUT 1, 2(SUPER)

Type BNC (×2), conforme à la norme SMPTE ST 292-1

SDSDI OUTPUT

Type BNC (×1), conforme à la norme SMPTE ST 259

DVB-ASI OUTPUT

Type BNC (×1)

HDMI OUT Type A 19 broches

Vidéo : 1080i, 720P, 480i, 480P, 576i, 576P

Audio : PCM linéaire, 48 kHz/16 bits, 2 canaux

Sorties vidéo analogiques

REF. VIDEO OUT

Type BNC (×1, boucle active avec le connecteur REF. VIDEO IN), sync HD à trois niveaux (0,6 Vp-p/75 Ω/ sync négative), salve du noir SD ou

sync SD composite (0,286 Vp-p/75 Ω/ sync négative)

COMPOSITE OUT

Type BNC (×1), 1,0 Vp-p, 75 Ω, sync négative, conforme à la norme SMPTE ST 170

Sorties audio analogiques

ANALOG AUDIO OUTPUT 1 à 4

XLR 3 broches, mâle (×4), +4 dBu, 600 Ω, faible impédance, compensé

AUDIO MONITOR R, L (fonctionnent également comme connecteurs ANALOG AUDIO OUTPUT 3, 4, tel que sélectionné par l'option du menu de configuration 820)

XLR 3 broches, mâle (×2), +4 dBu, 600 Ω, faible impédance, compensé

PHONES Prise jack stéréo (×1), -∞ à -14 dBu, 8 Ω, non compensé

Sortie de code temporel

TIME CODE OUT

Type BNC (×1), code temporel SMPTE, 1,0 Vp-p, 75 Ω, non compensé

Connecteurs de contrôle à distance

REMOTE(9P) D-sub 9 broches, femelle (×1), conforme à la norme RS-422A

REMOTE 4 broches, femelle (×1)

12 V CC, 7,5 W

Réseau Type RJ-45 (×1)

1000BASE-T : conforme à la norme IEEE802.3ab

100BASE-TX : conforme à la norme IEEE802.3u

10BASE-T : conforme à la norme IEEE802.3

Autres

Connecteur DC IN 12V

XLR 4 broches, mâle (×1), 11 V à 17 V CC

Connecteurs MAINTENANCE

USB haute vitesse (USB 2.0) Type A (×2)

Accessoires fournis

Modes d'emploi

Version anglaise (1)

Version japonaise (1)

Manuel sur CD-ROM (1)

Manuel d'installation (1)

Capuchons de connecteurs

Accessoires non fournis

Cordon d'alimentation CA

- Pour les clients aux Etats-Unis et au Canada Référence 1-551-812-41 (125 V, 10 A, environ 2,4 m)

- Pour les clients au Royaume-Uni Référence 1-777-823-12 (250 V, 10 A, environ 2,0 m)

- Pour les clients en Europe, à l'exception du Royaume-Uni Référence 1-551-631-61 (250 V, 10 A, environ 2,0 m)

Câble de contrôle à distance 9 broches RCC-G5

Contrôleur de montage à distance RM-280

Pack batterie BP-FL75/FLX75

Carte MPEG TS PDBK-202

Adaptateur de carte mémoire PDBK-MK1 SxS pour PDW-HR1

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Remarques

- Effectuez toujours un essai d'enregistrement pour vérifier que l'enregistrement s'est fait correctement. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, suite au manquement de cet appareil ou de son support d'enregistrement, de systèmes de mémoire extérieurs ou de tout autre support ou système de mémoire à enregistrer un contenu de tout type.

- Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

Téléchargements de logiciels

Lorsque l'appareil est utilisé avec une connexion PC, téléchargez tous les pilotes du dispositif, les plug-ins et les applications logicielles dont avez besoin à partir des sites internet suivants.

Site internet Sony produits professionnels :

Etats-Unis http://pro.sony.com

Canada http://www.sonybiz.ca

Amérique latine http://sonypro-latin.com

Europe http://www.pro.sony.eu/pro

Moyen-Orient, Afrique http://sony-psmea.com

Brésil http://sonypro.com.br

Australie http://pro.sony.com.au

Nouvelle Zélande http://pro.sony.co.nz

Japon http://www.sonybsc.com

Asie pacifique http://pro.sony-asia.com

Corée http://bp.sony.co.kr

Chine http://pro.sony.com.cn

Inde http://pro.sony.co.in

Utilisation des données UMID

Les métadonnées sont les informations supplémentaires enregistrées sur disque en même temps que les données audiovisuelles. Elles servent à rendre plus efficace le flux des opérations depuis l'acquisition du contenu jusqu'au montage, et à faciliter la recherche et la réutilisation du contenu.

Comme application de métadonnées, l'UMID est une norme internationale.

Qu'est-ce qu'un UMID?

Un UMID (Unique Material Identifier) est un identificateur unique pour le contenu audiovisuel défini par la norme SMPTE ST 330:2004.

Un UMID peut être utilisé soit comme UMID de base à 32 octets, soit comme UMID étendu, qui inclut 32 octets supplémentaires de Source Pack pour un total de 64 octets.

Pour plus de détails, voir SMPTE ST 330.

UMID étendu (64 octets)

UMID de base (32 octets) Source Pack (32 octets)
Etiquette universelle	L	Numéro de cas	Numéro de contenu	Heure/Date	Coordonnées spatiales	Pays	Org	Utilisateur
12 octets	1	3 octets	16 octets	8 octets 12	octets	4 octets	4 octets	4 octets

Un ID mondial unique est automatiquement enregistré pour chaque plan.

L'UMID étendu est une métadonnée qui fournit des informations supplémentaires comme l'emplacement, la date/heure, l'identifiant de société, etc.

L'UMID est appliqué comme suit.

Numéro de cas

Numéro de contenu ID généré lors de la prise de vue Identique à ci- dessus

Informations de prise de vue Source Pack (quand, où et qui) Identique à ci-dessus

Contenu original : 00 00 00

Contenu copié : numéro de génération (1 octet)

+ numéro aléatoire (2 octets)

Distinction entre le contenu original et le contenu copié

ID contenu source/détection du contenu

Ensemble de métadonnées qui identifie la source de l'unité de contenu en définissant les éléments quand, où et qui de l'unité de contenu qui lui est associée.

Utilisation de l'UMID étendu

Vous devez entrer un code de pays, un code d'organisation et un code d'utilisateur. Définissez le code du pays à l'aide du tableau ISO 3166, et définissez les codes de l'organisation et de l'utilisateur selon les règles de votre organisation.

Pour en savoir plus, voir « Réglage des informations de propriété UMID » (page 202).

Fonctions des données UMID

Les données UMID permettent ce qui suit :

• Ajout d'un ID mondial unique à chaque plan du contenu audiovisuel. L'ID unique est utilisé pour détecter la source du contenu et pour l'associer au contenu source original.

• Distinction entre le contenu original et le contenu copié. 00 est ajouté au numéro de cas pour le contenu original.

• Enregistrement avec temps UTC. L'UTC (coordinated universal time - temps universel coordonné) est utilisé lors de l'enregistrement de l'UMID. L'utilisation d'un système horaire universel permet la gestion uniforme de contenu source enregistré partout dans le monde.

• Calcul de différences de date. Le contenu source est enregistré sur base de la MJD (date julienne modifiée), qui permet un calcul aisé de la différence de date entre les contenus sources.

Réglage des informations de propriété UMID

Procédez comme suit.

1 Réglez l'option du menu de configuration 029 STORE OWNER sur «on» (voir page 147).

L'écran STORED OWNERSHIP (réglage des informations de propriété UMID) s'affiche.

ITEM-029 STORED OWNERSHIP *COUNTRY - ORGANIZATION - USER -

COUNTRY : définit le code du pays.

ORGANIZATION : définit le code de l'organisation.

USER : définit le code de l'utilisateur.

Voir la rubrique suivante « A propos des informations de propriété UMID » pour en savoir plus sur ces codes.

2 Utilisez le bouton PUSH SET pour sélectionner l'option à régler et l'emplacement de saisie des caractères puis appuyez sur le bouton.
3 Utilisez le bouton PUSH SET, la touche de fonction - ou + (F3 ou F4) pour sélectionner les caractères à saisir à l'emplacement sélectionné.

Pour supprimer toutes les données saisies

Appuyez sur la touche RETURN.

4 Appuyez sur la touche de fonction SAVE (F5).

Le message « NOW SAVING... » apparaît et les informations de propriété sont sauvegardées.

Voir « Menu de configuration » (page 143) pour d'informations sur le fonctionnement du menu de configuration.

A propos des informations de propriétés UMID

COUNTRY (code du pays)

Réglez le code du pays en saisissant une chaîne alphanumérique abrégée (chaîne alphanumérique à 4 octets) en fonction des valeurs définies dans ISO 3166-1. Il existe environ 240 codes de pays.

Trouvez votre propre code de pays sur la page Web suivante.

Reportez-vous à ISO 3166-1 :

http://www.iso.org/iso/country-codes/

iso_3166_code_lists.htm

Lorsque le code du pays fait moins de 4 octets, la partie active du code occupe la première partie des 4 octets et le reste doit être complété avec le caractère espace (20h).

Exemple : Japon

Pour le Japon, le code du pays est JP, ce qui fait 2 octets, ou JPN, ce qui fait 3 octets.

Par conséquent, saisissez ce qui suit :

$$ \mathrm{JP} _ {- -} $$

$$ \mathrm{ou} $$

$$ \mathrm{JPN} _ {-} $$

où _ représente un espace.

ORGANIZATION (code de l'organisation)

Saisissez une chaîne alphanumérique à 4 octets pour le code de l'organisation.

Remarques

• Il n'y a pas de problème d'enregistrement ou de lecture des signaux audiovisuels, même si ORGANIZATION n'est pas défini.
• Les codes d'organisation peuvent être obtenus en faisant la demande auprès du bureau d'inscription SMPTE. Si vous n'obtenez pas de code d'organisation, il est interdit de saisir de chaîne arbitraire. En règle générale, le code « 00 » doit être saisi. Les opérateurs indépendants qui n'appartiennent pas à une organisation doivent saisir « \~ ».

USER (code de l'utilisateur)

Saisissez une chaîne alphanumérique à 4 octets pour identifier l'utilisateur.

Le code d'utilisateur est enregistré localement avec chaque organisation. Il n'est généralement pas enregistré de manière centralisée.

Quand le code de l'utilisateur est inférieur à 4 octets, saisissez le code de l'utilisateur au début des 4 octets et remplissez le reste de la chaîne avec le caractère espace (20h).

Ce code de l'utilisateur est déterminé par l'organisation.

Les méthodes utilisées dépendent de l'organisation.

Remarque

Le code de l'utilisateur ne peut pas être saisi lorsqu'aucun code d'organisation n'a été saisi.

Données auxiliaires

Cet appareil peut lire et enregistrer des données auxiliaires multiplexées dans les signaux HDSDI. Il peut aussi recevoir et émettre des données auxiliaires en fichiers MXF pendant le transfert de fichiers par des connexions FAM or FTP. Les données auxiliaires transférables comprennent des données de texte (légendes et métadonnées) et des signaux de contrôle.

Données auxiliaires dans les signaux HDSDI/SDSDI

Cet appareil peut enregistrer et lire des sous-titres conformes aux normes EIA-708-B ^1) et EIA-608-B ^1) , et des données de texte conformes à ARIB TRB23 ^2) , ce qui comprend les paquets VANC (Vertical ancillary data).

1) EIA : Electronic Industries Alliance

Pour enregistrer des données auxiliaires

Dans l'option du menu de maintenance M3B: VANC RX PARAMETER, réglez les lignes d'insertion des données auxiliaires, le DID (Data Identifier word) et le SDID (Secondary Data Identifier word) (voir page 172).

Pour enregistrer et lire des données de sous-titres conformes à la norme EIA-708-B dans les signaux HDSDI

Réglez les options suivantes.

- Sous-options de l'option du menu de maintenance M3B0 : VANC RX PACKET

- LINE (ligne de réception de VANC) : 9LINE (exemple)

- DID (data identification word) : 61h

Pour enregistrer des données de sous-titres conformes à la norme EIA-608-B dans les signaux HDSDI

Réglez les options suivantes.

- Sous-options de l'option du menu de maintenance M3B0 : VANC RX PACKET

- LINE (ligne de réception de VANC) : 9LINE (exemple)

- DID (data identification word) : 61h

Pour enregistrer des données de sous-titres conformes à la norme EIA-608-B dans les signaux SDSDI (ligne 21) ou composites (ligne 21) après la conversion vers la norme EIA-708-B

Réglez les options suivantes.

- Sous-options de l'option du menu de maintenance M3B0 : VANC RX PACKET

- LINE (ligne de réception de VANC) : 9LINE (exemple)

- DID (data identification word) : 61h

• V INPUT sur le menu de fonction, page P1 VIDEO : SDSDI
- Option du menu de configuration 031 RECORDING FORMAT : HD422, 420HQ ou 420SP

Paquets VANC

• La norme ARIB TR-B23 japonaise limite le nombre de paquets qui peuvent être multiplexés dans HDSDI à 4 paquets par ligne.
• Le nombre de paquets VANC qui peuvent être enregistrés est défini à l'aide de l'option du menu de maintenance M3B et limité à 9 paquets par image pour le mode 50P ou 59.94P et à 18 paquets par image pour les autres modes.
• Lorsque les paquets VANC ne sont pas continus depuis le mot 0, et il y a une zone inutilisée sur la ligne, les informations sur la position du paquet ne sont pas enregistrées. Les paquets sont émis avec justification à gauche.
• Pendant la réception, si une erreur de parité est détectée dans un paquet VANC, le paquet est éliminé et enregistré avec justification à gauche.

Données auxiliaires dans les fichiers MXF

Les données auxiliaires VANC enregistrées depuis un signal HDSDI peuvent être introduites dans un fichier

MXF comme élément d'image ANC (conforme à la norme SMPTE ST 436:2006) et peuvent être émises. Ces données peuvent également être reçues et enregistrées sur le disque.

Pour introduire les données auxiliaires dans des fichiers MXF à émettre

Dans l'option du menu de configuration 666 METADATA ITEM OUT, sélectionnez « on » (voir page 159).

Paquets HANC/VANC

Détection de paquets HANC/VANC

Les paquets HANC/VANC ne sont enregistrés sur le disque que si les valeurs DATA ITEM de la première image sont identifiées comme éléments d'image ANC conformes à la norme SMPTE ST 436:2006 lorsque le fichier MXF est émis.

Métadonnées MXF générales

Cet appareil examine les données contenues dans l'en-tête de la zone de métadonnées ^1) lorsqu'un fichier MXF est reçu. Si les données sont identifiées comme données créées par un périphérique autre que XDCAM, un fichier (KLVE) est créé.

1) L'en-tête de la zone de métadonnées contient les informations de métadonnées sur tout le fichier. Voir SMPTE ST 377 pour plus de détails.

Pour les détails, voir « Arborescence des répertoires » (page 124) et « Répertoire Clip » (page 126).

Données de sous-titres

Cette section explique les données de sous-titres qui peuvent être enregistrées, lues et envoyées pendant la sortie EE.

Enregistrement et lecture EIA-708/608 normaux

En réponse aux données d'entrée de sous-titres conformes aux normes EIA-708/608, ces données sont enregistrées, lues et envoyées sans aucun changement.

Cependant, les réglages sont nécessaires pour l'enregistrement de données de sous-titres dans les signaux HDSDI.

Pour plus de détails, voir « Pour enregistrer et lire des données de sous-titres conformes à la norme EIA-708-B dans les signaux HDSDI » (page 203) ou « Pour enregistrer des données de sous-titres conformes à la norme EIA-608-B dans les signaux HDSDI » (page 203).

Les données de sous-titres conformes aux normes EIA-708/608 enregistrées dans la vidéo HD sont envoyées sous forme de signaux HDSDI, quels que soient les réglages de menu.

Les données de sous-titres conformes à la norme EIA-608 dans les signaux SDSDI de la ligne 21 sont enregistrées et lues (envoyées sous forme de signaux SDSDI ou composite ^1) ), quels que soient les réglages de menu.

1) Pour envoyer des données de sous-titres en tant que signaux SDSDI ou composites lorsque la région d'utilisation est définie sur « J » (pour le Japon), réglez la ligne 21 dans l'option du menu de configuration 703 sur « t h r u ».

Traitement interne par cet appareil

Enregistrement et lecture après conversion EIA-608→708

En réponse aux données d'entrée de sous-titres conformes à la norme EIA-608, ces données sont enregistrées, lues et envoyées après conversion au format EIA-708. Cependant, les réglages sont nécessaires pour l'enregistrement de données de sous-titres conformes à la norme EIA-608.

Pour plus de détails, voir « Pour enregistrer des données de sous-titres conformes à la norme EIA-608-B dans les signaux SDSDI (ligne 21) ou composites (ligne 21) après la conversion vers la norme EIA-708-B » (page 203).
Entrée composite (ligne 21)| B["Enregistrement et lecture EIA-708"]
    B --> C["EIA-708"]
    C --> D["Sortie HDSDI (VANC)"]
    D --> E["EIA-708"]
    style B fill:#cccccc,stroke:#333
    style C fill:#ffffff,stroke:#333

Traitement interne par cet appareil

Sortie EE EIA-708/608

En réponse aux données d'entrée de sous-titres conformes à la norme EIA-708/608, les données sont envoyées en mode EE.

Cependant, les réglages sont nécessaires pour la sortie EE de données de sous-titres dans les signaux HDSDI.

Pour plus de détails, voir « Pour enregistrer et lire des données de sous-titres conformes à la norme EIA-708-B dans les signaux HDSDI » (page 203) ou « Pour enregistrer des données de sous-titres conformes à la norme EIA-608-B dans les signaux HDSDI » (page 203).

Les données de sous-titres dans les signaux SDSDI de la ligne 21 sont envoyées en mode EE (envoyées sous forme de signaux SDSDI ou composite), quels que soient les réglages de menu.

Remarque

La sortie EE de données de sous-titres dans les signaux HDSDI est retardée d'une image par rapport à la sortie EE des signaux vidéo.

Traitement interne par cet appareil

Liste de claviers USB pris en charge

Lorsque la région d'utilisation est définie sur « UC » et la police sur « European Alphabet » 1)

Sur cet appareil, vous pouvez saisir n'importe quel caractère ou symbole pris en charge par les claviers énumérés ci-dessous.

Choisissez la langue correspondante en sélectionnant Settings >Select USB Keyboard Language dans le Disc Menu (voir page 83).

1) Lorsque la police est réglée sur « Simplified Chinese » ou « Traditional Chinese », un clavier identique au clavier anglais [Etats-Unis] est automatiquement sélectionné.

English [Royaume-Uni]

Insert Home Page Up Num Lock / * - Tab Q W E R T Y U I O P { } Enter Caps Lock A S D F G H J K L : @ ~ # Shift \ Z X C V B N M < > ? Shift Ctrl Alt Ctrl Shift ↑ 1 2 3 4 € 5 % 6 & 7 * 8 ( ) 0 - + = ← Shift ↑ 1 2 3 PgDn Enter Ctrl ↓ ↓ → 0 Del Ins Alt Gr Ctrl

English [Etats-Unis]

~ ! 1 @ 2 # 3 $ 4 % 5 ^ 6 & 7 * 8 ( ) 9 0 - + = ← Tab ← Q W E R T Y U I O P { } |\ → Caps Lock A S D F G H J K L : : Enter ← Shift ↑ Z X C V B N M < > ? Shift ↑ Ctrl Alt Ctrl Insert Home Page Up Num Lock / * - Delete End Page Down 7 Home 8 ↑ 9 PgUp + 4 5 6 → ↑ 1 2 3 PgDn Enter ← ↓ → Ins Del

French [France]

z 1 & 2 é ~ 3 # 4 , { 5 ( [ - ! 6 è . 7 _ \ C ^ 8 9 ⬤ @ ) ] + = } ← Tab ← A Z E € R T Y U I O P " £ $ □ Entrée ← Q S D F G H J K L M % μ · Shift > W X C V B N ? : / $ Shift Ctrl Alt Ctrl Inser ↑ ↑ Verr num / * - Suppr Fin ↓ 7 8 9 + 4 5 6 → + 1 Fin 2 ↓ 3 ↓ ← ↓ → 0 Inser Suppr Entr

German [Allemagne]

° ! " $ % & / ( ) = ? . ← ^ 1 2 3 4 5 6 7 { 8 [ 9 ] } 0 } β \ Tab Q W E R T Z U I O P Ü * Enter → @ € H J K L Ö Ä # ✓ A S D F G H J K L Ö Ä # Shift > Y X C V B N M : : Shift ↑ 1 2 3 ↓ Enter ↑ < ↓ → 0 ' Entf Strg Alt Alt Gr Strg Eing Pos1 Bild Num ÷ × - Entf Ende Bild 7 8 9 ↑ Pos1 ↑ Bild + + 4 5 6 ← 2 3 Ende ↓ Bild Enter

Italian [Italie]

! 1 " £ $ % & / ( ) = ? ^ ← Tab Q W E R T Y U I O P è { * } Enter Caps Lock A S D F G H J K L Ç ° $ Shift > Z X C V B N M ; : Shift ↑ Ctrl Alt Ctrl Insert Home Page Up Num Lock / * - Delete End Page Down 7 Home 8 9 PgUp + 4 5 6 → 1 2 3 PgDn Enter ← ↓ → 0 Ins Del

Lorsque la région d'utilisation est définie sur « UC » et la police sur « Korean »

Le clavier est configuré en tant que clavier coréen et vous pouvez saisir des caractères Hangul.

Remarque

Il est impossible de modifier la langue du clavier.

Si la région d'utilisation est définie sur « J » (pour le Japon)

Le clavier est défini sur le modèle japonais.

Remarques

• Il est impossible de modifier la langue du clavier.
• Il n'est pas possible de saisir le hiragana, katakana ni le kanji japonais.

Marques commerciales et licences

Licence MPEG-4 Visual Patent Portfolio

CE PRODUIT EST MUNI DE LA LICENCE MPEG-4 VISUAL PATENT PORTFOLIO POUR UNE UTILISATION PERSONNELLE ET NON COMMERCIALE PAR UN UTILISATEUR POUR

(i) ENCODER DE LA VIDÉO EN CONFORMITÉ AVEC LA NORME VISUELLE MPEG-4 (« VIDÉO MPEG-4 ») ET/OU
(ii) DÉCODER DE LA VIDÉO MPEG-4 QUI A ÉTÉ ENCODÉE PAR UN UTILISATEUR IMPLIQUÉ DANS UNE ACTIVITÉ PERSONNELLE ET NON COMMERCIALE ET/OU OBTENUE D'UN FOURNISSEUR VIDÉO LICENCIÉ PAR MPEG LA POUR FOURNIR DE LA VIDÉO MPEG-4.

AUCUNE LICENCE N'EST ACCORDÉE NI IMPLIQUÉE POUR AUCUNE AUTRE UTILISATION. DES INFORMATIONS SUPPLÉMENTAIRES Y COMPRIS CONCERNANT L'UTILISATION PROMOTIONNELLE, INTERNE ET COMMERCIALE ET LA LICENCE PEUVENT ÊTRE OBTENUES AUPRÈS DE MPEG LA, LLC. VOIR HTTP:// WWW.MPEGLA.COM

MPEG LA offre des licences pour (i) la fabrication/vente de tout support de stockage d'informations vidéos en MPEG-4 Visual (ii) la distribution/diffusion d'informations vidéo en MPEG-4 Visual par n'importe quel moyen (par exemple la distribution vidéo en ligne, la diffusion par Internet, la diffusion télévisée). D'autres utilisations de ce produit nécessitent peut-être l'obtention de licences auprès de MPEGLA. Veuillez contacter MPEG LA pour de plus amples informations. MPEG LA, L.L.C., 250 STEELE STREET, SUITE 300, DENVER, COLORADO 80206, http://www.mpegla.com

A propos de l'IJG (Independent JPEG Group)

Ce logiciel est basé en partie sur le travail du groupe Independent JPEG.

Logiciel d'affichage des caractères « i Type »

Ce produit comprend une technologie de Monotype Imaging Inc., incluant iType ^® et certaines polices.

A propos de libupnp

Sur la base des contrats de licence entre Sony et les détenteurs de copyright des logiciels, ce produit utilise des logiciels libres.

Pour répondre aux exigences des détenteurs de copyright des logiciels, Sony est dans l'obligation de vous informer sur le contenu de ces licences.

A propos de CryptoJS v3.1.2.zip

Obtention d'un logiciel sous licence GPL/LGPL

Ce produit utilise un logiciel sous licence GPL version 2/ LGPL version 2.1. Vous avez le droit d'obtenir, de modifier et de distribuer le code source de ce logiciel.

Vous pouvez télécharger le code source de ce logiciel à partir des serveurs Internet de Sony. Pour plus d'informations sur la façon de le télécharger, rendez-vous à l'adresse URL suivante. http://oss.sony.net/Products/Linux/common/search.html

Nous ne pouvons pas répondre aux demandes relatives au contenu du code source.

Glossaire

Bits utilisateur

32 bits au total sont fournis dans le code temporel que l'utilisateur peut utiliser pour enregistrer des informations telles que la date, le numéro de bobine ou le numéro de la scène sur la cassette vidéo ou le disque. Egalement appelés bits d'utilisateur.

Code temporel

Signal encodé numériquement qui est enregistré avec des données vidéo pour identifier chaque image de la vidéo par heure, minute, seconde et numéro d'image. Le code temporel SMPTE s'applique au système NTSC et le code temporel EBU aux systèmes PAL et SECAM.

Données AV proxy

Données à faible résolution avec bande passante de 1,5 Mbps pour la vidéo et 64 kbps pour l'audio pour chaque canal. Cet appareil enregistre automatiquement les données AV proxy quand des données MPEG HD à haute résolution sont enregistrées.

Image vignette

Image ou séquence vidéo réduite pour affichage sur un écran GUI. Le XDCAM crée des vignettes à partir de vidéo proxy et les affiche comme index sur des écrans GUI.

Liste de plans

Liste d'emplacements dans le contenu enregistré sur le disque, organisée dans un ordre aléatoire. Vous pouvez créer des listes de plans peuvent avec la fonction de sélection de scènes de cet appareil.

Métadonnées

Informations sur les propriétés du contenu audio et vidéo. XDCAM enregistre les métadonnées telles que des UMID et des repères, les titres et les commentaires.

Mode E-E

Mode Electrique à électrique. Une fois le VDR activé en mode E-E, les signaux d'entrée vidéo et audio transitent uniquement par les circuits électriques et ressortent ensuite par les connecteurs de sortie, sans passer par les conversions de circuit électromagnétiques comme les têtes d'enregistrement.

Mode temps non réel

Mode de code temporel de progression qui ignore la différence dans les valeurs d'image entre le temps réel et le code temporel. L'utilisation de ce mode produit une différence d'environ 86 secondes par jour entre le temps réel et le code temporel, ce qui cause des problèmes lorsque les programmes de montage en unités de seconde utilisent le nombre d'image comme référence.

Mode temps réel

Le code temporel SMPTE tourne à 30 images/seconde alors que le système de télévision couleur NTSC tourne à environ 29,97 images/seconde. Le mode temps réel ajuste le rythme du code temporel pour éliminer la différence entre la valeur du code temporel et le temps réel en ignorant deux images de la valeur du code temporel au début de chaque minute, sauf toutes les dix minutes.

MXF

Material eXchange Format (Format d'échange de contenu). Un format d'échange de fichier développé par le Pro-MPEG Forum. L'équipement de différents fabricants peut échanger des fichiers de ce format.

Non audio

Terme général pour les signaux audio autres que PCM linéaire tels que Dolby E ^1) et Dolby Digital (AC-3). ^1) Le XDCAM peut enregistrer des éléments non audio comme un signal d'entrée. 1) Dolby est une marque commerciale de Dolby Laboratories.

Plan

Unité d'enregistrement. Des plans sont créés chaque fois qu'un enregistrement démarre et s'arrête.

Repère

Type de métadonnée qui peut être défini pour une certaine image. Pour des recherches plus efficaces, l'équipement XDCAM enregistre des repères comme des métadonnées en temps non réel et les utilise pour afficher des vignettes.

S/B

Rapport signal/bruit. La relation entre la puissance du signal souhaité et l'interférence électronique d'accompagnement, le bruit. Si le rapport S/B est élevé, les sons sont reproduits avec moins de bruit et les images sont reproduites clairement, sans neige.

Signal HDSDI

Abréviation de « HD Serial Digital Interface » - Interface numérique série HD. Signal d'une interface numérique série HDTV défini par la norme SMPTE ST 292-1.

Signal SDSDI

Interface numérique série SD. Interface normalisée comme SMPTE ST 259 qui permet la transmission d'un flux de composant numérique non compressé.

Signal vidéo composite

Signal vidéo dans lequel la luminance et la chrominance sont combinées avec des informations « sync » de référence temporelle pour réaliser une vidéo composite.

Signal vidéo de référence

Signal vidéo qui contient un signal sync ou des signaux sync et de salve, utilisé comme référence pour la synchronisation de l'équipement vidéo.

Sous-plan

Une des sections qui constituent une liste de plans. Un sous-plan peut être une partie d'un plan ou un plan entier.

Sync HD à trois niveaux

Signal de référence analogique HDTV qui s'applique aux systèmes 59,94/50 Hz. Signal sync défini par la norme SMPTE ST 274 avec des valeurs positives, négatives et nulles.

UMID

Identificateur de données unique. Norme (SMPTE ST 330) pour les métadonnées vidéo et audio. La section de base d'un UMID contient un numéro mondial unique et un numéro de contenu pour l'identification du contenu enregistré. Une section optionnelle appelée « Source Pack » contient des informations telles que l'heure et le lieu de l'enregistrement. Un UMID avec uniquement la section de base est appelé UMID de base. Un UMID avec le Source Pack est appelé UMID étendu.

VBID (Video Blanking ID)

Signal ID vidéo, défini dans la norme EIAJ CPR-1204, introduit dans la sortie vidéo VBS pour permettre la détection du rapport d'aspect. Le signal ID est inséré dans la ligne 20, VBI 283.

Index

A

Accessoires

fournis 199

non fournis 199

Affichage 24

Affichage de conversion de format 29

Affichage de conversion de sortie HDSDI 29

Affichage de conversion de sortie SDSDI 29

Affichage de signal d'entrée 28

Affichage de sortie HDMI 29

Affichage du moniteur vidéo 31

AGC/limiteur 28

Alarmes 185

Alimentation 35

alimentation CA 35

alimentation CC 35

alimentation par batterie 35

ANALOG AUDIO

connecteurs INPUT 1 à 4 33

connecteurs OUTPUT 1 à 4 33

Annexes 182

Audio affichage d'entrée 28

B

Barre de défilement 69

Barres de niveau 28, 29

Batterie

fixation d'un pack batterie 35

vérification de l'énergie restante 36

Bits utilisateur

réglage 46

Bouton d'ajustement BRIGHTNESS 24

Bouton d'ajustement CONTRAST 24

Bouton d'ajustement et interrupteur CHROMA 22

Bouton d'ajustement et interrupteur HUE/CHROMA-PHASE 22

Bouton d'ajustement et interrupteur SETUP/BLACK 22

Bouton d'ajustement et interrupteur VIDEO 22

Bouton d'ajustement LEVEL 20

Bouton PUSH SET 17

Boutons d'ajustement ALL/CH-1 et CH-2 à CH-4 20

C

Canal audio 28

Canal de contrôle 28

Capacité d'enregistrement restante 30

Capacité restante de la mémoire 26

Caractéristiques 9

Caractéristiques techniques 197

Chapitre

écran de vignettes 71

fonction 77

Chargement/déchargement d'un disque 55

Code temporel 45

après avoir défini une valeur initiale 45

enregistrement avec le générateur de code temporel interne synchronisé 47

enregistrement de celui qui suit séquentiellement le dernier code temporel enregistré 46

enregistrement direct du code temporel externe 47

réglage sur l'heure actuelle 46

Compteur horaire numérique 183

affichage 184

modes d'affichage 183

quitter 184

Configuration initiale 36

Connecteur AC IN 32

Connecteur DC IN 12V 33

Connecteur DVB-ASI OUTPUT 34

Connecteur HDMI OUT 34

Connecteur i.LINK HDV TS 33

Connecteur i.LINK S400 FAM 33

Connecteur REF.VIDEO IN 34

Connecteur REF.VIDEO OUT 34

Connecteur REMOTE 33

Connecteur REMOTE (9P) 34

Connecteur SD/HDSDI INPUT 33

Connecteur SDSDI OUTPUT 34

Connecteur USB 34

Connecteurs COMPOSITE IN/OUT 34

Connecteurs HDSDI OUTPUT 1, 2 (SUPER) 33

fonction de contrôle à distance HDSDI 60

Connecteurs MAINTENANCE 34

Connecteurs TIME CODE IN/OUT 34

Connexions 38

connexion FAM 38

connexion FTP 38

pour couverture groupée 43

pour l'utilisation du logiciel

d'application 38

réglages de l'appareil de contrôle de montage 41

système de montage de coupures 39

D

Date et heure 27

DEL d'éclairage du panneau de commande 24

Dépannage 185

Disc Menu 72

Disques 95

chargement/déchargement 55

disques utilisables 55

éjection alors que l'appareil est hors tension 196

fonctions de récupération 61

formatage 56, 97

manipulation 55

propriétés 95

protection contre l'écriture 55

reconstitution 61

Données auxiliaires 203

Données AV proxy 10

Données de sous-titres 204

Données de temps 30

Données UMID 201

E

Ecran Add Sub Clip 89

Ecran affichage 25

affichage d'opération de base 25

affichage du moniteur vidéo 31

Ecran Clip Properties 82

Ecran du mode PLAYER 111

Ecran du mode RECORDER 112

Ecran EDIT LIST 110

Ecran Move Shot Mark 78

Ecran Select Essence Mark 78

Ecran Select Index 81

Ecran Set Start Time Code 92

Écrans de montage 110

opérations 114

passage 108

Ecrans GUI 67

opérations 75

Edit Menu 112

Ejection manuelle d'un disque 196

Emplacement de sécurité 14

Emplacements d'attache de l'épaulière 14

Enregistrement 57

fonction de contrôle à distance

HDSDI 60

récupération 61

réglage du niveau 59

réglages 57

réglages de repères 59

temps 35, 82, 95

Entretien

périodique 183

Etat d'alimentation 27, 31

Etat de lecture

affichage 49

marque 49

Etat de réglage de menu 27

Extension

écran de vignettes 70

fonction 11,77

EXT-LOCK 30

F

Fonction client FTP 100

Fonction d'enregistrement continu de plan 60 indication 26

Fonction de cache d'échange de disque 59 indication 27

Fonction de filtre de plans 79

Fonction de récupération 61

Fonction de vignettes Web 98

Format d'enregistrement 26

Formatage des disques 97

G

Gigabit Ethernet 11

Glossaire 219

Griffe du pack batterie 14

H

Haut-parleurs intégrés (stéréo) 14

|

Image d'index

modification 81

Indication de disque chargé 30

Indication de données 28

Indication de lecture de plan unique 27

Indication de mode de lecture répétée 30

Informations de plan 26

Informations de système 27

Informations textuelles 48

Informations textuelles superposées 48

Informations vidéo 29

Interface distante 27

Interrupteur BACKLIGHT 25

Interrupteur de contrôle à distance 16

Interrupteur et témoin marche/veille 16

Interrupteur F-RUN/R-RUN 17

Interrupteur INT/EXT/SDI 16

Interrupteur KEY INHI 16

Interrupteur marche/veille 16

Interrupteur POWER 32

Interrupteur PRESET/REGEN 16

Interrupteur VIDEO PROCESS CONTROL 22

Interrupteurs MIC POWER (+48 V) 33

Interrupteurs VARIABLE/PRESET 20

L

Lecture 62

liste de plans 88

mode accélération 65

mode image par image 64

mode vitesse variable 65

position de démarrage 63 réglages 62

réglages de repères 64

vitesse normale 64

Lecture à vitesse normale 64

Lecture convertie 62

Liste de commandes 137

Liste de plans 87

chargement 93

classement 94

création et modification 88

écran (Move) 90

écran (Trim) 91

écran de lecture 67

écran de vignettes 67, 70

effacement 93

gestion 93

liste de plans actuelle 88

modification du code temporel de début 92

nom défini par l'utilisateur 130

prévisualisation 88

sauvegarde 92

suppression 94

Liste de plans actuelle 88

M

Menu

configuration 143

Disc Menu 72

Edit Menu 112

menu de configuration 143

menu de fonction 50

menu de maintenance 170

modification des réglages 149

réglages de banques 148

retour aux valeurs par défaut 150

Menu de base 143

modification des réglages 149

opérations 148

options 144

Menu de configuration

menu de base 144

menu étendu 151

Menu de fonction 26,50

page HOME 51

page P1 VIDEO 51

page P2 AUDIO 53

page P3 TC 53

page P4 OTHER 54

Menu de maintenance 170

opérations 174

options 170

réglages de réseau 176

vitesse de communication 176

Menu étendu 143

opérations 168

options 151

Messages d'erreur 195

Métadonnées 201

Métadonnées de planification 95

Mode accélération 65

Mode d'affichage du vumètre 29

Mode d'enregistrement de formats mélangés 57

Mode image par image 64

Mode vitesse variable 65

Modes de montage 115

Molette accélératrice/rotative 23

Moniteur de forme d'onde 31

Montage

appareil de contrôle 39

contrôleur 41

Montage de liste de montage 108

Montage de voix hors champ 119

Montage en mode insertion 115

Montage en mode superposition 115

Montage en mode suppression 116

Montage par division audio 122

Montage par remplacement 115

N

NDF 30

Niveau audio

ajustement 121

Niveau de référence 28

Nomenclature et fonctions des

éléments 14

0

Opérations relatives aux fichiers via FTP 136

enregistrement de code temporel continu 142

établissement des connexions 136

fermeture de session 137

liste de commandes 137

ouverture de session 136

préparatifs 136

Opérations sur les fichiers 124

arborescence des répertoires 124

répertoire Clip 126

répertoire Component 127

répertoire Edit 127

répertoire General 128

répertoire racine 125

répertoire Sub 127

Opérations sur les fichiers en mode

d'accès aux fichiers (pour

Macintosh) 134

établissement des connexions FAM 134

opérations sur les fichiers 135

quitter les opérations sur les fichiers 135

reconnexion 135

Opérations sur les fichiers en mode

d'accès aux fichiers (pour Windows) 132

enregistrement de code temporel continu 142

établissement des connexions 132

opérations sur les fichiers 133

préparatifs 132

quitter les opérations sur les fichiers 133

reconnexion 134

P

Panneau d'affichage 24

Panneau de commande 15

Panneau des connecteurs 32

Plan 87

déverrouillage 85

durée 69

écran de lecture 67

écran de vignettes 67, 69

mode de lecture continue 62

mode de lecture de plan unique 62

modification de l'image d'index 81

nom défini par l'utilisateur 130

propriétés 82

sélection par type 79

suppression 86

transfert 100

trouver 77

verrouillage 85

Poignée de transport 14

Préparatifs

configuration initiale 36

Prise PHONES 22

Protection contre l'écriture des disques 55

R

Raccourci 107

Recherche de vignettes 76

utilisation de la fonction chapitre 77

utilisation de la fonction extension 77

utilisation des repères 78

utilisation des vignettes 77

Réglage de fréquence de système 37

Réglage de la date et de l'heure 37

Réglage de la région d'utilisation 36

Réglages de microphone 33

Repère

écran de vignettes 71

recherche 78

réglage 59,64

Répertoire UserData 128

Réseau

attribution automatique d'adresse IP 176

connecteur 34

réglage d'adresse IP 176

réglages 176

S

Scène

trouver 77,78

Section d'affichage des données de temps 30, 31

Section de contrôle d'enregistrement et de lecture 19

Section de réglage du niveau audio 20

Section des opérations accélération/ image par image/variable 23

Section des opérations de menu 17

Section des opérations de montage 20

Section des réglages de données temporelles 16

Section des réglages de traitement vidéo 22

Sélection de scènes 87

Sélection de source 29

Signal d'entrée 29

Signal de référence 29

Signaux de référence de synchronisation 44

Skip Scroll 76

Sous-plan 87

ajout 88

découpage 91

réorganisation 90

suppression 91

Suppression de plans 86

Suppression de plans et de listes de plans 86

Synchronisation externe 44

Système de montage de liste de montage 42

T

Témoins de sens image par image/accélération 23

Thumbnail Menu 72

Tiroir du disque 14

Titre 128

Touche AUTO EDIT 21

Touche CHAPTER 18

Touche DELETE 21

Touche DISPLAY 25

Touche EDIT 20

Touche EJECT 14

Touche ENTRY 21

Touche EXPAND 18

Touche gauche/groite 18

Touche GOTO 21

Touche haut/flèche 18

Touche HOME 24

Touche IN et OUT 21

Touche MARK1/MARK2 18

Touche MENU 17

Touche NEXT 19

Touche PAGE 24

Touche PAUSE 19

Touche PC REMOTE 16

Touche PLAY 19

Touche PREV 19

Touche PREVIEW 21

Touche REC 19

Touche RECALL 21

Touche RESET 17

Touche RETURN 18

Touche S.SEL 18

Touche SAVE 17

Touche SET 18

Touche SHIFT 18

Touche SHUTTLE/JOG 23

Touche STOP 19

Touche SUB CLIP/DISC MENU 18

Touche THUMBNAIL/ESSENCE MARK 18

Touche TRIM 21

Touche UNDO 21

Touche VAR/JOG 23

Touches AUDIO MONITOR SELECT 20

Touches de fonction (F1 à F6) 24

Touches PLAYER et RECORDER 16

Type de données de temps 30

V

Vecteurscope 31

Vignette

éléments d'affichage 69

opérations 76

sélection 76

sélection de plusieurs vignettes 76

sélection des informations affichées 81

VITC 30

Vitesse de communication 176

Vumètres audio 31

Les données contenues dans ce manuel sont des informations dont Sony Corporation est propriétaire et qui sont destinées exclusivement à l'usage par les acquéreurs de l'équipement décrit dans ce manuel.

Sony Corporation interdit formellement la copie de quelque partie que ce soit de ce manuel ou son emploi pour tout autre but que des opérations ou entretiens de l'équipement à moins d'une permission écrite de Sony Corporation.

PDW-HR1

(SYL)

4-135-250-09 (1)

Sony Corporation

http://www.sony.net/
