Type de produit	Carte mère Micro-ATX
Marque	ASUS
Modèle	PRIME B650M-R
Dimensions	23,6 cm x 22,1 cm (Micro-ATX)
Chipset	AMD B650
Socket processeur	AMD AM5 (pour Ryzen série 7000)
Type de mémoire	DDR5 (Non-ECC, unbuffered)
Nombre de slots mémoire	2 x DIMM, max 96 Go
Architecture mémoire	Dual Channel, support AMD EXPO
Slots d'extension	1 x PCIe 4.0 x16, 1 x PCIe 4.0 x1
Stockage M.2	2 x slots M.2 (PCIe 4.0 x4)
Stockage SATA	4 x ports SATA 6 Gb/s
RAID supporté	RAID 0/1/10 (PCIe et SATA)
Réseau	Ethernet Realtek 2.5Gb avec ASUS LANGuard
Audio	Realtek 7.1 Surround, blindage audio
USB arrière	2 x USB 5 Gb/s Type-A, 4 x USB 2.0
USB interne	1 x USB-C 5 Gb/s, 2 x USB 5 Gb/s header, 2 x USB 2.0 headers
Sortie vidéo	1 x HDMI 2.1 (4K@60Hz)
Connecteurs arrière	HDMI, Ethernet, 3 x audio, BIOS Flashback
BIOS	UEFI AMI, 256 Mo Flash
Système d'exploitation	Windows 11, Windows 10 (64-bit)
Alimentation requise	Connecteur ATX 24 broches + 12V 8 broches
Entretien et nettoyage	Éviter poussière, utiliser chiffon antistatique. Débrancher avant nettoyage.
Sécurité	Débrancher l'alimentation avant manipulation. Utiliser bracelet antistatique. Température ambiante 10-35°C.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter service agréé pour réparation.
Garantie	Garantie commerciale ASUS. Voir site ASUS pour détails.

FOIRE AUX QUESTIONS - PRIME B650M-R ASUS

Quels processeurs sont compatibles avec la PRIME B650M-R ?

La carte mère supporte les processeurs AMD Ryzen série 7000 sur socket AM5. Consultez le site ASUS pour la liste complète des processeurs compatibles.

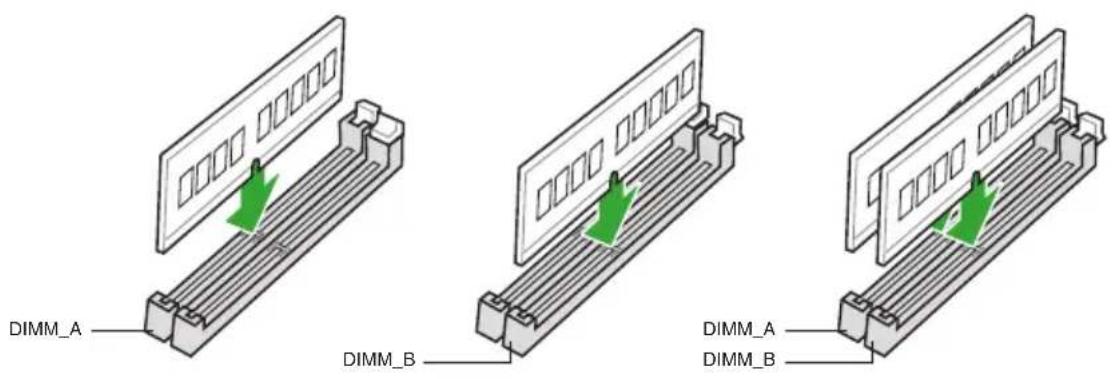

Comment installer correctement la mémoire DDR5 ?

Insérez les modules dans les slots DIMM en respectant l'encoche. Pour le mode Dual Channel, utilisez les slots DIMM_A et DIMM_B de la même couleur. La capacité maximale est de 96 Go.

Comment mettre à jour le BIOS avec EZ Flash 3 ?

Placez le fichier BIOS sur une clé USB en FAT32. Accédez au BIOS (appuyez sur Suppr au démarrage), allez dans l'onglet Tool, sélectionnez ASUS EZ Flash 3, choisissez le fichier et confirmez. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si le BIOS est corrompu ?

Utilisez ASUS CrashFree BIOS 3 : renommez le fichier BIOS en 'asus.cap' sur une clé USB, branchez-la, allumez le PC. L'outil restaure automatiquement le BIOS. Après, rechargez les paramètres par défaut.

Comment configurer un RAID avec cette carte mère ?

La carte supporte RAID 0, 1, 10 via le chipset B650. Pour RAID PCIe ou SATA, utilisez l'utilitaire RAIDXpert2 dans le BIOS. Assurez-vous d'avoir des disques compatibles et sauvegardez vos données avant.

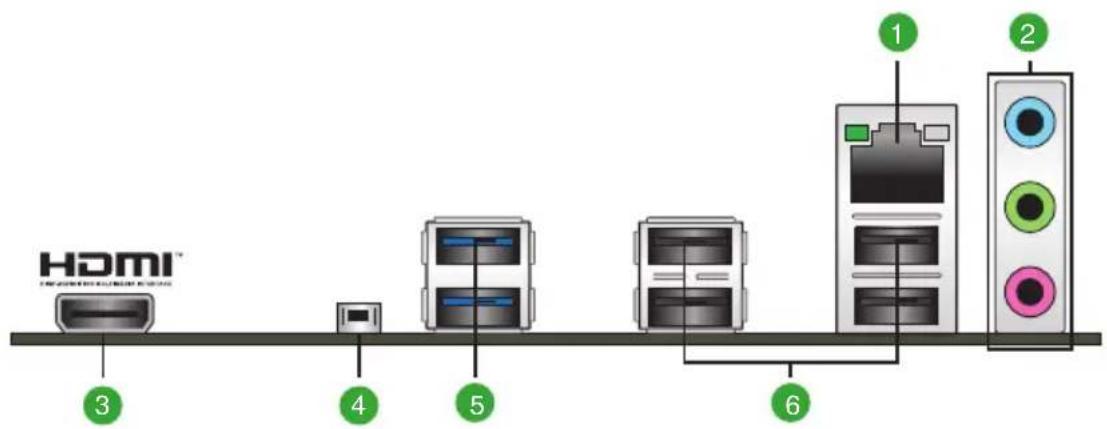

Quels sont les ports USB disponibles à l'arrière ?

L'arrière comprend 2 ports USB 5 Gb/s Type-A (ports 3-4) et 4 ports USB 2.0 (ports 1,5,10,11). Utilisez les ports adaptés au débit de vos périphériques.

Comment brancher le panneau avant du boîtier ?

Connectez le câble du panneau système au connecteur F_PANEL (10-1 broches). Respectez le brochage pour les LED, bouton power et reset. Référez-vous au schéma de la carte mère.

Comment utiliser le bouton BIOS Flashback ?

Téléchargez le BIOS, renommez-le en .CAP (ex: PRIME-B650M-R.CAP) et placez-le sur une clé USB FAT32. Branchez-la sur le port marqué BIOS Flashback, allumez l'alimentation sans démarrer, appuyez 3 secondes sur le bouton. La LED clignote puis s'éteint.

Quels sont les connecteurs RGB disponibles ?

La carte possède 3 connecteurs Gen 2 adressables (5V/Données/Terre) pour bandes LED WS2812B. Puissance max 3A. Branchez dans le bon sens avant de démarrer.

Comment effacer le CMOS (Clear CMOS) ?

Éteignez et débranchez l'alimentation. Court-circuitez les broches CLRTC (broches 1-2) avec un objet métallique pendant 5-10 secondes. Rebranchez et démarrez. Si nécessaire, retirez la pile bouton pour un effacement complet.

MODE D'EMPLOI PRIME B650M-R ASUS

Copyright © 2023 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.

Les spécifications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Table des matières

Consignes de sécurité ....iv

À propos de ce manuel ......v

Contenu de la boîte....vi

Résumé des caractéristiques de la PRIME B650M-R......vii

Chapitre 1 : Introduction au produit

1.1 Avant de commencer 1-1

1.2 Schéma de la carte mère.... 1-2

1.3 Installer le processeur.... 1-8

1.4 Installer un module de mémoire 1-9

Chapitre 2 : BIOS et configurations RAID

2.1 Présentation du BIOS UEFI 2-1

2.2 ASUS EZ Flash 3 2-2

2.3 ASUS CrashFree BIOS 3....2-3

2.4 Configuration de volumes RAID 2-4

Annexes

Mentions générales....A-1

Garantie....A-4

Informations de contact ASUS....A-5

Service et assistance ......A-5

Enregistrer le produit....A-5

Consignes de sécurité

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
• Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
• Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
• Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

Sécurité de fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.
• Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 10°C et 35°C.

Informations sur la sécurité des piles bouton

L'ingestion peut entraîner des brûlures chimiques, une perforation des tissus mous et la mort. Des brûlures graves peuvent survenir dans les 2 heures suivant l'ingestion. Consultez immédiatement un médecin.

À propos de ce manuel

Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Organisation du manuel

Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctionnalités de la carte mère et comprend des descriptions pour chaque partie de la carte mère.

• Chapitre 2 : BIOS et configurations RAID

Ce chapitre explique comment accéder au BIOS, mettre à jour le BIOS grâce à l'utilitaire EZ Flash, ainsi que les configurations RAID.

Où trouver plus d'informations ?

Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels.

1. Site Web ASUS

Le site web d'ASUS (www.asus.com) contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.

1. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.

1. Guide d'installation pour carte mère

Visitez https://www.asus.com/fr/support pour plus d'informations sur le guide d'installation de la carte mère.

1. FAQ des pilotes et utilitaires

Visitez https://www.asus.com/fr/support pour plus d'informations sur le téléchargement et l'installation des pilotes et utilitaires de votre carte mère.

Visitez https://www.asus.com/fr/support pour plus d'informations sur le guide de configuration RAID.

Visitez https://www.asus.com/fr/support pour plus d'informations sur la fonction BIOS FlashBack™.

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre notes des symboles suivants.

ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

Contenu de la boîte

Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère.

Carte mère 1 x Carte mère PRIME B650M-R

Câbles 2 x Câbles SATA 6 Gb/s

Divers

1 x Cache E/S

2 x Chevilles M.2

Documentation 1 x Guide de démarrage rapide

- Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.

- Les éléments non répertoriés dans la liste du contenu de la boîte ci-dessus sont vendus séparément et ne sont pas fournis avec votre carte mère.

Résumé des caractéristiques de la PRIME B650M-R

Processeur	Socket AMD® AM5 pour processeurs d'ordinateurs de bureau AMD® RyzenTM de la série 7000** Rendez-vous sur le sitewww.asus.compour consulter la liste des processeurs compatibles avec cette carte mère.
Chipset	Chipset AMD® B650
Mémoire	2 x Slots DIMM pour un maximum de 96 Go de mémoire DDR5 (Non-ECC, unbuffered)*Architecture mémoire Dual-Channel (bi-canal)Prise en charge de la technologie AMD® EXPOTM (Extended Profiles for Overclocking)* Le type de mémoire, la fréquence de fonctionnement et le nombre de modules DRAM pris en charge dépendent du type de processeur et de la configuration de la mémoire. Pour plus d'informations, consultez l'onglet Processeur/Mémoire de la page d'information du produit ou visitezhttps://www.asus.com/support/.** La mémoire DDR5 Non-ECC et unbuffered prend en charge la fonction On-Die ECC.
Sorties vidéo	1 x Port HDMITM ** Les caractéristiques de l'unité graphique varie en fonction du modèle de processeur utilisé. Référez-vous aux spécifications du processeur AMD.** Prend en charge la résolution 4K@60Hz comme défini dans les spécifications HDMITM 2.1.
Slots d'extension	Processeurs AMD® RyzenTM de la série 7000*- 1 x Slot PCIe 4.0 x16 (en mode x16)Chipset AMD® B650- 1 x Slot PCIe 4.0 x1* Veuillez consulter le tableau de bifurcation PCIe sur (https://www.asus.com/fr/support/FAQ/1037507/).** Afin de garantir la compatibilité de l'appareil installé, veuillez consulter https://www.asus.com/fr/support/ pour obtenir la liste des périphériques pris en charge.
Stockage	2 x Slots M.2 et 4 x Ports SATA 6 Gb/s*Processeurs AMD® RyzenTM de la série 7000- Slot M.2_1 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)Chipset AMD® B650- Slot M.2_2 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)4 x Connecteurs SATA 6.0 Gb/s*TechnologieAMD * RAIDXpert2 avec prise en charge RAID 0/1/10 (PCIe) et RAID 0/1/10 (SATA).
Ethernet	1 x Contrôleur Ethernet Realtek 2.5GbASUS LANGuard
USB	USB sur panneau E/S arrière (6 ports au total)2 x Ports USB 5 Gb/s (2 x Type-A)4 x Ports USB 2.0 (4 x Type-A)USB en façade (7 ports au total)1 x Connecteur USB 5 Gb/s (USB Type-C®)1 x Connecteur USB 5 Gb/s (pour 2 ports USB 5 Gb/s supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)

(continue à la page suivante)

Résumé des caractéristiques de la PRIME B650M-R

Audio	CODEC HD Audio Realtek® 7.1 Surround*- Prise en charge de la détection et de la réaffectation (en façade uniquement) des prises audio ainsi que de la multidiffusion des flux audio- Prend en charge jusqu'à 24 bits / 192 kHzFonctionnalités Audio- Blindage audio- Condensateurs audio de haute qualité- Circuit imprimé audio dédié* Pour utiliser la sortie audio Surround 7.1, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant.
Interfaces de connexion arrières	2 x Ports USB 5 Gb/s (2 x Type-A)4 x Ports USB 2.0 (4 x Type-A)1 x Port HDMITM1 x Port Ethernet Realtek 2.5Gb3 x Prises audio1 x Bouton BIOS FlashbackTM
Interfaces de connexion internes	Ventilateurs et refroidissement1 x Connecteur pour ventilateur du processeur à 4 broches2 x Connecteurs pour ventilateur du châssis à 4 brochesAlimentation1 x Connecteur d'alimentation principale (24 broches)1 x Connecteur d'alimentation 12V (8 broches)Stockage2 x Slots M.2 (M Key)4 x Connecteurs SATA 6.0 Gb/sUSB1 x Connecteur USB 5 Gb/s (USB Type-C®)1 x Connecteur USB 5 Gb/s (pour 2 ports USB 5 Gb/s supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)Divers3 x Connecteurs adressables Gen 21 x Cavalier Clear CMOS1 x Connecteur pour port série (COM)1 x Connecteur pour port audio en façade (F_AUDIO)1 x Port de sortie S/PDIF1 x Connecteur pour haut-parleurs1 x Connecteur SPI TPM (14-1 broches)1 x Connecteur panneau système (10-1 broches)

(continue à la page suivante)

Résumé des caractéristiques de la PRIME B650M-R

Fonctionnalités spéciales	ASUS 5X PROTECTION III- DIGI+ VRM- LANGuard- Protection contre les surtensions-SafeSlot Core- Interface E/S arrière en acier inoxydableASUS Q-Design- Q-DIMM- Q-LED Core- Q-SlotASUS EZ DIY-Bouton BIOS FlashbackTM- LED BIOS FlashbackTMSolution de dissipation thermique ASUS-Dissipateur thermique VRMAura Sync- Connecteurs Gen 2 adressables
Fonctionnalités logicielles	Logiciels ASUS exclusifs :Armoury Crate-Aura Creator-Aura Sync-Fan Xpert 2+- Éco. d'énergie-Suppression de bruit par IA bidirectionnelleAl Suite 3-TurboV EVO-DIGI+ VRM- PC CleanerASUS CPU-ZNorton 360 Deluxe (essai gratuit de 60 jours)WinRAR (essai gratuit de 40 jours)BIOS UEFIASUS EZ DIY- ASUS CrashFree BIOS 3- ASUS EZ Flash 3- ASUS UEFI BIOS (EZ Mode)
BIOS	Mémoire Flash de 256 Mo, BIOS UEFI AMI

(continue à la page suivante)

Résumé des caractéristiques de la PRIME B650M-R

Nom de fichier du BIOS (.CAP)	PRIME B650M-R : A5508.CAP
Gérabilité réseau	WOL par PME, PXE
Système d'exploitation	Windows ^ 11Windows ^ 10 (64 bits)
Format	Format Micro-ATX23,6 cm x 22,1 cm

Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.

Introduction au produit

1

1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier.
• Les illustrations de ce chapitre sont fournies à titre indicatif uniquement.

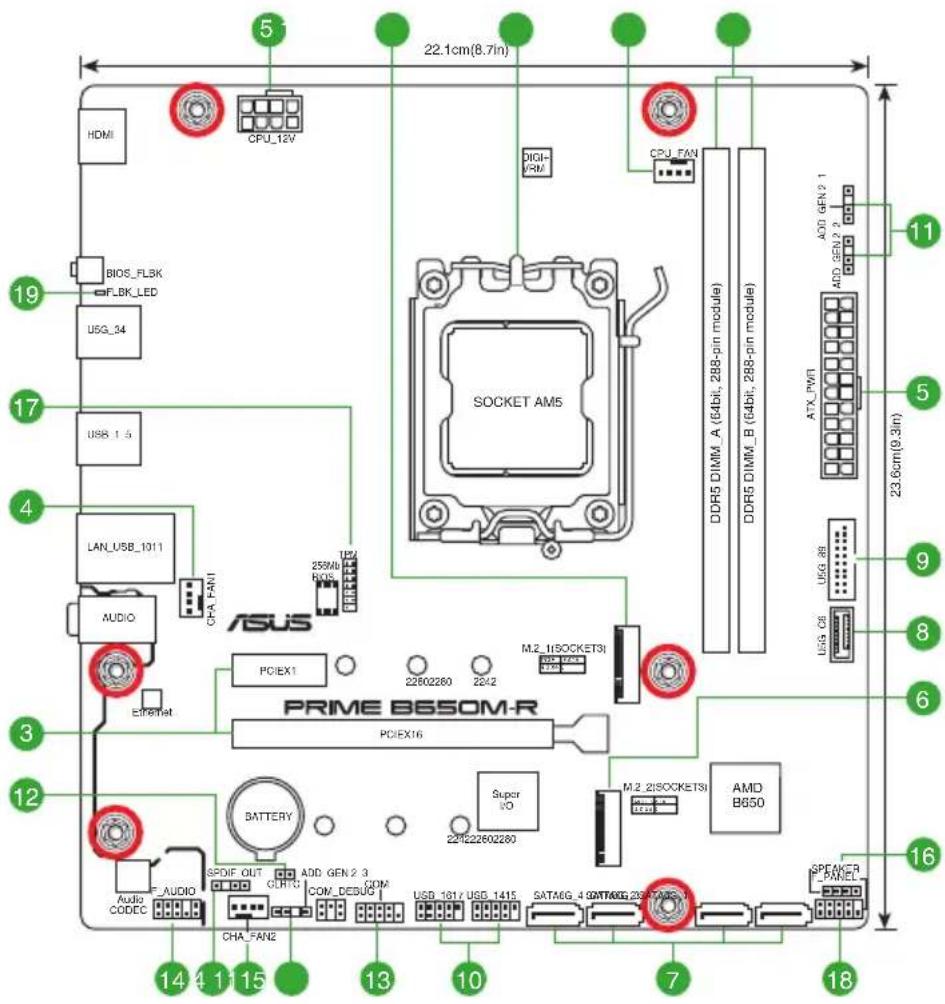

1.2 Schéma de la carte mère

5 22.1cm(8.7in) HDMI CPU_12V DIGI- FRM CPU_FAN BIOS_FLBK FLBK_LED USG_34 USB 1.5 4 LAN_USB_1011 AUDIO ASUS PCLEX1 255MB RMS 22802280 2242 DDR5 DIMM_A (64bit, 2BB-pin module) DDR5 DIMM_B (64bit, 2BB-pin module) ADD 6RN/2 1 ADD 6PN/2 2 ATX_PWT UGG_88 USG_C6 23.6cm(9.3in) 3 EXTRAT BATTERY Super I/O 22T222602280 M.2_11SOCKETSI M.2_21SOCKETSI AMD B650 CHA_FAN2 SATA6G_4 2NTAGG_23TAMG SPEAF_R PANEL 14 4 1 15 13 10 7 18

1.2.1 Contenu du schéma

1. Socket du processeur

La carte mère est équipée d'un socket AMD® AM5 conçu pour les processeurs d'ordinateurs de bureau AMD® Ryzen™ de la série 7000.

Pour plus de détails, consultez la section Processeur.

2. Slots mémoire (DIMM)

La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR5.

Pour plus de détails, consultez la section Mémoire système.

3. Slots d'extension

Cette carte mère prend en charge une carte graphique PCIe 4.0 x16 et une carte réseau, carte SCSI PCIe 4.0 x1 et toute autre carte d'extension conformes aux caractéristiques PCI Express.

4. Connecteurs pour ventilateurs

Les connecteurs pour ventilateurs vous permettent de connecter des ventilateurs afin de refroidir le système.

5. Connecteurs d'alimentation

Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les prises d'alimentation ont été conçues pour être insérées dans un seul sens. Trouvez la bonne orientation et appuyez fermement jusqu'à ce que les fiches soient totalement insérées.

Assurez-vous de connecter la prise 8 broches.

Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.

6. Slots M.2 (M Key)

Les slots M.2 vous permettent d'installer des périphériques M.2, tels que des SSD M.2.

Processeurs AMD® Ryzen™ de la série 7000

• Slot M.2_1 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)
• Slot M.2_2 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)

7. Ports SATA 6 Gb/s

Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA.

8. Connecteur pour port USB Type-C® 5 Gb/s en façade

Le connecteur USB Type-C® 5 Gb/s permet de connecter un port USB Type-C® 5 Gb/s supplémentaire. Le connecteur USB 5 Gb/s Type-C® fournit un débit allant jusqu'à 5 Gb/s.

NC NC CC1 VBUS RX1- RX1+ GND TX1- TX1+ VBUS V_BUS TX2+ TX2- GND RX2+ RX2- GND D- D+ CC2

9. Connecteur USB 5 Gb/s

Ce connecteur est dédié à la connexion de ports USB 5 Gb/s supplémentaires. Le connecteur USB 5 Gb/s fournit des vitesses de transfert jusqu'à 5 Gb/s.

PIN 1 USB3+5V IntA_P2_SSRX- GND IntA_P2_SSTX- GND IntA_P2_SSTX+ GND IntA_P2_D- GND USB3+5V IntA_P1_SSRX- GND IntA_P1_SSTX- GND IntA_P1_SSTX+ GND IntA_P1_D- GND

10. Connecteurs USB 2.0

Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Le connecteur USB 2.0 fournit des vitesses de transfert jusqu'à 480 Mb/s.

NC GND USB_P1+ USB_P1- USB+5V GND USB_P2+ USB_P2- USB+5V PIN 1

Ne connectez pas de câble 1394 aux ports USB. Cela pourrait endommager la carte mère !

11. Connecteur Gen 2 adressable

Ce connecteur est dédié aux bandes LED RGB WS2812B individuellement adressables ou aux bandes LED WS2812B.

ADD_GEN 2

Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• Le connecteur adressable prend en charge les bandes LED RGB adressables WS2812B (5V/ Données/Terre), avec une puissance maximale de 5V/3A (15W) et un maximum de 500 LED combinées.
• L'éclairage et les couleurs réels varient en fonction de la bande LED.
• Si votre bande LED ne s'allume pas, vérifiez que la bande LED RGB adressable est connectée dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère.
• La bande LED RGB adressable ne s'allume qu'une fois le système démarré.

12. Cavalier d'effacement de mémoire CMOS (Clear CMOS)

Le cavalier Clear CMOS permet de réinitialiser l'Horloge à temps réel (RTC) dans le CMOS, qui contient la date, l'heure, les mots de passe et les paramètres du système.

CLRTC

Pour effacer la mémoire RTC :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Court-circuitez les broches 1-2 à l'aide d'un objet métallique ou d'un capuchon de cavalier pendant 5 à 10 secondes.
3. Branchez le cordon d'alimentation et démarrez l'ordinateur.
4. Maintenez la touche du clavier enfoncée lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données.

Ne court-circuitez jamais les broches, sauf en cas d'effacement de la mémoire RTC RAM. Un court-circuit ou le placement d'un cavalier empêchera le démarrage du système!

Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile bouton embarquée et court-circuitez à nouveau les deux broches pour effacer les données de la RAM RTC CMOS. Puis, réinstallez la pile.

13. Connecteur pour port série (COM)

Le port série (COM) vous permet de connecter un module de port série. Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot libre à l'arrière du châssis.

COM

14. Connecteur pour port audio en façade

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.

F_AUDIO

15. Port de sortie S/PDIF

Le port de sortie S/PDIF vous permet de connecter un module S/PDIF (Sony/Philips Digital Interface).

SPDIF_OUT

16. Connecteur pour haut-parleur

Le connecteur pour haut-parleur est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

SPEAKER

17. Connecteur SPI TPM

Ce connecteur intègre un système TPM (Trusted Platform Module) avec une interface SPI (Serial Peripheral Interface), permettant le stockage sécurisé de vos clés de cryptage, certificats numériques, mots de passe et données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plateforme.

TPM

PIN 1 SPI_TPM_PWR S_SPI_TPM_IRQ# SPI_TPM_RST# S_SPI_TPM_CS# NC TPM_DETECT_L F_SPI_PWR GND F_SPI_CZS0#_R T_SPI_CLK T_SPI_MISO T_SPI_MOSI F_SPI_HOLD#_R

18. Connecteur panneau système

Le connecteur panneau système prend en charges plusieurs fonctions relatives au châssis.

- Connecteur pour LED d'alimentation système (+PWR\_LED-)

Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

- LED d'activité du périphérique de stockage (+HDD\_LED-)

Ce connecteur à 2 broches vous permet de connecter la LED d'activité du périphérique de stockage. LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.

F_PANEL

- Bouton d'alimentation/arrêt piloté (PWR\_BTN)

Ce connecteur à 2 broches vous permet de connecter le bouton d'alimentation du système. Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou mode soft-off (selon les paramètres du système d'exploitation).

- Connecteur pour bouton de réinitialisation (RESET)

Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis. Appuyez sur ce bouton pour redémarrer le système.

19. LED BIOS Flashback™

La LED BIOS FlashBack™ s'allume ou clignote pour indiquer l'état de BIOS FlashBack™.

Scannez le code pour plus d'informations sur la fonction BIOS Flashback™.

1.2.2 Connecteurs arrières

HDMI 3 4 5 6 1 2

Connecteurs arrières

1. Port Ethernet Realtek 2.5Gb*
2. Prises audio**
3. Port HDMI™
4. Bouton BIOS Flashback™
5. USB 5 Gb/s sur les ports 3 et 4
6. USB 2.0 sur les ports 1, 5, 10 et 11

* et ** : Reportez-vous aux tableaux ci-dessous pour plus de détails sur les ports réseau et audio.

Ne branchez vos périphériques que sur des ports dont le débit de transmission de données est compatible. Par exemple, connectez vos appareils USB 5 Gb/s aux ports USB 5 Gb/s afin d'obtenir de meilleures performances avec vos appareils.

* Indications de la LED du port Ethernet Realtek 2.5Gb

LED ACT/LIEN		LED Vitesse
État Description		État Description
Éteint Pas de lien		Éteint	Pas de lien
Vert Lien établi		Vert	Connexion 2,5 Gb/s
Clignotant	Activité de données	Orange	Connexion 1 Gb/s / 100 Mb/s / 10 Mb/s

LED ACT/ LIEN LED VITESSE Port réseau

** Configurations audio 2, 4, 5.1 et 7.1 canaux

Port 2 canaux 4 canaux 5.1 canaux 7.1 canaux
Arrière
LINE IN -		Sortie haut-parleurs arrières	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières
LINE OUT	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants
MIC IN -			Haut-parleur central/Caisson de basse	Haut-parleur central/Caisson de basse
Avant
CASQUE (vert)	---			Sortie haut-parleurs latéraux
ENTRÉE MICRO (rose)	----

1.3 Installer le processeur

Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.

- Le socket AM5 possède des broches différentes. Assurez-vous de n'installer qu'un processeur conçu pour le socket AM5. Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur.

- ASUS ne couvrira pas les dommages résultant d'une installation/retrait incorrects du processeur, d'une orientation/placement incorrects du processeur ou d'autres dommages résultant d'une négligence de la part de l'utilisateur.

Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du système de refroidissement avant toute installation.

1.4 Installer un module de mémoire

L'illustration ci-dessous indique l'emplacement des slots DIMM DDR5

DIMM_A DIMM_B

Un module mémoire DDR5 s'encoche différemment d'un module DDR4 / DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR4, DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR5.

Configurations mémoire recommandées

Vous pouvez installer des modules de mémoire DDR5 non-ECC sur les slots DDR5.

• Vous pouvez installer des modules de mémoire de tailles variables sur les différents canaux. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).
• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale ou en overclocking.
• Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.
• Visitez le site web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.

Installer un module de mémoire

1

Retirer un module de mémoire

Pour plus de détails sur le BIOS et les configurations RAID, consultez la section "Manuel et Documentation" de l'onglet "Support" de la page d'information du produit, ou visitez https://www.asus.com/support.

2.1 Présentation du BIOS UEFI

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la configuration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.
• Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS.

Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.

Les réglages et les options du BIOS peuvent varier selon les versions du BIOS. Consultez la dernière version du BIOS pour les réglages et les options.

Accéder au BIOS au démarrage du système

Pour accéder au BIOS au démarrage du système, appuyez sur ou lors du POST (Power-On Self Test). Si vous n'appuyez pas sur ni sur , le POST continue ses tests.

• Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche .
• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère.
• Le BIOS ne prend pas en charge les périphériques Bluetooth.

L'écran de menu BIOS

Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de configuration) dans le menu Boot (Démarrage) ou en appuyant sur la touche .

2.2 ASUS EZ Flash 3

ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®.

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche .

Pour mettre à jour le BIOS :

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Cela pourrait provoquer un échec de démarrage du système !

• Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.

• Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils), sélectionnez l'élément ASUS EZ Flash 3 Utility puis appuyez sur .
• Appuyez sur la touche directionnelle gauche pour sélectionner le champ Drive (Lecteur).
• Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de stockage contenant le fichier BIOS, puis appuyez sur .
• Appuyez sur la touche directionnelle droite pour sélectionner le champ Folder (Dossier).
• Utilisez les touches directionnelles haut/bas du clavier pour localiser le fichier BIOS, puis appuyez sur pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.

2.3 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.

Restaurer le BIOS

1. Téléchargez la dernière version du BIOS de votre carte mère en vous rendant sur https://www.asus.com/fr/support/.

2. Renommez le fichier en utilisant l'une des méthodes suivantes :

3. Lancez l'application BIOSRenamer.exe pour renommer automatiquement le fichier.

4. Renommez manuellement le fichier avec le nom de fichier BIOS spécifié dans la section Résumé des caractéristiques.
   • Renommez manuellement le fichier en asus.cap.

5. Copiez le fichier renommé sur votre périphérique de stockage USB.

6. Allumez l'ordinateur.
7. Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.
8. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une fois trouvé, l'utilitaire commencera alors à mettre à jour le fichier BIOS corrompu.
9. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour reconfigurer vos réglages. Toutefois, il est recommandé d'appuyer sur pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système.

NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Cela pourrait provoquer un échec de démarrage du système !

2.4 Configuration de volumes RAID

La carte mère prend en charge les configurations RAID.

Définitions RAID

Volume vous permet de relier le stockage d'un ou plusieurs disques, quel que soit l'espace sur ces disques. Cette configuration est utile pour trouver de l'espace sur les disques inutilisés par d'autres disques dans l'ensemble. Cette configuration ne procure aucun avantage en terme de performances ou de redondance de données, une défaillance de disque entraînera une perte de données.

RAIDABLE Ces ensembles (aussi connus sous le nom de RAID Ready) représentent un type spécial de Volume (JBOD) qui permet à l'utilisateur d'ajouter davantage d'espace de stockage ou de créer un ensemble redondant après l'installation du système.

La capacité à créer des ensembles RAIDABLE peut varier en fonction du système.

RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion d'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.

Annexes

Mentions générales Informations de conformité FCC

Partie responsable : Asus Computer International

Adresse : 48720 Kato Rd., Fremont, CA 94538, USA

Numéro de fax / [phone] / [phone]

téléphone :

Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide.

Avis de marque déposée HDMI

Le terme HDMI (High-Definition Multimedia Interface), l'habillage commercial HDMI et le logo HDMI sont des marques commerciales ou marques déposées par HDMI Licensing Administrator, Inc.

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

Déclaration de conformité aux normes environnementales

ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.

Consultez le site http://csr.asus.com/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes

UE REACH et Article 33

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publiions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : https://csr.asus.com/english/REACH.htm.

UE RoHS

Cet appareil est conforme à la directive UE RoHS. Pour plus de détails, consultez : http://csr.asus.com/english/article.aspx?id=35

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers.

Informations sur le tri et le recyclage en France

FR

Cet appareil et ses accessoires se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER N DÉCHÈTERIE

OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISDE)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

CAN ICES-003(B)/NMB-003(B)

Déclaration de conformité simplifiée de l'UE

AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l'UE peut être téléchargée à partir du site Internet suivant : www.asus.com/support

Garantie

Garantie ASUS

• ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant.
• ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS.
• Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à la garantie légale, elle n'affecte ou ne limite d'aucune façon les droits acquis par la garantie légale.

Pour plus d'informations sur la garantie, consultez le site : https://www.asus.com/fr/support/.

ASUS COMPUTER GmbH (Allemagne et Autriche)

Adresse : Harkortstrasse 21-23, 40880 Ratingen, Allemagne

ASUSTeK (UK) LIMITED

Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni

Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support.

ASUS

Enregistrer le produit

Connectez-vous et enregistrez votre appareil pour obtenir un meilleur support technique.
