MODE D'EMPLOI VT651B VEDETTE

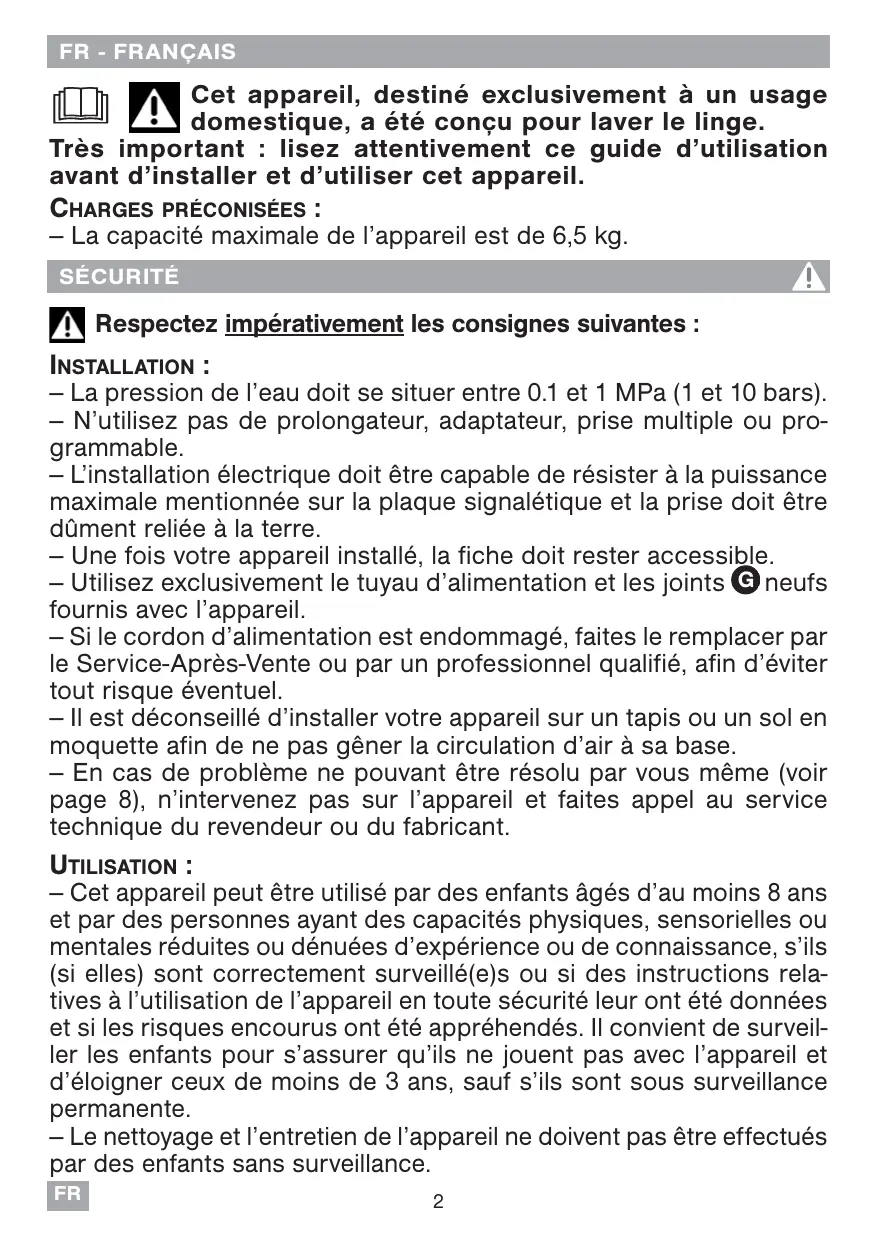

Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour laver le linge. Très important : lisez attentivement ce guide d’utilisation avant d’installer et d’utiliser cet appareil. CHARGES PRÉCONISÉES : — La capacité maximale de l’appareil est de 6,5 kg. SÉCURITÉ Respectez impérativement les consignes suivantes : INSTALLATION : — La pression de l’eau doit se situer entre 0.1 et 1 MPa (1 et 10 bars). — N’utilisez pas de prolongateur, adaptateur, prise multiple ou programmable. — L’installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre. — Une fois votre appareil installé, la fiche doit rester accessible. — Utilisez exclusivement le tuyau d’alimentation et les joints G neufs fournis avec l’appareil. — Si le cordon d’alimentation est endommagé, faites le remplacer par le Service-Après-Vente ou par un professionnel qualifié, afin d’éviter tout risque éventuel. — Il est déconseillé d’installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gêner la circulation d’air à sa base. — En cas de problème ne pouvant être résolu par vous même (voir page 8), n’intervenez pas sur l’appareil et faites appel au service technique du revendeur ou du fabricant. UTILISATION : — Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil et d’éloigner ceux de moins de 3 ans, sauf s’ils sont sous surveillance permanente. — Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par des enfants sans surveillance.

SÉCURITÉ (suite) UTILISATION (suite) : — Ne pas introduire de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d’explosion). — Ce lave-linge est équipé d’une sécurité pour prévenir tout débordement d’eau éventuel. — En fin de cycle, veillez à fermer le robinet d’arrivée d’eau et à débrancher le cordon électrique. ENVIRONNEMENT Le recyclage de l’appareil sera ainsi réalisé conformément à la directive européenne 2012/19/UE sur les déchets d’équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. Ce lave-linge a été conçu dans un souci de respect de l’environnement.

PROTECTION DE L’ENVIRONNEMENT

Dosez votre lessive en fonction du degré de salissure de votre charge de linge et de votre dureté d’eau, en ne dépassant pas la dose recommandée par le fabricant de lessive. Les matériaux d’emballage de cet appareil sont recyclables. Contribuez à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Votre lave-linge contient aussi de nombreux matériaux recyclables, il est marqué de ce logo pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d’autres déchets.

Ne programmez le prélavage que lorsque c’est absolument nécessaire. Pour du linge peu ou normalement sale, un programme à basse température est suffisant.

1.1 - DÉBALLAGE (Fig. 1.1.2 à 1.1.4)

croquis et notamment en veillant à ce que le raccordement ne soit pas étanche : laisser un libre passage à l’air entre le tuyau de vidange et le conduit d’évacuation, afin d’éviter tout refoulement d’eaux usées dans la machine et toutes mauvaises odeurs. Respectez impérativement les consignes suivantes : — Retirez les cales du couvercle et des battants de tambour puis ouvrez et refermez soigneusement le tambour. — Soulevez le lave-linge et retirez le socle A et la cale moteur B (Fig. 1.1.2). — Enlevez la traverse C et obstruez les trous avec les caches D (Fig. 1.1.3). — Enlevez les 3 colliers support tuyau E , et obstruez impérativement les 3 trous à l’aide des caches F (Fig. 1.1.4).

1.4 - MISE À NIVEAU (Fig. 1.4)

L’appareil doit impérativement être installé sur un sol horizontal. Si nécessaire, et s’il est équipé de pieds réglables situés à l’avant de l’appareil, stabilisez votre lave-linge en les mettant à niveau. S’il est équipé de roulettes escamotables, il peut être déplacé, en tirant à fond vers la gauche le levier situé en bas de l’appareil.

D’EAU (Fig. 1.2 ) Veillez à bien respecter les indications figurant sur la plaque signalétique de l’appareil. Branchez le tuyau d’alimentation avec ses joints neufs sur le raccord situé à l’arrière du lave-linge et sur votre robinet muni d’un embout fileté Ø 20x27.

1.6 - NETTOYAGE PRÉALABLE

Après installation, il est indispensable de procéder à un nettoyage préalable de votre lave-linge en programmant un cycle coton 90°C sans linge et avec une demi-dose de lessive.

1.3 - ÉVACUATION (Fig. 1.3)

Positionnez le tuyau de vidange, muni de sa crosse H en veillant à bien respecter les indications du

Après introduction du linge, assurez vous de la bonne fermeture du tambour. Vérifiez que le liseré du poussoir est bien visible. RECOMMANDATIONS : — Avant d’introduire du linge triez selon la couleur, le degré de salissure et le type de textile. Videz les poches, fermez les fermetures à glissières, enlevez les crochets des voilages, placez les petites pièces de linge dans un filet de lavage. — Retirez les boutons mal cousus, les épingles et les agrafes. — Nouez les ceintures, les rubans de tabliers, etc.

2.2 - PRODUITS LESSIVIELS ET ADDITIFS (Fig. 2.2)

La boîte à produits comporte 4 compartiments : prélavage (poudre), lavage (poudre ou liquide), assouplissant, cl javel. — Utilisez des détergents certifiés pour lave-linge à usage domestique. — Ne pas utiliser de lessive liquide avec le cycle prélavage et/ou départ différé. — La javel concentrée doit être impérativement diluée. — Ne pas dépasser le niveau MAX.

2.1 - CHARGEMENT DE VOTRE LINGE (Fig. 2.1)

Actionnez la poignée de couvercle et ouvrez le tambour en appuyant sur le poussoir A .

1 Marche/Arrêt 4 Réglage de la vitesse d’essorage 7 Favori 2 Sélecteur 5 Réglage départ différé 3 Réglage de la température 6 Options 8 Déroulement du cycle 9 Départ/Pause

3.2 - PROGRAMMER UN CYCLE DE LAVAGE

MISE EN MARCHE DE L’APPAREIL

Appuyer sur la touche «Marche/Arrêt» 1 . Le voyant «Déroulement du cycle» 8 clignote (Fig.

3.2.1) pour vous indiquer que vous êtes en mode

sélection. Si vous le souhaitez, vous pouvez à l’aide du sélecteur 2 modifier votre programme. La machine affiche la température et la vitesse d’essorage les mieux adaptées au programme choisi. Si vous le souhaitez à l’aide de la touche 3 vous pouvez modifier la température, à l’aide de la touche 4 la vitesse d’essorage, et choisir d’éventuelles options à l’aide des touches 6 .

Un bip sonore vous indiquera les sélections incompatibles avec votre programme. Appuyez sur la touche «Départ/Pause» 9 pour lancer votre programme. Le voyant «Déroulement du cycle» devient fixe. Les voyants 8 de la machine vous indiquent dans quelle phase se trouve le cycle.

DÉPART DIFFÉRÉ D’UN PROGRAMME Ouvrez le couvercle et retirez votre linge. Certains modèles positionnent automatiquement leur tambour ouverture en haut pour faciliter l’accès au linge. Cette opération dure au maximum 3 minutes. Faire appui long sur touche «Marche/Arrêt» 1 pour éteindre votre lave-linge. Vous pouvez choisir de différer votre cycle en vous servant de la touche 5 . Par appuis successifs vous pouvez retarder le départ de votre cycle de 3, 6, 9 ou 12 heures. Validez en appuyant sur la touche «Départ/Pause» 9 . Les voyants de déroulement du cycle 8 clignotent successivement pour vous indiquer que votre programmation est bien prise en compte. Les leds s’éteindront successivement toutes les trois heures jusqu’à ce que votre cycle démarre réellement (fig 3.2.2). PROGRAMME QUOTIDIEN Programme à 40°C pour laver en 39 minutes, 3kg maximum de coton ou de linge mixte normalement sale, en garantissant un résultat de lavage parfait. METTRE OU ENLEVER UNE PIÈCE PENDANT LE LAVAGE (impossible pendant l’essorage)

PROGRAMME RAPIDE 25 MINUTES

Programme à 30°C pour laver en 25 minutes, 2,5 kg maximum de coton ou de linge mixte peu sale. Important : Pour ce programme, les doses de lessive doivent être réduites de moitié. Faites un appui long sur la touche «Départ/Pause» 9 pour interrompre le programme Le voyant déroulement du cycle 8 clignote. Mettez ou enlevez la ou les pièces de textile. Le temps de déverrouillage du couvercle dépend de la température intérieure de la machine et peut prendre, pour des raisons de sécurité, plusieurs minutes. Appuyez sur la touche «Départ/Pause» 9 pour relancer le programme. Le voyant déroulement du cycle 8 est fixe. Nota : Si vous avez choisi un départ différé, vous pouvez accéder instantanément au tambour pendant la phase précédant le départ du cycle de lavage.

PROGRAMME DÉLICAT / LAINE

Programme avec cadence de brassage et essorage adaptés à la nature de ces textiles. Ce programme permet, également, de laver les textiles signalés comme lavable à la main, à condition de sélectionner la température «froid» ( ). PROGRAMME DRAPS Cycle intensif pour un lavage en profondeur et rinçage renforcé. Option rinçage plus forcée.

Ajoute un rinçage. Recommandé pour les peaux sensibles.

ANNULATION D’UN PROGRAMME

Faire un appui long sur la touche «Marche/Arrêt» Tous les voyants s’éteignent. Cette opération peut se faire à tout moment, pendant le cycle ou pendant la programmation ou même pendant une pause. Nota : Dans tous les cas, une annulation vous oblige, ensuite, à tout reprogrammer depuis le début (voir paragraphe. 3.2).

Pour ôter terre, sable, sang... elle permet d’enchaîner ensuite le lavage dans de l’eau propre. Il est nécessaire d’introduire également du détergent (lessive poudre uniquement) dans le compartiment prélavage de la boîte à produits (Fig. 2.2).

OPTION COULEURS FONCÉES

Permet à votre lave-linge de prendre soin de votre linge de couleurs foncées et d’éviter les plis et les marques blanches. Information : En cas de coupure de courant, votre cycle redémarrera automatiquement dès le retour de l’alimentation, là où il s’était arrêté. FAVORI Grâce à cette fonction vous pouvez enregistrer votre programme favori et le rappeler dès la mise en marche de votre appareil par un simple appui sur cette touche. Pour enregistrer votre programme favori : choisissez votre programme, votre température, votre essorage ainsi que vos options éventuelles. Mémorisez ce réglage par un appui long sur la touche 7 . Un bip sonore vous confirmera l’enregistrement de vos réglages.

Le voyant «Fin» s’allume fixe et un bip vous indique la fin du programme. Ce voyant s’éteindra automatiquement au bout de 5 minutes maximum afin d’économiser l’énergie en mode veille.

FONCTION EGOUTTAGE Cette fonction permet de retirer du linge de votre machine avant la phase d’essorage ou de différer cette phase d’essorage. Ceci permet à votre linge de rester dans l’eau afin d’éviter le froissage. Lorsque la machine est arrêtée cuve pleine, le voyant «Arrêt cuve pleine» et la led d’avancement «Rinçage» clignotent (Fig. 3.2.3). Ensuite, vous pouvez faire une vidange seule (position « ») ou sélectionner une autre vitesse d’essorage. Le programme se terminera automatiquement. Cette fonction, pour du linge très délicat, permet de passer à la vidange du lave-linge en supprimant l’essorage. COTON / ÉPONGE Froid - 90 6,5 kg 1h50 - 2h10

10 min COTON ECO MIXTE - Synthétique - Fibres mélangées

Arrêt cuve pleine Égouttage Durée du cycle (*) Couleurs foncées Charge Température maximale de (°C) linge sec Prélavage Programmes Rinçage + Tableau de programmes Programmes spéciaux Programmes particuliers PROGRAMMES POUR LES ESSAIS SELON RÉGLEMENT DÉLÉGUÉ (UE) N°1061/2010 - Programme coton standard à 60°C : Coton ECO - Programme coton standard à 40°C : Coton ECO

60°c 40°c - sans option - essorage maxi. - sans option - essorage maxi. (*) Les temps de cycles sont donnés pour une valeur moyenne «sans option» et peuvent varier en fonction de la charge de linge, de la température... - Si vous faites un programme avec «Rinçage +», vous devez ajouter 17 minutes. - Si vous faites un programme avec «Prélavage», vous devez ajouter de 18 à 25 minutes.

— Déverrouillez la pièce A au fond du tambour en appuyant avec un crayon dans le trou B en la poussant vers la droite. — Faire tourner le tambour vers l’avant. — Retirez le filtre de pompe C , enlevez les objets se trouvant éventuellement à l’intérieur et rincez le sous le robinet. — Repositionnez les deux pièces C et A . — Poussez la pièce A vers la gauche jusqu’à ce qu’elle soit bien encliquetée. Respectez les consignes d’installation du tuyau d’évacuation indiquées au paragraphe 1.3, laissez le couvercle ouvert en fin de cycle. Procédez une fois par mois à un cycle à vide avec lessive à 60°C ou 90°C.

4.2 - BOÎTE À PRODUITS (Fig. 4.1)

— Déverrouillez la boîte en appuyant sur les bossages A , tirez la vers vous. Retirez les siphons B , séparez la boîte C de l’enjoliveur D . — Rincez le tout sous le robinet. — Remontez tout les éléments de la boîte, puis remettez l’ensemble à sa place sous le couvercle de la machine.

Ne pas utiliser de produits ou éponge abrasifs. Utilisez du savon liquide. Séchez avec un linge doux.

Des incidents peuvent survenir lors de l'utilisation de votre lave-linge : Si les voyants de vitesse clignotent accompagnés d’un bip alarme, avant d’appeler votre Service-Après-Vente :

vérifiez si le filtre de la pompe est bouché ; nettoyez le filtre (paragraphe 4.3). vérifiez si le robinet d’eau est ouvert.

vérifiez si : - le couvercle est mal fermé. - le tambour est bloqué.

Si un autre voyant de vitesse que ceux représentés ci-dessus clignote, contactez le Service-Après-Vente en lui indiquant le ou les voyants allumés afin de lui faciliter la tâche. Voici quelques points à vérifier : Problèmes : Le lave-linge ne démarre pas : Le linge est mal ou pas essoré : Une flaque d’eau apparait au sol : Causes / Remèdes : - L’appareil n’est pas branché ou il y a une coupure de courant électrique. - Vous n’avez pas appuyé sur la touche «Départ/Pause» 9 . - Vous avez programmé un départ différé. - Voir anomalies 5.1 et 5.3. - Vous avez sélectionné un programme sans essorage ou à essorage limité. - La sécurité d’essorage a détecté une mauvaise répartition du linge dans le tambour : dépliez le linge et programmez un nouvel essorage. - Vérifiez la hauteur de la crosse de vidange H (Fig.1.3). Retirez avant tout la fiche de courant et fermez l’arrivée d’eau. - Vérifiez la présence des joints G ainsi que le serrage des raccords du tuyau d’alimentation (Fig.1.2). - Vérifiez le bon positionnement de la crosse de vidange H (Fig.1.3). - Le lave-linge est mal débridé (Fig.1.1.3) . - Le sol n’est pas horizontal (paragraphe 1.4). Le lave-linge ne vidange pas : - Vous avez programmé un «Arrêt cuve pleine». - Le tuyau de vidange est plié ou écrasé (Fig.1.3). - Voir anomalie 5.2. Le couvercle ne s’ouvre pas : - Le programme n’est pas encore terminé. - Attendez que la température intérieure de la machine diminue. Le tambour est bloqué : - Si vous pouvez y accéder, vérifiez qu’une petite pièce de linge ne soit pas passée entre la cuve et le tambour, en retirant la pièce A du fond du tambour (Fig.4.2). - Voir anomalie 5.3. Les portillons du tambour s’ouvrent trop - Votre machine n’a pas fonctionné depuis longtemps. lentement (pour les machines équipées de - Elle est située dans un local trop froid. portillons à ouverture douce) : - Des résidus de lessive (poudre) bloquent les charnières. - dans tous les cas, tout rentre dans l’ordre après la première ouverture. A la fin du programme tous les voyants sont - Afin d’économiser l’énergie les voyants s’éteignent automatiquement au bout de 5 minutes maximum après la fin de votre éteints : programme. Un simple appui sur n’importe quelle touche remet en fonctionnement votre affichage. Fortes vibrations à l’essorage :

Conformément au règlement UE 1015/2010, vous trouverez ci-après des informations complémentaires sur le produit. Leur motif : des directives sur les économies d’énergie auxquelles tous les appareils vendus dans l’UE doivent se conformer. INFORMATION PRODUIT Humidité résiduelle du linge Pour connaître la classe d’efficacité d’essorage de votre appareil, consultez son label énergétique fourni avec celui-ci et se reporter au tableau ci-dessous : Humidité résiduelle D en % Classe d’efficacité d’essorage A (très haute efficacité) D < 45

72 ≤ D < 81 Programmes pour les essais selon réglement délégué (UE) 1061/2010 Ces programmes conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces en ce qui concerne les consommations conjointes d’énergie et d’eau. Charge maximale de linge sec (6,5 kg) Programme (*) kWh litres COTON ECO 60°C pleine charge

(*) Programme sans option, essorage maxi. Pour des raisons d’économie d’énergie, la température de lavage réelle peut différer de la température de programme indiquée. Consommation d’électricité en mode arrêt et laissé sur marche Mode arrêt : Mode laissé sur marche : 0,47 W 0,47 W

CHOIX DE LA BONNE LESSIVE

Le symbole d’entretien du linge définit le bon choix de lessive, de la bonne température et du traitement adéquat du linge. Type de textile Linge blanc en coton Linge couleur en lin ou en coton Synthétiques Textiles délicats Laine Programme Coton Temp. ≤ 90°C Coton Temp. ≤ 60°C Synthétiques Temp. ≤ 60°C Délicat/Soie Temp. ≤ 40°C Laine Temp. ≤ 30°C

Produit lessiviel Lessive avec produit blanchissant Lessive couleur sans produit blanchissant Lessive couleur/délicat Lessive pour linge délicat Lessive pour lainages

Prélavage Lavage Rinçage Fin

INTERVENTIONS FRANCE Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig.1.1.1). Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au : Pièces d’origine : Lors d’une intervention, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.

RELATIONS CONSOMMATEURS FRANCE

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez : consulter notre site : www.vedette.com nous écrire à l’adresse postale suivante : Service Consommateurs VEDETTE 5 avenue des Béthunes

CS69526 SAINT OUEN L’AUMONE

95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au : Service fourni par Brandt France, S.A.S au capital social de 100.000.000 euros RCS Nanterre 801 250 531 NOTES TW2G01155-00 02/16
