SYMASTER151B - Moniteur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Écran CRT de 15 pouces, résolution maximale de 1024 x 768 pixels, taux de rafraîchissement de 85 Hz.
Utilisation	Idéal pour un usage bureautique, navigation internet et applications multimédia.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, vérification des câbles et connexions pour éviter les problèmes d'affichage.
Sécurité	Utiliser sur une surface stable, éloigné de l'humidité et des sources de chaleur, respecter les consignes de sécurité électrique.
Informations générales	Compatible avec les systèmes d'exploitation Windows et Mac, connectivité VGA.

FOIRE AUX QUESTIONS - SYMASTER151B SAMSUNG

Comment connecter mon moniteur SAMSUNG SYMASTER151B à mon ordinateur ?

Utilisez un câble VGA pour connecter le moniteur à la sortie VGA de votre ordinateur. Assurez-vous que le moniteur est sous tension et sélectionnez l'entrée correcte sur le moniteur.

Que faire si l'écran de mon SAMSUNG SYMASTER151B reste noir ?

Vérifiez que le moniteur est bien alimenté et que le câble est correctement connecté. Essayez de brancher le moniteur sur un autre port ou un autre ordinateur pour isoler le problème.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu OSD (On-Screen Display). Sélectionnez les options 'Luminosité' et 'Contraste' pour effectuer les ajustements souhaités.

Mon moniteur affiche des couleurs incorrectes, que faire ?

Vérifiez les câbles de connexion pour des dommages éventuels. Accédez au menu OSD et réinitialisez les réglages de couleur par défaut. Si le problème persiste, essayez un autre ordinateur.

Comment nettoyer l'écran de mon SAMSUNG SYMASTER151B ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau ou une solution de nettoyage pour écrans, mais n'appliquez jamais de liquide directement sur l'écran.

Le moniteur clignote, que faire ?

Assurez-vous que le câble VGA est bien connecté et non endommagé. Vérifiez également les paramètres de fréquence de rafraîchissement dans les paramètres d'affichage de votre ordinateur.

Comment réinitialiser les paramètres par défaut de mon moniteur ?

Accédez au menu OSD, navigatez jusqu'à 'Réglages' et sélectionnez l'option 'Réinitialiser' pour restaurer les paramètres d'usine.

Est-ce que le SAMSUNG SYMASTER151B prend en charge la résolution 1080p ?

Non, le SAMSUNG SYMASTER151B prend en charge une résolution maximale de 1024 x 768 pixels. Pour des résolutions plus élevées, un autre modèle de moniteur serait nécessaire.

Pourquoi mon moniteur ne détecte pas le signal ?

Vérifiez que le moniteur est allumé et que le bon port d'entrée est sélectionné. Essayez de redémarrer votre ordinateur et vérifiez les connexions de câble.

Comment savoir si mon moniteur a besoin d'être réparé ?

Si vous constatez des problèmes persistants tels que des lignes sur l'écran, des couleurs incorrectes ou un écran noir qui ne se résolvent pas par des réglages, il se peut que le moniteur nécessite une réparation.

MODE D'EMPLOI SYMASTER151B SAMSUNG

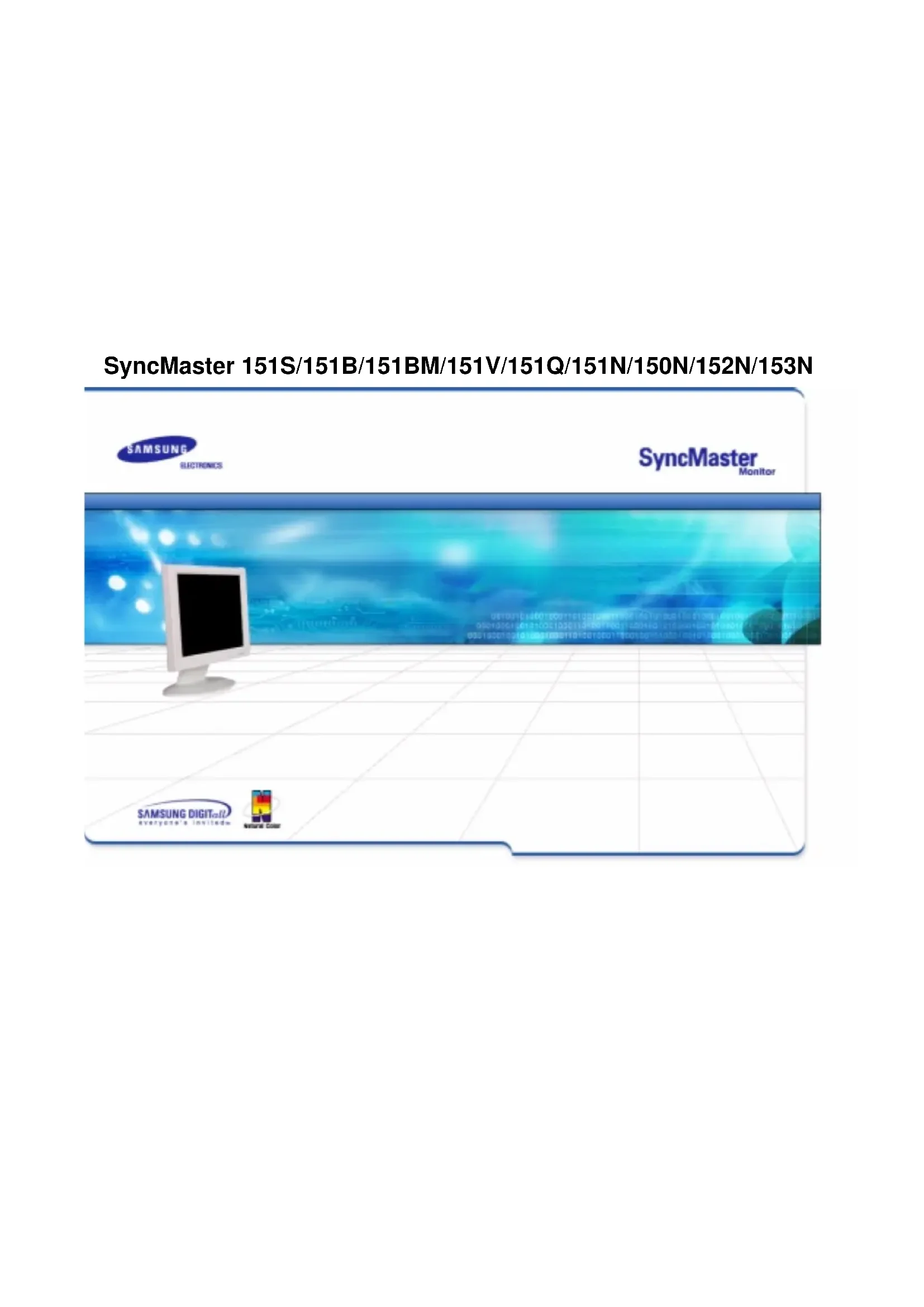

SyncMaster 151S/151B/151BM/151V/151Q/151N/150N/152N/153NGuide de l'utilisateur Index Page Principale Affichage Sur Ecran Consignes de sécurité Dépannage Notation List à Vérifier Alimentation Question & Réponse Installation Contrôle du Dispositif d'Autotest Nettoyage Autres Introduction Spécifications Déballage Général Façade PowerSaver Arrière Modes Pré-établis d'Affichage Installation Information Connection de Votre Ordinateur Service Installation des Pilotes Moniteur Terme

Manual Couleur naturelle Remplacement du support Pour un affichage meilleur AutoritéGuide de l'utilisateur Consignes de sécurité Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel. Notation Avertissement/Précaution Conventions de Notationo Intérdit Important a lire et a comprendre dans toutes circonstances. Ne pas démonter Déconnecter la prise de la sortie du courant. Ne pas toucher. Mettez dans un endroit stable pour empêcher une décharge électrique.Guide de l'utilisateur Consignes de sécurité Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.

Ne pas utiliser une prise endommagée ou desserrée.

Ceci peut causer une décharge électrique ou un incendie.

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.

Ceci peut causer une décharge électrique ou un incendie.

Utilisez seulement une prise ou un adaptateur adéquat.

Un sol inadapté peut causer un choc électrique ou un incendie.

Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie. AlimentationGuide de l'utilisateur Consignes de sécurité

Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Ceci peut causer un incendie. AlimentationGuide de l'utilisateur Consignes de sécurité

Ne pas couvrir les orifices du moniteur.

Une mauvaise ventilation peut causer une panne ou un incendie.

Mettez votre moniteur dans un endroit peu humide et non poussièreux.

Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur.

Ne pas tomber le moniteur en le déplaçant.

Ceci peut endommager le moniteur ou blesser les utilisateurs.

Placez le moniteur sur une surface plate et stable.

Le moniteur peut causer des dommages en tombant.

Posez le moniteur avec précaution.

Il peut être ainsi abîmé ou cassé. InstallationGuide de l'utilisateur Consignes de sécurité

Ne pas placez l' ecran du moniteur face au sol.

La surface de TFT-LCD peut ainsi être abîmée. InstallationGuide de l'utilisateur Consignes de sécurité

Ne pas pulveriser le détergent directement sur le moniteur.

Utiliser le détergent recommandé avec un tissu lisse.

Si le connecteur entre la prise et la broche est poussièreux ou sale, nettoyez le correctement avec un tissu sec.

Un connecteur sale peut causer une décharge électrique ou un incendie.

Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur.

Ceci peut causer des dommages, choc électrique ou un incendie. Nettoyage Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide.Guide de l'utilisateur Consignes de sécurité

Ne pas déplacer le couvercle (ou l' arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d 'opération.

Ceci peut causer un choc électrique ou un incendie.

Demander cette opération à un personnel de service qualifié.

Si votre moniteur ne fonctionne pas normalement, - en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci- déconnectez-le puis contactez un vendeur ou le service agréé.

Ceci peut causer une décharge électrique ou un incendie.

Ne placez aucun objet lourd sur le moniteur.

Ceci peut causer un choc électrique ou un incendie.

Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.

Ceci réduira la fatigue de vos yeux.

Ne pas utiliser ou stocker des substances inflammables près du moniteur.

Ceci peut causer une explosion ou un incendie. AutresGuide de l'utilisateur Consignes de sécurité

Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures. AutresGuide de l'utilisateur Introduction Déballage

Guide d'installation rapide

Carte de Garantie (N'est pas disponible dans toutes les agences)

Guide de l'utilisateur et CD d'Installation Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur.Guide de l'utilisateur Unparking Déballage Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur .

Support pivot et logiciel CD (Option)

Fil électrique Câble de signal Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les

Guide de l'utilisateur et CD d'Installation SyncMaster 151N/150N/152N/153NGuide de l'utilisateur Introduction SyncMaster 151S/151B/151V/151Q SyncMaster 151BM

: "Auto" permet au monteur de régler sor-même le signal vidéo enentrée.

: Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD. 3,4. Boutons d'Ajustement : Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

: Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

6. Bouton d'Alimentation

: U t i l i s e r c e b o u t o n p o u r a l l u m e r e t é t e i n d r e l e m o n i t e u r .

7. Indicateur d'Alimentation

: Indique que le Mode d'économie est en position normale ou Puissance. Note : Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment. FaçadeGuide de l'utilisateur Introduction Façade

"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.

3. Boutons d'Ajustement

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

5. Bouton d'Alimentation

Utiliser ce bouton pour allumer et éteindre le moniteur.

6. Indicateur d'Alimentation

Indique que le Mode d'économie est en position normale ou Puissance. Note : Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment. SyncMaster 151N/150N/152N/153NGuide de l'utilisateur Introduction (La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation

: Brancher le cordon électrique à la prise d 'alimentation au dos de votre moniteur.

: Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur. Note : Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble. Arrière SyncMaster 151S/151B/151BM/151V/151QArrière SyncMaster 151N/150N/152N/153N

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Interrupteur d'alimentation marche/arrêt

d'alimentation Brancher le cordon électrique à la prise d 'alimentation au dos de votre ordinateur.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur. Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble. Guide de l'utilisateur Introduction ArrièreGuide de l'utilisateur Installation Connection de Votre Ordinateur (SyncMaster 151S/151B/151V151Q)

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur.

Branchez le fil électrique du moniteur à la prise la plus proche.

2. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à

l'arrière du moniteur.

3. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

4. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un

adaptateur spécial Mac.

5. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que

l'installation est terminée.Guide de l'utilisateur Installation Connection de Votre Ordinateur (SyncMaster 151BM)

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur.

Branchez le fil électrique du moniteur à la prise la plus proche.

2. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à

l'arrière du moniteur.

3. Raccordez un câble ici pour reproduire le son en provenance de la carte son de votre

4. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

5. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un

adaptateur spécial Mac.

6. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que

l'installation est terminée.Guide de l'utilisateur Installation Connection de Votre Ordinateur (SyncMaster 151N/150N/152N/153N)

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur.

Branchez le fil électrique du moniteur à la prise la plus proche.

2. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à

l'arrière du moniteur.

3. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

4. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un

adaptateur spécial Mac.

5. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que

l'installation est terminée.Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. ? Site internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China) Windows ME

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows ME Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5. L'installation du Pilote Moniteur est terminée.

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows XP/2000 Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

"OK". Guide de l'utilisateur Installation4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute

façon". Ensuite cliquez le bouton de "OK". Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à Samsung Monitor Homepage. http://www.samsung-monitor.com/

6. L'installation du Pilote Moniteur est terminée.

Guide de l'utilisateur InstallationLorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. ? Site internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China) Système d'Opération de Microsoft

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icône "Apparence et

3. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé".

4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".

Guide de l'utilisateur Installation5. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant".

6. Choisissez "Ne pas chercher, Je vais…" et cliquez "Suivant". Ensuite, cliquez "Avoir

7. Cliquez le bouton "Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre

moniteur dans la liste du model et cliquez le le bouton "Suivant". Guide de l'utilisateur Installation9. Cliquez le bouton " Fin " et puis cliquez le bouton "

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces étapes.

1. Choisissez le bouton "OK" dans la fenêtre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenêtre de "Fichier Necéssaire".

3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide de l'utilisateur Installation

8. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute

façon". Ensuite cliquez le bouton de "Finir". Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à SAMSUNG Monitor Homepage. http://www.samsung-monitor.com/Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur".

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je

puisse choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

9. Choisissez votre modèle de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le

même bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et cliquez "Finir et "Fermer". Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement paramétré. Veuillez arrêter l'installation. Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés". Veuillez continuer les étapes suivantes. Système d'Opération de Microsoft

Millennium Guide de l'utilisateur Installation

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle".

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et

puis cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond à

ce que vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la

boîte de dialogue "Proprietés d'affichage". (Vous pouvez voir sur autres é crans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.)Système d'Opération de Microsoft

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur

2. Dans la fenêtre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis

cliquez sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs",

et "Fr équence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement

après avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un mode différent (baisser la résolution, le nombre de couleur). Système d'Opération de Linux Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du systeme.

1. Appuyez sur "Entrer" au premier et au deuxième écran après avoir exécuté le fichier de

2. Le troisième écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez

entrer la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur

de la fréquence directement)

9. Entrez "le nom du modèle de votre moniteur". Cette information ne va pas affécter

l'éxecution de X-Window.

10. Vous avez "fini" de paramétré votre ordinateur.

"Exécuter" X-Window après avoir installé les autres périphériques. Guide de l'utilisateur InstallationGuide de l'utilisateur Installation Retrait du support 1 Mettez le moniteur hors tension et débranchez son cordon d’alimentation. 2 Posez le moniteur LCD face contre terre sur une surface plane en intercalant un coussin pour protéger l’écran. 3 Enlevez les quatre vis et ensuite le support du moniteur LCD. Remplacement du support SyncMaster 151S/151B/151BM/151V/151QGuide de l'utilisateur Installation Monter la base REMARQUE : Ce moniteur accepte une interface de montage de 75 mm x 75 mm conforme à la norme VESA. 1 Panneau protecteur de montage arrière 2 Interface de montage Alignez l’interface de montage sur les trous dans le panneau de montage arrière et fixez-la à l’aide des quatre vis fournies avec le support articulé, le dispositif d’accro-chage au mur ou l’autre support. Remplacement du supportGuide de l'utilisateur Installation Remplacement du support Retrait du support

1. Mettez le moniteur hors tension et débranchez son cordon d’alimentation.

2. Posez le moniteur LCD face contre terre sur une surface plane en intercalant un coussin pour

3. Enlevez les quatre vis et ensuite le support du moniteur LCD.

SyncMaster 151N/150N/152N/153NGuide de l'utilisateur Installation Remplacement du support Monter la base REMARQUE : Ce moniteur accepte une interface de montage de 75 mm x 75 mm conforme à la norme VESA.

1. Panneau protecteur de montage arrière

2. Interface de montage

Alignez l’interface de montage sur les trous dans le panneau de montage arrière et fixez-la à l’aide des quatre vis fournies avec le support articulé, le dispositif d’accro-chage au mur ou l’autre support.Guide de l'utilisateur Affichage Sur Ecran SyncMaster151S/151B/151V/151Q SyncMaster151BM

1. Utilisez ce bouton pour afficher l'OSD et activer un élément surbrillant du

2.3 Utilisez ces boutons pour surligner et ajuster les élément utilisés dans l'OSD

Ces boutons sont également dex boutons directement accessible pour ajuster la luminosité(volume: 151BM).

4. Utilisez ce bouton pour sortir d'un menu ou de l'OSD en cours.Guide de l'utilisateur

Affichage Sur Ecran SyncMaster151N/150N/152N/153NGuide de l'utilisateur Dépannage Liste à Vérifier Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur. Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer "Pas de Connexion, Vérif. Câble Vidéo" sur l'écran? Vérifiez la Connexion du câble vidéo. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/XP/2000) , puis modifiez la fréquence de la carte vidéo. Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur. Pouvez-vous voir "Fréquence video trop élevée" sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au moniteur. Il n'y a pas d'image à l' écran. Est - ce que l'indicateur d'Alimentation clignote à l'intervalle de 1 seconde? Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image. Je ne peux pas voir l'OSD Avez-vous vérrouillé le menu OSD pour empêcher des changements? Dévérrouillez l`OSD en appuyant sur le bouton Menu pendant plus de 5 secondes.L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Vérifiez la Connexion du câble vidéo. Assurez-vous que la carte vidéo est entièrement insérée dans la fente. Les couleurs d'écran sont-elles devenues étranges après avoir exécuté un programme ou à cause d`une panne totale entre les applications? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. L'écran est hors de focalisation ou l`OSD ne peut pas être ajusté. Avez - vous ajusté la résolution ou la fréquence du moniteur? Ajustez la résolution et la fréquence de la carte vidéo. LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo. (La fréquence maximale par résolution peut être differente d'un produit

l'autre.) d'un produit

l'autre.) Guide de l'utilisateur DépannageGuide de l'utilisateur Dépannage Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en changeant la carte vidéo. Est-ce que les couleurs de Windows sont installées correctement? Pour Windows ME/XP/2000: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, à l'Installation. Est-ce que la carte vidéo a été placée correctement? Installez la carte vidéo en se référant au guide d`installation de la carte vidéo. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé". Avez-vous installé le pilote du moniteur? Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut être supportée. Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas dépasser

60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis enlever

le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques", et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Note: Si les problèmes se produisent répétitivement, contactez un centre de service agréé.Guide de l'utilisateur Dépannage Question & Réponse Question Réponse Comment puis-je changer la fréquence? La fréquence peut être modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving? Windows ME/XP/2000: Installez la fonction dans le BIOS-SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur) Comment puis-je nettoyer le boîtier extérieur/ le Panneau LCD? Déconnectez le fil électrique ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.Guide de l'utilisateur Dépannage Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés ci-dessous: Les trois boîtes à l'intérieur de la bordure rouge sont rouge, verte, et bleue. L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement. Contrôle du Dispositif d'Autotest Autres Contrôle du Dispositif d'AutotestGuide de l'utilisateur Dépannage S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur. 1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur S'il n'y a pas d'image sur l'écran ou le message "Fréquence video trop élevée" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.

Dans ce cas, contrôlez les problèmes de l'ordinateur. Contrôle du Dispositif d'Autotest Autres Messages d'Avertissements Environment Conseils utilesGuide de l'utilisateur Spécifications Général Général Nom du Modèle SyncMaster 151S/151V Panneau LCD Taille 15.0 inch en diagonal Zone d'Affichage 304.1 (H) x 228.1 (V) Pixel Pitch 0.297 (H) x 0.297 (V) Type a-si TFT active matrix Angle de vue 60/60/50/50(L/R/T/B), Typical Synchronisation Horizontale 30 ~ 60 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage 16,194,277 Couleurs Résolution Résolution optimale 1024 x 768@60Hz Résolution maximale 1024 x 768@75Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vpp positif à 75 ohms H/V sync separé, Niveau TTL, positif ou négatif Fréquence maximale 80 MHz Alimentation AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachableGuide de l'utilisateur Spécifications Note : Le design et les spécifications peuvent changer sans préavis Général Consommation d'Électricité 30W (Maximum) Dimensions (LxPxH) / Poids

391.4 x 173 x 383.6 mm / 4.0kg (avec un simple support)

VESA Interface de support 75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Dot Acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296.Guide de l'utilisateur Spécifications Général Général Nom du Modèle SyncMaster 151B Panneau LCD Taille 15.0 inch en diagonal Zone d'Affichage 304.1 (H) x 228.1 (V) Pixel Pitch 0.297 (H) x 0.297 (V) Type a-si TFT active matrix Angle de vue 60/60/50/50(L/R/T/B), Typical Synchronisation Horizontale 30 ~ 60 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage 16,194,277 Couleurs Résolution Résolution optimale 1024 x 768@60Hz Résolution maximale 1024 x 768@75Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vpp positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou negatif Fréquence maximale 80 MHz Alimentation AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachableGuide de l'utilisateur Spécifications Note : Le design et les spécifications peuvent changer sans préavis. Général Consommation d'Électricité 30W (Maximum) Dimensions (LxPxH) / Poids

391.4 x 173 x 383.6 mm / 4.0kg (avec un simple support)

VESA Interface de support 75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296.Guide de l'utilisateur Spécifications Général Général Nom du Modèle SyncMaster 151BM Panneau LCD Taille 15.0 inch en diagonal Zone d'Affichage 304.1 (H) x 228.1 (V) Pixel Pitch 0.297 (H) x 0.297 (V) Type a-si TFT active matrix Angle de vue 60/60/50/50(L/R/T/B), Typical Synchronisation Horizontale 30 ~ 60 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage 16,194,277 Couleurs Résolution Résolution optimale 1024 x 768@60Hz Résolution maximale 1024 x 768@75Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vpp positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou negatif Fréquence maximale 80 MHz Alimentation AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachableGuide de l'utilisateur Spécifications Note : Le design et les spécifications peuvent changer sans préavis. Général Consommation d'Électricité 36W (Maximum) Dimensions (LxPxH) / Poids

417.9 x 173 x 386.1 mm / 4.1kg (avec un simple support)

VESA Interface de support 75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Spécificaiton d'Audio Entrée audio standard Stereo Phone Jack droite/gauche, 0,7 Vrms (-9 dB) Sortie du son max 1,5W(G) x 1.5W(D) / THD 1,5% max. @ 8 ohms Audio Signal/Bruit 40 dB Min. Réponse de fréquence 40Hz ~ 20kHz @ –3dB Casque d'écoute Sortie max. 50 mW (Jack 3,5 pi) Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296.Guide de l'utilisateur Spécifications Général Général Nom du Modèle SyncMaster 151Q Panneau LCD Taille 15.0 inch en diagonal Zone d'Affichage 304.1 (H) x 228.1 (V) Pixel Pitch 0.297 (H) x 0.297 (V) Type a-si TFT active matrix Angle de vue 80/80/70/80(L/R/T/B), Typical Synchronisation Horizontale 30 ~ 60 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage 16,194,277 Couleurs Résolution Résolution optimale 1024 x 768@60Hz Résolution maximale 1024 x 768@75Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vpp positif à 75 ohms H/V sync separé, Niveau TTL, positif ou négatif Fréquence maximale 80 MHz Alimentation AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachableGuide de l'utilisateur Spécifications Note : Le design et les spécifications peuvent changer sans préavis Général Consommation d'Électricité 30W (Maximum) Dimensions (LxPxH) / Poids

391.4 x 173 x 383.6 mm / 4.0kg (avec un simple support)

VESA Interface de support 75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Dot Acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296.Guide de l'utilisateur Spécifications Général Général Nom du Modèle SyncMaster 151N/150N/152N/153N Panneau LCD Taille 15.0 inch en diagonal Zone d'Affichage 304.1 (H) x 228.1 (V) Pixel Pitch 0.297 (H) x 0.297 (V) Type a-si TFT active matrix Angle de vue 70/70/55/60(L/R/T/B), Typical Synchronisation Horizontale 30 ~ 60 kHz Verticale 56 ~ 75 Hz Couleur d'Affichage 16,194,277 Couleurs Résolution Résolution optimale 1024 x 768@60Hz Résolution maximale 1024 x 768@75Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vpp positif à 75 ohms H/V sync separé, Niveau TTL, positif ou négatif Fréquence maximale 80 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachable Consommation d'Électricité 30W (Maximum)Guide de l'utilisateur Spécifications Général Dimensions (LxPxH) / Poids 339,8 x 174 x 352,2 mm / 3,4kg (avec un simple support) VESA Interface de support 75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude. z Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296. REMARQUE : Le design et les spécifications peuvent changer sans préavis.Guide de l'utilisateur Spécifications Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. PowerSaver Nom du Modèle : SyncMaster 151S/151B/151V/151Q Mode Fonctionnement normal Mode d'économie de puissance EPA/ENERGY 2000 Eteindre le courant électrique Indicateur d'alimentation Vert Vert, clignotant Noir Consommation d'électricité Moins de 30W Moins de 2W Moins de 1W Nom du Modèle : SyncMaster 151BM Mode Fonctionnement normal Mode d'économie de puissance EPA/ENERGY 2000 Eteindre le courant électrique Indicateur d'alimentation Vert Vert, clignotant Noir Consommation d'électricité Moins de 36W Moins de 2W Less than 1W Mode Fonctionnement normal Mode d'économie de puissance EPA/ENERGY

Eteindre le courant électrique (120Vac) (Bouton d'Alimentation) Eteindre le courant électrique (Interrupteur d'alimentation marche/arrêt ) Indicateur d'alimentation Vert Vert, clignotant Noir Noir Consommation d'électricité Moins de 30W Moins de 2W Moins de 1W 0W Nom du Modèle : SyncMaster 151N/150N/152N/153NGuide de l'utilisateur Consignes de sécurité Notation Ce moniteur est conforme aux normes EPA ENERGY STAR® et ENERGY2000

rsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS.

ant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit répond aux directives de ENERGY STAR® concernant l'économie de l'énergie.Guide de l'utilisateur Spécifications Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Modes Pré-établis d'Affichage Mode d’ affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) IBM, 640 x 350 31,469 70,086 25,175 -/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 56,476 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: HzGuide de l'utilisateur Information U.S.A. : Samsung Computer Products Customer Service 400 Valley Road, Suite 201, Mt. Arlington, NJ 07856 Tel. : [phone], 1-800-SAMSUNG (1-800-726-7864) Fax. : [phone] http://samsungusa.com/monitor/ BRAZIL : Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421 http://www.samsung.com.br/ CANADA : Samsung Electronics Canada Inc. 7037 Financial Drive Mississauga, Ontario L5N 6R3 Tel. : 1-800-SAMSUNG (1-800-726-7864) Fax. : [phone] http://www.samsung.ca/ COLOMBIA : Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: [phone] Fax: (571) 618 - 2068 http://www.samsung-latin.com/ e-mail : [e-mail] PANAMA : Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : [phone] Tel : [phone](FAST) http://www.samsung-latin.com/ PERU : Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: [phone] Fax: [phone] http://www.samsungperu.com/ GERMANY : TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732

ServiceGuide de l'utilisateur Information

Distance entre deux points L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unité: mm

Fréquence Verticale L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz.

Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz

Entrecroiser et methode de Non-Entrecroiser La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision.

Plug & Play Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play.

Résolution Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent être affichées sur l'écran. Example: Si la résolution est de 1024x768, cela signifie que l'écran est constitué de 1024 points horizontaux (resolution horizontale) et de 768 lignes verticales(résolution verticale). TermeRegulatory Guide de l'utilisateur Information FCC Information User Instructions The Federal Communications Commission Radio Frequency Interference Statement includes the following

IC Compliance Notice This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003. Cet appareil Numérique de classe Brespecte toutes les exigences du Règlemont NMB-03 sur les équipements produisant des interférences au Canada.

Programme du Logiciel "Couleur naturelle" L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil-photo digital ne sont pas identiques à celles visibles sur le moniteur.La Couleur Naturelle S/W est la solution ideale pour ce problème.C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images du moniteur.Comment installer le logiciel Couleur NaturelleInsérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable)Comment supprimer le programme logiciel de la Couleur NaturelleChoisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux foissur[Ajouter/Supprimer un programme]Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer] Couleur naturelleGuide de l'utilisateur Information 1 Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et du taux de rafraîchissement d'écran à partir du panneau de configuration de votre ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur votre écran TFT-LCD. Résolution: 1024 x 768 Fréquence verticale (taux de rafraîchissement) : 60 Hz 2 Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude. Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296. 3 Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD , et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous pourriez l'endommager. 4 Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en exécutant la “fonction de réglage automatique“ sur l'écran qui s'affiche après avoir appuyé sur le bouton de fermeture de la fenêtre. Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification (FINE/COARSE). Pour un affichage meilleur

5. Si vous visualisez un écran fixe pendant une longue période de temps, une image

résiduelle ou floue peut apparaître. Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.Guide de l'utilisateur Information Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. © 2002 Samsung Electronics Co., Ltd. Tous droits résérvés. Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd.Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel.Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "ENERGY STAR" sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec ENERGY STAR, Samsung Electronics Co., Ltd.affirme que ce produit répond aux directives de ENERGY STAR concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs. Autorité
