Caractéristiques	Détails
Type de produit	Émetteur sans fil pour appareils photo Canon
Compatibilité	Appareils photo Canon compatibles avec le WFT-E2
Connectivité	Wi-Fi, Ethernet
Portée Wi-Fi	Jusqu'à 100 mètres en champ libre
Alimentation	Batterie rechargeable ou alimentation secteur
Utilisation	Transfert d'images, contrôle à distance de l'appareil photo
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Utiliser uniquement avec des appareils photo compatibles, ne pas exposer à des températures extrêmes
Informations générales	Vérifier les mises à jour du firmware pour de meilleures performances

FOIRE AUX QUESTIONS - WFT-E2 CANON

Comment connecter le CANON WFT-E2 à mon appareil photo ?

Pour connecter le WFT-E2 à votre appareil photo, insérez le module dans le slot correspondant de votre appareil, puis allumez l'appareil photo. Accédez au menu des paramètres sans fil et sélectionnez le WFT-E2 pour établir la connexion.

Que faire si le WFT-E2 ne se connecte pas au réseau Wi-Fi ?

Vérifiez que le réseau Wi-Fi est actif et que le WFT-E2 est configuré avec les bonnes informations de connexion. Assurez-vous également que le signal est suffisamment fort et qu'aucun pare-feu ne bloque la connexion.

Comment mettre à jour le firmware du CANON WFT-E2 ?

Téléchargez la dernière version du firmware depuis le site officiel de Canon. Copiez le fichier sur une carte mémoire, insérez-la dans l'appareil photo, puis suivez les instructions dans le menu pour effectuer la mise à jour.

Le WFT-E2 ne fonctionne pas avec mon appareil photo, que faire ?

Assurez-vous que votre appareil photo est compatible avec le WFT-E2. Vérifiez également que le module est correctement installé et que l'appareil photo est à jour avec le dernier firmware.

Comment réinitialiser le CANON WFT-E2 aux paramètres d'usine ?

Pour réinitialiser le WFT-E2, appuyez sur le bouton de réinitialisation situé sur le module pendant environ cinq secondes jusqu'à ce que les lumières clignotent, indiquant que la réinitialisation est en cours.

Puis-je utiliser le WFT-E2 avec plusieurs appareils photo ?

Le WFT-E2 est conçu pour être utilisé avec un seul appareil photo à la fois. Si vous souhaitez l'utiliser avec un autre appareil, vous devez le déconnecter de l'appareil actuel.

Comment obtenir de l'aide si je rencontre des problèmes techniques avec le WFT-E2 ?

Si vous rencontrez des problèmes techniques, consultez le manuel d'utilisation ou contactez le support technique de Canon pour obtenir de l'aide supplémentaire.

MODE D'EMPLOI WFT-E2 CANON

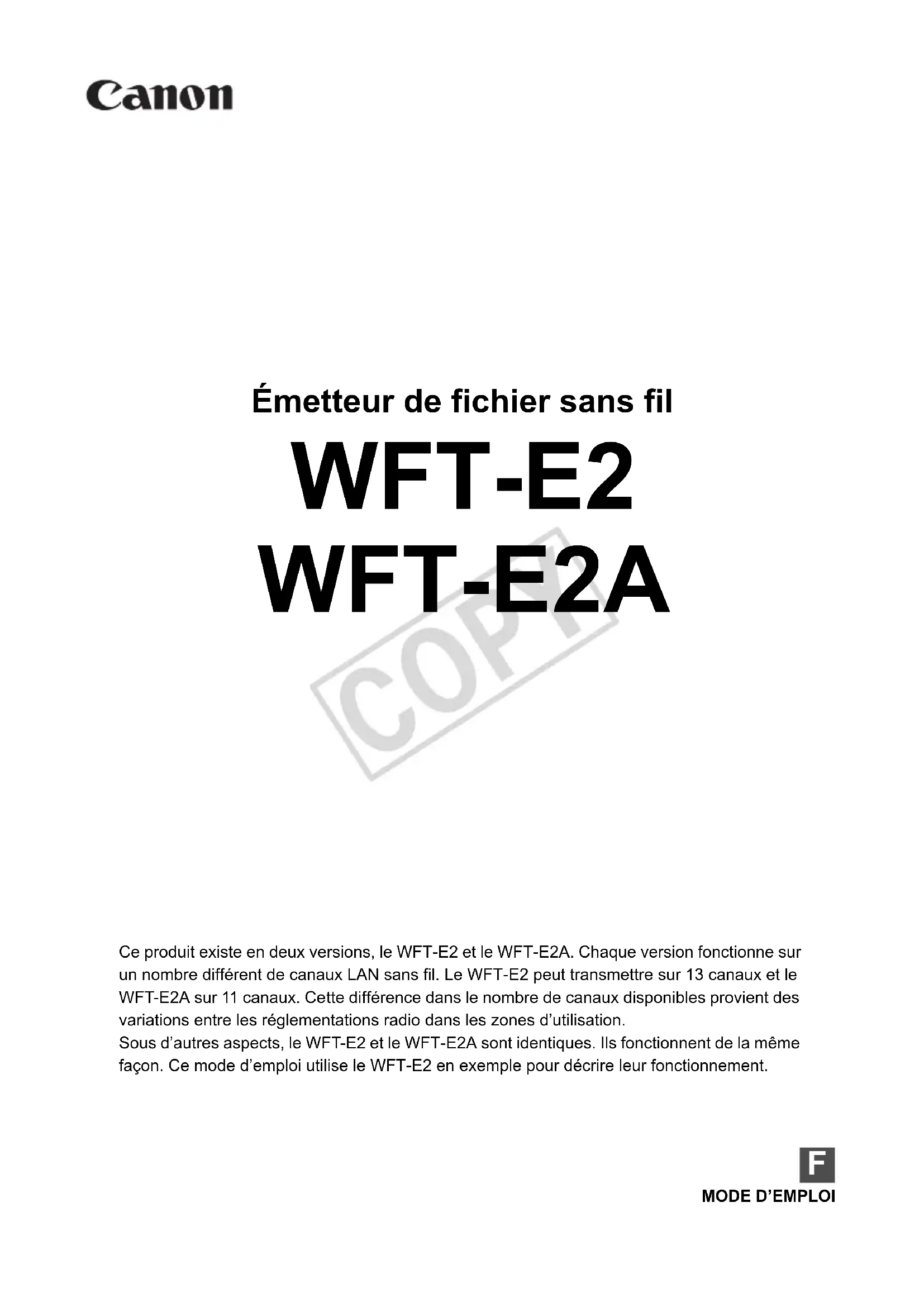

Émetteur de fichier sans fil WFT-E2 WFT-E2A

• Ce produit existe en deux versions, le WFT-E2 et le WFT-E2A. Chaque version fonctionne sur un nombre différent de canaux LAN sans fil. Le WFT-E2 peut transmettre sur 13 canaux et le WFT-E2A sur 11 canaux. Cette différence dans le nombre de canaux disponibles provient des variations entre les réglementations radio dans les zones d’utilisation. Sous d’autres aspects, le WFT-E2 et le WFT-E2A sont identiques. Ils fonctionnent de la même façon. Ce mode d’emploi utilise le WFT-E2 en exemple pour décrire leur fonctionnement. COPY2 Nous vous remercions d’avoir fait confiance à Canon pour l’achat de ce produit. L’émetteur de fichier sans fil WFT-E2 est un accessoire conçu pour les appareils photo EOS- 1D Mark III et EOS-1Ds Mark III (prise en charge des fonctions de LAN sans fil ou câblé, et port USB). Il offre les fonctions suivantes. Le WFT-E2 est compatible avec les LAN sans fil IEEE 802.11b et IEEE 802.11g, ainsi qu’avec les LAN câblés 100 Base-TX Ethernet. Fonctions de LAN sans fil et câblé Fonctions offertes avec une connexion USB FTP PTP Média externe GPS HTTP Transfert d’images sur un serveur FTP Utilisez un navigateur Web pour capturer, visionner et télécharger les images à distance Utilisez le logiciel EOS Utility pour capturer, visionner et télécharger les images à distance Pour enregistrer, faire une copie de sauvegarde ou copier des images sur un média externe Pour ajouter des informations relatives à la latitude, longitude, altitude ou bien la date et l’heure de prise de vue sur les images COPY3 Introduction Il est recommandé de suivre ces instructions seulement une fois que les réglages du LAN sans fil ou câblé ainsi que ceux du serveur FTP sont terminés. Pour des détails sur la configuration de ces réglages, consultez la documentation fournie avec chaque appareil. Les écrans de menu de l’appareil photo représentés dans ce mode d’emploi correspondent en règle générale à ceux du modèle EOS-1D Mark III. Les termes entre crochets [ ] indiquent le nom d’un bouton ou d’une icône ou autre élément du logiciel. Les crochets indiquent également les rubriques du menu de l’appareil photo. Les numéros entre parenthèses indiquent les pages où vous pouvez trouver davantage d’informations. Il est recommandé de suivre les instructions sur le fonctionnement de l’appareil photo seulement après avoir lu le mode d’emploi de l’appareil photo et s’être familiarisé avec le fonctionnement de l’appareil photo. Les sections de ce mode d’emploi indiquées par les symboles suivants comprennent des informations de nature correspondante. : Les avertissements en vue d’éviter des problèmes potentiels sont indiqués par un symbole d’avertissement. : Les informations complémentaires sont indiquées par un symbole de remarque. Conventions utilisées dans ce mode d’emploi Windows est une marque commerciale ou une marque déposée de Microsoft Corporation aux États-Unis et dans d’autres pays. Macintosh est une marque déposée de Apple Corporation aux États-Unis et dans d’autres pays. Wi-Fi est une marque déposée de la Wi-Fi Alliance. Wi-Fi Certified, WPA, WPA2 et le logo Wi-Fi Certified sont des marques commerciales de la Wi-Fi Alliance. UPnP est une marque commerciale de UPnP Implementers Corporation. Tous les autres noms de marque et raisons sociales mentionnés dans ce mode d’emploi sont des marques ou des marques déposés de leurs propriétaires respectifs. L’utilisation de l’émetteur pour le transfert, la capture ou le visionnement d’images à distance nécessite une connaissance adéquate de la configuration du LAN sans fil ou câblé et du serveur FTP. Canon ne fournit aucune assistance pour la configuration des LAN sans fil ou câblé, ou des serveurs FTP. Notez que Canon ne peut être tenu responsable des pertes ou dommages subis par l’émetteur en raison de réglages erronés du réseau ou du serveur FTP. En outre, Canon ne peut être tenu responsable des pertes ou dommages occasionnés par l’utilisation de l’émetteur. COPY4 Introduction Conventions utilisées dans ce mode d’emploi p. 3
• Régions d’utilisation et restrictions p. 6
• Consignes de sécurité p. 7
• Nomenclature p. 8
• Fixation à l’appareil photo p. 9
• Comment est structuré ce mode d’emploi p. 10
• 1 Réglages de base du réseau 11 Affichage de l’assistant de connexion p. 12
• Marche à suivre avec l’assistant de communication p. 13
• 2 Réglages FTP et transfert d’images 19 Configuration des réglages du transfert FTP p. 20
• Transfert automatique d’images après chaque prise p. 22
• Transfert d’images séparées p. 24
• Transfert par lot p. 26
• Vérification de l’historique du transfert d’images p. 31
• Visionnement des images transférées p. 32
• 3 Réglages PTP et capture à distance 33 Configuration des réglages du transfert PTP p. 34
• Utilisation du logiciel EOS Utility p. 37
• 4 Réglages HTTP et capture à distance 39 Configuration des réglages du transfert HTTP p. 40
• Affichage du serveur WFT p. 42
• Prise de vue à distance p. 43
• Visionnement des images p. 45
• 5 Gestion des informations de réglage 47 Vérification des réglages p. 48
• Changement des réglages p. 49
• Sauvegarde et chargement des réglages p. 51
• 6 Utilisation d’un média externe 53 Connexion à un média externe p. 54
• Choix du média d’enregistrement pendant la prise de vue p. 57
• Copie d’images p. 59
• Copie de sauvegarde sur le média externe Table des matières COPY1 p. 60

• 7 Utilisation de périphériques GPS 65 Connexion de périphérique GPS p. 66
• 8 Guide de dépannage 69 En réponse aux messages d’erreur p. 70
• Remarques sur le LAN sans fil p. 83
• Vérification des réglages du réseau p. 84
• 9 Référence 85 WFT Utility (Logiciel) p. 86
• Création et enregistrement de légendes p. 88
• Caractéristiques techniques p. 89
• Index Table des matières COPY6 Le WFT-E2 ne peut être utilisé que dans les régions suivantes. Japon, France, Italie, Allemagne, Royaume-Uni, Belgique, Pays Bas, Luxembourg, Irlande, Danemark, Grèce, Espagne, Portugal, Autriche, Finlande, Suède, Pologne, Hongrie, Roumanie, Bulgarie, République Tchèque, Slovaquie, Slovénie, Estonie, Lettonie, Lituanie, Chypre, Malte, Islande, Norvège, Suisse, Liechtenstein, Australie, Nouvelle Zélande, Singapour, Russie et Chine Le WFT-E2A peut également être utilisé aux États-Unis et au Canada. Pour des informations sur les autres régions d’utilisation de l’émetteur, renseignez-vous auprès du Service Après-Vente Canon. Le WFT-E2, opérant sur des fréquences LAN sans fil pour 13 canaux, ne peut pas être utilisé aux États-Unis ou au Canada. Utilisez à la place le WFT-E2A, opérant sur des fréquences LAN sans fil pour 11 canaux. En France, l’utilisation de l’émetteur à l’extérieur est interdite. En Italie, une autorisation générale est requise en cas d’utilisation hors de locaux privés. En Lettonie, une licence radio individuelle est requise en cas d’utilisation hors de locaux privés. Les actions suivantes peuvent être punies par la loi. Démonter ou modifier l’émetteur, ou retirer l’étiquette de certification apposée. N’utilisez pas l’émetteur à proximité d’autres appareils émettant des ondes radio comme des appareils médicaux ou des dispositifs électroniques. L’émetteur peut affecter le bon fonctionnement de ces appareils. Utilisez l’émetteur uniquement avec un appareil photo numérique EOS DIGITAL compatible. L’utilisation d’un appareil incompatible peut causer un dysfonctionnement, des accidents et d’autres problèmes non couverts par la garantie. Utilisez l’émetteur comme périphérique LAN sans fil ou câblé comme décrit dans ce mode d’emploi. Si vous utilisez l’émetteur à d’autres fins, Canon ne peut être tenu responsable des pertes ou dommages qui peuvent en découler. Régions d’utilisation et restrictions COPY7 Introduction Les précautions suivantes ont pour but d’éviter que vous ou d’autres personnes ne se blessent et que l’appareil ne soit endommagé. Familiarisez-vous avec ces précautions avant d’utiliser l’émetteur afin de garantir le bon fonctionnement en toute sécurité de l’émetteur. Pour éviter un incendie, une chaleur excessive, une fuite de produit chimique ou une explosion, respectez ces consignes de sécurité.• N’insérez pas d’objets métalliques entre les contacts électriques de l’émetteur, les accessoires ou les câblesde connexion. N’utilisez pas l’émetteur en présence de gaz inflammable. Ceci présente un risque d’explosion ou d’incendie. Si vous laissez tomber l’émetteur et que les composants internes sont exposés, ne les touchez pas. Ceci présente un risque d’électrocution. Ne démontez ni ne modifiez l’émetteur. Les composants internes à haute tension peuvent entraîner une électrocution. Ne rangez pas l’émetteur dans un endroit poussiéreux ou humide. Ceci présente un risque d’incendie ou d’électrocution. Avant d’utiliser l’émetteur à bord d’un avion ou dans un hôpital, assurez-vous que c’est autorisé. Les ondes électromagnétiques émises par l’émetteur photo peuvent interférer avec les instruments de bord ou les appareils médicaux. Ne laissez pas l’émetteur dans un véhicule par temps chaud ou près d’une source de chaleur. L’émetteur peut chauffer et provoquer des brûlures en cas de contact avec la peau. Ne recouvrez ni n’enveloppez l’émetteur avec du tissu. La chaleur peut s’accumuler à l’intérieur de l’émetteur, ce qui présente un risque de déformation du boîtier ou d’incendie. N’utilisez pas de diluant, de benzène ou d’autres solvants organiques pour nettoyer l’émetteur. Ceci présente un risque d’incendie et peut s’avérer nuisible à votre santé.Si l’appareil fonctionne mal, est endommagé ou doit être réparé, contactez votre revendeur ou le Service Après-Vente Canon le plus proche. L’émetteur est un instrument de précision. Évitez de le laisser tomber ou de le soumettre à des chocs. L’émetteur n’est pas étanche. Ne l’utilisez pas dans l’eau. Essuyez toute trace d’humidité à l’aide d’un chiffon sec et propre. Si l’émetteur a été en contact avec de l’air salin, essuyez-le avec un chiffon propre et humide que vous aurez essoré pour retirer l’excès d’eau. Ne laissez jamais l’émetteur près d’un appareil présentant un champ magnétique fort tel qu’un aimant ou un moteur électrique. Ne laissez pas l’émetteur sous une chaleur excessive, par exemple dans un véhicule en plein soleil. Une température élevée peut endommager l’émetteur. N’essuyez pas l’émetteur avec des produits nettoyants contenant des solvants organiques. Si l’émetteur devient difficile à nettoyer, apportez-le au Service Après-Vente Canon le plus proche. Pour éviter la corrosion de l’émetteur, ne le rangez pas dans un endroit contenant des produits chimiques puissants comme une chambre noire ou un laboratoire de chimie. Consignes de sécurité Avertissement Prévention de blessures graves voire mortelles Attention Prévention des blessures ou des dégâts matériels Précautions de manipulation COPY8 Nomenclature Port USB Port Ethernet RJ-45 Récepteur du cache- connecteur p. 95

LAN > Témoin réseau Cache-port Levier de blocage Cheville de fixation Vis de serrage Connecteur Pochette du média externe*

Capuchon USB étanche à l’eau et à la poussière*

Étui de l’émetteur *1: Pour ranger les disques durs ou autres périphériques portables. *2: Fixez ce capuchon avant de brancher le câble USB par temps de pluie ou dans d’autres conditions météo défavorables. COPY9 IntroductionÉteignez l’appareil photo avant de fixer l’émetteur.Vérifiez que la batterie de l’appareil photo est suffisamment chargée. Si la batterie indique une charge inférieure à 19 %, le transfert ou la sauvegarde des images capturées sur le média externe sera impossible.

Retirez le cache-connecteur de l’appareil photo. Dévissez le cache-connecteur du système d’extension. Vissez le cache-connecteur dans le récepteur sur l’émetteur.

Placez le levier en position débloquée.

Fixez l’émetteur en place. Alignez la cheville de fixation avec l’orifice de montage du WFT-E2/E2A sur l’appareil photo. Poussez fermement le connecteur dans l’appareil photo. Tournez la vis de serrage jusqu’au bout pour fixer fermement l’émetteur.

Placez le levier en position bloquée. L’émetteur est à présent fixé à l’appareil photo. L’émetteur sera alimenté par l’appareil photo. Retrait Éteignez l’appareil photo. Abaissez le levier en position débloquée. Desserrez la vis de serrage jusqu’à ce qu’elle tourne librement. Retirez le connecteur de l’appareil photo. Fixation à l’appareil photo Cache-connecteur de l’appareil photo COPY10 Outre les fonctions de LAN sans fil et câblé, le WFT-E2 peut communiquer avec un média externe et des périphériques GPS. Pour connaître les opérations après avoir fixé l’émetteur à l’appareil photo, cliquez sur un des titres de chapitre suivant pour accéder à la page correspondante. Comment est structuré ce mode d’emploi Utilisation d’un LAN sans fil ou câblé (Réglages de base du réseau) Chapitres 1 à 5 Utilisation d’un média externe

Utilisation de périphériques GPS

Réglages de base du réseau Procédez aux réglages de base du réseau en suivant les instructions données par l’assistant de connexion de l’émetteur sur l’écran de menu de l’appareil photo. Préparatifs L’assistant de connexion vous aide à suivre les étapes nécessaires à la connexion de l’émetteur sur un LAN sans fil ou câblé existant. Pour connecter un LAN sans fil, préparez d’avance le périphérique LAN sans fil (point d’accès LAN sans fil ou adaptateur LAN sans fil) et l’ordinateur, pour qu’ils soient prêts et vous permettent de connecter l’émetteur au réseau sans fil. Lors de la configuration des réglages de base du réseau, placez l’émetteur à moins de 3 m / 9,8 pieds du périphérique LAN sans fil. Pour connecter l’émetteur sur un LAN câblé, utilisez un câble LAN afin de raccorder ensemble l’émetteur et l’ordinateur. Préparez l’émetteur pour la connexion au réseau câblé. COPY12 Cette section explique comment suivre les instructions de l’assistant de connexion. Si une erreur s’affiche, consultez « Guide de dépannage » au chapitre 8 (p.69) et vérifiez les réglages. Si vous appuyez sur le bouton de prise de vue ou une autre commande de l’appareil photo pendant la configuration à l’aide de l’assistant de connexion, celui-ci se fermera. N’appuyez pas sur le bouton de prise de vue ou une autre commande avant d’avoir terminé la configuration. Sur l’onglet [5], placez [Arrêt auto] sur [Arrêt]. Si l’extinction automatique est activée, l’assistant de connexion sera fermé pendant la configuration.

Mettez l’appareil photo sous tension.

Affichez le menu de l’émetteur. Appuyez sur la touche <7> sur l’appareil photo. Sur l’onglet [7], sélectionnez [Réglages WFT] et appuyez sur <0>. [Réglages WFT] est ajouté à l’onglet une fois l’émetteur en place.

Sélectionnez [Gestion de connexion]. X L’écran [Sélect. méthode communication] apparaît.X Le témoin < LAN > se met à clignoter. Affichage de l’assistant de connexion COPY13

Réglages de base du réseau Tournez la molette <5> pour sélectionner la méthode de communication, puis appuyez sur <0>. Sélectionnez [OK] et appuyez sur <0> pour passer à l’écran suivant.

• FTP Choisissez cette option pour transférer les images capturées sur un serveur FTP.Les images peuvent être automatiquement transférées à mesure qu’elles sont prises ou vous pouvez les sélectionner pour les transférer plus tard.Systèmes d’exploitationWindows Vista (Édition Business, Enterprise ou Ultimate pour les systèmes 32 ou 64 bits), Windows XP Professionnel, Windows 2000 ou Mac OS X 10.4 doivent être installés sur votre ordinateur pour que les opérations par [FTP] soient possibles. En outre, l’ordinateur doit avoir été paramétré à l’avance comme serveur FTP.Pour savoir comment faire de votre ordinateur un serveur FTP, reportez-vous à la documentation accompagnant l’ordinateur.Windows Vista Édition Home Premium et Home Basic ainsi que Windows XP Édition Familiale ne peuvent pas être utilisés car ils ne prennent pas en charge la fonctionnalité de serveur FTP.
• PTP Choisissez cette option lorsque vous utilisez le logiciel EOS Utility pour la capture à distance sur un LAN sans fil ou câblé. Outre la capture à distance, toutes les opérations de l’appareil photo sur EOS Utility sont prises en charge car un réseau sans fil ou câblé est utilisée ici au lieu d’un câble USB.Systèmes d’exploitation Windows Vista pour les systèmes 32 ou 64 bits (à l’exception de l’édition Starter), Windows XP (Édition Familiale ou Professionnelle avec le Service Pack 2) ou Mac OS X 10.4 doivent être installés sur votre ordinateur pour que les opérations par [PTP] soient possibles.

• HTTP Choisissez cette option pour la capture à distance sur un LAN sans fil ou câblé.De plus, les images sur la carte mémoire dans l’appareil photo peuvent être visionnées et téléchargées sur l’ordinateur.Les utilisateurs peuvent accéder à l’appareil photo comme en naviguant sur un site Web à partir de trois ordinateurs maximum.Systèmes d’exploitationN’importe quel ordinateur disposant d’un navigateur Web peut être utilisé, indépendamment de son système d’exploitation. Marche à suivre avec l’assistant de communication Sélection de la méthode de communication COPY14 Marche à suivre avec l’assistant de communication Tournez la molette <5> pour sélectionner le type de LAN, puis appuyez sur <0>. Sélectionnez [OK] et appuyez sur <0> pour passer à l’écran suivant. LAN sans fil Les périphériques LAN sans fil actifs dans votre zone sont détectés et énumérés. LAN câblé L’écran de réglage [Réseau] apparaît. Si vous avez sélectionné un réseau câblé, reportez- vous à la page 16, « Configuration des réglages du réseau ». Utilisez un câble LAN STP de catégorie 5 ou supérieure. (STP est l’abréviation de Shielded Twisted Pair, paire torsadée blindée.) Les périphériques LAN sans fil sont énumérés avec leurs informations d’identification. Sélectionnez le SSID (ou ESS-ID) du périphérique LAN sans fil de votre choix. Pour sélectionner le périphérique LAN sans fil, appuyez sur <0>. Tournez la molette <5> pour sélectionner le périphérique LAN sans fil, puis appuyez sur <0>. Sélectionnez [OK] et appuyez sur <0> pour passer à l’écran suivant. 1 Indique si le périphérique est en mode infrastructure ou ad hoc 2 Une icône s’affiche si le périphérique LAN sans fil est en train d’encrypter la communication 3 Indique les 9 premiers caractères du SSID 4 Indique le canal utilisé Encryptage par périphériques LAN sans fil Si le périphérique LAN sans fil est en train d’encrypter la communication, sélectionnez la méthode correspondante dans [Authentificat.] et [Encryptage]. [Authentificat.] : Système ouvert, Clé partagée, WPA-PSK ou WPA2-PSK [Encryptage] : WEP, TKIP ou AES Sélection du type de LAN Sélection du réseau sans fil

Marche à suivre avec l’assistant de communicationRéglages de base du réseau [Entrer connexion] et [Chercher encore] Pour configurer manuellement les réglages du périphérique LAN sans fil, sélectionnez [Entrer connexion] et appuyez sur <0>. Effectuez les réglages des éléments affichés, l’un après l’autre. Pour continuer à chercher des périphériques LAN sans fil, sélectionnez [Chercher encore] et appuyez sur <0>.Ensuite, entrez la clé d’encryptage du périphérique LAN sans fil. Reportez-vous au mode d’emploi du périphérique pour en savoir plus sur la clé d’encryptage. Les écrans affichés aux étapes 1 à 3 ci-dessous diffèrent selon la méthode d’authentification et de cryptage du périphérique LAN sans fil.

L’écran [Index clé] ne s’affiche que si le périphérique LAN sans fil utilise l’encryptage WEP. Tournez la molette <5> pour sélectionner le numéro de l’index clé spécifié comme point d’accès, puis appuyez sur <0>. Sélectionnez [OK] et appuyez sur <0> pour passer à l’écran suivant.

Tournez la molette <5> pour sélectionner le format de clé, puis appuyez sur <0>. Sélectionnez [OK] et appuyez sur <0> pour passer à l’écran suivant. Entrez la clé d’encryptage. Pour passer d’une zone de saisie à l’autre, appuyez sur la touche <H>. Pour déplacer le curseur, tournez la molette <5>. Dans la zone de saisie inférieure, tournez la molette <5> et appuyez sur <0> pour saisir la clé d’encryptage. En cas d’erreur de saisie, appuyez sur la touche <L> pour l’effacer. Appuyez sur la touche <7> pour passer à l’écran suivant. Pour revenir à l’écran précédent, appuyez sur la touche <6>. L’entrée est effacée. Saisie de la clé d’encryptage du LAN sans fil COPY16 Marche à suivre avec l’assistant de communication Tournez la molette <5> pour sélectionner la méthode de configuration des réglages du réseau, puis appuyez sur <0>. Sélectionnez [OK] et appuyez sur <0> pour passer à l’écran suivant. [Réglage auto] Les réglages configurés par ailleurs avec [Réglage manuel] peuvent être configurés automatiquement. Toutefois, l’adresse IP et les réglages similaires doivent être attribués et configurés automatiquement dans les environnements utilisant des serveurs DHCP, des périphériques LAN sans fil ou des routeurs prenant en charge les fonctions de serveur DHCP. Si une erreur s’affiche, sélectionnez [Réglage manuel] que l’adresse IP et les réglages similaires soient attribués et configurés automatiquement ou pas. [Réglage manuel] L’écran [Rég. adresse IP] s’affiche lorsque vous sélectionnez la configuration manuelle. Si [Réglage auto] entraîne une erreur, entrez manuellement l’adresse IP. Entrez l’adresse IP attribuée à l’appareil photo comme adresse IP. Entrez [Adresse IP], [Masque sous-réseau], [Passerelle] et [Adresse DNS] sur chaque écran tels qu’ils s’affichent. Si vous n’êtes pas certain des paramètres à saisir, reportez- vous à la page 84, « Vérification des réglages du réseau » ou renseignez-vous auprès de l’administrateur de réseau ou de quelqu’un ayant des connaissances du réseau. Pour saisir les numéros de l’adresse IP, du masque sous- réseau et ainsi de suite, appuyez sur <0> pour déplacer la position de saisie et tournez la molette <5> pour saisir le numéro de votre choix. Configuration des réglages du réseau COPY17

Marche à suivre avec l’assistant de communication Réglages de base du réseau Les instructions suivantes concernent le paramétrage des écrans selon la méthode de communication (FTP, PTP ou HTTP) comme indiqué ci-dessous. Lisez la page présentant la méthode de communication sélectionnée. FTP

Paramétrage de la méthode de communication COPY18 Marche à suivre avec l’assistant de communication Le clavier virtuel s’affiche pendant la saisie de la clé d’encryptage, du nom du serveur et d’autres informations. Passer à d’autres zones de saisie Pour passer d’une zone de saisie à l’autre, appuyez sur la touche <H>. Déplacer le curseur Pour déplacer le curseur, tournez la molette <5>. Vous pouvez également déplacer le curseur à l’aide de <9>. Saisir le texte Dans la zone de saisie inférieure, tournez la molette <5> pour déplacer le curseur et appuyez sur <0> pour saisir le texte. Vous pouvez également déplacer le curseur à l’aide de <9>. Effacer le texte En cas d’erreur de saisie, appuyez sur la touche <L> pour l’effacer. Confirmer la saisie Appuyez sur la touche <7> pour confirmer la saisie et passer à l’écran suivant. Annuler la saisie Appuyez sur la touche <6> pour effacer la saisie et revenir à l’écran précédent. Utilisation du clavier virtuel COPY19

Réglages FTP et transfert d’images Vous pouvez configurer les réglages FTP pour transférer automatiquement les images après chaque prise de vue ou les transférer par lot après la capture. COPY20 Ces instructions font suite au chapitre 1.

Tournez la molette <5> pour sélectionner [Réglage adresse], puis appuyez sur <0>.

Si vous avez réglé l’adresse IP du serveur DNS sur [Pas util], l’écran de gauche apparaît. Appuyez sur <0> pour sélectionner la position de saisie, puis tournez la molette <5> pour saisir l’adresse IP du serveur FTP. Si vous avez réglé l’adresse IP du serveur DNS sur [Assignée auto] ou [Réglage manuel], l’écran de gauche apparaît. Pour savoir comment utiliser les écrans, reportez- vous à « Utilisation du clavier virtuel » (p.18). Entrez le nom du serveur ou l’adresse IP du serveur FTP.

Dans [N° de port], tapez 00021 dans la plupart des cas. Tournez la molette <5> pour sélectionner [OK], puis appuyez sur <0> pour passer à l’écran suivant.

Effectuez les réglages du [Serveur Proxy]. Tournez la molette <5> pour sélectionner [OK], puis appuyez sur <0> pour passer à l’écran suivant. Configuration des réglages du transfert FTP COPY21 Configuration des réglages du transfert FTP

Réglages FTP et transfert d’images

Effectuez les réglages de [Méthode de login]. Tournez la molette <5> pour sélectionner [OK], puis appuyez sur <0> pour passer à l’écran suivant.

Effectuez les réglages du [Dossier de destination]. Sélectionnez [Dossier racine] pour que les images soient sauvegardées dans le dossier racine comme indiqué dans les réglages du serveur FTP. (p.32) Sélectionnez [Sélectionner dossier] pour spécifier un sous-dossier dans le dossier racine. Si aucun dossier n’existe, un dossier sera automatiquement créé. Tournez la molette <5> pour sélectionner [OK], puis appuyez sur <0> pour vous connecter au serveur FTP.

Sur l’écran de confirmation, sélectionnez [OK] et appuyez sur <0>. X Le témoin < LAN > s’allume en vert.

Appuyez sur <0>. Tournez la molette <5> pour sélectionner le numéro de réglage, puis appuyez sur <0>. Tournez la molette <5> pour sélectionner [OK], puis appuyez sur <0>. Une fois l’assistant de connexion fermé, l’affichage revient à l’écran de menu. Les informations de paramétrage sont mémorisées dans l’appareil photo, pas sur l’émetteur. Les réglages du réseau FTP sont à présent terminés. COPY22 Une image peut être automatiquement transférée sur le serveur FTP juste après la prise de vue. Vous pouvez également continuer à prendre des photos même pendant le transfert des images.Avant la prise de vue, pensez à insérer une carte mémoire dans l’appareil photo ou à le raccorder à un média externe (p.53). Si vous photographiez sans enregistrer, les images ne pourront pas être transférées.

Dans [Réglages WFT], sélectionnez [Réglages].

Sélectionnez [Transf. Automatique]. Sélectionnez [Activé].

Prenez la photo. X L’image capturée est transférée sur le serveur FTP. Pendant le transfert de l’image, le témoin < LAN > clignote. Transfert automatique d’images après chaque prise Pendant la prise de vue continue, les images sont transférées sur le serveur FTP dans l’ordre de leur capture. Les images capturées sont également stockées sur la carte mémoire. Les images dont le transfert a échoué ou est interrompu peuvent être transférées ensemble plus tard. COPY23 Transfert automatique d’images après chaque prise Réglages FTP et transfert d’imagesAvec le transfert automatique, vous pouvez choisir quelles images transférer si elles sont stockées sur différentes cartes mémoires en fonction de leur taille ou si différents types d’images sont enregistrés pendant la prise de vue RAW+JPEG.

Dans [Réglages WFT], sélectionnez [Réglages].

Sélectionnez [Type/taille transf.].

Sélectionnez la taille et le type des images à transférer. Si l’appareil est paramétré pour enregistrer de grandes images JPEG sur une carte CF et de petites images JPEG sur une carte SD et si vous souhaitez transférer les petites images, placez [JPEG +large/+petit] sur [JPEG +petit]. Si l’appareil photo est paramétré pour enregistrer des images RAW sur une carte CF et des images JPEG sur une carte SD, indiquez quelles images transférer dans le réglage [Transfert RAW+JPEG]. Procédez de même si des images RAW+JPEG sont enregistrées simultanément sur une seule carte mémoire. Si des images de même taille sont enregistrées simultanément sur une carte CF, une carte SD et un média externe, les images enregistrées sur la carte CF sont transférées, indépendamment de la qualité d’image (compression). Sélection de tailles ou types spécifiques d’images à transférer COPY24 Il vous suffit d’appuyer sur <0> pour transférer l’image actuellement affichée. Vous avez aussi la possibilité d’ajouter une légende avant de transférer les images. Vous pouvez également continuer à prendre des photos même pendant le transfert des images.

Dans [Réglages WFT], sélectionnez [Réglages].

Sélectionnez [Transfert par SET]. Sélectionnez [Activé].

Visionnez l’image. Appuyez sur la touche <x> sur l’appareil photo. Sélectionnez l’image à transférer, puis appuyez sur <0> pour transférer l’image. Transfert d’images séparées Transfert de l’image actuelle COPY25 Transfert d’images séparées Réglages FTP et transfert d’imagesVous pouvez ajouter une légende enregistrée sur chaque image avant le transfert. Ceci peut s’avérer utile si vous souhaitez informer le destinataire de la quantité à imprimer, entre autre. La légende est aussi ajoutée aux images stockées dans l’appareil photo.Pour savoir comment créer et enregistrer des légendes, reportez-vous à la page 88.Vous pouvez vérifier les légendes ajoutées aux images en consultant les informations Exif dans les commentaires de l’utilisateur.

Dans [Réglages WFT], sélectionnez [Transfert avec légende]. X La dernière image capturée s’affiche. Il est impossible de sélectionner d’autres images sur l’écran [Transfert avec légende]. Pour sélectionner une autre image à transférer avec une légende, vous devez la visionner avant de poursuivre ces étapes.

Sélectionnez une légende. Tournez la molette <5> pour sélectionner le cadre [Légende], puis appuyez sur <0>. Tournez la molette <5> pour sélectionner le contenu de la légende, puis appuyez sur <0>.

Transférez l’image. Tournez la molette <5> pour sélectionner [Transfert], puis appuyez sur <0>. Ajout d’une légende avant le transfert Si vous ajoutez des légendes à des images qui comprennent des données de détermination d’origine, ces images ne sont plus considérées comme des images originales. COPY26 Lorsque la prise de vue est terminée, vous pouvez sélectionner plusieurs images de votre choix et les transférer toutes ensemble en une fois. Vous pouvez également transférer les images pas encore envoyées ou les images qui n’ont pas pu être envoyées précédemment. Si une carte CF et une carte SD se trouvent dans l’appareil photo, ou si un média externe est connecté, les images sont transférées à partir de la source spécifiée sur l’onglet [5] du menu dans [Sél. fonc Enr.+média/dossier] [Enr./lecture]. Vous pouvez également continuer à prendre des photos même pendant le transfert des images.

Dans [Réglages WFT], sélectionnez [Sél./transf. Image].

Sélectionnez [Sél image]. X Une image s’affiche.

Sélectionnez les images à transférer. Appuyez sur <0>. Tournez la molette <5> pour afficher <X> dans le coin supérieur gauche de l’image à transférer. Appuyez sur <0> pour confirmer votre sélection. Vous pouvez sélectionner jusqu’à 9 999 images. Appuyez sur la touche <y> pour afficher trois images par écran. Appuyez sur la touche <u> pour afficher à nouveau une image par écran. Après avoir sélectionné les images à transférer, appuyez sur la touche <7>. Transfert par lot Sélection des images à transférer COPY27 Transfert par lot

Réglages FTP et transfert d’images

Transférez les images. Sélectionnez [Transfert]. Sur l’écran de confirmation qui apparaît à la suite, sélectionnez [OK]. X Un écran de progression du transfert apparaît. Pendant le transfert de l’image, le témoin < LAN

clignote. COPY28 Transfert par lot

Dans [Réglages WFT], sélectionnez [Sél./transf. Image].

Sélectionnez [Sél n].

Sélectionnez [Dossier images non transf.]. Pour transférer les images qui n’ont pas pu être transférées précédemment, sélectionnez [Dossier images échec transf.].

Sélectionnez un dossier.

Transférez les images. Sélectionnez [Transfert]. Sur l’écran de confirmation qui apparaît à la suite, sélectionnez [OK].X Un écran de progression du transfert apparaît. Pendant le transfert de l’image, le témoin < LAN > clignote. Transfert d’images par lot dans un dossier Si vous sélectionnez [Réinit. hist transf. dossier], l’historique du transfert d’images dans le dossier sélectionné passera à « non envoyé ». Ce qui vous permettra de renvoyer ultérieurement toutes les images présentes dans le dossier en sélectionnant [Dossier images non transf.]. COPY29 Transfert par lot Réglages FTP et transfert d’images

Dans [Réglages WFT], sélectionnez [Sél./transf. Image].

Sélectionnez [Toutes].

Sélectionnez [Images carte non transférées]. Pour transférer les images qui n’ont pas pu être transférées précédemment, sélectionnez [Images carte échec transf.].

Transférez les images. Sélectionnez [Transfert]. Sur l’écran de confirmation qui apparaît à la suite, sélectionnez [OK].X Un écran de progression du transfert apparaît. Pendant le transfert de l’image, le témoin < LAN > clignote. Transfert d’images par lot sur une carte mémoire Si vous sélectionnez [Réinit. histo transf. Carte], l’historique du transfert d’images sur la carte mémoire passera à « non envoyé ». Ce qui vous permettra de renvoyer ultérieurement toutes les images présentes sur la carte en sélectionnant [Images carte non transférées]. COPY30 Transfert par lot Vous pouvez utiliser le menu même pendant le transfert d’images. Toutefois, pour éviter les problèmes de transfert, certains éléments du menu ne sont pas disponibles pendant le transfert, notamment [Réglages WFT], [Protéger les images], [Effacer images] et [Formater]. Fonctionnement du menu pendant le transfert des images COPY31

Réglages FTP et transfert d’images Pour vérifier l’historique du transfert, dans [Sél./transf. Image], sélectionnez [Sél image]. Image non sélectionnée pour le transfert (pas d’icône) Image sélectionnée pour le transfert Image n’ayant pas pu être transférée Image transférée Sur l’écran [Sél./transf. Image], vous pouvez vérifier le nombre d’images pour le transfert ainsi que l’historique de transfert des images dans le dossier ou la carte mémoire sélectionnés. En particulier, vous pouvez vérifier le nombre d’images classées comme [Échec transfert] et [Images transférées]. Vérification de l’historique du transfert d’images Vérification de l’historique de transfert des images séparées Vérification de l’historique de transfert des dossiers ou cartes mémoires COPY32 Les images transférées sur le serveur FTP sont stockées dans le dossier suivant comme indiqué dans les réglages du serveur FTP. Sous les réglages par défaut du serveur FTP, les images sont stockées dans [Lecteur C] dossier [Inetpub] dossier [ftproot] ou bien dans un sous-dossier de ce dossier. Si le dossier racine de la destination de transfert a été modifié dans les réglages du serveur FTP, demandez à l’administrateur du serveur FTP où sont transférées les images. Ouvrez [Macintosh HD] dossier [Utilisateurs]. Le dossier où les images sont stockées se trouve dans le dossier de l’utilisateur actuellement connecté ou dans un sous-dossier dedans. Sous les réglages par défaut de l’émetteur, les images transférées seront stockées dans le dossier racine indiqué dans les réglages du serveur FTP, dans une structure de dossier du genre A/DCIM/100EOS1D qui est automatiquement créée. En outre, si vous avez sélectionné la carte CF comme média pour l’enregistrement et la lecture, une structure de dossier « A/DCIM/100EOS1D » est automatiquement créée pour le stockage d’images. Pour une carte SD, « B/DCIM/100EOS1D » est créé et pour un média externe « C/DCIM/100EOS1D ». (Les images de la carte CF sont attribuées au dossier A, les images de la carte SD au dossier B et les images du média externe au dossier C.) Visionnement des images transférées Windows Macintosh Dossiers pour le stockage d’images COPY33

Réglages PTP et capture à distance Vous pouvez utiliser le logiciel EOS Utility pour prendre des photos à distance sur un LAN sans fil ou câblé. Outre la capture à distance, toutes les opérations de l’appareil photo sur EOS Utility sont prises en charge car un réseau sans fil ou câblé est utilisée ici au lieu d’un câble USB. COPY34 Ces instructions font suite au chapitre 1. Vous pouvez utiliser le logiciel d’association WFT inclus permettant à l’émetteur de communiquer avec un ordinateur via PTP. Le logiciel d’association WFT est automatiquement installé au cours de l’installation facile du logiciel fourni avec l’appareil photo. Sinon, installez-le sur l’ordinateur pour permettre la communication avec l’émetteur avant de poursuivre. La configuration s’effectue comme suit, avec Windows XP en exemple.

D’abord, l’écran d’association apparaît. Tournez la molette <5> pour sélectionner [OK]. Lorsque vous appuyez sur <0>, le message suivant s’affiche. Ici, ****** représente les six derniers chiffres de l’adresse MAC du WFT-E2 pour la connexion.

Démarrez le logiciel d’association. Généralement, il est installé sur le même emplacement que le logiciel EOS Utility. X Après le démarrage du logiciel d’association, une icône apparaît dans la barre des tâches. X Un message s’affiche une fois l’appareil photo détecté. Configuration des réglages du transfert PTP COPY35 Configuration des réglages du transfert PTP

Réglages PTP et capture à distance

Double-cliquez sur l’icône du logiciel d’association. X Les appareils photo détectés sont énumérés sous forme de liste. Les appareils photo qui ont déjà été connectés ne sont pas inclus dans la liste. Cliquez sur [Connecter]. Si plusieurs appareils photo sont affichés, identifiez l’appareil photo à connecter par son [Adresse MAC] ou son [Adresse IP]. Vous pouvez vérifier les [Adresse MAC] et [Adresse IP] en accédant à [Confirmer réglages] dans le menu (p.48).

Lorsque l’appareil photo détecte l’ordinateur sur lequel vous avez cliqué sur [Connecter] à l’étape 3, le message à gauche est affiché. Tournez la molette <5> pour sélectionner [OK], puis appuyez sur <0>.

Appuyez sur <0>. Tournez la molette <5> pour sélectionner le numéro de réglage, puis appuyez sur <0>. Après avoir tourné la molette <5> pour sélectionner [OK] et appuyez sur <0>, l’assistant de connexion se ferme et le logiciel EOS Utility démarre. X Le témoin < LAN > de l’émetteur s’allume en vert. Les informations de paramétrage sont mémorisées dans l’appareil photo, pas sur l’émetteur. Les réglages du réseau PTP sont à présent terminés. COPY36 Configuration des réglages du transfert PTP Il n’est pas nécessaire de procéder à nouveau à l’association si vous continuez à utiliser ensemble un appareil photo, un émetteur et un ordinateur spécifiques après l’association sans avoir modifié les réglages. Avant d’entamer votre prochaine session PTP, il vous suffit de mettre sous tension l’appareil photo auquel est raccordé l’émetteur et de démarrer le logiciel d’association. La connexion entre l’appareil photo et l’ordinateur s’établit automatiquement. Vous pouvez ajouter le logiciel d’association au logiciel lancé au démarrage de votre ordinateur. Dans EOS Utility sur [Préférences] onglet [Paramètres de base], sélectionnez [ Ajourter le logiciel d’association WFT au dossier de Démarrage]. COPY37

Réglages PTP et capture à distance Pour savoir comment utiliser le logiciel EOS Utility, reportez-vous au mode d’emploi du logiciel (PDF). Vous pouvez profiter au maximum des fonctionnalités du logiciel EOS Utility via l’émetteur exactement comme avec une connexion USB, sans aucune restriction. Utilisation du logiciel EOS Utility En prise de vue en direct à distance, le débit de transmission des images est plus lent que via la connexion USB. Les sujets en mouvement ne peuvent pas être affichés nettement. COPY38 COPY39

Réglages HTTP et capture à distance Vous pouvez utiliser un navigateur Web pour prendre des photos à distance sur un LAN sans fil ou câblé. De plus, les images sur la carte mémoire dans l ’appareil photo peuvent être visionnées et téléchargées sur l’ordinateur. COPY40 Ces instructions font suite au chapitre 1. Appuyez sur <0>. Tournez la molette <5> pour sélectionner le numéro de réglage, puis appuyez sur <0>. Appuyez à nouveau sur <0>. Une fois l’assistant de connexion fermé, l’affichage revient à l’écran de menu.X Le témoin < LAN > de l’émetteur s’allume en vert. Les informations de paramétrage sont mémorisées dans l’appareil photo, pas sur l’émetteur. Entrez un nom d’utilisateur et un mot de passe pour accéder à l’appareil photo à partir d’un ordinateur. Le nom d’utilisateur et le mot de passe indiqués ici sont utilisés sur l’ordinateur lors du raccordement à l’appareil photo.

Tournez la molette <5> pour sélectionner [Réglages], puis appuyez sur <0>.

Tournez la molette <5> pour sélectionner [Compte HTTP], puis appuyez sur <0>. Configuration des réglages du transfert HTTP Configuration d’un compte COPY41 Configuration des réglages du transfert HTTP

Réglages HTTP et capture à distance

Sélectionnez un numéro d’utilisateur. Il est possible d’accéder à l’appareil photo via le HTTP à partir de trois ordinateurs. Sélectionnez un numéro d’utilisateur ici pour empêcher les conflits lorsque des utilisateurs sur d’autres ordinateurs sont connectés en même temps à l’émetteur. Tournez la molette <5> pour sélectionner [Utilisateur*], puis appuyez sur <0>.

Après avoir sélectionné [Nom d’utilisateur] et [Mot de passe], l’écran de saisie suivant apparaît. Pour savoir comment utiliser l’écran de saisie, reportez-vous à « Utilisation du clavier virtuel » (p.18). Les réglages du réseau HTTP sont à présent terminés. COPY42 Dans le navigateur Web, affichez le serveur WFT, un écran pour les opérations de l’émetteur. Vérifiez que la connexion entre l’appareil photo et l’ordinateur est déjà établie.

Lancez le navigateur Web. D’abord, commencez par lancer Internet Explorer ou un autre navigateur Web.

Entrez l’URL. Dans le champ de l’adresse, entrez l’adresse IP attribuée à l’appareil photo. Appuyez sur la touche <Entrée>.X L’écran du compte apparaît. Entrez le nom d’utilisateur et le mot de passe comme indiqué à la page 41. Cliquez sur [OK] pour afficher l’écran du serveur WFT. Sélectionnez la langue. Affichage du serveur WFT Si vous ne connaissez pas l’URL (adresse IP) Vous pouvez vérifier l’URL (adresse IP) en accédant à [Confirmer réglages] dans le menu (p.48). COPY43

Réglages HTTP et capture à distance

Cliquez sur [Capture]. X L’écran de capture apparaît.

Prenez la photo. Placez le sélecteur de mode de mise au point sur <g> et faites la mise au point. Dans le navigateur, cliquez sur le déclencheur de la télécommande virtuelle. L’appareil photo se déclenchera lorsque le bouton est relâché.X L’image capturée est affichée sur l’écran de l’appareil photo virtuel dans le navigateur. Les images capturées sont stockées sur la carte mémoire. Prise de vue à distance COPY44 Prise de vue à distance

Téléchargez les images sur l’ordinateur. Cliquez sur l’image. X L’image s’affiche dans une taille plus grande. Suivez les instructions du navigateur Web pour télécharger l’image sur l’ordinateur. Pour revenir à l’écran de capture à distance, cliquez sur [Retour]. Les images RAW ne s’affichent pas, mais elles peuvent être téléchargées sur l’ordinateur de la même façon que les images JPEG. COPY45

Réglages HTTP et capture à distanceParcourez les images sur la carte mémoire de l’appareil photo comme suit.

Cliquez sur [Visionneuse]. X L’écran du visionneur apparaît.

Sélectionnez la carte mémoire. Si l’appareil photo est connecté à un média externe, l’icône correspondante s’affiche aussi. Cliquez sur le dossier [DCIM] et sélectionnez le dossier de stockage des images.

Sélectionnez une image. Pour voir une autre image, cliquez sur les boutons < > ou passez à d’autres pages. Visionnement des images COPY46 Visionnement des images

Téléchargez les images sur l’ordinateur. Cliquez sur une image miniature. X L’image s’affiche dans une taille plus grande. Suivez les instructions du navigateur Web pour télécharger l’image sur l’ordinateur. Cliquez sur [Retour] pour revenir à l’écran de visualisation des images. Les images RAW ne s’affichent pas, mais elles peuvent être téléchargées sur l’ordinateur de la même façon que les images JPEG. COPY47

Gestion des informations de réglage COPY48 Vérifiez les réglages du réseau comme suit.

Dans [Réglages WFT], sélectionnez [Réglages].

Sélectionnez [Confirmer réglages]. X Les réglages s’affichent. Vérification des réglages

Gestion des informations de réglage Les réglages effectués initialement à l’aide de l’assistant de connexion peuvent être modifiés comme suit. Vous pouvez également modifier les réglages de sécurité IP (IPsec) qui n’ont pas été effectués à l’aide de l’assistant de connexion, ainsi que d’autres réglages, comme celui déterminant ce qui se passe si une image du même nom de fichier qu’un fichier existant est envoyée sur le serveur FTP. (p.50)

Dans [Réglages WFT], sélectionnez [Réglages].

Sélectionnez [Réglages LAN].

Sélectionnez le numéro de réglage. Sélectionnez le numéro de réglage identifiant les réglages LAN ici.

Sélectionnez [Modifier]. Après avoir sélectionné [Changer nom réglages], vous pouvez renommer les réglages.

Sélectionnez l’élément à modifier. Sélectionnez l’élément désiré parmi [Type de LAN], [TCP/IP], [Serveur FTP] ou [LAN sans fil] et modifiez le réglage. Changement des réglages COPY50 Changement des réglages Configurée dans [TCP/IP] [Sécurité]. IPsec est un ensemble de normes pour la communication encryptée sur Internet, qui fournit une sécurité efficace pour les LAN sans fil et câblé. Pour utiliser cette fonction, il faut activer IPsec sur les réglages de réseau de votre ordinateur. Avec IPsec, seul le mode de transport est pris en charge, et l’encryptage DES et l’authentification SHA1 sont utilisés. Notez que l’adresse IP de l’ordinateur pour la communication avec l’émetteur doit être saisie dans [Adresse de destination] sur l’écran de réglage. Configurée dans [Serveur FTP] [Structure répertoire]. Si vous sélectionnez [Appareil], une structure de dossier correspondant à celle de l’appareil photo (telle que A/DCIM/100EOS1D) dans le dossier racine du serveur pour le stockage d’images est automatiquement créée. Si vous avez créé un sous-dossier dans le dossier racine en modifiant le réglage [Dossier destinataire], une structure de dossier telle que A/DCIM/ 100EOS1D est automatiquement créée dans ce dossier pour le stockage d’images. Si vous sélectionnez [Défaut], le dossier racine sera utilisé pour le stockage d’images. Si vous avez créé un sous-dossier dans le dossier racine en modifiant le réglage [Dossier destinataire], les images sont stockées dans ce dossier. Configuré dans [Serveur FTP] [Remplacer fichier]. Si l’émetteur est configuré pour empêcher l’écrasement S’il existe déjà un fichier de même nom dans le dossier de destination sur le serveur FTP, le nouveau fichier est sauvegardé avec une extension composée d’un trait bas et d’un nombre, comme dans GA5P0003_1.JPG. Lorsque vous renvoyez des images si le transfert initial a échoué Même si l’émetteur est configuré pour écraser les fichiers de même nom, si vous renvoyez un fichier d’image qui n’a pas pu être transféré initialement, le fichier existant peut ne pas être écrasé dans certains cas. Le cas échéant, le nouveau fichier est sauvegardé avec une extension composée d’un trait bas, d’une lettre et d’un nombre, comme dans GA5P0003_a1.JPG. Configuré dans [Serveur FTP] [Mode passif]. Activez ce réglage dans des environnements réseau protégés par un pare-feu. Si une erreur 41 se produit (« Connexion au serveur FTP impossible »), régler le mode passif sur [Oui] peut faciliter l’accès au serveur FTP. Afin d’empêcher les modifications accidentelles des réglages LAN, placez [Réglage de protection] sur [Activé]. Sécurité IP (IPsec) Structure du répertoire du dossier de destination Écrasement des fichiers de même nom Mode passif Prévention des modifications des réglages COPY51

Gestion des informations de réglage Les réglages du réseau peuvent être sauvegardés sur une carte mémoire qui sera utilisée avec d’autres appareils photo.

Dans [Réglages WFT], sélectionnez [Réglages].

Sélectionnez [Réglages LAN].

Sélectionnez le numéro de réglage. Sélectionnez le numéro de réglage identifiant les réglages LAN ici.

Sélectionnez [Modifier].

Sélectionnez [Enregistrer réglages]. Sauvegarde et chargement des réglages Sauvegarde des réglages COPY52 Sauvegarde et chargement des réglages

Sélectionnez [Sauvegarder]. X Les réglages sont à présent sauvegardés sur la carte mémoire. Le nom du fichier est automatiquement déterminé par l’appareil photo : WFTNPF, suivi d’un numéro (01 à 99) et de l’extension NIF. Vous pouvez renommer le fichier selon votre envie en sélectionnant [Changer nom de fichier].Chargez les fichiers de réglage stockés sur la carte mémoire comme suit. Utilisez également cette procédure lors du chargement des fichiers de réglage créés sur un ordinateur. Vérifiez que le fichier de réglage est sauvegardé dans le dossier indiqué à l’ouverture de la carte mémoire (à savoir, le répertoire racine).

Sélectionnez [Charger réglages].

Sélectionnez le fichier de réglage. X Sélectionnez un fichier de réglage correspondant à votre environnement réseau.

Chargez le fichier de réglage. X Les informations provenant du fichier de réglage sont chargées dans le numéro de réglages sélectionné. Chargement des réglages COPY53

Utilisation d’un média externe Un média externe en vente dans le commerce, raccordé via USB, peut être utilisé de la même façon qu’une carte CF ou SD. Vous pouvez également faire une copie de sauvegarde des images des cartes CF ou SD sur le média externe. Notez que le média externe doit satisfaire aux exigences suivantes. Utilisez le média conformément à la spécification de classe de stockage de masse USB. Utilisez un lecteur de disque dur externe à alimentation propre. Les lecteurs alimentés par le bus ne fonctionnent pas dans certaines situations. La zone de stockage principal des images doit être formatée avec un système de fichiers FAT16 ou FAT32. Utilisez un média avec une zone de stockage principal des images inférieure à 1 To (téraoctet) et 512 octets par secteur. N’utilisez pas de média externe équipé d’une fente de carte. COPY54 Avant de raccorder un média externe à l’émetteur, placez le commutateur d’alimentation de l’appareil photo sur <2>. Éteignez également le média externe s’il a sa propre source d’alimentation. Lors du raccordement d’un média externe, utilisez le câble USB fourni avec l’appareil photo. Le port USB de l’émetteur n’est pas connectable à chaud. Un câble USB ne peut pas être branché ou débranché à tout moment. Suivez les instructions données dans cette section pour brancher ou débrancher un câble USB.

Branchez le média externe dans le port USB. Ouvrez le cache-port et connectez le média externe. Ne connectez pas le média externe via un hub USB. Si le média externe a sa propre alimentation, allumez-le après l’avoir connecté.

Dans [Réglages WFT], sélectionnez [Connec. périph USB]. Si vous ne pensez pas utiliser un LAN sans fil ou câblé en même temps que le média externe, placez [Mode communication] sur [Déconnect.].

Sélectionnez [Stockage].

Sélectionnez [Connexion]. Connexion à un média externe COPY55 Connexion à un média externe

Utilisation d’un média externe

Sélectionnez [OK]. Les opérations de l’appareil photo comme la prise de vue, l’affichage du menu ou la lecture des images sont indisponibles jusqu’à ce que la connexion soit établie. Lorsque l’émetteur est raccordé à un média externe, le témoin < USB > s’allume en vert et un message s’affiche indiquant que la connexion a été établie. Lorsque le message de confirmation s’affiche, sélectionnez [OK]. X L’option de menu [Déconnex.] devient alors disponible. Sélectionnez cette option avant de débrancher le média externe. X Une fois sorti du menu, l’écran LCD arrière de l’appareil photo indique que le média externe est connecté. Le média externe ne peut pas être formaté à l’aide de l’appareil photo. Formatez-le avec un système de fichiers FAT16 ou FAT32 à l’aide de l’ordinateur. COPY56 Connexion à un média externe Avant de débrancher le média externe du port USB, sélectionnez toujours [Déconnex.] comme indiqué à l’étape 5. Suivez les instructions affichées pour mettre fin à la connexion. La connexion ne sera pas terminée si vous éteignez seulement l’appareil photo et le média externe. Si vous débranchez le média externe alors que la connexion est toujours active, rebranchez le média externe dans le port USB et suivez les étapes précédentes pour mettre fin à la connexion. Le média externe est alimenté par le biais du port USB de l’émetteur au besoin. Toutefois, dans certains cas, les lecteurs de disque dur externe peuvent ne pas fonctionner après la connexion. Gestion de l’alimentation Si vous ne pensez pas utiliser un LAN sans fil ou câblé en même temps que le média externe, placez [Mode communication] sur [Déconnect.]. La batterie de l’appareil photo s’épuise plus rapidement lorsque d’autres réglages que [Déconnect.] sont activés car l’économie d’énergie est désactivée. Le réglage de [Éco énergie] sur [Utiliser] permet d’arrêter automatiquement l’alimentation vers le média externe, ce qui préserve la batterie de l’appareil photo. L’alimentation est fournie à nouveau automatiquement pendant la prise de vue, lorsque les images capturées sont stockées. Débranchez le média externe du port USB Alimentation du média externe COPY57

Utilisation d’un média externe Les images peuvent être stockées sur un média externe connecté via USB de la même façon que sur les cartes CF et SD. Vous pouvez également configurer les réglages [Fonct. Enr.], [Enr./lecture] et [Dossier] (décrit ci-dessous) pour utiliser le média externe. Pour en savoir plus, reportez-vous au mode d’emploi de l’appareil photo (page 73). Sur l’onglet [5], sélectionnez [Sél. fonc Enr.+média/dossier]. X L’icône pour le média externe apparaît en regard des icônes pour les cartes CF et SD. Effectuez les réglages suivants au besoin. Pour en savoir plus sur l’utilisation de [Enr./lecture] avec un média externe, reportez-vous à la page suivante. Choix du média d’enregistrement pendant la prise de vue Même si le témoin < USB > clignote en vert brièvement lorsque l’appareil photo est redémarré ou se remet sous tension après extinction automatique, la prise de vue est encore possible. Toutes les images capturées à ce moment-là sont stockées temporairement dans la mémoire interne de l’appareil photo, puis enregistrées sur le média externe lorsque le témoin < USB > reste allumé en vert. COPY58 Choix du média d’enregistrement pendant la prise de vue Lorsque vous sélectionnez le média externe dans [Enr./lecture], l’écran [Sélec. loc. pour dossier DCIM] apparaît. Le dossier DCIM contient le dossier EOS1D, dossier de stockage des images. Pour créer le dossier DCIM dans le premier dossier affiché à l’ouverture du média externe (à savoir le répertoire racine), sélectionnez le réglage par défaut de [/]. Pour créer un autre dossier parent pour le dossier DCIM, sélectionnez [Créer dossier]. Un écran apparaît pour saisir le nom du dossier. Par défaut, le nom du dossier comprend la date actuelle (les deux derniers chiffres de l’année, plus le mois et le jour) et les numéros représentant l’ordre dans lequel le dossier a été créé, de 01 à

Saisissez toujours 8 caractères pour le nom du dossier. Pour savoir comment saisir le nom du dossier, reportez-vous à « Utilisation du clavier virtuel » (p.18). Réglage [Enr./lecture] COPY59

Utilisation d’un média externeLes images peuvent être copiées sur un média externe connecté via USB comme sur les cartes CF et SD.

Sur l’onglet [5], sélectionnez [Sél. fonc Enr.+média/dossier]. X L’icône pour le média externe apparaît en regard des icônes pour les cartes CF et SD.

Sélectionnez le média source dans [Enr./lecture]. Après la sélection, appuyez sur la touche <7> pour revenir à l’écran de menu.

Sur l’onglet [3], sélectionnez [Copie d’image(s)]. Pour les instructions suivantes, reportez-vous au mode d’emploi de l’appareil photo (page 125). Les opérations sont les mêmes que lorsque vous utilisez une carte CF ou SD, sauf que l’icône du média externe <u> s’affiche. Copie d’images COPY60 Les images stockées sur les cartes CF et SD peuvent être copiées sur un média externe.Initialement, les images capturées sont stockées dans le dossier DCIM des cartes CF ou SD. La sélection de [Sauvegarde média externe] fait une copie de sauvegarde de ce dossier DCIM sur le média externe.

Sur l’onglet [3], sélectionnez [Sauvegarde média externe].

Vérifiez l’espace libre sur le média. Assurez-vous qu’il y a plus d’espace disponible sur le média externe que l’espace utilisé sur la carte mémoire. Sil y a moins d’espace disponible sur le média externe, la copie de sauvegarde ne sera pas possible.

Sélectionnez la méthode de sauvegarde. Sélectionnez [Sauvegarde rapide] ou [Sauvegarde]. Copie de sauvegarde sur le média externe Vous pouvez également sauvegarder le dossier MISC, où sont stockées les instructions d’impression et de transfert. Le média externe ne peut pas être sauvegardé sur les cartes mémoire. Si la destination de sauvegarde comprend déjà un dossier de même numéro contenant des images de même numéro, [Sauter l’image et continuer], [Remplacer l’image existante] et [Annuler la sauvegarde] s’affichent. Sélectionnez la méthode de sauvegarde et appuyez sur <0>.

• [Sauter l’image et continuer] : Toutes les images sont sauvegardées à l’exception des images de même numéro que les images existantes
• [Remplacer l’image existante] : Toutes les images sont sauvegardées y compris les images de même numéro que les images existantes La prise de vue est impossible pendant la sauvegarde. Appuyez sur [Annuler] avant la prise de vue. COPY61 Copie de sauvegarde sur le média externe Utilisation d’un média externeUne méthode de sauvegarde simple est indiquée ci-dessous.

Sélectionnez [Sauvegarde rapide].

Sélectionnez la carte mémoire source.

Sélectionnez [Commencer].

Sélectionnez [OK]. X Le processus de sauvegarde est lancé. Lorsque le message indiquant la fin du processus s’affiche, sélectionnez [OK]. Sauvegarde rapide COPY62 Copie de sauvegarde sur le média externe Où est stocké le dossier DCIM Le dossier DCIM est stocké dans un répertoire indiqué par un chemin de fichier du type [u/07031902/]. Le nom du dossier de destination comprend la date actuelle (les deux derniers chiffres de l’année, plus le mois et le jour) et les numéros représentant l’ordre dans lequel le dossier a été créé, de 01 à 99. Dans l’exemple de gauche, le dossier affiché à l’ouverture du média externe (à savoir le répertoire racine) est nommé 07031902. Le dossier DCIM est stocké dans ce dossier. Il s’agit également du nom de dossier de destination affiché lorsque vous utilisez l’option [Sauvegarde] régulière. Sélectionnez la [Sauvegarde] régulière pour créer ou utiliser un dossier de votre choix comme dossier parent du dossier DCIM. Vous pouvez nommer ce dossier comme vous le souhaitez. Les autres fonctions pour cette méthode de sauvegarde sont identiques à celles de la [Sauvegarde rapide].

Sélectionnez [Sauvegarde].

Sélectionnez la carte mémoire source.

Sélectionnez [Location DCIM]. Sauvegarde COPY63 Copie de sauvegarde sur le média externe

Utilisation d’un média externe

Sélectionnez [Créer dossier].

Entrez le [Nom de dossier]. Saisissez toujours 8 caractères pour le nom du dossier. Pour savoir comment saisir le nom du dossier, reportez-vous à « Utilisation du clavier virtuel » (p.18).

Sélectionnez [Commencer].

Sélectionnez [OK]. X Le processus de sauvegarde est lancé. Lorsque le message indiquant la fin du processus s’affiche, sélectionnez [OK]. COPY64 Copie de sauvegarde sur le média externe La pochette du média externe fournie peut contenir des disques durs portables de 120 x 75 x 15 mm / 4,72 x 2,95 x 0,59 po. Pochette du média externe COPY65

Utilisation de périphériques GPS Les périphériques GPS en vente dans le commerce connectés via USB peuvent obtenir des informations, comprenant la latitude, longitude, altitude et la date et l’heure de prise de vue, et les ajouter aux images. Ces informations supplémentaires peuvent être vérifiées sur l’appareil photo ainsi qu’avec un logiciel de mappage compatible GPS. Vous pouvez utiliser l’émetteur avec les périphériques GPS de la série Garmin GPSMAP ou eTrex ou Magellan eXplorist, générant des données au format NMEA 0183 Ver. 2.0.1, ainsi qu’avec certains périphériques générant des données au protocole Garmin (à partir d’août 2008). Pour obtenir une liste précise des périphériques GPS compatibles, renseignez-vous auprès du Service Après-Vente Canon. Reportez-vous au mode d’emploi du périphérique ou prenez contact avec le fabricant pour en savoir plus sur le périphérique GPS. COPY66 Éteignez le périphérique GPS et l’appareil photo avant de les connecter. Lors du raccordement de périphériques GPS, utilisez le câble USB fourni avec l’appareil photo. Le port USB de l’émetteur n’est pas connectable à chaud. Un câble USB ne peut pas être branché ou débranché à tout moment. Suivez les instructions données dans cette section pour brancher ou débrancher un câble USB.

Branchez le périphérique GPS dans le port USB. Ouvrez le cache-port et connectez le périphérique GPS. Ne connectez pas le périphérique GPS via un hub USB. N’allumez le périphérique GPS qu’à partir de l’étape 5.

Dans [Réglages WFT], sélectionnez [Connec. périph USB]. Si vous ne pensez pas utiliser un LAN sans fil ou câblé en même temps que le périphérique GPS, placez [Mode communication] sur [Déconnect.].

Sélectionnez [Connexion]. Connexion de périphérique GPS COPY67 Connexion de périphérique GPS

Utilisation de périphériques GPS

Sélectionnez [OK]. Après avoir sélectionné [

], allumez le périphérique GPS. La connexion avec le périphérique GPS peut nécessiter quelques minutes pour s’établir. Les opérations de l’appareil photo comme la prise de vue, l’affichage du menu ou la lecture des images sont indisponibles jusqu’à ce que la connexion soit établie. Lorsque l’émetteur est raccordé à un périphérique GPS, le témoin < USB > de l’émetteur s’allume en vert et un message s’affiche indiquant que la connexion a été établie. Lorsque le message de confirmation s’affiche, sélectionnez [OK]. X L’option de menu [Déconnex.] devient alors disponible. Sélectionnez cette option avant de débrancher le périphérique GPS.

Prenez la photo. Assurez-vous que le témoin < USB > de l’émetteur s’allume en vert avant de prendre des photos. Si le témoin < USB > ne s’allume pas en vert lors de la prise de vue, les données GPS correctes ne seront pas ajoutées aux images.

Vérifiez les données GPS. Visionnez une image. Appuyez sur la touche <6> pour afficher l’écran d’information sur la prise de vue avec les données GPS. De haut en bas : latitude, longitude, altitude et temps universel coordonnéLa date et l’heure indiquées correspondent au temps universel coordonné (UTC) tel qu’il est obtenu par le périphérique GPS, et est presque identique au temps moyen de Greenwhich (GMT). Dans certains cas, la date et l’heure de la zone spécifiée sur le périphérique GPS sont indiquées. Si l’appareil photo est redémarré ou se remet sous tension après extinction automatique, ne prenez pas de photo avant que le témoin < USB > reste allumé en vert. Si vous prenez des photos alors que le témoin clignote, les informations GPS correctes peuvent ne pas être ajoutées aux images. COPY68 Connexion de périphérique GPS Avant de débrancher le périphérique GPS du port USB, sélectionnez toujours [Déconnex.] comme indiqué à l’étape 5. Suivez les instructions affichées pour mettre fin à la connexion. La connexion ne sera pas terminée si vous éteignez seulement l’appareil photo et le périphérique GPS. Si vous débranchez le périphérique GPS alors que la connexion est toujours active, rebranchez le périphérique GPS dans le port USB et suivez les étapes précédentes pour mettre fin à la connexion. Si vous ne pensez pas utiliser un LAN sans fil ou câblé en même temps que le périphérique GPS, placez [Mode communication] sur [Déconnect.]. La batterie de l’appareil photo s’épuise plus rapidement lorsque d’autres réglages que [Déconnect.] sont activés car l’économie d’énergie est désactivée. Déconnexion du périphérique GPS du port USB Gestion de l’alimentation COPY69

Guide de dépannage COPY70 Si des erreurs de l’émetteur s’affichent sur l’écran LCD de l’appareil photo, reportez-vous aux exemples de mesure corrective donnés dans cette section pour éliminer la cause de l’erreur. Cliquez sur le numéro de l’erreur dans le tableau suivant pour accéder à la page correspondante. En réponse aux messages d’erreur 11 (p.71) 12 (p.71) 21 (p.71) 22 (p.72) 23 (p.72) 24 (p.73) 25 (p.74) 26 (p.74) 31 (p.75) 32 (p.75) 33 (p.75) 34 (p.75) 41 (p.76) 42 (p.77) 43 (p.77) 44 (p.77) 45 (p.78) 46 (p.78) 47 (p.79) 61 (p.79) 62 (p.80) 63 (p.80) 64 (p.80) 65 (p.81) 66 (p.81) 67 (p.81) 81 (p.82) 99 (p.82) COPY71 En réponse aux messages d’erreur

Guide de dépannage Le logiciel d’association fonctionne-t-il ? X Lancez le logiciel d’association et suivez les instructions pour rétablir la connexion. (p.34) L’émetteur et le périphérique LAN sans fil sont-ils configurés avec la même clé d’encryptage pour l’authentification ? X Cette erreur se produit si les clés d’encryptage ne correspondent pas lorsque la méthode d’authentification pour l’encryptage est [Système ouvert]. Ce réglage respectant la casse, vérifiez les caractères majuscules et minuscules. Assurez-vous que la clé d’encryptage correcte pour l’authentification a été saisie sur l’émetteur. (p.15) L’ordinateur de destination et le périphérique LAN sans fil sont-ils allumés ? X Allumez l’ordinateur de destination et le périphérique LAN sans fil. Points à vérifier sur l’émetteur Sur l’émetteur, le réglage du réseau est [Réglage auto] ou le réglage de l’adresse IP est [Assigné auto]. L’erreur se produit-elle avec ces réglages ? X Si un serveur DHCP n’est pas utilisé, placez le réglage de réseau de l’émetteur sur [Réglage manuel] et le réglage de l’adresse IP sur [Réglage manuel]. (p.16) Points à vérifier sur le serveur DHCP Le serveur DHCP est-il allumé ? X Allumez le serveur DHCP. Y a-t-il assez d’adresses à assigner par le serveur DHCP ? X Augmentez le nombre d’adresses assignées par le serveur DHCP. X Retirez les adresses assignées aux périphériques par le serveur DHCP du réseau pour diminuer le nombre d’adresses utilisées. Le serveur DHCP fonctionne-t-il correctement ? X Vérifiez les réglages du serveur DHCP pour vous assurer qu’il fonctionne correctement comme serveur DHCP. X Demandez éventuellement à l’administrateur de réseau de garantir que le serveur DHCP est disponible. 11 : Connexion cible non trouvée 12 : Connexion cible non trouvée 21 : Pas d’adresse assignée par le serveur DHCP En réponse aux messages d’erreur 21 à 26 Vérifiez également les points suivants pour répondre aux erreurs numérotées de 21 à 26. L’émetteur et le périphérique LAN sans fil sont-ils configurés avec la même clé d’encryptage pour l’authentification ? X Cette erreur se produit si les clés d’encryptage ne correspondent pas lorsque la méthode d’authentification pour l’encryptage est [Système ouvert]. Ce réglage respectant la casse, vérifiez les caractères majuscules et minuscules. Assurez-vous que la clé d’encryptage correcte pour l’authentification a été correctement saisie sur l’émetteur. (p.15) COPY72 En réponse aux messages d’erreur Points à vérifier sur l’émetteur Sur l’émetteur, le réglage de l’adresse DNS est [Assigné auto] ou [Réglage manuel]. L’erreur se produit-elle avec ces réglages ? X Si un serveur DNS n’est pas utilisé, placez le réglage de l’adresse DNS de l’émetteur sur [Désactivé]. (p.16) Sur l’émetteur, le réglage de l’adresse IP du serveur DNS correspond-elle à l’adresse actuelle du serveur ? X Configurez l’adresse IP sur l’émetteur pour qu’elle corresponde à l’adresse actuelle du serveur DNS. (p.16, 84) Points à vérifier sur le serveur DNS Le serveur DNS est-il allumé ? X Allumez le serveur DNS. Les réglages du serveur DNS pour les adresses IP et les noms correspondants sont-ils corrects ? X Sur le serveur DNS, assurez-vous que les adresses IP et les noms correspondants ont été correctement saisis. Le serveur DNS fonctionne-t-il correctement ? X Vérifiez les réglages du serveur DNS pour vous assurer qu’il fonctionne correctement comme serveur DNS. X Demandez éventuellement à l’administrateur de réseau de garantir que le serveur DNS est disponible. Points à vérifier sur l’ensemble du réseau Votre réseau comprend-il un routeur ou un dispositif similaire servant de passerelle ? X Demandez éventuellement à l’administrateur de réseau l’adresse de la passerelle du réseau et entrez-la sur l’émetteur. (p.16, 84) X Assurez-vous que le réglage de l’adresse de la passerelle a été correctement saisi sur tous les périphériques du réseau, y compris l’émetteur. Points à vérifier sur l’émetteur Un autre périphérique sur le réseau de l’émetteur utilise-t-il la même adresse IP que l’émetteur ? X Changez l’adresse IP de l’émetteur pour éviter d’utiliser la même adresse que sur l’autre périphérique sur le réseau. Ou encore, changez l’adresse IP du périphérique comportant une adresse dupliquée. X Dans un environnement réseau avec serveur DHCP, si le réglage de l’adresse IP de l’émetteur est [Réglage manuel], changez-le pour [Assigné auto]. (p.16) 22 : Pas de réponse du serveur DNS 23 : Dupliquer l’adresse IP COPY73 En réponse aux messages d’erreur

Guide de dépannage Points à vérifier sur l’émetteur Le réglage du serveur proxy de l’émetteur est [Utiliser]. L’erreur se produit-elle avec ce réglage ? X Si un serveur proxy n’est pas utilisé, placez le réglage du serveur proxy de l’émetteur sur [Pas util]. (p.20) Les réglages [Réglage adresse] et [N° de port] de l’émetteur correspondent-ils à ceux du serveur proxy ? X Configurez l’adresse du serveur proxy et le numéro de port de l’émetteur pour qu’ils correspondent à ceux du serveur proxy. (p.20) Dans les réglages [Serveur Proxy] de l’émetteur, avez-vous seulement saisi le [Nom serveur] ? X Si le réglage [Adresse] du serveur proxy n’est pas configuré sur l’émetteur, spécifiez-le en même temps que l’adresse du serveur DNS. (p.16) Assurez-vous que le nom de serveur et le numéro de port pour le serveur proxy ont été correctement saisis. (p.20) Points à vérifier sur le serveur proxy Le serveur proxy est-il allumé ? X Allumez le serveur proxy. Le serveur proxy fonctionne-t-il correctement ? X Vérifiez les réglages du serveur proxy pour vous assurer qu’il fonctionne correctement comme serveur proxy. X Demandez éventuellement à l’administrateur de réseau l’adresse du serveur proxy ou le nom de serveur et le numéro de port et entrez-les sur l’émetteur. Points à vérifier sur l’ensemble du réseau Votre réseau comprend-il un routeur ou un dispositif similaire servant de passerelle ? X Demandez éventuellement à l’administrateur de réseau l’adresse de la passerelle du réseau et entrez-la sur l’émetteur. X Assurez-vous que le réglage de l’adresse de la passerelle a été correctement saisi sur tous les périphériques du réseau, y compris l’émetteur. 24 : Pas de réponse du serveur proxy COPY74 En réponse aux messages d’erreur Un autre périphérique sur le réseau de l’émetteur utilise-t-il la même adresse IP que l’émetteur ? X Cette erreur se produit si l’émetteur est connecté sur un réseau où un autre périphérique se connecte à la suite avec la même adresse IP. Changez l’adresse IP de l’émetteur pour éviter d’utiliser la même adresse que sur l’autre périphérique sur le réseau. Ou encore, changez l’adresse IP du périphérique comportant une adresse dupliquée. Points à vérifier sur l’émetteur Sur l’émetteur, le réglage du réseau est [Réglage auto]. L’erreur se produit-elle avec ce réglage ? X Si un serveur DHCP n’est pas utilisé, placez le réglage de réseau de l’émetteur sur [Réglage manuel]. (p.16) Points à vérifier sur le serveur DHCP Le serveur DHCP est-il allumé ? X Allumez le serveur DHCP. Les réglages du serveur DHCP pour les adresses IP et les noms correspondants sont-ils corrects ? X Sur le serveur DHCP, assurez-vous que les adresses IP et les noms correspondants ont été correctement saisis. Le serveur DHCP fonctionne-t-il correctement ? X Vérifiez les réglages du serveur DHCP pour vous assurer qu’il fonctionne correctement comme serveur DHCP. X Demandez éventuellement à l’administrateur de réseau de garantir que le serveur DHCP est disponible. Points à vérifier sur l’ensemble du réseau Votre réseau comprend-il un routeur ou un dispositif similaire servant de passerelle ? X Demandez éventuellement à l’administrateur de réseau l’adresse de la passerelle du réseau et entrez-la sur l’émetteur. (p.16) X Assurez-vous que le réglage de l’adresse de la passerelle a été correctement saisi sur tous les périphériques du réseau, y compris l’émetteur. 25 : Un autre terminal possède la même adresse IP 26 : Pas de réponse du serveur DHCP COPY75 En réponse aux messages d’erreur

Guide de dépannage Le câble USB est-il débranché ? X Après avoir branché le câble USB, sélectionnez [Connec. périph USB] dans [Réglages WFT] et reconnectez le périphérique. Le périphérique USB est-il allumé ? X Allumez le périphérique USB. Ensuite, toujours dans [Réglages WFT], sélectionnez [Connec. périph USB] et reconnectez le périphérique. Avez-vous connecté un périphérique USB autre qu’un média externe ou qu’un périphérique GPS ? X Ne connectez qu’un média externe ou un périphérique GPS. Le périphérique est incompatible avec l’émetteur. X Les médias externes équipés de fentes de carte intégrées ne sont pas compatibles. De la même façon, les lecteurs de carte USB ne peuvent pas être utilisés. Le média externe est-il formaté avec un système de fichiers FAT16 ou FAT32 ? X Formatez-le avec un système de fichiers FAT16 ou FAT32 à l’aide de l’ordinateur. Le périphérique GPS est incompatible avec l’émetteur. X Pour les périphériques GPS, nous recommandons ceux dont la compatibilité a été vérifiée par Canon. Il y a un problème avec le média externe. X Connectez le média externe sur un ordinateur et confirmez qu’il fonctionne correctement. Avez-vous connecté un périphérique USB autre qu’un média externe ou qu’un périphérique GPS ? X Ne connectez qu’un média externe ou un périphérique GPS. 31 : Connexion USB interrompue 32 : Périph USB incompatible 33 : Erreur périph USB 34 : Connex. périph USB imposs. COPY76 En réponse aux messages d’erreur Points à vérifier sur l’émetteur Sur l’émetteur, le réglage de l’adresse IP du serveur FTP correspond-elle à l’adresse actuelle du serveur ? X Configurez l’adresse IP sur l’émetteur pour qu’elle corresponde à l’adresse actuelle du serveur FTP. (p.20) L’émetteur et le périphérique LAN sans fil sont-ils configurés avec la même clé d’encryptage pour l’authentification ? X Cette erreur se produit si les clés d’encryptage ne correspondent pas lorsque la méthode d’authentification pour l’encryptage est [Système ouvert]. Ce réglage respectant la casse, vérifiez les caractères majuscules et minuscules. Assurez-vous que la clé d’encryptage correcte pour l’authentification a été saisie sur l’émetteur. (p.15) Sur l’émetteur, le [Réglage numéro de port] pour le serveur FTP correspond-il au numéro de port actuel du serveur FTP ? X Configurez le même numéro de port (généralement 21) sur l’émetteur et le serveur FTP. Configurez le numéro du port sur l’émetteur pour qu’il corresponde au numéro de port actuel du serveur FTP. (p.20) Si seul le [Nom serveur] du serveur FTP est configuré sur l’émetteur, les réglages du serveur DNS sont-ils terminés ? X Si le réglage [Adresse] du serveur FTP n’est pas configuré sur l’émetteur, autorisez l’utilisation du serveur DNS sur l’émetteur et entrez son adresse. (p.16) Assurez-vous que le nom du serveur FTP a été correctement saisi. (p.20) Points à vérifier sur le serveur FTP Le serveur FTP fonctionne-t-il correctement ? X Configurez correctement l’ordinateur pour qu’il fonctionne comme un serveur FTP. X Demandez éventuellement à l’administrateur de réseau l’adresse du serveur FTP et le numéro de port et entrez-les sur l’émetteur. Le serveur FTP est-il allumé ? X Allumez le serveur FTP. Il se peut que le serveur ait été éteint en raison du mode d’économie d’énergie. Sur l’émetteur, le réglage de l’adresse IP du serveur FTP (dans [Adresse]) correspond-elle à l’adresse actuelle du serveur ? X Configurez l’adresse IP sur l’émetteur pour qu’elle corresponde à l’adresse actuelle du serveur FTP. (p.20) Un pare-feu ou un autre logiciel de sécurité est-il activé ? X Certains logiciels de sécurité utilisent un pare-feu pour restreindre l’accès au serveur FTP. Modifiez les réglages du pare-feu pour permettre l’accès au serveur FTP. X Vous pourrez être en mesure d’accéder au serveur FTP en plaçant [Mode passif] sur [Oui] sur l’émetteur. (p.50) 41 : Connexion au serveur FTP impossible COPY77 En réponse aux messages d’erreur

Guide de dépannage Vous connectez-vous au serveur FTP par le biais d’un routeur haut débit ? X Certains routeurs haut débit utilisent un pare-feu pour restreindre l’accès au serveur FTP. Modifiez les réglages du pare-feu pour permettre l’accès au serveur FTP. X Vous pourrez être en mesure d’accéder au serveur FTP en plaçant [Mode passif] sur [Oui] sur l’émetteur. (p.50) Si vous utilisez Windows XP Service Pack 2, l’accès au serveur FTP est-il bloqué par le [Pare-feu Windows] ? X Modifiez les réglages du pare-feu Windows pour permettre l’accès au serveur FTP. Points à vérifier sur l’ensemble du réseau Votre réseau comprend-il un routeur ou un dispositif similaire servant de passerelle ? X Demandez éventuellement à l’administrateur de réseau l’adresse de la passerelle du réseau et entrez-la sur l’émetteur. (p.16) X Assurez-vous que le réglage de l’adresse de la passerelle a été correctement saisi sur tous les périphériques du réseau, y compris l’émetteur. Points à vérifier sur le serveur FTP Le serveur FTP est-il configuré pour restreindre l’accès à certaines adresses IP uniquement ? X Modifiez les réglages du serveur FTP pour permettre l’accès à partir de l’[Adresse IP] configurée sur l’émetteur dans les réglages TCP/IP. Points à vérifier sur le serveur FTP Avez-vous dépassé le nombre maximum de connexions au serveur FTP autorisé ? X Débranchez certains périphériques réseau du serveur FTP ou augmentez le nombre maximum de connexions autorisé. Cette erreur se produit si l’émetteur ne peut pas se déconnecter du serveur FTP pour une raison quelconque. X Redémarrez le serveur FTP et l’appareil photo. 42 : Connexion rejetée par le serveur FTP 43 : Connexion au serveur FTP impossible. Erreur de code provenant du serveur. 44 : Déconnexion du serveur FTP impossible. Erreur de code provenant du serveur. COPY78 En réponse aux messages d’erreur Points à vérifier sur l’émetteur Sur l’émetteur, le [Nom d’utilisateur] a-t-il été saisi correctement ? X Vérifiez le nom d’utilisateur pour accéder au serveur FTP. Ce réglage respectant la casse, vérifiez les caractères majuscules et minuscules. Assurez-vous que le nom d’utilisateur correct a été saisi sur l’émetteur. (p.21) Sur l’émetteur, le [Mot de passe utilis.] a-t-il été saisi correctement ? X Si le mot de passe utilisateur est configuré sur le serveur FTP, vérifiez les caractères majuscules et minuscules pour vous assurer que le mot de passe sur l’émetteur lui correspond. (p.21) Points à vérifier sur le serveur FTP Les droits d’utilisateur pour le serveur FTP autorisent-ils la lecture, écriture et l’accès ? X Configurez les droits d’utilisateur du serveur FTP pour autoriser la lecture, écriture et l’accès. Le nom du dossier spécifié comme destination de transfert sur le serveur FTP comporte-t-il des caractères ASCII (p.18) ? X Utilisez toujours des caractères ASCII pour le nom du dossier. Points à vérifier sur le serveur FTP La connexion a été terminée par le serveur FTP. X Redémarrez le serveur FTP. Les droits d’utilisateur pour le serveur FTP autorisent-ils la lecture, écriture et l’accès ? X Configurez les droits d’utilisateur du serveur FTP pour autoriser la lecture, écriture et l’accès. Les droits d’utilisateur autorisent-ils l’accès au dossier de destination sur le serveur FTP ? X Configurez les droits d’utilisateur pour accéder au dossier de destination sur le serveur FTP et permettre la sauvegarde des images de l’émetteur. Le serveur FTP est-il allumé ? X Allumez le serveur FTP. Il se peut que le serveur ait été éteint en raison du mode d’économie d’énergie. Le disque dur du serveur FTP est-il saturé ? X Augmentez l’espace disponible sur le disque dur. 45 : Identification impossible sur le serveur FTP. Erreur de code provenant du serveur. 46 : Erreur de code provenant du serveur pour la session de données COPY79 En réponse aux messages d’erreur

Guide de dépannage Cette erreur se produit si, pour une raison quelconque, l’émetteur ne peut pas recevoir la confirmation du serveur FTP une fois le transfert de fichier d’images terminé. X Redémarrez le serveur FTP et l’appareil photo, puis envoyez à nouveau les images. Y a-t-il des obstacles bloquant la ligne de vue entre l’émetteur et l’antenne du périphérique LAN sans fil ? X Déplacez l’antenne sur une position clairement visible du point de vue de l’émetteur. (p.83) Points à vérifier sur l’émetteur Sur l’émetteur, le réglage SSID correspond-il à celui du périphérique LAN sans fil ? X Vérifiez le SSID sur le périphérique LAN sans fil et configurez le même SSID sur l’émetteur. (p.14) Points à vérifier sur le périphérique LAN sans fil Le périphérique LAN sans fil est-il allumé ? X Allumez le périphérique LAN sans fil. Sur les périphériques LAN sans fil compatibles IEEE 802.11a, les réglages du périphérique sont-ils verrouillés sur IEEE 802.11a ? X Configurez le périphérique LAN sans fil pour autoriser l’accès via IEEE 802.11b et g. Si vous filtrez par adresse MAC, avez-vous enregistré l’adresse MAC de l’émetteur sur le périphérique LAN sans fil ? X Enregistrez l’adresse MAC de l’émetteur (p.48) sur le périphérique LAN sans fil. 47 : Fin de transfert de fichier-image non confirmée par le serveur FTP 61 : Terminal avec même SSID de LAN sans fil non trouvé COPY80 En réponse aux messages d’erreur Points à vérifier sur l’émetteur L’émetteur est-il configuré pour la communication en mode infrastructure ? X Configurez l’émetteur pour la communication en mode ad hoc. Points à vérifier sur le périphérique LAN sans fil Y a-t-il un périphérique LAN sans fil à proximité pour la communication ad hoc ? X Préparez un périphérique LAN sans fil pour la communication ad hoc à proximité de l’émetteur. L’émetteur et le périphérique LAN sans fil sont-ils configurés avec la même méthode d’authentification ? X L’émetteur prend en charge les méthodes suivantes d’authentification : [Système ouvert], [Clé partagée], [WPA-PSK], et [WPA2-PSK]. (p.14) X Lors de l’utilisation d’une carte AirPort pour la communication en mode infrastructure, [Système ouvert] n’est pas pris en charge. Configurez une [Clé partagée] sur l’émetteur. (p.14) L’émetteur et le périphérique LAN sans fil sont-ils configurés avec la même clé d’encryptage pour l’authentification ? X Ce réglage respectant la casse, vérifiez les caractères majuscules et minuscules. Assurez-vous que la clé d’encryptage correcte pour l’authentification a été saisie sur l’émetteur et le périphérique LAN sans fil. (p.15) Si vous filtrez par adresse MAC, avez-vous enregistré l’adresse MAC de l’émetteur sur le périphérique LAN sans fil ? X Enregistrez l’adresse MAC de l’émetteur (p.48) sur le périphérique LAN sans fil. L’émetteur et le périphérique LAN sans fil sont-ils configurés pour la même méthode d’encryptage ? X L’émetteur prend en charge les méthodes suivantes d’encryptage : [WEP], [TKIP] et [AES]. (p.14) Si vous filtrez par adresse MAC, avez-vous enregistré l’adresse MAC de l’émetteur sur le périphérique LAN sans fil ? X Enregistrez l’adresse MAC de l’émetteur (p.48) sur le périphérique LAN sans fil. 62 : Pas de réponse du terminal LAN sans fil 63 : Échec de l’authentification LAN sans fil 64 : Connexion au terminal LAN sans fil impossible COPY81 En réponse aux messages d’erreur

Guide de dépannage Y a-t-il des obstacles bloquant la ligne de vue entre l’émetteur et l’antenne du périphérique LAN sans fil ? X Déplacez l’antenne sur une position clairement visible du point de vue de l’émetteur. (p.83) La connexion LAN sans fil a été perdue, pour une raison quelconque, et elle n’a pas pu être rétablie. X Voici quelques unes des raisons possibles : accès excessif au périphérique LAN sans fil d’autres terminaux, un four à micro-ondes est utilisé à proximité ou mauvais temps. (p.83) L’émetteur et le périphérique LAN sans fil sont-ils configurés avec la même clé d’encryptage pour l’authentification ? X Ce réglage respectant la casse, vérifiez les caractères majuscules et minuscules. Assurez-vous que la clé d’encryptage correcte pour l’authentification a été saisie sur l’émetteur et le périphérique LAN sans fil. (p.15) Notez que si la méthode d’authentification est [Système ouvert], une erreur 41 (« Connexion au serveur FTP impossible ») s’affiche. L’émetteur et le périphérique LAN sans fil sont-ils configurés pour la même méthode d’encryptage ? X L’émetteur prend en charge les méthodes suivantes d’encryptage : [WEP], [TKIP] et [AES]. (p.14) Si vous filtrez par adresse MAC, avez-vous enregistré l’adresse MAC de l’émetteur sur le périphérique LAN sans fil ? X Enregistrez l’adresse MAC de l’émetteur (p.48) sur le périphérique LAN sans fil. 65 : Connexion LAN sans fil perdue 66 : Clé d’encryptage du LAN sans fil incorrecte 67 : Méthode d’encryptage du LAN sans fil incorrecte COPY82 En réponse aux messages d’erreur Le câble LAN est-il bien branché ? X Rebranchez le câble LAN entre l’émetteur et le serveur. Le câble est peut être abîmé. Essayez d’utiliser un autre câble pour brancher les périphériques. Le hub ou le routeur est-il allumé ? X Allumez le hub ou le routeur. Le serveur est-il allumé ? X Allumez le serveur. Il se peut que le serveur ait été éteint en raison du mode d’économie d’énergie. Un autre problème s’est produit, identifié par un numéro d’erreur autre que 11 à 81. X Redémarrez l’appareil photo. 81 : Connexion LAN câblée perdue 99 : Autre erreur COPY83

Guide de dépannageLorsque vous utilisez l’émetteur avec un LAN sans fil, essayez les mesures correctives suivantes si le débit de transmission baisse, la connexion est perdue ou un autre problème se produit. Lorsque vous utilisez l’émetteur à l’intérieur, installez le périphérique LAN sans fil dans la pièce où vous prenez les photos. Installez le périphérique LAN sans fil plus haut que l’émetteur. Installez-le de sorte qu’aucune personne ou objet ne s’insère entre le périphérique et l’appareil photo. Installez le périphérique aussi près que possible de l’appareil photo. En particulier, notez que si vous l’utilisez à l’extérieur par mauvais temps, la pluie peut absorber les ondes radio et perturber la connexion. Si le débit de transmission sur un LAN sans fil baisse en raison d’interférence des dispositifs électroniques suivants, passer sur un LAN câblé peut résoudre le problème. L’émetteur communique sur des LAN sans fil en utilisant des ondes radio dans la bande 2,4 GHz. Pour cette raison, le débit de transmission sur LAN sans fil peut baisser à proximité de fours à micro-ondes, téléphones sans fil, microphones ou appareils similaires opérant sur la même bande fréquence. Si un périphérique LAN sans fil sur la même bande fréquence que l’émetteur est utilisé à proximité, le débit de transmission du LAN sans fil peut baisser. Si plusieurs émetteurs sont connectés sur un seul périphérique LAN sans fil, veillez à ne pas utiliser les mêmes adresses IP pour l’appareil photo. Notez que le débit de transmission baisse lorsque plusieurs émetteurs accèdent à un seul périphérique LAN sans fil. Pour réduire les interférences des ondes radio lors de l’utilisation de plusieurs émetteurs et des périphériques LAN sans fil dans la même zone, il est recommandé de ne pas utiliser plus de trois groupes de périphériques. Dans ce cas, laissez un écart de quatre canaux entre chaque canal du LAN sans fil. Par exemple, utilisez les canaux 1, 6 et 11 ou les canaux 2, 7 et 12 ou les canaux 3, 8 et 13. Les ondes radio du LAN sans fil peuvent être facilement interceptées. Pour cette raison, nous recommandons d’activer la communication cryptée dans les réglages du périphérique LAN sans fil. Remarques sur le LAN sans fil Installation du périphérique LAN sans fil et position de l’antenne Dispositifs électroniques à proximité Utilisation de plusieurs émetteurs Sécurité COPY84 Cliquez sur le bouton [Démarrer] de Windows [Tous les Programmes] [Accessoires] [Invìte de commandes]. Tapez ipconfig/all et appuyez sur la touche < Entrée

L’adresse IP attribuée à l’ordinateur s’affiche, ainsi que le masque de sous-réseau, la passerelle et les informations sur le serveur DNS. Pour éviter d’utiliser la même adresse IP pour l’ordinateur et les autres périphériques sur le réseau lors de la configuration de l’adresse IP attribuée à l’appareil photo (page 16), modifiez les chiffres de droite ici. Sous Mac OS X, ouvrez l’application [Terminal], tapez ifconfig -a, et appuyez sur la touche

Return >. L’adresse IP attribuée à l’ordinateur est indiquée dans la rubrique [en0] par [inet], au format ***.***.***.***. Pour éviter d’utiliser la même adresse IP pour l’ordinateur et les autres périphériques sur le réseau lors de la configuration de l’adresse IP attribuée à l’appareil photo (page 16), modifiez les chiffres de droite ici.

• Pour en savoir plus sur l’application [Terminal], reportez-vous à l’aide de Mac OS X. Vérification des réglages du réseau Windows Macintosh COPY85

Référence COPY86 Vous pouvez configurer les réglages du LAN sans fil ou câblé en utilisant le logiciel fourni avec l’appareil photo, WFT Utility. Ceci s’avère pratique si vous souhaitez créer un fichier de réglages LAN sans fil ou câblé lorsque l’appareil photo et l’émetteur sont à proximité. WFT Utility vous permet également de créer des légendes à ajouter aux images avant le transfert via FTP. Lancez WFT Utility à partir du logiciel EOS Utility. Dans EOS Utility, accédez à [Accessoires] pour lancer WFT Utility. Cliquez sur les onglets [TCP/IP], [FTP] et [LAN sans fil] pour l’émetteur et effectuez les réglages nécessaires à la connexion sur un LAN sans fil ou câblé. Les réglages disponibles ici sont identiques aux réglages sur l’appareil photo, avec en plus les réglages pour la création de légendes. WFT Utility (Logiciel) Lancement de WFT Utility Utilisation des réglages LAN sans fil ou câblé COPY87 WFT Utility (Logiciel)

Référence Lorsque vous paramétrez le canal du LAN sans fil sur l’onglet [LAN sans fil], sélectionnez en premier [WFT-E2] ou [WFT-E2A]. Le WFT- E2 prend en charge 13 canaux et le WFT-E2A 11 canaux. Gardez à l’esprit que le WFT-E2A ne peut pas être utilisé sur les canaux 12 et 13 à la différence du [WFT-E2]. Les fichiers de réglages peuvent être utilisés comme suit. Réglage du canal du LAN sans fil Fichiers de réglages du LAN sans fil ou câblé OuvrirOuvrez un fichier de réglages sauvegardé sur l’ordinateur ou la carte mémoire. EnregistrerSauvegardez le fichier de réglages sur l’ordinateur ou une carte mémoire. Le [Nom de réglages] est utilisé comme nom de fichier. Pour savoir comment appliquer un fichier de réglages d’une carte mémoire sur l’appareil photo, reportez-vous à la page 52. Appliquer les réglages à l’appareil photoAppliquez le fichier de réglages à l’appareil photo. L’appareil photo et l’ordinateur doivent être connectés à l’aide d’un câble USB. Charger les réglages à partir de l’appareil photoChargez un fichier de réglages sur l’ordinateur. L’appareil photo et l’ordinateur doivent être connectés à l’aide d’un câble USB. COPY88 Suivez ces étapes pour créer des légendes et enregistrez-les sur l’appareil photo comme expliqué dans la section « Ajout d’une légende avant le transfert » (p.25). Lorsque vous créez et enregistrez des légendes, utilisez un ordinateur sur lequel EOS Utility est installé.Avant de commencer, fixez l’émetteur sur l’appareil photo et utilisez le câble USB fourni avec l’appareil photo pour connecter l’appareil à l’ordinateur. Pour savoir comment connecter l’appareil photo à l’ordinateur avec le câble USB et comment lancer EOS Utility, reportez- vous au mode d’emploi du logiciel (PDF) accompagnant l’appareil photo. Notez que les légendes ne peuvent pas être créées pour les appareils photo sur lesquels un émetteur n’est pas fixé.

Lancez EOS Utility et sélectionnez [Paramètres d’appareil photo/Prise de vue à distance]. X L’écran de paramétrage de l’appareil photo/capture à distance apparaît.

Sur l’onglet [ ], sélectionnez [Légende WFT]. X L’écran pour la création de légende apparaît. Pour obtenir des données de légende stockées sur l’appareil photo, sélectionnez [Charger paramètres].

Entrez la ou les légendes. Entrez jusqu’à 31 caractères (au format ASCII).

Enregistrez les légendes sur l’appareil photo. Sélectionnez [Appliquer à l’appareil photo] pour enregistrer les nouvelles légendes sur l’appareil photo. Création et enregistrement de légendes COPY89

Référence Type Type : Accessoire de transfert d’images compatibles avec LAN sans fil IEEE 802.11b/g et Ethernet (LAN câblé). Peut être connecté via USB sur un média externe et des périphériques GPS.Protocoles de réseaux : FTP, PTP et HTTP LAN sans fil Conformité aux normes : ARIB STD-T66 (Low-Power Data Communication System/Wireless LAN System), IEEE 802.11b et IEEE 802.11gMéthode de transmission : Modulation DS-SS (IEEE 802.11b) et modulation OFDM (IEEE 802.11g)Portée de transmission : Environ 150 m / 492 pieds* Sans obstruction entre les antennes de transmission et de réception et aucune interférence radio * Avec la grande antenne, haute performance fixée au point d’accès LAN sans filFréquence de transmission : WFT-E2 : 2 412 - 2 472 MHz (fréquence centrale, total 13 canaux)WFT-E2A : 2 412 - 2 462 MHz (fréquence centrale, total 11 canaux)Méthode de connexion : Infrastructure ou ad hoc (IEEE 802.11b/g)Sécurité : Méthode d’authentification : Ouverte, clé partagée, WPA-PSK et WPA2-PSKEncryptage : WEP, TKIP, AES et IPsec LAN câblé Conformité aux normes : IEEE 802.3u (Ethernet 100 Base-TX) Connexion USB Périphériques connectables : Média externe ou périphériques GPS Interfaces Appareil photo : Prise pour système d’extensionLAN câblé : Port Ethernet RJ-45Périphérique externe : Port USB Hi-Speed (pour la connexion du média externe et de périphériques GPS) Capacité de capture d’image Nombre approx. d’images* Utilisation d’un LP-E4 complètement chargé* Essai d’après les normes de la CIPA (Camera & Imaging Products Association)* Un nombre moins important d’images peut être capturé lors du transfert d’images sur un réseau LAN sans fil.* Un nombre moins important d’images peut être capturé si vous utilisez un média externe alimenté par le bus ou un périphérique GPS. Caractéristiques techniques Dans une plage de température normale (23°C / 73°F)Dans une plage de température basse (0°C / 32°F)1 400 1 100 COPY90 Caractéristiques techniques Source d’alimentation Aucune : Alimenté par l’appareil photo Dimensions et poids Dimensions (L x H x P) : 26 x 90 x 29 mm / 1,0 x 3,5 x 1,1 po. Poids : Environ 75 g / 2.7 oz. Environnement de fonctionnement Température : 0°C - +45°C / 32°F - +113°F Humidité : 85 % ou moins Toutes les caractéristiques précédentes se basent sur les normes de test de Canon. Les caractéristiques et l’aspect de l’émetteur sont sujets à modification sans préavis. COPY91

Référence COPY92 COPY93

Ce mode d’emploi est à jour à partir d’août 2008. Pour des informations sur l’utilisation de l’émetteur avec des accessoires disponibles après cette date, contactez votre Service Après-Vente Canon le plus proche. COPY
