MODE D'EMPLOI LTV63AM VEDETTE

mérite votre confiance

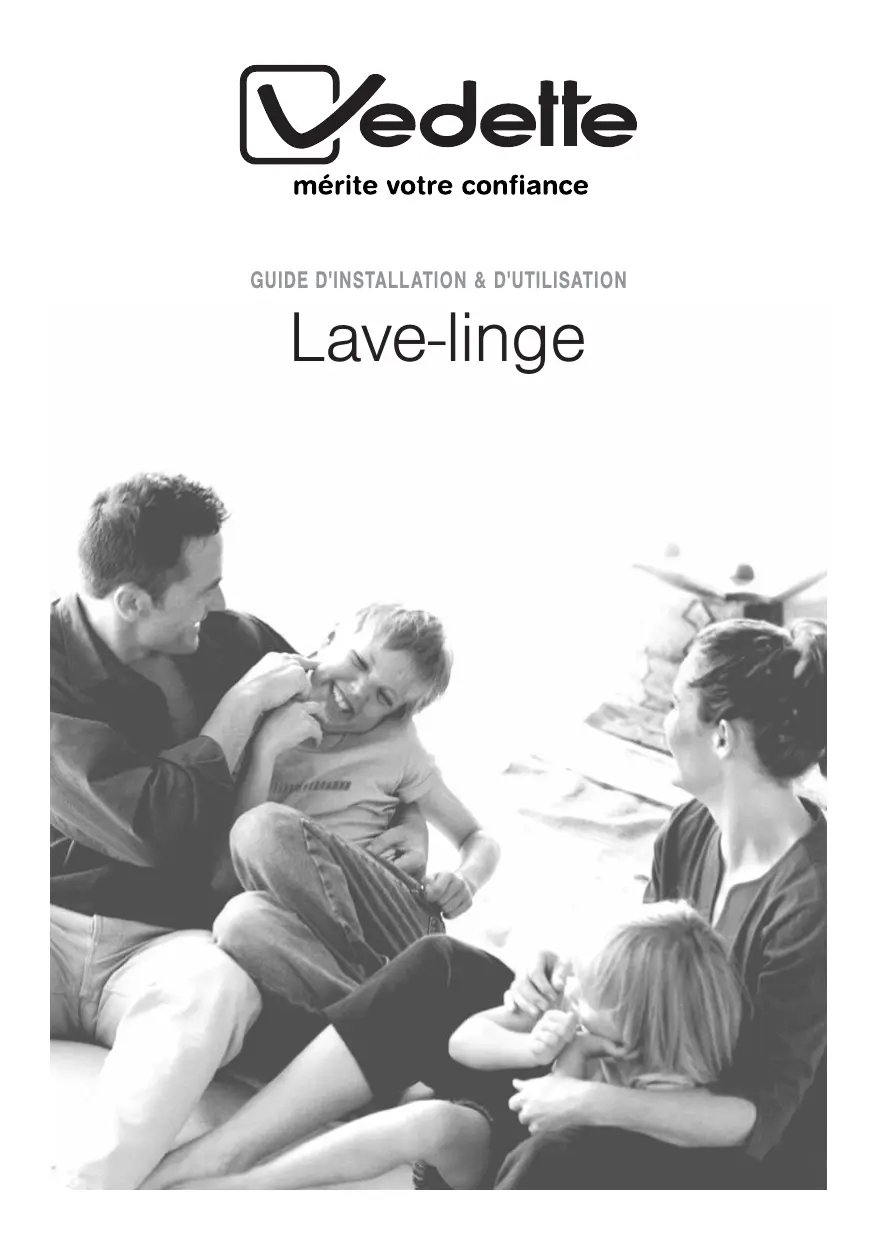

GUIDE D'INSTALLATION & D'UTILISATION Lave-linge

Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour laver le linge. Très important : lisez attentivement ce guide d’utilisation avant d’installer et d’utiliser cet appareil.

CHARGES PRÉCONISÉES : — La capacité maximale de l'appareil est de 6 kg.

FN Respectez impérativement les consignes suivantes :

— La pression de l’eau doit se situer entre 0.1 et 1 MPa (1 et 10 bars). — N'utilisez pas de prolongateur, adaptateur, prise multiple ou pro- grammable.

— L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.

— Une fois votre appareil installé, la fiche doit rester accessible.

— Utilisez exclusivement le tuyau d'alimentation et les joints @ neufs fournis avec l'appareil.

— Sile cordon d'alimentation est endommagé, faites le remplacer par le Service-Après-Vente où par un professionnel qualifié, afin d'éviter tout risque éventuel.

— Il est déconseillé d'installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gêner la circulation d'air à sa base.

— En cas de problème ne pouvant être résolu par vous même (voir page 10), n'intervenez pas sur l'appareil et faites appel au service technique du revendeur ou du fabricant.

— Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l'appareil en toute sécurité leur ont été don- nées et si les risques encourus ont été appréhendés. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l’appa- reil et d’éloigner ceux de moins de 3 ans, sauf s'ils sont sous surveil- lance permanente.

SÉCURITÉ (suite) N UTILISATION (suite) :

— Le nettoyage et l'entretien de l’appareil ne doivent pas être effectués par des enfants sans surveillance.

— Ne pas introduire de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d’explosion).

— Ce lave-linge est équipé d’une sécurité pour prévenir tout déborde- ment d’eau éventuel.

— En fin de cycle, veillez à fermer le robinet d'arrivée d’eau et à débrancher le cordon électrique.

Ce lave-linge a été conçu dans un souci de res- pect de l'environnement.

PROTECTION DE L'ENVIRONNEMENT Dosez votre lessive en fonction du degré de salis- sure de votre charge de linge et de votre dureté d'eau, en ne dépassant pas la dose recommandée par le fabricant de lessive. Les matériaux d'emballage de cet appareil sont recyclables. Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux pré- vus à cet effet. Votre lave-linge contient aussi de nombreux matériaux recyclables, il est marqué de ce logo pour vous rappeler que les appareils

usagés ne doivent pas être mélangés avec d'autres déchets.

Le recyclage de l'appareil sera ainsi réalisé confor- mément à la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électro- niques.

Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

ÉCONOMIES D'ÉNERGIE Ne programmez le prélavage que lorsque c'est absolument nécessaire. Pour du linge peu ou nor- malement sale, un programme à basse température est suffisant.

1.1 - DÉBALLAGE (Fig. 1.1.2 à 1.1.4)

Respectez impérativement les consignes suivantes :

Retirez les cales du couvercle et des battants de tambour puis ouvrez et refermez soigneusement le tambour. — Soulevez le lave-linge et retirez le socle @ et la cale moteur @ (Fig. 1.1.2). — Enlevez la traverse @ et obstruez les trous avec les caches © (Fig. 1.1.3. — Enlevez les 3 colliers support tuyau @, et obs- truez impérativement les 3 trous à l'aide des ca- ches @ (Fig. 1.1.4).

1.2 - RACCORDEMENT À LA CANALISATION D'EAU (Fig. 1.2)

Branchez le tuyau d'alimentation avec ses joints neufs sur le raccord situé à l'arrière du lave-linge et sur votre robinet muni d'un embout fileté S 20x27.

1.3 - ÉVACUATION (Fig. 1.3) Positionnez le tuyau de vidange, muni de sa crosse en veillant à bien respecter les indications du

croquis et notamment en veillant à ce que le raccor- dement ne soit pas étanche : laisser un libre passage à l'air entre le tuyau de vidange et le conduit d'éva- cuation, afin d'éviter tout refoulement d'eaux usées dans la machine et toutes mauvaises odeurs.

1.4 - MISE À NIVEAU (Fig. 1.4)

L'appareil doit impérativement être installé sur un sol horizontal. Si nécessaire, et s'il est équipé de pieds réglables situés à l'avant de l'appareil, stabili- sez votre lave-linge en les mettant à niveau. S'il est équipé de roulettes escamotables, il peut être déplacé, en tirant à fond vers la gauche le levier situé en bas de l'appareil.

1.5 - RACCORDEMENT ÉLECTRIQUE (Fig. 1.1.1) Veillez à bien respecter les indications figurant sur la plaque signalétique de l'appareil.

1.6 - NETTOYAGE PRÉALABLE Après installation, il est indispensable de procéder à un nettoyage préalable de votre lave-inge en pro- grammant un cycle coton 90°C sans linge et avec une demi-dose de lessive.

2 - UTILISATION AI RECOMMANDATIONS :

— Avant d'introduire du linge triez selon la couleur, le degré de salissure et le type de textile. Videz les poches, fermez les fermetures à glissières, enlevez les crochets des voilages, placez les petites pièces de linge dans un filet de lavage.

— Retirez les boutons mal cousus, les épingles et les agrafes.

— Nouez les ceintures, les rubans de tabliers, etc.

2.1 - CHARGEMENT DE VOTRE LINGE (Fig. 2.1)

Actionnez la poignée de couvercle et ouvrez le tam-

bour en appuyant sur le poussoir

AI Après introduction du linge, assurez vous de la bonne fermeture du tambour. Vérifiez que

le liseré du poussoir est bien visible.

2.2 - PRODUITS LESSIVIELS ET ADDITIFS (Fig. 2.2) La boîte à produits comporte 4 compartiments @ rrélavage (poudre), @ lavage (poudre ou liquide), assouplissant, @ javel.

— Utilisez des détergents certifiés pour lave-linge à usage domestique.

— Ne pas utiliser de lessive liquide avec le cycle pré- lavage et/ou départ différé.

— La javel concentrée doit être impérativement diluée.

— Ne pas dépasser le niveau MAX.

3.1 - LE BANDEAU DE COMMANDE

@ rarcne/arrèt @ sérecteur de programme @ népart/Pause © cricrs

6 Sélection de la température

@ séiection de la vitesse d'essorage © séection du départ différé

[9] Sélection du niveau de rinçage

© voyant favori @® voyant sécurité entants

@ voyant verrou porte

3 - PROGRAMMATION (suite)

3.2 - PROGRAMMER UN CYCLE DE LAVAGE MISE EN MARCHE DE L'APPAREIL Appuyez sur la touche «Marche/Arrêt» @ Choisissez votre programme de lavage en tournant le sélecteur @ . La machine affiche la température et la vitesse d'essorage les mieux adaptées au pro- gramme choisi ainsi que la durée du cycle.

Si vous le souhaitez vous pouvez modifier la tempé- rature par appuis succesifs sur la touche @ (Fig. 3.21).

Nota : Pour faire un lavage à froid, sélectionnez la température «0».

A l'aide de la touche @ vous pouvez :

- modifier la vitesse d'essorage (limitation automa- tique pour certains programmes) (Fig. 3.2.2)

- choisir un égouttage (Fig. 3.2.3). Le cycle se termi- nera par une vidange du lave-linge en supprimant l'essorage

- ou encore un arrêt cuve pleine (Fig. 3.2.4).

Vous pouvez choisir d'éventuelles options à l'aide des touches @ et @. Un bip d'alerte vous indi- quera les sélections incompatibles avec votre pro- gramme.

Appuyez sur la touche «Départ/Pause» @ pour lan- cer votre programme, le voyant verrou de porte @ s'allume (Fig. 3.25).

Une fois le cycle lancé et après quelques minutes, une mise à jour de la durée sera faite en fonction de la quantité et du type de linge introduit.

DÉPART DIFFÉRÉ D'UN PROGRAMME Choisissez votre programme.

Appuyez sur la touche «Départ différé» @} afin de retarder le départ de votre programme d'heure en heure, jusqu'à obtention du temps voulu (maxi 24h). Validez en appuyant sur la touche «Départ/Pause» @

Dans tous les cas, une animation matérialise la période d'attente précédant le départ du cycle. L'afficheur vous informe du temps restant avant le départ du programme par décompte d'heure en heure puis de minute en minute pendant la dernière heure restante.

METTRE OÙ ENLEVER UNE PIÈCE PENDANT LE LAVAGE (impossible pendant l'essorage)

Faites un appui long sur la touche «Départ/Pause» @ pour interrompre le pro- gramme.

Le temps restant clignote et le voyant verrou de porte @ s'éteint.

Mettez ou enlevez la ou les pièces de textile.

Le temps de déverrouillage du couvercle A dépend de la température intérieure de la machine et peut prendre, pour des raisons de sécu- rité, plusieurs minutes.

Appuyez sur la touche «Départ/Pause» @ pour relancer le programme. Le décompte reprend. Nota : Si vous avez choisi un départ différé, vous pouvez accéder instantanément au tambour pen- dant la phase précédant le départ du cycle de lavage.

ANNULATION D'UN PROGRAMME Faites un appui long sur la touche «Marche/Arrêt» ©

Tous les voyants s'éteignent.

Cette opération peut se faire à tout moment, pen- dant le cycle ou pendant la programmation ou même pendant une pause.

Nota : Dans tous les cas, une annulation vous oblige, ensuite, à tout reprogrammer depuis le début (voir paragraphe 3.2).

En cas de coupure de courant, votre cycle redémarrera| lautomatiquement dès le retour de l'alimentation, là où il [s'était arrêté.

FIN DU LAVAGE L'afficheur indique «Stop», le voyant verrou de porte @ s'éteint (Fig. 3.2.6) et un bip vous indique la fin du programme. Vous pouvez programmer un nouveau cycle sans avoir à appuyer sur la touche «Marche/Arrêt»

Le lave-linge s'éteint automatiquement au bout de 5 minutes maximum afin d'économiser l'énergie en mode veille.

Ouvrez le couvercle et retirez votre linge.

Certains modèles positionnent automatiquement le tambour ouverture en haut pour faciliter l'accès au linge. Cette opération dure au maximum 3 minutes. Faites un appui long sur la touche «Marche/Arrêt» @ pour éteindre votre lave-linge.

SÉCURITÉ ENFANTS Afin de verrouiller votre programmation, activez la «Sécurité enfants» en appuyant de façon simulta- née sur les 1ère et 2ème touches d'options Lorsque cette sécurité est active, le voyant corres- pondant au symbole (€) Fig. 3.2.7) est allumé. Pour désactiver la «Sécurité enfants», appuyez à nouveau de façon simultanée sur ces deux mêmes touches.

3 - PROGRAMMATION (suite)

3.2 - PROGRAMMER UN CYCLE DE LAVAGE (suite)

PROGRAMME QUOTIDIEN Programme à 40°C pour laver en 39 minutes, 3kg maximum de coton ou de linge mixte normalement sale, en garantissant un résultat de lavage parfait.

PROGRAMME RAPIDE 25 minutes

Programme à 30°C pour laver en 25 minutes, 2,5kg

maximum de coton ou de linge mixte peu sale. Important : Pour ce programme, les doses

LA de lessive doivent être réduites de moitié.

PROGRAMME DÉLICAT / LAINE Programme avec cadence de brassage et essorage adaptés à la nature de ces textiles.

Ce programme permet, également, de laver les tex- tiles signalés comme lavable à la main, à condition de sélectionner la température «0».

PROGRAMME LAVAGE MAIN / SOIE Programme spécialement conçu pour un lavage ultra doux (brassage pendulaire), qui respecte vos textiles les plus délicats. Il est recommandé de retourner vos vêtements avant de les laver.

PROGRAMME DRAPS Cycle intensif pour un lavage en profondeur et rin- çage renforcé. Option rinçage plus forcée.

PROGRAMME CHEMISES Programme spécialement conçu pour le lavage en moins de 40 minutes de 6 chemises normalement sales portées une journée. La vitesse d'essorage est adaptée afin de limiter le froissage.

et textiles techniques. Lavage conçu pour préserver les fibres élastiques contenues dans les vêtements. de sports et ne pas les détendre.

FAvORIQ Grâce à cette fonction vous pouvez enregistrer votre programme favori et le rappeler dès la mise en marche de votre appareil par un simple appui sur cette touche.

Pour enregistrer votre programme favori : choisis- sez votre programme, votre température, votre essorage ainsi que vos options éventuelles. Mémorisez ce réglage par un appui long sur la touche @ . Un bip sonore vous confirmera l'enre- gistrement de vos réglages.

OPTION COULEURS FONCÉES Permet à votre lave-linge de prendre soin de votre linge de couleurs foncées et d'éviter les plis et les marques blanches.

OPTION PRÉLAVAGE Pour ôter terre, sable, sang... elle permet d'enchaï- ner ensuite le lavage dans de l'eau propre. Il est nécessaire d'introduire également du LA détergent (lessive poudre uniquement) dans le compartiment prélavage @ de la boîte à produits (Fig. 2.2).

OPTION NIVEAU DE RINÇAGE Cette touche vous permet d'ajouter un, deux où trois rinçages supplémentaires au cycle normale- ment prévu. Cette option est particulièrement recommandée pour les personnes aux peaux fra- giles et pour les très jeunes enfants (Fig. 3.2.8).

FONCTION EGOUTTAGE (1 0)

Cette fonction, pour du linge très délicat, permet de passer à la vidange du lave-inge en supprimant l'es- sorage.

FONCTION ARRÊT CUVE PLEINE (E=+)

Cette fonction permet de retirer du linge de votre machine avant la phase d'essorage ou de différer cette phase d'essorage. Ceci permet à votre linge de rester dans l'eau afin d'éviter le froissage. Lorsque la machine est arrêtée cuve pleine d'eau, le symbole «E=4» clignote et l'indicateur de temps restant affiche "00:00" (Fig. 3.2.9).

Soit vous désirez faire une vidange avec essorage, choisissez une vitesse d'essorage adaptée à la nature du linge, à l'aide de la touche @. Le cycle reprend automatiquement.

Soit vous désirez faire une vidange seule, à l'aide de la touche @ choisissez la fonction “égouttage” (vitesse d'essorage "1 10"). Le cycle reprend auto- matiquement.

Le programme se terminera normalement.

Tableau de programmes 4 lu 110 = o |o le A Charge |£2e S [vol 2 20 Programmes Température | imale de|8$| $ [88] & |2S ve) linge sec [85] 8 |2É| 8 [£a O£|à [£*|8 /E COTON / ÉPONGE Froid - 90 60k |elelelele COTON ECO 40-60 6.0 kg ele - Synthétique Froid - 60 25k MIXTE. Fibres mélangées ro s [ee ee DÉLICAT / LAINE Froid - 40 15 kg ele Programmes spéciaux Quotidien Froid - 40 3,0 kg el ele Rapide 25 minutes Froid - 40 25kg CO Lavage main / Soie Froid 1,0 kg el ele Draps Froid - 90 6.0 kg e elele Chemises Froid - 40 15 kg el ele Sport Froid - 40 25k |elelelele Programmes particuliers Rinçage/Essorage - - ele Essorage seul e

- Programme coton standard à 60°C : Coton ECO D: - Programme coton standard à 40°C : Coton ECO >:

- sans option - essorage maxi. - sans option - essorage maxi

4 - ENTRETIEN COURANT

4 - POUR ÉVITER LES MAUVAISES ODEURS Respectez les consignes d'installation du tuyau d'évacuation indiquées au paragraphe 1.8, laissez le couvercle ouvert en fin de cycle. Procédez une fois par mois à un cycle à vide avec lessive à 60°C ou 90°C.

4.2 - BOÎTE À PRODUITS (Fig. 4.1)

— Déverrouillez la boîte en appuyant sur les bossages @ . tirez la vers vous. Retirez les siphons ©. séparez la boîte @ de l'enjolilveur @ .

— Rincez le tout sous le robinet.

— Remontez tout les éléments de la boîte, puis re-

mettez l'ensemble à sa place sous le couvercle de

4.3 - FILTRE DE POMPE (Fig. 4.2)

— Déverrouillez la pièce @ au fond du tambour en appuyant avec un crayon dans le trou @ en la poussant vers la droite.

— Faire tourner le tambour vers l'avant.

— Retirez le filtre de pompe @ . enlevez les objets se trouvant éventuellement à l'intérieur et rincez le sous le robinet

— Repositionnez les deux pièces @ et @

— Poussez la pièce @ vers la gauche jusqu'à ce qu'elle soit bien encliquetée.

4.4 - CARROSSERIE Ne pas utiliser de produits ou éponge abrasifs. Utilisez du savon liquide. Séchez avec un linge doux.

Des incidents peuvent survenir lors de l'utilisati

ion de votre lave-linge

Si l'écran affiche une des anomalies suivantes accompagnés d'un bip alarme, avant d'appeler votre Service-

An 1 vérifiez si: n7 dÜ { |ie robinet d'eau ui est ouvert.

rifiez ST: vérifiez si:

le couvercle est dÜe lie fitre de la pompe mal fermé. est bouché ; net- -le tambour est toyez le filtre (para- bloqué. EI graphe 4.3)

Voici quelques points à vérifier :

Le Tave-inge ne démarre pas :

= Lapparell n'est pas branché ou il y a une coupure de courant électrique.

- Vous n'avez pas appuyé sur la touche «Départ/Pause» @ - Vous avez programmé un départ différé. - Voir anomalies 5.1 et 5.2.

Le linge est mal ou pas essor :

— Vous avez sélectionné un programme sans essorage où à

- La sécurité d'essorage a détecté une mauvaise répartition du linge dans le tambour : dépliez le linge et programmez un nou- vel essorage.

- Vérifiez la hauteur de la crosse de vidange @ (Fig. 1.3).

Une flaque d'eau apparait au sol:

Retirez avant tout la fiche de courant et fermez l'amivée d'eau.

- Vérifiez la présence des joints @ ainsi que le serrage des rac-| cords du tuyau d'alimentation (Fig. 1.2).

- Vérifiez le bon positionnement de la crosse de vidange © (Fig. 1.3).

Fortes vibrations à l'essorage :

Le lave-inge est mal débridé (Fig. 1.1.3). - Le sol n'est pas horizontal (paragraphe 1.4).

[Le Tave-linge ne vidange pas :

= Vous avez programmé un «Arrêt cuve pleine». - Le tuyau de vidange est plié ou écrasé (Fig. 1.3). - Voir anomalie 5.8.

Le couvercie ne s'ouvre pas :

- Le programme n'est pas encore terminé. -Attendez que la température intérieure de la machine diminue.

Le tambour est bloqué :

= Sivous pouvez y accéder, vérifiez qu'une petite pièce de linge ne soit pas passée entre la cuve et le tambour, en retirant lal pièce @ du fond du tambour (Fig.4.2).

- Voir anomalie 5.2.

Les portillons du tambour s'ouvrent trop lentement (pour les machines équipées de bportillons à ouverture douce) :

— Votre machine n'a pas fonctionné depuis longtemps.

- Elle est située dans un local trop froid

- Des résidus de lessive (poudre) bloquent les charnières - dans tous les cas, tout rentre dans l'ordre après la première ouverture.

[A Ta fin du programme l'afficheur est éteint :

—Afin d'économiser l'énergie l'afficheur s'éteint automatique. ment au bout de 5 minutes après la fin de votre programme. Un! simple appui sur n'importe quelle touche remet en fonctionne- ment votre affichage.

Remarque sur le fonctionnement, ceci n'est pas un incident :

La durée du programme est écourtée ou rallongée en (cours de programme

à jour en fonctio résultat de lavag

Ine s’agit pas d'un défaut. La durée affichée en début de programme se met

charge. C’est normal. Le système de sécurité d'essorage et anti-mousse peu-

n de la charge introduite (pesée automatique). Ceci garanti un e parfait, des consommations d'eau et d'énergie adaptées à la

durée initiale affichée.

Conformément au règlement UE 1015/2010, vous trouverez craprès des informations complémentaires sur le produit. Leur motif : des directives sur les économies d'énergie auxquelles tous les appareils vendus dans l'UE doivent se conformer.

INFORMATION PRODUIT Humidité résiduelle du linge Pour connaître la classe d'efficacité d'essorage de votre appareil, consultez son label énergétique fourni avec celui-ci et se reporter au tableau ci-dessous :

Classe d'efficacité d’essorage Humidité résiduelle D en % A (très haute efficacité) D<45 B 45<D<54 C 54<D<63 D 63<D<72 E 72<D<81

Programmes pour les essais selon réglement délégué (UE) 1061/2010

Ces programmes conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces en ce qui concerne les consommations conjointes d'énergie et d'eau.

Charge maximale de linge sec (6 kg)

Programme (*) kWh litres min © COTON ECO 60°C pleine charge 0.79 49 205 COTON ECO 60°C 1/2 charge 0.50 32 123 COTON ECO 40°C 1/2 charge 0.44 32 120

(°) Programme sans option, essorage maxi. Pour des raisons d'économie d'énergie, la température de lavage réelle peut différer de la température de pro- gramme indiquée.

Consommation d'électricité en mode arrêt et laissé sur marche

Mode arrêt : 0,49W . sur marche :

0,49 W CHOIX DE LA BONNE LESSIVE Le symbole d'entretien du linge définit le bon choix de lessive, de la bonne température et du traitement adé- quat du linge.

Type de textile Programme Produit lessiviel Linge blanc Coton pq Temp 20-c Lessive avec produit blanchissant Linge couleur en Tin où Coton Lessive couleur sans produit blan- encoton 1-7 Temp. < 60°C chissant Synthétiques 17 Temp Rec Lessive couleur/délicat Textiles délicats [21 DT Lessive pour linge délicat Laine Laine 164 Temp 2 80°C Lessive pour lainages

INTERVENTIONS FRANCE N Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des réfé- rences complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces rensei- gnements figurent sur la plaque signalétique (Fig. 1.1.1).

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25 Zket ris

Pièces d'origine : Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

RELATIONS CONSOMMATEURS FRANCE NN Pour en savoir plus sur nos produits ou nous contacter, vous pouvez : consulter notre site :

nous écrire à sse postale suivante : Service Consommateurs VEDETTE

5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

25060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au :
