Caractéristiques techniques	Capacité de lavage : 6 kg, Vitesse d'essorage : 1000 tr/min, Classe énergétique : A++
Programmes de lavage	Programmes variés incluant coton, synthétique, délicat, laine, rapide, et éco.
Dimensions	Dimensions (L x H x P) : 600 x 850 x 550 mm
Poids	Poids : 70 kg
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé et de sélection de température.
Maintenance	Filtres à nettoyer régulièrement, entretien du tambour recommandé, vérification des tuyaux d'arrivée d'eau.
Sécurité	Système de verrouillage de porte, protection contre les débordements, détection de déséquilibre.
Informations générales	Garantie : 2 ans, Service après-vente disponible, Consommation d'eau : 49 L par cycle.

FOIRE AUX QUESTIONS - WF0690NXW SAMSUNG

Pourquoi ma machine à laver SAMSUNG WF0690NXW ne démarre-t-elle pas ?

Vérifiez si la machine est correctement branchée et si la prise fonctionne. Assurez-vous également que le hublot est bien fermé et que le programme de lavage est sélectionné.

Comment résoudre un problème de bruit excessif lors du lavage ?

Vérifiez que la machine est de niveau et que les pieds de la machine sont correctement ajustés. Assurez-vous également que les vêtements sont bien répartis dans le tambour.

Pourquoi l'eau ne s'évacue-t-elle pas correctement ?

Vérifiez si le filtre de la pompe de vidange est obstrué et nettoyez-le si nécessaire. Assurez-vous également que le tuyau de vidange n'est pas plié ou obstrué.

Comment nettoyer le tambour de ma machine à laver ?

Exécutez un cycle à vide à haute température avec un produit de nettoyage pour machine à laver ou du vinaigre blanc pour éliminer les résidus et les odeurs.

Que faire si le programme de lavage s'arrête en cours ?

Vérifiez si un code d'erreur s'affiche sur l'écran. Cela peut indiquer un problème avec l'alimentation en eau ou un problème de charge. Consultez le manuel pour interpréter le code d'erreur.

Comment réduire les vibrations pendant le cycle d'essorage ?

Assurez-vous que la machine est bien nivelée et que les pieds sont ajustés. Évitez de surcharger la machine et répartissez les vêtements uniformément.

Est-ce normal que ma machine à laver dégage une odeur ?

Des odeurs peuvent se développer si la machine n'est pas nettoyée régulièrement. Exécutez un cycle de nettoyage et laissez la porte ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer.

Comment régler la température de l'eau pour le lavage ?

Sélectionnez le programme souhaité sur le panneau de contrôle. La plupart des programmes vous permettent de choisir la température de lavage entre froid, 30°C, 40°C, 60°C et 90°C.

Que faire si le panneau de contrôle ne répond pas ?

Débranchez la machine pendant quelques minutes, puis rebranchez-la. Si le problème persiste, il pourrait y avoir un défaut technique nécessitant une assistance professionnelle.

MODE D'EMPLOI WF0690NXW SAMSUNG

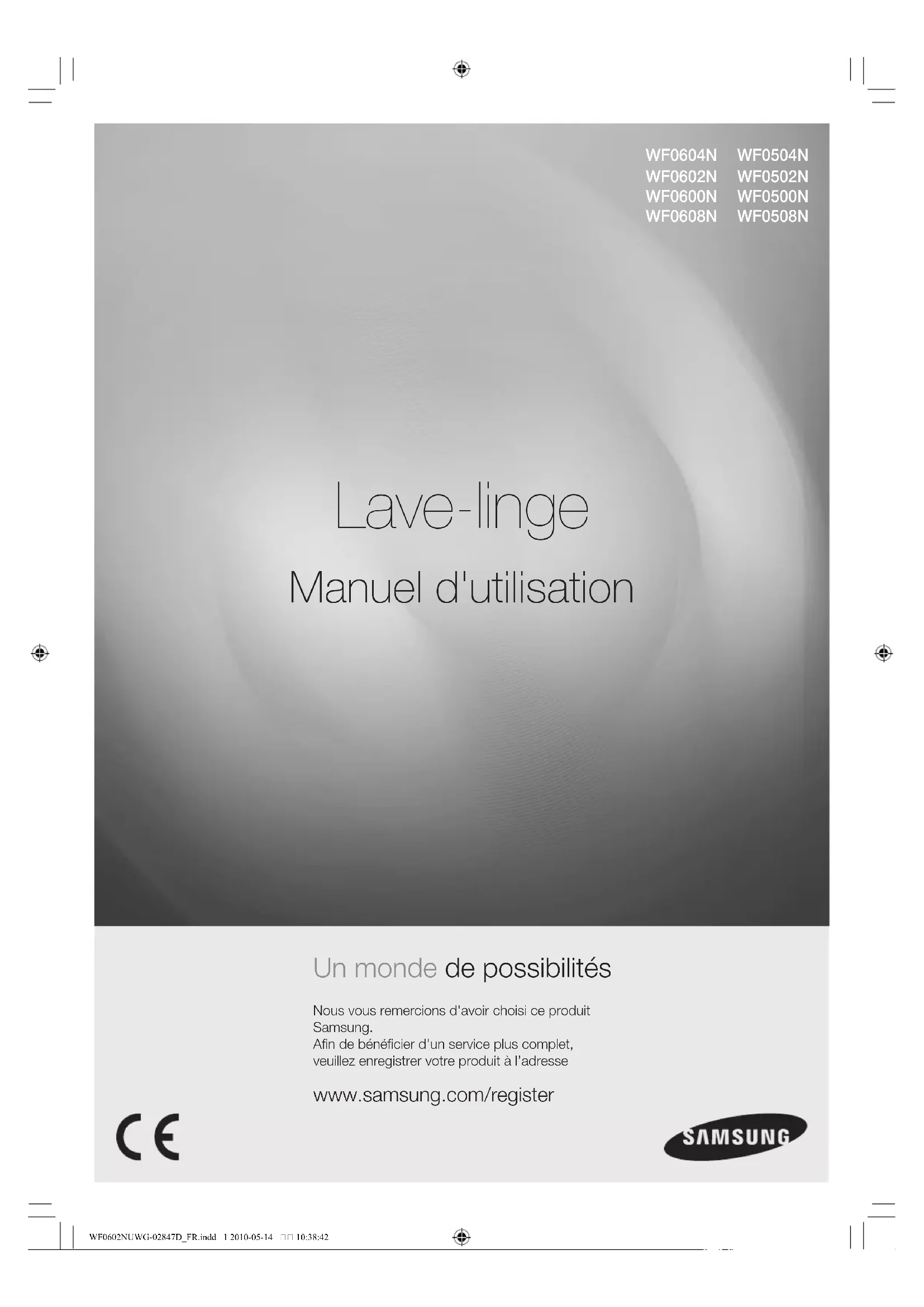

Lave-linge Manuel d'utilisation Un monde de possibilités Nous vous remercions d'avoir choisi ce produit Samsung.Afin de bénéficier d'un service plus complet, veuillez enregistrer votre produit à l’adresse www.samsung.com/register WF0604N WF0602N WF0600N WF0608N WF0504N WF0502N WF0500N WF0508N WF0602NUWG-02847D_FR.indd 1 2010-05-14 10:38:422_ caractéristiques de votre nouveau lave-linge Samsung caractéristiques de votre nouveau lave-linge Samsung Avec ce nouveau lave-linge, faire une lessive prend un tout autre sens. Capacité XXL, économie d'énergie... Le lave-linge Samsung possède toutes les caractéristiques nécessaires pour transformer une tâche désagréable en un vrai moment de plaisir.

• ProgrammeBébécoton Votre lave-linge Samsung propose des programmes spéciaux pour protéger les vêtements des enfants à la peau sensible. Ils sont plus doux avec la peau des enfants, car ils réduisent les résidus de lessive. Ces programmes permettent en outre de classer le linge en différents types ; le lavage est donc effectué selon les caractéristiques de chaque type. Les enfants ressentent ainsi une agréable sensation de propreté lorsqu'ils mettent leurs vêtements.

• Sécuritéenfant La fonction Sécurité enfant empêche les plus jeunes de jouer avec le lave-linge. Cette fonction de sécurité empêche non seulement les enfants de jouer avec les fonctions du lave-linge, mais elle vous avertit aussi lorsqu'elle est activée.

• Départdifféré Ce lave-linge vous permet de différer le départ d'un programme de 19 heures, par tranches d'une heure - pour un confort d'utilisation optimal.

• Express15’ Quand il n'y a pas de temps à perdre ! Un lavage de 15 minutes vous permettra de vous rendre à votre rendez-vous. Notre programme Lavage express de 15 minutes peut répondre aux besoins les plus exigeants qu'implique une vie animée. Désormais, vous pouvez laver vos vêtements préférés en seulement 15 minutes !

• ProgrammeLavagemain Pour laver tout en douceur vos vêtements les plus fragiles, il convient de choisir la température, le cycle de lavage et la quantité d'eau appropriés.

• Grandeouverture L'ouverture extra-large du hublot vous permet de charger et décharger les articles très facilement, en particulier les pièces de grande taille comme le linge de lit ou les serviettes de bain. Ce manuel contient de précieuses informations relatives à l'installation, à l'utilisation et à l'entretien de votre nouveau lave-linge Samsung. Reportez-vous aux descriptions du panneau de commande, aux consignes d'utilisation du lave-linge, ainsi qu'aux conseils pratiques pour profiter pleinement des caractéristiques et fonctions de pointe de votre machine. La section « Codes d'erreur et de dépannage » de la page 33 vous explique ce qu'il y a lieu de faire en cas de problème avec votre nouveau lave-linge. WF0602NUWG-02847D_FR.indd 2 2010-05-14 10:38:42consignes de sécurité _3 consignes de sécurité Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire afin de tirer pleinement profit de toutes les fonctionnalités qu'offre votre lave-linge.

Lisez attentivement ce manuel afin d'utiliser cet appareil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités ; conservez-le dans un endroit sûr situé à proximité du lave-linge afin de pouvoir facilement vous y reporter en cas de besoin. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel. Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou de l'utilisation de votre lave-linge. Ces consignes d'utilisation couvrant plusieurs modèles, il se peut que les caractéristiques de votre lave- linge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'avertissement peuvent ne pas s'appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectez-vous sur www.samsung.com.

AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer

ATTENTION Risques ou pratiques inadaptées susceptibles de causer des

ATTENTION Pour réduire le risque d’incendie, d’explosion, d’électrocution ou de blessure personnelle lors de l’utilisation de votre lave-linge, observez les consignes élémentaires de sécurité suivantes : NE PAS faire. NE PAS démonter. NE PAS toucher. Suivre attentivement les instructions. Débrancher la prise murale. S'assurer que l'appareil est relié à la terre afin d'éviter tout choc électrique. Contactez le service d'assistance technique pour obtenir de l'aide. Remarque

WF0602NUWG-02847D_FR.indd 3 2010-05-14 10:38:444_ consignes de sécurité Lisez attentivement toutes les consignes avant d'utiliser l'appareil. Comme avec tout équipement électrique ou comportant des parties mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'employez. Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement s'il est enfermé dans l'appareil. Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. Si la prise (cordon d'alimentation) est endommagée, elle doit être remplacée par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d'éviter tout danger. L'appareil doit être positionné de telle manière à ce que la prise de courant, les robinets d'arrivée d'eau et les tuyaux d'évacuation restent accessibles en permanence. Si le lave-linge comporte des orifices de ventilation à la base, veillez à ne pas obstruer ces derniers. Utilisez uniquement des tuyaux neufs. inStRuctionSconcERnantLamaRquEDEEE Mise au rebut du produit (matériel électrique et électronique) (en vigueur dans les pays de l'Union européenne et dans d'autres pays d'Europe possédant un système de tri des déchets.) Ce symbole présent sur le produit, ses accessoires et/ou la documentation qui l'accompagne indiquent que le produit ainsi que ses composants électroniques (ex : chargeur, écouteurs, câble USB) ne doivent pas être jetés avec les déchets ménagers une fois leur durée de vie achevée. Pour éviter toute atteinte à l’environnement ou à la santé humaine due à une élimination non contrôlée des déchets, séparez ces éléments des autres types de déchets et recyclez les de manière responsable en vue d’une réutilisation durable des matériaux. Les utilisateurs particuliers doivent contacter le revendeur auprès duquel ils ont acheté ce produit ou leur mairie pour obtenir des informations sur l’endroit où et la manière de recycler ces éléments dans le respect de l’environnement. Les entreprises doivent contacter leur fournisseur et vérifier les conditions générales du contrat d’achat. Ce produit ainsi que ses composants et accessoires électroniques ne doivent pas être mélangés aux autres déchets commerciaux lors de leur mise au rebut. consignes de sécurité aVERtiSSEmEnt WF0602NUWG-02847D_FR.indd 4 2010-05-14 10:38:44consignes de sécurité _5 SymBoLESD'aVERtiSSEmEntaRESPEctERaBSoLumEnt PouRL'inStaLLation L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualifié. - Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, une explosion, des problèmes avec le produit ou des blessures. Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez le cordon d'alimentation sur une prise murale 220 V CA/50 Hz/20 A ou supérieure et utilisez cette prise uniquement pour cet appareil. N'utilisez pas de rallonge. - Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner des chocs électriques ou des incendies. - Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécifications du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez correctement le cordon d'alimentation dans la prise murale. Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l'aide d'un chiffon sec. - Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez le cordon d'alimentation dans la prise murale dans le bon sens, de sorte que le cordon soit dirigé vers le sol. - Si vous branchez le cordon d'alimentation dans l'autre sens, les fils électriques à l'intérieur du câble pourront être endommagés, entraînant un risque de choc électrique ou d'incendie. Conservez tous les matériaux d'emballage hors de portée des enfants ; les matériaux d'emballage présentent des dangers pour les enfants. - Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier. Si la prise ou le cordon d'alimentation est endommagé(e), contactez le centre de réparation le plus proche. Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique. - Cela pourrait causer des chocs électriques, des incendies, une explosion ou des problèmes avec le produit. - Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. N'installez jamais cet appareil près d'un radiateur ou de matériaux inflammables. N’installez pas ce produit dans un lieu humide, huileux ou poussiéreux, ou dans un lieu exposé aux rayons directs du soleil, à l'eau ou aux intempéries. N'installez pas cet appareil dans une pièce non chauffée - Le gel risquerait de faire éclater les tuyaux. N'installez pas l'appareil dans un lieu où une fuite de gaz est susceptible de se produire. - Cela pourrait entraîner un choc électrique ou un incendie. aVERtiSSEmEnt WF0602NUWG-02847D_FR.indd 5 2010-05-14 10:38:446_ consignes de sécurité N'utilisez pas de transformateur électrique. - Il pourrait entraîner un incendie ou un choc électrique. N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal fixée. - Cela pourrait entraîner un choc électrique ou un incendie. Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation. Ne vrillez pas et n'attachez pas le cordon d'alimentation. N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil. - Cela pourrait entraîner un choc électrique ou un incendie. Ne tirez pas sur le cordon d'alimentation pour le débrancher. - Débranchez le cordon en tenant la prise. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Ne posez pas les cordons et les tuyaux dans les endroits de passage. SiGnESDEPRécautionPouRL'inStaLLation Cet appareil doit être positionné de façon à permettre l'accès à la prise d'alimentation. - Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant. Installez l'appareil sur un sol plan et dur, capable de supporter son poids. - Le non-respect de cette consigne peut entraîner des vibrations, des mouvements et des bruits anormaux ou des problèmes avec l'appareil. SymBoLESD'aVERtiSSEmEntaRESPEctERaBSoLumEnt LoRSDEL'utiLiSation En cas d'inondation, coupez immédiatement l'alimentation en eau et l'alimentation électrique et contactez votre centre de réparation le plus proche. - Ne débranchez pas la prise d'alimentation si vous avez les mains mouillées. - Vous risqueriez de vous électrocuter. Si l'appareil émet des bruit anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de réparation le plus proche. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise d'alimentation. Ne touchez pas l'appareil ou le cordon d'alimentation. - N'utilisez pas de ventilateur. - Une étincelle peut entraîner une explosion ou un incendie. Ne laissez pas les enfants jouer sur ou dans le lave-linge. Avant de vous débarrasser de votre lave-linge, démontez-en le hublot - afin d'éviter qu'un enfant ne se fasse piéger à l'intérieur de la machine. Assurez-vous de retirer l'emballage (mousse, polystyrène) fixé au bas du lave-linge avant d'utiliser celui-ci. consignes de sécurité aVERtiSSEmEntattEntion WF0602NUWG-02847D_FR.indd 6 2010-05-14 10:38:44consignes de sécurité _7 Ne lavez jamais de linge ayant été en contact avec de l'essence, du kérosène, du benzène, des diluants de peinture ou toute autre substance inflammable ou explosive. - Cela pourrait entraîner un choc électrique, un incendie ou une explosion. Ne forcez pas l'ouverture du hublot pendant le fonctionnement de l'appareil (lavage à haute température/séchage/essorage). - Une fuite peut entraîner des brûlures ou rendre le sol glissant. Cela pourrait entraîner des blessures. - L'ouverture forcée du hublot peut entraîner des dommages sur l'appareil et des blessures. N'insérez pas votre main sous le lave-linge. - Cela pourrait entraîner des blessures. Ne touchez pas la prise d'alimentation avec des mains mouillées. - Cela pourrait entraîner un choc électrique. N'éteignez pas l'appareil en débranchant la prise d'alimentation pendant qu'un cycle de fonctionnement est en cours. - Le fait de rebrancher la prise d'alimentation dans la prise murale peut provoquer une étincelle et entraîner un choc électrique ou un incendie. Ne laissez pas les enfants ou des personnes handicapées utiliser ce lave-linge sans surveillance. Ne laissez pas les enfants monter sur l'appareil. - Le non-respect de cette consigne peut entraîner des chocs électriques, des brûlures ou des incendies. N'insérez pas votre main ou un objet métallique sous le lave-linge pendant son fonctionnement. - Cela pourrait entraîner des blessures. Ne débranchez pas l'appareil en tirant sur le cordon d'alimentation : maintenez toujours fermement la prise et débranchez. - Un cordon endommagé risque de provoquer un court-circuit, un incendie ou une électrocution. Ne tentez pas de réparer, de démonter ou de modifier l'appareil vous-même. - N'utilisez pas de fusible (cuivre, fil d'acier, etc.) autres que le fusible standard. - En cas de besoin de réparation ou de réinstallation de l'appareil, contactez le centre de réparation le plus proche. - Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, des problèmes avec le produit ou des blessures. Si une substance étrangère telle que de l'eau a pénétré dans l'appareil, débranchez la prise d'alimentation et contactez le centre de réparation le plus proche. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Si le tuyau d'arrivée d'eau se déconnecte du robinet et inonde l'appareil, débranchez la prise d'alimentation. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. WF0602NUWG-02847D_FR.indd 7 2010-05-14 10:38:448_ consignes de sécurité Débranchez la prise d'alimentation lorsque l'appareil n'est pas utilisé pendant des périodes prolongées ou lors d'orages violents. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. SiGnESDEPRécautionLoRSDEL'utiLiSation Si le lave-linge est souillé par des corps étrangers tels que détergent, saletés, déchets alimentaires etc., débranchez la prise d'alimentation et nettoyez le lave-linge à l'aide d'un chiffon doux humide. - À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître. La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution. - Lorsque la vitre du hublot est endommagée, il existe un risque de blessures. Après une interruption d'arrivée d'eau ou en rebranchant le tuyau d'arrivée d'eau au robinet, ouvrez celui-ci lentement. Ouvrez le robinet d'arrivée d'eau lentement après une période prolongée de non-utilisation. - La pression d'air dans le tuyau d'arrivée d'eau ou la canalisation d'eau peut entraîner des dommages à certaines pièces ou une fuite d'eau. En cas de vidange défaillante durant un cycle, vérifiez s'il y a un problème de vidange. - En cas d'inondation (problème de vidange), il existe un risque de choc électrique ou d'incendie. Introduisez complètement le linge dans le lave-linge afin qu'il ne reste pas coincé dans la porte. - Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite d'eau peut survenir. Assurez-vous que le robinet est fermé lorsque le lave-linge n'est pas utilisé. - Assurez-vous que la vis sur le raccord du tuyau d'arrivée d'eau est correctement serrée. - Le non-respect de cette consigne peut entraîner des dommages matériels et des blessures. Vérifiez que le joint en caoutchouc n'est pas souillé de substances étrangères (déchets, fil, etc.) - Si le hublot n'est pas complètement fermé, des fuites d'eau peuvent en résulter. Ouvrez le robinet et vérifiez que le raccord du tuyau d'arrivée d'eau est fermement serré et qu'il n'y a aucune fuite d'eau avant d'utiliser l'appareil. - Si les vis ou le raccord du tuyau d'arrivée d'eau sont desserrés, des fuites d'eau peuvent survenir. Pour réduire le risque d'incendie ou d'explosion : - Dans certaines conditions, de l'hydrogène peut s'accumuler dans les systèmes de production d'eau chaude (comme votre chauffe-eau) qui n'ont pas été utilisés depuis au moins deux semaines. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si votre système de production d'eau chaude est inutilisé depuis au moins deux semaines, ouvrez tous les robinets d'eau chaude de votre maison et laissez l'eau s'écouler pendant plusieurs minutes avant d'utiliser votre lave-linge. Cela permettra d'éliminer l'hydrogène accumulé. L'hydrogène étant un gaz inflammable, ne fumez pas et ne créez aucune flamme ni étincelle pendant cette opération. En cas de fuite de gaz, ventilez immédiatement la pièce sans toucher la prise d'alimentation. consignes de sécurité attEntion WF0602NUWG-02847D_FR.indd 8 2010-05-14 10:38:44consignes de sécurité _9 Ne montez pas sur l'appareil et ne placez pas d'objets (tels que linge, bougies allumées, cigarettes allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l'appareil. - Cela pourrait causer des chocs électriques, des incendies, des problèmes avec l'appareil ou des blessures. Ce pulvérisez pas de matières volatiles telles que de l'insecticide sur la surface de l'appareil. - En plus d'être nocives pour l'être humain, elles peuvent également entraîner des chocs électriques, des incendies ou des problèmes avec l'appareil. Ne placez pas d'objet générant un champ électromagnétique à proximité du lave-linge. - Ceci pourrait entraîner des blessures résultant de dysfonctionnements. L'eau vidangée durant un cycle de séchage ou de lavage à haute température étant chaude, ne touchez pas cette eau. - Cela pourrait entraîner des brûlures ou des blessures. Ne lavez pas, n'essorez pas et ne séchez pas de sièges, de tapis ou de vêtements imperméables (*), sauf si votre appareil possède un programme spécial pour ce genre d'articles. - Ne lavez pas de tapis épais et durs même s'ils portent le sigle lave-linge sur leur étiquette d'entretien. - Ceci pourrait provoquer des vibrations anormales entraînant des blessures ou des dommages sur le lave-linge, les murs, le sol ou le linge.

• Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage, protections de langes, vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles, etc. Ne faites pas fonctionner le lave-linge sans le tiroir à lessive. - Ceci pourrait entraîner un choc électrique ou des blessures résultant de la fuite d'eau. Ne touchez pas l'intérieur du tambour alors qu'il est chaud, durant ou juste après le séchage. - Cela pourrait entraîner des brûlures. N'introduisez pas votre main dans le tiroir à lessive après l'avoir ouvert. - Ceci pourrait entraîner des blessures si votre main reste bloquée par le système d'arrivée de lessive. Ne placez pas d'objets (tels que chaussures, déchets alimentaires, animaux) autres que du linge dans le lave-linge. - Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entraînant des blessures, voire la mort dans le cas d'animaux domestiques. N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, les ongles etc. - Cela pourrait entraîner un choc électrique ou des blessures. Ne lavez pas de linge entré en contact avec des huiles, crèmes ou lotions utilisées dans les salons de beauté ou de massage. - Ceci pourrait provoquer une déformation du joint en caoutchouc, entraînant des fuites d'eau. Ne laissez pas d'objets métalliques tels que des épingles de sûreté ou des épingles à cheveux dans le tambour ; ne laissez pas d'agent de blanchiment dans le tambour pendant des périodes prolongées. - Ceci pourrait entraîner l'apparition de rouille sur le tambour. - Si de la rouille commence à se former sur la surface du tambour, appliquez-y un produit de nettoyage (neutre) et frottez à l'aide d'une éponge. N'utilisez jamais de brosse métallique. WF0602NUWG-02847D_FR.indd 9 2010-05-14 10:38:4410_ consignes de sécurité N'utilisez pas directement de solvants de nettoyage à sec et ne lavez, ne rincez et n'essorez pas de linge entré en contact avec des solvants de nettoyage à sec. - Ceci pourrait entraîner une combustion ou une inflammation spontanée résultant de la chaleur dégagée par l'oxydation de l'huile. N'utilisez pas d'eau chaude provenant d'appareils de refroidissement/de réchauffement d'eau. - Ceci pourrait entraîner des dysfonctionnements du lave-linge. N'utilisez pas de savon naturel pour les mains dans le lave-linge. - S'il durcit et s'accumule dans le lave-linge, des problèmes de dysfonctionnement, de décoloration, de rouille ou de mauvaises odeurs peuvent en résulter. Ne lavez pas d'articles de grande taille tels que du linge de lit dans un filet de lavage. - Placez les chaussettes et les soutiens-gorge dans le filet de lavage et lavez-les avec le reste du linge. - Dans le cas contraire, des vibrations anormales peuvent se produire et engendrer des blessures. N'utilisez pas de détergent solidifié. - S'il s'accumule dans le lave-linge, des fuites d'eau peuvent en résulter. Si le lave-linge comporte des orifices de ventilation à la base, veillez à ne pas obstruer ces derniers. Assurez-vous que toutes les poches des vêtements à laver sont vides. - Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d'importants dégâts à l'appareil. Évitez de laver des vêtements ayant de grandes boucles, des boutons ou d'autres accessoires en métal lourd. SymBoLESD'aVERtiSSEmEntÀRESPEctERaBSoLumEnt PouRLEnEttoyaGE Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus. N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil. - Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs électriques ou un incendie. Avant d'effectuer un nettoyage ou un entretien, débranchez le cordon d'alimentation de la prise murale. - Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. consignes de sécurité aVERtiSSEmEnt WF0602NUWG-02847D_FR.indd 10 2010-05-14 10:38:45contenu _11 contenu INSTAllER lE lAVE-lINgE

12 Vérification des pièces 13 Respect des conditions d'installation 13 Alimentation électrique et mise à la terre 13 Arrivée d'eau 14 Vidange 14 Sol 14 Température ambiante 14 Encastrement dans une niche ou installation dans un placard 14 Installation de votre lave-linge EffEcTUER UN lAVAgE

21 Premier lavage 21 Consignes élémentaires 22 Panneau de commande 24 Sécurité enfant 24 Départ différé 25 Laver du linge à l'aide du sélecteur de programme 26 Laver du linge en fonction manuelle 26 Instructions de lavage 28 Informations sur la lessive et les additifs 28 Quelle lessive utiliser ? 28 Tiroir à lessive NETTOyAgE ET ENTRETIEN dE VOTRE lAVE-lINgE

29 Vidanger le lave-linge en urgence 29 Nettoyer l’extérieur 30 Nettoyage du tiroir à lessive et du logement du tiroir 31 Nettoyer le filtre à impuretés 31 Nettoyer le filtre à maille du tuyau d’arrivée d’eau 32 Réparer un lave-linge qui a gelé 32 Entreposer le lave-linge cOdES d'ERREUR ET dE dépANNAgE

33 Vérifiez les points suivants si... 34 Codes d'erreur TAblEAU dES pROgRAMMES

35 Tableau des programmes ANNExE

36 Tableau des symboles textiles 36 Protection de l’environnement 36 Déclaration de conformité 37 Caractéristiques techniques WF0602NUWG-02847D_FR.indd 11 2010-05-14 10:38:4512_ Installer le lave-linge Installer le lave-linge Assurez-vous que l'installateur a suivi ces instructions à la lettre, de sorte que votre nouveau lave-linge fonctionne correctement et que vous ne soyez exposé à aucun risque lorsque vous faites la lessive.

Déballez soigneusement votre lave-linge et vérifiez que vous avez bien reçu toutes les pièces illustrées ci- dessous. Si vous constatez que le lave-linge a été endommagé pendant le transport ou qu'il manque des pièces, contactez le service clientèle de Samsung ou votre revendeur Samsung.

Afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, il est essentiel que le câblage et la mise à la terre soient réalisés conformément aux spécifications de la dernière révision du Code national de l'électricité (NEC) ANSI/FNPA n° 70 ainsi qu'aux réglementations et ordonnances locales en vigueur. L'utilisation d'une alimentation électrique adaptée à cet appareil relève de la responsabilité de son propriétaire. N'utilisez jamais de rallonge. Utilisez uniquement le cordon d'alimentation fourni avec votre lave-linge. En préparation de l'installation, assurez-vous que l'alimentation électrique réunit les conditions suivantes :

• Fusible ou coupe-circuit 220 V~240 V 50 Hz 20 A

• Circuit de dérivation distinct, réservé uniquement à votre lave-linge Votre lave-linge doit être mis à la terre. En cas de panne ou de défaillance du lave-linge, la mise à la terre réduira le risque de surtension électrique en fournissant au courant électrique un chemin de moindre résistance. Votre lave-linge est équipé d'un cordon doté d'une prise à 3 broches avec conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre. Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz ou une conduite d'eau chaude. Un branchement incorrect du conducteur de terre peut provoquer une surtension électrique. Demandez conseil à un électricien ou à un réparateur agréé si vous avez des doutes quant à la mise à la terre correcte du lave-linge. Ne modifiez pas la fiche fournie avec le lave-linge. Si elle n'est pas adaptée à la prise murale, faites appel à un électricien qualifié pour installer une prise appropriée.

Pour un remplissage correct du lave-linge, la pression d'eau doit être comprise entre 50 kPa et 800 kPa. Si la pression d'eau est inférieure à 50 kPa, la vanne d'arrivée d'eau risque de ne plus se fermer correctement et la durée de remplissage risque d'augmenter au-delà de la limite autorisée par le contrôleur, entraînant ainsi l'arrêt du lave-linge (Un limiteur de durée de remplissage est intégré au contrôleur de l'appareil afin d'éviter tout trop-plein ou toute inondation en cas de défaillance d'un tuyau interne.). Les robinets d'arrivée d'eau doivent se trouver à moins de 122 cm de l'arrière de votre lave-linge afin que les tuyaux fournis puissent être reliés à l'appareil. La plupart des magasins de fournitures de plomberie proposent des tuyaux d'alimentation en eau de différentes longueurs (jusqu'à 305 cm). Voici quelques conseils pour réduire les risques de fuite et de dégât des eaux :

• Faitesensortequelesrobinetsd'arrivéed'eausoientfacilementaccessibles.

• Fermezlesrobinetsd'arrivéed'eaulorsquevousn'utilisezpaslelave-linge.

• Vériezrégulièrementl'absencedefuitesauniveaudesraccordsdestuyaux d'alimentation en eau. Avant d'utiliser votre lave-linge pour la première fois, vérifiez l'absence de fuites au niveau des raccords avec la vanne d'arrivée d'eau et les robinets.

Samsung recommande de placer le tuyau d'évacuation mural à une hauteur de 46 cm. Fixez le tuyau de vidange à la pince prévue à cet effet, puis introduisez-le dans le tuyau d'évacuation mural. Le tuyau d'évacuation doit être suffisamment large pour accueillir le tuyau de vidange du lave-linge. Le tuyau de vidange est fixé en usine.

Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible que vous deviez le renforcer afin de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de revêtements mous risque d'accentuer le phénomène de vibrations et/ou de provoquer des déplacements intempestifs de votre lave-linge durant l'essorage. N'installez jamais votre lave-linge sur une plate-forme ou sur une structure fragile.

N'installez pas votre lave-linge dans une pièce où la température est susceptible de descendre en dessous de zéro degré, car l'eau restant dans la vanne d'arrivée d'eau, la pompe ou les tuyaux risquerait de geler. Si de l'eau venait à geler dans les conduites, les courroies, la pompe et d'autres composants pourraient être endommagés.

Pour garantir un fonctionnement correct et sûr de votre nouveau lave-linge, il convient de respecter les exigences suivantes en termes de dégagement : Sur les côtés – 25 mm À l'arrière – 51 mm En haut – 25 mm À l'avant – 465 mm Si vous souhaitez superposer le lave-linge et votre sèche-linge, veillez à laisser un espace libre d'au moins 465 mm à l'avant de la niche ou de l'armoire. Installé seul, votre lave-linge ne nécessite pas d'aération spécifique.

Avant d'installer votre lave-linge, vérifiez que l'emplacement choisi :

• possèdeunesurfacedureetàniveau,sansmoquetteouautrerevêtementdesol susceptible d'obstruer l'aération ;

• n'estpasexposéàlalumièredirectedusoleil;

• disposedel'espaced'aérationsufsant;

• nerisquepasdegeler(températureinférieureà32°Fou0°C);

• nesetrouvepasàproximitéd'unesourcedechaleur(ex.:huile,gaz,etc.);

Avant d'installer le lave-linge, vous devez enlever les cinq vis de transport situées à l'arrière de l'appareil.

1. Desserrez tous les boulons et les six vis à l'aide d'une clé.

2. Bouchez les trous avec les caches plastiques fournis.

3. Rangez les vis de transport dans un endroit sûr afin de pouvoir les retrouver facilement si

vous souhaitez déplacer le lave-linge ultérieurement. Tenez tous les éléments d'emballage (sacs plastique, polystyrène, etc.) hors de portée des enfants.

Lorsque vous installez le lave-linge, assurez-vous que la prise de courant, l'arrivée d'eau et le système d'évacuation sont facilement accessibles.

1. Faites glisser le lave-linge jusqu'à son emplacement d'installation.

2. Mettez votre lave-linge de

niveau en faisant tourner manuellement les pieds vers la gauche ou vers la droite.

3. Lorsque le lave-linge est à niveau, serrez les écrous.

• Serrez les écrous pour empêcher les pieds de bouger.

• Tournez les quatre écrous dans le sens horaire pour fixer les pieds sur le lave-linge. Si le lave-linge n'est pas à niveau ou si l'un de ses pieds n'est pas fermement fixé, les vibrations produites lors de la phase d'essorage risquent de le déséquilibrer. Installer le lave-linge WF0602NUWG-02847D_FR.indd 16 2010-05-14 10:38:47Installer le lave-linge _17

Raccorder le tuyau d’arrivée d’eau

1. Prenez le raccord en L correspondant au tuyau

d'arrivée d'eau froide et raccordez-le à l'arrivée d'eau froide située à l'arrière de la machine. Serrez à la main. Raccordez une extrémité du tuyau d'arrivée d'eau au lave-linge et l'autre extrémité au robinet d'eau. Ne tendez pas le tuyau d’arrivée d’eau. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long.

2. Raccordez l'autre extrémité du tuyau d'arrivée

d'eau froide au robinet d'eau froide de votre lavabo et serrez-la à la main. Si nécessaire, vous pouvez repositionner le tuyau d’arrivée d’eau sur le lave-linge en desserrant le raccord, en faisant tourner le tuyau et en resserrant le raccord.

1. Prenez le raccord en L rouge correspondant au tuyau d'arrivée d'eau chaude et raccordez-le

à l'arrivée d'eau chaude située à l'arrière de la machine. Serrez à la main.

2. Raccordez l'autre extrémité du tuyau d'arrivée d'eau chaude au robinet d'eau chaude de

votre lavabo et serrez-la à la main.

3. Utilisez un raccord en Y si vous souhaitez utiliser uniquement l'eau froide.

WF0602NUWG-02847D_FR.indd 17 2010-05-14 10:38:4718_ Installer le lave-linge Installer le lave-linge Raccorder le tuyau d'arrivée d'eau (sur certains modèles)

1. Retirez l'adaptateur du tuyau d'arrivée d'eau.

2. À l'aide d'un tournevis cruciforme, commencez par

desserrer les quatre vis de l'adaptateur. Prenez ensuite l'adaptateur et tournez la partie (2) dans le sens de la flèche, jusqu'à obtenir un écart de 5 mm.

3. Raccordez l'adaptateur au robinet en serrant fermement

les vis et en levant l'adaptateur vers le haut. Tournez la partie (2) dans le sens de la flèche, puis raccordez (1) et (2).

4. Raccordez le tuyau d'arrivée d'eau à l'adaptateur.

Lorsque vous lâchez la partie (3), le tuyau se raccorde automatiquement à l'adaptateur en faisant un "clic". Après avoir raccordé le tuyau d'arrivée d'eau à l'adaptateur, vérifiez que le branchement a été correctement effectué en tirant le tuyau d'arrivée d'eau vers le bas.

5. Raccordez l'autre extrémité du tuyau d'arrivée d'eau à la

vanne d'alimentation en eau située à l'arrière du lave-linge. Serrez fermement le tuyau dans le sens des aiguilles d'une montre.

6. Ouvrez l'arrivée d'eau et vérifiez l'absence de fuite au

niveau de la vanne d'arrivée d'eau, du robinet ou de l'adaptateur. En cas de fuite d'eau, répétez les étapes précédentes. N'utilisez pas le lave-linge si une fuite d'eau a été détectée. Cela pourrait en effet provoquer des blessures ou un choc électrique.

• Si le robinet est doté d'un pas de vis, raccordez le tuyau d'arrivée d'eau au robinet comme indiqué ci-contre. Utilisez un robinet standard pour l'arrivée d'eau. Si le robinet est à angle droit ou s'il est trop gros, retirez la bague d'écartement avant d'insérer le robinet dans l'adaptateur.

aVERtiSSEmEnt WF0602NUWG-02847D_FR.indd 19 2010-05-14 10:38:4920_ Installer le lave-linge Raccordement du tuyau de vidange L'extrémité du tuyau de vidange peut être positionnée de trois façons différentes :

1. Sur le bord d'un lavabo : le tuyau de vidange doit être positionné à une hauteur comprise

entre 60 et 90 cm. Pour que le bout du tuyau reste coudé, utilisez le guide-tuyau en plastique fourni. Fixez le guide au mur avec un crochet ou au robinet avec un lien, afin que le tuyau de vidange ne bouge pas.

2. Raccordé au tuyau d'évacuation du lavabo : le tuyau d'évacuation doit être situé au-dessus

du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol.

3. Sur un tuyau d'évacuation : il est conseillé d'utiliser un tuyau vertical de 65 cm (sa longueur

doit être comprise entre 60 cm et 90 cm). éTApE 5

Branchez le cordon d'alimentation sur une prise électrique murale agréée de 230 V et 50 Hz, protégée par un fusible de 20 ampères (ou un coupe-circuit comparable) (Pour obtenir plus d'informations sur les exigences électriques et de mise à la terre, reportez-vous à la page 13.). Installer le lave-linge 60 ~ 90 cm WF0602NUWG-02847D_FR.indd 20 2010-05-14 10:38:50effectuer un lavage _21

effectuer un lavage Avec le nouveau lave-linge Samsung, le plus difficile consiste à décider quelle catégorie de linge laver en premier.

Avant de laver du linge pour la première fois, vous devez effectuer un cycle complet à vide (c'est- à-dire sans charger de linge dans le tambour).

1. Actionnez le bouton Marche/Arrêt

2. Versez votre dose de lessive dans le bac prévu à cet effet

du tiroir à lessive.

3. Ouvrez l’arrivée d’eau du lave-linge.

4. Appuyez sur le bouton Départ/Pause( ).

Cette opération permet de vidanger l'eau qui aurait pu rester dans le lave-linge après le test du fabricant. : lessive pour le prélavage ou amidon. : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant. : additifs, comme de l'assouplissant (ne pas dépasser la limite MAX du bac « A »).

1. Chargez votre linge dans le tambour.

Ne surchargez pas le lave-linge. Pour déterminer la capacité correspondant à chaque type de linge, reportez-vous au tableau page 27 ou 35.

• Assurez-vousquelelingen'estpasprisdanslaporte,carcelarisqueraitdeprovoquer une fuite d'eau.

• Aprèsuncycledelavage,ilsepeutquedelalessivesubsistedanslapartieavanten caoutchouc du lave-linge. Si tel est le cas, retirez ces résidus afin d'éviter toute fuite d'eau.

• Nelavezpaslesvêtementsimperméables.

2. Fermez le hublot jusqu'à ce qu'il s'enclenche.

3. Mettez l'appareil sous tension.

4. Versez de la lessive et les éventuels additifs dans le distributeur.

5. Sélectionnez les options et le programme appropriés à la charge de linge.

Le voyant du lave-linge s'allume et une estimation de la durée du programme apparaît alors sur l'afficheur.

6. Appuyez sur le bouton Départ/Pause( ).

AffIcHAgE NUMéRIQUE Affiche le temps restant du cycle de lavage, toutes les informations relatives au programme et les messages d'erreur.

MOlETTE OU bOUTON dE SélEcTION dE pROgRAMME Sélectionnez le schéma de rotation et la vitesse d'essorage du programme. Pour plus d'informations, reportez-vous à la section « Laver du linge à l'aide du sélecteur de programme » (voir page 25). : cotons, draps, linge de table, sous-vêtements, serviettes, chemises, etc. peu ou moyennement sales. : chemisiers, chemises, etc., peu ou moyennement sales, en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire. : lainages lavables en machine uniquement. La charge doit être inférieure à 2 kg.

• Le programme Laine permet de laver votre linge tout en douceur en faisant effectuer au tambour de très légers mouvements de bercements. Ces légers mouvements de va-et-vient et le trempage se font en continu afin d'éviter que les fibres de laine ne se froissent ou ne se déforment. Cet arrêt ne représente pas un problème.

• Une lessive neutre est recommandée pour le programme Laine afin d'obtenir de meilleurs résultats de lavage et de préserver la douceur des fibres. : le lavage à haute température et les rinçages supplémentaires permettent d'éliminer totalement les résidus de lessive afin de préserver les textiles délicats. : vêtements de tous les jours (ex. : sous-vêtements et chemises). Programme court pour instituts d'expérimentation. : pour le linge peu sale (2 kg maximum) dont vous avez besoin rapidement.

• Lesvaleurs(15minutes)peuventêtredifférentesdesvaleurs indiquées en fonction de la pression, de la dureté et de la température de l'eau, de la température ambiante, du type et de la quantité de linge à laver et de son degré de salissure, de la lessive utilisée, des variations de tension et des options sélectionnées. effectuer un lavage

Ajoutez une petite quantité de lessive pour une petite quantité de linge (moins de 2 kg) pour le programme Express 15’ ; si vous utilisez trop de lessive, il risque d’en rester après le lavage. : cycle d’essorage supplémentaire permettant d’éliminer le surplus d’eau du linge. : pour le linge qui n’a besoin que d’un rinçage ou pour ajouter un adoucissant à une lessive.

bOUTON dE SélEcTION dU dépART dIfféRé Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes options de départ différé (de 3 à 19 heures, par tranches d'une heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.

bOUTON dE SélEcTION dE lA TEMpéRATURE Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes températures disponibles : (Eau froide, 30 ˚C, 40 ˚C, 60 ˚C et 95 ˚C).

bOUTON dE SélEcTION dE l'ESSORAgE Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes vitesses d'essorage disponibles. WF0604/WF0504 Tous les voyants s'éteignent, , 400, 800, 1 400 tr/min WF0602/WF0502 Tous les voyants s'éteignent, , 400, 800, 1200 tr/min WF0600/WF0500 Tous les voyants s'éteignent, , 400, 800, 1000 tr/min WF0608/WF0508 Tous les voyants s'éteignent, , 400, 800, 800+ tr/min “Sans essorage ” : le linge reste dans le tambour et aucun essorage n'est effectué après la dernière vidange. “Arrêt cuve pleine (toutes les voyants s'éteignent)” : le linge trempe dans la dernière eau de rinçage. Avant de pouvoir décharger le linge, un cycle « Vidange » ou « Essorage » doit être effectué.

bOUTON dE SélEcTION dE l'OpTION Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes options de lavage : (Prélavage) (Rinçage+) (Intensif) (Prélavage) + (Rinçage+) (Prélavage) + (Intensif) (Rinçage+) + (Intensif) (Prélavage) + (Rinçage+) + (Intensif) (arrêt)

appuyez sur ce bouton pour sélectionner un prélavage. La fonction de prélavage est disponible uniquement avec les programmes suivants : Coton ( ), Synthétiques ( ), Bébé coton ( ), Quotidien ( ).

appuyez sur ce bouton pour ajouter des cycles de rinçage.

appuyez sur ce bouton lorsque le linge est très sale et qu'un lavage intensif s'avère nécessaire. Cela a pour effet d'augmenter la durée de chaque cycle de lavage.

bOUTON dépART/pAUSE Ce bouton permet d'interrompre et de relancer un cycle.

bOUTON MARcHE/ARRÊT Si vous appuyez une première fois sur ce bouton, le lave-linge se mettra en marche ; appuyez une deuxième fois et il s'arrêtera. Si le lave-linge reste allumé pendant plus de 10 minutes sans qu'aucun bouton ne soit actionné, il s'éteindra automatiquement. WF0602NUWG-02847D_FR.indd 23 2010-05-14 10:38:5324_ effectuer un lavage Sécuritéenfant La fonction Sécurité enfant vous permet de verrouiller les boutons, de telle sorte que le cycle de lavage que vous avez choisi ne puisse pas être modifié. Activation/Désactivation Pour activer ou désactiver la fonction Sécurité enfant, appuyez simultanément sur les boutons Essorage et Options pendant 3 secondes. Le voyant « Verrouillage » est allumé lorsque cette fonction est activée. Lorsque la fonction Sécurité enfant est activée, seul le bouton Marche/Arrêt fonctionne. Cette fonction reste active même après que le lave-linge a été éteint et rallumé ou débranché et rebranché. Départdifféré Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 3 à 19 heures (par tranches d'une heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.

1. Programmez manuellement ou automatiquement votre lave-linge en fonction du type de linge

2. Appuyez sur le bouton Départ différé à plusieurs reprises jusqu'à obtenir le départ différé

3. Appuyez sur le bouton Départ/Pause. Le voyant « Départ différé » s'allume et l'horloge

lance le compte à rebours.

4. Pour annuler la fonction Départ différé, appuyez sur le bouton Marche/Arrêt puis remettez

le lave-linge en marche. effectuer un lavage

Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique "Fuzzy Control" de Samsung. Lorsque vous choisissez un programme, le lave-linge définit les options appropriées en matière de température, de temps et de vitesse de lavage.

1. Ouvrez le robinet de votre évier.

2. Appuyez sur le bouton Marche/Arrêt.

3. Ouvrez le hublot.

4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.

5. Fermez le hublot.

6. Ajoutez la lessive et, si nécessaire, l'adoucissant et le liquide de prélavage dans les bacs

appropriés. La fonction de prélavage n'est disponible qu'avec les programmes Coton, Synthétiques, Bébé coton et Quotidien. Effectuez un cycle de prélavage uniquement si le linge à laver est très sale.

7. Utilisez le Sélecteur de programme pour sélectionner le programme approprié en fonction

du type de linge : Coton, Synthétiques, Lavage main, Bébé coton, Quotidien, Express 15'. Les voyants correspondants s'allument sur le panneau de commande.

8. À ce stade, vous pouvez contrôler la température de lavage, le nombre de cycles de rinçage,

la vitesse d'essorage et le délai de départ différé en appuyant sur le bouton correspondant.

9. Appuyez sur le bouton Départ/Pause pour lancer le cycle de lavage. L'indicateur de

progression s'allume et le temps de lavage restant apparaît à l'écran.

Il est possible d'ajouter ou de retirer du linge dans les 5 minutes qui suivent le début du cycle de lavage.

1. Appuyez sur le bouton Départ/Pause pour déverrouiller le hublot.

Le hublot est bloqué si l'eau est trop CHAUDE ou son niveau trop ÉLEVÉ.

2. Après avoir refermé le hublot, appuyez sur le bouton Départ/Pause pour redémarrer le cycle

À la fin du programme, le lave-linge s'arrête automatiquement.

1. Ouvrez le hublot.

Vous pouvez laver des vêtements en fonction manuelle, sans utiliser le sélecteur de programme.

1. Ouvrez l'arrivée d'eau.

2. Appuyez sur le bouton Marche/Arrêt du lave-linge.

3. Ouvrez le hublot.

4. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.

5. Fermez le hublot.

6. Ajoutez de la lessive et, si nécessaire, de l'adoucissant ou du liquide de prélavage dans les

7. Appuyez sur le bouton Température pour choisir la température (Froid, 30 ˚C, 40 ˚C, 60 ˚C

8. Appuyez sur le bouton Options pour choisir les programmes de rinçage+.

La durée du lavage augmente en conséquence.

9. Appuyez sur le bouton Essorage pour choisir la vitesse d'essorage.

La fonction Arrêt cuve pleine vous permet de sortir de votre lave-linge des articles encore non essorés. ( : Sans essorage (Tous les voyants s'éteignent) : Arrêt cuve pleine)

10. Appuyez sur le bouton Départ différé à plusieurs reprises pour faire défiler les différentes

options disponibles (de 3 à 19 heures, par tranches d'une heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.

11. Appuyez sur le bouton (Départ/Pause) pour lancer le cycle de lavage.

Suivez ces instructions afin d'obtenir un linge parfaitement propre et d'utiliser votre lave-linge de la manière la plus efficace qui soit. Vérifiez toujours le symbole textile sur le vêtement avant de procéder au lavage.

• Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnes.

• Couleurs : séparez le blanc et les couleurs. Lavez les vêtements de couleur neufs séparément.

• Taille : placer des vêtements de tailles différentes dans la même charge améliore l'action du lavage.

• Sensibilité : lavez les articles délicats séparément, en utilisant le cycle de lavage Délicats pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes des articles que vous lavez ou reportez-vous au tableau des symboles textiles en annexe.

Avant chaque lessive, videz toutes les poches des vêtements à laver. Les petits objets durs de forme irrégulière comme les pièces, couteaux, punaises ou trombones risquent en effet d'endommager votre lave-linge. Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d'autres accessoires en métal lourd. Toute pièce métallique présente sur un vêtement risque d'endommager le linge et le tambour. Mettez les vêtements pourvus de boutons ou de broderies sur l'envers avant de les laver. Veillez à fermer les fermetures à glissière des pantalons et vestes afin de ne pas endommager le tambour. Les fermetures à glissière doivent être maintenues fermées à l'aide d'un fil avant le lavage. Les vêtements pourvus de lanières peuvent s'emmêler avec d'autres vêtements, ce qui risque de les abîmer. Veillez à attacher ensemble les lanières avant de lancer le cycle de lavage.

Lorsqu'il est associé aux lessives modernes, votre nouveau lave-linge donne de parfaits résultats tout en permettant d'économiser de l'énergie, du temps, de l'eau et de la lessive. Toutefois, si vos cotons sont particulièrement sales, utilisez un programme de prélavage avec une lessive protéinique. effectuer un lavage WF0602NUWG-02847D_FR.indd 26 2010-05-14 10:38:55effectuer un lavage _27

Ne surchargez pas le lave-linge, sans quoi votre linge ne sera pas lavé correctement. Utilisez le tableau ci-dessous afin de déterminer la capacité pour le type de linge à laver. Type de tissu Capacité

• Silachargedelingen'estpaséquilibrée(lemessage«UE » s'affiche), rééquilibrez-la. Un mauvais équilibrage de la charge risque de réduire l'efficacité de l'essorage.

• Lorsquevouslavezdesdrapsoudescouettes,ilsepeutqueladuréedelavagesoit allongée ou que l'efficacité de l'essorage soit moindre.

• Pourcetyped'article,lacapacitémaximaleconseilléeestde1,8kg. Assurez-vous de placer les soutien-gorge (lavables à l’eau) dans un sac à linge (à acheter séparément).

• Lespartiesmétalliquesdelastructurepeuventeneffetsortirdu soutien-gorge et endommager le linge. Il est donc conseillé de les insérer dans un sac à linge fin.

• Lesvêtementslégersetdepetitetaille,telsqueleschaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin. Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales et entraîner des déplacements intempestifs et dangereux de la machine.

• Sivouslancezunprogrammed'essorageenplaçantuniquementunpantalonenjeanou une serviette dans le tambour, le programme peut ne pas fonctionner comme prévu.

• Nousvousconseillonsdeplacerplusdedeuxarticlesdumêmetypedansletambour.

La lessive à utiliser dépend de la nature du tissu (ex. : coton, synthétiques, délicats, lavage main pour laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous ne connaissez pas le degré de dureté de l'eau de votre région, renseignez-vous auprès des autorités locales. N'utilisez pas de lessive qui a durci ou s'est solidifiée, car elle risque de ne pas se dissoudre complètement avant le cycle de rinçage. Par conséquent, le rinçage ne s'effectuera pas correctement ou le trop-plein risque de se bloquer.

Votre lave-linge dispose de bacs séparés (pour la lessive et pour l'adoucissant). Répartissez tous les additifs de lavage dans leurs bacs respectifs avant de démarrer votre lave-linge. N'ouvrez PAS le tiroir à lessive lorsque le lave-linge fonctionne.

1. Ouvrez le tiroir à lessive situé sur le côté gauche du

panneau de commande.

2. Ajoutez la quantité recommandée de lessive directement

dans le bac à lessive avant de démarrer votre lave-linge.

3. Le cas échéant, ajoutez la quantité recommandée

d'adoucissant dans le bac à adoucissant .

4. Si vous utilisez l'option de prélavage, ajoutez la quantité

recommandée de lessive dans le bac de prélavage . N'utilisez PAS les types de lessive suivants lorsque vous lavez des articles volumineux :

• Lessivesentablettesouencapsules

• Lessivesnécessitantunebouledoseuseetunlet Si l'assouplissant est sous forme concentrée ou épaisse, diluez-le dans un peu d'eau avant de le verser dans le bac afin d'empêcher le blocage du trop-plein. effectuer un lavage WF0602NUWG-02847D_FR.indd 28 2010-05-14 10:38:55nettoyage et entretien de votre lave-linge _29

nettoyage et entretien de votre lave-linge Il est essentiel de bien entretenir votre lave-linge pour en améliorer ses performances, éviter les réparations inutiles et allonger sa durée de vie.

1. Débranchez le lave-linge de l'alimentation électrique.

2. Ouvrez le capot du filtre.

3. Tirez le le tuyau de vidange d'urgence afin de le détacher

de vidange d'urgence.

5. Laissez l'eau s'écouler dans un récipient.

6. Remettez le bouchon sur le tuyau de vidange d'urgence,

puis fixez le tuyau sur son guide.

7. Remettez le capot du filtre en place.

1. Essuyez les surfaces extérieures du lave-linge, y compris le panneau de commande, à l'aide

d'un chiffon doux et d'un produit d'entretien ménager non abrasif.

2. Utilisez un chiffon doux pour sécher les surfaces.

3. Ne versez pas d'eau sur le lave-linge.

1. Appuyez sur la manette d'ouverture située

à l'intérieur du tiroir à lessive et retirez ce dernier.

2. Sortez le séparateur de lessive liquide du

3. Lavez tous les éléments à l'eau claire.

4. Nettoyez le logement du tiroir à l'aide d'une vieille brosse à

5. Replacez le séparateur de lessive liquide dans le tiroir en

appuyant fermement dessus.

6. Remettez le tiroir en place.

7. Pour enlever tout résidu de lessive, lancez un programme

de rinçage sans mettre de linge dans le tambour. nettoyage et entretien de votre lave-linge

Il est conseillé de nettoyer le filtre à impuretés 5 à 6 fois par an ou lorsque le message d'erreur « 5E » s'affiche (Reportez-vous à la section "Vidanger le lave-linge en urgence" à la page précédente.) Avant de nettoyer le filtre à impuretés, veillez à débrancher le cordon d'alimentation.

1. Ouvrez le capot du filtre.

2. Retirez le bouchon du tuyau de vidange d'urgence et

3. Dévissez le bouchon du filtre à impuretés.

4. Retirez toute impureté et autre corps étranger pris dans

le filtre et nettoyez ce dernier. Assurez-vous que l'hélice de la pompe de vidange située derrière le filtre n'est pas bloquée.

5. Remettez en place le bouchon du filtre à impuretés.

6. Remettez le bouchon du filtre en place.

Si le bouchon du filtre à impuretés n'est pas correctement fixé, il risque de se produire des fuites d'eau.

Vous devez nettoyer le filtre à maille du tuyau d'arrivée d'eau au moins une fois par an ou lorsque le message d'erreur « 4E » s'affiche :

1. Coupez l'alimentation en eau du lave-linge.

2. Dévissez le tuyau à l’arrière du lave-linge. Pour éviter les projections d'eau dues à l'air sous

pression contenu dans le tuyau, recouvrez ce dernier d'un linge.

3. À l'aide d'une pince, sortez doucement le filtre à maille du tuyau et rincez-le sous l'eau

jusqu'à ce qu'il soit propre. Nettoyez également l'intérieur et l'extérieur du raccord fileté.

4. Remettez le filtre en place.

5. Revissez le tuyau sur le lave-linge.

6. Assurez-vous que les raccords sont étanches et ouvrez le robinet.

WF0602NUWG-02847D_FR.indd 31 2010-05-14 10:38:5732_ nettoyage et entretien de votre lave-linge RéPaRERunLaVE-LinGEquiaGELé Si la température descend en dessous de 0 °C et que votre lave-linge est gelé :

1. Débranchez le lave-linge.

2. Versez de l'eau chaude sur le robinet pour assouplir le tuyau d'arrivée d'eau.

3. Retirez le tuyau d’arrivée d’eau et trempez-le dans l’eau chaude.

4. Versez de l’eau chaude dans le tambour du lave-linge et laissez-la agir pendant 10 minutes.

5. Rebranchez le tuyau d'arrivée d'eau sur le robinet et vérifiez que l'arrivée d'eau et la vidange

fonctionnent normalement. EntREPoSERLELaVE-LinGE Si vous devez entreposer votre lave-linge pendant une période prolongée, il est préférable de le vidanger et de le débrancher. Les lave-linge peuvent être endommagés s'il reste de l'eau dans les tuyaux et les composants internes avant l'entreposage.

1. Sélectionnez le programme Express 15' et versez un agent de blanchiment dans le bac

d'agent de blanchiment. Lancez un cycle complet à vide.

2. Fermez les robinets d'eau et débranchez les tuyaux d'alimentation.

3. Débranchez votre lave-linge de l'alimentation électrique et laissez le hublot ouvert pour laisser

l'air circuler à l'intérieur du tambour. Si votre lave-linge a été entreposé à des températures inférieures au point de congélation, attendez que l'eau gelée à l'intérieur dégèle avant de l'utiliser à nouveau. nettoyage et entretien de votre lave-linge WF0602NUWG-02847D_FR.indd 32 2010-05-14 10:38:57codes d'erreur et de dépannage _33

codes d'erreur et de dépannage

• Assurez-vous que le lave-linge est branché.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que le ou les robinets d'arrivée d'eau sont ouverts.

• Assurez-vous d'avoir appuyé sur le bouton Départ/Pause( ).

• Ouvrez le robinet d'arrivée d'eau à fond.

• Assurez-vous que le tuyau d'eau n'est pas gelé.

• Démêlez les tuyaux d'arrivée d'eau.

• Nettoyez le filtre du tuyau d'arrivée d'eau.

• Assurez-vous que la pression d'eau est suffisante pour faire fonctionner le lave-linge.

• Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive.

• Assurez-vous que le lave-linge est installé sur une surface plane. Si la surface n’est pas plane, ajustez les pieds réglables pour mettre le lave-linge à niveau.

• Assurez-vous que les vis de transport ont été enlevées.

• Assurez-vous que le lave-linge n'est en contact avec aucun autre objet.

• Assurez-vous que la charge de linge est bien équilibrée.

• Démêlez tous les tuyaux. Vérifiez que les tuyaux ne sont pas emmêlés.

• Assurez-vous que le filtre à impuretés n’est pas bouché.

• Le hublot ne s’ouvre que 3 minutes après l’arrêt ou la désactivation du lave-linge. Si le problème persiste, contactez le service clientèle de Samsung le plus proche. WF0602NUWG-02847D_FR.indd 33 2010-05-14 10:38:5834_ codes d'erreur et de dépannage coDESD'ERREuR En cas de dysfonctionnement de votre lave-linge, un code peut apparaître sur l'afficheur. Si tel est le cas, consultez le tableau ci-dessous et essayez la solution proposée avant de contacter le service clientèle de Samsung.

• Assurez-vous que le robinet d'eau est ouvert.

• Vérifiez la pression de l'eau.

• Vidangez l'eau contenue dans le tambour à l'aide du tuyau de vidange d'urgence, nettoyez le filtre de la pompe et vérifiez que le tuyau de vidange est fixé correctement.

• La charge de linge n'est pas équilibrée. Rééquilibrez la charge. Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou un jean, il se peut que le résultat final de l'essorage ne soit pas satisfaisant et que le message d'erreur « UE » apparaisse à l'écran. cE/3E

• Contactez le service après-vente. Si un code non répertorié dans ce tableau s'affiche ou si la solution suggérée ne résout pas le problème, contactez le service clientèle de Samsung ou votre revendeur Samsung. codes d'erreur et de dépannage WF0602NUWG-02847D_FR.indd 34 2010-05-14 10:38:58tableau des programmes _35

tableau des programmes

( au choix) PROGRAMME Charge maxi. (kg) LESSIVE Température maxi.

1. Un prélavage allonge la durée du programme d'environ 15 minutes.

2. La durée d'un programme a été calculée selon les conditions spécifiées par la norme CEI 60456/EN

3. COTON 60 ˚C+INTENSIF est un programme conforme aux spécifications EN60456.

4. La durée des programmes en foyer individuel peut différer des valeurs données dans le tableau en

fonction des variations de pression et de température de l'arrivée d'eau, de la charge et du type de linge.

5. Lorsque la fonction de lavage Intensif est sélectionnée, la durée de chaque programme augmente.

WF0602NUWG-02847D_FR.indd 35 2010-05-14 10:38:5836_ annexe annexe taBLEauDESSymBoLEStEXtiLES Les symboles suivants offrent des conseils sur l'entretien des vêtements. Les symboles textile sont au nombre de quatre ; ils sont généralement énumérés dans l'ordre suivant : lavage, blanchiment, séchage et repassage et, au besoin, nettoyage à sec. L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Observez les consignes associées à chaque symbole textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage. Matériau résistant Repassage à 100 ˚C maximum Tissu délicat Pas de repassage Température de lavage maximale : 95 ˚C Nettoyage avec tous les dissolvants habituels Température de lavage maximale : 60 ˚C Nettoyage au percloréthylène, dissolvants fluorés ou essences minérales Température de lavage maximale : 40 ˚C Nettoyage uniquement par essences minérales Température de lavage maximale : 30 ˚C Pas de nettoyage à sec Lavage à la main seulement Séchage à plat Nettoyage à sec uniquement Sécher sans essorer Chlorage dilué à froid Séchage sur fil Pas de chlorage Séchage en machine possible, température modérée Repassage à 200 ˚C maximum Séchage en machine, température basse Repassage à 150 ˚C maximum Pas de séchage en machine PRotEctionDEL’EnViRonnEmEnt

• Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez respecter les normes locales en matière d’évacuation des déchets. Coupez le cordon d’alimentation de façon à ce que l’appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l’intérieur de l’appareil.

• Ne dépassez pas les quantités de détergent préconisées dans les instructions du fabricant du détergent.

• N'utilisez de produits détachant et blanchissant avant le cycle de lavage qu'en cas d'absolue nécessité.

• Économisez de l’eau et de l’électricité en ne faisant tourner que des charges pleines (la charge exacte dépend du programme utilisé). DécLaRationDEconfoRmité Cet appareil est conforme aux normes européennes de sécurité, à la directive 93/68/CE et à la norme EN

tr/min 1400 1200 1000 800 L'aspect et les caractéristiques du produit peuvent faire l'objet de modifications sans préavis à des fins d'amélioration. WF0602NUWG-02847D_FR.indd 38 2010-05-14 10:39:03mémo WF0602NUWG-02847D_FR.indd 39 2010-05-14 10:39:03QUESTIONS OU COMMENTAIRES ? pays AppElEZ lE OU RENdEZ-VOUS SUR lE SITE FRANCE 01 48 63 00 00 www.samsung.com Code N° DC68-02847D_FR WF0602NUWG-02847D_FR.indd 40 2010-05-14 10:39:03
