Intitulé	Description
Type de produit	Pompe à chaleur
Capacité de chauffage	7 kW
Capacité de refroidissement	7 kW
Énergie utilisée	Électricité
Classe énergétique	A++
Niveau sonore	55 dB
Dimensions (L x H x P)	800 x 600 x 300 mm
Poids	50 kg
Installation	Installation murale ou au sol
Entretien	Filtre à nettoyer régulièrement, vérification annuelle par un professionnel
Garantie	2 ans
Caractéristiques de sécurité	Protection contre le gel, protection électrique intégrée
Accessoires inclus	Télécommande, kit de montage
Utilisation recommandée	Résidences, bureaux, locaux commerciaux

FOIRE AUX QUESTIONS - AC071BNMPKG SAMSUNG

Quel est le niveau sonore de la pompe à chaleur SAMSUNG AC071BNMPKG ?

Le niveau sonore de la pompe à chaleur SAMSUNG AC071BNMPKG est d'environ 56 dB, ce qui est relativement silencieux pour une unité de ce type.

Comment régler la température sur la pompe à chaleur ?

Pour régler la température, utilisez la télécommande fournie ou le panneau de contrôle sur l'appareil. Sélectionnez le mode de chauffage ou de refroidissement et ajustez la température souhaitée à l'aide des boutons de réglage.

Que faire si la pompe à chaleur ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer le filtre de la pompe à chaleur ?

Pour nettoyer le filtre, retirez-le du boîtier de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place. Il est recommandé de le nettoyer tous les mois.

La pompe à chaleur produit-elle de la condensation ?

Oui, la pompe à chaleur peut produire de la condensation, surtout en mode de refroidissement. Assurez-vous que le système de drainage fonctionne correctement pour éviter les fuites d'eau.

Quelle est la durée de vie moyenne de la pompe à chaleur SAMSUNG AC071BNMPKG ?

La durée de vie moyenne de la pompe à chaleur SAMSUNG AC071BNMPKG est d'environ 10 à 15 ans, selon l'utilisation et l'entretien régulier de l'appareil.

Est-ce que la pompe à chaleur nécessite un entretien régulier ?

Oui, un entretien régulier est recommandé pour assurer le bon fonctionnement de la pompe à chaleur. Cela inclut le nettoyage des filtres, la vérification des niveaux de réfrigérant et l'inspection des composants internes.

Quelle est la capacité de chauffage de la pompe à chaleur SAMSUNG AC071BNMPKG ?

La pompe à chaleur SAMSUNG AC071BNMPKG a une capacité de chauffage d'environ 7 kW, ce qui la rend adaptée pour des espaces de taille moyenne.

Peut-on installer soi-même la pompe à chaleur ?

Il est fortement recommandé de faire appel à un professionnel pour l'installation de la pompe à chaleur SAMSUNG AC071BNMPKG afin d'assurer une installation correcte et conforme aux normes de sécurité.

MODE D'EMPLOI AC071BNMPKG SAMSUNG

Manuel de l'utilisateur

AC***BNMPKG

• Merci d'avoir acheté ce climatiseur Samsung.
• Avant d'utiliser cet appareil, veuillez lire attentivement le contenu de ce manuel et conservez-le pour pouvoir vous y reporter par la suite.

Consignes de sécurité 3

Consignes de sécurité 3

D'un coup d'œil 13

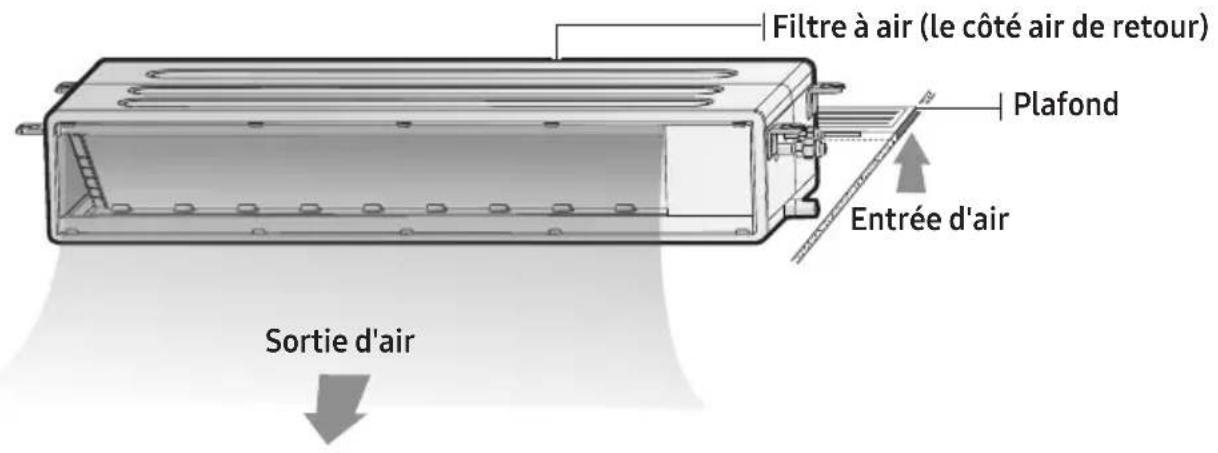

Aperçu de l'appareil extérieur 13

Caractéristiques de fonctionnement 14

Fonctionnement température et humidité 14

Nettoyage et Maintenance 15

Nettoyage et maintenance 15

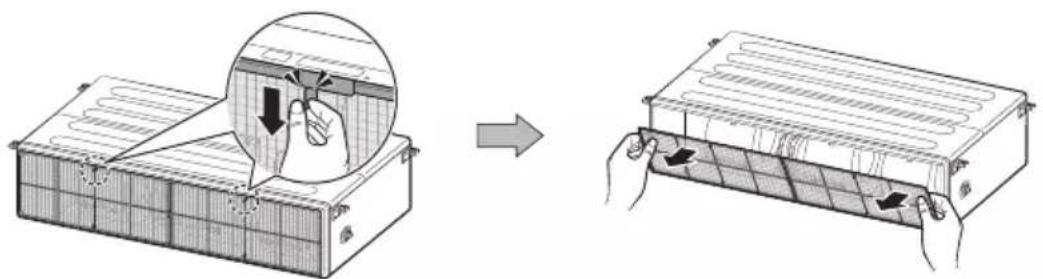

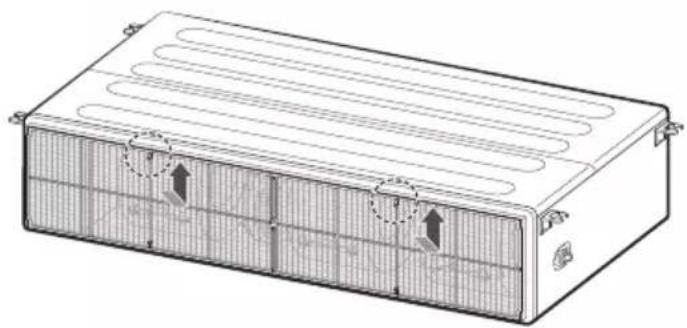

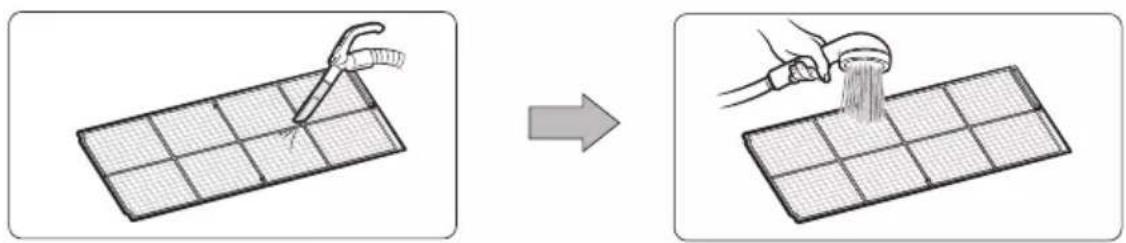

Nettoyage du filtre à air 15

Entretien périodique 16

Dépannage

Caractéristiques techniques 22

Informations sur le réfrigérant 23

Information importante : réglementation concernant le réfrigérant utilisé 23

18

Mise au rebut correcte de cet appareil

Directive relative aux déchets d'équipements électriques et électroniques (DEEE)

(Applicable dans les pays disposant de systèmes de collecte sélective)

Ce symbole sur l'appareil, ses accessoires ou sa documentation indique que ni l'appareil, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos appareils et accessoires usagés des autres déchets, vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers contacteront le détaillant auprès duquel ils ont acheté cet appareil, ou le bureau de la collectivité locale, pour savoir où et comment ils peuvent déposer ces articles pour un recyclage sans danger pour l'environnement.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Cet appareil et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour plus de renseignements sur les engagements environnementaux de Samsung et les obligations réglementaires spécifiques au produit, par exemple, REACH consultez : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Avant d'utiliser votre nouveau climatiseur, veuillez lire attentivement ce manuel afin d'assurer une utilisation efficace et en toute sécurité de toutes les caractéristiques et fonctions de cet appareil.

Dans la mesure où les présentes consignes d'utilisation s'appliquent à plusieurs modèles, les caractéristiques de votre climatiseur peuvent légèrement varier de celles décrites dans ce manuel. Pour toute question, n'hésitez pas à appeler le centre de contacts le plus proche ou à rechercher les informations dont vous avez besoin en ligne sur www.samsung.com.

AVERTISSEMENT

Dangers ou pratiques dangereuses risquant d'entraîner des blessures graves, voire mortelles.

ATTENTION

Dangers ou pratiques dangereuses risquant d'entraîner des blessures légères ou des détériorations matérielles.

Suivre les instructions.

Ne PAS tenter.

Vérifiez que l'appareil est mis à la terre pour éviter des chocs électriques.

Couper l'alimentation.

Ne PAS démonter.

AVERTISSEMENT : Matériau à faible vitesse de combustion (Cet appareil est rempli de R-32.)

Les guides de l'utilisateur et de l'installateur doivent être lus attentivement.

Les guides de l'utilisateur et de l'installateur doivent être lus attentivement.

Le guide d'entretien doit être lu attentivement.

POUR L'INSTALLATION

Utilisez un câble d'alimentation dont les caractéristiques de puissance correspondent au minimum à celles de l'appareil, et utilisez ce câble d'alimentation uniquement pour cet appareil. En outre, n'utilisez pas de rallonge.

• Rallonger le câble d'alimentation est susceptible de provoquer une électrocution ou un incendie.
• N'utilisez pas de transformateur électrique. Il pourrait provoquer un risque d'électrocution ou d'incendie.
• Si la condition de tension/fréquence/intensité nominale est différente, elle est susceptible de déclencher un incendie.

L'installation de cet appareil doit être réalisée par un technicien qualifié ou une société d'entretien.

- Dans le cas contraire, il pourrait en résulter un risque d'électrocution, d'incendie, d'explosion, de problème de produit ou de blessure qui pourrait également invalider la garantie du produit installé.

Installez un interrupteur et un disjoncteur dédiés au climatiseur.

- Le non-respect de cette consigne risque de provoquer un choc électrique ou un incendie.

Fixez fermement le module extérieur afin que la partie électrique de ce module ne soit pas exposée.

- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.

N'installez pas cet appareil à proximité d'un radiateur ou d'une flamme nue, car il contient des matériaux et des substances inflammables. N'installez pas cet appareil dans un endroit humide, graisseux ou poussiéreux ou exposé directement au soleil et à l'eau (ou à la pluie). N'installez pas cet appareil dans un endroit exposé à des fuites de gaz éventuelles.

- Il pourrait provoquer un risque d'électrocution ou d'incendie.

N'installez jamais le module extérieur sur un mur extérieur élevé d'où il pourrait tomber.

- Si l'unité extérieure tombe, elle risque d'entraîner des blessures, la mort ou un endommagement de l'équipement.

Cet appareil doit être correctement mis à la terre. Ne mettez pas l'appareil à la terre sur un tuyau de gaz, un tuyau d'eau en plastique ou une ligne téléphonique.

- Le non-respect de cette consigne risque d'endommager l'appareil ou de provoquer un choc électrique, un incendie, une explosion.

ATTENTION

Installez votre appareil sur un sol plat et dur qui peut supporter son poids.

- Le non-respect de cette consigne peut endommager l'appareil et risque de provoquer des vibrations anormales et du bruit.

Installez le tuyau de vidange correctement pour assurer une bonne évacuation de l'eau.

- Le non-respect de cette consigne risque de provoquer un trop-plein d'eau et des dégâts matériels. Évitez d'ajouter un tuyau de vidange aux tuyaux d'évacuation pour éviter l'émanation d'odeurs à l'avenir.

Le produit doit être entreposé dans une pièce sans sources d'inflammation (par ex. flammes nues, appareil à gaz, chauffage électrique, etc.).

- Notez que le réfrigérant est inodore.

Si vous utilisez l'unité extérieure pour le chauffage, assurez-vous de ne pas raccorder un tuyau de vidange, un raccord de vidange et un bouchon de vidange pour que l'évacuation puisse s'effectuer plus rapidement avec moins de risque de gel.

- L'eau générée pendant l'opération de chauffage dans l'unité extérieure peut déborder et résultat dans le dommage de propriété. En particulier, lorsqu'un bloc de glace se détache en hiver, il peut provoquer des blessures personnelles ou fatales, ou endommager la propriété.

N'installez pas le produit dans un endroit où un thermohygrostat est nécessaire (salle des serveurs, salle des machines, salle informatique, etc.).

- Ces endroits ne fournissent pas de conditions de fonctionnement garanties du produit, de sorte que les performances peuvent être médiocres à ces endroits.

ALIMENTATION ÉLECTRIQUE

Si le disjoncteur est endommagé, contactez le centre de services le plus proche.
Ne tirez pas excessivement sur le câble d'alimentation et évitez de le plier. Ne tordez pas le câble d'alimentation et évitez de l'attacher. Ne suspendez pas le cordon d'alimentation à un objet métallique, ne placez pas d'objets lourds au-dessus, ne faites pas cheminer le cordon entre des objets et ne poussez pas le cordon dans l'espace vide derrière l'appareil.

- Il pourrait provoquer un risque d'électrocution ou d'incendie.

ATTENTION
Si vous n'utilisez pas le climatiseur pendant une longue période, ou lors d'un orage, coupez l'alimentation au niveau du disjoncteur.

- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.

POUR L'UTILISATION

! AVERTISSEMENT
Si l'appareil a été inondé, veuillez contacter le centre de services le plus proche.

- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.

Si l'appareil produit des bruits inhabituels, une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'alimentation et contactez le centre de services le plus proche.

- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.

En cas de dysfonctionnement, arrêter immédiatement le climatiseur et débrancher l'ensemble du système d'alimentation. Puis consulter le service après-vente agréé.

En cas de fuite de gaz (comme du propane, du gas de pétrole liquéfié, etc.), aérez immédiatement sans toucher la ligne de courant.

Ne touchez pas à l'appareil ni à la ligne de courant.

• N'utilisez pas de ventilateur.
- Une étincelle risque de provoquer une explosion ou un incendie.

Pour réinstaller le climatiseur, veuillez contacter le centre de services le plus proche.

• Dans le cas contraire, vous risquez de rencontrer des problèmes avec le produit, des fuites d'eau et des risques d'électrocution ou d'incendie.
• Cet appareil ne bénéficie pas d'un service de livraison. Si vous réinstallez le produit dans un autre endroit, les frais de construction supplémentaires et un forfait d'installation seront à votre charge.
• En particulier, si vous souhaitez installer l'appareil dans un endroit inhabituel tel qu'une zone industrielle ou près de la mer où il va être exposé au sel dans l'air, veuillez contacter votre service d'entretien le plus proche.

Ne touchez pas au disjoncteur avec les mains mouillées.

Il pourrait s'ensuivre un risque d'électrocution. Ne vaporisez pas de matériaux volatils, tels que les insecticides, sur la surface de l'appareil.

- Vous risqueriez de contaminer votre environnement, d'endommager l'appareil ou de provoquer un choc électrique ou un incendie.

N'arrêtez jamais le ventilateur avec le disjoncteur lorsqu'il fonctionne.

- L'arrêt et la mise en marche du climatiseur avec le coupe-circuit peuvent produire une étincelle et provoquer une électrocution ou un incendie.

Après avoir déballé votre climatiseur, conservez soigneusement tous les matériaux d'emballage hors de portée des enfants, ces matériaux d'emballage pouvant être dangereux pour eux.

• En plaçant un sac sur sa tête, un enfant risque de suffoquer.
  Ne touchez pas le panneau frontal avec les mains ou les doigts pendant l'opération de chauffage.
• Cela risque de provoquer un choc électrique ou des brûlures.

N'insérez pas de corps étrangers ni vos doigts dans l'ouverture lorsque le climatiseur fonctionne ou lorsque le panneau frontal se ferme.

- Faites particulièrement attention à ce que les enfants ne se blessent pas en insérant les doigts dans le produit.

Veillez à ne pas insérer les doigts ni des corps étrangers dans les admissions/ sorties d'air du climatiseur.

- Faites particulièrement attention à ce que les enfants ne se blessent pas en insérant les doigts dans le produit.

Évitez de heurter ou de tirer exagérément sur le climatiseur.

- Il pourrait en résulter un risque d'incendie, de blessure ou de problème sur l'appareil.

Ne placez pas d'objets à proximité du module extérieur afin d'éviter que les enfants ne s'en servent pour grimper dessus.

- Les enfants pourraient se blesser gravement.

N'utilisez pas ce climatiseur dans un endroit mal aéré pendant de longues périodes ou à proximité de personnes infirmes.

- Comme une telle situation pourrait devenir dangereuse en raison d'un manque d'oxygène, ouvrez la fenêtre pendant au moins une heure.

N'utilisez pas d'autres moyens que ceux recommandés par Samsung pour accélérer le dégivrage ou pour nettoyer.

Ne pas percer ou brûler.

Sachez que les réfrigérants peuvent être inodores.

Si n'importe quel corps étranger, comme de l'eau, a pénétré dans cet appareil, coupez l'alimentation et contactez le centre de services le plus proche.

- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.

N'essayez pas de réparer, démonter, ou modifier l'appareil vous-même.

• N'utilisez aucun fusible (cuivre, fil d'acier, etc.) autre que les fusibles standard.
• Dans le cas contraire, un problème d'électrocution, d'incendie, de problème sur l'appareil ou de blessure pourrait se produire.

ATTENTION

Ne placez pas d'objets ou d'appareils sous l'unité intérieure.

- De l'eau s'égouttant dans l'appareil extérieur risque de provoquer un risque d'incendie ou d'endommagement de la propriété.

Vérifiez que le cadre d'installation de l'appareil extérieur est en bon état au moins une fois par an.

- Dans le cas contraire, il pourrait y avoir un risque de blessure personnelle ou fatale, ou un endommagement de la propriété.

Le courant maximum est mesuré selon la norme CEI pour la sécurité et le courant est mesuré selon la norme ISO pour l'efficacité énergétique.

Si le climatiseur ne fonctionne pas correctement en mode refroidissement ou chauffage, il existe un risque de fuite de réfrigérant. En cas de fuite, arrêter le climatiseur, ventiler la pièce et consulter immédiatement votre revendeur pour recharger le réfrigérant.

Le réfrigérant n'est pas nocif. Cependant, s'il entre en contact avec le feu, il pourrait générer des gaz nocifs et représenter un risque d'incendie.

Pendant le transport de l'unité intérieure, les conduites doivent être recouvertes de capots de protection. Ne pas déplacer le produit en le saisissant par les conduites.

- Cela pourrait provoquer des fuites de gaz.

N'installez pas le produit dans un bateau ou un véhicule (tel qu'un camping-car).

- Le sel, les vibrations ou tout autre facteur environnemental peut provoquer un dysfonctionnement du produit, un choc électrique ou un incendie.

Ne montez pas sur le haut de l'appareil et n'y mettez pas des objets (comme du linge, des bougies ou des cigarettes allumées, des plats, des produits chimiques, des objets métalliques, etc.).

- Il pourrait en résulter un risque d'électrocution, d'incendie, de problème sur l'appareil ou de blessure.

Ne manipulez pas l'appareil si vous avez les mains mouillées.

- Risque de choc électrique.

Ne vaporisez pas de matériaux volatils, tels que les insecticides, sur la surface de l'appareil.

- Nocifs pour les humains, ils peuvent aussi provoquer des risques d'électrocution, d'incendie ou des problèmes avec le produit.

Ne buvez pas l'eau du climatiseur.

- Cette eau peut être nocive pour l'homme.

N'infligez pas de chocs à la télécommande et ne la démontez pas.

Ne touchez pas les conduits reliés à l'appareil.

- Cela peut provoquer des brûlures ou des blessures.

Ne pas couper ou brûler le contenant de réfrigérant ou les tuyauteries.

Ne pas orienter le flux d'air en direction d'un foyer de cheminée ou d'un chauffage.

N'utilisez pas ce climatiseur pour préserver les équipements de précision, les produits alimentaires, les animaux, les plantes, les produits cosmétiques ou à toute autre fin inhabituelle.

- Cela risque d'entraîner des dégâts matériels.

Évitez d'exposer directement des personnes, des animaux ou des usines au flux d'air du climatiseur pendant de longues périodes de temps.

- Il pourrait être nuisible aux humains, aux animaux ou aux plantes.

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, sauf si elles ont reçu une supervision ou des instructions concernant son utilisation par une personne responsable pour leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances si elles ont été supervisées ou ont reçu des instructions concernant l'utilisation de l'appareil de manière sûre et comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être fait par des enfants sans surveillance.

POUR LE NETTOYAGE

AVERTISSEMENT

Ne pas laver l'appareil en y vaporisant de l'eau directement. N'utilisez pas de benzène, de diluant, d'alcool ou d'acétone pour nettoyer l'appareil.

- Il pourrait en résulter une décoloration, une déformation, un endommagement ou un risque d'électrocution ou d'incendie.

Avant de nettoyer ou d'exécuter une opération de maintenance, couper l'alimentation électrique et attendez que le ventilateur s'arrête.

- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.

ATTENTION

Procédez avec précaution au nettoyage de la surface de l'échangeur thermique sur la porte de l'appareil en raison de ses bordures tranchantes.

• Pour éviter de vous couper, portez des gants en coton épais lorsque vous le nettoyez.
• Cette opération doit être réalisée par un technicien qualifié. Veuillez contacter votre installateur ou votre service d'entretien.

Ne nettoyez pas vous-même l'intérieur du climatiseur.

• Pour nettoyer l'intérieur de l'appareil, contactez le centre d'entretien le plus proche.
• Pour nettoyer le filtre intérieur, reportez-vous aux descriptions de la section « Nettoyage et entretien ».
• Le non-respect de cette consigne pourrait entraîner des dommages, une électrocution ou un incendie.
• Veillez à ne pas vous blesser avec les bords tranchants à la surface en manipulant l'échangeur thermique.

Aperçu de l'appareil extérieur

L'unité intérieure et son écran peuvent être légèrement différents de ceux indiqués sur l'illustration ci-dessous selon votre modèle et type de panneau.

TYPE GLOBAL DUCT

Filtre à air (le côté air de retour) Plafond Entrée d'air Sortie d'air

Fonctionnement température et humidité

Modèle Mode		Température extérieure	Température intérieure	Humidité intérieure
AC***BNMPKG	Mode Cool -20 °C à 52 °C 18 °C à 32 °C 80 % ou moins
	Mode Heat -25 °C à 24 °C 30 °C ou moins -
	Mode Dry -20 °C à 52 °C 18 °C à 32 °C 80 % ou moins

ATTENTION

• Si vous faites marcher le climatiseur avec un taux d'humidité relative supérieur à 80 %, ceci peut produire de la condensation et provoquer des fuites d'eau sur le sol.
• La capacité de chauffage nominale est basée sur une température extérieure de 7 °C. Si la température extérieure descend en dessous de 0 °C, l'efficacité du chauffage peut diminuer en fonction des conditions de température.
• Si l'unité intérieure se trouve en dehors de la température de fonctionnement et de la plage d'humidité, le dispositif de sécurité pourrait se mettre en marche et le climatiseur pourrait s'arrêter.
• Si l'unité intérieure est installée dans une salle informatique (par exemple, une salle d'ordinateurs), un système de secours séparé doit être installé, et la fiabilité de notre produit ne peut être garantie à des températures situées en dehors de la plage de température de fonctionnement.

Nettoyage du filtre à air

Pour des performances optimales, nettoyez régulièrement le filtre. Pour votre sécurité, lorsque vous nettoyez le filtre, assurez-vous que l'appareil est éteint.

Lors du nettoyage du filtre, assurez-vous d'avoir débranchez le câble d'alimentation de l'unité. Le filtre à air à base de mousse lavable retient les grandes particules présentes dans l'air. Il est nettoyé à l'aide d'un aspirateur ou à la main.

GLOBAL DUCT

1. Saisissez la poignée située sur le dessus du filtre, puis descendez et retirez le filtre de l'unité intérieure.

1. Nettoyez le filtre à air à l'aide d'un aspirateur ou d'un pinceau souple. Si une grande quantité de poussière est accumulée, rincez le filtre à air sous l'eau courante et séchez-le dans un endroit aéré.

• Pour des conditions optimales, répétez cette opération toutes les deux semaines.

• Si le filtre à air sèche dans un endroit confiné (ou humide), des odeurs peuvent être générées. Si cela arrive, nettoyez-le à nouveau et mettez-le à sécher dans un endroit bien ventilé.

• Insérez le filtre à air dans son emplacement initial.

• L'illustration ci-dessus peut différer de votre appareil selon le modèle.
• Après le nettoyage du filtre, appuyez sur le bouton Filter Reset (Réinitialisation du filtre) de la commande pendant 2 secondes pour réinitialiser le programme du filtre. L'indicateur témoin du filtre sera allumé pendant la durée du nettoyage.

Entretien périodique

Si le climatiseur ne doit pas être utilisé pendant une longue période, séchez le climatiseur pour le maintenir dans de bonnes conditions.

1. Séchez le climatiseur à fond en sélectionnant le mode Fan durant 3 à 4 heures et débranchez la prise d'alimentation. Il peut y avoir des dommages internes si de l'humidité reste sur les composants.
2. Avant de réutiliser votre climatiseur, séchez à nouveau les composants internes de l'appareil en activant le mode Fan pendant 3 à 4 heures. Cela aide à éliminer les odeurs qui peuvent avoir été générées par l'humidité.

Vérifications périodiques

Pour entretenir correctement votre climatiseur, reportez-vous au tableau suivant.

Type Description		Tous les mois	Tous les 4 mois	Une fois par an
Unité intérieure	Nettoyer le filtre à air (1).	●
	Nettoyer le bac de vidange des condensats (2).			●
	Bien nettoyer l'échangeur de chaleur (2).			●
	Nettoyer le tuyau de vidange des condensats (2).		●
	Remplacer les piles de la télécommande (1).			●
Unité extérieure	Nettoyer l'échangeur de la chaleur sur l'extérieur de l'unité (2).		●
	Nettoyer l'échangeur de la chaleur à l'intérieur de l'unité (2).			●
	Nettoyer les composants électriques avec des jets d'air (2).			●
	Vérifiez que toutes les composantes électriques sont fermement serrées (2).			●
	Nettoyer le ventilateur (2).			●
	Vérifiez que tout l'assemblage de fan est fermement serrée (2).			●
	Nettoyer le bac de vidange des condensats (2).			●

REMARQUE

- Les vérifications et les opérations d'entretien décrites ci-dessus sont essentielles pour garantir l'efficacité du climatiseur. La fréquence de ces opérations peut varier selon les caractéristiques de la zone, la quantité de poussière, etc.

a. Les opérations mentionnées ci-dessus doivent être exécutées plus souvent si la zone d'installation est très poussièreuse.
b. Ces opérations doivent toujours être menées à bien par un personnel qualifié. Pour des informations plus détaillées, se référer au manuel d'Installation.

Protections internes via le système de contrôle de l'unité

Le système de commande du climatiseur dispose de protections internes pour le confort de l'utilisateur et les défauts du système.

Type Description
Prévention de l'air froid	En mode Heat (Chaud), le ventilateur interne ne fonctionne pas pendant que le serpentin de l'unité intérieure se réchauffe pour éviter la circulation d'air froid.
Cycle de dégivrage	Pendant le dégivrage de la pompe à chaleur, le ventilateur interne ne fonctionne pas pour éviter la circulation de l'air froid.
Anti-protection de la batterie interne	Le compresseur se désactive afin de protéger la batterie interne lorsque le climatiseur fonctionne en mode Cool (Frais).
Protection du compresseur	Le climatiseur ne commence pas à fonctionner immédiatement afin de protéger le compresseur du module extérieur après sa mise en marche.

REMARQUE

• Si la pompe à chaleur fonctionne en mode Heat, le cycle dégivrage est mis en marche pour enlever le givre qui peut s'être formé lors de basses températures dans une unité extérieure.
• Le ventilateur intérieur est éteint automatiquement et redémarré seulement après que le cycle dégivrage est terminé.
• Quand le cycle dégivrage est activé, il peut générer des sons inhabituels. C'est un fonctionnement normal pour la sécurité du produit.

Dépannage

Pour entretenir correctement votre climatiseur, reportez-vous au tableau suivant. Cela pourra économiser du temps et des dépenses inutiles.

Le problème Solution
Le climatiseur ne fonctionne pas du tout.	Vérifiez que le câble d'alimentation est correctement branché.Vérifiez que l'interrupteur auxiliaire (MCCB, ELB) soit allumé.Si le bouton d'alimentation auxiliaire (MCCB, ELB) est sur Off, le climatiseur ne peut pas se mettre en marche même si vous appuyez sur le bouton (Power).Lorsque vous nettoyez le climatiseur ou que vous ne l'utilisez pas pendant une période prolongée, éteignez l'interrupteur d'alimentation auxiliaire (MCCB, ELB).Lorsque le climatiseur n'est pas utilisé pendant une période prolongée, veillez à mettre en marche l'interrupteur d'alimentation auxiliaire (MCCB, ELB) 6 heures avant de commencer à fonctionner.REMARQUELe bouton d'alimentation auxiliaire (MCCB, ELB) est vendu séparément.Assurez-vous que le bouton d'alimentation auxiliaire (MCCB, ELB) est placé dans la boite de distribution à l'intérieur du bâti.Si le climatiseur est arrêté par la fonction Timed off, remettez le climatiseur en marche en appuyant sur le bouton (Power).
La température ne change pas.	Vérifiez si le mode Fan est allumé. En mode Fan, le climatiseur contrôle automatiquement la température préréglée et vous ne pouvez pas la modifier.
Il ne sort pas d'air chaud du climatiseur.	Vérifiez si l'unité extérieure n'est pas conçue uniquement pour fournir de l'air frais. Dans ce cas, il n'y a pas de sortie d'air chaud même si vous sélectionnez le mode Heat.Vérifiez si la télécommande n'est pas conçue uniquement pour l'air frais. Utilisez une télécommande qui gère à la fois air chaud et air frais.
La vitesse du ventilateur ne change pas.	Vérifiez si le mode Auto ou Dry est allumé. Sous ces modes, le climatiseur contrôle la vitesse du ventilateur automatiquement, et vous ne pouvez pas la changer.
La télécommande sans fil ne fonctionne pas.	Vérifiez que les piles ne sont pas déchargées. Remplacez les piles par des piles neuves.Assurez-vous que rien n'empêche la télécommande de fonctionner.Vérifiez qu'il n'y a pas de fortes sources de lumière près du climatiseur. Une lumière forte émanant de tube fluorescents ou de néons peut interférer avec la télécommande.
La télécommande câblée ne fonctionne pas.	Vérifiez si l'indicateur apparaît en bas à droite de l'écran de la télécommande. En tel cas, éteignez à la fois le climatiseur et le bouton d'alimentation auxiliaire, puis contactez un centre de services.
La télécommande filaire n'allume ou n'éteint pas instantanément le climatiseur.	Vérifiez que la télécommande filaire est activée pour un contrôle de groupe. En tel cas, les climatiseurs connectés à la télécommande filaire sont allumés ou éteints successivement. Cette opération peut prendre jusqu'à 32 secondes.
La fonction Timed on/off différé ne fonctionne pas.	Vérifiez que vous avez appuyé sur le bouton (SET) de la télécommande après avoir réglé le délai de mise en marche/d'arrêt. Réglez la durée de mise en marche/extinction.
L'écran de l'unité intérieure clignote de manière continue.	Démarrer à nouveau le climatiseur en appuyant sur le bouton(Power).Placez le bouton d'alimentation auxiliaire sur Off puis sur On, puis mettez en marche le climatiseur.Si l'écran de l'unité intérieure clignote encore, contactez un centre de services.
Je veux obtenir de l'air plus frais.	Faites marcher le climatiseur avec un ventilateur électrique pour épargner de l'énergie et augmenter la capacité de rafraîchissement.
L'air n'est pas suffisamment frais ou chaud.	En mode Cool, il n'y a pas de sortie d'air frais si la température réglée est plus haute que la température ambiante.- Télécommande : Appuyez sur le bouton Température à plusieurs reprises jusqu'à ce que la température demandée (minimum : 18 °C) soit plus basse que la température actuelle.En mode Heat, il n'y a pas de sortie d'air chaud si la température réglée est plus basse que la température ambiante.- Télécommande : Appuyez sur le bouton Température à plusieurs reprises jusqu'à ce que la température demandée (maximum : 30 °C) soit plus haute que la température actuelle.
L'air n'est pas suffisamment frais ou chaud.Le climatiseur produit des bruits inhabituels.	Ni la climatisation ni le chauffage ne fonctionnent en mode Fan.Selectionnez le mode Cool, Heat, Auto ou Dry.Vérifiez que le filtre à air ne soit pas saturé de poussière. Un filtre à air saturé peut diminuer l'efficacité du chauffage ou de la production d'air frais. Nettoyez le filtre à air régulièrement.Si quelque chose recouvre l'unité extérieure ou fait obstacle à côté de l'unité extérieure, veuillez l'enlever.Installez l'unité extérieure dans un endroit bien ventilé. Évitez les endroits directement exposés au soleil ou à côté d'un appareil de chauffage.Placez un écran solaire au-dessus l'unité extérieure pour la protéger d'une exposition directe au soleil.Si l'unité intérieure est installée dans un endroit directement exposé au soleil, tirez les rideaux des fenêtres.Fermez les fenêtres et les portes pour optimiser l'efficacité de la climatisation et du chauffage.Si le mode Cool est arrêté puis remis en marche immédiatement, la sortie d'air frais reprend après environ 3 minutes pour protéger le compresseur de l'unité extérieure.Lorsque le mode Heat est mis en marche, la sortie d'air chaud n'est pas immédiate pour éviter une sortie d'air frais préalable.Si le conduit réfrigérant est trop long, l'efficacité de la production d'air frais ou d'air chaud peut diminuer. Évitez d'excéder la longueur maximale recommandée.Sous certaines conditions (spécialement lorsque la température extérieure est inférieure à 20 °C), des grondements, bourdonnements, ou bruits d'éclaboussures peuvent être audibles, lors de la circulation du réfrigérant dans le climatiseur. Il s'agit d'un fonctionnement normal.Quand vous appuyez sur le bouton er) de la télécommande, la pompe de vidange à l'intérieur du climatiseur peut émettre un bruit. Ce bruit est un bruit normal.
Des odeurs désagréables se répandent dans la pièce.	Si le climatiseur fonctionne dans un espace enfumé ou si une odeur provient de l'extérieur, aérez convenablement la pièce.Si la température et l'humidité intérieures sont élevées, faites fonctionner le climatiseur en mode Clean ou Fan pendant 1 heure ou 2.Si le climatiseur n'a pas été utilisé pendant une période prolongée, nettoyez l'unité intérieure puis faites fonctionnez le climatiseur en mode Fan pendant 3 à 4 heures pour sécher l'intérieure de l'unité intérieure et faire disparaître les odeurs désagréables.Si le filtre à air est saturé de poussière, nettoyez-le.
Il y a de la buée sur l'unité intérieure.	En hiver, si le taux d'humidité des pièces est élevé, de la buée peut se produire autour de la sortie d'air pendant que la fonction dégivrage est active. Il s'agit d'un fonctionnement normal.
Le ventilateur de l'unité extérieure continue à fonctionner alors que le climatiseur est éteint.	Lorsque le climatiseur est éteint, il se peut que le ventilateur de l'unité extérieure continue de fonctionner pour réduire le bruit du gaz réfrigérant. Il s'agit d'un fonctionnement normal.
De l'eau tombe des raccords de tuyauterie de l'unité extérieure.	De la condensation peut être produite du fait des différences de températures. C'est un phénomène normal.
Il y a de la buée sur l'unité extérieure.	En hiver, lorsque le climatiseur fonctionne en mode Heat, le givre présent sur l'échangeur de chaleur fond, ce qui peut produire de la vapeur. C'est un fonctionnement normal, il ne s'agit ni d'un dysfonctionnement ni d'un incendie.

Caractéristiques techniques

Type Modèle Poids net (kg)		Dimension nette (L x P X H) (mm)
Unité intérieure	AC035BNMPKG 26,5 850 x 700 x 250
	AC052BNMPKG 26,5 850 x 700 x 250
	AC071BNMPKG 34,5 1200 x 700 x 250
	AC100BNMPKG 38,5 1300 x 700 x 300
	AC120BNMPKG 38,5 1300 x 700 x 300
	AC140BNMPKG 38,5 1300 x 700 x 300

Information importante : réglementation concernant le réfrigérant utilisé

Cet appareil contient des gaz à effet de serre fluorés. Ne pas rejeter de gaz dans l'atmosphère.

ATTENTION

• Si le système contient 5 tCO2e ou plus de gaz à effet de serre fluorés, il faut vérifier l'absence de fuites au moins une fois tous les 12 mois, selon le règlement N° 517/2014. Cette activité doit être réalisée uniquement par du personnel qualifié. Dans le cas ci-dessus, l'installateur (ou la personne reconnue responsable du contrôle final) doit fournir un carnet d'entretien contenant toutes les informations enregistrées conformément au RÈGLEMENT (CE) N° 517/2014 DU PARLEMENT EUROPÉEN ET DU CONSEIL du 16 avril 2014 sur certains gaz à effet de serre fluorés.
• Cette unité intérieure peut être connectée à une unité extérieure R-32.
• R-32 - Simple / DPM

Type de réfrigérant Valeur PRG
R-32 675

• PRG : Potentiel de Réchauffement Global
• Calcul du tCO2e : kg x GWP/1000

QUESTIONS OU COMMENTAIRES ?

PAYS APPELEZ OU RENDEZ-VOUS EN LIGNE SUR
UK 0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
SPAIN 91175 00 15 www.samsung.com/es/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias úteis das 9h às 20h	www.samsung.com/pt/support
LUXEMBURG 261 05 710 www.samsung.com/be_fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
NORWAY 21629099 www.samsung.com/no/support
DENMARK	707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
SWEDEN 0771-400 300 www.samsung.com/se/support
AUSTRIA	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CZECH	800 - SAMSUNG(800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786	www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/ba/support
North Macedonia	023 207 777	www.samsung.com/mk/support
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899 www.samsung.com/rs/support
Kosovo 038 40 30 90 www.samsung.com/support
ALBANIA	045 620 202	www.samsung.com/al/support
BULGARIA	0800 111 31 - Безплатен за всички оператори*3000 - Цена на един градски разговор или споредтарифата на мобилният оператор09 :00 до 18 :00 - Понеделник до Петък	www.samsung.com/bg/support
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat în rețea	www.samsung.com/ro/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
POLAND	801-172-678* lub [phone]** (opłata według taryfy operatora)	http://www.samsung.com/pl/support/
LITHUANIA 8-800-77777 www.samsung.com/it/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support
