MODE D'EMPLOI GPS 152H GARMIN

GPS 152H - Instructions d'installation

Votre appareil GPS 152H doit être correctement installé conformément aux instructions suivantes. Vous avez besoin des fixations, outils et supports appropriés répertoriés dans chaque section. Si vous rencontrez des problèmes lors de l'installation de l'appareil GPS 152H, faites appel à un installateur professionnel ou contactez le service d'assistance produit de Garmin.

Consultez le guide /nformations importantes sur le produit et la sécurité inclus dans l'emballage du produit, pour prendre connaissance des avertissements et autres informations sur le produit.

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière, lorsque vous percez, coupez ou poncez.

REMARQUE Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'élément de perçage ou de coupage.

Montage de l'appareil GPS 152H REMARQUE Utilisez des boulons mécaniques ou des vis autoperceuses à tête cylindrique pour fixer la base pivotante. Si vous utilisez des vis à tête fraisée, vous risquez d'endommager le support de fixation.

Utilisez le support fourni pour fixer l'appareil en surface. Vous aurez besoin des outils et fixations suivants :

+ Tournevis cruciforme ou plat

+ Quatre boulons mécaniques à tête cylindrique n° 8 (4 mm), les écrous et rondelles correspondants et un foret de 5 mm (5/2 po), ou quatre vis autoperceuses à tête cylindrique n° 8 et un foret de 1,5 mm (‘/16 po) pour percer les trous d'implantation

L'emplacement destiné à accueillir l'appareil doit : + Offrir une visibilité optimale en cours de navigation. + Permettre d'accéder facilement au pavé numérique de l'appareil. + Etre suffisamment résistant pour supporter le poids de l'appareil et le protéger des vibrations ou des chocs excessifs. + Se trouver à 30 cm (12 po) au moins de tout compas magnétique afin d'éviter les interférences. + Permettre la connexion des câbles. Laissez un espace d'au moins 8 cm (3 po) derrière le boîtier.

REMARQUE Ne montez pas l'appareil dans un endroit exposé à des températures ou conditions extrêmes. La température de fonctionnement de l'appareil est comprise entre -15 °C et 55 °C (5 °F et 131 °F). Une exposition prolongée à des températures situées en dehors de cette plage (température de stockage ou de fonctionnement) risque de provoquer une défaillance de l'écran LCD. Ce type de défaillance et les conséquences qui en résultent ne sont pas couverts par la garantie limitée du fabricant.

Pour installer le support de fixation : 1. En utilisant le support de fixation comme modèle, marquez l'emplacement des quatre trous qui fixent le support à la surface de montage.

2. Percez les trous de fixation. + Si vous fixez la base à l'aide de boulons mécaniques, percez quatre trous d'implantation de 5 mm (5:2 po) aux emplacements marqués. + Si vous fixez la base à l'aide de vis autoperceuses, percez quatre trous d'implantation de 1,5 mm (‘15 po) aux emplacements marqués. La profondeur des trous d'implantation ne doit pas dépasser la moitié de la longueur de la vis. … Fixez le support de montage à l'aide des quatre boulons ou vis. Ne serrez pas outre mesure les vis ou boulons ; vous pourriez endommager le support.

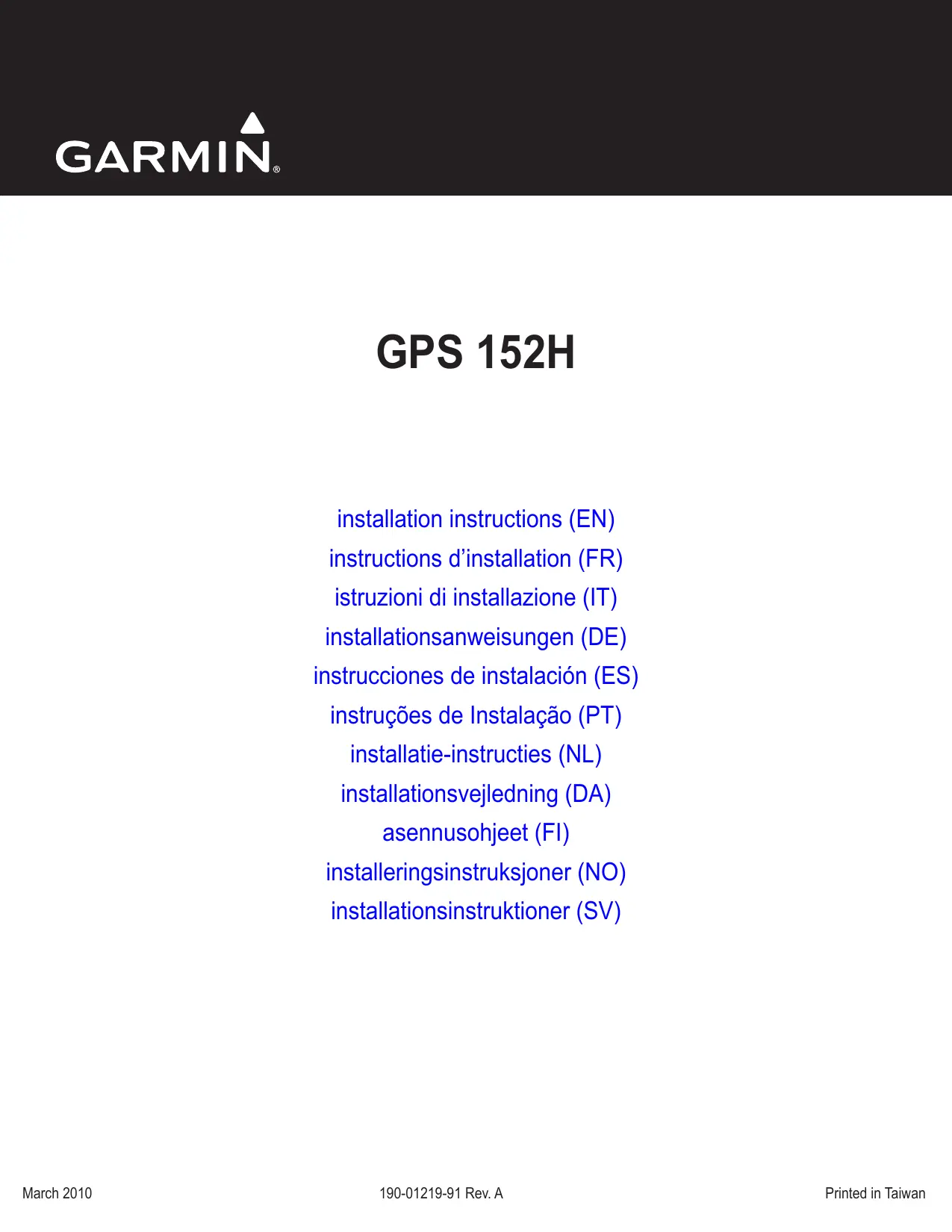

Mars 2010 190-01219-91 Rév. A Imprimé à Taïwan

Pour installer l'appareil GPS 152H sur le support de fixation : 1. Fixez sans serrer les deux boutons de montage sur les côtés de l'appareil GPS 152H.

2. Installez l'appareil sur le support de fixation. Le support est conçu pour être ajusté afin de maintenir l'appareil en place lorsqu'il est incliné. 3. Ajustez l'angle de l'appareil et resserrez les deux boutons de montage jusqu'à ce que l'appareil soit fixé.

Installation du faisceau de câbles du GPS 152H L'appareil GPS 152H est livré avec un faisceau de câbles qui ol nr nCnCl permet de le connecter à l'alimentation et à des périphériques NMEA 0183 en option. Broche 1—rouge Alimentation (10-40 V CC) Remarques : {Broche 2—noir ère (alimentation et NMEA) + Utilisez un fusible de remplacement AGC/3AG - 1,5 A. Broche 3—beu Com. NMEA TK (soie) + Si vous avez besoin d'une rallonge pour l'alimentation et la PE Com NEA 4 Fu (entrée) mise à la terre, utilisez un câble 22 AWG. Eu + Vous pouvez brancher le faisceau directement à la batterie Bocre ©_ Dane CREER ou si votre bateau dispose d'un système électrique, vous Broche 6—jeune Alarme, basse pourrez peut-être brancher le faisceau à un porte-fusible non utilisé sur le bloc-fusibles. Si vous utilisez le bloc- Broche 7—vert Non utiisé fusibles du bateau, retirez le porte-fusible en ligne sur le fil

d'alimentation du faisceau. Falsceau de câbles du GPS 152H REMARQUE La tension d'entrée maximum est de 40 V CC. Ne dépassez pas cette tension, cela endommagerait l'appareil et annulerait la garantie.

REMARQUE : pour une installation classique, utilisez uniquement les fils rouge et noir. Les autres fils ne doivent pas être utilisés dans le cadre d'une installation standard de l'appareil. Pour plus d'informations concernant la connexion à un périphérique NMEA 0183, reportez-vous aux informations ci-dessous.

Fusbie 1,5A Vers almenalion du bateau Connexion du faisceau de câbles à l'alimentation ère dubeteau 10-40 VCC À . Utilisez une lampe témoin ou un voltmètre pour déterminer la polarité de la source Le Ne de tension. OS 2. Branchez le fil rouge (+ ou positif) à la borne de tension positive. (Si vous utilisez = le bloc-fusibles du bateau, acheminez le branchement positif via le fusible, L comme illustré.) " 3. Branchez le fil noir (- ou terre) à la borne de tension négative. [1 DS 4. Installez ou vérifiez le fusible 1,5 A (dans le porte-fusible en ligne ou sur le bloc-fusibles Vers le périphérique du bateau). Exemple de bloc-fusibles

Connexion du faisceau de câbles à un périphérique NMEA 0183 Vous pouvez connecter l'appareil GPS 152H à un autre équipement compatible NMEA, tel qu'un périphérique DSC ou AIS. Reportez-vous au schéma de raccordement pour connecter l'appareil aux périphériques compatibles NMEA 0183.

Couleur du fl 1040vcc Foncion du fl

(alimentation) Alimentation

Noir (terre) Terre alimentation

Périphérique compatible Terre NMEA NMEA 183

Bleu (sorti) NMEA Ru (+)

Merron (entrée) NMEA Tia (+)

Raccordement d'un appareil GPS 152H à un périphérique standard NMEA 0183

- Instructions d'installation 7

Pour connecter le faisceau de câbles à un périphérique NMEA 0183 :

1. Pour les périphériques Garmin, les fils de mise à la terre (noirs) servent de terre NMEA 0183 et doivent être reliés l'un à l'autre ou reliés sur le même terminal que la terre NMEA 0183 sur votre périphérique NMEA 0183. Reportez-vous au schéma de raccordement de votre périphérique NMEA 0183 pour identifier les fils.

2. Connectez le fil bleu (port 1 de sortie NMEA 0183) issu du faisceau de câbles du GPS 152H au fil d'entrée NMEA 0183 (ou Rx/A +) sur le faisceau de câbles du périphérique NMEA 0183, puis le fil marron (port 1 d'entrée NMEA 0183) au fil de sortie NMEA (ou Tx/A +) sur le faisceau de câbles du périphérique NMEA 0183.

3. Répétez l'étape 2 en utilisant les fils bleu et blanc pour un périphérique NMEA 0183 supplémentaire.

4. Définissez le(s) port(s) série sur le GPS 152H afin d'utiliser les données NMEA 0183. Pour plus d'informations, reportez-vous au Manuel d'utilisation du GPS 152H.

Connexion du faisceau de câbles à une corne ou une lampe en option, ou aux deux

L'appareil GPS 152H peut être utilisé avec une lampe, une corne, ou les deux. Il émettra alors un flash ou un son pour alerter de l'affichage d'un message. Il est inutile de câbler l'alarme pour que le GPS 152H fonctionne. Le circuit de l'alarme bascule à une basse tension lorsque l'alarme retentit. L'installation d'un relais est nécessaire pour limiter à 100 mA le courant provenant de l'appareil. Pour basculer manuellement entre les alertes visuelles et sonores, installez des interrupteurs unipolaires unidirectionnels.

+ = Batterie ST 1040 CC Fusble

Res courant Jaune (alame) aurbebire Ÿ com Ÿ 100 mA max

Raccordement d'un appareil GPS 152H à une corne, une lampe, ou les deux

Tous droits réservés. Sauf stipulation contraire expresse dans le présent document, aucun élément de ce manuel ne peut être reproduit, copié, transmis, diffusé, téléchargé ni stocké sur un support quelconque dans quelque but que ce soit sans l'accord exprès écrit préalable de Garmin, Garmin autorise le téléchargement d'un seul exemplaire du présent manuel sur un disque dur ou tout autre support de stockage électronique pour la consultation à l'écran, ainsi que l'impression d'un exemplaire du présent manuel et de ses révisions éventuelles, à condition que cet exemplaire électronique ou imprimé du manuel contienne l'intégralité du texte de la présente mention relative aux droits d'auteur, toute distribution commerciale non autorisée de ce manuel ou de ses révisions étant strictement interdite.

Les informations contenues dans le présent document sont susceptibles d'être modifiées sans préavis. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au présent contenu sans obligation d'en avertir quelque personne ou quelque entité que ce soit. Visitez le site Web de Garmin (www.garmin.com) pour obtenir les dernières mises à jour ainsi que des informations complémentaires concernant l’utilisation et le fonctionnement de ce produit ou d'autres produits Garmin.

Garmin” et le logo Garmin sont des marques commerciales de Garmin Lid. ou de ses filiales, déposées aux Etats-Unis d'Amérique et dans d'autres pays. Elles ne peuvent être utilisées sans l'autorisation expresse de Garmin:

8 GPS 152H - Instructions d'installation
