Caractéristiques techniques	Cuisinière à induction avec four multifonction
Dimensions (L x H x P)	60 x 85 x 60 cm
Capacité du four	71 litres
Puissance totale	11 kW
Nombre de foyers	4 foyers à induction
Fonctionnalités du four	Chaleur tournante, grill, cuisson traditionnelle
Utilisation	Panneau de commande tactile, affichage numérique
Entretien	Nettoyage facile grâce à la surface en vitrocéramique
Sécurité	Arrêt automatique, sécurité enfants, indicateur de chaleur résiduelle
Consommation énergétique	Classe énergétique A
Garantie	2 ans

FOIRE AUX QUESTIONS - PXY83KHC1E BOSCH

Comment allumer la cuisinière BOSCH PXY83KHC1E ?

Pour allumer la cuisinière, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Ensuite, sélectionnez la zone de cuisson souhaitée et réglez la température.

Que faire si la zone de cuisson ne chauffe pas ?

Vérifiez que la cuisinière est bien connectée à l'alimentation électrique. Assurez-vous également que la zone de cuisson est correctement sélectionnée et que les récipients utilisés sont compatibles avec l'induction.

Comment nettoyer la surface en vitrocéramique ?

Utilisez un nettoyant doux pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer la surface.

Comment régler la minuterie sur la cuisinière ?

Appuyez sur le bouton de minuterie, puis utilisez les flèches pour régler le temps souhaité. Appuyez à nouveau sur le bouton pour confirmer.

Que faire si l'écran affiche une erreur ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. En général, éteignez la cuisinière, attendez quelques minutes, puis rallumez-la pour voir si le problème persiste.

La cuisinière émet-elle des bruits pendant son fonctionnement ?

Un léger bourdonnement est normal, surtout lors de l'utilisation de l'induction. Si le bruit est fort ou inhabituel, vérifiez que les casseroles sont bien posées et en bon état.

Comment verrouiller le panneau de contrôle pour éviter les changements accidentels ?

Pour verrouiller le panneau de contrôle, maintenez enfoncé le bouton de verrouillage pendant quelques secondes jusqu'à ce que l'indicateur de verrouillage s'allume.

Est-il possible de cuisiner sans utiliser les zones de cuisson ?

Non, toutes les zones de cuisson doivent être utilisées pour cuisiner. La cuisinière ne fonctionnera pas sans une zone de cuisson activée.

Comment désactiver la fonction de sécurité enfant ?

Pour désactiver la fonction de sécurité enfant, maintenez enfoncé le bouton de verrouillage pendant quelques secondes jusqu'à ce que l'indicateur de verrouillage s'éteigne.

Où puis-je trouver le manuel d'utilisation de la cuisinière BOSCH PXY83KHC1E ?

Le manuel d'utilisation est généralement fourni avec le produit. Vous pouvez également le télécharger sur le site officiel de Bosch dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI PXY83KHC1E BOSCH

Indications générales ¡ Lisez attentivement cette notice. ¡ Seul un spécialiste agréé est autorisé à brancher l'appareil. ¡ Une installation, une ouverture de l'appa- reil, un raccordement ou un montage in- corrects annulent la validité de la garantie du produit. ¡ Avant toute intervention sur l'appareil, coupez l'alimentation électrique. ¡ Après l'installation, s'assurer que l'utilisa- teur n'a aucun accès aux pièces élec- triques. ¡ N'utilisez jamais cet appareil dans un ba- teau ou un véhicule. Installation en toute sécurité Respectez les consignes de sécurité lorsque vous installez cet appareil. La sécurité de l’appareil à l’usage est ga- rantie s’il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. AVERTISSEMENT‒Danger: magnétisme! L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs car- diaques ou des pompes à insuline. ▶ Les personnes portant un implant électro- nique doivent donc respecter une dis- tance minimum de 10cm avec l’appareil. AVERTISSEMENT‒Risque de blessure! Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et pro- voquer des coupures. ▶ Portez des gants de protection Conseils concernant le branchement électrique Respectez les conseils suivant pour pouvoir effec- tuer le branchement électrique de l'appareil en toute sécurité. ¡ Seul un spécialiste agréé ou un technicien de ser- vice spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformé- ment aux réglementations locales du pays et de la compagnie d'électricité. ¡ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation. ¡ Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte. Type de connexion ¡ Cet appareil est conforme à la classe de protec- tion 1. Par conséquent, utiliser l'appareil unique- ment avec une prise à conducteur de protection. Cordon d'alimentation Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil. ¡ Vous trouverez les valeurs de raccordement re- quises sur la plaque signalétique et sur le schéma de raccordement. ¡ Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cor- dons d'alimentation secteur jusqu'à 2,20 m de lon- gueur sont disponibles. Conseils concernant les meubles d'encastrement ¡ Vous pouvez installer la table à induction unique- ment via des tiroirs ou des fours à ventilation for- cée. Ne pas installer de réfrigérateur, de lave-vais- selle, de four non ventilé ou de lave-linge sous la table de cuisson. ¡ S'assurer que les meubles d'encastrement ré- sistent à la chaleur jusqu'au moins 90°C. Plan de travail Respecter les recommandations du fabricant du plan de travail. ¡ À plat, à l'horizontale, stable. ¡ Le plan de travail dans lequel vous intégrez l'ap- pareil doit pouvoir supporter une charge d'environ 60kg. ¡ Pour des plans de travail minces, utiliser un maté- riau de renforcement résistant à la chaleur et á l'humidité. ¡ Vérifier la planéité de la table de cuisson une fois qu'elle est montée. Hotte ¡ La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte. Préparation des meubles d'encastrement

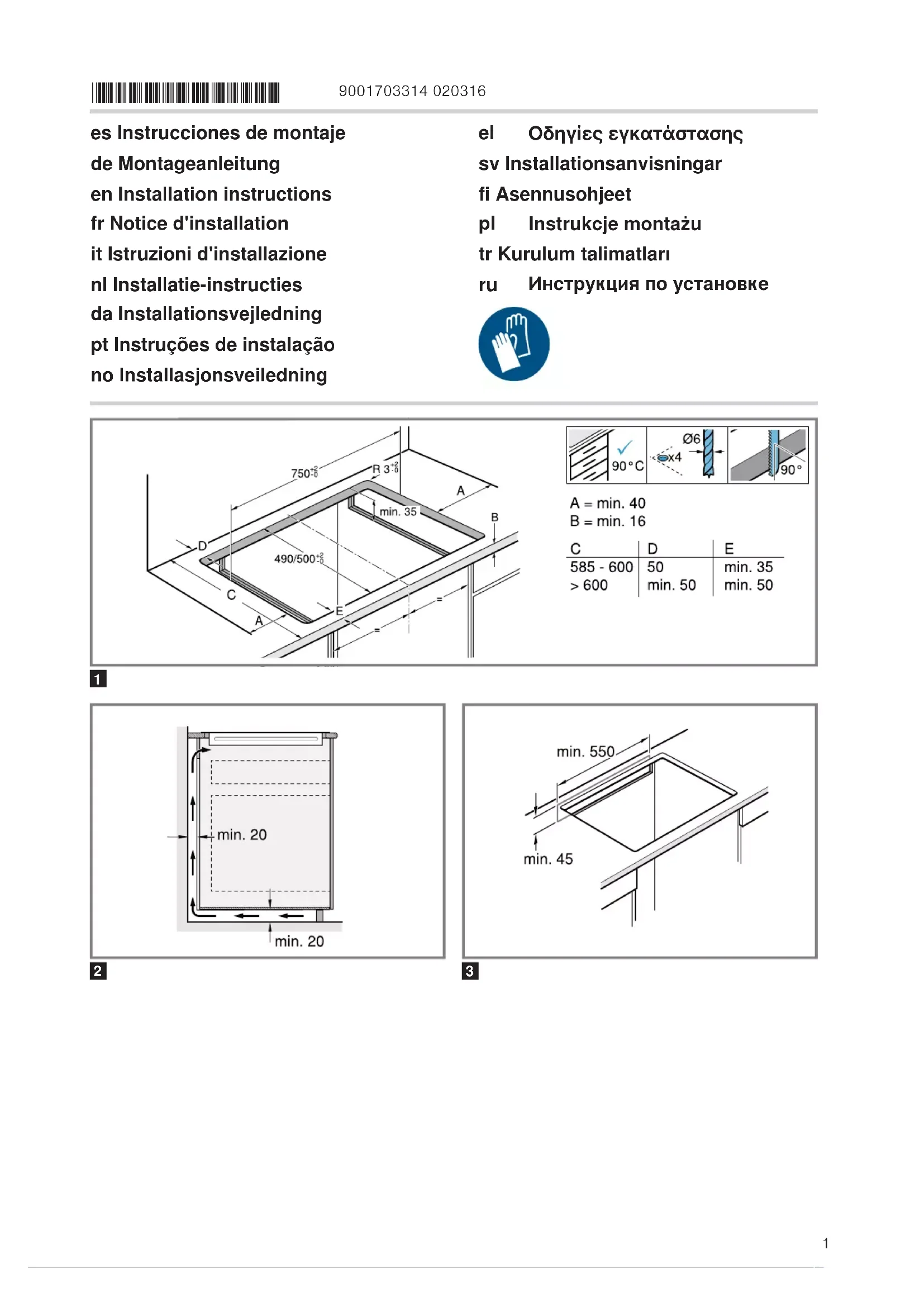

1. Marquer la découpe des meubles selon le croquis

de montage. ‒ Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90°.

2. Éliminer les copeaux après les travaux de dé-

3. Sceller les chants de découpe de façon thermo-

stable. Ventilation Afin de garantir un fonctionnement correct de l'appa- reil, la table de cuisson doit être suffisamment venti- lée. La ventilation dans la partie inférieure de l'appa- reil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.11

1. Respecter une distance minimale entre l'arrière du

meuble et la paroi de la cuisine.

2. Dégager une ouverture en haut à l'arrière du

3. Si la distance minimale de 20m n'est pas respec-

tée à l'arrière du meuble, créer une ouverture au fond.

4. Si l'intérieur du meuble n'est pas plus large que

750mm, réaliser des encoches sur les panneaux de côté.

5. Ne pas fermer le socle inférieur de façon hermé-

tique. Remarque:Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuis- son. Montage au-dessus d'un tiroir ¡ Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie su- périeure du tiroir doit être de 65mm.

Montage au-dessus d'un four ¡ Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30mm et la distance minimale entre le four et la table de cuisson doit être de 5mm. ¡ Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

Poser le cordon d'alimentation dans la prise de raccordement Condition:Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon

ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

2. Soulever le chapeau de la prise de raccordement

à l'aide d'un tournevis.

3. Desserrer la vis de fixation et soulever le collier de

serrage à l'aide d'un tournevis.

4. Effectuer le raccordement à la prise de raccorde-

– BN: marron – BU: bleu – GN/YE: jaune et vert – BK: noir – GY: gris Remarque:Lorsque vous effectuer le raccorde- ment selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccorde- ment.

5. Après le raccordement du câble, serrer les vis de

la prise de raccordement correctement.

6. Fixer le cordon d'alimentation avec le collier de

serrage et serrer les vis de fixation.

7. Placer les câbles dans la partie centrale de la

prise de raccordement. Fermer le chapeau de la prise de raccordement.

8. Si le cordon d'alimentation interfère avec le tiroir,

fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie anté-

rieure de la niche d'encastrement.

2. Introduire la table de cuisson dans la découpe.

3. En cas de plans de travail carrelés, étanchéifier

les joints du carrelage avec un joint en silicone. Remarque:Ne pas plier ou coincer le câble de rac- cordement et l'éloigner d'arêtes coupantes et d'élé- ments chauds. Branchement de l'appareil Condition:Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le

– BN: marron – BU: bleu – GN/YE: jaune et vert – BK: noir – GY: gris Remarque:Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuelle- ment raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

2. Vérifier l'état de fonctionnement : si l'affichage de

l'appareil , ou apparaît, cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique. Combinaisons spéciales Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

Démonter l’appareil ATTENTION! Les outils risquent endommager l'appareil. ▶ Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l‘appareil du réseau électrique.

2. Faire sortir la table de cuisson en la poussant par
