Marque	GARMIN
Modèle	GPSMAP 76C
Type de produit	GPS de randonnée (handheld)
Dimensions (L x H x P)	6,9 x 15,7 x 3,0 cm
Poids	environ 213 g (avec piles)
Alimentation	2 piles AA (alcalines ou NiMH)
Autonomie	jusqu'à 15 heures (selon utilisation)
Type d'écran	couleur 256 couleurs, 160 x 240 pixels, 2,6 pouces
Mémoire cartographique	115 Mo pour données cartographiques
Étanchéité	IPX7 (résiste à l'immersion jusqu'à 1 m)
Antenne	antenne GPS quadrifilaire intégrée
Fonctions principales	Navigation GPS, cartographie couleur, waypoints, routes, traces, geocaching, calculateur de voyage, compas, page chasse et pêche, calendrier, réveil, calculatrice, chronomètre, jeux
Interfaces	USB et série RS-232
Réception GPS	12 canaux, compatible WAAS
Accessoires fournis	Câble USB, manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Retirer les piles si inutilisation prolongée.
Sécurité	Utiliser comme aide à la navigation uniquement. Ne pas utiliser pour la navigation aéronautique. Suivre les avertissements du manuel.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le service après-vente Garmin.
Informations générales	Notice d'utilisation disponible en français. Garantie limitée d'un an.

FOIRE AUX QUESTIONS - GPSMAP 76C GARMIN

Comment installer les piles dans le GPSMAP 76C ?

Retirez le couvercle du logement des piles à l'arrière en tournant l'anneau en D d'un quart de tour dans le sens antihoraire. Insérez deux piles AA en respectant la polarité indiquée dans le compartiment. Replacez le couvercle et tournez l'anneau en sens horaire pour verrouiller. Utilisez des piles neuves ou complètement rechargées, et ne mélangez pas les types.

Comment initialiser le GPS pour la première fois ?

Mettez l'appareil sous tension en maintenant la touche Marche/Arrêt. La page Satellites s'affiche. Le récepteur recherche les satellites ; cela peut prendre jusqu'à 15 minutes. Pour accélérer, allez dans le menu d'options de la page Satellites et sélectionnez Nouvelle position (New Location) pour indiquer votre position approximative.

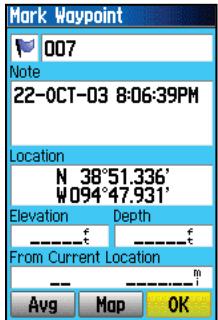

Comment marquer un waypoint ?

Depuis n'importe quelle page, maintenez enfoncée la touche ENTER/MARK jusqu'à l'ouverture de la page Marquer un waypoint. Vous pouvez modifier le nom et le symbole, puis sélectionnez OK pour sauvegarder.

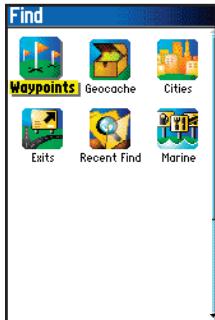

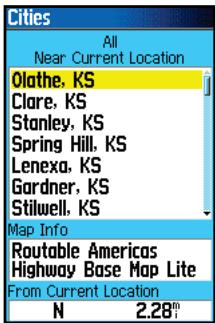

Comment utiliser la fonction Trouver pour localiser une ville ?

Appuyez sur la touche FIND, sélectionnez l'icône Villes (Cities). Vous pouvez chercher par nom (Find By Name) ou par proximité (Find Nearest). Entrez le nom avec le clavier virtuel, puis sélectionnez la ville dans la liste. La page d'informations permet de naviguer vers la ville ou de la sauvegarder comme waypoint.

Comment charger des cartes détaillées depuis un ordinateur ?

Connectez le GPSMAP 76C à votre PC via le câble USB fourni. Réglez l'interface sur GARMIN dans le menu Réglage > Interface. Utilisez le logiciel MapSource pour sélectionner et transférer les cartes. L'appareil accepte jusqu'à 115 Mo de données cartographiques.

Que signifie le cercle de précision sur la carte ?

Le cercle de précision (Accuracy Circle) entoure l'icône de votre position. Sa taille indique la marge d'erreur de la localisation GPS : plus le cercle est petit, plus la position est précise. Il est calculé à partir de la qualité du signal et de la carte.

Comment régler le rétro-éclairage de l'écran ?

Appuyez brièvement sur la touche Marche/Arrêt pour ouvrir le curseur de réglage du rétro-éclairage. Utilisez la touche directionnelle Haut/Bas ou la touche Marche/Arrêt pour ajuster la luminosité. Pour les réglages de temporisation et de mode nuit, allez dans le Menu principal > Réglage > Affichage.

Comment utiliser le mode simulateur pour s'entraîner ?

Dans le Menu principal, allez dans Réglage > Système et réglez le mode sur Simulateur. Vous pouvez alors naviguer sans réception GPS, en utilisant les touches pour simuler le déplacement. Ce mode permet de pratiquer les fonctions sans consommer de piles.

Comment mettre à jour le logiciel du GPSMAP 76C ?

Visitez le site Web de Garmin (www.garmin.com) pour télécharger les dernières mises à jour du logiciel (firmware). Connectez l'appareil à votre PC via USB et suivez les instructions du programme de mise à jour. Les données cartographiques sont mises à jour séparément via MapSource.

Que faire si le GPS ne parvient pas à capter les satellites ?

Assurez-vous d'être à l'extérieur avec une vue dégagée du ciel. Éloignez-vous des bâtiments hauts, des arbres denses ou des falaises. Si le problème persiste, vérifiez que WAAS n'est pas désactivé (Menu principal > Réglage > Système). Vous pouvez également réinitialiser la position dans le menu d'options de la page Satellites en sélectionnant Nouvelle position.

MODE D'EMPLOI GPSMAP 76C GARMIN

Navigateur sur carte couleur

Manuel de l'utilisateur

© Copyright 2004 Garmin Ltd. ou ses filiales.

Tous droits réservés. Sauf autorisation expresse, aucune partie de ce manuel ne peut être reproduite, copiée, transmise, disséminée, chargée ou enregistrée par quelque moyen que ce soit, dans quelque but que ce soit, sans l'accord écrit et préalable de GARMIN. GARMIN donne ici son autorisation pour charger une copie unique de ce manuel sur un disque dur ou un autre moyen de stockage électronique, pour lecture personnelle, et pour imprimer une copie du manuel ou de sa révision, à condition que cette copie électronique ou imprimée contienne le texte complet de cet avertissement de copyright et à condition que toute distribution commerciale non autorisée de ce manuel reste strictement interdite.

Les informations comprises dans ce manuel sont susceptibles de modification sans préavis. GARMIN Corporation se réserve le droit de modifier ou d'améliorer ses produits et de faire des modifications dans leur contenu, sans obligation d'en avertir quelque personne ou organisation que ce soit de telles modifications ou améliorations. Visitez le site Internet de Garmin (www.garmin.com) pour obtenir les mises à jour et des informations complémentaires sur l'utilisation et le fonctionnement de ce produit et des autres produits de Garmin.

Garmin, MapSource, BlueChart, TracBack et GPSmap sont des marques déposées de Garmin Ltd. ou de ses filiales et elles ne doivent pas être utilisées sans l'autorisation expresse de Garmin.

Cette version française du manuel anglais du GPSmap 76C (référence Garmin 190-00340-00, édition A) vous est fournie pour votre convenance. Si nécessaire, veuillez consulter l'édition la plus récente du manuel en anglais pour l'utilisation et le fonctionnement du GPSmap 76C.

Préface

Nous vous remercions d'avoir choisi le système de navigation portable GPSmap 76C de Garmin. Ce Manuel de l'utilisateur et Guide de référence comprend les chapitres suivants :

Introduction — Contient l'accord de licence du logiciel de Garmin, des informations sur la FCC et la sécurité, la table des matières et une présentation des fonctions du GPSmap 76C.

Prise en main — Vous présente l'installation des piles, l'utilisation des boutons de commande de l'appareil, les connexions d'interface entre votre GPSmap 76C et votre PC et le chargement des cartes détaillées.

Navigation GPS — Vous guide dans le processus de navigation avec votre GPSmap 76C et la façon d'utiliser la navigation GPS pour personnaliser le fonctionnement de votre GPSmap 76C.

Fonctions GPS — Cette partie vous offre des descriptions détaillées de fonctions GPS supplémentaires, comme le calendrier, les pages Chasse & pêche, Soleil & lune et des jours. Dans cette partie se trouvent également quelques fonctions non optimisées GPS, comme la calculatrice et des jours n'intégrant pas le GPS.

Annexes — Vous apportent des informations supplémentaires sur le GPSmap 76C, les accessoires et un index par sujet.

Préface

Contacter Garmin

Si vous rencontrez des problèmes en utilisant votre GPSmap 76C, ou si vous avez des questions, vous pouvez contacter le service après-vente de Garmin aux USA par téléphone, au : 913-397-8200 ou 800-800-1020, du lundi au vendredi, de 8 h 00 à 17 h 00 (heure du Centre, USA), ou par e-mail à l'adresse : [e-mail].

En Europe, contactez Garmin (Europe) Ltd au : 44/Tel. [phone], Fax [phone].

Numéro de série

Notez le numéro de série de votre appareil dans les cases ci-dessous (numéro à 8 chiffres apposé sur le dessous de l'appareil) à titre de référence en cas de perte, de vol ou de nécessité de réparation. Conservez votre facture d'achat en lieu sûr ou insérez-en une photocopie dans ce manuel. Le nombre à 8 chiffres est situé à l'arête de l'appareil.

Numéro de série :

REMARQUE : Si vous avez déjà enregistré l'achat d'un produit Garmin, nous vous invitons à renouveler l'enregistrement à l'aide de notre NOUVEAU système d'enregistrement en ligne. De nombreux services fournis par notre nouveau système d'enregistrement de produit sont maintenant automatisés et le ré-enregistrement de vos achats vous garantit le meilleur niveau possible d'assistance Garmin.

Accord de licence du logiciel

Accord de licence du logiciel

PAR LE SIMPLE FAIT D'UTILISER LE GPSmap 76C, VOUS ACCEPTEZ LES TERMES ET CONDITIONS DE L'ACCORD DE LICENCE SUIVANT. MERCI DE LIRE ATTENTIVEMENT CET ACCORD.

Garmin vous accorde une licence limitée pour utiliser le logiciel implanté dans cet appareil (le "logiciel") dans sa forme binaire exécutable, dans le fonctionnement normal du produit. Le titre, les droits de propriété et les droits de propriété intellectuelle relatifs à ce logiciel demeurent à Garmin.

Vous reconnaissez que le Logiciel est la propriété de Garmin et qu'il est protégé par les lois sur le copyright des États-Unis d'Amérique et les traités de copyright internationaux. Vous reconnaissez également que la structure, l'organisation et le code du logiciel sont des secrets commerciaux de valeur appartenant à Garmin, et que le logiciel en code source reste un secret commercial de valeur de Garmin. Vous acceptez de ne pas décompiler, désassembler, modifier, inverser l'assemblage, inverser l'ingénierie ou rendre lisible le logiciel ou n'importe quelle partie du logiciel, ou de créer quelques travaux dérivés que ce soit, basés sur ce logiciel. Vous acceptez de ne pas exporter ou réexporter le logiciel vers n'importe quel pays, en violation des lois de contrôle des exportations des États-Unis d'Amérique.

Le GPSmap 76C est conforme à l'article 15 de la FCC (Federal Communications Commission) sur les limitations d'interférences pour les appareils numériques de classe B, POUR L'UTILISATION DOMESTIQUE ET AU BUREAU. Ces limitations sont conçues pour fournir une protection plus raisonnable contre les interférences nocives en installation résidentielle et sont plus contraignantes que celles pour l'extérieur.

Le fonctionnement de cet appareil dépend des conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nocives, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant provoquer un fonctionnement défectueux.

Cet équipement génère, utilise et peut émettre de l'énergie en radiofréquence et, s'il n'est pas installé correctement et utilisé conformément aux instructions, il peut provoquer des interférences nocives pour les communications radio. Cependant, vous n'avez aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque effectivement des interférences nocives à la réception radio ou télévision, ce qui peut être déterminé en mettant l'équipement hors tension, puis de nouveau sous tension, l'utilisateur peut essayer de corriger les interférences en prenant l'une des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter l'espace entre l'équipement et le récepteur.
• Connecter l'équipement à une prise d'alimentation d'un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Certificat de conformité de la FCC

Le GPSmap 76C ne contient aucune pièce nécessitant un entretien de la part de l'utilisateur. Les réparations doivent uniquement être entreprises par un centre de service agréé par Garmin. Toute réparation ou modification non autorisée peut provoquer des détériorations permanentes à l'équipement et annuler la garantie et votre droit d'utiliser cet appareil, en accord avec l'article 15 du règlement.

Avertissements et précautions

Note de traduction : Bien que les textes d'écran existent en français, leur version anglaise a été conservée dans la traduction de ce manuel, entre '...', en référence aux illustrations et parce que leur traduction dans ce manuel peut présenter de légères différences par rapport à la traduction des textes d'écran.

PRÉCAUTION : Vous utilisez le GPSmap™ 76C à vos risques et périls. Pour réduire le risque d'utilisation dangereuse, examinez soigneusement et comprenez bien tous les aspects de ce manuel de l'utilisateur, et entraînez-vous à son utilisation en utilisant le mode simulateur, avant toute utilisation réelle. Pour l'utilisation réelle, comparez soigneusement les indications provenant du GPSmap™ 76C avec toutes les autres sources de navigation, y compris les informations provenant d'autres aides à la navigation, telles que les relevés visuels, les cartes papier, etc. Pour votre sécurité, veillez à résoudre toute anomalie avant de continuer la navigation.

ATTENTION : IL EST DE LA RESPONSABILITÉ DE L'UTILISATEUR D'UTILISER CET APPAREIL AVEC PRUDENCE. CET APPAREIL EST CONÇU POUR ÊTRE UTILISÉ UNIQUEMENT COMME AIDE À LA NAVIGATION. IL NE DOIT PAS ÊTRE UTILISÉ DANS TOUT BUT EXIGEANT DES MESURES PRÉCISES DE DIRECTION, DISTANCE, POSITION OU TOPOGRAPHIE. CE PRODUIT NE DOIT PAS ÊTRE UTILISÉ COMME AIDE POUR DÉTERMINER LA PROXIMITÉ DU SOL EN NAVIGATION AÉRONAUTIQUE.

ATTENTION : La carte électronique est une aide à la navigation et elle est conçue pour faciliter l'utilisation des cartes officielles autorisées, non pour les remplacer. Les cartes officielles et les avis aux navigateurs maritimes contiennent toutes les informations nécessaires à une navigation sûre. Comme toujours, l'utilisateur est responsable de leur utilisation avec prudence.

INFORMATIONS SUR LES DONNÉES CARTOGRAPHIQUES :

L'un des buts de Garmin est de fournir à ses clients la cartographie la plus complète et précise qui soit disponible, à un prix raisonnable. Nous utilisons une combinaison de sources de données officielles et privées, que nous identifions, comme il se doit, dans les documents du produit et les messages de copyright pour le consommateur. Virtuellement, toutes les sources de données contiennent des données imprécises ou incomplètes, jusqu'à un certain point. C'est particulièrement vrai en dehors des USA, où des données numériques complètes et précises sont soit indisponibles soit inabordables.

AVERTISSEMENT : Le Système de positionnement à échelle mondiale (GPS) est géré par le gouvernement des États-Unis d'Amérique, qui est seul responsable de sa précision et de sa maintenance. Le système est susceptible de subir des modifications qui pourraient affecter la précision et les performances de tous les équipements GPS. Bien que le GPSmap 76C de Garmin soit une Aide à la navigation électronique (NAVAID), toute aide de ce genre peut être mal utilisée ou mal interprétée et, en conséquence, devenir dangereuse.

AVERTISSEMENT : Ce produit, son emballage et ses composants contiennent des substances chimiques reconnues dans l'État de Californie pour causer le cancer, des malformations congénitales ou des troubles de la reproduction. Cet avertissement est fourni en accord avec la proposition 65 de Californie. Si vous avez des questions ou désirez d'autres informations, connectez-vous à notre site Internet : http://www.garmin.com/prop65.

Avertissements et précautions

Avertissements et précautions

Important

Puisque le GPSmap 76C peut être utilisé pour la navigation à bord d'un véhicule, d'importantes règles de sécurité doivent être observées. Veuillez lire et observer les instructions de cette page.

Avertissements et précautions pour la sécurité - Lisez ceci en premier !

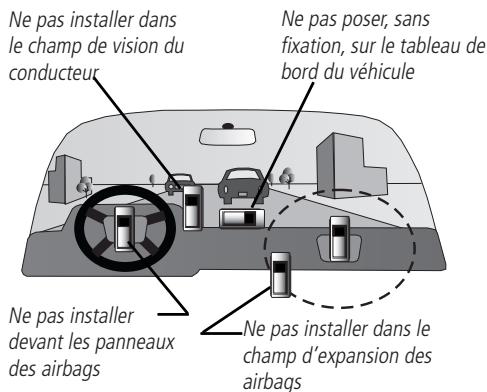

AVERTISSEMENT : Pour une utilisation dans des véhicules, le propriétaire/utilisateur d'un véhicule équipé d'un GPSmap 76C est seul responsable de l'installation et de la fixation de l'appareil, afin qu'il n'interfère pas avec la conduite du véhicule et des appareils de sécurité, qu'il n'obstrue pas la visibilité du conducteur et qu'il ne provoque pas de dommages ou de blessures en cas d'accident.

N'installez pas l'appareil devant les panneaux d'airbags ou dans le champ d'expansion des airbags. Les airbags se déploient avec une force qui peut propulser rapidement et violemment vers le conducteur ou les passagers d'un véhicule les objets se trouvant sur leur chemin et peuvent ainsi provoquer des blessures. Reportez-vous aux précautions d'emploi des airbags contenues dans le manuel d'utilisation du véhicule.

Ne montez pas l'appareil à un endroit où le conducteur ou les passagers sont susceptibles de le heurter en cas d'accident ou de collision. Le matériel de fixation fourni par Garmin n'est pas garanti contre les dommages dus aux collisions et à leurs conséquences.

AVERTISSEMENT : Pour une utilisation dans des véhicules, le conducteur est seul responsable de la conduite de son véhicule, en toute sécurité. Il doit assurer une surveillance totale et permanente des conditions de conduite et ne pas se laisser distraire par l'appareil, sauf pour des manipulations réalisées en toute sécurité. Il est imprudent de manipuler l'appareil pendant que vous conduisez. Le défaut d'attention à la conduite de la part du conducteur d'un véhicule équipé d'un GPSmap 76C, pendant que ce véhicule est en mouvement, peut provoquer un accident ou une collision avec dégâts matériels et corporels.

Partie 1 : Introduction. i-iv

Préface

Accord de licence du logiciel.

Informations sur la conformité FCC. iii

Avertissements et précautions. iv-vi

Table des matières vii-viii

Partie 2 : Prise en main 1-7

Installation des piles et mise sous tension 1

Fonctions des touches 2

3

Initialisation 4

Naviguer avec le GPSmap 76C

Enchaînement des pages principales

Table des matières

Partie 3 : Navigation GPS

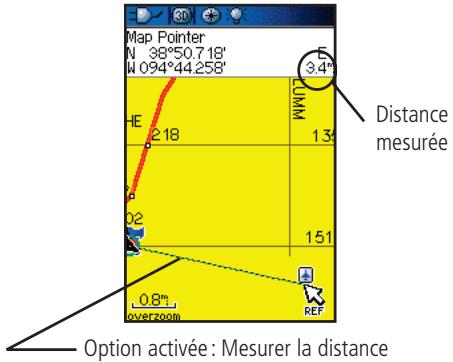

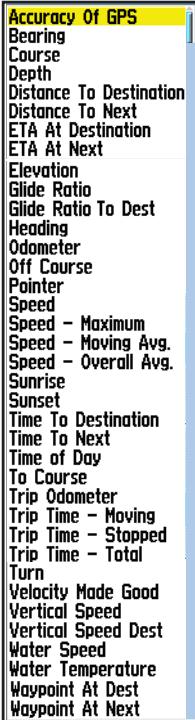

Page Carte

Page Compas

Page Calculateur de voyage

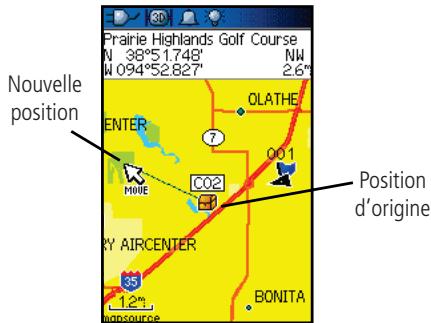

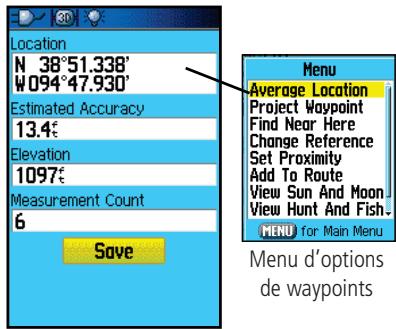

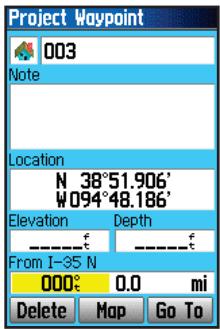

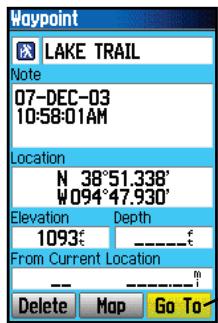

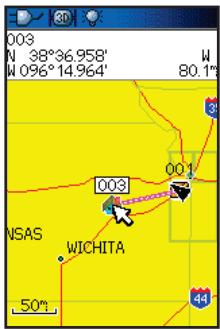

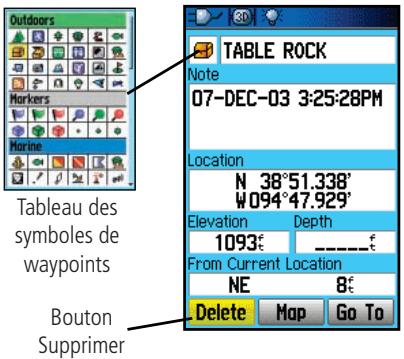

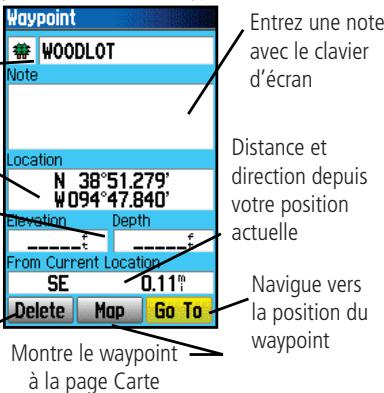

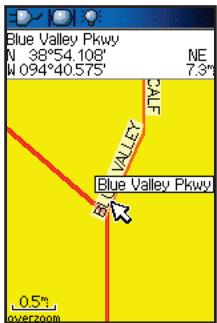

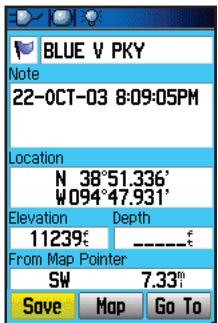

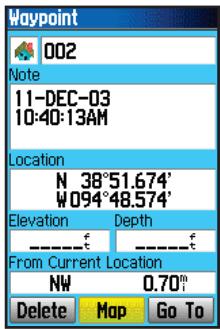

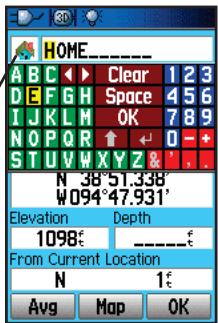

Utiliser les waypoints

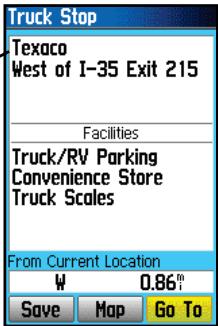

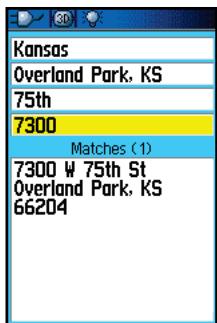

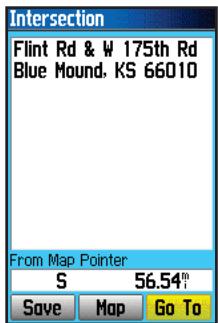

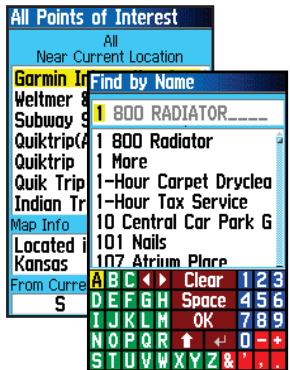

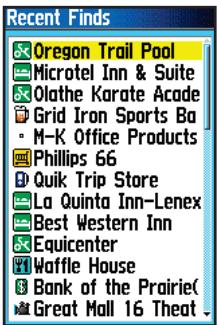

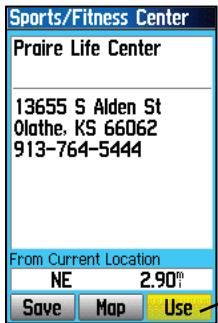

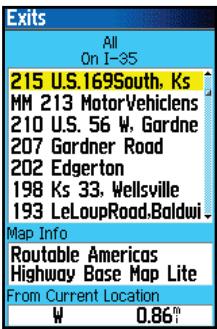

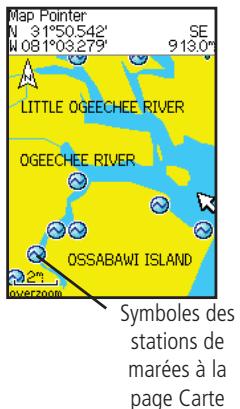

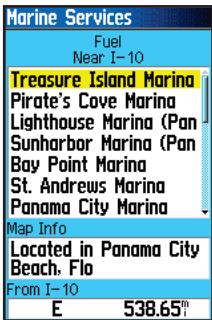

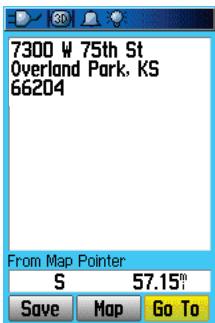

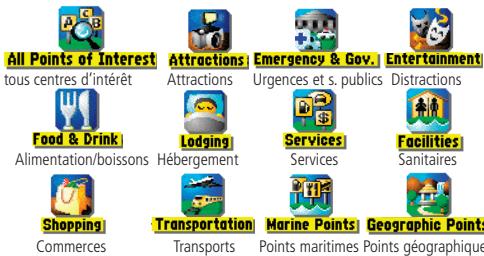

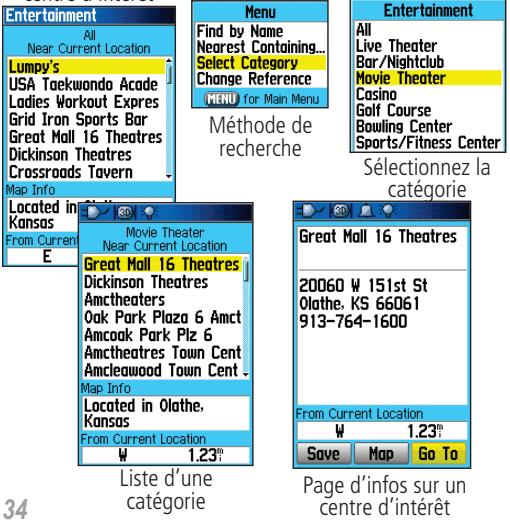

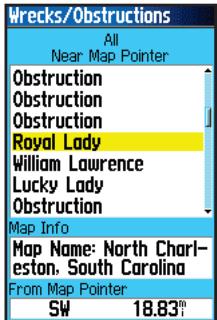

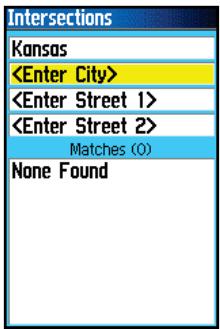

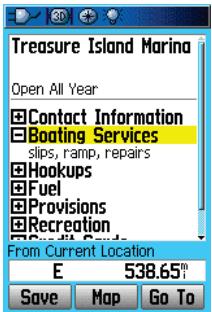

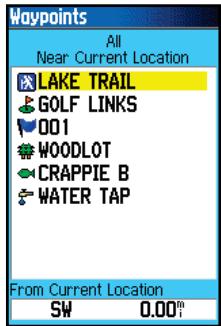

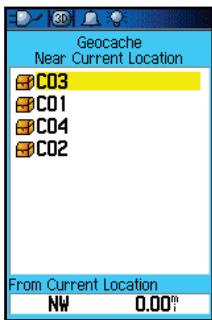

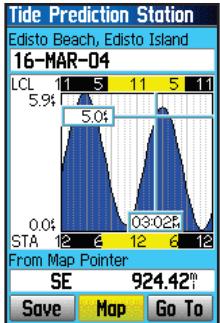

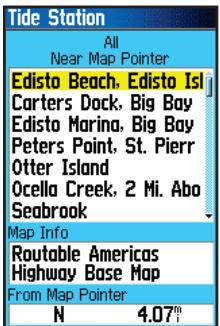

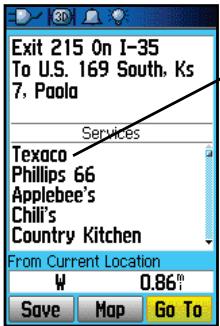

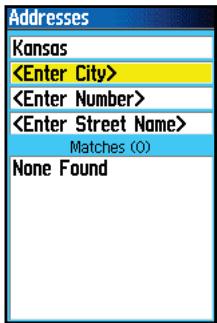

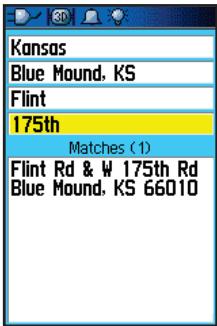

Utiliser Trouver

Menu principal

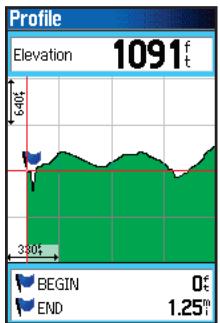

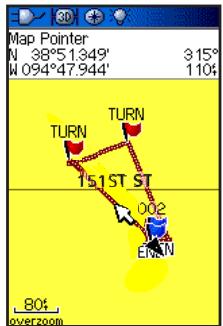

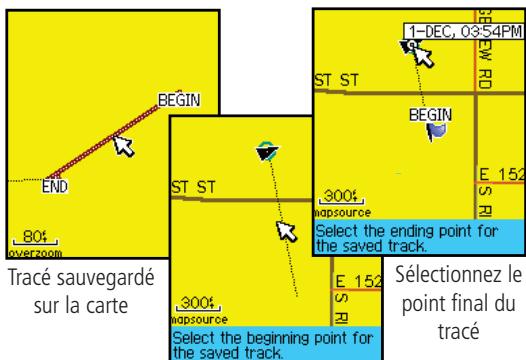

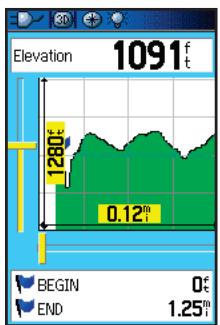

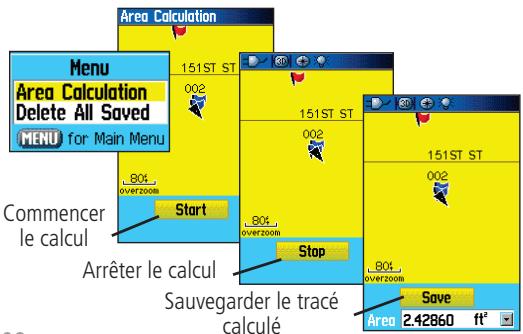

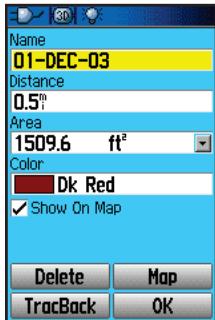

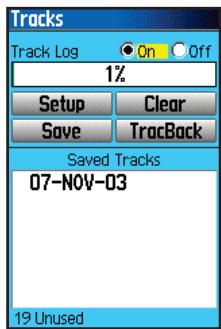

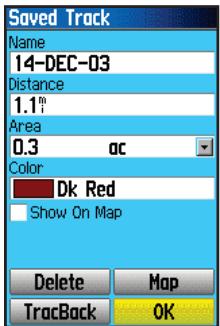

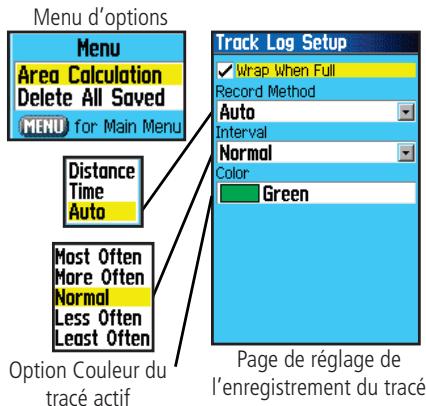

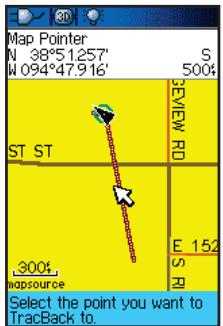

Utiliser les traces

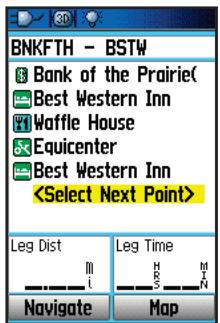

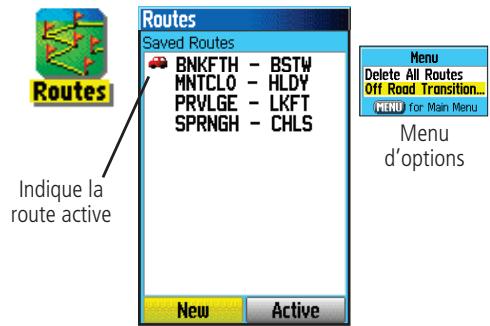

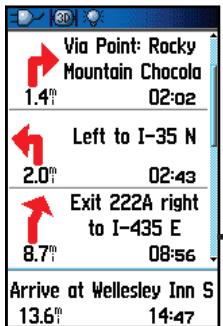

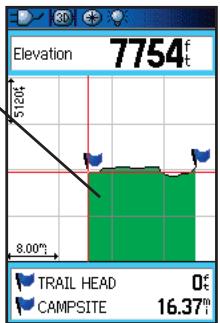

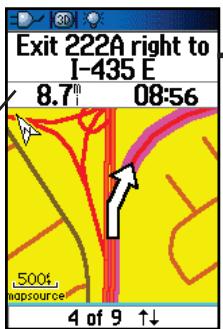

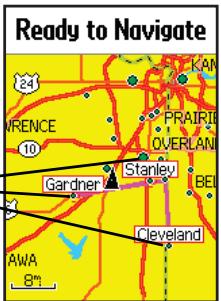

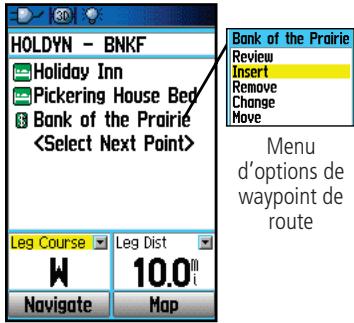

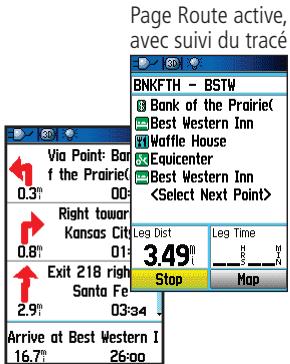

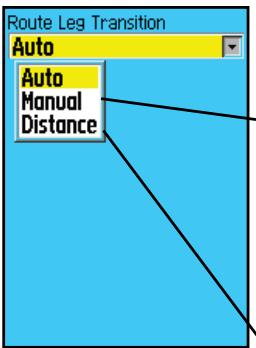

Utiliser les routes

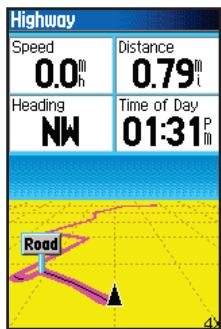

Page Autoroute

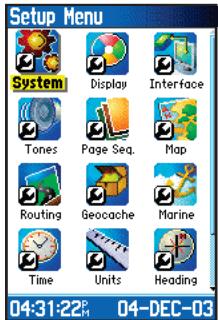

Menu Réglages 47

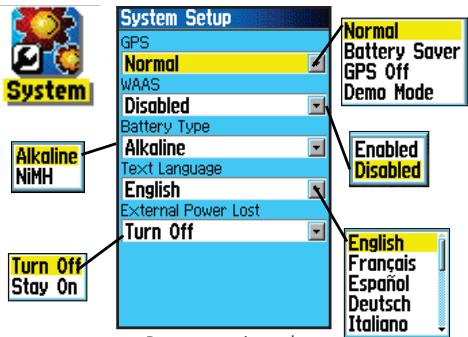

Réglage du système 47

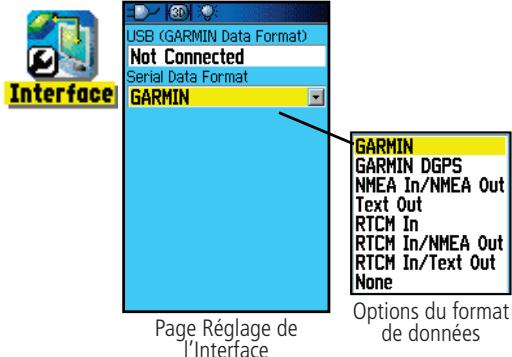

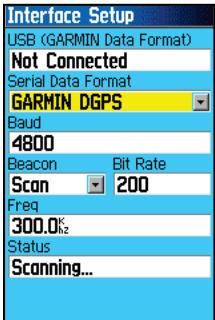

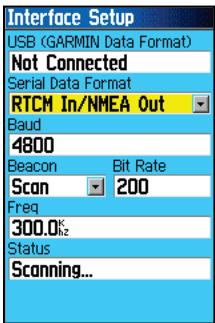

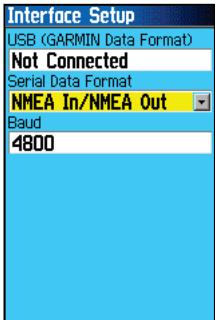

Réglage interface 48

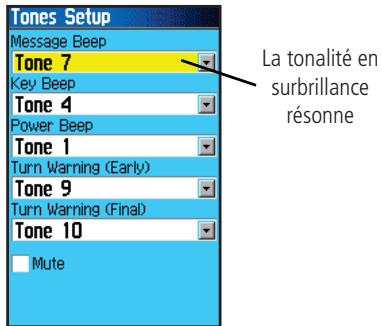

Réglage tonalité 50

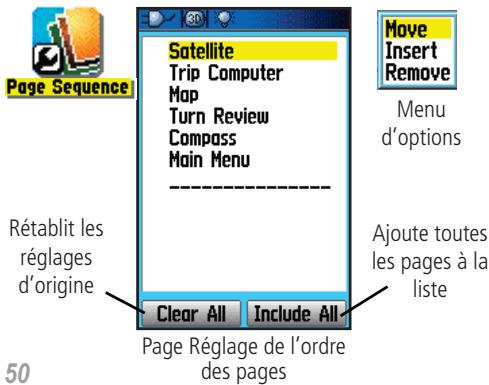

Réglage ordre des pages 50

Réglage carte 51

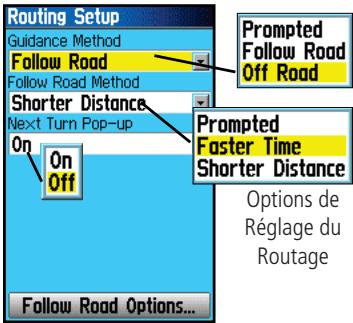

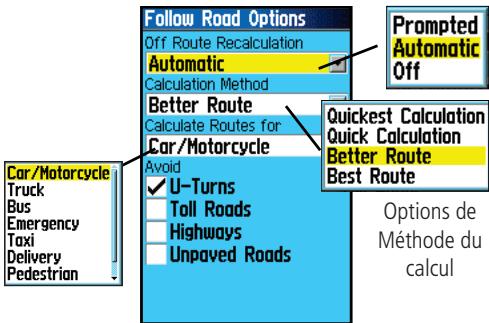

Réglage routage 54

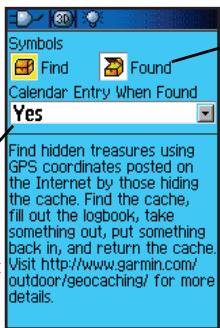

Réglage geocache 55

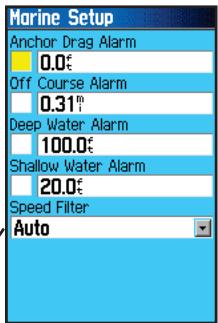

Réglage marine 55

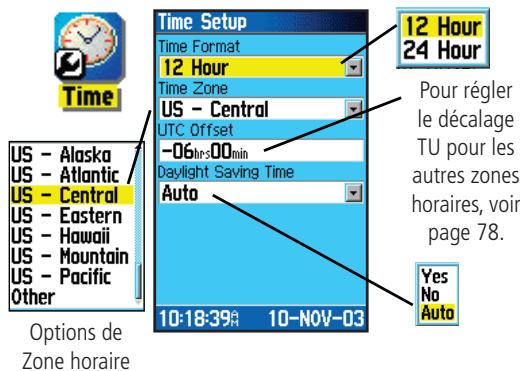

Réglage heures 56

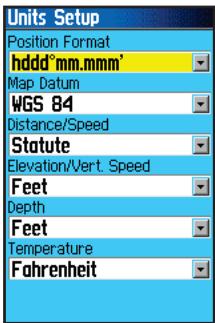

Réglage unités 56

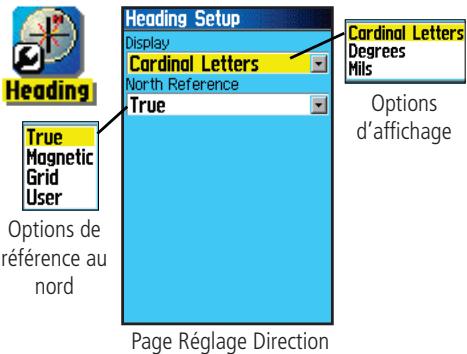

Réglage direction 57

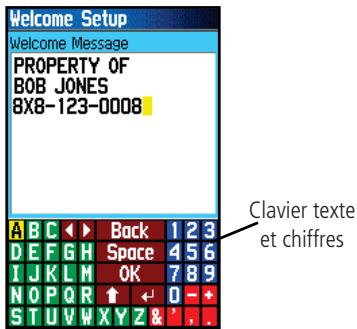

Réglage page d'accueil 57

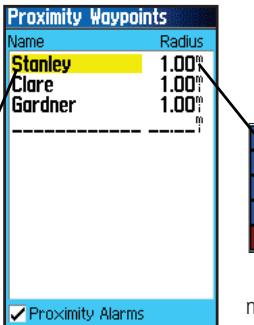

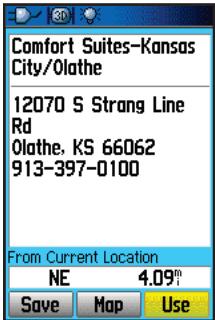

Waypoints de proximité 58

Table des matières

Partie 4 : Fonctions GPS 59-67

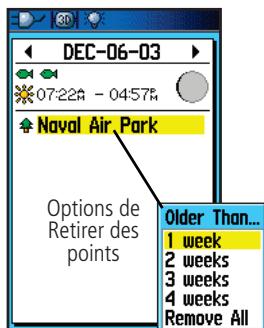

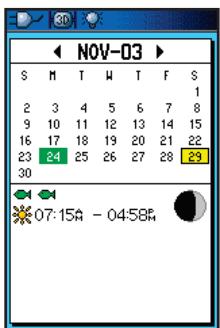

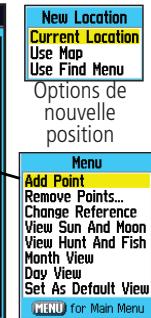

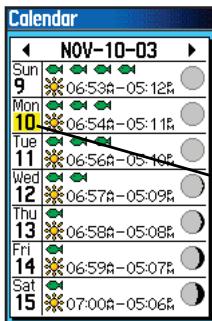

Calendrier 59

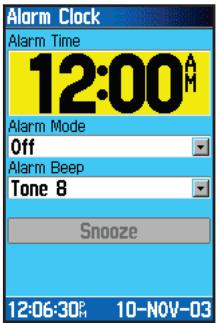

Horloge 60

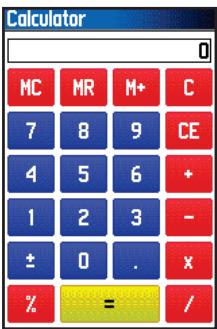

Calculs 60

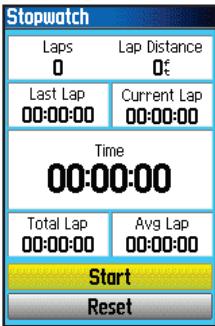

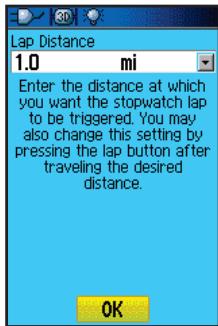

Chronomètre 61

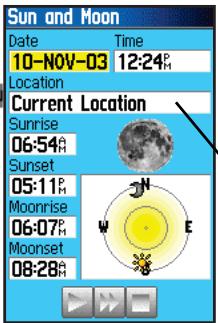

Page Soleil et lune 62

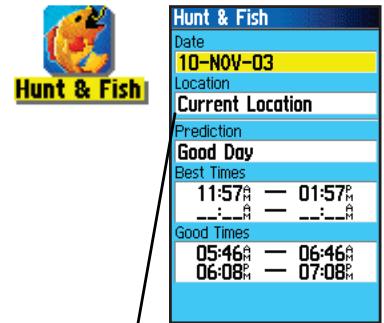

Page Chasse et pêche 63

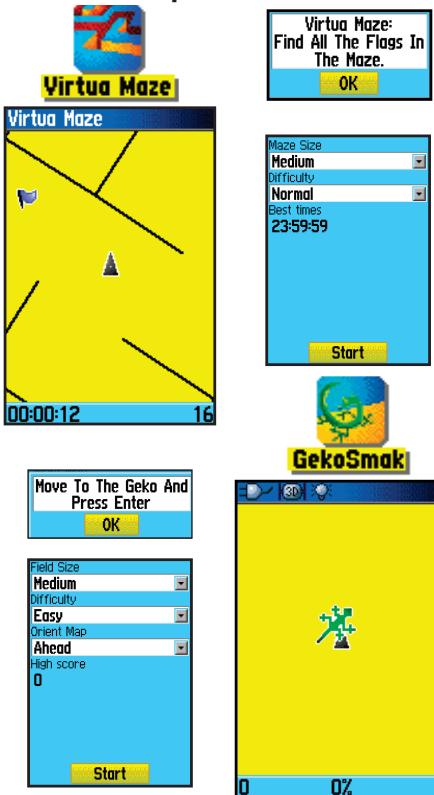

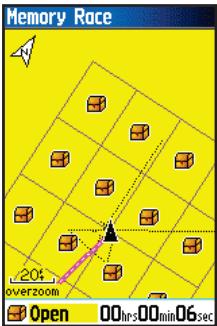

Jeux optimisés GPS 64

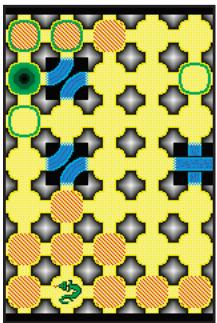

Jeux non optimisés 67

Partie 5 : Annexes 68-84

Accessoires 68

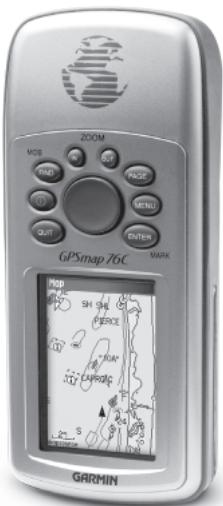

Spécifications 70

Définitions des champs de données 72

Connecter le GPSmap 76C à un ordinateur 76

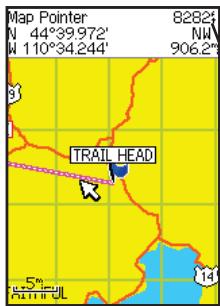

Charger des données cartographiques MapSource 77

Tableau des décalages horaires. 78

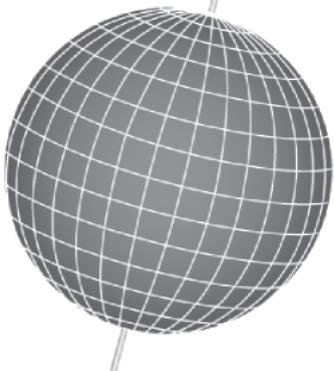

Systèmes géodésiques et formats de position 79

WAAS et DGPS. 80

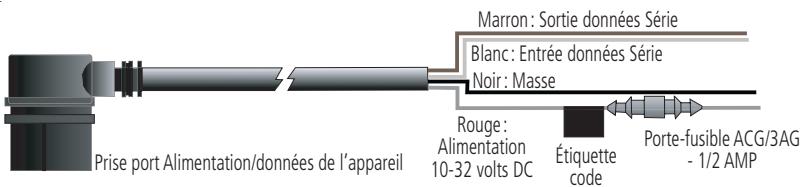

Schéma de câblage 81

Index 82

Garantie limitée 84

Installer les piles

Le GPSmap 76C fonctionne sur deux piles "AA" (non comprises), qui sont logées au dos de l'appareil. Vous pouvez utiliser des piles alcalines ou au NiMH (voir page 47 pour régler le type de piles). Les données enregistrées ne sont pas perdues quand vous retirez les piles.

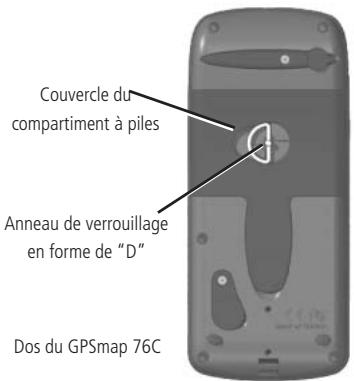

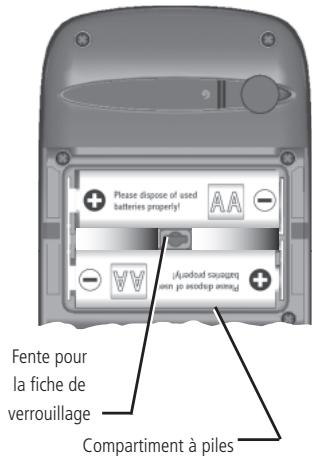

Pour installer les piles :

1. Retirez le couvercle du logement des piles, du dos de l'appareil. Tournez l'anneau en forme de "D", d'un quart de tour dans le sens anti-horaire, puis tirez-le.
2. Insérez les piles en respectant la polarité. Le dessin de la polarité est moulé dans le compartiment à piles.
3. Réinstallez le couvercle du logement en insérant la fiche de verrouillage au dos de l'appareil. Tournez l'anneau en "D", d'un quart de tour, dans le sens horaire, pour verrouiller.

Installation des piles et mise sous tension

Note importante

Quand vous remplacez les piles, utilisez uniquement des piles neuves ou totalement rechargées. Ne mélangez pas les piles alcalines et NiMH. Les piles rechargeables peuvent afficher un potentiel intérieur à celui des piles jetables.

Retirez les piles de l'appareil si vous prévoyez de ne pas l'utiliser pendant plusieurs mois. Laisser des piles dans l'appareil pendant des périodes prolongées peut provoquer des fuites et endommager le logement des piles.

Suivez les instructions du fabricant pour l'utilisation et l'élimination des piles vides. N'incinérez pas les piles vides, car les matières internes peuvent s'enflammer et exploser.

L'usage intensif du rétroéclairage et/ou de la fonction WAAS, ainsi que des tonalités de touches, peut réduire l'autonomie des piles de façon importante.

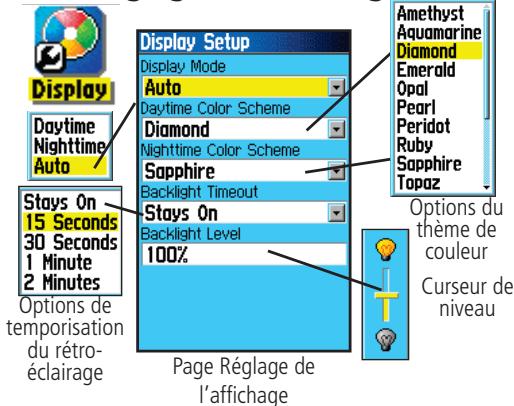

Pour régler l'intensité et la temporisation du rétroéclairage, voir page 48.

Pour désactiver la fonction WAAS, voir page 47.

Pour couper les tonalités, voir page 50.

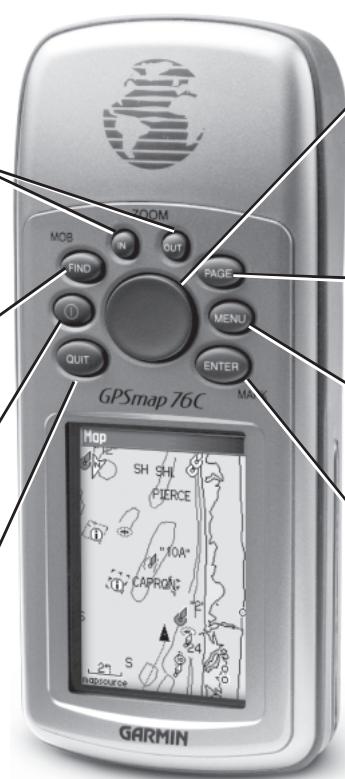

Fonctions des touches

Touches Zoom IN/OUT

• À la page Carte, pressez pour zoomer en avant ou en arrière.
• De toutes les autres pages, pressez pour faire défiler une liste vers le haut ou le bas.

Touche FIND/MOB

• Pressez et relâchez, à tout moment, pour examiner le menu Trouver 'Find'.
• Pressez et maintenez pour 'MOB'.

Touche MARCHE/ARRÊT

• Pressez et maintenez pour mettre l'appareil sous/hors tension.
• Pressez et relâchez pour régler le rétroéclairage.

Touche QUIT

• Pressez et relâchez pour annuler une entrée de données ou quitter une page.

Touche directionnelle

• Pressez en Haut/Bas ou à Droite/Gauche pour vous déplacer dans les listes, mettre en surbrillance les champs, les boutons d'écran, les icônes, entrer des données ou déplacer la flèche d'exploration de la carte.

Touche PAGE

• Pressez pour faire défiler les pages.
• Pressez quand vous utilisez le clavier d'écran, pour le fermer.

Touche MENU

• Pressez et relâchez pour examiner les options d'une page.
• Pressez deux fois pour ouvrir le Menu principal.

Touche ENTER/MARK

• Pressez et relâchez pour entrer des options en surbrillance, des données ou confirmer des messages d'écran.
• Pressez et maintenez à tout moment, pour marquer votre position actuelle par un waypoint.

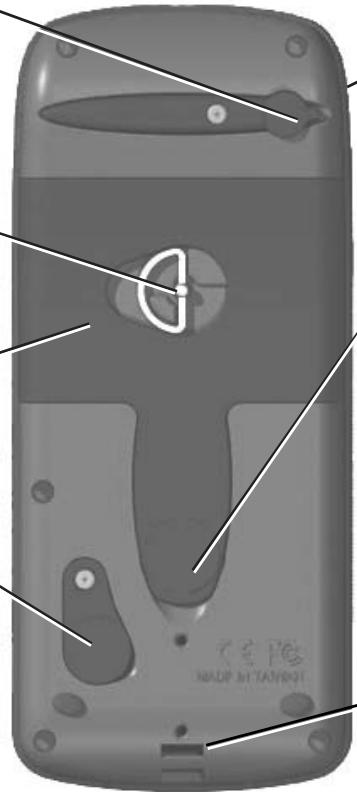

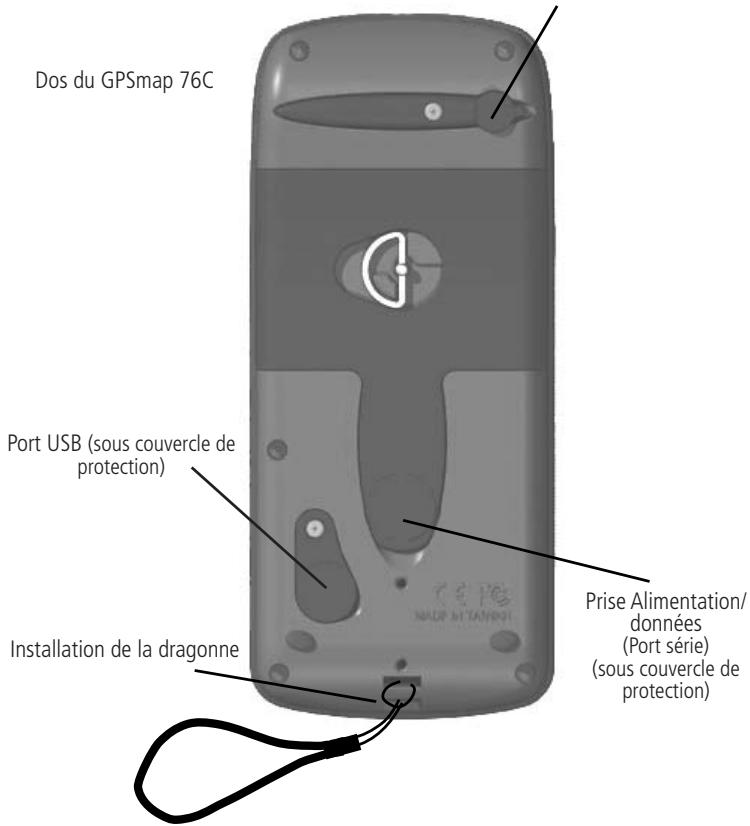

Prise d'antenne GPS auxiliaire (sous couvercle de protection)

• Permet le branchement d'une antenne GPS déportée.

Anneau en forme de "D" du compartiment à piles.

• Tournez d'un quart de tour dans le sens antihoraire et soulevez pour ouvrir.

Couvercle du compartiment à piles.

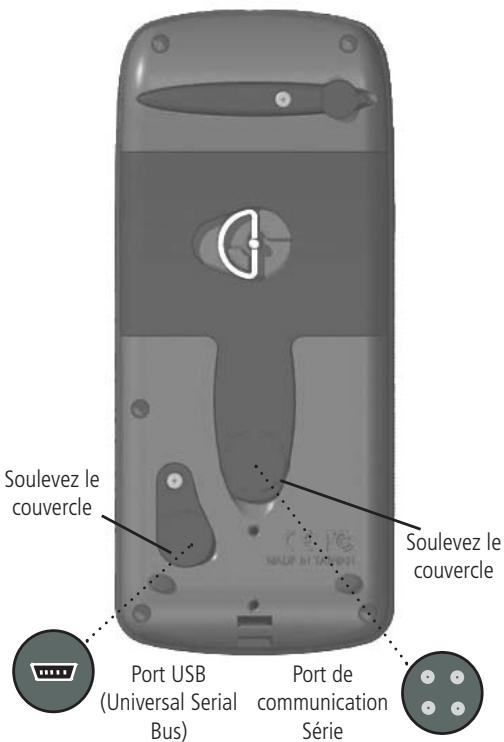

Port USB (sous le couvercle de protection).

• Offre une interface pour un transfert de données plus rapide avec un PC.

Caractéristiques de l'appareil

Antenne GPS à quatre hélices (à l'avant de l'appareil).

• Permet l'acquisition rapide des satellites.

Port pour prise d'alimentation et de données (sous le couvercle de protection).

• Permet l'interface avec un PC, pour le transfert de données.
• Offre une prise pour l'alimentation sur courant alternatif ou continu.

Fentes pour fixation de la dragonne.

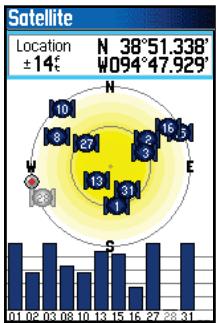

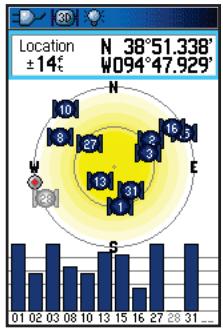

Initialisation et page Satellites.

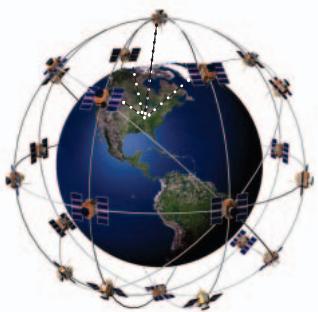

Le GPSmap 76C localise les satellites au-dessus de sa position.

Menu d'options Page Satellites pendant l'acquisition des satellites

Mettre sous tension le récepteur GPS

Quand vous mettez sous tension le GPSmap 76C, le récepteur GPS commence à rechercher les satellites, afin de déterminer sa position, ce qui est nécessaire pour la navigation. Ce processus est appelé "initialisation" et peut prendre jusqu'à 15 minutes lors de la première utilisation de l'appareil. Ensuite, si vous ne vous êtes pas déplacé de plus de 900 km (600 milles) par rapport à votre position d'origine, l'opération ne prendra que quelques secondes ou quelques minutes. Afin de recevoir les signaux des satellites, vous devez être à l'extérieur et avoir une vue dégagée sur le ciel. Les signaux des satellites ne peuvent pas traverser les matériaux solides (sauf le verre) ou une épaisse couverture d'arbres. Pour diminuer le temps nécessaire à la première initialisation, sélectionnez Nouvelle Position 'New Location' dans le menu d'options, puis utilisez la page Carte pour déterminer votre position approximative, afin que le GPSmap 76C puisse rechercher uniquement les satellites se trouvant au-dessus de votre position.

Pour initialiser votre GPSmap 76C :

1. Pressez et relâchez la touche MARCHE/ARRÊT pour mettre l'appareil sous tension.
2. Observez la page d'accueil, suivie de la page Satellites.
3. Pendant que le récepteur recherche les signaux des satellites, le message Acquisition des satellites en cours 'Acquiring Satellites' s'affiche en haut de la page.

Vous pouvez aussi observer un schéma des satellites situés au-dessus de vous, votre position se trouvant au centre. Le cercle extérieur représente l'horizon et le cercle intérieur une position à 45° depuis l'horizon. Les numéros affichés correspondent aux numéros affectés aux satellites. Un graphique en barres affiche la puissance du signal de chaque satellite.

1. Quand le récepteur a accroché les signaux provenant d'un minimum de trois satellites, l'écran, en haut de la page, change pour indiquer la précision de la position et les coordonnées de la position. La barre d'état, en haut de l'écran, indique l'état GPS et l'état d'autres fonctions.

Si, pour une raison quelconque, vous aviez des difficultés à initialiser votre GPSmap 76C, la solution pourrait être aussi simple que de vous déplacer légèrement, pour éviter des objets pouvant bloquer ou renvoyer les signaux des satellites. 5. Pressez et relâchez la touche PAGE jusqu'à affichage de la page Carte. Vous êtes maintenant prêt à commencer la navigation assistée par GPS.

La navigation active est supportée par trois pages principales :

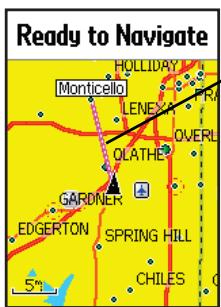

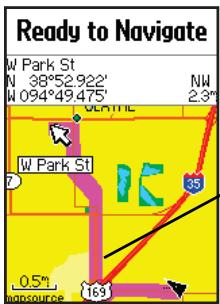

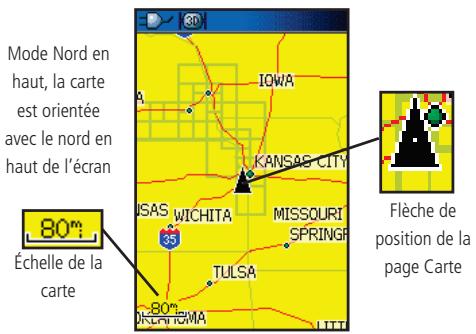

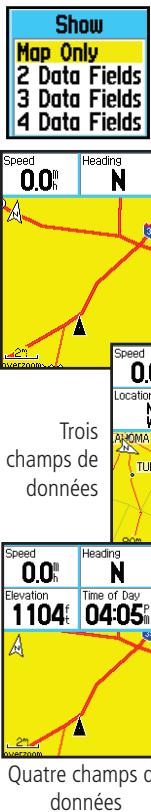

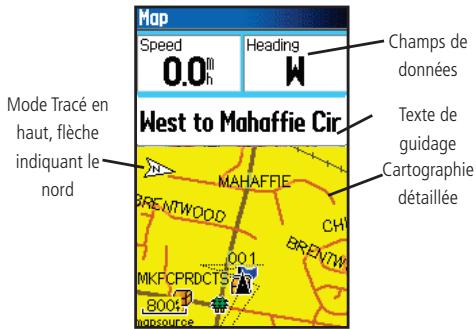

La page Carte montre de façon graphique des détails cartographiques, votre position actuelle, elle marque votre route vers une destination par une ligne de route et elle laisse derrière vous une trace du chemin parcouru.

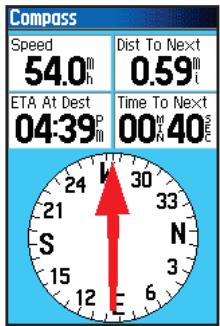

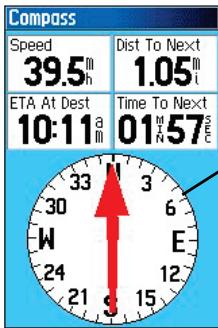

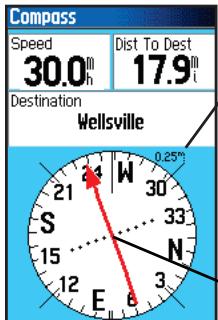

La page Compas indique la direction à suivre et la direction de votre déplacement.

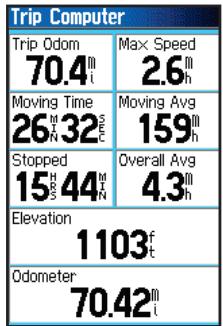

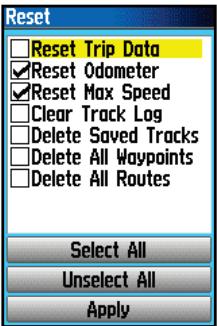

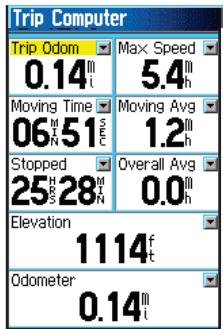

La page Calculateur de voyage enregistre et affiche les données de voyage.

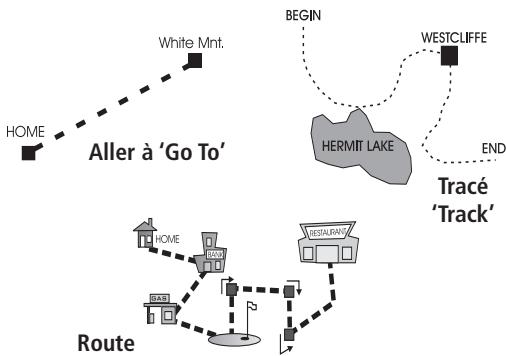

Il existe trois méthodes de navigation vers une destination, avec le GPSmap 76C, chacune affichée de façon graphique à la page Carte.

Aller à 'Go To' - Chemin direct jusqu'à la destination sélectionnée (waypoint, ville, adresse, etc.).

Tracey Track' - Les traces de voyages précédents ont été enregistrés dans le GPSmap 76C. Un trace vous permet de suivre ce chemin ou de le reprendre en sens inverse.

Route - Chemin pour une destination, composé de points intermédiaires (waypoints, villes, sorties d'autoroutes, centres d'intérêt, intersections, etc.).

Voir les chapitres sur les traces, routes et waypoints, pour détails.

Initialisation et page Satellites

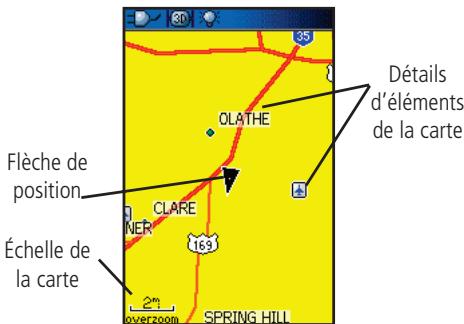

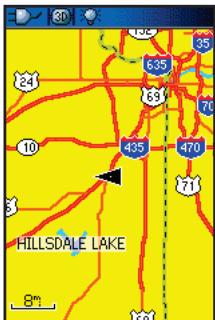

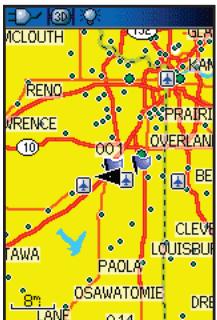

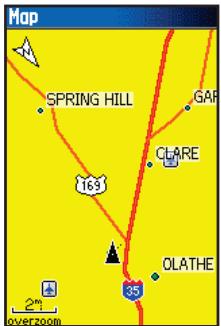

Page Carte avec flèche de position actuelle

Naviguer avec le GPSmap 76C

Enchaînement des pages principales

Quand vous mettez votre GPSmap 76C sous tension, la page d'accueil est suivie de la page Satellites, qui est la première dans l'enchaînement des pages principales.

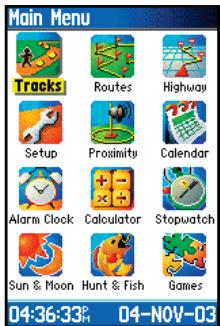

Pour voir chaque page principale :

1. Pressez et relâchez la touche PAGE plusieurs fois, pour faire défiler les pages.
2. Une page étant affichée, pressez la touche MENU pour afficher la liste d'options de cette page.

Page d'accueil

Page Satellites

Page Calculateur de voyage

Page Carte

Page Compas

Menu principal

Options de la page Satellites

Options de la page Calculateur de voyage

Options de la page Compas

Il n'existe pas d'options de page principale au niveau du Menu principal

Barre d'état, rétro-éclairage et messages d'écran

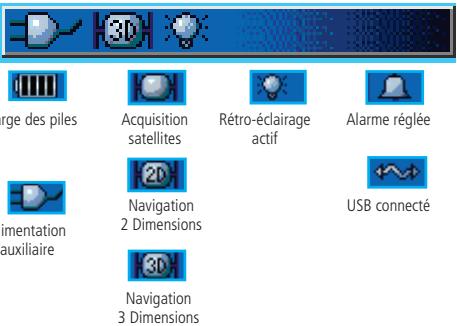

En haut de chaque page, une barre d'état (toujours affichée) fournit les informations sur l'état actuel de diverses fonctions.

• L'alimentation de l'appareil est assurée par les piles ou par une source auxiliaire (adaptateur courant alternatif ou continu).
• L'icône d'alimentation affiche la charge restante, quand les piles se déchargent.
• L'état des signaux des satellites s'affiche pendant l'acquisition des satellites. Quand une position en deux dimensions est obtenue et quand un minimum de quatre satellites a été reçu (position en trois dimensions).
• Le rétro-éclairage est coupé quand vous mettez l'appareil sous tension. Quand il est éclairé, il utilise une partie importante de la charge des piles. Cette icône s'affiche, quand le rétro-éclairage est allumé.
• Horloge : cette icône s'affiche quand l'alarme est réglée.
• La connexion du câble USB s'affiche quand l'appareil est en communication avec le bus série universel d'un PC.

Vous pouvez régler le niveau du rétro-éclairage en pressant la touche POWER et en la relâchant. Ensuite, pressez la touche POWER ou les flèches Haut/Bas de la touche DIRECTIONNELLE pour faire défiler les niveaux de rétro-éclairage. Voir page 44 pour des informations sur le changement des couleurs d'affichage, la temporisation et les niveaux de luminosité.

Quand un événement important intervient dans le fonctionnement de l'appareil, un message s'affiche à l'écran pour vous en avertir. Dans tous les cas, l'événement est décrit et souvent un remède est fourni. Pressez la touche ENTER pour confirmer et fermer la fenêtre.

Caractéristiques des pages principales

Barre d'état

Curseur de réglage du rétro-éclairage (la luminosité varie selon le niveau de charge des piles).

Message d'écran

Page Carte

Page Carte avec champs de données et texte de guidage

Utiliser la page Carte 'Map'

La page Carte est la principale fonction de navigation du GPSmap 76C. La page Carte affiche une carte détaillée de la zone entourant votre position actuelle. Elle vous permet d'explorer la carte avec la touche DIRECTIONNELLE et d'examiner votre progression pendant que vous naviguez. Quand la carte est en mode Trace en haut 'Track Up' (orientée dans la direction du déplacement), une flèche de référence au nord apparaît dans le coin supérieur gauche de l'écran, pour orienter la carte. Quand la carte est en mode Nord en haut 'North Up', la carte est orientée comme une carte papier. Quand vous activez la fonction Enregistrement du tracé, votre cheminement s'affiche sous la forme d'un pointillé. L'écran de carte peut être modifié en mode Nuit 'Night mode' pour une meilleure vision par éclairage faible. Le réglage usine (par défaut) modifie automatiquement l'affichage au lever et au coucher du soleil.

La carte affiche aussi des détails géographiques comme les rivières, les lacs, le réseau routier principal, les villes et les stations de prévisions des marées, contenus dans les bases de données existant dans l'appareil. Les cartes ci-contre montrent un niveau de détail supérieur à celui de la base de données intégrée à l'appareil (ex. rues, parcs, etc.) car des données cartographiques détaillées MapSource® de Garmin ont été chargées depuis un cédérom.

Vous pouvez utiliser la page Carte pour :

• Déterminer votre position actuelle et votre progression pendant que vous vous déplacez.
• Sélectionner et sauvegarder un point de la carte, par un waypoint.
• Localiser et naviguer vers des éléments de la carte, en suivant une route affichée sur la carte.
• Personnaliser l'écran de carte selon vos besoins.

Utiliser les fonctions de la page Carte

Utilisez les boutons Zoom avant et Zoom arrière pour changer l'échelle de la carte, afin d'afficher une zone plus étendue avec moins de détails, ou une zone plus réduite avec davantage de détails. Appuyez et maintenez pour un zoom rapide.

L'échelle de la carte est indiquée en bas à gauche de l'écran, dans l'unité de mesure sélectionnée dans le champ Unités de la page Réglage des unités (à ne pas confondre avec la page Réglage de la carte). Si vous zoomez avant à un point tel que la définition de la carte est dépassée et que l'apparence de la carte n'est plus précise, le mot 'Overzoom' s'affiche juste au-dessous de l'échelle de la carte. Quand vous utilisez des cartes détaillées MapSource, la mention 'MapSource' apparaît au-dessous de l'échelle.

Dans de nombreux cas, la carte affiche un Cercle de précision autour de l'icône de position. Le GPSmap 76C utilise à la fois la définition de la carte et la précision GPS pour définir votre position en un point se trouvant à l'intérieur de ce cercle. Plus le cercle est petit, plus votre position est précise.

Quand vous utilisez la fonction Exploration de la carte, une petite flèche creuse (flèche d'exploration) peut être déplacée dans la page pour mettre en surbrillance et identifier les éléments de carte ou pour faire défiler la carte afin d'examiner des zones se trouvant en dehors de l'écran actuel. Si plusieurs éléments de carte se trouvent sous la flèche d'exploration, la liste de ces éléments s'affiche avec l'élément en surbrillance sur la carte, et également en surbrillance dans la liste.

Des champs de données optionnels peuvent être ajoutés en haut de l'écran pour apporter une gamme d'informations de voyage et de navigation. Voir les pages suivantes.

Quand vous naviguez, un texte de guidage s'affiche en haut de la carte.

Page Carte

Zoom avant

Zoom arrière

Éléments de carte

Échelles de carte

Cercle de précision

Flèche d'exploration

South to US 169

Texte de guidage

Page Carte

Menu d'options de la page Carte

Présentation rapide des options de la page Carte

Arrêter la navigation 'Stop Navigation' - Interrompt la navigation. Indispensable en absence de navigation active.

Recalculer 'Recalculate' - Effectue un nouveau calcul de la route. Option non disponible en l'absence de navigation active.

Champs de données 'Data Fields' - Permet d'afficher de deux à quatre champs en haut de la page pour afficher la vitesse, la direction, l'altitude et l'heure.

Texte de guidage 'Guidance Text' - Affiche des messages à l'écran pour vous informer du prochain changement dans la navigation vers une destination.

Changer les champs de données 'Change Data Fields' - Permet de changer le type de champ de données.

Réglage carte 'Setup Map' - Donne accès à six pages de réglage pour l'écran de carte, pour personnaliser la carte selon vos préférences.

Mesurer la distance 'Measure Distance' - Mesure la distance de chaque pointe actuelle au pointeur de carte.

Désencombrer 'Turn Declutter On' - Élimine de l'écran les éléments de carte qui peuvent obstruer la carte quand vous zoomez en arrière.

Rétablir les réglages d'origine 'Restore Defaults' -

Rétablit les réglages d'usine (par défaut) pour l'écran de carte.

Menu d'options de la page Carte

La page Carte peut être modifiée pour afficher une gamme d'informations pour la navigation. Vous pouvez interrompre la navigation vers une destination, disposer jusqu'à quatre champs de données pour afficher le type d'informations de navigation désiré. Vous pouvez aussi inclure un message texte de navigation à la page Carte et sélectionner le type de données à afficher dans les champs. Vous pouvez changer la façon dont la carte affiche les éléments, en sélectionnant vos propres règles pour la taille du texte, choisir les extensions qui s'affichent, etc. Vous pouvez afficher la distance de votre position actuelle aux autres positions sur la carte. Vous pouvez réduire l'encombrement de la carte (icônes et noms des éléments de carte) pour améliorer la lisibilité des routes et autres éléments géographiques. Vous pouvez rétablir la page Carte pour qu'elle s'affiche avec les réglages d'origine.

Pour présenter la page Carte :

1. L'appareil étant sous tension, pressez et relâchez la touche PAGE jusqu'à affichage de la page Carte.
2. Pressez la touche MENU pour afficher le menu d'options de la page Carte.
3. Utilisez la touche DIRECTIONNELLE pour sélectionner l'objet que vous désirez personnaliser dans la page Carte et pressez la touche ENTER.

Certaines de ces options contiennent des sous-menus qui permettent de contrôler davantage l'utilisation de l'option.

Les pages suivantes traitent chaque option en détail.

Pour afficher les champs de données :

1. Le menu d'options de la page Carte étant affiché, utilisez la touche DIRECTIONNELLE pour mettre en surbrillance l'option Champs de données 'Data Field' et pressez ENTER.
2. Observez les options de sous-menu : Carte seule 'Map Only', 2 champs de données '2 Data Fields', 3 champs de données '3 Data Fields' et 4 champs de données '4 Data Fields'.

Vous pouvez choisir de laisser la page Carte comme elle se présente (carte en pleine page), ou d'y ajouter deux, trois ou quatre champs de données de navigation.

1. Mettez en surbrillance votre choix et pressez ENTER.

Pour modifier les champs de données :

1. Affichez les champs de données. L'option « Changer les champs de données » apparaît dans le menu d'options lorsque vous appuyez sur la touche MENU.
2. Sélectionnez cette option et appuyez sur la touche ENTER pour mettre en surbrillance le premier champ de données.
3. Appuyez de nouveau sur ENTER pour sélectionner, dans la liste, une donnée de navigation à afficher dans ce champ.
4. Après avoir fait votre sélection et appuyé sur ENTER, utilisez la touche DIRECTIONNELLE pour passer au champ suivant et répétez le processus.

De nombreuses options de champs de données sont liées à l'affichage des données reçues d'autres appareils interfacés au GPSmap 76C. Pour une explication de chaque option, voir page 72 des annexes.

Page Carte

Sous-menu de champs de données

Deux champs de données

Page Carte

Menu d'options pour le texte de guidage

Message d'état GPS, sans navigation en cours

Message de guidage, en cours de navigation

Pour afficher le texte de guidage :

1. La page Carte étant affichée, appuyez sur la touche MENU pour afficher le menu d'options de la page Carte.
2. Mettez en surbrillance l'option « Texte de guidage » et appuyez sur ENTER pour afficher le menu d'options du texte de guidage.
3. Sélectionnez l'option désirée : Toujours afficher (Always Show), Ne jamais afficher (Never Show) ou Afficher pendant la navigation (Show When Navigating), puis appuyez sur ENTRÉE pour activer.

Si vous sélectionnez Toujours afficher (Always Show), un message de guidage s'affiche toujours, que vous naviguiez ou non.

Si vous sélectionnez Afficher pendant la navigation (Show When Navigating), un message s'affiche jusqu'à ce que vous sélectionniez Arrêter la navigation (Stop Navigation) dans le menu d'options.

Le texte de guidage vous communique des informations utiles quand vous utilisez l'une des méthodes de navigation décrites à la page 5. Si vous sélectionnez Toujours afficher (Always Show) et que vous ne naviguez pas, le champ du message affiche les informations sur l'état GPS.

Pour régler la carte :

Reportez-vous au chapitre Réglage de la carte dans les options de réglage, à la page 51.

Mesurer la distance (Measuring Distance)

Cette option de la page Carte vous permet d'utiliser la touche DIRECTIONNELLE pour positionner le pointeur de carte sur un élément de la carte, puis de déterminer la distance entre ce point et votre position actuelle. Accédez au menu d'options de la page Carte, sélectionnez Mesurer la distance (Measure Distance) et appuyez sur ENTRÉE pour l'activer. Pour mesurer la distance entre deux points sélectionnés sur la carte, déplacez le pointeur de carte sur le premier point de la carte, à partir duquel vous voulez mesurer, appuyez sur ENTRÉE, puis déplacez le pointeur de carte sur le second point de la carte. Appuyez sur QUIT pour annuler.

Activer/désactiver le désencombrement (Turning Declutter On/Off)

Cette option de la page Carte vous permet d'estomper les titres et icônes des éléments de la carte, qui encombrent la vue du réseau routier, particulièrement quand la carte est agrandie à une échelle telle que les titres et icônes, qui gardent la même taille à toutes les échelles, finissent par la rendre difficilement lisible.

Accédez au menu d'options de la page Carte, sélectionnez Activer le désencombrement (Declutter On) et appuyez sur ENTRÉE pour activer. Procédez de la même manière pour annuler l'option Désencombrer (Declutter).

Rétablir les réglages par défaut (Restoring Default Settings)

Cette option vous permet de rétablir les réglages d'origine pour les réglages de la carte.

Page Carte

Désencombrement inactif

Désencombrement actif

Page Compas

Page Compas

L'anneau compas tourne pour indiquer le nord quand vous vous déplacez.

Pointeur de route

Le pointeur de route indique la direction de voyage et la distance de votre écart de route.

Pointeur de relèvement

Le pointeur de relèvement indique toujours la direction de votre destination.

Utiliser la page Compas

La page Compas est votre guide pour une navigation précise et efficace. Elle utilise des moyens de navigation traditionnels pour vous fournir des informations de navigation.

Quand vous naviguez, la page Compas offre des données de navigation et de direction. Elle utilise un écran compas et un pointeur de relèvement, ainsi que des champs de données numériques pour afficher des informations comme la vitesse actuelle, la distance pour le prochain point de la route, l'heure estimée d'arrivée, etc. Vous pouvez choisir d'afficher trois ou quatre champs de données et de sélectionner le type de données à afficher dans chacun d'eux, parmi une liste d'options.

Quand vous vous déplacez, le compas graphique rotatif indique la direction dans laquelle vous progressez. Le pointeur de relèvement indique la direction (relèvement) vers votre destination, par rapport à votre direction actuelle de déplacement. L'anneau compas et le pointeur de relèvement travaillent indépendamment pour afficher votre direction de déplacement et la direction de votre destination. Pour votre guidage, vous pouvez choisir entre le pointeur de relèvement et le pointeur de route.

Le compas ne fonctionne pas comme un compas magnétique quand vous êtes immobile. Cependant, quand vous progressez, l'anneau tourne pour vous orienter par rapport au nord. C'est particulièrement utile quand vous utilisez une carte papier conjointement à votre navigation au GPS.

Pour utiliser les options de la page Compas :

1. Pressez la touche MENU pour afficher le menu d'options.
2. La première option, Arrêter la navigation ('Stop Navigation'), peut être mise en surbrillance et activée en pressant ENTER pour interrompre la navigation.
3. La seconde option est Pointeur de route ('Course Pointer') ou Pointeur de relèvement ('Bearing Pointer').

Le pointeur de relèvement ('Bearing Pointer') et l'anneau compas travaillent indépendamment de la direction de votre déplacement et de la direction de votre destination. Le pointeur de relèvement pointe toujours directement vers votre destination, peu importe votre position actuelle.

Par exemple, si la flèche pointe vers le haut, vous vous dirigez directement vers votre destination. Si elle pointe dans toute autre direction que le haut, tournez dans cette direction jusqu'à ce que la flèche pointe vers le haut, puis continuez dans cette direction. Si vous utilisez l'option Pointeur de route ('Course Pointer') par contre, et que vous vous écartez de la ligne de voyage vers la destination, l'indicateur d'écart de route ('Course Deviation Indicator') vous donne une indication graphique de votre écart (à gauche ou à droite) et affiche la distance de l'écart.

1. La troisième option est Champs de données ('Data Fields'). Mettez en surbrillance l'option Champs de données et pressez ENTER pour afficher les options : Afficher 3 champs de données ('Show 3 Data Fields') ou Afficher 4 champs de données ('Show 4 Data Fields'). Mettez en surbrillance votre choix et pressez ENTER.
2. L'option suivante, Changer les champs de données ('Change Data Fields'), vous permet de déterminer les données qui s'affichent dans les champs. Quand vous sélectionnez cette option, le sujet du premier champ de données de la page est mis en surbrillance. Quand vous pressez ENTER, une liste d'options apparaît. Reportez-vous à la page 11 pour obtenir des détails sur le changement des champs de données.

Page Compas

Menu

Reprendre la navigation

Recalculer

Pointeur de route

Champs de données...

Changer les champs de données

Restaurer les valeurs par défaut

pour le menu principal

Menu d'options de la page Compas

Option Pointeur de route

Distance de l'écart de route (utilisez les touches IN et OUT pour changer l'échelle).

Indicateur d'écart de route 'CDI'

Option Changer les champs de données

Page Calcul de voyage

Sélectionnez Changer les champs de données ou pressez la touche DIRECTIONNELLE pour mettre en surbrillance un champ à modifier

Menu d'options

Options grand chiffres

Utiliser la page Calcul de voyage 'Trip Computer'

La page Calculateur de voyage vous apporte une large gamme de données de voyage très utiles, quand vous naviguez sur une longue distance. Elle affiche votre vitesse actuelle, la vitesse moyenne, un odomètre de voyage et de nombreuses autres statistiques utiles à la navigation.

Vous pouvez personnaliser l'écran du Calculateur de voyage pour qu'il réponde à vos besoins, grâce à la liste des options. La sélection du type de données à afficher se fait de la même façon que pour les champs de données similaires de la page Carte. (Voir page 11 pour détails).

Puisque vous voulez enregistrer de nouvelles données pour chaque voyage, l'option Réinitialiser 'Reset' est disponible. Si vous voulez obtenir des données importantes d'un coup d'œil, vous pouvez utiliser l'option Grands chiffres 'Big Numbers' qui affiche moins de champs, mais avec de grands caractères.

Avant chaque voyage, assurez-vous de remettre à zéro les informations de voyage en mettant en surbrillance 'Reset' dans le menu d'options et en pressant ENTER.

La page de Réinitialisation 'Reset' offre des options pour Remettre à zéro les données du calculateur de voyage 'Reset Trip Data', Effacer

L'enregistrement du tracé 'Clear Track Log' et Supprimer les traces sauvegardés 'Delete Saved Tracks', Supprimer tous les waypoints 'Delete All Waypoints' et Supprimer toutes les routes 'Delete All Routes'. Cette page vous permet de sélectionner un élément individuel, de les sélectionner tous et de les désélectionner tous. Quand votre choix est fait, mettez en surbrillance le bouton Appliquer 'Apply' et pressez ENTER. Répondez OK au message Les données que vous avez sélectionnées sont être définitivement supprimées 'Data you have selected will be permanently deleted' et pressez ENTER pour terminer la réinitialisation.

L'option Rétablir les réglages 'Restore Defaults' rétablit tous les réglages d'origine pour la page.

Page Réinitialisation

Page Marquer un waypoint 'Mark Waypoint'

La page Marquer un waypoint vous permet de marquer et d'enregistrer votre position actuelle (ou une autre position) par un waypoint, qui reçoit un nom et un symbole. Vous pouvez marquer votre position actuelle à partir de n'importe quelle page du GPSmap 76C.

Pour marquer votre position actuelle par un waypoint :

1. Pressez et maintenez la touche ENTER/MARK jusqu'à l'ouverture de la page Marquer un waypoint 'Mark Waypoint'.
2. Pour changer le nom du waypoint, utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le champ du nom de waypoint et pressez ENTER pour afficher le clavier d'écran. Utilisez la touche DIRECTIONNELLE et ENTER pour sélectionner un nom pour le waypoint. Si vous choisissez un nom qui est déjà utilisé, le message : Le waypoint existe déjà 'Waypoint Already Exist' s'affiche. Pressez ENTER pour confirmer et choisissez un nouveau nom.
3. Pour affecter un symbole d'identification à un waypoint, utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le bloc du symbole, près du nom du waypoint et pressez ENTER pour afficher le tableau des symboles.
4. Pour sauvegarder le waypoint dans la liste des waypoints du menu Trouver 'Find', mettez en surbrillance 'OK' et pressez ENTER.
5. Si vous ne pouvez pas sauvegarder la position par un waypoint, pressez la touche QUIT avant de presser toute autre touche, pour annuler.

Utiliser les waypoints

MARK

Pressez la touche ENTER/MARK pour afficher la page Marquer un waypoint

Page Marquer un waypoint

Tableau des symboles

Nommer un waypoint

Utiliser les waypoints

Élément de carte sélectionné comme waypoint

Page d'informations pour un point de carte, avec données

Page Waypoint pour un point de carte, sans données

Pour créer un waypoint avec la flèche d'exploration

1. La page Carte étant affichée, déplacez la flèche d'exploration (pointeur de carte) sur un élément de la carte, que vous pouvez utiliser comme waypoint. S'il existe des informations dans la base de données pour cette position, l'élément se met momentanément en surbrillance et son nom ou son adresse s'affiche.
2. Pressez ENTER pour afficher la page d'informations de l'objet. Cette page d'informations étant affichée, mettez en surbrillance le bouton Sauvegarder 'Save', en bas de la page, puis pressez ENTER pour le sauvegarder dans la liste des waypoints du menu Trouver 'Find'.

Si la carte sélectionnée ne contient aucune information, le message suivant s'affiche : "Aucune information cartographique à ce point. Voulez-vous créer un waypoint personnel ici ?" ('No map information at this point. Do you want to create a user waypoint here?'). Sélectionnez Oui 'Yes' et pressez ENTER pour afficher la page d'un nouveau waypoint.

Une autre méthode pour créer un waypoint consiste à utiliser la fonction Homme à la mer 'Man Overboard' (MOB). Généralement, une application pour marquer une position sur l'eau, quand on ne peut pas s'arrêter rapidement et qu'on veut retourner à un point sans aucun repère pour référence.

Pour créer un waypoint avec la fonction Homme à la mer 'MOB' :

1. Pressez et maintenez la touche FIND pour afficher la fenêtre MOB 'Man Overboard'.
2. Sélectionnez Oui 'Yes' et pressez ENTER pour afficher la page Carte, montrant le chemin de votre position actuelle au point 'MOB'. Utilisez la page Compas pour guidage supplémentaire vers le point 'MOB'.

Message Homme à la mer 'MOB'

On peut faire la moyenne de la position d'un waypoint dans le temps, pour obtenir une position plus précise, mais uniquement alors que le GPS a calculé la position et avant de la sauvegarder.

Pour faire la moyenne de la position d'un waypoint, en utilisant des mesures dans le temps:

1. La page Nouveau waypoint 'New Waypoint' étant affichée, pressez la touche MENU pour afficher le menu d'options de la page.
2. Sélectionnez Moyenne de position 'Average Location' et pressez ENTER pour afficher la page Moyenne de position. Le calcul de la moyenne commence automatiquement.
3. Mettez en surbrillance le bouton Sauvegarder 'Save' et pressez ENTER quand vous le désirez.

Éditer un waypoint

Un waypoint peut être sélectionné dans la liste des waypoints de la fonction Trouver 'Find' et édité pour changer son symbole, son nom, les coordonnées de sa position, son altitude ou pour le supprimer. Reportez-vous à la page 21 pour détails sur l'utilisation de la fonction Trouver.

Pour éditer un waypoint:

1. Utilisez la fonction Trouver 'Find' pour afficher la page d'informations sur le waypoint désiré.
2. Faites les modifications nécessaires en mettant en surbrillance chaque champ et en utilisant le tableau des symboles de waypoint et le clavier alphanumérique pour entrer les nouvelles données.
3. Pressez la touche QUIT pour fermer et sauvegarder les modifications.

Pour supprimer un waypoint :

1. Utilisez la fonction Trouver (Find) pour afficher la page d'informations sur le waypoint désiré.
2. Mettez en surbrillance le bouton Supprimer (Delete) en bas de la page et pressez ENTER. Répondez Oui (Yes) au message et pressez ENTER pour supprimer.

Utiliser les waypoints

Page Moyenne de la position

Utiliser les waypoints

Déplacer un waypoint

Page Projeter un waypoint

Waypoint projeté, sur la carte

Pour déplacer un waypoint, à la page Carte :

1. Utilisez la fonction Trouver (Find) pour afficher la page d'informations pour le waypoint désiré. (Voir page 23).
2. Mettez en surbrillance le bouton Carte (Map) en bas de la page et pressez ENTER pour afficher le waypoint sur la carte.
3. Pressez ENTER de nouveau pour placer le marqueur Déplacer (Move) après du waypoint.
4. Utilisez la touche DIRECTIONNELLE pour glisser le waypoint à la position souhaitée sur la carte, et relâchez pour le placer à cet endroit. Pressez ENTER.

Projeter un waypoint

Projeter un waypoint à partir d'un élément quelconque de la carte (un autre waypoint, etc.) vous permet d'établir un nouveau waypoint à un relèvement et une distance projetés, depuis cet élément de carte.

Pour projeter un waypoint :

1. Sélectionnez un élément du menu Trouver (Find) et affichez sa page d'informations.
2. Pressez la touche MENU pour afficher le menu d'options et sélectionnez Projeter un waypoint (Project Waypoint).
3. Pressez ENTER pour afficher la page Projeter un waypoint (Project Waypoint).
4. Entrez la distance et le relèvement pour le waypoint projeté dans les champs appropriés, au bas de la page, et pressez la touche QUIT pour terminer.

Utiliser le menu Trouver (Find)

La fonction Trouver vous offre une méthode pour rechercher les villes, sorties d'autoroutes et stations de marées qui sont incluses dans les bases de données du GPSmap 76C. Si vous avez chargé des données MapSource de Garmin, qui contiennent des données cartographiques supplémentaires, vous pouvez rechercher et trouver des centres d'intérêt, des adresses et des intersections. Si vous avez chargé des données BlueChart®, vous pouvez trouver des points maritimes détaillés, comme des épaves et obstacles, des aides à la navigation et des mouillages. Si ces données supplémentaires ne sont pas chargées, ces options ne sont pas disponibles. Les waypoints et points Geocache sont des éléments que vous pouvez créer et ajouter au menu Trouver.

La recherche d'un élément de carte est simplifiée par la répartition de la base de données cartographiques en groupes, qui sont représentés par des icônes, à la page du menu Trouver (Find).

• Quand vous accédez à la liste d'un groupe de Trouver, par défaut, il contient uniquement les éléments proches de votre position actuelle ou de la flèche d'exploration (si elle est active).
• Pour éviter de rechercher à nouveau un élément déjà trouvé, vous pouvez utiliser le groupe des Éléments trouvés récemment (Recent Finds) qui contient la liste des 50 derniers éléments trouvés, de toutes les catégories.

Le menu d'options, pour chaque groupe d'éléments de carte, offre ses propres options de recherche, comme Trouver par nom (Find By Name), Trouver les plus proches (Find Nearest), Sélectionner le symbole (Select Symbol) (pour les waypoints), Changer la référence (Change Reference) (en déplaçant la flèche d'exploration de carte sur une nouvelle position), Éléments les plus proches contenant (Nearest Containing) (un mot-clé que vous entrez), Sélectionner une catégorie (Select Category) (pour les groupes comme Alimentation et boissons, Hébergement, etc.). L'utilisation de ces options peut accélérer efficacement votre recherche.

• Visitez le site Internet de Garmin :

http://www.garmin.com//cartography/mapSource/bluechartCD.jsp

Pressez la touche FIND pour afficher le menu Trouver (Find).

Utiliser Trouver

Menu Trouver

Menu Utiliser le classement automatique. L'option Classement automatique place la catégorie sélectionnée en haut.

Menu d'options pour les waypoints

Options Trouver par le nom

Menu d'options pour les groupes proposant des sous-catégories

Utiliser Trouver

L'icône de Trouver s'affiche pendant la recherche.

Pressez la touche 'Find' quand le menu Trouver est affiché, pour accéder à la page Éléments récemment trouvés.

Liste des Éléments récemment trouvés

Rechercher une position avec Trouver par nom

Si vous connaissez le nom d'un endroit que vous recherchez, l'option Trouver par le nom peut être la méthode la plus simple de le trouver.

Pour rechercher une position avec Trouver par le nom :

1. Pressez la touche FIND pour afficher le menu Trouver.
2. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance l'icône du groupe correspondant au type d'éléments que vous recherchez et pressez ENTER pour afficher la page. Ou, si vous désirez chercher dans la base de données complète, sélectionnez Tous les centres d'intérêt.
3. Pressez la touche MENU pour sélectionner Trouver par le nom 'Find By Name'.
4. Utilisez la touche DIRECTIONNELLE et la touche ENTER pour utiliser le clavier situé à la base de l'écran et entrer le nom de la position. Quand la liste affiche les résultats, mettez en surbrillance 'OK' et pressez ENTER pour aller dans la liste et sélectionner l'élément.
5. Ensuite, la page d'informations pour cet endroit s'affiche.

Rechercher une position avec les Éléments trouvés récemment 'Recent Finds'

La page des Éléments trouvés récemment sauvegarde tous les résultats des recherches les plus récentes, dans une liste où le dernier résultat figure en tête de liste. Quand vous dépassez le nombre d'éléments que la liste peut contenir, les plus anciens sont supprimés.

Pour retourner à un élément trouvé récemment :

1. Le menu Trouver 'Find' étant affiché, pressez la touche DIRECTIONNELLE pour mettre en surbrillance l'icône des Éléments trouvés récemment et pressez ENTER pour afficher la Liste des résultats récents 'Recent Finds List'.
2. Utilisez la touche DIRECTIONNELLE pour sélectionner l'objet de la liste que vous voulez examiner et pressez ENTER pour afficher la page d'informations de cet élément.

Utiliser la page d'informations d'un élément trouvé

Quand vous avez sélectionné un élément trouvé et que vous avez pressé la touche ENTER, la page d'informations s'ouvre et présente des informations détaillées sur cet élément. Cette page contient :

• Un titre (s'il s'agit d'un waypoint, il peut être renommé et un symbole de carte peut lui être affecté).
• Un champ d'informations (pour les waypoints, ce sont les informations que vous ajoutez, pour un élément de carte, il s'agit d'une adresse ou autre description).
• Les coordonnées de la position, s'il s'agit d'un waypoint.
• L'altitude et la profondeur, pour les waypoints.
• La direction et la distance depuis votre position actuelle ou celle du pointeur de carte.

En bas de la page se trouvent trois boutons d'écran. Ces boutons apparaissent différemment si vous sélectionnez un élément de Trouver pour naviguer ou si vous ajoutez un élément de Trouver à une liste de waypoints de route.

• Si vous sélectionnez un élément comme destination, les trois boutons sont :

Carte 'Map' - Pour afficher à la page Carte.

Aller à 'Go To' - Pour activer une navigation directe 'Go To'.

• Si vous sélectionnez un élément pour l'ajouter à une liste de points, ces trois boutons sont :

Sauvegarder 'Save' - Pour sauvegarder par un waypoint.

Carte 'Map' - Pour afficher à la page Carte.

Utiliser 'Use' - Pour insérer dans la liste de points d'une route ou d'un tracé.

Utiliser Trouver

Sélectionné comme destination Page d'informations pour un waypoint

Sélectionné comme point d'une route ou d'un tracé Page d'informations pour un élément de carte

Utiliser Trouver

Les options de la page d'Informations d'un waypoint comprennent la Moyenne de position.

Options de la page d'informations d'un élément trouvé dans la base de données.

Le menu d'options de la page d'informations de Trouver 'Find' offre huit options pour utiliser l'objet trouvé comme outil de navigation.

Pour utiliser le menu d'options de la page d'informations d'un élément trouvé :

1. La page d'informations étant affichée pour un élément trouvé, pressez la touche MENU pour afficher le menu d'options.
2. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance l'option voulue et pressez ENTER pour l'activer :
3. Moyenne de position 'Average Location' - Pour les waypoints seuls. Fait un échantillonnage de position dans le temps, pour un waypoint, et donne la moyenne des résultats pour obtenir une position plus précise. (Reportez-vous à la page 19, pour informations détaillées sur la Moyenne de position).
4. Projeter un waypoint 'Project Waypoint' - Crée un nouveau waypoint en référence à une autre position, en entrant le relèvement et la distance depuis la position de référence (position actuelle ou élément trouvé). (Reportez-vous à la page 20 pour instructions détaillées).
5. Trouver près d'ici 'Find Near Here' - Vous renvoie au menu Trouver, où vous pouvez rechercher des éléments de carte proches de l'objet défini dans la page d'informations.

• Changer la référence 'Change Reference' - Pointez une nouvelle position sur la page Carte, avec la flèche d'exploration, et pressez ENTER.

• Régler la proximité 'Set Proximity' - Programme une alarme qui sonne quand vous pénétrez un cercle, dont le rayon a été spécifié à la page d'informations d'un élément. (Reportez-vous au chapitre sur les waypoints de proximité, à la page 58, pour informations détaillées).

• Ajouter à la route 'Add To Route'

- Inclut cet élément à une nouvelle route ou l'ajoute à une route existante.

(Voir Utiliser les routes à la page 45, pour détails).

Utiliser Trouver

• Voir soleil et lune 'View Sun and Moon' - Pour examiner la page Soleil et lune pour la position d'un élément. (Reportez-vous à la page 62, pour informations détaillées sur la page Soleil et lune).

• Voir chasse et pêche 'View Hunt and Fish' - Pour examiner les informations sur la chasse et la pêche, pour la position de cet élément. (Voir page 63, détails sur la page Chasse et pêche).

• Informations carte 'Map Information' - Affiche la carte dont est originaire cet élément de carte.

(Voir page 77 des Annexes, pour des informations sur le chargement de cartes détaillées).

Utiliser Trouver

Options de Trouver un waypoint : Liste de Trouver un waypoint, Page Informations de waypoint

Nom et symbole du waypoint

Coordonnées de position du waypoint, altitude et profondeur (éventuelles)

Retire le waypoint de la liste

Rechercher un waypoint

La liste des waypoints est un fichier de stockage pour tous les waypoints créés et sauvegardés. Les waypoints peuvent être créés en marquant votre position, en pointant un endroit sur la carte, ou en sauvegardant tout autre élément trouvé (ex. ville, restaurant) par un waypoint. Les waypoints sont enregistrés en ordre alphanumérique et ils sont également identifiés par un symbole, affecté depuis une liste de types de symboles. Les waypoints peuvent être sélectionnés comme destination et ajoutés comme points à une route.

Pour trouver un waypoint :

1. Pressez la touche FIND pour afficher le menu Trouver 'Find'.
2. Mettez en surbrillance l'icône du waypoint et pressez ENTER pour afficher la liste des waypoints.
3. Utilisez la touche DIRECTIONNELLE pour faire défiler la liste vers le haut ou le bas et tracer le waypoint. Si la liste est longue, pressez la touche MENU pour afficher les options de recherche.

Trouver par le nom 'Find By Name' vous permet d'entrer le nom du waypoint dans un champ de recherche.

Trouver les éléments proches 'Find Nearest' vous permet de lister uniquement les waypoints proches de votre position actuelle.

Sélectionner un symbole 'Select Symbol' permet de rechercher seulement les waypoints appartenant à un type particulier.

Changer la référence 'Change Reference' permet d'utiliser la flèche d'exploration pour sélectionner un point sur la carte, différent de votre position actuelle.

1. Quand vous avez trouvé, la page d'informations peut être examinée en pressant la touche ENTER. Les données peuvent être éditées ou vous pouvez sélectionner Aller à 'Go To' pour naviguer vers le waypoint.

Rechercher un point Geocache

La fonction Trouver un Geocache 'Find Geocache' vous permet d'examiner la liste des positions Geocache qui ont été créées par le GPSmap 76C, ou chargées depuis votre ordinateur. Une position Geocache est, en fait, un waypoint possédant un symbole spécial Geocache pour lui donner une signification spéciale et lui permettre d'être séparé des autres, dans la liste des waypoints. Pour informations complémentaires sur la création de points Geocache, reportez-vous aux instructions de réglage Geocache, à la page 55 et au site www.garmin.com/ products/gpsmap76c/.

Pour trouver un Geocache :

1. Pressez la touche FIND pour afficher le menu Trouver 'Find'.
2. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance l'icône Geocache et pressez ENTER pour afficher la liste Geocache. Vous pouvez afficher les Geocaches trouvés, ou ceux qui n'ont pas été trouvés.
3. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le Geocache désiré dans la liste et pressez ENTER pour afficher sa page d'informations.
4. Mettez en surbrillance le bouton Aller à 'Go To' et pressez ENTER pour naviguer vers la position Geocache. Quand vous naviguez vers un Geocache, la page Compas devient Navigation Geocache 'Geocache Navigation', et toutes les informations éventuelles supplémentaires sur la position du Geocache chargé s'affichent dans le champ du commentaire.

Quand un Geocache est trouvé, l'appareil le marque comme trouvé, enregistre une entrée dans le calendrier et fournit une option qui, lorsqu'elle est activée, montre le Geocache suivant, le plus proche.

Utiliser Trouver

Utilisez le bouton

Trouvé 'Found' quand vous atteignez un geocache

Navigation Geocache

DIFFICULTÉ 4 TERRAIN 3

Utilisez le bouton Données (Data) pour obtenir des informations sur le géocache.

Option Trouver le suivant 2

Utiliser Trouver

Villes

Menu d'options des villes

Options de sélection des cartes

Liste de recherche des villes

Menu

Project Waypoint

Find Near Here

Change Reference

Set Proximity

Add To Route

View Sun And Moon

View Hunt And Fish

Map Information

MENU for Main Menu

Options de la page Ville

Page d'informations sur la ville

Rechercher une ville

La fonction Trouver des villes (Find Cities) vous permet de rechercher n'importe quelle ville répertoriée dans la base de données cartographiques (soit la base de données intégrée, soit dans les données cartographiques détaillées qui ont été chargées).

Pour trouver une ville :

1. Utilisez la touche directionnelle pour sélectionner l'option Villes (Cities), puis appuyez dessus pour afficher la liste de recherche des villes proches (Nearest).
2. Utilisez le menu d'options pour trouver une ville par le nom (By Name), entrez un mot-clé pour une ville proche contenant... (Nearest Containing...), ou utilisez : Sélectionner la carte (Select Map) pour sélectionner une carte différente pour la recherche. Choisissez : Changer la référence (Change Reference) pour utiliser le pointeur de carte, à partir de votre position actuelle, pour trouver les villes proches d'une nouvelle position sur la carte.
3. Si vous utilisez la recherche par nom (By Name), commencez à écrire le nom de la ville avec le clavier. Quand vous avez entré suffisamment de caractères pour définir le nom, la liste des résultats s'affiche. Si vous utilisez la fonction trouver par proximité (By Nearest), faites défiler la liste pour trouver la ville voulue. Si vous utilisez Proche contenant (Nearest Containing), entrez avec le clavier le mot-clé pour afficher la liste des villes contenant ce mot.
4. Utilisez la touche DIRECTIONNELLE pour sélectionner la ville désirée dans la liste, puis pressez ENTER pour afficher la page d'informations de cette ville.
5. La page d'informations étant affichée, vous pouvez sélectionner les options Aller à 'Go To', Carte 'Map' ou Sauvegarder 'Save'.

Calcul des sorties d'autoroutes 'Exits'

La fonction Sortie d'autoroutes vous permet d'atteindre les sorties d'autoroutes les plus proches.

1. Pressez le bouton FIND pour afficher le menu Trouver 'Find'.
2. Sélectionnez l'icône Sorties 'Exits', puis pressez ENTER pour afficher la liste des sorties.
3. Mettez en surbrillance et sélectionnez un type de sorties, en pressant ENTER.
4. La liste des sorties proches de votre position s'affiche. Le titre de la fenêtre indique l'autoroute qui est desservie par les sorties. Deux champs situés en bas de la page indiquent la distance et le relèvement, pour la sortie.
5. Faites défiler la liste pour mettre en surbrillance la sortie voulue.
6. Pressez ENTER pour afficher la page d'informations de cette sortie. Cette page contient la description de la sortie, avec la liste des services disponibles près de cette sortie, ainsi que des champs pour la distance et le relèvement.
7. Utilisez la touche DIRECTIONNELLE pour passer à la liste des services et mettez en surbrillance votre choix dans la liste.
8. Pressez ENTER pour afficher la page d'informations pour le service sélectionné.

La page d'informations sur les services à la sortie affiche le nom des services, la direction depuis la sortie et la liste des services disponibles.

En bas de ces pages d'informations se trouvent les boutons d'écran Aller à 'Go To', Carte 'Map' et Sauvegarder 'Save'.

Utiliser Trouver

Liste des sorties d'autoroutes à trouver

Page d'informations sur un service de la sortie

Utiliser Trouver

Liste des stations de marées

Page de prévisions d'une station de marées (marées haute et basse sur une période de 24 heures, pour la date affichée).

Rechercher un point maritime

La fonction Trouver un Point maritime 'Find Marine Point' vous permet de rechercher les stations de prévision des marées, contenues dans la base de données maritimes de votre GPSmap 76C. Quand des données cartographiques maritimes détaillées ont été chargées depuis des cartes maritimes MapSource, vous pouvez aussi visionner des éléments maritimes comme les ports, aides à la navigation, épaves et obstacles.

Pour trouver une station de prévision des marées :

1. Pressez le bouton FIND pour afficher le menu Trouver 'Find'. 2. Sélectionnez l'icône Points maritimes 'Marine Points', puis pressez ENTER pour afficher les sous-icônes, pour les éléments maritimes générés par la base de données et chargés depuis des cartes maritimes détaillées. 3. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance et sélectionner l'icône Station de marées 'Tide Station', puis pressez ENTER. 4. La liste des stations de marées proches de vous s'affiche. Si le message : Aucun résultat 'None Found' apparaît, alors vous ne vous trouvez pas à proximité de la côte. Pressez la touche MENU pour afficher le menu d'options des stations de marées. Choisissez parmi : Proches contenant 'Nearest Containing' ou Changer la référence 'Change Reference'. Vous pouvez entrer un mot-clé pour une station de marées connue ou vous pouvez utiliser le pointeur de carte pour aller à la côte la plus proche, ensuite pressez ENTER pour définir un lieu proche des éléments maritimes. 5. Sélectionnez une station de marées dans la liste, puis pressez ENTER pour afficher la page d'informations de cette station.

En bas de la page d'informations se trouvent les boutons d'écran Aller à 'Go To', Carte 'Map' et Sauvegarder 'Save'.

Pour trouver une épave ou un obstacle :

1. Pressez la touche FIND pour afficher le menu Trouver 'Find'.
2. Sélectionnez l'icône Points maritimes 'Marine Points', puis pressez ENTER pour afficher les sous-icônes pour les éléments maritimes générés par la base de données et chargés depuis les cartes maritimes détaillées.
3. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance et sélectionner l'icône Épave/obstacles 'Wrecks/Obstructions', puis pressez ENTER.
4. Si vous obtenez le message : Aucun résultat 'None Found', vous êtes trop loin d'une côte ou en dehors de la couverture des données cartographiques. Pressez la touche MENU et utilisez l'option : Changer la référence 'Change Reference' comme expliqué à la page précédente.
5. Sélectionnez un élément de la liste et appuyez sur ENTRÉE pour afficher la page d'informations correspondant à cet élément.

En bas de la page d'informations se trouvent les boutons à l'écran Aller à (Go To), Carte (Map) et Sauvegarder (Save).

Pour trouver des services maritimes :

1. Suivez la même procédure que ci-dessus pour accéder au menu Points maritimes (Marine Points), puis sélectionnez l'icône Services maritimes (Marine Services).
2. Si le message « Aucun résultat » (None Found) s'affiche, suivez les étapes expliquées précédemment pour afficher la liste des services maritimes proches du lieu que vous avez sélectionné.
3. Quand la page d'informations pour le service sélectionné s'affiche, vous pouvez mettre en surbrillance chaque catégorie d'informations et appuyer sur ENTRÉE pour afficher des informations supplémentaires.

Utiliser Trouver

Épaves/Obstacles

Services maritimes

Liste des épaves et obstacles

Liste des services maritimes

Informations détaillées

Informations détaillées

Utiliser Trouver

Page de recherche d'adresses de Trouver

Résultats de la recherche d'une adresse

Page d'informations sur une adresse

Rechercher une adresse

La fonction Trouver des adresses vous permet de rechercher une adresse dans la couverture des données cartographiques détaillées que vous avez chargées. Entrez le numéro, le nom de la rue et la ville, et la fonction Trouver compare ces données avec les adresses de la base de données cartographiques.

Pour trouver une adresse :

1. Appuyez sur la touche FIND pour afficher le menu Trouver.
2. Mettez en surbrillance l'icône Adresses et appuyez sur ENTER pour afficher la page Trouver des adresses.
3. Si votre appareil a calculé sa position, le champ de la région, situé en haut de la page, indique la région où vous vous trouvez et le champ est en surbrillance.
4. Appuyez sur ENTER pour afficher la liste des villes de la région et faire votre choix. Utilisez le clavier à l'écran pour entrer les premières lettres du nom de la ville, jusqu'à ce que la ville désirée arrive en haut de la liste. Mettez en surbrillance OK sur le clavier et appuyez sur ENTER. Avec la ville en surbrillance dans la liste, appuyez sur ENTER pour insérer la ville dans le champ.
5. Ensuite, entrez le numéro dans la rue avec le clavier à l'écran. Entrez OK pour placer le numéro.
6. Enfin, appuyez sur ENTER pour afficher la liste des rues. Utilisez le clavier à l'écran pour entrer suffisamment de lettres du nom de rue, comme Main ou Elm, entrez le corps du nom au lieu de E, W, etc. pour accélérer la recherche. Quand vous avez terminé, la liste des résultats apparaît au-dessous. Sélectionnez-en un et appuyez sur ENTER pour afficher la page d'informations.

Rechercher une intersection

La fonction Trouver des intersections vous permet de rechercher une intersection dans la couverture des données cartographiques détaillées que vous avez chargées. Entrez le nom de deux rues et la fonction Trouver compare ces données avec les intersections figurant dans la base de données cartographiques.

Pour trouver une intersection :

1. Appuyez sur la touche FIND pour afficher le menu Trouver.
2. Mettez en surbrillance l'icône Intersections et pressez ENTER pour afficher la page Trouver des intersections (Find Intersections).
3. Si votre appareil a calculé sa position, le champ de la région, situé en haut de la page, affiche la région où vous vous trouvez, et le champ Entrer la ville est en surbrillance.
4. Pressez ENTER pour afficher la liste des villes de la région et faites votre choix. Utilisez le clavier d'écran pour entrer les premières lettres du nom de la ville, jusqu'à ce que la ville voulue arrive en haut de la liste. Mettez en surbrillance OK sur le clavier et pressez ENTER. La ville étant en surbrillance dans la liste, pressez ENTER pour placer la ville dans le champ.
5. Mettez en surbrillance et suivez les instructions de l'étape 6. Répétez l'opération pour la deuxième rue
6. Pressez ENTER pour afficher la liste des rues. Utilisez le clavier d'écran pour entrer suffisamment de lettres du nom de la rue, pour qu'un résultat s'affiche dans la liste située au-dessous. Pour les noms de rues comme Main ou Elm, entrez le nom principal au lieu de E, W, etc. pour aller plus vite. Quand vous avez terminé, la liste des résultats s'affiche au-dessous. Sélectionnez-en un et pressez ENTER pour afficher la page d'informations.

Utiliser Trouver

Menu d'options

Menu

Clear City

Clear Region

Clear All

MENU for Main Menu

Page de recherche d'une intersection

Résultats de la recherche

Page d'informations sur l'intersection

Utiliser Trouver

Liste de Trouver un centre d'intérêt

Rechercher un Centre d'intérêt (Point of Interest)

Vous pouvez utiliser la fonction Trouver un centre d'intérêt pour localiser un restaurant, lieu d'hébergement, site intéressant, bâtiment public, parc, etc. Cependant, vous devez avoir chargé une cartographie détaillée MapSource, qui supporte cette fonction, sinon ces options, ainsi que les options Adresses et Intersections, ne sont pas disponibles.

Pour trouver un centre d'intérêt :

1. Pressez le bouton FIND pour afficher le menu Trouver (Find).
2. Mettez en surbrillance l'icône Centres d'intérêt (Points of Interest), puis pressez ENTER pour afficher les centres les plus proches.
3. Pressez la touche MENU pour choisir parmi les options de recherche, ou choisissez Sélectionner une catégorie (Select Category) pour affiner la recherche.
4. Mettez en surbrillance l'objet désiré dans la liste, puis pressez ENTER pour afficher la page d'informations pour cet objet.

Si vous recherchez un restaurant qui fait partie d'une chaîne nationale, seul le restaurant le plus proche de votre position s'affiche, quand vous recherchez avec la méthode Trouver les plus proches (Find Nearest). Si vous recherchez avec la méthode Par le nom (By Name), alors, tous les endroits pour cette chaîne, qui sont contenus dans la base de données, s'affichent, le plus proche de votre position figurant en tête de liste.

Présentation du Menu principal (Main Menu)

Le Menu principal est un réseau de toutes les fonctions de l'appareil qui ne figurent pas dans l'enchaînement des pages principales, à l'exception près de Marquer un waypoint et Trouver, qui sont accessibles en pressant les touches FIND et ENTER/MARK. L'heure et la date se trouvent au bas de cette page. Une présentation détaillée de chacune des fonctions du Menu principal suit cette introduction. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le nom d'une fonction, puis pressez ENTER pour afficher la page de la fonction.

• Traces (Tracks) - Cette fonction vous permet de garder un enregistrement de vos déplacements (enregistrement de la trace) avec des informations comme l'heure et la position. Cet enregistrement de la trace peut être sauvegardé pour une utilisation future.
• Routes - Crée une liste de points par lesquels vous naviguez, dans un ordre défini, et que vous sauvegardez pour une utilisation future.
• Autoroute (Highway) - Perspective graphique utile pour naviguer sur une route.
• Réglage (Setup) - Commande les réglages pour plusieurs des fonctions de gestion du système de l'appareil.
• Proximité (Proximity) - Fonction d'alarme pour un cercle défini autour d'un waypoint déterminé.
• Calendrier (Calendar) - Calendrier de plein air, avec accès à des données et association possible à des waypoints.
• Réveil (Alarm Clock) - Cette fonction vous permet d'utiliser le GPSmap 76C comme un réveil.
• Calculatrice (Calculator) - Calculatrice standard ou scientifique pour conversions de mesures, etc.
• Chronomètre 'Stopwatch' - Chronomètres à fonctions multiples.
• Soleil et Lune 'Sun & Moon' - Heures de lever et de coucher du soleil, phases de la lune et position du soleil et de la lune pour n'importe quelle date et heure.
• Chasse et pêche 'Hunt & Fish' - Meilleures périodes de chasse et de pêche pour n'importe quelle position et date.
• Jeux 'Games' - Série de jeux sportifs, certains incorporent la navigation au GPS. 04:36:33 04-NOV-03

Menu principal

Menu principal

Traces

Routes

Autoroute

Configuration

Proximité

Calendrier

Réveil

Calculatrice

Chronomètre

Sun & Moon

Hunt & Fish

Games

Utiliser les traces

Page Tracés avec l'enregistrement d'un tracé sauvegardé

Utiliser l'enregistrement du tracé 'Track log'

La fonction Traces crée un tracé électronique à la page Carte, au fur et à mesure que vous vous déplacez. On l'appelle Enregistrement du tracé. Un enregistrement du tracé contient des informations sur les points en cours de chemin, qui comprend l'heure, la position, l'altitude et la profondeur (nécessite une entrée NMEA, voir page 48).

Utilisez l'Enregistrement du tracé pour :

• Enregistrer vos déplacements pendant une période donnée et sauvegarder cet enregistrement.
• Mesurer la surface de n'importe quel espace que vous contournez par un tracé.
• Retracer votre cheminement dans un sens ou dans l'autre.

Pour créer un Enregistrement du tracé :

1. Pressez et relâchez la touche PAGE jusqu'à affichage du Menu principal. Puis utilisez la touche DIRECTIONNELLE pour mettre en surbrillance l'icône Traces 'Tracks'.
2. Pressez ENTER pour afficher la page Traces 'Tracks'. Cette page contient les boutons 'ON' et 'OFF' pour activer et annuler l'Enregistrement du tracé et un Compteur d'enregistrement du tracé, qui affiche le pourcentage d'espace utilisé par le tracé.
3. Au-dessous du champ de l'Enregistrement du tracé, se trouvent quatre boutons d'écran pour : Régler 'Setup', Effacer 'Clear', Sauvegarder 'Save' un tracé et pour activer la fonction Retour 'TracBack' pour le tracé en cours.
4. Pour régler un enregistrement de trace, mettez en surbrillance le bouton Réglage (Setup) et appuyez sur ENTER pour afficher la page de réglage. Le premier élément de la page est : Boucler quand plein (Wrap When Full). Si vous ne cochez pas cet élément, l'enregistrement s'arrêtera une fois plein, au lieu d'écraser les données les plus anciennes par les nouvelles.
5. Mettez en surbrillance le champ Méthode d'enregistrement (Record Method) et appuyez sur ENTER pour afficher les options Distance,

Temps (Time) et Automatique (Auto). Étant donné que le tracé est constitué d'une série de points qui définissent votre cheminement, ils peuvent être placés à une distance déterminée les uns des autres ou à un intervalle de temps (Time) que vous spécifiez. L'option Automatique vous permet de choisir parmi cinq intervalles.

1. Ensuite, réglez l'intervalle pour les points de tracé. Vous pouvez choisir entre Distance, Temps et des valeurs de fréquence.
2. Le dernier élément est la liste des options de couleur du tracé actif.
3. Une fois terminé, appuyez sur la touche QUIT pour revenir à la page Enregistrement du tracé.

Pour sauvegarder l'enregistrement du tracé :

1. La page Tracés (Tracks) étant affichée, mettez en surbrillance le bouton Sauvegarder (Save) et appuyez sur ENTER. Il vous est demandé : Voulez-vous sauvegarder le tracé entier ? (Do You Want To Save the Entire Track?). Si vous sélectionnez Oui (Yes), le message : Sauvegarde en cours (Saving Track) s'affiche, suivi par l'affichage de la page Tracé sauvegardé (Saved Track). Le nouveau tracé sauvegardé est une représentation de l'enregistrement complet du tracé, du début à la fin.
2. Si vous sélectionnez Non (No), une carte montrant le tracé entier apparaît avec le message : Sélectionnez le point de départ pour le tracé sauvegardé (Select the beginning point for the saved track). Utilisez la touche DIRECTIONNELLE pour déplacer la flèche d'exploration sur le point de la ligne du tracé que vous voulez définir comme point de départ du tracé sauvegardé, puis appuyez sur ENTER.
3. Le message suivant vous demande : Sélectionnez le point final pour le tracé sauvegardé (Select the ending point for the saved track). Utilisez la flèche d'exploration pour identifier le point du tracé que vous voulez définir comme point final, puis appuyez sur ENTER. Le message : Sauvegarde tracé en cours (Saving Track) apparaît, suivi de l'affichage de la page Tracé sauvegardé (Saved Track). (suite page 38)

Page de sauvegarde du tracé

Sélectionnez le point de départ du tracé

Utiliser les tracés

Page Tracés sauvegardés

Tracé sauvegardé, à la page Carte

Option de calcul de l'aire

1. La page Tracé sauvegardé 'Saved Track' vous permet de renommer le tracé, d'examiner la longueur du tracé, d'examiner la surface comprise à l'intérieur d'un tracé (la surface est définie même si le tracé n'est pas fermé), de spécifier une couleur pour le tracé, quand il est affiché à la page Carte (Show on Map). Des boutons d'écran, en bas de la page, vous permettent de le sauvegarder 'OK', de le supprimer 'Delete', de l'examiner sur la carte 'Show on Map' et de rebrousser chemin jusqu'à n'importe quel point du tracé : Retour 'TracBack'.

Pour examiner un tracé sur la carte :

1. La page Tracés sauvegardés 'Saved Tracks' pour le tracé désiré ou l'enregistrement du tracé étant affichée, mettez en surbrillance le bouton Carte 'Map' et pressez ENTER pour afficher la page Carte.
2. La carte affichant le tracé entier s'ouvre, avec des marqueurs de Début et de Fin. Tout waypoint personnel ajouté au tracé s'affiche également.

Pour calculer l'aire d'un tracé :

1. La page Enregistrement du tracé 'Track Log' étant affichée et le tracé actif, pressez la touche MENU pour afficher l'option Calcul de l'aire 'Area Calculation'.
2. Mettez en surbrillance cette option et pressez ENTER pour afficher la page comportant le bouton Commencer 'Start'. Pressez ENTER pour lancer le calcul quand vous commencez d'avancer et de définir les limites de l'aire. La page affiche maintenant le bouton Arrêter 'Stop'.
3. Quand vous avez terminé de définir l'aire, pressez ENTER pour afficher la page comportant le bouton Sauvegarder 'Save'.
4. Pressez ENTER de nouveau pour sauvegarder le nouveau tracé dans la liste des tracés sauvegardés.

Profils de traces

Le profil d'altitude d'un tracé peut aussi être créé à partir de cartes DEM 'Digital Elevation Models' (MapSource U.S. Topo 24K) qui comprend les données d'altitude contenues dans la carte. Pour qu'un tracé soit créé, vous devez vous trouver dans la zone géographique générée par les données cartographiques 'DEM' chargées dans votre GPSmap 76C. La page Profil du tracé 'Track Profile' s'affiche quand vous sélectionnez Profil 'Profile'. Voir page 77, pour informations complémentaires sur les cartes MapSource U.S. Topo 24K.

Pour examiner un profil de tracé :

1. La page Tracés sauvegardés 'Saved Tracks' étant affichée pour le tracé désiré, pressez la touche MENU pour afficher l'option Profil 'Profile'.
2. Puis pressez ENTER pour afficher le profil du tracé.

Le début du tracé est marqué par un drapeau, et vous pouvez faire défiler le profil en pressant la flèche Gauche de la touche DIRECTIONNELLE.

Quand vous faites défiler le profil, l'altitude de chaque point du profil s'affiche en haut de la page et la distance entre le point de départ et le point de fin s'affiche en bas.

1. Au niveau de n'importe quel point du profil, vous pouvez presser ENTER pour afficher ce point sur la carte.
2. Pressez la touche MENU pour utiliser les options Échelles de zoom 'Zoom Ranges' et Cache les symboles 'Hide Symbols'.

Utiliser les traces

Option pour voir le profil

Page Profil du tracé

Page échelles de zoom

Utiliser les traces

Page Retour

Instruction pour créer un waypoint personnel

Pour utiliser la fonction Retour 'TracBack' :

1. Un tracé de la page Traces sauvegardés 'Saved Tracks', ou l'Enregistrement actuel du tracé 'Track Log' étant affiché, mettez en surbrillance le bouton Retour 'TracBack' et pressez ENTER pour afficher la page Retour 'TracBack'.
2. La carte montrant le tracé entier apparaît et il vous est demandé de sélectionner le point jusqu'où vous pouvez retourner. Utilisez la touche DIRECTIONNELLE pour déplacer la flèche d'exploration sur le point désiré dans la carte et pressez ENTER pour commencer à naviguer votre Retour.
3. Sélectionnez soit Suivre le réseau routier 'Follow Road' pour retourner au point sélectionné en utilisant le réseau routier disponible, ou Suivre le tracé 'Follow Track' pour retracer votre cheminement d'origine. Mettez en surbrillance l'option Ne plus me demander 'Don't ask Again' et pressez ENTER si vous voulez utiliser la même option la prochaine fois que vous effectuerez un Retour.
4. Quand la page Navigation Retour 'TracBack Navigation' s'affiche, la direction du premier changement de direction du tracé figure en haut de la page. Avancez dans la direction du premier changement de direction. Quand vous l'atteignez, l'écran affiche la direction du tournant suivant, et ainsi de suite, jusqu'à destination.
5. Pour quitter la fonction Retour, pressez la touche MENU et sélectionnez Arrêter la navigation 'Stop Navigation'.

Pour créer un waypoint personnel sur un tracé sauvegardé :

1. Le tracé sauvegardé étant affiché sur la carte, utilisez la touche DIRECTIONNELLE pour déplacer la flèche d'exploration sur le point du tracé que vous désirez marquer par un waypoint personnel. Pressez ENTER pour afficher la page Marquer un waypoint 'Mark Waypoint'.
2. Personnalisez le waypoint personnel si vous le désirez, comme expliqué à la page 19, puis mettez en surbrillance le bouton 'OK' et pressez ENTER pour le sauvegarder.

Créer et utiliser une route

La navigation sur route vous permet de créer un enchaînement de waypoints intermédiaires qui vous conduit à votre destination finale. Le GPSmap 76C enregistre 50 routes, chacune comptant jusqu'à 250 waypoints. Une route peut être créée et modifiée à partir de la page Routes, et des waypoints peuvent être ajoutés à une route depuis le menu Trouver 'Find'. Les routes les plus complexes peuvent être créées sur un PC avec le programme de cartographie MapSource, puis transférées dans la mémoire de l'appareil.

Pour créer une route :

1. Accédez à la page Routes, à partir du Menu principal. La page présente le bouton Nouvelle 'New', le bouton Active et la liste des routes sauvegardées.
2. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le bouton Nouvelle 'New' et pressez ENTER pour afficher la page Réglage de route 'Route Setup'.
3. Une ligne vide (en pointillés) étant en surbrillance dans la liste des routes, pressez ENTER pour afficher le menu Trouver 'Find'.
4. Utilisez le menu Trouver 'Find' pour sélectionner un waypoint de route, dans l'un des groupes du menu Trouver, et afficher la page d'informations pour le waypoint, la ville, la sortie ou le centre d'intérêt, etc. Mettez en surbrillance le bouton d'écran Utiliser 'Use' et pressez ENTER pour le placer dans la liste des waypoints de la route.
5. Pour ajouter des waypoints à la route, répétez le processus des étapes 3 et 4. Vous pouvez restaurer la route si vous le souhaitez.
6. Pressez QUIT pour la sauvegarder dans la liste des routes sauvegardées. Ou mettez en surbrillance le bouton Naviguer (Navigate) et pressez ENTER pour commencer la navigation.

Utiliser les routes

Liste des routes sauvegardées

Page de réglage de route

Page Route active avec suivi du réseau routier

Utiliser les routes

Aller à (Go To) : ligne de navigation directe

Navigation d'un waypoint à un autre : routage manuel

Navigation utilisant le réseau routier existant : routage automatique

Méthodes de navigation vers une destination :

• Quand vous activez le bouton Aller à (Go To) de la page d'informations d'un waypoint personnel ou d'un élément du menu Trouver (Find), le GPSmap 76C crée un chemin direct (de point à point), de votre position actuelle à cette position.
• Quand vous pressez la touche Naviguer (Navigate) d'une page Route, le GPSmap 76C crée une route composée de plusieurs waypoints personnels ou d'éléments du menu Trouver (Find), le dernier étant la destination. Il navigue directement d'un point à l'autre. Avant chaque changement de direction, une page s'affiche vous donnant un message de guidage et le sens du tournant. Vous pouvez examiner les changements de direction à tout moment, en pressant la touche DIRECTIONNELLE en haut ou en bas, tandis que la route est active.
• Ces deux méthodes de navigation changent quand vous sélectionnez l'option Suivre le réseau routier (Follow Roads), à la page Réglage du routage (Routing Setup). La navigation directe et la navigation de point en point deviennent, toutes les deux, des routes qui vous permettent de naviguer en suivant le réseau routier.

Les routes utilisent le réseau routier existant (celui de la base de données ou celui de la cartographie détaillée que vous avez chargée), pour calculer automatiquement un itinéraire jusqu'à votre destination. Les changements de direction du réseau routier sont ajoutés à la page Route active et sont précédés d'un message de guidage, avec le dessin du sens du tournant.

Si à votre position, le réseau routier est insuffisant pour calculer une telle route, un message vous en avertit.

Naviguera sur une Route

Après avoir créé une Route, vous pouvez commencer la navigation immédiatement ou la sauvegarder dans la liste des Routes sauvegardées 'Saved Routes', comme expliqué à la page 41.

Quand vous naviguez sur une Route, un message de guidage et une vue graphique des changements de direction de la route s'affichent, quand vous en approchez. L'utilisation de l'option Suivre le réseau routier 'Follow Roads' à partir de la page Réglage Routage 'Routing Setup' augmente le nombre de changements de direction et affiche la page Route active 'Active Route' avec la liste des tournants. Si vous sélectionnez Hors piste 'Off Roads', seule la liste des points pour la route s'affiche à la page Route active. (Voir Réglage du Routage à la page 54).

Pour examiner les changements de direction de la route active :

1. À la page des Routes, mettez en surbrillance la route voulue dans la liste des Routes.
2. Pressez ENTER pour afficher la page Route pour cette route.
3. Mettez en surbrillance le bouton 'Naviguer' 'Navigate' et pressez ENTER pour commencer la navigation et afficher la route à la page Carte.
4. Pour examiner la liste des changements de direction de la route, pressez la touche PAGE pour afficher la page Route active. Pour examiner un tournant particulier dans la liste, utilisez la touche DIRECTIONNELLE pour le mettre en surbrillance et pressez ENTER.
5. La page affiche le changement de direction et le texte de guidage, ainsi qu'un petit champ en bas, montrant le numéro et le nombre total de tournants de la route. Pour faire défiler tous les tournants, utilisez la touche DIRECTIONNELLE Haut et Bas. Pour quitter la page d'examen, pressez la touche QUIT.
6. Pour interrompre la navigation, sélectionnez Interrompre la navigation 'Stop Navigation' depuis la page Carte ou la page Compas et pressez ENTER.

Ce champ devient rouge au deuxième bip d'avertissement, quand vous allez atteindre le tournant.

Utiliser les Routes

Examen du 4e changement de direction, sur les 9 d'une route. Liste des changements de direction d'une route active avec l'option Suivre le réseau routier.

Utiliser les Routes

Options des routes sauvegardées

Options de transition du segment de route

Sur la carte, la route passera au segment de route suivant lorsque vous serez dans un rayon d'un mille de ce point.

Options de route

Pour supprimer la route :

1. Accédez à la page Routes enregistrées (Saved Routes) depuis le menu principal, puis appuyez sur la touche MENU pour afficher les options du menu.
2. Pour effacer la liste des routes enregistrées, sélectionnez Supprimer toutes les routes (Delete All Routes) et appuyez sur ENTER. Un message s'affiche vous demandant : « Voulez-vous vraiment supprimer toutes les routes ? » (Do you really want to delete all routes ?). Sélectionnez Oui (Yes) et appuyez sur ENTER.

Pour sélectionner la transition hors piste pour une route :

1. Accédez à la page Routes enregistrées (Saved Routes) depuis le menu principal, puis appuyez sur la touche MENU pour afficher les options du menu.
2. Pour sélectionner une méthode pour avancer la route au prochain point de la route, sélectionnez Transition hors piste (Off Road Transition) et appuyez sur ENTER pour afficher la page Transition hors piste.
3. Mettez en surbrillance le champ Transition du segment de route (Route Leg Transition) et appuyez sur ENTER pour afficher la liste des options. Sélectionnez Automatique (Auto), Manuel (Manual) ou Distance.

Utiliser les options de la page Détails de route

Pour retirer tous les waypoints :

1. Appuyez sur la touche MENU pour afficher le menu d'options.
2. Mettez en surbrillance l'option Retirer tout (Remove All) et appuyez sur ENTER. À la question, répondez Oui (Yes).

Pour inverser la route :

Le Menu d'options étant affiché, mettez en surbrillance l'option Inverser la route 'Reverse Route' et pressez ENTER.

Pour créer un profil vertical de la route :

(Disponible seulement si des données cartographiques 'DEM' MapSource de Garmin sont utilisées. Voir détails à la page 77).

Sélectionnez Profil 'Profile' et pressez ENTER pour afficher le profil de la route.

Pour copier la route :

Mettez en surbrillance l'option Copier la route 'Copy Route' et pressez ENTER. La route copiée s'affiche à la page Routes et reçoit le même nom, suivi du numéro 1.

Pour supprimer la route :

Sélectionnez Supprimer 'Delete' et pressez ENTER. À la question, répondez Oui 'Yes'.

Pour changer les champs de données de route :

Sélectionnez Changer les champs de données 'Change Data Fields' et pressez ENTER pour afficher la liste des options de champs de données. (Voir page 11, pour informations détaillées).

Pour rétablir les réglages par défaut pour la route :

Sélectionnez Rétablir les réglages 'Restore Defaults' et pressez ENTER.

Pour modifier un waypoint sur la page des détails d'une route :

Sélectionnez le waypoint dans la liste des waypoints et pressez ENTER pour accéder aux options du menu Waypoints de route.

Utiliser les routes

Page de détails de la route

Menu d'options

Profil vertical de route utilisant des données cartographiques DEM U.S. Topo 24K

Page Autoroute

Page Autoroute avec une route active. Menu d'options de la Page Autoroute.

Options d'affichage des champs de données

Page Autoroute

Quand vous naviguez sur une route, la page Autoroute vous guide jusqu'à destination, avec des champs de données et une autoroute graphique. Jusqu'à quatre champs de données paramétrables affichent des informations comme la vitesse, la distance, le temps pour le prochain point de la route, etc. La liste des données à afficher et la méthode de sélection sont les mêmes que pour la page Compas. Elles sont expliquées en détail à la page 11.

Le graphique Autoroute vous apporte un guidage visuel, vous menant de point en point jusqu'à la destination finale. Notre route désirée est représentée par la ligne centrale de l'Autoroute. Quand vous progressez vers chaque point de la route, le graphique affiche la direction dans laquelle vous devez aller pour rester sur la route vers ce point. Cinq échelles vous permettent de zoomer en avant ou en arrière sur l'écran Autoroute.

Pour naviguer avec la page Autoroute :

1. Alors que vous naviguez, accédez à la Page Autoroute depuis le Menu principal et observez votre itinéraire affiché sur l'Autoroute graphique.
2. Pressez la touche MENU pour afficher le Menu d'options. Vous pouvez interrompre la navigation / reprendre la navigation (Stop Navigation / Resume Navigation), configurer les champs de données (Configure Data Fields) de quatre à trois champs, avec un message de guidage pour la destination, changer les champs de données (Change Data Fields) ou rétablir les réglages (Restore Defaults) aux réglages d'origine.

Menu Réglage (Setup)

Le menu Réglage vous permet de personnaliser le GPSmap 76C selon vos préférences personnelles. Chaque page de réglage paramétrable est identifiée par une icône qui affiche la page correspondante quand vous mettez en surbrillance et que vous pressez ENTER.

Pour accéder au menu Réglage :

1. À partir du menu principal, sélectionnez l'icône Réglage (Setup) et appuyez sur ENTER.
2. Le menu Réglage (Setup) étant affiché, sélectionnez l'élément que vous voulez modifier et appuyez sur ENTER.
3. Des instructions pour modifier les éléments sont données dans les chapitres suivants.

Réglage du système (System Setup)

La page de Réglage du système vous permet de définir quatre modes de fonctionnement GPS : activer/désactiver 'WAAS' (voir page 80), de désigner le type de piles (Battery Type) actuellement utilisées pour alimenter l'appareil, de définir la langue pour l'affichage du texte (Text Language), et de régler des options de fonctionnement quand l'appareil est déconnecté d'une source d'alimentation externe (External Power Lost).

Pour changer un élément de réglage du système :

1. Utilisez la touche DIRECTIONNELLE et ENTER pour sélectionner le champ de l'objet et les options de réglage.
2. L'option voulue pour le champ étant en surbrillance, appuyez sur ENTER pour la sélectionner.

Pour examiner la version du logiciel, appuyez sur MENU et sélectionnez Version du logiciel (Software Version) :

Menu Réglage

Menu Réglage

Réglage du système

Page et options de Réglage système

Réglage de l'affichage

Réglage de l'interface

Réglage de l'affichage « Display Setup »

La page Réglage de l'affichage vous permet de sélectionner un thème de couleur pour l'affichage de l'écran de jour et de nuit. Vous pouvez régler la temporisation du rétroéclairage et le niveau de luminosité, ce qui peut économiser considérablement l'autonomie des piles.

Pour changer un réglage du système :

1. Utilisez la touche DIRECTIONNELLE et ENTER pour sélectionner le champ du réglage et les menus d'options de réglage.
2. Le champ d'une option étant en surbrillance, pressez ENTER pour la sélectionner. Utilisez la touche DIRECTIONNELLE pour déplacer le curseur de niveau.

Réglage de l'interface « Interface Setup »

La page Réglage de l'interface vous permet de contrôler le format d'entrée/sortie utilisé quand vous connectez votre appareil à un ordinateur, à des appareils NMEA externes, à un récepteur de balises DGPS, etc. avec le câble de port USB ou de port série.

Les réglages suivants sont disponibles :

'GARMIN' - Format propriétaire utilisé pour échanger des waypoints, routes, traces et données MapSource avec un PC.

'GARMIN DGPS' - Format propriétaire utilisé avec un récepteur de balises différentiel (ex. GBR 21). Permet d'accorder le récepteur de balises directement depuis le GPSmap 76C.

'NMEA In/NMEA Out' - Supporte l'entrée et la sortie de données standard NMEA 0183 version 3.01.

'Text Out' - Permet la sortie de texte ASCII, pour les informations de position et de vitesse. Pas d'entrée.

'RTCM In' - Fournit une entrée DGPS au format standard RTCM SC-104. Pas de sortie.

'RTCM In/NMEA Out' - Permet l'entrée DGPS au format standard RTCM SC-104 et supporte la sortie de données standard NMEA 0183 version 3.01.

'RTCM In/Text Out' - Permet l'entrée DGPS au format standard RTCM SC-104 et supporte la sortie de texte simple ASCII pour les informations de position et de vitesse.

'None' - N'offre aucune capacité d'interface.

Pour changer un réglage d'interface :

1. Accédez à la page Réglage de l'interface (Interface Setup), comme expliqué au début de ce chapitre.
2. Mettez en surbrillance le réglage désiré et appuyez sur ENTER.
3. Quand vous sélectionnez 'Text Out' et/ou 'RTCM In', des champs supplémentaires apparaissent. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance Vitesse en bauds (Baud Rate) et appuyez sur ENTER. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance la valeur voulue et appuyez sur ENTER.
4. Pour 'Garmin DGPS' ou 'RTCM In/NMEA Out', utilisez la touche DIRECTIONNELLE pour mettre en surbrillance Balise (Beacon) et appuyez sur ENTER. Utilisez la touche DIRECTIONNELLE pour sélectionner Scanner (Scan) ou Utilisateur (User) et appuyez sur ENTER.

Si vous sélectionnez Scanner (Scan), le GPSmap 76C dirige automatiquement le récepteur de balises pour qu'il scanne les balises émettrices disponibles.

Si vous sélectionnez Utilisateur (User), sélectionnez les champs Fréquence (Freq) et Débit binaire (Bit Rate) et entrez les valeurs appropriées. L'état de la balise, le ratio signal/bruit et la distance pour la balise s'affichent en bas de la page.

Réglage de l'interface

Page des formats de données pour : 'GARMIN DGPS'

Page des formats de données pour : NMEA In/NMEA Out, Text Out, RTCM In, RTCM In/Text Out

Page des formats de données pour : RTCM In/NMEA Out

NOTE IMPORTANTE :

Quand le câble USB est connecté au GPSmap 76C, il est automatiquement détecté et communique uniquement au format 'GARMIN'. Quand le câble USB est connecté, le format 'GARMIN' ne communique pas par le port série, alors que tous les autres formats peuvent être utilisés par la prise Série pendant que la prise USB est connectée.

Réglage des tonalités

Page Réglage des tonalités

Réglage de l'ordre des pages

Réglage des Tonalités 'Tones Setup'

La page Réglage des tonalités vous permet de personnaliser les signaux sonores pour toute une gamme de fonctions de l'appareil.

Pour utiliser la fonction Réglage des tonalités :

1. Accédez à la page Réglage des tonalités 'Tones Setup'.
2. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance la fonction pour laquelle vous désirez régler la tonalité et pressez ENTER pour afficher le Menu d'options.
3. Mettez en surbrillance l'option désirée et pressez ENTER. Quand vous descendez dans la liste, chaque tonalité résonne.

Réglage de l'ordre des pages 'Page Sequence Setup'

La page de Réglage de l'ordre des pages vous permet de réorganiser les pages principales et des pages supplémentaires, qui défilent sous l'action de la touche PAGE. Si une page est ajoutée à l'enchaînement, elle n'apparaît plus dans le Menu principal.

Pour déplacer, insérer ou retirer une page :

1. Accédez à la page Réglage de l'enchaînement 'Sequence Setup Page'.
2. Pour déplacer une page de l'enchaînement, mettez en surbrillance la page et pressez ENTER. Sélectionnez Déplacer 'Move', puis déplacez-la vers le haut ou le bas, jusqu'à la position désirée et pressez ENTER.
3. Pour insérer une nouvelle page, mettez en surbrillance la page devant laquelle vous voulez insérer la nouvelle page et pressez ENTER. Sélectionnez Insérer 'Insert', puis choisissez la page à insérer dans la liste affichée et pressez ENTER.
4. Pour retirer une page, mettez en surbrillance la page et pressez ENTER. Sélectionnez Retirer 'Remove' et pressez ENTER.

Utiliser la fonction Réglage de la Carte (Map Setup)

L'écran de la carte du GPSmap 76C est paramétrable. Un ensemble de réglages d'usine contrôle actuellement l'affichage de la page Carte et peut vous satisfaire pour le moment. Les Réglages de la carte vous permettent de déterminer la façon dont les éléments de la carte apparaissent dans la page, en contrôlant l'orientation de la carte, la taille du texte, l'affichage du tracé, des éléments de carte, des données cartographiques détaillées, etc. Il est conseillé d'attendre de vous familiariser avec le fonctionnement de votre appareil, avant de décider quels éléments vous pourrez personnaliser.

Pour personnaliser l'affichage de la page Carte :

1. Pour accéder aux pages de Réglage de la carte (Map Setup), pressez la touche MENU, la Page Carte étant affichée.
2. Faites défiler le Menu jusqu'à l'option Réglage carte (Map Setup), puis pressez ENTER pour afficher la page Réglage carte. En haut de la page se trouvent des icônes pour chaque page de réglage.
3. Utilisez la touche DIRECTIONNELLE pour passer d'une icône à l'autre, pour sélectionner une page de réglage de carte et pour monter et descendre dans les champs d'éléments de clavier.
4. L'un des éléments de réglage de carte étant en surbrillance, pressez la touche ENTER pour afficher la liste des options pour cet élément. Chaque page de réglage de la carte possède un menu d'options générales. Ce menu est accessible en pressant la touche MENU quand la page est affichée.

Carte

Nord en haut / Cap en haut

Réglages généraux de la page Réglage carte

Plusieurs des éléments de réglage de la carte utilisent le même type de listes d'options : 'Off/On', Le plus/le moins, Petit/grand, échelle de 6 m (20 pieds) à 800 km (500 miles) et un clavier pour l'entrée des données numériques.

Le menu d'options de réglage de la carte permet de rétablir rapidement les réglages d'origine.

Réglage de la carte

Réglages généraux de la page Réglage de la Carte

Réglage des tracés de la page Réglage de la Carte

Réglage de la carte - Réglages généraux 'General'

La première page de réglage de la carte est la page des Réglages généraux 'General'. Utilisez cette page pour sélectionner l'orientation de la carte : Nord en haut 'North Up' (le nord est en haut de la carte) ou Trace en haut 'Track Up' (la carte s'oriente vers la direction du déplacement). Au-dessous 'Below' règle l'échelle de la carte à partir de laquelle la fonction Trace en haut s'applique. Toutes les échelles supérieures reconnaissent l'orientation Nord en haut. Zoom automatique 'Auto Zoom' règle l'échelle de la carte pour qu'elle englobe le point de départ et le point final d'une route. Détails sélectionne le niveau des détails de carte qui s'affichent. Vous pouvez verrouiller la flèche de position pour qu'elle colle à la voie de communication la plus proche, en compensant les écarts de précision des positions de la carte.

Réglage de la Carte - Réglage des Traces 'Tracks'

Le réglage des traces, qui enregistre un journal de vos mouvements pendant une période de temps donnée, est accessible depuis la seconde page de Réglage de la Carte. Vous y trouvez des réglages pour le zoom maximum, pour examiner les traces sauvegardés et l'enregistrement du tracé actif. Vous pouvez régler le nombre de points de traces pour l'enregistrement d'un tracé et sélectionner la ligne de Relèvement 'Bearing' ou la ligne de Route désirée 'Course' pour naviguer sur un tracé.

Réglage de la Carte - Réglage des Points

La troisième page de Réglage de la carte vous permet de déterminer l'échelle de carte à laquelle divers éléments de carte s'affichent. Vous réglez l'affichage sur Automatique 'Auto' ou vous sélectionnez une valeur entre 6 m (20 pieds) et 800 km (500 milles).

Réglage des points de la page Réglage de la Carte

Réglage de la Carte - Réglage du Texte 'Text'

La quatrième page de Réglage de la Carte est la page de Réglage du texte. Utilisez cette page pour sélectionner la taille du texte pour les descriptions des éléments de carte à la page Carte. Vous pouvez sélectionner Petit 'Small', Moyen 'Medium' ou Grand 'Large'.

Réglage de la Carte - Réglage des Informations

Cette page de Réglage de la Carte affiche la liste des cartes détaillées chargées, comme les cartes topographiques, les cartes marines et les cartes MapSource, avec capacité de routage automatique. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance la carte désirée, puis la touche ENTER pour l'afficher dans l'écran de carte ou la désactiver.

Pressez la touche MENU pour afficher la liste des options d'affichage de ces cartes.

Menu d'options des informations cartographiques

Réglage de la Carte - Réglage des cartes Marines 'Marine'

La dernière page de Réglage de la Carte est la page de Réglage des cartes marines. Utilisez cette page pour contrôler l'affichage des éléments de cartes marines, quand vous utilisez une cartographie marine que vous avez chargée (ex. données cartographiques marines MapSource BlueChart®).

Réglage de la carte

Réglage de la carte : page, réglage du texte

Réglage de la carte : page, réglage des informations

Réglage de la carte : page, réglage des cartes marines

Réglage du routage

Page Réglage du routage

Options de Suivre le réseau routier

Réglage du routage

La page Réglage du routage vous permet de personnaliser le comportement des fonctions de routage. Des réglages et des menus d'options existent pour la création de routes et les méthodes de navigation.

Pour utiliser les options de réglage du routage :

1. Accédez à la page Réglage du routage.
2. Sélectionnez la Méthode de guidage et choisissez Sur besoin si vous voulez qu'il vous soit demandé de choisir l'une des deux options (Suivre le réseau routier ou Hors piste) à chaque calcul de route. Sinon, la méthode choisie sera toujours utilisée pour la navigation.
3. Si vous avez besoin de Suivre le réseau routier, alors le champ de cette méthode offre un besoin similaire : Sur demande, Le plus rapide ou Le plus court.
4. Si vous voulez que la page Examen du prochain changement de direction s'affiche juste avant d'atteindre chaque changement de direction de votre route, sélectionnez 'On' pour le champ Prochain tournant.
5. Quand vous utilisez la méthode de guidage Suivre le réseau routier, sélectionnez le bouton d'options et pressez ENTER pour choisir parmi les options de la page.

Réglage Geocache (chasse au trésor)

La page Réglage de Geocache vous permet de trouver et d'enregistrer des éléments cachés à des positions géographiques. Reportez-vous au site Internet de Garmin pour plus de détails sur la façon d'y charger des positions Geocache (www.garmin.com).

Pour utiliser la fonction Réglage de Geocache :

1. Accédez à la page Réglage de Geocache, comme expliqué au début de ce chapitre.
2. Mettez en surbrillance le champ des symboles et pressez ENTER pour passer du symbole Geocache Ouvert au symbole Geocache Fermé. Quand vous avez trouvé, sélectionnez Oui ou Non pour renseigner le calendrier.

NOTE IMPORTANTE : Avant de paramétrer et de placer des stations Geocache sur des lieux publics ou privés, assurez-vous que vous ne violez aucun arrêté municipal ou règlement d'usage de ces propriétés.

Réglage Navigation maritime (Marine Setup)

La page Réglage de navigation maritime vous permet de régler les valeurs limites qui activent des alarmes pour des fonctions particulières à la navigation maritime.

Pour utiliser la fonction Réglage de navigation maritime :

1. Accédez à la page Réglage de Navigation maritime (Marine Setup) comme expliqué au début de ce chapitre.
2. Mettez en surbrillance la case située devant chaque champ pour activer l'alarme désirée et pressez ENTER.
3. Mettez en surbrillance le champ adjacent à chaque case à cocher, pressez ENTER et utilisez le clavier numérique pour entrer la valeur pour chaque alarme. Mettez en surbrillance 'OK' et pressez ENTER pour fermer la page.

Réglage de Geocache

Oui Non

Trouvez des trésors cachés grâce aux coordonnées GPS placées sur Internet par ceux qui ont établi la cachette. Trouvez la cachette, replissez-la

journal, prenez d'autres choses en remplacement et remettez en place. Visitez le site Internet http://www.garmin.com/outdoor/geocaching/ pour plus de détails.

Liste des symboles de waypoints

Réglage de la navigation maritime

Options de filtre de vitesse

Les alarmes d'eau profonde 'Deep' et de haut-fond 'Shallow' nécessitent l'interface d'une entrée sonar NMEA.

Réglage de l'heure

Réglage des unités

Menu d'options

Réglage de l'Heure 'Time Setup'

La page Réglage de l'Heure vous permet de régler l'heure correcte pour votre position géographique.

Pour utiliser la fonction Réglage de l'Heure :

1. Accédez à la page Réglage de l'Heure 'Time Setup'.
2. Mettez en surbrillance le champ Format de l'heure 'Time Format' et pressez ENTER pour choisir entre le format de 12 heures ou le format de 24 heures.
3. Mettez en surbrillance le champ de la Zone horaire 'Time Zone' et pressez ENTER pour choisir la zone correcte pour votre position. Si vous avez sélectionné Autres 'Other', vous devez entrer les coordonnées TU 'UTC' correctes pour votre position. Voir le tableau des décalages TU à la page 78.
4. L'Heure d'été 'Daylight Savings Time' offre les choix Oui 'Yes', Non 'No' et Automatique 'Auto'.

Réglage des unités (Units Setup)

La page Réglage des unités vous permet de sélectionner les unités de mesure pour le GPSmap 76C.

Pour utiliser la fonction Réglage des unités :

1. Accédez à la page Réglage des unités (Units Setup).
2. Utilisez la touche directionnelle et ENTER pour mettre en surbrillance les divers champs d'unités et sélectionner les unités désirées dans les listes affichées.

Pour des informations complémentaires sur la sélection des formats de position et des systèmes géodésiques, voir page 79 des annexes.

Réglage de la direction (Heading Setup)

La page Réglage de la direction (Heading) vous permet de spécifier le type d'affichage désiré pour la direction et le type de référence au nord utilisés pour calculer votre direction. À moins que vous n'ayez une connaissance professionnelle de ces réglages, il est recommandé d'utiliser les valeurs par défaut.

Pour utiliser la fonction Réglage de la direction :

1. Accédez à la page Réglage de la direction (Heading Setup) comme expliqué au commencement de ce chapitre.
2. Mettez en surbrillance le champ Affichage (Display), pressez ENTER et choisissez entre les lettres cardinales (Cardinal Letters), les degrés (Degrees) ou les millièmes (Mils) pour afficher la valeur de la direction.
3. Mettez en surbrillance le champ Récurrence au nord (North Récurrence), pressez ENTER et choisissez entre Nord vrai (True North), Nord magnétique (Magnetic North), Nord grille (Grid North) et Nord grille personnalisé (User Grid North).

Réglage de la page d'accueil (Welcome Setup)

La page Réglage de la page d'accueil vous permet d'y insérer un message, comme une information sur le contrôle (première page qui s'affiche quand l'appareil est mis sous tension).

1. Accédez à la page de Réglage de l'accueil (Welcome Setup), comme expliqué au début de ce chapitre.
2. Utilisez le clavier situé en bas de l'écran pour entrer votre message d'accueil. Utilisez la touche directionnelle pour sélectionner le texte et appuyez sur ENTER pour le placer.
3. Quand vous avez terminé, mettez en surbrillance « OK » sur le clavier et appuyez sur ENTER pour fermer.

Réglage de la direction

Réglage de la page d'accueil

Page Réglage étalonnage

Waypoints de proximité

Utilisez la touche ENTER pour examiner et retarder une entrée.

Liste des waypoints de proximité

Clavier numérique

Waypoint sélectionné

Appuyez sur la touche Menu pour effacer la liste complète.

La page Waypoints de proximité vous permet d'établir des waypoints équipés d'un cercle d'alarme à une distance spécifique. L'alarme vous aide à éviter des endroits réglementés ou dangereux.

Pour utiliser la fonction Waypoint de proximité :

1. Accédez à la page Waypoints de proximité « Proximity Waypoints » depuis le menu principal, en mettant en surbrillance l'icône Proximité « Proximity » et en appuyant sur ENTER.
2. Le champ du Nom « Name » étant en surbrillance, appuyez sur ENTER pour afficher le menu Trouver « Find ». (Voir page 21 pour des détails sur l'utilisation de la fonction Trouver).
3. Sélectionnez un waypoint dans la liste des waypoints ou dans tout autre groupe de points de carte et pressez ENTER pour afficher la page d'informations pour cet élément.
4. Le bouton Utiliser 'Use' du bas de la page étant en surbrillance, pressez ENTER pour placer le point dans la liste de la page des Waypoints de proximité.
5. Ensuite, utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le champ du Rayon 'Radius' si vous désirez entrer une valeur différente de la valeur par défaut : 1 mille.
6. Mettez en surbrillance la case à cocher Alarmes de proximité 'Proximity Alarms' et pressez ENTER pour activer la fonction d'alarme. Quand vous déclenchez une alarme, une tonalité retentit et le message Proche d'un point de proximité 'Near Proximity Point' s'affiche. Quand vous quittez le rayon déterminé, l'appareil affiche le message Vous vous éloignez du point de proximité 'Leaving Proximity Point'.
7. Pour supprimer ou examiner une seule entrée, pressez ENTER. Pour supprimer tous les waypoints de cette liste, pressez MENU et choisissez Retirer tout 'Remove All'.

Calendrier

Le Calendrier vous permet, pour n'importe quels jours et positions, d'examiner : les heures de Lever/coucher du soleil 'Sunrise/Sunset', les Phases de la lune 'Moon Phase', les probabilités de Chasse et pêche 'Hunt and Fish', d'archiver des waypoints pour future navigation, et de désirer l'affichage du jour, de la semaine ou du mois.

Pour utiliser la fonction Calendrier 'Calendar' :

1. Accédez au Calendrier 'Calendar', depuis le Menu principal. La semaine en cours est affichée.
2. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le jour auquel vous voulez ajouter des waypoints et pressez ENTER pour afficher la page de ce jour.
3. Pressez la touche MENU pour afficher le menu d'options. Mettez en surbrillance Ajouter un point 'Add Point' et pressez ENTER pour afficher le menu de la fonction Trouver 'Find'.
4. Sélectionnez le type de points que vous voulez placer dans la page du jour. (Voir page 21, pour détails sur l'utilisation de la fonction Trouver). La page d'informations pour ce point étant affichée, mettez en surbrillance le bouton Utiliser 'Use' et pressez ENTER pour placer la référence du point dans la page du jour.
5. Pour supprimer des points de la page d'un jour, pressez MENU pour afficher le menu d'options. Sélectionnez Retirer des points 'Remove Points' et pressez ENTER pour afficher la liste des options de Retirer des points.
6. Pour examiner les autres formats du calendrier, les informations sur le Soleil et la lune, pour la Chasse et la pêche, pour une date et une position particulières, pressez la touche MENU et utilisez la touche DIRECTIONNELLE pour faire votre choix.

Calendrier

Calendrier : format hebdomadaire

Menu d'options

Calendrier : format journalier

Calendrier : format mensuel

Les waypoints marqués sont automatiquement ajoutés au calendrier.

Réveil

Page Réveil

Calculatrice

Menu d'options

Page Calculatrice

Réveil 'Alarm Clock'

La fonction Réveil vous permet d'utiliser votre GPSmap 76C comme un vrai réveil. Vous pouvez choisir parmi différentes tonalités d'alarme et utiliser la fonction Sommeil 'Snooze' pour retarder l'alarme pendant sept minutes supplémentaires.

Pour régler le Réveil :

1. Accédez au Réveil 'Alarm Clock', depuis le Menu principal.
2. Mettez en surbrillance le champ Heure d'alarme 'Alarm Time' et pressez ENTER pour afficher le clavier numérique et régler l'heure d'alarme voulue.
3. Mettez en surbrillance le champ Mode d'alarme 'Alarm Mode' et pressez ENTER pour afficher le bouton 'On/Off'.
4. Mettez en surbrillance le champ Bip d'alarme 'Alarm Beef' et sélectionnez le type de tonalité désirée pour l'alarme.

Quand vous activez l'alarme 'On', le message Alarme réglée 'Alarm Set' apparaît et vous permet de désactiver l'appareil 'Off'. Quand l'heure fixée arrive, l'appareil s'active et l'alarme sonne. Pressez n'importe quelle touche pour interrompre l'alarme.

Calculatrice 'Calculator'

La fonction Calculatrice vous permet d'utiliser votre GPSmap 76C comme une calculatrice. Vous pouvez choisir entre une calculatrice Standard ou Scientifique et des Degrés 'Degrees' ou des Radians, dans le menu d'options.

Pour utiliser la Calculatrice :

1. Accédez à la Calculatrice 'Calculator', depuis le menu principal.
2. Utilisez la touche DIRECTIONNELLE et ENTER pour utiliser la calculatrice.

Chronomètre 'Stopwatch'

Cette fonction vous permet d'utiliser le GPSmap 76C comme un chronomètre, complétant un chronomètre de circuit. Vous pouvez aussi enregistrer le temps de circuit sur la base de la distance.

Pour démarrer le chronomètre :

Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le champ Démarrer 'Start', puis pressez ENTER.

Pour arrêter le chronomètre :

Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le champ Arrêter 'Stop' et pressez ENTER.

Pour utiliser la fonction Circuit :

Pendant que le chronomètre tourne, utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le champ Circuit 'Lap', puis pressez ENTER.

Pour remettre à zéro le chronomètre :

Le chronomètre étant arrêté, utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le champ Réinitialiser 'Reset', puis pressez ENTER.

Pour mesurer un temps (de circuit), sur une distance :

Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le menu d'options et pressez ENTER. Choisissez Circuit par distance 'Lap by Distance' et pressez ENTER. Pour revenir à Circuit par pression de bouton 'Lap by Button Press', répétez ces étapes.

Pour régler la longueur du circuit :

1. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le menu d'options puis pressez ENTER. Choisissez Régler la distance du circuit 'Set Lap Distance' et pressez ENTER.
2. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le champ que vous désirez changer, puis pressez ENTER. Entrez la nouvelle valeur et pressez ENTER. Quand vous avez terminé, mettez en surbrillance 'OK' et pressez ENTER.

Chronomètre

Menu d'options de Circuit 'Lap'

Page Chronomètre

Régler le circuit en fonction d'une distance

Entrez la distance à laquelle vous désirez que le chronomètre de circuit se déclenche. Vous pouvez aussi changer ce réglage en pressant le bouton Circuit 'Lap' après avoir parcouru la distance désirée.

Page Soleil et lune

Menu d'options de la position

Soleil et lune 'Sun and Moon'

La page Soleil et lune vous fournit une représentation graphique du soleil et de la lune par rapport à la Terre. Les positions du soleil et de la lune peuvent être affichées pour n'importe quelles heures, date et position sur Terre.

La page Soleil et lune affiche également les heures de lever du soleil 'Sunrise', de coucher du soleil 'Sunset', et les heures de lever de la lune 'Moonrise' et de coucher de la lune 'Moonset' pour l'heure, la date et la position sélectionnées. Des boutons à l'écran vous permettent d'animer les déplacements du soleil et de la lune et de les interrompre aux heures/date données. Le bouton de gauche anime la fenêtre du soleil et de la lune. Le bouton central les anime plus rapidement, montrant les phases de la lune. Le bouton de droite interrompt l'animation.

Pour afficher la position du soleil et de la lune pour des heures, date et position spécifiées :

1. Accédez à la page Soleil et lune 'Sun and Moon' depuis le menu principal.
2. Pour examiner les prévisions pour une date et une heure différentes, mettez en surbrillance ces champs et pressez ENTER pour afficher le clavier numérique.
3. Pour examiner les prévisions pour une position différente, mettez en surbrillance le champ Position 'Location' et pressez ENTER pour afficher le menu d'options Nouvelle position 'New Location' et choisissez parmi les options affichées.

Chasse et pêche 'Hunt and Fish'

La page Chasse et pêche vous fournit la liste des meilleures périodes prévues pour la chasse et la pêche, pour une date et une position données.

Pour afficher les prévisions de chasse et de pêche pour une date et une position spécifiées :

1. Accédez à la page Chasse et pêche 'Hunt and Fish' depuis le menu principal. La date et la position actuelles sont affichées dans les champs date et position, situés en haut de la page.
2. Pour examiner les prévisions pour une date différente, mettez en surbrillance le champ Date et pressez ENTER pour afficher le clavier numérique.
3. Pour examiner les prévisions pour une position différente, mettez en surbrillance le champ Position 'Location' et pressez ENTER pour afficher le menu d'options Nouvelle position 'New Location'.

Choisissez Utiliser la carte 'Use Map' pour sélectionner un point sur la carte avec la flèche d'exploration. Puis pressez ENTER pour afficher la page pour cette position. Le champ Position 'Location' indique maintenant Position de la carte 'Map Location'.

Choisissez Utiliser le menu Trouver 'Use Find Menu' pour sélectionner un point extrait de la base de données par la fonction Trouver 'Find'. Suivez les instructions d'utilisation de la fonction Trouver qui commence à la page 21. Quand un élément a été sélectionné, mettez en surbrillance le bouton Utiliser 'Use' situé en bas de la page d'informations de l'élément et pressez ENTER. Le champ Position 'Location' affiche maintenant le nom de l'élément trouvé.

1. Pour revenir à la date actuelle, pressez MENU puis ENTER.

Page Chasse et pêche

Menu d'options de position Page Chasse et pêche

Menu d'options de la page

Jeux optimisés GPS

Jeux

Menu Jeux

Memory Race

ce Lu Mazer

GekoSmak

Nibbons

Gekoids

Beast Hunt

06:30:34P

Memory Race U Tableau

Message de jeu

Réglages du jeu

Symbole fermé

Symbole ouvert

Jeux 'Games'

Le GPSmap 76C vous offre une fonction de distraction. Plusieurs des jeux utilisent le GPS comme composant virtuel du jeu.

Pour sélectionner et jouer avec un jeu :

1. Accédez au Menu principal et utilisez la touche DIRECTIONNELLE pour sélectionner l'icône Jeux 'Games'.
2. Utilisez la touche DIRECTIONNELLE pour mettre en surbrillance le jeu désiré et pressez ENTER pour afficher la courte description de chaque jeu.

Il s'agit d'un jeu virtuel GPS, dont les pièces se déplacent là où vous allez. Pour gagner la Course de mémoire, rappelez-vous quel carreau possède tel symbole, puis effacez le tableau en mariant chaque paire de symboles. Voyagez sur chaque carreau, mettez en surbrillance Ouvert 'Open' en bas de l'écran et pressez ENTER pour voir le symbole. Pressez la touche QUIT pour interrompre le jeu.

Pour régler la grille ou la taille des carreaux, en mode personnalisé :

1. Mettez en surbrillance le champ Taille de la grille 'Grid Size' ou Taille des carreaux 'Square Size' et pressez ENTER pour choisir dans la liste d'options. Pressez ENTER pour faire votre sélection.
2. Mettez en surbrillance Démarrer 'Start' et pressez ENTER pour commencer le jeu.
3. Mettez en surbrillance Recentreur 'Re-Center' et pressez ENTER pour vous replacer au centre du tableau de jeu.

Labyrinthe virtuel 'Virtua Maze'

Ce jeu GPS crée un labyrinthe virtuel à l'écran. Vous êtes placé au centre du labyrinthe et vous devez explorer le labyrinthe en récupérant des drapeaux. Le coin inférieur droit de l'écran vous indique le nombre de drapeaux restants. Le coin inférieur gauche est un chronomètre qui affiche le temps écoulé. Le niveau de difficulté détermine la portion du labyrinthe que vous voyez à la fois. Voir une portion plus réduite du labyrinthe rend le jeu plus difficile.

SUGGESTION : Pressez la touche ENTER et sélectionnez Tricher 'Cheat On' pour activer le Mode tricheur 'Cheat Mode'. Quand vous activez ce mode, vous êtes pénalisé de cinq minutes et les secondes se comptent par 10 au lieu de 2. Désactivez le Mode tricheur en pressant la touche ENTER.

Écraser le Geko 'Geko Smak'

'Geko Smak' est un jeu basé sur le GPS, qui vous présente comme une pièce du jeu. Dans un rythme mesuré, les Gekos apparaissent à l'écran. Avant qu'un Geko ne disparaisse, avancez vers lui et pressez la touche ENTER pour le frapper avec un marteau. Si vous réussissez, un "!" s'affiche au-dessus du marteau, si vous le ratez, seul un marteau s'affiche momentanément.

Les champs sélectionnables sont : Petit 'Small', Moyen 'Medium' et Grand 'Large', les petits champs mesurant environ 18 mètres par 27 mètres et les grands champs 55 mètres par 80 mètres (environ la taille d'un terrain de football américain).

Les niveaux de difficulté sont : Facile 'Easy', Normal et Dur 'Hard'. Ces niveaux déterminent le nombre d'apparitions des Gekos. Le rythme s'accélère et les valeurs changent avec l'accroissement du niveau de difficulté.

Jeux optimisés GPS

Jeux optimisés GPS

Nibbons

Dans ce jeu, vous devez marcher dans le tableau et récupérer des drapeaux, au fur et à mesure de leur apparition. Pendant que vous marchez, votre trace s'allonge. Vous pouvez aller partout dans l'écran, mais sans marcher sur votre trace, ou vous perdez une vie. Pour augmenter la difficulté, vous devez aussi éviter les 'Skulls' qui vous poursuivent.

'Gekoids'

Ce jeu GPS, qui peut être joué sans que le GPS soit actif, consiste à pulvériser des 'Gekoids'. L'enjeu est le suivant : vous êtes le vaisseau et vous ne pouvez survivre qu'en évitant d'être touché. Avant de commencer à jouer, assurez-vous de faire les réglages du jeu. Orientez la carte vers le nord 'Northwards' pour que votre vaisseau tourne au centre de la carte. La carte est immobile et le nord reste toujours en haut. Orientez la carte Vaisseau en haut 'Ship Up' pour que le monde virtuel tourne autour de votre vaisseau. Votre vaisseau reste toujours dirigé vers le haut.

Pressez la touche ENTER pour commencer et bonne chance !

AVERTISSEMENT IMPORTANT : lorsque vous jouez à l'un des jeux de réalité virtuelle (dans lesquels vous vous déplacez sur un terrain de jeu réel), soyez raisonnable et prudent dans le choix d'une zone exempte de tout danger, comme des trous, des obstacles ou la proximité de la circulation. Le jeu peut détourner votre attention de l'observation des objets qui pourraient se trouver sur votre chemin.

Chasse à la bête 'Beast Hunt'

Bien qu'il ne s'agisse pas d'un véritable jeu GPS, 'Beast Hunt' requiert des compétences de navigation : vous devez voir et vaincre le dragon avec une flèche, avant qu'il ne crache du feu sur vous ou que vous ne tombiez dans l'un des puits, tout en naviguant dans un labyrinthe de plateformes. De temps en temps, vous êtes transporté par des toboggans qui vous font tourner ou vous déplacent en diagonale. Le jeu comporte plusieurs niveaux de difficulté et un champ de vision plus ou moins limité. Lorsque vous perdez une partie, l'écran affiche la disposition des dangers, toboggans et plateformes. Un tableau des scores indique vos gains et pertes.

Pour jouer à 'Beast Hunt' :

1. Sélectionnez 'Beast Hunt' dans le menu Jeux 'Games' et appuyez sur ENTER pour afficher la fenêtre d'avertissement du jeu.
2. Lisez le message, puis appuyez sur ENTER pour afficher la fenêtre des options de Niveau de difficulté 'Difficulty Level'. Faites votre choix et appuyez sur ENTER pour afficher les options de Visibilité 'Visibility'.
3. Faites votre sélection et appuyez sur ENTER pour commencer le jeu.
4. Utilisez la touche DIRECTIONNELLE pour sauter de plateforme en plateforme.

Lorsque vous atterrissez sur une plateforme ombrée, vous êtes à un pas ou deux du dragon. Une plateforme présente un cercle touchant un puits. Si vous tombez dans un puits, vous perdez. Si vous sautez sur le dragon, vous perdez. Si vous tirez une flèche là où vous pensez trouver le dragon et que vous le manquez, vous perdez.

Pour vaincre le dragon, utilisez ENTER pour placer une flèche dans une plateforme ombrée. Utilisez la touche DIRECTIONNELLE pour viser, et ENTER pour tirer.

Jeux non optimisés GPS

Beast Hunt

BEAST HUNT :

Câble d'interface PC USB et cédérom MapSource, gestionnaire de voyage et de waypoints (fournis avec l'appareil).

Antenne GPS déportée GA 27C avec prise MCX

ATTENTION : Les accessoires Garmin ont été conçus et testés spécifiquement pour être utilisés avec les produits Garmin. Les accessoires proposés à la vente par d'autres fabricants n'ont pas forcément été testés ou approuvés par Garmin pour une utilisation avec les produits Garmin. L'utilisation de tels accessoires peut endommager votre produit Garmin et annuler les termes de sa garantie. L'utilisation d'accessoires Garmin avec les produits d'autres fabricants n'est pas recommandée.

Voir votre revendeur Garmin ou notre site Internet pour la disponibilité.

Accessoires (compris avec l'appareil)

Dragonne - Offre une méthode pratique pour transporter l'appareil.

Câble d'interface PC USB - Permet la connexion à un PC, pour le transfert de données. Comprend aussi le cédérom MapSource (gestionnaire de voyage et de waypoints) et les pilotes USB. (Non représentés).

Manuel de l'utilisateur - Instructions de prise en main et manuel de référence détaillé.

Guide de prise en main - Présentation condensée du manuel d'utilisation et de référence.

Accessoires optionnels (non compris avec l'appareil)

Adaptateur allume-cigares - Fournit une alimentation auxiliaire depuis l'allume-cigares de la voiture. (Représenté avec le kit de navigation pour automobile).

Antenne GPS déportée A 27C - Permet une acquisition optimisée des satellites. Avec possibilité de fixation par ventouse et fixation magnétique.

Cédéroms MapSource - Permettent le transfert de données cartographiques détaillées (non représentés). Visitez le site Internet de Garmin : http://garmin.com/products/gpsmap76c/ pour voir la liste des produits MapSource compatibles.

Câble d'interface PC port série, avec alimentation auxiliaire sur secteur - Permet la connexion à un PC, pour le transfert de données. (Non représenté).

Sac de transport - Fournit une protection pendant le transport de l'appareil. (Non représenté).

Kit de navigation pour automobile - Permet l'installation sur le tableau de bord d'un véhicule, et comprend le cédérom MapSource 'City Select' Amérique du Nord v5 de Garmin. (Cédérom non représenté).

Kit de fixation pour la marine - Permet l'installation sur un bateau.

Kit de fixation pour guidon de vélo - Permet l'installation sur un guidon de vélo.

Jeu de piles - Kit de piles AA rechargeables au NiMH, prise USA.

Pour obtenir la liste complète des accessoires utilisables avec le GPSmap 76C, visitez le site Internet de Garmin : http://garmin.com/products/gpsmap76c/

GPSmap 76C

Annexes

Installation de la dragonne et ports accessoires

Prise MCX pour antenne externe (sous couvercle de protection)

Accessoires

Kit de navigation pour automobile

Kit de fixation pour la marine

Kit de fixation pour guidon de vélo

Jeu de piles au NiMH rechargeables

Spécifications

GPSmap 76C

SPÉCIFICATIONS MÉCANIQUES

Boîtier:	Robuste, étanche, résistant à l'eau, norme IEC-529 IPX7 (immersion par 1 mètre de fond, pendant 30 minutes).
Dimensions:	h x l x p: 15,7 x 6,9 x 3,6 cm (6.2 x 2.7 x 1.4 pouces).
Poids:	216 grammes (7.6 onces) avec les piles.
Écran:	I x h: 3,8 x 5,6 cm (1.5 x 2.2 pouces), 256 couleurs, haute définition, TFT transflectif (160 x 240 pixels), rétro-éclairé.
Antenne:	Interne à quatre hélices, avec possibilité d'antenne déportée.
Clavier:	Neuf touches multifonctions, rétro-éclairées.
Plage températures:	-15 à 70°C (5 à 158°F).
FORMANCES
Récepteur:	Compatible WAAS, 12 canaux parallètes.
Temps d'acquisition:	À chaud: environ 15 secondes À froid: environ 45 secondes AutoLocateTM: environ 2 minutes.
Actualisation:	Une fois par seconde, en continu.
Précision GPS
Position:	< 15 mètres (49 pieds), dans 95% des cas2.
Vitesse:	0,05 mètre/seconde, stabilisé.

Précision DGPS

Position : 3 à 5 mètres (10 à 16 pieds), dans 95 % des cas.

Vitesse : 0,05 mètre/seconde stabilisé.

Dynamiques : conforme aux spécifications à 6 g.

Interfaces : NMEA 0183 version 2.3, RTCM SC-104 (pour corrections DGPS), RS-232 et USB pour interface PC.

Sauvegarde des données : indéfinie, aucune pile mémoire nécessaire.

Stockage des cartes : interne, environ 115 Mo.

ALIMENTATION

Source : deux piles AA de 1,5 volt, ou câble adaptateur 12 volts, ou alimentation externe 36 volts DC.

Autonomie des piles : jusqu'à 30 heures (utilisation normale).

Les spécifications sont susceptibles de changer sans préavis.

1. La plage de températures supportée par le GPSmap 76C peut dépasser celle supportée par certaines piles. Certaines piles peuvent être défaillantes à haute température.
2. Susceptible de détérioration de la précision à 100 m 2DRMS, en vertu du Programme de la Disponibilité Sélective imposé par le Ministère de la Défense des USA.
3. Avec entrée d'un récepteur de balises GBR21 de Garmin (en option).
4. Les piles alcalines perdent une partie importante de leur capacité au fur et à mesure que la température diminue. Utilisez des piles au lithium quand vous utilisez le GPSmap 76C au-dessous de zéro. L'utilisation intensive du rétro-éclairage de l'écran et des tonalités réduit l'autonomie des piles de façon importante.

Spécifications

Options de champs de données

La liste suivante offre une description rapide de chaque option de champ de données. Certaines de ces options sont supportées uniquement par les appareils interfacés à votre GPSmap 76C.

Précision GPS - La précision actuelle de votre position déterminée par le GPS.

Relèvement - Direction compas depuis votre position actuelle jusqu'au point de destination.

Route - Route désirée de voyage de votre point de départ à votre point de destination.

Profondeur - Profondeur de l'eau indiquée par l'entrée NMEA du sonar.

Distance au prochain - Distance pour le prochain point d'une route.

Distance à la destination - Distance totale depuis le début jusqu'à la fin d'une route.

ETA au prochain - Heure Estimée d'Arrivée au prochain point de la route, si vous maintenez la vitesse et la route actuelles.

ETA à la destination - Heure Estimée d'Arrivée à la destination, si vous maintenez la vitesse et la route actuelles.

Altitude - Distance au-dessus ou au-dessous du niveau moyen de la mer.

Taux de plané - Coefficient de distance horizontale parcourue pour une distance verticale.

Taux de plané pour la destination - Coefficient de plané nécessaire pour descendre de votre position et altitude actuelles, jusqu'à l'altitude de la destination.

Direction - Direction de voyage actuelle, comme indiquée par un compas, en degrés ou lettres cardinales (N, E, O, S).

'Location (lat/lon)' Position (LatLon) - Position actuelle du véhicule exprimée en coordonnées latitude/longitude.

'Location (selected)' Position (sélectionnée) - Position actuelle décrite dans les unités de mesure sélectionnées (autres que Lat/lon).

'Odometer' Odomètre - Distance totale parcourue pendant tous vos voyages.

'Off Course' Écart de route - Distance dont vous vous êtes écarté de la ligne de route directe, à droite ou à gauche.

'Pointer' Pointeur - Flèche qui indique la direction de voyage vers le prochain point d'une route.

'Speed' Vitesse - Vitesse actuelle de votre véhicule, mesurée en miles par heure, kilomètres à l'heure ou en nœuds.

'Speed - Maximum' Vitesse maximale - Vitesse maximale que vous avez atteinte, depuis la remise à zéro du calculateur de voyage.

'Speed - Moving Avg.' Vitesse moyenne de déplacement - Vitesse moyenne effectuée tandis que votre véhicule se déplaçait.

'Speed - Overall Avg.' Vitesse moyenne totale - Vitesse moyenne déterminée par les temps de déplacements, les temps d'arrêt et la vitesse.

Options de champs de données

Options de champs de données

'Sunrise' Lever du soleil - Heure de lever du soleil pour la date et la position actuelles.

'Sunset' Coucher du soleil - Heure de coucher du soleil pour la date et la position actuelles.

'Time To Destination' Temps pour destination - Temps estimé nécessaire pour atteindre votre destination finale, si vous maintenez votre vitesse et votre route actuelles.

'Time To Next' Temps pour prochain - Temps estimé nécessaire pour le prochain point de votre route, si vous maintenez votre vitesse et votre route actuelles.

'Time of Day' Heure actuelle - Heure et date actuelles. Elles peuvent s'afficher au format 2 x 12 heures ou 24 heures, en heures locale ou heures TU 'UTC'.

'To Course' Vers la route - Votre direction de voyage, pour retrouver la route désirée vers votre destination.

'Trip Odometer' Odomètre de voyage - Distance totale parcourue depuis la remise à zéro du Calculateur de voyage.

'Trip Time - Moving' Temps de voyage, déplacements - Temps pendant lequel votre véhicule a été en mouvement, depuis la remise à zéro du Calculateur de voyage.

'Trip Time - Stopped' Temps de voyage, arrêts - Temps pendant lequel le véhicule a été immobile, alors que l'appareil était sous tension et calculait votre position (depuis la remise à zéro du Calculateur de voyage).

'Trip Time - Total' Temps de voyage, total - Temps total pendant lequel l'appareil a calculé la position, depuis la remise à zéro du Calculateur de voyage.

'Turn' Changement de direction - Direction et distance pour le prochain changement de direction dans une route active.

'Velocity Made Good' Vitesse réelle de progression - Vitesse de rapprochement vers une destination, sur la base de votre vitesse et de votre route actuelles.

'Vertical Speed' Vitesse verticale - Mesure de votre taux de gain/perte d'altitude dans le temps.

'Vertical Speed Dest' Vitesse verticale pour destination - Mesure de votre taux de montée/descente pour atteindre une altitude prédéterminée.

'Water Speed' Vitesse sur l'eau - Donnée transmise par les appareils de mesure interfacés au GPSmap 76C et utilisés pour calculer votre vitesse actuelle sur l'eau.

'Water Temperature' Température de l'eau - Température de l'eau, à une profondeur mesurée, par les appareils de mesure interfacés au GPSmap 76C.

'Waypoint - Destination' - Dernier point d'une route et votre destination.

'Waypoint - Next' - Prochain waypoint de votre route.

Options des champs de données

Connecter le GPSmap 76C à un ordinateur

Interfacer le GPSmap 76C

Le GPSmap est fourni avec une connexion d'interface pour un PC, soit par le port série, soit par le câble USB. La connexion à votre ordinateur est nécessaire pour charger les cartes détaillées depuis les cédéroms de données cartographiques MapSource. Vous pouvez aussi sauvegarder les routes, waypoints et traces du GPSmap 76C dans MapSource. Reportez-vous au guide de l'utilisateur de MapSource, qui accompagne les cédéroms MapSource.

Pour connecter l'appareil au port USB de l'ordinateur :

1. Soulevez le couvercle de protection USB, au dos du GPSmap 76C et insérez la plus petite des prises du câble USB (fourni avec l'appareil) dans le port correspondant.
2. Connectez l'autre extrémité du câble au port USB du PC.
3. Réglez l'interface du GPSmap 76C au format 'GARMIN'. (Voir page 48).

Pour connecter l'appareil au port série de l'ordinateur :

1. Soulevez le couvercle de protection du port Série, au dos du GPSmap 76C et insérez la prise standard ronde du câble dans le port correspondant.
2. Connectez l'autre extrémité du câble au port Série du PC ou à un autre appareil approprié.
3. Réglez l'interface du GPSmap 76C au format approprié. Reportez-vous aux réglages d'interface, à la page 48.

Transférer des données cartographiques MapSource

Si vous avez acheté un cédérom MapSource de Garmin, vous pouvez transférer des données cartographiques détaillées, avant de commencer à utiliser votre appareil, afin de lui apporter un maximum d'éléments pour la fonction Trouver et d'optimiser ses capacités cartographiques. Le GPSmap 76C accepte jusqu'à 115 Mo de données cartographiques, provenant de la plupart des produits MapSource. Il n'est pas possible de transférer des cartes pièces dans les produits Garmin.

Vous ne pouvez pas examiner plusieurs types de données MapSource, à la même position, en même temps (elles se chevaucheraient). Quand vous quittez une zone MetroGuide par exemple, et que vous entrez dans une zone de carte topographique, l'écran change en lignes de contour. Il en est de même quand vous passez d'une carte topographique à une carte MetroGuide.

Certaines cartes figurent en haut de la hiérarchie et remplacent toutes les autres informations de carte. Étant donné que de nouvelles cartes sont constamment éditées, consultez votre revendeur Garmin ou le site Internet de Garmin pour déterminer cet ordre hiérarchique.

Le transfert de données cartographiques nécessite l'utilisation d'un PC, d'un cédérom MapSource de Garmin et du câble USB (Universal Serial Bus) fourni avec l'appareil. Pour le transfert des données, suivez les instructions détaillées qui figurent dans le manuel de l'utilisateur de MapSource.

Il est aussi important de noter que certaines fonctions contenues dans le GPSmap 76C ne seront pas activées, à moins que vous n'utilisiez les données cartographiques que ces fonctions sont conçues pour supporter. De même que de nombreuses fonctions de Trouver nécessitant des cartes comme City Select, City Navigator et Blue Chart, les profils d'altitude demandent l'utilisation de cartes DEM U.S. TOPO 24K. Visitez le site Internet de Garmin pour des détails sur toutes les cartes utilisables avec le GPSmap 76C.

Charger des données cartographiques MapSource

Les cédéroms MapSource de Garmin offrent une gamme de données cartographiques détaillées et d'informations de navigation.

MapSource est aussi un excellent moyen de stockage et de sauvegarde des waypoints personnels, routes et traces sauvegardés.

Les cartes DEM (Digital Elevation Models) U.S. Topo 24K MapSource de Garmin offrent des données d'altitude pour tout point identifié par la flèche d'exploration.

Contactez votre revendeur Garmin ou visitez le site Internet de Garmin : www.garmin.com

pour information sur les cartes utilisables avec le GPSmap 76C.

Tableau des décalages horaires

Zone de longitude	Décalage
E007.5° à E022.5°	+01.00
E022.5° à E037.5°	+02.00
E052.5° à E067.5°	+03.00
E067.5° à E082.5°	+04.00
E082.5° à E097.5°	+05.00
E097.5° à E112.5°	+06.00
E112.5° à E122.5°	+07.00
E122.5° à E127.5°	+08.00
E127.5° à E142.5°	+09.00
E142.5° à E157.5°	+10.00
E157.5° à E172.5°	+11.00
E172.5° à E180.5°	+12.00

Ce tableau vous est fourni pour vous aider à déterminer les réglages de décalage horaire pour votre position actuelle, si elle ne figure pas dans les zones horaires listées à la page Réglage de l'heure (Time Setup). Pour changer le décalage horaire TU (UTC), accédez au Menu principal, puis à Réglage (Setup), ensuite ouvrez la page Réglage de l'heure (Time Setup). Mettez en surbrillance le champ Zone horaire (Time Zone) et pressez ENTER pour afficher la liste des zones horaires. Si la zone désirée n'y figure pas, sélectionnez Autres (Other). Mettez en surbrillance le champ Décalage TU (UTC Offset) et pressez ENTER pour entrer la valeur de décalage appropriée, trouvée dans le tableau ci-dessous. Pour déterminer votre zone de longitude, pressez et maintenez la touche MARK et observez la valeur de longitude dans le champ Marquer la position du waypoint (Mark Waypoint Location). Elle doit entrer dans l'une des plages indiquées dans le tableau ci-dessous. Pressez la touche QUIT pour éviter de marquer un waypoint.

Zone de longitude	Décalage
W180.0° à W172.5°	-12.00
W172.5° à W157.5°	-11.00
W157.5° à W142.5°	-10.00
W142.5° à W127.5°	-09.00
W127.5° à W112.5°	-08.00
W112.5° à W097.5°	-07.00
W097.5° à W082.5°	-06.00
W082.5° à W067.5°	-05.00
W067.5° à W052.5°	-04.00
W052.5° à W037.5°	-03.00
W037.5° à W022.5°	-02.00
W022.5° à W007.5°	-01.00
W007.5° à E007.5°	-00.00

GPSmap 76C Annexes

Que sont les Systèmes géodésiques (Map Datums) et lequel utiliser ?

Un système géodésique est un réseau mathématique de la Terre, qui donne une forme approximative de la Terre et permet d'effectuer les calculs de façon cohérente et précise. Le système géodésique est représenté physiquement par un quadrillage de monuments au sol (stations de triangulation) dont les positions ont été précisément mesurées et calculées sur cette surface de référence. Sur une carte papier, les lignes de latitude et de longitude sont référencées à un système géodésique particulier. Chaque carte papier possède une référence à un système géodésique et le GPSmap 76C peut être paramétré pour correspondre aux plus communément utilisés.

Si vous naviguez et que vous comparez les coordonnées GPS à une carte papier, ou à une autre référence, le système géodésique de l'appareil GPS doit être paramétré pour le même système géodésique que la carte papier, afin d'assurer la navigation la plus précise.

Qu'est-ce que le format de position et lequel utiliser ?

Votre position actuelle peut être examinée sur le GPS, sous la forme de coordonnées. Étant donné que les cartes papier utilisent des formats de position différents, les appareils GPS de Garmin vous permettent de choisir le système de coordonnées correct pour le type de carte papier que vous utilisez. Le format le plus courant est : latitude et longitude. Il est utilisé par tous les appareils de Garmin. Sur la plupart des modèles, vous pouvez choisir de changer le format de la position pour utiliser d'autres systèmes de coordonnées. UTM/UPS (Universal Transverse Mercator/Universal Polar Stereographic) sont des grilles que l'on trouve sur la plupart des cartes USGS topographiques limitées par des méridiens et des parallèles. Plusieurs autres grilles, y compris une grille paramétrable (pour les utilisateurs avertis), peuvent aussi être sélectionnées.

Systèmes géodésiques et formats de position

Les systèmes géodésiques sont basés sur un modèle mathématique de la Terre.

Formats de position

Systèmes géodésiques

WAAS et DGPS

Qu'est-ce que 'WAAS' ?

WAAS 'Wide Area Augmentation System' est un projet fondé par la F.A.A. afin d'améliorer l'intégrité globale du signal GPS. C'est un système basé sur l'espace, qui diffuse des informations d'intégrité et des données de correction, déterminées par des stations de référence au sol (voir DGPS ci-dessous). Actuellement, le système est encore en cours de développement, dans le but de fournir des signaux fiables pour une précision de 7 mètres (21-22 pieds), à la fois horizontalement et verticalement, dans 95 % des cas. Les tests actuels ont montré que la précision réelle est de l'ordre de 2 à 3 mètres. Pour informations complémentaires, visitez le site : http://gps.faa.gov/Programs/WAAS/waas.htm.

Qu'est-ce que le GPS Différentiel 'DGPS' ?

Les gouvernements des USA et du Canada (entre autres) ont établi des stations GPS différentielles (DGPS) pour émettre des signaux de correction. Elles sont opérationnelles dans les zones côtières et sur de nombreux systèmes fluviaux navigables. Le système DGPS est disponible gratuitement.

Outre le fait de compenser les erreurs de positionnement, ces signaux de correction peuvent aussi corriger la détérioration délibérée de la précision GPS, par le Ministère de la Défense des USA, en vertu du programme de la Disponibilité Sélective.

Reportez-vous au site Internet des garde-côtes américains : http://www.navcen.uscg.gov/ pour connaître la position et l'état des différents sites différentiels. L'utilisation du système DGPS nécessite un équipement supplémentaire.

Les formats d'interface sont sélectionnés à la page Réglage de l'interface 'Interface Setup', voir page 48 de ce manuel. Les lignes d'entrée/sortie du GPSmap 76C sont compatibles RS-232, permettant une interface facile avec une large gamme d'appareils externes, comprenant les PC, les récepteurs de balises différentiels, les pilotes automatiques de la marine et/ou un second récepteur GPS.

Le format d'interface NMEA 0183 version 3.01 est le format supporté par le GPSmap 76C, il permet à l'appareil de piloter jusqu'à trois appareils NMEA.

Phrases approuvées NMEA 0183 Version 3.01 :

GPGGA, GPGLL, GPGSA, GPGSV, GPRMB, GPRMC, GPRTE, GPVTG, GPWPL, GPBOD

Phrases de propriété Garmin :

PGRME (erreur estimée), PGRMM (chaîne système géodésique), PGRMZ (altitude), PSLIB (contrôle récepteur balise).

Les corrections DGPS (GPS Différentiel) sont acceptées au format RTCM SC-104 version 2.0, via la ligne Entrée données 'Data In'. Le GBR 21 de Garmin est le récepteur de balises recommandé avec le GPSmap 76C. Les récepteurs de balises qui possèdent le format RTCM

correct peuvent être utilisés, mais il se peut qu'ils n'affichent pas l'état ou qu'ils ne permettent pas d'accorder le récepteur depuis l'appareil GPS.

Le câble d'interface USB, fourni avec cet appareil, permet de connecter le GPSmap 76C au port USB d'un PC.

Schéma de câblage d'interface

Vue de la prise pour alimentation et données

Index

A

Accessoires 68

Activer une route. 42

Afficher la carte seule 10

Afficher les champs de données.....10

Aller à 'Go To' 5, 23

Appareil, caractéristiques. 3

Avertissements. iv-vi

C

Câblage, schéma (interface) 81

Carte, affichage 8

Carte, échelle. 9

Carte, éléments. 9

Champs de données.....11, 15, 45, 46

Données, champs 11, 18, 45, 46

Champs de données, définitions......72

Charger des données de carte 77

Coller au réseau routier 52

Compas, anneau. 14

D

Décalage horaire 56, 78

Déplacer un waypoint de route......20

Détails cartographiques 52

E

Enregistrement du tracé 36

Épaves et obstacles 31

Explorer la carte 18

F

Flèche d'exploration 9

G

GPS Différentiel (DGPS) 61-62

Grands chiffres 16

H

Heure, formats 56

Homme à la mer 18

I

Initialisation 4

J

Jeux 64-67

L

Logiciel, version 47

M

MapSource, données 8, 79

Orienter la carte 52

P

Page Autoroute 46

Page Calculateur de voyage 16

Page Calculatrice 60

Page Calendrier 59

Page Carte 8

Page Carte, explorer 9

Page Carte, options 10

Page Chasse et pêche 63

Page Chronomètre 61

Page Compas 14

Page Marquer un waypoint 17

Page Menu principal 6, 35

Page Satellites 4

Page Soleil et lune 62

Page Traces 36

Piles, indicateur de charge. 7

Piles, mode économique. 47

Piles, types 47

Pointeur de route 15 Position, formats 57, 79 Position, marquer 17-18 Précautions. iv-vi Précision, circa. 9 Proches waypoints, villes, sorties.....21 Projeter un point 20 Proximate, waypoint 58

R

Réglage affichage 48 Réglage carte 51 Réglage date et heure. 56,78 Réglage direction 57 Réglage Geocache 55 Réglage interface. 48 Réglage navigation maritime 55 Réglage ordre des pages 48 Réglage page d'accueil 57 Réglage routage 54 Réglage système 47 Réglage tonalités 50 Réglage trace 36 Réinitialiser la page Voyage. 16 Relèvement, pointeur 14 Retour 'TracBack' 37 Rétro-éclairage, allumer/éteindre .7, 48 Rétro-éclairage, temporisation.....7, 48 Réveil 60 Routes 41-45 Routes, copier 45 Routes, créer 41

Routes, éditeur 45 Routes, inverser 43 Routes, naviguer 45 Routes, supprimer 45

S

Sauvegarder le trace 37 Sélectionner une page 2 Services aux sorties d'autoroutes....29 Services maritimes. 31 Sorties d'autoroutes 29 Sorties proches 29 Spécifications 70 Symboles de waypoints 17 Symboles de waypoints personnels...17 Symboles, barre d'état 7 Système GPS 4 Systèmes géodésiques. 56, 79

T

Texte, taille. 53 Touches, fonctions. 2 Trace en haut. 8, 52 Trace, sauvegarder 37 Trouver des adresses 32 Trouver des centres d'intérêt 36 Trouver des points Geocache 29 Trouver des intersections. 35 Trouver des sorties d'autoroutes 33 Trouver des villes. 34 Trouver des waypoints. 38 TU, décalage. 56, 77

U

Unités de mesure. 56

V

Villes proches 28, Villes, par le nom 28, Vitesse moyenne totale 16, Voir les waypoints de la route....41, 45, Voyage, temps. 16

Zones horaires. 56, Zoom automatique 52, Zoom avant/arrière 2,9

Garantie limitée

Ce produit Garmin est garanti, pièces et main-d'œuvre, pendant un an à partir de sa date d'achat. Pendant cette période, Garmin pourra à son choix réparer ou remplacer tout composant qui serait tombé en panne pendant une utilisation normale. Ces réparations ou remplacements seront effectués gratuitement pour le client (pièces ou main-d'œuvre). Le client supportera néanmoins les coûts de transport. Cette garantie ne couvre pas les dommages causés par accident, utilisation anormale ou excessive, consécutifs à modification non autorisée ou réparation.

LES GARANTIES ET REMÈDES EXPOSÉS ICI SONT EXCLUSIFS DE TOUTE AUTRE GARANTIE OU CONDITION EXPLICITE OU IMPLICITE OU LÉGALE, Y COMPRIS TOUTES LES RESPONSABILITÉS DÉCOULANT DE GARANTIES OU CONDITIONS D'ADAPTATION À LA COMMERCIALISATION OU À UN USAGE PARTICULIER, OU DE CONFORMITÉ À UNE RÉGLEMENTATION PARTICULIÈRE OU AUTRES. CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX SPÉCIFIQUES QUI PEUVENT VARIER D'UN ÉTAT À L'AUTRE.

GARMIN NE POURRA EN AUCUN CAS ÊTRE TENU RESPONSABLE POUR TOUS LES DOMMAGES ACCESSOIRES, PARTICULIERS, INDIRECTS, CONSÉCUTIFS, QU'ILS RÉSULTENT DE L'UTILISATION, DE LA MAUVAISE UTILISATION, OU DE L'INCAPACITÉ D'UTILISER CE PRODUIT, OU DE DÉFAUTS DE CE PRODUIT. Certains états ne permettant pas l'exclusion des dommages accessoires ou consécutifs, les limitations ci-dessus peuvent ne pas s'appliquer à votre cas.

Garmin conserve le droit exclusif de réparer ou de remplacer l'appareil ou le logiciel ou d'offrir le remboursement total du prix d'achat, à sa seule discrétion. UN TEL DÉDOMMAGEMENT SERA VOTRE SEUL ET UNIQUE DÉDOMMAGEMENT POUR TOUTE ACTION EN GARANTIE.

Pour activer la garantie, contactez votre revendeur local agréé par Garmin. Ou appelez le service Clients de Garmin, à l'un des numéros figurant ci-contre, afin d'obtenir les instructions d'envoi et un numéro de retour. L'appareil doit être correctement emballé et le numéro de retour indiqué clairement à l'extérieur de l'emballage. L'appareil doit ensuite être expédié en port payé, à l'un des centres de garantie de Garmin. Une copie de la facture d'origine doit être jointe comme preuve de l'achat, pour toute réparation sous garantie.

Les confirmations d'enchères en ligne ne sont pas acceptées pour la vérification de garantie. Pour obtenir la garantie, l'original ou une copie de la facture provenant du vendeur d'origine est nécessaire. Garmin ne remplacera pas les composants manquants dans tout colis acheté via des enchères en ligne.

Pour obtenir les dernières mises à jour des logiciels (sauf données cartographiques) durant la vie de vos produits Garmin, visitez le site Internet de Garmin: www.garmin.com.

GARMIN

© Copyright 2004 Garmin Ltd. ou ses filiales
