Caractéristiques	Détails
Taille de l'écran	34 pouces
Type de panneau	VA (Vertical Alignment)
Résolution	3440 x 1440 pixels
Rapport d'aspect	21:9
Fréquence de rafraîchissement	100 Hz
Temps de réponse	4 ms (gris à gris)
Luminosité	300 cd/m²
Contraste	3000:1
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, DisplayPort, USB
Hauteur réglable	Oui
Inclinaison	Oui
Consommation d'énergie	50 W (en utilisation)
Normes de sécurité	CE, RoHS
Garantie	2 ans

FOIRE AUX QUESTIONS - U34E2M AOC

Comment connecter mon moniteur AOC U34E2M à mon ordinateur ?

Vous pouvez connecter votre AOC U34E2M à votre ordinateur en utilisant un câble HDMI ou DisplayPort. Assurez-vous que votre ordinateur est éteint avant de brancher le câble.

Quel est le taux de rafraîchissement du moniteur AOC U34E2M ?

Le moniteur AOC U34E2M a un taux de rafraîchissement de 100 Hz, ce qui permet une expérience de jeu fluide.

Comment ajuster la luminosité et le contraste de mon AOC U34E2M ?

Vous pouvez ajuster la luminosité et le contraste via le menu OSD (On-Screen Display). Appuyez sur le bouton Menu sur le moniteur, puis naviguez jusqu'aux paramètres d'image.

Mon moniteur AOC U34E2M ne s'allume pas, que faire ?

Vérifiez si le moniteur est bien branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est correctement connecté et que l'interrupteur d'alimentation est activé.

Comment activer le mode PIP (Picture-in-Picture) sur le AOC U34E2M ?

Pour activer le mode PIP, accédez au menu OSD, sélectionnez l'option PIP et suivez les instructions pour configurer la source et la position de l'image secondaire.

Le moniteur AOC U34E2M émet des bruits étranges, est-ce normal ?

Des bruits tels que des bourdonnements peuvent être normaux en raison de l'alimentation électrique. Toutefois, si le bruit est fort ou s'accompagne de problèmes d'affichage, contactez le support technique.

Comment réinitialiser les paramètres par défaut de mon AOC U34E2M ?

Pour réinitialiser les paramètres par défaut, allez dans le menu OSD, sélectionnez 'Réinitialiser' et confirmez votre choix.

Mon AOC U34E2M affiche des couleurs incorrectes, comment corriger cela ?

Vérifiez les paramètres d'affichage dans le menu OSD. Vous pouvez également essayer de réinitialiser les paramètres d'image ou de calibrer le moniteur en utilisant un logiciel de calibration.

Quelle est la résolution maximale du moniteur AOC U34E2M ?

La résolution maximale du moniteur AOC U34E2M est de 3440 x 1440 pixels (UWQHD).

Comment mettre à jour le firmware de mon AOC U34E2M ?

Pour mettre à jour le firmware, visitez le site Web d'AOC, téléchargez le dernier firmware pour votre modèle et suivez les instructions fournies.

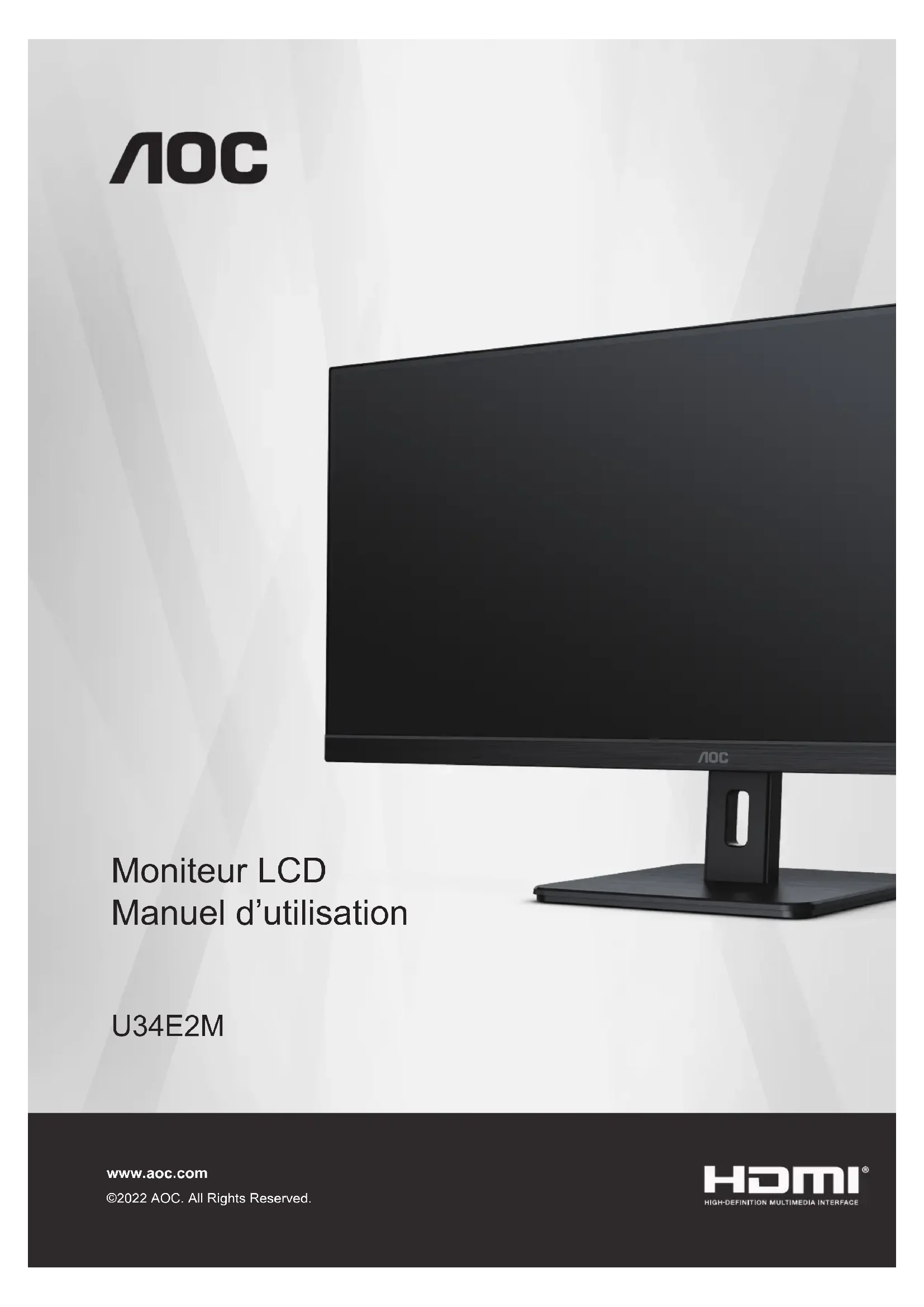

MODE D'EMPLOI U34E2M AOC

Un AVERTISSEMENT indique soit des dommages potentiels pour le matériel, soit un risque de perte de données, et vous recommande une procédure pour éviter le problème. MISE EN GARDE : Les MISES EN GARDE signalent des risques corporels potentiels et vous indiquent comment éviter les problèmes. Certaines mises en garde peuvent apparaître sous différentes formes et ne pas être accompagnées d’un icône. Dans ce cas, la présentation spécique de la mise en garde est rendue obligatoire par l’autorité réglementaire.2 Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d’une che munie d’une borne terre, c’est-à-dire une che comportant une troisième broche pour la mise à la terre. Pour des raisons de sécurité, cette che ne s’insère que dans une prise avec terre. Si votre prise n’est pas compatible avec les ches à trois broches, faites appel à un électricien pour l’installation d’une prise correcte, ou utilisez un adaptateur an de connecter votre appareil à la terre en sécurité. Ne vous privez pas la protection apportée par la mise à la terre. Débranchez l’appareil en cas d’orage ou lorsqu’il ne doit pas être utilisé pendant une longue période. Ceci protégera le moniteur contre les dommages liés aux surtensions. Ne surchargez pas les fils d’alimentation ou les rallonges. Une surcharge peut engendrer un incendie ou une électrocution. An d’assurer une utilisation satisfaisante, utilisez uniquement le moniteur avec des ordinateurs homologués UL qui ont les réceptacles appropriés congurés de manière adéquate et qui mentionnent une utilisation entre 100 et 240V CA, Min. 5A. La prise de courant doit être installée près de l’appareil et être facile d’accès.3 Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil. Tout montage de l’appareil doit suivre les instructions du fabriquant et il faut utiliser des accessoires de montage recommandés par le fabriquant. Un appareil sur un meuble roulant doit être déplacé avec soin. N’insérez jamais des objets dans les fentes du boîtier du moniteur. Cela risquerait de causer un court-circuit et poser un risque d’incendie et/ou d’électrocution. Ne renversez jamais de liquides sur le moniteur. Ne posez jamais la face avant de l’appareil sur le sol. Si vous montez le moniteur sur un mur ou une étagère, utilisez le kit de montage agréé par le constructeur et suivez les instructions du kit. Laissez de l’espace autour du moniteur comme indiqué ci-dessous. Sinon, la circulation d’air peut être insufsante et causer une surchauffe, ce qui peut provoquer un incendie ou endommager le moniteur. Pour éviter d’éventuels dommages, par exemple le décollement du panneau de l’écran, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés. Si un angle d’inclinaison de plus de -5 degrés est utilisé, les dommages causés au moniteur ne seront pas couverts par la garantie. Voir ci-dessous pour les zones de ventilation recommandées autour du moniteur lorsque le moniteur est installé sur un mur ou sur un support : Installé avec la base Installed with stand 12 pouces 30cm 4 pouces 10cm 4 pouces 10cm 4 pouces 10cm Laissez au moins cet espace autour de l’appareil4 Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d’un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l’eau n’entre pas dans l’appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l’écran. Débranchez le cordon d’alimentation avant de nettoyer l’appareil.5 Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à d’importantes vibrations ni à des impacts pendant l’utilisation. Ne pas cogner ni faire tomber le moniteur pendant l’utilisation ou le transport.6 Réglages Contenu de la boîte Quick Start Warranty card Stand Base

Power Cable DP Cable HDMI Cable Tous les câbles de signal (DP, HDMI) ne sont pas fournis pour tous les pays et territoires. Vériez auprès de votre revendeur local ou un bureau local de AOC.7 Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Placez le moniteur sur une face douce et molle pour éviter de le rayer. Réglage : Retirer :8 Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous :

-5° 23° REMARQUE : Ne touchez pas l’écran LCD lorsque vous changez l’angle. Ceci pourrait provoquer des dommages ou abîmer l’écran LCD. Avertissement

1. Pour éviter d’éventuels dommages à l’écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit

pas incliné vers le bas de plus de -5 degrés.

2. N’appuyez pas sur l’écran lorsque vous ajustez l’angle du moniteur. Tenez toujours par le boîtier.9

Connexion du moniteur Branchement des câbles à l’arrière du moniteur et:

1. Branchez fermement le cordon d'alimentation à l'arrière de l'écran.

2. Mettez votre ordinateur hors tension et débranchez son câble d’alimentation.

3. Connectez le câble de signal de l'écran au connecteur vidéo situé à l'arrière de votre ordinateur.

4. Insérez le câble d'alimentation de votre ordinateur et de l'écran dans une prise secteur proche.

5. Allumez votre ordinateur et votre écran.

Si votre moniteur afche une image, l’installation est terminée. Si aucune image n’est visible, voir la section Dépannage. An de protéger votre équipement, éteignez toujours l’ordinateur et le moniteur LCD avant de faire les branchements.10 Wall Mounting Preparing to Install An Optional Wall Mounting Arm. Ce moniteur peut être xé au mur avec un bras de xation que vous achetez séparément. Coupez l’alimentation avant de réaliser cette procédure. Suivez ces étapes:

2. Suivez les instructions du constructeur relatives au montage du bras de xation au mur.

3. Placez le bras de xation au mur à l’arrière du moniteur. Alignez les trous du bras avec les trous situés à l’arrière du moniteur.

4. Insérez les 4 vis dans les trous et serrez-les.

5. Reconnectez les câbles. Veuillez vous reporter au manuel de l’utilisateur qui accompagne le bras de montage mural

optionnel pour les instructions concernant la xation sur le mur. Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérier auprès de votre revendeur ou du département ofciel de AOC. -5° 0° 90°

• La conception de l’écran peut varier par rapport aux illustrations. Avertissement

1. Pour éviter d’éventuels dommages à l’écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit

pas incliné vers le bas de plus de -5 degrés.

2. N’appuyez pas sur l’écran lorsque vous ajustez l’angle du moniteur. Tenez toujours par le boîtier.11

Fonction Adaptive-Sync

1. La Fonction Adaptive-Sync fonctionne avec DP/HDMI

2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en

1 Source/Quitter 2 Clear Vision/< 3 Volume//> 4 Menu/Entrer 5 Marche-arrêt commutateur Appuyez sur la touche d’alimentation pour allumer / éteindre le moniteur. Menu / Sélectionner Activez le menu OSD ou la conrmation du réglage de la fonction. Volume / augmentation Lorsque le menu OSD est fermé, appuyez sur la touche “>” pour ouvrir la barre de réglage du volume et appuyez sur la touche “<” ou “>” pour régler le volume de sortie du casque. Commutation / sortie de source Lorsque le menu OSD est désactivé, appuyez sur cette touche pour activer la fonction de changement de source de signal, appuyez sur cette touche en continu pour sélectionner la source de signal afchée dans la barre d’informations et appuyez sur la touche de menu pour régler la source de signal sélectionnée. Lorsque le menu OSD est actif, ce bouton agit comme une touche de sortie (pour quitter le menu OSD)13 Clear Vision

1. Lorsque le menu OSD est fermé, appuyez sur le bouton «< » pour activer Clear Vision.

2. Utilisez les boutons «< » ou «> » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par

défaut est toujours « off » (Éteint).

3. Appuyez et maintenez la touche «< » pendant 5 secondes pour activer la Clear Vision Demo, et un message « Clear

Vision Demo : activé » sera afché sur l’écran pendant une durée de 5 secondes. Appuyez et maintenez le bouton «< » pendant 5 secondes, Clear Vision Demo s’éteindra. La fonction Clear Vision offre la meilleure expérience de visionnement d’image en convertissant les images basse résolution et oues en des images claires et vives. Clear Vision Arrêt Adjust the Clear Vision Faible Moyen Fort Clear Vision Démo éteint ou allumé Désactive ou active Démo14 OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Luminance Color Setup Picture Boost OSD Setup ExitExtra Contrast 50 Brightness 80 Eco mode Standard Gamma Gamma1 DCR Off HDR Mode Off PIP Setting PIP Game Setting

1. Appuyez sur le bouton MENU pour ouvrir la fenêtre du menu OSD.

2. Appuyez sur ou pour naviguer les fonctions. Une fois que la fonction désirée est en surbrillance, appuyez sur le

bouton MENU pour l’activer. S’il y a un sous-menu, appuyez ou pour parcourir les fonctions du sous-menu.

3. Appuyez sur ou pour changer le réglage de la fonction sélectionnée. Appuyez sur AUTO pour quitter. Si

vous voulez régler d’autres fonctions, répétez les étapes 2-3.

4. Fonction de verrouillage OSD : Pour verrouiller OSD, appuyez et maintenez le bouton MENU pendant que le

moniteur est éteint, puis appuyez sur le bouton d’alimentation pour allumer le moniteur. Pour déverrouiller l’OSD - appuyez et maintenez le bouton MENU pendant que le moniteur est éteint, puis appuyez sur le bouton d’alimentation pour allumer le moniteur. Remarques :

1. Si l’appareil a seulement une source d’entrée, l’élément « Sélection de l’entrée » est désactivé.

2. Si la taille de l’écran du produit est 4:3 ou que la résolution du signal d’entrée est la résolution native, l’élément « Rapport de l’image » est désactivé.) 3. Une des fonctions DCR, Ampl. Couleurs et Ampl. Image est activée ; les trois autres fonctions sont donc désactivées.15 Luminance Luminance Color Setup Picture Boost OSD Setup ExitExtra Contrast 50 Brightness 80 Eco mode Standard Gamma Gamma1 DCR Off HDR Mode Off PIP Setting PIP Game Setting Contrast (Con- traste) 0-100 Contraste du registre numérique. Brightness (Lu- minosité) 0-100 Réglage du rétroéclairage Eco mode (Mode Eco) Standard Mode Standard Text (Texte) Mode Texte Internet Mode Internet Game (Jeux) Mode Jeux Movie (Film) Mode Film Sports Mode Sports Reading (Lecture) Mode Lecture Uniformity Mode Uniformity Gamma Gamma1 Régler sur Gamma 1 Gamma2 Régler sur Gamma 2 Gamma3 Régler sur Gamma 3 DCR Off (Arrêt) Désactiver le rapport dynamique de contraste On (Marche) Activer le rapport dynamique de contraste HDR Mode Off (Arrêt) Adjust HDR Mode HDR Picture (HDR Image) HDR Movie (HDR Film) HDR Game (HDR Jeu) Remarque: Lorsque “Mode HDR” est réglé sur un état non désactivé, les éléments “Contraste”, “Mode scène de luminosité” et “Gamma” ne peuvent pas être ajustés.16 Color Setup (Réglage de la couleur) Luminance Red 50 Green 50 Blue 50DCB Demo Off Color Temp. Warm DCB Mode Off Color Setup Picture Boost OSD Setup ExitExtraPIP Setting PIP Game Setting LowBlue Mode Off Color Temp. (Temp. couleur) Warm (Chaud) Utiliser la température des couleurs Chaud de EEPROM. Normal Utiliser la température des couleurs Nor- mal de EEPROM. Cool (Froid) Utiliser la température des couleurs Froid de EEPROM. sRGB Utiliser la température des couleurs SRGB de EEPROM. User (Utilisateur) Restaurer la température des couleurs Froid de EEPROM. DCB Mode (Mode DCB) Full Enhance (Amél. max) Désactiver ou active le mode Amél. max Nature Skin (Peau naturelle) Désactiver ou activer le mode Peau natu- relle Green Field (Champ vert) Désactiver ou activer le mode Champ vert Sky-blue (Bleu ciel) Désactiver ou activer le mode Bleu ciel AutoDetect (Au- toDétection) Désactiver ou active le mode AutoDétec- tion OFF (ARRÊT) Disable DCB Mode DCB Demo (Démo DCB) ON (MARCHE)/ OFF (ARRÊT) Désactiver ou activer Démo Red (Rouge) 0-100 Gain Rouge du Registre Numérique. Green (Vert) 0-100 Gain Vert du Registre Numérique. Blue (Bleu) 0-100 Gain Bleu du Registre Numérique. LowBlue Mode(Mode Faible lumière bleue) Désactivé / Multimédia / Internet / Bureau / Lecture Réduisez l’onde de lumière bleue en contrôlant la température des couleurs Remarque: Lorsque “Mode HDR” sous “Luminosité” est réglé sur un état non désactivé, tous les éléments sous “Paramètres de couleur” ne peuvent pas être ajustés.17 Picture Boost (Amél. image) Luminance Brightness 50 Contrast 50 H. Position 0

tion V) 0-100 Ajuster la position verticale de l’image Remarque : Régler la luminosité, le contraste et la position de Image brillante pour une image parfaite.18 OSD Setup (Réglage OSD) ExitExtra Luminance Color Setup H. Position 50

0-100 Régler la position verticale du menu OSD. Transparence 0-100 Régler l’OSD Break Reminder (Rappel de pause) marche ou arrêt Rappel de pause si l’utilisateur travaille continuelle- ment pendant plus d’1 heure19 PIP Setting ExitExtra Luminance Color Setup Size Position PIP Off Main Source Swap Off Picture Boost Sub Source HDMI1 Audio PIP Setting PIP Game Setting OSD Setup HDMI2 Small Off Right-Up PIP Off (ARRÊT) / PIP / PBP OFF(ARRÊT) Source princip. Suivre le contenu Sélection d’entrée HDMI1 Source second. Suivre le contenu Sélection d’entrée DP Taille Petite/Grande/Position Petite Position Droit-haut/Droit-bas/Gauche-bas/ Gauche-haut Droit-haut Audio On (MARCHE)/Off (ARRÊT) OFF(ARRÊT) Inver. Swap the screen source. Reportez-vous au tableau ci-dessous pour connaître la compatibilité de la source d’entrée principale/secondaire. Secondaire Principale HDMI1 HDMI2 DP

DP V V V *Les ajustements PxP lies à la couleur ne peuvent être effectués que par le principal, et le secondaire n’est pas pris en charge. Le principal et le secondaire presentment donc des couleurs différentes.20 Game Setting (Réglage jeux) ExitExtra Luminance Color Setup Game Mode Off Shadow Control Picture Boost Low Input Lag On OSD Setup PIP Setting PIP Game Setting

Adaptive-Sync Off Game Mode (Mode Jeux) Off (arrêt) Pas d’optimisation par jeu d’image intelligente. FPS Pour jouer des jeux en FPS (rst Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs. RTS Pour jouer des jeux RTS (Real Time Strategy = stratégie en temps réel) Améliore la qualité de l’image. Racing (Course) Pour jouer des jeux de course, permet un temps de réponse plus rapide et une plus grande saturation des couleurs. Gamer 1 (Joueur 1) Réglages préférentiels de l’utilisateur enregistrés sous Joueur 1. Gamer 2 (Joueur 1) Réglages préférentiels de l’utilisateur enregistrés sous Joueur 2. Gamer 3 (Joueur 1) Réglages préférentiels de l’utilisateur enregistrés sous Joueur 3. Shadow Control (Con- trôle des ombres) 0-100 La valeur pas défaut du contrôle des ombres est 50, l’utilisateur peut régler de 50 à 100 ou à 0 pour aug- menter le contraste an d’obtenir une image plus nette.

Si l’image est trop sombre pour voir clairement les détails, le régler de 50 à 100 pour une image claire.

Si l’image est trop blanche pour voir clairement les détails, le régler de 50 à 0 pour une image claire. Low input Lag (Décal- age d’entrée réduit) On (Marche) / Off (Arrêt) Désactive la mémoire tampon d’images pour diminuer le décalage d’entrée Game Color (Couleur jeu) 0-20 Couleur Jeux propose un niveau de 0 à 20 pour régler la saturation an d’obtenir une meilleure image Point d’ajustement On (Marche) / Off (Arrêt) La fonction « Point d’ajustement » place un indicateur de visée au centre de l’écran pour aider les joueurs à jouer à des jeux de tir à la première personne (FPS) avec une visée exacte et précise. Overdrive Off (Arrêt)

Weak (Faible)/ Medium (Moyen)/ Strong (Fort)/ Boost (Aug- menter) Régler le temps de réponse. Adaptive-Sync On (Marche) / Off (Arrêt) Désactive ou active Adaptive-Sync. Frame Counter (Compteur trames) Off (Arrêt)/Droit-haut/ Droit-bas/Gauche- bas/Gauche-haut Afche la fréquence V sur l’angle sélectionné. MBR 0 ~ 20 La fonction « Point d’ajustement » place un indicateur de visée au centre de l’écran pour aider les joueurs à jouer à des jeux de tir à la première personne (FPS) avec une visée exacte et précise. Remarque: Lorsque le “Mode HDR” sous “Luminosité” est réglé sur un état non désactivé, les éléments “Mode de jeu”, “Contrôle du champ sombre” et “Tonalité du jeu” sous “Paramètres du jeu” ne peuvent pas être ajustés.21 Extra Picture Boost OSD SetupExit Luminance Color Setup Image Ratio Wide Input Select Auto Off Timer 00 DDC/CI Yes Reset No Resolution : 3440(H)X1440(V) H. Frequency : 89 KHz

V. Frequency : 60 Hz

Extra PIP Setting PIP Game Setting Input Select (Sélection de l’entrée) Auto/HDMI1/HDMI2/DP Sélectionner la Source du sig- nal comme entrée Off Timer (Programma- teur arrêt) 0-24 hrs Sélectionner l’heure d’arrêt CC. Image Ratio (Format de l’image) Large / 4:3 / 1:1 / Movie1 (Film1) / Movie2 (Film2) Sélectionner le format de l’im- age pour l’afchage. DDC/CI Yes (Oui)/No (Non) Activer ou désactiver le support DDC/CI. Reset (Réinitialiser) Oui ou non Réinitialiser le menu aux réglages par défaut22 Exit (Quitter) Exit Luminance Color Setup Picture Boost OSD Setup ExtraPIP Setting PIP Game Setting Exit (Quitter) Quitter le menu OSD23 Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Actif-Arrêt Orange24 Dépannage Problème & Question Solutions possibles Le voyant DEL d’alimentation est éteint Assurez-vous que le bouton d’alimentation est en position Marche et que le cordon d’alimentation est connecté correctement à une prise électrique avec terre et au moniteur. Aucune image n’apparaît sur l’écran. Est-ce que le cordon d’alimentation est correctement branché ? Vériez le branchement du cordon d’alimentation et la source. Est-ce que le câble est correctement branché ? (Branché à l’aide d’un câble HDMI) vériez la connexion du câble HDMI (Branché à l’aide d’un câble DP) vériez la connexion du câble DP

• L’entrée D-SUB/HDMI/DP n’est pas disponible sur tous les modèles. Si l’appareil est allumé, relancer l’ordinateur pour voir l’écran initial (l’écran d’ouverture de session), qui peut être vu. Si l’écran initial (l’écran d’ouverture de session) apparaît, démarrez l’ordinateur dans le mode applicable (le mode sécurisé pour Windows 7/8/10) puis changez la fréquence de la carte vidéo. (Consulter le Réglage de la résolution optimale) Si l’écran initial (l’écran d’ouverture de session) n’apparaît pas, contactez le Centre de services ou votre revendeur. Pouvez-vous voir “Saisie non supportée” à l’écran ? Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur. Ajustez la résolution maximale et la fréquence applicable du moniteur. Assurez-vous que les pilotes du moniteur AOC sont installés. L’image est oue, elle a un problème d’ombre Réglez les contrôles du Contraste et de la Luminosité. Appuyez pour auto-régler. Assurez-vous de ne pas utiliser une rallonge ou un boîtier d’interrupteurs. Nous vous recommandons de brancher le moniteur directement au connecteur sortie de la carte vidéo situé à l’arrière. L’image saute, effet de vagues ou d’ondes visible sur l’écran Déplacez les appareils électriques qui peuvent provoquer des interférences électriques le plus loin possible du moniteur . Utilisez le taux de rafraîchissement maximum que votre moniteur est capable de supporter avec la résolution que vous utilisez. Le moniteur est bloqué en mode Veille L’interrupteur d’alimentation de l’ordinateur doit être en position Marche. La carte vidéo de l’ordinateur doit être insérée fermement dans son emplacement. Assurez-vous que le câble vidéo du moniteur est connecté correctement à l’ordinateur. Vériez le câble vidéo du moniteur et assurez-vous qu’aucune broche n’est tordue. Assurez-vous que votre ordinateur fonctionne en pressant la touche VERR MAJ sur le clavier et en vériant la DEL de cette touche. La DEL doit s’allumer ou s’éteindre lorsque vous pressez la touche VERR MAJ. Il manque une des couleurs primaires (ROUGE,VERT, ou BLEU) Vériez le câble vidéo du moniteur et assurez-vous qu’aucune broche n’est tordue. Assurez-vous que le câble vidéo du moniteur est connecté correctement à l’ordinateur. L'image n'est pas centrée ou elle n'est pas dimensionnée correctement Réglez la Position H et la Position V ou appuyez sur le bouton de raccourci (Alimentation/AUTO) Défaut des couleurs sur l’image (le blanc n’apparaît pas blanc) Réglez la couleur RVB ou sélectionnez la température de la couleur. Perturbations horizontales ou verticales à l’écran Utilisez le mode arrêt de Windows 7/8/10 pour ajuster HORLOGE et PHASE. Appuyez sur faire un auto-ajustement.25 Spécifications Caractéristiques générales Panneau Nom du modèle U34E2M Système de fonctionnement Couleur TFT LCD Taille de l’image visible 86,7cm diagonale Taille des pixels 0,2325mm(H) × 0,2325mm(V) Vidéo Interface HDMI & Interface DP Couleurs d’afchage 16,7M de couleurs Autres Limites de balayage horizontal 30k-120kHz Taille d’écran horizontale (maximum) 799,8mm Limites de balayage vertical 48-75Hz Taille d’écran verticale(maximum) 334,8mm Résolution optimale préréglée 3440x1440@60Hz Max resolution 3440x1440@100Hz Plug & Play VESA DDC2B/CI Connecteurs d’entrée HDMI/DP Source d’alimentation 100-240V~, 50/60Hz,1.5A Consommation électrique Standard (luminosité et contraste par défaut) 35W Max. (luminosité = 100, contraste =100) ≤ 60W Mode Veille ≤0,5 W Caractéristiques physiques Type de connecteur HDMIx2/DP/ Sortie casque Type de câble de signal Détachable Environnemental Température Utilisation 0° à 40° Non utilisation -25° à 55° Humidité Utilisation 10% à 85% (sans condensation) Non utilisation 5% à 93% (sans condensation) Altitude Utilisation 0 à 5000 m (0 à 16404 pieds) Non utilisation 0 à 12192 m (0 à 40000 pieds )26 Modes d’affichage préréglés

1. Données TMDS 2+ 9. TMDS données 0- 17. DDC/CEC Masse

Détection connexion à chaud

4. Données TMDS 1+ 12. Horloge TMDS-

5. Ecran données TMDS 1 13. CEC

6. TMDS données 1- 14.

Réservé (pas connecté sur appareil)

7. Données TMDS 0+ 15. SCL

8. Ecran Données TMDS 0

SDA Câble de signal d’afchage couleur à 20 broches Broche No. Nom du signal Broche No. Nom du signal 1 ML_Lane 3 (n) 11 TERRE 2 TERRE 12 ML_Lane 0 (p) 3 ML_Lane 3 (p) 13 CONFIG1 4 ML_Lane 2 (n) 14 CONFIG2 5 TERRE 15 AUX_CH(p) 6 ML_Lane 2 (p) 16 TERRE 7 ML_Lane 1 (n) 17 AUX_CH(n) 8 TERRE 18 Détection connexion à chaud 9 ML_Lane 1 (p) 19 Retour DP_PWR 10 ML_Lane 0 (n) 20 DP_PWR28 Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’afchage. Le DDC2B est un canal de données bidirectionnel basé sur le protocole I2C. L’hôte peut demander l’information EDID par l’intermédiaire du canal DDC2B.
