Présentation du produit réf. 25614 : avec contact inverseur et entrée horloge pour abaissement de tem- pérature (réglable de -3K à – 7K à l’aide du potentiomètre situé en haut à gauche, préréglage – 3K) réf. 25615 : avec contact à ouverture et inter- rupteur marche/arrêt réf. 25620 : avec contact inverseur réf. 25800 : avec contact à ouverture et voyant réf. 25805 : idem 25614 mais avec réglage de la consigne de température sous le couvercle réf. 25809 : avec contact à ouverture 1 Socle 2 Disque 3 Ergot de limitation d’échelle à détacher du socle du thermostat (sauf 25800 et 25809). Ils se trouvent dans les trous de fixation 4 Bouton 5 Couvercle 6 Emplacements pour ergots de limitation d’échelle Installation le thermostat d’ambiance doit être monté à environ 1,5 mètre du sol, sur un mur intérieur, à l’abri du rayonnement solaire direct et de toute perturbation thermique telle que lampe d’éclairage, téléviseur, tuyau de chauage, cheminée, télévision, courant d’air etc. Schéma de raccordement Veuillez respecter le schéma de raccordement qui se trouve à l’intérieur du couvercle

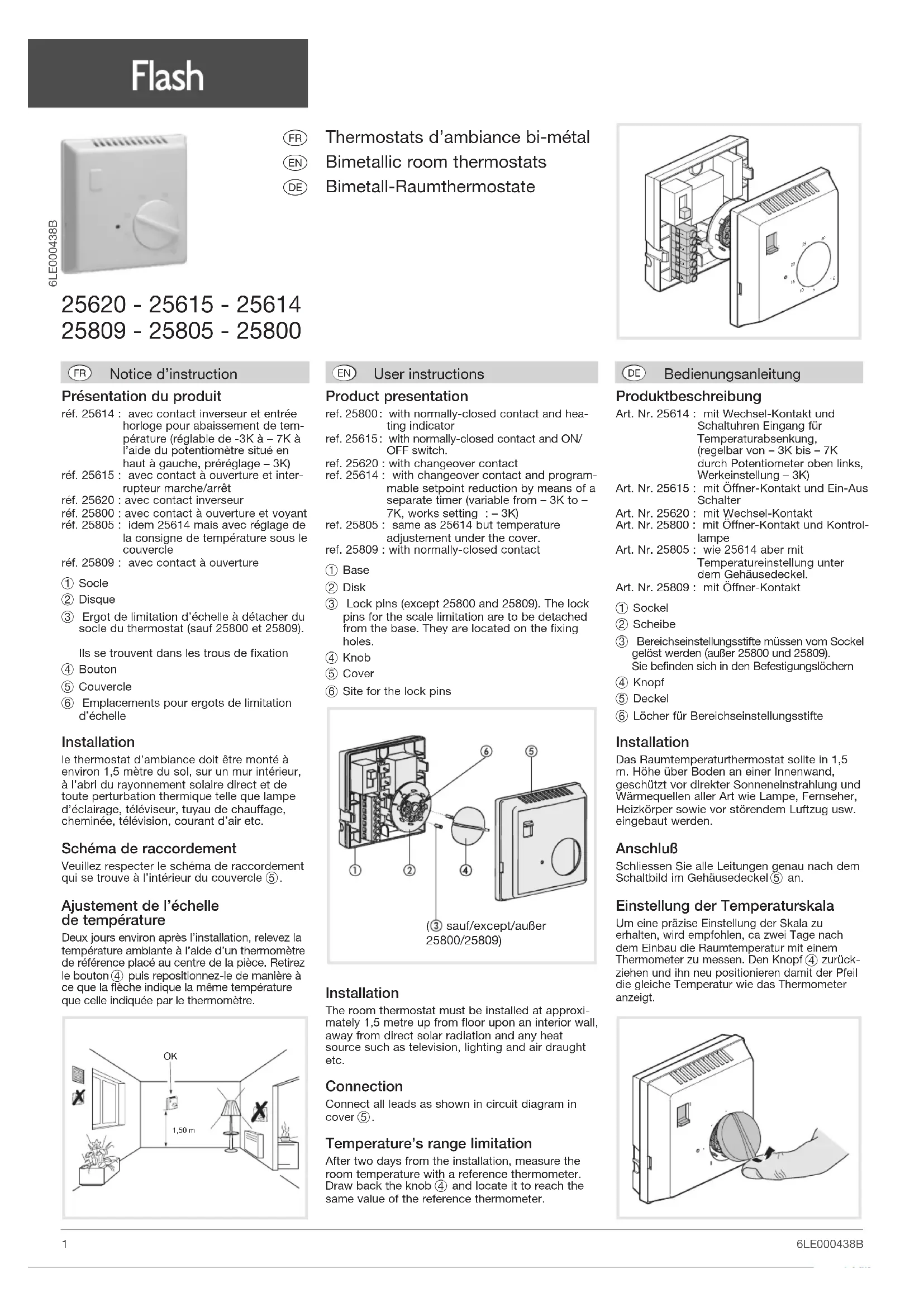

Thermostats d’ambiance bi-métal

Notice d’instruction

• Alimentation : 230 V

• Plage de réglage : + 5 °C à + 35 °C

• Diérentiel statique : 0,5K

• Pouvoir de coupure : contact à ouverture (chauage) : 10 (2) A 230V

contact à fermeture : 3 (1) A 230 V

• Classe de logiciel : pas de logiciel

• Classe d'isolation : II

• Degré de pollution 2

• Tension de choc : 4kV

• Tension et courant pour essais d'émission CEM : 230V

• Environnement - T° de fonctionnement : 0 °C à +45 °C - T° stockage : -10 °C à +65 °C - Indice de protection : IP 30 - Classe ecodesign : 1

• Produit indépendant pour montage en sailli ou en boite d'encastrement Technische Daten
