SPB315 - Commutateur HAGER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur HAGER SPB315, 3 pôles, 15A, 230V, type C
Utilisation	Destiné à la commande et à la protection des circuits électriques dans les installations domestiques et tertiaires.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état général. Remplacer en cas de défaillance.
Sécurité	Conforme aux normes de sécurité électrique en vigueur. Utiliser avec des protections appropriées.
Informations générales	Produit certifié, garantie constructeur, installation recommandée par un professionnel.

FOIRE AUX QUESTIONS - SPB315 HAGER

Quelles sont les dimensions du commutateur HAGER SPB315 ?

Les dimensions du HAGER SPB315 sont de 200 mm x 100 mm x 120 mm.

Comment installer le HAGER SPB315 ?

Pour installer le HAGER SPB315, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Que faire si le commutateur ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est correcte et que le disjoncteur n'est pas déclenché. Si le problème persiste, consultez un électricien.

Le HAGER SPB315 est-il compatible avec d'autres marques de matériel électrique ?

Oui, le HAGER SPB315 est conçu pour être compatible avec la plupart des équipements électriques standards, mais il est recommandé de vérifier les spécifications techniques pour garantir la compatibilité.

Comment résoudre un problème de connexion intermittente avec le HAGER SPB315 ?

Assurez-vous que toutes les connexions sont bien serrées et qu'il n'y a pas de fils endommagés. Si le problème persiste, contactez le support technique HAGER.

Quelle est la capacité maximale de courant du HAGER SPB315 ?

Le HAGER SPB315 a une capacité maximale de courant de 315 A.

Y a-t-il un moyen de réinitialiser le HAGER SPB315 ?

Pour réinitialiser le HAGER SPB315, coupez l'alimentation pendant quelques minutes, puis rallumez-le.

Où puis-je trouver le manuel d'utilisation du HAGER SPB315 ?

Le manuel d'utilisation du HAGER SPB315 est disponible sur le site officiel de HAGER, dans la section support ou documentation.

MODE D'EMPLOI SPB315 HAGER

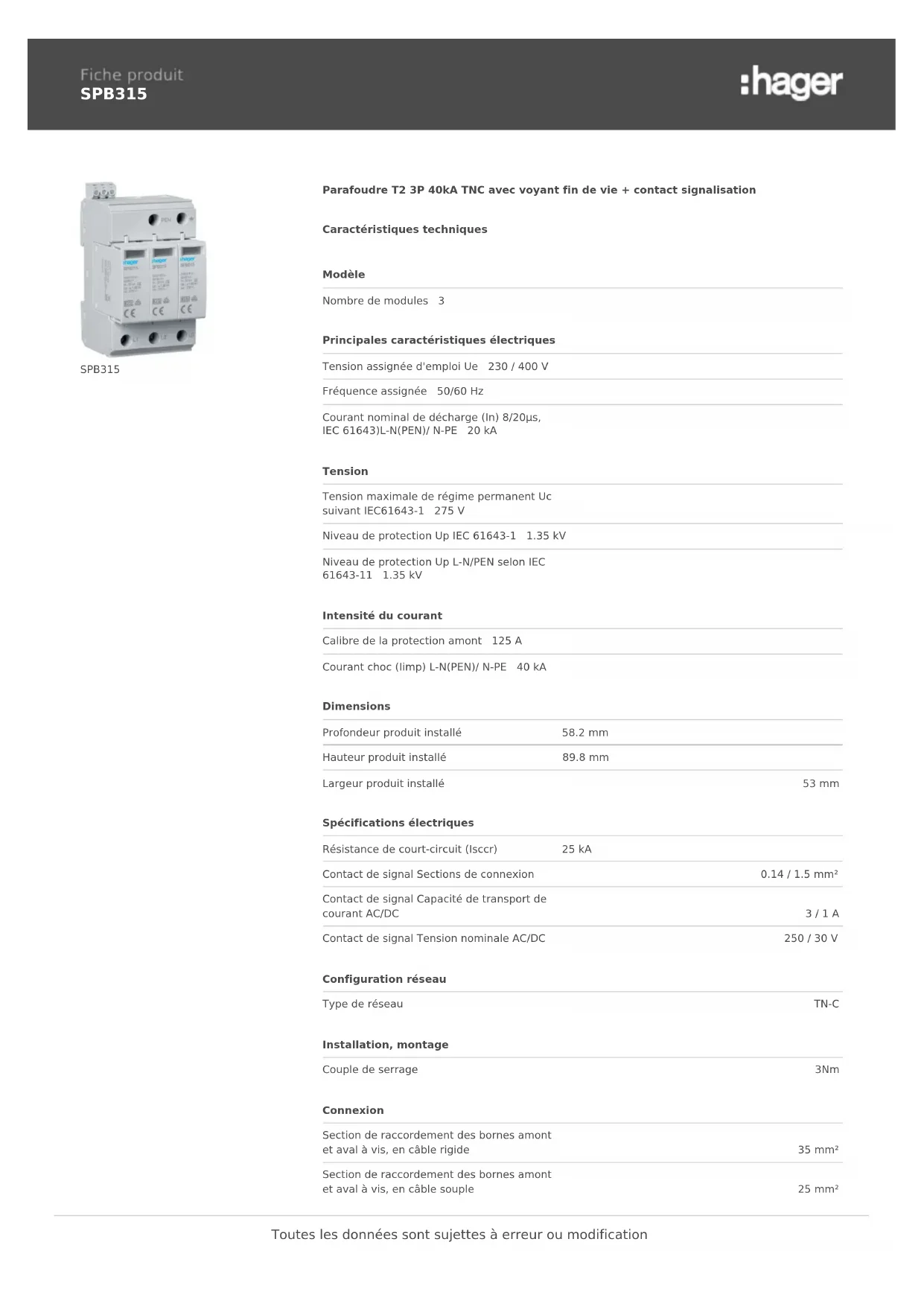

SPB315 SPB315 Parafoudre T2 3P 40kA TNC avec voyant fin de vie + contact signalisation Caractéristiques techniques Modèle Nombre de modules 3 Principales caractéristiques électriques Tension assignée d'emploi Ue 230 / 400 V Fréquence assignée 50/60 Hz Courant nominal de décharge (In) 8/20µs, IEC 61643)L-N(PEN)/ N-PE 20 kA Tension Tension maximale de régime permanent Uc suivant IEC61643-1 275 V Niveau de protection Up IEC 61643-1 1.35 kV Niveau de protection Up L-N/PEN selon IEC 61643-11 1.35 kV Intensité du courant Calibre de la protection amont 125 A Courant choc (Iimp) L-N(PEN)/ N-PE 40 kA Dimensions Profondeur produit installé 58.2 mm Hauteur produit installé 89.8 mm Largeur produit installé 53 mm Spécifications électriques Résistance de court-circuit (Isccr) 25 kA Contact de signal Sections de connexion 0.14 / 1.5 mm² Contact de signal Capacité de transport de courant AC/DC 3 / 1 A Contact de signal Tension nominale AC/DC 250 / 30 V Configuration réseau Type de réseau TN-C Installation, montage Couple de serrage 3Nm Connexion Section de raccordement des bornes amont et aval à vis, en câble rigide 35 mm² Section de raccordement des bornes amont et aval à vis, en câble souple 25 mm² Toutes les données sont sujettes à erreur ou modificationStandards Classe de test IEC61643-11 / VDE0675-6-11 T2 Directive européenne WEEE concerné Conditions d'utilisation Température de service -40…80 °C Toutes les données sont sujettes à erreur ou modification
