Caractéristiques techniques	Commutateur HAGER EHN011, 1 module, 16A, 250V~
Utilisation	Conçu pour contrôler l'éclairage et les appareils électriques dans les installations domestiques et professionnelles.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et remplacer le commutateur en cas de défaillance.
Sécurité	Respecter les normes électriques en vigueur lors de l'installation. Déconnexion de l'alimentation avant toute intervention.
Informations générales	Compatible avec les installations standards, finition esthétique adaptée à divers environnements.

FOIRE AUX QUESTIONS - EHN011 HAGER

Comment installer le commutateur HAGER EHN011?

Pour installer le commutateur HAGER EHN011, commencez par couper l'alimentation électrique. Fixez le commutateur au mur à l'aide des vis fournies, puis connectez les fils selon le schéma de câblage dans le manuel d'utilisation. Assurez-vous que toutes les connexions sont sécurisées avant de remettre l'alimentation.

Que faire si le commutateur ne fonctionne pas?

Si le commutateur HAGER EHN011 ne fonctionne pas, vérifiez d'abord si l'alimentation est correctement connectée. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le manuel pour des conseils de dépannage ou contactez un électricien qualifié.

Comment réinitialiser le commutateur HAGER EHN011?

Pour réinitialiser le commutateur HAGER EHN011, débranchez-le de l'alimentation pendant environ 10 secondes, puis reconnectez-le. Cela peut résoudre certains problèmes de fonctionnement.

Le commutateur est-il compatible avec les ampoules LED?

Oui, le commutateur HAGER EHN011 est compatible avec les ampoules LED. Cependant, il est recommandé de vérifier les spécifications des ampoules pour s'assurer qu'elles fonctionnent correctement avec le commutateur.

Où puis-je trouver le manuel d'utilisation du HAGER EHN011?

Le manuel d'utilisation du HAGER EHN011 peut être téléchargé sur le site officiel de HAGER dans la section support ou documentation. Vous pouvez également le trouver dans l'emballage du produit.

Quel est le voltage nominal du commutateur HAGER EHN011?

Le commutateur HAGER EHN011 est conçu pour fonctionner avec un voltage nominal de 230 V.

Puis-je utiliser ce commutateur pour des appareils à haute puissance?

Le HAGER EHN011 est conçu pour des applications domestiques standard. Pour des appareils à haute puissance, vérifiez les spécifications de charge maximale dans le manuel d'utilisation et envisagez d'utiliser un commutateur spécifiquement conçu pour ces appareils.

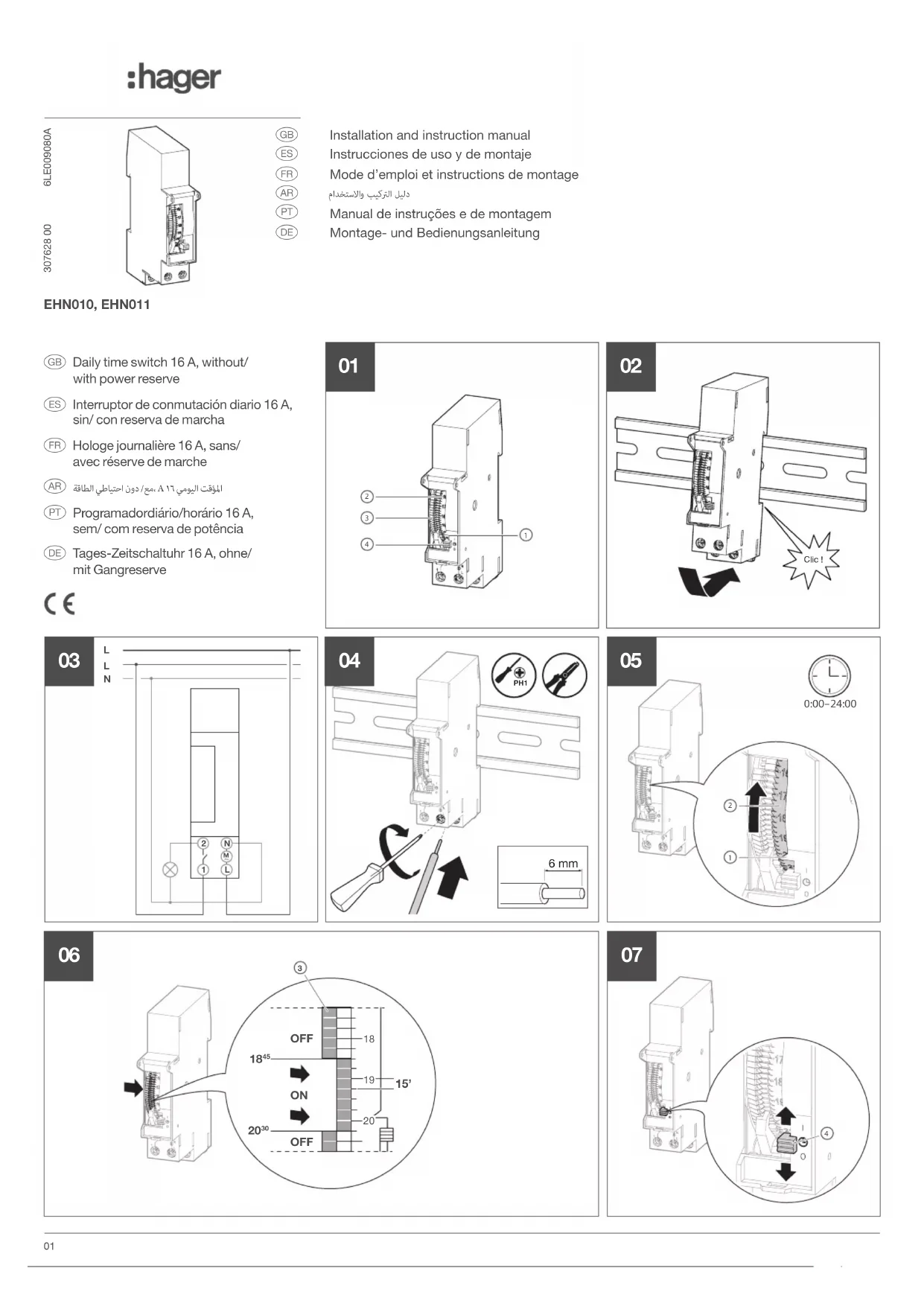

MODE D'EMPLOI EHN011 HAGER

pompes, les enseignes publicitaires, etc.dans des locaux fermés et secs Montage sur rail DIN TH 35-7,5 (conformément à la norme DINEN60715) La commutation d’une phase différente de la phase d’alimentation est autorisée, la commutation de charges TBTS n’est pas autorisée. Description de l’appareil (image 01)

Indicateur de l’heure actuelle

Disque de commutation pour l’achage de l’heure de commutation

Segments de commutation, 15 minutes par segment

Commutateur pour mode de fonctionne- ment: =Auto/1=Forçage ON/ 0=Forçage OFF Montage et raccordement Attention! Choc électrique en cas de contact avec les pièces sous tension! Un choc électrique peut provo- quer la mort!

Avant d’intervenir sur l’appa- reil, déconnecter les câbles de raccordement et recouvrir les pièces conductrices avoi- sinantes!

Encliqueter l’appareil sur le rail DIN (image02).

Raccorder selon le plan de câblage (image03).

Remettre le disjoncteur en marche.04 Comment éliminer correc- tement ce produit (déchets d’équipements électriques et électroniques) (applicable dans les pays de l’Union Euro- péenne et dans d’autres pays européens dispo- sant d’un système de collecte séparé). Le symbole sur le produit ou dans les documents indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. Veuillez éliminer séparément cet appareil des autres déchets pour ne pas porter atteinte à l’environnement ou à la santé humaine. Vous permettez ainsi une réutilisa- tion durable des ressources matérielles. Les utilisateurs privés sont priés de se renseigner sur l’élimination écologique du produit, soit auprès du revendeur chez qui ils ont acquis le produit, soit auprès des autorités locales. Les utilisateurs professionnels sont priés de s’adresser à leur four- nisseurs et de contrôler les conditions générales de ventes du contrat de vente. Ce produit ne doit pas être éliminé avec d’autres déchets industriels. Réglage

Réglage de l’heure actuelle: Pour ce faire, tourner le disque de commutation (2) vers le haut (image05).

Définir les heures de commutation par déplacement vers la droite (ON) ou vers la gauche (OFF) des segments de commutation (3) (image06).
