Caractéristiques techniques	Commutateur HAGER EHN010, 10A, 250V, type 1
Utilisation	Conçu pour la commande d'équipements électriques, idéal pour les installations domestiques et professionnelles.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, nettoyer les contacts si nécessaire.
Sécurité	Respecter les normes électriques en vigueur, utiliser des équipements de protection lors de l'installation.
Informations générales	Produit conforme aux normes CE, garantie de 2 ans, installation facile.

FOIRE AUX QUESTIONS - EHN010 HAGER

Comment réinitialiser le commutateur HAGER EHN010 ?

Pour réinitialiser le commutateur HAGER EHN010, localisez le bouton de réinitialisation situé sur le dispositif et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon commutateur HAGER EHN010 ne s'allume-t-il pas ?

Vérifiez que le commutateur est correctement alimenté. Assurez-vous que les connexions électriques sont sécurisées et que la source d'alimentation fonctionne.

Le commutateur HAGER EHN010 ne répond pas aux commandes. Que faire ?

Essayez de redémarrer le commutateur en le débranchant de l'alimentation pendant une minute, puis rebranchez-le. Si le problème persiste, vérifiez les câblages.

Comment installer le commutateur HAGER EHN010 ?

Pour installer le commutateur, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Le commutateur HAGER EHN010 est-il compatible avec d'autres dispositifs ?

Le commutateur HAGER EHN010 est compatible avec de nombreux dispositifs domotiques. Vérifiez la liste de compatibilité dans le manuel ou sur le site web du fabricant.

Comment mettre à jour le firmware du commutateur HAGER EHN010 ?

Pour mettre à jour le firmware, connectez le commutateur à votre réseau et utilisez l'application mobile HAGER pour rechercher et appliquer les mises à jour disponibles.

Que faire si le commutateur HAGER EHN010 surchauffe ?

Si le commutateur surchauffe, débranchez-le immédiatement de l'alimentation. Vérifiez les installations électriques et assurez-vous que le commutateur n'est pas surchargé.

Où trouver le manuel d'utilisation du HAGER EHN010 ?

Le manuel d'utilisation du HAGER EHN010 peut être téléchargé sur le site web de HAGER dans la section support ou téléchargements.

MODE D'EMPLOI EHN010 HAGER

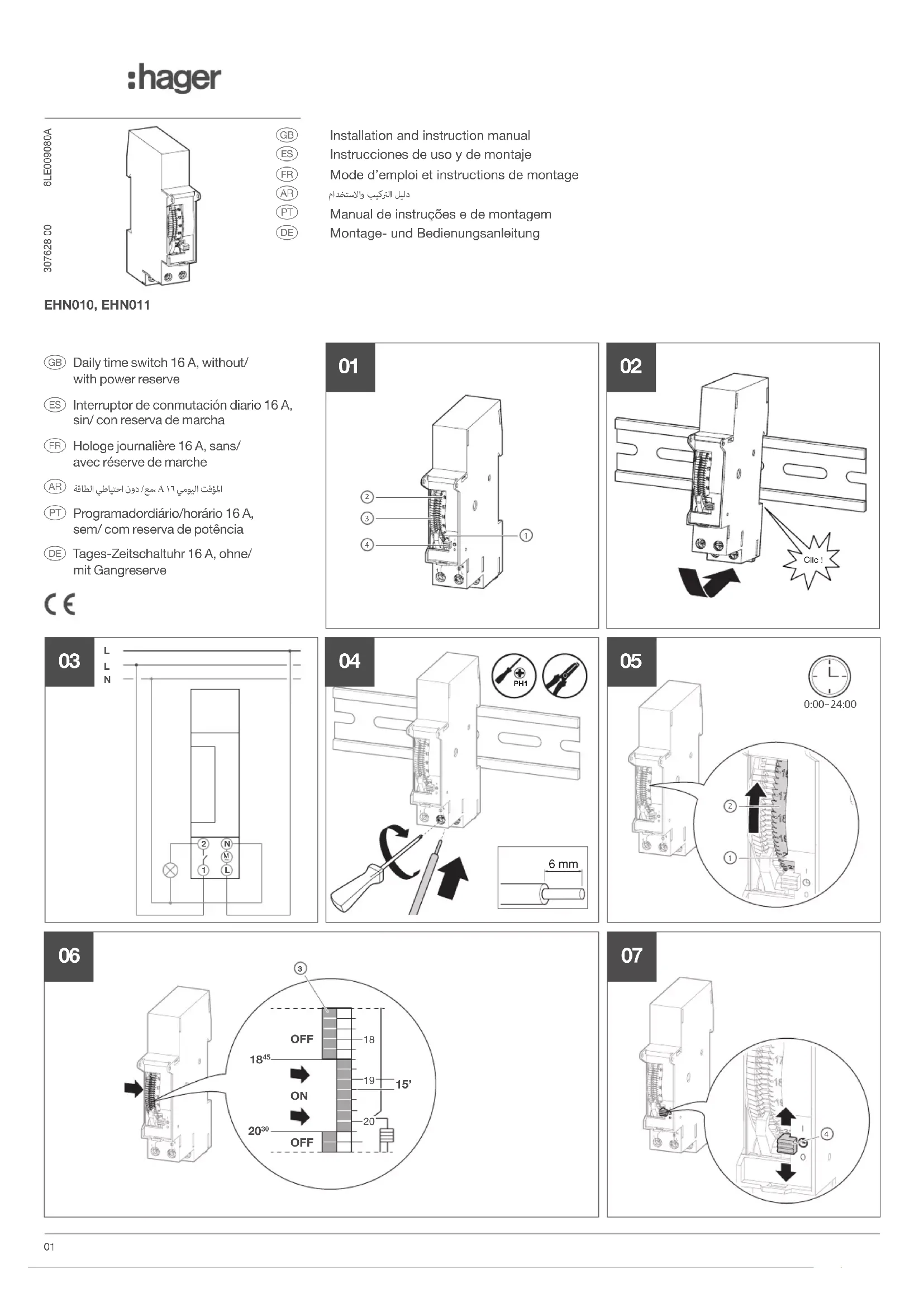

pompes, les enseignes publicitaires, etc.dans des locaux fermés et secs Montage sur rail DIN TH 35-7,5 (conformément à la norme DINEN60715) La commutation d’une phase différente de la phase d’alimentation est autorisée, la commutation de charges TBTS n’est pas autorisée. Description de l’appareil (image 01)

Indicateur de l’heure actuelle

Disque de commutation pour l’achage de l’heure de commutation

Segments de commutation, 15 minutes par segment

Commutateur pour mode de fonctionne- ment: =Auto/1=Forçage ON/ 0=Forçage OFF Montage et raccordement Attention! Choc électrique en cas de contact avec les pièces sous tension! Un choc électrique peut provo- quer la mort!

Avant d’intervenir sur l’appa- reil, déconnecter les câbles de raccordement et recouvrir les pièces conductrices avoi- sinantes!

Encliqueter l’appareil sur le rail DIN (image02).

Raccorder selon le plan de câblage (image03).

Remettre le disjoncteur en marche.04 Comment éliminer correc- tement ce produit (déchets d’équipements électriques et électroniques) (applicable dans les pays de l’Union Euro- péenne et dans d’autres pays européens dispo- sant d’un système de collecte séparé). Le symbole sur le produit ou dans les documents indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. Veuillez éliminer séparément cet appareil des autres déchets pour ne pas porter atteinte à l’environnement ou à la santé humaine. Vous permettez ainsi une réutilisa- tion durable des ressources matérielles. Les utilisateurs privés sont priés de se renseigner sur l’élimination écologique du produit, soit auprès du revendeur chez qui ils ont acquis le produit, soit auprès des autorités locales. Les utilisateurs professionnels sont priés de s’adresser à leur four- nisseurs et de contrôler les conditions générales de ventes du contrat de vente. Ce produit ne doit pas être éliminé avec d’autres déchets industriels. Réglage

Réglage de l’heure actuelle: Pour ce faire, tourner le disque de commutation (2) vers le haut (image05).

Définir les heures de commutation par déplacement vers la droite (ON) ou vers la gauche (OFF) des segments de commutation (3) (image06).
