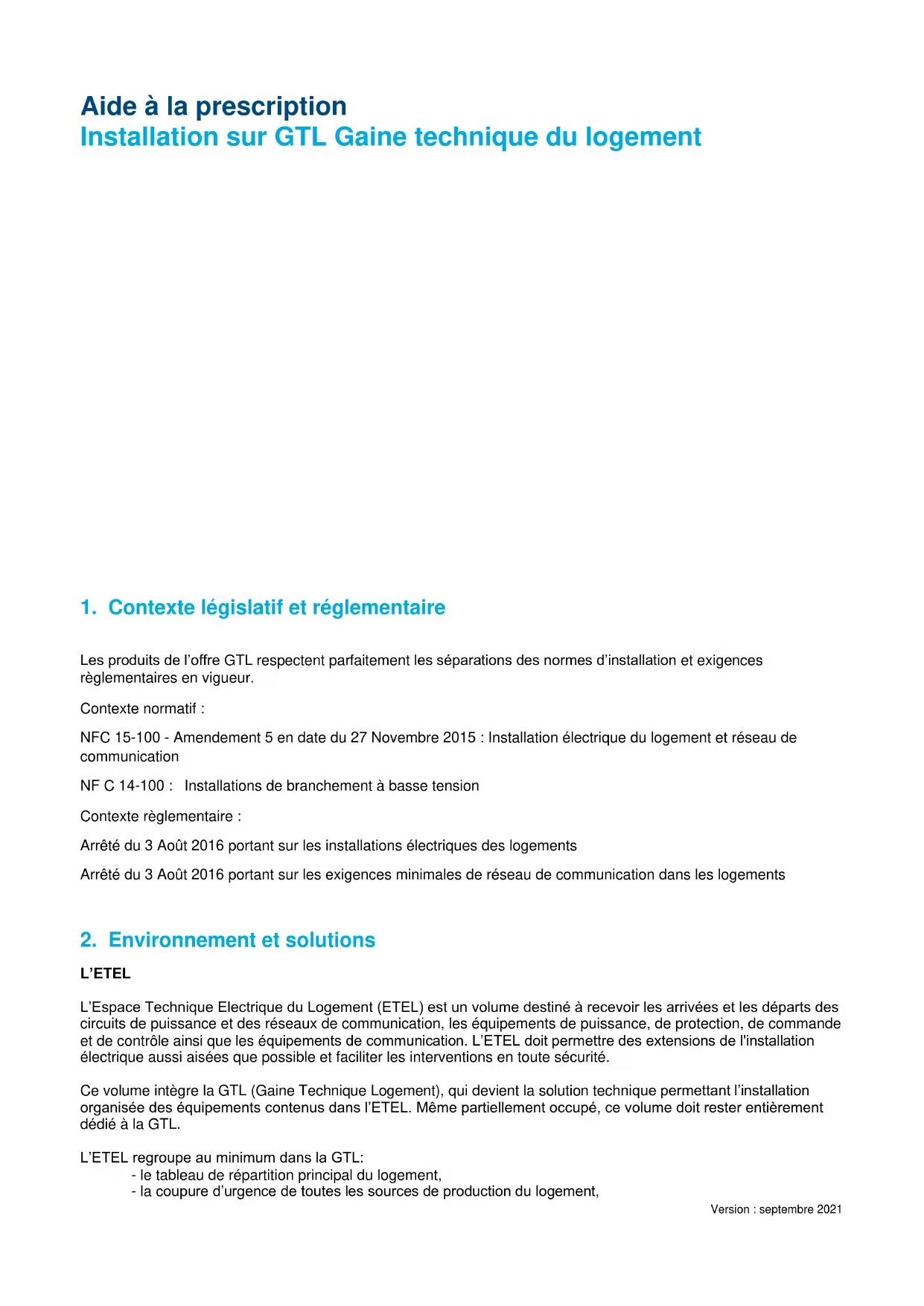

Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021
1. Contexte législatif et réglementaire
Les produits de l’offre GTL respectent parfaitement les séparations des normes d’installation et exigences règlementaires en vigueur. Contexte normatif : NFC 15-100 - Amendement 5 en date du 27 Novembre 2015 : Installation électrique du logement et réseau de communication NF C 14-100 : Installations de branchement à basse tension Contexte règlementaire : Arrêté du 3 Août 2016 portant sur les installations électriques des logements Arrêté du 3 Août 2016 portant sur les exigences minimales de réseau de communication dans les logements
2. Environnement et solutions
L’ETEL L’Espace Technique Electrique du Logement (ETEL) est un volume destiné à recevoir les arrivées et les départs des circuits de puissance et des réseaux de communication, les équipements de puissance, de protection, de commande et de contrôle ainsi que les équipements de communication. L’ETEL doit permettre des extensions de l'installation électrique aussi aisées que possible et faciliter les interventions en toute sécurité. Ce volume intègre la GTL (Gaine Technique Logement), qui devient la solution technique permettant l’installation organisée des équipements contenus dans l’ETEL. Même partiellement occupé, ce volume doit rester entièrement dédié à la GTL. L’ETEL regroupe au minimum dans la GTL: - le tableau de répartition principal du logement, - la coupure d’urgence de toutes les sources de production du logement,Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021 - le panneau de contrôle (s’il est placé à l’intérieur du logement), - le tableau de communication, - un espace attenant ou intégré au tableau de communication de dimensions minimales 240 mm x 300 mm et 200 mm de profondeur, pour accueillir les équipements de l’opérateur de communication et les équipements additionnels (switch Ethernet, amplificateur radiodiffusion / télévision), - au moins un socle de prise de courant 2P + T 16 A installé dans cet espace et protégé par un circuit dédié, pour l’alimentation des équipements actifs. - le cas échéant, les installations de gestion du bâtiment, de sonorisation, de vidéo-protection, d’alarme anti- intrusion ou d’alarme technique du logement L’ETEL est requise dans: - tous les locaux d'habitation neufs, individuels ou collectifs, - tous les locaux d’habitation existants, individuels ou collectifs, qui font l’objet d’une rénovation totale avec une redistribution des cloisons. L’ETEL peut ne pas être prévue dans : - les foyers logements, - les locaux d’habitation alimentés par une source d’énergie autonome de puissance < 6 kVA, - les habitations individuelles alimentées par un branchement à puissance surveillée ou par un poste de transformation privé. Dans ce cas les éléments constitutifs de l’ETEL seront placés dans un local unique voire dans des locaux différents. Les dimensions minimales de l'ETEL sont: - largeur = 600 mm, - profondeur = 250 mm, - hauteur: du sol au plafond.
Remarque: après l'installation, la largeur de l’ETEL peut être limitée à la largeur de la GTL plus 100 mm La GTL La GTL est la solution technique permettant l’installation organisée des équipements contenus dans l’ETEL. La GTL peut être :
La GTL contient :Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021 - les arrivées et les départs des circuits de puissance et des réseaux de communication (défi nis dans le Titre 11 Art. 11.2.1), - le tableau de répartition principal du logement, - la coupure d’urgence de toutes les sources de production du logement, - le panneau de contrôle (s’il est placé à l’intérieur du logement), - le tableau de communication, - au moins deux socles de prise de courant 2P + T 16 A s'ils sont prévus d'être installés, protégés par un circuit dédié pour alimenter les appareils des applications de communication (il est recommandé d’installer ces socles dans le tableau de communication), - un espace attenant ou intégré au tableau de communication pour accueillir des équipements de communication additionnels (box FAI, switch Ethernet, amplificateur radiodiffusion / télévision), - le cas échéant les installations de gestion du bâtiment, de sonorisation, de vidéo-protection, d’alarme anti- intrusion ou d’alarme technique du logement. La matérialisation de la GTL est obligatoire : - en partie basse, pour des départs et des arrivées s’effectuant par le bas, - en partie haute, pour des départs et des arrivées s’effectuant par le haut, - du sol au plafond, pour des départs et des arrivées s’effectuant par le haut et par le bas. Dans tous les cas : - l’accès à toutes les arrivées et départs des réseaux de puissance et de communication doit rester possible à l’aide de parties démontables et/ou mobiles, - le cheminement des réseaux de puissance et de communication doit se faire dans des conduits distincts ou des compartiments de goulottes distincts. Les croisements entre ces canalisations doivent être évités ou être réalisés à 90.
GTL en saillie Si le câble de branchement est placé dans un compartiment de goulotte dédié, alors ce compartiment de goulotte doit être muni d’un dispositif de fermeture indépendant. GTL en encastrée Les conducteurs isolés ou les câbles de branchement doivent être dans un conduit dédié jusqu’au panneau de contrôle. Le cheminement du conduit à l’intérieur de la GTL doit pouvoir être accessible. Dans le cas d'installation d’un bac d’encastrement dans une cloison, des dispositions doivent être prises pour assurer la rigidité de la cloison à l'endroit où est fixé le panneau de contrôle.
Exemple d’installation de la GTLAide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021
Solution en saillie 1: une goulotte unique de 250 mm de large, avec une arrivée du branchement par le haut et des départs vers l’installation par le haut et le bas. 2: deux goulottes de 250 mm de large, une dédiée puissance et l’autre dédiée communication et branchement, avec arrivée du branchement par le bas et des départs vers l’installation par le haut et le bas. 3: une goulotte unique de 355 mm de large, avec une arrivée du branchement par le haut et des départs vers l’installation par le haut et le bas. Solution en encastrée 4: un bac d’encastrement de 305 mm de large, avec une arrivée du branchement par le bas et les départs vers l’installation par le bas. 5: un bac d’encastrement de 540 mm de large, avec une arrivée du branchement par le haut et les départs vers l’installation par le haut. B goulotte, compartiment de goulotte ou conduit ICT "branchement" (doit être continu jusqu’au panneau de contrôle) P goulotte ou compartiment de goulotte "puissance" C goulotte ou compartiment de goulotte "communication" PC: panneau de contrôle TR: tableau de répartition TC: tableau de communicationAide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021
3. Détails de l’offreAide à la prescription
Installation sur GTL Gaine technique du logement Version : septembre 2021Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021
a. Description Système de goulottes d’installation Les goulottes gamma + 13 et 18 font partie du système de distribution d’énergie pour l’habitat gamma+ intégrant la fixation innovante brevetée quickfix. Les astuces de mise en œuvre ingénieuses en font un véritable concentré d’innovations. Disponibles en packs tout-en-un 13 et 18 modules de large, cette offre est LA réponse idéale à tous vos besoins.
b. Offre L’offre de gaines techniques logement gamma+ 13 et 18 permettent de recevoir l’ensemble des coffrets gamma+ 13 et 18 modules, en totale conformité avec les exigences d’installation de la NF C 15-100. En plus des coffrets électriques, les offres de coffrets VDI, panneaux de controles et bloc de commande sont totalement compatibles, avec un design identique. L’offre se compose d’une gamme de produits de largeur de 13 et 18 modules, d’une hauteur de 2,60m, en version 1, 2 et 3 couvercles.
Accessoires:Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021
c. Avantages Séparation des normes
Parfait respect des séparations des normes d’installation NF C 14-100 et NF C 15-100 quelle que soit la position du panneau de contrôle sur les goulottes gamma+ 18. Texte CCTP : La GTL devra permettre le respect des exigences des normes d’installation NF C 14-100 et NF C 15-100 en termes de séparation physique des deux espaces. Et ce quel que soit la position du panneau de contrôle sur les goulottes. Quickfix - Fixation
Quickfix permet un gain de temps et une sécurité de fixation considérable dans la mise en œuvre. Texte CCTP : Les coffrets se montant sur la GTL devront avoir la possibilité de se fixer via des vis à ¼ de tour. Jonction goulotte- plafond
Mise en œuvre d’une double jonction goulotte- plafond possible grâce à l’agrafe de retenue de câbles. Texte CCTP :Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021 La mise en place de la double jonction goulotte- plafond devra également retenir les câbles grâce à l’agrafe prévue a cet effet. Embouts de fermeture
Embouts de fermeture 13 et 18 modules, de conception plus robuste comprenant 2 ergots de maintien du couvercle et 2 possibilités de fixation sur la goulotte. Texte CCTP : Des embouts de fermeture de GTL seront fixés sur la goulotte par vis afin de sécuriser l’accès. Agrafes
Agrafe de retenue de câbles à double fonction plus robuste et plus ergonomique : - association des deux jonctions goulotte-plafond - retenue de câbles. Texte CCTP : Des agrafes de retenue de câbles auront pour rôles de maintenir les câbles dans leurs compartiments respectifs. Fixation des cables
Fixation des colliers de serrage en fond de goulotte : maintien et agencement optimisés pour un espace de câblage supplémentaire. Texte CCTP : La GTL devra comporter des aménagements permettant la fixation de collier de serrage afin de maintenir les câbles en fond de goulotte. Emballage
Emballage adapté aux contraintes du métier Son format rectangulaire et compact facilite la stabilité sur les palettes et la prise en main pour une protection et un maintien des produits optimisés. Ouverture 2/3 – 1/3 à plat sur chantier Pack transport de 2 demi-longueurs de 1,3mètre, qui simplifie son acheminement sur le chantier. Texte CCTP : La GTL devra être emballé dans un emballage permettant une ouverture à plat de type 2/3 – 1/3.Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021
a. Description Un système complet pour la distribution d'énergie Le système gamma+ propose des évolutions pour les 3 modes de pose - rehausse, bacs d'encastrement - goulottes - et pour les différents coffrets : coffrets de distribution, coffrets de communication, panneau de contrôle, bloc de commande. Ces évolutions sont apportées grâce à quickfix, le nouveau procédé de fixation breveté Hager. b. OffreAide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021 c. Avantages Rails DIN déclipsables
Rails DIN déclipsables : se clipsent et se déclipsent pour faciliter l’agencement des câbles. Texte CCTP : Les rails DIN devront être déclipsables. Borniers de terre SanVis
Traverse équipée de borniers de terre SanVis : se clipse et se déclipse aisément pour une souplesse de câblage maximale. Installation possible en haut ou en bas Texte CCTP : Le bornier de connexion des terres devra être associable et extensible par cavalier. Il sera également possible de l’installer en haut ou en bas du coffret de distribution. Quickfix - Fixation
Quickfix permet un gain de temps et une sécurité de fixation considérable dans la mise en œuvre. Texte CCTP : Les coffrets se montant sur la GTL devront avoir la possibilité de se fixer via des vis à ¼ de tour. Flexibilité Borniers Ph/N
Borniers Ph/N : peuvent être fixés dans les angles, libérant ainsi de l’espace en partie haute ou basse du coffret Texte CCTP : Il sera également possible de l’installer en haut ou en bas, ou a n’importe quelle position sur le support du coffret de distribution. Support pour étiquettes
Bandes de marquage pré-montées : s’intègrent parfaitement dans l’esthétique du coffret et sont facilement manipulables. Texte CCTP : Un support transparent et clipsable permettra l’installation d’étiquettes permettant le repérage du circuit de protection lié au produit modulaire.Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021
Support de noyaux RJ45 modulaires pour plus d’efficacité et de simplicité. Le brassage est également facilité de par l’accès plus rapide et de la possibilité de repérage avec le porte-étiquette intégré. Texte CCTP : Les supports de noyaux RJ45 seront des supports de type modulaire se clipsant sur rail DIN.Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021
7. Produits modulaires
a. Description Nos produits de protection modulaires à connexion SanVis vous apportent plus de sécurité et de rapidité dans votre travail. Neuf, rénovation, extension… notre offre SanVis s’adapte à tous vos chantiers et permet de proposer un système complet, fiable et robuste à la hauteur de vos exigences et celles de vos clients. b. OffreAide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021 c. Avantages Connexion Sanvis
Raccordements des départs avec une connexion SanVis pour plus de simplicité, rapidité et sécurité. Texte CCTP : Les produits seront de technologie sans vis pour un raccordement des fils électriques durables et sécurisés. Barre de pontage
Une barre verrouillable SanVis qui sécurise vos connexions amonts. Texte CCTP : Les produits modulaires devront être alimentés par un système de barre de pontage verrouillable mécaniquement afin de sécuriser la bonne qualité de connexions au travers du temps. Borne de repiquage
Possibilité de repiquage supplémentaire intégrée aux produits SanVis.. Texte CCTP : Le disjoncteur ou l’appareil contenant la protection magnétothermique devra comporter une cage de connexion additionnel en amont, permettant une connexion ultérieure ou d’alimenter d’autres éléments dans le tableau sur une autre rangée. Télérupteurs, contacteurs et voyants SanVis avec passage de barre
Juxtaposition des produits d’automatisme et de la protection :
- pas de découpe de la barre de pontage,
- meilleure lisibilité du tableau,
- sécurité des connexions. Texte CCTP : Les contacteurs et télérupteurs et voyants devront intégrer un passage de barre afin de ne pas gêner la distribution de l’alimentation par la barre de pontage. Barres d’alimentation des interrupteurs différentiels (ID)
Suppression du raccordement fastidieux des ID :
- 2 fils suffisent pour le raccordement de tous les ID,
- espace de câblage accru,
- diminution des risques de desserrage
- disponibles en version 2, 3 et 4 rangées, entraxe 126 mm (gamma+ 13 et 18). Texte CCTP : Les interrupteurs différentiels devront être alimentés par une seule et même barre verticale rigide et non déformable afin de garantir le verrouillage et la qualité des connexions.Aide à la prescription Installation sur GTL Gaine technique du logement Version : septembre 2021 Démontabilité rapide
Démontabilité possible sans démontage de la barre de pontage Texte CCTP : Les produits devront permettre la démontabilité de ceux-ci sans enlever la barre de pontage. Et ceci via un dispositif de loquet bistable situé en partie haute. Pointes de test en face avant
Pointes de test en face avant du produit pour le contrôle de la présence de tension. Texte CCTP : Les disjoncteurs devront comporter des zones de pointes de touches en face avant afin de permettre le test de présence de tension.
