Caractéristiques Techniques	Commutateur HAGER VZ013VB, 1 pôle, 16A, 230V, montage en saillie
Utilisation	Conçu pour le contrôle de l'éclairage et des appareils électriques dans les installations domestiques et professionnelles
Maintenance et Réparation	Vérifier régulièrement le bon fonctionnement, nettoyer les contacts si nécessaire, respecter les normes électriques lors de l'installation
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges et les courts-circuits
Informations Générales	Produit de la marque HAGER, reconnu pour sa fiabilité et sa durabilité, garantie constructeur

FOIRE AUX QUESTIONS - VZ013VB HAGER

Comment installer le commutateur HAGER VZ013VB ?

Pour installer le commutateur HAGER VZ013VB, assurez-vous de couper l'alimentation électrique. Suivez le schéma de câblage fourni dans le manuel d'utilisation et fixez le commutateur au mur à l'aide des vis fournies.

Quel est le voltage supporté par le HAGER VZ013VB ?

Le commutateur HAGER VZ013VB est conçu pour fonctionner avec une tension de 230V.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord si l'alimentation électrique est coupée. Assurez-vous que les fils sont correctement connectés. Si le problème persiste, il peut être nécessaire de remplacer le commutateur.

Le HAGER VZ013VB est-il compatible avec des ampoules LED ?

Oui, le commutateur HAGER VZ013VB est compatible avec les ampoules LED, mais assurez-vous que les ampoules utilisées sont également compatibles avec un dimmer si vous utilisez cette fonction.

Quelle est la capacité de charge maximale du HAGER VZ013VB ?

La capacité de charge maximale du commutateur HAGER VZ013VB est de 16A.

Comment réinitialiser le commutateur HAGER VZ013VB ?

Pour réinitialiser le commutateur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela peut résoudre des problèmes mineurs de fonctionnement.

Est-il possible d'utiliser le HAGER VZ013VB à l'extérieur ?

Non, le commutateur HAGER VZ013VB est conçu pour un usage intérieur uniquement. Pour un usage extérieur, choisissez un modèle conçu pour résister aux intempéries.

Où puis-je trouver le manuel d'utilisation du HAGER VZ013VB ?

Le manuel d'utilisation du HAGER VZ013VB est disponible sur le site officiel de HAGER dans la section support ou documentation.

MODE D'EMPLOI VZ013VB HAGER

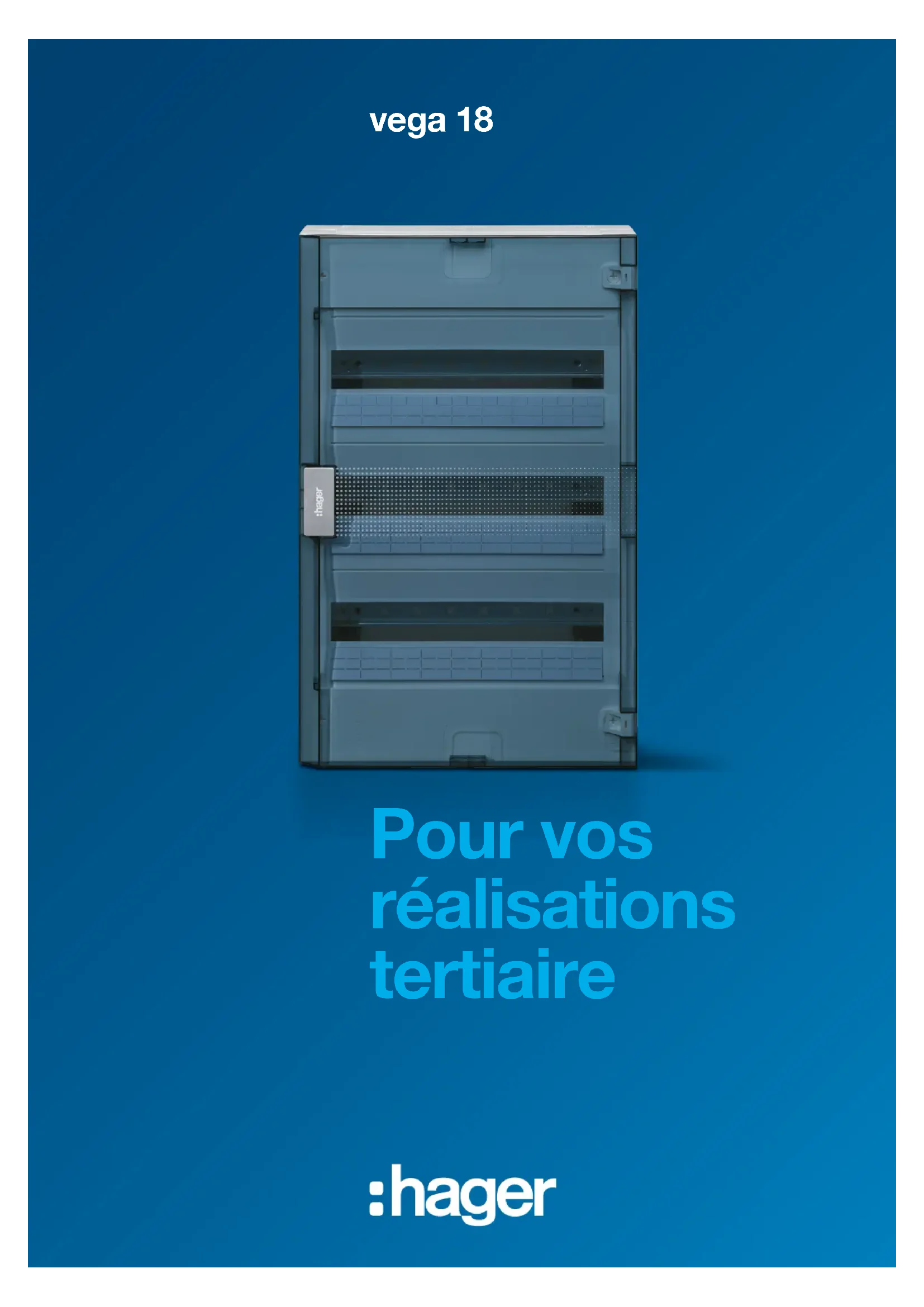

vega 18 Pour vos réalisations tertiaire2 Un coret pour toutes vos envies. Petits locaux professionnels Pour les applications à branchement “Puissance limitée” en tableau général. Chantiers tertiaires Pour les applications à branchement “Puissance surveillée” et les branchements HT/BT en tableaux divisionnaires. Résidentiel Pour les applications à branchement “Puissance limitée” en tableau principal.333 Largeur 18 modules Hauteur 1 à 4 rangées Montage saillie Entraxe 150 mm 90 A (1 et 2 rangées) et 125 A (≥ 3 rangées) Icc 10 kA, Ipk 17 kA Le nouveau coret vega 18 joue avant tout la simplicité d’usage : une installation aisée et rapide, une mise en œuvre facilitée, un confort de câblage et un rendu impeccable qui s’adaptent à toutes les situations de chantier.44 vega 18, un concentré d’innovations

Montage rapide et facile grâce à de nombreuses innovations

Accessibilité inédite

Câblage aisé, plus d’ordre, plus de sécurité

Plus de fonctionnalités qui facilitent votre travail de tous les jours

Fiabilité et sécurité, le coret répond aux normes tertiaires (EN 61439-3) et résidentielles EN60670-24) A découvrir...556 Un visage derrière notre design Le design des produits Hager porte indéniablement la marque d’Erwin Van Handenhoven, Directeur Design de Hager Group depuis juillet 2013. La coopération fructueuse entre Hager et ce designer industriel réputé remonte à l’an 2000. Au-delà de la conception concrète des produits, la mission d’Erwin est de “modeler” l’avenir et ainsi de faire avancer le domaine électrotechnique en dessinant des formes et en posant de nouveaux jalons. Le nouveau coret “vega” en est le dernier résultat. C’est un bel exemple qui montre la nouvelle orientation que Hager veut prendre dans le futur avec ses nouveaux corets et armoires. Erwin Van Handenhoven, Directeur Design de Hager Groupvega, votre coret Cette nouvelle version est le résultat d’une collaboration intense entre les installateurs et Hager.

Le nouveau coret vega 18 facilite et sublime votre travail. Une finition parfaite Ayant une mise à niveau facile et une liaison coret-goulotte impeccable, le résultat est imparable.360°

Pour vous faciliter la mise en œuvre, le coret est percé au centre pour un meilleur pré-positionnement et pour une mise à niveau facile. Vous obtiendrez une fixation du coret impeccable avec ses 4 pièces rotatives à 360° prémontées. Vous aurez ainsi toujours la possibilité de rattraper vos perçages quels que soient les endroits où ils se trouvent pour garantir que le coret soit toujours d’aplomb. Un alignement parfait.9Entre les bornes de terre et l’appareillage modulaire Augmentation du confort de câblage pour la mise à la terre. Entre les parois et le châssis Possibilité de guider les fils vers le haut ou le bas sans obstacle. Entre les rails DIN et le fond Un passage aisé des fils sur toute la hauteur du coret.

Un confort de câblage inédit.Plus d’espace de câblage 11Liberté de montage Rail DIN multiposition Permet l’installation de l’appareillage modulaire et des boitiers moulés jusqu’à 125 A. Châssis démontable en une seule pièce Permet le pré-câblage à l’extérieur du coret. Rails DIN démontables individuellement A l’aide de 2 clips (gauche et droit), et sans outil. Rail DIN intermédiaire Permet de monter des bornes entre 2 rails et de réduire l’encombrement des borniers grâce au grand espace entre le fond du coret et le rail. Un châssis stable et multifonctionnel Les rails DIN peuvent se déclipser individuellement afin d'être montés dans une position plus basse et ainsi recevoir des produits plus encombrants comme les bornes. Le châssis est également équipé de trous pour la fixation des fils à l’aide de colliers.

Une mise en œuvre facilitée.13Multi-accessibilité des câbles Des bracelets guide-fils Guident les fils latéralement sur les côtés gauches et droits et sont réglables en hauteur à côté de chaque rail DIN.

Donne la possibilité de monter des goulottes de câblage.15Perçages latéraux Grâce aux prédécoupes rondes / rectangulaires, le passage des câbles devient un jeu d'enfant. Pré-découpes dans le fond Dans le fond et entre les rails DIN se trouvent des pré-découpes rectangulaires et rondes pour faire passer les câbles ou les tubes. Très pratique dans les installations de rénovation. Tout est prédécoupé

Grande surface disponible 17Repérage clair des circuits Les portes-étiquettes, livrés avec des étiquettes en carton, se clipsent dans les rainures du plastron en-dessous ou au-dessus de l’appareillage modulaire. La goulotte s’insère sur quelques millimètres dans le coret pour permettre de masquer les irrégularité de découpage.

Un rendu impeccable.Une finition irréprochable ! 19Porte design (en option) livrée avec un porte-plan Corets associables En superposition ou en juxtaposition, la pose des fils avec les prédécoupes dans la parois et les pièces métalliques permettent un assemblage contre le mur simple. 20212121vega 18 Guide de choix Coffrets saillies Caractéristiques Portes Kit de juxtaposition Plaque passe- câbles Kit Hauteur rangées Largeur modules opaques transparentes horizontal vertical IP40 IP41 VB118A 1

VZ418P VZ418T Guide de choix sailliesvega 18 Accessoires pour coffrets saillies Désignation Réf. c iale Réf. num. Caractéristiques Rail symétrique DIN permet la xation d’app. modulaires entre 2 rails modulaires VZ010VB VZ014VB

Goulotte de câblage horizontale 25 x 60 mm se monte sans accessoire entre 2 rangées Goulotte de câblage verticale 25 x 60 mm pour coffret hauteur : 3 rangées 4 rangées Kit IP41 Permet d'augmenter l'indice de protection de IP 40 à 41 VZ014VB VZ012VB VZ041VB

Serrure à clé n°1242E Serrure à clé n°405 VZ310PVB

pour : - porte opaque

- porte transparente pour : - porte opaque

- porte transparente VZ310PVB VZ311PVB Coffrets vega saillies 1 à 4 rangées, 18 0 par rangée équipés de : - plaques passe-câbles amovibles en haut et en bas - châssis modulaire amovible - plastrons modulaires individuels - bornier de terre SanVis - bande de marquage - obturateurs - 1 bracelet guide fils par rangée modulaire Données communes : - IP 30 / IK 07 (sans porte) - IP 40 / IK 08 (avec porte) - classe II - entraxe rails DIN 150 mm Conformes selon - EN 61439-3 et EN 60670-24 - Résistances au fil incandescent 750 °C Portes transprentes et opaques équipés de : - fermeture sans clé ni outil - porte planConception/réalisation Hager SAS - 132 boulevard d’Europe – F-67210 OBERNAI Imprimé en France – Illustrations non contractuelles – crédits photos : Fotolia - Lena Burmann - SPW Hager SAS 132 boulevard d‘Europe BP 78 - 67212 OBERNAI Cedex hager.fr QZD734aF17
