MODE D'EMPLOI TELIS 4 RTS SOMFY
Notice d'installation et d'utilisation
Sommaire
1. La télécommande Telis 4 RTS en quelques mots 3
1.1 À quoi sert une Telis 4 RTS ? 3
1.2 Quelques définitions 3
2.1 Installation et mise en service 4
2.2 Utilisation 4
2.3 Environment 5
3.Contenu du kit et outils nécessaires 5
3.1 Lieste des pièces 5
3.2 Outils nécessaires 5
4. La Telis 4 RTS en détaill 6
4.1 Composants 6
4.2 Caracteristiques techniques 6
5.1 Canaux et lampes témoin 6
5.2 Choix de volets roulants / stores à piloter 8
6.Ajout d'une nouvelle Telis 4 RTS 12
6.1 Identification du point de commande d'origine 12
6.2 Point une touche 13
6.3 Point avec touches Montée / STOP / Descente 16
6.4 Horloge 18
6.5 Point de commande Situo 20
6.6 Télecommandes Telis 1 RTS / Telis Soliris RTS 21
7. Remplacement d'un point de commande perdu ou cassé 23
7.1 Point de commande perdu ou cassé unique 23
7.2 Point de commande perdu ou cassé parmi d'autres 24
8. Fixation du support 24
9. La Telis 4 RTS au quotidien 24
9.1 Sélection du canal 24
9.2 Touches Montée et Descente 25
9.3 Touche my 25
9.4 Remplacement de la pile 25
9.5 Entretien 26
10. Un problème avec la Telis 4 RTS? 26
Le Savoir-Faire Somfy au service de votre satisfaction.
Nous vous remercions d'avoir choisi une Telis 4 RTS Somfy. Avant d'installer et d'utiliser la Telis 4 RTS, dire attentivement cette notice.
Les solutions Somfy animant les ouvertures pour rendre votre maison vivante. Les solutions Somfy sont conçues pour permettre à chacun de profiter pleinement des volets roulants, des stores extérieurs et interieurs, de la porte de garage et du portail, au gré des besoin et des envies.
Bien pensées et simples d'usage, les solutions Somfy contribuent aux petitsCLS raisirs quotidiens et rendent la vie à la maison plus/agreable.
1. La télécommande Telis 4 RTS en quelques mots
1.1 À quoi sert une Telis 4 RTS ?
La Telis 4 RTS est une télécommande radio sans fil compatible uniquement avec des produits équipés de la Radio Technology Somfy (RTS): moteurs de volet roulant, moteurs de store, etc.
La Telis 4 RTS permet de piloter plusieurs volets roulants / stores de façon individuelle à partir d'une unique télécommande grâce à un système de 5 canaux radio représentés par des lampes tímoin. La Telis 4 RTS permet également de commander plusieurs produits à la fois.
1.2 Quelques définitions
Installation:
Ensemble des produits radio qui équipent la maison.
Position favorite :
La position favorite correspond à la position ideale du volet roulant ou du store dans certaines situations de la vie : par exemple ajuster la position du store pour manger en terrasse en plein eté sans priver les plantes de lumière ; travailler sur son ordinateur en pleine jourée en abaissant les volets roulants de moitié, etc.
2.1 Installation et mise en service
Avant d'installer et d'utiliser la Telis 4 RTS, dire attentivement cette notice.
Cette notice décrit l'installation, la mise en service et le mode d'utilisation de la Telis 4 RTS.
Avant toute installation, vérifier la compatibilité de la Telis 4 RTS avec les équipements et accessoires associés.
Toute'utilisation non conforme entraînerait l'exclusion de la responsabilité et de la garantie Somfy.
2.2 Utilisation
- Somfy recommande la presence d'au moins un point de commande à proximé du volet roulant / store ou d'un groupe de volets roulants / stores.
- Ne pas laisser les enfants jouer avec les points de commande fixes.
Mettre les télécommandes hors de portée des enfants.
- Surveiller le volet roulant / store pendant qu'il est en mouvement, en particulier lors de la mise en service de la Telis 4 RTS et éloigner toute personne jusqu'à ce que le volet roulant / store soit complètement fermé.
- Couper le disjoncteur qui correspond au volet roulant / store avant toute opération d'entretien autour du volet roulant / store (par exemple le nettoyage des vitres).
- Éviter les manoeuvres lors de la formation de gel sur le volet roulant / store, sauf si le moteur est équipé de la protection anti-gel.
- Ne pas laisser le produit derrière une fenêtre en plein soleil : la Telis 4 RTS ne résiste pas à des températures supérieures à 60^ .
- Ne pas laisser la Telis 4 RTS dans la voiture en hiver.
- Ne pas immerger ni faire tremper la Telis 4 RTS dans des liquides.
- Ne pas utiliser de produits d'entretien autres que ceux préconisés par Somfy.
- Vérifier féquèment l'installation pour déceler tout mauvais équilibrage ou tout signe d'usure. Ne pas utiliser le volet roulant / store si une réparation ou un réglage est nécessaire.
2.3 Environment
Les produits électriques et Electroniques endommagés tout comme les piles usagées ne doivent pas être jetés avec les ordures menagères. Veiller à les déposer dans un point de collecte ou dans un centre agréé afin de garantir leur recyclage.
3. Contenu du kit et outils nécessaires

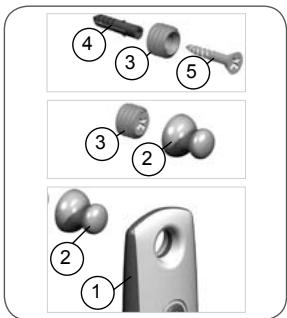

3.1 List des pieces
- Avant de commencer l'installation et la mise en service de la Telis 4 RTS, contrôle la présence et la quantité (Q) de toutes les pieces listées dans le tableau ci-dessous :
| N° | Composants | Q. |
| 1 | Télécommande Telis 4 RTS | 1 |
| 2 | Pion de fixation | 1 |
| 3 | Support | 1 |
| 4 | Cheville | 1 |
| 5 | Vis | 1 |
| 6 | Autocollant d'identification | 1 |
3.2 Outils nécessaires
- Tournevis cruciforme
- Tournevis plat gainé et isolé
Perceuse et foret
- Crayon
4. La Telis 4 RTS en détail
4.1 Composants
A. Touche Montée
B. Touche STOP / my
C. Touche Descente
D. Lampes témoin
E. Touche Sélection
F. Bouton PROG
4.2 Caracteristiques techniques
Dimensions en mm (H x I x e) :
Modèle Pure : 134 x 41 x 21 mm
Modèles Lounge, Silver, Patio : 145 x 49 x 22 mm
Température de fonctionnement: 0^ à + 60 °C
Indice de protection : Utilisation en interieur, en piece sèche - IP 30
Fréquence:433,42MHz
Portée : 20 m à travers deux murs en béton ; 200 m en champ libre
Pile:3VtypeCR2430
5.1 Canaux et lampes témoin
5.1.1 Description
La Telis 4 RTS permet de piloter individuellement ou simultanément des volets roulants et des stores différents avec une unique télécommande.
Cette fonctionnalité est permise grâce à un système de 5 canaux identifiés par des lampes tímoin : chaque canal correspond à une télécommande individuelle et est associé à une ou plusieurs lampes tímoin.
Chaque canal est indépendant et pilote un volet roulant / store ou un ensemble de volets roulants / stores. La navigation entre les 5 canaux s'effectue grâce à la touche Sélection (E).
5.1.2 Identification des canaux
Les 4 premiers canaux sont représentés chacun par une lampe témoin, le cinquième canal par les 4 lampes témoin :
- Canal 1: la première lampe témoin est allumée,
- Canal 2 : la deuxième lampe tímoin est allumée,
- Canal 3 : la troisième lampe témoin est allumée,
- Canal 4 : la quatrième lampe témoin est allumée,
- Canal 5: les quatre lampes témoin sont allumées.
5.1.3 Sélection de canal
La touche Sélection (E) permet de naviguer entre les 5 canaux :
- Appuyer sur la touche Sélection (E) pour désirir la lampe témoin qui correspond au canal recherché, c'est à dire au volet roulant / store à piloter :
La lampe témoin s'allume pendant quelques secondes puis s'éteint.
- Appuyer sur une des trois touches Montée/ STOP/ Descentre pour contrôle le fonctionnement.
Remarque : la Telis 4 RTS garde en mémoire le dernier canal activé. Un appui sur la touche Sélection (E) allume la lampe tepoin du dernier canal utilisé.
Canal 1:
Canal 2: 。
Canal3： 。
Canal 4: 。 。 。
Canal5：
5.2 Choix de volets roulants / stores à piloter
Remarque :
Ce chapitre est illustré d'un exemple concret pour expliquer le fonctionnement de base de la Telis 4 RTS et de ses canaux. Les volets roulants identifiés ici peuvent être replacés par des stores ou des stores et des volets roulants.
5.2.1 Contexte d'utilisation
Pour facilitier les explications, nous allons utiliser un ensemble de 4 volets roulants dans une maison type :
- Volet roulant de la cuisine dit Volet Cuisine,
- Volet roulant du bureau dit Volet Bureau,
- Volet roulant N^1 du salon dit Volet Salon 1,
- Volet roulant N^2 du salon dit Volet Salon 2.
Chacun de ces quatre volets roulants est équipé d'un point de commande individuel.
L'objectif de l'installation de la Telis 4 RTS est de pouvoir piloter ces 4 volets roulants indépendamment mais aussi dans certaines occasions les 4 volets roulants en même temps.
Pour pouvoir piloter les 4 volets roulants avec la Telis 4 RTS, il faut associé chaque volet roulant à un canal puis associier les 4 volets roulants sur le cinquième canal.
5.2.2 Attribution d'un canal à un volet roulant
Remarque: Cette étape permet de désir quel canal sera attribué àquel produit. Elle ne permet pas d'effectuer l'association en tant que telle.
-
Choisir surquel canal associerquel volet roulant:
-
Canal 1:Volet Cuisine
- Canal 2:Volet Bureau
- Canal 3:Volet Salon 1
- Canal 4:Volet Salon 2
-
Canal 5 : les 4 Volets - Cuisine, Bureau, Salon 1 et Salon 2.
-
Reporter ces noms sur l'autocollant d'identification.
- Coller l'autocollant à l'arrière de la Telis 4 RTS comme aide-mémoire.
Remarque:L'associationd'un canal a un volet roulant se fait de façon individuelle.
Volet Cuisine sur canal 1
- Identifier le point de commande d'origine associé au volet Cuisine.
- Appuyer sur le bouton PROG du point de commande d'origine (se reporter au chapitre « Ajout d'une nouvelle Telis 4 RTS ») jusqu'àu bref mouvement du volet roulant / store.
- Appuyer sur la touche Sélection (E) pour allumer la première lampe témoin (canal 1).
- Faire un appui bref sur le bouton PROG (F) situé à l'arrière de la Telis 4 RTS :
Le volet roulant effectue un second bref mouvement pour indiquer que la nouvelle Telis 4 RTS est enregistrée.
Volet Bureau sur canal 2
- Identifier le point de commande d'origine associé au volet Bureau.
- Appuyer sur le bouton PROG du point de commande d'origine (se reporter au chapitre « Ajout d'une nouvelle Telis 4 RTS ») jusqu'àu bref mouvement du volet roulant / store.
- Appuyer sur la touche Sélection (E) pour allumer la deuxième lampe témoin (canal 2).
- Faire un appui bref sur le bouton PROG (F) situé à l'arrière de la Telis 4 RTS :
Le volet roulant effectue un second bref mouvement pour indiquer que la nouvelle Telis 4 RTS est enregistrée.
Volet Salon 1 sur canal 3
- Identifier le point de commande d'origine associé au volet Salon 1.
- Appuyer sur le bouton PROG du point de commande d'origine (se reporter au chapitre « Ajout d'une nouvelle Telis 4 RTS ») jusqu'àu bref mouvement du volet roulant / store.
- Appuyer sur la touche Sélection (E) pour allumer la troisième lampe témoin (canal 3).
- Faire un appui bref sur le bouton PROG (F) situé à l'arrière de la Telis 4 RTS:
Le volet roulant effectue un second bref mouvement pour indiquer que la nouvelle Telis 4 RTS est enregistrree.
Volet Salon 2 sur canal 4
- Identifier le point de commande d'origine associé au volet Salon 2.
- Appuyer sur le bouton PROG du point de commande d'origine (se reporter au chapitre « Ajout d'une nouvelle Telis 4 RTS ») jusqu'àu bref mouvement du volet roulant / store.
- Appuyer sur la touche Sélection (E) pour allumer la quatrième lampe témoin (canal 4).
- Faire un appui bref sur le bouton PROG (F) situé à l'arrière de la Telis 4 RTS :
Le volet roulant effectue un second bref mouvement pour indiquer que la nouvelle Telis 4 RTS est enregistrree.
4 Volets (Cuisine, Bureau Salon 1 et 2) sur canal 5
- Appuyer sur le bouton PROG du point de commande d'origine du volet roulant Cuisine jusqu'à bref mouvement du volet roulant Cuisine.
- Appuyer sur la touche Sélection (E) pour allumer les 4 lampes témoin (canal 5).
-Faire un appui bref sur le bouton PROG (F) situé à l'arrête de la Telis 4 RTS jusqu'à au deuxième bref mouvement du volet roulant / store.
- Appuyer sur le bouton PROG du point de commande d'origine du volet roulant Bureau jusqu'àu bref mouvement du volet roulant Bureau.
- Appuyer sur la touche Sélection (E) pour allumer les 4 lampes tímein (canal 5).
-Faire un appui bref sur le bouton PROG (F) situé à l'arrière de la Telis 4 RTS jusqu'à au deuxieme bref mouvement du volet roulant Bureau.
- Appuyer sur le bouton PROG du point de commande d'origine du volet roulant Salon 1 jusqu'àbref mouvement du volet roulant Salon 1.
- Appuyer sur la touche Sélection (E) pour allumer les 4 lampes témoin (canal 5).
-Faire un appui bref sur le bouton PROG (F) situé à l'arrière de la Telis 4 RTS jusqu'àau deuxieme bref mouvement du volet roulant Salon 1.
- Appuyer sur le bouton PROG du point de commande d'origine du volet roulant Salon 2 jusqu'àbref mouvement du volet roulant Salon 2.
- Appuyer sur la touche Sélection (E) pour allumer les 4 lampes témoin (canal 5).
- Faire un appui bref sur le bouton PROG (F) situé à l'arrière de la Telis 4 RTS jusqu'à deuxieme bref mouvement du volet roulant Salon 2.
- Appuyer sur la touche Montée :
Les 4 volets roulants se déplacent vers le haut.
6. Ajout d'une nouvelle Telis 4 RTS
6.1 Identification du point de commande d'origine
6.1.1 Conseils
- Pour ajouter une Telis 4 RTS, utiliser le point de commande associé au volet roulant / store qui ne pilote que ce volet roulant / store : un appui sur la touche Montée ou Descente n'engendre que le déplacement du volet roulant / store auquel la nouvelle Telis 4 RTS doit être associée.
Attention! S'il n'y a plusaucen point de commande associé au volet roulant /store (tous les points de commande sont perduus ou cassés), contacter le service d'assistance Somfy.
Rappel: Cette notice ne déscrit que l'installation d'une Telis 4 RTS supplémentaire en commande dite « commande individuelle ». Consulter la notice des fonctionnalités avances disponible sur Internet (adresse au dos de cette notice) pour installer une commande dite « commande de groupe »
- Sur certains volets roulants / stores, l'entrée en mode programmation, l'ajout et la suppression d'un point de commande sont signalés par une série de « Bip » émis par le moteur, pour d'autres volet roulant / store ils sont signalés par un bref mouvement du volet roulant / store.
Remarque: Si le voit roulant / store n'émet aucun Bip ni ne fait de bref mouvement, contacter le service d'assistance Somfy.
- Placer le volet roulant / store en position mediane avant d'installer la nouvelle Telis 4 RTS afin de visualiser facilement les mouvements.

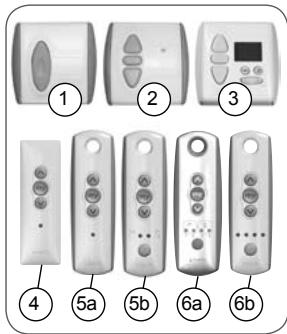

6.1.2 Points de commande d'origine
- Identifier le point de commande d'origine dans la liste ci-dessous et se reporter au paragraphe indiqué pour ajouter la nouvelle Telis 4 RTS :
1) Point de commande fixé au mur avec une seule touche, dit Point une touche, voir paragraphe 6.2;
2) Point de commande fixé au mur avec touches Montée/STOP/Descene, dit Point avec touches Montée/STOP/ Descene, voir paragraphe 6.3;
3) Point de commande de type pro-grammateur, dit Horloge, voir paragraphe 6.4; 4) Point de commande fixé au mur Situo, voir paragraphe 6.5;
5a) Telekomande Telis 1 RTS, voir paragraphe 6.6;
5b) Telekomande Telis Soliris RTS, voir paragraphe 6.6;
6a) Telecommande Telis 4 RTS, voir paragraphe 6.7;
6b) Telekomande Telis Soliris RTS, voir paragraphe 6.7.
6.2 Point une touche
Semettreaproximitedu volet roulant /storepourtefectuergl'st installationde la nouvelleTelis4RTS.
6.2.1 Identification du modele
- Vérifier que le point de commande d'origine possède une touche allongée.
- Placer le volet roulant / store en position médiane.
- Démoner la façade du point une touche :
Point une touche avec façade blanche et grise
- Soulever avec douceur la façade avec un outil fin et plat (type tournevis plat) à la jonction entre la partie blanche et la partie grise.
- Faire levier sans forcer pour dégager les pattes de fixation de la façade.
Point une touche avec façade blanche
- Faire levier avec un outil fin et plat (type tournevis plat), sans forceur, au niveau de la partie supérieure de
la façade pour la dégager de son support.
6.2.2 Ajout de la Telis 4 RTS
Modèle A :
- Faire un contact entre la plage en étain PROG du circuit électrique et le support de pile à l'aide d'un tournevis plat jusqu'au bref mouvement du volet roulant / store (ou une série de 3 « Bip »): la fonction PROG est activée pendant environ 2 min.
- Prendre la nouvelle Telis 4 RTS.
- Appuyer sur la touche Sélection (E) pour allumer la lampe fémoin qui correspond au canal auquel associé le volet roulant / store.
- Faire un appui bref sur le bouton PROG (F) de la nouvelle Telis 4 RTS avec une pointe de crayon: le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 4 RTS est enregistrée.
-
Appuyer sur la touche Descente de la nouvelle Telis 4 RTS :
-
Si le volet roulant / store descend, la Telis 1 RTS fonctionne.
-
Si le voit roulant / store ne rouge pas, contacter le service d'assistance Somfy.
-
Remetre en place la façon du point de commande d'origine :
Point une touche avec façade blanche et grise
- Insérer les pattes de fixation dans leurs encoches sur un des cotsés de la façade.
- Appuyer sur l'autre côte jusqu'au « clac » pour fixer la façade sur son support.
Point une touche avec façade blanche
- Remetre la façade sur son support.
Modèle B:
- Enlever la pile du point de commande d'origine à l'aide d'un objet en plastique.
- Appuyer sur la partie centrale de la touche du point une touche.
- Remetre la pile au fond de son support (texte lisible).
- Appuyer de nouveau sur la touche jusqu'au bref mouvement du volet roulant / store (ou une série de 3 « Bip »): la fonction PROG est activée pendant environ 2 min.
- Prendre la nouvelle Telis 4 RTS.
- Appuyer sur la touche Sélection (E) pour allumer la lampe fémoin qui correspond au canal auquel associé le volet roulant / store.
-
Faire un appui bref sur le bouton PROG (F) de la nouvelle Telis 4 RTS avec une pointe de crayon: le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 4 RTS est enregistrée.
-
Appuyer sur la touche Descente de la nouvelle Telis 4 RTS :
-
Si le volet roulant / store descend, la Telis 1 RTS fonctionne.
-
Si le volet roulant / store ne rouge pas, contacter le service d'assistance Somfy.
-
Remetre en place la façon :
Point une touche avec façade blanche et grise :
- Insérer les pattes de fixation dans leurs encoches sur un des cots de la façade.
- Appuyer sur l'autre côte jusqu'àu « clac » pour fixer la façade sur son support.
Point une touche avec façade blanche :
- Remetre la façade sur son support
6.3 Point avec touches Montée / STOP / Descente
Semettreaproximiteduvoletroulant /store poureffectuer l'installation de la Telis4RTS.
6.3.1 Vérification de la compatibilité
- Retourner la façade : le bouton PROG se situe à côté de la pile (b).
Attention! Si après démontage de la façade, il n'y a aucun bouton PROG, cela signifie que le point de commande n'est pas compatible : la Telis 4 RTS ne pourrait pas être associée au volet roulant / store.
6.3.2 Ajout de la Telis 4 RTS
- Remetre l'alimentation secteur.
- Appuyer sur le bouton PROG (b) du point de commande d'origine jusqu'àu bref mouvement du volet roulant / store ou une série de 3 « Bip »): la fonction PROG est activée pendant environ 2 min.
- Prendre la nouvelle Telis 4 RTS.
- Appuyer sur la touche Sélection (E) pour allumer la lampe fémoin qui correspond au canal auquel associé le volet roulant / store.
- Faire un appui bref sur le bouton PROG (F) de la Telis 4 RTS avec une pointe de crayon: le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 4 RTS est enregistrée.
-
Appuyer sur la touche Descente de la nouvelle Telis 4 RTS :
-
Si le volet roulant / store descend, la Telis 4 RTS fonctionne.
-
Si le voit roulant / store ne rouge pas, contacter le service d'assistance Somfy.
-
Remetre en place la façon du point de commande d'origine:
-
Insérer les pattes de fixation dans leurs encoches sur un des cots de la façade.
- Appuyer sur l'autre côté jusqu'àu « clac » pour fixer la façon sur son support.
6.4 Horloge
Semettreaproximiteduvoletroulant /storepouffectuerl'st installationdeLatelis4RTS.
6.4.1 Vérification de la compatibilité
Attention! Si après démontage de la façade, il n'y a aucun bouton PROG, cela signifie que le point de commande n'est pas compatible : la Telis 4 RTS ne pourrait pas être associée au volet roulant / store.
6.4.2 Ajout de la Telis 4 RTS
-
Appuyer sur la touche Descente de la nouvelle Telis 4 RTS :
-
Remetre l'alimentation secteur.
- Appuyer sur la languette (c) jusqu'au bref mouvement du volet roulant / store (ou une série de 3 « Bip »): la fonction PROG est activée pendant environ 2 min.
- Prendre la nouvelle Telis 4 RTS.
- Appuyer sur la touche Sélection (E) pour allumer la lampe fémoin qui correspond au canal auquel associé le volet roulant / store.
-
Faire un appui bref sur le bouton PROG (F) de la nouvelle Telis 4 RTS avec une pointe de crayon: le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 4 RTS est enregistrée.
-
Si le volet roulant / le store descend, la Telis 4 RTS fonctionne.
-
Si le volet roulant / le store ne rouge pas, contacter le service d'assistance Somfy.
-
Remetre en place la façon du point de commande d'origine:
-
Insérer la façade sur son support en laissant ressortir les touches de leurs logements.
- Appuyer sur la face avant jusqu'au « clac » pour fixer la façon sur son support.
Se mettre a proximite du volet roulant /store pour effectuer l'installation de la Telis 4 RTS.
6.5.1 Ajout de la Telis 4 RTS
- Placer le volet roulant / store en position mediane.
-
Demonter la façade de la Situo :
-
Soulever avec douceur la façade avec un outil fin et plat (type tournevis plat) au niveau de la partie inférieure.
- Faire levier sans forceur pour dégager les pattes de fixation de la façade.
-
Retourner la façade : le bouton PROG se situe à côté de la pile (d).
-
Appuyer sur le bouton PROG (d) de la Situo jusqu'au bref mouvement du volet roulant / store (ou une série de 3 « Bip »): la fonction PROG est activée pendant environ 2 min.
- Prendre la nouvelle Telis 4 RTS.
- Appuyer sur la touche Sélection (E) pour allumer la lampe fémin qu qui correspond au canal auquel associé le volet roulant / store.
- Faire un appui bref sur le bouton PROG(F) de la nouvelle Telis 4 RTS avec une pointe de crayon: le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 4 RTS est enregistrée.
-
Appuyer sur la touche Descente de la nouvelle Telis 4 RTS :
-
Si le volet roulant / le store descend, la Telis 4 RTS fonctionne.
- Si le volet roulant / le store ne rouge pas, contacter le service d'assis
tance Somfy.
6.6 Telecommandes Telis 1 RTS / Telis Soliris RTS
La Telis 1 RTS a une lampete moin (5a) et la Telis Soliris RTS, deux lampes tmeoin (5b).
Si la télécommande d'origine a plus de deux lampes témoin, se reporter au chapitre « Télecommandes Telis 4 RTS / Telis 4 Soliris RTS »
Semettreaproximite du volet roulant /store poureffectuer l'installation de la Telis4RTS.
6.6.1 Ajout d'une Telis 4 RTS
- Placer le volet roulant / store en position mediane.
- Retourner la Telis d'origine : le bouton PROG (g) se situe sur la face arrêté.
- Appuyer sur le bouton PROG (g) avec une pointe de crayon jusqu'au bref mouvement du volet roulant / store (ou une série de 3 « Bip »): la fonction PROG est activée pendant environ 2 min.
- Prendre la nouvelle Telis 4 RTS.
- Appuyer sur la touche Sélection (E) pour allumer la lampe fémoin qui correspond au canal auquel associé le volet roulant / store.
-
Faire un appui bref sur le bouton PROG (F) de la nouvelle Telis 4 RTS avec une pointe de crayon: le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 4 RTS est enregistrée.
-
Appuyer sur la touche Descente de la nouvelle Telis 4 RTS :
-
Si le volet roulant / le store descend, la Telis 4 RTS fonctionne.
- Si le volet roulant / le store ne rouge pas, contacter le service d'assistance Somfy.
6.7 Télecommandes Telis 4 RTS / Telis 4 Soliris RTS
Les Telis 4 RTS (6a) et Telis 4 Soliris RTS (6b) ont 4 lampes témoin.
Semettreaproximite du volet roulant /store poureffectuer l'installation de la Telis4RTS.
6.7.1 Ajout d'une Telis 4 RTS
- Sur la Telis d'origine, seLECTIONner la lampe témoin qui commande le volet roulant / store seul, avec la touche (f).
- Placer le volet roulant / store en position mediane.
- Retourner la Telis d'origine : le bouton PROG (g) se situe sur la face arrêté.
- Appuyer sur le bouton PROG (g) avec une pointe de crayon jusqu'au bref mouvement du volet roulant / store (ou une série de 3 « Bip »): la fonction PROG est activée pendant environ 2 min.
- Prendre la nouvelle Telis 4 RTS.
- Appuyer sur la touche Sélection (E) pour allumer la lampe témoin qui correspond au canal auquel associé le volet roulant / store.
- Faire un appui bref sur le bouton PROG (F) de la nouvelle Telis 4 RTS avec une pointe de crayon: le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 Bip ) pour indiquer que la nouvelle Telis 4 RTS est enregistrree.
- Appuyer sur la touche Descende de la nouvelle Telis 4 RTS :
-Si le volet roulant/le store descend, la Telis 4 RTS fonctionne.
-Si le volet roulant / le store ne rouge pas, contacter le service d'assistance Somfy.
7. Remplacement d'un point de commande perdu ou cassé
Si le point de commande d'origine est perdu ou cassé, il y a deux situations possibles :
- le point de commande perdu ou casset est l'unique point de commande du volet roulant / store,
- le point de commande perdu ou casset n'est pas le seul à commander le volet roulant / store.
7.1 Point de commande perdu ou cassé unique
Contacter le service d'assistance Somfy pour être guidé dans le remplacement du point de commande unique perdu ou cassé.
7.2 Point de commande perdu ou cassé parmi d'autres
- Preindre un des points de commande associés au volet roulant / store.
- Suivre les étapes décrites dans le chapitre « Ajout de la Telis 4 RTS » selon le modele de point de commande.
Attention: Si après avoir suivi cette opération il n'y a pas de bref mouvement (ou de série de « Bip ») du volet roulant / store, contacter le service d'assistance Somfy pour être guidé dans le remplacement.
8. Fixation du support
Somfy conseille d'installer la Telis 4 RTS à proximé du produit auquel elle est associée pour éviter les recherches inutiles de cette-ci.
Distance minimale à respecter entre deux points de commande RTS : 30 cm.
- Percer un trou de diamètre 6 mm.
- Enfoncer la cheville (4).
- Fixer le support (3) avec la vis (5).
- Visser le pion de fixation (2) sur le support (3).
- Enfilier la Telis 4 RTS (1) sur le pion de fixation (2).
Attention: Ne pas fixer la Telis 4 RTS sur une partie métallique.
9. La Telis 4 RTS au quotidien
9.1 Sélection du canal
- Appuyer sur la touche sélection (E) pour allumer la lampe fémoin qui correspond au volet roulant / store ou à l'ensemble de volets roulants / store à piloter.
9.2 Touches Montée et Descente
- Appuyer sur la touche Montée (h) : le volet roulant / store se déplace vers le haut et s'arrête automatiquement en position haute.
- Appuyer sur la touche Descente (i) : le volet roulant / store se déplace vers le bas et s'arrête automatiquement en position basse.
Pour passer du sens de Montée vers le sens de Descente (et vice versa), il n'est pas nécessaire d'appuyer sur la touche my.
9.3 Touche my
La touche my a deux fonctions :
- Une fonction STOP : un appui bref sur la touche my arrête le déplacement du volet roulant / store.
- Une fonction my : un appui bref sur la touche my envoie le volet roulant / store en position favorite, si une position favorite est enregistrree et si le volet roulant / store est a l'arrêt.
Pour en savoir plus sur la fonction my, consulter notre site Internet à l'adresse suivante :
http://www.somfy.com/mysomfy/
9.4 Remplacement de la pile
Environnement! Ne pas jeter la pile usagée avec les ordures menagères, voir parrapagne 2.3.
- Dévisser le capot arrêté de la Telis 4 RTS.
- Pousser la pile usagée hors de son logement avec un objet en plastique.
- Insérer une pile aux caractéristiques
identiques, la face marquee du plus (+) et du texte lisible.
-Pousser la pile au fond de son logement.
- Revisser le capot arrêté de la Telis 4 RTS.
- Appuyer sur une touche de la face avant : si une ou toutes les lampes tiemoins s'allument, alors le remplacement de la pile est correct.
Remarque : la Telis 4 RTS garde en mémoire le dernier canal activé.
9.5 Entretien
| Problème | Causes possibles | Solutions |
| Le volet roulant / store ne se déplace pas après un appui sur une touche de la Telis 4 RTS. | La Telis 4 RTS se trouve trop loin du volet roulant / store à commander. | Se rapprocher du volet roulant / store et appuyer de nouveau sur une touche de la Telis 4 RTS. Si cela ne fonctionne toujours pas, replacer la pile. |
| La pile de la Telis 4 RTS est faible. | Remplacer la pile par une pile aux caractéristiques identiques - voir paragraphe « Remplacement de la pile». |
| Le canal sélectionné n'est pas celui qui pilote le volet roulant / store. | Sélectionner le bon canal. |
| La lampe témoin de la Telis 4 RTS ne s'allume plus. | La pile de la Telis 4 RTS est faible. | Remplacer la pile par une pile aux caractéristiques identiques - voir paragraphe « Remplacement de la pile». |
| Le volet roulant / store monte après un appui sur la touche Descente.
Le volet roulant / store descend après un appui sur la touche Montée. | La Telis 4 RTS est tenue à l'envers. | Retourner la Telis 4 RTS de façon à avoir la lampe témoin en dessous des touches Montée / my / Descente. |
| Le point de commande d'origine a une seule touche. | Contacter le service d'assistance Somfy. |
| Il est impossible d'utiliser la nouvelle Telis 4 RTS après avoir suivi la procédure pas à pas. | L'association de la nouvelle Telis 4 RTS a échoué. | Contacter le service d'assistance Somfy. |
| Le moteur ne rouge pas ou n'émet aucin « bip»|. | | Contacter le service d'assistance Somfy. |
| La Telis 4 RTS commande un autre volet roulant / store. | Il y a eu un problème lors de l'association de la Telis 4 RTS. | Contacter le service d'assistance Somfy. |
- Pour tout problème ou question non résolu(e), contacter le service d'assistance Somfy au numéro de téléphone indiqué au dos de cette notice
Où nous joindre ?
Belgique
Somfy Belux
Tel: +32 (0) 2712 07 70
Site Internet: www.somfy.be
Canada
Somfy ULC
Tel: +1 (0) 905 564 6446
Site Internet: www.somfy.com/nam/index.
Par la presente, Somfy déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l'adresse Internet www.somfy.com/ce.
Utilisable en Union Européenne, Confédération Helvétique (Suisse) et Norvège.
