8.3 Remplacement de la pile 8.4 Entretien 9. Un problème avec la Telis 1 RTS ?
Bien pensées et simples d’usage, les solutions Somfy contribuent aux petits plaisirs quotidiens et rendent la vie à la maison plus agréable.
La Telis 1 RTS s’utilise : • pour commander un seul volet roulant / store à la fois - la Telis 1 RTS est une commande individuelle ; • pour commander plusieurs volets roulants et/ou stores en même temps - la Telis 1 RTS est une commande de groupe (fonction d’installation avancée).
Toute utilisation non conforme entraînerait l’exclusion de la responsabilité et de la garantie Somfy.
- Ne pas laisser les enfants jouer avec les points de commande fixes. Mettre les télécommandes hors de portée des enfants. Surveiller le volet roulant / store pendant qu’il est en mouvement, en particulier lors de la mise en service de la Telis 1 RTS et éloigner toute personne jusqu’à ce que le volet roulant / store soit complètement fermé. Couper le disjoncteur qui correspond au volet roulant / store avant toute opération d’entretien autour du volet roulant / store (par exemple le nettoyage des vitres). Éviter les manœuvres lors de la formation de gel sur le volet roulant / store, sauf si le moteur est équipé de la protection anti-gel. Ne pas laisser le produit derrière une fenêtre en plein soleil : la Telis 1 RTS ne résiste pas à des températures supérieures à 60 °C. Ne pas laisser la Telis 1 RTS dans la voiture en hiver. Ne pas immerger ni faire tremper la Telis 1 RTS dans des liquides. Ne pas utiliser de produits d’entretien autres que ceux préconisés par Somfy. Vérifier fréquemment l’installation pour déceler tout mauvais équilibrage ou tout signe d’usure. Ne pas utiliser le volet roulant / store si Copyright © 2008 Somfy SAS. All rights reserved.
3.1 Liste des pièces -
1 RTS, contrôler la présence et la quantité (Q) de toutes les pièces listées dans le tableau ci-dessous : 4 N° Composants - Sur certains volets roulants / stores, l’entrée en mode programmation, l’ajout et la suppression d’un point de commande sont signalés par -

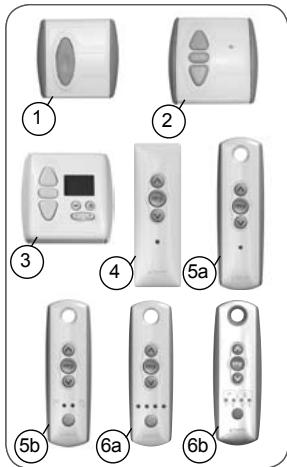

5.1.2 Points de commande d’origine - Point avec touches Montée/ STOP/ Descente, voir paragraphe 5.3 ; 3) Point de commande de type programmateur, dit Horloge, voir paragraphe 5.4 4) Point de commande fixé au mur Point une touche avec façade blanche et grise -
- S’il y a une plage en étain (a) notée PROG à côté de la pile : modèle A. - S’il n’y a pas de plage en étain notée PROG à côté de la pile : modèle B.
Faire un appui bref sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe de crayon : le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 1 RTS est enregistrée. Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / store ne bouge pas, contacter le service d’assistance Somfy. Si le point de commande d’origine doit être supprimé, passer au paragraphe 5.2.3 « Suppression du point de commande d’origine ». Si le point de commande d’origine est conservé, remettre en place la façade :
- « clac » pour fixer la façade sur son support.
(texte lisible). Appuyer de nouveau sur la touche jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min. Prendre la nouvelle Telis 1 RTS et la retourner. Faire un appui bref sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe de crayon : le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 1 RTS est enregistrée. Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / store ne bouge pas, contacter le service d’assistance Somfy. Si le point de commande d’origine doit être supprimé, passer au paragraphe 5.2.3 « Suppression du point de commande d’origine ». Si le point de commande d’origine est conservé, remettre en place la façade :
PROG (a) du circuit électrique et le support de pile à l’aide d’un tournevis plat : le volet roulant / store effectue un bref mouvement (ou une série de 8 « Bip ») pour indiquer que le point de commande d’origine est supprimé. Appuyer sur la touche du point une touche : le volet roulant / store ne se déplace pas. Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / store descend, la
Enlever la pile du point de commande d’origine à l’aide d’un objet en plastique. Appuyer sur la partie centrale de la touche du point une touche. Remettre la pile au fond de son logement (texte lisible). Appuyer de nouveau sur la touche de la façade : le volet roulant / store effectue un bref mouvement (ou une série de 8 « Bip ») pour indiquer que le point de commande d’origine est supprimé. Appuyer sur la touche du point une touche : le volet roulant / store ne se déplace pas. Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / store ne bouge
5.3 Point avec touches Montée / STOP / Descente
/ store pour effectuer l’installation de la Telis 1 RTS.
- Couper l’alimentation secteur. - Démonter la façade : - Soulever avec douceur la façade avec un outil fin et plat (type tournevis plat) à la jonction entre la partie blanche et la partie grise. - Faire levier sans forcer pour dégager les pattes de fixation de la façade. - Retourner la façade : le bouton PROG se situe à côté de la pile (b). Attention ! Si après démontage de la façade, il n’y a aucun bouton PROG, cela signifie que le point de commande n’est pas compatible : la Telis 1 RTS ne pourra pas être associée au volet roulant / store. -
(E) de la Telis 1 RTS avec une pointe de crayon : le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 1 RTS est enregistrée. Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / store ne bouge pas, contacter le service d’assistance Somfy. Si le point de commande d’origine doit être supprimé, passer au paragraphe 5.3.3 « Suppression du point de commande d’origine ». Si le point de commande d’origine est conservé, remettre en place la façade : - Insérer les pattes de fixation dans leurs encoches sur un des côtés de la façade. - Appuyer sur l’autre côté jusqu’au « clac » pour fixer la façade sur son support.
- Attendre 5 minutes. - Prendre la nouvelle Telis 1 RTS et la retourner pour accéder au bouton PROG (E). - Appuyer sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe 14
- Appuyer sur la touche Descente du point de commande d’origine : le volet roulant / store ne se déplace pas. - Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / le store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / le store ne bouge pas, contacter le service d’assistance Somfy. - Démonter le point de commande d’origine. Ne pas jeter le point de commande d’origine avec les ordures ménagères, voir paragraphe 2.3.
- (type tournevis plat), sans forcer, au niveau de la partie supérieure de la façade pour la dégager de son support.
Prendre la nouvelle Telis 1 RTS et la retourner. Faire un appui bref sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe de crayon : le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 1 RTS est enregistrée. Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / le store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / le store ne bouge pas, contacter le service d’assistance Somfy. Si le point de commande d’origine doit être supprimé, passer au paragraphe 5.4.3 « Suppression du point de commande d’origine ». Si le point de commande d’origine est conservé, remettre en place la façade : - Insérer la façade sur son support
- Attendre 5 minutes. - Prendre la nouvelle Telis 1 RTS et la retourner pour accéder au bouton PROG (E). - Appuyer sur le bouton PROG (E) de la Telis 1 RTS avec une pointe de crayon jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min. - Sur l’horloge d’origine, faire un appui bref sur la languette (c) : le volet roulant / store effectue un bref mouvement (ou une série de 8 « Bip ») pour indiquer que le point de commande d’origine est supprimé. - Appuyer sur la touche Descente de l’horloge : le volet roulant / store ne se déplace pas. - Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / le store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / le store ne bouge pas, contacter le service d’assistance Somfy. - Démonter l’horloge. Ne pas jeter le point de commande d’origine avec les ordures ménagères, voir paragraphe 2.3. Copyright © 2008 Somfy SAS. All rights reserved.
- - Soulever avec douceur la façade avec un outil fin et plat (type tournevis plat) au niveau de la partie inférieure. - Faire levier sans forcer pour dégager les pattes de fixation de la façade. - Retourner la façade : le bouton PROG se situe à côté de la pile (d). Appuyer sur le bouton PROG (d) de la Situo jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min. Prendre la nouvelle Telis 1 RTS et la retourner. Faire un appui bref sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe de crayon : le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 1 RTS est enregistrée. Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / le store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / le store ne bouge pas, contacter le service d’assistance Somfy. Si la Situo doit être supprimée, passer
- Appuyer sur la partie inférieure jusqu’au « clac » pour fixer la façade sur son support.
- Attendre 5 minutes. - Prendre la nouvelle Telis 1 RTS et la retourner pour accéder au bouton PROG (E). - Appuyer sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe de crayon jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min. - Sur la Situo, faire un appui bref sur le bouton PROG (d) : le volet roulant / store effectue un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la Situo est supprimée. - Appuyer sur la touche Descente de la Situo : le volet roulant / store ne se déplace pas. - Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / le store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / le store ne bouge pas, contacter le service d’assistance Somfy. Copyright © 2008 Somfy SAS. All rights reserved.
2 lampes témoin, se reporter au chapitre « Télécommandes Telis 4 RTS / Telis 4 Soliris RTS ». Se mettre à proximité du volet roulant / store pour effectuer l’installation de la Telis 1 RTS.
Appuyer sur le bouton PROG (g) avec une pointe de crayon jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min. Prendre la nouvelle Telis 1 RTS et la retourner. Faire un appui bref sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe de crayon : le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 1 RTS est enregistrée. Appuyer sur la touche Descente de la nouvelle Telis 1 RTS :
Avertissement ! Avant de supprimer une Telis Soliris, contacter le service d’assistance Somfy pour vérifier la compatibilité du point de commande avec le volet roulant / store. - Attendre 5 minutes. - Prendre la nouvelle Telis 1 RTS et la retourner pour accéder au bouton PROG (E). - Appuyer sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe de crayon jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») ) : la fonction PROG est activée pendant environ 2 min. - Faire un appui bref sur le bouton PROG (g) de la Telis d’origine avec une pointe de crayon : le volet roulant / store effectue un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la Telis d’origine est supprimée. - Appuyer sur la touche Descente de la Telis d’origine : le volet roulant / store ne se déplace pas. - Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / le store descend, Copyright © 2008 Somfy SAS. All rights reserved.
PROG (g) se situe sur la face arrière. Appuyer sur le bouton PROG (g) avec une pointe de crayon jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min. Prendre la nouvelle Telis 1 RTS et la retourner. Faire un appui bref sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe de crayon : le volet roulant / store effectue de nouveau un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la nouvelle Telis 1 RTS est enregistrée. Appuyer sur la touche Descente de la nouvelle Telis 1 RTS :
Avertissement ! Avant de supprimer une Telis Soliris, contacter le service d’assistance Somfy pour vérifier la compatibilité du point de commande avec le volet roulant / store. - Attendre 5 minutes. - Prendre la nouvelle Telis 1 RTS et la retourner pour accéder au bouton PROG (E). - Appuyer sur le bouton PROG (E) de la nouvelle Telis 1 RTS avec une pointe de crayon jusqu’au bref mouvement du volet roulant / store (ou une série de 3 « Bip ») : la fonction PROG est activée pendant environ 2 min. - Sélectionner la lampe témoin qui correspond au volet roulant / store seul sur la Telis d’origine, avec la touche (f). - Faire un appui bref sur le bouton PROG (g) de la Telis d’origine avec une pointe de crayon : le volet roulant / store effectue un bref mouvement (ou une série de 8 « Bip ») pour indiquer que la Telis d’origine est supprimée. - Sur la Telis d’origine, sélectionner la lampe témoin qui commande le volet Copyright © 2008 Somfy SAS. All rights reserved.
Telis d’origine : le volet roulant / store ne se déplace pas. - Appuyer sur la touche Descente de la nouvelle Telis 1 RTS : - Si le volet roulant / le store descend, la Telis 1 RTS fonctionne. - Si le volet roulant / le store ne bouge pas, contacter le service d’assistance Somfy. Ne pas jeter le point de commande d’origine avec les ordures ménagères, voir paragraphe 2.3. -
Attention : Si après avoir suivi cette opération il n’y a pas de bref mouvement (ou de série de « Bip ») du volet roulant / store, contacter le service d’assistance Somfy pour être guidé dans le remplacement. -

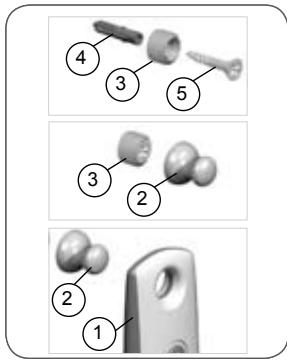

Distance minimale à respecter entre deux points de commande RTS : 30 cm. - Percer un trou de diamètre X. - Enfoncer la cheville (4). - Fixer le support (3) avec la vis (5). - Visser le pion de fixation (2) sur le support (3). - Enfiler la Telis 1 RTS (1) sur le pion de fixation (2). Attention : Ne pas fixer la Telis 1 RTS sur une partie métallique.
3 - Appuyer sur la touche Descente (i) : le volet roulant / store se déplace vers le bas et s’arrête automatiquement en position basse. Pour passer du sens de Montée vers le sens de Descente (et vice versa), il n’est pas nécessaire d’appuyer sur la touche my. -
Pour en savoir plus sur la fonction my, consulter notre site Internet à l’adresse suivante : http://www.somfy.com/mysomfy/
- Dévisser le capot arrière de la Telis 1 RTS. - Pousser la pile usagée hors de son logement avec un objet en plastique. - Insérer une pile aux caractéristiques identiques, la face marquée du plus (+) et du texte lisible. - Pousser la pile au fond de son logement. - Revisser le capot arrière de la Telis 1 RTS. - Appuyer sur une touche de la face avant : si la lampe témoin s’allume, alors le remplacement de la pile est correct.
Se rapprocher du volet roulant / store et appuyer de nouveau sur une touche de la Telis 1 RTS. Si cela ne fonctionne toujours pas, remplacer la pile.
« Remplacement de la pile».
Telis 1 RTS ne s’allume plus.
« Remplacement de la pile».
Le volet roulant / store descend après un appui sur la touche Montée.
Montée / my / Descente.
