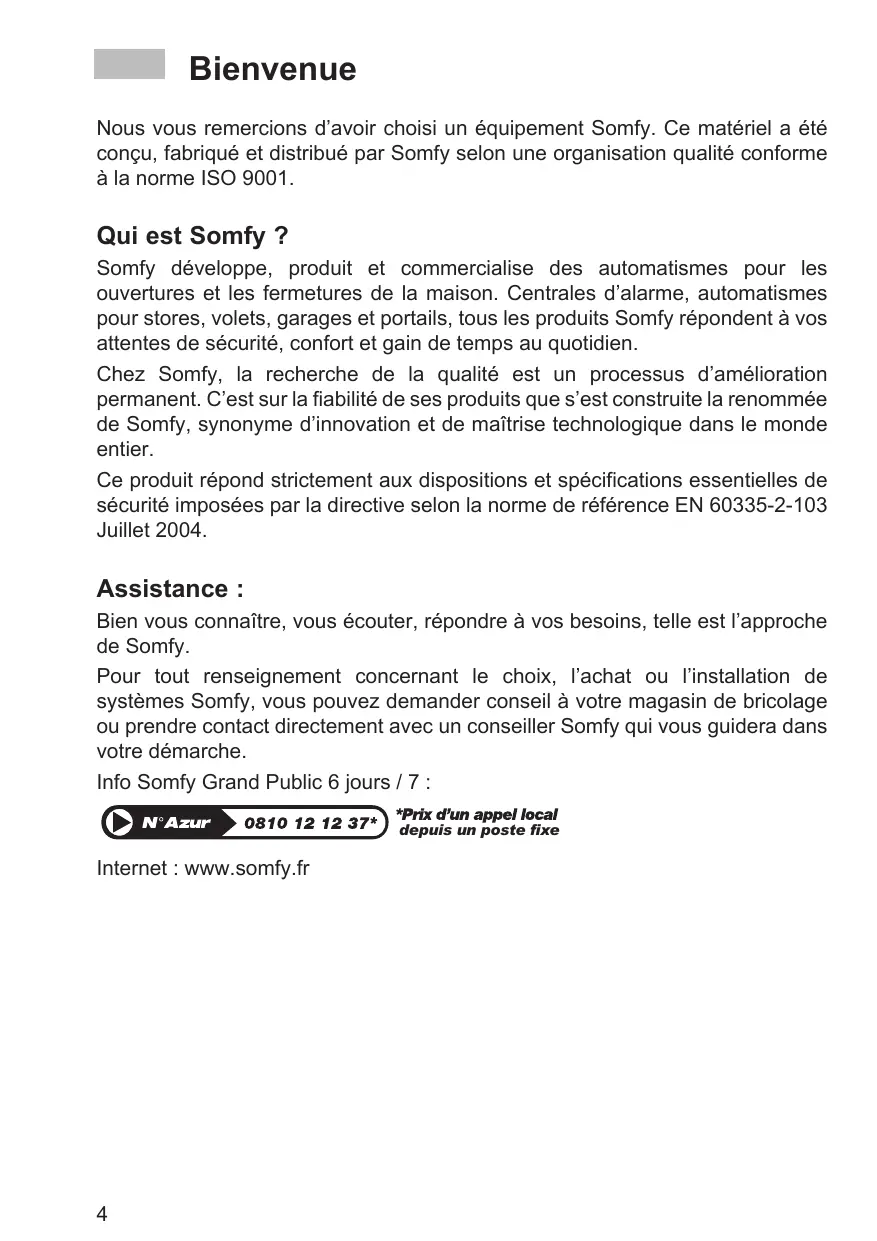

Qui est Somfy ? Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d’alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien. Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier. Ce produit répond strictement aux dispositions et spécifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60335-2-103 Juillet 2004.
Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy. Pour tout renseignement concernant le choix, l’achat ou l’installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche. Info Somfy Grand Public 6 jours / 7 : depuis un poste fixe
Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes. Mettre les dispositifs de télécommande hors de portée des enfants. Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance. Vérifiez fréquemment l’installation pour déceler tout mauvais équilibrage des vantaux ou tout signe d’usure. Ne pas utiliser l’appareil si une réparation ou un réglage est nécessaire. Déconnectez l’appareil de l’alimentation pendant les opérations de nettoyage ou d’autres opérations de maintenance, si l’appareil est commandé automatiquement. Avant d’installer la motorisation, vérifiez que la partie entraînée est en bon état mécanique, qu’elle est correctement équilibrée et qu’elle s’ouvre et se ferme correctement. S’assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entraînée et les parties fixes environnantes dues au mouvement d’ouverture de la partie entraînée sont évitées. Garder à vue votre portail pendant le mouvement. Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie entraînée, mais éloigné des parties mobiles. Sauf s’il fonctionne avec une clé, il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public. Préserver une zone de dégagement de 500 mm à l’arrière de chaque vantail lorsque le portail est complètement ouvert. Ne pas jeter votre appareil mis au rebut, ni les piles usagées avec les déchets ménagers. Vous avez la responsabilité de remettre tous vos déchets d’équipement électronique et électrique en les déposant à un point de collecte dédié pour leur recyclage. Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l’adresse internet www.somfy.com/ce. Produit utilisable dans l’Union Européenne et en Suisse. *** (exemple : interphone, contact à clé, digicode...)
Il s’ouvre vers l’intérieur de votre propriété.
L’emplacement de ces butées sera déterminé par l’angle d’ouverture des vantaux (< ou = à 120°). L’angle d’ouverture des deux vantaux peut être différent.
4 mm d’épaisseur.
Vérification des piliers Prévoyez une gaine de protection Orange ICT Ø 25 mm pour le passage enterré des câbles. Si vous ne pouvez réaliser de tranchée entre les deux piliers, utilisez un passe-câble qui pourra supporter le passage des véhicules (réf. 2400484). • Prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules.
électronique Un moyen de déconnexion omnipolaire de l’alimentation doit être prévu : • soit par un câble d’alimentation muni d’une fiche de prise de courant, • soit par un interrupteur assurant une distance de séparation des contacts d’au moins 3 mm sur chaque pôle (voir norme EN 60335-1). L’installation d’un parafoudre est conseillée (de tension résiduelle d’un maxi de 2 kV).
Percez les piliers pour le passage des gaines. Cellule réceptrice
Côté Chaussée • Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections adéquates. • Utilisez les outils appropriés, spécifiés page 2. • Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure. • Ne vous raccordez pas au secteur ou à la batterie de secours (option) avant d’avoir terminé le processus de montage. • N’utilisez en aucun cas un nettoyage au débit d’eau haute pression.
Pour ces mesures, les vantaux et leurs gonds sont censés être dans le même axe. Si ces derniers ne sont pas alignés (gonds déportés), l’angle d’ouverture maximal des vantaux sera inférieur aux valeurs indiquées. l
• la valeur d’ouverture maximale des vantaux, • la cote B pour déterminer l’axe vertical de positionnement des moteurs sur les piliers. Cote A (mm) Ouverture maximale (°) 120
Terminez le perçage des 4 orifices avec un forêt à béton de diamètre correspondant aux scellements chimiques.
Posez le moteur équipé du boîtier électronique sur le pilier où se trouve l’alimentation.
SOMFY préconise de fixer le moteur avec un scellement chimique pour sa fiabilité.
4 scellements chimiques et leurs tiges filetées dans les perçages des piliers. Attendez la prise complète des scellements chimiques.
o Montage des bras sur les moteurs.
2 Bloquez l’ensemble avec la vis appropriée.
Le montage des bras sur le portail nécessite le perçage des vantaux. Procédez aux étapes suivantes :
Ouvrez complètement l’articulation des bras sur le renfort du vantail. C’est l’assurance d’un bon verrouillage du vantail. Poussez le bras complètement ouvert contre le vantail. Veillez à ce que la patte de fixation soit bien plaquée contre le vantail.
• Assemblez la patte de fixation sur les vantaux puis ré-installez le bras dans la patte de fixation.
Raccordement du câble secteur. Verrouillage des bras.
Montez les passe-fils sur les deux moteurs.
Refermez les deux vantaux et bloquez les bras en poussant sur ces derniers.
Mise en place de l’étiquette du boîtier électronique. Mémorisation des télécommandes. Apprentissage de la course des vantaux. Montage des capots.
L’électronique Somfy mémorise automatiquement : • Les couples moteurs nécessaires à la commande des portails, en fonctionnement normal. Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation. • Les courses nécessaires pour l’ouverture et la fermeture totales des vantaux avec le repérage des butées. Pour démarrer le processus de mémorisation, il faut que les vantaux soient fermés, se tenir à distance normale du portail et respectez les étapes suivantes :
> Après quelques secondes, le portail s’ouvre, à vitesse constante * Si le portail ne s’ouvre pas correctement, vérifiez le câblage des moteurs comme indiqué page 21.
à nouveau sur la touche de la télécommande. > Le portail se ferme, un vantail après l’autre.
> Le portail s’ouvre, toujours à vitesse constante.
4 • Appuyez une dernière fois. > Les deux vantaux se presque simultanément. Ce cycle doit être complet (2 ouvertures/fermetures totales non interrompues). S’il est interrompu, le processus est simplement reporté et reprendra à la prochaine ouverture commandée. l
1 Appuyez sur la touche de la télécommande mémorisée. 2 Appuyez à nouveau pour que les 2 vantaux s’arrêtent en milieu de course. 3 Coupez l’alimentation du secteur 5 secondes minimum. 4 Remettez l’alimentation du secteur. 5 Appuyez à nouveau sur la touche de la télécommande mémorisée. Les vantaux DOIVENT partir dans le sens ouverture.
inverser les fils bleu et marron sur le moteur M1. • Le vantail qui démarre en second (commandé par M2) part en fermeture inverser les fils bleu et marron sur le moteur M2. Après avoir inversé le câblage d’un ou deux moteurs, il est nécessaire de recommencer la procédure d’apprentissage de la course des vantaux.
1 Vérifiez que les bras sont verrouillés (voir page 22). 2 Mettez les capots en place sur les moteurs. 3 Vissez les capots.
Ouverture totale du portail par un appui long sur la télécommande.
Si un obstacle est détecté, le portail s’arrête.
En plaçant les moteurs en position déverrouillée , le portail peut être m a n œ u v r é manuellement en cas de panne électrique.
La manette doit être en position verrouillée .
N’occultez pas le détecteur de lumière avec la télécommande (voir page 7).
Une fois entré dans le menu réglage, le réglage des paramètres à l’aide de la télécommande peut s’effectuer à distance.
- Vérifiez la pile de la télécommande La durée de vie de la pile généralement constatée est de 2 ans. Ne jetez pas les piles usagées avec les déchets ménagers. Elles doivent être déposées dans un point de collecte dédié pour le recyclage.
- Environnement extérieur Certains éléments peuvent perturber les émissions radio (pylône électrique, murs ferraillés, etc.). Si tel est le cas, prévoyez une antenne extérieure.
Si votre moteur répond à cette action, vous avez mémorisé cette touche de la télécommande et la première a été effacée. Une seule touche peut être mémorisée par télécommande.
Si vous avez installé les cellules après l’apprentissage de la course du portail : 1 Débranchez les cellules. 2 Effacez tous les réglages (voir page 31). 3 Raccordez les cellules (voir page 36). 4 Réalisez une nouvelle mise en service rapide (voir pages 23 à 25).
Un jeu de cellules peut être installé. Chaque jeu de cellules est constitué : • d’une cellule émettrice (CE), • d’une cellule réceptrice (CR).
- Si le voyant de la cellule réceptrice s’allume fixe (alignement correct), refermez le capot de la cellule réceptrice (CR).
- effacer tous les réglages (voir page 31) - câbler les cellules - réaliser un nouvel apprentissage (voir page 24). l
(étiquette orange «FLASH») du boîtier électronique.
Raccordez l’éclairage de zone aux bornes 13 et 14 (étiquette blanche «LIGHT») du boîtier électronique. En cas d’alimentation solaire, voir page 42.
Pour augmenter l’autonomie de la batterie en fonctionnement, les commandes filaires sont désactivées; seuls les télécommandes et points de commande radio permettent de commander le portail. Le voyant STATUT clignote (1 impulsion) lorsque le moteur fonctionne sur batterie. l
• Temps de charge avant utilisation optimum de la batterie : 48 heures de charge. • Durée de vie de la batterie : 3 ans. Pour une longévité optimale de la batterie, coupez l’alimentation électrique de votre portail 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.
(étiquette jaune «BUS») du boîtier électronique.
- l’âme du fil en borne 1, - la tresse de masse en borne 2.
Ne rebranchez jamais votre moteur à une alimentation 230 V pendant qu’il est branché au Solarset. Vous risquez d’endommager le boîtier électronique du moteur. Afin de limiter la consommation d’énergie de votre motorisation de portail, nous vous recommandons : - de fonctionner en mode automatique (voir page 30 pour activer le mode FERMETURE AUTO), - ou de refermer votre portail après utilisation. Lorsque le moteur fonctionne sur l’alimentation solaire : - seuls les télécommandes et points de commande radio permettent de commander le portail (les commandes filaires sont désactivées), - les accessoires de sécurité filaires restent activés.
