| Caractéristique | Détails |
|---|---|
| Modèle | ASUS ProArt B660-CREATOR D4 |
| Type de carte mère | ATX |
| Socket | Socket LGA 1700 |
| Chipset | Intel B660 |
| RAM maximale supportée | 128 Go |
| Type de RAM | DDR4 |
| Slots RAM | 4 x DIMM |
| Connectivité PCIe | PCIe 4.0 |
| Ports USB | USB 3.2 Gen 2, USB-C |
| Sorties vidéo | HDMI, DisplayPort |
| Audio | Audio 7.1 canaux |
| Réseau | Ethernet 2.5 Gbps |
| Dimensions | 30.5 x 24.4 cm |
| Poids | 1.5 kg |
| Garantie | 3 ans |
FOIRE AUX QUESTIONS - ProArt B660-CREATOR D4 ASUS
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice ProArt B660-CREATOR D4 - ASUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ProArt B660-CREATOR D4 de la marque ASUS.
MODE D'EMPLOI ProArt B660-CREATOR D4 ASUS

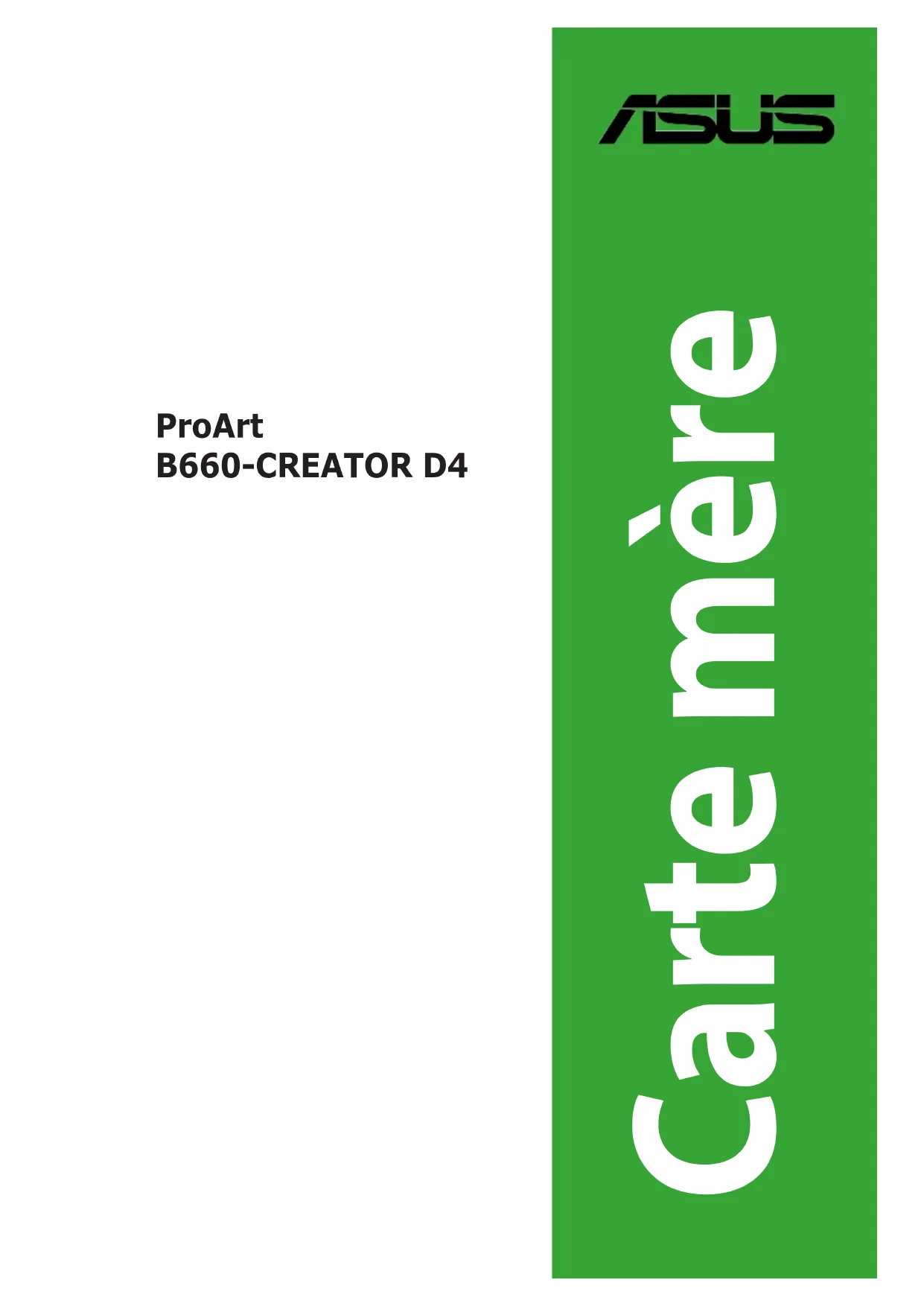

- Carte mère ProArt B660-CREATOR D4ii F19550 Deuxième Édition Novembre 2021 Copyright © 2021 ASUSTeK COMPUTER INC. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de prots, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit. Les spécications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des ns d'identication ou d'explication, et au seul bénéce des propriétaires, sans volonté d'infraction.iii Table des matières Consignes de sécurité iv À propos de ce manuel v Contenu de la boîte vi Résumé des caractéristiques de la ProArt B660-CREATOR D4
- vi Introduction au produit 1.1 Avant de commencer -1 p. 1
1.2 Vue d'ensemble de la carte mère ............................................................................. 1-1
- Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
- Lors de l'ajout ou du retrait de composants, vériez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
- Avant de connecter ou de déconnecter les câbles de la carte mère, vériez que tous les câbles d'alimentation sont bien débranchés.
- Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
- Vériez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
- Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualié ou votre revendeur. Sécurité en fonctionnement
- Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.
- Avant d'utiliser le produit, vériez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
- Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
- Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
- Placez le produit sur une surface stable.
- Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualié ou votre revendeur.
- Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 0°C et 40°C.v À propos de ce manuel Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et congurer la carte mère. Organisation du manuel Ce manuel contient les parties suivantes :
- Chapitre 1 : Introduction au produit Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.
- Chapitre 2 : BIOS et congurations RAID Ce chapitre explique comment accéder au BIOS, mettre à jour le BIOS grâce à l'utilitaire EZ Flash, ainsi que les congurations RAID. Où trouver plus d'informations ? Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels.
Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels aérents. Reportez-vous aux informations de contact ASUS.
2. Documentation optionnelle
Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard. Conventions utilisées dans ce manuel Pour être sûr d'eectuer certaines tâches correctement, veuillez prendre note des symboles suivants. ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche. IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien. REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.vi Résumé des caractéristiques de la ProArt B660-CREATOR D4 Processeur Socket Intel® LGA1700 pour les processeurs de 12e génération Intel® Core™, Pentium® Gold et Celeron®* Prise en charge des processeurs Intel® 10 nm Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Boost Max 3.0**
- Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. ** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé Chipset Chipset Intel® B660 Mémoire 4 x Slots DIMM pour un maximum de 128 Go de mémoire DDR4 compatible : 5333(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/ 4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/ 3333(OC)/3200/3000/2933/2800/2666/2400/2133 (non-ECC et un-buered)* Architecture mémoire Dual-Channel (bi-canal) Compatible avec la technologie Intel® Extreme Memory Prole (XMP) OptiMem II
- La fréquence de fonctionnement de la mémoire dépend du type de processeur et des modules de mémoire vive (DRAM) installés. Visitez www.asus.com pour obtenir la liste des modules de mémoire compatibles avec cette carte mère. Sorties vidéo 1 x Port HDMI™ ** 1 x Port USB Type-C® avec sortie DisplayPort*** 1 x Port d'entrée DisplayPort (DP IN) qui aura une sortie via le port Type-C®
- Les caractéristiques de l'unité graphique varie en fonction du modèle de processeur utilisé. Consultez le site www.intel.com pour obtenir des mises à jour. ** Prend en charge la résolution 4K@60Hz comme déni dans les spécications HDMI™ 2.1. ***Prend en charge la résolution 8K@60Hz comme déni dans les spécications DisplayPort
****Un câble adaptateur USB Type-C® vers DisplayPort est requis pour que le port USB Type-C® du panneau d'E/S transmette le signal DisplayPort. La résolution VGA prise en charge varie en fonction des cartes graphiques. Slots d'extension Processeurs Intel® de 12e génération 1 x Slot PCIe 5.0 / 4.0 / 3.0 x16 Chipset Intel® B660* 1 x Slot PCIe 3.0 x16 (en mode x4) 1 x Slot PCIe 3.0 x1**
- Prend en charge la mémoire Intel® Optane™ série H sur le slot PCIe du PCH.
Le slot PCIE X1 partage la bande passante avec M.2_2. PCIE X1 sera désactivé lorsque M.2_2 fonctionne en mode PCIe x4 (activation manuelle). (continue à la page suivante) Contenu de la boîte Vériez la présence des éléments suivants dans l'emballage de votre carte mère. Carte mère 1 x Carte mère ProArt B660-CREATOR D4 Câbles 2 x Câbles SATA 6 Gb/s 1 x Câble DisplayPort Divers 3 x Kits de protections en caoutchouc M.2 Application DVD 1 x DVD de support Documentation 1 x Carte d'activation ACC Express (Asus Control Center Express) 1 x Manuel de l'utilisateur Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.vii Résumé des caractéristiques de la ProArt B660-CREATOR D4 Stockage 3 x Slots M.2 et 4 x Ports SATA 6 Gb/s* Processeurs Intel® de 12e génération Slot M.2_1 pour lecteurs M Key 2242/2260/2280/22110 - Les processeurs Intel® de 12e génération prennent en charge le mode PCIe 4.0 x4 Chipset Intel® B660** Slot M.2_2 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 3.0 x4) Slot M.2_3 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 4.0 x4) 4 x Connecteurs SATA 6 Gb/s***
- Prise en charge des congurations RAID 0/1/5/10 avec Intel® Rapid Storage Technology. ** Intel® Rapid Storage prend en charge la mémoire Intel® Optane™ série H sur les slots M.2 du PCH. *** Le slot M.2_2 partage la bande passante avec les slots PCIE X1 et WiFi (E Key). M.2_2 fonctionnera en mode PCIe 3.0 x2 lorsqu'un périphérique est détecté sur le slot PCIE x1 ou WiFi (E Key). Réseau 1 x Contrôleur Ethernet Realtek 2.5Gb 1 x Contrôleur Ethernet Intel® 1Gb ASUS LANGuard Sans l et Bluetooth Slot M.2 uniquement (E Key, PCIe)*
- Le module WiFi est vendu séparément. USB USB sur panneau E/S arrière (9 ports au total) 1 x Port USB 3.2 Gen 2 Type-C® (combiné avec la sortie DisplayPort) 4 x Ports USB 3.2 Gen 1 (4 x Type-A) 4 x Ports USB 2.0 (4 x Type-A) USB en façade (7 ports au total) 1 x Connecteur USB 3.2 Gen 2x2 (compatible USB Type-C® avec charge PD3.0/QC4.0+ 60W) 1 x Connecteur USB 3.1 Gen 1 (pour 2 ports USB 3.1 Gen 1 supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) Audio CODEC HD Audio Realtek® 7.1 Surround* - Prise en charge de la détection et de la réaectation (en façade uniquement) des prises audio ainsi que de la multidiusion des ux audio - Prend en charge jusqu'à 24 bits / 192 kHz Fonctionnalités Audio - Le pré-régulateur de puissance réduit le bruit dû à l'alimentation pour assurer des performances constantes - Condensateurs audio de haute qualité - Circuit imprimé audio dédié - Couvercle audio - Filtre de suppression des craquements
- En raison de certaines limitations de la bande passante HDA, la conguration audio Surround 7.1 ne prend pas en charge le format 32 bits / 192 kHz. ** Pour utiliser la sortie audio Surround 7.1, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant. Interfaces de connexion arrières 1 x Port USB Type-C® (USB 3.2 Gen 2 et DisplayPort) 4 x Ports USB 3.2 Gen 1 (4 x Type-A) 4 x Ports USB 2.0 (4 x Type-A) 1 x DisplayPort (entrée uniquement) 1 x Port HDMI 1 x Port Ethernet Realtek 2.5Gb 1 x Port Ethernet Intel® 1Gb (continue à la page suivante)viii Résumé des caractéristiques de la ProArt B660-CREATOR D4 Interfaces de connexion arrières 5 x Prises audio 1 x Port de sortie S/PDIF optique Interfaces de connexion internes Ventilateurs et refroidissement 1 x Connecteur pour ventilateur du processeur à 4 broches 1 x Connecteur pour ventilateur du processeur optionnel à 4 broches 1 x Connecteur de pompe AIO à 4 broches 4 x Connecteurs pour ventilateur du châssis (4 broches) Alimentation 1 x Connecteur d'alimentation principale (24 broches) 1 x Connecteur d'alimentation 12V (8 broches) 1 x Connecteur d'alimentation 12V (4 broches) Stockage 3 x Slots M.2 (M Key) 4 x Connecteurs SATA 6.0 Gb/s USB 1 x Connecteur USB 3.2 Gen 2x2 (compatible USB Type-C® avec charge PD3.0/QC4.0+ 60W) 1 x Connecteur USB 3.1 Gen 1 (pour 2 ports USB 3.1 Gen 1 supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) Divers 3 x Connecteurs adressables Gen 2 1 x Connecteur AURA RGB 1 x Cavalier Clear CMOS 1 x Connecteur pour port série (COM) 1 x Connecteur pour port audio en façade (AAFP) 1 x Slot M.2 (E Key) 1 x Connecteur SPI TPM (14-1 broches) 1 x Connecteur panneau système 20-5 broches 1 x Connecteur pour câble à thermistance 1 x Connecteur Thunderbolt™ Fonctionnalités spéciales
ASUS 5X PROTECTION III
- DIGI+ VRM (Design d'alimentation numérique avec DrMOS) - Protection améliorée contre la surintensité de la mémoire DRAM - ESD Guards - LANGuard - Protection contres les surtensions - SafeSlot - Interface E/S arrière en acier inoxydable ASUS Q-Design - M.2 Q-Latch - Q-DIMM - Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Boot Device [jaune vert]) - Q-Slot (continue à la page suivante)ix Résumé des caractéristiques de la ProArt B660-CREATOR D4 Fonctionnalités spéciales Solution de dissipation thermique ASUS - Dissipateur thermique M.2 exible - Dissipateur thermique VRM
- ProCool - Cache E/S pré-monté Fonctionnalités logicielles AURA Sync - Connecteur AURA RGB - Connecteurs Gen 2 adressables Logiciels ASUS exclusifs : Armoury Crate - AURA Creator - AURA Sync - Fan Xpert 4 - Suppression de bruit par IA bidirectionnelle AI Suite 3 - Utilitaire de gestion de performance et d'économie d'énergie EPU DIGI+ VRM TurboV EVO ASUS CPU-Z Logiciels de gestion de système informatique prise en charge - Centre de contrôle Express ASUS (ACCE) ProArt Creator Hub CreationFirst Logiciel antivirus Norton (version d'essai gratuite) WinRAR BIOS UEFI
- ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS (EZ Mode) BIOS Mémoire Flash de 128 Mo, BIOS UEFI AMI Gérabilité réseau WOL par PME, PXE Système d'exploitation Windows® 11 (64 bits) Windows® 10 (64 bits) Format Format ATX 30,5 cm x 24,4 cm Les caractéristiques sont sujettes à modications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.x1-1
ProArt B660-CREATOR D4 Introduction au produit
1.1 Avant de commencer
Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modier les paramètres.
- Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
- Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
- Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants. Débranchez le câble d'alimentation avant de toucher les composants. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. Les dénitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier.
1.2 Vue d'ensemble de la carte mère
1.2.1 Contenu du schéma
1. Socket du processeur
La carte mère est équipée d'un socket LGA1700 conçu pour les processeurs Intel® Core™, Pentium® Gold et Celeron® de 12e génération. Pour plus de détails, consultez la section Processeur.
La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR4. Pour plus de détails, consultez la section Mémoire système.
3. Slots d'extension
Cette carte mère prend en charge deux cartes graphiques PCIe x16 et une carte réseau, carte SCSI PCIe x1, ou toute autre carte conforme aux caractéristiques PCI Express.
4. Connecteurs pour ventilateurs
Les connecteurs pour ventilateurs vous permettent de connecter des ventilateurs an de refroidir le système. Connecteur Intensité Max Puissance Max Vitesse par défaut Contrôle partagé CPU_FAN 1A 12W Contrôle Q-Fan A CPU_OPT 1A 12W Contrôle Q-Fan A AIO_PUMP 1A 12W Contrôle Q-Fan - CHA_FAN1 1A 12W Contrôle Q-Fan - CHA_FAN2 1A 12W Contrôle Q-Fan - CHA_FAN3 1A 12W Contrôle Q-Fan - CHA_FAN4 1A 12W Contrôle Q-Fan -
5. Connecteurs d'alimentation
Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les prises d'alimentation ont été conçues pour être insérées dans un seul sens. Trouvez la bonne orientation et appuyez fermement jusqu'à ce que les ches soient totalement insérées. Assurez-vous de connecter la prise 8 broches.
- Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
- Si vous n'êtes pas certain de l'alimentation système minimum requise, il est recommandé d'utiliser un Calculateur de puissance de bloc alimentation en ligne.
- Si vous souhaitez utiliser deux cartes graphiques PCI Express x16, utilisez un bloc d'alimentation pouvant fournir 1000 W ou plus pour garantir la stabilité du système. FAN PWM FAN IN FAN PWR GND GND FAN PWR FAN IN FAN PWM
Chapitre 1 : Introduction au produit1-3
6. Slots M.2 (M Key)
Les slots M.2 vous permettent d'installer des périphériques M.2, tels que des SSD M.2.
- Processeurs Intel® de 12e génération Slot M.2_1 pour lecteurs M Key 2242/2260/2280/22110 - Les processeurs Intel® de 12e génération prennent en charge le mode PCIe 4.0 x4
- Chipset Intel® B660 Slot M.2_2 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 3.0 x4) Slot M.2_3 pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIe 4.0 x4)
- Le slot M.2_2 partage la bande passante avec les slots PCIE X1 et WiFi (E Key). M.2_2 fonctionnera en mode PCIe 3.0 x2 lorsqu'un périphérique est détecté sur le slot PCIE x1 ou WiFi (E Key).
7. Ports SATA 6 Gb/s
Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA.
8. Connecteur USB 3.2 Gen 2x2 Type-C® (compatible USB Type-C® avec charge PD3.0/QC4.0+ 60W)
Ce connecteur USB 3.2 Gen 2x2 Type-C® est dédié à la connexion de ports USB
3.2 Gen 2x2 supplémentaires en façade. Le connecteur USB 3.2 Gen 2x2 Type-C®
ore un débit allant jusqu'à 20 Gb/s et prend en charge PD 3.0 / QC 4.0+ avec charge rapide jusqu'à 60W.
- Le module USB 3.2 Gen 2x2 Type-C® est vendu séparément.
- Pour la prise en charge de PD 3.0 / QC 4.0+, assurez-vous de brancher le connecteur PD_12V_PWR (6 broches).
- La fonction PD 3.0 / QC 4.0+ avec charge rapide jusqu'à 60W est uniquement prise en charge par les contrôleurs CC Logic (Canal de conguration). En état S5 (Arrêt piloté), PD 3.0 / QC 4.0+ fournit une puissance maximale de 7,5W.
9. Connecteur USB 3.2 Gen 1
Ce connecteur est dédié à la connexion de ports USB 3.2 Gen 1 supplémentaires. Le connecteur USB 3.2 Gen 1 fournit des vitesses de transfert jusqu'à 5 Gb/s. Le module USB 3.2 Gen 1 est vendu séparément.
10. Connecteurs USB 2.0
Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Les connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 Mb/s. Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère ! Le module USB 2.0 est vendu séparément.
11. Connecteurs Gen 2 adressables
USB+5V USB_P2- USB_P2+ GND PIN 1 ADD_GEN 2 +5V Data Ground PIN 1 ProArt B660-CREATOR D41-4 Les connecteurs adressables prennent en charge les bandes LED RGB adressables WS2812B (5V/ Données/Terre), avec une puissance maximale de 5V/3A (15W) et un maximum de 500 LED combinées. Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.
- L'éclairage et les couleurs réels varient en fonction de la bande LED.
- Si votre bande LED ne s'allume pas, vériez que la bande LED RGB adressable est connectée dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère.
- La bande LED RGB adressable ne s'allume qu'une fois le système démarré.
- La bande LED RGB adressable est vendue séparément.
12. Connecteur AURA RGB
Le connecteur RGB permet de brancher des bandes LED RGB. L'en-tête RGB prend en charge 5050 bandes de LED multicolores RGB (12V / G / R / B), avec une puissance nominale maximale de 3A (12V), et pas plus de 3 m. Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.
- L'éclairage et les couleurs réels varient en fonction de la bande LED.
- Si votre bande LED ne s'allume pas, vériez que le câble d'extension LED RGB et la bande LED RGB sont connectés dans le bon sens et que le connecteur 12V est aligné avec l'en-tête 12V de la carte mère.
- La bande LED s'allume uniquement lorsque le système est en cours de fonctionnement.
- La bande LED est vendue séparément.
13. Cavalier d'eacement de mémoire CMOS (Clear CMOS)
Ce connecteur permet d'eacer la mémoire CMOS RTC des paramètres système tels que la date, l'heure et les mots de passe. Pour eacer la mémoire RTC :
1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Utilisez un objet métallique tel qu'un tournevis pour court-circuiter les deux broches.
3. Branchez le cordon d'alimentation et démarrez l'ordinateur.
4. Maintenez la touche <Suppr.> du clavier enfoncée lors du démarrage et entrez dans le
BIOS pour saisir à nouveau les données. Si les instructions ci-dessus ne permettent pas d'eacer la mémoire RTC, retirez la pile embarquée et court-circuitez à nouveau les deux broches pour eacer les données de la RAM RTC CMOS. Puis, réinstallez la pile. CLRTC +3V_BAT GND PIN 1
Chapitre 1 : Introduction au produit1-5
14. Connecteur pour port série (COM)
Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis.
15. Connecteur pour port audio en façade
Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.
- Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénécier d'un son de qualité HD.
- Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénécier d'un son de qualité HD. Par défaut, ce connecteur est déni sur [HD Audio].
16. Slot M.2 (E Key)
Le slot M.2 (E Key) vous permet d'installer un module M.2 WiFi (E-Key, type 2230). Le module WiFi est vendu séparément.
17. Connecteur SPI TPM
Ce connecteur intègre un système TPM (Trusted Platform Module) avec une interface SPI (Serial Peripheral Interface), permettant le stockage sécurisé de vos clés de cryptage, certicats numériques, mots de passe et données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plateforme.
18. Connecteur panneau système
Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.
- LED d'alimentation système (2-pin PLED) Ce connecteur à 2 broches est dédié à la LED d'alimentation système. Ce connecteur à 2 broches est dédié à la LED d'alimentation système. Le voyant d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.
- LED d'activité HDD (2-pin HDD_LED) Ce connecteur à 2 broches est dédié à la LED d'activité HDD (activité du disque dur). Branchez le câble de la LED d'activité HDD à ce connecteur. Le voyant HDD s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.
- Connecteur haut-parleur d'alerte système (4-pin SPEAKER) Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut- parleur vous permet d'entendre les bips d'alerte système. COM PIN 1 DCD TXD GND RTS
- Bouton d'alimentation ATX/Soft-o (2-pin PWR_SW) Ce connecteur est dédié au bouton d'alimentation du système. Appuyer sur le bouton d'alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Appuyer sur le bouton d'alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.
- Bouton de réinitialisation (2-pin RESET) Ce connecteur à 2 broches est destiné au bouton de réinitialisation du boîtier. Il sert à redémarrer le système sans l'éteindre.
19. Connecteur pour capteur thermique
Le connecteur pour capteur thermique permet de connecter un capteur an de surveiller la température des périphériques et des composants essentiels de la carte mère. Connectez le capteur thermique et placez le sur le périphérique ou le composant de la carte mère pour détecter sa température. Le capteur thermique est vendu séparément.
20. Connecteur Thunderbolt™
Ce connecteur est réservé à une carte E/S Thunderbolt™ compatible avec la technologie Intel® Thunderbolt™, permettant de connecter des périphériques Thunderbolt™ dans une conguration en guirlande (Daisy-chain).
- La carte et les câbles Thunderbolt™ sont vendus séparément.
- Visitez le site officiel du fabricant de votre carte Thunderbolt™ pour plus de détails sur la compatibilité. La carte Thunderbolt™ ne peut être utilisée que lorsqu'elle est installée sur le slot PCIEX16(G3). Assurez-vous d'installer la carte Thunderbolt™ sur le slot PCIEX16(G3).
21. Témoins lumineux Q-LED
Les témoins Q-LED vérient l'état des composants clés (processeur, mémoire, carte graphique, périphériques de démarrage) durant la séquence de démarrage de la carte mère. Si une erreur est détectée, le voyant correspondant s'allume jusqu'à ce que le problème soit résolu. Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.
22. LED du connecteur d'alimentation 8 broches
La LED du connecteur d'alimentation s'allume pour indiquer que le connecteur d'alimentation 8 broches n'est pas branché. PIN 1 FORCE_PWR
Chapitre 1 : Introduction au produit1-7
1.2.2 Connecteurs arrières
1. Port d'entrée DisplayPort (DP IN). Ce port accepte un signal vidéo en entrée qui doit être
connecté à une carte graphique supplémentaire via un câble DisplayPort.
2. Ports USB 2.0. Ces ports USB permettent de connecter des périphériques USB 2.0.
3. Port Ethernet. Ce port permet une connexion Gigabit à un réseau local LAN (Local Area
Network) via un hub réseau. Reportez-vous au tableau ci-dessous pour plus de détails sur les indications de la LED du port Ethernet. Indications de la LED du port Ethernet LED Vitesse État Description Éteint Connexion 10 Mb/s Orange Connexion 100 Mb/s Vert Connexion 1 Gb/s
État Description Éteint Pas de lien Orange Lien établi Clignotant Activité de données LED ACT/ LIEN LED VITESSE Port réseau
4. Port Ethernet 2.5G. Ce port permet une connexion Ethernet 2.5G à un réseau local (LAN) via
un hub réseau. Consultez le tableau sur la page suivante pour plus de détails sur les indications de la LED du port Ethernet. Indications de la LED du port Ethernet Realtek 2.5G LED Vitesse État Description Éteint Pas de lien Vert Connexion 2,5 Gb/s Orange Connexion 1 Gb/s / 100 Mb/s / 10 Mb/s
État Description Éteint Pas de lien Vert Lien établi Clignotant Activité de données LED ACT/ LIEN LED VITESSE Port réseau
5. Port de sortie pour haut-parleur central/caisson de basse (orange). Ce port permet de
connecter le haut-parleur central ou le caisson de basse d'un système d'enceintes.
6. Port de sortie pour haut-parleurs arrières (noir). Ce port permet de connecter les haut-
parleurs arrières d'un système d'enceintes 4 canaux, 5.1 et 7.1.
7. Port d'entrée audio (bleu clair). Ce port permet de connecter un lecteur CD/DVD ou toute
8. Port HDMI™. Ce port est réservé à la connexion d'un périphérique externe lui-même doté
d'une interface HDMI (High-Denition Multimedia Interface). Il est compatible avec la norme HDCP permettant la lecture de DVD HD, de disques Blu-ray et de tout autre contenu intégrant un verrou numérique.
9. Ports USB 3.2 Gen 1 jusqu'à 5 Gb/s. Ces ports USB permettent de connecter des
périphériques USB 3.2 Gen 1.
10. Port USB 3.2 Gen 2 (jusqu'à 10 Gb/s) Type-C® (USB 3.2 Gen 2 et DisplayPort). Ce port USB
3.2 permet de connecter des périphériques USB 3.2 Gen 2 Type-C®.
11. Sortie S/PDIF optique. Ce port est réservé à la connexion d'un équipement audio externe
doté d'une interface S/PDIF optique.
12. Port microphone (rose). Ce port permet de connecter un microphone.
13. Port de sortie audio (vert). Ce port permet de connecter un casque audio ou un haut-parleur.
En conguration audio 4, 5.1 ou 7.1, ce port se connecte aux haut-parleurs avants d'un système de haut-parleurs. Reportez-vous au tableau de conguration audio ci-dessous pour une description de la fonction des ports audio en conguration 2, 4, 5.1 ou 7.1 canaux. Congurations audio 2, 4, 5.1 et 7.1 canaux Interface de connexion Casque 2 canaux 4 canaux 5.1 canaux 7.1 canaux Bleu clair Entrée audio Entrée audio Entrée audio Sortie haut-parleurs latéraux Vert Sortie audio Sortie haut-parleurs avants Sortie haut-parleurs avants Sortie haut-parleurs avants Rose Entrée micro Entrée micro Entrée micro Entrée micro Orange — — Haut-parleur central/ Caisson de basse Haut-parleur central/ Caisson de basse Noir — Sortie haut-parleurs arrières Sortie haut-parleurs arrières Sortie haut-parleurs arrières
Chapitre 1 : Introduction au produit1-9
La carte mère est équipée d'un socket LGA1700 pour processeurs Intel® Core™, Pentium® Gold et Celeron® de 12e génération. Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.
- Assurez-vous d'installer un processeur conçu pour le socket LGA1700. NE PAS installer de processeur conçu pour un socket LGA1155, LGA1156, LGA1151 ou LGA1200 sur un socket LGA1700.
- ASUS ne couvrira pas les dommages résultant d'une installation/retrait incorrects du processeur, d'une orientation/placement incorrects du processeur ou d'autres dommages résultant d'une négligence de la part de l'utilisateur. Installer le processeur Soyez prudent lorsque vous soulevez le levier, assurez-vous de le maintenir lorsque vous le libérez de son emplacement. Si vous relâchez le levier immédiatement après l'avoir libéré de son emplacement, il peut revenir en arrière et endommager votre carte mère. ProArt B660-CREATOR D41-10
Chapitre 1 : Introduction au produit1-11
La carte mère est livrée avec quatre slots DIMM réservés à l'installation de modules de mémoire DDR4 (Double Data Rate 4). L'illustration ci-dessous indique l'emplacement des slots DIMM DDR4 : DIMM_A2 DIMM_A1 DIMM_B2 DIMM_B1 Canal Sockets Canal A DIMM_A1 & DIMM_A2 Canal B DIMM_B1 & DIMM_B2
- Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les congurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).
- Un module mémoire DDR4 s'encoche diéremment d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4.
- Les processeurs Intel® de 12e génération orent une prise en charge native des fréquences 3200/2933/2800/2666/2400/2133 MHz.
- La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
- Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale.
- Installez toujours des modules mémoires avec les mêmes latences CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.
- Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles avec cette carte mère. La fréquence mémoire prise en charge dépend du type de processeur. Congurations mémoire recommandées DIMM_B2DIMM_A1DIMM_A2DIMM_B2DIMM_A2DIMM_B1DIMM_B2 ProArt B660-CREATOR D41-12 Retirer un module de mémoire
Chapitre 1 : Introduction au produit1-13
1.5 Installer une carte M.2
Le type de carte M.2 pris en charge peut varier en fonction du modèle de carte mère.
- Les illustrations ne décrivent les étapes d'installation que pour un seul slot M.2. Si vous souhaitez installer un module M.2 sur un autre slot M.2, les étapes sont identiques.
- Utilisez un tournevis Phillips pour installer ou retirer les vis ou supports à vis mentionnés dans cette section.
- La carte M.2 est vendue séparément. Lors de l'installation d'un module sur le slot M.2, vous devrez peut-être utiliser le support à vis amovible.
1. Retirez les vis du dissipateur thermique.
2. Retirez le dissipateur thermique.
3. Installez votre module M.2 dans le slot M.2. Les étapes d'installation peuvent différer selon la
longueur du module M.2, référez-vous aux procédures d'installation adaptées aux différents types de lecteurs M.2 : Pour les longueurs 2280 et 22110 A. (optionnel) Retirez le loquet amovible M.2 Q-Latch préinstallé sur le trou de vis situé à la longueur 2280. Suivez l'étape A uniquement lorsque vous installez un module M.2 de longueur 22110. B. (optionnel) Installez la protection en caoutchouc M.2 fournie lorsque vous installez un périphérique de stockage M.2 simple face. N'installez pas les protections en caoutchouc M.2 fournies sur un périphérique de stockage M.2 double-face. Le protection en caoutchouc pré-installée est compatible avec les périphériques de stockage M.2 double-face. C. Faites pivoter et ajustez le loquet M.2 Q-Latch afin que sa poignée pointe dans la direction opposée au slot M.2. D. Installez votre module M.2 dans le slot M.2. E. Faites pivoter loquet M.2 Q-Latch dans le sens horaire pour maintenir le module M.2 en place. OPTIONAL
Chapitre 1 : Introduction au produit1-15
Pour les longueurs 2242 et 2260 A. (optionnel) Retirez la protection en caoutchouc M.2. Suivez cette étape uniquement si vous souhaitez installer un lecteur M.2 type 2242. B. (optionnel) Si nécessaire, retirez le loquet amovible M.2 Q-Latch préinstallé sur le trou de vis situé à la longueur 2280. C. Installez le loquet M.2 Q-Latch sur le trou de vis situé à la longueur adaptée à votre module M.2. D. Faites pivoter et ajustez le loquet M.2 Q-Latch afin que sa poignée pointe dans la direction opposée au slot M.2. E. Installez votre module M.2 dans le slot M.2. F. Faites pivoter loquet M.2 Q-Latch dans le sens horaire pour maintenir le module M.2 en place. ProArt B660-CREATOR D41-16
4. Retirez le film plastique des pads thermiques situés sous le dissipateur thermique.
5. Replacez le dissipateur thermique.
6. Fixez le dissipateur thermique en utilisant les vis précédemment retirées.
Chapitre 1 : Introduction au produit2-1
2.1 Présentation du BIOS
Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et ore une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de conguration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même uidité que sous un système d'exploitation. Le terme «BIOS» spécié dans ce manuel fait référence au «BIOS UEFI» sauf mention spéciale. Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la conguration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la conguration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modier les paramètres par défaut du BIOS sauf dans les cas suivants :
- Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.
- Un composant installé nécessite un réglage spécique ou une mise à jour du BIOS. Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modier les paramètres du BIOS qu'avec l'aide d'un technicien qualié. Les réglages et les options du BIOS peuvent varier selon les versions du BIOS. Consultez la dernière version du BIOS pour les réglages et les options. Pour plus d'informations sur les configurations du BIOS, consultez la page https://www.asus.com/fr/support ou téléchargez le manuel du BIOS en scannant ce code QR. ProArt B660-CREATOR D42-2
2.2 Programme de conguration du BIOS
Utilisez le programme de conguration du BIOS pour mettre à jour ou modier les options de conguration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de conguration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.> ou <F2> lors du POST (Power- On Self Test). Si vous n'appuyez pas sur <Suppr.> ni sur <F2>, le POST continue ses tests. Accéder au BIOS après le POST Pour accéder au BIOS après le POST, vous pouvez :
- Appuyer simultanément sur <Ctrl>+<Alt>+<Suppr.>.
- Appuyez sur le bouton de réinitialisation du châssis.
- Appuyez sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué. Une fois l'une des ces trois options utilisée, appuyez sur <Suppr.> pour accéder au BIOS.
- Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.
- Si le système devient instable après avoir modié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.
- Si le système ne démarre pas après la modication d'un ou plusieurs paramètres du BIOS, essayez d'eacer la mémoire CMOS pour restaurer les options de conguration par défaut de la carte mère.
- Le BIOS ne prend pas en charge les périphériques Bluetooth. L'écran de menu BIOS Le programme de conguration du BIOS possède deux interfaces de conguration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de conguration) dans le menu Boot (Démarrage) ou en appuyant sur la touche <F7>.
Chapitre 2 : BIOS et congurations RAID2-3
ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>. Pour mettre à jour le BIOS :
- Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.
- NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !
1. Insérez le périphérique de stockage USB contenant le chier BIOS sur l'un des ports USB de
2. Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils),
sélectionnez l'élément ASUS EZ Flash 3 Utility puis appuyez sur <Entrée>.
3. Appuyez sur les touches directionnelles gauche/droite pour sélectionner le champ Drive
4. Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de
stockage contenant le chier BIOS, puis appuyez sur <Entrée>.
5. Appuyez sur les touches directionnelles gauche/droite pour sélectionner le champ Folder
6. Utilisez les touches directionnelles haut/bas du clavier pour localiser le chier BIOS, puis
appuyez sur <Entrée> pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée. ProArt B660-CREATOR D42-4
2.4 ASUS CrashFree BIOS 3
ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour. Restaurer le BIOS
1. Téléchargez la dernière version du BIOS de votre carte mère en vous rendant sur
https://www.asus.com/fr/support/.
2. Renommez le chier du BIOS ASUS.CAP ou PA660CD4.CAP et placez le chier renommé sur
un périphérique de stockage USB.
3. Allumez l'ordinateur.
4. Insérez le périphérique de stockage USB contenant le chier BIOS sur l'un des ports USB de
5. L'utilitaire vériera automatiquement la présence du chier BIOS sur l'un de ces supports. Une
fois trouvé, l'utilitaire commencera alors à mettre à jour le chier BIOS corrompu.
6. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour recongurer vos
réglages. Toutefois, il est recommandé d'appuyer sur <F5> pour rétablir les valeurs par défaut du BIOS an de garantir une meilleure compatibilité et stabilité du système. NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !
Chapitre 2 : BIOS et congurations RAID2-5
2.5 Conguration de volumes RAID
Cette carte mère prend en charge la solution RAID suivante : Intel® Rapid Storage Technology : RAID 0, RAID 1, RAID 5 et RAID 10. Définitions RAID RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration. RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion d'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant. RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la configuration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l'entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques. RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques. Pour plus d'informations sur la configuration des volumes RAID, veuillez consulter le Guide de configuration RAID disponible sur https://www.asus.com/fr/support, ou scanner ce code QR. ProArt B660-CREATOR D42-6
Chapitre 2 : BIOS et congurations RAIDA-1
- ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant.
- ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS.
- Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à la garantie légale, elle n'affecte ou ne limite d'aucune façon les droits acquis par la garantie légale. Pour plus d'informations sur la garantie, consultez le site https://www.asus.com/fr/support/. G: ASUS Garantieinformationen
