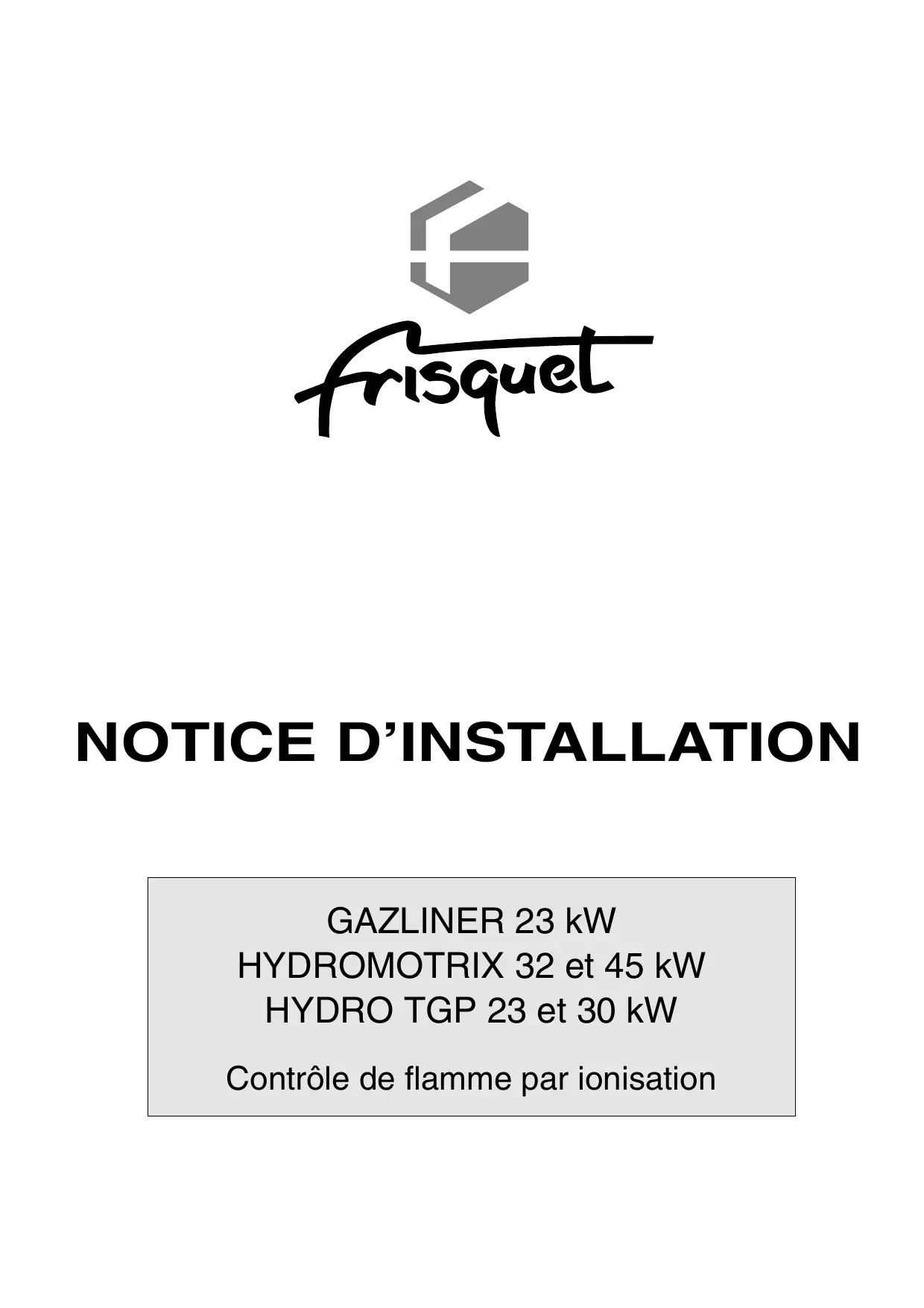

MODE D'EMPLOI GAZLINER FRISQUET
Contrôle de flamme par ionisation
Installation
Page
Mise en PLACE de la BARRE d'accrochage
1) Fixer la barre d'accrochage 2
2) Éléments dimensionnels 2
Accrochage de la chaudière
1) Démonter la façade 3 2) Accrocher la chaudière 3 3) Démonter la plaque de transport 3
Raccordement de la chaudière
1) Raccorder le conduit de fumée et le DAT 3
2) Raccorder les accessoires hydrauliques et gaz 4
3) Raccorder le circuit électrique 4
Mise en service
1) Remplir l'installation de chauffage.
2) Vérifier les étanchéités gaz et eau.
3) Mise en route.
4) Contrôles de mise en service.
Schemas electriques
1) Câblage de la chaudière 6 2) Raccordement thermostat d'ambiance et motorisation 7
Sortie du conduit de fumée.
Le conduit de fumée doit dépasser le faîtage du toit de 0,40 m minimum.
Si une construction ou un obstacle est à moins de 8 m, il doit alors dépasser celui-ci d'au moins 0,40 m.
Amenée d'air frais à travers une paroi extérieure
Le local contenant une chaudière à gaz à tirage naturel doit être pourvu d'une alimentation en air directe, de section libre minimum :
- 50 cm² pour une puissance de 23kW
- 70 cm² pour une puissance supérieure à 25 kW.
Attention, il faut déduire la surface de la grille pour que la section libre soit suffisante.
Base du conduit
Elle doit être munie d'un "Té de raccordement" avec réceptacle visible ou d'un "Té de purge" s'il y a un risque de condensation (conduit extérieur).
Ne pas placer un appareil de cuisson sous ou à proximité immédiate de la chaudière.
La chaudière doit être installée suivant les règles en vigueur :
- Arrêté du 2 Août 1977 - Modif. du 23.11.92 et du 28.10.93
- DTU 61.1 Installations gaz - NFC 15.100 Installations électriques basses tension
- DTU 24.1 Raccordement des fumées - NFC 73.600 Installations électriques mise à la terre
Boue
Il est indispensable d'effectuer un rinçage et un nettoyage de l'installation avant la mise en service de la chaudière si l'installation est ancienne.
Chauffage par le sol
Toute installation de plancher chauffant doit être protégée, par un additif contre la corrosion, la formation de dépôts et la contamination bactérienne.
Tartre
Si la chaudière est installée dans une région où l'eau est "dure" ou "très dure", protégez le circuit sanitaire des chaudières mixtes des effets néfastes du calcaire : Polyphosphates ou Résines + Sel.
Rappel :
-Eau douce
Moins de TH
-Ea dure
de à TH
-Eau très dure
Plus de 25°TH
- 1^ TH = 10 grammes de calcaire par m^3 d'eau.
- TH = 240 grammes de calcaire par m³ d'eau.
1 - Fixer la barre d'accrochage
- La positionner en s'assurant de son décentrage par rapport à la chaudière (A et B) et au conduit de fumée (G) (Voir Éléments dimensionnels ci-dessous).
- Vérifier sa mise à niveau.
- La sceller avec des fixations 8 mm. Leur nature et leur nombre dépendent :
- du matériel du support
- du poids de la chaudière.

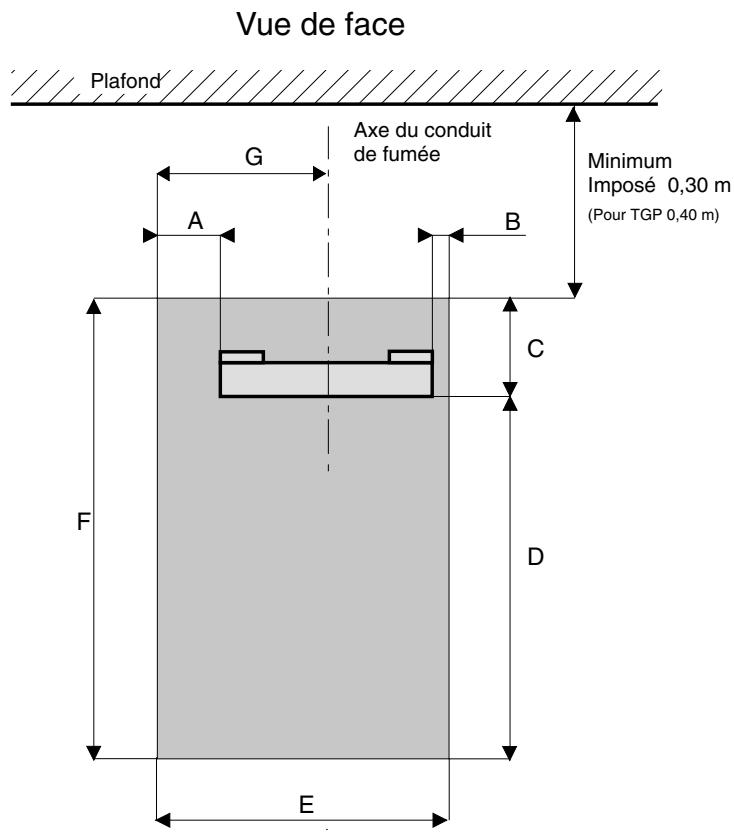

2 - Éléments dimensionnels
Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière.
| Modèles | A | B | C | D | E | F | G | H | I | J | Ø | Poids en charge kg |
| GAZLINER 23 kW | 92 | 3 | 105 | 685 | 495 | 790 | 321 | 174 | 230 | 410 | 125 | 82 |
| HYDROMOTRIX 32 kW | 76 | 15 | 105 | 705 | 550 | 810 | 353 | 197 | 250 | 435 | 139 | 102 |
| HYDROMOTRIX 45 kW | 60 | 60 | 230 | 630 | 713 | 860 | 353 | 360 | 220 | 480 | 167 | 140 |
| HYDRO TGP 23 kW | 75 | 18 | 105 | 835 | 495 | 940 | 305 | 190 | 245 | 425 | 125 | 98 |
| HYDRO TGP 30 kW | 76 | 15 | 90 | 870 | 550 | 940 | 355 | 195 | 250 | 450 | 139 | 116 |

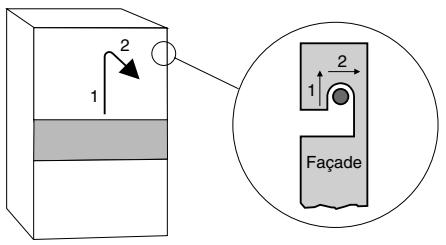

1 - Démonter la façade, pour visualiser la mise en place de la chaudière sur la barre d'accrochage.
Gazliner 23 kW
- Coucher la chaudière.
- Desserrer les 2 vis A de quelques tours.
- Soulever la façade et la sortir en la poussant.
HYDRO TGP 23/30 Kw
Enlever seulement la façade supérieure :
- Soulever légèrement la façade et la sortie des 2 ergots.
- Tirer vers soi.
2 - Accrocher la chaudière
Engager la traverse supérieure du châssis dans les 2 lèvres de la barre d'accrochage.
3 - Démonter la plaque de transport
Fixée sur la chambre de combustion, la plaque de transport doit être impérativement retirée.
- Desserer les 2 vis C.
- Tirer la plaque vers le bas et desserrer.
Hydromotrix, TGP démonter la façade inférieure.
- Desserer les 2 vis B. - Tirer vers soi la façade inférieure et la soulever.

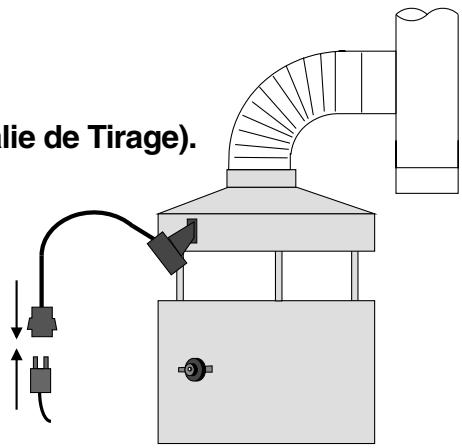

1 - Raccorder le conduit de fumée et le DAT (détecteur d'anomalie de tirage).
- Prévoir un « Té de raccordement ou purge » (DTU 61.1).
- Respecter le diamètre du conduit de fumée en fonction de la puissance de la chaudière (voir éléments dimensionnels page 2).
- Positionner le DAT en alignement avec la sécurité de surchauffe.
- Connecter le DAT sur le circuit électrique sinon la chaudière ne s'allumera pas.
2 - Raccorder les accessoires hydraulique et gaz
- Tous les accessoires (voir schéma ci-dessous) se trouvent dans le carton de la chaudière.
- Il est impératif de monter le dispositif de replissage avant de raccorder la chaudière à l'installation.
Selon la réglementation sanitaire, toute installation de chauffage doit comporter un disconnecteur. La chaudière est prééquipée pour recevoir un système de disconnexion vendu en kit séparément (si le replissage est prévu sur la chaudière).

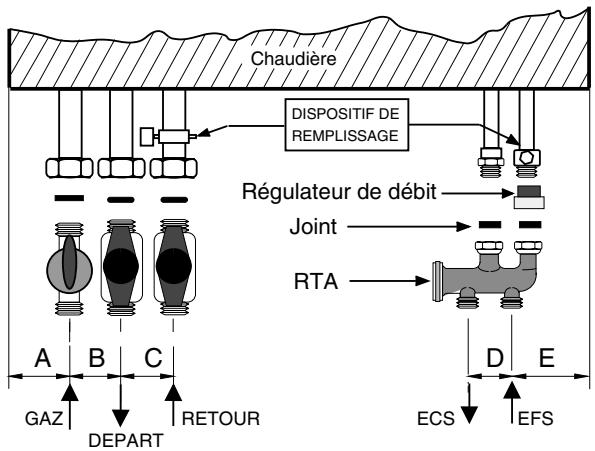

Accessoires fournis
Vanne Départ Vanne Retour - Robinet Gaz R. T. A. - Régulateur de débit
Monter impératifement le régulateur de débit (pastille de couleur fournie avec le RTA) entre le tube d'eau froide de la chaudière et le RTA.
Hydromotrix 45 KW
Sont déjà montés :
- La vanne de départ (en haut de la chaudière).
- le régulateur de débit (dans le raccord d'eau froide sanitaire).
Propane : Ne pas mettre de robinet d'arrêt gaz, raccorder la chaudière directement au détendeur de sécurité 37 mbar.
| Modèles | A | B | C | D | E | Départ / Retour | Gaz | Sanitaire |
| GAZLINER | 23 Kw | 50 | 60 | 60 | 40 | 58 | M 20x27-3/4” | M 20x27-3/4” | M 15x21-1/2” |
| HYDROMOTRIX | 32 Kw | 50 | 75 | 75 | 40 | 40 | M 26x34-1” | M 20x27-3/4” | M 15x21-1/2” |
| HYDROMOTRIX | 45 Kw | 60 | 80 | | 40 | 147 | M 26x34-1” | M 20x27-3/4” | M 15x21-1/2” |
| HYDRO TGP | 23 Kw | 50 | 60 | 60 | 40 | 58 | M 20x27-3/4” | M 20x27-3/4” | M 15x21-1/2” |
| HYDRO TGP | 30 Kw | 50 | 75 | 75 | 40 | 40 | M 26x34-1” | M 20x27-3/4” | M 15x21-1/2” |

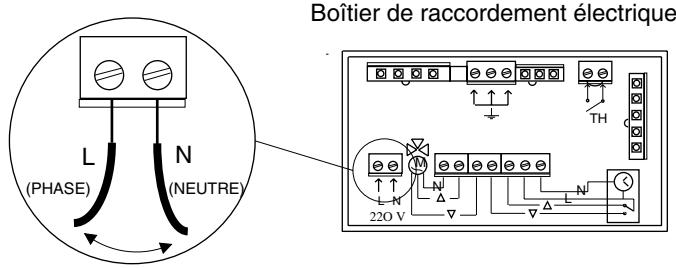

3 - Raccorder le circuit électrique
Lors du raccordement, il est indispensable de respecter le repérage phase/neutre et d'avoir une mise à la terre efficace.
L'inversion phase/neutre provoque systématiquement une mise en sécurité à la fin de chaque cycle d'allumage.
Vérifier que la phase arrive sur L et le neutre sur N du boîtier de raccordement électrique.
Ce contrôle peut s'effectuer simplement à l'aide d'un tournevis testeur, ce dernier s'allume sur la phase. Le cas échéant, inverser les fils phase et neutre à la prise ou au boîtier.
En présence d'une distribution électrique, sans neutre (par exemple réseau en 2 fois 110 V), alimenter l'appareil au travers d'un transformateur d'isolement (mini 130 VA).
Pour faciliter ces opérations, enlever le boîtier de son support métallique.
- Exercer une pression avec le pouce sur le dessus. - Tirer vers soi.

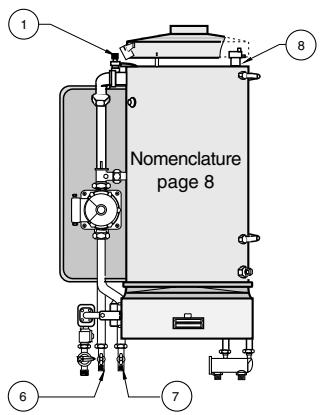

1 - Remplir l'installation de chauffage
- Dévisserez le bouchon du purgeur automatique 8 de 2 tours et le laisser ouvert.
- Ouvrir le purgeur manuel orientable de purge 1.
- Mettre le bouton de réglage température radiateurs en position moyenne.
- S'assurer de l'ouverture des vannes d'isolement (Départ 6 et Retour 7).
- Ouvrir le ou les robinets de remplissage.
- Monter la pression entre 1 et 1,5 bar.
- Purger l'installation.
3 - Mise en route
Basculer l'interrupteur lumineux A de marche ou arrêt automatique sur ON, son témoin s'allume.
Un cycle d'allumage est lancé, le voyant vert C indique que le brûleur est allumé.
La chaudière est en service
Pour plus de conseils sur l'utilisation, se référer à la notice d'utilisation.
Avertissement :
- Si le voyant vert ne s'allume pas, vérifier que le DAT est bien connecté (chapitre Raccorder le conduit de fumée page 3).
- Lors d'une première tentative d'allumage, le voyant rouge du bouton de mise en sécurité D peut s'allumer à cause d'une purge gaz insuffisante. Relancer le cycle d'allumage plusieurs fois si nécessaire, en appuyant sur le bouton rouge D.
- Si le brûleur s'éteint quelques secondes après son allumage, voir si le raccordement Phase/Neutre est bien respecté (chapitre raccorder le circuit électrique page 4).
A -> Interrupteur Marche/Arrêt B -> Interrupteur Chauffage C -> Voyant de marche brûleur D -> Voyant de réarmement
4 - Contrôles de mise en service
a) Circulateur
- Vérifier son fonctionnement (mise en route par l'interrupteur B) en introduisant, par son accès en façade, un tournevis dans la fente du lanceur et en appuyant. Si le circulateur ne tourne pas, le débloquer.

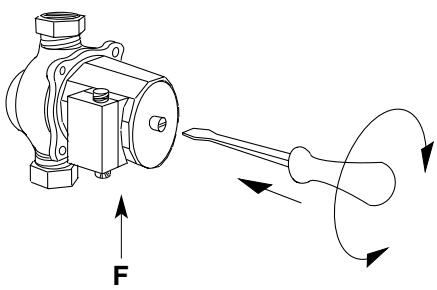

- Régler sa vitesse par le bouton F.
- Privilégier les vitesses les plus faibles pour éviter les bruits de circulation.
Eau Chaude Sanitaire
Le RTA est prérégé en usine à une température d'eau chaude sanitaire comprise entre 45 et 50°C pour le meilleur rapport confort d'utilisation et d'économies d'énergie.
Avant de modifier son réglage, vérifier la présence du régulateur de début, sinon :
1) Mettre la chaudière en position Maxi. 2) Arrêtez le circulateur chauffage, interrupteur B. 3) Enlevez le bouchon moleté G. 4) Laissez couler l'eau chaude jusqu'à l'allumage du brûleur. 5) Avec une clé mâle 8, agissez par rotation d'un 1/4 de tour toutes les 30 secondes :
- Plus froid en vissant
- Plus chaud en devissant.
- Il n'y a pas d'autre réglage à faire sur la chaudière.
Les raccordements d'accessoires (Thermostat, Moteur de vanne, etc...) seront effectués sur les borniers à vis du boîtier de raccordement électrique après avoir ôté le couvercle transparent en desserant la vis centrale.
Le raccordement d'une Régulation Intégrale FRISQUET (RIF 2000) doit être effectué selon les schémas et instructions fournis avec ce matériel.

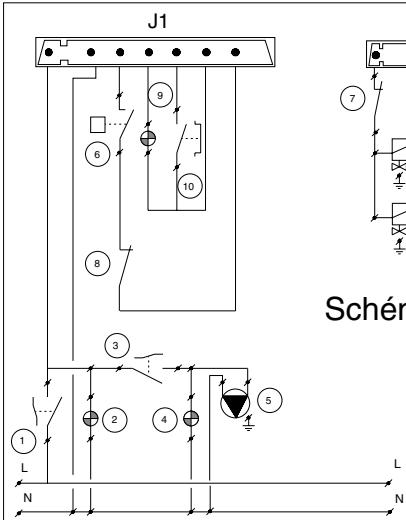

1 - Schéma de câblage général VOYANT VERT VOYANT ROUGE MARCHE BRULEUR DE DÉFAUT D'ALLUMAGE
Schéma de principe et de raccordement sur le boîtier de contrôle
1) INTERRUPEUR GENERAL ET D'ALLUMAGE 2) VOYANT DE MARCHE 3) INTERRUPEUR CIRCULATEUR CHAUFFAGE 4) VOYANT DU CIRCULATEUR CHAUFFAGE 5) CIRCULATEUR CHAUFFAGE 6) THERMOSTAT 7) SECURITE DE SURCHAUFFE 8) DAT 9) VOYANT ROUGE DE DÉFAUT D'ALLUMAGE 10) RÉARMEMENT 11) ELECTROVANNES GAZ 12) ELECTRODE D'ALLUMAGE 13) BRULEUR ATMOSPHERIQUE 14) ELECTRODE D'IONISATION J1) CONNECTEUR J2) CONNECTEUR

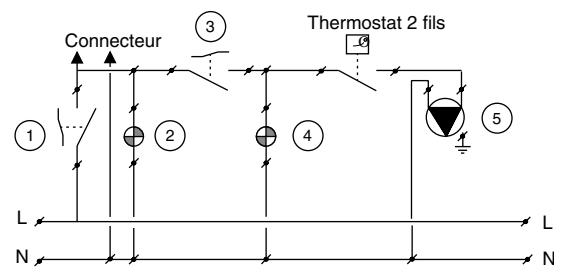

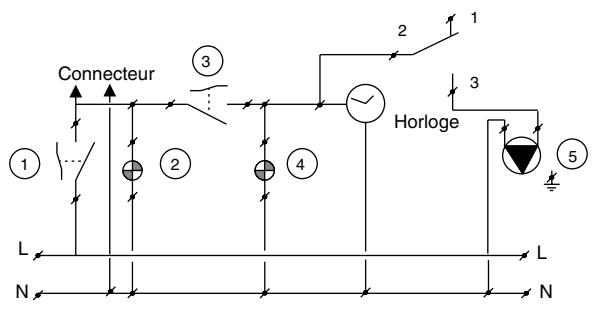

2 - Thermostat 2 fils (commande du circulateur) -
Pour un plancher chauffant, il est possible de raccorder le thermostat de sécurité du plancher en lieu et place du shunt prévu sur le boîtier de raccordement électrique pour le thermostat d'ambiance 2 fils (TH).
3 - Thermostat 3 fils (commande du circulateur) -

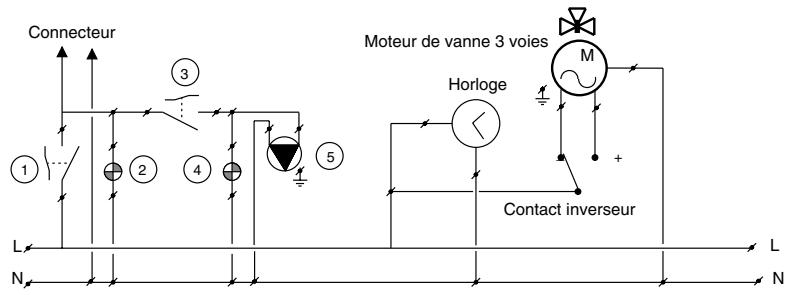

4 - Thermostat 4 fils (commande de V3V motorisée) -
- GAZLINER 23 kW
- HYDROMOTRIX 32 kW
- HYDRO TGP 23/30 kW

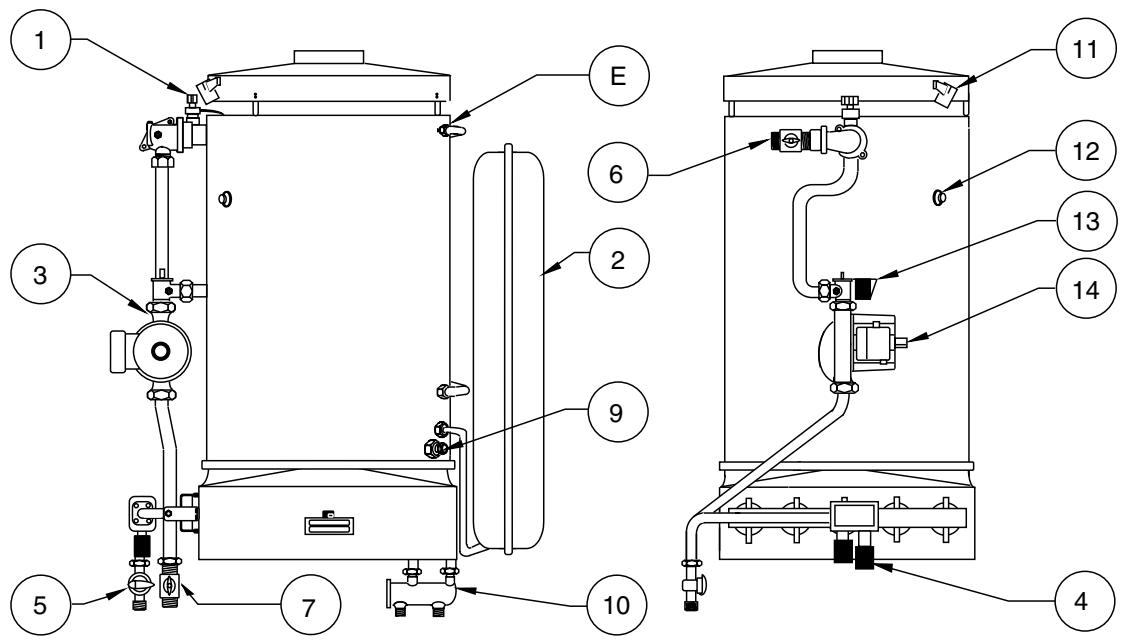

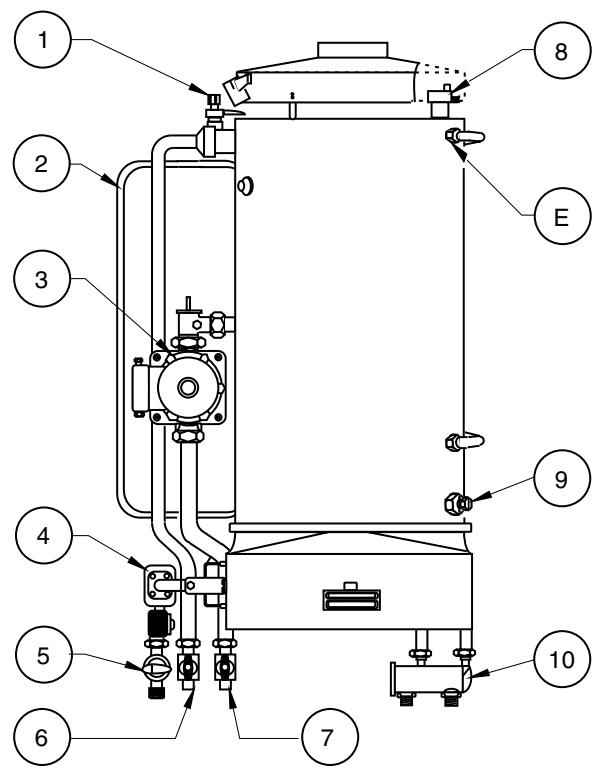

1 - Purgeur rapide manuel orientable 2 - Vase d'expansion 3 - Circulateur chauffage 4 - Bloc gaz de sécurité 2 électrovannes 5 - Robinet gaz 6 - Vanne d'isolement département chauffage 7 - Vanne d'isolement retard-chauffage
8 - Purgeur automatique 9 - Vidange chauffage 10 - R. T. A. 11 - D. A. T. 12 - Sécurité de surchauffe 13 - Boîtier de raccordement électrique 14 - Dégommeur circulateur

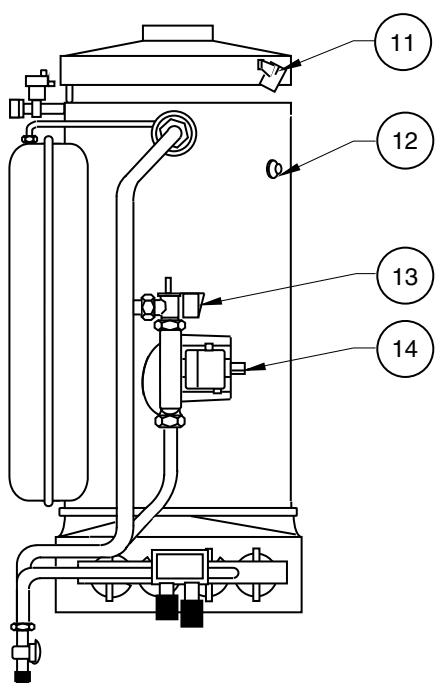

- Hydromotrix 45 kW
Les chaudières Frisquet sont transformables de Gaz Naturel en Propane et de Propane en Gaz Naturel. Cette opération est simplifiée par l'absence de veilleuse et doit être réalisée par un professionnel. Vous trouvez toutes les indications nécessaires dans les pochettes de transformations gaz disponibles chez votre grossiste habituel.
Attention, pour les transformations de gaz naturel en propane, le robinet gaz GN doit être supprimé. Raccorder la chaudière directement au détendeur de sécurité 37 mbar.
Protection CONTRE le GEL
- Vidanger totalement l'installation de chauffage ou la protégérer par un antigel chauffage.
- Vidanger totalement l'échangeur sanitaire en ouvrant un robinet d'eau chaude et d'eau froide en point bas, en dévissant le raccord E (voir nomenclature page 8).
Conseils importants
- Bruits d'air: purger la chaudière et les radiateurs.
- Bruits d'eau : régler la vitesse du circulateur.
- Coup de bélier : il est fréquent que les robinets sanitaires à fermeture rapide engendrent des coups de bélier. Ceux-ci peuvent eventuellement se répercutter dans la chaudière.
Le coup de bélier est généralement lié à une alimentation d'eau d'un diamètre trop faible et une pression trop forte qui entraînant des vitesses élevées génératrices du coup de bélier.
Solutions: - réduire la pression
- Poser un anti-bélier à membrane.
- Expansion dans le circuit sanitaire : afin d'éviter toute élevation trop importante de la pression liée à l'expansion dans le circuit sanitaire, il est indispensable de prévoir un groupe de sécurité (ou une soupape) taré à 7 bar si l'alimentation eau froide de la chaudière intègre un clapet antiretour ou un réducteur de pression. L'écoulement du groupe ou de la soupape doit être raccordé à une mise à l'air libre. Un vase d'expansion « spécial sanitaire » de faible capacité (0,5 l) peut compléter ce dispositif limitant ainsi l'écoulement d'eau.
- Mitigeurs thermostatiques : Pour éviter tout dysfonctionnement de la distribution d'eau chaude ainsi que déventuels entartrages prématurés, il est indispensable d'équiper les mitigeurs de clapets antiretour sur l'eau froide et l'eau chaude.
| Modèles | GAZLINER | HYDROMOTRIX | HYDRO TGP |
| Puisance | Kw | 23 | 32 | 45 | 23 | 30 |
| Débit gaz GN | m³/h | 2,76 | 3,81 | 5,37 | 2,65 | 3,46 |
| Débit gaz GP | kg/h | 2,02 | 2,80 | 3,94 | 1,95 | 2,53 |
| Débit ECS | l/min | 10 | 14 | 19,5 | 12,5 | 14 |
| Pression maxi ECS | bar | 10 | 10 | 10 | 10 | 10 |
| Pression maxi chauffage | bar | 3 | 3 | 3 | 3 | 3 |
| Température maxi chauffage | °C | 85 | 85 | 85 | 85 | 85 |
| Alimentation électrique | V | 230 | 230 | 230 | 230 | 230 |
| Capacité : vase | I | 10 | 12 | 16 | 10 | 12 |
| : installation* | I | 120 | 150 | 200 | 120 | 150 |
- Ces chiffres ne sont pas théoriques mais correspondent à la réalité constatée sur les installations.
Garantie
Nos chaudières sont garanties un an contre tout défaut de fabrication dans une limite de 18 mois à compter de la date de notre facturation, à la condition qu'elles aient été mises en œuvre et installées conformément aux règles de l'art et normes en vigueur.
Notre garantie et notre responsabilité sont limitées à la fourniture gratuite des pièces retournées en usine pour examen et reconnues défectueuses à l'origine.
Sont exclus de cette garantie tous les incidents dus à une utilisation défectueuse ou anormale.
L'utilisateur bénéficia en tout état de cause de la garantie légale des vices cachés des articles 1641 et suivants du code civil.
Garantie LONGUE durée
Lorsque l'installation, la mise en service et l'entretien sont assurés par un professionnel qualifié, notre garantie peut être portée à :
- 5 ans pour le corps de chauffe, brûleur et ballon en acier inoxydable si incorporé à la chaudière.
- 2 ans pour les autres composants.
Pour en bénéficier, notre garantie longue durée doit être demandée par l'installateur pour son client.
Il est indispensable de nous retourner votre carte de garantie complétée pour que votre demande soit enregistrée.
