ARXB35C5V1B9 - Climatisation DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Type de climatiseur	Climatiseur mural
Capacité de refroidissement	3,5 kW
Capacité de chauffage	4,0 kW
Classe énergétique	A++
Niveau sonore (unité intérieure)	21 dB(A)
Type de réfrigérant	R-32
Dimensions (unité intérieure)	800 x 290 x 215 mm
Poids (unité intérieure)	8 kg
Dimensions (unité extérieure)	800 x 600 x 300 mm
Poids (unité extérieure)	30 kg
Température de fonctionnement (refroidissement)	-10°C à 46°C
Température de fonctionnement (chauffage)	-15°C à 24°C
Fonctionnalités supplémentaires	Mode éco, déshumidification, télécommande
Entretien	Filtres lavables, nettoyage régulier recommandé
Garantie	2 ans
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - ARXB35C5V1B9 DAIKIN

Quel est le niveau sonore de l'unité intérieure du DAIKIN ARXB35C5V1B9 ?

Le niveau sonore de l'unité intérieure est d'environ 21 dB(A) à faible vitesse, ce qui assure un fonctionnement silencieux.

Comment régler la température de la climatisation DAIKIN ARXB35C5V1B9 ?

Vous pouvez régler la température à l'aide de la télécommande fournie. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Quelles sont les dimensions de l'unité intérieure DAIKIN ARXB35C5V1B9 ?

Les dimensions de l'unité intérieure sont 80 cm de large, 29,5 cm de haut et 21,5 cm de profondeur.

Comment nettoyer le filtre de l'unité DAIKIN ARXB35C5V1B9 ?

Pour nettoyer le filtre, retirez-le de l'unité intérieure, aspirez la poussière avec un aspirateur ou lavez-le à l'eau tiède, puis laissez sécher avant de le remettre en place.

Quelle est la puissance de refroidissement du DAIKIN ARXB35C5V1B9 ?

La puissance de refroidissement est de 3,5 kW, ce qui le rend adapté pour des pièces de taille moyenne.

Comment activer le mode économique sur le DAIKIN ARXB35C5V1B9 ?

Pour activer le mode économique, sélectionnez le mode 'ECO' sur la télécommande. Cela permet de réduire la consommation d'énergie tout en maintenant un confort optimal.

Que faire si l'unité ne démarre pas ?

Vérifiez que l'unité est correctement branchée, que le disjoncteur n'a pas sauté et que la télécommande fonctionne. Si le problème persiste, veuillez contacter un technicien agréé.

Quelle est la plage de température de fonctionnement pour le DAIKIN ARXB35C5V1B9 ?

L'unité peut fonctionner dans une plage de température extérieure de -10°C à 46°C pour le mode refroidissement et de -15°C à 24°C pour le mode chauffage.

Y a-t-il une garantie pour le DAIKIN ARXB35C5V1B9 ?

Oui, le DAIKIN ARXB35C5V1B9 est généralement accompagné d'une garantie de 5 ans sur le compresseur et de 2 ans sur les autres composants, sous réserve des conditions de vente.

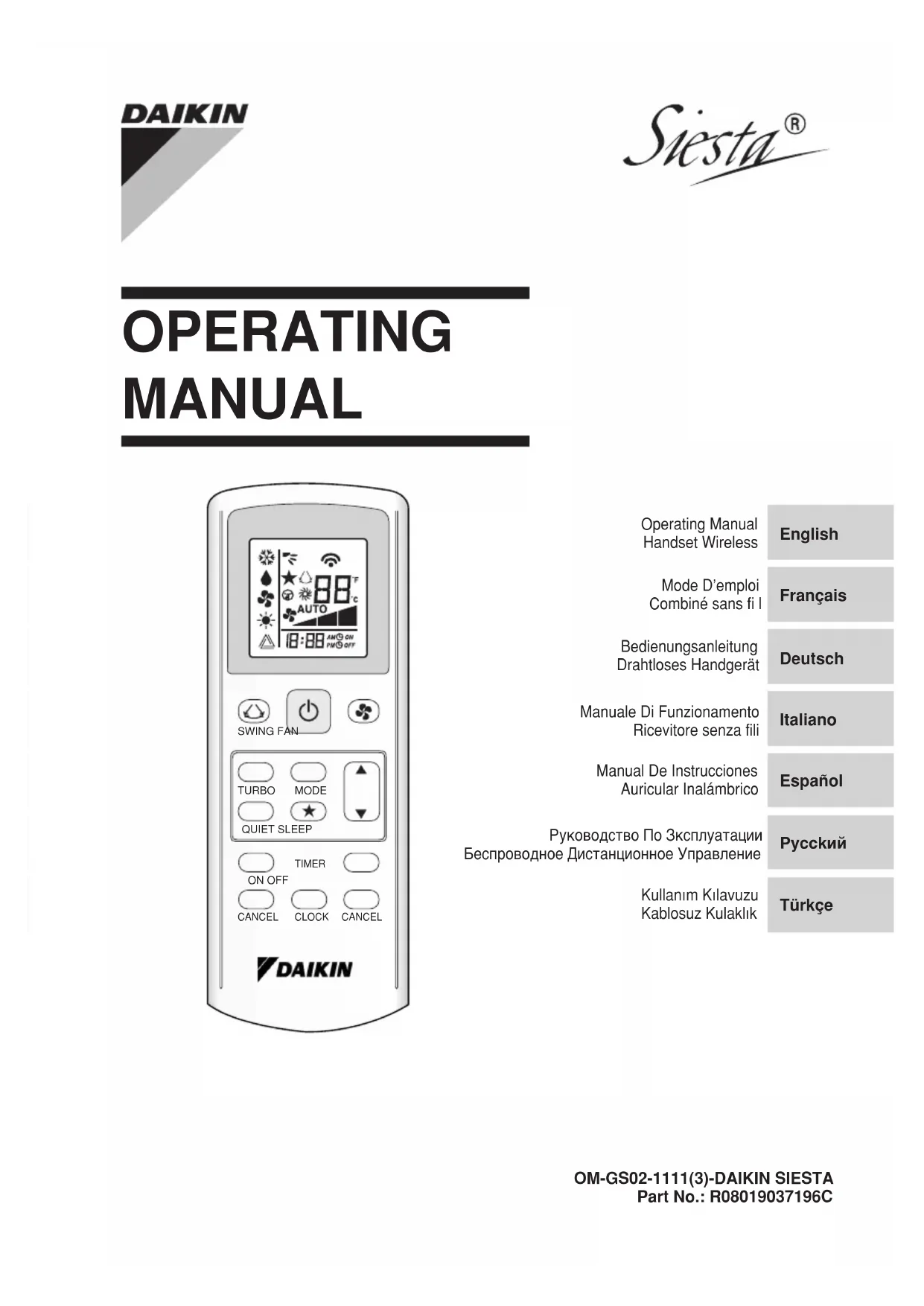

MODE D'EMPLOI ARXB35C5V1B9 DAIKIN

Source de transmission La source d’où le signal sera transmis. Indication de transmission de signal Clignotement pour confirmer que le dernier réglage ait été transmis à l’unité. Bouton

(MARCHE’/ARRÊT) Appuyez une fois pour mettre le climatiseur en marche. Appuyez de nouveau pour éteindre le climatisateur. Sélection de la vitesse du ventilateur Appuyez de façon continue sur le bouton pour transformer successivement la vitesse du ventilateur comme suit: Lent Moyen Rapide Auto Cessez d’appuyer lorsque la vitesse désirée apparaît sur l’écran d’affichage. Mode opérationnel Appuyez sur le bouton MODE pour sélectionner le type de mode opérationnel. Pour l’unité de refroidissement, les modes disponibles comprennent COOL ( ) (FROID), DRY ( ) (SEC) et FAN ( ) (VENTILATION). Pour l’unité de thermopompe, les modes disponibles comprennent: AUTO ( ) (AUTO), COOL ( ) (FROID), DRY ( ) (SEC), FAN ( ) (VENTILATION) et HEAT ( ) (CHAUD). Le mode AUTO ( ) n’est pas disponible pour le système à eau glacée à l’exception du système à 4 conduites. Oscillation automatique de la ventilation Appuyez sur le bouton SWING pour activer la fonction d’oscillation automatique de la ventilation. Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING , attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton. Méthode de sélection du mode Swing (dépendant du modèle) Appuyez sur le bouton SWING ( ) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d’oscillation SWING MODE ( ) est affiché. Appuyez sur le bouton de température et pour sélectionner la rotation du SWING MODE ( ) depuis le Mode Swing 1 au Mode Swing 3. Les 3 différents modes d’oscillation (SWING MODE) suivants sont disponibles : Mode d’oscillation 1 Mode d’oscillation 2 Mode d’oscillation 3 Le mode d’oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d’oscillation (SWING) est activée. L’oscillation est indiquée par le logo : Si aucun mode ne change dans les 4 secondes, l’appareil fonctionnera selon le SWING MODE ( ) sélectionné. Fonction turbo (dépendant du modèle) Appuyez sur le bouton pour refroidissement ou réchauffement rapide. Le ventilateur tourne à sa vitesse maximale. Pressez de nouveau pour désactiver la fonction. Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID). Toute modification de la vitesse du ventilateur entraîne l’arrêt de cette fonction.

Traduction des instructions d’origine FRANÇAIS 2 OM-GS02-1111(3)Dk(siesta)FR.inSec1:1 Sec1:12 OM-GS02-1111(3)Dk(siesta)FR.inSec1:1 Sec1:1 4/8/14 12:24:58 PM4/8/14 12:24:58 PM2 +2 C +1 C - 1 C - 2 C 0 0,5 1 1,5 2 - 3 C Programmer la minuterie d’arrêt Appuyez sur le bouton OFF TIMER pour activer la minuterie d’arrêt. Programmez l’heure désirée en appuyant continuellement sur le bouton OFF TIMER. Appuyez sur le bouton CANCEL pour annuler le programmation d’arrêt. Fonction silence (dépendant du modèle) Appuyez sur pour un fonctionnement silencieux. Le ventilateur tourne à sa vitesse minimale. Pressez de nouveau pour désactiver la fonction. Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID). Toute modifi cation de la vitesse du ventilateur entraîne l’arrêt de cette fonction. Mettre l’horloge à l’heure Maintenez le bouton enfoncé pour mettre l’horloge à l’heure. Programmer la minuterie de mise en marche Appuyez sur le bouton ON TIMER pour activer la minuterie de mise en marche. Programmez l’heure désirée en appuyant continuellement sur le bouton ON TIMER. Si la minuterie est programmée à 7h30, le climatiseur se mettra en marche à 7h30 pile. Appuyez sur le bouton CANCEL pour annuler le programmation de la minuterie. Réglage du mode de nuit Appuyez sur le bouton pour activer la fonction de mode de nuit. Ceci est une option anti-gaspillage d’énergie. Lorsque l’unité fonctionne en mode de refroidissement, la température réglée augmente de 0,5°C au bout de la première demi-heure, d’encore 0,5°C au bout de la deuxième demi- heure et d’1°C au bout de l’heure suivante. Lorsque l’unité fonctionne en mode de chauffage, la température réglée diminue d’1°C au bout de la première demi-heure, d’encore 1°C au bout de la deuxième demiheure et d’1°C au bout de l’heure suivante. Cette fonction est disponible en mode COOL (FROID), HEAT (CHAUD) et AUTO (AUTO). Réglage de la température Pour régler la température au niveau que vous souhaitez, appuyez sur le bouton ou pour l’augmenter ou la baisser. La température se régle de 16°C à 30°C (Possibilité de régler de 20°C à 30°C). Appuyez sur les boutons et simultanément pour passer des °C aux °F et inversement.

La partie d’affichage de la température indique les codes correspondants. Lorsque le bouton Annuler de la mise en marche par minuterie ON TIMER CANCEL (ANNULER LA MISE À L’ARRÊT PAR MINUTERIE) ou le bouton de la mise à l’arrêt par minuterie OFF TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE est enfoncé pendant 5 secondes, un signe “ ” clignote sur la partie d’affichage de la température. Appuyez sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L’ARRÊT PAR MINUTERIE) répétitivement jusqu’à ce qu’un bip continu se produise. L’indication du code change comme montré ci dessous, et notifie avec un long bip.

FAU DAIGNOSTICS (pour modèle à inverseur seulement)

EA ERREUR DE VANNE À 4 VOIES

HO ERREUR DU SYSTÈME DE CAPTEUR DU COMPRESSEUR H3 ERREUR DE L’INTERRUPTEUR HAUTE PRESSION H6 ERREUR DE DÉTECTION DE L’ALIMENTATION DU COMPRESSEUR H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR H8 ERREUR DU CAPTEUR DE COURANT CA FRANÇAIS 2 OM-GS02-1111(3)Dk(siesta)FR.inSec1:3 Sec1:32 OM-GS02-1111(3)Dk(siesta)FR.inSec1:3 Sec1:3 4/8/14 12:24:59 PM4/8/14 12:24:59 PM4 Un bip bref et deux bip consécutifs indique qu’il n’y a pas de codes correspondants. Pour annuler l’affi chage du code, appuyez pendant 5 secondes sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L’ARRÊT PAR MINUTERIE). Le code affi ché s’annule lui même si le bouton n’est pas appuyé pendant 1 minute.
