Type de produit	Boîtier étanche pour appareil photo numérique
Marque	Olympus
Modèle	PT-055
Profondeur maximale d'utilisation	45 mètres
Matériaux du corps	Polycarbonate, fenêtre en verre multi-couches
Diamètre de la bague d'objectif	52 mm
Dimensions (L x H x P)	Environ 153 x 118 x 75 mm
Poids (sans appareil ni accessoires)	Environ 435 g
Poids sous l'eau (eau douce, caisson seul)	Environ -200 g (flottabilité négative)
Conditions de fonctionnement	0 °C à 40 °C
Conditions de stockage	-20 °C à 60 °C
Appareils compatibles	Olympus STYLUS TG-830
Fonctions principales	Commande de déclencheur, touche ON/OFF, zoom, molette de mode, verrouillage AF, flash intégré avec diffuseur
Accessoires fournis	Joint torque (POL-053), gel de silice (SILCA-5S), graisse silicone (PSOLG-2), coiffe d'écran LCD (PFUD-08), bouchon d'objectif (PRLC-14), adaptateur de câble fibre optique (PFCA-01)
Entretien et nettoyage	Laver à l'eau pure après chaque utilisation, sécher à l'ombre, graisser le joint avec la graisse silicone spécifiée, remplacer le joint au moins une fois par an
Sécurité	Ne pas utiliser de produits chimiques (alcool, diluants), éviter les chocs violents, garder hors de portée des enfants, ne pas démonter ni modifier
Pièces détachées et réparabilité	Joint torque (POL-053), gel de silice (SILCA-5S), graisse silicone (PSOLG-2/3), outil de retrait de joint (PTAC-05), kit de maintenance (PMS-02). Réparations uniquement par Olympus ou revendeur agréé.
Garantie	Limitée, couvrant les défauts de fabrication ; non responsable des dommages dus à une utilisation incorrecte ou à une infiltration d'eau

FOIRE AUX QUESTIONS - PT-055 OLYMPUS

Comment ouvrir le caisson étanche PT-055 ?

Pour ouvrir le caisson, faites glisser le bouton de verrouillage dans le sens de la flèche, maintenez le verrou de glissière, puis tournez la molette d'ouverture/fermeture dans le sens inverse des aiguilles d'une montre jusqu'à butée. Ouvrez doucement le couvercle arrière. Veillez à ne pas forcer la molette.

Comment effectuer un test de fuite d'eau avant la plongée ?

Après avoir inséré l'appareil photo et scellé le caisson, immergez-le dans un réservoir d'eau ou une baignoire. Commencez par 3 secondes, puis 30 secondes, puis 3 minutes en actionnant toutes les commandes. Vérifiez l'absence d'eau ou de buée à l'intérieur. Si une fuite est détectée, effectuez l'entretien du joint et recommencez le test.

Quels sont les accessoires fournis avec le PT-055 ?

Les accessoires fournis incluent : un joint torque (POL-053), un sachet de gel de silice (SILCA-5S), de la graisse silicone (PSOLG-2), une coiffe d'écran LCD (PFUD-08), un bouchon d'objectif (PRLC-14) et un adaptateur de câble fibre optique (PFCA-01).

Comment entretenir le joint d'étanchéité ?

Après chaque ouverture, retirez le joint à l'aide de l'outil spécifique, nettoyez la rainure et le joint avec un chiffon non pelucheux, appliquez une fine couche de graisse silicone (PSOLG-2) sur le joint et la surface de contact. Remontez le joint en veillant à ce qu'il soit bien en place sans torsion. Remplacez le joint au moins une fois par an.

Quels produits chimiques sont interdits pour le nettoyage ?

N'utilisez jamais d'alcool, d'essence, de dissolvant, de diluants organiques volatils, de détergents chimiques, d'agents anticorrosion, d'agents antibuée du commerce ou de colle. Utilisez uniquement de l'eau pure ou tiède pour le nettoyage et la graisse silicone spécifiée pour le joint.

Quelle est la profondeur maximale d'utilisation du PT-055 ?

Le caisson est conçu pour une utilisation jusqu'à une profondeur de 45 mètres. Ne dépassez pas cette limite pour éviter tout risque de fuite ou de dommage.

Comment insérer correctement l'appareil photo dans le caisson ?

Assurez-vous que l'appareil photo est éteint et que la courroie est retirée. Placez-le délicatement dans le caisson en alignant les commandes. Insérez deux sachets de gel de silice superposés sous l'appareil pour éviter la buée. Vérifiez que le joint est propre et correctement positionné avant de fermer.

Que faire en cas d'infiltration d'eau dans le caisson ?

Si une fuite d'eau se produit, retirez immédiatement l'appareil photo et la batterie pour éviter un court-circuit. Essuyez toutes les surfaces, séchez soigneusement et contactez un centre de service Olympus agréé. N'utilisez plus le caisson tant qu'il n'a pas été inspecté.

Puis-je utiliser le flash sous-marin avec ce caisson ?

Oui, vous pouvez utiliser le flash sous-marin optionnel UFL-1. Pour cela, fixez l'adaptateur de câble fibre optique (PFCA-01) au diffuseur et insérez le câble fibre optique sous-marin (PTCB-E02). Suivez les instructions du manuel pour l'installation.

Comment savoir si le caisson est correctement fermé ?

Après avoir tourné la molette d'ouverture/fermeture dans le sens horaire jusqu'au verrouillage, faites glisser le bouton de verrouillage vers la position LOCK. Vérifiez visuellement que le joint n'est pas déformé et qu'aucun corps étranger n'est présent. Effectuez ensuite un test de fuite d'eau.

MODE D'EMPLOI PT-055 OLYMPUS

Nous vous remercions d'avoir acheté le caisson étanche PT-055 (désigné ci-après "étui"). Veuillez lire attentivement ce mode d'emploi et utiliser correctement et de façon sûre le produit. Veuillez conserver ce manuel pour pouvoir vous y référer ultérieurement. - Un mauvais usage peut endommager l'appareil photo à l'intérieur du caisson, suite à une fuite d'eau; la réparation peut s'avérer impossible. Avant utilisation, effectuez un test préliminaire comme précisé dans ce manuel.

Limitation de garantie

• Toute copie partielle ou totale non autorisée de ce mode d'emploi, sauf pour des besoins privés, est interdite. La reproduction non autorisée est strictement interdite.
• OLYMPUS IMAGING CORP. ne peut être tenu responsable de quelque façon que ce soit de pertes de profits ou de réclamations de tiers en cas de dommages dus à l'utilisation incorrecte du produit.

Veuillez lire cette section avant d'utiliser le produit

Ce produit est un instrument de précision conçu pour l'utilisation à une profondeur d'eau de 45 m. Veuillez le manipuler avec suffisamment de soin.

• Afin de garantir l'utilisation correcte et sûre du caisson, veuillez lire toutes les instructions relatives à la manipulation et à la vérification du système, ainsi qu'à son entretien et son rangement.
• OLYMPUS IMAGING CORP. ne peut être tenu responsable des dommages causés à l'appareil par la présence d'eau dans le caisson. De plus, les dépenses inhérentes aux dommages causés sur les composantes internes ou à la perte du contenu enregistré à cause d'une infiltration d'eau dans l'appareil photo ne seront pas remboursées.
• OLYMPUS IMAGING CORP. ne paiera aucune compensation en cas d'accidents (corporels ou matériels) survenant au cours de l'utilisation de ce produit.

Pour une utilisation sûre

Ce mode d'emploi utilise divers pictogrammes pour une utilisation correcte du produit et pour prévenir l'utilisateur et d'autres personnes de danger ainsi que de dommages. Ces pictogrammes et leurs significations sont indiqués ci-dessous.

ABBREVIATION	Indique une situation pouvant entraîner la mort ou des blessures graves en ignorant cette indication.
ATTENTION	Indique une situation pouvant entraîner des blessures de personnes ou des dommages matériels en ignorant cette indication.

① Garder ce produit hors de la portée des bébés et des enfants. Les types d'accidents suivants pourrait se produit. - Blessures en faisant tomber sur le corps d'une certaine hauteur. - Blessures de membres du corps pris dans des pièces en ouvrant et fermant. Risque d'avaler des petites pièces, joint, de la graisse silicone et du gel de silice. Consultez immédiatement un médecin si un enfant a avalé des pièces. - Le déclenchement du flash devant les yeux risque de causer un trouble permanent de la vue, etc. ② Ne pas ranger avec une batterie dans l'appareil photo numérique laissé dans ce produit. Le rangement avec une batterie en place pourrait entraîner une fuite du liquide de la batterie et un incendie. ③ Si une fuite d'eau se produit avec un appareil photo installé dans ce produit, retirer rapidement la batterie de l'appareil. Il y a un risque d'allumage et d'explosion en générant de l'hydrogène. ④ Ce produit est fabriqué à partir de résine. Il y a un risque de se blesser s'il se casse à cause d'un impact violent avec un rocher ou d'autres objets durs. Veuillez le manipuler avec suffisamment de soin.

Attention

Ne pas démonter ni modifier ce produit. Ce qui pourrait causer une fuite d'eau ou d'autres problèmes. OLYMPUS IMAGING CORP, ne pourrait être tenu responsable de dommages, pertes de bénéfice, etc. causés par la perte de données images due à des défauts, opérations de démontage, réparation ou modification sur le présent produit par des personnes autres que celles agrées par OLYMPUS IMAGING CORP. ou pour toute autre raison. L'utilisation ou le stockage du produit dans les endroits suivants risque de causer des mauvais fonctionnements, des pannes, des problèmes, des dommages, un incendie, de la buée interne, ou une fuite d'eau. Cela doit être évité.

• Des lieux à température élevée, tels le plein soleil, dans un véhicule fermé, etc., et/ou où il existe de grandes différences de température.
• Des endroits à proximité de deux ouverts
• Des profondeurs sous-marines au-delà de 45 mètres
• Des endroits soumis à des vibrations
• Des endroits trop chauds et humides ou des endroits avec des variations de températures extrêmes
• Des endroits ou des produits chimiques volatiles sont rangés ou utilisés

L'ouverture et la fermeture dans des endroits avec beaucoup de sable, de poussière ou de saleté risquent de nuire à l'étanchéité et causer une fuite d'eau. Cela doit être évité. ④ Ce produit n'est pas un caisson pour amortir les chocs à l'appareil photo à l'intérieur. Lorsque ce produit avec un appareil photo numérique à l'intérieur est sujet à des impacts ou que des objets lourds sont placés dessus, l'appareil photo numérique risque de devenir endommagé. Veuillez le manipuler avec suffisamment de soin. ⑤ Ne pas utiliser les produits chimiques suivants pour le nettoyage, pour une protection anticorrosion, pour éviter la formation de buée, pour des réparations ou d'autres raisons. Utilisés pour le caisson directement ou de façon indirecte (avec les produits chimiques vaporisés), ils risquent de causer sous haute pression ou d'autres problèmes.

Produits chimiques qui ne peuvent pas été utilisés	Explication
Diluants organiques volatils, détergents chimiques	Ne pas nettoyer le caisson avec de l'alcool, de l'essence, un dissolvant ou d'autres diluants organiques volatils, ni avec des détergents chimiques, etc. De l'eau pure ou de l'eau tiède suffit.
Agent anticorrosion	Ne pas utiliser d'agents anticorrosion. Les parties métalliques sont en acier inoxydable ou en bronze. Il suffit de les laver avec de l'eau pure.
Agents antibuée du commerce	Ne pas utiliser d'agents antibuée du commerce. Toujours utiliser le gel de silice déhydratant spécifique.
Graisse autre que laGRAISSSE SILICONE spécifiée	N'utiliser que laGRAISSSE SILICONE spécifiée pour le joint silicone, sinon la surface du joint risque de se détiériorer et une fuite d'eau pourrait se produit.
Colle	Ne pas utiliser de collé pour des réparations ou d'autres raisons. Si une réparation est nécessaire, veuiliez contacter un revendeur ou un centre de service de notre compétie.

⑥ Ne pas soumettre le caisson à des traitements brutaux, tels que sauter à l'eau le caisson à la main ou dans une poche extérieure ou jeter le caisson dans l'eau, cela pourrait provoquer des fuites d'eau. Toujours manipuler le caisson avec soin. ⑦ Si l'intérieur du caisson ou l'appareil photo avait été mouillé en raison d'une fuite d'eau, etc., essuyez immédiatement toute trace d'humidité et contactez votre centre de service après-vente local ou votre revendeur. 8 Veuillez retirer le joint avant de prendre l'avion, car la différence de pression atmosphérique pourrait rendre l'ouverture du caisson impossible. 9 Afin de garantir la manipulation et le fonctionnement sans souci et en toute sécurité de l'appareil numérique avec ce produit, veuillez lire le mode d'emploi de l'appareil attentivement. 10 En scellant ce produit, faites bien attention à ce qu'aucune matière étrangère ne soit coincée dans le joint ni sur la surface de contact. Cela peut entraîner une fuite d'eau. 11 L'insertion de votre appareil photo numérique dans le caisson après la prise de photos dans l'eau peut entraîner une perte de transparence de l'objet à l'intérieur si vous insérez le gel de silice dans le caisson.

Sommaire

Limitation de garantie 2 Veuillez lire cette section avant d'utiliser le produit 2 Pour une utilisation sûre 3

1. Préparatifs 8

Contrôle du contenu de l'emballage. 8 Nomenclature des pièces 9 Utilisation des accessoires 11 Utilisation de la dragonne 11 Mise en place et retrait de la coiffe de l'écran ACL 12 Mise en place 12 Montage et retrait du bouchon d'objectif 12 Utilisation de l'adaptateur de câble fibre optique. 13

2. Contrôle préliminaire du caisson 14

Contrôle approfondi avant utilisation. 14

3. Mise en place de l'appareil photo numérique. 15

Contrôle de l'appareil photo numérique 15 Ouvrir le caisson 15 Insérer l'appareil photo numérique 16 Vérifier après insertion 16 Sceller le caisson 17 Vérifier le fonctionnement de l'appareil photo installé. 17 Effectuer les contrôles finaux 18 Inspection visuelle 18 Test de fuite d'eau 18

4. Prise de vues sous l'eau 19

Types de scènes sous-marines 19 Comment sélectionner le mode de scène de prise de vue 20 Mémorisation AF pendant la prise de vue sous-marine...... 20

5. Manipulation après la prise de vue 21

Essuyer toutes les gouttes d'eau 21 Sortir l'appareil photo numérique 21 Laver le caisson avec de l'eau pure 22 Sécher le caisson 22

1. Maintien de la fonction d'étanchéité 23

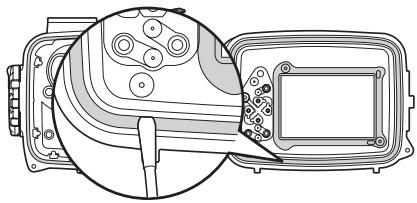

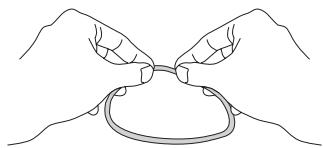

Retirer le joint. 23 Retirer tout grain de sable, poussière, etc. 23 Comment appliquer la graisse sur le joint 25 Installer le joint 26 Remplacer les pièces consommables 26

7. Annexe. 27

Fiche technique. 27

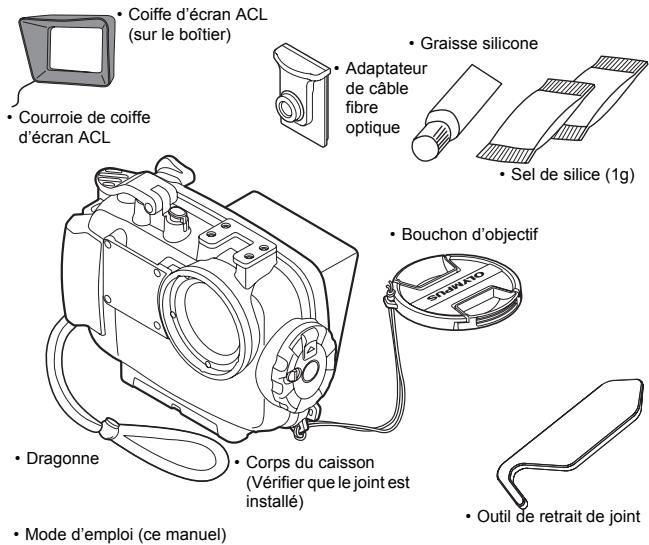

Contrôle du contenu de l'emballage.

Vérifier que tous les accessoires sont bien dans la boîte.

Communiquer avec le revendeur si des accessoires manquent ou sont endommagés.

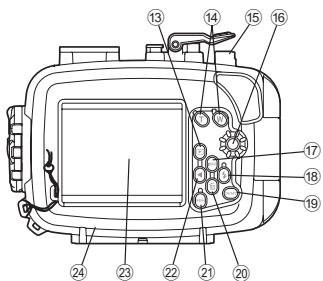

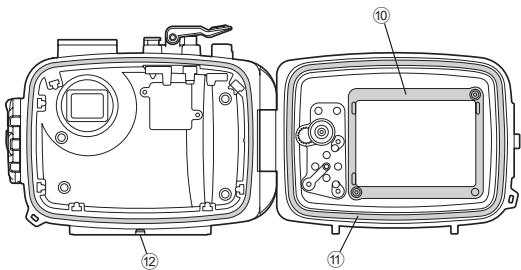

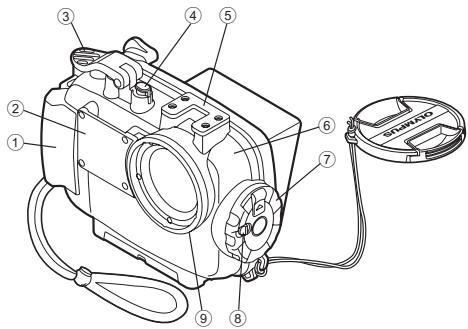

Nomenclature des pièces

① Poignée ② Diffuseur de flash ③ Commande de déclencher ④ Touche ON/OFF ⑤ Monture d'accessoire

⑥ Couvercle avant ⑦ Molette d'ouverture/de fermeture ⑧ Bouton de verrouillage ⑨ Bouchon d'objectif 10 Cache intérieur d'écran ACL

⑪ Joint ⑫ Écrou de pied

Touche ⑭ Touches de zoom 15 Touche • (REC) 36 Bouton de molette de mode 37 Touche INFO/Molette de défilament 1 38 Touche Z/Molette de défillement

9 Touche OK/AFL (1) (1) En mode de prise de vue Grand angle sous-marin 1 ou Macro sous-marin, la touche OK a la même fonction que la touche AF LOCK (verrouillage AF).

Touche MOLETTE DE DÉFILEMENT Touche MENU MOLETTE DE DÉFILEMENT FENÊTRE D'ÉCRAN ACL COUVERCLE ARRIÈRE

Les pièces de fonctionnement du caisson marquées par * correspondent aux pièces de fonctionnement de l'appareil photo numérique. Lorsque les pièces de fonctionnement du caisson sont activées, les fonctions correspondantes de l'appareil photo numérique seront commandées. Pour des détails sur les fonctions, se référer au mode d'emploi pour l'appareil photo numérique.

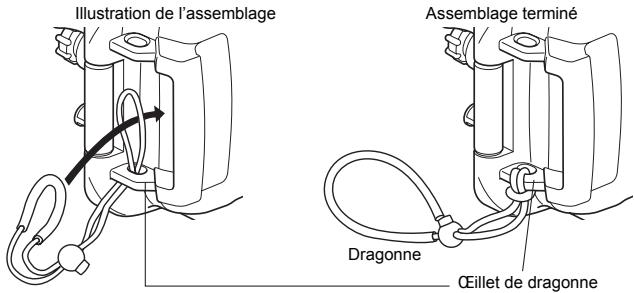

Mise en place de la courroie

Installer la courroie sur le corps du caisson.

Utilisation de la dragonne

Passer la main dans la dragonne accessoire et ajuster la longueur avec la pièce d'arrêt.

Bouton Arret

Mise en place

Mettez en place la coiffe d'écran ACL comme illustré sur le schéma dans les guides situés au-dessus d'une part et en-dessous d'autre part de la fenêtre d'écran ACL.

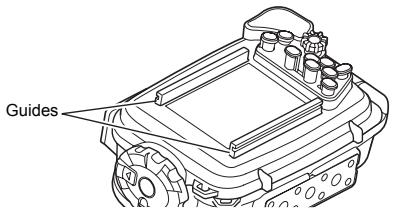

Retrait

Retirez la coiffe d'écran ACL des guides situés au-dessus d'une part et en-dessous d'autre part de la fenêtre d'écran ACL en élargissant la coiffe d'écran ACL.

Mise en place

Retrait

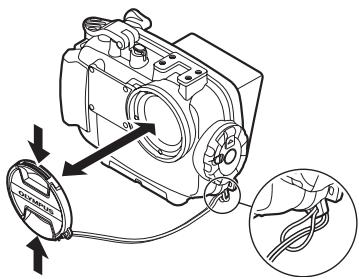

Montage et retrait du bouchon d'objet

Adapter le bouchon d'objet sur la bague d'objet comme montré dans la figure. Bien s'assurer de retirer le bouchon d'objet avant la prise de vue.

Utilisation de l'adaptateur de câble fibre optique

Utilisation de l'adaptateur de cable fibre optique lors du raccordement du flash sous-marin UFL-1 (disponible séparément) au caisson à l'aide d'un cable fibre optique sous-marin (en option : PTCB-E02).

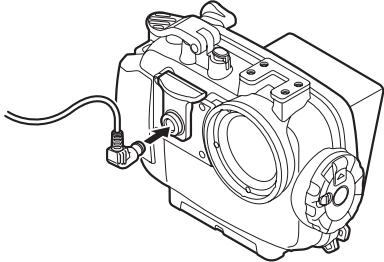

Installation

Fixez l'adaptateur du cable fibre optique au diffuseur comme illustré sur le schéma ci-dessous.

Insérez complètement la fiche du cable fibre optique sous-marin (en option : PTCB-E02) dans la fente d'insertion du cable fibre optique prévue.

Retirez le cable fibre optique sous-marin lorsque vous ne l'utilisez pas pour prendre des photos.

Contrôle approfondi avant utilisation

Ce caisson a été le sujet d'un contrôle de qualité poussé pour les pièces pendant la fabrication et d'inspections approfondies des fonctions pendant l'assemblage. De plus, un test de pression d'eau est effectué avec un testeur de pression pour tous les produits pour confirmer que la performance est conforme aux specifications.

Toutefois, la fonction d'étanchéité peut être endommagée en fonction des conditions de transport et de stockage.

Avant utilisation, toujours effectuer les contrôles approfondis suivants.

Test préliminaire

Avant d'installer l'appareil photo numérique dans le caisson, immerger le caisson vide pour confirmer l'absence de fuite d'eau.

Nous vous conseillons de plonger le caisson vide à la profondeur d'eau prévue, cependant, en cas d'impossibilité, contrôlez l'étanchéité du caisson en vous reportant au "Test de fuite d'eau" (P.18).

(2) Les principales causes de fuite d'eau sont les suivantes :

• Le joint n'a pas été installé.
• Une partie du joint ou la totalité du joint est à l'extérieur de la rainure spécifiée. Dommages, fissures, déterioration ou déformation du joint
• Sable, fibres, cheveux ou autres matières étrangères sur la rainure du joint ou sur la surface de contact du joint sur le couvercle avant
• Rainure ou surface de contact du joint endommagées sur le couvercle avant Levier de zoom Coincé par la courroie, le sac de gel de silice, etc. au moment de sceller le caisson

Effectuer le test une fois que toutes les causes susmentionnées aient été éliminées.

Attention:

Si une fuite d'eau est constatée en manipulation normale, ne pas utiliser le caisson et contacter OLYMPUS.

Contrôle de l'appareil photo numérique

Contrôler l'appareil photo numérique avant de le charger dans le caisson.

1. Contrôle de batterie

La prise de vue sous-marine utilise très souvent le flash.

Avant de plonger, vérifie que vous avez suffisamment de batterie.

2. Confirmation du nombre de vues restant à prendre

Vérifier que le stockage de vue a un nombre suffisant de vues restant à prendre.

3. Retirer la courroie de l'appareil photo numérique.

Lorsqu'un appareil photo numérique est chargé sans retirer la courroie, elle risque d'être prise entre les couvercles du caisson et pourrait causer une fuite d'eau.

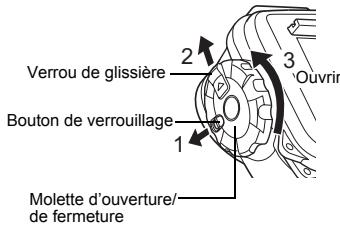

Ouvrir le caisson

Faites glisser le bouton de verrouillage dans le sens de la flèche (1 de l'illustration suivante). Glissez le verrou de glissière dans le sens de la flèche et maintenez-le en position, (2 de l'illustration suivante) puis tournez la molette d'ouverture/fermeture dans le sens contraire des aiguilles d'une montre (3 de l'illustration suivante). ③ Tournez la molette d'ouverture/de fermeture jusqu'à ce qu'elle ne puisse plus tourner. ④ Ouvrez doucement le couvercle arrière du caisson.

Attention:

Appliquer une force excessive lorsque vous tournez la molette d'ouverture/fermeture peut endommager celle-ci.

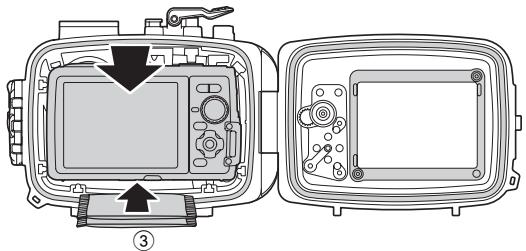

Insérer l'appareil photo numérique

① Vérifier que l'alimentation de l'appareil photo numérique est coupée. ② Placez soigneusement l'appareil photo numérique dans le caisson. ③ Insérez 2 sachets de gel de silice superposés l'un sur l'autre (1 g) entre le dessous de l'appareil photo numérique et le fond du caisson. Sachet de gel de silice fourni pour empêcher la formation de buée.

(2)

Attention:

• Le sachet de gel de silice sera pincé lors de la fermeture du caisson et une fuite d'eau se produit.
• Une fois que le gel de silice a été utilisé, la performance d'absorption de l'humidité sera diminuée. Toujours changer le gel de silice après ouverture du caisson.

Vérifier après insertion

Vérifier les points suivants avant de sceller le caisson.

• L'appareil photo numérique est-il installé correctement?
• Le gel de silice est-il inséré complètement à l'endroit spécifique?
• Le joint est-il monté correctement sur l'ouverture du caisson ?
• Le joint et la surface de contact du joint sur le couvercle avant sont-ils exempts de corps étrangers, y compris la saleté ?
• L'entretien de la fonction d'étanchéité est-il effectué? Pour plus de détails sur la maintenance, voir "6. Maintien de la fonction d'étanchéité" (P.23) du présent manuel.

Sceller le caisson

① Fermez soigneusement le caisson en alignant la projection de montage du couvercle arrêté et la gorge. ② Tournez la molette d'ouverture/de fermeture dans le sens des aiguilles d'une montre jusqu'au verrouillage.

Le caisson est scellé.

Faites glisser le bouton de verrouillage vers le côté LOCK.

Attention:

• Si la molette d'ouverture/de fermeture n'est pas complètement tournée, le caisson ne sera pas scellé. Cela peut causer une fuite d'eau.
• Fermez le couvercle arrière du caisson pour que la courroie du bouchon d'objet ou cache d'écran ACL ne soit pas coincée. Si elle est coincée, une fuite d'eau risque de se produire.

Vérifier le fonctionnement de l'appareil photo installé.

Après avoir scellé le caisson, vérifier si l'appareil photo fonctionne normalement.

① Appuyer sur la touche ON/OFF du caisson et vérifier que l'alimentation de l'appareil est commutée sur marche et arrêt. ② Appuyer sur la commande de déclencheur du caisson et vérifier que l'obturateur de l'appareil photo est déclenché.

• Activer également les autres touches de commandes sur le caisson et vérifier que l'appareil fonctionne correctement comme voulu.

Inspection visuelle

Après avoir scellé le caisson, vérifier visuellement les pièces de fermeture des couvercles avant et arrière pour s'assurer que le joint n'est pas déformé ni sorti de la gorge et qu'il n'y a pas de matière étrangère déposée sur le joint. Vérifier également que le caisson n'est pas cassé ou fissuré.

Attention:

La présence de cheveux, fibres et autres corps fins n'est pas évidente mais peut entraîner une fuite d'eau. Apporter également une attention particulière à la présence de cassures et fissures sur le caisson.

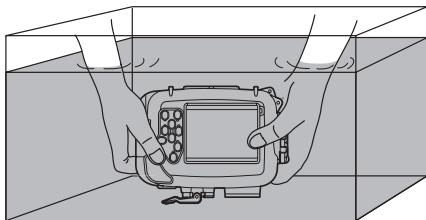

Test de fuite d'eau

Le test final après chargement de l'appareil photo est expliqué ci-dessous. Toujours effectuer ce test. Il peut être effectué facilement dans un réservoir d'eau ou une baignoire. Vérifier le fonctionnement des différentes touches. La durée nécessaire est de 5 minutes environ.

• Commencer par immerger le caisson pendant 3 secondes seulement et vérifier l'absence d'eau etc. dans le caisson.
• Ensuite, immerger le caisson pendant 30 secondes et vérifier l'absence d'eau etc. dans le caisson.
• Ensuite, immerger le caisson pendant 3 minutes, faire fonctionner toutes les touches et tous les leviers, puis vérifier ce qui suit :
• vérifier l'absence d'accumulation d'eau dans le caisson.
• vérifier l'absence de buée dans le caisson.
• vérifier l'absence d'eau dans le caisson.
• Si l'intérieur du caisson se remplit de buée ou contient une goutte d'eau, effectuer l'entretien du joint puis faire de nouveau le test de la fuite d'eau.

Grand angle sous-marin 1

Optimum pour prendre la vue en grand angle, par exemple un banc de poissons dans l'eau. L'image reproduira très distinctement le bleu de l'arrière-plan.

2 Grand angle sous-marin 2

Idéal pour prendre un sujet de grande taille se déplaçant rapidement, tel un dauphin ou une raie.

Dans de nombreux points d'observation de dauphins, il y a une règle établie de ne pas utiliser le flash pour éviter d'affrayer les dauphins, etc. Même si ce mode est conçu initialement pour se passer du flash, il peut aussi être activé si nécessaire, par exemple pour prendre une raie en photo.

Gros plan sous-marin

Optimum pour la prise de vue gros plan de petites créatures dans l'eau, telles que des poissons. L'image reproduira les couleurs naturelles sous-marines. Les couleurs naturelles du monde sous-marin sont reproduites de façon précise.

Attention:

• En prenant des vues en gros plan avec un réglage grand angle, le flash
• risque de produit qu'une illumination irrégulière et/ou insuffisante.
• En prise de vue sous-marine, les conditions de prise de vue (clarté de l'eau, matières en suspension, etc.) peuvent affecter considérablement la portée du flash.
• Toujours contrôle les photos sur l'écran ACL après la prise de vue.
• Le son de l'appareil photo peut être enregistré au moment de l'enregistrement des films.

Comment sélectionner le mode de scène de prise de vue

Réglez le mode de prise de vue de l'appareil photo sur "SCN". Appuyez sur la touche de défilément vers la gauche/droite pour sélectionner la scène de prise de vue, puis appuyez sur la touche OK/AFL.

Mémorisation AF pendant la prise de vue sous-marine

Lorsque le mode "Grand angle sous-marin 1" ou "Macro sous-marin" est sélectionné, vous pouvez facilement verrouiller la position de mise au point (commande de verrouillage AF) en appuyant sur la touche OK/AFL située à l'arrière du protecteur.

Lorsque la mise au point est verrouillée, l'indicateur de verrouillage AF apparait sur l'écran LCD de l'appareil photo.

Pour annuler le verrouillage AF, appuyez de nouveau sur la touche OK/AFL.

Sélection du mode vidéo sous-marine

Le mode vidéo sous-marin est disponible lorsque WB est réglé sur "WB sous-marin".

Pour plus de détails, consultez le mode d'emploi de l'appareil photo numérique.

Essuyer toute goutte d'eau

Après avoir terminé la prise de vue et être revenu à terre ou au bateau, rincer légèrement à l'eau pure et essuyer toute goutte d'eau restée sur le caisson. Utiliser de l'air ou un chiffon doux qui ne laisse pas de fibres pour essuyer complètement toute goutte d'eau du joint entre les couvercles avant et arrière, du levier de déclencheur, des poignées de poing et de la molette d'ouverture/de fermeture.

Attention:

Si des gouttes d'eau restent entre les couvercles avant et arrière, elles risquent de couler à l'intérieur lorsque le caisson est ouvert. Prendre un soin particulier pour bien essuyer toutes les gouttes d'eau.

Sortir l'appareil photo numérique

Ouvrez soigneusement le caisson et retirez l'appareil photo numérique.

Attention:

• En ouvrant le caisson, faire suffisamment attention pour que de l'eau ne tombe pas de vos cheveux ou de votre corps sur le caisson et l'appareil.
• Avant d'ouvrir le caisson, s'assurer que vos mains ou gants sont sans sable, fibres, etc.
• Ne pas ouvrir ni fermer le caisson dans les endroits où il y a de l'eau ou du sable.
• Faire attention de ne pas toucher l'appareil photo numérique ou la batterie avec des mains imprimées d'eau salée.

Laver le caisson avec de l'eau pure

Après utilisation, sceller de nouveau le caisson après avoir sorti l'appareil et le laver suffisamment dans de l'eau pure dès que possible. Avant utilisation en eau de mer, il est important de tremper le caisson dans de l'eau pure pendant un certain temps (30 minutes à 1 heures) pour éliminer tout le sel.

Attention:

• Une unité d'eau peut se produire lorsqu'une pression d'eau élevée est appliquée partiellement. Avant de laver le caisson avec de l'eau, y-retirer l'appareil photo numérique.
• Faire fonctionner le déclencheur et diverses touches de ce produit dans l'eau pure pour retirer le sel adhérant à l'axe. Ne pas démonter pour le nettoyage.
• Laisser sécher le caisson avec le sel risque de nuire au fonctionnement. Toujours stérer toute trace de sel après utilisation.

Sécher le caisson

Après avoir lavé à l'eau pure, utiliser un chiffon propre pour l'essuyer. S'assurer d'utiliser un chiffon ne contenant pas de résidus de sel et qui ne laisse aucun fibre. Essuyer le caisson complètement dans un endroit bien aéré à l'ombre.

Attention:

• Ne pas utiliser l'air chaud d'un sèche-cheveux ou d'un appareil similaire pour le séchage et ne pas exposer le caisson en plein soleil, ce qui pourrait accélérer la déterioration ou la déformation du caisson et la dégradation du joint, entraînant une fuite d'eau.
• En essuyant le caisson, faire attention de ne pas causer de rayures.

6. Maintien de la fonction d'étanchéité

Lorsque le couvercle arrêté du caisson est ouvert, toujours s'assurer d'effectuer l'opération d'entretien du joint comme décrit ci-dessous. Le faire sur place sans sable ou poussière après vous être lavé et séché les mains.

Retirer le joint

Insérer l'outil de retrait du joint entre le joint et une paroi sur la gorge du joint. Glisser l'extrémité de l'outil de retrait du joint inséré sous le joint. (Faire attention de ne pas griffer la gorge de joint avec l'extrémité de l'outil de retrait de joint.) ③ Tenir le joint avec le bout des doigts après qu'il soit sorti de la gorge et le retarder du caisson.

Retirer tout grain de sable, poussière, etc.

Après avoir vérifié de visu que la poussière a été retirée du joint, les vérifications relatives au sable et autres matières étrangères collées, aux dommages ou aux crevasses peuvent être effectuées en serrant légèrement toute la circonférence du joint avec le bout des doigts.

Retirer les matières étrangères collées à la rainure du joint en utilisant un chiffon propre ou du coton-tige. Retirer également le sable et la saleté collés sur la surface de contact du joint sur le couvercle avant du caisson.

Attention:

• L'entretien de la fonction d'étanchéité est nécessaire même avant d'utiliser ce produit sous-marin pour la première fois après l'achat. Lorsqu'un objet pointu est utilisé pour retirer le joint torique ou nettoyer l'intérieur de la rainure du joint torique, le caisson et le joint risquent d'être endommagés et une fuite d'eau risque de se produire.
• Faites attention à ne pas détendre le joint torique.
• Ne jamais utiliser d'alcool, de diluant, de benzène ou de solvants similaires ni des détergents chimiques pour nettoyer le joint. Lorsque de tels produits chimiques sont utilisés, le joint peut être endommagé ou sa détermination sera accélérée.

Comment appliquer la graisse sur le joint

1	Appliquer la graisse spécifique.		S'assurer qu'il n'y a aucune saleté ni sur les doits ni sur le joint,mettre environ 5 mm de graisse sur le bout d'un doigt.(La quantité appropriée de graisse est de 5 mm environ.)
2	Étaler la graisse sur le joint.		Étaler la graisse sur le joint à l'aide de trois doits.Faire attention de ne pas tirer sur le joint.
3	Vérifier qu'il n'y a ni dommage ni irrégularité sur le joint.		Lorsque la graisse s'inflète le long du joint,vérifier qu'il n'y a ni dommage ni irrégularité dessus en le touchant et le regardant.Si un début est constaté,ne pas hésiter à replacer le joint.
4	Appliquer la graisse sur la surface de contact du joint.		Utiliser la graisse restant sur le bout de vos doits pour nettoyer et graisser la surface de contact du joint sur le couvercle avant.

Attention:

• Procédez toujours à la maintenance de la fonction d'étanchéité même lorsqu'l'étui a été ouvert après chaque prise de vue. Négliger cet entretien peut causer une fuite d'eau.
• Lorsque le caisson n'est pas utilisé pendant une longue durée, retirer le joint de la rainure pour éviter une déformation du joint, appliquer une fine couche de graissé silicone, et le ranger dans un sac en plastique propre ou dans quelque chose de similaire.

Installer le joint

S'assurer qu'aucune matière étrangère n'est collée, appliquer une fine couche de graisse fournie sur le joint, et faire rentrer le joint dans la rainure. À ce moment-là, s'assurer que le joint ne ressorte pas de la rainure. Avant de remettre ce produit dans son emballage, s'assurer qu'il n'y a pas de cheveux, de fibres, de grains de sable ou d'autres matières étrangères collés non seulement sur le joint, mais aussi à la surface de contact (couverture). Même un seul cheveu ou un seul grain de sable peut causer une fuite d'eau. Veuillez vérifier l'appareil avec le plus grand soin.

Exemples de matières étrangères qui se collent au joint : Cheveu

Fibres

Grains de sable

Remplacer les pièces consommables

• Le joint est une pièce consommable. Indépendamment du nombre de fois que le caisson est utilisé, il est recommandé de changer le joint au moins une fois par an.
• La dégradation du joint est accélérée par les conditions d'utilisation et de stockage. Remplacer le joint même avant un an s'il montre des signes de dommage, de friabilité ou de perte d'élasticité.

Remarque:

• Veuillez utiliser la graisse silicone de joint, le gel de silice et le joint authentiques de Olympus.
• N'essayez pas de remplacer le joint torique vous-même.
• Nous conseillons d'effectuer ce contrôle régulièrement.

7. Annexe

Fiche technique

Modèles compatibles	Appareil photo numérique Olympus STYLUS TG-830
Résistance à la pression	Profondeur jusqu'à 45 m
Matières principales	Corps : polycarbonate Fenêtre d'objet : Verre multi-couches
Diamètre de la bague d'objet	Ø52 mm
Conditions de fonctionnement	0 °C - 40 °C (fonctionnement) / -20 °C - 60 °C (stockage)
Dimensions	Environ 153 mm (Largeur) x 118 mm (Hauteur) x 75 mm (Profondeur)
Poids	Environ 435 g (sans apparéil photo ni accessible)
Poids sous l'eau	Environ -200 g (dans de l'eau douce) (caisson étanche uniquement)

• Nous nous réservons le droit de changer l'apparence externe et les caractéristiques techniques sans préavis.

Accessoires fournis pour le pt-055

Joint torque : POL-053

Gel de silice : SILCA-5S

Graisse silicone : PSOLG-2

Coiffe d'écran LCD: PFUD-08

Bouchon d'objet : PRLC-14

Adaptateur de câble fibre optique : PFCA-01

Les accessoires ci-dessus peuvent être achetés.

Accessoires vendus séparément

Graisse silicone : PSOLG-3

Cable fibre optique : PTCB-E02

Flash sous-marin : UFL-1

Bague d'adaptation (de 52 mm à 67 mm) : PSUR-03

Objectif de conversion grand angle sous-marin : PTWC-01

Objectif de conversion macro sous-marin : PTMC-01

Kit de maintenance : PMS-02

Outil de retrait de joint (2) : PTAC-05

Support technique (États-Unis)

Aide en ligne 24/24h, 7/7 jours : http://www.olympusamerica.com/support

Ligne téléphonique de support : Tel. [phone] (appel gratuite)

Notre support technique téléphonique est ouvert de 9 à 21 heures

du lundi au vendredi) ET

http://olympusamerica.com/contactus

Les mises à jour du logiciel Olympus sont disponibles à l'adresse suivante :

http://www.olympusamerica.com/digital

Locaux: Wendenstraße 14-18, 20097 Hamburg, Allemagne

Tel.: [phone] / Fax: [phone]

Livraisons de marchandises : Modul H, Willi-Bleicher Str. 36, 52353 Duren, Allemagne

Adresse postale: Postfach 10 49 08, 20034 Hamburg, Allemagne

Visitez notre site à l'adresse http://www.olympus-europa.com

Appelez le NUMERO D'APPEL Gratuit *: 00800 - 67 10 83 00

pour l'Autriche, la Belgique, le Danemark, la Finlande, la France, l'Allemagne, l'Italie, le

Luxembourg, les Pays-Bas, la Norvège, le Portugal, l'Espagne, la Suède, la Suisse, le Royaume-Uni

*Notez que certains opérateurs de services de téléphonie (mobile) n'autorisent pas l'accès ou exigent un préfixe supplémentaire pour les numérosCOMMENÇANT par +800.

Pour tous les pays européens non mentionnés ou si vous ne pouvez pas obtenir la communication

avec le numéro ci-dessus, appelez l'un des numéros suivants

NUMÉROS D'APPEL PAYANTS: +49 180 5 - 67 10 83 ou +49 40 - 237 73 4899

Notre Support technique est disponible du lundi au vendredi de 9 à 18 heures (heure de Paris)
