AMP - Recepteur Octavio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur amplifié
Marque	Octavio
Modèle	AMP
Alimentation	36V (max)
Puissance de sortie	2 × 35 W (8 Ω) / 2 × 65 W (4 Ω)
Rendement	Supérieur à 92 %
Distorsion (THD)	Inférieur à 0,005 % pour 1 W
DAC	Burr Brown PCM1798 jusqu'à 24 bits / 192 kHz
Entrées audio	2 × RCA (Aux), 1 × optique Toslink, 1 × USB
Sorties audio	Borniers enceintes (câbles nus ou fiches bananes), sortie subwoofer
Formats audio supportés	FLAC, OGG, ALAC, WMA, APE, MP3
Réseau	Wi-Fi 802.11 (2,4 & 5 GHz), Ethernet
Connectivité sans fil	Bluetooth
Antenne	Antenne Wi-Fi externe amovible
Contrôle	Application mobile Octavio (iOS/Android)
Indicateur lumineux	LED avant pour état des sources
Entretien	Nettoyage avec un chiffon sec et doux
Sécurité	Espace de 3 cm autour, éviter l'eau et les objets étrangers
Garantie	Contact assistance, toute modification annule la garantie

FOIRE AUX QUESTIONS - AMP Octavio

Comment brancher mes enceintes à l'Octavio AMP ?

Utilisez les borniers situés à l'arrière. Pour des fils dénudés, dévissez les borniers, insérez les câbles et resserrez. Pour des fiches bananes, branchez-les directement dans les trous prévus.

Comment connecter l'Octavio AMP au Wi-Fi ?

Connectez d'abord l'antenne externe fournie. Ouvrez l'application Octavio sur votre téléphone (connecté au Wi-Fi) et suivez les étapes de configuration.

Que signifie l'indicateur lumineux sur la face avant ?

L'indicateur lumineux change de couleur selon la source active : Wi-Fi, Bluetooth, Optique, Aux 1 ou Aux 2. Consultez la notice pour le code couleur détaillé.

Puis-je utiliser une connexion Ethernet plutôt que le Wi-Fi ?

Oui, branchez un câble Ethernet de votre routeur à l'entrée Ethernet de l'AMP. L'application mobile reste nécessaire pour la configuration initiale.

Quels formats audio sont compatibles avec l'entrée USB ?

L'entrée USB lit les fichiers FLAC, OGG, ALAC, WMA, APE et MP3. Le DAC Burr Brown supporte jusqu'à 24 bits / 192 kHz.

Quelle est la puissance de l'amplificateur ?

L'Octavio AMP délivre 2×35 W sous 8 Ω ou 2×65 W sous 4 Ω avec un rendement supérieur à 92 % et une distorsion très faible (< 0,005 %).

Comment nettoyer l'Octavio AMP ?

Utilisez un chiffon sec et doux. N'utilisez jamais d'eau, de solvants ou de nettoyants ménagers. Débranchez l'appareil avant le nettoyage.

Quelles précautions de sécurité dois-je prendre ?

Laissez un espace de 3 cm autour pour la ventilation. N'obstruez pas les aérations. Évitez l'eau, les objets étrangers et les sources de chaleur. Débranchez en cas d'orage.

Puis-je connecter un caisson de basses ?

Oui, l'AMP dispose d'une sortie subwoofer (caisson de basse) sur la face arrière. Utilisez un câble RCA pour le relier.

Comment changer de source audio ?

Appuyez brièvement sur le bouton SOURCE pour parcourir les entrées (Aux1, Aux2, Optique, USB, Wi-Fi, Bluetooth). Un appui long entre en mode configuration.

MODE D'EMPLOI AMP Octavio

Configurez votre nouvel appareil Octavio à votre réseau Wi-Fi et profitez sans plus attendre de toute votre musique en haute fidelité.

Toutes les vidéos de configuration dont vous avez besoin sont disponibles sur notre site internet, vous indiquant en images les étapes nécessaires pour configurer votre amplificateur.

Rendez-vous sur : https://octavio.fr/guide-amp

1 Branchement

Reliez votre Octavio AMP à vos enceintes en utilisant les borniers situés sur la face arrière de l'appareil. Si vous disposez de fiches bananes, branchez-les sur les emplacements prévus à cet effet.

Si les câbles de vos enceintes sont des fils dénudés, dévissez les borniers de connexion d'Octavio AMP et branchez vos câbles en prenant soin de resserrer les borniers de l'amplificateur.

Une fois vos enceintes reliées, branchez simplement l'alimentation d'Octavio AMP sur la connectique prévue à cet effet.

2 Configuration

Veuillez vérifier que votre téléphone est bien connecté à votre réseau Wi-Fi.

Ouvrez l'application Octavio (« Octavio » depuis l'App Store ou le Play Store) et autorisez l'accès aux paramètres nécessaires.

Si vous souhaitez connecter votre Octavio AMP en câble à votre réseau internet, reliez simplement un câble Ethernet de votre routeur à votre amplificateur.

Si vous souhaitez connecter votre Octavio AMP en Wi-Fi, veuillez connecter l'antenne externe livrée avec votre produit sur l'emplecment prévu à cet effet (près des borniers d'Octavio AMP).

Il est nécessaire de suivre les étapes de configuration de l'application mobile même si votre amplificateur est connecté en Ethernet.

3 Comprendre l'état de votre appareil

Un indicateur lumineux est présent sur la face avant d'Octavio AMP.

Wi-Fi

Bluetooth

Optique

Aux 1

Aux 2

4 Contrôles de l'appareil

OCTAVIO AMP SOURCE Marche / Arrêt Simple appui : changer de source audio Appui long : entrer en mode configuration Volume Indicateur lumineux

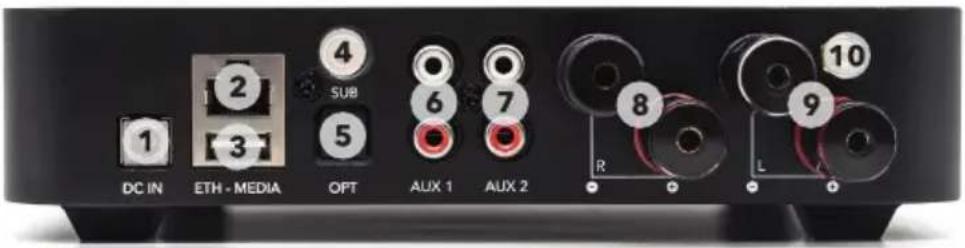

5 Entrées et sorties

1 Alimentation (36V maximum)
2 Ethernet
3 Entrée USB (lectrue de fichiers stockés sur USB ou disque dur)
4 Sortie caisson de basse
5 Entrée optique

6 Entrée auxiliaire 1
7 Entrée auxiliaire 2
8 Bornier pour enceinte droite
9 Bornier pour enceinte gauche
10 Connectique pour antenne externe

6 Caractéristiques techniques

Puissance d'amplification (avec alimentation 24V) :

TPA3250

2 × 35W (8Ω)

2 × 65W (4Ω)

Rendement supérieur à 92%

THD inférieur à 0,005% pour 1W

Entrées audio :

Auxiliaire (RCA) x2

Optique (Toslink)

USB (lecture de médias)

Sorties audio :

Branchement possible de câbles ou fiches bananes

Sortie subwoofer (pour caisson de basse)

Formats audio :

FLAC / OGC / ALAC / WMA / APE / MP3

DAC :

Burr Brown PCM1798 jusqu'à 24 bits / 192 kHz

Architecture différentielle pour garantir un son filtrée et sans pertubations

Optique / RCA :

Compatibilité jusqu'à 24 bits / 192 kHz

Réseau :

Wi-Fi 802.11 - 2,4 GHz / 5 GHz

Antenne externe

Ethernet

Getting Started Guide

Nos vemos en : https://octavio.fr/guide-amp-es

1 Conexión

Pour tout problème technique lié au produit, merci de contacter directement nos équipes sur octavio.fr/assistance. Toute tentative de modification du produit ou de démontage conduira à une fin immédiate de la garantie de l'appareil. Des frais supplémentaires pourront vous êtes facturé pour une demande de réparation hors garantie.

Informations concernant la sécurité

• Veuillez laisser un espace de 3 cm autour de l'amplificateur pour assurer un bonne ventilation.
• Éviter de placer des objets sous ou sur l'appareil pour permettre une bonne dissipation de la chaleur.
• Ne laissez pas d'objets étrangers pénétrer l'intérieur de l'amplificateur. Si cela se produit, contactez nos équipes pour obtenir de l'aide.
• Les aérations du produit ne doivent pas être obstruées par des éléments tels que des nappes, rideaux ou papiers.
• N'utilisez jamais le produit près d'un point d'eau.
• N'exposez jamais le produit à des projections ou écoulements d'eau et ne posez jamais un récipient contenant un liquide, comme un vase ou un verre, sur l'appareil.
• Ne placez pas le produit à proximité d'une source de chaleur excessive (radiateur, cuisinière, four...), directement au soleil ou dans un environnement trop poussiéreux.
• Ne placez pas le produit dans un endroit qui l'exposerait à des liquides et/ou à des émanations inflammables.
• Protégez l'alimentation du produit afin de ne pas marcher dessus, de ne pas la pincer ou de ne pas renverser le moindre liquide dessus. Le cordon d'alimentation secteur doit être accessible pour débrancher l'appareil.
• Ne débranchez pas l'appareil quand il est sous tension.
• Ne manipulez pas le produit si vous avez les mains humides.
  • Débranchez le produit en cas d'orage.
• Quand il n'est pas utilisé, veuillez éteindre le produit pour éviter des surchauffes potentielles sur une longue durée.
• Ne démontez pas ou ne modifiez pas le produit.
• Nettoyez votre produit uniquement avec un chiffon sec et doux. N'utilisez pas de chiffon humidifié avec de l'eau un détergeant ménager, un solvant chimique ou un liquide inflammable.

Avertissement :

Afin de limiter les risques d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
