MODE D'EMPLOI YWMMF5930PZ WHIRLPOOL

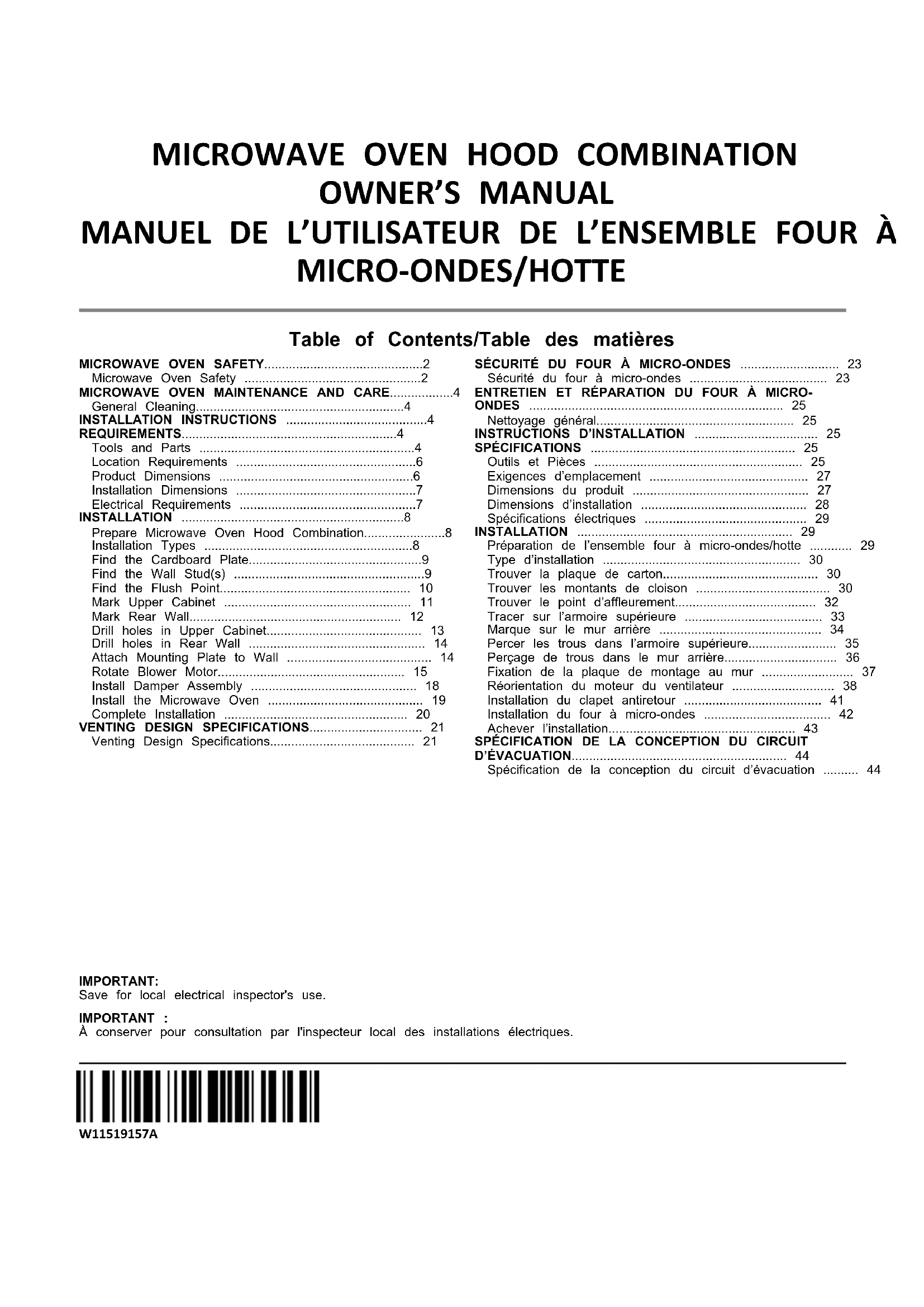

W11519157A IMPORTANT: Save for local electrical inspector's use. IMPORTANT : À conserver pour consultation par l'inspecteur local des installations électriques.
Votre sécurité et celle des autres sont très importantes. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient : DANGER Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. AVERTISSEMENT Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes : AVERTISSEMENT : Pour réduire les risques de brûlure, de décharges électriques, d’incendie, de blessures ou d’exposition à un rayonnement excessif de micro-ondes : Lire toutes les instructions avant d’utiliser l’appareil. Lire et respecter les « PRÉCAUTIONS POUR ÉVITER LES
EXPOSITIONS POSSIBLES À UN RAYONNEMENT
EXCESSIF AUX MICRO-ONDES » spécifiques de ce manuel. Cet appareil doit être relié à la terre. Brancher uniquement dans une prise reliée à la terre. Consulter le point « INSTRUCTIONS DE LIAISON À LA TERRE » de cette section. Installer ou placer cet appareil en respectant toutes les instructions d’installation fournies. Certains produits comme les œufs entiers et les contenants scellés, comme un pot en verre fermé, peuvent exploser et ne devraient pas être chauffés dans ce four. Utiliser cet appareil uniquement dans le cadre de l’usage auquel il se destine comme décrit dans le manuel. Ne pas utiliser de produits chimiques corrosifs ou dégageant des vapeurs dans cet appareil. Ce type de four est spécialement conçu pour chauffer, cuire ou sécher des aliments. Il n’est pas conçu pour une utilisation à des fins industrielles ou en laboratoires. Comme pour tout appareil, une bonne supervision est nécessaire lorsqu’un enfant utilise l’appareil. Ne pas utiliser ce produit si la fiche ou le cordon est endommagé, s’il ne fonctionne pas correctement ou s’il a subi une chute ou a été endommagé de quelque façon que ce soit. Seule une personne qualifiée est habilitée à effectuer une intervention d’entretien sur cet appareil. Communiquer avec l’entreprise de service autorisé la plus près de chez vous pour la vérification, la réparation et le réglage. Ne pas couvrir ou obstruer les ouvertures de l’appareil. Ne pas ranger l’appareil à l’extérieur. Ne pas utiliser cet appareil près d’une source d’eau comme un évier de cuisine, un sous-sol humide, une piscine ou tout autre emplacement semblable. Ne pas immerger le cordon ou la fiche dans l’eau. Maintenir le cordon à l’écart de toute surface chaude. Ne pas laisser le cordon pendre par-dessus le bord d’une table ou d’un comptoir. Ne pas utiliser de pièces de remplacement qui n’ont pas été recommandées par le fabricant (c.-à-d., des pièces fabriquées à la maison à l’aide d’une imprimante 3D). Voir les instructions de nettoyage de la surface de la porte dans la » section « Entretien et réparation du four à micro- ondes ». Les liquides, comme l’eau, le café ou le thé, peuvent être chauffés au-delà du point d’ébullition sans pour autant avoir l’air de bouillir. Des bulles ou une ébullition lorsque le contenant est sorti du four à micro-ondes ne sont pas toujours visibles. LE CONTENU LIQUIDE TRÈS CHAUD
PEUT AINSI SOUDAINEMENT BOUILLIR LORSQUE LE
CONTENANT EST DÉPLACÉ OU SI UN USTENSILE EST INSÉRÉ DANS LE LIQUIDE. Ne pas utiliser un appareil de chauffage ou de cuisson sous cet appareil. Ne pas fixer l’appareil au-dessus ou près d’un appareil de chauffage ou de cuisson. Ne pas installer au-dessus d’un évier.
Lors de l’utilisation d’appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes : AVERTISSEMENT : Pour réduire les risques de brûlure, de décharges électriques, d’incendie, de blessures ou d’exposition à un rayonnement excessif de micro-ondes : Ne rien placer directement sur le dessus de l’appareil lorsque ce dernier est utilisé. Nettoyer régulièrement les hottes de ventilation – Ne pas laisser la graisse s’accumuler dans la hotte ou le filtre. Lorsque des aliments sont flambés sous la hotte, mettre le ventilateur en marche. Peut être placé au-dessus d’un équipement de cuisson électrique ou au gaz. Conçu pour être utilisé au-dessus d’une cuisinière d’une largeur maximum de 36 po (91,44 cm). Nettoyer le filtre de la hotte d’extraction en faisant attention. Des agents nettoyants corrosifs, comme du nettoyant à four à basse de soude, peuvent endommager le filtre. Pour réduire les risques d’incendie dans la cavité du four :
- Ne pas trop faire cuire les aliments. Surveiller attentivement l’appareil lorsque du papier, du plastique ou d’autres matériaux combustibles sont placés à l’intérieur pour faciliter la cuisson.
- Retirer les attaches des sacs en papier ou en plastique avant de placer le sac dans le four.
- Si des matériaux prennent en feu dans le four, garder la porte du four fermée, éteindre le four et débrancher le cordon d’alimentation ou fermer l’alimentation au fusible ou disjoncteur.
- Ne pas utiliser la cavité comme remisage. Ne pas laisser de produits en papier, d’ustensiles de cuisson ou d’aliments dans la cavité lorsque l’appareil n’est pas utilisé.
ONDES ET UTILISER L’APPAREIL SANS DANGER (a) Ne pas tenter de faire fonctionner ce four lorsque la porte est ouverte puisque l’utilisation la porte ouverte peut entraîner une exposition dangereuse au rayonnement des micro- ondes. Il est important de ne pas modifier ou contourner le verrouillage de sécurité. (b) Ne placer aucun objet entre le devant du four à micro-ondes et la porte ou ne pas permettre à de la saleté ou des résidus de nettoyage de s’accumuler sur les surfaces des joints d’étanchéité. (c) Ne pas ouvrir le four à micro-ondes s’il est endommagé. Il est très important que la porte du four ferme correctement et qu’il n’y ait pas de dommage à : (1) la porte (tordue); (2) les charnières et loquets (brisées ou lâches); (3) les joints d’étanchéité de la porte et leur surface. (d) Le four ne doit pas être réglé ou réparé par une personne autre qu’une personne d’entretien qualifiée.25
ENTRETIEN ET RÉPARATION DU
FOUR À MICRO-ONDES Nettoyage général IMPORTANT : Avant le nettoyage, s’assurer que toutes les commandes sont désactivées et que le four à micro-ondes est froid. Toujours suivre les instructions figurant sur les étiquettes des produits de nettoyage. L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est suggéré en priorité, sauf indication contraire.
ACIER INOXYDABLE ET ACIER INOXYDABLE
NOIR (sur certains modèles) REMARQUE : Afin d’éviter d’endommager les surfaces en acier inoxydable, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de tampons en laine d’acier, de chiffons de lavage rêches ou d’essuie-tout abrasifs. Ils peuvent endommager les surfaces en acier inoxydable, même après une seule ou quelques applications. Frotter dans la direction du grain pour éviter les dommages. Méthode de nettoyage : Affresh
Nettoyant pour acier inoxydable – numéro de pièce W10355016 (vendu séparément) ou chiffons pour acier inoxydable affresh
– numéro de pièce W1055049 (vendu séparément) : Consulter le Guide de démarrage rapide pour les informations de commande. Vinaigre pour les taches d’eau dure. EXTÉRIEUR DE LA PORTE DU FOUR À MICRO-ONDES Méthode de nettoyage : Nettoyant à vitre et chiffon doux ou éponge : Appliquer le nettoyant à vitre sur un chiffon doux ou une éponge et non directement sur le tableau. Nettoyant Affresh
pour appareils de la cuisine – numéro de pièce W10355010 (vendu séparément) : Voir la section « Information de commande en ligne » du Guide de démarrage rapide pour commander. REVÊTEMENT INTÉRIEUR ANTIADHÉSIF (sur certains modèles) Pour éviter d’endommager l’intérieur du four à micro-ondes, ne pas utiliser d’ustensiles en métal ou tranchants, de grattoirs, de nettoyants abrasifs ou d’autres accessoires de récurage.
CAVITÉ DU FOUR À MICRO-ONDES
Afin d’éviter d’endommager la cavité du four à micro-ondes, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de tampons en laine d’acier, de chiffons de lavage rêches ou certains essuie-tout. Sur les modèles en acier inoxydable, frotter dans le sens du grain pour éviter d’endommager le fini. La zone de contact entre la porte fermée et le cadre du four à micro-ondes doit être maintenue propre. Méthode de nettoyage : Saleté moyenne Savons et détergents doux, non abrasifs : Rincer à l’eau propre et sécher avec un chiffon doux sans charpie. Saleté tenace Savons et détergents doux, non abrasifs : Faire chauffer une tasse (250 mL) d’eau pendant 2 à 5 minutes dans le four à micro-ondes. La vapeur amollira la saleté. Rincer à l’eau propre et sécher avec un chiffon doux sans charpie. Odeurs Jus de citron ou vinaigre : Faire chauffer une tasse (250 mL) d’eau avec 1 c. à soupe (15 mL) de jus de citron ou de vinaigre pendant 2 à 5 minutes dans le four à micro-ondes. FILTRES À GRAISSE Nettoyant doux et tampon à récurer Lave-vaisselle
INSTRUCTIONS D’INSTALLATION
SPÉCIFICATIONS Outils et Pièces Outils nécessaires Ruban à mesurer Crayon Ciseaux Ruban-cache ou punaises Perceuse Tournevis à tête cruciforme no 2 Détecteur de montant Tournevis à tête cruciforme no 3 pour les vis de 1/4 - 20 x 3 po (76 mm) Mèche de 3/16 po (5 mm), 3/8 po (10 mm), 5/8 po (16 mm) Scie-cloche de 3/4 po (19 mm) Scie à guichet Pince coupante Clé à douille (ou clé polygonale) de 7/16 po (11 mm) pour tirefonds de 1/4 po x 2 po (6,4 mm x 51 mm) Scie-cloche de 1
po (38 mm) pour armoire de bois ou de métal Pistolet à calfeutrage et calfeutrant étanche Ruban adhésif pour conduit. Matériaux nécessaires Composants standard pour décharge à travers le mur ou à travers le toit. Voir la section « Spécifications/conception du circuit d’évacuation ». ✝affresh est une marque déposée de Whirlpool, U.S.A26 Pièces fournies Pièce Dessin Description Qté Emplacement Ensemble de vis Vis à tête ronde de 3/16 –24 x 3 po
A. Mousse interne de la cavité Vis à tête plate de 1/4 – 20 x 3 po
Rondelles 2 Écrou à bascule de 3/16 po
Tirefonds de 1/4 po x 2 po 4 Vis à tôle no 6 x 3/8 po 2 Bague de cordon d’alimentation électrique
Clapet Clapet antiretour pour évacuation à travers le mur ou le toit
Plaque de montage Plaque de montage pliée, à déplier avant l’installation
B. Dans le sachet de documentationPlaque de cartonGabarits pour l’armoiresupérieure et le mur
C. Mousse extérieure dans le cartonDocumentation Documentation 1Consulter les codes locaux. Vérifier l’alimentation électrique existante. Consulter les « Spécifications électriques ».Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié.REMARQUE : Les articles de quincaillerie suivants sont destinés à l’utilisation sur un montant de bois. En présence d’une structure de mur différent, utiliser les éléments de fixation appropriés. S’assurer d’acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se peut que l’installation nécessite des pièces supplémentaires. Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide. Exigences d’emplacement Inspecter l’ouverture où le four à micro-ondes sera installé.L’emplacement doit comporter les caractéristiques suivantes : Dimensions minimales à respecter lors de l’installation. Voirl’illustration « Dimensions à respecter lors de l’installation ». Au moins un montant en bois 2 po x 4 po (5,1 x 10,2 cm), etparement de plâtre/support d’enduit ou panneau de gypsed’épaisseur 3/8 po (1 cm) ou plus, dans l’ouverture del’armoire. Capacité de support de charge de 150 lb (68 kg), ceci incluantle four à micro-ondes et les articles placés à l’intérieur du fourà micro-ondes et de l’armoire supérieure. Prise de courant électrique reliée à la terre à l’intérieur del’armoire supérieure. Voir la section « Spécificationsélectriques ».REMARQUE : Certains modèles sont munis d’une poignée dissimulée. Dansle cas de l’installation du four à micro-ondes près d’une paroilatérale sur le côté droit, laisser un espace libre de 3 po(7,6 cm) ou plus entre le mur et le four à micro-ondes pourpermettre d’agripper la poignée intégrée à la porte. Les matériaux de certaines armoires et certains matériaux deconstruction peuvent ne pas résister à la chaleur émise par lefour à micro-ondes lors des opérations de cuisson. Consulterle constructeur de la maison ou le fabricant des armoires pourdéterminer si les matériaux utilisés pourraient subir unchangement de couleur, une déstratification ou d’autresdommages. Exigences spéciales Pour une installation avec évacuation murale seulement : L’ouverture découpée doit être exempte d’obstruction pourl’ajustement adéquat du conduit d’évacuation et pour que laplaque du registre puisse s’ouvrir complètement et librement.Pour une installation avec évacuation à travers le toitseulement : Si on utilise un raccord de transition rectangulaire/rond, on doit disposer d’un espace libre de 3 po (7,6 cm) au-dessus du four à micro-ondes afin que la plaque du registre puisse s’ouvrir complètement et librement. Voir l’illustration « Raccord de transition rectangulaire/rond » dans la section « Spécifications/conception du circuit d’évacuation ». Dimensions du produit
po (31,3 cm)28 Dimensions d’installation REMARQUE : La prise de courant à 3 alvéoles reliée à la terre doit être située à l’intérieur de l’armoire supérieure. Voir la section « Spécifications électriques ».
A. Montant de cloison de 2 po x 4 po (5,1 cm x 10,2 cm) B. Prise à 3 alvéoles reliée à la terre C. Profondeur armoire supérieure (avec porte)*** D. 36 po (91,4 cm) recommandé* 30 po (76,2 cm) habituel** E. 30 po (76,2 cm) minimum F. 72 po (182,8 cm) recommandé 66 po (167,6 cm) minimum G. Surface arrière plane de
po à 13 po (32,3 à 33 cm) de profondeur B. Armoire C. Moins de 12
po (32,3 cm) de profondeur D. Plaque de montage Les dimensions exactes peuvent varier en fonction du type de cuisinière/table de cuisson ci-dessous. *36 po (91,4 cm) est recommandé pour une hauteur d’installation de 72 po (182,8 cm). ** 30 po (76,2 cm) est typique pour une hauteur d’installation de 66 po (167,6 cm). ***Mesurer depuis le mur arrière jusqu’à l’endroit où la surface inférieure avant du four à micro-ondes doit l’être (dimension A). En utilisant la plaque de montage fournie avec le produit : Pour les armoires d'une profondeur inférieure à 12,75 po (32 cm), le four à micro-ondes peut dépasser de l'armoire (et le bord avant du modèle doit dépasser d’autant lors du marquage des trous de montage à percer dans l’armoire supérieure). Pour les armoires de 12,75 po (32 cm) à 13 po (33 cm), le four à micro-ondes est en affleurement avec l’armoire. REMARQUE: Il peut être nécessaire d’utiliser quelques rondelles fournies comme entretoises, entre la plaque de montage et le mur, pour obtenir une apparence plus « affleurante ». Si la profondeur des armoires est plus de 13 po (33 cm), et jusqu’à 16 po (40,6 cm), utiliser l’ensemble de montage de bourrelet pour remplacer la plaque de montage fournie avec le produit. L’ensemble de montage de bourrelet (numéro de pièce – W11630300) n’est pas fourni. Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide. Pour d’autres dimensions d’armoire, nous suggérons de sélectionner d’autres produits Whirlpool.
A. (Bourrelet) 13 po à 16 po (33 à 40,6 cm) de profondeur B. Armoire C. Support de montage de bourrelet29 Spécifications électriques AVERTISSEMENT Risque de décharge électriqueBrancher l’appareil sur une prise à 3 alvéoles reliée à laterre.Ne pas enlever la prise de liaison à la terre.Ne pas utiliser d’adaptateur.Ne pas utiliser de rallonge.Le non-respect de ces instructions peut causer undécès, un incendie ou une décharge électrique.Observer les dispositions de tous les codes et règlements envigueur.Exigences : Alimentation de 120 V CA à 60 Hz et protégée par un fusibleou un disjoncteur temporisé de 15 ou 20 A seulement.Recommandation : Fusible ou disjoncteur temporisé Circuit distinct exclusif au four à micro-ondes
INSTRUCTIONS DE LIAISON À LA TERRE
Pour un appareil avec liaison à la terre et cordond’alimentation :Cet appareil doit être relié à la terre. En cas d’anomalie defonctionnement ou de panne, la liaison à la terre réduira lerisque de décharge électrique en offrant au courant électriqueun itinéraire d’évacuation de moindre résistance. L’appareilest doté d’un cordon électrique comportant un conducteur demise à la terre d’équipement et une fiche de branchement deliaison à la terre. La fiche doit être branchée sur une prise decourant appropriée qui soit bien installée et reliée à la terreconformément à tous les codes et règlements locaux.
AVERTISSEMENT : Un raccordement inapproprié du
conducteur de mise à la terre de l’équipement peut causer unrisque de décharge électrique. En cas de doute quant à laqualité de la mise à la terre de l’appareil, consulter unélectricien ou un technicien d’entretien qualifié. Ne pasmodifier la fiche fournie avec cet appareil; si elle necorrespond pas à la prise de sortie, faire installer une priseappropriée par un électricien qualifié.
CONSERVER CES INSTRUCTIONS
Cet appareil est conforme à la norme ICES-001 d’IndustrieCanada. INSTALLATION Préparation de l’ensemble four à micro-ondes/hotte AVERTISSEMENT Risque de poids excessifUtiliser deux personnes ou plus pour déplacer et installerl’appareil.Le non-respect de cette instruction peut causer uneblessure au dos ou d’autres blessures.1. Couvrir la surface de travail pour éviter de l’endommager.2. Retirer la plaque de carton de la mousse extérieure dans laboîte. Elle servira pour l’installation sur l’armoire supérieure etle mur.3. Retirez l’emballage de vis de la mousse intérieure dans lacavité.4. Retirer le clapet antiretour de la mousse intérieure dans lacavité.5. Retirez la documentation de la mousse extérieure dans laboîte.6. Retirez les matériaux d’emballage, le ruban adhésif et lapellicule protectrice du four à micro-ondes.7. Retirez la plaque de montage de la mousse intérieure dans lacavité.8. Utiliser du ruban adhésif pour immobiliser la porte fermée dufour à micro-ondes, pour qu’elle ne puisse pas s’ouvrir durantles manutentions du four.REMARQUE : Pour éviter d’endommager le four à micro-ondes,ne pas saisir et utiliser la porte ou la poignée de la porte pendantla manipulation du four à micro-ondes.30 Type d’installation Ce four à micro-ondes est conçu pour s’adapter aux trois types de ventilation suivants, choisir un type avant l’installation. Recirculation (Configuration d’usine par défaut) Évacuation par le mur Évacuation par le toit Trouver la plaque de carton La plaque de carton sert comme gabarit pour le mur et l’armoire supérieure. La retirer si elle est située dans la mousse extérieure de la boîte. Il faut la trouver avant l’installation. Trouver les montants de cloison REMARQUE : S’il n’y a aucun poteau du colombage dans l’ouverture d’encastrement de l’armoire, ne pas installer le four à micro-ondes. Voir les illustrations dans « Configurations possibles des montants de cloison ».
1. Utiliser un détecteur de montant pour localiser dans l’ouverture les bords des montants de cloison.
2. Marquer la position du centre de chaque montant de cloison et tracer l’axe de chaque montant à l’aide d’un fil à plomb. Voir les illustrations dans « Configurations possibles des montants de cloison ».31 Configurations possibles des montants de cloison Les illustrations ci-dessous présentent des exemples des configurations préférentielles d’installation avec la plaque de montage. Aucun poteau du colombage à la position des trous d’extrémité Figure 1
A. Trous d’extrémité (sur la plaque de montage) B. Axe vertical central de l’ouverture dans l’armoire C. Axe vertical de montant de cloison D. Trous pour vis d’ancrage E. Pattes de support F. Marquage du centre sur plaque de montage Aucun poteau du colombage à la position des trous d’extrémité Figure 2
REMARQUE : Si le montant de cloison se trouve à moins de 6 po (15,2 cm) de l’axe central vertical, seule une installation sans évacuation à l’extérieur [recyclage] ou une installation avec évacuation à travers le toit peut être réalisée. A. Trous d’extrémité (sur la plaque de montage) B. Axe vertical central de l’ouverture dans l’armoire C. Axe vertical de montant de cloison D. Trous pour vis d’ancrage E. Pattes de support F. Marquage du centre sur plaque de montage Montant de cloison à la position des trous d’extrémité Illustration 3
A. Trous d’extrémité (sur la plaque de montage) B. Axe vertical central de l’ouverture dans l’armoire C. Axe vertical de montant de cloison D. Trous pour vis d’ancrage E. Pattes de support F. Marquage du centre sur plaque de montage Montant de cloison à la position des trous d’extrémité Figure 4 A,D
A. Trous d’extrémité (sur la plaque de montage) B. Axe vertical central de l’ouverture dans l’armoire C. Axe vertical de montant de cloison D. Trous pour vis d’ancrage E. Pattes de support F. Marquage du centre sur plaque de montage32 Trouver le point d’affleurement Ce produit est conçu pour être en affleurement avec l’armoire et le point d’affleurement doit être trouvé avant l’installation. Ne pas installer avec l’avant du four à micro-ondes situé derrière l’avant de l’armoire/la porte. En affleurement avec la porte d’armoire En affleurement avec la porte d’armoire Ne pas installer avec l’avant du four à micro-ondes situé derrière l’avant de l’armoire/la porte. Ne pas installer avec l’avant du four à micro-ondes situé derrière l’avant de l’armoire/la porte.
A. Porte d’armoire B. Armoire C. Extérieur de la porte du four à micro-ondes A. Porte d’armoire B. Armoire C. Extérieur de la porte du four à micro-ondes A. Porte d’armoire B. Armoire C. Extérieur de la porte du four àmicro-ondes A. Porte d’armoire B. Armoire C. Extérieur de la porte du four àmicro-ondes REMARQUE : Le déflecteur à grille s’ouvre automatiquement à 30° lorsque le four à micro-ondes utilise les fonctions de ventilation et de cuisson. Ne pas installer le four à micro-ondes avec le déflecteur de grille derrière l’avant de l’armoire/la porte sinon il bloquera la sortie d’air.
B B A. Armoire B. Déflecteur à grille A. Armoire B. Déflecteur à grille33 Tracer sur l’armoire supérieure
1. Utiliser un ruban à mesurer pour mesurer et marquer
clairement la position de l’axe central vertical de l’ouverture. S’assurer qu’il s’aligne avec l’axe central vertical au mur.
A. Axe central de l’armoire supérieure B. Axe central au mur REMARQUE : La plaque de carton est utilisée pour l’installation dans une armoire d’une profondeur de 12 po à 13 po (30,4 cm à 33,02 cm), mais demande quelques réglages selon la profondeur. Si la profondeur des armoires est plus de 13 po (33 cm), et jusqu’à 16 po (40,6 cm), utiliser l’ensemble de montage de bourrelet pour remplacer la plaque de montage fournie avec le produit. L’ensemble de montage de bourrelet (numéro de pièce – W11630300) n’est pas fourni. Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide. Voir les étapes suivantes 2, 3. Si l’armoire a une profondeur de 12 po à 12
(30,5 cm à 32.4 cm), suivre l’étape 3 :
2. Placer la plaque de carton contre le fond de l’armoire
supérieure. REMARQUES : S’assurer que le bord arrière de la plaque en carton s’aligne avec le mur et le bord arrière de l’armoire supérieure. S’assurer que les marques centrales de la plaque de carton s’alignent avec l’axe central de l’armoire supérieure dessiné à l’étape 1. S’assurer que les flèches sur la plaque de carton font face vers l’extérieur.
(32,4 cm) de profondeurB. Armoire
A. Bord arrière de la plaque de carton et bord arrière de l’armoire supérieure B. Axe central de l’armoire supérieure et marques centrales sur la plaque de carton Si la profondeur de l’armoire est de 12
po à 13 po (32,4 cm à 33 cm) de profondeur :
3. Placer la plaque de carton contre le fond de l’armoire
supérieure. REMARQUES : S’assurer que le bord avant de la plaque de carton s’aligne avec le bord avant de l’armoire supérieure. S’assurer que les marques centrales de la plaque de carton s’alignent avec l’axe central de l’armoire supérieure dessiné à l’étape 1.
po à 13 po (32,4 cm à 33 cm) deprofondeurB. Armoire
A. Bord avant de la plaque de carton et bord avant de l’armoire supérieure B. Axe central de l’armoire supérieure C. Flèches sur la plaque de carton D. Marques centrales sur la plaque de carton REMARQUE : Si les portes de l’armoire supérieure dépassent de l’armoire supérieure, la plaque de carton peut être positionnée pour ressortir et être en affleurement avec les portes de l’armoire supérieure. Par exemple, les portes de l’armoire supérieure sortent de 3/4 po (1,9 cm), il est possible de ressortir la plaque de carton de 3/4 po (1,9 cm) pour l’aligner avec l’armoire supérieure. En affleurement avec la porte d’armoire
A. Bord avant de la plaque de carton et porte de l’armoire supérieure B. Armoire supérieure et plaque de carton alignée à 0,75 po (1,9 cm) C. Plaque de montage D. Extérieur de la porte du four à micro-ondes E. Armoire34
4. Utiliser un crayon pour marquer le trou du cordon
d’alimentation et les deux trous des écrous de montage.
A. Trou du cordon d’alimentation B. Trous des écrous de montage
5. Utiliser un crayon pour marquer un trou d’évacuation dans
l’armoire supérieure. Cette étape peut être sautée si l’appareil fait recirculer l’air ou effectue l’évacuation à travers le mur.
A. Trou de l’armoire supérieure Marque sur le mur arrière Le four à micro-ondes doit être fixé sur au moins 1 montant de cloison, mais de préférence sur 2 montants; on utilise pour cela au moins 1 vis d’ancrage, mais de préférence 2. Voir la section « Trouver le ou les montants du mur » pour trouver les montants du mur.
1. Utiliser un crayon pour marquer le trou du cordon
d’alimentation et les deux trous des écrous de montage.
2. Aligner les marques centrales de la plaque de carton avec
l’axe central sur le mur en faisant attention qu’elles soient bien de niveau et que le haut du gabarit en carton est bien positionné bout à bout avec le bord arrière de l’armoire supérieure. (voir la REMARQUE ci-dessous avant de tracer). Marquer au crayon le trou d’évacuation sur le mur (pour installation avec évacuation murale seulement). Sauter cette étape si l’appareil effectue la recirculation de l’air ou si l’évacuation s’effectue par l’armoire supérieure.
A. Bord arrière de l’armoire supérieure B. Trou d’évacuation à travers le mur C. Plaque de carton REMARQUE : Si le bord avant de l’armoire supérieure est plus bas que le bord arrière, abaisser le gabarit de carton de manière à ce que son sommet soit au même niveau que le bord avant de l’armoire.
A. Mur arrière B. Plaque de carton C. Le haut de la plaque de carton doit s’aligner avant le bord avant de l’armoire D. Bord avant de l’armoire supérieure
3. Mettre la plaque en carton à la verticale et la maintenir en
place sur la paroi arrière tout en alignant les marques centrales latérales (B) sur la plaque en carton avec la ligne centrale verticale tracée à l’étape 1. S’assurer que la plaque de carton est de niveau et que le haut du gabarit de carton est bien positionné avec le bout du gabarit avec le bas de l’armoire supérieure.
A. Bord inférieur de l’armoire supérieure et haut de la plaque de carton B. Marques centrales latérales sur la plaque de carton C. Axe central35
4. Trouver et tracer les deux lignes de position (A) du bas sur la
A. Ligne de position du bas de la plaque de carton
5. En utilisant le bord inférieur de la plaque en carton, l’aligner
avec les deux petites lignes (A) et tracer une ligne (B) indiquant où le bord inférieur de la plaque de montage (C) doit se trouver.
A. Deux petites lignes B. Ligne du bas de la plaque de carton C. Bord inférieur de la plaque de montage
6. Dessiner quatre petits cercles à l’aide des trous A, B, H et J.
A & B & H & J holes Percer les trous dans l’armoire supérieure
1. À l’aide d’une perceuse, percer le trou du cordon
2. Percer deux trous pour écrou de montage (B) de 3/8 po
(10 mm) aux points « D » et « E » du gabarit en carton. Ces trous sont utilisés pour le passage de deux vis de 1/4-20 x 3 po avec rondelles qui sont utilisées pour la fixation du four à micro-ondes contre l’armoire supérieure.
A. Trou du cordon d’alimentation B. Trous des écrous de montage REMARQUE : Si l’armoire supérieure est métallique, la bague pour cordon d’alimentation devra être installée autour du trou de passage du cordon d’alimentation – voir l’illustration.
A. Armoire métallique B. Bague de cordon d’alimentation électrique
3. À l’aide d’une scie à guichet, découper la zone rectangulaire
pour le passage de la conduite d’évacuation par le toit. Passer cette étape si l’appareil est installé avec une recirculation ou une évacuation par le mur.
A. Zone de coupe pour l’évacuation par le toit36 Perçage de trous dans le mur arrière
1. La plaque de montage est située à l’intérieur de la mousse
interne de la cavité. Il faut la prendre. La plaque de montage est repliée, l’ouvrir à 180°.
2. Fixation de la plaque de montage au mur. S’assurer que les 4
trous de la plaque de montage s’alignent avec les trous A, B, H et J marqués dans la section « Marque sur le mur arrière » et que les marqueurs centraux de la plaque de montage sont alignés avec la marque centrale
A. Plaque de montage B. Trous A, B, H et J C. Ligne du bas de la plaque de montage D. Marque centrale E. Marquage du centre sur plaque de montage
3. Percer des trous aux points A, B, H et J; si les montants de
cloison ne se trouvent pas au niveau des trous A et B, ne pas percer des trous aux points A et B et suivre les instructions ci-dessous. En plus d’être fixé sur au moins un montant de cloison, on doit également fixer la plaque de montage sur le mur au niveau des deux trous d’extrémité. Si la position des trous ne coïncide pas avec des montants de la cloison, utiliser deux vis à tête ronde de 3/16-24 x 3 po avec écrou articulé; s’il y a un trou d’extrémité qui coïncide avec les montants de la cloison, utiliser une vis d’ancrage et une vis à tête ronde de 3/16-24 x 3 po avec écrou articulé; si les deux trous coïncident avec les montants de la cloison, utiliser deux vis d’ancrage. 3 configurations d’installation sont présentées ci-dessous. Installation s’il n’y a aucun montant de cloison aux trous d’extrémités (illustrations 1 et 2 dans la section Trouver les montants de cloison)
1. Percer des trous de 5/8 po (1,6 cm) à travers le mur à
l’emplacement des deux trous d’extrémité marqués à l’étape 3 de la section « Tracer sur le mur arrière ».
2. Percer des trous de 3/16 po (5 mm) dans les montants de
cloison à l’emplacement des trous marqués à l’étape 6 de la section « Marque sur le mur arrière. » Voir les illustrations 1 et 2 du point « Configurations possibles des montants de cloison » à la section « Identifier la position du/des montants de cloison ». Installation s’il y a un montant de cloison à un trou d’extrémité (Illustration 3 dans la section Trouver les montants de cloison)
1. Percer un trou de 3/16 po (5 mm) à travers le montant à
l’emplacement du trou d’angle marqué à l’étape 3 dans « Tracer sur le mur arrière ».
2. Si on souhaite fixer l’appareil sur un second montant de
cloison, percer un trou de 3/16 po (5 mm) dans le montant à l’emplacement de l’autre trou marqué à l’étape 6 dans « Tracer sur le mur arrière ». Voir la figure 3 de la partie « Configurations possibles des montants de cloison » de la section « Identifier la position des montants de la cloison ».
3. Percer un trou de 5/8 po (1,6 cm) à travers le mur, à l’autre
extrémité. Installation s’il y a un montant de cloison aux deux trous d’extrémités (Illustration 4 dans la section Trouver les montants de cloison)
1. Percer des trous de 3/16 po (5 mm) à travers le montant à
l’emplacement des trous d’angle marqués à l’étape 3 dans la section « Tracer sur le mur arrière ».
4. À l’aide d’une scie à guichet, découper la zone rectangulaire
pour le passage de la conduite d’évacuation à travers le mur. Passer cette étape si l’appareil est installé avec une recirculation ou une évacuation à travers le plafond.
A. Zone de coupe pour l’évacuation à travers le mur37 Fixation de la plaque de montage au mur
1. Positionner la plaque de montage sur le mur.
REMARQUE : Si la profondeur de l’armoire est légèrement supérieure à 13 po (33 cm), il peut être nécessaire d’utiliser un certain nombre d’entretoises fournies entre la plaque de montage et le mur, afin d’obtenir un aspect plus « en affleurement ». Coller les entretoises avant de positionner la plaque de montage sur le mur.
A. Plaque de montage B. Entretoise de 1/16 po (1,6 mm) d’épaisseur Profondeur de l’armoire Plaque de montage 12 po à 13 po (30,5 cm à 33 cm) Plaque de montage
po (33,2 cm) Plaque de montage + 4 entretoises
2. Fixer la plaque de montage sur le mur; utiliser les organes de
fixation appropriés dans les deux trous d’extrémité percés dans les montants de cloison ou à travers le panneau de gypse – vis à tête ronde de 3/16 – 24 x 3 po avec écrou articulé ou tirefond de 1/4 po x 2 po. Voir les illustrations du point « Configurations possibles du colombage mural » dans la section « Identification de la position des montants de cloison » et suivre les sections suivantes « Aucun montant de cloison ne coïncide avec les trous d’extrémité (Illustrations 1 et 2 de la section Trouver les montants de cloison) » ou « montant de cloison à un trou d’extrémité (Illustration 3 dans la section Trouver les montants de cloison) ».
3. Insérer les vis d’ancrage dans les deux trous d’extrémité.
4. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
5. Placer les vis des deux trous d’extrémités.
6. Fixer la plaque de montage au mur aux trous H et J en
utilisant deux tirefonds de 1/4 po x 2 po.
A. Plaque de montage B. Trous H et J Aucun montant de cloison aux trous d’extrémités (Illustrations 1 et 2 dans la section Trouver les montants de cloison) REMARQUE : La plaque de montage doit être fixée sur le mur à
moins un montant de cloison, ainsi qu’aux deux extrémités.
1. Alors que les pattes de support de la plaque de montage sont
orientées vers l’avant, insérer des vis à tête ronde de 3/16-24 x 3 po dans les deux trous d’extrémité de la plaque de montage.
2. Engager un écrou articulé sur chaque vis par l’arrière de la
plaque de montage. Veiller à disposer de suffisamment d’espace pour que les écrous articulés puissent traverser le panneau de gypse et se déployer à l’intérieur de la cavité murale.
A. Vis à tête ronde de 3/16 – 24 x 3 po B. Plaque de montage C. Écrou articulé
3. Positionner la plaque de montage sur le mur.
4. Pousser les deux vis avec écrou articulé à travers le panneau
de gypse; visser les vis à la main pour vérifier que chaque écrou articulé s’est déployé et prend appui contre le panneau de gypse.
A. Vis à tête ronde de 3/16 – 24 x 3 po B. Plaque de montage C. Écrou articulé D. Panneau de gypse
5. Insérer les tirefonds dans les trous percés dans les montants
de cloison à l’étape 2 du paragraphe « Installation lorsqu’aucun montant de cloison ne coïncide avec les trous d’extrémité » de la section « Perçage de trous dans le mur arrière ».
6. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
7. Serrer solidement tous les écrous et tirefonds.38
Un montant de cloison à un trou d’extrémité (Illustration 3 dans la section Trouver les montants de cloison)
1. Alors que les pattes de support de la plaque de montage sont
orientées vers l’avant, insérer une vis à tête ronde de 3/16-24 x 3 po dans le trou d’angle coïncidant avec le trou de 5/8 po (16 mm) percé à l’étape 3 du paragraphe « Installation avec un montant de cloison coïncident avec un trou d’extrémité » de la section « Perçage de trous dans le mur arrière ».
2. Engager un écrou articulé sur la vis par l’arrière de la plaque
de montage. Veiller à disposer de suffisamment d’espace pour que l’écrou articulé puisse traverser le panneau de gypse et se déployer à l’intérieur de la cavité murale.
3. Positionner la plaque de montage sur le mur.
4. Pousser la vis avec écrou articulé à travers le panneau de
gypse; visser la vis à la main pour vérifier que chaque écrou articulé s’est déployé et prend appui contre le panneau de gypse.
5. Insérer un tirefond dans le trou d’extrémité restant.
6. S’il est possible de fixer également l’appareil sur un second
montant de cloison, insérer une vis d’ancrage dans l’autre trou percé à l’étape 2 du paragraphe « Installation avec un montant de cloison coïncident avec un trou d’extrémité » de la section « Perçage de trous dans le mur arrière ».
7. Contrôler l’alignement de la plaque de montage; veiller à
établir un bon aplomb.
8. Serrer solidement toutes les pièces d’ancrage.
Réorientation du moteur du ventilateur Cette section comprend l’installation avec évacuation à travers le mur ou le toit. Ces deux installations demandent de réorienter le moteur du ventilateur. Sélectionner un type d’évacuation avant d’installer le four à micro-ondes. Suivre les instructions appropriées pour réorienter le moteur du ventilateur. Pour une installation avec recirculation, le moteur du ventilateur n’a pas besoin d’être réorienté, cette section peut être passée. Réorientation du moteur du ventilateur pour une installation avec évacuation à travers le mur
1. Retirer les vis fixant la plaque de support du clapet à la partie
arrière du four à micro-ondes et les garder pour plus tard.
2. Tourner et maintenir la plaque de support du clapet à la
verticale, comme illustré.
3. Retirer 2 vis de ventilateur fixant le moteur du ventilateur au
four à micro-ondes et les garder pour plus tard.
A. Vis du ventilateur39
4. Débrancher le fil du moteur de ventilateur du connecteur.
A. Fil du moteur de ventilateur B. Connecteur
5. Sortir le moteur du four à micro-ondes et le garder pour plus
A. Moteur de ventilateur
6. Utiliser une pince coupante pour découper doucement les
points de fixation rectangulaires des couvercles de fermeture.
A. Pince coupante B. Couvercles de fermeture rectangulaire du clapet antiretour
7. Tenir le fil du moteur, placer le fil à travers le pont du moteur
A. Pont du moteur de ventilateur B. Fil du moteur de ventilateur
8. Abaisser le moteur de ventilateur pour le réinsérer dans le
four à micro-ondes. L’orifice de sortie fait face vers l’arrière du four à micro-ondes.
A. Orifice de sortie
9. Rebrancher le fil du moteur de ventilateur dans le connecteur.
A. Fil du moteur de ventilateur B. Connecteur
10. Fixer de nouveau les 2 vis du ventilateur dans les trous
encastrés situés à l’arrière du four à micro-ondes.
11. S’assurer que les 2 vis sont bien fixées dans les trous de vis
du moteur de ventilateur pour que le moteur ne puisse pas bouger.
A. Vis B. Trous de vis du moteur de ventilateur
12. Remettre la plaque de support du clapet à sa position
horizontale d’origine.
13. Fixer la plaque de support du clapet à l’aide des 2 vis qui ont
été retirées à l’étape 1.
A. Plaque de support du clapet B. Vis AVERTISSEMENT Risque de décharge électrique Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la prise de liaison à la terre. Ne pas utiliser d’adaptateur. Ne pas utiliser de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
14. Brancher le four à micro-ondes. Vérifier si le ventilateur
produit un son anormal, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée. Réorientation du moteur du ventilateur pour une installation avec évacuation à travers le toit
1. Répéter les étapes 1 à 5 du point « Installation avec
évacuation murale uniquement. »
2. Utiliser une pince coupante diagonale pour découper
doucement les couvercles du conduit rectangulaire aux perforations du clapet antiretour.
3. Abaisser le moteur de ventilateur pour le réinsérer dans le
four à micro-ondes. Les orifices de sortie font face vers le haut du four à micro-ondes.
A. Orifice de sortie IMPORTANT : Si le moteur du ventilateur n’est pas positionné avec le côté plat orienté vers l’arrière du four à micro-ondes (comme illustré), le rendement sera médiocre.
4. Rebrancher le fil du moteur de ventilateur dans le connecteur.41
5. Fixer de nouveau les 2 vis du ventilateur dans les trous
encastrés situés à l’arrière du four à micro-ondes.
6. S’assurer que les 2 vis sont bien fixées dans les trous de vis
du moteur de ventilateur pour que le moteur ne puisse pas bouger.
7. Remettre la plaque de support du clapet à sa position
horizontale d’origine.
8. Fixer la plaque de support du clapet à l’aide des vis qui ont été
retirées à l’étape 1.
9. Répéter l’étape 14 du point « Installation avec évacuation
murale uniquement ». Installation du clapet antiretour Si l’installation s’effectue avec une recirculation, le clapet antiretour n’est pas nécessaire, cette section peut être sautée. Le garder pour une utilisation ultérieure. Installation du clapet pour une installation avec évacuation à travers le mur
1. Vérifier que la plaque du clapet s’ouvre librement et
2. Positionner le clapet anti-retour sur le dos du four à
micro-ondes de manière à ce que la charnière de la lame du clapet anti-retour soit en haut et que le clapet anti-retour s’ouvre à l’écart du four à micro-ondes. A B C D A. Arrière du four à micro-ondes B. Clapet antiretourC. Lame du clapet antiretourD. Vis à tôle no 6 x 3/8 po
3. Fixer le registre à l’aide de deux vis de tôlerie nº 6 x 3/8 po.
Installation du clapet pour une installation avec évacuation à travers le toit
1. Vérifier que la plaque du clapet s’ouvre librement et
2. Insérer le registre à travers l’ouverture découpée dans
l’armoire, de telle manière que la patte longue du registre puisse glisser sous les pattes d’arrimage relevées de la plaque du registre. Fixer ensuite le clapet avec une vis à tôle no 6 x 3/8 po. REMARQUE : Il n’est pas possible d’installer la vis si le clapet n’est pas positionné comme on le voit sur l’illustration. A B C D E F A. Pattes relevéesB. Clapet antiretourC. Vis à tôle no 6 x 3/8 poD. Ouverture découpée dansl’armoire supérieureE. Patte longueF. Plaque de support duclapet42
3. Connecter le conduit d’évacuation au clapet.
A B A. Système d’extraction B. Module du clapet anti-reflux (sous le conduit d’évacuation) Installation du four à micro-ondes AVERTISSEMENT Risque de poids excessif Utiliser deux personnes ou plus pour déplacer et installer l’appareil. Le non-respect de cette instruction peut causer une blessure au dos ou d’autres blessures. IMPORTANT : Le côté de l’appareil où se trouve la commande est le plus lourd. Manipuler le four à micro-ondes délicatement.
1. Placer une rondelle sur chaque vis à tête plate de
1/4– 20 x 3 po; placer les vis à l’intérieur de l’armoire supérieure, à proximité des trous de 3/8 po (10 mm).
2. Vérifier que la porte du four à micro-ondes est fermée, et
qu’elle est immobilisée par du ruban adhésif.
3. À l’aide de 2 personnes ou plus, soulever le four à
micro-ondes et le suspendre aux pattes de support situées en bas de la plaque de montage. REMARQUE : Pour éviter d’endommager le four à micro-ondes, ne pas saisir et utiliser la porte ou la porte pendant la manipulation du four à micro-ondes.
4. Alors que l’avant du four à micro-ondes est encore incliné,
enfiler le cordon d’alimentation à travers le trou de passage percé dans le fond de l’armoire supérieure.
5. Redresser le four à micro-ondes vers l’armoire supérieure.
REMARQUE : En cas d’évacuation à travers le mur, veiller à ce que le clapet s’insère facilement dans le conduit dans l’ouverture du mur.
6. Pousser le four à micro-ondes contre la plaque de montage;
maintenir le four en REMARQUE : Si aucun autre ajustement de la position du four à micro-ondes n’est nécessaire, passer les étapes 6 à 8.
7. Si un ajustement est nécessaire, faire pivoter le four à
micro-ondes vers le bas. À l’aide de 2 personnes ou plus, soulever le four à micro-ondes et le dégager de la plaque de montage; placer le four à part sur une surface protégée.
8. Desserrer les vis de la plaque de montage. Ajuster la plaque
de montage et resserrer les vis.
9. Répéter les étapes 3 à 6.
10. Alors que le four à micro-ondes est centré, et tandis qu’au
moins une personne le maintient en place, insérer les vis à travers l’armoire supérieure et dans le four à micro-ondes. Serrer les vis jusqu’à ce qu’il ne reste aucun espace entre l’armoire supérieure et le four à micro-ondes. REMARQUES : Certaines configurations des armoires supérieures nécessitent l’emploi de vis plus longues ou plus courtes que 3 po (7,6 cm). Acheter les vis nécessaires (plus longues ou plus courtes) dans une quincaillerie locale. Un serrage excessif des vis peut provoquer une déformation (gauchissement) du sommet du four à micro-ondes. Pour éviter un gauchissement, on peut ajouter des cales d’appui en bois (l’installateur les fournit). L’épaisseur des cales doit correspondre à l’épaisseur de l’espace résiduel entre le fond de l’armoire supérieure et le four à micro-ondes.
A. Vis43 Pour éviter d’endommager l’écrou de montage, vissez d’abord les vis dans les trous d’écrou de montage à la main de profondeur d’environ de 15 à 20 mm, en veillant à ce que les vis s’enfilent correctement. Serrer ensuite les vis à l’aide d’un outil. 15-20 mm
A. Vis B. Écrou de montage Achever l’installation
1. Vérifier que toutes les pièces sont maintenant installées. S’il
reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Éliminer/recycler tous les matériaux d’emballage.
AVERTISSEMENT Risque de décharge électrique Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la prise de liaison à la terre. Ne pas utiliser d’adaptateur. Ne pas utiliser de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
3. Brancher le four à micro-ondes sur une prise à trois alvéoles
5. Contrôler le fonctionnement du four à micro-ondes : placer 1
récipient contenant 250 mL d’eau dans la cavité et programmer une période de chauffage de 1 minute à la puissance maximale (100 %). Faire fonctionner le ventilateur d’extraction pour tester son fonctionnement.
6. Vérifier que la porte d’aération s’ouvre automatiquement.
7. Si le four à micro-ondes ne fonctionne pas :
Déterminer si un fusible est grillé ou si un disjoncteur est déclenché. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien. Vérifier que le cordon d’alimentation est correctement branché sur une prise triphasée reliée à la terre. Voir les Instructions d’installation pour les renseignements de dépannage. L’installation est maintenant terminée. Conserver les instructions d’installation pour une éventuelle réutilisation future.
A. La hauteur entre le point le plus élevé de la cuisinière et le bas du four à micro-ondes. Minimum Recommandation
A. Armoire B. Four à micro-ondes C. Mur ou arrière de l’armoire D. 1/2 po à 3/4 po (1,3 à 1,9 cm)44
D’ÉVACUATION Spécification de la conception du circuit d’évacuation Cette section présente de l’information de référence uniquement, à l’intention des architectes/concepteurs et constructeurs. REMARQUES : Les matériaux du circuit d’évacuation nécessaires à l’installation ne sont pas fournis avec l’ensemble four à micro-ondes/hotte. On déconseille l’emploi d’un conduit métallique flexible. Pour éviter d’éventuelles détériorations du produit, veiller à ce que l’air aspiré soit déchargé à l’extérieur sauf dans le cas d’une installation avec recyclage. Veiller à ce que l’air aspiré ne soit pas déchargé dans espace fermé dissimulé (cavité dans une cloison), au-dessus du plafond, grenier, vide sanitaire ou garage. Recommandations pour un circuit d’évacuation optimal : Utiliser une bouche d’évacuation (murale ou sur toit) comportant un registre antirefoulement. Utiliser un conduit métallique rigide. Utiliser l’itinéraire d’acheminement le plus direct; réduire la longueur du circuit et le nombre de coudes pour obtenir un fonctionnement efficace Utiliser des conduits de taille uniforme. Assurer l’étanchéité de toutes les jointures des conduits avec du ruban adhésif pour conduits. Utiliser un composé de calfeutrage pour assurer l’étanchéité autour de la bouche d’évacuation (murale ou sur toit). Ne pas connecter ensemble 2 raccords coudés, pour optimiser la performance de la hotte. Dans le cas de l’évacuation à travers le mur, veiller à disposer de l’espace libre suffisant à l’intérieur du mur pour que la plaque du registre puisse s’ouvrir complètement. Dans le cas de l’évacuation à travers le toit, si on doit utiliser un raccord de transition (de rectangulaire à rond), veiller à disposer d’un espace libre d’au moins 3 po (7,6 cm) entre le sommet du four à micro-ondes et le raccord de transition. Voir l’illustration « Raccord de transition rectangulaire/rond ».
A. Évacuation à travers le toitB. Bouche d’évacuation sur toitC. Évacuation à travers le murD. Bouche d’évacuation murale Raccord de transition rectangulaire/rond REMARQUE : On doit disposer d’un espace libre de 3 po (7,6 cm) ou plus entre le sommet du four à micro-ondes et le raccord de transition rectangulaire/rond pour que le clapet antiretour puisse bouger librement et complètement.
A. Bouche d’évacuation sur toit B. Conduit rond dia. 6 po (152 mm) minimum C. Coude (pour évacuation murale uniquement) D. Bouche d’évacuation murale E. Raccord de transition rectangulaire/rond de
po x 10 po à diamètre de 6 po (8,3 cm x 25,4 cm à15,2 cm) F. Raccord d’extension, longueur de 3 po (7,6 cm) min. G. 3 po (7,6 cm)Raccords standard recommandés Les longueurs équivalentes suivantes doivent être utilisées pour calculer la longueur du conduit d’évacuation. Voir les exemples dans la section « Longueur recommandée du conduit d’évacuation ». A B C D E F G
Raccord de transition rectangulaire/rond : 3
po x 10 po vers 6 po = 5 pi (8,3 cm x 25,4 cm vers 15,2 cm = 1,5 m) Bouche d’évacuation sur toit : 3
po x 10 po = 24 pi (8,3 cm x 25,4 cm = 7,3 m) C. Coude à 90° : 3
po x 10 po = 40 pi (8,3 cm x 25,4 cm = 12,2 m) F. Coude à 45° : 6 po = 5 pi (15,2 cm = 1,5 m) G. Coude à 90° plat : 3
po x 10 po = 10 pi (8,3 cm x 25,4 cm = 3 m) Longueur recommandée du circuit d’évacuation On devrait utiliser un conduit rectangulaire de 3
po x 10 po (8,3 cm x 25,4 cm), ou un conduit rond de 6 po (15,2 cm) de diamètre. La longueur équivalente totale du circuit d’évacuation, ceci incluant les sections de conduit rectilignes, coude(s), raccords de transition et bouche d’évacuation murale ou sur toit, ne doit pas dépasser 140 pi (42,7 m), quel que soit le type de conduit. Les longueurs équivalentes des divers composants sont mentionnées au tableau « Raccords standard recommandés ». Pour optimiser la performance, ne pas utiliser plus de trois coudes à 90°. Pour calculer la longueur équivalente du système nécessaire, additionner les valeurs de longueurs équivalentes pour tous les composants utilisés dans le circuit. Voir les exemples suivants : Conduit de 3
po x 10 po (8,3 x 25,4 cm) = 25 pi (7,6 m) B. 1 bouche d’évacuation murale = 40 pi (12,2 m) C. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) = 8 pi (2,4 m) D. 6 pi (1,8 m) E. 2 pi (0,6 m) Conduit d’un diamètre de 6 po (152 mm) = longueur totale 73 pi (22,2 m).
A. Deux coudes 90° = 20 pi (6,1 m) B. 1 bouche d’évacuation murale = 40 pi (12,2 m) C. 1 raccord de transition de conduit rectangulaire/conduit rond = 5 pi (1,5 m) D. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) = 8 pi (2,4 m) E. 6 pi (1,8 m) F. 2 pi (0,6 m) Si le circuit d’évacuation existant est fait de conduit rond, on doit utiliser un raccord de transition de conduit rectangulaire à conduit rond. De plus on devra utiliser une extension de conduit rectangulaire de 3 po (7,6 cm) entre le registre et le raccord de transition rectangulaire/rond, pour éviter toute entrave à l’ouverture de la plaque du registre. 45NOTES 46NOTES 47W11519157A ©2023 All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. 09/23
