C6IMXT2 - Cuisinière SMEG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de cuisinière	Cuisinière à induction
Nombre de foyers	4 foyers à induction
Dimensions (L x P x H)	60 x 60 x 85 cm
Puissance totale	7400 W
Type de four	Four électrique multifonction
Capacité du four	70 litres
Fonctions du four	Chaleur tournante, grill, cuisson traditionnelle
Énergie	Classe énergétique A
Matériau de la surface	Verre céramique
Système de sécurité	Arrêt automatique, verrouillage du panneau de commande
Entretien	Nettoyage facile grâce à la surface lisse
Accessoires inclus	Grille, plat à four
Poids	70 kg

FOIRE AUX QUESTIONS - C6IMXT2 SMEG

Comment allumer la cuisinière SMEG C6IMXT2 ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée et que le fusible n'est pas grillé. Assurez-vous également que les boutons de commande sont correctement réglés.

Comment nettoyer la surface de cuisson de la cuisinière ?

Utilisez un chiffon humide avec un peu de détergent doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

La lumière du four ne s'allume pas, que faire ?

Vérifiez l'ampoule du four et remplacez-la si nécessaire. Assurez-vous également que le four est correctement allumé.

Comment régler la température du four ?

Utilisez le bouton de commande du four pour sélectionner la température souhaitée. Attendez quelques minutes pour que le four atteigne la température réglée.

Que faire si le four ne fonctionne pas ?

Vérifiez si la cuisinière est alimentée en électricité et si le thermostat est correctement réglé. Si le problème persiste, contactez le service clientèle.

Comment activer la fonction de minuterie ?

Pour activer la minuterie, tournez le bouton de minuterie jusqu'à la durée souhaitée. Un signal sonore retentira lorsque le temps sera écoulé.

Est-il possible de cuisiner plusieurs plats à la fois ?

Oui, vous pouvez utiliser plusieurs zones de cuisson en même temps, mais assurez-vous que la puissance totale ne dépasse pas la capacité de la cuisinière.

Comment utiliser la fonction de nettoyage du four ?

Pour utiliser la fonction de nettoyage, consultez le mode d'emploi pour activer le mode pyrolyse. Assurez-vous que le four est vide et fermez la porte avant de commencer.

Où puis-je trouver des pièces de rechange pour ma cuisinière SMEG ?

Vous pouvez acheter des pièces de rechange sur le site officiel de SMEG ou auprès de revendeurs agréés.

MODE D'EMPLOI C6IMXT2 SMEG

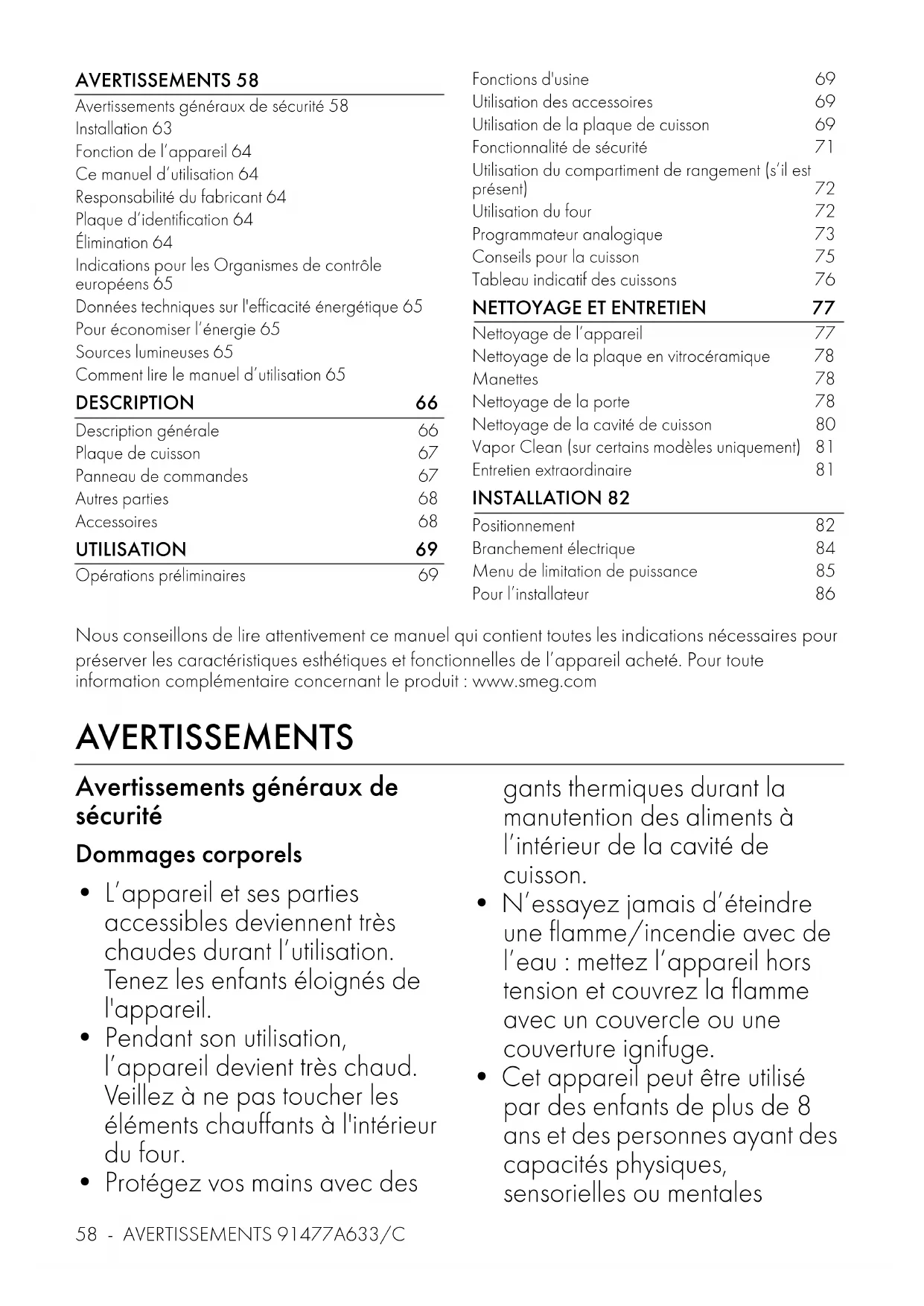

AVERTISSEMENTS 58 Avertissements généraux de sécurité 58 Installation 63 Fonction de l’appareil 64 Ce manuel d’utilisation 64 Responsabilité du fabricant 64 Plaque d’identification 64 Élimination 64 Indications pour les Organismes de contrôle européens 65 Données techniques sur l'efficacité énergétique 65 Pour économiser l’énergie 65 Sources lumineuses 65 Comment lire le manuel d’utilisation 65 DESCRIPTION 66 Description générale 66 Plaque de cuisson 67 Panneau de commandes 67 Autres parties 68 Accessoires 68 UTILISATION 69 Opérations préliminaires 69 Fonctions d'usine 69 Utilisation des accessoires 69 Utilisation de la plaque de cuisson 69 Fonctionnalité de sécurité 71 Utilisation du compartiment de rangement (s’il est présent) 72 Utilisation du four 72 Programmateur analogique 73 Conseils pour la cuisson 75 Tableau indicatif des cuissons 76

NETTOYAGE ET ENTRETIEN 77

Nettoyage de l’appareil 77 Nettoyage de la plaque en vitrocéramique 78 Manettes 78 Nettoyage de la porte 78 Nettoyage de la cavité de cuisson 80 Vapor Clean (sur certains modèles uniquement) 81 Entretien extraordinaire 81 INSTALLATION 82 Positionnement 82 Branchement électrique 84 Menu de limitation de puissance 85 Pour l’installateur 86 Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com AVERTISSEMENTS Avertissements généraux de sécurité Dommages corporels

• L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation. Tenez les enfants éloignés de l'appareil.

• Pendant son utilisation, l’appareil devient très chaud. Veillez à ne pas toucher les éléments chauffants à l'intérieur du four.

• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur de la cavité de cuisson.

• N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentalesAVERTISSEMENTS - 5991477A633/C

réduites, ou manquant d’expérience et de connaissances, s’ils sont surveillés et instruits sur l’utilisation sûre de l’appareil et sur les dangers possibles liés à ce dernier.

• Les enfants ne doivent pas jouer avec l’appareil.

• Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante.

• Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement.

• Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance.

• Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe.

• Après l’utilisation, éteignez les zones de cuisson qui restent très chaudes pendant un certain temps. Ne touchez pas les surfaces de la plaque de cuisson.

• Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.

• ATTENTION : Cuisiner sans surveillance des aliments contenant de la graisse et/ou de l'huile peut être dangereux et provoquer un incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez plutôt l'appareil, puis couvrez la flamme avec, par exemple, un couvercle ou une couverture.

• N'utilisez pas les fonctions Booster et/ou Double Booster (si elles sont présentes) pour réchauffer des aliments gras ou huileux, risque d'incendie.

• Pendant la cuisson, les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus de la plaque de cuisson car ils risquent de surchauffer.

• N’utilisez pas de boîtes, de récipients fermés ou de boîtes en plastique pour la cuisson.

• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes de l'appareil.

• N'utilisez pas ou ne conservez pas de matériaux inflammables à proximité de l'appareil.

• Ne versez pas d’eau directement sur les lèchefrites très chaudes.

• Durant la cuisson, la porte du four doit être fermée.

• En cas d’intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte 5 cm pour quelques secondes, laissez sortir la vapeur, puis60 - AVERTISSEMENTS 91477A633/C ouvrez complètement la porte.

• N’ouvrez pas le compartiment de rangement (s’il est présent) lorsque le four est allumé et encore chaud.

• Les objets laissés dans le compartiment de rangement (s’il est présent) pourraient être très chauds après l’utilisation du four.

• Mettez l’appareil hors tension après l’utilisation.

• Ne tirez jamais le câble pour débrancher la fiche (si elle est présente).

• N’UTILISEZ PAS DE VAPORISATEURS À

• Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), portez toujours des équipements de protection individuelle.

• N'effectuez pas d'opérations de nettoyage lorsque l'appareil est encore chaud ou en fonctionnement.

• Avant toute intervention, désactivez l’alimentation électrique générale.

• ATTENTION : Avant de remplacer les lampes d'éclairage interne, assurez- vous que l'appareil soit éteint et débranché de l'alimentation électrique ou que l'alimentation générale ait été coupée.

• Les lampes utilisées dans cet appareil sont des lampes spécifiques pour les appareils ménagers, ne les utilisez pas pour l'éclairage domestique.

• N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié.

• Pour éviter tout danger, si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer.

• Éteignez immédiatement l’appareil en cas de lézardes, de fissures ou de cassure de la surface de cuisson en vitrocéramique. Mettez l’appareil hors tension et interpellez le service d’assistance technique.

• Ne touchez pas et ne nettoyez pas la surface de la plaque de cuisson durant le fonctionnement ou lorsque les voyants de chaleur résiduelle sont allumés.

commandes si des enfants ou des animaux domestiques peuvent atteindre la table de cuisson.

• Après utilisation, éteignez les plaques. Ne vous fiez jamais uniquement au détecteur de présence des casseroles.

• Surveillez attentivement les enfants, car ils s’aperçoivent difficilement de l’indication de chaleur résiduelle. Après l’utilisation, les zones de cuisson restent très chaudes pendant un certain temps, même si elles sont éteintes. Évitez que les enfants ne touchent les zones de cuisson.

• Les porteurs de pacemakers ou d’autres dispositifs semblables doivent s’assurer que le fonctionnement de leurs appareils n’est pas compromis par le champ inductif dont la gamme de fréquence est comprise entre 20 et 50 kHz.

• Conformément aux dispositions relatives à la compatibilité électromagnétique, la plaque de cuisson à induction électromagnétique appartient au groupe 2 et à la classe B (EN 55011). Dommages subis par l’appareil

• N'utilisez pas de nettoyants abrasifs agressifs ou de racloirs métalliques tranchants pour nettoyer la porte vitrée du four, car ils risquent de rayer la surface et de la faire éclater.

• Utilisez éventuellement des outils en bois ou en plastique.

• N’utilisez pas de jets de vapeur pour nettoyer l’appareil.

• N’utilisez pas l’appareil comme surface d’appui.

• N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur.

• Ne vous asseyez pas sur l’appareil.

• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte de l’appareil.

• Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’à l’arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent leur extraction et doivent être tournés vers le bas et vers l’arrière du four.

• Ne laissez pas l'appareil sans surveillance pendant des cuissons risquant de provoquer une surchauffe et la combustion de graisses et d'huiles. Faites très attention.

• Danger d’incendie : Ne posez aucun objet sur les surfaces de cuisson.62 - AVERTISSEMENTS 91477A633/C

• N’utilisez pas de produits en spray à proximité du four.

• N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson.

• N’introduisez ni des boîtes ni des récipients fermés dans la cavité de cuisson.

• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Ne couvrez pas la sole de la cavité de cuisson avec des feuilles d'aluminium.

• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.

• Si nécessaire, il est possible d’utiliser la grille pour lèchefrite (fournie ou vendue séparément selon les modèles) en la positionnant sur le fond comme support pour la cuisson.

• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu’il ne gêne pas la circulation d’air chaud à l’intérieur du four.

• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.

• Les récipients ou les grils à viande doivent être placés à l’intérieur du périmètre de la table de cuisson.

• Tous les récipients doivent avoir un fond plat et lisse.

• En cas de débordement, éliminez le liquide en excès de la table de cuisson.

• Ne renversez pas sur le plan de cuisson des substances acides comme du jus de citron ou du vinaigre.

• Ne renversez pas de sucre ni de mélanges sucrés sur le plan durant la cuisson.

• Ne posez pas de matériaux ou de substances (papier, plastique ou feuilles d’aluminium) risquant de fondre ou de prendre feu durant la cuisson.

• N’utilisez pas de jets de vapeur pour nettoyer l’appareil.

• Placez les récipients directement sur la surface en vitrocéramique.

• Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées.

• N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.

• N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface et avec des finitions métalliques (par ex., anodisations, nickelages, chromages).

• N’utilisez pas de détergents abrasifs ou corrosifs sur lesAVERTISSEMENTS - 6391477A633/C

parties en verre (ex. produits en poudre, détachants et éponges métalliques).

• La surface en vitrocéramique est très résistante aux chocs. Évitez cependant que des objets solides et durs ne tombent sur la surface de cuisson car ils risquent de l'endommager.

• N’utilisez pas la porte ouverte comme levier pour faire entrer l’appareil dans le meuble.

• N’exercez pas de pressions excessives sur la porte ouverte.

• Vérifiez qu’aucun objet ne reste coincé dans la porte du four.

• N’utilisez pas la poignée pour soulever ou déplacer cet appareil.

• Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance. Installation

• N’installez pas cet appareil sur un piédestal.

• Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle.

• Positionnez l’appareil dans le meuble avec l’aide d’une autre personne.

• Vérifiez que le meuble a les ouvertures nécessaires.

• Vérifiez que le matériau du meuble résiste à la chaleur.

• Pour éviter les éventuelles surchauffes, l’appareil ne doit pas être installé derrière une porte décorative ou un panneau.

• Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur.

• Un technicien habilité doit effectuer le branchement électrique.

• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique.

• Utilisez des câbles résistant à une température d’au moins 90 °C.

• Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5- 2 Nm.

• Veillez à ne pas brancher d’autres appareils électriques. Les câbles d’alimentation ne doivent jamais se trouver au contact des zones de cuisson chaudes.

• L’installation et le remplacement éventuel du64 - AVERTISSEMENTS 91477A633/C câble de branchement électrique doit être exclusivement réalisé par du personnel technique autorisé.

• Pour éviter tout danger, si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer.

• Permettez le débranchement de l'appareil après l'installation, au moyen d'une prise accessible ou d'un interrupteur dans le cas d'un raccordement fixe.

• Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire avec une distance d’ouverture des contacts suffisante à permettre la déconnexion complète dans les conditions relevant de la catégorie III de surtension, conformément aux règles d’installation.

• Cet appareil peut être utilisé jusqu’à une altitude de 2 000 m au-dessus du niveau de la mer. Fonction de l’appareil Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre. En outre, il ne peut pas être utilisé :

• dans la zone cuisine par les employés dans les magasins, dans les bureaux, dans les milieux de travail ;

• dans les fermes / gîtes ruraux ;

• par les clients des hôtels, des motels et des résidences ;

• dans les bed & breakfast. Ce manuel d’utilisation

• Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservez-le en parfait état et à portée de main de l’utilisateur pendant tout le cycle de vie de l’appareil.

• Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil.

• Les explications fournies dans ce manuel comprennent des images qui décrivent l’affichage habituel à l’écran. Néanmoins, il ne faut pas oublier que l’appareil pourrait disposer d’une version actualisée du système ; ainsi, ce qui s’affiche à l’écran pourrait différer des illustrations fournies dans ce manuel. Responsabilité du fabricant Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l’utilisation de l’appareil différente de celle prévue ;

• le non-respect des prescriptions du manuel d’instructions ;

• l’altération même d’une seule partie de l’appareil ;

• l’utilisation de pièces détachées non d’origine. Plaque d’identification La plaque d'identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification. Élimination Cet appareil, conforme à la directive européenne DEEE (2012/19/UE), doit être éliminé séparément des autres déchets au terme de son cycle de vie. Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément auxAVERTISSEMENTS - 6591477A633/C

directives européennes en vigueur. Pour éliminer l’appareil :

• Coupez le câble d’alimentation électrique et retirez-le.

• Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un. On précise que pour l’emballage de nos produits, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l’emballage aux centres de collecte sélective. Indications pour les Organismes de contrôle européens Fan forced mode la fonction ECO utilisée pour définir la classe d’efficacité énergétique est conforme aux indications de la norme européenne EN 60350-1. Données techniques sur l'efficacité énergétique Les informations relatives aux règlements européens sur l'étiquetage énergétique et l'éco- conception sont fournies dans un document séparé accompagnant les instructions du produit. Ces données figurent dans la « Fiche d'information du produit » qui peut être téléchargée sur le site web à la page consacrée au produit en question. Pour économiser l’énergie

• Ne préchauffez l’appareil que si la recette l’exige.

• Sauf indication contraire sur l’emballage, décongelez les aliments surgelés avant de les introduire dans la cavité de cuisson.

• En cas de cuissons multiples, on conseille de cuire les aliments l’un après l’autre pour exploiter la chaleur déjà présente dans la cavité de cuisson.

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.

• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four.

• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.

• Nettoyez constamment la cavité de cuisson. Sources lumineuses

• Cet appareil contient des sources lumineuses remplaçables par l'utilisateur.

• Les sources lumineuses à l’intérieur du produit sont déclarées aptes à fonctionner à une température ambiante ≥300 °C et sont destinées à être utilisées dans des applications à haute température telles que les fours.

• Cet appareil contient des sources lumineuses de classe d'efficacité "G". Comment lire le manuel d’utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes : Tension électrique Danger d’électrocution

• Coupez l’alimentation électrique générale.

• Débranchez le câble d’alimentation électrique de l’installation électrique. Emballage en plastique Danger d’asphyxie

• Ne laissez jamais sans surveillance l’emballage ni ses parties.

• Évitez que les enfants jouent avec les sachets en plastique de l’emballage. Avertissement/Attention66 - DESCRIPTION 91477A633/C DESCRIPTION Description générale 1 Plaque de cuisson 2 Panneau de commandes 3 Lampe 4 Joint 5 Porte 6 Turbine 7 Compartiment de rangement Niveau du cadre Informations/RecommandationsDESCRIPTION - 6791477A633/C

Plaque de cuisson *les puissances sont indicatives et peuvent varier suivant le récipient utilisé ou les réglages effectués. Panneau de commandes 1 Voyant Il s’allume lorsque le four est en train de chauffer. Il s’éteint lorsque la température est atteinte. L’intermittence régulière signale que la température à l’intérieur du four est maintenue constante. 2 Manette de température Cette manette permet de sélectionner la température de cuisson. Tournez la manette dans le sens des aiguilles d’une montre sur la valeur souhaitée comprise entre le minimum et le maximum. 3 Programmateur numérique Utile pour afficher l’heure actuelle, sélectionner des cuissons programmées ou programmer le temporisateur minuteur. 4 Manette des fonctions Les différentes fonctions du four s’adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, réglez la température de cuisson par la manette de la température. Zone Dimensions H x L (mm) Ø casserole minimum (mm) Ø casserole recommandé (mm) Puissance max. absorbée (W)* Puissance absor- bée avec la fonc- tion Booster (W) * 1 150 x 150 90 150 1200 1600 2 210 x 210 130 210 1500 200068 - DESCRIPTION 91477A633/C Avantages de la cuisson par induction

• Des économies d’énergie grâce à la transmission directe de l’énergie à la casserole (une vaisselle spéciale réalisée dans un matériau magnétisable est nécessaire), par rapport à la cuisson électrique traditionnelle.

• Plus de sécurité grâce à la transmission d’énergie qui concerne uniquement le récipient posé sur la plaque de cuisson.

• Un haut rendement au niveau de la transmission d’énergie de la zone de cuisson à induction à la base de la casserole.

• Une grande rapidité de réchauffement.

• Réduction du danger de brûlures car la surface de cuisson n’est chauffée que par la base de la casserole ; les aliments qui débordent ne s’y collent pas. Gestion de la puissance La plaque de cuisson est munie d’un module de gestion de la puissance qui en optimise/limite les consommations. Si les niveaux de puissance globaux sélectionnés dépassent la limite maximale admise, la carte électronique gère automatiquement la puissance distribuée par les plaques. Le module essaiera de maintenir les niveaux maximums de puissance distribuable. L'apparition du symbole indique qu'il n'est plus possible d'augmenter la puissance d'une zone de cuisson donnée. Autres parties Niveaux de positionnement L’appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d’enfournement sont considérées de bas en haut (voir Description générale). Turbine de refroidissement La turbine refroidit les fours et se met en marche durant la cuisson. Le fonctionnement de la turbine crée un flux d’air normal qui s’échappe par l’arrière de l’appareil et peut continuer pendant un court moment même après son extinction. Éclairage interne L’éclairage interne de l’appareil se déclenche :

• quand on ouvre la porte ;

• quand on sélectionne une fonction quelconque, à l’exception de la fonction

• Certains modèles ne sont pas équipés de ces accessoires.

• Les accessoires susceptibles d’entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.

• Vous pouvez demander les accessoires d’origine fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant. Lèchefrite profonde Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, L’appareil est équipé d’un générateur à induction pour chaque zone de cuisson. Chaque générateur situé sous la surface de cuisson en vitrocéramique génère un champ électromagnétique qui induit un courant thermique à la base de la casserole. Dans la zone de cuisson à induction, la chaleur n’est plus transmise aux aliments, mais celle-ci est directement créé à l’intérieur du récipient par les courants inductifs. La priorité est donnée à la première zone sélectionnée dans l'ordre chronologique. Le module de gestion de la puissance n’influence pas l’absorption électrique totale de l’appareil. N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur. Il est impossible d’éteindre l’éclairage interne lorsque la porte est ouverte.UTILISATION - 6991477A633/C

pizzas et gâteaux. Grille Utile pour y placer les récipients contenant des aliments en train de cuire. UTILISATION Opérations préliminaires

• Éliminez les éventuelles pellicules de protection à l’extérieur et à l’intérieur de l’appareil et des accessoires.

• Retirez les éventuelles étiquettes (à l’exception de la plaque contenant les données techniques) appliquées sur les accessoires et les clayettes.

• Enlevez et lavez tous les accessoires de l’appareil (voir le chapitre « NETTOYAGE ET ENTRETIEN »). Premier chauffage

1. Réglez une cuisson d’au moins une heure

(voir le paragraphe « Utilisation du four »).

2. Chauffez la cavité de cuisson à vide à la

température maximale pour éliminer les éventuels résidus de fabrication. Pendant le chauffage de l’appareil

• ne restez pas dans la pièce. Fonctions d'usine Première mise sous tension À la première mise sous tension, ou après une interruption et un rétablissement de celle-ci, il faut effectuer un contrôle automatique qui allume les voyants et les afficheurs pendant quelques secondes. À l’issue de cette opération, on pourra visualiser l’appareil normalement. Utilisation des accessoires Grilles et lèchefrites Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’au point d’arrêt.

• Les dispositifs de blocage mécanique de sécurité qui empêchent l’extraction accidentelle de la grille doivent être orientés vers le bas et vers la partie postérieure de la cavité de cuisson. Utilisation de la plaque de cuisson Tous les contrôles et les commandes de l’appareil sont réunis sur le panneau frontal. Au niveau de chaque manette est indiqué la zone de cuisson qui y est associée. Il suffit de tourner la manette dans le sens des aiguilles d’une montre sur la valeur de puissance souhaitée. Voir les avertissements généraux de sécurité. Introduisez à fond les grilles et les lèchefrites délicatement dans la cavité de cuisson. Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication. Durant la première connexion au réseau électrique, un contrôle automatique allume tous les voyants pendant quelques secondes.70 - UTILISATION 91477A633/C Récipients utilisables pour la cuisson à induction Les récipients utilisés pour la cuisson à induction doivent être en métal et avoir des propriétés magnétiques et un fond aux dimensions suffisantes. Récipients appropriés :

• Récipients en acier émaillé au fond épais.

• Récipients en fonte au fond émaillé.

• Récipients en inox multicouche, en acier ferritique inoxydable et en aluminium à fond spécial. Récipients inappropriés :

• Récipients en cuivre, en aluminium, en verre réfractaire, en bois, en céramique et en terre cuite. Pour vérifier si la casserole est adéquate, il suffit d’approcher un aimant au fond : s’il est attiré, la casserole est indiquée pour la cuisson à induction. Si vous ne disposez pas d’un aimant, vous pouvez verser dans la casserole une petite quantité d’eau, posez-la sur une zone de cuisson et allumez la plaque. Si un symbole s’affiche, cela signifie que la casserole n’est pas appropriée. Les limites de la reconnaissance de la casserole Le diamètre minimum à la base de la casserole est indiqué par le signe graphique en forme de croix sur la zone de cuisson. Des diamètres de casseroles inférieurs risquent de ne pas permettre la détection de leur présence et donc de ne pas activer l’inducteur. Protection contre la surchauffe Lorsque vous utilisez la plaque de cuisson à la puissance maximale pendant une longue période, l’électronique peut avoir des problèmes de refroidissement si la température ambiante est élevée. Pour éviter les températures trop élevées de l’électronique, la puissance de la zone de cuisson baisse automatiquement. Tableau récapitulatif des niveaux de puissance La puissance peut être réglée sur des niveaux différents. Le tableau ci-dessous fournit les indications relatives aux différents types de cuisson. Après l’utilisation, éteignez les plaques utilisées en tournant la manette correspondante sur « 0 ». Ne vous fiez jamais uniquement au détecteur de présence des casseroles. Utilisez exclusivement des récipients ayant un fond parfaitement plat, indiqués pour les plaques à induction. L’utilisation des casseroles au fond irrégulier pourrait compromettre l’efficience du système de réchauffage jusqu’à empêcher la détection de la casserole sur la plaque. Niveau de puis- sance Approprié pour : 0 Position OFF de 1 à 2 Cuisson de quantités réduites d’ali- ments (puissances minimales) de 3 à 4 Cuisson de 5 à 6 Cuisson de grandes quantités d’ali- ments, rôtissage de pièces plus grandes de 7 à 8 Rôtir, rissolement avec de la farine 9Rôtir

Faites bouillir de grandes quantités d'eau (puissance maximale, voir « Fonction Booster »)UTILISATION - 7191477A633/C

Fonction Booster La fonction Booster vous permet de chauffer un récipient au maximum pendant un temps limité. Utile pour porter de grandes quantités d'eau à ébullition en peu de temps. Après avoir sélectionné une zone :

1. Mettez le niveau de puissance à 9.

2. Appuyez de nouveau sur la touche ; le

symbole s’affichera sur l’afficheur. Pour désactiver la fonction Booster, il suffit de diminuer le niveau de puissance de la zone de cuisson ou d’éteindre l’appareil. Cuisson temporisée Cette fonction permet de programmer l’extinction automatique d’une zone de cuisson au bout d’un temps sélectionné par l’utilisateur (de 1 à 99 minutes). Pour sélectionner une cuisson temporisée :

1. Placez un récipient sur une zone de cuisson

et sélectionnez un niveau de puissance d’une zone.

2. Sélectionnez la zone de cuisson concernée.

3. Appuyez simultanément sur les touches

4. L'afficheur de la zone sélectionnée affichera

5. Le symbole clignotant apparaît entre

6. Utilisez les touches et pour

sélectionner le laps de temps souhaité ; maintenez les touches enfoncées pour obtenir un avancement rapide.

7. Appuyez simultanément sur les touches

et pour annuler la fonction. Verrouillage des commandes Cette fonction est utile lors des opérations de nettoyage et afin d’éviter des interactions accidentelles. Pour activer le verrouillage des commandes, avec au moins une zone de cuisson active :

1. Appuyez sur la touche pendant au

2. La DEL de l'afficheur s’allume pendant 2

secondes pour signaler l'activation effective de la fonction. Pour désactiver le verrouillage des commandes, appuyez sur la touche pendant au moins une seconde. Fonctionnalité de sécurité Limitation de la durée de cuisson L’appareil est équipé d’un dispositif automatique qui limite la durée du fonctionnement. Si vous ne modifiez pas les réglages de cuisson du récipient, la durée de fonctionnement maximum dépend du niveau de puissance sélectionné. Lorsque le dispositif de limitation du temps est Voir Avertissements généraux de sécurité. La fonction Booster reste active au maximum pendant 10 minutes, après quoi le niveau de puissance de la zone retourne au niveau 9. On peut activer la fonction simultanément au niveau de plusieurs zones de cuisson. Il est possible de modifier le temps à tout moment en suivant la procédure indiquée ci-dessus. La minuterie ne peut pas être activée si le niveau de puissance de la zone de cuisson sélectionnée est zéro (0). Cette fonction a été conçue pour bloquer toutes les touches de la plaque. Elle est toujours activée à l’allumage de la plaque. Elle bloque toute autre touche à l'exception d’elle-même et de la touche ON/OFF . Elle est toujours allumée à l'activation de la plaque. Voir Avertissements généraux de sécurité.72 - UTILISATION 91477A633/C activé, le chauffage du récipient est désactivé. Indicateurs de chaleur résiduelle Lorsque les zones de cuisson sont éteintes, si elles ont une température supérieure à un certain seuil de sécurité, le symbole est affiché sur l’afficheur relatif. Lorsque la température tombe en dessous de ce seuil, les symboles disparaissent. Protection contre la surchauffe Lorsque vous utilisez la plaque de cuisson à la puissance maximale pendant une longue période, l’électronique peut avoir des problèmes de refroidissement si la température ambiante est élevée. Une ou plusieurs zones de cuisson sont désactivées lorsque les seuils de sécurité sont atteints. À la limite, si la température intérieure est très élevée, l’appareil est éteint automatiquement. Messages d’erreur En cas de dysfonctionnement ou de comportement anormal, l'écran affiche un message contenant le code associé à l'erreur. Les codes d'erreurs commencent toujours par la lettre « F » suivie d'un chiffre ou d'une lettre (par exemple « Ft ou F4 »). Les erreurs codifiées telles que :

• «FE» Indiquent une surchauffe de l'appareil ou de l'une de ses parties, il est donc nécessaire d'éteindre immédiatement l'appareil, de retirer tous les récipients et de le laisser refroidir. Si ces erreurs persistent ou si différentes d’entre elles apparaissent, il faut noter le code d'erreur et contacter le service d’assistance technique. Utilisation du compartiment de rangement (s’il est présent) Le compartiment de rangement se trouve dans la partie inférieure de la cuisinière. Il est accessible en le tirant vers soi. Il peut être utilisé pour ranger les casseroles ou les objets métalliques qui sont nécessaires pour l’utilisation du four. Utilisation du four Allumage du four principal Pour allumer le four :

1. Sélectionnez la fonction de cuisson au

moyen de la manette des fonctions.

2. Sélectionnez la température au moyen de la

manette de la température. Liste des fonctions de cuisson traditionnelles STATIQUE

SOLE THERMO–VENTILÉE

Niveau de puis- sance Durée maximum de la cuisson

93 heures Booster (P) 10 minutes Les indicateurs de chaleur résiduelle ne doivent pas être considérés comme des codes d’erreur. Voir Avertissements généraux de sécurité. Voir les avertissements généraux de sécurité. Assurez-vous que l’horloge programmateur numérique indique le symbole de durée de cuisson , dans le cas contraire, il sera impossible d’allumer le four. Appuyez sur la touche pour remettre à zéro l’horloge programmateur. Certains modèles ne sont pas équipés de toutes les fonctions. Cuisson traditionnelle indiquée pour la préparation d’un mets à la fois. Parfaite pour cuire les rôtis, les viandes grasses, le pain, les tourtes. Elle permet de terminer rapidement la cuisson d’aliments déjà cuits en surface mais crus à l’intérieur. Parfaite pour les quiches, elle convient à tout type d’aliment.UTILISATION - 7391477A633/C

GRIL GRIL VENTILÉ VENTILÉ ECO VAPOR CLEAN (sur certains modèles uniquement) Programmateur analogique Touche diminution Touche horloge Touche augmentation Réglage de l’heure À la première utilisation, ou après une coupure de courant, les chiffres clignotent sur l’afficheur de l’appareil.

1. Appuyez sur la touche horloge pendant

deux secondes. Le point entre les heures et les minutes clignote.

2. Les touches augmentation et diminution

permettent de régler l’heure. Maintenez la touche enfoncée pour avancer rapidement.

3. Attendez 7 secondes. Le point entre les

heures et les minutes cesse de clignoter.

4. Le symbole sur l’afficheur indique que

l’appareil est prêt pour commencer une cuisson. Cuisson temporisée

1. Appuyez sur la touche horloge jusqu’à

ce que le symbole apparaisse. Elle permet de griller et gratiner avec d’excellents résultats. Utilisée en fin de cuisson, elle permet d’obtenir un dorage uniforme des aliments. Elle permet également de griller de façon optimale les pièces de viande plus épaisses. Elle est parfaite pour les grandes pièces de viande. Cuisson intense et homogène. Parfaite pour les biscuits, les gâteaux et les cuissons sur plusieurs niveaux. Cette fonction est particulièrement indiquée pour la cuisson sur un seul niveau, en consommant peu d’énergie. Elle est recommandée pour tous les types d’aliments sauf ceux qui peuvent générer beaucoup d’humidité (comme les légumes). Pour obtenir le maximum d’économies d’énergie et réduire les temps de cuisson, il est recommandé d’enfourner les aliments sans préchauffer la cavité de cuisson. Avec la fonction ECO évitez d’ouvrir la porte pendant la cuisson. Pendant la fonction ECO, les temps de cuisson (et d’un éventuel préchauffage) sont plus longs et peuvent dépendre de la quantité d’aliments introduits dans la cavité de cuisson. Cette fonction facilite le nettoyage grâce à la vapeur générée par une petite quantité d’eau versée dans l’emboutissage prévu sur la sole. Il est impossible d’allumer le four si l’heure n’est pas sélectionnée. Pour modifier l’heure maintenez simultanément les touches augmentation et diminution enfoncées pendant deux secondes, ensuite procédez au réglage de l’heure. On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l’utilisateur.74 - UTILISATION 91477A633/C

2. Appuyez à nouveau sur la touche horloge

. L’afficheur montre le symbole et le message alternés avec l’heure courante.

3. Utilisez les touches augmentation et

diminution pour régler les minutes de cuisson souhaitées.

4. Sélectionnez une fonction et une

température de cuisson.

5. Attendez 5 secondes environ sans appuyer

sur aucune touche pour activer la fonction. L’afficheur montre l’heure actuelle avec les symboles et . Au terme de la cuisson les éléments chauffants se désactivent. Sur l’afficheur, le symbole s’éteint, le symbole clignote et un signal acoustique se déclenche.

6. Pour éteindre le signal acoustique il suffit

d’appuyer sur une touche quelconque de l’horloge programmateur.

7. Appuyez sur la touche horloge pour

réinitialiser l’horloge programmateur. Cuisson programmée

1. Programmez la durée de cuisson d’après le

paragraphe précédent Cuisson temporisée.

2. Appuyez sur la touche horloge pendant

3. Appuyez à nouveau sur la touche horloge

. L’afficheur montre tour à tour les chiffres et le message tandis que le symbole clignote. (par exemple, l’heure actuelle est 17 h 30).

4. Appuyez sur les touches ou pour

sélectionner les minutes souhaitées. (par exemple 1 heure).

5. Appuyez sur la touche horloge .

L’afficheur affichera le message alternant avec l’heure actuelle additionnée à la durée de cuisson sélectionnée précédemment (par exemple l’heure de fin de cuisson montrée est 18 h 30).

6. Appuyez sur les touches ou pour

sélectionner l’heure de fin de cuisson. (par exemple à 19 h 30).

7. Attendez 7 secondes environ sans appuyer

sur aucune touche pour activer la fonction. L’afficheur montre l’heure actuelle avec les symboles et s'allument.

8. Sélectionnez une fonction et une

température de cuisson.

9. Au terme de la cuisson les éléments

chauffants se désactivent. Sur l’afficheur, le symbole s’éteint, le symbole clignote et une sonnerie se déclenche. 10.Replacez les fonctions manette et température sur 0. 11.Pour interrompre la sonnerie, appuyez sur n’importe quelle touche de l’horloge programmateur. 12.Appuyez simultanément sur les touches et pour remettre la programmation sélectionnée à zéro. Il n’est pas possible de programmer des durées de cuisson supérieures à 10 heures. Pour annuler la programmation sélectionnée appuyez simultanément les touches augmentation et diminution et éteignez le four manuellement. On entend par cuisson programmée la fonction qui permet de commencer une cuisson à une heure fixée et de la terminer après un temps sélectionné par l’utilisateur. Tenez compte du fait qu’il faut ajouter à la durée de cuisson quelques minutes utiles pour le préchauffage du four. Il n’est pas possible de programmer des durées de cuisson supérieures à 10 heures. Il n’est pas possible de sélectionner des cuissons programmées supérieures à 24 heures.UTILISATION - 7591477A633/C

Minuteur On peut activer le minuteur à tout moment.

1. Appuyez sur la touche horloge pendant

quelques secondes. L’afficheur montre les chiffres et le symbole clignotant entre les heures et les minutes.

2. Utilisez les touches augmentation et

diminution pour régler les minutes souhaitées.

3. Attendez 5 secondes environ sans appuyer

sur aucune touche pour terminer le réglage du minuteur. L’afficheur montre l’heure actuelle avec les symboles et . Un signal acoustique se déclenchera à la fin du temps réglé.

4. Appuyez sur la touche diminution pour

éteindre le signal acoustique. Modification des données saisies

1. Appuyez sur la touche horloge .

2. Utilisez les touches augmentation et

diminution pour régler les minutes souhaitées. Effacement des valeurs programmées

1. Appuyez sur la touche horloge .

2. Appuyez simultanément sur les touches

augmentation et diminution .

3. Éteignez manuellement le four si une cuisson

est en cours. Sélection du signal acoustique Le signal acoustique peut être changé de 3 tonalités.

1. Appuyez simultanément sur les touches

augmentation et diminution .

2. Appuyez sur la touche horloge .

Appuyez sur la touche diminution pour sélectionner un signal acoustique différent. Conseils pour la cuisson Conseils généraux

• Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux.

• En augmentant la température il n’est pas possible de réduire les temps de cuisson (les aliments risquent d’être trop cuits à l’extérieur et pas assez cuits à l’intérieur). Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l’épaisseur, de la qualité des aliments et des goûts du consommateur.

• Tournez l’aliment pour faire dorer les deux côtés.

• Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuiller sur la viande. Elle est prête lorsqu’elle est ferme ; dans le cas contraire, poursuivrez la cuisson pendant quelques minutes. Conseils pour la cuisson au Gril

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l’effet de cuisson.

• Dans la fonction Gril ventilé (si présente), on recommande de préchauffer la cavité de cuisson avant de griller.

• On recommande de disposer les aliments au centre de la grille.

• Dans la fonction Gril, on conseille de sélectionner la température sur la valeur la plus élevée pour optimiser la cuisson. Conseils pour la cuisson des gâteaux et biscuits

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.

• La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte.

• Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas Après la sélection pour montrer le temps de cuisson restant, appuyez sur la touche horloge pendant 2 secondes. Appuyez à nouveau sur la touche horloge . L’afficheur montre le message alternant avec le temps restant de cuisson. Le minuteur n’interrompt pas la cuisson mais signale à l’utilisateur que les minutes sélectionnées se sont écoulées. Il est possible de régler le minuteur de 1 minute à un maximum de 23 heures et 59 minutes.76 - UTILISATION 91477A633/C au cure-dent, le gâteau est cuit.

• Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur. Conseils pour la cuisson sur deux niveaux :

• Nous vous conseillons de vous munir de 2 grilles (vous pouvez les demander aux centres d’assistance agréés).

• Pour faciliter le flux d'air, placez les moules/ casseroles au centre des grilles et assurez- vous que leur largeur/diamètre ne dépasse pas 30 cm.

• Placez les grilles en gardant un niveau vide entre les deux.

• En fonction des aliments et de l'augmentation de la charge à l'intérieur de la cavité, la cuisson sur deux niveaux peut nécessiter de quelques minutes de plus que la cuisson sur un seul niveau.

• Les fonctions indiquées pour la cuisson sur deux niveaux sont THERMO-VENTILÉE et SOLE THERMO-VENTILÉE. Conseils pour la décongélation et le levage

• Positionnez les aliments congelés sans emballage, dans un récipient sans couvercle sur le premier niveau de la cavité de cuisson.

• Évitez de superposer les aliments.

• Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.

• Couvrez les parties les plus délicates d’une feuille d’aluminium.

• Pour un bon levage, placez un récipient contenant de l’eau sur le fond de la cavité de cuisson. Tableau indicatif des cuissons Mets Poids (Kg) Fonction Niveau Temp. (°C) Temps (minutes) Lasagnes 3 - 4 STATIQUE 1 220 - 230 45 - 50 Pâtes au four 3 - 4 STATIQUE 1 220 - 230 45 - 50 Rôti de veau 2 TURBO/VENTILÉ 2 180 - 190 90 - 100 Échine de porc

Poulet rôti 1,2 TURBO/VENTILÉ 2 180 - 190 65 - 70 Côté 1 Côté 2 Côtelettes de porc 1,5 GRIL VENTILÉ 4 260 15 5 Ribs 1,5 GRIL VENTILÉ 4 260 10 10 Lard de porc tranché 0,7 GRIL 5 260 7 8 Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.NETTOYAGE ET ENTRETIEN - 7791477A633/C

Nettoyage de l’appareil Nettoyage des surfaces Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir. Nettoyage ordinaire quotidien N’utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore. Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Taches d’aliments ou résidus Évitez absolument d’utiliser des éponges en acier et des racloirs tranchants susceptibles d’endommager les surfaces. Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement Filet de porc 1,5 GRIL VENTILÉ 4 260 10 5 Filet de bœuf 1 GRIL 5 260 10 7 Truite saumonée

Brioches 0,6 VENTILÉ 2 160 30 - 35 Mets Poids (Kg) Fonction Niveau Temp. (°C) Temps (minutes) Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs. Voir les avertissements généraux de sécurité.78 - NETTOYAGE ET ENTRETIEN 91477A633/C d’ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Évitez de laisser sécher à l’intérieur de l’appareil des résidus d’aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l’émail à l’intérieur de l’appareil. Nettoyage de la plaque en vitrocéramique Nettoyez et traitez la plaque de cuisson avec un produit courant pour le nettoyage de la vitrocéramique. Respectez toujours les instructions du producteur. Le silicone présent dans ces produits génère une pellicule de protection hydrofuge et anti-saleté. Toutes les taches restent sur la pellicule et peuvent être facilement éliminées. Ensuite, séchez la surface avec un chiffon propre. Veillez à ne pas laisser de restes de détergent sur la surface de cuisson pour éviter toute réaction agressive au réchauffement entraînant une modification de la structure. Taches d’aliments ou résidus Les éventuelles traces claires dues à l’utilisation de casseroles à fond en aluminium peuvent être éliminées avec un chiffon humide imprégné de vinaigre. Si, après la cuisson, il devait rester des résidus brûlés, enlevez-les, rincez à l’eau et essuyez bien avec un chiffon propre. Les grains de sable tombés sur la plaque de cuisson durant le nettoyage de la salade ou des pommes de terre, risquent de rayer la surface lorsque vous déplacez les casseroles. Éliminez immédiatement les éventuels grains de sable de la surface de cuisson. Les changements de couleur n’influencent ni le fonctionnement ni la stabilité du verre. En effet, il ne s’agit pas de modifications du matériau de la plaque de cuisson, mais de simples résidus qui n’ont pas été éliminés et qui ont carbonisé. Des zones brillantes peuvent se former suite au frottement du fond des casseroles, surtout si celles-ci sont en aluminium, et à l’utilisation de détergents non appropriés. Il est difficile de les éliminer avec des produits de nettoyage courants. Il peut être nécessaire de répéter plusieurs fois les opérations de nettoyage. L’utilisation de détergents agressifs ou le frottement opéré par le fond des casseroles risque d’effacer avec le temps les décorations de la plaque de cuisson et de contribuer à la formation de taches. Manettes Nettoyez les manettes avec un chiffon doux, légèrement imbibé d’eau tiède et séchez-les soigneusement. Pour les extraire, tirez-les hors de leur logement. Nettoyage de la porte Démontage de la porte Pour faciliter le nettoyage, il est conseillé d’enlever la porte et de la placer sur un chiffon. Pour enlever la porte, procédez comme suit :

1. Ouvrez complètement la porte et

introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

2. Saisissez la porte des deux côtés avec les

deux mains, soulevez-la vers le haut en Voir Avertissements généraux de sécurité. On conseille d’utiliser les produits de nettoyage distribués par le fabricant. Après les opérations de nettoyage, il faut sécher soigneusement l’appareil car les coulées de détergent ou d’eau risquent d’en compromettre le fonctionnement correct ainsi que son aspect esthétique. Pour le nettoyage des manettes, n’utilisez pas de produits agressifs contenant de l’alcool ni des produits pour le nettoyage de l’acier ou du verre, car ils risqueraient de provoquer des dégâts permanents.NETTOYAGE ET ENTRETIEN - 7991477A633/C

formant un angle d’environ 30° et extrayez- la.

3. Pour remonter la porte, introduisez les

charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures A sont complètement posées contre les fentes.

4. Abaissez la porte puis, après l’avoir

positionnée, sortez les pivots des trous des charnières. Nettoyage des vitres de la porte Il est conseillé de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal. Démontage des vitres internes Pour faciliter le nettoyage, les vitres internes qui composent la porte peuvent être démontées.

1. Bloquez la porte avec les taquets

2. Décrochez les taquets arrière de la vitre

interne en la tirant délicatement par l’arrière vers le haut, en suivant le mouvement indiqué par les flèches (1).

3. Décrochez les taquets avant en suivant le

mouvement indiqué par les flèches (2).

4. Retirez ensuite la vitre interne du profilé

5. Démontez le groupe verre intermédiaire en

le soulevant. NB : sur certains modèles, le groupe verre intermédiaire est composé de deux verres.80 - NETTOYAGE ET ENTRETIEN 91477A633/C

6. Nettoyez la vitre externe et les vitres

démontées précédemment.

7. Utilisez du papier absorbant de cuisine. En

cas de crasse persistante, lavez avec une éponge humide et du détergent neutre.

8. Réinsérez le groupe verre intermédiaire et

repositionnez e verre interne.

9. Assurez-vous de bien encastrer les 4 taquets

du verre interne dans leur logement sur la porte. Nettoyage de la cavité de cuisson Pour une bonne conservation de la cavité de cuisson, il faut la nettoyer régulièrement après l’avoir laissée refroidir. Évitez de laisser sécher des résidus d’aliments à l’intérieur de la cavité de cuisson pour ne pas endommager l’émail. Sortez toutes les parties amovibles, avant tout nettoyage. Pour faciliter les opérations de nettoyage, il est conseillé de démonter :

• les glissières de support pour grilles et lèchefrites. Séchage La cuisson des aliments génère de l’humidité à l’intérieur de la cavité de cuisson. Il s’agit d’un phénomène normal qui ne compromet pas le fonctionnement correct de l’appareil. À la fin de chaque cuisson :

1. laissez refroidir l’appareil ;

2. éliminez la saleté à l’intérieur de la cavité de

3. séchez la cavité de cuisson avec un chiffon

4. laissez la porte ouverte le temps nécessaire

pour le séchage complet de la cavité de cuisson. Démontage des glissières de support pour grilles et lèchefrites Le démontage des glissières de support pour grilles et lèchefrites facilite ultérieurement le nettoyage des parties latérales. Pour démonter les glissières de support pour grilles et lèchefrites :

• Tirez la glissière vers l’intérieur de la cavité de cuisson pour la dégager de l’encastrement A, puis extrayez-la des logements situés à l’arrière B.

• Au terme du nettoyage, répétez les opérations décrites ci-dessus pour repositionner les glissières de support pour grilles et lèchefrites. En cas d’utilisation de produits de nettoyage spécifiques, il est conseillé de faire fonctionner l’appareil à la température maximale pendant environ 15/20 minutes, afin d’éliminer les éventuels résidus.NETTOYAGE ET ENTRETIEN - 8191477A633/C

Vapor Clean (sur certains modèles uniquement) Opérations préliminaires Avant de démarrer le Vapor Clean :

• Enlevez tous les accessoires présents à l’intérieur de la cavité de cuisson.

• Si présente, enlevez la sonde de température.

• S’ils sont présents, démontez les panneaux autonettoyants.

• Versez environ 120 cc d’eau sur la sole de la cavité de cuisson. Veillez à ne pas sortir de la cavité.

• Avec un pulvérisateur, vaporisez une solution d’eau et de détergent pour vaisselle à l’intérieur de la cavité de cuisson. Dirigez le jet vers les parois latérales, vers le haut, le bas et le déflecteur.

• Durant le cycle de nettoyage assisté, lavez séparément les panneaux autonettoyants (si présent) démontés précédemment avec de l’eau tiède et un peu de détergent. Réglage du cycle de nettoyage Vapor Clean

1. Tournez la manette des fonctions sur le

symbole ou (si il est présent).

2. Tournez la manette de la température sur le

3. Laissez le cycle de nettoyage se dérouler

pendant 18 minutes. Fin de la fonction Vapor Clean

1. Tournez la manette des fonctions sur 0 pour

quitter la fonction.

2. Ouvrez la porte et agissez sur la saleté

légère avec un chiffon en microfibre.

3. Éliminez les incrustations les plus résistantes

avec une éponge anti-rayures à filaments en laiton.

4. En cas de résidus de graisse on peut utiliser

des produits pour le nettoyage des fours.

5. Éliminez l’eau résiduelle présente à

l’intérieur de la cavité de cuisson.

6. Repositionnez les panneaux autonettoyants

(si présents) et les glissières de support pour grilles et lèchefrites. Pour plus d’hygiène et pour éviter que les aliments ne prennent des odeurs désagréables :

• On conseille de sécher la cavité de cuisson au moyen d’une fonction ventilée à 160°C pendant environ 10 minutes.

• En présence de panneaux autonettoyants, on conseille de sécher la cavité de cuisson avec un cycle simultané de catalyse. Entretien extraordinaire Conseils pour l’entretien du joint Le joint doit être souple et élastique.

• Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l’eau tiède. Remplacement de l’ampoule d’éclairage interne

1. Enlevez tous les accessoires présents à

l’intérieur de la cavité de cuisson.

2. Enlevez les glissières de support pour grilles

et lèchefrites. Voir Avertissements généraux de sécurité. La fonction Vapor Clean est un processus de nettoyage assisté qui facilite l’élimination de la saleté. Ce procédé permet de nettoyer l’intérieur du four avec une facilité extrême. Les résidus de crasse sont ramollis par la chaleur et par la vapeur d’eau, ce qui facilite leur élimination. On conseille d’effectuer un maximum de 20 nébulisations. Ne vaporisez pas sur le déflecteur s'il est revêtu d'un matériau autonettoyant. On conseille d’utiliser des gants en caoutchouc pour effectuer ces opérations. On conseille d’enlever la porte pour faciliter le nettoyage manuel des parties difficiles à atteindre. Tension électrique Danger d’électrocution

• Mettez l’appareil hors tension.

• Utilisez des gants de protection.82 - INSTALLATION 91477A633/C

3. Enlevez le couvercle de l’ampoule au

moyen d’un ustensile (par exemple une cuillère).

4. Dévissez et enlevez l’ampoule.

5. Remplacez l’ampoule par une ampoule

6. Remontez le couvercle. Le façonnage

interne de la vitre (A) doit rester tourné vers la porte.

7. Enfoncez le couvercle à fond de manière à

ce qu’il adhère parfaitement à la douille. INSTALLATION Positionnement Suivant le type d’installation, cet appareil appartient aux classes : L'appareil peut être placé contre des murs plus hauts que le plan de travail, avec une distance minimale de X mm par rapport au côté de l'appareil. Les meubles suspendus au-dessus du plan de travail de l’appareil doivent être à une distance minimale de ce dernier de Y mm. Veillez à ne pas rayer l’émail de la paroi de la cavité de cuisson. Ne touchez pas directement l’ampoule halogène avec les doigts, mettez un gant de protection. L’appareil doit être installé par un technicien qualifié et dans le respect des normes en vigueur. Voir Avertissements généraux de sécurité. Classe 1 Pose libre Classe 2 - sous-classe 1 Encastré X 150 mm Y 750 mm Si vous devez installer une hotte aspirante au-dessus de l’appareil, consultez le manuel d’instructions de la hotte pour connaître la distance correcte à respecter.INSTALLATION - 8391477A633/C

Dimensions hors tout de l’appareil

Distance minimale des murs latéraux ou de tout matériel inflammable.

Largeur minimale de l’armoire (=A) Dimensions de l’appareil Mise à niveau de l'appareil Pour une bonne stabilité, il est indispensable que l’appareil soit correctement nivelé au sol. Après avoir réalisé le raccordement du gaz et le branchement électrique, vissez les quatre pieds fournis à l’appareil (1). Vissez ou dévissez les pieds de la partie inférieure jusqu’à ce que l’appareil soit bien nivelé et stabilisé au sol (2). Fixation murale Les symboles ci-dessus font référence au danger que représente l'absence de dispositifs de stabilisation et à l'importance de leur installation correcte.

1. Vissez la plaquette de fixation au mur sur le

2. Réglez la hauteur des 4 pieds.

600 mm Position du branchement électrique

Voir Avertissements généraux de sécurité. Les dispositifs de stabilisation doivent être installés afin d’éviter le basculement de l’appareil.84 - INSTALLATION 91477A633/C

3. Assemblez la bride de fixation.

4. Alignez la base du crochet de la bride de

fixation sur la base de la coupe de la plaquette de fixation au mur.

5. Alignez la base de la bride de fixation

jusqu’au sol et serrez les vis pour fixer les dimensions.

6. Considérez une distance de 50 mm du côté

de l’appareil aux trous de la bride.

7. Déplacez la bride sur le mur et marquez la

position des trous à réaliser dans le mur.

8. Après avoir réalisé les trous dans le mur,

utilisez des chevilles avec des vis pour fixer la bride sur le mur.

9. Poussez la cuisinière vers le mur et

introduisez en même temps la bride dans la plaquette fixée au dos de l’appareil. Branchement électrique Informations générales Assurez-vous que les caractéristiques du réseau électrique sont appropriées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm. L’appareil peut fonctionner dans les modalités suivantes : Avertissements généraux de sécurité. 220-240 V 2~ 3 x 10 mm² câble tripolaireINSTALLATION - 8591477A633/C

Branchement fixe Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire, avec une distance d’ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux normes d’installation. Pour le marché australien/néo-zélandais : La déconnexion incorporée à la connexion fixe doit être conforme à la norme AS/NZS 3000. Menu de limitation de puissance La procédure suivante permet de régler la puissance maximale de 7,2 à 2,8 kW (hautes puissances) :

1. Éteignez toutes les plaques avant de

2. Débranchez l’appareil du réseau

3. Rebranchez l'appareil.

Effectuez les actions suivantes dans les 30 secondes qui suivent la reconnexion :

4. Maintenez la touche enfoncée pour

déverrouiller les commandes.

5. Appuyez simultanément sur les touches

• Un signal sonore retentit et la valeur de puissance actuelle s'affiche à l'écran.

6. Utilisez les touches et pour

• Pour enregistrer la nouvelle valeur de puissance, appuyez simultanément sur les touches et ; l'appareil s'éteint et il faut le rallumer pour l'utiliser avec la nouvelle limitation.

• Pour ne pas enregistrer les modifications, il suffit de ne pas interagir avec l'écran pendant au moins 60 secondes. La procédure suivante permet de régler la puissance maximale de 2,8 à 1,0 kW (basses puissances) :

1. Suivez les instructions illustrées

précédemment jusqu'au point 4. 220-240 V 3~ 4 x 4 mm² câble tétrapolaire 220-240 V 1N~ 3 x 10 mm² câble tripolaire 380-415 V 2N~ 4 x 4 mm² câble tétrapolaire 380-415 V 3N~ 5 x 1,5 mm² câble pentapolaire Les valeurs indiquées se réfèrent à la section du conducteur interne. Les câbles d’alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).

• Cette fonction permet de sélectionner la valeur maximale de puissance de votre plaque de cuisson.

• La plaque de cuisson est réglée en usine à une puissance maximale de 7,2 kW, mais elle peut être réglée pour fonctionner à une puissance de 6,0, 3,5 et 2,8, 2,2, 1,6 et 1,0 kW.86 - INSTALLATION 91477A633/C

2. Appuyez simultanément sur les touches

• Un signal sonore retentit et la valeur de puissance actuelle s'affiche à l'écran.

3. Utilisez les touches et pour

• Pour enregistrer la nouvelle valeur de puissance, appuyez simultanément sur les touches et ; l'appareil s'éteint et il faut le rallumer pour l'utiliser avec la nouvelle limitation.

• Pour ne pas enregistrer les modifications, il suffit de ne pas interagir avec l'écran pendant au moins 60 secondes. Accès au bornier Pour brancher le câble d’alimentation, il faut accéder au bornier situé sur le carter postérieur

1. Enlevez les vis qui fixent la porte au carter

2. Faites légèrement pivoter la porte et

extrayez-la de son logement.

3. Installez le câble d’alimentation.

4. Au terme des opérations, replacez la porte

sur le carter postérieur et fixez-la avec les vis enlevées précédemment. Pour l’installateur

• En cas de raccordement avec une fiche (si elle est présente), cette dernière doit toujours rester accessible après l'installation.

• Ne pliez ou ne coincez pas le câble d’alimentation.

• L’appareil doit être installé selon les schémas d’installation.

• Si l’appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous.

• Lorsque l’appareil est correctement installé, veuillez instruire l’utilisateur sur la méthode de fonctionnement correcte. On conseille de desserrer la vis du serre-câble avant d’installer le câble d’alimentation.
