MODE D'EMPLOI THEMA F 23 F23E FAS23E SAUNIER DUVAL
La chaudière qui simplifie la vie
NOTICE d'installation et d'emploi
Utilisateurs, prenez note !
La désignation de votre chaudière est inscrite sur l'instruction collée à l'intérieur du portillon.
Reportez-vous au chapitre "Présentation" page 3, vous y trouvez la description des fonctions de base que vous apportera votre chaudière. Le sommaire "Utilisateur" ci-dessous vous renvoie au chapitre vous concernant directement pour une bonne utilisation de votre chaudière.

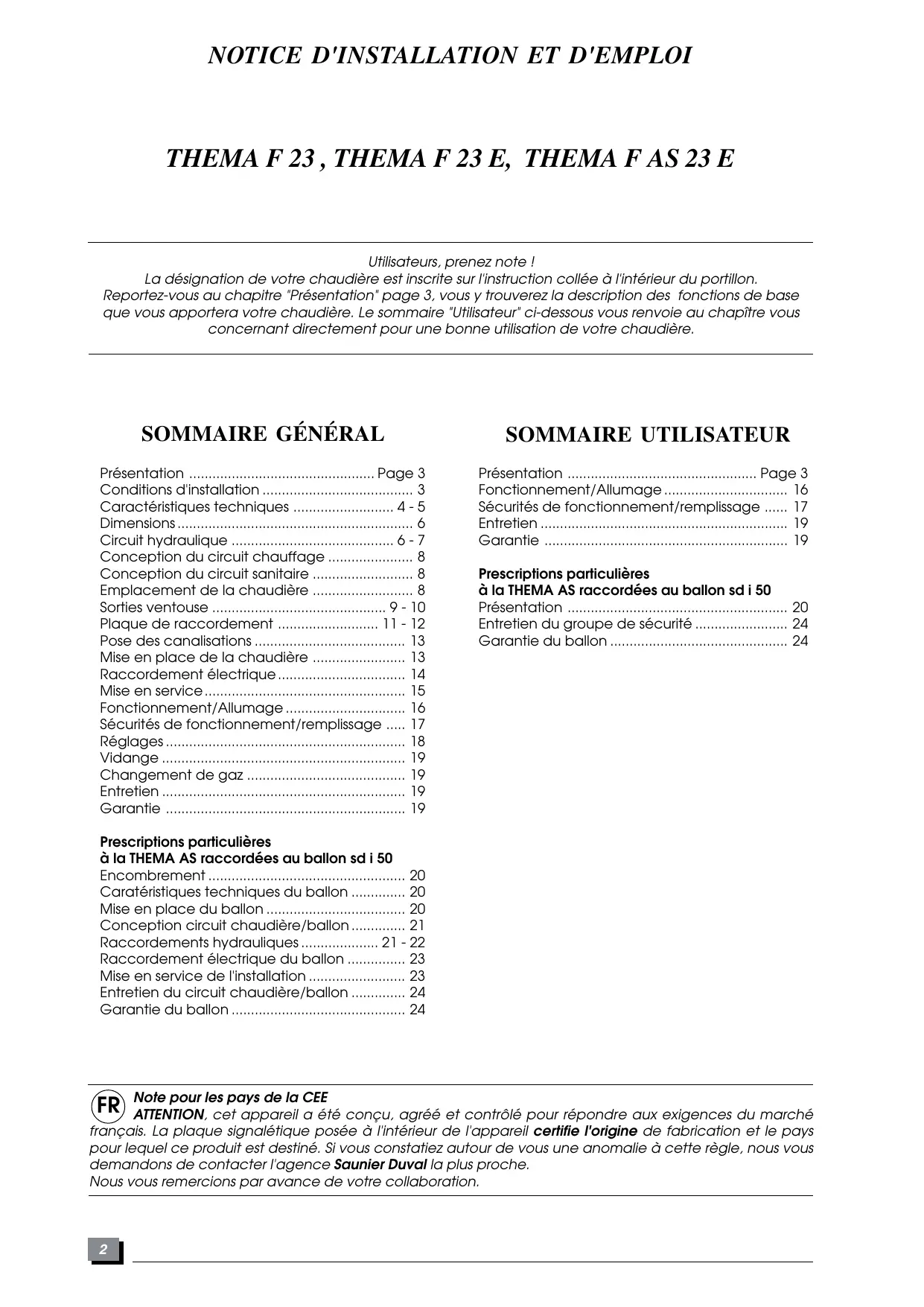

Sommaire général
Présentation Page 3 Conditions d'installation 3 Caractéristiques techniques 4-5 Dimensions 6 Circuit hydraulique 6-7 Conception du circuit chauffage 8 Conception du circuit sanitaire 8 Emplacement de la chaudière 8 Sorties ventouse 9-10 Plaque de raccordement 11-12 Pose des canalisations 13 Mise en place de la chaudière 13 Raccordement électrique 14 Mise en service 15 Fonctionnement/Allumage 16 Sécurités de fonctionnement/remplissage 17 Réglages 18 Vidange 19 Changement de gaz 19 Entretien 19 Garantie 19
Prescriptions particulières
Encombrement 20 Caractéristiques techniques du ballon 20 Mise en place du ballon 20 Conception circuit chaudière/ballon 21 Raccordements hydrauliques 21-22 Raccordement électrique du ballon 23 Mise en service de l'installation 23 Entretien du circuit chaudière/ballon 24 Garantie du ballon 24
Sommaire utilisateur
Présentation Page 3 Fonctionnement/Allumage 16 Sécurités de fonctionnement/remplissage..... 17 Entretien 19 Garantie 19
Prescriptions particulières
Présentation 20 Entretien du groupe de sécurité 24 Garantie du gallon 24
- Les chaudières THEMA F sont de type étanches, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air sont assurées par une ventouse. Ce principe offre de nombreux avantages tels que : - Installation dans des encombrements réduits sans nécessité d'aération du local. - Multiples configurations d'installation en fonction des contraintes des locaux.
THEMA F 23: Chaudières à double service (chauffage + par électronique.
THEMAF23E: Chaudières à double service (chauffage +eau chaude instantanée): puissance variable entre 8,9 kW et 23,3 kW et allumage electronique.
THEMA F AS 23 E : Chaudières chauffage seul pouvant être raccordées à un gallon échangeur pour la production d'eau chaude sanitaire : puissance variable entre 8,9 kW et 23,3 kW et allumage électrique.
Catégie gaz :
Les chaudières THEMA F sont de catégorie gaz II2E+3+ ou II1C2E+ (modèles avec veilleuse), c'est-à-dire :
- II2E+3+: les chaudières fonctionnent soit au gaz naturel (G20/G25) soit au butane (G30) ou au propane (G31).
- II1C2E+ : les chaudières fonctionnent au gaz naturel (G20/G25) ou au gaz de ville (G130).
Homologation
Les chaudières Saunier Duval N° CE 49AT2471 sont conformes aux exigences essentielles de la directive "Appareils à gaz" 90/396/CEE (29/06/1990) et à la directive "Rendement des chaudières" 92/42/CEE.
Accessoires
Différents accessoires sont disponibles tels que plaque de raccordement avec vanne trois voies, vase d'expansion sanitaire...
Pour obtenir des informations détaillées sur ces diverses possibilités, consultez votre revendeur familial.
Bâtiments d'habitation
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
- Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiées situées à l'intérieur des Bâtiments d'habitation et de leurs dépendances.
- Norme DTU P 45-204 - Installations de gaz (anciennement DTU N° 61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne :
- le volume du local
- les surfaces ouvrant sur l'extérieur
- l'évacuation des produits de combustion
- Règlement Sanitaire Départemental. Entre autres : La présence sur l'installation d'une fonction de disconnection de type CB, à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable, est requise par les articles 16.7 et 16.8 du Règlement Sanitaire Départemental-type. Pour les appareils raccordés au réseau électrique
- Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).
Établissements recevant du public
L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
- Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :
Prescriptions générales
Pour tous les appareils :
Articles GZ
Installations aux gaz combustibles et hydrocarbures liquéfiés.
Ensuite, suivant l'usage :
Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.
b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)
Certificat de conformité : par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établir un certificat de conformité approuvé par les ministres chargés de la construction et de la sécurité du gaz.
- de modulo 2 après réalisation d'une installation de gaz neuve,
- de modulo 4 après remplacement d'une chaudière par une nouvelle.
| THENAT 23 | THENAT AS 23E | THENAT AS 23E |
| Puisance utile en chauffage,ajustable de... (kW)a... (kW) | 8,923,3 | 8,923,3 | 8,923,3 |
| Rendement sur P.C.I. (%) | 91,5 | 91,5 | 91,5 |
| Température départ chauffage maxi.(°C) | 90 | 90 | 90 |
| Température départ chauffage mini.(°C) | 38 | 38 | 38 |
| Vase d'expansion circuit chauffage, capacité utile(I) | 5 | 5 | 5 |
| Capacité maxi. de l'installation à 75°C(I) | 120 | 120 | 120 |
| Soupape de sécurité, pression maxi de service(bar) | 3,0 | 3,0 | 3,0 |
| Évacuation des gaz brûléspar tube ventouse (Ø) | 60 | 60 | 60 |
| Entrée air fraispar tube ventouse (Ø) | 100 | 100 | 100 |
| Débit d'air neuf(m3/h) | 60 | 60 | 60 |
| Débit d'évacuation des gaz brûlés(g/s) | 17,5 | 17,5 | 17,5 |
| Température fumée(°C) | 130 | 130 | 130 |
| Valeur des produits de la combustionCO (ppm)CO2 (%)NOx (ppm) | 156,0- | 156,0- | 156,0- |
| Puisance en eau chaude,auto. variable de ... (kW)a... (kW) | 8,923,3 | 8,923,3 | - |
| Température eau chaude maxi.(°C) | 65 | 65 | - |
| Débit seuil de fonctionnement en sanitaire(I/min.) | 3,0 | 3,0 | - |
| Débit spécifique (pour un T de 30°C)(I/min.) | 11 | 11 | - |
| Pression d'alimentation mini(bar) | 0,5 | 0,5 | - |
| Pression d'alimentation maxi(bar) | 10 | 10 | - |
| Tension d'alimentation(V) | 230 | 230 | 230 |
| Intensité(A) | 0,56 | 0,65 | 0,65 |
| Puisance maxi absorbée(W) | 130 | 150 | 150 |
| Protection électrique | IPX0C | IPX4D | IPX4D |
Poussances, rendement et pertes selon NF D 30-002 (sur PCS) - THEMA F 23, THEMA F 23 E, THEMA F AS 23 E: Niveau de performances en chauffage: B 300 (Pa50: émission calorifique totale durant l'arrêt du brûleur = 105 W).
| THEMA F23, 23 E, AS 23 E
Pouissance maximaile | Température chaudière | Température de départ dans les conditions de base | Pm (W)
(puissance utilisée) | Rm
(Rendement utilisée sur P.C.S) | Chaudière dans volume habitable | Chaudière hors volume habitable |
| Pam (W)
(Pertes à l'arrêt) | Ppm (W)
(Pertes par parois) | Pam (W)
(Pertes à l'arrêt) | Ppm (W)
(Pertes par parois) |
| maintenue constante | 81°C et plus | 23017 | 0,815 | 137 | 130 | 160 | 150 | |
| de 66 à 80°C | 23300 | 0,825 | 110 | 104 | 132 | 124 | |
| de 51 à 65°C | 23328 | 0,826 | 72 | 68 | 92 | 87 | |
| jusqu'à 50°C | 23497 | 0,832 | 49 | 46 | 67 | 63 | |
| varie avec les besoin de chauffage | 81°C et plus | 23356 | 0,827 | 60 | 57 | 79 | 75 | |
| de 66 à 80°C | 23497 | 0,832 | 49 | 46 | 67 | 63 | |
| de 51 à 65°C | 23638 | 0,837 | 38 | 35 | 55 | 52 | |
| jusqu'à 50°C | 23780 | 0,842 | 27 | 26 | 44 | 42 | |
| Pauissance minimale | Température chaudière | Température de départ dans les conditions de base | Pm (W) (puissance utile moyenne) | Rm (Rendement utile moyen sur P.C.S) | Chaudière dans volumehabitable | Chaudière hors volumehabitable |
| Pam (W) (Pertes à l'arrêt) | Ppm (W) (Pertes par parois) | Pam (W) (Pertes à l'arrêt) | Ppm (W) (Pertes par parois) |
| maintenue constante | 81°C et plus | 8780 | 0,737 | 137 | 130 | 160 | 150 |
| de 66 à 80°C | 8900 | 0,747 | 110 | 104 | 132 | 124 |
| de 51 à 65°C | 9042 | 0,759 | 72 | 68 | 92 | 87 |
| jusqu'à 50°C | 9162 | 0,769 | 49 | 46 | 67 | 63 |
| varie avec les besoins de chauffage | 81°C et plus | 9102 | 0,764 | 60 | 57 | 79 | 75 |
| de 66 à 80°C | 9162 | 0,769 | 49 | 46 | 67 | 63 |
| de 51 à 65°C | 9221 | 0,774 | 38 | 35 | 55 | 52 |
| jusqu'à 50°C | 9281 | 0,779 | 27 | 26 | 44 | 42 |
| Gaz
(référence 15°C-1013 mbar) |
| THEMA F-23 | THEMA F-23E | THEMA FAS 23E | |
| Gaz Naturel (G 20) | | | | |
| Ø injecteur veilleuse | (mm) | 0,28 | — | — |
| Ø injecteur brûleur | (mm) | 1,20 | 1,20 | 1,20 |
| Ø diaphragme (2E+)* | (mm) | — | 5,2 | 5,2 |
| Pression d'alimentation | (mbar) | 20 | 20 | 20 |
| Pression au brûleur maxi. | (mbar) | 10,4 | 10,5 | 10,5 |
| Pression au brûleur mini. | (mbar) | 1,2 | 1,3 | 1,3 |
| Débit à puissance maxi. | (m3/h) | 2,7 | 2,7 | 2,7 |
| Débit à puissance mini. | (m3/h) | 1,13 | 1,13 | 1,13 |
| Butane (G 30) | THENA F-23 | THENA F-23 E | THENA FAS 23 E |
| Ø injecteur veilleuse | (mm) | 0,18 | — |
| Ø injecteur brûleur | (mm) | 0,73 | 0,73 |
| Ø diaphragme | (mm) | — | 4,2 |
| Pression d'alimentation | (mbar) | 29 | 29 |
| Pression au brûleur maxi. | (mbar) | 23,3 | 23,4 |
| Pression au brûleur mini. | (mbar) | 3,4 | 4 |
| Débit à puissance maxi. | (kg/h) | 2,01 | 2,01 |
| Débit à puissance mini. | (kg/h) | 0,84 | 0,84 |
Gaz Naturel (G 25)
| Ø injecteur veilleuse | (mm) | 0,28 | — | — |
| Ø injecteur brûleur | (mm) | 1,20 | 1,20 | 1,20 |
| Ø diaphragme (2E+)* | (mm) | — | 5,2 | 5,2 |
| Pression d'alimentation | (mbar) | 25 | 25 | 25 |
| Pression au brûleur maxi. | (mbar) | 13,2 | 12,7 | 12,7 |
| Pression au brûleur mini. | (mbar) | 1,5 | 1,3 | 1,3 |
| Débit à puissance maxi. | (m3/h) | 2,87 | 2,87 | 2,87 |
| Débit à puissance mini. | (m3/h) | 1,15 | 1,15 | 1,15 |
Propane (G 31)
| Ø injecteur veilleuse | (mm) | 0,18 | — | — |
| Ø injecteur brûleur | (mm) | 0,73 | 0,73 | 0,73 |
| Ø diaphragme | (mm) | — | 4,2 | 4,2 |
| Pression d'alimentation | (mbar) | 37 | 37 | 37 |
| Pression au brûleur maxi. | (mbar) | 29,8 | 30,4 | 30,4 |
| Pression au brûleur mini. | (mbar) | 4,4 | 4,0 | 4,0 |
| Débit à puissance maxi. | (kg/h) | 1,98 | 1,98 | 1,98 |
| Débit à puissance mini. | (kg/h) | 0,74 | 0,74 | 0,74 |
- uniquement en changement de gaz pour appareils avec veilleuse
Gaz de ville (G 130)
| Ø injecteur veilleuse | (mm) | 0,60 | — | — |
| Ø injecteur brûleur | (mm) | 2,4 | — | — |
| Ø diaphragme | (mm) | — | — | — |
| Pression d'alimentation | (mbar) | 8 | — | — |
| Pression au brûleur maxi. | (mbar) | 2,3 | — | — |
| Pression au brûleur mini. | (mbar) | 0,5 | — | — |
| Débit à puissance maxi. | (kg/h) | 3,89 | — | — |
| Débit à puissance mini. | (kg/h) | 1,63 | — | — |
Courbe débit/pression
Bypass fermé
Ouvert 1/4 tour
Ouvert 1/2 tour
Ouvert 1 tour
Ouvert 2 tours
La chaudière est livrée en trois colis séparés :
- la chaudière, - la plaque de raccordement, - la ventouse
THEMA F 23 et THEMA F 23 E
Poids net: 41 kg
Poids brut: 43 kg
THEMA F AS 23 E
Poids net: 40kg
Poids brut: 42kg
Hab 271a
Circuit hydraulique
1 - Bouton poussoir de mise en marche 2 - Bouton pouvoir d'arrêt 3 - Allumeur 4 - Bouton de réglage de la température chauffage. 5 - Bouton de réglage de la température sanitaire 6 - Manomètre 7 - Clapet anti-refoulement 8 - Vase d'expansion. 9 - Circulateur. 0 - Dégazeur. 11 - Brûleur. 13 - Échangeur. 14 - Mécanisme gaz. 16 - Limiteur de température chauffage et sanitaire 17 - Électrode d'allumage. 18 - Ensemble veilleuse 19 - Sécurité de surchauffe. 21 - Sécurité manque d'eau 22 - Extracteur 23 - Pressostat
A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz
THEMA F 23 Shy 130c
3 - Allumeur
4 - Bouton de réglage de la température chauffage.
5 - Bouton de réglage de la température sanitaire
6 - Manothermometre.
7 - Clapet anti-retour
8 - Vase d'expansion.
9 - Circulateur.
10 - Dégazeur.
11 - Brûleur. 13 - Échangeur. 14 - Mécanisme gaz. 16 - Limiteur de température chauffage et sanitaire. 17 - Électrode d'allumage. 19 - Sécurité de surchauffe. 20 - Électrode de contrôle flamme. 21 - Sécurité manque d'eau. 22 - Extracteur. 23 - Pressostat. 24 - Robinet gaz manuel.
A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz
THEMA F 23 E Shy 131b
THEMA F 23 E Shy 132c
3 - Allumeur 4 - Bouton de réglage de la température chauffage. 6 - Manomètre. 8 - Vase d'expansion. 9 - Circulateur. 0 - Dégazeur. 1 - Brûleur. 3 - Échangeur. 4 - Mécanisme gaz. 6 - Limiteur de température chauffage. 7 - Électrode d'allumage. 9 - Sécurité de surchauffe. 20 - Électrode de contrôle flamme. 21 - Sécurité manque d'eau. 22 - Extracteur 23 - Pressostat 24 - Robinet gaz manuel
A - Retour chauffage C - Départ chauffage E - Arrivée gaz
- Les chaudières THEMA peuvent être intégrées à tous les types d'installation : bi-tube, mono-tube série ou dérivé, plancher chauffant...
- re des phénomènes de corrosion. Dans ce cas, il est recommandé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.
- ir compte de la puissance maximale que peut fournir la chaudière. Il est toutefois recommandé de prévoir un début suffisant pour que l'écart de température entre départ et retour soit inférieur ou égal à 20°C. Le début minimal est de 500 l/h.
- Le trace des tuyauteries sera conçu afin de prendre toutes dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.
- Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorpore à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 120 litres pour une température moyenne du circuit radiateurs de 75°C et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevé.
- Prévoir un robinet de vidange au point le plus bas de l'installation.
- Pour les chaudières chauffage seul, prévoir un dispositif de replissage du circuit chauffage central en conformité avec les prescriptions du Règlement Sanitaire Départemental (emploi d'un disjoncteur).
- Dans le cas d'utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apports et jamais dans le local où est installé le thermostat d'ambiance.
S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'installer la nouvelle chaudière.
Conception du circuit sanitaire
- Le circuit de distribution sera réalisé de préférence en tubes cuivre.
Eviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries à faible section de passage afin de permettre un débit suffisant.
- La chaudière peut fonctionner avec une pression d'alimentation minimale de 0,5 bar mais avec un faible débit. Un meilleur comportement d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.
Emplacement de la chaudiere

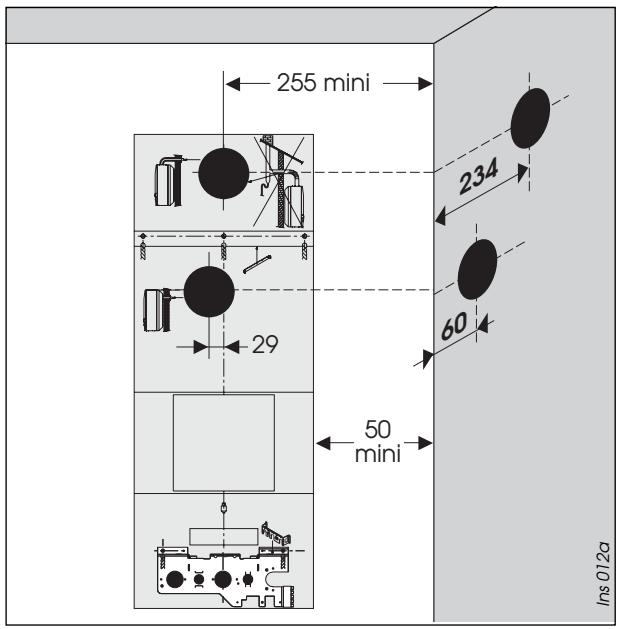

Déterminer la position de la chaudière en ayant soin de réserver une distance latérale minimale d'environ 50 mm de chaque côté de l'appareil afin de préserver l'accessibilité. On évitera également la fixation sur une cloison légère.
L'applique de raccordement sort du gabarit de montage. Elle permet de réaliser tous les raccordements et d'effectuer les essais d'étanchéité sans que la chaudière soit en place. Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose.
La mise en place de l'ensemble doit être effectuée conformément au descriptif dessiné sur le gabarit. Si la chaudière n'est pas mise en place immédiatement, protéger les différents raccords afin que platre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.
Différentes configurations de sortie ventouse sont réalisables sur vos chaudières Saunier Duval. En voici quelques exemples. N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés.
SYSTÈME VENTOUSE CONCENTRIQUE HORIZONTALE Ø 60 et Ø 100 mm (installation de type C12)
Perte de charge maximale : 60 Pa.

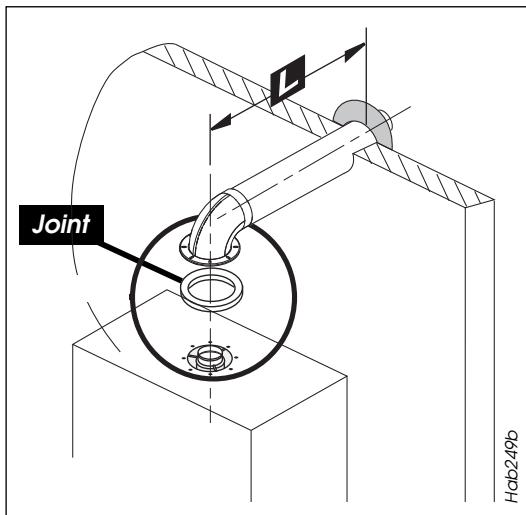

Cette valeur maximale est atteinte avec une longueur de ventouse (L) de 3 mètres et un coude. Toutes les fois qu'un coude supplémentaire est nécessaire (ou 2 à ), la longueur (L) doit être réduite d'un mètre.

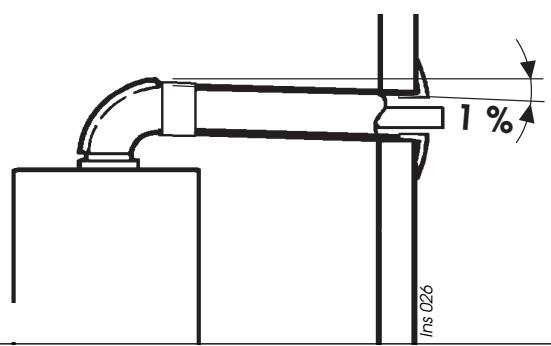

Les tuyaux de ventouse doivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations.
Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse
A-Sous une fenêtre 600 B-Sous une bouche d'aération 600 C-Sous une gouttière 300 D-Sous un balcon 300 E-D'une fenêtre adjacente 400 F - D'une fenêtre d'aération adjacente...... 600
G-De tubes d'évacuation verticaux ou horizontaux aux 600 H-D'un angle de l'édifice 300 I - D'une entrée de l'édifice 1000 L - Du sol ou d'un autre étage 1800 M- Entre deux terminaux verticaux 1500 N - Entre deux terminaux horizontaux 600
Ven 060b
SYSTEME VENTOUSE VERTICAL
80 et 125 mm (installation de type C32)
Perte de charge maximale : 60 Pa.
Cette valeur maximale est atteinte avec une longueur de ventouse L de 7,5 m et l'adaptateur.
Hab 249b
Recommandations normatives :
Installations de type C12 et C32 : les orifices des terminaux en conduits séparés doivent déboucher dans un même carreau de 50 cm de côté.

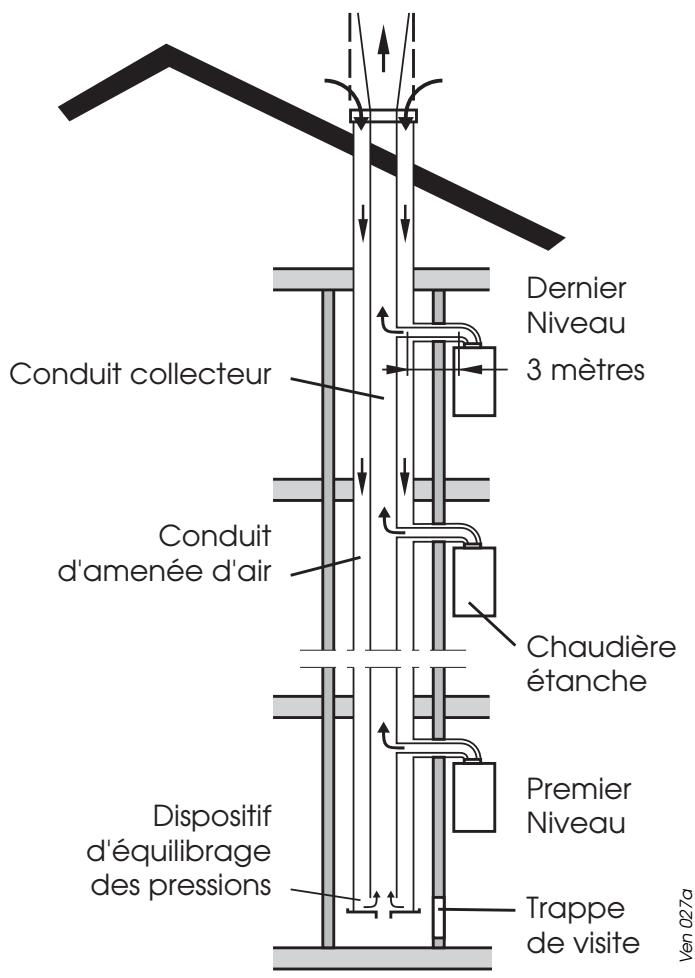

Conduit collectif pour chaudières etanches (installation de type C42)
Perte de charge maximale : 60 Pa.
Cette valeur maximale est atteinte avec une longueur horizontale de 3 mètres. Tout coude supplémentaire réduit cette longueur de 1 m.
Les liaisons au conduit seront réalisées à l'aide du kit 85676. Consulter votre revendeur qui vous renseignera sur les différentes possibilités de raccordement aux conduits collectifs.

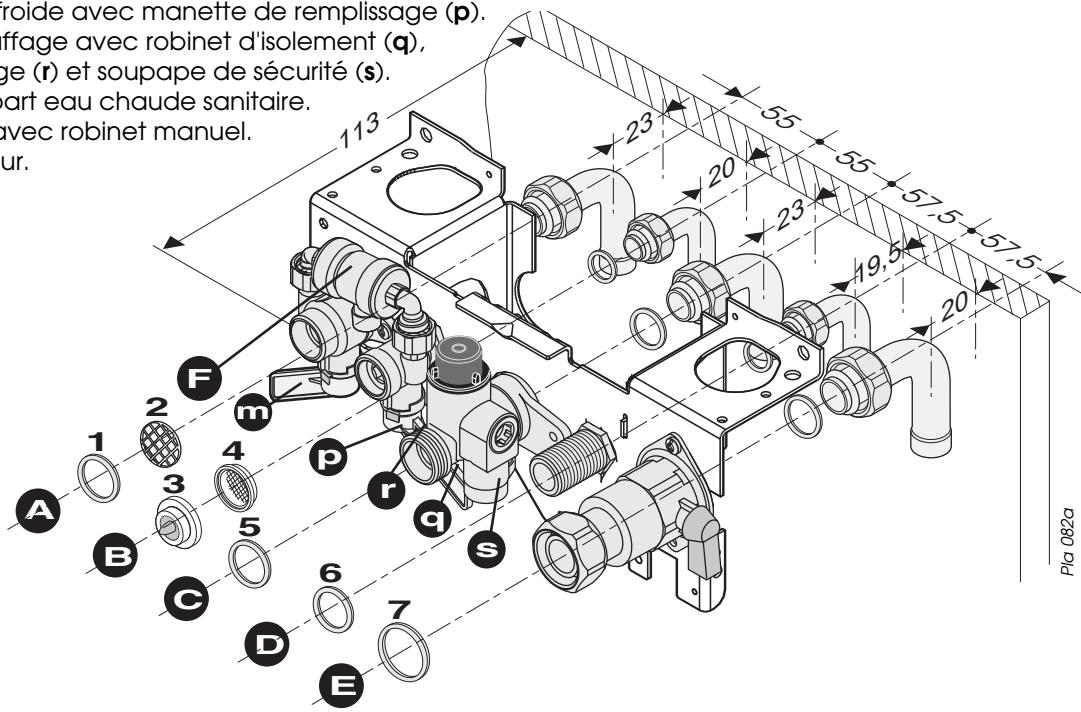

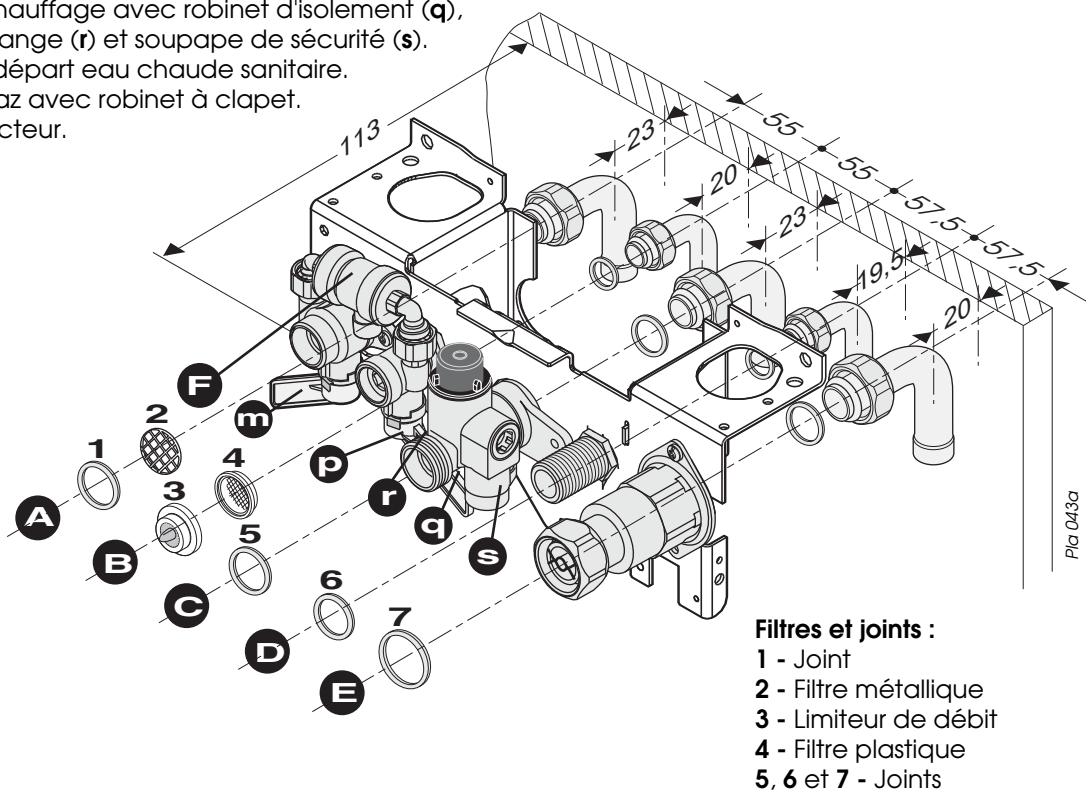

Plaque de raccordement avec replissage et disjoncteur THEMA f 23
La plaque de raccordement pour les THEMAF 23 est équipée de gauche à droite, de :
A - retour chauffage avec manette de replissage (m). B - arrivée eau froide avec manette de replissage (p). C - départ chauffage avec robinet d'isolement (q), vis de vidange (r) et soupape de sécurité (s). D - raccord département eau chaude sanitaire. E - arrivée gaz avec robinet à clapet. F - disconnecteur.
Plaque de raccordement avec replissage et disjoncteur THEMA f 23 e
La plaque de raccordement pour les THEMAF 23 E est équipée de gauche à droite, de :
A - retour chauffage avec manette de replissage (m). B - arrivée eau froide avec manette de replissage (p). C - départ chauffage avec robinet d'isolement (q), vis de vidange (r) et soupape de sécurité (s). D - raccord départ eau chaude sanitaire. E - arrivée gaz avec robinet manuel. F - disjoncteur.
La plaque de raccordement pour les THEMAF AS 23 est équipée de gauche à droite, de :
A - retour chauffage avec vis d'isolement (m) et vanne trois voies (v).
C - départ chauffage avec robinet d'isolement (q), vis de vidange (r) et soupape de sécurité (s).
E - arrivée gaz avec robinet à clapet.
Important : le dispositif de mise en eau doit être réalisé par l'installateur. De plus, il est obligatoire de monter un disjoncteur sur le dispositif de replissage.
Plaque de raccordement sans vanne trois voies : pour chauffage seul
Filtres et joints :
1 - Joint 2 - Filtre métallique 3 et 4 - Joints
Plaque de raccordement avec vanne trois voies : pour chauffage et eau chaude par ballon échangeur
POSE des canalisations
Raccorder les canalisations sur la plaque support en respectant l'ordre des arrivées et des départs.
Important : n'utiliser que les joints d'origine fournis avec l'appareil. Ne pas braser les raccords montés en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.
mamelon maje 20 x 27 (3/4" gaz) avec douille coudeée à souder pour tube cuivre 18 x 20.
Raccordements "sanitaires"
mamelon male 15 × 21 (1/2" gaz) avec douille coudeée à souder pour tube cuivre 14 × 16.
Raccordements "gaz"
mamelon maje 20 × 27 (3/4" gaz) avec douille coudeée à souder pour tube cuivre 16 × 18.
Dans le cas où des canalisations doivent passer vers le haut derrière la chaudière, respecter l'emplacement qu'il faut réserver au mur pour le vase d'expansion.
Le circuit d'évacuation de la soupape de sécurité devra compter un dispositif qui rende visible l'écoulment de l'eau. Ce dispositif (par exemple, un entonnoir à l'air libre) doit être placé aussi avant que possible de la chaudière.
Pose de la chaudière
Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être présentes. Ces corps étrangers seraient susceptibles d'être entraînés dans la chaudière, ce qui en perturberait le fonctionnement.
NB : un produit solvant risque d'endommager le circuit.

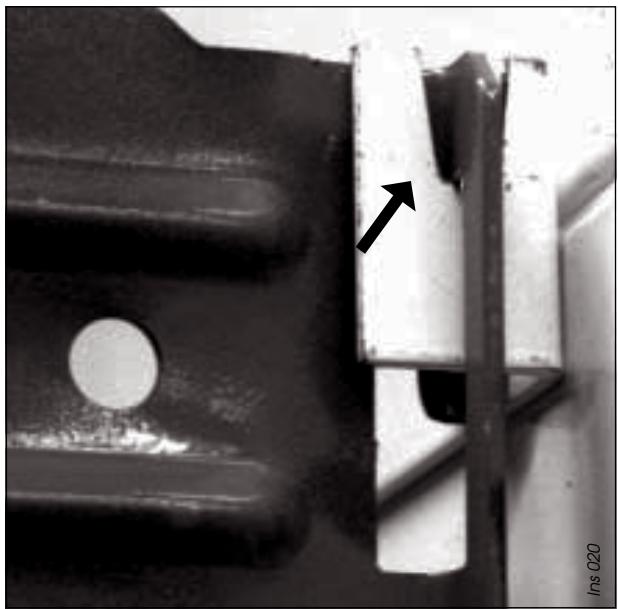

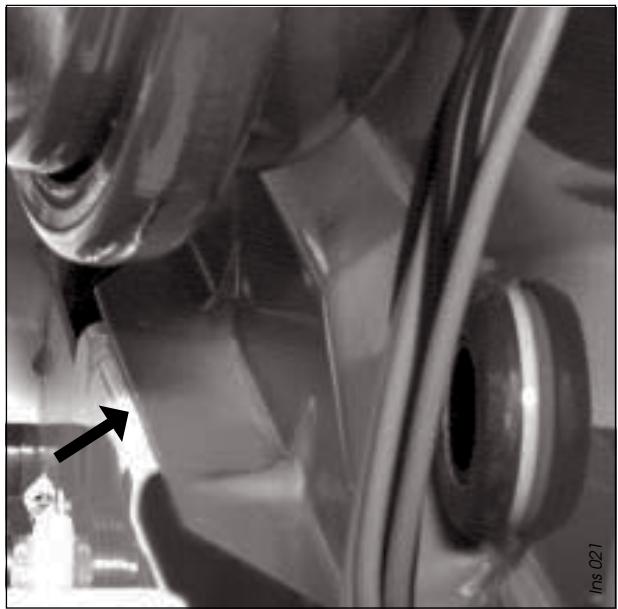

- Engager les pâttes supérieures de la chaudière sur la barrette de retenue.
- Laisser descendre la chaudière et la faire reposer sur la plaque support.
- Mettre en place le filtré et les joints en respectant l'ordre précisé sur les figures pages 11 et 12. Visser les différents raccords entre la chaudière et la plaque de raccordement.
Branchement de l'alimentation électrique

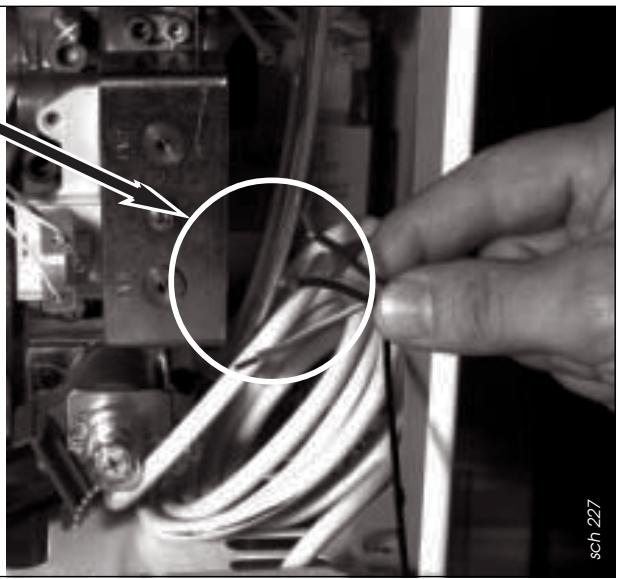

- Raccorder le câble d'alimentation de la chaudière au réseau 230 V monophasé + terre.
Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur à action bipolaire ayant une ouverture de contact d'au moins 3 mm.
Important : Veillez à respecter le raccordement phase et neutre sur la chaudière.
Attention : le cordon d'alimentation intégré à la chaudière est spécifique. Si vous souhaitez le remplacer, le commander uniquement à un ServiceAprès Vente agréé Saunier Duval Eau ChaudeChauffage sous la référence 57037 pour les chaudières avec veilleuse ou la référence 57251 pour les modèles de type E.
Raccordement du thermostat d'ambiance
- Connecter les fils du thermostat 24 V et de la résistance anticipatrice sur les trois bornes du bornier (E) comme illustré sur la figure ci-dessous. S'il n'est pas prévu de thermostat d'ambiance sur l'installation, faire le pont sur les deux bornes supérieures du bornier.
Important: le connecteur est destiné au raccordement d'un thermostat 24 V. En aucun, il ne doit recevoir d'alimentation du réseau 230 V.
Laisser le pontet dans le cas où l'installation ne compte pas de thermostat d'ambiance.
Thermostat d'ambiance 24 V
Raccorder le thermostat d'ambiance 24 V sur le bornier comme représenté ci-contre
Alimentation gaz
- Ouvrir le robinet du compteur.
- Vérifier l'étanchéité du raccordement gaz.
- S'assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l'installation sont en service.
Remplissage des circuits :
Ouvrir la vanne d'isolation départ (la fente de la vis est placée dans le sens de l'écoulement),
Alimentation électrique
- S'assurer que la chaudière est bien alimentée sous 230 V.
Ouvrir le bouchon de purgeur situé sur la pompe et les purgeurs de l'installation
La plaque de raccordement est livrée dans cette position avec les deux clips tirés

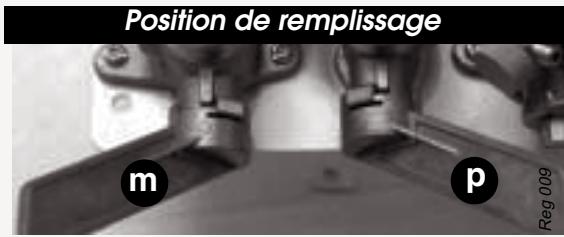

POSITION DE REMPLISSAGE

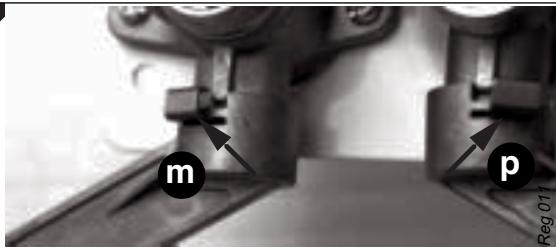

Placer les manettes (m) et (p) en position de remplissage puis pousser les deux clips qui serviront de butée pour l'utilisateur,

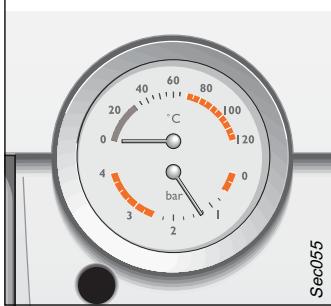

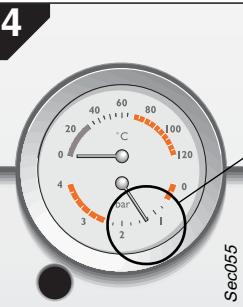

Lorsque l'aiguille du manomètre se situe entre 1 et 2 bars, placer les manettes (m) et (p) comme représenté ci-contre.

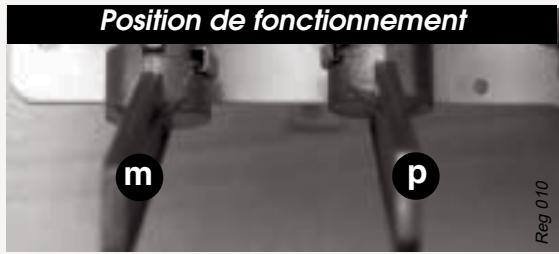

POSITION DE FONCTIONNEMENT DE LA CHAUDIÈRE
Note: Si la plaque de raccordement n'est pas équipée d'un dispositif de replissage avec disconnecteur Saunier Duval Eau Chaude Chauffage, utiliser le robinet prévu sur l'installation.
Purger chaque radiateur jusqu'à écoulement normal de l'eau. Refermer les purgeurs.
Laisser le bouton du purgeur de pompe ouvert :
Ouvrez les différents robinets d'eau chaude pour purger l'installation
S'assurer que l'aiguille manomètre se situe entre 1 et 2 bars, sinon rendre le remplissage.
THEMA F 23
THEMA F 23 E
THEMA F 23 E
S'assurer que :
- la chaudière est alimentée électriquement
- le robinet gaz est ouvert
Puis suivre les instructions données ci-dessus.
THEMA F 23 e et THEMA f AS 23 e
Positionner les électrodes sur I
THEMA f 23
1 - Appuyer et maintenir enfoncé
2 - Attendre 20 secondes
3 - Relâcher : la veilleuse doit rester allumée, sinon recommencer l'opération.
Sélection mode été/hiver
Été eau chaude sanitaire seule
Hiver (chauffage + eau chaude)
Si vous chaudiere THEMA AS est couplée avec un ballon échangeur, vous pouvez choisir le mode de fonctionnement à l'aide de l'interrupteur:
Hiver
Mode chauffage seul
Été
Mode eau chaude sanitaire seul
Hiver
Mode chauffage et eau chaude sanitaire
Régulation de la température de l'eau chaude
Ouvrir un robinet d'eau chaude. Tourner le bouton de réglage afin d'obtenir la température d'eau désirée suivant le début de piscage. Hab 257
Régulation de la température du chauffage
Tourner le bouton de réglage afin d'obtenir une température d'eau adaptée aux besoins et régler le thermostat d'ambiance à la température souhaitée.
Signalisation de défauts sur
les THEMA F 23 E et AS 23 E
1 Témoin de mise sous tension et clignote lorsque l'installation manque d'eau. Témoin de mise sécurité après détention d'une anomalie sur le circuit air 3 Témoin de défaut nécessitant l'intervention d'un S. A. V
Protection contre le gel
Pour une absence de quelques jours, positionner le bouton sur : afin de préserver l'installation du gel. En cas d'absence prolongée, se reporter au chapitre "Vidange" page 19.
Sécurité sur le début d'air
Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière et le voyant s'allume. Dans ce cas, prévenir votre service après-vente/agréé le plus proche.
En cas de coupure de gaz
Modèles THEMA F 23 : Le dispositif de sécurité provoque automatiquement la disjonction de la chaudière. Lorsque l'alimentation en gaz est rétablie, remettre en service la chaudière en représentant les instructions d'allumage page 16.
Modèles THEMA versions E: La chaudière se met en sécurité puis tente trois remises en route automatique. En cas d'échec, la chaudière se maintient en sécurité et le voyant s'allume. Dans ce cas, prévenez votre installateur ou le service après-vente agréé le plus proche.
En cas de coupure de courant
La chaudière cesse de fonctionner.
Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service.
Sécurité de surchauffe
Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), appeler votre service après-vente agréé le plus proche.
Sécurité à l'allumage
Le temps de sécurité à l'allumage (TSA max) est de 10 secondes.
Présence d'air dans les canalisations :
- Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir :
- de fuites légères sur l'installation et dont il faudrait rechercher l'origine;
- d'une corrosion du circuit de chauffage auquel il faudrait remédier par un traitement approprié de l'eau du circuit.
Important : Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourrait apparaitre.
Remplissage de l'installation
Si la pression rue au manomètre est inférieure à 1 bar, ou si le voyant clignote, replir l'installation comme suit :
- Mettre les manettes (m) et (p) en position de remplissage comme représenté sur la figure ci-dessous.
- Lorsque la pression se situe entre 1 et 2 bars, remettre (m) et (p) en position de fonctionnement.
Adaptation de la puissance chauffage

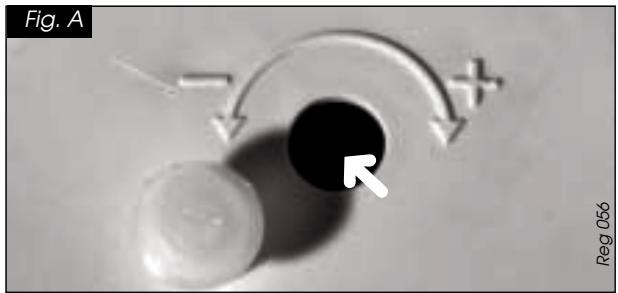

La puissance maximale de la chaudière en mode chauffage peut être régée à toute valeur comprise entre les puissances indiquées page 4. Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé. Ce réglage s'effectue à l'aide d'un tournevis en agissant sur le potentiomètre (fig. A) situé sur la face intérieure du tableau de commande.
Nota : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.
Réglage du début du circuit chauffage
Il est nécessaire d'adapter ce début en fonction du calcul de l'installation.

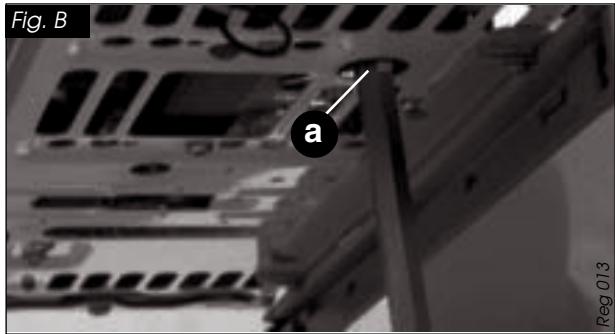

La chaudière est livrée avec la vis A fig. B du bipasse intégré ouvert de 1/2 tour ; en fonction des besoins, effectuer la rotation de cette vis (ex. : visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l'installation selon la courbe débit/pression (page 5).
Choix au niveau de la carte :

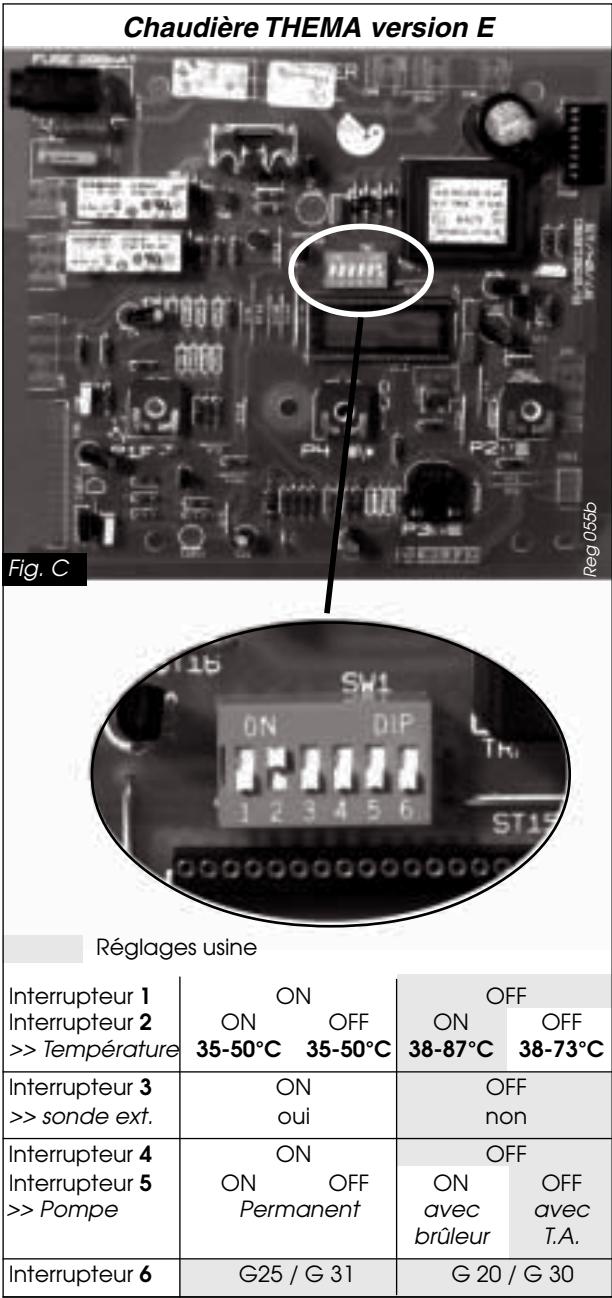

Chaudières THEMA version E: Le switch désigné SW1 place sur la carte électronique (fig. C) détermine par l'intermédiaire de 6 interrupteurs, différents paramètres de fonctionnement de la chaudière.

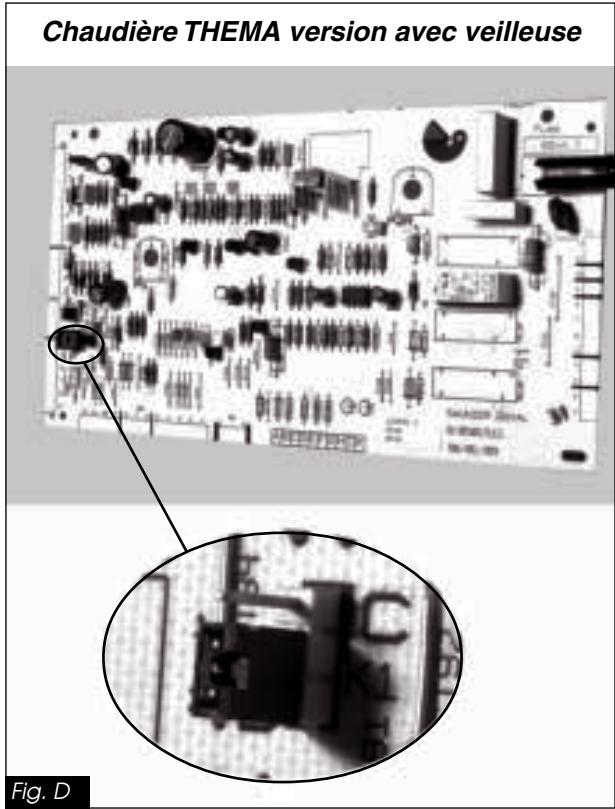

Chaudières THEMA version veilleuse : Le pontet placé sur la carte (fig. D) permet de déterminer le fonctionnement de pompe.
Position D (configuration usine) : la pompe tourne lorsque le T. A. est en demande chauffage.
Position C: La pompe fonctionne en permanence.
Vidange
Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation.
Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.
Vidange du circuit de chauffage
- Ouvrir le robinet de vidange prévu au point bas de l'installation.
- Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou la vis de vidange (r) de la chaudière.
Vidange du circuit sanitaire
Fermer le robinet du compteur d'eau. - Ouvrir un ou plusieurs robinets.
Vidange de la chaudière seule

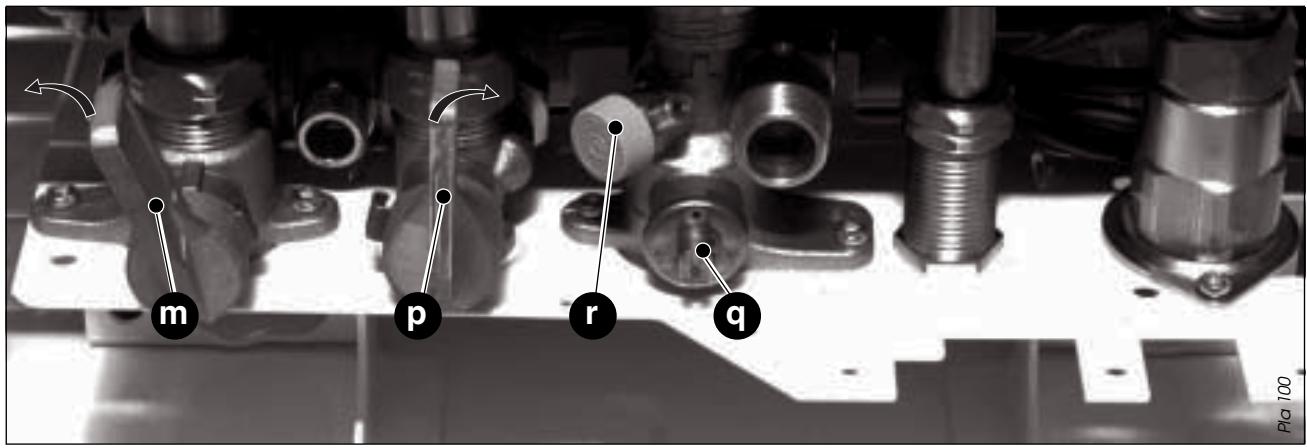

- Fermer le robinet d'isolement (q) (la fente de la vis doit être alors perpendiculaire au sens d'écoulement) et la manette (m) jusqu'en butée vers la gauche.

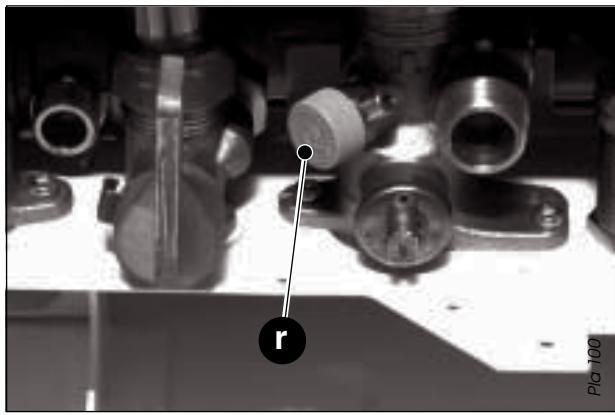

- Ouvrir la vis de vidange (r) située sur le départ chauffage.
- Ouvrir un ou plusieurs robinets de vidage d'eau chaude puis tourner la manette (p) jusqu'en butée vers la droite.
Changement de gaz
En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière ; ceci sera réalisé à l'aide d'une pochette dite "Changement de gaz" composée d'une rampe équi
pièce d'injecteurs brûleurs, de l'injecteur veilleuse et d'un mécanisme gaz réglé en usine. Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectués que par un professionnel qualifié.
Entretien
Aux termes des arrêtés sanitaires départementaux, l'entretien des appareils de chauffage est obligatoire. Cet entretien doit obligatoirement être assuré par une entreprise spécialisée. Il consiste, au minimum, en une visite systématique annuelle au cours de laquelle le spécialiste contrôle plus spécialement les organes de sécurité, les dispositifs d'asservissement ainsi que la bouche d'extraction.
Cet entretien périodique lié à l'utilisation de la chaudière ne saurait être confondu avec la garantie due par le constructeur et couvrant la défaillance éventuelle d'un composant. Il ne libère pas l'utilisateur des travaux de ramonage ou autre entretien afférent à l'installation proprement dite.
Garantie
Pour que la garantie de la chaudière soit effective, appeler dès la fin des travaux d'installation la station technique agréée Saunier Duval Eau Chaude Chauffage la plus proche.
Celle-ci effectuera gratuitement les contrôles et réglages de l'appareil, la carte de garantie étant adressée directement par nos soins à l'utilisateur.
Le sd i 50 est composé d'une cuve et d'un ballon échangeur en cuivre. La capacité du ballon est de 42 litres. Il a été étudié et adapté pour fonctionner avec les chaudières AS de la gamme Saunier Duval Eau Chaude Chauffage.
Pour former un ensemble homogène, le sd i 50 peut être posé contre la chaudière, à droite ou à gauche. Dans ce cas, vous pouvez vous procurer une pochette de raccordement rapide chez votre fournisseur habituel. Le sd i 50 peut également être installé à distance de la chaudière.
Dans tous les cas, utiliser la plaque de raccordement qui comprend une vanne trois voies et un jeu de douille disponibles chez votre revendeur.
SD i 50 : Poids cuve vide : 25 kg Poids cuve pleine : 67 kg
Characteristiques techniques du sd i 50
Les caractéristiques ci-contre correspondant au ballon sd i 50 développé par Saunier Duval Eau Chaude Chauffage pour une efficacité maximale du couple gallon/chaudière.
Cependant, d'autres ballons de force capacité sont compatibles avec la THEMA AS. Les caractéristiques de ceux-ci peuvent vous être communiquées par Saunier Duval Eau Chaude Chauffage France.
| Capacité en eau | 42 l |
| Température | réglable entre 20 °C et 70 °C | |
| Débit spécifique | 13,5 l/min. |
| Ø de raccordement | 3/4 " |
| Ø des tubulures de liaison entre chaudière et gallon | 16 x 18 mm |
| Pression maxi. d'alimentation (selon NFD 36401) | 5,25 bar |
| Pression maxi. de service | 7 bar |
| Temps de chauffe (de 10 °C à 60 °C) | 8 min. |
| Alimentation électrique | 24 V |
| Poids net | 25 kg |
Positionnement et pose du ballon SD I 50

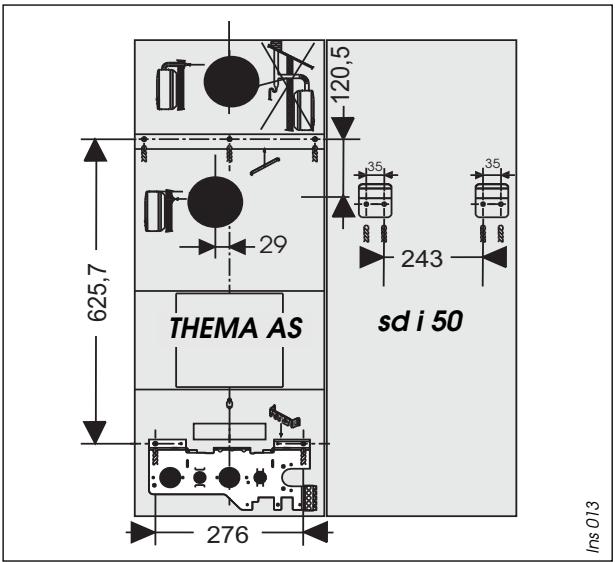

- Le gabarit fourni avec la plaque de raccordement vous permettra de positionner le ballon sd i 50 soit à droite, soit à gauche de votre chaudière.
- Accrocher le ballon sur la barrette fixée au mur. Les vis et les chevilles devront être adaptées au mur de soutien.
Important : le gallon sd i 50 peut être placé à distance et également en dessous de la chaudière en conservant une distance minimale de 200 mm entre le dessous du cache vanne et le dessus du gallon.
Conception du circuit chaudière/ballon
Le circuit de distribution sera réalisé de préférence en tubes cuivre de 0 18 x 20 qu'elle que soit la longueur ballon/chaudière. L'utilisation de tous métaux autres que le cuivre implique la mise en place d'une protection adaptée contre les couples galvaniques
Eviter au maximum les pertes de charge : limiter le nombre de coudes. Dans le cas d'installation de vannes d'isolement, n'utiliser que des robinetteries à faibles pertes de charge.
Important: le piquage vers le ballon doit impérativement être réalisé avant le premier radiateur ou collecteur.
Dans le cas où le gallon réservoir et la chaudière doivent être installés à distance, les canalisations seront protégées par un calorifugeage efficace afin d'éviter les déperditions inutiles.

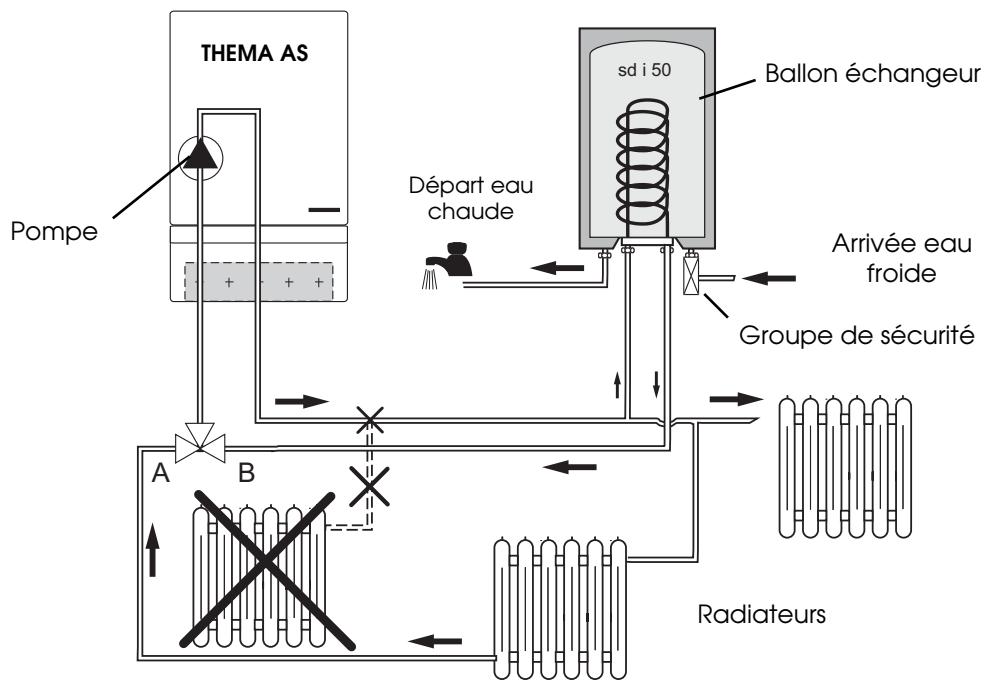

Recommandation pour le montage du groupe de sécurité
- L'installation du groupe de sécurité doit respecter les principales suivantes :
- le sens : entrée et sortie d'eau suivant les repères;
- la position : orifice de vidange orienté verticalement vers le bas;
- Monter le groupe de sécurité sur l'entrée eau froide du ballon.
- Le groupe de sécurité sera raccordé à une tuyauterie d'évacuation des eaux usées équipée d'un siphon.
Bal 016

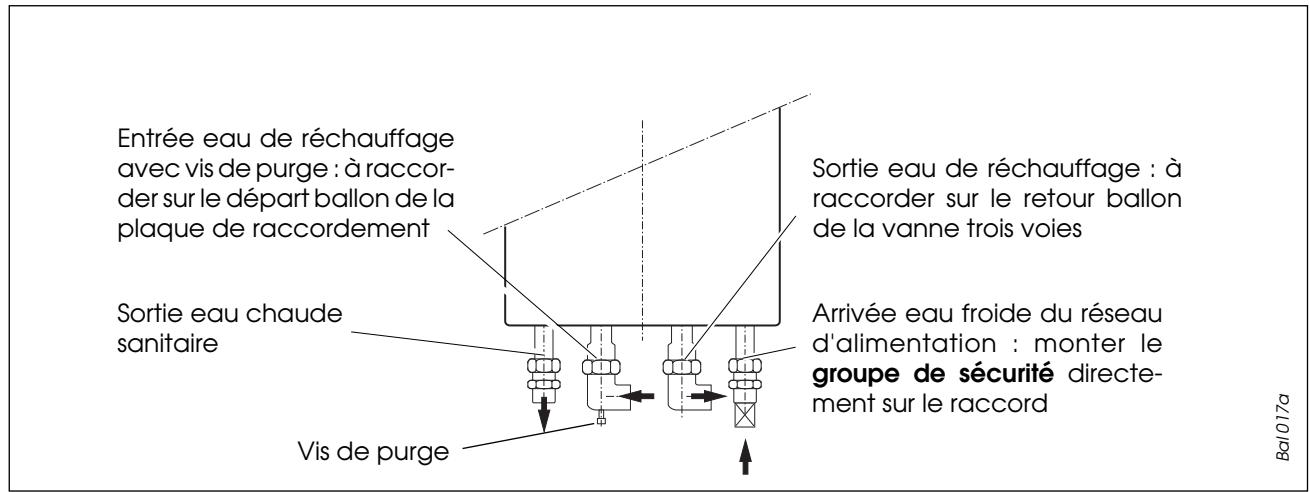

Raccordements hydrauliques

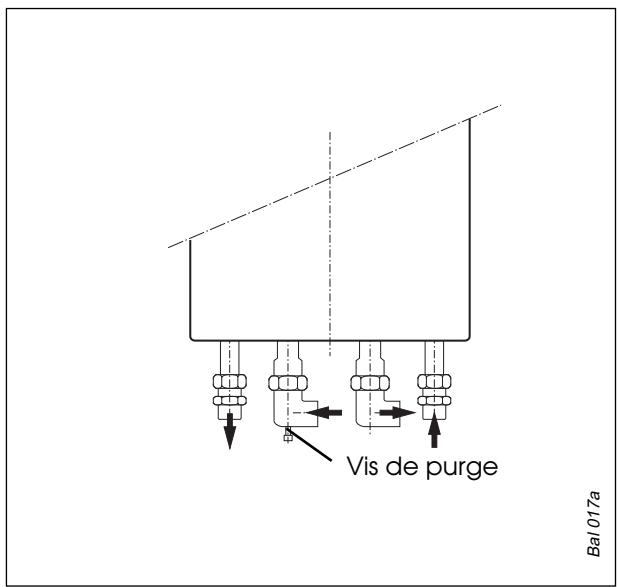

Effectuer les raccordements sous le gallon selon les repères représentés sur la figure.
La vanne trois voies remplace la douille coude du retour chauffage à l'installation d'un gallon échangeur.
Le raccordement du gallon sdi 50 sera facilité par un kit des flexibles. Ce kit vous sera fourni par votre fournisseur habitual. Selon la position du gallon (à droite ou à gauche), il convient d'orienter la vanne trois voies comme représenté sur les illustrations
1/ Raccordement des flexibles sur un ballon sd i 50 placé à droite de la chaudière : Le repère B de la vanne doit être orienté vers la droite. Le départ gallon de la tubulure t est orienté vers la droite.
Le cache vanne se visse sous les panneaux d'habillage de la chaudière THEMA et du ballon sd i 50. L'ajour prévu sur les côtés du cache vanne sera utilisé pour le passage des flexibles ou sera fermé à l'aide d'une des trappes fournies.
tions ci-dessous afin d'utiliser au moins la longueur des flexibles.
Important: le boîtier de la vanne ⑤ est réversible. Quelle que soit la configuration, il convient d'orienter le levier de commande vers le bas.
Raccordements de la vanne trois voies :
mamelon maje 20 × 27 (3/4" gaz) avec douille coudeée à souder pour tube cuivre 18 × 20.
2/Raccordement des flexibles sur un ballon sd i 50 place à gauche de la chaudière : Le repère B de la vanne ±b doit être orienté vers la gauche. Le départ gallon de la tubulure ±b est orienté vers la gauche.
3/Raccordement d'un ballon autre que le sd i 50:

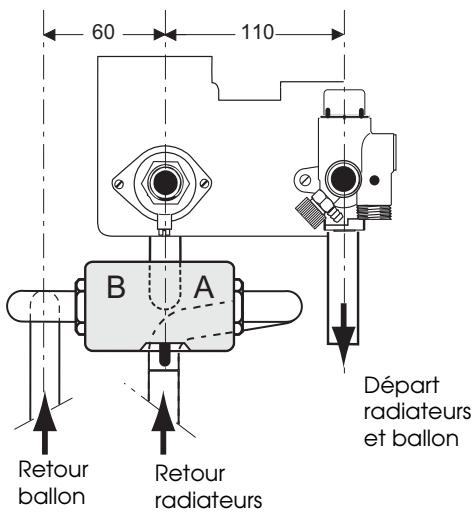

Dans tous les cas, le repère B de la vanne V doit être orienté vers la gauche.
Pour permettre le fonctionnement d'un ballon échangeur :

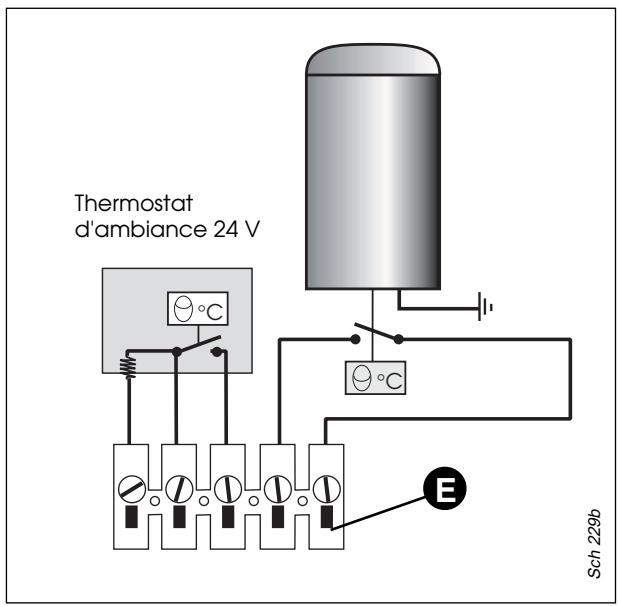

- brancher les fils du thermostat ballon sur le bornier (E) comme représenté sur la figure.
- raccorder le connecteur libre du faisceau sur la vanne trois voies.
Remplissage des circuits
- Fermer le robinet de vidange (b) du groupe de sécurité (1).
- Ouvrir le robinet d'arrivée eau froide (a).
- Purger en ouvrant tous les robinets eau chaude sanitaire de l'installation.
- Procéder au remplissage de la chaudière en suivant les instructions fournies au chapitre "Mise en service" page 15.
- Purger le ballon échangeur en ouvrant la vis de purge située sur le raccord départ du ballon.
- Après avoir purgé, s'assurer au manomètre que la pression du circuit se situe entre 1 et 2 bars.
Note: la position "milieu" du levier de commande de la vanne trois voies ne doit pas être utilisée pour le remplissage.
Allumage
- Suivre les indications concernant l'allumage et le fonctionnement de la chaudière.

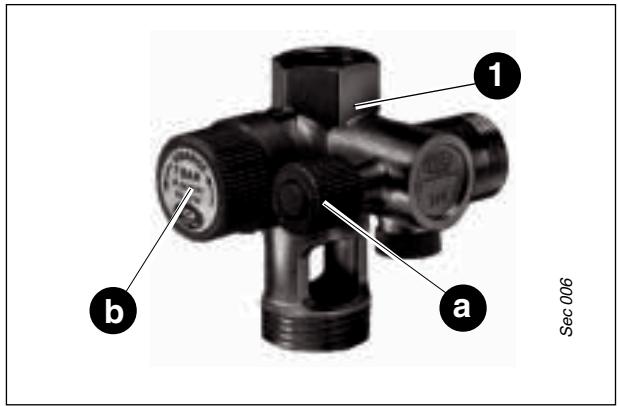

Contrôle du groupe sécurité
Il est nécessaire de s'assurer périodiquement (au moins une fois par mois) du bon fonctionnement du groupe de sécurité (1) en ouvrant le robinet (b) quelques secondes : de l'eau doit s'évacuer sous pression.
Vidange du circuit d'eau chaude sanitaire

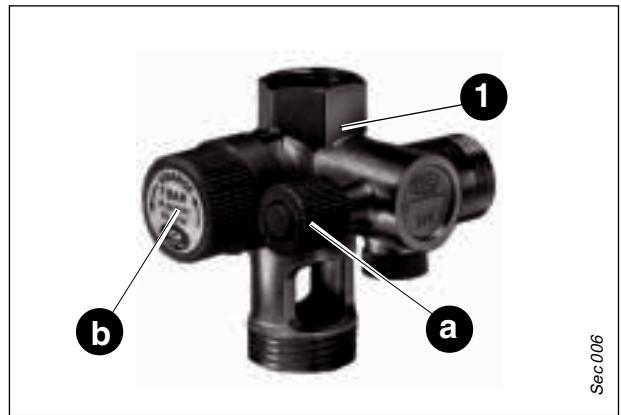

- Fermer l'eau du réseau arrivant au groupe en tournant le robinet (a) dans le sens du signe (-).
- Ouvrir le robinet de vidange (b) en tournant dans le sens des flèches et le maintenir en position ouverte.
- Ouvrir un robinet d'eau chaude sanitaire pour permettre l'entrée d'air.
Vidange de l'installation
- Mettre le levier de commande de la vanne trois voies en position "milieu".
- Ouvrir le robinet de vidange prévu au point bas de l'installation.
- Faire une prise d'air en ouvrant, par exemple, un purgeur de l'installation ou la vis de vidange (r) de la chaudière.
- Purger le gallon échangeur en ouvrant la vis de purge située sur le raccord duallon.
Important: Le nettoyage périodique de la carrosserie du gallon pourra se faire à l'aide d'un chiffon mouillé à l'eau savonneuse. N'utilise pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une ALTERATION du revêtement de la carrosserie.
Garantie du BALDON
Pour que la garantie du gallon soit effective, appeler dès la fin des travaux d'installation Celle-ci effectuera gratuitement les contrôles et réglages du gallon.
En cas d'anomalie de fonctionnement, appeler
Ne sont pas couverts par la garantie toutes déteriorations ou dysfonctionnements causés par :
- Une utilisation autre que celles préconisées dans cette notice.
- Une non-protection contre les couples galvaniques.
- Une eau sanitaire au pH faible.
- Défauts d'entretien.
Toujours soucieuse d'améliorer la qualité de ses appareils, la Société Saunier Duval Eau chaude Chauffage se réserve le droit de modifier ceux-ci sans préavis. Les renseignements techniques portés sur nos documents sont disponibles à titre indicatif et non d'engagement.
