MODE D'EMPLOI ISOTWIN CONDENS F25 SAUNIER DUVAL
Chaudière à condensation + eau chaude
F 25 A
1 Guide d'instructions
1.1 Documentation produit 3
1.2 Documents associés 3
1.3 Explication des symboles 3
2 Description de l'appareil
2.1 Dispositifs de sécurité 3 2.2 Plaque signalétique 4 2.3 Classe de gaz 4 2.4 Réglementation et dispositions législatives 4 2.5 Schéma hydraulique 5
3 Consignes de sécurité et réglementations
3.1 Consignes de sécurité 7 3.2 Réglements 7
4 Recyclage
4.1 Appareil 8
4.2 Emballage 8
5 Emplacement de l'appareil
5.1 Emplacement 9
6 Installation de l'appareil
6.1 Liste du matériel livré 10 6.2 Recommandations avant installation 10 6.3 Dimensions de l'appareil 11 6.4 Montage 11
7 Connexion hydraulique
7.1 Raccordement gaz et eau 12 7.2 Raccordement du récupérateur de condensats 13
8 Évacuation des gaz de combustion
8.1 Réglementation 14 8.2 Description de la configuration d'évacuation des gaz de combustion 16
9 Connexion électrique
9.1 Accès au tableau principal 19 9.2 Carte principale 20 9.3 Accessoires externes 20 9.4 Schéma électrique modèle pneumatique (type A) 21
10 Mise en service
10.1 Première mise en fonctionnement 22 10.2 Remplissage de l'installation de chauffage 22 10.3 Remplissage du circuit d'eau chaude sanitaire 22 10.4 Remise en pression du système 22 10.5 Débits de gaz 23 10.6 Test du système de chauffage 23 10.7 Test du système d'eau chaude sanitaire 23 10.8 Finalisation 23
11 Réglages spécifiques
11.1 Réglage du circuit de chauffage 24 11.2 Réglages techniques de la chaudière et liste des paramètres 24 11.3 Mesure du CO2 27 11.4 Nouvelle vérification et remise en fonctionnement 27
13 Dépannage
13.1 Diagnostic de pannes 29 13.2 Historique des codes définis 29 13.3 Codes defaults 30
14 Changement de gaz
14.1 Réglages 31 14.2 Redémarrage et nouvelle vérification avant mise en fonctionnement 32
15 Vidange
15.1 Circuit de chauffage 32 15.2 Circuit d'eau chaude sanitaire 32
16 Maintenance
16.1 Maintenance annuelle 33 16.2 Dépose de la façade avant 33 16.3 Démontage du silencieux 34 16.4 Vase d'expansion chauffage 34 16.5 Démontage vase d'expansion sanitaire 34 16.6 Démontage filtre à particules 35 16.7 Bloc hydraulique 36 16.8 Bloc de combustion modèle pneumatique (type A) 38 16.9 Remplacement du câble d'alimentation 39
1.1 Documentation produit
Le manuel fait partie intégrante de l'appareil et doit être remis à l'utilisateur lorsque l'appareil est installé, conformément aux réglementations en vigueur.
- Lisez ce manuel attentivement afin de comprendre l'intégralité des informations et de garantir une installation, une utilisation et un entretien en toute sécurité. Nous déclinons toute responsabilité en cas de dommages occasionnés par le non-respect des consignes figurant dans le présent manuel.
1.2 Documents associés
- 1 notice d'emploi
- 1 magnet
- 1 carte "Installateur confiance"
- 1 carte de "Demande de garantie"
- 2 étiquettes de changement de gaz
La demande de garantie est à remettre au technicien de la Station Technique Agréée lors de la mise en service de l'appareil.
1.3 Explication des symboles
DANGER: Risque de blessure corporelle.
DANGER: Risque de choc électrique.
ATTENTION: Risque de dégradation de l'appareil ou de son environnement.
IMPORTANT : Information utilisée.
2.1.1 Sécurité de surchauffe
L'appareil est donc pour identifier les possibles cas de surchauffe et pour s'arrêter avant qu'une surchauffe se produise.
2.1.2 Soupapes de sécurité
Une soupape de sécurité chauffage et une soupape de sécurité sanitaire sont installées sur cet appareil.
- La soupape de sécurité chauffage s'ouvre dès que la pression dans le circuit chauffage dépasse 3 bar.
- La soupape de sécurité sanitaire s'ouvre dès que la pression dans le circuit sanitaire dépasse 10 bar.
2.1.3 Protection de l'appareil contre le gel
Le système de protection contre le gel commande la mise en fonctionnement de la pompe de l'appareil lors que la température dans le circuit de chauffage descend en dessous de 12°C. La pompe s'arrête lors que la température de l'eau contenue dans le circuit de chauffage atteint 15°C. Si la température dans le circuit de chauffage descend en dessous de 7°C, le brûleur s'allume et fonctionne tant que cette température est inférieure à 35°C.
Le dispositif de protection contre le gel est actif lorsque l'appareil est allumé.
La protection de l'installation contre le gel ne peut être garantie uniquement par l'appareil. Un thermostat d'ambiance est nécessaire pour contrôler la température de l'installation.
ATTENTION : Notre circuit d'eau sanitaire (froide ou chaude) n'est pas protégé par la chaudière.

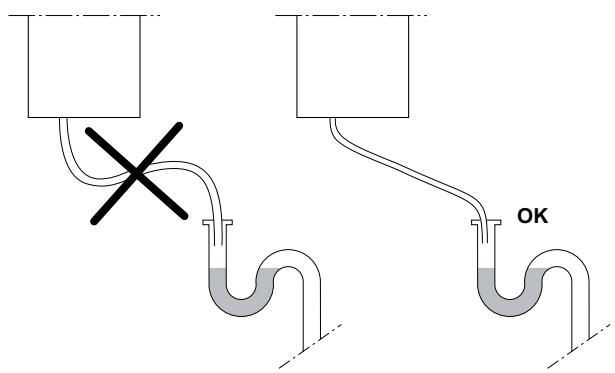

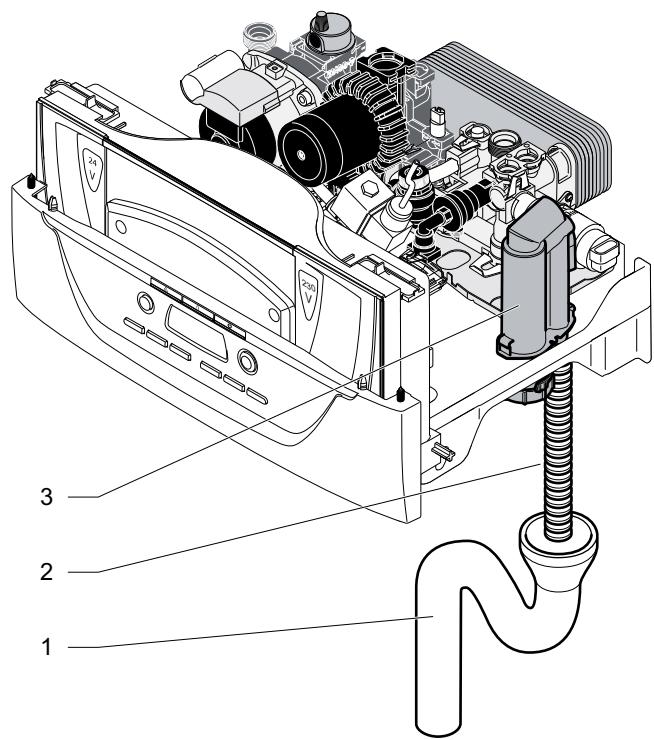

2.1.4 Évacuation des condensats
Pendant les périodes de gel, il est possible que de la glace se forme dans le tuyau d'évacuation des condensats s'il est situé à l'extérieur de l'habitation. Dans ce cas, un dispositif de sécurité arrête l'appareil.
2.2 Plaque signalétique
La plaque signalétique indique le pays ou l'appareil doit être installé.

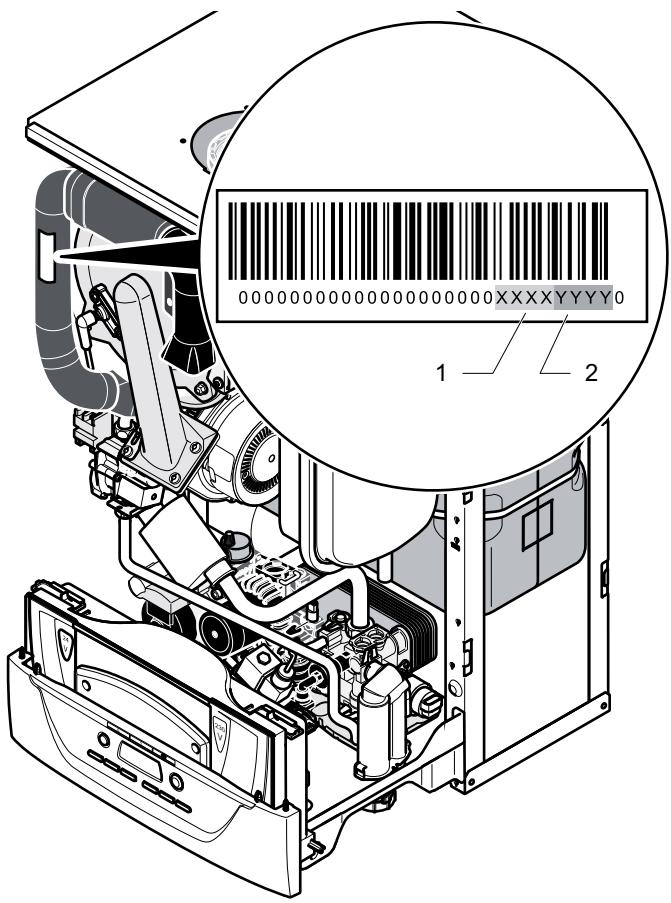

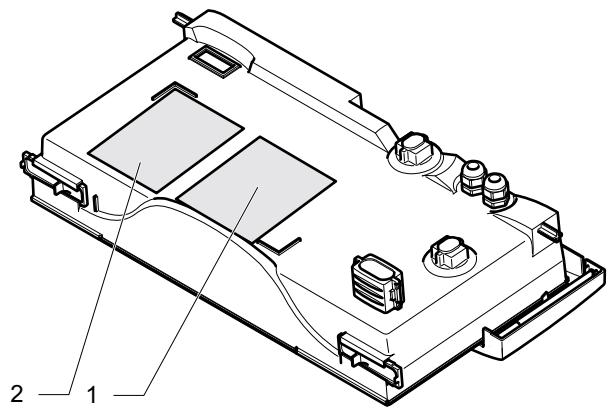

Emplacement de la plaque signalétique :
Légende
1 Étiquette code défaut 2 Plaque signalétique
La plaque signalétique comporte les éléments suivants :
- Le nom du fabricant Le pays de destination
- Le nom commercial de l'appareil et son numéro de série
- Les types d'installation de ventouse autorisés
- La catégorie de gaz de l'appareil
- La nature, le groupe et la pression du gaz réglé en usine. Le débit spécifique (D).
- La pression maximale de service du circuit chauffage (PMS)
- La pression maximale de service du circuit sanitaire (PMW)
- La classe NOx de l'appareil
- La nature et la tension d'alimentation
- La puissance maximale absorbée L'indice de protection électrique Le débit calorifique minimal et maximal (Q)
- La puissance utile minimale et maximale (P)
- Le numéro et le logo CE
L'appareil doit impérativement être raccordé au(x) type(s) de gaz indiqué(s) sur la plaque signalétique.
2.3 Classe de gaz
Cette chaudière est dédiée pour fonctionner uniquement aux G20 ou G31, mais elle peut être adaptée pour être raccordée aux G20, G25 et G31.
- Consultez la plaque signalétique pour connaître le type de gaz pour lequel l'appareil a été réglé en usine.
| Gaz régèle en usine | Changements de gaz possibles |
| G20 | G25, G31 |
| G31 | G20, G25 |
- Pour adapter l'appareil à un type de gaz, reportez-vous au chapitre "Changement de gaz".
2.4.1 Marquage ce
Le marquage CE indique que les appareils décrits dans le présent manuel sont conformes aux directives suivantes :
- Directive relative aux appareils à gaz (directive 2009/142/CE du Conseil de la Communauté Européenne)
- Directive relative à la compatibilité électromagnétique (directive 2004/108/CE du Conseil de la Communauté Européenne)
- Directive relative à la basse tension (directive 2006/95/CE du Conseil de la Communauté Européenne)
- Directive relative au rendement des chaudières (directive 92/42/CEE du Conseil de la Communauté Européenne)
2.4.2 Réglementations locales
Assurez-vous que les informations mentionnées sur la plaque signalétique et sur ce document sont compatibles avec les conditions d'alimentation locales.

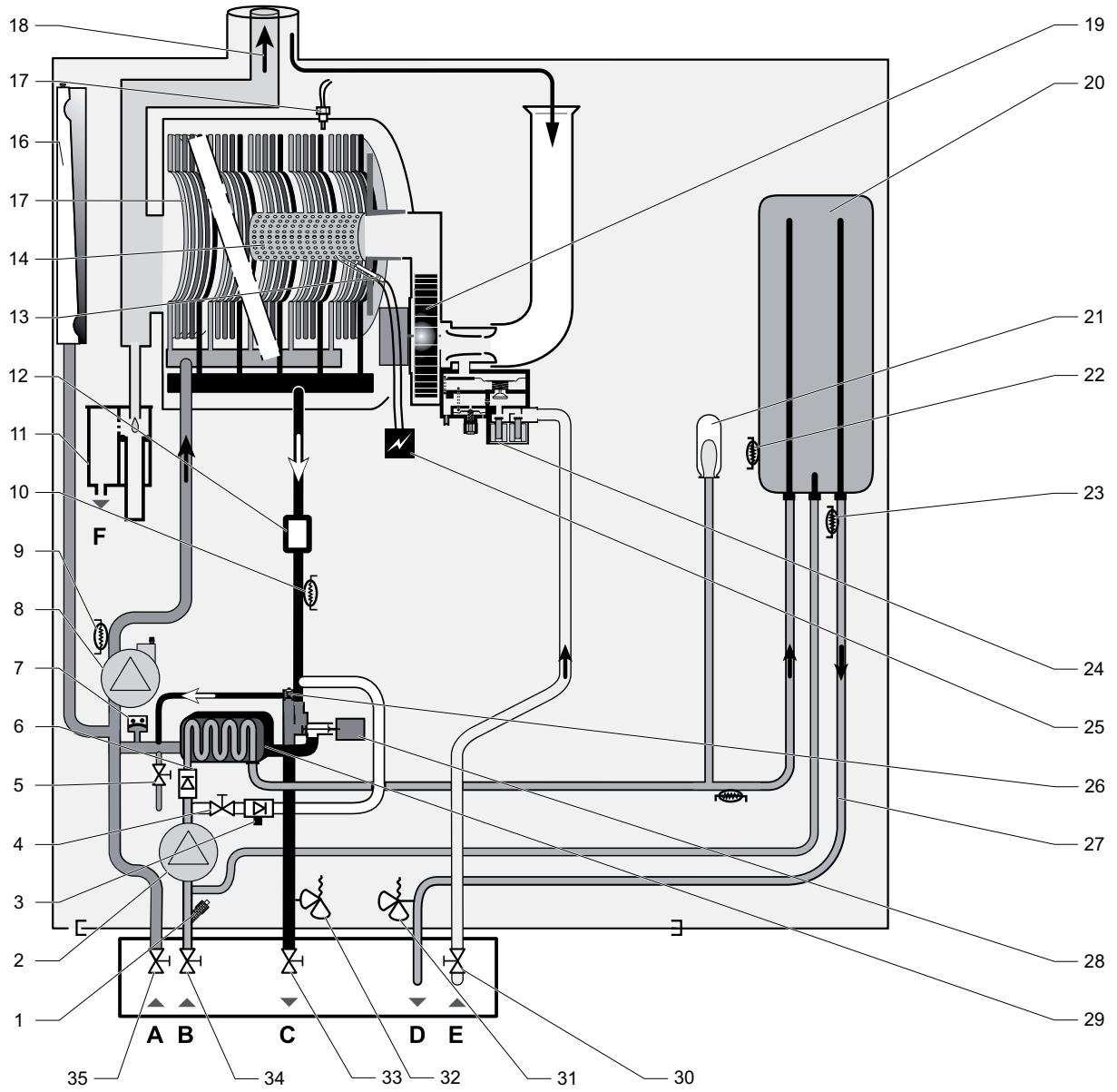

Légende
1 Filtre eau froide 2 Pompe sanitaire 3 Disconnecteur 4 Robinet de remplissage 5 Robinet de vidange du circuit chauffage 6 Clapet anti-retour 7 Capteur de pression 8 Pompe chauffage 9 Capteur de température de chauffage 10 Capteur de température de départ chauffage 11 Récupérateur de condensats 12 Filtre à particules 13 Électrode d'allumage et de contrôle de flamme 14 Brûleur 15 Échangeur chauffage 16 Vase d'expansion chauffage 17 Fusible thermique 18 Évacuation des gaz brûlés 19 Ventilateur 20 Ballon d'accumulation 21 Vase d'expansion sanitaire
22 Capteur de température ballon 23 Capteur de température eau chaude sanitaire 24 Mécanisme gaz 25 Allumeur 26 By-pass 27 Capteur de température en sortie de l'échangeur sanitaire 28 Vanne 3 voies 29 Echangeur sanitaire 30 Robinet d'arrêt du gaz 31 Soupape de sécurité sanitaire 32 Soupape de sécurité chauffage 33 Robinet d'arrêt du département chauffage 34 Robinet d'arrêt de l'arrivée eau froide 35 Robinet d'arrêt du retour chauffage
A Retour chauffage B Arrivée eau froide C Départ chauffage D Départ eau chauffage E Arrivée gaz F Évacuation des condensats

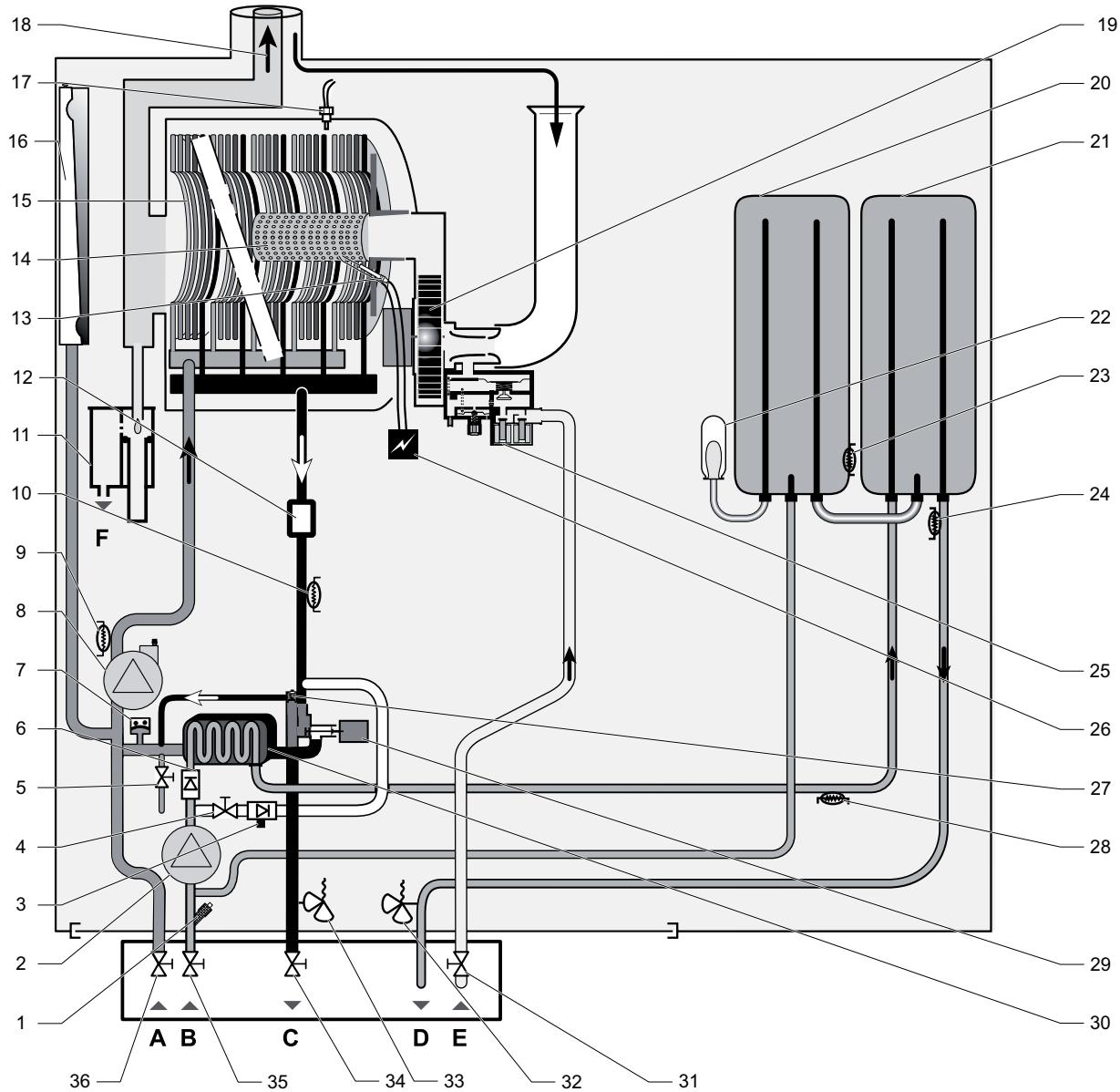

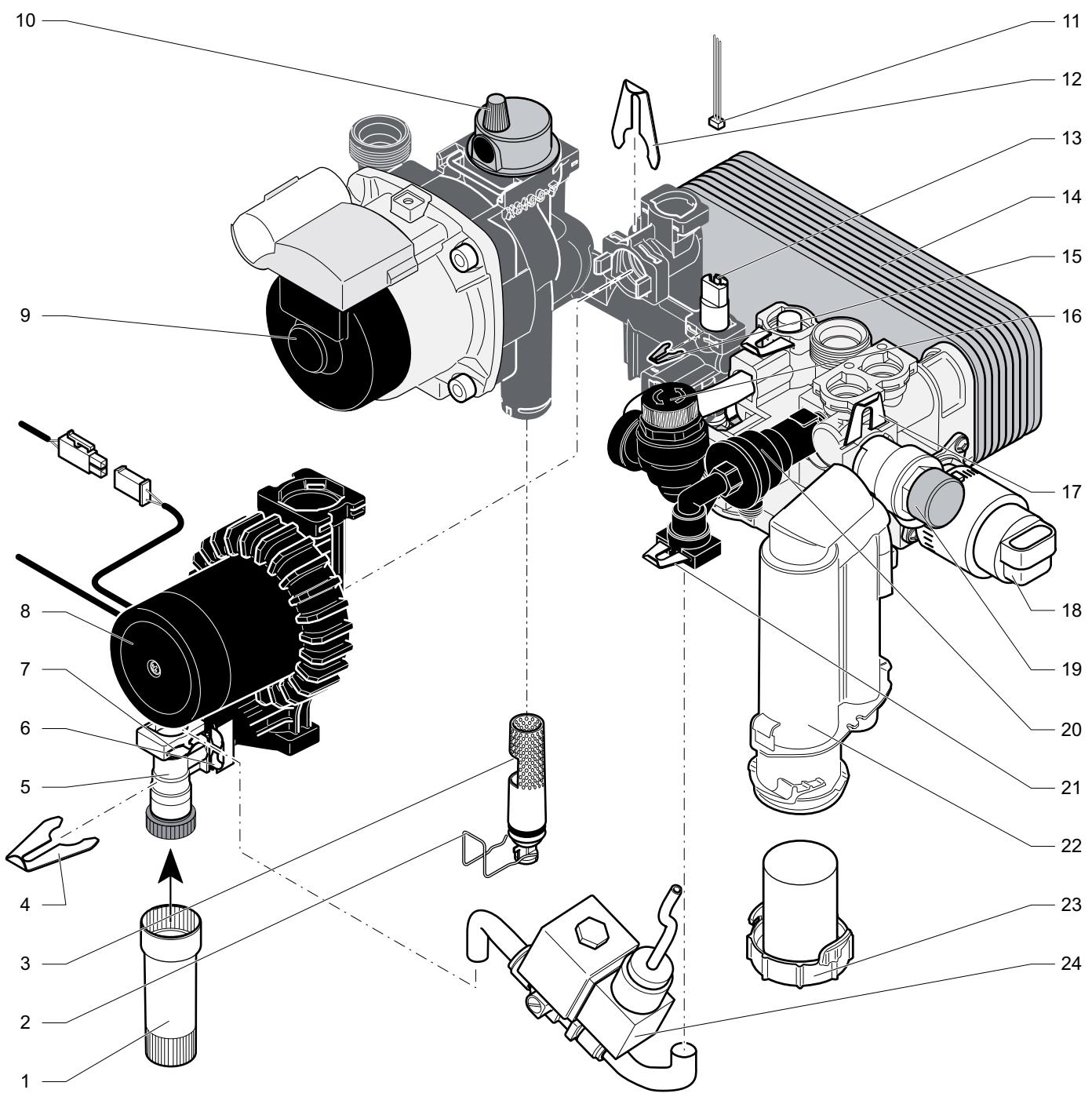

Légende
1 Filtre eau froide 2 Pompe sanitaire 3 Disconnecteur 4 Robinet de replissage 5 Robinet de vidange du circuit chauffage 6 Clapet anti-retour 7 Capteur de pression 8 Pompe chauffage 9 Capteur de température de chauffage 10 Capteur de température de départ chauffage 11 Récupérateur de condensats 12 Filtre à particules 13 Électrode d'allumage et de contrôle de flamme 14 Brûleur 15 Échangeur chauffage 16 Vase d'expansion chauffage 17 Fusible thermique 18 Évacuation des gaz brûlés 19 Ventilateur 20 Ballon d'accumulation 21 Ballon d'accumulation
22 Vase d'expansion sanitaire 23 Capteur de température allon 24 Capteur de température eau chaude sanitaire 25 Mécanisme gaz 26 Allumei 27 By-pass 28 Capteur de température en sortie de l'échangeur sanitaire 29 Vanne 3 voies 30 Echangeur sanitaire 31 Robinet d'arrêt du gaz 32 Soupape de sécurité sanitaire 33 Soupape de sécurité chauffage 34 Robinet d'arrêt du département chauffage 35 Robinet d'arrêt de l'arrivée eau froide 36 Robinet d'arrêt du retour chauffage
A Retour chauffage B Arrivée eau froide C Départ chauffage D Départ eau chauffage E Arrivée gaz F Évacuation des condensats
3.1 Consignes de sécurité
Si la pression de gaz à l'entrée de l'appareil est en dehors de la plage spécifiée, l'appareil ne doit pas être mis en fonctionnement.
Une installation incorporete peut provoquer un choc électrique voire déterminer l'appareil.
- Ne désactivez jamais les dispositifs de sécurité et n'essayez jamais d'en modifier les réglages.
- Prenez impérativement en considération les techniques et précautions de manutention suivantes :
- Saisissez l'appareil par sa base.
- Si nécessaire, portez des vêtements de protection, comme des gants de protection et des chaussures de sécurité. Assurez-vous que les techniques utilisées pour soulever l'appareil garantissent votre sécurité :
- Maintenez votre dos droit.
- Évitez de vous tourner au niveau de la taille.
- Évitez de trop pencher la partie supérieure de votre corps.
- Utilisez toujours la paume de la main pour saisir l'appareil.
- Utilisez les poignées conçues pour la manutention.
- Placez la charge le plus près possible de votre corps.
- Faites-vous aider dès que cela s'avère nécessaire. L'utilisateur ne doit en aucun cas toucher ni régler les composants scellés.
- Lors des branchements, positionnez correctement les joints afin d'éviter tout risque de fuite de gaz ou d'eau.
- L'appareil contient des pièces métalliques (composants). Elles doivent être manipulées et nettoyées avec précaution. Soyez particulièrement attentifs aux bords coupants.
- Respectez les consignes de sécurité de base avant de procéder à l'entretien ou au remplacement des pièces détachées :
- Arrêtez l'appareil.
- Coupez l'alimentation électrique de l'appareil.
- Fermez la vanne d'arrêt de gaz de l'appareil.
- Coupez le circuit hydraulique de l'appareil à l'aide des vannes d'isolement, le cas échéant.
- Laissez refroidir l'appareil avant d'effectuer les travaux d'entretien.
- Vidangez l'appareil si vous devez remplacer des composants du circuit hydraulique.
- Protégez tous les composants électriques de l'eau lorsque vous intervenez sur l'appareil.
- Utilisez uniquement des pièces détachées d'origine.
- Utilisez uniquement des joints toriques et des joints neufs.
- Vérifiez l'étanchéité des conduites de gaz et d'eau lorsqu'vous aurez réalisé votre intervention.
- Procédez à un test de fonctionnement et vérifiez la sécurité du système une fois votre intervention terminée.
3.2 Réglementations
Lors de l'installation et de la mise en fonctionnement de l'appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-dessous doivent être respectés dans leur version actuellement en vigueur :
3.2.1 Bâtiments d'habitation:
- Arrêté du 2 Août 1977 modifié, relatif aux règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
- DTU 61.1 (norme NF P 45-204) : Installations de gaz dans les locaux d'habitation.
- DTU 65.14 (norme NF P 52-307) Exécution de planchers chauffants à eau chaude. DOMAINE D'APPLICATION
La classe 2 définie dans ce guide technique correspond à des installations de type "basse température", par exemple des panneaux rayonnants constitués de tubes disposés dans le plancher du local, parcourus par de l'eau dont la température est normalement inférieure ou égale à 50°C et pouvant subir des pointes accidentelles à 65°C. Un dispositif particulier limite impérativement la température de l'eau à 65°C au plus.
Sécurité
Un dispositif de sécurité indépendant de la régulation, avec réarmement manuel et fonctionnant même en l'absence de courant ou de fluide moteur, coupe impérativement la fourniture de chaleur dans le circuit des panneaux lorsque la température du fluide atteint 65°C.
- DTU 24.1 "Travaux de fumisterie - Systèmes d'évacuation des produits de combustion desservant un ou des appareils".
- Norme NF C 15-100 relative à l'installation des appareils raccordés au réseau électrique.
- Norme NF C 73-600 relative à l'obligation de raccordement des appareils électriques à une prise de terre.
- Règlement Sanitaire Départemental.
3.2.2 Établissements recevant du public (ERP)
Par «établissemnts recevant du public», l'article R 123-2 du Code de la construction et de l'habitation désigne les «bâtiments, locaux et enceintes dans lesquels des personnes sont admises soit librement, soit moyennant une rétribution ou une participation quelconque, ou dans lesquels sont tenues des réunions ouvertes à tout venant ou sur invitation, payantes ou non».
Les textes réglementaires applicables à ces établissements sont :
- d'une part, les articles R 123-1 à R 123-55 du Code de la construction et de l'habitation (ancien décret du 31 octobre 1973);
- d'autre part, le règlement de sécurité contre les risques d'incendie et de panique dans les établissements recevant du public qui peut être, selon la nature de l'activité de l'établissement, soit le règlement issu de l'arrêté du 23 mars 1965 modifié, soit celui approuvé par l'arrêté du 25 juin 1980 modifié.
4 Recyclage
Le recyclage de l'emballage doit être effectué par le professionnel qualifié qui a installé l'appareil.
L'appareil est principalement constitué de matériaux recyclables.
Ce symbole signifie que cet appareil ne doit pas être jeté avec les ordures ménagères, qu'il fait l'objet d'une collecte sélective en vue de sa valorisation, de sa réutilisation ou de son recyclage.
- Confiez l'appareil à un point de collecte approprié pour le traitement, la valorisation, le recyclage des déchets.
En respectant cette directive, vous faites un geste pour l'environnement, vous contribuez à la préparation des ressources naturelles et à la protection de la santé humaine.
4.2 Emballage
Nous vous conseillons de recycler l'emballage de l'appareil de manière responsable.
- Triez les déchets de manière à séparer ceux qui peuvent être recyclés (cartons, plastiques...) et ceux qui ne peuvent pas être recyclés (cerclage...).
- Éliminez ces déchets conformément à la réglementation en vigueur.
Installation
Toutes les dimensions des illustrations sont exprimées en millimètres (mm).
5.1.1 Consignes
- Avant de désigner l'emplacement de l'appareil, lisez attentivement les mises en garde relatives à la sécurité ainsi que les consignes du manuel d'utilisation et du manuel d'installation.
- Vérifiez que la structure du mur sur lequel doit être installé l'appareil permet de supporter le poids brut de l'appareil, c'est-à-dire rempli en eau.
- Vérifiez que l'espace dans lequel doit être posé l'appareil permet une installation correcte et que l'accessibilité est respectée. Vous devez vous assurer que les raccords d'alimentation en eau, gaz et à l'évacuation des gaz de combustion sont accessibles pour être vérifiés (voir le chapitre "Accessibility").
- Expliquez ces exigences à l'utilisateur.
- N'installez pas l'appareil au-dessus d'un autre appareil qui pourrait l'endommager (par exemple, au-dessus d'une cuisine susceptible de dégager de la vapeur et des graisses) ou dans une pièce fortement chargée en poussière ou dont l'atmosphère est corrosive.
- L'emplacement de montage doit être à l'abri du gel toute l'année. Si cette condition ne peut être respectée, informez l'utilisateur et conseillez-lui de prendre les mesures qui s'imposent.

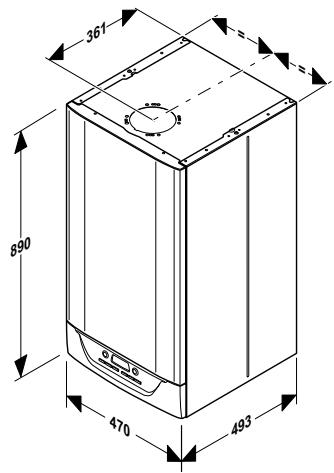

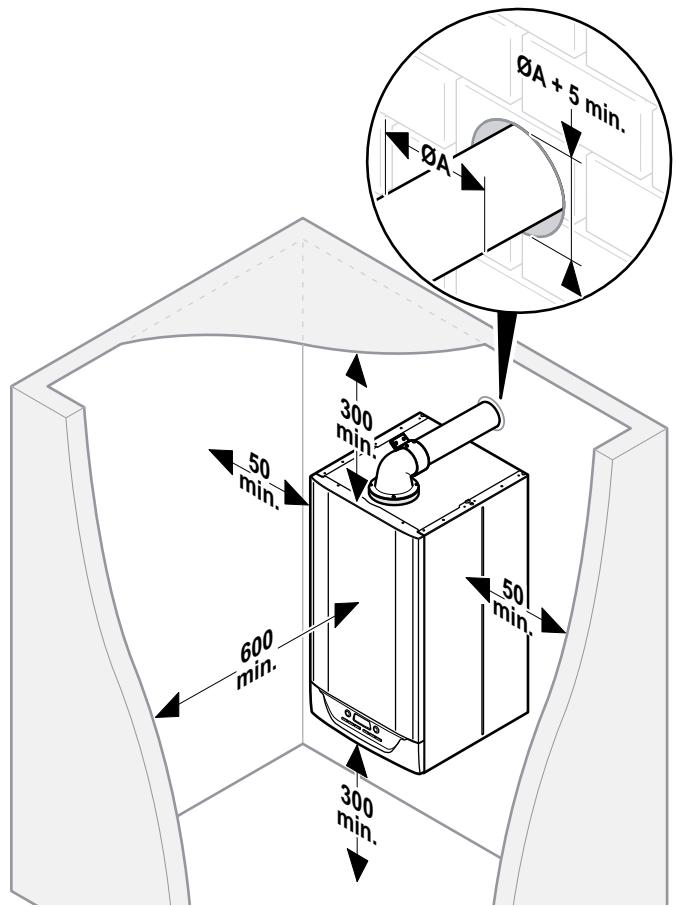

5.1.2 Accessibilité
- Pour permettre un entretien périodique, respectez les distances indiquées sur le schéma ci-après.
L'appareil peut être également posé entre 2 murs. Un dégagement nul peut être permis sur un côté.

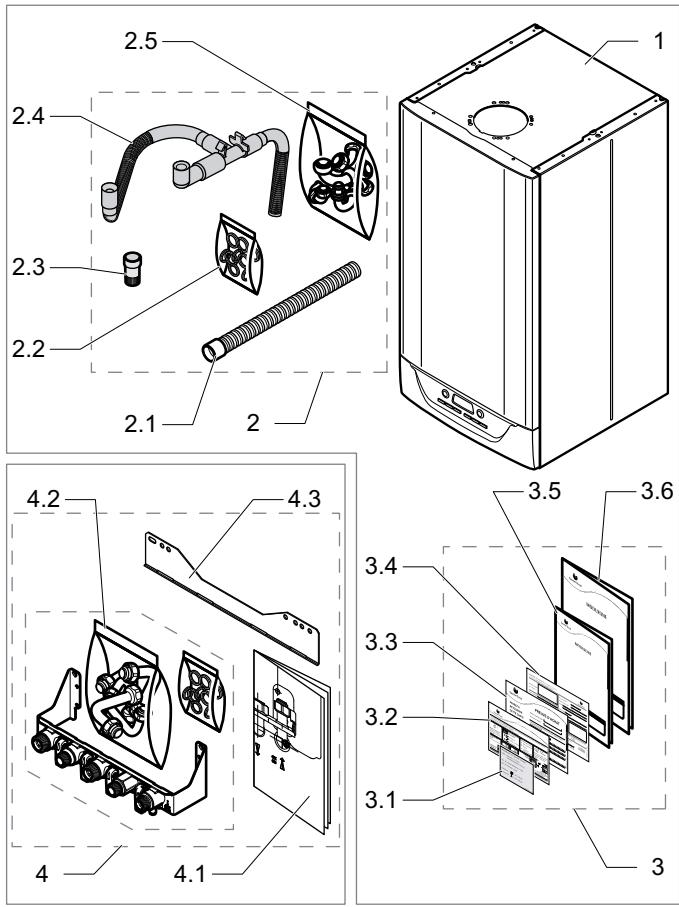

6.1 Nombre de matériels libérés
L'appareil est livré en un seul colis avec un sachet de documents et un sachet d'accessoires.
La plaque de raccordement commandée séparément est livrée en un seul colis avec un gabarit de perçage et une barrette de fixation.
Les colis de ventouse seront commandés en fonction de la configuration de l'installation.
- Vérifiez le contenu des colis.
Legendre
1 Chaudière (x1)
2 Sachet d'accessoires (x1)
2.1 Flexible d'évacuation des condensats (x1)
2.2 Sachet de joints (x1)
- Joint plat 1 / 2 (x2)
- Joint plat 3 / 4 (x5)
2.3 Rallonge de robinet de replissage (x1)
2.4 Sachet d'évacuation (x1)
2.5 Sachet de raccordement (x1)
- Douille retour chauffage (x1)
- Douille arrivée eau froide (x1)
- Douille département chauffage (x1)
- Douille eau chaude sanitaire (x1)
- Douille gaz (x1)
3 Sachet de documents (x1)
3.1 Étiquette de changement de gaz (x2)
3.2 Magnét (x1)
3.3 Carte installateur confiance (x1)
3.4 Demande de garantie (x1)
3.5 Notice d'emploi (x1)
3.6 Manuel d'installation (x1)
4 Sachet de pose (*) (x1)
4.1 Gabarit de perçage (*) (x1)
(*) Commandés séparément
6.2.1 Conception du circuit sanitaire
Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge (limiter le nombre de coudes, utiliser des robinetteries à faible section de passage afin de permettre un débit suffisant).
L'appareil peut fonctionner avec une pression d'alimentation minimale. Un meilleur comportement d'utilisation sera obtenu à partir de 0.8 bar de pression d'alimentation.
6.2.2 Conception du circuit chauffage
L'appareil peut être intégrée à tous les types d'installation : bi-tube, mono-tube série ou dérivé, plancher chauffant, etc...
Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs, d'aérothermes ou de planchers chauffants. Dans le cas d'un plancher chauffant, l'installation doit être équipée d'un dispositif de limitation de température à 54°C sur le départ (voir chapitre "Raccordements électriques"). Ce dispositif, non fourni, doit pouvoir absorber par son inertie les trains de chaleur consécutifs.
Attention! Si les matériaux utilisés sont de nature différente, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d'ajouter à l'eau du circuit chauffage un inhibiteur (dans les proportions indiquées par son fabricant) qui évitera la production de gaz et la formation d'oxydes.
Les sections des canalisations seront déterminées en utilisant la courbe débit/pression (Reportez-vous au chapitre "Réglage du circuit chauffage"). Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire sans tenir compte de la puissance maximale que
peut fournir l'appareil. Il est toutefois recommandé de prévoir un débit suffisant pour que l'écart de température entre départ et retour soit inférieur ou égal à 20°C. Le débit minimal est indiqué dans le chapitre "Données techniques" en fin de manuel.
Le tracé des tuyauteries sera conçu afin de prendre toutes les dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.
Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid.
Le vase d'expansion incorporé à l'appareil est livré réglé en usine (Reportez-vous au chapitre "Données techniques" en fin de manuel). Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevée.
Il est recommandé de prévoir un robinet de vidange au point le plus bas de l'installation.
Dans le cas d'utilisation de robinets thermostatiques, il est impératif de ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d'ambiance.
- S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'installer le nouvel appareil.
- Si l'appareil n'est pas mis en place immédiatement, protégez les différents raccords afin que plâtre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.

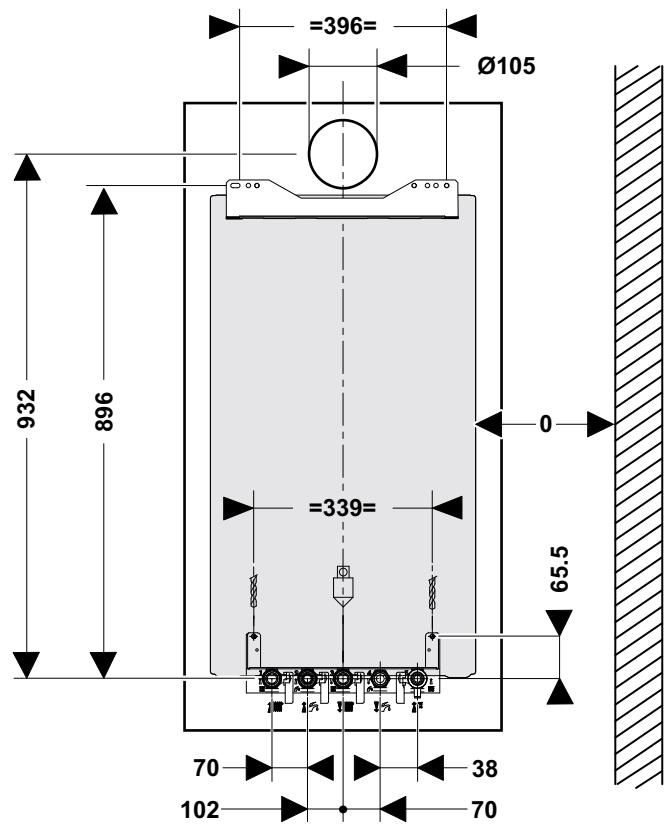

6.4 Montage
Assurez-vous que les matériaux utilisés pour la réalisation de l'installation sont compatibles avec ceux de l'appareil. - Déterminez l'emplacement de montage. Reportez-vous au chapitre "Choix de l'emplacement".
La fixation de la barrette devra être adaptée aux caractéristiques du mur porteur et devra tenir compte du poids brut de la chaudière (voir chapitre "Données techniques" en fin de manuel).
- Percez les trous des vis de fixation conformément au gabarit de perçage livré avec la plaque de raccordement de l'appareil.
Légende 1 Chaudière 2 Barrette de fixation 3 Gabarit 4 Plaque de raccordement - Positionnez l'appareil sur la barrette de fixation. - Mettez en place les joints sur les différents raccords.
7.1 Raccordement gaz et eau
- Avant d'effectuer toute opération, procédez à un nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être générées. Ces corps étrangers seraient susceptibles d'être entrainés dans l'appareil, ce qui en perturberait le fonctionnement.
- N'utilisez pas de produit solvant à cause du risque d'endommagement du circuit.
- Ne brassez pas les tubulures montées en place : cette opération risque d'endommager les joints et l'étanchéité des robinets.
- N'utilisez que les joints d'origine fournis avec l'appareil.
- Vérifiez qu'il n'y a pas de fuite. Réparez si nécessaire.
Légende 1 Douille retour chauffage : 2 écrous 3 / 4'' + tubulure coude 2 Douille arrivée eau froide : 1 écrou 3 / 4'' + tubulure coulée + 1 écrou 1/2 3 Douille départ chauffage : 2 écrous 34" + tubulure coulée 4 Douille eau chaude sanitaire : 1 écrou 3 / 4'' + tubulure coude + 1 écrou 1 / 2'' 5 Douille gaz : 2 écrous 12'' + tubulure coude 6 Plaque de raccordement + flexible
Légende A Test d'étanchéité du circuit chauffage + replissage du circuit chauffage B Test d'étanchéité du circuit sanitaire 1 Départ chauffage 2 Flexible 3 Arrivée eau froide 4 Départ eau chaude sanitaire
Le flexible (2) permet de faire les tests d'étanchéité sur le circuit chauffage et d'effectuer le remplissage du circuit chauffage.
Le flexible (2) permet de faire les tests d'étanchéité sur le circuit sanitaire.

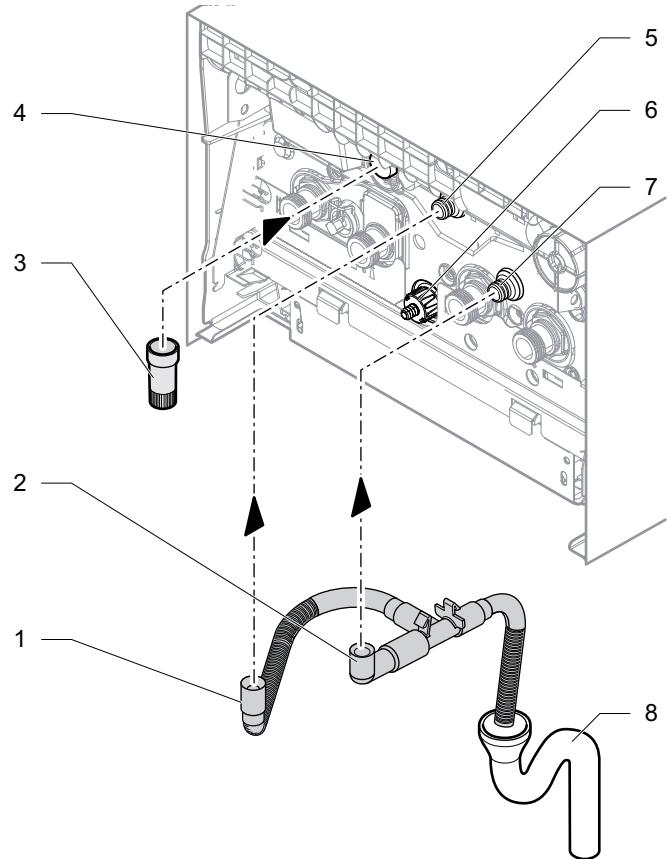

Légende
1 Flexible d'évacuation des soupapes de sécurité chauffage et sanitaire
2 Flexible d'évacuation du disconnecteur
3 Rallonge du robinet de remplissage
4 Robinet de vidange
5 Evacuation des soupapes de sécurité chauffage et sanitaire
6 Robinet de vidange
7 Evacuation du disconnecteur
8 Evacuation vers les égouts (siphon non fourni)
- Raccordez les soupapes de sécurité et le disconnecteur à un circuit d'évacuation vers les égouts en utilisant les flexibles fournis. Le dispositif d'évacuation doit permettre de voir l'écoulement de l'eau.
- Raccordez le tube de purge sur le robinet de vidange (6) du circuit chauffage situé sous l'appareil.
- Emboitez la rallonge bleue (3) sur le robinet de remplissage (4).

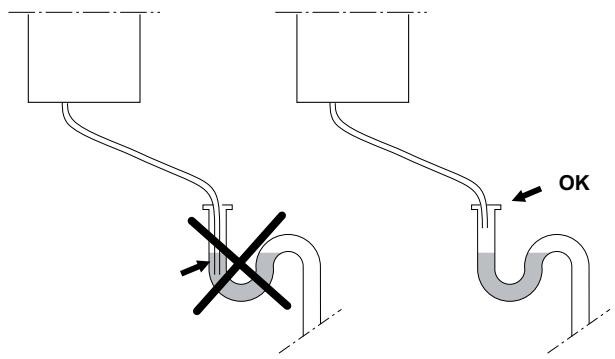

7.2 Raccordement du récupérateur de condensats
Attention : les condensats sont très acides (leur pH est compris entre 3.5 et 5), utilisez des gants de protection.
Le rejet direct des condensats dans le milieu naturel est interdit.
Le volume de condensats évacué peut atteindre environ 15 litres par jour en maison individuelle. Ce volume est négligeable comparé au volume d'eaux usées rejeté par une maison car les condensats sont dilués dans ces eaux.
1 Siphon d'évacuation (non fourni)
2 Flexible d'évacuation des condensats
3 Récupérateur de condensats
- Raccordez le flexible d'évacuation des condensats (2) à un circuit d'évacuation vers les égouts. Assurez-vous que les condensats ne stagnent pas dans le circuit d'évacuation.
- Utilisez du PVC ou d'autres matériaux adaptés pour évacuer les condensats non neutralisés. L'acid noir, l'acid galvanisé et le cuivre ne sont pas recommends compte tenu des risques de corrosion.
- Si les matériaux du dispositif d'évacuation ne sont pas adaptés, installez un kit de neutralisation des condensats afin d'obtenir en sortie un pH pratiquement neutre. Dans ce cas, prévoyez la possibilité de réaliser un prélèvement d'échantillon à la sortie du dispositif afin de vérifier le pH.
8.1 Réglementation
Seuls les accessoires d'évacuation des gaz de combustion spécifiques conçus pour cet appareil doivent être utilisés.
Différentes configurations de sortie ventouse sont réalisables.
- N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés.

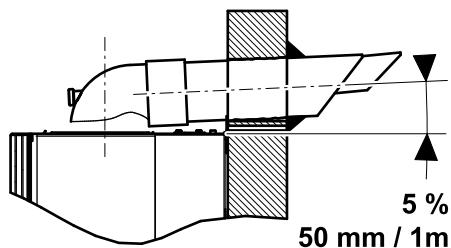

- Respectez une pente de 5% entre le coude et l'extrémité du terminal ventouse pour permettre le retour des condensats vers l'appareil.
La longueur maximale de la ventouse est définie en fonction de son type (par exemple C13).
- Quel que soit le type de ventouse sélectionné, respectez les distances minimales indiquées dans le tableau ci-après pour le positionnement des terminaux de ventouse.
- Installez le conduit d'évacuation des gaz de combustion à l'aide de la notice d'installation fournie avec la ventouse.
- Expliquez ces exigences à l'utilisateur de l'appareil.
Attention! Si la configuration de sortie des fumées est située à moins de 1.80 m du sol, vous ne devez installer un kit de protection terminal.
Attention! L'étanchéité entre la sortie du ventilateur et la ventouse doit être assurée.

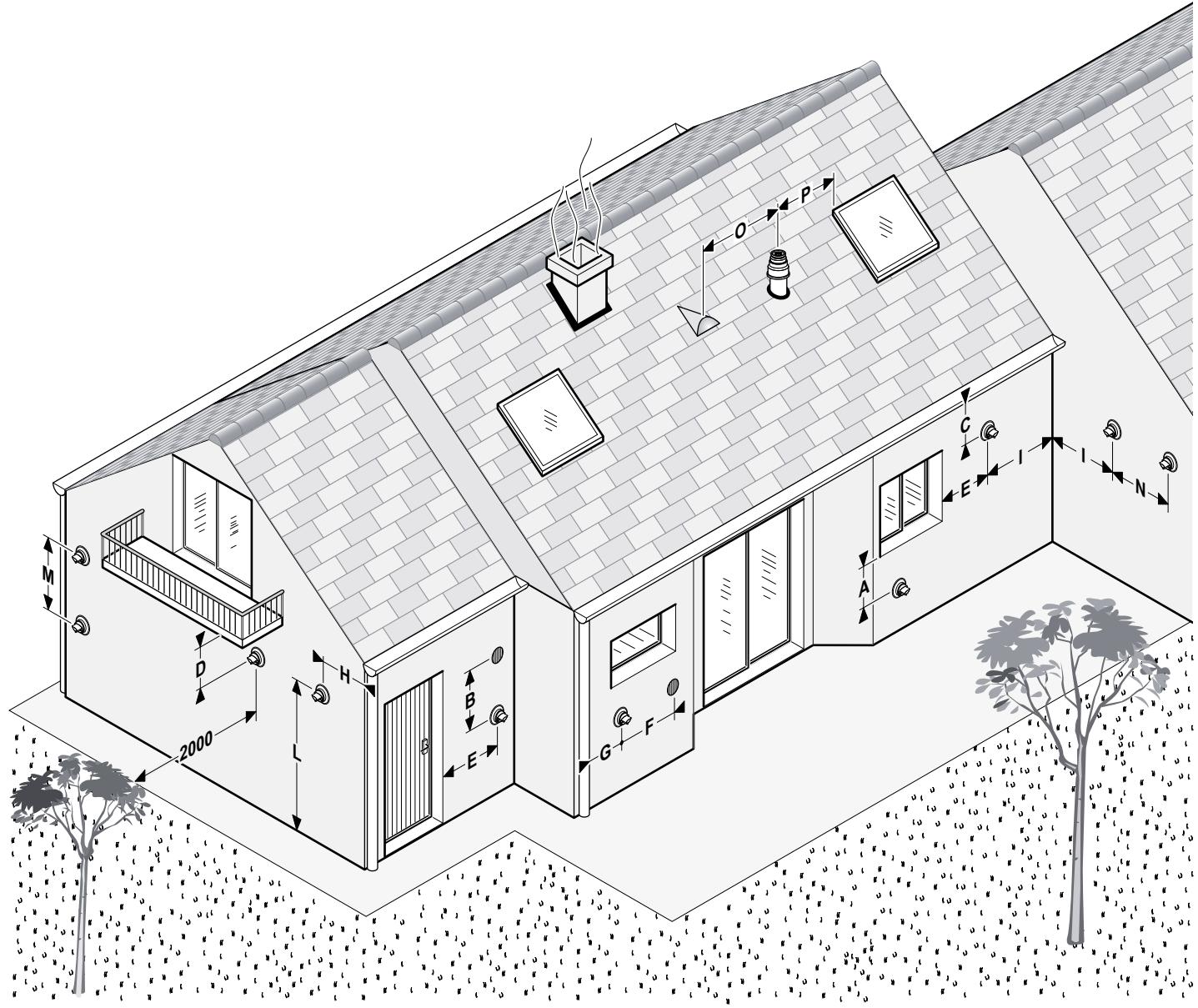

| Repère | Positionnement des terminaux de ventouse | mm |
| A | Sous une fenêtre | 600 |
| B | Sous une bouche d'aération | 600 |
| C | Sous une gouttière | 300 |
| D | Sous un balcon | 300 |
| E | D'une fenêtre adjacente | 400 |
| F | D'une bouche d'aération adjacente | 600 |
| G | De tubes d'évacuation verticaux ou horizontally | 600 |
| Repère | Positionnement des terminaux de ventouse | mm |
| H | D'un angle de l'édifice | 300 |
| I | D'un angle reentrant de l'édifice | 1000 |
| L | Du sol ou d'un autre étage | 1800 |
| M | Entre 2 terminaux verticaux | 1500 |
| N | Entre 2 terminaux horizontaux | 600 |
| O | D'une bouche d'aération adjacente | 600 |
| P | D'une fenêtre de toit adjacente | 400 |
8.2.1 Système ventouse horizontalé 60/100 mm ou 80/125 mm (installation de type C13)
Attention! Si la configuration de sortie des fumées est située à moins de 1.80 m du sol, vous ne devez installer un kit de protection terminal.
Attention! Les orifices d'un terminal pour conduits séparés doivent déboucher dans un carré de 50 cm de côté.
60/100 mm
Légende 1 Joint
0 80/125 mm
Légende 1 Joint
| Type | Longueur max. |
| Ø 60/100 | 10 m |
| Ø 80/125 | 12 m |
Chaque fois qu'un coude supplémentaire est nécessaire (ou 2 à), la longueur (L) doit être réduite de 1 m.

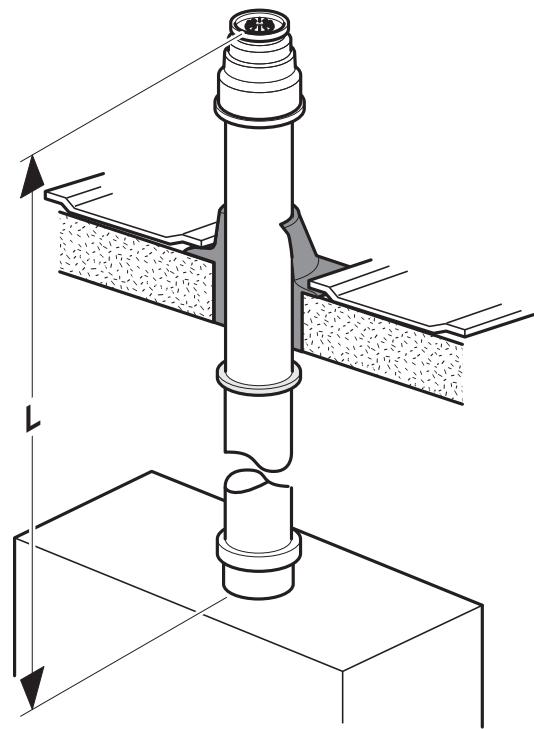

8.2.2 Système ventouse verticale 60/100 mm ou 80/125 mm (installation de type C33)
Attention! Si la configuration de sortie des fumées est située à moins de 1.80 m du sol, vous nevez installer un kit de protection terminal.
Attention! Les orifices d'un terminal pour conduits séparés doivent déboucher dans un carré de 50 cm de côté.
| Type | Longueur max. |
| Ø 60/100 | 10 m |
| Ø 80/125 | 13 m |
Chaque fois qu'un coude à supplémentaire est nécessaire (ou 2 à), la longueur (L) doit être réduite de 1 m.

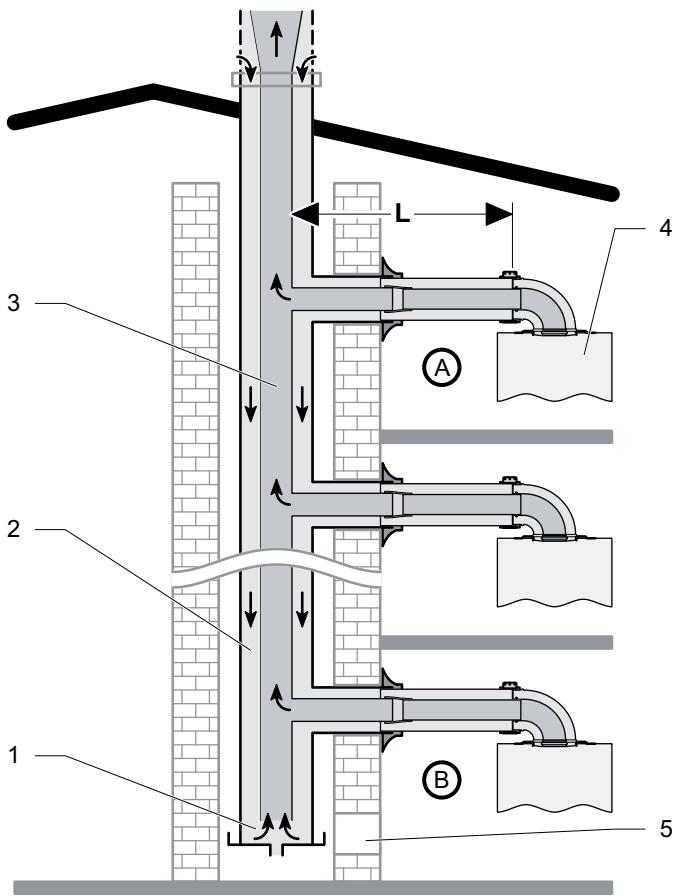

8.2.3 Système ventouse pour conduit collectif 60/100 mm (installation de type C43)
Attention! Les liaisons au conduit seront réalisées à l'aide de l'accessoire spécifique développé par le fabricant de l'appareil.
Une chaudière raccordée à une installation de type C4 doit être connectée uniquement sur des cheminées à tirage naturel.
L'écoulement des condensats provenant des systèmes de conduit collectif n'est pas autorisé dans la chaudière.
Légende
1 Dispositif d'équilibrage des pressions 2 Conduit d'amenée d'air 3 Conduit collecteur 4 Chaudière 5 Trappe de visite A Dernier étage B Niveau de chaussée L Longueur max.
| Type | Longueur max. |
| Ø 60/100 | 10 m |
Chaque fois qu'un coude supplémentaire est nécessaire (ou 2 à ), la longueur (L) doit être réduite de 1 m.

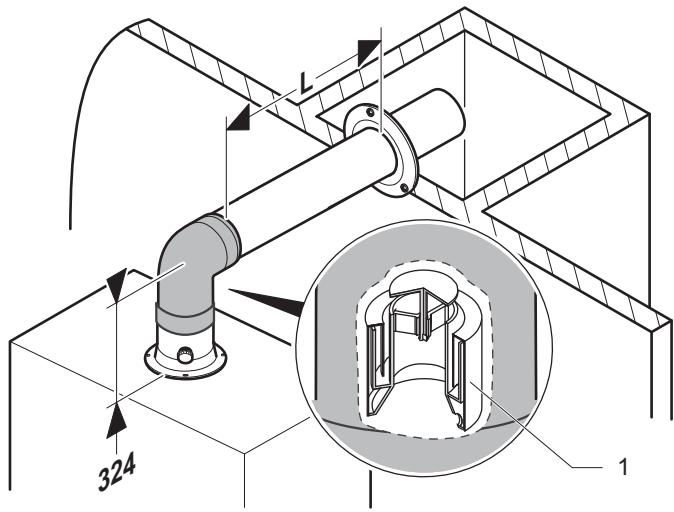

8.2.4 Système ventouse pour conduit collectif sous pression 80/125 mm (installation de type C43P)
Attention! Lors de la pose ou de la dépose de l'appareil, il y a risque de pollution dans la pièce par les produits de combustion. Assurez-vous de l'étanchéité du conduit.
Attention! Les liaisons au conduit seront réalisées à l'aide de l'accessoire spécifique développé par le fabricant de l'appareil.
Legende
1 Clapet 0020081283
Si d'autres appareils raccordés au conduit collectif sont en fonctionnement, le clapet (1) dans le circuit de combustion évite la circulation inverse des fumées quand l'appareil est arrêté. Chaque fois qu'un coude supplémentaire est nécessaire (ou 2 à ), la longueur (L) doit être réduite de 1 m.
- Reportez-vous au chapitre "Réglages spécifiques"
- Réglages à l'installation" et renseignez le code d.85 en fonction de la valeur indiquée dans le tableau ci-dessous.
| Description | Unité | F 25 A 21L | F 25 A 42L |
| Gaz | | G20 | G20 |
| Mode | | III | III | C | III | III | C |
| Qn | kW | 5,6 | 14,4 | 23,5 | 5,6 | 16,8 | 23,5 |
| Pu (80/60) | kW | 5,3 | 14,1 | - | 5,3 | 16,4 | - |
| Pu (50/30) | kW | 6 | 15,3 | - | 6 | 17,8 | - |
| Pu | kW | - | - | 23,5 | - | - | 23,5 |
| CO2 | % | 8,9 | 9,2 | 9,2 | 8,9 | 9,2 | 9,2 |
| Débit massique des fumées | g/s | 2,6 | 6,5 | 10,6 | 2,6 | 7,6 | 10,6 |
| Température des fumées (80°C/60°C) | °C | 63 | 65 | - | 63 | 64 | - |
| Température des fumées (50°C/30°C) | °C | 49 | 50 | - | 49 | 50 | - |
| Température des fumées | °C | - | - | 71 | - | - | 71 |
| Pression sortie de chaudière | Pa | 29 | 43 | 136 | 29 | 80 | 136 |
| Paramètre d.85 | kW | 7 | 7 |

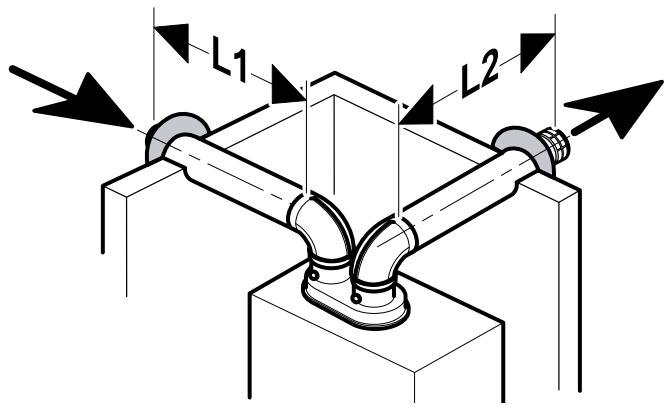

8.2.5 Système ventouse double flux 2 x Ø 80 mm (installation de type C53)
Attention! Tout conduit traversant une paroi et dépassant de 60°C la température ambiente doit être isolé thermiquement au niveau de ce passage. L'isoaction peut être faite à l'aide d'un matériel isolant approprié d'épaissurge ≥ à 10 mm et de conductibilité thermique ≤ 0,04 W/m.K (exampie : laine de verre). Les terminaux d'amenee d'air comburant et d'évacuation des produits de combustion ne doivent pas être installés sur des murs opposés du batiment.
| Type | Longueur min. (L1+L2) | Longueur max. (L1+L2) |
| 2 x 0 80 mm | 2 x 0.5 m | 2 x 20 m |
Chaque fois qu'un coude supplémentaire est nécessaire (ou 2 à ), la longueur (L) doit être réduite de 2 m.
8.2.6 Système ventouse double flux 2 x Ø 80 mm pour conduit individuel ou collectif (installation de type C83)
L'écoulement des condensats provenant des systèmes de conduit collectif n'est pas autorisé dans la chaudière.
Légende 1 Conduit individuel ou collectif
Le raccordement des fumées en C83 est réalisé par piquage sur un conduit individuel ou collectif (1). Le diamètre du conduit (1) est à calculer en fonction de la puissance totale des appareils raccordés.
| Type | Longueur min. (L1+L2) | Longueur max. (L1+L2) |
| 2 x Ø 80 mm | 2 x 0.5 m | 2 x 20 m |
Chaque fois qu'un coude supplémentaire est nécessaire (ou 2 à ), la longueur (L) doit être réduite de 2 m.

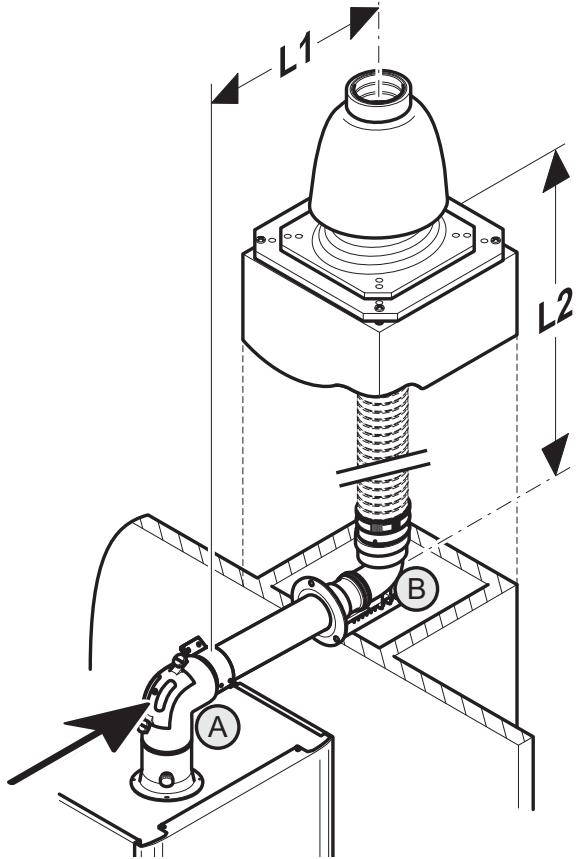

8.2.7 Système flexible de condensation pour raccordement cheminée sous pression (installation de type B23P)
Dans cette configuration, les conditions réglementaires concernant les aérations doivent être respectées.
Cette configuration permet de réutiliser un ancien conduit de fumée ou de ventilation pour l'implantation d'un conduit de chaudière étanche. La longueur du conduit horizontal (L1) est de type concentrique 60/100. La longueur du conduit vertical (L2) est un flexible d'évacuation des fumées 80 mm.
L'air frais est pris dans la pièce où est installé l'appareil par l'intermédiaire du coude du terminal ventouse horizontal (A).
Légende
L1 : Longueur du conduit concentrique horizontal
L2 : Longueur du conduit vertical
A : Coude du terminal ventouse horizontal
B : Coude du conduit flexible
| Type | Longueur L1 min. | Longueur L2 min. | Longueur L1 + L2 max. |
| Ø 60/100 | 0.5 m | - | 18 |
| Ø 80 | - | 1 m |
Chaque fois qu'un coude supplémentaire est nécessaire (ou 2 à ), la longueur (L1 + L2) doit être réduite de 1m.
9 Connexion électrique
Une installation incorrecte peut provoquer un choc électrique voire déterminer l'appareil. Le branchement électrique de l'appareil ne doit être effectué que par un professionnel qualifié.
L'appareil doit être branché directement à une prise de courant accessible, fixe et commutable.
Le câblage extérieur doit être relié à la terre. La polarité doit être correcte et conforme aux normes en vigueur.
Le fabricant décline toute responsabilité en cas de dommages causés à des tiers par une mise à la terre incorrecte de l'appareil. Cela inclut le non-respect des normes en vigueur.
- Raccordez le câble d'alimentation de l'appareil au réseau 230 V monophasé + terre.
- Respectez le raccordement phase et neutre sur l'appareil.
- N'utilisez pas du câble supérieur à 10 mm de diamètre pour les raccordements électriques.
Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur bipolaire avec une séparation d'au moins 3 mm entre chaque contact.
Une protection supplémentaire peut être requise lors de l'installation pour assurer une catégorie de surtension II.

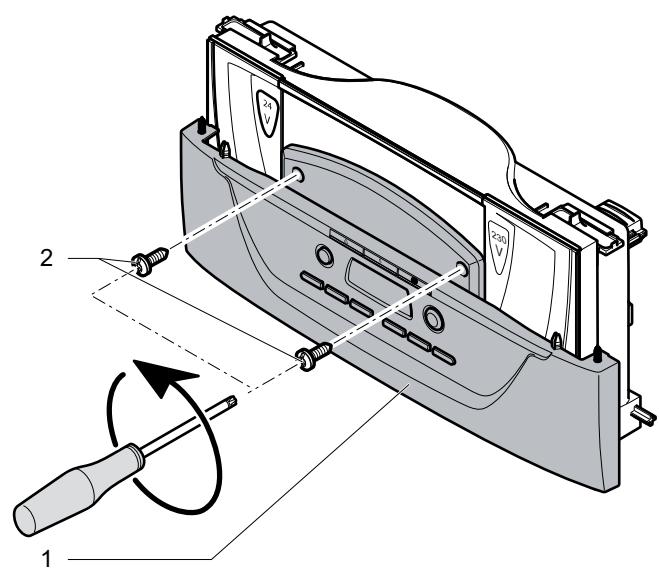

9.1 Accès au tableau principal

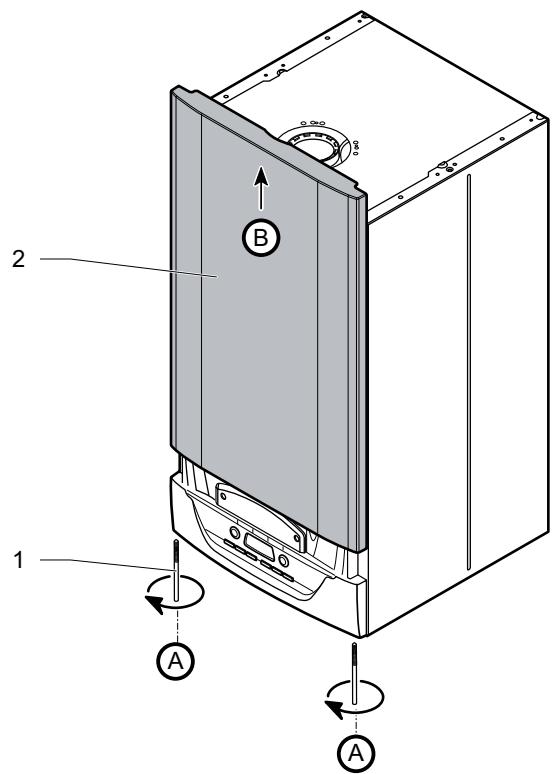

Il est nécessaire de retirer la façade de l'appareil.
Légende
1 Interface utilisateur 2 Vis de fixation
- Pivotez l'interface utilisateur pour accéder au tableau électrique.

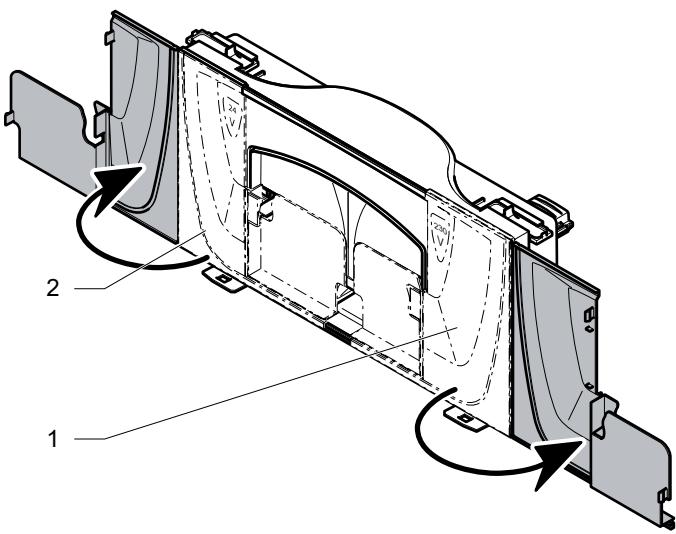

Légende
1 Accès pour raccordement 230 V
2 Accès pour raccordement 24 V - Pivotez l'interface utilisateur pour accéder aux borniers de raccordement 24 V et 230 V.
Légende
1 Connecteur 2 Fils électriques 3 Gaine
Lorsque vous raccordez des câbles électriques sur un connecteur de la carte électronique :
- Conservez une distance de 30 mm maximum entre le connecteur (1) et la gaine dénudée (3).
- Dans le cas contraire, attachez les fils électriques (2) ensemble à l'aide d'un collier plastique. Fixez les câbles dans le serre-câbles du boîtier électrique.

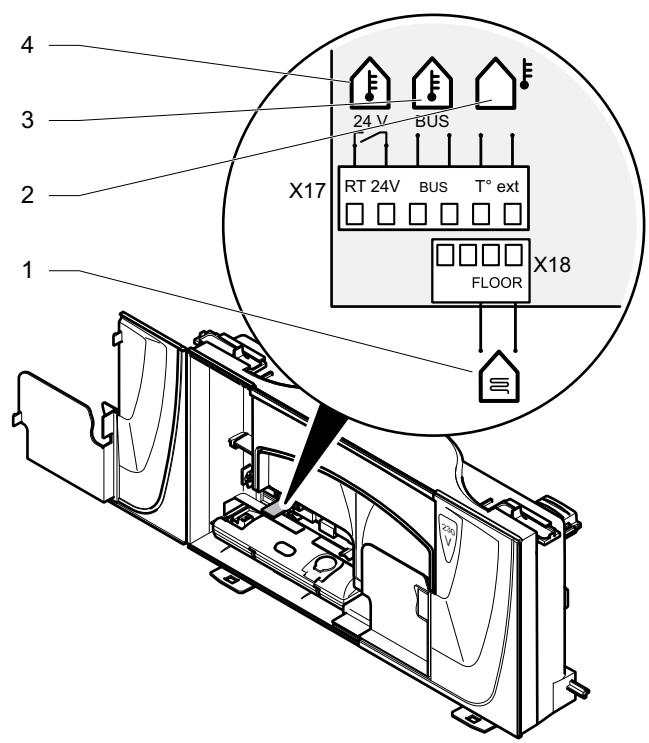

Légende
1 Connecteur sécurité de surchauffe pour plancher chauffant
2 Connecteur sonde de température extérieure
3 Connecteur thermostat d'ambiance Ebus ou récepteur radio Ebus
4 Connecteur thermostat d'ambiance 24V

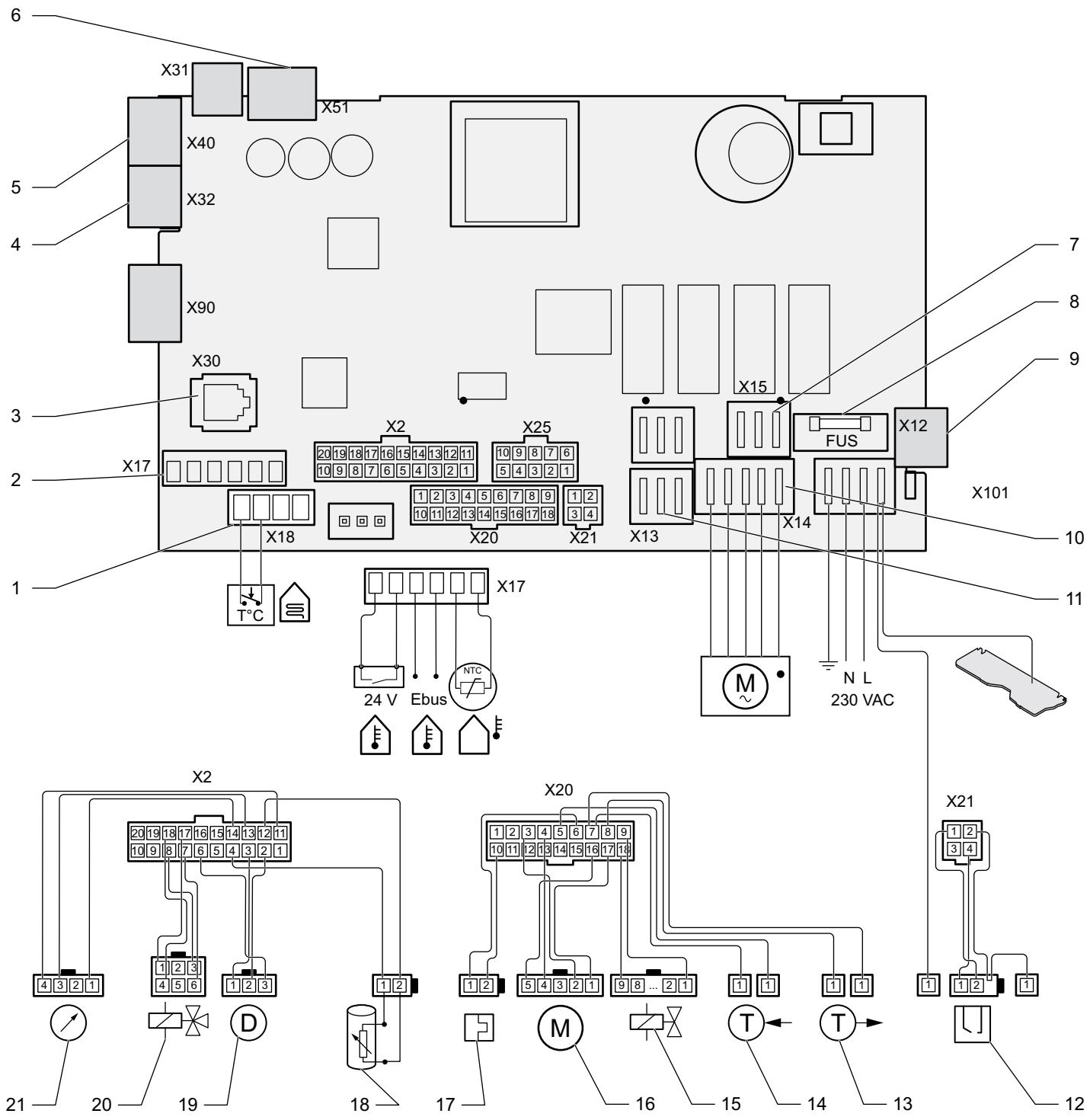

Légende
1 Connecteur sécurité de surchauffe pour plancher chauffant 2 Connecteur accessoires de régulation 3 Connecteur Exalink 4 Connecteur solaire 5 Carte option 24V 6 Interface utilisateur 7 Connecteur pour kit de replissage automatique 8 Fusible 9 Connecteur pour option 230 V 10 Pompe 11 Ballon de micro-accumulation
12 Electrode d'allumage et de contrôle de flamme 13 Capteur de température du départ chauffage 14 Capteur de température du retour chauffage 15 Mécanisme gaz 16 Ventilateur 17 Fusible thermique 18 Capteur de température du ballon de micro-accumulation 19 Détecteur de débit 20 Vanne 3 voies 21 Détecteur de pression du circuit chauffage
10.1 Première mise en fonctionnement
- Appuyez sur le bouton marche/arrêt pour mettre en service l'appareil. Assurez-vous que les fonctions sanitaire et chauffage de votre appareil sont désactivées.
10.2 Remplissage de l'installation de chauffage
Assurez-vous que le robinet d'arrivée d'eau froide de l'installation est ouvert. - Ouvrez les robinets d'arrêt situés sur les raccordements : ils doivent être positionnés dans le sens de l'écoulement.

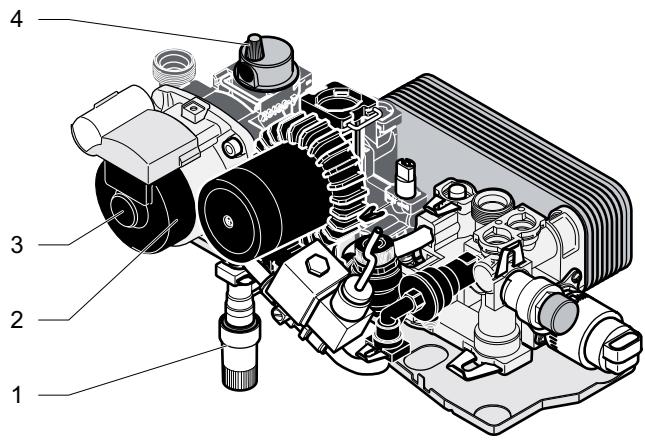

Légende
1 Robinet de remplissage 2 Pompe 3 Vis de l'arbre de la pompe 4 Bouchon du purgeur de la pompe
- Ouvrez le bouchon du purgeur situé sur la pompe ainsi que les purgeurs automatiques de l'installation.
- Ouvrez le robinet de replissage situé sous l'appareil jusqu'à 0.8 bar sur l'indicateur de pression.
Une routine de dégazage se lance automatiquement pendant 5 minutes dès que l'appareil atteint 0.5 bar de pression. Pendant ce temps, les fonctions chauffage et eau chaude sanitaire ne peuvent être activées.
- Purgez chaque radiateur jusqu'à écoulement normal de l'eau puis refermez les purgeurs de l'installation. Laissez le bouchon du purgeur de la pompe ouvert.
Les deux opérations suivantes permettent de débloquer le moteur de la pompe suite à un stockage prolongé et de purger l'air du circuit de refroidissement de la pompe.
- Retirez la vis de l'arbre de la pompe et introduisez un tournevis plat. Un filet d'eau sans pression doit normalement sortir de la pompe.
- Entraînez l'arbre de la pompe sur quelques tours, puis remettez en place la vis.
10.3 Remplissage du circuit d'eau chaude sanitaire
- Ouvrez les différents robinets d'eau chaude pour remplir le circuit sanitaire.

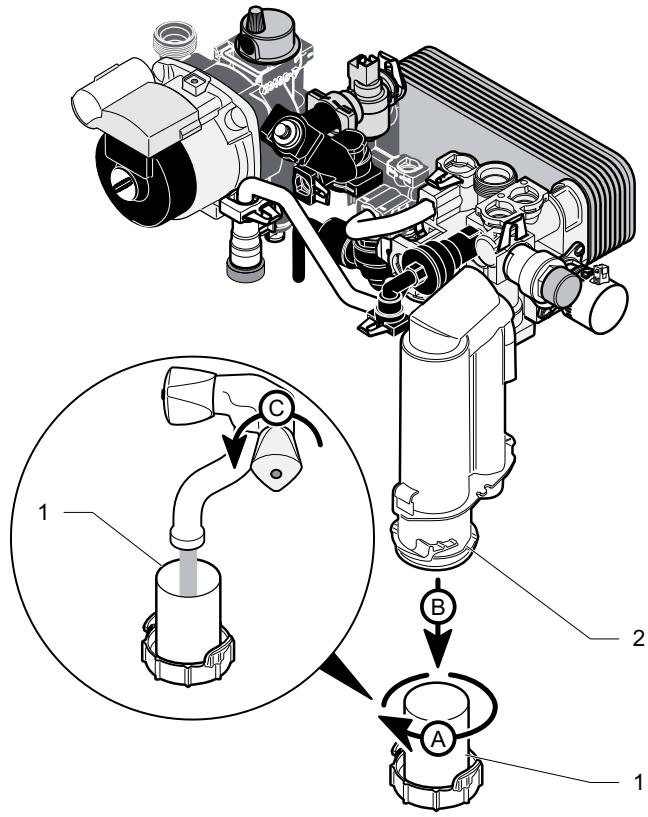

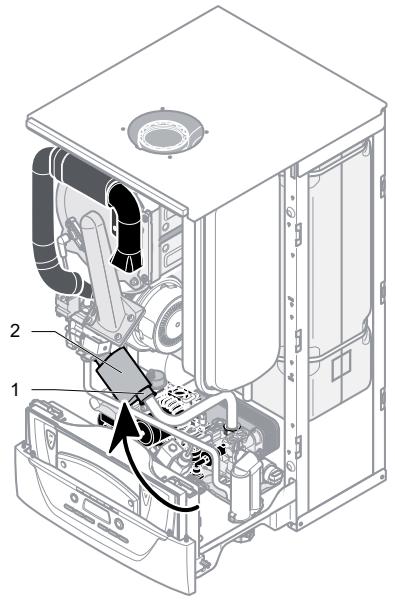

Légende
1 Bouchon 2 Récupérateur de condensats
- Amorcez le bouchon (1) du récupérateur de condensats en le remplissant avec de l'eau.
- Activez les fonctions sanitaire et chauffage de votre appareil.
- Faites fonctionner l'appareil au moins 15 minutes en chauffage avec une température de consigne chauffage supérieure ou égale à 50°C (non applicable pour une installation avec plancher chauffant).
- Purgez à nouveau chaque radiateur jusqu'à écoulement normal de l'eau puis refermez les purgeurs.
Vérifiez que les condensats s'évacuent correctement par le flexible. Si ce n'est pas le cas, amorcez le siphon en déversant 14 de litre d'eau par l'orifice d'évacuation des produits de combustion.
- Si vous rencontrez des difficultés de dégazage, lancez les programmes de dégazage du circuit chauffage (reportez-vous au chapitre "Réglages techniques de l'appareil et liste des paramètres"). Assurez-vous que l'indicateur de pression affiche une valeur de 0.8 bar; sinon, remplissez à nouveau l'appareil.

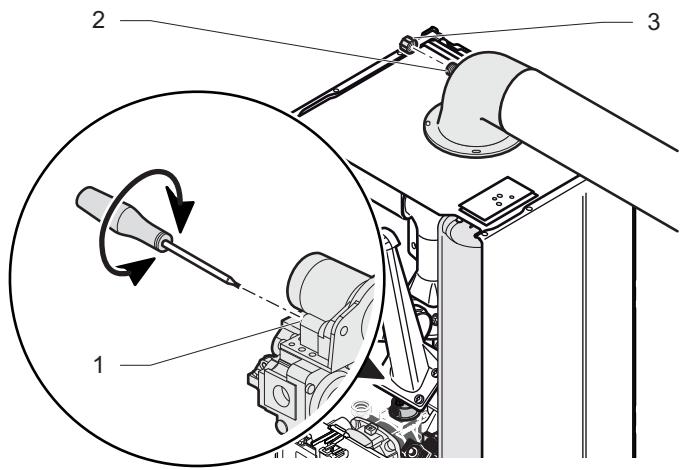

10.5 Débits de gaz
Les débits de gaz dépendent du taux de CO2 et de la vitesse du ventilateur. - Vérifiez le taux de CO2 dans les produits de combustion et comparez-le avec les valeurs indiquées au chapitre "Mesure du CO2".
Légende
1 XXXX = vitesse min. du ventilateur 2 YYY = vitesse max. du ventilateur
- Pour connaître les vitesses min. (1) et max. (2) du ventilateur, consultez l'étiquette collée sur le silencieux de l'appareil.
10.5.1 Vérification de la vitesse max. du ventilateur
- Réglez l'appareil sur le mode de test "P.02 : forçage brûleur à P. max". Reportez-vous au chapitre "Modes de test".
- Dès que le mode de forçage du brûleur est activé, appuyez pendant plus de 5 secondes sur la touche (menu) pour revenir à l'écran principal.
- Pour vérifier la vitesse max. du ventilateur, reportez-vous au chapitre "Réglages à l'installation" et utilisez le code "d.34".
- Si la valeur affichée à l'écran correspond à ± 200 tr/min à la valeur "YYYY" indiquée sur l'étiquette, les débits de gaz sont corrects.
- Si ce n'est pas le cas, contactez le service après-vente.
10.5.2 Vérification de la vitesse minimale du ventilateur
- Réglez l'appareil sur le mode de test "P.01 : forçage brûleur à P. min." Reportez-vous au chapitre "Modes de test".
- Dès que le mode de forçage du brûleur est activé, appuyez pendant plus de 5 secondes sur la touche (menu) pour revenir à l'écran principal. Pour vérifier la vitesse min. du ventilateur, reportez-vous au chapitre "Réglages à l'installation" et utilisez le code "d.34".
- Si la valeur affichée à l'écran correspond à ± 200 tr/min à la valeur "XXXX" indiquée sur l'étiquette, les débits de gaz sont corrects.
- Si ce n'est pas le cas, contactez le service après-vente.
10.6 Test du système de chauffage
Assurez-vous que les organes de régulation externes (thermostat d'ambiance, sonde extérieure,...) envoient une demande de chauffage à l'appareil. Assurez-vous que toutes les vannes thermostatiques des radiateurs sont ouvertes. - Activez la fonction chauffage sur le tableau de bord de l'appareil. - Équilibrez les émetteurs de chaleur si nécessaire.
10.7 Test du système d'eau chaude sanitaire
Ouvrez un robinet d'eau chaude. - Vérifiez que la température obtenue est conforme au réglage effectué sur l'appareil.
10.8 Finalisation
Assurez-vous que le magnet est placé sur la façade de l'appareil.

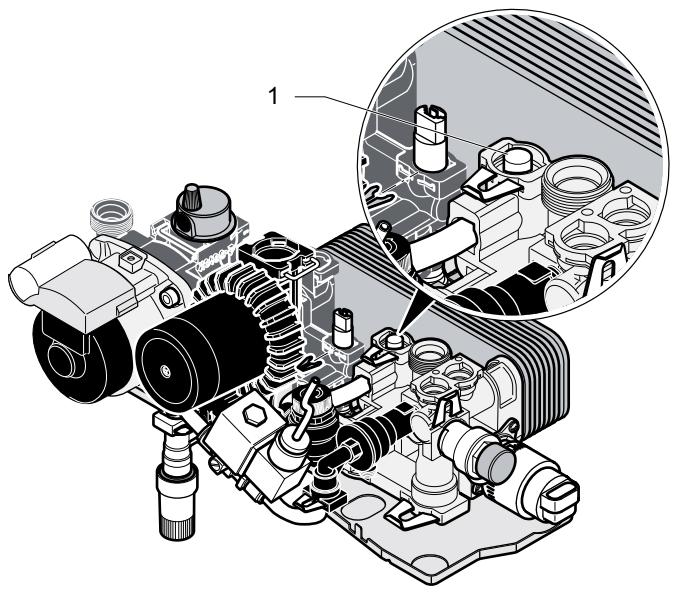

11.1 Réglage du circuit de chauffage
Il est nécessaire d'adapter ce débit en fonction du calcul de l'installation. À la livraison, la vis (1) du by-pass intégré est ouverte de 12 tour.
1 Vis du by-pass
- En fonction des besoins, effectuez la rotation de cette vis (par exemple, vissez pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l'installation.
Courbe débit/pression : Chaudière F 25
Légende
A Pression disponible entre départ et retour chauffage (kPa) B Débit dans le circuit chauffage (l/h) 1 Vitesse min. 2 Vitesse max.
11.2 Réglages techniques de la chaudière et liste des paramètres
L'accès aux données techniques de l'appareil permet d'effectuer certains réglages et d'analyser d'éventuels dysfonctionnements.
Note : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.
11.2.1 Réglages à l'installation

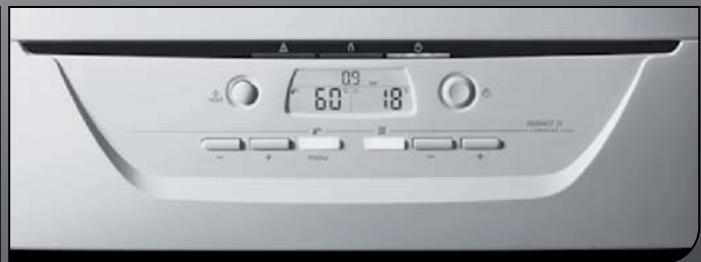

- Appuyez pendant plus de 7 secondes sur la touche (menu) pour accéder au menu de paramétrage. L'écran affiche "0".
- Appuyez 4 fois sur la touche du mode.
L'écran affiche "96", c'est le mot de passe initialisateur.
- Appuyez sur (menu) pour valider. L'écran affiche le paramètre «00» et sa valeur.
- Appuyez sur la touche ⊕ ou ⊖ du mode
- Appuyez sur la touche ⊕ ou ⊙ du mode [Ⅲ] pour modifier la valeur du paramètre.
- Procédez ainsi pour chaque paramètre qui nécessite d'être modifié.
- Appuyez pendant plus de 7 secondes sur la touche (menu) pour sortir du menu de paramétrage.
| Code | Paramètre | Unité | Description | Réglage usine | Paramètre modifiable |
| d.00 | Puisance maximale chauffage | kW | Choisissez une valeur :F 25 21L ▷ 5 à 15 kWF 25 42L ▷ 5 à 18 kW | 1215 | oui |
| d.01 | Temps de post balayage en chauffage | min. | Choisissez une valeur comprise entre 2 et 60. | 5 | oui |
| d.02 | Temps de blocage du brûleur en mode chauffage (anti-court cycles) | min. | Afin d'éviter une mise en marche et à l'arrêt fréquentés du brûleur, un blocage électronique de la remise en marche est activé pour une durée déterminée après chaque arrêt du brûleur. Le temps de blocage du brûleur peut être adapté aux conditions d'utilisation de l'installation de chauffage et dépend de la température de consigne du chauffage :- à 80°C, la durée est fixe (2 minutes)- à 10°C, la durée est régliable :CHOisissez une valeur comprise entre 2 et 60 minutes. | 20 | oui |
| d.03 | Temperature de l'entrée de l'échangeur à plaque | °C | Affichage de la température de l'entrée échangeur à plaque sur le circuit court | - | non |
| d.04 | Température de l'eau du gallon | °C | Affichage de la température de l'eau du gallon. | - | non |
| d.18 | Fonctionnement de la pompe | - | Mode de fonctionnement :0 = Discontinu avec brûleur1 = Continu avec T.A.2 = Permanent | 1 | oui |
| d.19 | Vitesse de la pompe | - | Mode de fonctionnement :0 = Automatique : vitesse max. lorsque le brûleur est allumé1 = Vitesse min.2 = Automatique : vitesse automatique lorsque le brûleur est allumé3 = Vitesse max. | 2 | oui |
| d.20 | Température de consigne de l'eau chaude sanitaire max. | °C | La température de consigne de l'eau chaude sanitaire max.conseillée est de 60°C. Choisissez une valeur entre 50°C et 60°C. | 60 | oui |
| Les 2 menus suivants s'affichent si une carte option (non fournie) est installée sur l'appareil. |
| d.27 | Fonction relais 1 | - | Affectation d'une fonction au relais 1 de la carte option :1 = Pompe de recirculation sanitaire2 = Pompe chauffage additionnelle3 = Pompe de charge balloon4 = Clapet fumées / ventilateur cheminée5 = Vanne gaz exter6 = message d'erreur externe | 1 | oui |
| d.28 | Fonction relais 2 | - | Affectation d'une fonction au relais 2 de la carte option :1 = Pompe de recirculation sanitaire2 = Pompe chauffage additionnelle3 = Pompe de charge balloon4 = Clapet fumées / ventilateur hotte5 = Vanne gaz exter6 = message d'erreur externe | 2 | oui |
| Le menu suivant s'affiche si un kit de replissage automatique du circuit chauffage est installé sur l'appareil. |
| d.31 | Mode de replissage | - | Mode de fonctionnement :0 = Manuel1 = Semi-automatique2 = Automatique | 0 ou 2 | - |
| d.34 | Vitesse du ventilateur | tr/min. | Affichage de la vitesse du ventilateur entre 0 et 99.Multipiez la valeur affichée par 100. | - | non |
| d.35 | Position de la vanne 3 voies | - | 0 = Position chauffage100 = Position eau chaude sanitaire | - | non |
| d.36 | Débit d'eau chaude sanitaire | l/min. | Affichage du débit d'eau chaude sanitaire. | - | non |
| Le menu suivant s'affiche si un système solaire (non fourni) est raccordé sur l'appareil. |
| d.39 | Température de l'eau du circuit solaire | °C | Affiche la température de l'eau du circuit solaire mesurée par la sonde située en amont du mitigeur. | - | non |
| d.40 | Températuredépart chauffage | °C | Affichage de la température départ chauffage. | - | non |
| d.41 | Température retour chauffage | °C | Affichage de la température retour chauffage. | - | non |
| d.43 | Courbe chauffage | K | Reportez-vous à la notice de la sonde extérieure raccordée sur l'appareil. | 1.2 | oui |
| d.45 | Pied de courbe chauffage | °C | 20 | oui |
| Le menu suivant s'affiche si une sonde extérieure (non fourni) est installée sur l'appareil. |
| d.47 | Température extérieure | °C | Affiche la température mesurée par la sonde extérieure. | - | non |
| d.62 | Offset nuit | °C | Choix de l'abaisissement de consigne entre le jour (période CONFORT du T.A.) et la nuit (période ECO du T.A.). Choisissez une valeur entre 0 et 31°C. | 0 | oui |
| d.67 | Temps restant avant la fin de l'anti-court cycle en mode chauffage. | min. | Affiche le temps restant avant la fin de l'anti-court cycle. | - | non |
| d.71 | Température de consigne max. du départ chauffage | °C | Sélectionnez une valeur entre 50°C et 80°C. | 75 | oui |
| d.85 | Puisance minimale de l'appareil | kW | Choisissez une valeur : F 25 21L ▷ 5 à 15 kW F 25 42L ▷ 5 à 18 kW | 55 | oui |
| d.90 | Détection d'un thermostat d'ambiance eBUS | - | 0 = Non déetecté1 = Déetecté | - | non |
| d.94 | Remise à zéro de la liste des codes définuts | - | Cette fonction permet de remetre à zéro la liste des codes définuts apparatus sur l'appareil.0 = Non1 = Remise à zéro des définuts | 0 | oui |
11.2.2 État de l'appareil
- Appuyez sur la touche du mode iii pendant plus de 3 secondes pour connaître l'état de fonctionnement en cours de l'appareil.
L'écran affiche l'état de l'appareil "S. XX".
- Appuyez sur la touche du mode XIII pendant plus de 3 secondes pour sortir de ce menu.
| Etat | Mode Chauffage |
| S.00 | Pas de demande chauffage |
| S.01 | Pré-balayage ventilateur |
| S.02 | Pré-balayage pompé |
| S.03 | Allumage |
| S.04 | Brûleur allumé |
| S.05 | Post balayage pompé / ventilateur |
| S.06 | Post balayage ventilateur |
| S.07 | Post balayage pompé |
| S.08 | Temporisation anti court-cycles après chauffage |
| Etat | Réchauffage sanitaire |
| S.20 | Cycle réchauffage du gallon |
| S.21 | Pré-balayage ventilateur |
| S.23 | Allumage |
| S.24 | Brûleur allumé |
| S.25 | Post balayage pompé / ventilateur |
| S.26 | Post balayage ventilateur |
| S.27 | Post balayage pompé |
| S.28 | La chaudière bloque le réchauffage du gallon après un cycle de réchauffage. |
| Etat | Messages particuliers |
| S.30 | Etat par défaut, pas de demande chauffage, ni sanitaire. Si un T.A. EBUS est raccordé sur la chaudière, vérifie que le shunt est liéven sur les bornes 3 et 4 de la carte principale de la chaudière. |
| S.31 | Mode de fonctionnement "Eau chaude seule" |
| S.32 | Cycle de contrôle : la vitesse du ventilateur en phase de fonctionnement est hors tolérance. |
| S.34 | Mode de fonctionnement "Protection contre le gel" |
| S.39 | Contact plancher chauffant ouvert. |
| S.41 | Pression d'eau trop élevé |
| S.53 | Cycle d'attente : différence de température entre le départ et le return chauffage trop élevé. Si ΔT > 30, forçage à Pmin. |
| S.54 | Cycle d'attente : manque d'eau dans l'installation / montée en température entre le départ et le return chauffage trop élevé. |
| S.96 | Test du capteur de température du return chauffage. |
| S.98 | Test des capteurs de température découvert et return chauffage ou l'appareil est en défaut. |
| S.99 | Remplissage automatique en cours |
11.2.3 Modes de test
En activant ces différents modes de test, vous pouvez déclencher des fonctions spéciales sur l'appareil.
- Appuyez sur le bouton marche/arrêt pour éteindre l'appareil.
- Tout en maintenant la touche (menu) enfoncée pendant plus de 5 secondes, appuyez sur le bouton marche/arrêt. L'écran affiche le premier mode de test "P01".
- Appuyez sur la touche ou du mode pour sélectionner le mode de test que vous souhaitez lancer.
- Appuyez sur (menu) pour lancer le mode de test. Le numéro du mode de test "PX" et "On" clignotent sur l'écran.
- Le mode de test sera automatiquement arrêté au bout de 15 minutes.
- Lorsque vous avez terminé, appuyez pendant plus de 5 secondes sur la touche (menu).
| Code | Paramètre | Description |
| P.01 | Forçage du brûleur à puissance ajustable en chauffage | L'appareil fonctionné à une puissance ajustable de Pmin. à 100% en utilisant les touches ⊕ ou ⊙ du mode IIII après un allumage réussi. |
| P.02 | Forçage du brûleur à Pmax. en chauffage | L'appareil fonctionné à la puissance max. de l'appareil après un allumage réussi. |
| P.03 | Forçage du brûleur à puissance allumage en chauffage | L'appareil fonctionné à la puissance allumage après un allumage réussi. |
| P.05 | Remplissage de l'appareil | La vanne 3 voies est en position centrale, la pompe et le brûleur s'accêtent pour replir l'appareil. |
| P.06 | Dégazage de l'installation | La fonction est activée pour une durée de 5 minutes sur le circuit chauffage. Assurez-vous que le purgeur est ouvert. |
| P.07 | Dégazage de l'appareil | La fonction est activée pour une durée de 4 minutes sur le circuit court suivi de 1 minute sur le circuit chauffage. Assurez-vous que le purgeur est ouvert. |

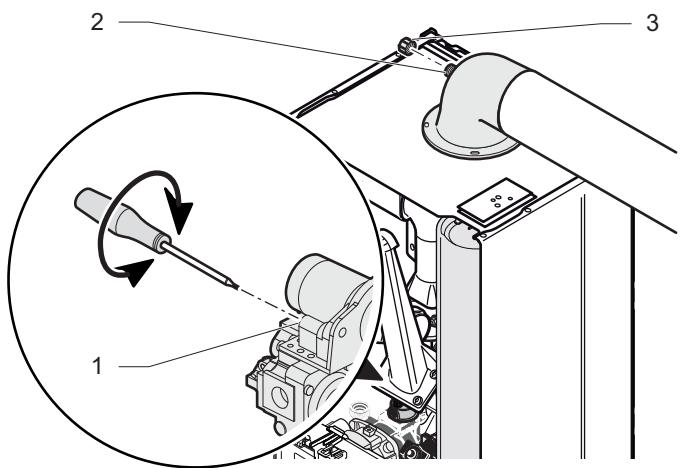

Légende
1 Vis de réglage de la puissance max. 2 Prise de mesure 3 Bouchon
- Enlevez tout d'abord la façade étanche.
- Enlevez le bouchon (3) puis raccordez un analyseur de CO2 par la prise de mesure (2).
- Réglez l'appareil sur le mode de test "P.02 : forçage brûleur à P. max". Reportez-vous au chapitre "Modes de test".
- Attendez environ 2 minutes pour obtenir une valeur de CO2 stabilisée.
- Si la valeur n'est pas correcte, ajustez progressivement le réglage en tournant la vis (1) pour obtenir la valeur de CO2 indiquée dans le tableau ci-après.
Tout scellage détruit doit être reconstitué.
| Réglage | G20 | G25 | G31 |
| CO2 façade ouverte | 9.0 +/- 0.2 | 8.8 +/- 0.2 | 10.1 +/- 0.2 |
| CO2 façade fermée | 9.2 +/- 0.3 | 9.0 +/- 0.3 | 10.3 +/- 0.3 |
11.4 Nouvelle vérification et remise en fonctionnement
- Une fois que l'appareil est installé, vérifiez son fonctionnement.
- Mettez l'appareil en fonctionnement pour vous assurer que les réglages sont opérationnels et vérifiez que l'appareil fonctionne en toute sécurité.
- Effacez l'historique des codes définis apparus sur l'appareil. Pour ce faire, reportez-vous au chapitre "Réglages à l'installation" et utilisez le code "d.94".
- Vérifiez l'étanchéité de l'appareil (gaz et eau) et éliminez les fuites eventuelles.
- Vérifiez que les fumées sont évacuées correctement.
- Contrôlez l'ensemble des dispositifs de commande et de sécurité, leurs réglages et leurs états de fonctionnement.
Au terme de l'installation, l'installateur doit :
- expliquer à l'utilisateur le fonctionnement de l'appareil, des dispositifs de sécurité et, si nécessaire, faire une démonstration et répondre aux questions
- donner à l'utilisateur tous les documents relatifs à l'appareil
- remplir les documents, le cas échéant
- informer l'utilisateur sur les précautions à prendre pour ne pas endommager le système, l'appareil et le local.
- rappeler à l'utilisateur de faire effectuer un entretien annuel.
- expliquez à l'utilisateur comment vidanger l'appareil et lui montrez les éléments à manipuler.
13.1 Diagnostic de pannes
- Avant de procéder à un diagnostic spécifique, procédez aux vérifications suivantes :
- Vérifiez qu'il n'y a pas de coupure du réseau électrique et que l'appareil est correctement branché.
- Vérifiez l'alimentation en gaz de l'appareil.
- Assurez-vous que les robinets d'arrêt soient ouverts.
- Assurez-vous que l'indicateur de pression affiche une valeur de 0.8 bar ; sinon, replissez l'appareil.
- Vérifiez le bon fonctionnement des organes de régulation externes (thermostat d'ambiance, sonde extérieure,...).
- Si le symbole - et le message "RE SET" s'affichent à l'écran, appuyez sur le bouton reset - pour redémarrer l'appareil.
13.2 Historique des codes définis
Ce menu permet d'afficher les 10 derniers codes définis apparus sur l'appareil.
Pour afficher l'historique des codes définuts, appuyez simultanément sur les touches et du mode II pendant plus de 3 secondes. L'écran affiche le premier défaut "01 XX". Pour afficher les autres défauts apparus sur l'appareil, appuyez sur la touche du mode
| Historique | Code défaut | Description |
| 01 | XX | Reportez-vous au chapitre "Codes définuts". |
| 02 | XX | Reportez-vous au chapitre "Codes définuts". |
| 03 | XX | Reportez-vous au chapitre "Codes définuts". |
| 04 | XX | Reportez-vous au chapitre "Codes définuts". |
| 05 | XX | Reportez-vous au chapitre "Codes définuts". |
| 06 | XX | Reportez-vous au chapitre "Codes définuts". |
| 07 | XX | Reportez-vous au chapitre "Codes définuts". |
| 08 | XX | Reportez-vous au chapitre "Codes définuts". |
| 09 | XX | Reportez-vous au chapitre "Codes définuts". |
| 10 | XX | Reportez-vous au chapitre "Codes définuts". |
- Pour effacer l'historique des codes définuts apparus sur l'appareil, reportez-vous au chapitre "Réglages à l'installation" et utilisez le code "D.94".
13.3 Codes définis
Les pannes décrites dans ce chapitre doivent être traitées par un professionnel qualifié et, si nécessaire, par le service après-vente.
| Description | Code défaut | Cause | Solution |
| Manque d'eau dans l'installation (<0.3 bar) | F22 | Robinet d'arrivée d'eau ferméPompe déconnectéeFuite dans l'installation | • Remplissez l'installation.Purgez l'installation.• Vérifie les connexions de la pompe.• Vérifie les connexions des capteursdépart etretour chauffage.• Vérifie qu'il n'y a pas de fuite. |
| Absence d'eau dans l'installation :pas d'élévation de température mais le brûleur est allumé | F83 |
| Défaut d'allumage | F28 | Pas d'arrivée de gaz / Débit gaz insuffistantMauvais réglage du mécanisme gazÉlectrode d'allumage et de contrôle de flamme défectueuses | • Vérifie le circuit d'arrivée gaz (robinet gaz ouvert).• Vérifie le réglage du mécanisme gaz.• Vérifie les connexions de l'allumeur.• Vérifie l'état de l'électrode (corrosion). |
| Perte de flamme en fonctionnement | F29 |
| Fluctuation du signal de la flamme | F 68 | Allumeur défectueux |
| Défaut d'extraction ou de l'aspiration de l'air | F32 | Vitesse du ventilateur incorrecte | • Vérifie l'arrivée d'air et l'évacuation des fumées.• Vérifie les connexions électriques du ventilateur. |
| Défaut de surchauffe | F20 | Sécurité de surchauffe activée (97°C) | • Vérifie le fonctionnement de la pompe.• Vérifie que les robinets d'arrêtdépart etretour chauffage sont ouverts. |
| - | Mauvais dégazage |
| Défaut du capteur de températuredépart chauffage | F00 | Capteur déconnecté | • Vérifie les connexions du capteur. |
| F10 | Court-circuit du capteur | • Vérifie les câbles du capteur. |
| Défaut du capteur de températuredu bon | F03 | Capteur déconnecté | • Vérifie le capteur. |
| F13 | Court-circuit du capteur de température du bon |
| F79 | Défaut capteur de température du bon |
| Défaut du capteur de pression circuit chauffage | F73 | Capteur de pression en court-circuit ou déconnecté | • Vérifie les connexions du capteur.• Vérifie le capteur. |
| F74 | Capteur de pression en déconnect |
| Défaut capteur de températureretour chauffage | F01 | Capteur de température retour chauffagedéconnecté | • Vérifie les connexions du capteur.• Vérifie les câbles du capteur.• Vérifie le capteur. |
| F11 | Court-circuit du capteur de température retour chauffage |
| Défaut du capteur de températurede régulation sanitaire | F02 | Capteur déconnecté | • Vérifie les connexions du capteur.• Vérifie les câbles du capteur.• Vérifie le capteur. |
| F12 | Court-circuit du capteur de température derégulation sanitaire |
| Défaut de tension EBUS | F49 | Défaut sur la ligne EBUSCourt circuit sur le connecteur EBUS | • Vérifie la charge sur la ligne EBUS. |
| Défaut de la carte principale | F61 | Défaut de commande de la vanne gaz | • Vérifie l'ensemble des connexions de la carte principale. |
| F62 | Défaut de fermetre de la vanne gaz |
| F63 | Défaut de mémoire de la carte principale |
| F64 | Fluctuation rapide du capteur départ ou retour chauffage | • Vérifie la carte électronique.• Vérifie le code produit.• Faites un reset de l'appareil. |
| F65 | Température de la carte principale trop élevé |
| F67 | Défaut du signal de flamme sur la carte principale |
| Défaut du moteur du mécanisme gaz | - | Court-circuit du moteur mécanisme gaz | • Vérifie les connexions du mécanisme gaz.• Vérifie le fonctionnement du mécanisme gaz.• Vérifie le fonctionnement de la pompe à condensats (en option) |
| F26 | Câbles déconnectés ou défectueux |
| F77 | Mécanisme gaz défectueuxPompe à condensats défectueuse (en option) |
| Défaut de détention de flamme | F27 | Détection de flamme anormale | • Vérifie l'électrode de détention de flamme.• Vérifie la carte principale.• Vérifie l'allumeur. |
| - | Mécanisme gaz défectueux |
| Défaut de l'interface utilisateur | - | Carte interfacé défectueuse | • Remplacez la carte interfacie. |
| Défaut du capteur de températuredépart chauffage | F71 | Capteur de température départ chauffage déclipsé ou défectueux (pas de variation de température) | • Vérifie les connexions du capteur.• Assurez-vous que le capteur est clipse sur la tubule. |
| Interface utilisateur incompatible avec la carte principale | F70 | Mauvais code produit | • Vérifie le code produit.• Vérifie la référence de la carte. |
| Défaut de circulation d'eau | F24 | Mauvais fonctionnement de la pompe (montée en température trop rapide) | • Vérifie que les robinets d'arrêtdépart etretour chauffage sont ouverts. |
| Écart de température maximum atteint entre départ et retour chauffage | F23 | Problème de circulation d'eau | • Vérifie la connexion des capteurs départ etretour chauffage.• Vérifie la vitesse de la pompe. |
| Écart de température permanent entre les capteursdépart et retourchauffage | F72 | Incohérence entre les températures départ etretour chauffage (écart permanent) | • Vérifiez les connexions des capteurs detempérature.• Remplacez les capteurs défectueux. |
| F84 | Capteurs de température départ et retourchauffage inversés ou déconnectésCapteurs de température défectueux |
| Défaut du fusible thermique | F76 | Fusible thermique déconnectéFusible thermique défectueux | • Vérifiez les connexions du fusible.• Remplacez le corps de chauffe. |
| Défaut sur le circuit sanitaire | F81 | Surchauffe sur le circuit sanitaire | • Vérifier si :- capteur de température mal clipée (sortie échangeur à plaques)- pompé sanitaire hors service- clapet anti retour bloqué- échangeur à plaque bouché-cannes ballons bouchées-air dans le circuit primaire-pompe principale hors service |
| Défaut des capteurs départ etretour chauffage | F85 | Capteurs de température départ et retourchauffage connectés sur la même tubule | • Vérifiez les connexions des capteurs detempérature. |
Tout scellage détruit doit être reconstitué.
Pour un fonctionnement avec un gaz autre que celui prévu en usine, il faut effectuer certains réglages au niveau du mécanisme gaz.
Légende
1 Vis de réglage de la puissance max. 2 Prise de mesure 3 Bouchon
- Enlevez tout d'abord la façade étanche.
- Enlevez le bouchon (3) puis raccordez un analyseur de CO2 par la prise de mesure (2).
14.1.1 Réglage du mécanisme gaz
- Appuyez sur le bouton marche/arrêt pour mettre hors service l'appareil.
- Tournez la vis en respectant le sens et le nombre de tours indiqués dans le tableau ci-après.
| Réglage changement de gaz | Modèle | G20 ▷ G25 | G20 ▷ G31 | G31 ▷ G20 |
| F25 | 1.5 tour | | 2 tours |
| F25 | | 2 tours | |
14.1.2 Réglage de la puissance maximale
- Réglez l'appareil sur le mode de test "P.02 : forçage brûleur à P. max". Reportez-vous au chapitre "Modes de test".
- Attendez environ 2 minutes pour obtenir une valeur de CO2 stabilisée.
- Comparez la valeur mesurée avec les valeurs indiquées dans le tableau ci-après.
| Réglage changement de gaz | Modèle | G20 ▷ G25 | G20 ▷ G31 | G31 ▷ G20 |
| CO2 façade ouverte | F25 | 8.8 ± 0.2 % | 10.1 ± 0.2 % | 9 ± 0.2 % |
| CO2 façade fermée | F25 | 9 ± 0.3 % | 10.3 ± 0.3 % | 9.2 ± 0.3 % |
- Vérifiez le taux de CO2 dans les produits de combustion et comparez-le avec les valeurs indiquées au chapitre "Données techniques" (il doit être inférieur à 500 ppm).
14.1.3 Remise en service
- Remettez en place le bouchon du coude de ventouse.
- Remontez la façade étanche de l'appareil.
Note : après remontage de la façade étanche, la valeur de CO2 change et doit correspondre à celle indiquée dans le tableau ci-dessus.

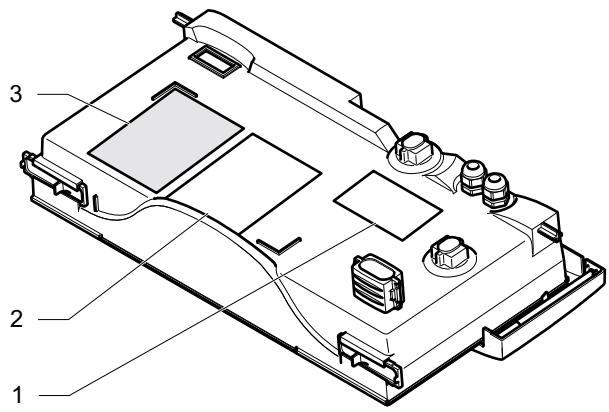

Légende
1 Emplacement étiquette changement de gaz 2 Emplacement code défaut 3 Plaque signalétique
- Collez l'étiquette de changement de gaz fournie avec l'appareil sur l'emplacement (1) du couvercle du boîtier électrique.
- En fonction des étiquettes de changement de gaz, cochez sur l'étiquette le type de gaz raccordé.
14.2 Redémarrage et nouvelle vérification avant mise en fonctionnement
- Avant de mettre l'appareil en fonctionnement, suivez les consignes du chapitre Réglage spécifique.

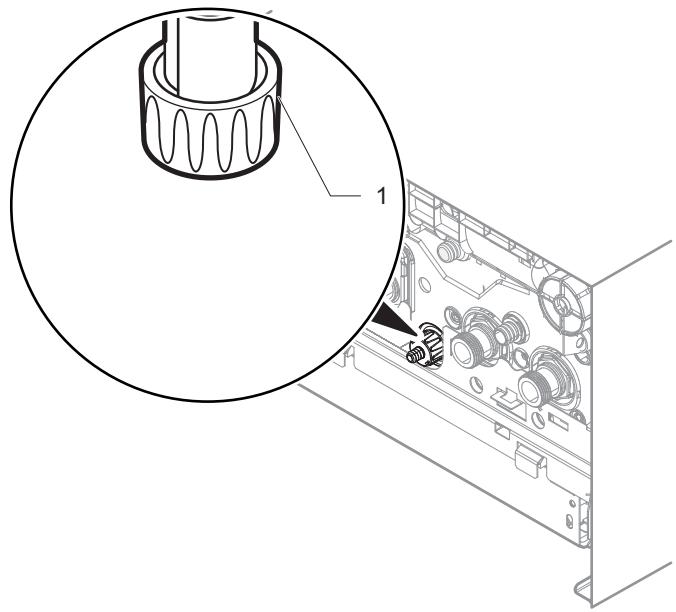

Légende
1 Robinet de vidange chauffage - Ouvrez le robinet de vidange (1) situé en dessous de la chaudière. - Faites une prise d'air en ouvrant, par exemple, un purgeur de l'installation. Pour vidanger uniquement l'eau du circuit chauffage présente dans l'appareil, fermez tout d'abord les robinets d'arrêt départ et retour chauffage.
15.2 Circuit d'eau chaude sanitaire
- Fermez le robinet d'arrivée d'eau de l'installation.
- Faites une prise d'air en ouvrant un robinet d'eau chaude.
16 Maintenance
- Reportez-vous au chapitre "Consignes de sécurité" pour consulter la liste des opérations à effectuer avant de procéder à la maintenance de l'appareil.
- Une fois les opérations de maintenance terminées, reportez-vous au chapitre "Mise en service" pour redémarrer l'appareil.
16.1.1 Vérification des composants
- Vérifiez que le détecteur de début fonctionne correctement.
- Vérifiez que le mécanisme gaz module correctement.
- Vérifiez que les capteurs de température fonctionnent correctement.
- Vérifiez la qualité de l'ionisation.
- Vérifiez que le fusible thermique assure la protection de l'appareil contre les surchauffes.
- Vérifiez que le détecteur de pression fonctionne correctement.
- Vérifiez la pression du vase d'expansion.
16.1.2 Autres vérifications
- Vérifiez le taux de CO2 dans les produits de combustion et comparez-le avec les valeurs indiquées au chapitre "Mesure du CO2".
- Vérifiez qu'il n'y a pas de fuites au niveau des joints, des soupapes de sécurité et du disconnecteur. Vérifiez qu'il n'y a pas de fuites de gaz.
- Vérifiez l'état du joint du conduit d'évacuation des produits de combustion.
- Vérifiez le raccordement à la terre de l'appareil.
16.1.3 Nettoyage des composants
- Nettoyez les composants suivants :
- Le filtre eau froide
- Le contrôle chauffage
- Le récapacitéur de condensats
- Le corps de chauffe Le brûleur Le ventilateur
- Le filtre à particules
16.1.4 Protection anti-corrosion et anti-boues
Pour éviter tout phénomène de corrosion, il est recommandé d'ajouter un inhibiteur de corrosion dans l'eau du circuit chauffage. Cet inhibiteur aura pour résultat d'arrêter les réactions électriques entre les différents métaux de l'installation. Il évitera aussi par voie de conséquence la formation de gaz qui pourrait se produire lors des réactions chimiques.
Le traitement d'eau est particulièrement important sur les planchers chauffants car la basse température est favorable à la prolifération bactérienne. Il peut en résulter des boues qui peuvent boucher tout ou partie des circuits.
Le dosage de ces produits nécessite de connaître le volume d'eau dans l'installation. Il est recommandé de noter ce volume pour futurs besoins.
Les inhibiteurs doivent être compatibles avec les matériels utilisés dans l'installation.
Légende
1 Vis de fixation de la façade avant
2 Façade avant - Retirez la façade avant de l'appareil en respectant l'ordre des opérations (A) et (B).

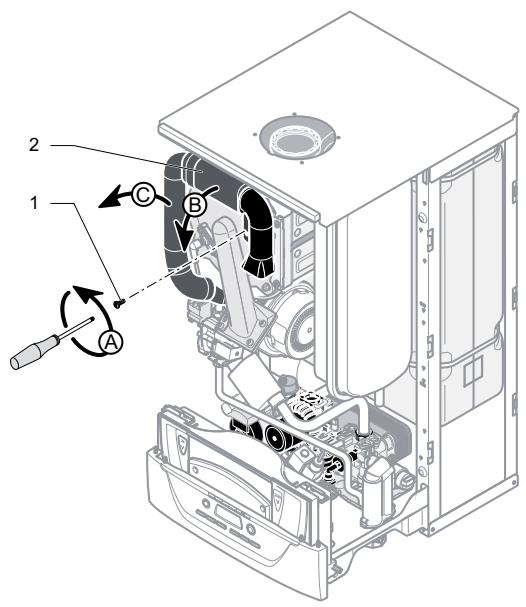

Légende
1 Vis de fixation du silencieux 2 Silencieux
- Retirez la vis de fixation du silencieux (1). Enlevez le silencieux (2).
- Nettoyez l'intérieur du silencieux avec un chiffon sec si nécessaire en prenant soin de ne pas abimer la mousse intérieure.
- Procédez dans l'ordre inverse des opérations pour remonter le silencieux.

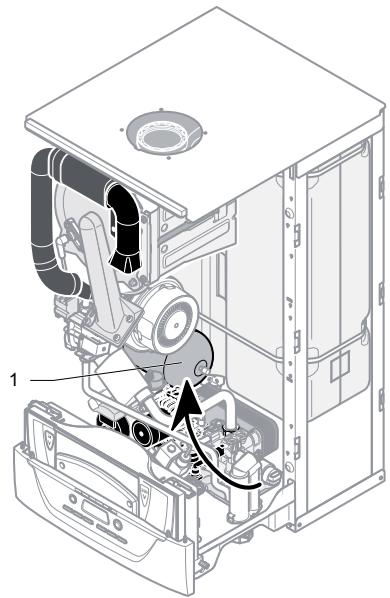

Légende
1 Vase d'expansion chauffage
- Contrôlez la pression d'alimentation du vase d'expansion (voir chapitre "Données techniques") par la prise de pression située au-dessous du vase d'expansion et adaptez-la si nécessaire.
- À propos du montage d'un vase d'expansion neuf, remplissez et purgez l'appareil, ou l'installation si nécessaire.

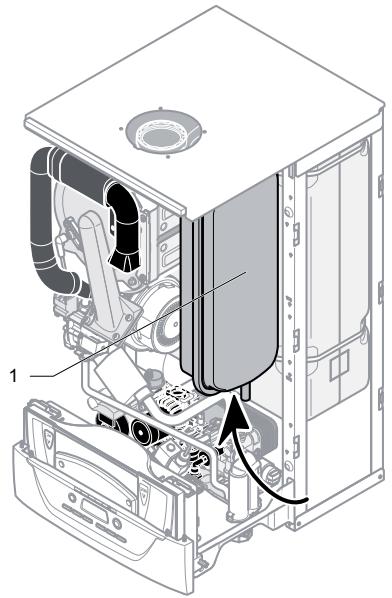

Légende
1 Vase d'expansion sanitaire
Il n'est pas nécessaire de déposer le vase d'expansion chauffage pour déposer le vase d'expansion sanitaire.
- Contrôlez la pression d'alimentation du vase d'expansion sanitaire (voir chapitre "Données techniques") par la prise de pression située au-dessus du vase d'expansion et adaptez-la si nécessaire.
- À propos du montage d'un vase d'expansion neuf, remplissez et purgez l'appareil, ou l'installation si nécessaire.
Légende
1 Filtre à particules 2 Clips
Démontez le filtre à particules pour vérifier son état.
- Contrôlez l'état du filtre à particules. Pour déposer le filtre à particules (1)stérolez les 2 clips (2).
- Le titre à particules doit être démonté et nettoyé lors de sa (ses) première(s) année(s) d'utilisation.
- Nettoyez la grille qui se trouve à l'intérieur.
- À brous le montage d'un filtre à particules neuf, replissez et purger l'appareil ou l'installation si nécessaire.
Légende
1 Rallonge du robinet de replissage 2 Clip de fixation du contrôle chauffage 3 Filtre chauffage 4 Clip de fixation de la tubulure sanitaire 5 Robinet de replissage 6 Clip de fixation du robinet de replissage 7 Clip de fixation de la tubulure sanitaire 8 Pompe sanitaire 9 Pompe chauffage 10 Bouchon du purgeur 11 Connecteur du capteur de pression circuit chauffage 12 Clip de fixation de la pompe sanitaire
13 Capteur de pression circuit chauffage 14 Échangeur sanitaire 15 Clip de fixation du capteur de pression circuit chauffage 16 Soupape de sécurité chauffage 17 Clip de fixation de la soupape de sécurité sanitaire 18 Vanne 3 voies 19 Soupape de sécurité sanitaire 20 Déconnecteur 21 Clip de fixation de la tubulure sanitaire 22 Récupérateur de condensats 23 Bouchon du récupérateur de condensats 24 Électrovanne (suivant modèles)
16.7.1 Filtre eau froide
- Fermez l'alimentation générale en eau froide.
- Dégagez le clip de fixation du filtre au froid (4).
- Enlevez le filtre eau froide (5) et nettoyez-le.
16.7.2 Filtre chauffage
Le filtre chauffage améliore le dégazage du circuit chauffage.
- Fermez les robinets d'arrêt depuis et retour chauffage, puis vidangez la chaudière.
- Dégagez le clip de fixation du filtre (2) placé sous la pompe.
- Enlevez le filtre chauffage (3).
- Nettoyez puis remettez-le en place en positionnant correctement l'ergot.
Attention : les condensats sont très acides, utilisez des gants de protection.
- Désolidarisez le flexible d'évacuation placé sous le récapaciteur de condensats (24).
- Enlevez le récapacateur de condensats ennant soit de ne pas renverser de liquide.
- Nettoyez les flexibles et enlevez les débris éventuellement présents.
- Nettoyez le récipient de condensats en le passant sous l'eau.
- Remontez l'ensemble en prenant soin de bien positionner les joints d'étanchéité.
Légende
1 Connecteur du mécanisme gaz 2 Vis de fixation de l'électrode d'allumage et de contrôle de flamme 3 Électrode d'allumage et de contrôle de flamme 4 Joint de l'électrode d'allumage et de contrôle de flamme 5 Écrou de fixation de l'ensemble brûleur 6 Vis de fixation de l'ensemble brûleur 7 Connecteur du fusible thermique 8 Extraction fumée
9 Serpentin 10 Corps de chauffe 11 Joint du brûleur 12 Brûleur 13 Mécanisme gaz 14 Ventilateur 15 Connecteur du ventilateur 16 Tubulure gaz
16.8.1 Démontage de l'ensemble brûleur
- Démontez le silencieux (reportez-vous au chapitre "Démontage du silencieux").
- Déconnectez et déposez la ventouse d'évacuation
- Déconnectez le connecteur de l'électrode d'allumage et de contrôle de flamme (3) à partir de l'allumeur.
- Enlevez la tubulure gaz (15).
- Retirez les connecteurs du mécanisme gaz (1) et du ventilateur (14).
- Desserrez les 4 écrous (5).
- Retirez l'ensemble brûleur du corps de chauffe (9).
Les vis (6) soudées sur le corps de chauffe ne doivent pas être endommagées. Dans le cas contraire, remplacez le corps de chauffe.
L'isolation de la porte du brûleur sur l'ensemble brûleur ne doit pas être endommagée. Dans le cas contraire, remplacez-la.
16.8.2 Nettoyage du corps de chauffe
- Nettoyez le serpentin (8) du corps de chauffe (9) avec de l'eau.
16.8.3 Contrôle du brûleur
Le brûleur (11) ne nécessite aucun entretien et n'a pas besoin d'être nettoyé.
- Vérifiez que sa surface n'est pas endommagée. Remplacez le brûleur si nécessaire.
- Après le contrôle ou le remplacement du brûleur, montez l'ensemble brûleur comme décrit au chapitre suivant.
16.8.4 Montage de l'ensemble brûleur
- Remplacez le joint (10).
- Placez l'ensemble brûleur sur le corps de chauffe (9).
- Serrez progressivement les 4 écrous (5) dans un ordre croisé.
- Remontez le silencieux.
- Raccordez la tubulure gaz (15) avec un joint neuf sur l'ensemble brûleur.
- Branchez le connecteur de l'électrode d'allumage et de contrôle de flamme (3) sur l'allumeur.
- Branchez le connecteur du mécanisme gaz (1) et du ventilateur (14).
- Remontez et connectez la ventouse d'évacuation. Ouvrez l'arrivée de gaz de l'appareil.
- Vérifiez l'étanchéité sur le raccord de gaz.
16.9 Remplacement du câble d'alimentation
Le câble doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- Si le câble d'alimentation est endommagé, remplacez-le en suivant les recommandations du chapitre «Raccordement électrique».
17 Pièces de rechange
Afin de garantir la sécurité du fonctionnement de l'appareil ainsi que sa longévité, utilisez des pièces d'origine agréées par le fabricant.
Cet appareil porte le marquage CE de conformité. Utilisez uniquement des pièces détachées d'origine, neuves et agréées par le fabricant.
Assurez-vous que les pièces détachées sont correctement installées et positionnées dans le bon sens. Après toute installation de pièce et tout entretien, contrôlez l'appareil et vérifiez qu'il fonctionne correctement.
18 Données techniques
| Description | Unité | F 25 A 21L | F 25 A 42L |
| Catégorie gaz | | II2Esi3P | II2Esi3P |
| Chauffage |
| Puisance utile min. à 80°C/60°C (P min.) | kW | 4.9 | 4.9 |
| Puisance utile max. à 80°C/60°C (P max.) | kW | 15.0 | 18.1 |
| Puisance utile min. à 50°C/30°C (P min.) | kW | 5.4 | 5.4 |
| Puisance utile max. à 50°C/30°C (P max.) | kW | 16.2 | 19.5 |
| Rendement sur P.C.I. à 80°C/60°C | % | 97.8 | 97.7 |
| Rendement sur P.C.I. à 50°C/30°C | % | 106.2 | 106.2 |
| Rendement à charge partielle (30%) sur P.C.I. à 40°C/30°C | % | 109.2 | 108.4 |
| Niveau de rendement selon la Directive Européenne 92/42 | - | Condensation |
| Débit calorifique minimal (Q min.) | kW | 5.1 | 5.1 |
| Débit calorifique maximal (Q max.) | kW | 15.3 | 18.5 |
| Débit minimum de chauffage | l/h | 400 | 400 |
| Température départ chauffage min. | °C | 10 | 10 |
| Température départ chauffage max. | °C | 80 | 80 |
| Vase d'expansion, capacité | I | 12 | 12 |
| Pression de prégonflage du vase d'expansion | bar | 0.75 | 0.75 |
| MPa | 0.075 | 0.075 |
| Capacité maxi. de l'installation à 75°C | I | 220 | 220 |
| Soupape de sécurité, pression maximale de service (PMS) | bar | 3 | 3 |
| MPa | 0.3 | 0.3 |
| Sanitaire |
| Puisance utile min. (P min.) | kW | 5.1 | 5.1 |
| Puisance utile max. (P max.) | kW | 25.5 | 25.5 |
| Débit calorifique min. (Q min.) | kW | 5.1 | 5.1 |
| Débit calorifique max. (Q max.) | kW | 25.5 | 25.5 |
| Température eau chaude min. | °C | 45 | 45 |
| Température eau chaude max. | °C | 65 | 65 |
| Débit spécifique (D) selon EN 13203 | l/min | 15 | 18.5 |
| Débit spécifique selon EN 625 | l/min | - | - |
| Confort sanitaire selon EN 13203 | - | *** | *** |
| Débit seul de fonctionnement | l/min | 0.1 | 0.1 |
| Capacité ballon sanitaire | I | 21 | 42 |
| Limueur de débit eau froide | l/min | 10 | 10 |
| Soupape de sécurité, pression maximale de service (PMW) | bar | 10 | 10 |
| MPa | 1 | 1 |
| Pression d'alimentation min. | bar | 0.3 | 0.3 |
| MPa | 0.03 | 0.03 |
| Pression d'alimentation conseillée (*) | bar | 2 | 2 |
| MPa | 0.2 | 0.2 |
| Pression d'alimentation max. (**) | bar | 10 | 10 |
| MPa | 1 | 1 |
| (*) Réglage conseillée pour le remplissage de l'installation compte tenu de la perte de charge du disconnecteur. |
| (**) Pour une pression d'alimentation supérieure à 3 bar, il est consellé d'inlocker un réducteur de pression. |
| Combustion |
| Débit d'air neuf (1013 mbar - 0°C) | m³/h | 18.3 | 23.7 |
| Débit d'évacuation des gaz brûlés à Pmin. | g/s | 2.4 | 2.4 |
| Débit d'évacuation des gaz brûlés à Pmax. | g/s | 6.9 | 8.3 |
| Débit d'évacuation des gaz brûlés en mode eau chaude sanitaire | g/s | 11.5 | 11.5 |
| Température fumées à P min. 80°C/60°C | °C | 66.8 | 66.8 |
| Température fumées à P min. 50°C/30°C | °C | 47.1 | 47.1 |
| Température fumées à P max. 80°C/60°C | °C | 74 | 65.7 |
| Température fumées à P max. 50°C/30°C | °C | 48.8 | 48.8 |
| Température des fumées en mode eau chaude sanitaire (avec une température d'eau chaude de 50°C) | °C | 70.7 | 70.7 |
| Température des fumées en surchauffe | °C | 105 | 105 |
| Valeurs des produits de la combustion (mesurée au débit calorifique nominal et avec le gaz de référence G20, en chauffage): |
| CO | ppm | 72 | 98 |
| mg/kWh | 77 | 105 |
| CO2 | % | 9.2 | 9.2 |
| NOx pondéré | ppm | 21.3 | 22.6 |
| mg/kWh | 37.6 | 39.9 |
| Electrique |
| Tension d'alimentation | V/Hz | 230V | 230V |
| 50Hz | 50Hz |
| Puisance maximale abs orbée | W | 178 | 178 |
| Intensité | A | 0.79 | 0.79 |
| Fusible | A | 2 | 2 |
| Protection électrique | | IPX4D | IPX4D |
| Classe électrique | | I | I |
| Description | Unité | F 25 A 21L | F 25 A 42L |
| Dimensions : | | | |
| Hauteur | mm | 892 | 892 |
| Largeur | mm | 470 | 470 |
| Profondeur | mm | 502 | 502 |
| Poids net | kg | 56,7 | 63 |
| Numéro CE | | | |
| Description | Unité | F 25 A 21L | F 25 A 42L |
| Gaz naturel G 20 (*) |
| Débit gaz à puissance maximale sanitaire | m3/h | 2.70 | 2.70 |
| Débit gaz à puissance maximale chauffage | m3/h | 1.62 | 1.96 |
| Débit gaz à puissance minimale | m3/h | 0.54 | 0.54 |
| Pression d'alimentation en gaz | mbar | 20 | 20 |
| MPa | 0.002 | 0.002 |
| Gaz naturel G 25 (*) |
| Débit gaz à puissance maximale sanitaire | m3/h | 3.14 | 3.14 |
| Débit gaz à puissance maximale chauffage | m3/h | 1.72 | 2.28 |
| Débit gaz à puissance minimale | m3/h | 0.63 | 0.63 |
| Pression d'alimentation en gaz | mbar | 25 | 25 |
| MPa | 0.0025 | 0.0025 |
| Gaz liquide G 31 (*) |
| Débit gaz à puissance maximale sanitaire | kg/h | 1.98 | 1.98 |
| Débit gaz à puissance maximale chauffage | kg/h | 1.19 | 1.44 |
| Débit gaz à puissance minimale | kg/h | 0.40 | 0.40 |
| Pression d'alimentation en gaz | mbar | 37 | 37 |
| MPa | 0.0037 | 0.0037 |
| (*) ref. 15°C - 1013 mbar gaz sec |
