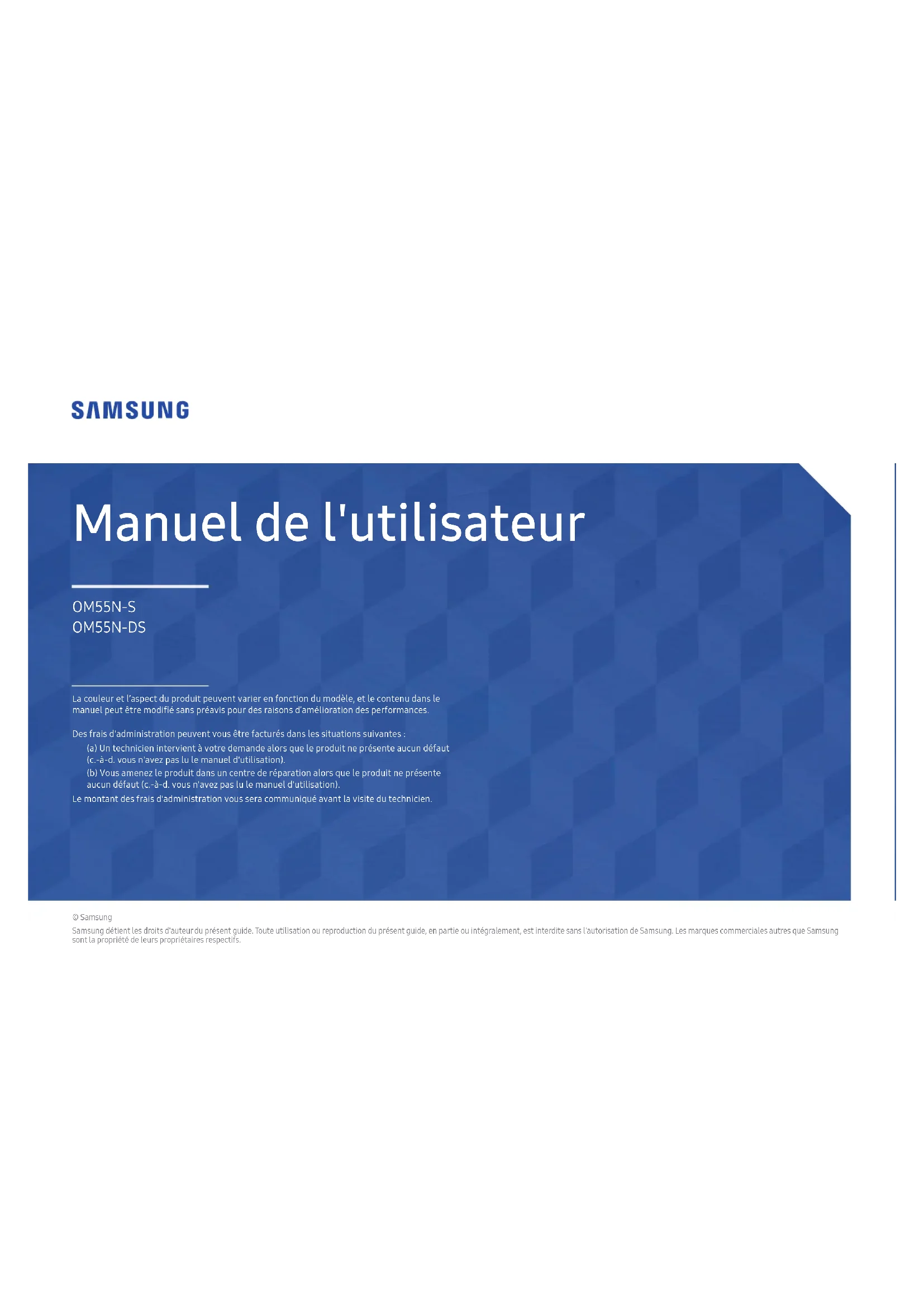

MODE D'EMPLOI OM55NS SAMSUNG

© Samsung Samsung détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung. Les marques commerciales autres que Samsung sont la propriété de leurs propriétaires respectifs. Manuel de l'utilisateur OM55N-S OM55N-DS La couleur et l’aspect du produit peuvent varier en fonction du modèle, et le contenu dans le manuel peut être modié sans préavis pour des raisons d’amélioration des performances. Des frais d'administration peuvent vous être facturés dans les situations suivantes: (a) Un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). (b) Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). Le montant des frais d'administration vous sera communiqué avant la visite du technicien.Table des matières Avant utilisation du produit Consignes de sécurité 6 Symboles de sécurité 6 Électricité et sécurité 7 Installation 8 Fonctionnement 10 Nettoyage 12 Stockage et entretien 13 Préparatifs Vérification des composants 14 Ports 15 OM55N-S 15 OM55N-DS 16 Verrou antivol 17 Avant d'installer le produit (Guide d'installation) 18 OM55N-S 18 OM55N-DS 19 Installation du support mural 22 Installation du support mural 22 Spécifications du kit de montage mural (VESA) 22 Télécommande 23

Commande multi-affichage Connexion du câble 34 Câble RS-232C 34 Câble LAN 35 Branchement 37 Codes de contrôle 38 Utilisation de MDC 45 Installation/désinstallation du programme MDC 45 Fonctionnalités Lecteur Lecteur 46 Visualisation du contenu 46 Pendant la lecture de contenu 47 Menu disponible 47 Formats de fichiers compatibles avec Lecteur

Programmation 52 Cloner le produit 53 Paramètres ID 54 ID périphérique 54 Définit. auto ID périph. 54 Câble de connexion au PC 54 Connexion et utilisation d'un périphérique source Avant d'effectuer la connexion 25 Points à vérifier avant la connexion 25 Connexion à un PC 25 Connexion à l'aide d'un câble HDMI 25 Connexion à l'aide d'un câble DP 26 Connexion à l'aide d'un câble HDMI-DVI 26 Branchement à un moniteur externe 27 Connexion à un appareil vidéo 28 Connexion à l'aide d'un câble HDMI 28 Connexion à l'aide d'un câble HDMI-DVI 28 Branchement à un système audio 29 Connexion du câble LAN 29 Modification de la source d'entrée 30 Source 30 Web Browser 31 Samsung Workspace ou Espace de travail distant 33Table des matières

Affichage à l'écran Orientation de l'affichage 73 Orientation du menu à l'écran 73 Orientation du contenu source 73 Rapport d'aspect 73 Protection de l'écran 74 Temps protection auto 74 Protec brûl. écran 74 Affichage du message 75 Infos sur la source 75 Aucun message de signal 75 Message MDC 75 Message d'état du téléchargement 75 Langue 76 Réinit. aff. écran 76 Gamma 66 Amélioration des contrastes 66 Nuance de noir 66 Carnation 67 RVB uniquement 67 Paramètres de l'espace de couleurs 67 Signal d'entrée - Étendre 67 Lumin./Mouvement 67 Options d'image 68 Nuance Coul. 68 Digital Clean View 68 Niv. noir HDMI 68 Mode Film 68 Paramètres Auto Motion Plus 68 Atténuation locale 69 Contrôle dynamique du contraste 69 Appliquer les paramètres d'image 70 Paramètres de format de l'image 71 Format de l'image 71 Adapter à la taille de l’écran 71 Zoom et position 71 Réinit. param. img 72 Mur d'images 55 Mur d'images 55 Horizontal x Vertical 55 Position écran 56 Format 56 État du réseau 57 Progr. act./désact. 58 Progr. activ. 58 Progr. désact. 59 Gestion des vacances 59 Téléscripteur 60 Lancement de l'URL 61 Paramètres du lanceur d'URL 62 Réglage de l'écran Rétroéclairage / Luminosité / Contraste / Netteté

Temp. Coul. 64 Paramètres avancés 65 Amélioration des images 65 Couleur 65 Teinte (V/R) 65 Balance blancs 66Table des matières

Paramètres du ventilateur 90 Contrôle ventilateur 90 Param. vites. vent. 90 Gestionnaire de périphériques externes 90 Gestionnaire de connexion des périphériques

Lire via 91 Modifier PIN 91 Sécurité 92 Verrou activé 92 Verrouillage de la surveillance d'écran 92 Verr. lect. auto USB 93 Verrouillage de connexion mobile 93 Gestion à distance 93 Protocole sécurisé 93 État de la sécurité serveur 93 Verrouillage réseau 93 Verrou USB 93 Général 94 Sécurité intellig. 94 Anynet+ (HDMI-CEC) 94 Connexion HDMI 96 Personnaliser logo 96 Mode Jeu 97 Espace de stockage vide 97 Réinitialiser le système 97 Heure 84 Réglage Horloge 84 Paramètres NTP 84 Heure d'été 84 Délai d'activation 84 Changement source auto 85 Changement source auto 85 Récup. source princip. 85 Source principale 85 Source secondaire 85 Entrée par défaut 85 Réglage de l'alimentation 86 Marche auto. 86 Mode éco max 86 Contrôle veille 86 Configuration à distance 87 Bouton d'alimentation 87 Solution Eco 88 Limiter la luminosité 88 Mode éco 88 Capteur Eco 88 Programme lampe écran 89 Veille si aucun signal 89 Hors ten. auto 89 Réseau État du réseau 77 Ouvrir les paramètres réseau 77 Paramètres de réseau (câblé) 78 Paramètres réseau serveur 81 Connexion au serveur 81 Mode MagicInfo 81 Accès serveur 81 Mode FTP 81 Serveur Proxy 81 Nom périphérique 81 Système Accessibilité 82 Paramètres du guide vocal 82 Contraste élevé 83 Agrandir 83 Démarrer la configuration 83Table des matières

Caractéristiques techniques Général 106 Présélection des modes de temporisation 108 Annexe Prise en charge des frais de service (imputables aux clients) 109 Produit non défectueux 109 Dommage provoqué par le client 109 Autres cas 109 Protection contre la rémanence d'image 110 Qu'entend-on par rémanence d'image? 110 Pratiques de prévention recommandées 110 Licence 111 Assistance Mise à jour du logiciel 98 Mettre à jour maintenant 98 Updating via USB Device 98 Contacter Samsung 98 Réinitial. tout 98 Guide de dépannage Conditions requises avant de contacter le Centre de service clientèle Samsung 99 Test du produit 99 Vérification de la résolution et de la fréquence 99 Vérifiez les éléments suivants: 1006 Avant utilisation du produit

Les consignes de sécurités suivantes ont pour but d'assurer votre sécurité personnelle et d'éviter des dégâts matériels. Veuillez lire ce qui suit pour veiller à utiliser correctement le produit. Symboles de sécurité Symbole Nom SignicationAvertissementDes dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies.AttentionDes dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.InterdictionNE PAS essayer.ConsigneSuivez les instructions.ATTENTIONRISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.ATTENTION: POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE (OU LE DOS). L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ.Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.Tension CA: La tension nominale indiquée par ce symbole est une tension CA.Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.Tension CC: La tension nominale indiquée par ce symbole est une tension CC.Produit de classeII: Ce symbole indique qu'aucun raccordement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n’apparait pas sur un produit doté d’un câble électrique, le produit DOIT être connecté de façon sûre à un conducteur de protection (terre).Attention. Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. Consignes de sécurité7 Électricité et sécurité

Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous. Avertissement Ne touchez pas la fiche si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir. Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd. Une défaillance du produit, un choc électrique ou un incendie pourrait survenir. Ne branchez pas plusieurs produits sur une même prise de courant. En cas de surchauffe, les prises de courant peuvent provoquer un incendie. Insérez complètement la fiche pour qu'elle soit bien bloquée. Tout branchement non sécurisé peut provoquer un incendie. À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise. La poussière pourrait provoquer un incendie. Branchez la fiche secteur à une prise de terre. (Sauf pour les appareils qui ne prévoient pas de mise à la terre) Un choc électrique ou des dommages corporels pourrai(en)t survenir. N'utilisez pas de fiche secteur endommagée ni de prise lâche. Un choc électrique ou un incendie pourrait en résulter.8 Attention Tenez la fiche quand vous débranchez le câble d'alimentation de la prise. Un choc électrique ou un incendie pourrait en résulter. Lors du branchement de la fiche secteur dans le port, assurez-vous de la brancher complètement. Si la fiche secteur n'est pas complètement branchée dans le port, celle-ci est non seulement susceptible de se débrancher soudainement, mais il y a également un risque de surchauffe dû à une surtension, pouvant provoquer des accidents nuisant à votre sécurité. Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits. Un choc électrique ou un incendie pourrait en résulter. Maintenez dégagée la prise à laquelle le câble d'alimentation est branché. Si le produit présente un problème, le cordon d'alimentation doit être débranché pour que l'alimentation électrique du produit soit totalement coupée. Notez bien que le produit n'est pas totalement hors tension si vous n'utilisez que le bouton marche/arrêt de la télécommande. Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation. Le produit pourrait être endommagé par un choc électrique. Installation Avertissement Avant de déplacer le produit, éteignez-le et débranchez le câble d'alimentation et tous les autres câbles branchés. Tout dommage au câble peut provoquer un incendie ou un choc électrique. Lors de l'installation du produit, maintenez-le à distance du mur pour assurer une bonne ventilation. Toute élévation de la température interne peut provoquer un incendie. N'installez pas le produit dans un espace mal aéré tel qu'une bibliothèque ou un placard. Toute élévation de la température interne peut provoquer un incendie. Gardez les emballages plastiques hors de portée des enfants. Gardez l'emballage en plastique hors de portée des enfants pour éviter tout risque d'étouffement.9 N'installez pas le câble d'alimentation (alimentation CC) et le produit à proximité de sources de chaleur. (Bougies, anti-moustiques, cigarettes, vaporisateurs, appareils chauffants, endroits exposés à la lumière directe du soleil, etc.) Lors de l'installation du produit, fixez-le fermement pour éviter toute chute. Si le produit n'est pas fixé fermement et qu'un enfant le touche en jouant, le produit est susceptible de chuter, ce qui peut l'endommager ou blesser l'enfant. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine. Les huiles comestibles ou vapeurs d'huile peuvent endommager ou déformer le produit. Recourez à un technicien pour installer le support de fixation murale. Toute installation par une personne non qualifiée peut entraîner des dommages corporels. N'utilisez que des meubles supports approuvés. Si le produit est installé dans un endroit inhabituel, l'environnement peut provoquer un sérieux problème de qualité. Assurez-vous donc de contacter le service clientèle Samsung avant l'installation. (Dans des endroits où il y a beaucoup de poussières fines, où des produits chimiques sont utilisés, où les températures sont trop bases ou trop élevées, où le niveau d'humidité ou d'eau est trop élevé, ou dans des équipements de transport tels que des véhicules, aéroports et gares, utilisés en continu pendant une longue période, etc.) Attention Ne faites pas tomber le produit quand vous le déplacez. S'il venait à tomber, le produit pourrait s'endommager ou être la cause de blessures. Ne posez pas le produit sur sa face avant. L'écran pourrait être endommagé.10 Fonctionnement Avertissement Si le produit génère un son étrange, une odeur de brûlé ou de la fumée, débranchez immédiatement la fiche secteur et contactez votre Centre de service clientèle Samsung. Un choc électrique ou un incendie pourrait en résulter. Maintenez les piles de la télécommande et les petits accessoires hors de portée des enfants. Assurez-vous que les enfants ne les avalent pas. Si un enfant met une pile dans sa bouche, consultez immédiatement un médecin. Si le produit tombe ou que son aspect extérieur présente des dommages, mettez le bouton marche/arrêt en position arrêt et débranchez le cordon d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung. Un usage continu peut provoquer un choc électrique ou un incendie. Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation. Une défaillance du produit, un choc électrique ou un incendie pourrait survenir. Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux. Toute élévation de la température interne peut provoquer un incendie. Veillez à ce que le produit ne soit soumis à aucun impact.

• L'écran d'affichage pourrait être endommagé.

• Un choc électrique ou un incendie pourrait en résulter. N'insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les ports d'entrée/sortie, etc.).

• Si des substances étrangères pénètrent dans le produit, assurez- vous de l'éteindre et de débrancher le cordon d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung.

• Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit.

• Si des substances étrangères, telles que de l'eau, pénètrent dans le produit, assurez-vous de débrancher le cordon d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung.

• Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Au cours d'un orage, éteignez le produit et débranchez le cordon d'alimentation. Un choc électrique ou un incendie pourrait en résulter. Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit. Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.11 Ne vous accrochez pas au produit et ne montez pas dessus.

• S'il venait à tomber, le produit pourrait provoquer des blessures et même la mort.

• Assurez-vous particulièrement que les enfants ne s'accrochent pas au produit ni ne montent dessus. Lorsque la fiche secteur est branchée dans une prise de courant, n'insérez pas de baguette ou autre objet conducteur dans une prise restante. Par ailleurs, après avoir débranché la fiche secteur de la prise, ne touchez pas immédiatement les broches de la fiche. Dans le cas contraire, un choc électrique pourrait survenir. Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.

• Contactez le Centre de service clientèle Samsung pour toute réparation.

• Un choc électrique ou un incendie pourrait en résulter. En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche secteur, et aérez immédiatement la pièce. Des étincelles peuvent provoquer une explosion ou un incendie. N'utilisez pas d'humidificateurs ou de fours à proximité du produit. Un choc électrique ou un incendie pourrait en résulter. Attention Insérez chaque pile en respectant la polarité (+/-). Si la polarité n'est pas respectée, une rupture de la pile ou une fuite de son fluide interne peut se produire, pouvant entraîner une contamination et une dégradation de l'environnement, un incendie ou des blessures. Ne placez pas d'objets lourds sur le produit. Il pourrait en résulter une défaillance du produit ou des dommages corporels. Lorsque vous n'utilisez pas le produit pendant longtemps, parce que vous partez en vacances ou pour une autre raison, débranchez le cordon d'alimentation de la prise. L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique. Appliquez la résolution et la fréquence conseillées au produit. Dans le cas contraire, votre vue pourrait être altérée. Les piles (et piles rechargeables) ne sont pas des déchets ordinaires et doivent être renvoyées pour recyclage. Il appartient au client de renvoyer les piles usagées ou rechargeables à des fins de recyclage. Le client peut déposer les piles usagées ou rechargeables dans une déchetterie ou dans un magasin proposant le même type de piles ou de piles rechargeables. Reposez vos yeux pendant plus de5minutes après1heure d'utilisation du produit. Votre fatigue oculaire en sera atténuée.12 Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux. Lorsque vous n'utilisez pas le produit pendant longtemps, activez le mode d'économie d'énergie ou réglez l'écran de veille sur le mode image animée. N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit. Une explosion ou un incendie pourrait en résulter. Utilisez uniquement les piles standard spécifiées et ne mélangez pas les piles usagées et neuves. Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures, ou encore d'endommager la télécommande en raison d'une fuite du liquide interne. Ne fixez pas l'écran du produit de trop près et en continu pendant une durée prolongée. Dans le cas contraire, votre vue pourrait être altérée. Ne soulevez ni ne déplacez le produit lorsqu'il est en marche. Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud. Lors de l'utilisation d'écouteurs ou de casques, ne réglez pas le volume à un niveau trop élevé et ne les utilisez pas pendant trop longtemps. Ils pourraient provoquer des problèmes d'audition. Nettoyage Avertissement Ne pulvérisez pas d'eau ou de produit d'entretien directement sur le produit.

• La surface du produit pourrait être endommagée et les indications pourraient s'effacer.

• Un choc électrique ou un incendie pourrait en résulter. Attention Pour nettoyer le produit, assurez-vous de débrancher la fiche secteur et frottez délicatement avec un chiffon doux et sec (par ex. fibres très fines ou flanelles de coton) pour éviter des rayures. La surface du produit pourrait être endommagée et les indications pourraient s'effacer. Assurez-vous d'utiliser un chiffon doux et sec (par ex. fibres très fines ou flanelles de coton), car la surface du produit et son écran d'affichage sont sensibles aux rayures. Des substances étrangères peuvent facilement rayer la surface du produit ou son écran d'affichage. N'appliquez pas de produits chimiques contenant de l'alcool, un agent solvant ou tensioactif comme de la cire, du benzène, du diluant, un pesticide, du désodorisant, du lubrifiant ou un produit d'entretien sur le produit. La partie extérieure du produit pourrait se décolorer ou se fissurer, la surface du boîtier pourrait se décoller ou les indications pourraient s'effacer.13 Stockage et entretien Nettoyage de l’extérieur et de l’écran Nettoyez la surface avec un chiffon doux et légèrement humide, puis essuyez-la avec un chiffon sec.

Avertissement Ne grattez pas l'écran avec vos ongles ou des objets pointus. Ceci pourrait laisser des marques ou endommager le produit. Ne pulvérisez pas d'eau directement sur toute partie du produit. Une défaillance du produit, un choc électrique ou un incendie pourrait survenir si de l'eau pénètre dans le produit. En raison des caractéristiques des produits très brillants, l'utilisation d'un humidificateur à ultrasons à proximité peut provoquer l'apparition de taches blanches sur le produit.

• Le retrait d'un autocollant se trouvant sur l'écran est susceptible de laisser des résidus. Nettoyez les résidus avant de regarder l'écran.

• N'appuyez ni ne frottez fortement sur le produit. Des dommages pourraient en résulter.

• Ne nettoyez pas l'écran avec des produits chimiques. Une défaillance du produit pourrait en résulter.

• Contactez le Centre de service clientèle si l'intérieur du produit doit être nettoyé (des frais de service seront facturés).

• Nous recommandons de porter des gants propres lorsque vous touchez le panneau avant au lieu de le faire à mains nues.14 Préparatifs

"S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté le produit. "Les composants peuvent être différents de ceux illustrés ici. "Aucun socle n'est fourni avec le produit. Si vous souhaitez installer un support, vous pouvez toujours en acheter un séparément. "Utilisez l'aimant de la face arrière ou l'adhésif double face selon l'endroit où vous souhaitez xer le capteur externe de lumière ambiante.La garantie pour l'adhérence de l'adhésif double face ne s'applique qu'à la première utilisation. "Le capteur de lumière ambiante externe est indiqué par l’étiquette du câble du capteur. Vérication des composants Guide de configuration rapide Carte de garantie (Non disponible dans certains pays) Guide réglementaire Cordon d'alimentation Batteries (AAA x 2) (Non disponible dans certains pays) Télécommande Capteur externe de lumière ambiante Câble IR externe (OMN-S x 1 / OMN-DS x 2) Caoutchouc pour l'entrée (IN) d'alimentation (Modèle pris en charge: OMN-DS) GUIDE-PORTEUR x 2 / Vis (M3 x L6) x 4 (Modèle pris en charge: OMN-DS) Couvercle supérieur (Modèle pris en charge: OMN-DS)15 Ports OM55N-S

RS232COUT / INAUDIO OUTIR INAMBIENTSENSOR IN

USB LAN OUTLAN INHDMI 1 INHDMI 2 INDP INHDMI OUT Placez le récepteur d'un câble IR externe à cet endroit lorsque le câble n'et pas utilisé ou le produit est déplacé. Sortie d’air Entrée d’air

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description

Connexion au MDC grâce à un adaptateur RS232C. RS232C IN AUDIO OUT Émet du son vers un appareil audio via un câble audio. IR IN Permet la connexion à un câble IR externe qui reçoit les signaux de la télécommande.

Utilisé pour alimenter la carte électronique du capteur externe et recevoir des signaux du capteur de lumière ambiante. USB

Permet de se connecter à un périphérique de mémoire USB. LAN OUT

• Port de connexion au LAN câblé utilisé pour la connexion à Internet d'un périphérique externe tel qu'un ordinateur portable. • Permet de se connecter à MDC via un câble LAN. (10/100 Mbit/s) LAN IN Permet de se connecter à MDC et à Internet via un câble LAN. (10/100 Mbit/s) HDMI 1 IN Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI 2 IN DP IN Permet de se connecter à un ordinateur via un câble DP. HDMI OUT Permet de se connecter à un autre produit via un câble HDMI.16 OM55N-DS Entrée d’air Sortie d’air

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Installez ce produit en intérieur seulement. Installez l’écran étiqueté OUTDOOR en direction de la fenêtre. Port Description RS232C IN Connexion au MDC grâce à un adaptateur RS232C. IR IN Permet la connexion à un câble IR externe qui reçoit les signaux de la télécommande. USB

Permet de se connecter à un périphérique de mémoire USB. HDMI IN Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. LAN

• Port de connexion au LAN câblé utilisé pour la connexion à Internet d'un périphérique externe tel qu'un ordinateur portable. • Permet de se connecter à MDC via un câble LAN. (10/100 Mbit/s)

Utilisé pour alimenter la carte électronique du capteur externe et recevoir des signaux du capteur de lumière ambiante. Conguration de l'ID d'afchage Le modèle OMN-DS est équipé de capteurs de télécommande séparés à l'avant et à l'arrière. En fonction de la distance par rapport à la télécommande ou d'autres conditions environnantes, il est possible que les deux affichages avant et arrière répondent au signal de la télécommande. Vous pouvez attribuer des ID aux affichages (INTÉRIEUR: 1, EXTÉRIEUR: 2) et suivre les étapes ci-dessous pour limiter la télécommande à un seul affichage sélectionné.

Pour inverser l'affichage télécommandé après l'avoir réglé autrement, commencez par annuler les réglages des ID existants pour les affichages INTÉRIEUR et EXTÉRIEUR en appuyant sur le bouton UNSET.

• Pour sélectionner uniquement l'affichage INTÉRIEUR

1) Positionnez la télécommande face au capteur IR INTÉRIEUR et appuyez sur SET → 1 →

sur la télécommande.

2) Positionnez la télécommande face au capteur IR EXTÉRIEUR et appuyez sur SET → 1 →

sur la télécommande.

• Pour sélectionner uniquement l'affichage EXTÉRIEUR

1) Positionnez la télécommande face au capteur IR INTÉRIEUR et appuyez sur SET → 2 →

sur la télécommande.

2) Positionnez la télécommande face au capteur IR EXTÉRIEUR et appuyez sur SET → 2 →

sur la télécommande.17 Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics.

La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.

Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.

Modèles pris en charge: OMN-S Pour verrouiller un dispositif antivol:

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau.

Faites passer une extrémité du câble dans la boucle à l'autre extrémité.

Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit.

Verrouillez le dispositif antivol. – Vous pouvez acheter un dispositif antivol séparément. – Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. – Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.18 Avant d'installer le produit (Guide d'installation) Pour empêcher toute blessure, cet appareil doit être solidement fixé au sol/mur conformément aux instructions d'installation.

• Assurez-vous qu'une entreprise d'installation autorisée installe le support mural.

• Dans le cas contraire, il pourrait chuter et provoquer des blessures corporelles.

• Assurez-vous de bien installer le support mural indiqué.

Si la température du produit augmente en raison de températures extérieures élevées ou de l’environnement dans lequel le produit est installé, la luminosité diminue pour atténuer la surchauffe du produit et prévenir les accidents. OM55N-S Angle d'inclinaison et rotation

Pour plus d'informations, contactez le service clientèle de Samsung.

• L'angle d'inclinaison maximal du produit est de 15° par rapport à une surface murale perpendiculaire.

• Pour utiliser le produit en orientation portrait, faites-le tourner dans le sens des aiguilles d'une montre. 15°

N’installez pas ce modèle au plafond, au sol ou sur une table.19 Ventilation

Pour plus d'informations, contactez le service clientèle de Samsung. Installation sur une paroi perpendiculaire

En cas d'installation du produit sur une paroi perpendiculaire, ménagez un espace minimum de 60mm entre le produit et la paroi pour garantir une bonne ventilation et assurez-vous que la température ambiante A reste inférieure à 30 °C.

Pour plus d'informations, contactez le service clientèle de Samsung.

N'installez pas ce produit à proximité de machines fonctionnant à l'huile (p. ex. stations- service). Un brouillard huileux peut entraîner le mauvais fonctionnement des ventilateurs.

N'utilisez pas le mode paysage avec ce modèle. Ventilation

Ne bloquez pas les ouvertures de ventilation sur les côtés supérieur et inférieur. A Distance depuis la vitrine > 100 mm B Distance depuis le plafond > 300 mm C Distance depuis le sol > 100 mm D Plage de température de fonctionnement: 0~30 ℃ (à la lumière directe du soleil)

D20 Installation du couvercle supérieur Installez le GUIDE-PORTEUR x 2. Insérez le cordon d'alimentation dans le caoutchouc pour l'entrée (IN) d'alimentation et branchez le cordon d'alimentation. Connectez les câbles, par ex. le câble IR externe, le cordon d'alimentation, le câble HDMI, et organisez- les comme indiqué sur l'image. Placez le couvercle supérieur. Positionnez fermement le câble IR externe et le capteur de lumière ambiante externe à l'endroit spécifié.21 Retrait des poignées Retirez les poignées des deux côtés du produit. Replacez les vis dans les trous de vis et fixez-les.

Retirez les capuchons de vis qui se trouvent aux endroits marqués avant de procéder à l'installation au plafond ou sur le socle. Précautions pour l'installation d'enceintes Si vous voulez ajouter des enceintes autour du produit OMN-DS reportez-vous aux guides suivants.

• Il ne doit y avoir aucune vitre devant et derrière l'enceinte.

• Ne bloquez pas les évents supérieur et inférieur du produit OMN-DS.

• Un taux d'ouverture supérieur à 70% est recommandé pour l'évent d'entrée/sortie de l'enceinte.22 Installation du support mural

Modèles pris en charge: OMN-S Installation du support mural

• Le kit de montage mural (vendu séparément) vous permet de fixer le produit sur une paroi.

• L'image n'est fournie qu'à titre de référence. Pour plus d'informations sur l'installation du support mural, consultez les instructions qui l'accompagnent.

• Nous vous conseillons de contacter un technicien pour vous aider à installer la fixation du support mural.

• Samsung n'est pas responsable des dommages causés au produit ou des blessures causées à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide. Spécications du kit de montage mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Pour installer le produit sur une autre paroi, contactez l’agence la plus proche. S'il est installé sur une paroi inclinée, le produit risque de tomber et de provoquer des blessures corporelles graves.

• Les kits de montage mural Samsung comprennent un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage.

• N'utilisez pas de vis plus longues que les vis standard ou non conformes aux spécifications de vis standard VESA. Des vis plus longues pourraient endommager l'intérieur du produit.

• Pour les supports muraux non conformes aux spécifications de vis standard VESA, la longueur des vis peut varier en fonction des spécifications de ces supports muraux.

• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécifié, ou en cas de non-respect des instructions d'installation du produit par le consommateur.

• Ne fixez pas le produit à une inclinaison supérieure à 15degrés.

• Il est impératif qu’au moins deux personnes fixent le produit sur la paroi.

• Les dimensions standard des kits de montage mural sont présentées dans le tableau ci-dessous. Nom du modèle Spécications des trous de vis VESA (A * B) en millimètres Vis standard Quantité OM55N-S 400 x 400 M8 4

N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.Télécommande

Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde.

Le produit prend uniquement en charge les boutons dont la description figure dans l'image ci-dessous. Permet de régler le volume. Met l'appareil hors tension. Boutons numériques À utiliser pour saisir un code PIN, saisir une date, etc. Met l'appareil sous tension. changez la source d'entrée. Permet d'afcher ou de masquer le menu à l'écran. Un bouton de raccourci vers l'écran d'accueil (MagicInfo, MagicINFO Lite ou Lancement de l'URL). Coupez le son.

• Sortie du mode Silence: appuyez à nouveau sur MUTE ou appuyez sur la touche de réglage du volume (+ VOL -). Utilisez cette touche de raccourci pour accéder directement à MagicInfo ou MagicINFO Lite.

Cette touche de raccourci est disponible lorsqu’un boîtier réseau est connecté. Vous pouvez acheter un boîtier réseau séparément.

Cette fonction peut ne pas être prise en charge selon le modèle.

Les fonctions des boutons de la télécommande peuvent varier suivant les produits.

Permet d'accéder au menu supérieur, inférieur, gauche ou droit, ou de régler les paramètres d'une option. Permet de confirmer une sélection de menu. Permet de quitter le menu en cours. Sélectionnez parmi les périphériques externes connectés.

Certains modèles ne prennent pas en charge tous les types de ports. Affiche des informations sur la source d'entrée active. Revient au menu précédent. Permet de sélectionner rapidement les fonctions fréquemment utilisées en appuyant sur ce bouton pendant la lecture d’un contenu. Active la fonction de verrouillage. Appuyez sur le bouton SET et saisissez un ID de périphérique à l'aide des boutons numériques. Contrôlez le produit à l'aide de la télécommande. Annulez une valeur dénie à l'aide du bouton SET et contrôlez tous les produits connectés à l'aide de la télécommande.

Les fonctions des boutons de la télécommande peuvent varier suivant les produits. Installation des piles dans la télécommande (AAA x 2)

Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.25 Connexion et utilisation d'un périphérique source Avant d'effectuer la connexion Points à vérier avant la connexion "Reportez-vous au guide de l'utilisateur pour en savoir sur le périphérique source que vous souhaitez connecter.Le numéro et l'emplacement des ports disponibles sur la source peuvent varier en fonction du modèle. "Ne branchez pas le câble d'alimentation avant que tous les branchements n'aient été établis.Si vous branchez le câble d'alimentation en cours de connexion, vous risquez d'endommager le produit. "Vérifiez les types de ports auxquels vous souhaitez vous connecter à l'arrière du produit. "Nous recommandons d'utiliser des câbles agréés pour les connexions de câble HDMI ou DP. Connexion à un PC

• Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.
• Vous pouvez connecter un ordinateur au produit de différentes manières. Sélectionnez la méthode de connexion adaptée à votre ordinateur. Connexion à l'aide d'un câble HDMI "Les composants de connexion peuvent varier en fonction des produits.HDMI 1 IN, HDMI 2 IN

Connexion à l'aide d'un câble DP

Les composants de connexion peuvent varier en fonction des produits. DP IN

• Précautions relatives à l'utilisation de DP

Certaines cartes graphiques ne sont pas conformes à la norme DP et peuvent empêcher l'affichage de l'écran de démarrage/du BIOS Windows lorsque le produit est en mode d'économie d'énergie. Si tel est le cas, veillez à allumer votre produit avant d'allumer votre PC.

L’utilisation d’un câble DP non conforme aux normes VESA peut entraîner le dysfonctionnement du produit. Samsung ne peut être tenu responsable de tout problème résultant de l’utilisation d’un câble non conforme aux normes. Veillez à utiliser un câble DP compatible VESA.

Pour utiliser la résolution optimale (3840x2160 à 60Hz) lorsque la source d’entrée est réglée sur Display Port, nous vous recommandons d’utiliser un câble DP de moins de 5 mètres.

La désactivation du mode d’économie d’énergie lorsque la source d’entrée est réglée sur Display Port peut entraîner l’importation de nouvelles informations concernant la résolution et la réinitialisation de la taille ou de l’emplacement de la fenêtre de tâches. Connexion à l'aide d'un câble HDMI-DVI

Les composants de connexion peuvent varier en fonction des produits. Après avoir connecté un ordinateur au produit au moyen d'un câble HDMI-DVI, veillez à configurer les paramètres comme indiqué ci-dessous pour activer les fonctions vidéo et audio sur l'ordinateur.

• Son → réglez l'option Son HDMI sur PC(DVI)

Les paramètres Son peuvent ne pas être pris en charge en fonction du modèle.

• Système → Général → réglez l'option Connexion HDMI sur Arrêt

HDMI 1 IN, HDMI 2 IN27

Branchement à un moniteur externe

• Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.

Seuls les ports marqués en tant que DAISY CHAIN sont pris en charge. Les composants de connexion peuvent varier en fonction des produits.

Utilisez un câble de moins de 3 m (10 pieds) afin d'obtenir la meilleure qualité de visualisation des contenus UHD.

Nombre maximal de boucles: Jusqu'à 4 boucles sont prises en charge si HDCP 2.2 est pris en charge, jusqu'à 7 si HDCP 1.4 est pris en charge, et jusqu'à 9 si HDCP est pris en charge.

Régler le paramètre Anynet+ (HDMI-CEC) sur Activé lors d'une connexion en chaîne peut provoquer un dysfonctionnement. DP IN HDMI OUT HDMI OUTHDMI IN HDMI OUTHDMI IN HDMI OUTHDMI IN HDMI OUT HDMI OUTHDMI INHDMI IN HDMI OUTHDMI IN HDMI OUTHDMI IN

Moniteur 1 Moniteur 2 Moniteur 3 Moniteur 428 Connexion à un appareil vidéo

• Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.
• Vous pouvez connecter un périphérique vidéo au produit à l'aide d'un câble. Appuyez sur le bouton SOURCE de la télécommande pour changer la source. Utilisation d'un câble HDMI ou d'un câble HDMI-DVI

• Un câble HDMI prend en charge les signaux audio et vidéo numériques, et ne requiert pas de câble audio.
• L'image peut ne pas s'afficher normalement (voire pas du tout) ou l'audio ne pas fonctionner si un périphérique externe qui utilise une version plus ancienne du mode HDMI est branché au produit. Si ce type de problème survient, contactez le fabricant du périphérique externe pour obtenir plus d'informations sur la version HDMI et, si elle est obsolète, demandez une mise à niveau. • Assurez-vous d'utiliser un câble HDMI d'une épaisseur maximale de14 mm.
• Assurez-vous d'acheter un câble HDMI certifié. Dans le cas contraire, il se peut que l'écran n'affiche aucune image ou qu'une erreur de connexion se produise.
• Nous vous conseillons d'utiliser un câble HDMI élémentaire à vitesse élevée ou un câble avec Ethernet.Ce produit ne prend pas en charge la fonction Ethernet via HDMI. Connexion à l'aide d'un câble HDMI "Les composants de connexion peuvent varier en fonction des produits.

HDMI 1 IN, HDMI 2 IN

Connexion à l'aide d'un câble HDMI-DVI "Les composants de connexion peuvent varier en fonction des produits.

• L'audio n'est pas activé si le produit est connecté à un périphérique vidéo à l'aide d'un câble HDMI-DVI. Pour remédier à ce problème, connectez un câble audio aux ports audio du produit et du périphérique vidéo.
• Après avoir connecté un périphérique vidéo au produit au moyen d'un câble HDMI-DVI, veillez à configurer les paramètres comme indiqué ci-dessous pour activer les fonctions vidéo et audio sur le périphérique vidéo.Vous pouvez utiliser le port DVI du produit en tant que port HDMI à l’aide d’un adaptateur DVI-HDMI. – Son → réglez l'option Son HDMI sur AV(HDMI) "Les paramètres Son peuvent ne pas être pris en charge en fonction du modèle. – Système → Général → réglez l'option Connexion HDMI sur Activé "Les résolutions prises en charge sont 1080p (50/60Hz), 720p (50/60Hz), 480p, et 576p. "Les modèles compatibles UHD peuvent prendre en charge jusqu'à UHD 30 Hz. "Veillez à connecter les connecteurs de même couleur entre eux. (blanc sur blanc, rouge sur rouge, etc.)HDMI 1 IN, HDMI 2 IN29 Branchement à un système audio

Les composants de connexion peuvent varier en fonction des produits.

Veillez à connecter les connecteurs de même couleur entre eux. (blanc sur blanc, rouge sur rouge, etc.) AUDIO OUT Connexion du câble LAN

Les composants de connexion peuvent varier en fonction des produits. LAN IN LAN OUT

• Utilisez le câble Cat 7(type *STP) pour la connexion. (10/100 Mbit/s) *Shielded Twist Pair30 Modication de la source d'entrée Source SOURCE SourceHDMI 1Screen MirroringSamsung WorkspaceHDMI 2 Display PortMagicInfo S Web Browser "L'image affichée peut varier en fonction du modèle. Source vous permet de sélectionner un éventail de sources et de modifier leur nom. Vous pouvez afficher l'écran d'un périphérique source connecté au produit. Sélectionnez une source dans Liste Source pour afficher l'écran correspondant.

La source d'entrée peut aussi être modifiée via le bouton SOURCE de la télécommande.

Il se peut que l'écran ne s'affiche pas correctement en cas de sélection d'une source incorrecte comme périphérique source pour la conversion. Editer SOURCE → u → Editer → ENTER E Modifiez le nom et le type de périphérique d'un périphérique externe connecté.

• La liste peut inclure les périphériques source suivants. Les périphériques source de la liste varient en fonction de la source sélectionnée. HDMI 1 / HDMI 2 / Display Port / DVI / Décodeur câble / Console de jeux / PC / Lecteur Blu- ray

Les périphériques source disponibles sont susceptibles de varier en fonction du produit.

• Vous ne pouvez pas modifier les sources suivantes. MagicInfo S / Lancement de l'URL / Web Browser / Screen Mirroring / Samsung Workspace

Les éléments de menu peuvent varier en fonction du modèle.31 Web Browser SOURCE → Web Browser → ENTER E

Connectez le réseau pour accéder à Internet depuis un produit comme si vous accédiez à Internet depuis un ordinateur. Paramètres SOURCE → Web Browser → u → Paramètres → ENTER E Intervalle d'actual. Définissez la durée pendant laquelle le navigateur Web doit patienter avant de revenir à la page d'accueil.

• Arrêt / 5 min / 10 min / 15 min / 30 min Zoom Définissez l'échelle de zoom à appliquer lors du rafraîchissement du navigateur Web.

• 50% / 75% / 100% / 125% / 150% / 200% / 300% Page d'accueil Définissez le site Web à afficher lors du rafraîchissement du navigateur Web.

• Écran Samsung / Personnalisé Personnalisé Saisissez l'URL à définir en tant que page d'accueil.

Disponible uniquement lorsque Page d'accueil est défini sur Personnalisé. Paramètres avancés Général Masquer automatiquement les onglets et la barre d'outils Si les onglets, le menu ou la barre d'outils du navigateur ne sont pas utilisés pendant un moment, ils disparaîtront automatiquement. Pour les faire réapparaître, déplacez le pointeur ou dirigez-vous en haut de l'écran.

• Utiliser / Ne pas utiliser Masquer le curseur en mode tactile Masquez le curseur pour éviter les interférences avec les opérations tactiles.

• Utiliser / Ne pas utiliser Bloqueur de fenêtres publicitaires Rendez votre navigation plus agréable en bloquant les fenêtres publicitaires.

• Utiliser / Ne pas utiliser Serveur Proxy Configurez un serveur proxy pour le navigateur Web.

• Utiliser / Ne pas utiliser Réinitialiser les paramètres Tous les paramètres Web personnalisés de votre navigateur seront réinitialisés sur leurs valeurs par défaut. Vos signets et votre historique ne seront pas affectés. Moteur rech. Si vous saisissez un mot-clé dans le champ de saisie de mot-clé/URL, le navigateur Web ouvrira la page des Résultats de la recherche. Choisissez le moteur de recherche que vous voulez utiliser.

• Google / Bing32 Condentialité et sécurité Do Not Track Demandez aux sites Web de ne pas vous suivre.

• Utiliser / Ne pas utiliser Supprimer l'historique Permet de supprimer tout votre historique de navigation. JavaScript Permet à tous les site d'exécuter JavaScript afin d'améliorer la navigation.

• Utiliser / Ne pas utiliser Supprimer les données de navigation Supprimez toutes les données de navigation telles que les cookies, les images en cache et les données. Vos signets et votre historique ne seront pas affectés. Encodage Encodage Choisissez une méthode d'encodage pour les pages Web. Le paramètre actuel est Auto.

• Auto / Manuel (Actuel: Unicode) À propos de Affiche la version actuelle du navigateur Web. À lire avant d'utiliser la fonction Web Browser Lisez ces informations avant d'utiliser la fonction Web Browser.

• Le téléchargement des fichier n’est pas pris en charge.

• Il se peut que la fonction Web Browser ne puisse pas accéder à certains sites, notamment ceux de certaines entreprises.

• Le produit ne prend pas en charge la lecture de vidéos flash.

• Le commerce électronique pour les achats en ligne n'est pas pris en charge.

• ActiveX n'est pas pris en charge.

• Le nombre de polices prises en charge est limité. Il se peut que certains symboles et caractères ne s'affichent pas correctement.

• La réaction aux impulsions de la télécommande et l'affichage à l'écran peuvent être retardés lors du chargement d'une page Web.

• Le téléchargement d'une page Web peut être retardé ou totalement suspendu selon le statut des systèmes concernés.

• La fonction copier/coller n'est pas prise en charge.

• Lors de la rédaction d'un e-mail ou d'un simple message, il se peut que certaines fonctions telles que la taille de police et la sélection de couleur ne soient pas disponibles.

• Le nombre de signets et la taille des fichiers journaux pouvant être sauvegardés sont limités.

• Le nombre de fenêtres pouvant être ouvertes simultanément est limité.

• La vitesse de navigation sur le Web dépend de l'environnement réseau.

• L'ordre d'enregistrement de l'historique de navigation va de l'entrée la plus récente à l'entrée la plus ancienne, les entrées les plus anciennes étant remplacées avant les plus récentes.

• Selon les types de codecs vidéo/audio pris en charge, il est possible que vous ne puissiez pas lire certains fichiers vidéo et audio HTML5.

• Il se peut que certaines sources vidéo provenant de fournisseurs de services de diffusion en continu optimisés pour ordinateur ne soient pas lues correctement sur notre navigateur Web Browser propriétaire.33 Samsung Workspace ou Espace de travail distant

Cette fonction peut ne pas être prise en charge selon le modèle.

Assurez-vous que le produit est connecté au réseau.

Veillez à connecter votre clavier et souris avant de démarrer cette fonction. Samsung Workspace SOURCE → Samsung Workspace → ENTER E Accédez au PC distant et à vos ressources de travail avec cette fonction.

• PC distant: Cette fonction vous permet de connecter votre produit à un PC distant ou un serveur cloud.

Seuls les PC ou les serveurs en cloud fonctionnant sous macOS/Windows 7 Pro ou plus récents sont pris en charge.

• Office 365: Fournit l'accès aux fonctions Office 365 de Microsoft.

• VMware Horizon: Fournit l'accès à VMware Horizon aux entreprises utilisant l'infrastructure VMware avec un compte Horizon. Espace de travail distant SOURCE → Espace de travail distant → ENTER E Cette fonction vous permet de connecter votre produit à un PC distant ou un serveur cloud. Saisissez l'adresse du PC ou du serveur cloud auquel vous voulez vous connecter. Ensuite, suivez les instructions d'écran.

Seuls les PC ou les serveurs en cloud fonctionnant sous Windows 7 Pro ou plus récents sont pris en charge.34 Connexion du câble Câble RS-232C InterfaceRS-232C (9broches)BrocheTxD (N°2), RxD (N°3), GND (N°5)Débit binaire9600bits/sBits de données8bitsParitéAucunBit d'arrêt1 bitsContrôle de uxAucunLongueur maximale15 m (type blindé uniquement) • Attribution des broches1 2 3 4 56 7 8 95 4 3 2 19 8 7 6<Type mâle> <Type femelle>Broche Signal Détection de la porteuse de données Données reçues Données transmises Préparation de la borne de données Retour commun du signalBroche Signal Préparation du jeu de données Envoi d'une demande Prêt à envoyer Indicateur d'appelCommandez simultanément des périphériques multi-affichage branchés à un PC. Commande multi-afchage

• Câble RS-232C Connecteur: D-Sub à 9 broches pour câble stéréo

-P1- -P1- -P1- -P2- -P2- Type mâle Réception 3 1 Emission STEREO Emission 2 2 Réception PLUG Terre 5 3 Terre (ø 3,5) Câble LAN

N° de broche Couleur standard Signal

• Connecteur: LAN IN Câble LAN direct (PC au HUB) HUB

Veillez à connecter chacun des adaptateurs au bon port RS232C IN ou OUT sur le produit.

Les pièces à connecter sont susceptibles de varier en fonction du modèle.

• Connexion 1 RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT Moniteur 1 Moniteur 2 Moniteur 3 Moniteur 4

Moniteur 2Moniteur 1

• Connexion 3 RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUTLAN INRJ45 Moniteur 1 Moniteur 2 Moniteur 3 Moniteur 4

Cette option est uniquement disponible pour les modèles munis de ports LAN IN et LAN OUT. LAN OUTLAN IN LAN OUTLAN IN LAN OUTLAN IN LAN OUTLAN INRJ45 Moniteur 1 Moniteur 2 Moniteur 3 Moniteur 4 PC38 Codes de contrôle Afchage de l'état de contrôle (Commande Obtenir le contrôle) En-tête Commande Longueur des donnéesSomme de contrôle 0xAA Type de commande

Contrôle (Commande Dénir le contrôle) En-tête Commande Longueur des donnéesDonnéesSomme de contrôle 0xAA Type de commande1 Valeur Commande N° Type de commande Commande Plage de valeurs

Contrôle de l'alimentation 0x11 0~1

Réglage de la source d'entrée 0x14 -

Contrôle de la taille de l'écran 0x19 0~255

Contrôle du mode Mur d'images 0x5C 0~1

Contrôle utilisateur du Mur d'images 0x89 -

• Toutes les communications s'effectuent au format hexadécimal. On calcule la somme de contrôle en additionnant toutes les valeurs, à l'exception de l'en-tête. Si le résultat de l'addition d'une somme de contrôle est supérieur à 2chiffres, comme illustré ci-dessous (11+FF+01+01=112), le premier chiffre est supprimé. Par exemple: mise sous tension & ID=0 En-tête Commande Longueur des donnéesDonnées 1Somme de contrôle0xAA 0x11 1 "Power"En-tête Commande Longueur des donnéesDonnées 1 0xAA 0x11 1 1
• Pour commander simultanément tous les périphériques connectés par un câble série, quels que soient leurs ID, définissez l'ID sur "0xFE" et émettez les commandes. Les commandes seront exécutées par chaque périphérique, mais ACK ne répondra pas.39 Contrôle de l'alimentation Fonction Il est possible de mettre un produit sous/hors tension à l'aide d'un ordinateur.

Longueur des données Somme de contrôle 0xAA 0x11 0 Mise sous/hors tension (Mettre sous/hors tension) En-tête Commande

Longueur des données Données Somme de contrôle 0xAA 0x11 1 "Power"

Ack En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x11 "Power"

Nak En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x11 "ERR"

Réglage du volume Fonction Il est possible de régler le volume d'un produit à l'aide d'un ordinateur. Affichage de l'état du volume (Obtenir l'état du volume) En-tête Commande

Longueur des données Somme de contrôle 0xAA 0x12 0 Réglage du volume (Régler le volume) En-tête Commande

Longueur des données Données Somme de contrôle 0xAA 0x12 1 "Volume"

Ack En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x12 "Volume"

Nak En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x12 "ERR"

Réglage de la source d'entrée

• Fonction Vous pouvez modifier la source d'entrée d'un produit à l'aide d'un ordinateur.

• Affichage de l'état de la source d'entrée (Obtenir l'état de la source d'entrée) En-tête Commande

Longueur des données Somme de contrôle 0xAA 0x14 0

• Définition de la source d'entrée (Définir la source d'entrée) En-tête Commande

Longueur des données Données Somme de contrôle 0xAA 0x14 1 "Input Source" "Input Source" : code de source d'entrée à définir sur un produit. 0x18 DVI 0x0C Source d'entrée 0x20 MagicInfo 0x1F DVI_video 0x21 HDMI1 0x22 HDMI1_PC 0x23 HDMI2 0x24 HDMI2_PC 0x25 DisplayPort

Les ports DVI_video, HDMI1_PC et HDMI2_PC ne peuvent pas être utilisés avec la commande "Set". Ils répondent uniquement aux commandes «Get».

MagicInfo est uniquement disponible sur les modèles présentant la fonction MagicInfo.

• Ack En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x14 "Input Source" "Input Source" : code de source d'entrée à définir sur un produit.

• Nak En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x14 "ERR" "ERR" : code indiquant qu'une erreur s'est produite.41 Contrôle de la taille de l'écran Fonction Vous pouvez modifier la taille d'écran d'un produit à l'aide d'un ordinateur. Affichage de la taille de l'écran (Obtenir l'état de la taille d'écran) En-tête Commande

Longueur des données Somme de contrôle 0xAA 0x19 0 Ack En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x19 "Screen Size"

Nak En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x19 "ERR"

Contrôle du mode Mur d'images Fonction Le mode Mur d'images peut être activé sur un produit à l'aide d'un ordinateur. Cette commande n'est disponible que sur un produit dont le mode Mur d'images est activé. Affichage du mode Mur d'images (Obtenir le mode Mur d'images) En-tête Commande

Longueur des données Somme de contrôle 0xAA 0x5C 0 Réglage du mode Mur d'images (Régler le mode Mur d'images) En-tête Commande

Longueur des données Données Somme de contrôle 0xAA 0x5C 1 "Video Wall Mode"

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x5C "Video Wall Mode"

Nak En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x5C "ERR"

Verrou Fonction L'ordinateur peut être utilisé pour activer ou désactiver la fonction Verrou activé sur un produit. Cette commande est disponible, que le système soit sous tension ou hors tension. Affichage de l'état de la fonction Verrou (Obtenir l'état du verrou) En-tête Commande

Longueur des données Somme de contrôle 0xAA 0x5D 0 Activation ou désactivation de la fonction Verrou (Activer/désactiver Verrou) En-tête Commande

Longueur des données Données Somme de contrôle 0xAA 0x5D 1 "Safety Lock"

Ack En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x5D "Safety Lock"

Nak En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x5D "ERR"

Activation du Mur d'images Fonction L'ordinateur active/désactive le Mur d'images du produit. Obtenir l'état Activé/Désactivé du Mur d'images En-tête Commande

Longueur des données Somme de contrôle 0xAA 0x84 0 Définir le Mur d'images sur Activé/Désactivé En-tête Commande

Longueur des données Données Somme de contrôle 0xAA 0x84 1 V.Wall_On

Ack En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x84 V.Wall_On

Nak En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x84 ERR

Contrôle utilisateur du Mur d'images

• Fonction L'ordinateur active/désactive la fonction Mur d'images du produit.

• Obtenir l'état du Mur d'images En-tête Commande

Longueur des données Somme de contrôle 0xAA 0x89 0

• Définir le Mur d'images En-tête Commande

Longueur des données Val1 Val2 Somme de contrôle 0xAA 0x89 2 Wall_Div Wall_SNo Wall_SNo: Code du Numéro de produit défini sur le produit Modèle de Mur d'images 10x10: ( 1 ~ 100) Dénir le nombre Données 1 0x01 2 0x02

• Ack En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Val2 Somme de contrôle 0xAA 0xFF 4 'A' 0x89 Wall_Div Wall_ SNo

• Nak En-tête Commande

Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x89 ERR "ERR": code indiquant quelle erreur s'est produite.44 Wall_Div : Code du Séparateur du Mur d'images défini sur le produit Modèle de Mur d'images 10x10

Arrêt 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 N/A N/A N/A N/A N/A N/A N/A N/A N/A45 Utilisation de MDC "MDC" (Multiple Display Control) est une application qui vous permet de commander simultanément plusieurs périphériques d'affichage à l'aide d'un ordinateur.Pour obtenir des détails sur la manière d'utiliser le programme MDC, reportez-vous à l'Aide après avoir installé le programme. Le programme MDC est disponible sur le site Web. (http://displaysolutions.samsung.com) " Si vous appuyez sur le bouton On ou Off situé en haut à gauche de l'écran, le produit contrôle l'état pendant environ une minute. Pour exécuter d'autres commandes, essayez une fois la minute écoulée. "Pour les détails sur comment brancher les périphériques pour la commande multi-affichage, reportez-vous à la page 37. Installation/désinstallation du programme MDC "Les étapes d’installation et de désinstallation peuvent varier en fonction du SE. Installation "L'installation de MDC peut être affectée par l'état du réseau, de la carte graphique et de la carte mère. Cliquez sur le programme d'installation de MDC Unified. Cliquez sur «Next».

Lorsque l'écran "Welcome to the InstallShield Wizard for MDC_Unified" s'affiche, cliquez sur "Next".

Dans la fenêtre "License Agreement" affichée, sélectionnez "I accept the terms in the license agreement" et cliquez sur "Next".

Dans la fenêtre "Customer Information" affichée, renseignez tous les champs d'information, puis cliquez sur "Next".

Dans la fenêtre "Destination Folder" affichée, sélectionnez le chemin d'accès au répertoire où vous souhaitez installer le programme et cliquez sur "Next". "Si le chemin d'accès n'est pas spécifié, le programme est installé dans le répertoire par défaut.

Dans la fenêtre "Ready to Install the Program" affichée, vérifiez le chemin d'accès au répertoire d'installation du programme et cliquez sur "Install". La progression de l'installation est affichée.

Cliquez sur "Finish" dans la fenêtre "InstallShield Wizard Complete" affichée. Sélectionnez "Launch the program" et cliquez sur "Finish" pour exécuter immédiatement le programme MDC.

L'icône de raccourci MDC Unified est créée sur le Bureau une fois l'installation terminée. "Il se peut que l'icône d'exécution de MDC ne soit pas affichée en fonction des spécifications du produit ou du système de l'ordinateur. "Si cette icône n'apparaît pas, appuyez sur la touche F5. Désinstallation

Sélectionnez Paramètres → Panneau de configuration dans le menu Démarrer, puis double- cliquez sur Ajout/Suppression de programmes.

Sélectionnez MDC Unified dans la liste et cliquez ensuite sur Modifier/Supprimer.46 Fonctionnalités Lecteur Lecteur HOME → Lecteur → ENTER E Lisez une vaste gamme de contenu tels que des canaux dotés de programmes, des modèles ou des fichiers.LecteurFiltrer par: Tous OptionsAucune chaîne.Chaîne du réseauFichier réseauMes modèlesMémoire interne "L'image affichée peut varier en fonction du modèle.

Pour utiliser la fonction Lecteur, réglez Lire via sur MagicInfo dans Système. (MENU

• Système → Lire via → MagicInfo)

Vous devez dénir Réglage Horloge avant de pouvoir utiliser cette fonction. N° DescriptionSélectionnez entre mémoire interne ou mémoire externe.Lisez du contenu, des modèles et des programmes configurés sur le serveur.

• Vous pouvez voir si le serveur est connecté (approbation) dans l'écran Lecteur. Pour vérifier si le serveur est connecté lorsqu'un canal réseau est en cours d'exécution, appuyez sur INFO sur la télécommande.

Sélectionnez Chaîne du réseau dans l'écran Lecteur. Le message Aucune chaîne. s'affiche si aucun canal n'a été enregistré dans Chaîne du réseau.

Chaîne du réseau s'exécute.Permet de lire du contenu stocké sur le serveur. Permet de lire des modèles stockés dans le dossier Mes modèles dans la mémoire interne.Sélectionnez un type de contenu comme critère de recherche de la liste de contenu souhaitée.Permet de définir différentes options pour Lecteur. Visualisation du contenu

Sélectionnez soit la mémoire interne soit la mémoire externe. Les fichiers enregistrés dans la mémoire sélectionnée s'affichent. Sélectionnez le fichier souhaité. Le contenu s'affiche à l'écran. (Pour de plus amples informations sur les formats de fichier compatibles, consultez la section «Formats de fichiers compatibles avec Player».)Accessible via le bouton HOME de la télécommande.

Pendant la lecture de contenu Boutons de commande sur la télécommande Vous pouvez lire, interrompre ou sauter du contenu de la liste de lecture en appuyant sur les boutons de la télécommande. Bouton Fonction TOOLS Fait apparaître la barre de menus. INFO Affiche les informations générales relatives au contenu.

Passe au fichier ou à la page suivante.

Passe au fichier ou à la page précédente.

Lit ou interrompt le diaporama ou le contenu vidéo.

Arrête l'affichage de contenu et passe à l'écran Lecteur.

Rembobine le contenu vidéo.

Avance rapidement le contenu vidéo.

Si le périphérique USB ou la mémoire interne ne contient qu'un fichier image, le diaporama ne s'exécutera pas.

Si le nom d'un dossier est trop long sur le périphérique USB, vous ne pouvez pas sélectionner le dossier.

L'option Portrait pour Orientation du contenu n'est pas disponible pour les contenus dont la résolution est supérieure à 3840 x 2160.

Taille contenu pour les vidéos dont la résolution est supérieure à 3840 x 2160 prend en charge Plein écran uniquement. Menu disponible Appuyez sur le bouton TOOLS de la télécommande pendant la lecture du contenu pour configurer les paramètres. Menu Description Liste lect Permet d'afficher une liste des éléments de contenu en cours de lecture. Liste des chaînes Chaîne du réseau / Interne Canal / USB Mode Son Personnalisez les paramètres audio du contenu en cours de lecture. Répét. tout / Rép. 1X Définissez le mode de répétition. Fond musical Définissez la musique de fond à jouer pendant l'exécution du contenu. Réinit. Réinitialisez la musique de fond. Pause Interrompez la musique de fond. Précédent Lisez la musique de fond précédente de la liste. Suivant Lisez la musique de fond suivante de la liste.

Réinit., Pause, Précédent, Suivant s'affichent uniquement lorsque la musique de fond est définie.48 Formats de chiers compatibles avec Lecteur

• Les systèmes de fichiers pris en charge intègrent FAT32 et NTFS.

• Les fichiers dont la résolution verticale et horizontale est supérieure à la résolution maximale ne peuvent pas être affichés. Vérifiez la résolution verticale et horizontale du fichier.

• Vérifiez les types et versions de Codec vidéo et audio qui sont pris en charge.

• Vérifiez les versions de fichiers qui sont prises en charge.

Prise en charge de PowerPoint jusqu'à 97 – 2013

Pour le transfert de fichiers USB-Mémoire interne, cliquez sur Options → Envoyer.

• Emplacement des fichiers de modèle – Mémoire interne → transfert USB: USB → sous le dossier MagicinfoSlide – USB → transfert Mémoire interne: Mémoire interne → sous le dossier Mes modèles

• Emplacement des autres fichiers (sans modèles) – Mémoire interne → transfert USB: USB → sous le dossier MagicinfoSlide – USB → transfert Mémoire interne: Sous le dossier racine Programme réseau multitrame Restrictions relatives à la lecture

• 1à 3fichiers vidéo FHD peuvent être lus simultanément ou seulement un fichier vidéo UHD et un fichier vidéo FHD à la fois. En mode de lecture portrait, 3fichiers vidéo FHD peuvent être lus simultanément ou seulement un fichier vidéo UHD à la fois.

• Pour les fichiers Office (fichiers PPT et Word) et les fichiers PDF, un seul type de fichier est pris en charge à la fois.

• Les fichiers LFD (*.LFD) ne sont pas pris en charge.

• Les contenus avec une résolution supérieure à 3840 x 2160 ne sont pas pris en charge. Restrictions relatives à la sortie audio

• Vous ne pouvez pas utiliser plus d'une sortie audio.

• Priorité de lecture: musique de fond réseau → musique de fond locale > fichier vidéo dans la fenêtre principale sélectionnée par l'utilisateur

Musique de fond réseau: Vous pouvez configurer les paramètres lors de la création d'un programme serveur.

Musique de fond locale: vous pouvez configurer les paramètres de musique de fond à l'aide des outils qui s'affichent lorsque vous appuyez sur bouton TOOLS lors de la lecture Lecteur.

Fenêtre principale sélectionnée par l'utilisateur: Vous pouvez configurer les paramètres de la fenêtre principale lors de la création d'un programme serveur. Fichiers de modèle(*.LFD) Restrictions

• Assurez-vous que les dossiers Contents et Schedules soient publiés sur le périphérique de stockage USB.

Un contenu correctement publié apparaît comme Published Content sur le périphérique USB.

Lors de la copie d’un contenu que vous avez publié sur un périphérique USB (Published Content ) sur Mémoire interne, le contenu apparaît dans Mémoire interne en tant que Published Content seulement. Les dossiers Contents et Schedules ne sont pas visibles dans Mémoire interne. Restrictions relatives à la lecture

• Vous pouvez lire un maximum de deuxfichiers vidéo (Vidéo).

• Pour les fichiers Office (fichiers PPT et Word) et les fichiers PDF, un seul type de fichier est pris en charge à la fois.

• Lors de la lecture simultanée de plusieurs fichiers vidéo, veillez à ce que les zones d’affichage ne se chevauchent pas. Restrictions relatives à la sortie audio

• Vous ne pouvez pas utiliser plus d'une sortie audio.

• Priorité de lecture: musique de fond réseau → musique de fond locale > fichier vidéo dans la fenêtre principale sélectionnée par l'utilisateur49 Codecs vidéo Extension de chier Conteneur Codec vidéo Résolution Vitesse de transmission (fps) Débit binaire (Mbit/s) Codec audio *.avi *.mkv *.asf *.wmv *.mp4 *.mov *.3gp *.vro *.mpg *.mpeg *.ts *.tp *.trp *.flv *.vob *.svi *.m2ts *.mts AVI MKV ASF MP4 3GP MOV FLV VRO VOB

• Les codecs peuvent ne pas fonctionner correctement en cas de problème avec le contenu.

• Des problèmes de lecture peuvent survenir si une erreur est présente dans le contenu ou sur le support.

• Il se peut que le son ou la vidéo ne fonctionne pas si le débit binaire/la fréquence d'image standard du contenu est supérieur aux normes de compatibilité du téléviseur.

• Si la table d'index est incorrecte, la fonction Recherche (Saut) n'est pas disponible.

• La lecture d'une vidéo sur une connexion réseau risque d'être saccadée en raison des vitesses de transmission des données.

• Il est possible que certains périphériques USB/appareils photos numériques ne soient pas compatibles avec le téléviseur.

• Le codec HEVC est uniquement disponible sur des supports MKV/MP4/TS.

• Le codec MVC est partiellement pris en charge. Décodeurs vidéo

• La norme H.264 UHD est prise en charge jusqu'au niveau5.1, la norme H.264 FHD est prise en charge jusqu'au niveau4.1. (FMO/ASO/RS non pris en charge sur le téléviseur)

• Norme HEVC UHD prise en charge jusqu'au niveau5.1, norme HEVC FHD prise en charge jusqu'au niveau4.1

• Norme HEVC 8K prise en charge jusqu'au niveau6.1.

• Les normes VC1/APL4 ne sont pas prises en charge.

• GMC2 ou version supérieure n'est pas pris en charge.

• Lors de la lecture d'un seul fichier vidéo, le mode Parfait n'est pas pris en charge dans les cas suivants: – Codec incompatible (MVC, VP3, MJPEG)

Codec compatible – La résolution est différente de celle du moniteur – La fréquence est différente de celle du moniteur Décodeurs audio

• La norme WMA est prise en charge jusqu'à 10canaux 5.1 Pro, profil M2.

• Les normes WMA1, WMA sans perte / Voix ne sont pas prise en charge.

• QCELP et AMR NB/WB ne sont pas pris en charge.

• Le codec Vorbis est pris en charge jusqu'aux canaux5.1.

• Dolby Digital Plus est pris en charge jusqu'aux canaux5.1.

• Les taux d'échantillonnage pris en charge sont les suivants: 8, 11,025, 12, 16, 22,05, 24, 32, 44,1 et 48kHz, et varient en fonction du codec. Image

• Format de fichier image compatible: JPEG, PNG, BMP

Les fichiers BMP 32 bits, 24 bits et 8 bits sont pris en charge.

Lors de la lecture de 10 fichiers dans un fichier LFD - 5120 x 5120

• Taille de fichier maximum prise en charge: 20MB

• Effet diaporama pris en charge: 9effets (Fondu 1, Fondu 2, Masquer, Spirale, Damier, Linéaire, Escaliers, Balayage, Aléatoire)51 Power Point PDF WORD

• Formats de fichier de document compatibles – Extension : ppt, pptx – Version : Office 97 ~ Office 2013

• Fonctions non prises en charge – Effet d'animation – Formes 3D (affichage restitué en 2D) – En-têtes et pieds de page (certains sous-éléments ne sont pas pris en charge) – Word Art – Alignement Erreur d'alignement de groupe possible – Office2007 SmartArt n'est pas entièrement pris en charge; 97sous- éléments sur115 sont pris en charge. – Insertion d'objet – Caractères à demi-chasse – Espacement des lettres – Tableaux – Texte vertical Certains sous-éléments ne sont pas pris en charge. – Annotations et documents

• Formats de fichier de document compatibles – Extension : pdf

• Fonctions non prises en charge – Aucun contenu inférieur à 1pixel n'est pris en charge en raison d'une dégradation des performances. – Le contenu à images masquées et à images en mosaïque n'est pas pris en charge. – Le contenu à texte pivoté n'est pas pris en charge. – Les effets à ombre3D ne sont pas pris en charge. – Certains caractères non pris en charge (Les caractères spéciaux sont peut-être corrompus)

• Formats de fichier de document compatibles – Extension : .doc, .docx – Version : Office 97 ~ Office 2013

• Fonctions non prises en charge – Effet d'arrière-plan de page – Certains styles de paragraphe – Word Art – Alignement Erreur d'alignement de groupe possible – Formes 3D (affichage restitué en 2D) – Office2007 SmartArt n'est pas entièrement pris en charge; 97sous- éléments sur115 sont pris en charge. – Tableaux – Caractères à demi-chasse – Espacement des lettres – Texte vertical Certains sous-éléments ne sont pas pris en charge. – Annotations et documents52 Programmation HOME → Programmation → ENTER E Programmation Mémoire interneEnvoyer SupprimerProgrammez votre contenu sur une chaîne locale.Sélectionner pour créer un nouveau programme sur cette chaîne Ch.2 Ch.3 Le contenu par défaut est lu si aucun programme n'est déni. Vous pouvez modier le contenu par défaut dans le menu Options.Dimanche, Janvier 14 08:45 AM

L'image affichée peut varier en fonction du modèle. Vous pouvez consulter le programme importé depuis un périphérique de stockage sélectionné. N° Description Sélectionnez l'emplacement d'enregistrement du programme. Créer/Modifier/Supprimer/Visualiser le programme de lecture de contenu.53 Cloner le produit HOME → Cloner le produit → ENTER E Cloner le produit MENU

L'image affichée peut varier en fonction du modèle. Exportez les réglages du produit vers un périphérique de stockage externe. Vous pouvez également importer les réglages depuis un périphérique de stockage externe. Cette option est utile lorsque vous affectez les mêmes paramètres à plusieurs produits. Si aucun chier doublon n'est trouvé sur le périphérique de stockage externe

Connectez le périphérique de stockage externe, puis exécutez la fonction Cloner le produit.

Le message Aucun fichier de duplication n'a été trouvé sur le périphérique de stockage externe. Exporter les paramètres de ce périphérique vers le périphérique de stockage externe ? s'affiche.

Sélectionnez Exporter pour exporter les paramètres. Si un chier doublon est trouvé sur le périphérique de stockage externe

Connectez le périphérique de stockage externe, puis exécutez la fonction Cloner le produit.

Le message Fichier de réplication trouvé. Sélectionnez une option. s'affiche. Exécutez la fonction Importer depuis le périphérique de stockage externe ou Exporter vers le périphérique de stockage externe. – Importer depuis le périphérique de stockage externe : Copiez sur le produit les réglages enregistrés sur un périphérique de stockage externe.

Une fois la configuration terminée, le produit est automatiquement redémarré. – Exporter vers le périphérique de stockage externe : Copiez les réglages du produit sur un périphérique de stockage externe.54 Paramètres ID HOME → Paramètres ID → ENTER E Paramètres ID "L'image affichée peut varier en fonction du modèle. Attribuez un ID à un moniteur. ID périphérique Définissez un numéro d'identification unique pour chaque produit.

Appuyez sur u/d pour sélectionner une valeur et appuyez ensuite sur E.

Entrez le numéro de votre choix à l'aide des touches numériques de la télécommande. Dénit. auto ID périph. Cette fonction attribue automatiquement un numéro d'identification à un périphérique connecté via un câble RS232C.

Cette fonction n'est disponible que sur le premier périphérique compris sur une daisy chain RS-232C. Câble de connexion au PC Sélectionnez le type de câble à utiliser pour connecter l'écran au PC.

• Câble RS232C communiquez avec le MDC via le câble stéréo RS232C.

• Réseau Wi-Fi/RJ-45 (LAN) ou Câble RJ45(LAN) communiquez avec le MDC via le câble stéréo RJ45.

Les fonctions disponibles sont susceptibles de varier en fonction du modèle.55 Mur d'images HOME → Mur d'images → ENTER E Mur d'images "L'image affichée peut varier en fonction du modèle. Cette option vous permet de personnaliser la disposition des différents écrans connectés afin de former un mur d'images. Vous pouvez, en outre, afficher une portion d'une image complète ou répéter la même image sur chacun des écrans connectés. Pour afficher plusieurs images, consultez l'aide de MDC ou le guide d'utilisation de MagicInfo. Certains modèles ne prennent pas en charge la fonction MagicInfo. Mur d'images Vous pouvez activer ou désactiver Mur d'images. Pour former un mur d'images, sélectionnez Activé.

• Arrêt / Activé Horizontal x Vertical Cette fonction divise automatiquement un affiche sur mur vidéo selon une configuration matricielle. Entrez la matrice du mur vidéo. L'affichage sur mur vidéo est divisé selon la matrice configurée. Le nombre de périphériques d'affichage vertical ou horizontal peut être défini entre 1 et 15.

Un affiche sur mur vidéo peut être divisé en 225 écrans maximum.

L'option Horizontal x Vertical n'est activée que lorsque Mur d'images a la valeur Activé.56 Position écran Pour réorganiser les écrans divisés, réglez le numéro pour chaque produit dans la matrice à l'aide de la fonction Position écran. La sélection de Position écran permet d'afficher la matrice du mur vidéo avec les numéros attribués aux produits qui forment le mur vidéo. Pour réorganiser les produits, utilisez les boutons directionnels de la télécommande pour déplacer un produit vers le numéro souhaité. Appuyez sur le bouton E.

Position écran vous permet de diviser l’écran en un maximum de 225cadres (15 x 15).

L'option Position écran n'est activée que lorsque Mur d'images a la valeur Activé.

Pour utiliser cette fonction, vérifiez que Horizontal x Vertical est configuré. Format Permet de sélectionner le mode d'affichage des images sur le mur vidéo.

• Plein: affiche les images en plein écran sans marge.

• Naturel: affiche les images au format d'origine sans augmenter ni réduire la taille.

L'option Format n'est activée que lorsque Mur d'images a la valeur Activé.57 État du réseau HOME → État du réseau → ENTER E État du réseau

L'image affichée peut varier en fonction du modèle. Permet de vérifier le réseau et la connexion Internet.58 Progr. act./désact. HOME → Progr. act./désact. → ENTER E Progr. act./désact. "L'image affichée peut varier en fonction du modèle.

Vous devez définir Réglage Horloge avant de pouvoir utiliser cette fonction. Progr. activ. Définissez Progr. activ. pour que votre produit se mette automatiquement sous tension à l'heure et le jour de votre choix. Le produit est mis sous tension, avec la source d'entrée ou le volume indiqué. Progr. activ.: configurez le programmateur de mise sous tension en faisant votre choix parmi les sept options disponibles. Assurez-vous de configurer l'heure actuelle en premier lieu. (Progr. activ. 1 ~ Progr. activ. 7)

Bien que l’option de mémoire interne/USB puisse être utilisée avec Progr. activ. pour le mode MagicInfo , il est recommandé d’utiliser une mémoire interne.

Le bon fonctionnement et la fonctionnalité Progr. activ. ne peuvent pas être garantis en cas d'utilisation avec un périphérique USB alimenté par batterie, et la reconnaissance de périphérique peut prendre plus de temps.

• Configuration: sélectionnez Arrêt, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. activ. doit mettre votre produit sous tension. – La coche indique les jours sélectionnés.

• Heure: réglez les heures et les minutes. Utilisez les boutons numériques ou les boutons de direction haut et bas pour entrer des chiffres. Utilisez les boutons de direction gauche et droite pour modifier les zones de saisie.

• Volume (Pour les modèles avec haut-parleurs intégrés): réglez le volume voulu. Utilisez les boutons avec flèche haut et bas pour modifier le volume.

• Source: sélectionnez la source d'entrée de votre choix.

• Contenu (lorsque la Source a la valeur Interne/USB pour le mode MagicInfo ): Depuis le périphérique USB ou la mémoire interne, sélectionnez un fichier (musique, photo ou vidéo) à lire après avoir allumé le produit.59 Progr. désact. Configurez le programmateur de mise hors tension (Progr. désact.) en faisant votre choix parmi les sept options disponibles. (Progr. désact. 1 ~ Progr. désact. 7)

• Configuration: sélectionnez Arrêt, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. désact. doit mettre votre produit hors tension. – La coche indique les jours sélectionnés.

• Heure: réglez les heures et les minutes. Utilisez les boutons numériques ou les boutons de direction haut et bas pour entrer des chiffres. Utilisez les boutons de direction gauche et droite pour modifier les zones de saisie. Gestion des vacances Le retardateur est désactivé au cours d'une période qui a été définie en tant que Vacances.

• Ajouter congé : indiquez la période de vacances que vous souhaitez définir. Sélectionnez les dates de début et de fin des vacances que vous voulez ajouter à l'aide des boutons

, puis cliquez sur le bouton Terminé. La période est ajoutée à la liste des vacances. – Date de début : définissez la date de début des vacances. – Date de fin : définissez la date de fin des vacances.

• Supprimer: supprimez les éléments sélectionnés depuis la liste de vacances.

• Editer: Permet de sélectionner une option de vacances et de modifier la date.

• Déf. progr. appliqué : réglez le programmateur Progr. activ. et le programmateur Progr. désact. pour qu'ils ne s'activent pas pendant les jours fériés. – Appuyez sur

pour sélectionner les paramètres Progr. activ. et Progr. désact. que vous ne souhaitez pas activer. – Les paramètres Progr. activ. et Progr. désact. sélectionnés ne s'activent pas.60 Téléscripteur HOME → Téléscripteur → ENTER E Téléscripteur

L'image affichée peut varier en fonction du modèle. Saisissez du texte quand une vidéo ou une image est affichée, et affichez le texte à l'écran.

Vous devez définir Réglage Horloge avant de pouvoir utiliser cette fonction.

• Arrêt / Activé: Choisissez d'utiliser ou non Téléscripteur.

• Message: saisissez un message à afficher à l'écran.

• Heure: Réglez les options Heure de début et Heure de fin pour afficher un Message.

• Option de police: Permet d'indiquer la police et la couleur du texte du message.

• Position: Sélectionnez une position pour afficher un Message.

• Défil.: Activez ou non les effets de défilement de Téléscripteur. Permet d'indiquer les options Direction et Vitesse pour le défilement du message.

• Aperçu: Prévisualisez vos réglages Téléscripteur.61 Lancement de l'URL HOME → Lancement de l'URL → ENTER E Lancement de l'URL Lancement de l'URL

L'image affichée peut varier en fonction du modèle. Pour plus de détails sur l'utilisation de la fonction Lancement de l'URL, contactez le vendeur auquel vous avez acheté le produit.

Cette fonction peut ne pas être prise en charge selon le modèle.

Pour utiliser la fonction Lancement de l'URL, réglez Lire via sur Lancement de l'URL dans Système. (MENU m → Système → Lire via → Lancement de l'URL)62 Paramètres du lanceur d'URL HOME → Paramètres du lanceur d'URL → ENTER E Paramètres du lanceur d'URL

L'image affichée peut varier en fonction du modèle.

Pour plus de détails sur l'utilisation de la fonction Lancement de l'URL, contactez le vendeur auquel vous avez acheté le produit.

Cette fonction peut ne pas être prise en charge selon le modèle.

• Installer l'application Web: Saisir l'URL pour installer l'application Web.

• Installer à partir du périphérique USB: Installer l'application Web à partir du périphérique de stockage USB.

• Désinst.: Éliminer l'application Web installée.

• Paramètre d'expiration: Définir la période d'inactivité pour la connexion à l'URL.

• Mode Développeur: Activer le mode de développement.63 Rétroéclairage / Luminosité / Contraste / Netteté MENU m → Image → ENTER E Image RétroéclairageLuminositéContrasteNettetéTemp. Coul.Paramètres avancésOptions d'image

10000 K "L'image affichée peut varier en fonction du modèle.Votre produit présente plusieurs options de réglage de la qualité d'image. "Vous pouvez régler et stocker des paramètres pour chaque périphérique externe branché à une entrée du produit. "En réduisant la luminosité de l'image, vous réduirez votre consommation d'énergie. Réglage de l'écran Configurez les paramètres Image (Rétroéclairage, Nuance Coul., etc.). La disposition des options du menu Image peut varier en fonction du produit.

Temp. Coul. MENU m → Image → Temp. Coul. → ENTER E Image Temp. Coul. 10000 K "L'image affichée peut varier en fonction du modèle. Règle la température de couleur. La valeur et la température augmentent simultanément, de sorte que le ratio de la couleur bleue augmente. (Plage: 2800K–16000K)

Disponible lorsque Nuance Coul. est réglé sur Arrêt.65 Paramètres avancés MENU m → Image → Paramètres avancés → ENTER E Paramètres avancés Amélioration des images Couleur Teinte (V/R) Balance blancs Gamma Activé

BT.1886 "L'image affichée peut varier en fonction du modèle.Définissez des paramètres d'image avancés pour créer une image à votre convenance. Amélioration des images Améliore les couleurs et la netteté. • Arrêt / Activé Couleur Ajuste les niveaux de saturation des couleurs. La saturation des couleurs s'intensifie lorsque la valeur s'approche de 100. (Plage: 0~100) Teinte (V/R) Ajuste le ratio entre les niveaux de teinte verte et rouge. L'augmentation des valeurs intensifie la saturation des couleurs rouge et vert. (Plage: 0~50)66 Balance blancs Réglez la température de couleur de l'image afin que les éléments blancs semblent plus lumineux. 2Points Réglez les niveaux de luminosité rouge, vert et bleu en deux sections pour une optimisation précise de la balance des blancs.

• Aj. Rouge / Aj. Vert / Aj. Bleu: Permet d'ajuster la proportion de rouge, de vert et de bleu dans les zones sombres.

• Régl. Rouge / Régl. vert / Régl. bleu: permet d'ajuster la proportion de rouge, de vert et de bleu dans les zones claires.

• Réinit. : Rétablissez les valeurs par défaut des paramètres de balance des blancs. Paramètres 20 points Permet de contrôler la balance des blancs par intervalle de 20points en réglant la luminosité du rouge, du vert et du bleu. 20 Points Permet de régler les niveaux de luminosité rouge, vert et bleu sur vingt sections pour une optimisation précise de la balance des blancs.

• Arrêt ( ) / Activé ( )

• Intervalle: sélectionnez l'intervalle pour procéder à l'ajustement.

• Rouge: ajustez le niveau de rouge.

• Vert: ajustez le niveau de vert.

• Bleu: ajustez le niveau de bleu.

• Réinit. : Restaure le niveau actuel des 20points de la balance des blancs aux valeurs par défaut.

Il est possible que certains périphériques externes ne prennent pas cette fonction en charge. Gamma Ajuster la luminosité moyenne de l'image.

Les réglages Gamma, HLG, ST.2084 et BT.1886 peuvent changer en fonction des réglages vidéo d'entrée. HLG / ST.2084 / BT.1886 / Courbe en S Permet de régler les niveaux HLG, ST.2084, BT.1886, Courbe en S de l'image. Amélioration des contrastes Permet de régler automatiquement la balance du contraste afin d'éviter de fortes différences entre les zones claires et sombres.

• Arrêt / Bas / Moyen / Elevé Nuance de noir Sélectionnez la nuance de noir pour régler la profondeur de l'écran.

• Arrêt / Sombre / Plus sombre / Le plus sombre67 Carnation Ajustez la couleur de carnation en augmentant ou en diminuant les niveaux de rouge. RVB uniquement Affinez la saturation et la teinte des canaux de couleur rouge, vert et bleu.

• Arrêt / Rouge / Vert / Bleu Paramètres de l'espace de couleurs Permet de configurer les paramètres d'espace colorimétrique afin de préciser le spectre des couleurs sur votre écran. Espace de couleur Permet de choisir l'espace colorimétrique.

• Auto. / Natif / Personnalisé

Pour ajuster Couleur, Rouge, Vert, Bleu et Réinit., réglez Espace de couleur sur Personnalisé. Signal d'entrée - Étendre Étend la plage de signal d’entrée pour les connexions HDMI.

• HDMI1 (Arrêt ( ) / Activé ( ))

• HDMI2 (Arrêt ( ) / Activé ( ))

Lorsque Signal d'entrée - Étendre est réglé sur Activé, une résolution jusqu'à 4096 x 2160p à 60 Hz est prise en charge. Lorsque Signal d'entrée - Étendre est réglé sur Arrêt, une résolution jusqu'à 1920 x 1080 à 60 Hz est prise en charge.

L’écran peut clignoter lorsque HDMI2 Signal d'entrée - Étendre Activé/Arrêt depuis la source DP. Résolutions prises en charge pour les signaux d'entrée UHD Vérifiez les résolutions prises en charge pour les signaux d'entrée UHD.

Même si le signal UHD est entré, l'écran s'affiche avec une résolution 1920 x 1080 à 60 Hz sur l'écran réel. Si Signal d'entrée - Étendre est défini sur Arrêt Fréquence d'images (i/s) Profondeur des couleurs / Échantillonnage de la chrominance RVB4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 50 / 60 8bits - - - O Si Signal d'entrée - Étendre est défini sur Activé Fréquence d'images (i/s) Profondeur des couleurs / Échantillonnage de la chrominance RVB4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 50 / 60 8bits O O O O 10bits - - O O 12bits - - O O Lumin./Mouvement Réduisez votre consommation d'énergie en baissant la luminosité de l'écran quand des mouvements ont lieu à l'écran.

• Arrêt / Activé68 Options d'image MENU m → Image → Options d'image → ENTER E Options d'image Nuance Coul. Digital Clean View Niv. noir HDMI Mode Film Paramètres Auto Motion Plus Atténuation locale Contrôle dynamique du contraste Arrêt Arrêt Auto. Arrêt Auto. Elevé Activé "L'image affichée peut varier en fonction du modèle. Nuance Coul. Sélectionnez la nuance des couleurs qui répond le mieux à vos besoins de visualisation.
• Arrêt / Froide / Standard / Chaude 1 / Chaude 2 / Naturel "Vous pouvez régler et stocker des paramètres pour chaque dispositif externe branché à une entrée du produit. Digital Clean View Permet de réduire le bruit d'image afin d'éviter les distractions telles que le scintillement.
• Auto. / Arrêt Niv. noir HDMI Règle le niveau de noir pour optimiser la luminosité et le contraste de l’image HDMI.
• Normal / Bas / Auto. "Uniquement disponible si le signal d’entrée de l’appareil externe connecté au port HDMI est RGB444. Mode Film Facilitez les transitions d'images à partir de sources vidéo plus anciennes. Cette fonction n'est disponible que lorsque le signal d'entrée est HDMI (1080i).
• Arrêt / Auto.1 / Auto.2 Paramètres Auto Motion Plus Permet d'améliorer la netteté des images pour optimiser les images aux mouvements rapides.69 Options d'image Nuance Coul. Digital Clean View Niv. noir HDMI Mode Film Paramètres Auto Motion Plus Atténuation locale Contrôle dynamique du contraste Arrêt Arrêt Auto. Arrêt Auto. Elevé Activé "L'image affichée peut varier en fonction du modèle. Atténuation locale Ajustez les niveaux de luminosité des différentes zones de l'écran pour un contraste optimal.

• Arrêt / Bas / Standard / Elevé Contrôle dynamique du contraste Réglez automatiquement le rétroéclairage pour fournir le meilleur contraste d'écran possible en fonction des conditions actuelles.

• Arrêt / Activé70 Appliquer les paramètres d'image MENU m → Image → Appliquer les paramètres d'image → ENTER E Image Appliquer les paramètres d'image Toutes sources "L'image affichée peut varier en fonction du modèle. Appliquez les paramètres d'image à tous les périphériques externes connectés à l'appareil ou à la source actuelle uniquement.

• Toutes sources / Source actuelle71 Paramètres de format de l'image MENU mImageParamètres de format de l'imageENTER E Paramètres de format de l'image Format de l'image Arrêt Adapter à la taille de l’écran Zoom et position "L'image affichée peut varier en fonction du modèle.Choisissez la taille et le format de l'image affichée à l'écran. " Le menu Paramètres de format de l'image est activé uniquement en mode paysage. Format de l'image Les options de réglage d'écran varient en fonction de la source d'entrée active. 16:9 standard16:9 standard. Personnalisé 4:34:3). "N'appliquez pas le format 4:3 pendant une durée prolongée.Les bordures qui s'affichent à droite et à gauche, ou en haut et en bas de l'écran, peuvent provoquer une rémanence de l'image (brûlure d'écran) qui n'est pas couverte par la garantie. Adapter à la taille de l’écran Règle la position de l'image. Une fois sélectionnée, l'image complètement programmée sera affichée. Aucune portion d'image ne sera coupée. Arrêt / Activé / Auto. Zoom et position Ajuste le zoom et la position de l'image. Cette fonction est disponible uniquement si le réglage Format de l'image est réglé sur Personnalisé. " Pour restaurer la position d'origine de l'image, sélectionnez Réinit. sur l'écran Zoom et position. L'image reprendra sa position par défaut.72 Réinit. param. img MENU m → Image → Réinit. param. img → ENTER E Image Réinit. param. img "L'image affichée peut varier en fonction du modèle. Restaure tous les paramètres d’image aux réglages d’usine par défaut.73 Afchage à l'écran Orientation de l'afchage MENU m → Affichage à l'écran → Orientation de l'affichage → ENTER E Orientation de l'afchageOrientation du menu à l'écranOrientation du contenu sourceRapport d'aspectPaysagePaysagePlein écran "L'image affichée peut varier en fonction du modèle. Orientation du menu à l'écran Indiquez si le menu d’écran doit être affiché en mode paysage ou portrait. • Paysage: Affiche le menu en mode paysage.
• Portrait: affichez le menu en mode portrait sur le côté droit de l'écran du produit. Orientation du contenu source Modifiez l'orientation de l'écran du produit. "Cette fonction n'est pas disponible pour des résolutions de source d'entrée supérieures à 7680 x 4320. • Paysage: affichez le menu en mode paysage. • Portrait: affichez l'écran en mode portrait. Rapport d'aspect Réglez l'écran rotatif afin qu'il soit en plein écran ou au format d'affichage d'origine. • Plein écran: affiche l'écran rotatif en mode plein écran.
• Format d'origine: affiche l'écran rotatif au format d'origine. Disponible uniquement lorsque Orientation du contenu source est défini sur Portrait.

Protection de l'écran MENU m → Affichage à l'écran → Protection de l'écran → ENTER E Temps protection auto Si l'écran affiche une image fixe pendant une durée que vous aurez définie, le produit active l'économiseur d'écran pour empêcher la formation d'images fantômes (rémanence d'image) sur l'écran.

• Arrêt / 2heures / 4 heures / 6 heures / 8 heures / 10 heures Protec brûl. écran Pour réduire le risque de brûlure d'écran, cette unité est équipée de Protec brûl. écran (technologie de prévention contre les brûlures d'écran).Protec brûl. écran déplace légèrement l'image à l'écran. Programmateur Vous pouvez définir le programmateur de Protec brûl. écran. La fonction Protec brûl. écran s'arrête automatiquement lorsque la durée indiquée est écoulée. Programmateur Arrêt Répétition: affichez, à des intervalles de temps précis (Durée), le motif permettant de prévenir la rétention d'image qui est défini dans Mode. Intervalle: affichez le motif permettant de prévenir la rétention d'image qui est défini dans Mode pendant la durée indiquée (de Heure de début à Heure de fin). Les options Mode, Durée, Heure, Heure de début et Heure de fin sont activées uniquement si la fonction Programmateur est définie sur Répétition ou Intervalle.

• Mode: sélectionnez le motif de protection d'écran à afficher. – Pixel: les pixels à l'écran alternent en noir de manière continue. – Barre roulante : une barre verticale se déplace de la gauche vers la droite. – Ecran en fondu : tout l'écran devient plus clair, puis plus sombre. Les motifs Barre roulante et Ecran en fondu ne s'affichent qu'une seule fois quelle que soit la durée de répétition ou l'heure indiquée.
• Durée: permet d'indiquer l'intervalle d'activation de la fonction Protec brûl. écran. L'option est activée lorsque Répétition est sélectionné pour Programmateur.

• Heure: indiquez la durée d'activation de la fonction Protec brûl. écran. Cette option est activée si Programmateur est réglé sur Répétition et si Mode est réglé sur Pixel.
• Heure de début: réglez l'heure de début pour activer la fonction de protection de l'écran. L'option est activée lorsque Intervalle est sélectionné pour Programmateur.

• Heure de fin: réglez l'heure de fin pour désactiver la fonction de protection de l'écran. L'option est activée lorsque Intervalle est sélectionné pour Programmateur. Afchage immédiat Sélectionnez l'économiseur d'écran que vous souhaitez afficher immédiatement.
• Arrêt / Pixel / Barre roulante / Ecran en fondu75 Afchage du message MENU m → Affichage à l'écran → Affichage du message → ENTER E Afchage du message Infos sur la source Aucun message de signal Message MDC Message d'état du téléchargement Activé Activé Activé Arrêt "L'image affichée peut varier en fonction du modèle. Infos sur la source Indiquez si vous souhaitez afficher le menu OSD source en cas de modification de la source d'entrée. • Arrêt / Activé Aucun message de signal Permet de choisir d'afficher l'OSD sans signal lorsqu'aucun signal n'est détecté. Le message Aucun câble connecté apparaît si aucun périphérique source n'est connecté.
• Arrêt / Activé Message MDC Permet de choisir d'afficher l'OSD MDC lorsque le produit est commandé par MDC. • Arrêt / Activé Message d'état du téléchargement Sélectionnez cette option pour afficher l'état lorsque vous téléchargez un contenu depuis un serveur ou un autre appareil. • Arrêt / Activé76 Langue MENU m → Affichage à l'écran → Langue → ENTER E Afchage à l'écran Langue Francês "L'image affichée peut varier en fonction du modèle. Vous pouvez définir la langue des menus.

Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur. Réinit. aff. écran MENU m → Affichage à l'écran → Réinit. aff. écran → ENTER E Afchage à l'écran Réinit. aff. écran "L'image affichée peut varier en fonction du modèle. Cette option permet de restaurer les paramètres d'usine par défaut sous Affichage à l'écran.77 Réseau État du réseau MENU m → Réseau → État du réseau → ENTER E Vous pouvez vérifier le statut actuel du réseau et d'Internet. Ouvrir les paramètres réseau MENU m → Réseau → Ouvrir les paramètres réseau → ENTER E Configure les paramètres réseau pour vous connecter à un réseau disponible.

Paramètres de réseau (câblé) Connexion à un réseau câblé Trois méthodes vous permettent de relier votre produit à votre réseau local à l'aide d'un câble.

• Vous pouvez relier votre produit au réseau local en branchant un câble LAN entre le port LAN à l'arrière de votre produit et un modem externe. Reportez-vous au schéma ci-dessous. Connecteur Modem mural Câble Modem Câble LAN Modem externe (ADSL / VDSL) LAN LAN IN

• Vous pouvez relier votre produit au réseau local en effectuant un branchement entre le port LAN à l'arrière de votre produit et un commutateur réseau qui est connecté à un modem externe. Utilisez le câble LAN pour le branchement. Reportez-vous au schéma ci-dessous. Connecteur Modem mural Câble Modem Câble LAN Câble LAN Modem externe (ADSL / VDSL) Routeur IP (avec serveur DHCP) LAN LAN IN

• En fonction de la configuration de votre réseau, vous pourrez peut-être relier votre produit à votre réseau local en branchant directement un câble LAN entre le port LAN à l'arrière de votre produit et une prise murale réseau. Reportez-vous au schéma ci-dessous. Notez bien que la prise murale est reliée au modem ou au routeur ailleurs dans votre maison. Port LAN mural Câble LAN LAN LAN IN Si vous disposez d'un réseau dynamique, vous devriez utiliser un modem ADSL ou un routeur qui prend en charge le protocole DHCP (Dynamic Host Configuration Protocol). Les modems et routeurs qui prennent en charge DHCP fournissent automatiquement les valeurs Adresse IP, Masque ss-réseau, Passerelle et les valeurs DNS nécessaires à votre produit pour accéder à Internet; vous n'avez donc pas à les entrer manuellement. La plupart des réseaux domestiques sont des réseaux dynamiques. Certains réseaux requièrent une adresse IP statique. Si votre réseau a besoin d'une adresse IP fixe, vous devez entrer manuellement les valeurs Adresse IP, Masque ss-réseau, Passerelle et les valeurs DNS dans les Param. IP de votre produit quand vous configurez la connexion réseau. Pour obtenir les valeurs Adresse IP, Masque ss-réseau, Passerelle et les valeurs DNS, contactez votre fournisseur de services Internet (ISP). Si vous avez un ordinateur Windows, vous pouvez aussi obtenir ces valeurs grâce à votre ordinateur.

Vous pouvez utiliser des modems ADSL qui prennent en charge DHCP si votre réseau requiert une adresse IP statique.

Les modems ADSL prenant en charge DHCP vous permettent aussi d'utiliser des adresses IP statiques.79 Définissez la connexion réseau pour utiliser les services Internet, tels que les mises à niveau logicielles. Option Ouvrir les paramètres réseau automatique (câblé) Connectez-vous au réseau via un câble LAN. Vérifiez en premier lieu qu'un câble LAN est connecté. Comment congurer automatiquement

Sélectionnez Ouvrir les paramètres réseau. La session Ouvrir les paramètres réseau démarre.

L'écran de test du réseau apparaît et vérifie la connexion réseau. Une fois la connexion vérifiée, le message "Effectué ! Votre périphérique est connecté à Internet. Si vous rencontrez des problèmes avec les services en ligne, contactez votre fournisseur d'accès à Internet." s'affiche.

Si le processus de connexion échoue, vérifiez la connexion du port LAN.

Si le processus automatique ne parvient pas à trouver les valeurs de connexion réseau ou si vous voulez établir la connexion manuellement, rendez-vous dans la section suivante (Ouvrir les paramètres réseau manuels (Filaire)).80 Option Ouvrir les paramètres réseau manuelle (câblé) Dans les bureaux, des adressesIP statiques peuvent être utilisées. Si tel est le cas, demandez à l'administrateur réseau les Adresse IP, Masque ss-réseau, Passerelle et l'adresse du serveur DNS. Saisissez ces valeurs. Obtention des valeurs de connexion réseau Pour afficher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, procédez comme suit.

Cliquez avec le bouton droit de la souris sur l'icône de réseau dans le coin inférieur droit de l'écran.

Dans le menu contextuel qui apparaît, cliquez sur Statut.

Dans la boîte de dialogue qui s'affiche, cliquez sur l'onglet Support.

Au niveau de l'onglet Support, cliquez sur le bouton Details. Les valeurs de connexion réseau s'affichent alors.

Le chemin d'accès aux réglages dépend du SE installé. Comment congurer manuellement

Sélectionnez Ouvrir les paramètres réseau. La session Ouvrir les paramètres réseau démarre.

L'écran de test du réseau apparaît et le processus de vérification commence. Appuyez sur Annuler. Le processus de vérification s'arrête.

Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP s'affiche.

Sélectionnez le champ supérieur, appuyez sur E, puis réglez Configuration IP sur Entrer manuellement. Répétez ce processus de saisie pour chaque champ Adresse IP.

Si vous définissez Configuration IP sur Entrer manuellement, Config. DNS prend automatiquement la valeur Entrer manuellement.

Une fois la saisie terminée, sélectionnez OK en bas de la page, puis appuyez sur E. L'écran de test du réseau apparaît et le processus de vérification commence.

Une fois la connexion vérifiée, le message "Effectué ! Votre périphérique est connecté à Internet. Si vous rencontrez des problèmes avec les services en ligne, contactez votre fournisseur d'accès à Internet." s'affiche.81 Paramètres réseau serveur MENU m → Réseau → Paramètres réseau serveur → ENTER E Connexion au serveur Connectez au serveur MagicInfo.

• Adresse serveur / TLS / Port

Si l’option TLS est utilisée, le serveur est configuré pour utiliser https et le transfert de données est crypté. (Numéro de port: 7002)

Si l’option TLS n’est pas utilisée, saisissez l’adresse IP du serveur et le numéro de port. Utilisez le numéro de port7001. (Si vous ne pouvez pas vous connecter au serveur avec le numéro de port7001, demandez à votre administrateur de serveur le numéro de port correct et modifiez-le en conséquence.)

Entrez l'adresse IP du serveur, ainsi que le numéro de port. Utilisez le numéro de port7001. (Si la connexion au serveur est impossible avec le numéro de port7001, demandez à votre administrateur de serveur le numéro de port correct et modifiez-le en conséquence.)

Pour le guide d'utilisateur MagicInfo Server, visitez le site Web suivant:http:// displaysolutions.samsung.com → Support → Resources → MagicInfo Web Manual. Mode MagicInfo Permet de sélectionner le Mode MagicInfo approprié en fonction de l'environnement d'utilisation du produit.

Les types de contenus pris en charge peuvent être limités tant que Mode MagicInfo est réglé sur Lite. Accès serveur Autorisez ou refusez l’accès au serveur MagicInfo.

• Autor. / Refuser Mode FTP Indiquez le mode de fonctionnement du protocoleFTP.

• Actif / Passif Serveur Proxy Configurez la connexion de votre serveur proxy et les fonctions associées. Arrêt / Activé

Les options Adresse / Port / ID et Mot de passe sont activées uniquement si la fonction Serveur Proxy est définie sur Activé. Nom périphérique MENU m → Réseau → Nom périphérique → ENTER E Sélectionnez ou saisissez un nom de périphérique. Ce nom peut être affiché sur un appareil réseau sur le réseau.

• [Signage] Écran 1 ~ 6 / Entrée util.82 Système Accessibilité MENU m → Système → Accessibilité → ENTER E SystèmeAccessibilitéDémarrer la congurationHeureChangement source autoRéglage de l'alimentationSolution EcoParamètres du ventilateur "L'image affichée peut varier en fonction du modèle.

Paramètres du guide vocal Guide vocal Activez ou désactivez Guide vocal. La langue utilisée pour Guide vocal sera la même que la langue de menu actuelle.

• Arrêt ( ) / Activé ( ) Les options Volume, Vitesse et Son sont activées uniquement si la fonction Guide vocal est définie sur Activé. VolumeRéglez le niveau de volume pour le Guide vocal.
• Fort / Moyen / Soft VitesseRéglez la vitesse du Guide vocal.
• Très rapide / Rapide / Normale / Lent / Très lent SonRéglez la hauteur du Guide vocal.
• Elevé / Moyen / Bas83 Démarrer la conguration MENU m → Système → Démarrer la configuration → ENTER E Système Démarrer la conguration "L'image affichée peut varier en fonction du modèle. Contraste élevé Définissez l'arrière-plan et la police sur des couleurs à fort contraste dans Menu. Les transparences du menu deviennent opaques lorsque l'option est sélectionnée.
• Arrêt ( ) / Activé ( ) Agrandir Agrandissez la taille de la zone de menu.
• Arrêt ( ) / Activé ( ) Accessibilité Paramètres du guide vocal Contraste élevé Agrandir Arrêt "L'image affichée peut varier en fonction du modèle.Effectuez les étapes de configuration initiale comme lors de votre première utilisation de ce produit. "Saisissez votre code PIN à 4chiffres. Le code PIN par défaut est «0-0-0-0». Si vous souhaitez modifier votre code PIN, utilisez la fonction Modifier PIN. "Modifiez le PIN pour assurer la sécurité de votre appareil.84 Heure MENU m → Système → Heure → ENTER E Heure Réglage Horloge Paramètres NTP Heure d'été Délai d'activation Arrêt

"L'image affichée peut varier en fonction du modèle. Vous pouvez configurer Réglage Horloge ou Heure d'été. Configurez plusieurs paramètres relatifs à l'heure. Réglage Horloge Sélectionnez Réglage Horloge. Sélectionnez Date ou Heure, puis appuyez sur E. Utilisez les boutons numériques pour entrer des chiffres ou appuyez sur les boutons de direction haut et bas. Utilisez les boutons de direction gauche et droite pour passer d'une zone de saisie à la suivante. Une fois la saisie terminée, appuyez sur E. " Vous pouvez définir la Date et l'Heure directement en appuyant sur les boutons numériques de la télécommande. Paramètres NTP Configurez l'URL et le fuseau horaire du serveur pour utiliser l'heure du réseau. Heure d'été Active ou désactive la fonction DST (Daylight Saving Time, heure d'été).Arrêt / Activé

• Date de début : Permet de régler la date de début de l'heure d'été.

• Date de fin : Règle la date de fin de l'heure d'été.

• Décalage horaire: Sélectionnez le décalage horaire correct pour votre fuseau horaire. Les options Date de début, Date de fin et Décalage horaire sont activées uniquement si la fonction Heure d'été est définie sur Activé. Délai d'activation Lorsque vous connectez plusieurs produits, réglez l'heure de mise sous tension pour chaque produit pour éviter une surcharge (dans l'intervalle 0–50 secondes).85 Changement source auto MENU m → Système → Changement source auto → ENTER E Changement source auto Changement source auto Récup. source princip. Source principale Source secondaire Entrée par défaut Arrêt Arrêt Tous HDMI1 Dernière entrée "L'image affichée peut varier en fonction du modèle. Changement source auto Basculez sur la source prédéfinie ou une autre source lorsque le périphérique source principal est déconnecté. Récup. source princip. Choisissez de restaurer ou non la source d'entrée principale quand une source d'entrée principale est activée. " La fonction Récup. source princip. est désactivée si Source principale est défini sur Tous. Source principale Sélectionnez une source principale sur laquelle basculer lorsque vous ne recevez aucun signal de l'entrée actuelle. Source secondaire Sélectionnez une source secondaire sur laquelle basculer lorsque vous ne recevez aucun signal de l'entrée actuelle. " La fonction Source secondaire est désactivée si Source principale est défini sur Tous. Entrée par défaut Sélectionnez l'entrée par défaut sur laquelle basculer lorsque la nouvelle entrée est déconnectée. L'option Dernière entrée ne comprend que des entrées externes connectées par câbles. " Changement source auto doit être réglé sur Nouvelle entrée pour activer l'option Entrée par défaut.86 Réglage de l'alimentation MENU m → Système → Réglage de l'alimentation → ENTER E Réglage de l'alimentation Marche auto. Mode éco max Contrôle veille Conguration à distance Bouton d'alimentation Arrêt Activé Activé Arrêt Activation uniquement "L'image affichée peut varier en fonction du modèle. Marche auto. Cette fonction met le produit automatiquement sous tension une fois qu'il est branché. Il n'est pas nécessaire d'appuyer sur le bouton marche/arrêt. • Arrêt / Activé Mode éco max Conservez l'énergie en éteignant l'écran du PC lorsqu'il n'est pas utilisé pendant un certain temps. • Arrêt / Activé Contrôle veille Sans signaux, cette fonction définit l'activation ou non du mode veille. • Auto. L'écran reste éteint pour économiser de l'énergie jusqu'à ce que les signaux de fonctionnement soient détectés, même si un dispositif externe est connecté. Le message Aucun câble connecté apparaît si aucun périphérique source n'est connecté.
• ArrêtLe message Aucun signal s'affiche si aucun signal d'entrée n'est détecté. " Si le message, «Aucun signal» apparaît alors qu'un périphérique source est connecté, vérifiez les connexions câblées et les réglages de votre périphérique source. " Si Aucun message de signal est réglé sur Arrêt, le message Aucun signal ne s'affiche pas. Dans ce cas, réglez Aucun message de signal sur Activé.
• ActivéL'écran s'éteint pour économiser de l'énergie si aucun signal d'entrée n'est détecté.87 Réglage de l'alimentation Marche auto. Mode éco max Contrôle veille Conguration à distance Bouton d'alimentation Arrêt Activé Activé Arrêt Activation uniquement "L'image affichée peut varier en fonction du modèle. Conguration à distance Cette fonction maintient le réseau sous tension lorsque le produit est éteint.

• Arrêt / Activé Bouton d'alimentation Le bouton d'alimentation de la télécommande peut être réglé pour mettre sous tension ou hors tension l'appareil.

• Activation uniquement: Règle le bouton d'alimentation de la télécommande pour mettre sous tension uniquement.

• Activer/Désactiver: Règle le bouton d'alimentation de la télécommande pour mettre sous tension ou hors tension l'appareil.88 Limiter la luminosité Activez ou désactivez Limiter la luminosité. Si vous sélectionnez Activé, l'affichage n'aura pas une luminosité maximale, mais vous économiserez de l'énergie. • Arrêt / Activé Mode éco Réduisez la consommation d'énergie en ajustant la luminosité de l'écran.
• Arrêt ( ) / Activé ( ) Capteur Eco Ajuste automatiquement la luminosité de l'image en fonction du niveau de lumière ambiante. • Arrêt / Activé " Si le contraste de l'écran n'est pas suffisant, réglez le Capteur Eco sur Arrêt. Si le Capteur Eco est Arrêt, il est possible que les normes énergétiques ne soient pas respectées. Rétroéclairage minimal Réglez la luminosité pour l'écran d'affichage dynamique. Cette fonction ne fonctionne que si sa valeur est inférieure à la valeur définie dans le réglage Rétroéclairage du menu Image. Si Capteur Eco est Activé, la luminosité d'écran évoluera (légèrement plus sombre ou plus claire) en fonction de l'intensité lumineuse ambiante. " Disponible uniquement lorsque Capteur Eco est défini sur Activé. Solution Eco MENU m → Système → Solution Eco → ENTER E Solution Eco Limiter la luminositéMode écoCapteur EcoProgramme lampe écranVeille si aucun signalHors ten. autoRétroéclairage minimalActivéArrêtArrêt15 minutesArrêt (recommandé)

"L'image affichée peut varier en fonction du modèle.89 Programme lampe écran Programme lampe écran Permet d'activer ou de désactiver l'horaire de la lampe. • Arrêt / Activé Programme1, Programme2 Heure Le panneau passe à la luminosité définie dans Lam. à l'heure indiquée. Lam. Permet de régler la luminosité du panneau. Une valeur proche de 100 rend le panneau plus lumineux. • 0 ~ 100 Veille si aucun signal Économisez de l'énergie en éteignant le produit lorsqu'aucun signal n'est reçu d'aucune source. "Cette fonction ne fonctionne pas si l'écran est en mode de veille. "Le produit se mettra automatiquement hors tension selon la durée indiquée. La durée peut être modifiée le cas échéant. Hors ten. auto Choisissez la durée avant la désactivation de l'écran due à la détection d'une absence interaction utilisateur. Solution Eco Limiter la luminosité Mode éco Capteur Eco Programme lampe écran Veille si aucun signal Hors ten. auto Rétroéclairage minimal Activé Arrêt Arrêt Arrêt 15 minutes Arrêt (recommandé)

"L'image affichée peut varier en fonction du modèle.90 Paramètres du ventilateur MENU m → Système → Paramètres du ventilateur → ENTER E Paramètres du ventilateur Contrôle ventilateurParam. vites. vent.Auto.

"L'image affichée peut varier en fonction du modèle.Cela permet de régler des éléments associés à la vitesse et à la température du ventilateur dans chaque poste. Contrôle ventilateur Sélectionne automatique ou manuel pour les paramètres de la vitesse du ventilateur.

• Auto. / Manuel Param. vites. vent. Règle la vitesse du ventilateur dans une gamme allant de 1 à 100. " Disponible lorsque Contrôle ventilateur est réglé sur Manuel. Gestionnaire de périphériques externes MENU m → Système → Gestionnaire de périphériques externes → ENTER

Gestionnaire de périphériques externes Gestionnaire de connexion des périphériques "L'image affichée peut varier en fonction du modèle.Gérez les périphériques externes connectés à votre affichage dynamique. Gestionnaire de connexion des périphériques Permet aux périphériques, tels que les smartphones et les tablettes, de votre réseau de partager du contenu avec votre produit. Notication d'accès Affiche une notification lorsqu’un périphérique, tel qu’un smartphone ou une tablette, est connecté. Si vous utilisez un réseau Wi-Fi qui nécessite un mot de passe, désactivez cette option pour vous connecter automatiquement aux appareils sans afficher les notifications.

• Arrêt / Première activation uniquement / Toujours activé Liste d'appareils Permet de visualiser et gérer les périphériques connectés.91 Lire via MENU m → Système → Lire via → ENTER E Système Lire via MagicInfo "L'image affichée peut varier en fonction du modèle. Sélectionnez le mode Lire via approprié en fonction de l'environnement d'utilisation du produit. L'écran d'accueil peut varier en fonction du paramètre.

• MagicInfo / Lancement de l'URL Modier PIN MENU m → Système → Modifier PIN → ENTER E Système Modier PIN "L'image affichée peut varier en fonction du modèle. Modifiez votre code PIN à 4 chiffres. Choisissez 4chiffres comme code PIN et saisissez-les dans Saisissez un nouveau code PIN.. Saisissez à nouveau ces 4chiffres dans Saisissez de nouveau le PIN.. Le produit a mémorisé votre nouveau code PIN.

Le code PIN par défaut est «0-0-0-0».

Modifiez le PIN pour assurer la sécurité de votre appareil.92 Sécurité MENU m → Système → Sécurité → ENTER E Sécurité Verrou activéVerrouillage de la surveillance d'écranVerr. lect. auto USBVerrouillage de connexion mobileGestion à distanceProtocole sécuriséÉtat de la sécurité serveurVerrouillage réseauVerrou USBActivéArrêtArrêtArrêtAutor.ArrêtArrêtArrêtBouton ActiverParamètres SNMPVeille Screen Mirroring "L'image affichée peut varier en fonction du modèle. Verrou activé "Saisissez votre code PIN à 4chiffres. Le code PIN par défaut est «0-0-0-0». Si vous souhaitez modifier votre code PIN, utilisez la fonction Modifier PIN. "Modifiez le PIN pour assurer la sécurité de votre appareil. Activez ou désactivez Verrou activé. Verrou activé limite les actions pouvant être effectuées par la télécommande. Le PIN correct doit être saisi pour désactiver Verrou activé. Bouton Activer Activez cette fonctionnalité pour mettre le produit sous tension à l'aide du bouton marche/arrêt de la télécommande lorsque la fonction Verrou activé est activée. • Arrêt / Activé Verrouillage de la surveillance d'écran Empêche MagicInfo Server de surveiller les images à l'écran.93 Verr. lect. auto USB Sélectionnez si vous souhaitez lire automatiquement un contenu MagicInfo enregistré sur un périphérique USB connecté.

Votre contenu doit être un Published Content qui a été créé avec MagicInfo Premium application et publié sur le périphérique USB que vous utilisez. Le programme MagicInfo Premium application est disponible sur le site Web. (http://displaysolutions.samsung.com)

Lorsqu’il est publié sur le périphérique USB, votre Published Content est sauvegardé dans les dossiers Contents et Schedules , dans le dossier racine du périphérique USB connecté.

• Arrêt Lire automatiquement un contenu MagicInfo enregistré sur le périphérique USB.

• Activé Ne pas lire automatiquement un contenu MagicInfo enregistré sur le périphérique USB.

Lorsque vous connectez un périphérique USB sur lequel un contenu MagicInfo est enregistré, le message «Verr. lect. auto USB : Activé» s'affiche pendant cinq secondes. Verrouillage de connexion mobile Mettez des limites aux autres périphériques de votre réseau, tels que les smartphones et les tablettes, afin de les empêcher de partager du contenu sur le produit.

• Arrêt / Activé Veille Screen Mirroring Activez cette option pour recevoir des demandes de connexion de tout type de source.

• Arrêt / Activé Gestion à distance Vous pouvez Autor. ou Refuser pour que les commandes externes puissent accéder à votre produit via un réseau.

• Refuser / Autor. Protocole sécurisé Sécurisez le protocole entre ce périphérique et d'autres périphériques.

• Arrêt / Activé Paramètres SNMP Définissez votre ID et votre mot de passe pour vous connecter à SNMP. État de la sécurité serveur Vous pouvez vérifier l’état de sécurité de cet appareil si celui-ci est géré à distance sur le serveur.

Cette fonction est activée lorsque vous êtes connecté au serveur MagicInfo. Verrouillage réseau Bloquez l'accès au réseau externe. Vous pouvez enregistrer des réseaux sur le serveur pour leur permettre l'accès.

Assurez-vous que le produit est connecté au réseau. Verrou USB Bloquez la connexion aux ports USB externes.

• Arrêt / Activé94 Général MENU m → Système → Général → ENTER E Général Sécurité intellig.Anynet+ (HDMI-CEC)Connexion HDMIPersonnaliser logoMode JeuEspace de stockage videActivéArrêt "L'image affichée peut varier en fonction du modèle. Sécurité intellig. La sécurité fournie pour protéger votre périphérique d’affichage et les périphériques de stockage connectés contre les virus inclut: Recher. Permet d’effectuer une recherche de virus sur le périphérique d’affichage et les périphériques de stockage connectés. Liste isolée Il s'agit de la liste des éléments qui ont été isolés parce qu'ils contenaient des virus. Anynet+ (HDMI-CEC) La fonctionnalité Anynet+ vous permet de contrôler tous les périphériques Samsung connectés qui prennent en charge Anynet+ via la télécommande de votre produit Samsung. Le système Anynet+ est utilisable uniquement avec les périphériques Samsung qui disposent de la fonction Anynet+. Pour vous assurer que votre périphérique Samsung présente cette fonction, vérifiez qu'un logo Anynet+ est apposé dessus.
• Arrêt ( ) / Activé ( ) Vous ne pouvez contrôler des périphériques Anynet+ qu'au moyen de la télécommande du produit, et non des boutons présents sur le produit. "La télécommande du produit peut ne pas fonctionner sous certaines conditions. Si tel est le cas, sélectionnez à nouveau le périphérique Anynet+. " La fonctionnalité Anynet+ est opérationnelle quand le périphérique AV prenant en charge Anynet+ est en veille ou sous tension. " Anynet+ prend en charge jusqu'à 12périphériques AV. Notez bien que vous pouvez connecter jusqu'à3périphériques du même type. " Il est impossible de changer de sources avec certains appareils. Dans ce cas, éteignez Anynet+ (HDMI-CEC).95 Dépannage de Anynet+ Problème Solution potentielle Anynet+ ne fonctionne pas.

• Vérifiez que le périphérique est bien un périphérique Anynet+. Le système Anynet+ prend uniquement en charge des périphériques Anynet+.

• Vérifiez que le câble d'alimentation du périphérique Anynet+ est correctement branché.

• Vérifiez les connexions des câbles vidéo/audio/HDMI du périphérique Anynet+.

• Vérifiez que Anynet+ (HDMI-CEC) a la valeur Activé dans le menu Système.

• Vérifiez que la télécommande est compatible avec Anynet+.

• Anynet+ ne fonctionne pas dans certaines situations (configuration initiale).

• Si vous avez retiré puis rebranché le câble HDMI, recherchez à nouveau les périphériques ou mettez votre produit hors tension, puis à nouveau sous tension.

• Vérifiez que la fonction Anynet+ du périphérique Anynet+ est bien activée. Je veux lancer Anynet+.

• Vérifiez que le périphérique Anynet+ est correctement connecté au produit et que Anynet+ (HDMI-CEC) a la valeur Activé dans le menu Système. Je veux quitter Anynet+.

• Appuyez sur le bouton SOURCE de la télécommande et sélectionnez un périphérique non Anynet+. Le message "Déconnexion d'Anynet+..." s'affiche à l'écran.

• Vous ne pouvez pas utiliser la télécommande quand vous configurez Anynet+ ou quand vous passez à un mode d'affichage.

• Utilisez la télécommande une fois que le produit a terminé de configurer Anynet+ ou de passer à Anynet+. Le dispositif Anynet+ ne lit pas les fichiers.

• Vous ne pouvez pas utiliser la fonction de lecture pendant la configuration initiale. Le périphérique connecté ne s'affiche pas.

• Vérifiez si le périphérique prend en charge les fonctions Anynet+.

• Vérifiez si le câble HDMI est correctement branché.

• Vérifiez que Anynet+ (HDMI-CEC) a la valeur Activé dans le menu Système.

• Lancez une nouvelle recherche des périphériques Anynet+.

• Anynet+ requiert une connexion HDMI. Assurez-vous que le périphérique est branché à votre produit via un câble HDMI.

• Certains câbles HDMI ne prennent pas en charge les fonctions Anynet+.

• Si la connexion est interrompue en raison d'une panne de courant ou du débranchement du câble HDMI, relancez la recherche des périphériques.96 Connexion HDMI Cette fonction est utilisée pour activer le délai de mise sous tension d'un périphérique source DVI/HDMI.

• Arrêt / Activé Personnaliser logo Vous pouvez télécharger, sélectionner et régler l'heure d'affichage d'un logo personnalisé qui apparaît lorsque l'appareil s'allume.

Vous pouvez sélectionner un logo personnalisé (image/vidéo) ou désactiver l'affichage du logo personnalisé.

Vous devez télécharger le logo personnalisé à partir d'un périphériqueUSB externe pour définir le logo personnalisé.

Si le type de logo personnalisé est Image, vous pouvez régler le paramètre Heure affichage logo.

• Téléch. fichier logo

Vous pouvez télécharger un logo personnalisé sur l'appareil à partir d'un périphériqueUSB externe.

Le nom de fichier du logo personnalisé que vous souhaitez télécharger doit être enregistré comme «samsung», tout en minuscules.

Lorsqu'il y a plusieurs numéros de connexionsUSB externes, l'appareil essaie de télécharger le logo personnalisé à partir du dernier périphérique qui a été connecté à l'appareil. Restrictions relatives au fichier du logo personnalisé

• Des images d'une taille de 50 Mo maximum peuvent être utilisées. – Fichier d'image pris en charge:samsung_image.* – Extensions de fichier prises en charge:jpg, jpeg, bmp, png

• Des vidéos d'une taille de 150 Mo maximum peuvent être utilisées. Une longueur de moins de 20 secondes est recommandée. – Fichier vidéo pris en charge:samsung_video.* – Extensions de fichier prises en charge:avi, mpg, mpeg, mp4, ts, wmv, asf Général Sécurité intellig. Anynet+ (HDMI-CEC) Connexion HDMI Personnaliser logo Mode Jeu Espace de stockage vide Activé Arrêt "L'image affichée peut varier en fonction du modèle.97 Général Sécurité intellig. Anynet+ (HDMI-CEC) Connexion HDMI Personnaliser logo Mode Jeu Espace de stockage vide Activé Arrêt "L'image affichée peut varier en fonction du modèle. Mode Jeu En vous connectant à une console de jeu comme la PlayStation™ ou la Xbox™, vous pouvez profiter d'une expérience de jeu plus réaliste en sélectionnant le mode Jeu.
• Arrêt ( ) / Activé ( ) Si vous branchez d'autres périphériques externes pendant que Mode Jeu est activé, il se peut que l'écran ne soit pas en bonne condition. Espace de stockage vide Supprimez des fichiers afin de libérer de l'espace pour de nouveaux fichiers de contenu. Les fichiers utilisés récemment ne seront pas supprimés. Réinitialiser le système MENU m → Système → Réinitialiser le système → ENTER E Système Réinitialiser le système "L'image affichée peut varier en fonction du modèle.Restaurez tous les réglages de système par défaut.98 Assistance Mise à jour du logiciel MENU m → Assistance → Mise à jour du logiciel → ENTER E Le menu Mise à jour du logiciel vous permet d'installer la toute dernière version du logiciel de votre produit. "Faites bien attention à ne pas mettre le produit hors tension tant que la mise à niveau n'est pas terminée. Le produit se mettra automatiquement hors et sous tension une fois la mise à niveau du logiciel achevée. "Quand vous mettez à niveau le logiciel, les valeurs par défaut de tous les paramètres vidéo et audio que vous aviez modifiés seront restaurées. Nous vous conseillons de noter vos paramètres pour pouvoir facilement les redéfinir après la mise à niveau. Mettre à jour maintenant Permet de mettre à jour le logiciel avec la dernière version. "Version actuelle : il s'agit de la version de logiciel déjà installée sur le produit. Updating via USB Device Téléchargez le paquet de mise à jour sur le site de Samsung et ajoutez-le à un périphérique USB. Connectez ensuite ce dernier au produit afin de mettre à jour le logiciel. "N’oubliez pas d’enregistrer le paquet de mise à jour dans le dossier racine du périphérique USB. Sinon, le produit ne sera pas en mesure de localiser le paquet de mise à jour. Contacter Samsung MENU m → Assistance → Contacter Samsung → ENTER E Vous pouvez voir l'adresse du site Web Samsung, le numéro de téléphone du centre d'appel, le numéro de modèle de votre produit, la version du logiciel, la licence du logiciel libre et d'autres informations. " Accédez à Contacter Samsung et recherchez le Code du modèle et la Version du logiciel du produit. Réinitial. tout MENU m → Assistance → Réinitial. tout → ENTER E Cette option rétablit tous les paramètres par défaut d'un écran.

Guide de dépannage "Suivez les instructions à droite pour tester votre produit avant de demander un entretien ou une réparation. Si le problème persiste, contactez le service clientèle. "Il se peut que le témoin d'alimentation ne soit pas pris en charge, selon le modèle. Conditions requises avant de contacter le Centre de service clientèle Samsung Test du produit Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée. Si l'écran n'affiche aucune image et que le voyant d'alimentation clignote, bien que l'appareil soit correctement connecté à un ordinateur, procédez au test du produit. Mettez hors tension l'ordinateur et l'appareil. Débranchez tous les câbles de l'appareil. Met l'appareil sous tension.

Si le message Aucun câble connecté s'affiche, cela signifie que l'appareil fonctionne correctement. Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble. Vérication de la résolution et de la fréquence Pour les modes qui dépassent les résolutions prises en charge, le message «Mode non optimal» apparaît brièvement. Consultez les Modes de programmation des préréglages dans le manuel d'utilisation (par modèle) pour définir la résolution de l'ordinateur pour votre modèle.

Vériez les éléments suivants: Problème d'installation (mode PC) L'écran s'allume et s'éteint continuellement. Vérifiez que le câble entre le produit et le PC est connecté correctement. Des espaces vides apparaissent sur les quatre côtés de l'écran lorsqu'un câble HDMI ou HDMI-DVI est branché au produit et à l'ordinateur. Les espaces blancs visibles sur l'écran ne sont pas liés au produit. Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique. Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'option permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique. (Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.) Problème d'écran L'indicateur d'alimentation est éteint. L'écran ne s'allume pas. Vérifiez que le cordon d'alimentation est bien connecté. Aucun signal s'afche à l'écran. Vérifiez que les produits (y compris l'appareil source) sont correctement connectés à l'aide d'un câble. Assurez-vous que le périphérique source connecté au produit est sous tension. Selon le type de périphérique externe, l'écran peut ne pas s'afficher correctement. Dans ce cas, connectez-le avec la fonction Connexion HDMI mise sur Activé. Mode non optimal est afché. Ce message s'affiche lorsqu'un signal émis par la carte graphique est supérieur à la fréquence et la résolution maximales de l'appareil. Consultez le tableau des modes de signal standard et réglez la fréquence et la résolution maximales conformément aux spécifications de l'appareil. Les images afchées à l'écran sont déformées. Vérifiez le branchement du câble avec l'appareil. L'image n'est pas nette. Réglez la résolution et la fréquence selon le niveau recommandé.

Il se peut que le témoin d'alimentation ne soit pas pris en charge, selon le modèle.101 Problème d'écran L'image à l'écran est instable et tremble. Vérifiez que la résolution et la fréquence de l'ordinateur et de la carte graphique sont définies sur des valeurs compatibles avec l'appareil. Ensuite, changez les réglages de l'écran si nécessaire en vous reportant aux «Modes de programmation des préréglages». Des ombres ou des images fantômes restent afchées sur l'écran. L'écran est trop lumineux. L'écran est trop sombre. Allez dans Image et ajustez les réglages Luminosité et Contraste. Les couleurs sont inadéquates. Accédez à Image et ajustez les paramètres Paramètres de l'espace de couleurs. Le blanc ne l'est pas vraiment. Accédez à Image et ajustez les paramètres Balance blancs. Aucune image n'est visible sur l'écran et l'indicateur d'alimentation clignote toutes les 0,5 à 1seconde. L'écran est éteint pour économiser de l'énergie. Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent. Le produit se met automatiquement hors tension. Si un ordinateur est connecté au produit, vérifiez son état d'alimentation. Assurez-vous que le câble d'alimentation est correctement connecté à la sortie du produit et branché à la prise d'alimentation. Si le signal provenant d'un périphérique connecté n'est pas détecté, le produit se met automatiquement hors tension au bout de 10 à 15minutes. L'afchage à l'écran ne semble pas normal. Un contenu vidéo crypté peut causer un mauvais affichage des scènes d'objets qui se déplacent rapidement, comme dans une vidéo d'événements sportifs ou d'action. Un faible signal ou une qualité d'image médiocre peut être la cause d'un mauvais affichage. Cela ne signifie pas que le produit est défectueux. Un téléphone portable dans un rayon d'un mètre de distance peut être la cause de parasites sur les produits analogiques et numériques. La luminosité et la couleur ne semblent pas normales. Accédez à Image et réglez les paramètres de l'écran tels que Couleur, Luminosité et Netteté. Accédez à Système et ajustez les paramètres Solution Eco. Réinitialisez les paramètres par défaut de l'écran. (p.72)

Il se peut que le témoin d'alimentation ne soit pas pris en charge, selon le modèle.102 Problème d'écran Je vois du rouge, du vert et du bleu. Vérifiez les branchements des câbles. Ce problème peut survenir lorsque le boîtier du produit est défectueux. Contactez un centre de services Samsung pour résoudre le problème. L'afchage est instable, puis se ge. L'écran peut se figer lorsque une résolution autre que celle recommandée est utilisée ou si le signal n'est pas stable. Pour résoudre le problème, modifiez la résolution de l'ordinateur en définissant celle recommandée. Afchage en mode plein écran impossible. Un fichier de contenu mis à l'échelle SD (4:3) peut être la cause de bandes noires des deuxcôtés de l'écran du canalHD. Une vidéo dont le format d'image diffère du produit peut être la cause de l'apparition d'une bande noire de en haut et en bas de l'écran. Modifiez le paramètre de taille de l'écran et définissez-le en mode plein écran sur le produit ou le périphérique source. Problème de son (Pour les modèles avec haut-parleurs intégrés) Il n'y a pas de son. Vérifiez le branchement du câble audio ou réglez le volume. Vérifiez le volume. Le volume est trop faible. Permet de régler le volume. Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel.103 Problème de son (Pour les modèles avec haut-parleurs intégrés) La vidéo est disponible mais aucun son n’est émis. Si un câble HDMI ou DP est connecté, vérifiez les paramètres de sortie audio de l'ordinateur. Accédez à Son et modifiez Sortie son en Interne. Si un périphérique source est utilisé

• Assurez-vous que le câble audio est correctement connecté au port d'entrée audio sur le produit.

• Vérifiez les paramètres de sortie audio du périphérique source. (Par exemple, si votre écran est connecté via HDMI, vous devrez peut-être faire basculer l’option audio de votre périphérique de sortie vidéo sur HDMI.) Si un câbleDVI-HDMI est utilisé, un câble audio distinct est requis. Si le produit dispose d'un port casque, assurez-vous que rien n'y est connecté. Reconnectez le câble d'alimentation au périphérique, puis redémarrez ledit périphérique. Vous entendez des bruits parasites sortir des haut-parleurs. Vérifiez la connexion du câble. Assurez-vous que le câble vidéo n'est pas connecté à un port d'entrée audio. Vérifiez la puissance du signal une fois le câble connecté. Un signal faible peut être la cause d'un son de mauvaise qualité. Problème de télécommande La télécommande ne fonctionne pas. Assurez-vous que les piles sont bien positionnées (polarité+/-). Vérifiez que les piles ne sont pas déchargées. Vérifiez l'absence de panne de courant. Vérifiez que le cordon d'alimentation est bien connecté. Vérifiez la présence éventuelle d'un éclairage spécial ou d'enseignes au néon à proximité de l'appareil.104 Problème de périphérique source Un bip est émis au démarrage de mon ordinateur. Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer. Problèmes liés aux fonctions tactiles L’opération tactile ne fonctionne pas lorsque la connexion PC est utilisée. Vérifiez que le port TOUCH OUT sur le produit est connecté à un port USB sur le PC à l’aide du câble USB. L’opération tactile s’interrompt, la vitesse de réaction ralentit, etc. Assurez-vous qu’aucune substance étrangère ne se trouve sur la surface de l’écran. Vérifiez que l’écran n’est pas cassé. Assurez-vous que le produit n’est pas exposé aux rayons solaires directs. Autres problèmes Le produit sent le plastique. L'odeur de plastique est normale et disparaît avec le temps. Le moniteur semble être incliné. Retirez, puis fixez à nouveau le support sur le produit. Le son ou la vidéo se coupe par intermittence. Vérifiez la connexion du câble et rebranchez-le si nécessaire. Utilisez un câble standard. De petites particules se trouvent sur les bords du produit. Les particules font partie de la conception du produit. Le produit n'est pas défectueux. Lorsque je tente de modier la résolution de l'ordinateur, le message «Résolution non prise en charge.» apparaît. Le message «Résolution non prise en charge.» apparaît si la résolution de la source d'entrée dépasse la résolution maximale de l'écran. Pour résoudre le problème, modifiez la résolution de l'ordinateur en définissant une résolution prise en charge sur l'écran. Aucun son n'est émis par les haut-parleurs en modeHDMI lorsqu'un câbleDVI-HDMI est connecté. Les câblesDVI ne transmettent pas de données sonores. Assurez-vous de connecter le câble audio au port d'entrée approprié pour activer le son. Niv. noir HDMI ne fonctionne pas correctement sur un périphériqueHDMI avec sortieYCbCr. Cette fonction n'est disponible que si un périphérique source, comme un lecteurDVD et STB, est connecté au produit via un câbleHDMI (signalRGB).105 Autres problèmes Aucun son n'est émis en modeHDMI. Les couleurs de l'image affichée peuvent sembler anormales. La vidéo ou le son peut ne pas être disponible. Cela peut se produire si un périphérique source ne prenant en charge qu'une ancienne version de la normeHDMI est connecté au produit. Si ces problèmes surviennent, connectez un câble audio avec le câbleHDMI. Certaines cartes graphiques d'ordinateur ne reconnaissent pas automatiquement les signauxHDMI qui ne comprennent pas le son. Dans ce cas, sélectionnez manuellement une entrée audio. HDMI-CEC ne fonctionne pas. Pour faire fonctionner plusieurs périphériques externes compatibles avec la fonction HDMI- CEC et connectés aux ports HDMI IN du produit, désactivez la fonction HDMI-CEC sur tous les périphériques externes. Les périphériques externes comprennent les lecteurs Blu-ray et DVD. L'utilisation d'un périphérique externe dont la fonction HDMI-CEC est activée risque d'arrêter automatiquement les autres périphériques externes. Pour modifier les paramètres HDMI-CEC, reportez-vous au guide de l'utilisateur du périphérique ou contactez son fabricant pour obtenir de l'aide. En mode d'économie d'énergie, si la source d'entrée est Display Port, les paramètres d'afchage de l'ordinateur ne peuvent pas être enregistrés. Accédez à Système → Réglage de l'alimentation et définissez Mode éco max sur Arrêt. Vous pouvez également reconfigurer les paramètres de sortie d'affichage de l'ordinateur. Assurez- vous que le produit est allumé. Au démarrage de l'ordinateur lorsque la source d'entrée est dénie sur Display Port, le BIOS et l'écran de démarrage n'apparaissent pas. Démarrez l'ordinateur lorsque le produit est allumé ou lorsque la source d'entrée n'est pas Display Port.

Pour les modèles avec port DisplayPort uniquement.106 Caractéristiques techniques Nom du modèle OM55N-S OM55N-DS PanneauTailleClasse 55 (54,6 pouces / 138,7 cm)Surface d'afchage1209,6 mm (H) x 680,4 mm (V)SynchronisationFréquence horizontale15 à 135 kHz (HDMI), 30 à 135 kHz (DisplayPort) 15 à 135 kHz (HDMI)Fréquence verticale24 à 75 Hz (HDMI), 30 à 75 Hz (DisplayPort) 24 à 75 Hz (HDMI)RésolutionRésolution optimale1920 x 1080 à 60 HzRésolution maximale3840 x 2160 à 60 HzAlimentationAC100-240V~ 50/60HzReportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays.Considérations environnementalesFonctionnementTempérature: 0 °C – 40 °C (32 °F – 104 °F)* Pour l'installation du boîtier, maintenez la température intérieure à 40 °C ou inférieure.Humidité: 10% à 80%, sans condensationStockageTempérature: -20 °C – 45 °C (-4 °F – 113 °F)Humidité: 5% à 95%, sans condensation* Avant que l’emballage du produit ne soit retiré.

Général "Fréquence horizontaleUn cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz. "Fréquence verticaleLe produit afche une même image plusieurs fois par seconde (à l'instar d'une lampe uorescente) pour représenter une image qui sera visible par le spectateur. La fréquence d'une seule image afchée plusieurs fois par seconde est appelée fréquence verticale ou de rafraîchissement. La fréquence verticale est mesurée enHz.107

• Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

• En raison de la nature de la fabrication de cet appareil, il se peut qu'environ1pixel par million (1ppm) soit plus lumineux ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.

• En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.

• Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung.

• Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel. ec.europa.eu/qr/******. Les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.108 Présélection des modes de temporisation Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Si le signal transmis par l'ordinateur est différent des modes de signal standard, il est possible que l'écran n'affiche aucune image. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique. Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée (H/V) IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 640 x 480 31,469 59,940 25,175 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,000 +/+ Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée (H/V) VESA, 1280 x 720 45,000 60,000 74,250 +/+ VESA, 1280 x 800 49,702 59,810 83,500 -/+ VESA, 1280 x 1024 63,981 60,020 108,000 +/+ VESA, 1280 x 1024 79,976 75,025 135,000 +/+ VESA, 1366 x 768 47,712 59,790 85,500 +/+ VESA, 1440 x 900 55,935 59,887 106,500 -/+ VESA, 1600 x 900 60,000 60,000 108,000 +/+ VESA, 1680 x 1050 65,290 59,954 146,250 -/+ VESA, 1920 x 1080 67,500 60,000 148,500 +/+ VESA, 2560 x 1440 88,787 59,951 241,500 +/- CEA, 3840 x 2160 (HDMI) 67,500 60,000 297,000 +/+ VESA, 3840 x 2160 (DP) 133,313 59,997 533,250 +/-

Les modèles OMN-DS ne sont pas disponibles dans le VESA 3840 x 2160 (DP).109 Annexe Prise en charge des frais de service (imputables aux clients) "Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants : Produit non défectueux La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc.

• Des instructions sur l’utilisation du produit sont demandées à un technicien ou celui-ci procède simplement à des réglages d’options sans démonter le produit.
• Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.)
• Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit.
• Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.
• Le client demande des instructions sur la manière d’utiliser un autre produit de l’entreprise.

• Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise.
• Le client demande l'installation du logiciel et la configuration du produit.

• Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit.
• Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé- achat. Dommage provoqué par le client Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client.Si un dommage causé au produit est dû à l'un des facteurs suivants : • Impact ou chute externe.
• Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung.
• Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd. • Refonte ou réparation du produit effectuée par le client.
• Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.

• Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis. Autres cas

• La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)
• Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.) "Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.

Protection contre la rémanence d'image Qu'entend-on par rémanence d'image? En principe, le phénomène de rémanence d'image ne se produit pas lorsque l'écran fonctionne normalement. Un fonctionnement normal qualifie le changement continu du motif vidéo. Si l'écran affiche un motif fixe pendant une longue période, une légère différence de tension peut apparaître entre les électrodes dans les pixels qui contrôlent les cristaux liquides.Une telle différence de tension augmente avec le temps et amincit les cristaux liquides. Lorsque cela se produit, il est possible qu'une image précédente reste affichée sur l'écran lors du changement de motif.Ces informations servent de guide pour éviter la rémanence d'image. Afficher un écran fixe pendant une longue période peut provoquer une rémanence d'image. Ce problème n'est pas couvert par la garantie. Pratiques de prévention recommandées Afficher un écran fixe pendant une longue période peut provoquer des rémanences d'image ou des taches. En cas de non utilisation du produit pendant une longue période, éteignez-le ou activez le mode économie d'énergie ou l'économiseur d'écran avec une image en mouvement. • Changez les couleurs régulièrement. FLIGHT FLIGHT TIME TIME 21:10 20:30 SAMSUNGSAMSUNGSAMSUNGSAMSUNG 21:10 20:30 Type 1 Type 2

• Évitez de combiner une couleur de texte et une couleur d'arrière-plan à luminosité contrastée. "Évitez d'utiliser des couleurs à luminosité contrastée (noir et blanc; gris et noir).SAMSUNG FLIGHT TIME 20:30
