Caractéristiques techniques	Commutateur Vimar 19181.120.M, 1 voie, 10A, 250V~
Utilisation	Conçu pour contrôler l'éclairage dans les installations domestiques et professionnelles.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs.
Sécurité	Respecter les normes électriques en vigueur, installation par un professionnel recommandé.
Informations générales	Compatible avec les systèmes électriques standards, design moderne et épuré.

FOIRE AUX QUESTIONS - 19181.120.M Vimar

Comment installer le commutateur Vimar 19181.120.M ?

Pour installer le commutateur, coupez l'alimentation électrique, retirez le couvercle du boîtier, reliez les fils conformément au schéma de câblage fourni, puis remettez le couvercle et rétablissez l'alimentation.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord si l'alimentation est rétablie. Assurez-vous que les connexions sont bien serrées et inspectez les fils pour des signes de dommages.

Le commutateur est-il compatible avec tous les types d'ampoules ?

Le commutateur Vimar 19181.120.M est compatible avec la plupart des ampoules, mais pour les ampoules LED, vérifiez la compatibilité avec les dimmers si applicable.

Comment nettoyer le commutateur ?

Utilisez un chiffon doux et sec pour nettoyer le commutateur. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Que faire si le commutateur fait un bruit étrange ?

Un bruit étrange peut indiquer un problème de câblage ou une défaillance interne. Coupez l'alimentation et faites vérifier le commutateur par un électricien qualifié.

Le commutateur peut-il être utilisé à l'extérieur ?

Le commutateur Vimar 19181.120.M est conçu pour une utilisation intérieure. Pour une utilisation extérieure, utilisez un modèle spécifiquement conçu pour un usage extérieur.

Comment réinitialiser le commutateur ?

Pour réinitialiser le commutateur, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela peut résoudre certains problèmes de fonctionnement.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez aussi le télécharger sur le site officiel de Vimar.

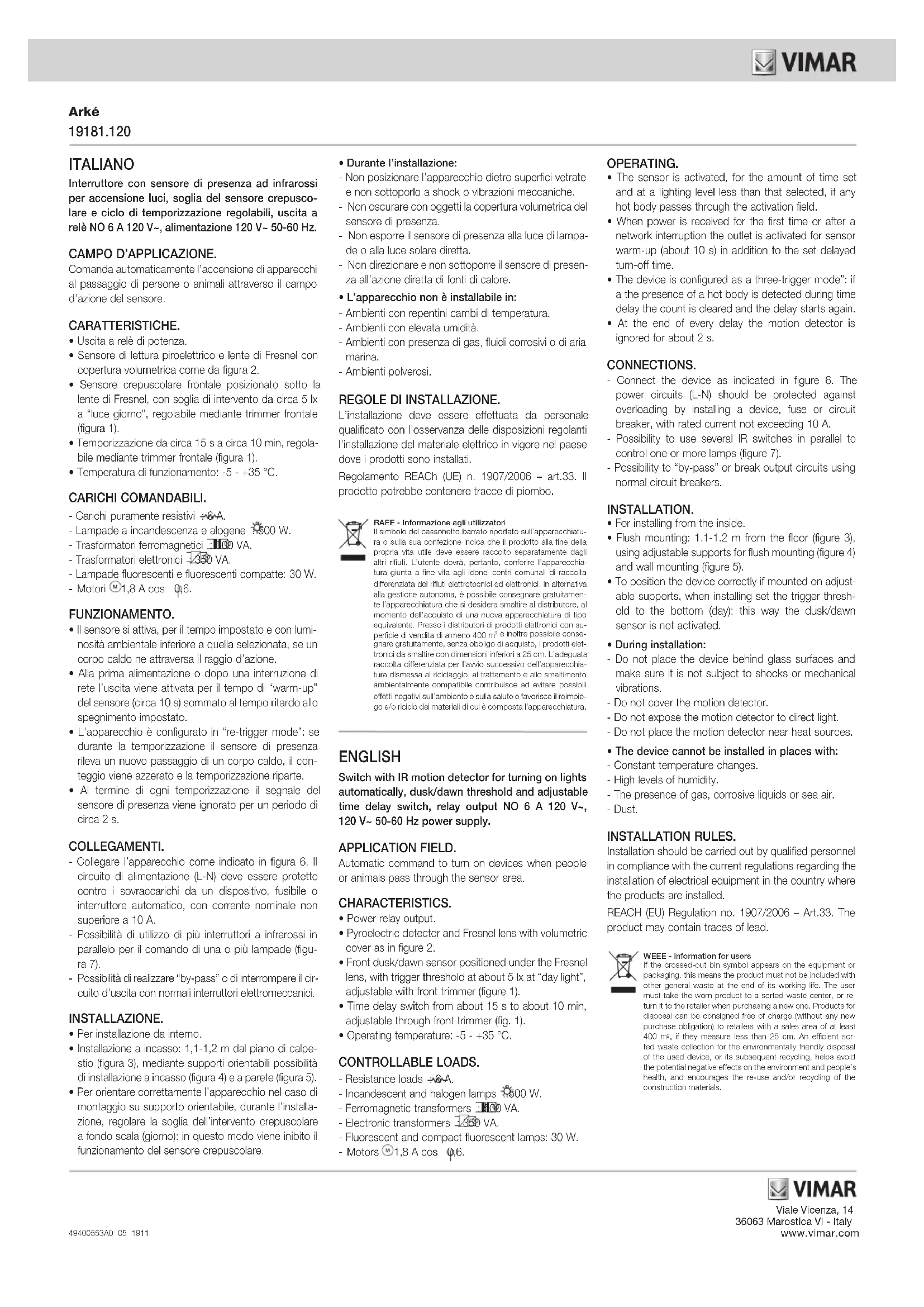

MODE D'EMPLOI 19181.120.M Vimar

FRANÇAIS Interrupteur avec détecteur de présence à infrarouges pour allumage de l’éclairage, seuil de détection cré- pusculaire et cycle de temporisation réglables, sortie à relais NO 6 A 120 V~, alimentation 120 V~ 50-60 Hz. CHAMP D’APPLICATION. Commande automatiquement l’allumage d’appareils au passage de personnes ou d’animaux dans le rayon d’action du détecteur. CARACTÉRISTIQUES.

• Sortie à relais de puissance.

• Détecteur de lecture pyro-électrique et lentille de Fresnel avec protecteur volumétrique comme indiqué par la figure 2.

• Détecteur crépusculaire frontal placé sous la lentille de Fresnel, avec seuil d’intervention d’environ 5 lx “lumière du jour”, réglable par trimmer frontal (figure 1).

• Temporisation de 15 s à 10 min, réglable par trimmer frontal (figure 1).

• Température de fonctionnement : -5 - +35 °C. CHARGES ADMISSIBLES. - Charges purement résistives : 6 A. - Lampes à incandescence et halogènes : 500 W. - Transformateurs ferromagnétiques : 500 VA. - Transformateurs électroniques : 350 VA. - Lampes fluorescentes et fluorescentes compactes : 30 W. - Moteurs : 1,8 A cos 0,6. FONCTIONNEMENT.

• Le détecteur s’active, pendant le temps programmé et aux luminosités ambiantes inférieures à la sélection, si un corps chaud traverse le rayon d’action.

• A la première alimentation et après une interruption du secteur la sortie est activée pendant le “warm-up” du détecteur (environ 10 s) additionné au temps de retard à l’extinction programmée.

• L’appareil est configuré en “re-trigger mode” : si pendant la temporisation le détecteur de présence détecte un nouveau passage d’un corps chaud, le comptage est remis à zéro et la temporisation redémarre.

• A la fin de chaque temporisation le signal du détecteur de présence est ignoré pendant une période de 2 s environ. BRANCHEMENTS. - Relier l’appareil comme indiqué figure 6. Le circuit d’ali- mentation (L-N) doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur automatique, avec courant nominal non supérieur à 10 A. - Possibilité d’utilisation de plusieurs interrupteurs à infra- rouges en parallèle pour la commande d’une ou plu- sieurs lampes (figure 7). - Possibilité de réaliser des “by-pass” ou d’interrompre le circuit de sortie avec des interrupteurs électroméca- niques normaux. INSTALLATION.

• Pour installation en intérieurs.

• Installation encastrée : 1,1-1,2 m du plan de piétinement (figure 3), avec supports orientables et possibilité d’ins- tallation encastrée (figure 4) et murale (figure 5).

• Pour orienter correctement l’appareil en cas de montage sur le support orientable, pendant l’installation, régler le seuil de l’intervention crépusculaire au fond d’échelle (jour) : de cette façon on inhibe le fonctionnement du détecteur crépusculaire.

• Pendant l’installation : - Ne pas positionner l’appareil derrière les surfaces vitrées et ne pas le soumettre à des chocs ou des vibrations mécaniques. - Ne pas obscurcir avec des objets le protecteur volumé

trique du détecteur de présence. - Ne pas exposer le détecteur de présence à l’éclairage de lampes ou à la lumière solaire directe. - Ne pas orienter et soumettre le détecteur de présence à l’action directe de sources de chaleur.

• L’appareil ne peut pas être installé dans : - Les ambiances sujettes à sautes de températures fré

quentes. - Les ambiances à taux d’humidité élevé. - Les ambiances avec présence de gaz, fluides corrosifs ou air marin. - Les ambiances poussiéreuses. RÈGLES D’INSTALLATION. L’installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régis- sent l’installation du matériel électrique en vigueur dans le pays concerné. Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb. ESPAÑOL Interruptor con sensor de presencia de rayos infrarro- jos para el encendido de luces con umbral del sen- sor crepuscular y ciclo de temporización regulables, salida de relé NO, 6 A y 120 V~, alimentación 120 V~ y 50-60 Hz. CAMPO DE APLICACIÓN. Enciende automáticamente los aparatos cuando pasan personas o animales por el campo de acción del sensor. CARACTERÍSTICAS.
