Caractéristiques techniques	Haut-parleur coaxial de 6,75 pouces, puissance maximale de 300 Watts, impédance de 4 Ohms, réponse en fréquence de 40 Hz à 20 kHz, sensibilité de 90 dB.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour améliorer la qualité sonore des véhicules.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer les grilles pour éviter l'accumulation de poussière, remplacer les haut-parleurs endommagés par des pièces d'origine.
Sécurité	Ne pas exposer à l'humidité excessive, éviter les surcharges de puissance pour prévenir les dommages, installer selon les recommandations du fabricant.
Informations générales	Compatible avec la plupart des systèmes audio de voiture, garantie limitée du fabricant, installation recommandée par un professionnel pour de meilleures performances.

FOIRE AUX QUESTIONS - CSS674 KICKER

Quelles sont les dimensions des haut-parleurs KICKER CSS674 ?

Les haut-parleurs KICKER CSS674 mesurent 16,5 cm (6,5 pouces) de diamètre.

Comment installer les haut-parleurs KICKER CSS674 dans ma voiture ?

Pour installer les haut-parleurs KICKER CSS674, retirez d'abord les anciens haut-parleurs, connectez les fils des nouveaux haut-parleurs aux bornes correspondantes et fixez-les à l'emplacement prévu à l'aide des vis fournies.

Quelle est la puissance nominale des haut-parleurs KICKER CSS674 ?

Les haut-parleurs KICKER CSS674 ont une puissance nominale de 75 watts RMS et une puissance maximale de 150 watts.

Les haut-parleurs KICKER CSS674 sont-ils étanches ?

Oui, les haut-parleurs KICKER CSS674 sont conçus pour être résistants à l'eau, ce qui les rend adaptés à une utilisation en extérieur.

Quels types de connexions sont nécessaires pour les KICKER CSS674 ?

Les haut-parleurs KICKER CSS674 nécessitent des connexions de type fils dénudés ou des connecteurs à pression.

Comment nettoyer les haut-parleurs KICKER CSS674 ?

Pour nettoyer les haut-parleurs KICKER CSS674, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager les matériaux.

Les KICKER CSS674 nécessitent-ils un amplificateur ?

Bien qu'ils puissent fonctionner sans amplificateur, l'utilisation d'un amplificateur peut améliorer la qualité sonore et la puissance des haut-parleurs KICKER CSS674.

Quelle est la gamme de fréquence des haut-parleurs KICKER CSS674 ?

La gamme de fréquence des haut-parleurs KICKER CSS674 est de 45 Hz à 20 kHz.

Les haut-parleurs KICKER CSS674 sont-ils compatibles avec toutes les voitures ?

Les haut-parleurs KICKER CSS674 sont compatibles avec la plupart des véhicules, mais il est recommandé de vérifier les dimensions et les spécifications de votre voiture avant l'achat.

Où puis-je acheter des haut-parleurs KICKER CSS674 ?

Les haut-parleurs KICKER CSS674 peuvent être achetés en ligne sur des sites de vente au détail, dans des magasins spécialisés en audio automobile, ou chez des revendeurs agréés KICKER.

MODE D'EMPLOI CSS674 KICKER

Filtre passif Câblage - un composant défini par canal

Au moins deux canaux amplificateurs sont requis pour pour une exploitation stéréo (un seul canal est représenté)

Des réglages d'interrupteur plus élevés se traduiront par plus de volume à la sortie du haut-parleur d'aigus.

0 +3 +6 dB crossover filtre passif CH1 OUTPUT - + + - +

Filtre passif Câblage - Deux composants définis par canal

- Requiert deux systèmes CS complets (quatre woofers, quatre

tweeters, quatre filtres passifs)

- Au moins deux canaux amplificateurs sont requis pour une exploitation

stéréo (un seul canal est représenté

- Filtres passifs câblés en parallèle

KICKER®

CS Component Speakers

	CSS65	CSS67	CSS68	CSS69
Zn | Ω	4	4	4	4
[Re] | Ω	3.3	3.3	3.4	3.3
[SPLo], dB @ 1W, 1m	90	90	90	90

Package Contents:

(2) CS Component Speakers

(2) CS Tweeters

(2) CS Crossguard

Haut-Parleur Composites CS	CSS65	CSS67	CSS68	CSS69
Diamètre du haut-parleur de graves | in [mm]	6 1/2 [160]	6 3/4 [165]	6x6 [160x200]	6x9 [160x230]
Diamètre du haut-parleur d'aigus | in [mm]	3/4 [20]	3/4 [20]	3/4 [20]	3/4 [20]
Matéridie de la membrane de haut-parleur d'aigus	Titane	Titane	Titane	Titane
Pic de tenure en puissance | Watts	300	300	225	450
Puissance continuir | watts RMS	100	100	75	150
Plage de fréquence effective | Hz	35:21k	35:21k	40:21k	30:21k
Dimensions découpe de woofler | in [mm]	4 13/16 [123]	5 1/2 [140]	5 x 7.3/16 [126x182]	5.5/8 x 8/7/16 [143x215]
Profondeur de montage de fond de woofler | in [mm]	1 1/16 [43]	1 13/16 [47]	2 3/16 [56]	3 3/16 [61]
Dimensions découpe de Tweeter etant plat | in [mm]	1 9/16 [45]	1 9/16 [45]	1 9/16 [45]	1 9/16 [45]
Profondeur Tweeter de montage | in [mm]	9/16 [14.5]	9/16 [14.5]	9/16 [14.5]	9/16 [14.5]
L'haute passe | dB, à la Fréquence | Hz	12, 4000	12, 4000	12, 4000	12, 4000
La passe passe | dB, à la Fréquence | Hz	12, 4000	12, 4000	12, 4000	12, 4000
Haut-parleur d'aigus maturation de Fréquence | dB	0, 3, 8, 6	0, 3, 8, 6	0, 3, 8, 6	0, 3, 8, 6
Grilles	Yes	Yes	No	Yes

Contenu du coffret :

(2) Haut-parleurs composants CS

(2) CS Tweeters

(2) CS Filtre pass

(B) Vis de montage et attaches

rapides

(2) bague affi eurante (3) coupolio de bâti de surface

(2) coupene de ban de sa (2) bague angulaire avant

(2) bague angulaire arrière

(2) écroy de montage long

(2) écrou de montage cour1

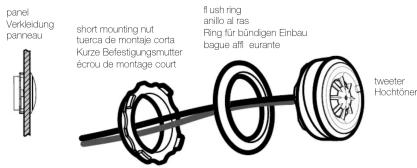

Flush Mounting Montaje al ras Bündiger Einbau Montage encastré

panel Verkleidung panneau short mounting nut tuerca de montaje corta Kürze Befestigungsmutter écrou de montage court flush ring anillo al ras Ring für bündigen Einbau bague affi durante tweeter Hochtöner

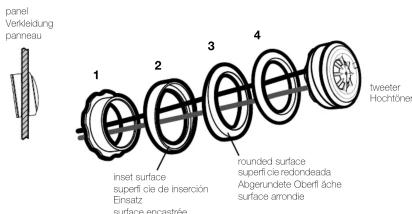

Angle Mounting Montaje en ángulo Einbau mit Winkelringen Montage angulaire

panel Verkleidung panneau 1 2 3 4 inset surface superfie cie de inserción Einsatz surface encastrée rounded surface superfie redondeada Abgerundete Oberf i âche surface arondie tweeter Hochtönen

1 long mounting nut tuerca de montaje larga Lange Befestigungsmutter écrou de montage long

2 back angle ring anillo angular trasero Hinterer Winkelring bague angulaire arrière

3 front angle ring anillo angular delantero Vorderer Winkelring bague angulaire avant

Les produits KICKER sont garantis contre les délauts. La durée et les modalités de la garantie dépendent des lois du pays dans lequel le produit a été acheté. Pour plus d'information veuillez vérifi en auprès de votre distributeur local KICKER ou visiter le site : www.kicker.com/warranty.

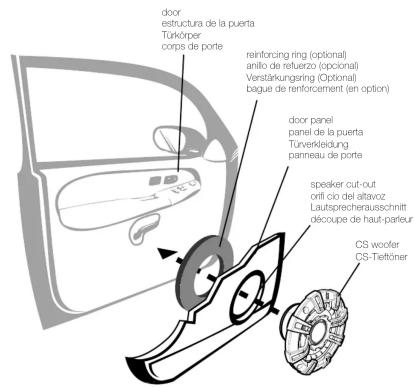

Woofer Mounting Montaje Del Woofer Woofer-Einbau Montage Du Woofer

door estructura de la puerta Türkörper corps de porte reinforcing ring (optional) anillo de refuerzo (optional) Verstärkungsring (Optional) bague de renforcement (en option) door panel panel de la puerta Türverkleidung panneau de porte speaker cut-out orifi c/o del altavoz Lautsprecherauschnitt découpe de haut-parleur CS woofer CS-Tieftöner

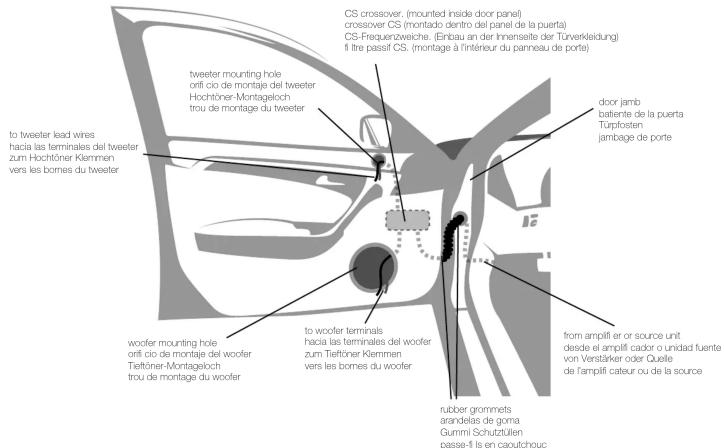

Crossover Mounting Montaje Del Crossover Crossover-Einbau Montage Du Filtre Passif

to tweeter lead wires hacia las terminales del tweeter zum Hochtöner Klemmen vers les bornes du tweeter woofer mounting hole orfi cio de montage del woofer Tiertöner-Montageloch trou de montage du woofer tweeter mounting hole orfi cio de montage del tweeter Hochtöner-Montageloch trou de montage du tweeter CS crossover, (mounted inside door panel) crossover CS (montado dentro del panel de la puerta) CS-Frequenzweiche. (Einbau an der Innenselte der Türverkleidung) fi litre passif CS. (montage à l'intérieur du panneau de porte) door jamb batente de la puerta Türposten jambage de porte to woofer terminals hacia las terminales del woofer zum Tiertöner Klemmen vers les bornes du woofer from amplifier or source unit desde el amplifier cador o unidad fuente von Verstärker oder Quelle de l'amplifier cateur ou de la source rubber grommets arandelas de goma Gummi Schutzfüllen passe-fi is en caoutchouc

13CSS+B-20120813©2012 Stillwater [
