75BDL3052E - Moniteur PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	PHILIPS 75BDL3052E - Moniteur 75 pouces, résolution 4K UHD (3840 x 2160), technologie LED, luminosité 350 cd/m², contraste 1200:1, temps de réponse 8 ms.
Connectivité	Ports HDMI, DisplayPort, USB, VGA, RJ45, RS232.
Utilisation	Idéal pour les présentations, la signalétique numérique, et les environnements commerciaux.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware recommandée.
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges électriques.
Informations générales	Garantie de 3 ans, support technique disponible, consommation d'énergie 200 W.

FOIRE AUX QUESTIONS - 75BDL3052E PHILIPS

Comment connecter mon PHILIPS 75BDL3052E à un ordinateur ?

Utilisez un câble HDMI pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est allumé et sélectionnez l'entrée HDMI appropriée à l'aide du bouton 'Source' sur le moniteur.

Que faire si l'écran reste noir après la connexion ?

Vérifiez que le moniteur est allumé et que le bon port d'entrée est sélectionné. Assurez-vous également que le câble HDMI est correctement connecté à la fois au moniteur et à l'ordinateur.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez le menu OSD (On-Screen Display) en appuyant sur le bouton 'Menu' sur le moniteur. Naviguez jusqu'aux paramètres de luminosité et de contraste pour effectuer les ajustements souhaités.

Le moniteur affiche un message d'erreur, que faire ?

Vérifiez les connexions des câbles et assurez-vous que le moniteur est correctement alimenté. Si le problème persiste, consultez le manuel d'utilisation pour des messages d'erreur spécifiques.

Comment mettre à jour le firmware du PHILIPS 75BDL3052E ?

Visitez le site Web de Philips pour télécharger la dernière mise à jour du firmware. Suivez les instructions fournies pour mettre à jour le moniteur via une clé USB.

Mon moniteur ne s'allume pas, que dois-je vérifier ?

Assurez-vous que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de débrancher le moniteur pendant quelques minutes avant de le rebrancher.

Comment régler la résolution de mon moniteur ?

Accédez aux paramètres d'affichage de votre ordinateur et sélectionnez la résolution recommandée pour le PHILIPS 75BDL3052E, généralement 3840 x 2160 pour un affichage optimal.

Le son ne sort pas des haut-parleurs du moniteur, que faire ?

Vérifiez que le volume est augmenté et que le son n'est pas coupé sur le moniteur. Assurez-vous également que l'audio est bien configuré dans les paramètres de votre ordinateur.

Comment nettoyer l'écran du moniteur en toute sécurité ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'écran.

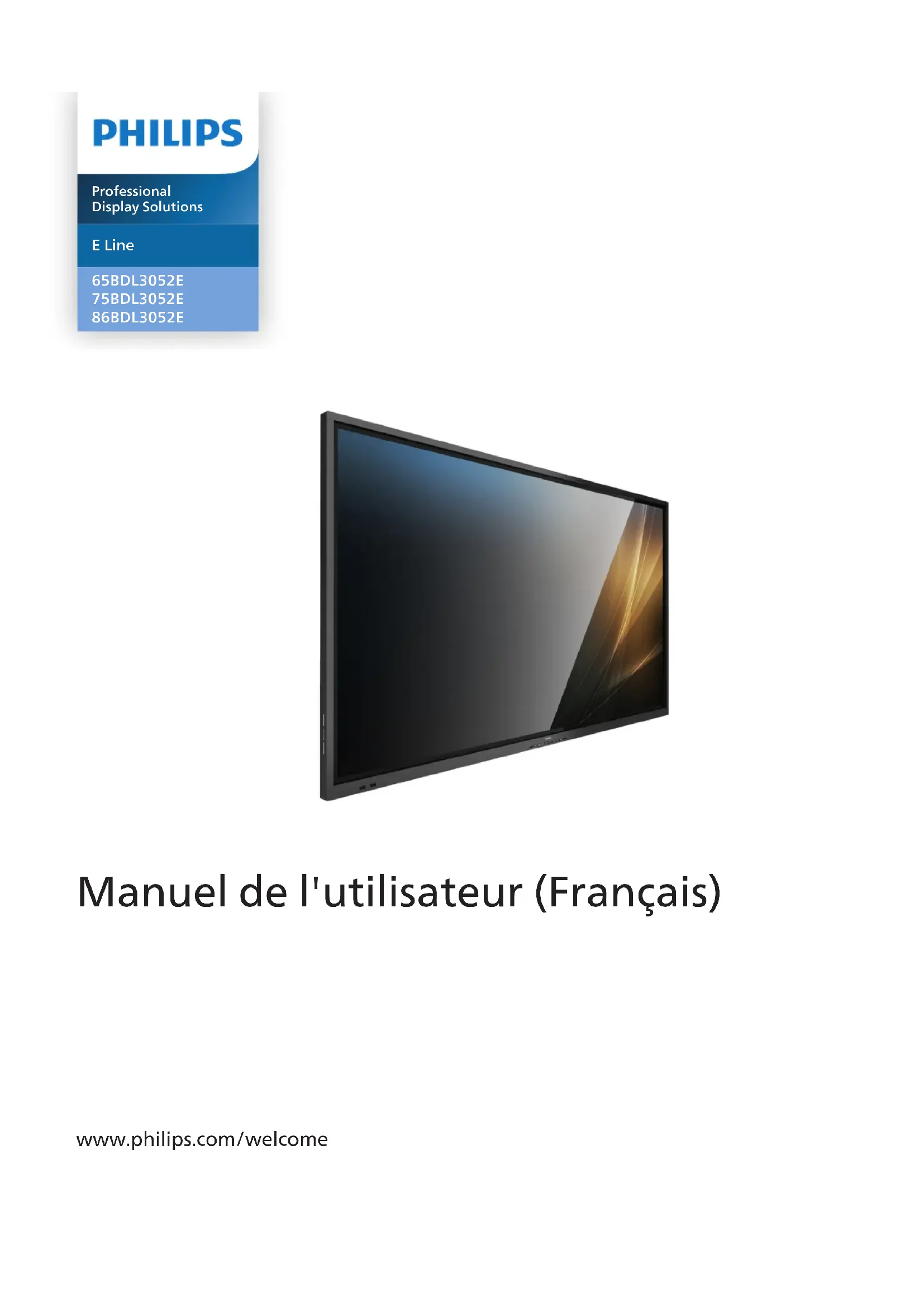

MODE D'EMPLOI 75BDL3052E PHILIPS

3. Pièces et fonctions .......................................................14

• 3.1. Panneau de contrôle p. 14
• 3.2. Prises d’entrée/sortie p. 15
• 3.3. Installation des piles dans la télécommande p. 16
• 3.4. Utilisation de la télécommande p. 16
• 3.5. Rayon de fonctionnement de la télécommande p. 16
• 3.6. Télécommande p. 17

3.6.1. Fonctions générales ..........................17

3.6.2. ID télécommande ..............................19

3.6.3. Boutons de la télécommande

sur source Android ............................20 3.7. Couvercle USB ....................................................22 3.8. Couvercle du commutateur CA .................... 23

4. Connexion à un équipement externe .................... 24

4.1. Connexion de l’équipement externe (lecteur multimédia) ........................................24

4.1.1. En utilisant l’entrée vidéo

HDMI ..................................................... 24 4.2. Connexion à un PC ........................................... 24

4.2.1. En utilisant l’entrée DVI ...................24

4.2.2. En utilisant l’entrée HDMI ..............24

4.2.3. Utilisation de VGA .............................25

4.3. Connexion de l’équipement audio .............25

4.3.1. Connexion à un appareil

audio externe ......................................25 4.4. Connexion à plusieurs moniteurs avec conguration en chaîne Daisy ............ 25

4.4.1. Connexion du contrôle du

avec le lecteur média:.......................30

5.4.2. Introduction du lecteur média : .....30

5.5. CMND & Play (CMND et Lecture) .................33 5.6. Side Bar (Barre latérale) ..................................34

6. Réglage de l’interface utilisateur ............................35

(Réseau et Internet) ...........................35

6.1.5. Security (Sécurité) .............................46

7.1. Navigation dans le menu OSD ......................48

7.1.1. Navigation dans le menu

OSD avec la télécommande ...........48

7.1.2. Navigation dans le menu

OSD avec les boutons de contrôle du moniteur .......................48 7.2. Présentation du menu OSD ........................... 48

10. Politique de pixels défectueux ................................. 56

• 10.1. Pixels et sous-pixels p. 56
• 10.2. Types de pixels défectueux + dénition d’un point p. 56
• 10.3. Points défectueux lumineux p. 56
• 10.4. Points défectueux foncés p. 57
• 10.5. Proximité des défauts de pixels p. 57
• 10.6. Tolérances des défauts de pixels p. 57
• 10.7. MURA p. 57

11. Nettoyage et guide de dépannage ........................58

1. Instructions de sécurité

Précautions de sécurité et d’entretien

AVERTISSEMENT : L’utilisation de touches de réglages, d’ajustements ou de procédures diérentes de celles qui sont

décrites dans ce manuel pourrait présenter un risque de choc électrique, d’électrocution et/ou mécanique. Lisez et suivez ces instructions lorsque vous connectez et utilisez votre écran : Utilisation :

• Gardez le moniteur à l’abri du soleil et des poêles ou toute autre source de chaleur.

• Gardez l’écran à l’écart de toute matière huileuse, sinon le capot en plastique pourrait être endommagé.

• Il est recommandé d’installer l’écran dans un endroit bien ventilé.

• Un ltre de rayons ultra-violets est nécessaire pour l’utilisation à l’extérieur.

• Si le produit va être utilisé dans des conditions extrêmes telles que température ou humidité élevée, des motifs d’achage ou un fonctionnement longue durée, etc. Il est fortement recommandé de contacter Philips pour obtenir plus d’informations techniques sur l’application. Autrement la abilité et le fonctionnement ne peuvent pas être garantis. Les conditions extrêmes sont courantes dans les aéroports, les gares de transit, les banques, la bourse et les systèmes de contrôle.

• Éloignez tout objet pouvant tomber dans les orices de ventilation ou empêcher le refroidissement correct des composants électroniques de l’écran.

• N’obstruez pas les fentes de ventilation du boîtier.

• Lors de la mise en place du moniteur, veillez à ce que la che d’alimentation et la prise soient facilement accessibles.

• Si vous éteignez l’écran en débranchant le cordon d’alimentation, attendez au moins 6 secondes avant de rebrancher le cordon d’alimentation pour l’utiliser.

• Assurez-vous de n’utiliser qu’un cordon d’alimentation fourni par Philips. Si le cordon d’alimentation est manquant, veuillez contacter votre centre de service local.

• Ne soumettez pas l’écran à de fortes vibrations ou à des impacts violents lorsque vous l’utilisez.

• Ne pas cogner ni faire tomber l’écran pendant l’utilisation ou le transport.

• L’anneau de levage est destiné à une utilisation dans les tâches de maintenance et d’installation de courte durée. Nous conseillons de ne pas utiliser l’anneau de levage pendant plus d’une heure. Une utilisation prolongée est interdite. Veuillez conserver une zone de sécurité dégagée sous l’écran pendant l’utilisation de l’anneau de levage. Entretien :

• An de protéger votre écran contre des dommages, n’appuyez pas trop fortement sur l’écran LCD. Lorsque vous déplacez l’écran, saisissez-le par son cadre pour le soulever ; ne mettez pas vos mains ni vos doigts sur l’écran LCD pour le soulever.

• Débranchez le moniteur si vous n’allez pas l’utiliser pendant une longue période de temps.

• Débranchez le moniteur si vous voulez le nettoyer ; utilisez uniquement un chion légèrement humide. Vous pouvez aussi vous servir d’un chion sec, pour autant que le moniteur soit hors tension. Par contre, n’utilisez jamais de solvants organiques, tels que l’alcool ou des liquides à base d’ammoniaque, pour nettoyer l’écran.

• An d’éviter tout risque d’électrocution ou d’endommagement permanent à l’écran, n’exposez pas l’écran à la poussière, une humidité excessive ou la pluie.

• Si votre écran venait à être mouillé, essuyez-le dès que possible avec un chion sec.

• Si un corps étranger ou de l’eau pénètrent dans l’écran, mettez-le immédiatement hors tension et débranchez le cordon d’alimentation. Retirez ensuite le corps étranger ou épongez l’eau et envoyez l’écran au centre de maintenance.

• Ne pas garder ou utiliser l’écran dans des endroits où il risque d’être exposé à de la chaleur, à la lumière directe du soleil ou à un froid extrême.

• An d’assurer les performances optimales de l’écran et pouvoir l’utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d’humidité suivantes. Notations environnementales absolues Élément Min. Max. Unité Température de stockage -20 65 °C Température de fonctionnement 0 40 °C Température de la surface du verre (fonctionnement) 0 65 °C Humidité de stockage 5 90 % HR Humidité de fonctionnement 20 80 % HR2

65BDL3052E/75BDL3052E/86BDL3052E

• La température de panneau LCD doit être de 25 degrés Celsius en permanence pour de meilleures performances de luminance.

• La durée de vie de l’écran indiquée dans les spécications n’est garantie que si l’écran est utilisé dans des conditions de fonctionnement normales. IMPORTANT : Utilisez toujours un programme économiseur d’écran en mouvement lorsque votre écran n’est pas utilisé. Utilisez toujours une application de rafraîchissement périodique de l’écran si l’appareil ache un contenu statique xe. L’achage sans interruption d’image statique ou immobile sur une longue période peut engendrer une « rémanence à l’extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran. C’est un phénomène bien connu de la technologie des écrans LCD. Dans la plupart des cas, cette « rémanence à l’extinction », ou « image résiduelle » ou « image fantôme » disparaît progressivement une fois l’alimentation éteinte. AVERTISSEMENT : Les symptômes de « rémanence à l’extinction », ou d’ « image résiduelle » ou d’ « image fantôme » les plus graves ne disparaissent pas et ne peuvent pas être réparés. Ce n’est pas non plus couverte par les termes de votre garantie. Service :

• Le boîtier ne doit être ouvert que par un technicien qualié.

• Si vous avez besoin d’une réparation ou d’une intégration, s’il vous plaît contactez votre centre de service local.

• Ne laissez jamais votre écran en plein soleil. Si votre écran ne fonctionne pas normalement après avoir suivi les instructions gurant dans ce document, contactez un technicien ou votre centre de service local. Risque de stabilité. L’appareil peut tomber et causer des blessures graves ou mortelles. Pour éviter toute blessure, cet appareil doit être solidement xé au plancher/au mur selon les instructions d’installation. Lisez et suivez ces instructions lorsque vous connectez et utilisez votre écran :

• Débranchez le moniteur si vous n'allez pas l'utiliser pendant une longue période de temps.

• Débranchez le moniteur si vous voulez le nettoyer ; utilisez uniquement un chion légèrement humide. L’écran peut être essuyé avec un chion sec lorsqu'il est éteint. Cependant n’utilisez jamais de l’alcool, des solvants ou des liquides à base d'ammoniaque.

• Consultez un technicien de service si le moniteur ne marche pas normalement lorsque vous avez suivi les instructions de ce manuel.

• Le boîtier ne doit être ouvert que par un technicien qualié.

• Gardez le moniteur à l'abri du soleil et des poêles ou toute autre source de chaleur.

• Enlevez les objets qui pourraient tomber dans les fentes de ventilation ou obstruer le refroidissement des composants électroniques du moniteur.

• N'obstruez pas les fentes de ventilation du boîtier.

• Gardez le moniteur au sec. Pour réduire le risque d’incendie, évitez de l’exposer à la pluie ou à une humidité excessive.

• Pour éteindre l'écran en débranchant le cordon d'alimentation ou le cordon d'alimentation CC, attendez 6 secondes avant de rebrancher le cordon d'alimentation ou le cordon d'alimentation CC pour un fonctionnement normal.

• Pour réduire le risque d'électrocution ou de dommage irréparable au moniteur, ne l’exposez pas à la pluie ou à une humidité excessive.

• Lors de la mise en place du moniteur, veillez à ce que la che d'alimentation et la prise soient facilement accessibles.

• IMPORTANT : Utilisez toujours un programme d’économiseur d’écran pendant votre application. Si une image à fort contraste reste achée sur l’écran pendant une longue période de temps, elle peut laisser un «image résiduelle»ou une «image fantôme» sur la partie frontale de l’écran. Ceci est un phénomène bien connu qui est causé par des défauts propres à la technologie LCD. Dans la plupart des cas, l’image fantôme disparaîtra graduellement sur une certaine période de temps une fois que l’alimentation a été coupée. Souvenez-vous que le problème qui cause des images fantômes ne peut pas être réparé et n’est donc pas couvert par la garantie.

• Si le cordon d'alimentation est muni d'une che de raccordement à 3 broches, branchez la che dans une prise de courant à 3 broches reliée à la terre (mise à la terre). Ne désactivez pas la broche de mise à la terre du cordon d'alimentation, par exemple en utilisant un adaptateur à 2 broches. La broche de mise à la terre est un dispositif de sécurité important.3

65BDL3052E/75BDL3052E/86BDL3052E

Déclaration de conformité EUROPE Cet appareil est conforme aux exigences de la directive du Conseil relative au rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/UE), à la directive basse tension (2014/35/UE), à la directive RoHS (2011/65/ UE), Erp et à la directive (2009/125/ CE). Ce produit a été testé et déclaré conforme aux normes harmonisées pour l’équipement informatique, ces normes étant publiées sous les directives du Journal ociel de l’Union européenne. Avertissements de l’ESD Si l’utilisateur est à proximité du moniteur, cela peut provoquer la décharge de l’équipement et le redémarrage du menu principal.

Cet équipement est conforme à la classe A d’EN55032/CISPR 32. Dans un environnement résidentiel, cet équipement peut provoquer des interférences radio. Notice de Federal Communications Commission (FCC) (U.S. uniquement) REMARQUE : Cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe A suivant la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans les installations commerciales. Cet appareil génère, utilise et peut diuser des fréquences radioélectriques et, s'il n'est pas installé et utilisé conformément au manuel d'instructions du fabricant, il peut causer des interférences nuisibles aux communications radio. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences. Toutes modications ou changements qui ne sont pas expressément approuvés par le tiers responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet appareil. Utilisez seulement un câble protecteur RF fourni avec le moniteur lors de la connexion de ce moniteur à un équipement informatique. Pour éviter tout dommage pouvant entraîner un incendie ou un choc électrique, n’exposez pas cet appareil à la pluie ou une humidité excessive. Cet appareil est conforme à la section 15 de la règlementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d’interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences risquant d’engendrer un fonctionnement indésirable. États-Unis4

65BDL3052E/75BDL3052E/86BDL3052E

Avis du Centre polonais d’essais et de certication L’équipement doit être alimenté par une prise avec un circuit de protection (une prise à trois broches). Tous les équipements fonctionnant ensemble (ordinateur, écran, imprimante, etc) doivent utiliser la même source d’alimentation. Le conducteur de phase de l’installation électrique de la pièce doit avoir un dispositif de protection court-circuit sous la forme d’un fusible d’une valeur nominale inférieure à 16 ampères (A). An d’éteindre complètement l’équipement, le câble électrique doit être retiré de la prise électrique, qui devrait être localisée prêt de l’équipement et facilement accessible. Une marque de protection « B » conrme que l’équipement est en conformité avec les nécessaires protections d’usage des standards PN-93/T-42107 et PN-89/E-06251. Champs électriques, magnétiques et électromagnétiques (« EMF »)

1. Nous fabriquons et vendons beaucoup de produits destinés aux consommateurs, qui, comme tout appareil électronique, en

général ont la capacité d’émettre et de recevoir des signaux électromagnétiques. 2. Un de nos principes d’aaires est de prendre toutes les mesures nécessaires de santé et de sécurité pour nos produits, pour se conformer à toutes les exigences légales applicables et rester à l’intérieur des normes EMF applicables au moment de la fabrication des produits.

3. Nous nous engageons à développer, produire et vendre des produits qui ne provoquent pas d’eets néfastes sur la santé.

4. Nous conrmons que si ses produits sont manipulés correctement pour leur usage prévu, leur utilisation ne présente aucun danger en vertu des preuves Scientiques disponibles à ce jour.

5. Nous jouons un rôle actif dans le développement de normes EMF et de sécurité, ce qui nous permet d’anticiper les

développements ultérieurs de la norme et de les intégrer dans ses produits.5

65BDL3052E/75BDL3052E/86BDL3052E

Information pour la GB seulement (A) (B) AVERTISSEMENT - CET APPAREIL DOIT ETRE MIS A TERRE. Important : Cet appareil est fourni avec une prise moulée approuvée 13A. Pour changer un fusible dans ce type de prise, procédez comme suit :+

1. Retirez le couvercle du fusible et le fusible.

2. Insérez le nouveau fusible qui doit être de type approuvé BS 1362 5A, A.S.T.A. ou

3. Remettez le couvercle du fusible.

Si la prise installée ne correspond pas à vos branchements, elle devrait être enlevée et une prise à 3 branches appropriée installée à sa place. Si la prise principale contient un fusible, il devrait avoir une valeur de 5A. Si une prise sans fusible est utilisée, le fusible sur le panel de distribution ne devrait pas être supérieur à 5A. REMARQUE : La prise endommagée doit être détruite pour éviter tout risque de décharge électrique potentielle si jamais elle devait être insérer dans une autre prise 13A ailleurs. Comment connecter une prise Les ls du cordon secteur sont identiés selon le code couleur suivant : BLEU - « NEUTRE » (« N ») MARRON - « LIVE » (« L ») VERT & JAUNE - « TERRE » (« E »)

1. Le l VERT & JAUNE doit être connecté au terminal marqué de la lettre « E » ou du

symbole Terre ou colorée en VERT ou bien VERT & JAUNE.

2. Le l BLEU doit être connecté au terminal marqué de la lettre « N » ou coloré en

3. Le l MARRON doit être connecté au terminal marqué de la lettre « L » ou coloré en

ROUGE. Avant de replacer le dessus de la prise, assurez-vous que la poignée de la corde est xée à la gaine - pas seulement aux trois câbles. Informations pour l’Europe du Nord (pays nordiques)6

Mis au rebut à la n de vie Votre nouveau Moniteur d’information du public contient des matériaux qui peuvent être recyclés et réutilisés. Des entreprises spécialisées peuvent recycler votre produit pour augmenter la quantité de matériels réutilisables et minimiser la quantité à être jetée. Veuillez consulter votre réglementation locale relative à l’enlèvement de votre vieux moniteur depuis votre revendeur Philips local. (Pour les clients au Canada et U.S.A.) Ce produit peut contenir du plomb et/ou du mercure. Débarrassez-vous en respectant les réglementations locales et fédérales. Pour toute information complémentaire sur le recyclage, contactez www.eia.org (Consumer Education Initiative).8

65BDL3052E/75BDL3052E/86BDL3052E

Déchet d’équipement électrique et électronique - DEEE A l’attention des utilisateurs des foyers de l’Union Européenne Cette Marque sur le produit ou sur l’emballage illustre que, sous la Directive Européenne 2012/19/UE gouvernant l’utilisation des équipements électriques et électroniques, ce produit peut ne pas être jeté avec les ordures ménagères. Vous êtes responsable de l'élimination de cet équipement à travers une collection aux déchets d'équipements électriques et électroniques désignés. An de déterminer les emplacements de telles ordures électriques et électroniques, veuillez contacter votre représentant du gouvernement local pour connaitre l’organisation de décharge d’ordure dont dépend votre foyer ou le magasin où vous avez acheté le produit. Attention – Utilisateurs aux Etats-Unis : Débarrassez-vous en accord avec les lois régionales, nationales et fédérales. Pour plus d’informations sur la mise au rebut ou le recyclage, contactez : www.mygreenelectronics.com ou www.eiae.org. Directives de n de vie - Recyclage Votre nouveau Moniteur d'information du public contient plusieurs matériaux qui peuvent être recyclés pour des nouveaux utilisateurs. Débarrassez-vous en accord avec les lois régionales, nationales et fédérales. 65BDL3052E/75BDL3052E : ENERGY STAR est un programme de l’Agence Américaine de Protection de l'environnement (EPA) de du Département Américain de l’Énergie (DOE) qui vise à promouvoir l'ecacité énergétique. Ce produit est homologué ENERGY STAR avec les réglages par défaut eectués à l'usine ; ces réglages orent les meilleures économies d'énergie. La modication des réglages d'image par défaut ou l'activation d'autres fonctions augmentera la consommation d'énergie et pourrait dépasser les limites nécessaires pour être homologué ENERGY STAR. Pour en savoir plus sur le programme ENERGY STAR, consultez le site energystar.gov. Déclaration sur la restriction des substances dangereuses (Inde) Ce produit est conforme aux «Règles (de gestion) des déchets électroniques, 2016» CHAPITRE V, règle 16, sous-règle (1) . Même si les nouveaux équipements électriques et électroniques et leurs composants ou consommables ou leurs pièces ou pièces de rechange ne contiennent pas de plomb, de mercure, de cadmium, de chrome hexavalent, de biphényles polybromés et de polybromodiphényléthers au-delà d’une valeur de concentration maximale de 0,1% par poids dans les matières homogènes pour le plomb, le mercure, le chrome hexavalent, les biphényles polybromés et les polybromodiphényléthers et de 0,01% par poids dans les matières homogènes pour le cadmium, sauf exceptions dénies dans l’Annexe 2 des Règles. Déclaration sur les déchets électroniques pour l’Inde Ce symbole sur le produit ou sur son emballage indique qu’il ne doit pas être jeté avec vos ordures ménagères. Il est de votre responsabilité de le déposer dans un centre de collecte ociel des équipements électriques et électroniques usagés en vue de leur recyclage. Le recyclage de vos équipements usagés permet de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur les déchets électroniques, veuillez consulter http://www.india. philips.com/about/sustainability/recycling/index.page et pour savoir où vous pouvez déposer vos équipements usagés en vue de leur recyclage en Inde, veuillez contacter les coordonnées indiquées ci-dessous. Numéro de l’assistance téléphonique : 1800-425-6396 (du lundi au samedi, de 9h00 à 17h30) E-mail : [e-mail]9

65BDL3052E/75BDL3052E/86BDL3052E

Piles Pour l’Europe : La poubelle barrée indique que les piles usées ne doivent pas être éliminées avec les ordures ménagères ! Il existe un système de collecte séparé pour les piles usées, pour permettre un traitement adéquat et un recyclage en conformité avec la législation. Veuillez contacter les autorités locales pour plus de détails sur les systèmes de collecte et de recyclage. Pour la Suisse : La pile usée doit être remise au point de vente. Pour les autres pays hors de l'Union européenne : Veuillez contacter les autorités locales pour connaître la méthode de rejet pour la pile usée. Conformément à la directive européenne 2006/66/CE, la pile ne peut pas être jetée de façon inadaptée. Elle doit être séparée pour être collectée par un service local. Após o uso, as pilhas deverão ser entregues ao estabelecimento comercial

e/ou baterias rede de assistência técnica autorizada. Informations pour EAC Mois et année de fabrication veuillez vous référer aux informations sur l’étiquette signalétique. Nom et emplacement du fabricant Importateur et informations10

65BDL3052E/75BDL3052E/86BDL3052E

2. Déballage et installation

• Ce produit est emballé dans un carton, avec les accessoires standard.

• Tous les autres accessoires optionnels seront emballés séparément.

• Ce produit étant haut et lourd, il est recommandé de faire réaliser le déplacement de l’appareil par deux techniciens.

• Après l’ouverture du carton, assurez-vous que le contenu est complet et en bon état.

• Veuillez lire et bien comprendre la notice de déballage avant l’installation.

• Veuillez vérier l’emballage, il ne doit pas présenter d’anomalie telle qu’un choc, une marque d’enfoncement...etc.

• Veuillez procéder à l’inspection nécessaire avant de sortir l’écran du carton.

• Faites toujours installer l’écran par un technicien expérimenté pour éviter tout dommage.

• Sortez l’écran du carton boîte à deux adultes avec les deux mains.

• Veuillez tenir les poignées.

• Maintenez l’écran à la verticale lorsque vous le déplacez.11

65BDL3052E/75BDL3052E/86BDL3052E

• Placez l’écran à la verticale avec son poids réparti uniformément sur la surface.

• Maintenez l’écran à la verticale, sans le plier ni le tordre pendant le déplacement.12

65BDL3052E/75BDL3052E/86BDL3052E

2.2. Contenu de la boîte Veuillez vérier que la boîte contient tous les éléments suivants :

• Télécommande et piles AAA

• Câble d'alimentation

• Câble pour connexion en guirlande RS232

• Couvercle du commutateur CA

• Le cordon d'alimentation fourni varie en fonction de la destination. Moniteur LCD Télécommande et piles AAA Guide de démarrage Câble pour connexion en guirlande RS232 Câble RS232 Plaque logo Philips Câble du capteur IR Cordon d'alimentation Câble HDMI Câble DVI Stylet tactile USB tactile Chiffon de nettoyage Couvercle USB Serre-câble x 3PCS Couvercle du commutateur CA x 1

• Les éléments peuvent diérer suivant la localisation

• La conception et les accessoires de l'écran peuvent diérer des images présentées. REMARQUES :

• Pour toutes les autres régions, utilisez un cordon électrique qui est conforme à la tension CA de la prise de courant et qui a été approuvé et conforme aux règlements de sécurité du pays en question (le type H05W-F, 2G ou 3G, 0,75 ou 1 mm

• Conservez correctement les éléments d’emballage après avoir déballé le produit. 2.3. Notes d’installation

• Utilisez uniquement le câble d’alimentation fourni avec ce produit. Si une rallonge électrique est nécessaire, veuillez contacter votre agent de service.

• Le produit doit être installé sur une surface plane. Dans le cas contraire, le produit peut basculer. Laissez un espace entre l’arrière du produit et le mur pour une bonne ventilation. N’installez pas le produit dans une cuisine, une salle de bains ou un lieu exposé à l’humidité. Dans le cas contraire, cela peut réduire la durée de vie des pièces internes.

• N’installez pas le produit à une altitude supérieure à 3000mètres. Dans le cas contraire, cela peut entraîner des dysfonctionnements.13

65BDL3052E/75BDL3052E/86BDL3052E

2.4. Montage sur un mur Pour monter cet écran sur un mur, un kit de montage mural standard (disponible dans le commerce) est nécessaire. Il est conseillé d’utiliser une interface de montage conforme à la norme TUV-GS et/ou UL1678 en Amérique du Nord. Feuille de ProtectionTableauGrille VESA 1. Préparez une surface plane et horizontale plus grande que l’écran et étendez dessus une feuille de protection épaisse pour faciliter l’opération sans rayer l’écran.

2. Assurez-vous de disposer de tous les accessoires pour tous les types de montages (montage mural, montage au plafond,

support de table, etc.).

3. Suivez les instructions fournies avec le kit de montage de base. Le non respect des procédures de montage pourrait

endommager l’équipement ou causer des blessures à l’utilisateur ou à l’installateur. La garantie du produit ne couvre pas les dommages causés par une mauvaise installation. 4. Pour le kit de montage mural, utilisez les vis de montage M8 (avec une longueur supérieure de 15 mm à l’épaisseur du support de montage) et serrez-les fermement.

• Pour un montage mural ou au plafond, nous vous recommandons d’installer le moniteur avec des supports en métal disponibles dans le commerce. Pour des instructions détaillées relatives à l’installation, consultez le guide fourni avec le support.

• Pour empêcher l’écran de tomber en cas de tremblement de terre ou d’autre catastrophe naturelle, veuillez consulter le fabricant du support au sujet de l’emplacement de montage.

• Ce produit étant haut et lourd, il est recommandé de le faire installer par quatre techniciens. Espace nécessaire pour la ventilation Laissez un espace de 100mm en haut, à l’arrière, à droite et à gauche de l’écran pour la ventilation. Remarque: Nous vous recommandons de contacter un technicien professionnel en cas d’installation de l’écran sur un mur. Nous ne sommes pas responsables des dommages occasionnés au produit si l’installation n’est pas eectuée par un technicien professionnel. 100 mm 100 mm 100 mm 100 mm14

65BDL3052E/75BDL3052E/86BDL3052E

3. Pièces et fonctions

3.1. Panneau de contrôle

Bouton [ ] Allume le moniteur ou met le moniteur en mode veille.

Bouton [MUET] Pour couper le son ou réactiver le son.

Bouton [ENTRÉE] Pour sélectionner une source d’entrée.

Bouton [ ] Pour augmenter le réglage lorsque le menu OSD est activé ou pour augmenter le volume audio lorsque le menu OSD est désactivé.

Bouton [ ] Pour baisser le réglage lorsque le menu OSD est activé ou pour baisser le volume audio lorsque le menu OSD est désactivé.

Bouton [ ] Pour déplacer l’élément sélectionné d’un niveau vers le haut lorsque le menu OSD est activé.

Bouton [ ] Pour déplacer l’élément sélectionné d’un niveau vers le bas lorsque le menu OSD est activé.

Bouton [MENU] Retourne au menu précédent lorsque le menu OSD est activé. Ce bouton peut également être utilisé pour activer le menu OSD lorsque le menu OSD est désactivé.

Senseur lumière Reçoit les signaux de commande de la fonction senseur de lumière.

Capteur de la télécommande et voyant d’état d’alimentation

• Reçoit les signaux de la télécommande.

• Indique l’état actuel de fonctionnement du moniteur : - S’allume en vert lorsque l’écran est en marche - S’allume en rouge lorsque l’écran est en mode veille - Lorsque {CALENDRIER} est activé, le voyant clignotera en vert et en rouge. - Si le voyant clignote en rouge, cela signie qu’un problème a été détecté. - S’éteint lorsque l’alimentation du téléviseur est éteinte.

• Utilisez un câble de capteur IR pour un meilleur fonctionnement de la télécommande. (Veuillez consulter les instructions sur 26)

PORT USB 2.0 Pour connecter votre périphérique de stockage USB et port de service.15

65BDL3052E/75BDL3052E/86BDL3052E

3.2. Prises d’entrée/sortie 100-240V 50/60Hz 2.5A

Allume et éteint l’alimentation principale.

SORTIE CA Prise d’alimentation pour la prise ENTRÉE CA d’un lecteur média.

RJ-45 La fonction de commande LAN s’utilise pour envoyer le signal de commande à distance depuis le centre de commande.

Entrée audio pour source VGA (casque stéréo 3,5mm).

ENTRÉE VGA (D-Sub) Entrée vidéo VGA.

SORTIE AUDIO Sortie audio pour un appareil AV externe.

USB-B-1 Connecteur tactile pour HDMI1.

USB-B Connecteur tactile pour HDMI2.

USB 3.1 C Prise en charge de l’achage et de la fonction tactile.

USB-B Connecteur tactile vers HDMI3, VGA, DVI-D.

SORTIE IR Entrée/sortie de signal IR pour la fonction loop-through. REMARQUES :

• Le capteur de la télécommande de cet écran arrête de fonctionner si la prise [ENTRÉE IR] est connectée.

• Pour contrôler à distance votre appareil AV via ce téléviseur, référez-vous à la page 26 pour une Connexion IR Pass Through.

MICRO SD Insérez une carte Micro SD.

Pour connecter votre périphérique de stockage USB et port de service (mise à jour du rmware). Remarque: Cela ne sert qu’à la mise à jour du rmware.

SORTIE RS232 Entrée/sortie réseau RS232 pour fonction loop-through.16

65BDL3052E/75BDL3052E/86BDL3052E

3.3. Installation des piles dans la télécommande La télécommande fonctionne avec deux piles AAA 1,5V. Pour installer ou remplacer les piles:

1. Pressez et faites glisser le couvercle pour l’ouvrir.

2. Insérez les piles en respectant les polarités (+) et (–).

3. Refermez le couvercle.

Mise en garde : Une utilisation incorrecte des piles peut causer une fuite ou une explosion. Respectez toujours les instructions ci-dessous:

• Insérez les piles «AAA» en respectant les polarités (+ et -).

• N’utilisez jamais des piles de diérents types.

• N’utilisez pas une pile neuve avec une pile usagée. Dans le cas contraire, cela peut causer une fuite ou réduire la durée de vie des piles.

• Enlevez les piles usagées immédiatement pour éviter une fuite des piles dans le compartiment des piles. Ne touchez pas l’acide des piles, car il peut causer des lésions à votre peau.

• L’élimination d’une batterie par incinération ou dans un four chaud, l’écrasement ou la découpe mécanique d’une batterie, peut entraîner une explosion; le fait de laisser une batterie dans un environnement extrêmement chaud peut entraîner une explosion ou une fuite de liquide ou de gaz inammable; et une batterie soumise à une pression d’air extrêmement faible peut entraîner une explosion ou une fuite de liquide ou de gaz inammable. Remarque: Enlevez les piles du compartiment des piles si vous n’utilisez pas le produit pendant une durée prolongée. 3.4. Utilisation de la télécommande

• Ne faites pas tomber et ne faites pas subir de chocs à la télécommande.

• Ne laissez pas des liquides pénétrer à l’intérieur de la télécommande. Si de l’eau a pénétré dans la télécommande, essuyez immédiatement la télécommande avec un chion sec.

• Ne placez pas la télécommande à proximité de sources de chaleur et de vapeur.

• N’essayez pas de démonter la télécommande, sauf si vous devez placer des piles dans la télécommande. 3.5. Rayon de fonctionnement de la télécommande Dirigez la partie supérieure avant de la télécommande vers le capteur de la télécommande de l'écran lorsque vous appuyez sur les boutons. Utilisez la télécommande à une distance de moins de 4m/16pieds du capteur de télécommande du moniteur et à un angle horizontal et vertical de moins de 20°. Remarque: La télécommande peut ne pas fonctionner correctement si le capteur de la télécommande de l'écran est exposée à la lumière directe du soleil ou une forte illumination, ou si un objet est présent entre la télécommande et le capteur de la télécommande de l'écran. 20° 20°17

3.6.1. Fonctions générales

Éteignez l’alimentation.

Boutons [LECTURE] Contrôlez la lecture des chiers multimédias. (pour entrée multimédia uniquement) Fonction de gel Pause : touche de raccourci pour ger le contenu de toutes les entrées. Lecture : touche de raccourci pour arrêter de ger le contenu de toutes les entrées.

Bouton ACCEUIL [ ] Menu principal : Permet d’accéder au menu OSD Menu principal. Autres : Permet de quitter le menu OSD.

Bouton SOURCE [ ] Menu principal : Permet d’accéder au menu OSD Source vidéo.

Bouton LISTE [ ] Réservé.

Menu principal : Permet d’accéder au menu OSD Image intelligente. Menu principal : Déplacez l’élément sélectionné vers le haut pour eectuer un réglage. Menu de connexion en chaîne IR : Pour augmenter le numéro d’ID du groupe contrôlé.

Menu principal : Permet d’accéder au menu OSD Source audio. Menu principal : Déplacez la barre d’élément sélectionnée vers le bas pour eectuer un réglage. Menu de connexion en chaîne IR : Pour diminuer le numéro d’ID du groupe contrôlé.

Menu principal : Accéder au niveau de menu précédent. Menu Source : Quitter le menu source. Menu Volume : Diminuer le volume.

Menu principal : Accéder au niveau suivant du menu ou dénir l’option sélectionnée. Menu Source : Accéder à la source sélectionnée. Menu Volume : Augmenter le volume.

Bouton [ ] Menu principal : Accéder au menu OSD de la connexion en guirlande IR en mode Primaire/Secondaire. Menu principal : Pour conrmer une entrée ou une sélection.

Bouton RETOUR [ ] Pour retourner à la page précédente ou quitter la fonction précédente.

Bouton MUET [ ] Permet de couper ou d’activer le son.

Boutons COULEUR [ ] [ ] [ ] [ ] Choisir une tâche ou une option. (uniquement pour Entrée multimédia)

Raccourci pour la fonction de sélection de fenêtre.

Bouton [Numéro / DÉFINIR ID / ENTRÉE] Pour saisir du texte pour les réglages de réseau. Appuyez pour dénir l’ID de l’écran. Voir 3.6.2. ID télécommande pour plus de détails.

Bouton FORMAT [ ] Sélectionner le mode de zoom sur l’image parmi Plein, 4:3, 1:1, 16:9, 21:9 ou Personnalisé.

[ ] Bouton POINTEUR Fonction de la souris pour Android

Bouton RÉGLAGE [ ] Permet d’accéder au menu OSD Réglage auto (uniquement pour VGA).

3.6.2. ID télécommande

Pour dénir le numéro d’ID de la télécommande en cas d’utilisation de plusieurs écrans. Appuyez sur le bouton [ID] et la LED rouge clignote deux fois.

1. Appuyez sur le bouton [ID SET] pendant plus d’une

seconde pour entrer en mode ID. La DEL rouge s’allume. Appuyez de nouveau sur le bouton [ID SET] pour quitter le mode ID. La DEL rouge s’éteint. Appuyez sur les chires [0] ~ [9] pour sélectionner l’écran à contrôler. Par exemple : Appuyez sur [0] et [1] pour l’écran n°1, et sur [1] et [1] pour l’écran n°11. Les nombres disponibles vont de [01] à [255].

2. N’actionner aucun bouton dans les 10secondes fait

3. Si vous appuyez sur un bouton erroné, attendez pendant

1seconde que la LED rouge s’éteigne et se rallume, puis appuyez sur les chires corrects.

4. Appuyez sur le bouton [ENTRÉE] pour conrmer votre

sélection. La DEL rouge clignote deux fois puis s’éteint. REMARQUE :

• Appuyez sur le bouton [NORMAL]. La LED verte clignote deux fois, ce qui indique que l’écran est en fonctionnement normal.

• Il est nécessaire de congurer le numéro d’ID pour chaque écran avant de choisir son numéro d’ID.20 65BDL3052E/75BDL3052E/86BDL3052ETrouvez le chier multimédia dans le gestionnaire de chiers et sélectionnez-le pour le lire.2) Lecteur média -> Composer -> Modier ou ajouter nouvelle liste de lecture -> Choisir des chiers multimédias -> Appuyez sur le bouton pour lire le chier multimédia directement.3) Lecteur média -> Lire -> Choisir une liste de lecture non vide -> Appuyez sur pour lire tous les chiers multimédia depuis la liste de lecture.4) Réglez la liste de lecture multimédia sur Source démar. ou Calendrier dans le menu OSD.2. Lors de la lecture d’un chier vidéo ou musical, vous pouvez appuyer sur le bouton pour arrêter la lecture. Si vous appuyez à nouveau sur , la lecture reprend depuis le début du chier. 3. Lors de la lecture d’un chier vidéo ou musical, vous pouvez appuyer sur le bouton pour interrompre la lecture. 4. Tous les chiers multimédia doivent être situés dans le dossier «philips», sous le répertoire racine du stockage spécié (interne/USB/carte SD). Tous les sous-dossiers (vidéo/photo/musique) sont nommés par type et ne doivent pas être modiés.vidéos : {répertoire racine de stockage}/philips/video/photos: {répertoire racine de stockage}/philips/photo/musique : {répertoire racine de stockage}/philips/music/Notez que les répertoires racine des trois stockages sont Internal storage (Stockage interne) : /sdcardStockage USB : /mnt/usb_storageCarte SD : /mnt/external_sd

Bouton ACCEUIL [ ] Ouvre le menu OSD. Le bouton n’est contrôlé que par le mode scalaire.

Bouton SOURCE [ ] Pour sélectionner une source d’entrée. Le bouton n’est contrôlé que par le mode scalaire.

Bouton LISTE [ ] 1. Dans le contenu de la page Web, déplacez la sélection vers le haut jusqu’aux éléments sélectionnables suivants.2. Déplacez la sélection vers le haut vers le contrôle ou widget suivant, comme les boutons.

Bouton INFO [ ] 1. Pour acher les informations sur le signal d’entrée en cours. Cela s’ache en mode scalaire.2. Lecteur média -> Composer -> Modier ou ajouter une nouvelle liste de lecture -> Choisir des chiers multimédia -> Appuyez sur pour acher les informations du chier multimédia sélectionné.

3.6.3. Boutons de la télécommande sur source

Pour allumer le moniteur ou le mettre en mode veille. Le bouton n’est contrôlé que par le mode scalaire.

Boutons [LECTURE] 1. Pour contrôler la lecture des chiers multimédia (vidéo/audio/image). Il existe 4façons de lire les chiers multimédia.1) Gestionnaire de chiers21

1. Pour naviguer dans les menus et sélectionner un

2. Dans le contenu de la page Web, ces boutons servent à

contrôler la barre de délement de l’écran. Appuyez sur ou pour déplacer la barre de délement verticale vers le haut ou le bas. Appuyez sur ou pour déplacer la barre de délement horizontale vers la gauche ou la droite.

Bouton [ ] Pour conrmer une entrée ou une sélection.

Bouton RETOUR [ ] Pour retourner à la page précédente ou quitter la fonction précédente.

Bouton MUET [ ] Permet de couper ou d’activer le son. Le bouton n’est contrôlé que par le mode scalaire.

Bouton [Numéro / DÉFINIR ID / ENTRÉE] DÉFINIR ID et ENTRÉE sont réservés sur une source Android. Ces boutons ne sont contrôlés que par le mode scalaire.

Bouton FORMAT [ ] Pour changer le format d’image. Le bouton n’est contrôlé que par le mode scalaire.

Bouton OPTIONS [ ] Ouvrez la boîte à outils depuis le lecteur média.

1. Lecteur média -> Composer -> Modier ou ajouter une

nouvelle liste de lecture -> Appuyez sur pour ouvrir une boîte à outils. La boîte à outils glisse depuis le côté gauche de l’écran.

[ ] Bouton POINTEUR Fonction de la souris pour Android.

1. Dans le contenu de la page Web, déplacez la sélection

vers le bas jusqu’aux éléments sélectionnables suivants.

2. Déplacez la sélection vers le bas vers le contrôle ou

widget suivant, comme les boutons.

Bouton VOLUME [ ] [ ] Pour régler le niveau du volume. Les boutons ne sont contrôlés que par le mode scalaire.22

• Utilisez le couvercle USB et les vis pour couvrir la clé USB et la carte micro SD

Installez la clé USB et la carte micro SD.

Utilisez les vis des accessoires pour fixer le couvercle USB. Taille maximale appropriée pour la clé USB : 20 (l) x 10 (H) x 60 (L) mm

3.8. Couvercle du commutateur CA

• Utilisez le couvercle du commutateur CA pour cacher le commutateur CA.

1. Installez le couvercle du commutateur CA.

2. Fixez le couvercle du commutateur CA avec la vis fournie avec les accessoires. (M3x1).

65BDL3052E/75BDL3052E/86BDL3052E

4. Connexion à un équipement externe

4.1. Connexion de l’équipement externe (lecteur multimédia)

4.1.1. En utilisant l’entrée vidéo HDMI

Lecteur multimédia 4.2. Connexion à un PC

4.2.1. En utilisant l’entrée DVI

[ENTRÉE DVI]Sortie DVI [ENTRÉE LIGNE PC]Sortie audioAUDIO INDVI IN

4.2.2. En utilisant l’entrée HDMI

4.2.3. Utilisation de VGA

[ENTRÉE VGA]Sortie VGA D-Sub 15 broches[ENTRÉE LIGNE PC]Sortie audioAUDIO INVGA IN 4.3. Connexion de l’équipement audio

4.3.1. Connexion à un appareil audio externe

Amplicateur stéréo [SORTIE AUDIO] Entrée audio AUDIO OUT 4.4. Connexion à plusieurs moniteurs avec configuration en chaîne Daisy Vous pouvez interconnecter plusieurs écrans pour créer une conguration en guirlande pour les applications telles qu’un panneau d’achage de menu.

4.4.1. Connexion du contrôle du téléviseur

Branchez le connecteur [SORTIE RS232] du MONITEUR 1 sur le connecteur [ENTRÉE RS232] du MONITEUR 2.

Récepteur IR externe

MONITEUR 1 MONITEUR 2 REMARQUE :

1. Le capteur de la télécommande de cet écran arrête de fonctionner en cas de connexion de [ENTRÉE IR].

2. La connexion en boucle IR peut prendre en charge jusqu’à 9 écrans.

3. La connexion IR en guirlande via RS232 peut prendre en charge jusqu’à 9 écrans.

4.6. Connexion IR Pass-through (Lecteur multimédia) Télécommande Lecteur multimédia [SORTIE IR]

4.7. Utilisation de l’écran tactile Ce moniteur possède un écran tactile et supporte les fonctionnalités Windows Touch avec un fonctionnement à un ou plusieurs appuis. Vous pouvez appuyer sur le texte ou les images sur l’écran, en pressant gentiment dessus avec les doigts, et le système va réagir. Cette section explique l’utilisation tactile sur l’écran. Pour plus de détails sur l’utilisation de l’écran tactile, veuillez vous référer aux instructions du système d’exploitation Windows. Appui une fois Touchez la cible sur l’écran avec un doigt pour un appui rapide, puis relâchez. Veuillez noter qu’un écran tactile répond à une légère pression du bout du doigt lorsque vous appuyez sur l’écran tactile. Appui double Touchez la cible sur l’écran avec un doigt rapidement deux fois de suite, puis relâchez. Déplacer Touchez la cible sur l’écran avec un doigt et déplacez sur l’écran comme désiré sans arrêter de toucher l’écran, puis relâchez. Tourner Touchez la cible sur l’écran avec un doigt et brossez la surface rapidement. Zoom avant Touchez la cible sur l’écran avec deux doigts ensemble et écartez-les pour eectuer un zoom avant (agrandir) sur l’image de l’écran. Zoom arrière Touchez la cible sur l’écran avec deux doigts séparés et raprochez-les pour eectuer un zoom arrière (réduire) sur l’image de l’écran. Toucher et maintenir Touchez et maintenez la cible sur l’écran avec un doigt pendant un certain temps pour acher un menu contextuel ou la page d’options pour un élément. Éviter

• Évitez de toucher l’écran avec un objet pointu. Utilisez uniquement le bout de vos doigts pour eectuer une opération tactile.

• N’exposez pas l’écran à une lumière intense, à un projecteur ou à une lumière à diusion large.

• N’installez pas le produit dans un emplacement proche des fenêtres ou des portes vitrées car la lumière du soleil directe peut aecter les performances de l’écran tactile.

• Pour éviter les interférences des écrans les uns avec les autres, ne placez pas 2écrans tactiles côte à côte comme indiqué ci-dessous. Fig. Interférences des écrans tactiles28

65BDL3052E/75BDL3052E/86BDL3052E

La fonction multi-Touch (touche multiple) n’est pas prise en charge par Mac OS. Le système d’exploitation pris en charge est listé ci-dessous. Élément Description Systèmes d'exploitation pris en charge par Plug & Play Windows 7, 8/8.1, 10 Modes de fonctionnement pris en charge par le système d'exploitation Système d'exploitation Tactile mono-point Multi-tactile Windows 7, 8/8.1, 10 O O* Mac OSX avant (y compris) 10.15 O X Mac OSX après (y compris) 10.10 O X Chrome 38+ O O** Android 4.0, Noyau postérieur à (y compris) 3.6 O O*** Linux O**** O*****

• Prise en charge de multi-touch. ** Noyau 3.15 supérieur. *** Tactile 10points pris en charge. **** CentOS, Debian, Fedora, Gentoo, Mandrake (Mandriva), Meego, Red Hat, Slackware, SuSE(OpenSuSE), Ubuntu(Xubuntu), Yellow Dog, etc. ***** Noyau 3.15 supérieur.

1. Nous vous conseillons vivement d’utiliser le dernier Service Pack avec tous les systèmes d’exploitation Windows 7.

2. L’entrée numériseur à Windows fait référence au numériseur tactile, au lieu du stylet tactile des PC tablettes.

3. Régler comme défaut par Microsoft.29

Remarque: Les boutons de contrôle décrits dans cette section sont principalement ceux de la télécommande, sauf si spécié. 5.1. Regarder la source vidéo connectée

1. Appuyez sur le bouton

2. Appuyez sur les boutons [ ]

ou [ ] pour choisir un appareil, puis appuyez sur le bouton [ ]. 5.2. Changer le format d’image Vous pouvez changer le format de l’image selon la source vidéo. Chaque source vidéo a certains formats d’image disponibles. Les formats d’image disponibles dépendent de la source vidéo :

1. Appuyez sur le bouton [ ] FORMAT pour sélectionner

• Mode vidéo : {Plein} / {4:3} / {Réel} / {21:9}/ {Personnalisé}. 5.3. Launcher Launcher :

• Vous pouvez appuyer sur «Source» puis sélectionner «Accueil» pour le démarrer.

• Plusieurs éléments de raccourci d'Accueil peuvent être ajoutés au Lanceur. Le Launcher comprend les applications suivantes: «Whiteboard» (Tableau blanc), «Present» (Présenter) et «Apps» (Applis). Whiteboard (Tableau blanc) : allez sur la page du tableau blanc. Present (Présenter): aller à la page d'interaction. Apps (Applis): achez toutes les applis. Ajouter plusieurs raccourcis de page d'accueil à la page d'accueil: Paramètres -> Achage -> Paramètres généraux -> Raccourci d'Accueil.

2) Page Tableau blanc :

5.4. Media Player (Lecteur média)

5.4.1. Interaction du menu OSD avec le lecteur

Si vous sélectionnez Lecteur média en tant que source, le système accède automatiquement au lecteur média une fois le processus de démarrage terminé. - Liste lec. :

0 : accès à la page principale du lecteur média.

1 - 7: accès au lecteur média et lecture du Fichier1

au Fichier7 de la liste de lecture automatiquement.

Ache la date et l'heure. - 1 - 7 :

Congurer jusqu'à 7 planications. - Marche / Arrêt :

Dénit l'heure de début et l'heure de n. - Entrée :

Sélectionnez Lecteur média en tant que source, PD lancera automatiquement le lecteur média à l'heure de n. - LUN, MAR, MER, JEU, VEN, SAM, DIM, Chaque sem.:

Dénir le cycle de vie. - Liste de lecture:

0 : accès à la page principale du lecteur média.

1 - 7: accès au lecteur média et lecture du Fichier1

au Fichier7 de la liste de lecture automatiquement. - Eacer tout

5.4.2. Introduction du lecteur média :

1. Page principale de l’application lecteur multimédia,

cette appli comporte trois éléments : « Play » (Lecture), «Compose» (Composer) et « Settings » (Réglages). Play (Lecture): sélectionnez une liste de lecture à lire. Compose (Composer): modiez la liste de lecture. Settings (Réglages): réglage des propriétés de lecture.

2. Sélectionnez «Play» (Lecture) dans la page principale,

vous devez d'abord choisir une liste de lecture à lire entre FICHIER 1 et FICHIER 7. L'icône de crayon signie que la liste de lecture n'est pas vide.

3. Sélectionnez «Compose» (Composer) dans la page

principale, vous devez d'abord choisir une liste de lecture à éditer entre FICHIER 1 et FICHIER 7. L'icône de crayon signie que la liste de lecture n'est pas vide.

4. Si une liste de lecture vide est choisie, l'application vous

guide dans la sélection de la source multimédia. Tous les chiers multimédia doivent être placés dans / philips/ du répertoire racine. Par exemple : - vidéos dans /philips/video/31

65BDL3052E/75BDL3052E/86BDL3052E

- photos dans /philips/photo/ - musique dans /philips/music/

5. Si vous sélectionnez le stockage « USB », l’application vous

guide à travers la sélection du périphérique USB.

6. Pour éditer ou supprimer une liste de lecture non vide,

sélectionnez la liste de lecture souhaitée présentant une icône crayon sur le côté droit du chier.

7. Une fois que vous commencez à éditer une liste de

lecture, un menu s'ache comme ci-dessous : Source - chiers dans le stockage. Playlist (Liste de lecture) - chiers dans la liste de lecture. Option - lancer la barre coulissante. Play (Lecture) - lire un chier multimédia. Info (Informations) - acher les infos du chier multimédia. Touch le (Toucher un chier) – sélectionner / désélectionner un chier. Remarque:Lorsque vous faites un appui long sur un des répertoires dans Source, le chemin complet s’ache. 7,1 Dans la barre coulissante, les fonctions suivantes sont disponibles:

Select all (Tout sélectionner): sélectionne tous les chiers du stockage.

Delete all (Tout supprimer) : supprime tous les chiers de la liste de lecture.

Add/Remove (Ajouter/Supprimer): met à jour la liste de lecture depuis la source.

Sort (Trier) : trie la liste de lecture.

Save/abort (Enregistrer/abandonner): enregistre la liste de lecture ou abandonne les modications.

Back (Retour): revient en arrière.

8. Si «Sort» (Trier) est sélectionné, vous pouvez

personnaliser l'ordre des chiers individuellement. Remarque: Lorsque vous quittez cette page, toutes les données sont enregistrées automatiquement.32

65BDL3052E/75BDL3052E/86BDL3052E

9. Après avoir sélectionné le chier souhaité, appuyez

sur la touche «Info» (Informations) pour obtenir les informations détaillées.

10. Après avoir sélectionné le chier souhaité, appuyez sur

la touche «Play» (Lecture) pour lire immédiatement le chier multimédia.

11. Si vous avez créé une liste de lecture avec tous les chiers

images, il vous sera demandé d'ajouter une musique de fond au diaporama avant l'enregistrement.

12. Sélectionnez «Settings» (Réglages) sur la page principale,

cinqoptions sont disponibles: «Repeat Mode» (Mode de répétition), «Slideshow Eect» (Eet du diaporama), «Eect Duration» (Durée de l'eet), «Software Decode» (Décodage logiciel) et «Autoplay» (Lecture automatique). Repeat Mode (Mode de répétition) : sélectionnez pour répéter une fois ou répéter tout. SlideshowEect(Eetdudiaporama): eet de diaporama photo (de droite à gauche, coin plié ou aucun). EectDuration(Duréedel'eet): durée de l'eet photo (5 secondes, 10 secondes, 15 secondes ou 20 secondes). Software Decode (Décodage logiciel) : aucun écran noir entre les vidéos lues (activer, désactiver). Autoplay (Lecture automatique) : Branchez l’USB et la lecture automatique des chiers du chemin racine USB démarre. (activer et désactiver la lecture automatique, photo uniquement, vidéo uniquement, photo et vidéo, aide).33

65BDL3052E/75BDL3052E/86BDL3052E

13. Fichier texte d'importation du lecteur média

Étape 1. Créez un chier texte pour lecteur média. - Nom de chier: mpplaylistX.txt, avec «X» désignant le numéro de la liste de lecture (1, 2, 3, 4, 5, 6, 7). Ex. mpplaylist1.txt, mpplaylist2.txt - Contenu: Remarque: Si la liste de lecture contient des chiers vidéo et musique, l'écran devient noir lors de la lecture d'un chier de musique. Étape 2. Copiez «mpplaylistX.txt» dans le dossier «philips» du stockage interne. Vous pouvez utiliser FTP pour le faire. - Chemin du chier: /storage/emulated/legacy/ philips (pour DL, PL) Ex. /storage/emulated/legacy/philips/mpplaylist1. txt Étape 3. Préparez des chiers multimédia dans les dossiers «photo», «vidéo» et «musique» sous le dossier «philips», stockage interne uniquement. - Ex. /storage/emulated/legacy/philips/photo/xxx. jpg /storage/emulated/legacy/philips/video/yyy.mp4 /storage/emulated/legacy/philips/photo/zzz.mp3 Étape 4. Lancez l'application lecteur média, le chier texte pour lecteur média est importé automatiquement. Remarque: Une fois le chier de liste de lecture (texte) importé, si l’utilisateur modie la liste de lecture avec la télécommande, cette modication n’est pas inscrite dans le chier texte de la liste de lecture. 5.5. CMND & Play (CMND et Lecture)

Congurer l'adresse du serveur CMND & Play

Congurer le code PIN CMND & Play (4) Version Il y a deux options, Ver.2 et Ver.3 Ver. 2 utiliser l’accord 2.0/2.2 Ver. 3 utiliser l’accord 3.0/3.1 (5) Content (Contenu) Il existe 3options disponibles: stockage interne, carte SD et stockage USB. Si Ver.2 est sélectionné, le code PIN/Compte/Serveur apparaît en gris et ne peut pas être déni.34

65BDL3052E/75BDL3052E/86BDL3052E

5.6. Side Bar (Barre latérale)

Masquer Masquer la barre latérale.

Accueil Ouvrir l’Accueil

Menu OSD Ouvrir le menu OSD.

Mon Favori Ouvrir mon favori, ajouter ou supprimer les APK fréquemment utilisés.

Outil (6-1) Bloquer/Débloquer: Bloquer/débloquer uniquement l’écran de signal non-Android, le signal audio est toujours actif. (6-2) Verrouillage tactile: Verrouillez la fonction tactile, vous devez saisir un mot de passe pour le déverrouiller une fois le verrouillage tactile activé. Le mot de passe par défaut est 123. Vous pouvez également dénir le nouveau mot de passe dans Paramètres -> Achage de l’achage -> Outils système -> Appuyez sur Verrouiller le mot de passe.

Informations rapides Cela ache les informations sur l’heure, le réseau et le moniteur.

Historique Achez l’appli historique.

Retour Pour retourner à la page précédente ou quitter la fonction précédente.35

65BDL3052E/75BDL3052E/86BDL3052E

6. Réglage de l’interface utilisateur

6.1. Settings (Réglages) Le menu de réglage comprend les éléments suivants : (1). Network & Internet (Réseau et Internet) (2). Signage Display (Achage de signalisation) (3). Apps (Applications) (4). Display (Écran) (5). Security (Sécurité) (6). System (Système)

6.1.1. Network & Internet (Réseau et Internet)

Réglages -> Réseau et Internet -> Wi-Fi Remarque importante : Cette option n'est disponible que lorsque le dongle Wi pris en charge est branché. Le point d'accès Wi du dongle n'est cependant pas pris en charge. Redémarrez l'appareil chaque fois que vous branchez ou retirez le dongle USB Wi. Activer le Wi Activer / désactiver la connexion Wi via le commutateur principal dans Réglages -> Réseau et Internet -> Wi-Fi -> bouton bascule Marche / Arrêt. Wi Arrêt Wi Marche Dans la liste des réseaux disponibles, sélectionnez un PA (point d'accès) sur un réseau sans l existant. Entrez les réglages requis. En bas de la liste, sélectionnez « Add network » (Ajouter un réseau) pour ajouter un réseau ne faisant pas partie de votre liste. Si nécesasire, entrez le nom du réseau (SSID) et les détails de sécurité. Remarque: Lorsque le Wi-Fi est activé, l’Ethernet est automatiquement désactivé.36

65BDL3052E/75BDL3052E/86BDL3052E

Préférence Wi Réglages -> Réseau et Internet -> Wi-Fi -> Préférences Wi Utilisation de WPS Le réseau WPS peut être activé à l'aide de 2 options : PBC (Push Button Conguration ou Conguration par bouton poussoir), dans lequel l'utilisateur n'a qu'à appuyer sur un bouton pour se connecter. PIN (Personal Identication Number ou Numéro d’indentication personnel), dans lequel un PIN est saisir sur l'appareil WPS client pour se connecter. Lorsque vous utilisez la méthode PBC, sélectionnez « WPS Push Button » (Bouton poussoir WPS) pour vous connecter. Lorsque vous utilisez la méthode par PIN, sélectionnez « WPS Pin Entry » (Saisie PIN WPS) et entrez le code PIN pour vous connecter. InformationsréseauWi Adresse MAC : ache l’adresse MAC Wi-Fi. Adresse IP : ache l'adresse IP lorsque l'appareil rejoint un réseau.

Réglages -> Réseau et Internet -> Ethernet Activer Ethernet Activez / désactivez la connexion Ethernet avec Réglages -> Réseau et Internet -> Bouton bascule Ethernet. Par défaut, le système utilise DHCP pour rejoindre le réseau. Informations de connexion (Lorsque les options sont grisées, elles ne sont pas modiables). (1). IP Address (Adresse IP) (2). Gateway (Passerelle) (3). Netmask (Masque réseau) (4). DNS 1/2 Adresse IP Remarque: La connexion Wi est automatiquement désactivée lorsque la connexion Ethernet est activée. Ethernet Static IP (IP xe Ethernet) L'utilisateur peut dénir manuellement l'adresse IP Ethernet, le masque de réseau, l'adresse DNS et l'adresse IP de la passerelle lorsqu'il bascule sur « Static IP » (IP xe). Basculez ensuite à nouveau sur le bouton Ethernet. Remarque:

1. Veuillez saisir l'adresse IPv4 dans tous les champs;

en notation décimale, composée de quatre nombres décimaux, chacun dans la plage de 0 à 255, séparés par un point.

2. L'utilisateur doit saisir tous les champs pour la connexion

IP xe avant de réactiver Ethernet.37

65BDL3052E/75BDL3052E/86BDL3052E

6.1.2. Signage Display (Affichage de

signalisation) Réglages -> Achage, pour congurer la plupart des fonctions d'achage. Voir ci-dessous pour les informations plus détaillées sur les paramètres d'achage de signalisation.

6.1.2.1. General Settings (Paramètres généraux)

Paramètres -> Achage -> Paramètres généraux Congurer le Nom de l'achage, Logo de l'utilisateur, capture d'écran, barre de navigation et raccourci d'Accueil. Signage Display Name (Nom de l'achage de signalisation) Réglages > Achage > Réglages généraux > Nom de l'achage de signalisation Congurer le nom de l’achage de signalisation, le nom par défaut est l’adresse MAC Ethernet avec le préxe «PD_». Par exemple, «PD_000b12223398». La longueur maximum du nom est de 36 caractères au format UTF8. Cliquer pour le renommer. Boot Logo (Logo au démarrage) Réglages -> Achage -> Réglages généraux -> Logo de démarrage L'utilisateur peut congurer le logo de démarrage de l'appareil (animation de démarrage) lorsque le menu OSD -> Conguration 2 -> Logo est réglé sur le mode « Utilisateur ».

MarcheAction34.38°C 93.88°FActionActionImageÉcranAudioConguration 1Conguration 2Option avancéeParamètres AndroidExtinction de l’OSDOSD position H.OSD position V.Informations OSD Logo Ident. du moniteurStatut de chaleurInfos moniteurVersion HDMIRéinitial cong Logo Arrêt Marche Utilisateur Si « Logo » n'est pas réglé sur le mode « User » (Utilisateur), l'utilisateur ne peut pas sélectionner d'animation de démarrage personnalisée. Lorsqu'il est réglé sur le mode « User » (Utilisateur), l'option «Choose Boot Animation» (Choisir l'animation de démarrage) devient disponible. Lorsque Logo est réglé sur le mode « Utilisateur », le logo Philips par défaut est remplacé par le chier d'animation de démarrage sélectionné par l'utilisateur. Cliquez sur «Choose Boot Animation» (Choisir l’animation de démarrage) pour ouvrir menu an que l’utilisateur sélectionne le chier d'animation de démarrage. Le contenu enregistré sur une carte SD ou une carte mémoire USB est numérisé automatiquement. Le nom du chier d'animation de démarrage doit être «bootanimation.zip», à l’exclusion de tout autre format. Tous les chiers d'animation de démarrage disponibles se trouvent dans le dossier suivant :

1. Fichier sous /data/local/bootanimation/ :

Le chier d'animation de démarrage copié à partir d'une carte USB ou SD.

2. Fichier sous {SD_STORAGE_ VOLUME_NAME}/:

Le chier d'animation de démarrage enregistré sur la carte SD.

3. Fichier sous {USB_STORAGE_VOLUME_NAME}/:

Le chier d'animation de démarrage enregistré sur le stockage USB. Options du dialogue :

Eacer «bootanimation.zip sous /data/local/ bootanimation/». L'animation de démarrage personnalisée ne sera pas utilisée lors du démarrage du système.

Annuler et fermer la boîte de dialogue.

3. SAVE (ENREGISTRER)

Copier le chier sélectionné dans /data/local/ bootanimation/. Après cela, l'utilisateur peut retirer son stockage externe (USB et SD). Le système utilise le chier d'animation de démarrage sous /data/local/ bootanimation.38

65BDL3052E/75BDL3052E/86BDL3052E

Si le système ne trouve aucun chier bootanimation.zip sous le stockage externe (USB, SD) et /data, la liste de chiers est vide. Les boutons « SAVE » (ENREGISTRER) et «FORGET» (OUBLIER) sont grisés, l'utilisateur doit vérier le contenu enregistré sur la mémoire USB ou la carte SD. Cliquez sur le bouton « ANNULER » pour fermer la boîte de dialogue et rebranchez la mémoire USB ou la carte SD. Si le dossier /data/local/bootanimation/ est vide, cela signie que bootanimation.zip n’a pas été enregistré par l'utilisateur auparavant. Le logo Philips par défaut apparaît au démarrage du système. Lorsque « bootanimation.zip » se trouve sous le stockage externe, une boîte de dialogue de liste des chiers apparaît. Si le chier « bootanimation.zip » se trouve dans le dossier « /data/local/bootanimation/ », la boîte de dialogue contextuelle ache ce chier comme première option. Cela signie simplement que l'utilisateur a déjà copié (enregistré) le chier « bootanimation.zip » et que le système va démarrer avec une animation de démarrage à partir de /data/local/bootanimation/bootanimation.zip. Le chier d'animation de démarrage peut être remplacé à l'aide du bouton « ENREGISTRER ». Screenshot (Capture d'écran) Réglages -> Achage -> Réglages généraux -> Capture d'écran Pour eectuer des captures d'écran du contenu importé, cliquez sur « Enable » (Activé) an d’activer la fonction de capture d'écran automatique. Si les options de capture d'écran s’achent en gris, cela signie que la fonction de capture d'écran n'est pas encore activée. Après avoir activé cette fonction, vous pouvez dénir l'intervalle de temps entre chaque capture d'écran, ainsi que le dossier de destination où la capture d'écran est enregistrée. L’option «Save to» (Enregistrer vers) vous notie que les images de la capture d’écran sont enregistrées sur le stockage interne et cela ne peut pas être changé manuellement. REMARQUE :

1. Les images de capture d'écran sont supprimées

automatiquement dans les conditions suivantes : (1). Lorsque le temps de début de la fonction de capture d'écran est déni sur 0 seconde. (2). Démarrage de la capture d'écran à 40 secondes de minute. (3). Si vous décidez de purger les photos de capture d'écran chaque semaine, les données de suppression des photos sont modiées au jour où vous appliquez le réglage de la fonction de capture d'écran. Par exemple, si vous dénissez le jour de purge sur le Lundi de chaque semaine, puis changez les autres les réglages de la fonction de capture d'écran le Vendredi, le jour de purge est changé en vendredi (le jour de l'heure actuelle du système).

2. Fonctionnalité veille (interruption système) et capture

d'écran : La fonction de capture d'écran est suspendue lorsque le système passe en mode veille. La fonction d'envoi de la capture d'écran est par conséquent suspendue. Les fonctionnalités liées aux captures d'écran sont redémarrées lorsque le système entre en mode actif. (1). Interval (Intervalle) Pour régler la durée de l’intervalle entre chaque capture d’écran. Les options disponibles sont de 30 et 60 minutes. (2). Start Time (Temps de début) Réglez l'heure de début d'une journée pour démarrer la fonction de capture d'écran. Assurez-vous de cliquer sur le bouton « Save » (Enregistrer) avant de quitter la boîte de dialogue, sinon vos réglages ne sont pas enregistrés. L'heure de début doit être dénie à une heure précédant l'heure de n. Un message surgit pour vous informer s'il s'agit d'une valeur non valide. (3). End Time (Temps de n) Réglez l'heure de n d'une journée pour arrêter la fonction de capture d'écran. Assurez-vous de cliquer sur le bouton « Save »39

65BDL3052E/75BDL3052E/86BDL3052E

(Enregistrer) avant de quitter la boîte de dialogue, sinon vos réglages ne sont pas enregistrés. L'heure de début doit être dénie à une heure précédant l'heure de n. Un message surgit pour vous informer s'il s'agit d'une valeur non valide. (4). Repeat (Répéter) Réglez le mode de répétition pour la capture d'écran automatique. (5). Save to (Enregistrer vers) Les images d'écrans sont enregistrées dans le dossier nommé « philips/screenshot » du stockage interne. (6). Purge Screenshots (Purger les captures d'écran) Réglez l'intervalle de temps pour supprimer les images de capture d'écran. Les options disponibles sont «Chaque jour» et «Chaque sem.». (7). Send screenshots via email (Envoyer les captures d'écran par e-mail) Vous pouvez envoyer chaque image de capture d'écran sous forme de pièce jointe à un e-mail. L’utilisateur doit d’abord congurer les informations d’e-mail dans «Réglages -> Achage -> Réglages serveur -> Notication e-mail» (se reporter à la section Email Notication (Notication e-mail)). Navigation bar (Barre de navigation) Barre latérale de support de dénition de la source Source Android: 65”/75”/86” Ache la barre latérale, sauf Kiosk source, et suit le réglage de la barre de navigation Source externe : 65”/75”/86” N’ache pas la barre latérale et suit le réglage de la barre de navigation Dénition de l'option

1. Toujours active: la barre latérale restera des deux côtés de

l'écran sauf la source externe

2. Toujours arrêté: la barre latérale n'apparaît pas à l'écran

3. Masquer automatiquement: la barre latérale disparaîtra

dans 10 secondes Achage après avoir disparition A. Geste de balayage de la gauche ou de la droite vers le centre, la barre latérale s'ache à l'écran et disparaît à nouveau après 10 secondes B. Si la source prend en charge la barre latérale, la barre latérale s’ache à l'écran lors du changement de source, et disparaît à nouveau après 10 secondes Dénition des èches des deux côtés de l'écran a. Cliquer sur les èches des deux côtés permet d'ouvrir le menu de la barre latérale. Cliquez sur la èche en haut ou attendez 15 secondes, le menu de la barre latérale disparaîtra b. Une pression longue sur les èches des deux côtés permet de déplacer la position de la barre latérale Home shortcut (Raccourci d'Accueil) Ajouter le raccourci APP/ Source au lanceur de l’Accueil.

6.1.2.2. Server Settings (Paramètres du serveur)

Réglages -> Achage -> Réglages Serveur Email Notication (Notication e-mail) Réglages -> Achage -> Réglages Serveur -> Notication e-mail Cocher la case pour activer / désactiver la fonctionnalité de notication par e-mail. Congurer SMTP et gérer les e-mails après avoir activé la fonctionnalité de notication e-mail. SMTP Congurer l'adresse e-mail de l'expéditeur et les informations de serveur SMTP. Il y a deux types de serveur SMTP à congurer pour l'utilisateur : «Gmail» et «Other» (Autre). En utilisant l’option «Other» (Autre), l'utilisateur peut congurer manuellement le serveur STMP, le type de sécurité et le port du serveur. Remarque:

1. Le mot de passe doit être au format UTF8 avec 6 à 20

2. L’utilisateur ne peut pas dénir le port 5000 (port SICP

par défaut) ni le port 2121 (port par défaut du serveur FTP). Conguration du port réseau SICP «Réglages -> Achage -> Application réseau -> Port réseau SICP». Réglages du port réseau FTP dans «Réglages -> Achage -> réglages serveur -> FTP -> Port». Gmail : (Le serveur SMTP, le type de sécurité et le port sont grisés) Other (Autre): Gmail Security Settings (Réglages de sécurité Gmail) Si un problème survient lors de l'envoi de l'e-mail via Gmail, veuillez consulter le site Web de Google «https://www. google.com/settings/security/lesssecureapps» an de vérier les réglages de sécurité de votre compte Google. Activez ensuite «Access for less secure apps» (Accès pour les applications moins sécurisées). Manager Email (Gestion d'e-mails) Spéciez l'adresse de destination pour recevoir l'e-mail. Test Pour vous assurer que vos paramètres d’e-mails sont corrects, sélectionnez « Envoyer un e-mail de test » pour envoyer un e-mail de test. FTP Réglages -> Achage -> Réglages Serveur -> FTP Cocher la case pour activer / désactiver la fonctionnalité de serveur FTP. Après activation de cette fonction, l'utilisateur peut congurer le compte, le mot de passe et le numéro de port. (1). Account (Compte) : Le nom d'utilisateur pour se connecter au serveur FTP. La longueur du nom du compte doit être comprise entre 4 et 20 caractères, seuls [az], [AZ] et [0-9] sont autorisés. (2). Password (Mot de passe) : Le mot de passe pour se connecter au serveur FTP. La longueur du mot de passe doit être comprise entre 6 et 20 caractères, seuls [az], [AZ] et [0-9] sont autorisés. Le mot de passe est couvert par des astérisques après réglage. (3). Storage path (Chemin de stockage) : Le serveur FTP a accès uniquement à la mémoire de stockage interne. Le chemin de stockage ne peut pas être modié. (4). Port : Le numéro de port du serveur FTP. Le numéros de port disponible va de 1025 à 65535, la valeur par défaut est 2121. Les numéros de port suivants ne peuvent pas être utilisés : 8000 / 9988 / 15220 / 28123 / 28124 et port réseau SICP (5000 par défaut). Enn, redémarrez manuellement le système pour appliquer les paramètres FTP. Remote Control (Télécommande) Réglages -> Achage -> Réglages Serveur -> Télécommande Cochez la case «Enabled» (Activé) pour activer ou désactiver le service client de télécommande. Le paramètre par défaut est «Enabled» (Activé). Pour utiliser la fonction de télécommande, l'appareil doit être lié au serveur de télécommande. Dans le champ de saisie de « Server » (Serveur), saisissez l'adresse URL avec le préxe « https:// ». Si l'appareil n'est pas lié au serveur de télécommande, veuillez saisir le code PIN fourni par le serveur. Bind status (État de liaison) : (1). Si l'appareil ne dispose pas d'une connexion réseau appropriée, un message «Network is disconnected» (Le réseau est déconnecté) s'ache. (2). Si l'appareil est équipé d'une fonction réseau mais n'est pas connecté au serveur de contrôle distant, un message «Server is disconnected» (Le serveur est déconnecté) s'ache. (3). Si un serveur est connecté, mais pas lié, un message «Server is unbinded» (Le serveur n'est pas lié) apparaît. (4). Si l’appareil est lié avec le serveur avec succès, un message « Server is binded » (Le serveur est lié) apparaît.41

65BDL3052E/75BDL3052E/86BDL3052E

(5). Si le code PIN n'est pas correct, un message «Error PIN code» (Erreur code PIN) apparaît. SNMP Activer / désactiver le service SNMP. Veuillez vous reporter au manuel d'utilisation SNMP. ADB over Network (ADB sur réseau) Vous pouvez accéder à ADB via une connexion réseau avec le port 5555.

6.1.2.3. Source Settings (Paramètres de la source)

6.1.2.3.1. Android Source (Source Android)

Réglages -> Achage -> Réglages source L'utilisateur peut congurer les options détaillées de l'APK source. Media Player (Lecteur média) Réglages -> Achage -> Réglages source -> Lecteur média Ouvrez l'activité de modication de la liste de lecture de l'APK Lecteur média et modiez l'activité des réglages d'eet. Browser (Navigateur) Réglages -> Achage -> Réglages Source -> Navigateur Ouvrez l'activité de l'éditeur de signets de l’APK navigateurK. Kiosk Réglages -> Achage -> Réglages Source -> Kiosk Ouvrir l'activité de l'éditeur de signets de l’APK. Kiosk Edit Kiosk CMND & Play (CMND et Lecture) Réglages -> Achage -> Réglages source -> CMND & Play Activité des paramètres APK CMND & Play (1). Server (Serveur) Congurez l’adresse IP du serveur CMND & Play. Non disponible dans le protocole 2.0. (2). Account (Compte) Congurez le compte du serveur CMND & Play, le format du compte doit être [a-z] [A-Z] [0-9]. Non disponible dans le protocole 2.0. (3). PIN Code (Code PIN) Congurez le code PIN CMND & Play Non disponible dans le protocole 2.0. (4). Version Congurez la version du protocole du serveur CMND & Play. (1). 2,0: Utilisé pour la version 2.0 / 2.2 du protocole (par défaut) (2). 3,0: Utilisé pour la version 3.0 / 3.1 du protocole (par défaut lorsque l'utilisateur sélectionne la langue JP dans OOBE) (5). Content (Contenu) APK CMND & Play prend en charge le contenu de lecture à partir du stockage interne (sélectionnez « Stockage interne ») et du stockage externe (sélectionnez « Carte SD » ou « Stockage USB »). APK CMDN & Play recherche le contenu sur le stockage sélectionné. Le réglage par défaut est le stockage interne. Veuillez noter que le stockage externe ne peut pas être retiré (débranché) lorsque CMND & Play lit du contenu. De plus, l'espace disque libre du stockage externe doit être le double de la taille du chier CMS pour l'extraction du contenu CMS. PDF Player (Lecteur de PDF) Réglages -> Achage -> Réglages source -> Lecteur de PDF Ouvrez l'activité de modication de la liste de lecture de l’APK Lecteur de PDF et modiez l'activité des paramètres d'eet. Custom app (Application personnalisée) Réglages -> Achage -> Réglages source -> Application personnalisée L’utilisateur peut congurer le source personnalisée d’APK. Le chier APK sélectionné est lancé lors du passage sur la source d’entrée personnalisée. Si source APK client n'est pas déni, le système ache un écran noir lors du passage sur la source d'entrée client. La valeur par défaut est APK « CMND&Deploy ». Si un APK source personnalisé est déni, le nom de l’APK s'ache. Sinon, cela signie que l'application personnalisée n'a pas été dénie.42

65BDL3052E/75BDL3052E/86BDL3052E

Select APP (Sélectionner une application) Sélectionnez une application spécique pour la source APP personnalisée. Remarque: Les APK préinstallés par le système ne sont pas achés dans la liste. Seuls les APK installés manuellement seront listés. (1). FORGET button (Bouton OUBLIER) Eacer l'application source personnalisée. Elle s’ache en gris si l'application source client n'a pas été dénie. (2). CANCEL button (Bouton ANNULER) Quitter sans enregistrer les modications. (3). SAVE button (Bouton ENREGISTRER) Cliquer sur le bouton « Save » (Enregistrer) pour sélectionner l'APS comme application source personnalisée. Elle s’ache en grisé si aucune application disponible ne peut être sélectionnée. Forcer le redémarrage de l'application personnalisée Lorsque cette fonction est activée, le système peut surveiller l'état de l'application personnalisée. Si l'application personnalisée n'existe pas et que le démarrage sur la source est réglé sur « Custom app » (Application personnalisée), le système tente alors de lancer à nouveau l'application personnalisée. Le paramètre par défaut est Désactivé.

6.1.2.3.2. Source label/enable (Étiqueter/Activer la

source) Activer/désactiver la fonction d'édition pour le nom de la source non-Android.

6.1.2.4. Network Application (Application réseau)

Réglages -> Achage -> Application réseau Proxy Réglages -> Achage -> Application réseau -> Proxy Activez le serveur proxy en cochant la case « Enable » (Activé). L'utilisateur peut congurer l’IP de l’hôte et le numéro de port du serveur proxy. Le paramètre par défaut est «Disable» (Désactivé). Le système prend en charge les types de proxy suivants : HTTP, HTTPS, SOCKS4 et SOCKS5. En choisir un pour votre serveur proxy. Si une autorisation est demandée par le serveur proxy, cochez la case « Authorization » (Autorisation) et entrez le nom d'utilisateur et le mot de passe. SICP Network Port (Port réseau SICP) Réglages -> Achage -> Application réseau -> Port réseau SICP Congurer le port par défaut de SICP et activer / désactiver le réseau SICP. Le SICP par défaut est activé avec le port 5000. Remarque: Le numéro de port est va de 1025 à 65535. Les ports suivants sont déjà occupés et ne peuvent pas être attribués : 8000, 9988, 15220, 28123, 28124. Le port FTP par défaut est 2121.

6.1.2.5. System Tools (Outils système)

Réglages -> Achage -> Outils système Il y a huit fonctionnalités principales dans les outils système de l’achage de signalisation : (1). Clear Storage (Eacer le stockage) (2). Reset (Reinitialiser) (3). Auto restart (Redémarrage automatique) (4). Import & Export (Importer/Exporter) (5). Clone (Cloner) (6). Security (Sécurité) (7). Admin Password (Mot de passe administrateur) (8). Touch lock password (Mot de passe de verrouillage tactile)43

65BDL3052E/75BDL3052E/86BDL3052E

(9). Swipe up (Glisser vers le haut) Clear Storage (Eacer le stockage) Réglages -> Achage -> Outils système -> Eacer le stockage Eacer les données sous le dossier {stockage}/philips/ du stockage interne et externe. (1). All (Tout) Eacer le dossier «Philips» du stockage interne, de l’USB et de la carte SD. (2). Internal Storage (Stockage interne) Eacer le dossier «Philips» du stockage interne uniquement. (3). USB Storage (Stockage USB) Eacer le dossier «Philips» du stockage USB uniquement. (4). SD Card (Carte SD) Eacer le dossier «Philips» de la carte SD uniquement. Une boîte de dialogue indique tous les dossiers que le système va eacer. Appuyez sur «RESET» (RÉINITIALISER) pour eacer toutes les données du dossier listé, ou appuyez sur la touche de retour pour quitter sans enregistrer. Reset (Reinitialiser) Réglages -> Achage -> Outils système -> Réinitialiser Factory Reset (Préréglage Usine) Cette fonction vous permet d’eacer toutes les données et réglages de l’utilisateur. Le système redémarre automatiquement et passe à OOBE une fois redémarré. Remarque importante :

1. Toutes les données du stockage interne sont eacées et il

est impossible de les récupérer. Les données comprennent les réglages de l'appareil, les applications installées, les données des applications, les chiers de téléchargement, la musique, les photos et toutes les données sous «/ data». Cependant, les données stockées sur l'USB et la carte SD ne sont pas eacées.

2. Assurez-vous que l'adaptateur secteur et l'alimentation

sont toujours présents pendant la réinitialisation aux préréglages d’usine. L'utilisateur ne peut éteindre qu'après avoir vu OOBE sur l'écran. Cliquez sur «Factory Reset» (Préréglage usine) pour eectuer la réinitialisation d'usine. Appuyez sur «OK» pour conrmer lorsque la boîte de dialogue apparaît. Veuillez noter que cette action eace toutes les données du stockage interne et qu'elles ne sont pas récupérables. Auto Restart (Redémarrage automatique) La fonction de redémarrage automatique permet à l'appareil de redémarrer automatiquement à l'heure que vous spéciez. Sélectionnez Désactiver / Activer la fonction de redémarrage automatique dans le commutateur principal. Utilisez le sélecteur d’heure pour dénir l'heure de redémarrage automatique. Cliquez sur le bouton « Save » (Enregistrer) et l'heure que vous avez réglée pour le redémarrage automatique s'ache. Import & Export (Importer/Exporter) Réglages -> Achage -> Outils système -> Importer et exporter Cette fonction vous permet d'importer/exporter les paramètres et l'APK tiers depuis/vers un autre appareil. Merci de noter que : (1). Exporter les données vers le chier BDL3052E-clone. zip sous le dossier {storage}/philips/clone. (2). Prend en charge l'ancienne méthode de clonage de chiers et place les chiers sous {storage}/philips/sys_ backup : AndroidPDMediaPlayerData.db AndroidPDPdfData.db menu_settings.db settings_global.xml settings_secure.xml44

65BDL3052E/75BDL3052E/86BDL3052E

settings_system.xml signage_settings.db smartcms.db Notez que les dernières données exportées archivent tous les chiers dans un chier ZIP. (3). «Nom de l'achage de signalisation» n’est pas importé / exporté. Export Signage Display Settings (Exporter les paramètres de l’achage de signalisation) Le système exporte les données de la base de données et les APK tiers dans le chier {storage}/philips/clone/BDL3052E- clone.zip du stockage sélectionné (stockage interne, carte SD ou stockage USB). Remarque: Si le stockage sélectionné (stockage Interne USB ou carte SD) ne contient pas le dossier Philips/, le système le crée automatiquement. Une liste de tous les stockages disponibles (stockage interne/ carte SD et stockage USB): Import Signage Display Settings (Importer les paramètres de l’achage de signalisation) Importer les données de la base de données depuis le chier philips/clone/BDL3052E-clone.zip du stockage sélectionné (stockage interne, carte SD ou stockage USB). Le système importe les données suivantes dans un chier ZIP : (1). Importer la base de données dans BDL3052E-clone. zip (2). Importer les APK tiers dans BDL3052E_clone.zip Une liste de tous les stockages disponibles (stockage interne/ carte SD et stockage USB): Une boîte de dialogue de conrmation est achée avant d'importer les paramètres et les APK. Cliquer sur bouton «OK» pour démarrer l'importation des données. Clone (Cloner) Réglages -> Achage -> Outils système -> Cloner Clone Media Files (Cloner des chiers multimédia) Cette fonction vous permet de copier les chiers multimédia depuis le stockage source sélectionné vers le stockage cible. (1). Les chiers de clonage système se trouvent dans le dossier suivant : philips/photo philips/music philips/video philips/cms philips/pdf philips/browser (2). Cloner des chiers CMS (l’extension de chier est «.cms») : Stockage source La source est le stockage interne Vériez s'il y a un chier CMS sur le serveur FTP. S'il n'y a aucun chier CMS sur le serveur FTP, vériez le dossier philips/ du stockage source La source est le stockage externe (carte SD ou stockage USB) Vérier le chier CMS dans le répertoire racine du stockage Stockage cible La cible est le stockage interne Le chier CMS est enregistré dans le dossier philips/ La cible est le stockage externe (carte SD ou stockage USB) Le chier CMS va être enregistré dans le répertoire racine du stockage Security (Sécurité) Réglages -> Achage -> Outils système -> Sécurité External Storage (Stockage externe) Cocher la case pour verrouiller ou déverrouiller le stockage externe (carte SD et stockage USB). Déverrouillé par défaut. (1). Non coché (Désactivé) : Déverrouillage carte SD/ stockage externe USB. (2). Coché (Activé) : Verrouillage carte SD/stockage externe USB. Remarque: Lorsque vous désactivez le verrouillage du stockage externe pour l’activer, débrancher et brancher à nouveau le stockage externe (pour la carte SD et le stockage USB). Après cela, le système peut à nouveau détecter le stockage externe. Admin Password (Mot de passe administrateur) Réglages -> Achage -> Outils système -> Mot de passe administrateur. Enable (Activé) : Cochez la case pour activer ou désactiver le Mot de passe administrateur. Désactivé par défaut.45

65BDL3052E/75BDL3052E/86BDL3052E

Une fois activé, vous avez besoin d'un mot de passe pour vous connecter en mode Administrateur. Le mot de passe par défaut est «1234». Password (Mot de passe) : Modier le mot de passe si nécessaire. Reset Password (Réinitialiser le mot de passe) : Réinitialiser le mot de passe à sa valeur par défaut qui est « 1234 ». Si la réinitialisation réussit, un message s'ache indiquant « Réussi ». Touch lock password (Mot de passe de verrouillage tactile) Le mot de passe par défaut est 123. Vous pouvez également modier le mot de passe tactile en utilisant cette option. Swipe up (Glisser vers le haut) Activez / désactivez le glisser vers le haut pour activer le menu source.

6.1.2.6. Misc. (Div.)

Prise en charge de TeamViewer Cocher la case pour activer ou désactiver le support TeamViewer. TeamViewer envoie une clé ACCUEIL virtuelle pour ouvrir le mode Admin. Activé par défaut. Les APK liés à TeamViewer s’installent automatiquement sur le système. Sinon, le système les supprime si l’utilisateur désactive «TeamViewer Support». Les APK liés à TeamViewer sont listés dans Paramètres->Applis->InfoApp si «TeamViewer Support» est activé. Masque le bouton de fermeture du whiteboard (tableau blanc) Activé : L’icône «Quitter» n’apparaît pas dans le coin inférieur gauche du tableau blanc. Désactiver : L’icône «Quitter» apparaît dans le coin inférieur gauche du tableau blanc. Modier l’arrière-plan Change l’image d’arrière-plan du lanceur de l’Accueil. ErP Lot5 Exigences de sécurité. La valeur par défaut est ACTIVÉ. ACTIVÉ : si aucune opération n’est eectuée dans les 60 minutes, le système ache une notication de décompte de 5 minutes. La notication de décompte ne se lance pas dans les cas suivants : A. Browser (Navigateur) B. Un chier multimédia est en cours de lecture C. Source CMS D. Un signal externe est disponible, comme HDMI/VGA/ DVI/Type-C/OPS

6.1.2.7. System updates (Mises à jour système)

Local update (Mise à jour locale) Réglages -> Achage -> Mises à jour système -> Mise à jour locale Le système va rechercher automatiquement « update.zip » dans le dossier racine du disque USB et de la carte SD. Si « update.zip » se trouve sur le stockage externe, une liste s'ache pour que l'utilisateur puisse sélectionner le chier à mettre à jour. Une fois le chier sélectionné dans la liste, le système lance le redémarrage et la mise à jour. Merci de noter que : (1). N’éteignez pas l'alimentation et ne retirez pas l'adaptateur secteur tant que la mise à jour n'est pas terminée. (2). Le système actuel prend uniquement la mise à jour d'Android complète. (3). Le chier de mise à jour doit être nommé «update.zip» uniquement. (4). Le chier «update.zip» doit être stocké dans le dossier racine de votre stockage externe.

6.1.3. Apps (Applications)

Acher les informations sur les APK installées.

6.1.3.1. App info (Infos applications)

Toutes les applications Android installées sont listées. L'utilisateur peut gérer l'autorisation de chaque application ainsi que d'autres paramètres.

6.1.3.2. App permissions (Autorisations des

applications) Liste des autorisations principales du système Android et de l'application qui a l'autorisation de les contrôler.46

65BDL3052E/75BDL3052E/86BDL3052E

6.1.3.3. Default Apps (Applications par défaut)

L'utilisateur peut dénir des applications par défaut si quelqu'un envoie une demande connexe. Browser app (Application navigateur) L'application par défaut pour ouvrir une URL de page Web. Chromium par défaut. Home app (Application Home) L’APPLi de lanceur par défaut, par défaut APPLICATION Home par défaut. Si l’utilisateur modie cette application, la source externe peut ne pas s’acher correctement.

6.1.4. Display (Écran)

Modier la taille de police de votre achage.

6.1.4.1. Font Size (Taille de police)

Faites glisser le curseur pour ajuster la taille de la police système. Le paramètre par défaut est «Largest» (La plus grande).

6.1.5. Security (Sécurité)

Sources inconnues Autoriser l’installation d’applis de sources inconnues dans Android. Applis d’administration de l’appareil Active ou désactive les applis d’administration de l’appareil.

6.1.6. System (Système)

Les options suivantes sont listées dans Réglages -> Système. (1). Keyboard & inputs (Clavier et saisies) (2). Developer options (Options pour les développeurs) (3). About (À propos)

6.1.6.1. Keyboard & input (Clavier et saisie)

Réglages -> Système -> Clavier et saisie L'utilisateur peut modier les réglages IME et clavier. Virtual keyboard (Clavier virtuel) Permet à l'utilisateur de dénir l'IME logiciel par défaut (clavier virtuel) et de contrôler les paramètres IME détaillés. L'IME japonais est installé automatiquement lorsque la langue japonaise est sélectionnée dans OOBE. Physical keyboard (Clavier physique) Permet à l'utilisateur de contrôler le clavier physique et les paramètres détaillés du clavier. Le « TPV Vir-IR » est un clavier virtuel de niveau système; il existe toujours dans la liste des claviers. On-screen keyboard enable (Activer le clavier à l'écran) Réglages -> Langues et saisie -> Clavier à l'écran activé Sert à activer / désactiver le clavier logiciel préinstallé du système (IME). L’utilisateur peut appuyer six fois sur « menu » pour activer le clavier logiciel à l'écran lorsqu'il est désactivé. Par défaut, le clavier à l'écran est activé.

6.1.6.2. Developer options (Options pour les

développeurs) Réglages -> Système -> Options développeur Options de développement Android pour les développeurs, le réglage par défaut est activé et le débogage USB est «On» (Activé) par défaut.47

Réglages -> Système -> À propos Ache les informations suivantes à propos du système. (1). Status (État) (2). Legal Information (Informations légales) (3). Model (Modèle)(nom de modèle de l'appareil) (4). Android version (Version d’Android) (5). Android security patch level (Niveau de correctif de sécurité Android) (6). Kernel version (Version Kernel) (7). Build number (Numéro de build) (version nale) Status (État) Ache le numéro de série de l'appareil et la durée totale de démarrage de l'appareil. Legal Information (Informations légales) Les informations légales et les licences de tous les projets open source sont listées.48

Vous trouverez ci-dessous une vue d'ensemble de la structure du menu OSD (achage à l'écran). Vous pouvez l'utiliser comme référence pour le réglage de votre écran. 7.1. Navigation dans le menu OSD

7.1.1. Navigation dans le menu OSD avec la

1. Appuyez sur le bouton [ ] sur la télécommande pour

2. Appuyez sur le bouton [ ] ou [ ] pour sélectionner

3. Appuyez sur le bouton [OK] ou [ ] pour ouvrir le sous-

4. Dans le sous-menu, appuyez sur le bouton [ ] ou [ ]

pour basculer entre les éléments, appuyez sur le bouton [ ] ou [ ] pour modier les réglages. S'il y a un sous- menu, appuyez sur le bouton [OK] ou [ ] pour ouvrir le sous-menu.

5. Appuyez sur le bouton [ ] pour retourner au menu

précédent ou appuyez sur le bouton [ ] pour quitter le menu OSD.

7.1.2. Navigation dans le menu OSD avec les

boutons de contrôle du moniteur

1. Appuyez sur le bouton [MENU] pour ouvrir le menu OSD.

2. Appuyez sur le bouton [ ] ou [ ] pour sélectionner

3. Appuyez sur le bouton [ ] pour ouvrir le sous-menu.

4. Dans le sous-menu, appuyez sur le bouton [ ] ou [ ]

pour basculer entre les éléments, appuyez sur le bouton [ ] ou [ ] pour modier les réglages. S'il y a un sous- menu, appuyez sur le bouton [ ] pour ouvrir le sous- menu.

5. Appuyez sur le bouton [MENU] pour retourner au menu

précédent ou maintenez le bouton [MENU] enfoncé pour quitter le menu OSD. 7.2. Présentation du menu OSD

LuminositéContrasteNettetéNiveau de noirTeinteCouleurRéduction du bruitSélection gammaTempérature couleurs Contrôle couleurs Energie IntelligenteSur-balayageRéinitial. Image

Arrêt Natif Natif Action Arrêt Arrêt Action ImageÉcranAudioConguration 1Conguration 2Option avancéeParamètres Android Luminosité Ajuste la luminosité du rétro-éclairage de l’écran. Contraste Pour régler le rapport de contraste du signal d'entrée. Remarque: Source VIDÉO uniquement Netteté Cette fonction peut assurer une image numérique distincte à tout moment. Pour régler la netteté de l'image pour chaque mode d'image. Remarque: Source VIDÉO uniquement Niveau de noir Réglez la luminosité de l'image du fond d'écran. Remarque: Source VIDÉO uniquement. Le mode d'image sRGB est standard et ne peut pas être modié. Teinte Réglez la teinte de l'écran. Appuyez sur le bouton + et la couleur du ton de la chair deviendra plus verdâtre. Appuyez sur le bouton - et la couleur du ton de la chair deviendra plus violacée. Remarque: Source VIDÉO uniquement Couleur (Saturation) Réglez la couleur de l'écran. Appuyez sur le bouton + pour augmenter la profondeur de couleur. Appuyez sur le bouton - pour réduire la profondeur de couleur. Remarque: Source VIDÉO uniquement Réduction du bruit Réglez le niveau de réduction du bruit. Remarque: Source VIDÉO uniquement Sélection gamma Sélectionnez un gamma d'achage. Cela concerne la courbe de performance de luminosité du signal en entrée. Choisissez parmi {Natif} / {2.2} / {2.4} / {s gamma} / {D-image}. Remarque: Source VIDÉO uniquement. Le mode d'image sRGB est standard et ne peut pas être modié.49

65BDL3052E/75BDL3052E/86BDL3052E

Température couleurs Règle la température des couleurs. L'image devient rougeâtre lorsque la température de couleur diminue et bleuâtre lorsque la température de couleur augmente. Remarque: Source VIDÉO uniquement. Contrôle couleurs Les niveaux de couleur du rouge, bleu et vert peuvent être ajustés avec les barres de couleur. R : Gain de rouge, G : Gain de vert, B : Gain de bleu. Energie Intelligente Contrôler de la consommation d'énergie inférieure en fonction du réglage de la luminosité.

• {ARRÊT}: aucune adaptation

• {MOYEN} : 80 % de la consommation d'énergie par rapport aux paramètres actuels

• {FORT} : 65% de la consommation d'énergie par rapport aux paramètres actuels Sur-balayage Si vous rencontrez des problèmes de surbalayage, vous pouvez modier la zone d'achage de l'image.

• {MARCHE} : Ache 95% de la zone d'image totale.

• {ARRÊT} : Ache 100% de la zone d'image totale. Remarque: Source VIDÉO uniquement. Réinitial. Image Pour réinitialiser tous les réglages du menu Image. Sélectionnez « RÉINITIALISER » pour restaurer les données prédénies en usine. Appuyez sur le bouton « ANNULER » pour annuler et revenir au menu précédent.

Plein Action Action Action Image Écran Audio Conguration 1 Conguration 2 Option avancée Paramètres Android Position H. Contrôlez la position horizontale de l'image dans la zone d'achage de l'écran LCD. Appuyez sur le bouton + pour déplacer l’image vers la droite. Appuyez sur le bouton - pour déplacer l’image vers la gauche. Remarque: Entrée VGA uniquement. Position V. Contrôlez la position verticale de l'image dans la zone d'achage de l'écran LCD. Appuyez sur le bouton + pour déplacer l’image vers le haut. Appuyez sur le bouton - pour déplacer l’image vers le bas. Remarque: Entrée VGA uniquement. Horloge Appuyez sur le bouton + pour étendre la largeur de l'image sur l'écran vers la droite. Appuyez sur le bouton - pour réduire la largeur de l'image sur l'écran sur la gauche. Remarque: Entrée VGA uniquement. Phase horloge Améliore la mise au point, la clarté et la stabilité de l'image en augmentant ou en réduisant ce paramètre. Remarque: Entrée VGA uniquement. Mode zoom Choisissez-en un pour l'entrée vidéo : {Plein} / {Réel} / {21:9} / {4:3} / {Personnalisé} Plein Ce mode restaure les proportions originales des images transmises au format 16:9 en utilisant l'écran entier. Réel Ce mode ache l'image pixel par pixel sur l'écran, sans modier la taille originale de l'image. 21:9 L'image est achée au format 21:9 et des barres noires sont achées en haut et en bas. 4:3 L'image est achée au format 4:3 et des barres noires sont achées des deux côtés de l'image. Personnalisé Pour appliquer les réglages de zoom personnalisés dans le menu Zoom personnalisé. Zoom perso. Vous pouvez utiliser cette fonciton pour personnaliser les réglages du zoom pour acher l'image de la manière désirée. Remarque: Cet élément ne fonctionne que lorsque le {Mode Zoom} est réglé sur {Personnalisé}. Zoom Pour agrandir l'image horizontalement et verticalement, simultanément. H Zoom Pour agrandir l'image horizontalement seulement. V Zoom Pour agrandir l'image verticalement seulement.50

65BDL3052E/75BDL3052E/86BDL3052E

Position H. Pour déplacer la position horizontale gauche ou droite de l'image. Position V. Pour déplacer la position verticale haut ou bas de l'image. Réglage auto Appuyez sur « RÉGLER » pour détecter et régler la position horizontale, la position verticale, l'horloge et la phase automatiquement. Remarque: Entrée VGA uniquement. Réinitial écran Pour réinitialiser tous les réglages du menu Écran et restaurer les réglages originaux.

Arrêt Analogique Action Arrêt Marche Balance Aigus Graves Volume Sortie audio (s.lig) Volume maximum Volume minimum Muet Source audio Réinitial Audio Synchronisation sortie audio Paramétrage haut-parleur Image Écran Audio Conguration 1 Conguration 2 Option avancée Paramètres Android Balance Pour régler la balance de sortie audio vers la gauche ou la droite. Aigus Pour augmenter ou baisser le volume des sons aigus. Graves Pour augmenter ou baisser le volume des sons graves. Volume Permet de régler le volume. Sortie audio (s.lig) Appuyez pour augmenter ou baisser le volume de sortie audio de la sortie ligne (volume). Remarque: Cette fonction est désactivée lorsque la Synchronisation sortie audio est activée. Volume maximum Choisissez la limite pour le réglage du volume maximum. Volume minimum Choisissez la limite pour le réglage du volume minimum. Muet Pour allumer ou éteindre la fonction Muet. Source audio Sélectionnez la source d'entrée audio. {Analogique}: audio de l'entrée audio. {Numérique}: audio HDMI/DVI. Réinitial Audio Pour réinitialiser tous les réglages du menu Audio et restaurer les réglages originaux. Synchronisation sortie audio Synchro du volume de la sortie ligne avec le volume du haut- parleur interne. {Marche} : Désactiver la fonction et griser le volume de sortie audio (line out). {Arrêt} : Désactivez la fonction. Paramétrage haut-parleur Mettre le haut-parleur interne en {Marche}/{Arrêt}.

7.2.4. Menu de configuration 1

Etat Allumer Sauvegarde de panel Routage RS232 Source démar. WOL Light sensor Human sensor Réinitial cong Préréglage usine Forcer allumer Action RS232 Action Arrêt Arrêt Arrêt Action Action Image Écran Audio Conguration 1 Conguration 2 Option avancée Paramètres Android Etat Allumer Sélectionnez le statut de l'écran lorsque vous brancherez le cordon d'alimentation la prochaine fois.

• {Éteindre} - Le moniteur reste éteint lorsque le cordon d'alimentation est branché.

• {Forcer allumer} - Le moniteur s'allume lorsque le cordon d'alimentation est branché.

• {Dernier état} - Le moniteur retourne au dernier état d’alimentation utilisé (marche/arrêt/mode veille) lorsque le cordon d’alimentation est connecté. Sauvegarde de panel Choisissez pour activer la fonction de sauvegarde du panneau pour réduire le risque de persistance d'image ou d’image fantôme.

• {Luminosité} - Sélectionnez {Marche} et la luminosité de l'image est réduite à un niveau approprié. Le réglage de luminosité dans le menu Image ne peut pas être modié lorsque ce réglage est activé.

• {Changement de pixe} – Sélectionnez l'intervalle de temps ({Auto} / {10 ~ -900} secondes / {Arrêt}) pour que la taille de l'image s'agrandisse légèrement et change la position des pixels dans 4 directions (haut, bas, gauche et droite). L'activation de Changement de pixel désactive la Position H., la Position V. et le Mode zoom dans le menu de l'écran. Remarque: Source vidéo uniquement.51

65BDL3052E/75BDL3052E/86BDL3052E

Routage RS232 Sélectionnez le chemin de routage RS232

• {RS232} – Le RS232 est routé depuis le jack écouteurs 2,5mm

• {LAN->RS232} – Le RS232 est routé depuis le RJ45

• {OPS RS232} – Le RS232 est routé de puis l’OPS Source Démar. Sélectionnez une source pour le démarrage.

• {Entrée} - Sélectionnez la source d’entrée au démarrage.

• {Liste lec.} - Sélectionnez l'index de la liste de lecture pour le lecteur média, le navigateur. 0 indique qu'il n'y a pas de liste de lecture. WOL (Wake on LAN) Autorisez l'activation de l’achage par un message réseau. Remarque: Cette fonction ne marche qu'en mode d'alimentation 1 et 2. Light sensor (Senseur lumière) Choisissez d’activer ou de désactiver la fonction de senseur lumière. Remarque: Nécessite l’accessoire Philips CRD41 Boîtier senseur externe, ou bien le modèle est doté d’un senseur lumière intégré. Human sensor (Capt. prés.) Choisissez d'activer ou de désactiver la fonction de capteur humain du CRD41. Réinitialcong Pour réinitialiser tous les réglages du menu Conguration1 aux valeurs d'usine par défaut. Préréglage Usine Réinitialiser tous les réglages personnalisés dans Image, Écran, Audio, Conguration 1, Conguration 2 et Option avancée aux valeurs d'usine par défaut.

Marche Action 34.38°C 93.88°F Action Action Extinction de l’OSD OSD position H. OSD position V. Informations OSD Logo Ident. du moniteur Statut de chaleur Infos moniteur Version HDMI Réinitial cong Extinction de l’OSD Pour régler la durée d'achage du menu OSD (achage à l'écran) sur l'écran. Les options sont {Arrêt, 5 ~ 120} secondes. {Arrêt} ne disparaît pas automatiquement. OSD position H. Pour ajuster la position du menu OSD horizontalement. OSD position V. Pour ajuster la position du menu OSD verticalement. Informations OSD Pour régler la durée d'achage des informations OSD, achées dans le coin en haut à gauche sur l'écran. Les information OSD s'achent automatiquement lorsque la source d’entrée et le signal changent. Les options sont {Arrêt, 1 ~ 60} secondes. Logo Choisissez pour activer ou désactiver l'achage du logo lorsque vous allumez l'écran.

• {Arrêt} – Ni le logo Philips statique ni l'animation de démarrage Android ne sont achés.

• {Marche} – Valeur par défaut. Le logo Philips et l'animation de démarrage Android sont achés.

• {Utilisateur} - Le logo Philips statique n’est pas aché, seule l'animation de démarrage sélectionnée par l'utilisateur est achée dans les paramètres Android. Remarque: Le logo n’est pas pivoté même si le paramètre de rotation est réglé. Ident. Du Moniteur Pour régler le numéro d'IDent. pour le contrôle du moniteur via la connexion RS232. Chaque écran doit avoir un numéro d'ID unique lorsque plusieurs écrans sont connectés. La gamme de Numéro d’Ident. du moniteur est comprise entre 1 et 255.

• La gamme de réglage de {Ident. du moniteur} va de 1 à

255. Le paramètre par défaut est 1.

• La gamme de réglage de {Gr moniteur} est {1-254}. Le paramètre par défaut est 1. Statut de chaleur Status thermique actuel. Infos moniteur Ache des informations sur votre écran, y compris le nom du modèle, la version du logiciel, le numéro de série et les heures de fonctionnement. Infos moniteur Model name Serial NO. Heures opération Version SW XXXXXXXXXX

FB0B.XX Version HDMI Règle la version de HDMI sur 1.4 ou 2.0. Remarques: 1. Source d’entrée HDMI uniquement.

2. Si l’achage de l’écran est anormal lorsque la

synchronisation est réglée sur 4K60Hz, veuillez régler la version HDMI sur 1.4. Réinitialcong2 Pour réinitialiser tous les réglages du menu Conguration2 aux valeurs d'usine par défaut.52

65BDL3052E/75BDL3052E/86BDL3052E

7.2.6. Menu Option avancée

Commande registreLED alim.Contrôle du clavierProgrammateur arrêtDate et heureCalendrierHDMI with One WireHDMI One Wire Power ODétection auto du signalLangueTransparence OSDÉconomie d´énergieOuvrirMarcheOuvrirArrêtActionActionArrêtArrêt Tout FrançaisArrêtMode 1ImageÉcranAudioConguration 1Conguration 2Option avancéeParamètres Android Commande registre Pour sélectionner le mode d’opération de la télécommande lorsque plusieurs téléviseurs sont connectés ensembles via RS232.

• {Ouvrir} - les moniteurs peuvent être utilisés normalement avec la télécommande.

• {Primaire} - Sélectionne ce moniteur comme moniteur primaire, pouvant être utilisé avec la télécommande. Seulement ce moniteur peut être utilisé avec la télécommande. (En mode Primaire, d’ la touche IR est toujours traitée, quels que soient les réglages d'identiant du moniteur/de groupe).

• {Secondaire} - Sélectionne ce moniteur comme moniteur secondaire. Ce moniteur ne peut pas être utilisé avec la télécommande, et recevra seulement le signal de contrôle à partir du moniteur primaire via la connexion RS232.

• {Verrouiller tout} / {Verr. Tout sauf vol} / {Verr. Tout sauf alim}, {Tout verr sauf ALIM & VOL}- Pour verrouiller la fonction de télécommande de ce téléviseur. Pour déverrouiller, appuyez pendant 6 (six) secondes sur le bouton INFO de la télécommande. LED alim. Sélectionnez pour activer ou désactiver l'indication DEL. Sélectionnez {Marche} pour un usage normal. Contrôle du clavier Choisissez pour activer ou désactiver la fonction de contrôle du clavier (boutons de contrôle).

• {Ouvrir} - Pour activer la fonction de contrôle du clavier.

• {Verrouiller tout} / {Verr. Tout sauf vol} / {Verr. Tout sauf alim}, {Tout verr sauf ALIM & VOL}- Pour désactiver la fonction clavier. Remarque: « Mode de verrouillage du contrôle clavier » - Cette fonction désactive complètement l’accès à toutes les fonctions du contrôle clavier. Pour activer ou désactiver le verrouillage du contrôle du clavier, appuyez simultanément sur les boutons [VOL+] et [HAUT] et maintenez-les enfoncés pendant plus de 3secondes. Programmateur arrêt Régler l'heure d'arrêt automatique (en heures). Date et heure Pour régler la date et l’heure de l’horloge interne du moniteur. Date et heure Sync auto Dénir la date Dénir l'heure Sélectionner le fuseau horaire London，DublinGMT +0:00 Serveur NTP 2.android.pool.ntp.org Date actuelle 2021/12/06 05:11:18

• {Sync auto} - Synchronisation automatique de l’horloge de l’écran avec le serveur NTP. Calendrier Permet à l'utilisateur de congurer jusqu'à sept intervalles planiés d'activité d'achage diérents. Calendrier Liste de programmes 1 ActivéTemps de débutTemps de nEntréeListe lec.Jours de la semaineChaque sem. Arrière Enregistrer

• {Liste de programmes} - Sélectionnez 1 à 7 programmes à modier.

• {Activé} – Activer / Désactiver le programme sélectionné. Si l'heure est en conit avec un autre programme ou une heure de début / n, la source d'entrée est vide, l'utilisateur ne peut pas activer ce programme.

• {Temps de début} – Dénir l’heure de début.

• {Temps de n} – Dénir l’heure de n.

• {Entrée} - Dénit la source d'entrée, le système va automatiquement à la source sélectionnée à l'heure de début.

• {Liste lec.} – Dénir la liste de lecture 1-7 pour les sources lecteur média et navigateur.

• {Jours de la semaine} : Choisir Lundi, Mardi, Mercredi, Jeudi, Vendredi ou Samedi.

• {Chaque sem.} – Dénir le cycle de vie.

• {Arrière} – Annuler et ne pas modier les données de calendrier.

• {ENREGISTRER} - Enregistrer les données de calendrier. HDMI with One Wire Activer ou désactiver HDMI CEC. HDMIOneWirePowerO(ArrêtHDMIOneWire) Autoriser l'utilisateur à mettre plusieurs appareils en mode veille en appuyant sur le bouton d'alimentation. Cette fonction n'est disponible que lorsque HDMI CECest activé. Détection auto du signal OPTION : {Arrêt}, {Tout}, {Failover} {Arrêt} : Désactiver la détection auto du signal53

65BDL3052E/75BDL3052E/86BDL3052E

{Tout} : HDMI1 -> HDMI2 -> HDMI3* -> DVI** -> TYPE-C* -> VGA* -> OPS* -> Lecteur média -> Navigateur -> SmartCMS ->Kiosk -> Personnalisé -> Home

• Tous les modules n’ont pas la source de cette liste. DVI peut être DVI-I ou DVI-D

• Media Player, le navigateur essaie uniquement l’index 1 de la liste de lecture {Failover} : Failover 1 : Home (par défaut) Failover 2 : Home (par défaut) Faliover 3: Home (par défaut) Failover 4 : Home (par défaut) Failover 5 : Home (par défaut) Failover 6 : Home (par défaut) Failover 7 : Home (par défaut) Failover 8 : Home (par défaut) Failover 9 : Home (par défaut) * Failover 10 : Home (par défaut) * Failover 11 : Home (par défaut) * Failover 12 : Home (par défaut) * Failover 13 : Home (par défaut) *

• Tous les modules n’ont pas la liste des 13 basculements, cela dépend de la source totale du module Langue Pour sélectionner la langue du menu OSD. Les options sont : English/Deutsch/

• {Arrêt} - Transparence désactivée.

• {1-100} - Niveau de transparence de 1 à 100 Économie d´énergie Mode 1 [TCP désactivé, WOL activé, désactivation automatique] Mode 2 [TCP désactivé, WOL activé, activation/désactivation automatique] Mode 3 [TCP activé, WOL désactivé, activation/désactivation automatique] Mode 4 [TCP activé, WOL désactivé, pas d'activation/ désactivation automatique] Économie d´énergie Bouton d'alimentation RCU désactivé Pas De Signal ! WOL Android (ARM) Mode 1 ARRÊT CC ARRÊT CC V ARM désactivé Mode 2 ARRÊT CC Lorsque le signal est rétabli, le système sort du mode veille V ARM désactivé Mode 3 Rétroéclairage désactivé Lorsque le signal est rétabli, le système sort du mode veille X ARM activé Mode 4 Rétroéclairage désactivé Rétroéclairage toujours activé, n'acheaucun signal X ARM activé Remarque: Type-C ne supporte pas le «signal rétabli sortie de veille» en Mode2. Le tableau suivant est l’action pour le panneau Android avec les diérents modes d’alimentation. Mode d’alimentation Mode 1, Mode 2 Mode 3, Mode 4 Arrêt CC Arrêt du système 1. Lecteur média, Navigateur, Lecteur de PDF et SmartCMS se ferment.

2. Le système Android va

passe au lanceur noir par défaut. Marche CC Démarrage du système Redémarrage du système Android. Si les paramètres de logo sont désactivés, le système active directement le rétroéclairage sans redémarrer. Paramètres OPS Réglez la conguration OPS pour chaque condition d’alimentation.

• {Auto} - Après avoir sélectionné {Card OPS} (Carte OPS) pour la source d’entrée vidéo, OPS est désactivé lorsque l’alimentation de l’écran est réglée sur arrêt ou vice versa. Si vous réglez sur d’autres source d’entrée vidéo, OPS sera toujours activé.

• {Toujours arrêté} - OPS sera toujours réglé sur éteint.

• {Toujours en marche} - OPS sera toujours réglé sur allumé. Réinit. Option avancée Réinitialisez tous les paramètres sauf {Date et heure} dans le menu d’options avancées aux paramètres par défaut. 7.3. Paramètres Android Ouvrir les paramètres Android

1. Lorsque le mot de passe administrateur est activé à partir

des paramètres Android -> Outils système, vous devez entrer le mot de passe avant d'entrer dans les paramètres Android. Le mot de passe par défaut est 1234.54

65BDL3052E/75BDL3052E/86BDL3052E

8. Formats multimédia pris en charge

Formats multimédias USB Format vidéo Codec vidéo Résolution Débit binaire MPEG1/2 1080P à 30fps 40Mbit/s MPEG4 1080P à 30fps 40Mbit/s H.263 1080P à 30fps 40Mbit/s H.264 4K2K à 60fps 135Mbit/s H.265 4K2K à 60fps 100Mbit/s VP8 1920X1080 @ 30 fps 50Mbit/s Format audio Codec audio Fréquence d'échantillonnage Canal Débit binaire MPEG1/2/2.5 Layer3 8KHz-48KHz 2 8Kbit/s-320Kbit/s MPEG1/2 Layer1 16KHz-48KHz 2 32Kbit/s-448Kbit/s MPEG1/2 Layer2 16KHz-48KHz 2 8Kbit/s-384Kbit/s AAC, HEAAC 8KHz-48KHz 5.1 AAC-LC : 12 Kbps - 576 Kbps V1 : 6 Kbps - 288 Kbps V2 : 3 Kbps - 144 Kbps Format photo Image Résolution JPEG 3840 x 2160 PNG 3840 x 2160 BMP 3840 x 2160 REMARQUES :

• Le son ou la vidéo peuvent ne pas fonctionner si le contenu dispose d’un taux de bits ou d’images supérieur à la limite de trames/sec indiquée dans le tableau ci-dessus.

• Le contenu vidéo avec un taux de bits ou d’images supérieur au taux spécié dans le tableau ci-dessus peut causer une lecture saccadée.55

• La qualité du texte du PC est optimale en mode UHD (3840 x 2160, 60Hz).

• L’écran de votre moniteur de PC peut être diérent selon le fabricant (et votre version de Windows).

• Vériez le manuel d’instructions du PC pour plus d’informations sur la connexion de votre PC à un moniteur.

• Si un mode de sélection de la fréquence verticale et horizontale est disponible, sélectionnez 60 Hz (vertical) et 31,5KHz (horizontal). Dans certains cas, des signaux anormaux (comme des bandes) peuvent apparaître sur l’écran lorsque le PC est éteint (ou si le PC est déconnecté). Si c’est le cas, appuyez sur le bouton [ENTRÉE] pour ouvrir le mode vidéo. Vériez aussi que le PC est connecté.

• Lorsque les signaux synchrones horizontaux semblent irréguliers en mode RGB, vériez le mode d’économie d’énergie du PC ou les branchements des câbles.

• Le tableau d’achage des réglages est conforme aux standards IBM/VESA, et est basé sur l’entrée analogique.

• Le mode de support DVI est identique au mode de support PC.

• La meilleure synchro pour la fréquence verticale de chaque mode est 60Hz.

10. Politique de pixels défectueux

Nous nous eorçons de livrer des produits de haute qualité et d’utiliser les procédés de fabrication les plus avancés dans l’industrie d’aujourd’hui avec un contrôle rigoureux de la qualité. Cependant, il est toujours possible qu’il y ait un ou plusieurs pixels défectueux dans les panneaux PDP/TFT des écrans Plasma et LCD. Aucun fabricant ne peut garantir que tous les panneaux seront sans pixel défectueux, mais Philips garantit que les écrans Plasma et LCD avec un nombre inacceptable de défauts seront réparés pendant la période de garantie sous les conditions de votre garantie locale. Cette note explique les diérents types de pixels défectueux et dénit le niveau de défectuosité acceptable pour les écrans LCD. An de qualier pour une réparation sous cette garantie, le nombre de pixels défectueux doit dépasser un certain niveau, qui est donné ci-dessous dans le tableau de référence. Si l’écran LCD est compris dans les spécications, un échange / une réparation sous la garantie sera refusé. De plus, puisque certains types ou combinaisons de pixels défectueux sont plus facile à remarquer que d’autres, Philips a un standard de qualité plus élevé pour ceux-ci. 10.1. Pixels et sous-pixels sous-pixel pixel Un pixel, ou un point d'une image, est composé de trois sous-pixels avec les couleurs basiques rouge, vert et bleu. Une image se compose d'un grand nombre de pixels. Lorsque tous les sous-pixels d'un pixel sont allumés, les trois couleurs ensembles apparaissent comme un pixel blanc. Lorsque tous les sous-pixels sont éteint, les trois sous-pixels ensembles apparaissent comme un pixel noir. D'autres combinaison de sous-pixels allumés et éteints permettent de créer des pixels d'autres couleurs. 10.2. Types de pixels défectueux + définition d’un point Les pixels et sous-pixels défectueux apparaissent sur l’écran de diérentes manières. Il y a trois types de pixels défectueux et plusieurs types de sous-pixels défectueux dans chaque catégorie. Dénition d’un point = Qu’est-ce qu’un « Point » défectueux ? Un ou plusieurs sous-pixels adjacents et défectueux sont dénis comme un « point ». Le nombre de sous-pixels défectueux n’est pas important pour la dénition d’un point défectueux. Ceci veut dire qu’un point défectueux peut contenir un, deux ou trois sous- pixels défectueux, soit allumés, soit éteints. RR G B Un point = un pixel ; comprenant trois sous-pixels : Rouge, Vert et Bleu. 10.3. Points défectueux lumineux Les points défectueux lumineux apparaissent comme des pixels ou sous-pixels qui restent toujours allumés ou « marche ». Voici quelques exemples de points défectueux lumineux : Un sous-pixel rouge, vert ou bleu allumé Deux sous-pixels allumés adjacents : Rouge + Bleu = Violet Rouge + Vert = Jaune Vert + Bleu = Cyan (Bleu pâle) Trois sous-pixels adjacents allumés (un pixel blanc)57

65BDL3052E/75BDL3052E/86BDL3052E

10.4. Points défectueux foncés Les points défectueux foncés apparaissent comme des pixels ou sous-pixels qui restent toujours éteint ou « arrêt ». Voici quelques exemples de points défectueux foncés : Un point foncé Deux points foncés adjacents = 1 paire de points foncés Deux points foncés, les spécications dénissent la distance minimale entre les points foncés 10.5. Proximité des défauts de pixels Puisque les pixels et les sous-pixels défectueux du même type et à coté l’un de l’autre sont plus facile à remarquer, Philips spécie aussi des tolérances pour la distance entre des pixels défectueux. Dans le tableau suivant, vous trouverez des spécications sur :

• Nbr. total de points défectueux 10.6. Tolérances des défauts de pixels An de qualier pour une réparation à cause de pixels défectueux pendant la période de la garantie, un panneau PDP / TFT d’un écran Plasma / LCD de Philips doit avoir des pixels ou sous-pixels défectueux dépassant les tolérances décrites dans le tableau suivant.

POINT DEFECTUEUX LUMINEUX NIVEAU ACCEPTABLE

1 sous-pixel allumé 2

POINT DEFECTUEUX NOIR NIVEAU ACCEPTABLE

1 sous-pixel foncé 10

POINT DEFECTUEUX TOTAL DE TOUT TYPE 12

Remarque: * 1 ou 2 sous-pixels défectueux adjacents = 1 point défectueux 10.7. MURA Des points ou des taches foncées apparaissent parfois sur certains panneaux à cristaux liquides (LCD). Ceci est connu dans l’industrie comme Mura, qui est un terme japonais pour « irrégularités ». C’est utilisé pour décrire un motif irrégulier ou une zone dans laquelle l’uniformité de l’écran apparaît inégale, sous certaines conditions. Mura est une conséquence de la détérioration de la couche d’alignement des cristaux liquides et est souvent causée par des longues périodes d’utilisation à des températures ambiantes élevées. C’est un phénomène bien connu dans l’industrie et Mura n’est pas réparable. Ce n’est également pas couvert par notre garantie. Mura a été un problème depuis l’introduction de la technologie LCD et avec les écrans d’aujourd’hui qui sont plus grands et souvent utilisés 24/7, de nombreux moniteurs sont aussi utilisés sous des conditions de faible luminosité. Tout cela augmente le risque d’un problème d’achage Mura.

COMMENT FAIRE POUR RECONNAÎTRE MURA

Mura a plusieurs symptômes et aussi des causes multiples. Les plus fréquentes sont données ci-dessous :

• Impuretés ou particules étrangères dans la matrice cristalline

• Répartition inégale de la matrice LCD lors de la fabrication

• Distribution non uniforme de la luminance de l’éclairage

• Assemblage du panneau sous stress

• Défaut des cellules LCD

• Stress thermique - Utilisation à haute température pendant des longues périodes de temps

COMMENT FAIRE POUR ÉVITER MURA

Bien que nous ne pouvons pas garantir l’éradication complète de Mura, en général, l’apparition de Mura peut être minimisé en suivant ces méthodes :58

65BDL3052E/75BDL3052E/86BDL3052E

• Baissez la luminosité du rétroéclairage

• Utilisez un économiseur d’écran

• Baissez la température ambiante autour de l’appareil

11. Nettoyage et guide de dépannage

11.1. Nettoyage Avertissements à propos de l’utilisation du moniteur

• Ne pas mettre vos mains, votre visage ou des objets à proximité des trous de ventilation du moniteur. Le haut du moniteur est généralement très chaud à cause de la température élevée de l’air d’échappement qui sort des trous de ventilation. Des brûlures ou des blessures sont possibles si une des parties du corps est trop près de ces trous. Poser un objet près du haut du moniteur peut également endommager l’objet, et le moniteur, à cause de la chaleur.

• Veillez à débrancher tous les câbles avant de déplacer le moniteur. Le fait de déplacer le moniteur avec ses câbles attachés peut endommager ces derniers et donc provoquer un incendie ou un choc électrique.

• Débranchez le cordon d’alimentation de la prise murale par mesure de précaution avant d’eectuer tout type de nettoyage ou d’entretien. Instructions de nettoyage du panneau frontal

• Le panneau de l’écran a été spécialement traité. Essuyez doucement la surface en utilisant uniquement un chion de nettoyage ou un chion doux, non pelucheux.

• Si la surface devient sale, mouillez un chion doux, non pelucheux dans une solution de détergent doux. Essorez le chion pour enlever l’excès de liquide. Essuyez la surface de l’écran pour nettoyer la saleté. Puis utilisez un chion sec du même type pour l’essuyer.

• Ne pas rayer ou frapper la surface du panneau avec les doigts ou des objets durs de toute nature.

• N’utilisez pas de substances volatiles tels que des sprays d’insertion, des solvants et des diluants. Instructions de nettoyage du boîtier

• Si le boîtier est sale, essuyez le boîtier avec un chion doux et sec.

• Si le boîtier est très sale, mouillez chion non pelucheux dans une solution de détergent doux. Essorez le chion pour enlever autant d’eau que possible. Essuyez le boîtier. Utilisez un autre chion sec pour essuyer jusqu’à ce que la surface soit sèche.

• N’utilisez aucune solution contenant de l’huile pour nettoyer les pièces en plastique. Une telle substance endommage les pièces en plastique et annule la garantie.

• Ne laissez pas de l’eau ou du détergent entrer en contact avec la surface de l’écran. Si de l’eau ou de l’humidité pénètre dans l’appareil, cela peut causer des problèmes d’utilisation et poser des risques de chocs électriques.

• Ne pas rayer ou frapper le boîtier avec les doigts ou des objets durs de toute nature.

• N’utilisez pas de substances volatiles tels que des sprays d’insertion, des solvants et des diluants pour nettoyer le boîtier.

• Ne placez pas quoi que ce soit en caoutchouc ou en PVC près du boîtier pendant des périodes de temps prolongées.59

65BDL3052E/75BDL3052E/86BDL3052E

11.2. Guide de dépannage Problème Causes probables Solution Aucune image achée 1. Le cordon d'alimentation est débranché.

2. Le bouton d’alimentation principale à

l’arrière du moniteur n'est pas allumé.

3. L'entrée sélectionnée n'est pas

4. L'écran est en mode veille.

1. Branchez le cordon d'alimentation.

2. Vériez que le bouton d'alimentation

3. Connectez le type de la source

sélectionnée au moniteur. Interférences achées à l'écran ou interférences sonores Causées par les appareils électriques à proximité ou les lampes uorescentes. Déplacez l'écran dans un autre endroit pour déterminer si les interférences sont réduites. Couleur anormale Le câble de signal n’est pas correctement connecté. Assurez-vous que le câble de signal est bien branché au dos du moniteur. L'image est déformée, avec des images bizarres

1. Le câble de signal n’est pas

correctement connecté.

2. Le signal d'entrée n'est pas supporté

1. Vériez si le câble de signal est

correctement branché.

2. Vériez la source de signal vidéo pour

vous assurer qu'elle est compatible avec le moniteur. Vériez ses spécications avec la section des spécications du moniteur. L'image ne remplit pas l'écran entier 1. Le mode de zoom n'est pas correctement réglé.

2. Le Mode de balayage peut être réglé

de façon incorrecte pour eectuer un sous-scan.

3. Si l'image est plus grande que la taille

de l'écran, le Mode de balayage peut être réglé sur sous-scan. Utilisez la fonction Mode zoom ou Zoom personnalisé dans le menu Écran pour régler précisément la géométrie et les paramètres de synchro de fréquence. Il y a du son mais pas d’image Le câble de signal source est branché incorrectement. Assurez-vous que les entrées vidéo et audio sont toutes connectées. Il y a une image mais pas de son 1. Le câble de signal source est branché incorrectement.

2. Le volume est réglé au minimum.

3. La fonction {Muet} est activée.

4. Aucun haut-parleur externe n'est

1. Assurez-vous que les entrées vidéo et

audio sont branchées correctement.

2. Appuyez sur le bouton [ ] ou [ ]

pour restaurer le son.

3. Éteignez la fonction MUET avec le

4. Branchez des haut-parleurs externes

et réglez le niveau du volume. Certains éléments de l'image ne s'allume pas Certains pixels de l'écran sont inactifs. Cet écran est conçu avec une technologie de très haute précision. Cependant, certains pixels de l'écran peuvent parfois ne pas s'acher. Ceci est normal. Des après-images restent visibles sur l'écran même lorsque le moniteur est éteint. (Exemples d'images statiques : les logos, les jeux vidéo, des images d'ordinateur, et des images achée en mode 4:3 normal) Une image statique a été achée pendant des périodes de temps prolongées. Ne pas acher des images statiques pendant des périodes de temps prolongées, car cela peut causer une image rémanente restant visible sur l'écran.60

65BDL3052E/75BDL3052E/86BDL3052E

Comment congurer les paramètres dans le menu pour contrôler tous les moniteurs en même temps et individuellement via RC ? Connexion en chaîne par RS232 et pas de câble IR

1. Le premier écran est déni comme

«Primaire» dans l'OSD (Option avancée/ Commande registre), les autres comme «Secondaire».

2. L'OSD de conguration s'achera

en haut à gauche de l'écran. (Le MENU de basculement s'achera à niveau s'il disparaît)

3. Paramètre par défaut: No. ID : 0, No.

GP: 0, ce paramètre peut contrôler tous les écrans par IR. «+» et «-» permettent de changer le «No. ID» pour contrôler l'écran correspondant à l'«Ident. du moniteur». Les boutons «HAUT» et «BAS» peuvent changer le «No. GP» pour contrôler plusieurs écrans par «ID de groupe». *Le premier écran est toujours contrôlé par IR. Comment le RC fonctionne-t-il? Connexion en guirlande : aucune connexion des câbles RS232 et IR Aucun réglage n'est requis. Branchez simplement des câbles IR et contrôlez par IR. *Cela peut causer un phénomène de désynchronisation. Il est conseillé d'utiliser les réglages ci-dessus avec le câble RS-232.61

Spécifications techniques Moniteur : Élément Spécications

65BDL3052E 75BDL3052E 86BDL3052E

Taille de l'écran (zone active) 163,9 cm / 64,5 pouces 189,3cm / 74,5pouces 217,4 cm / 85,6 pouces Rap aspect 16:9 16:9 16:9 Nombre de pixels 3840 (H) x 2160 (V) 3840 (H) x 2160 (V) 3840 (H) x 2160 (V) Taille des pixels 0,372 (H) x 0,372 (V) [mm] 0,4296 (H) x 0,4296 (V) [mm] 0,4935 (H) x 0,4935 (V) [mm] Couleurs d'achage 1,07 milliard de couleurs 1,07 milliard de couleurs 1,07 milliard de couleurs Luminosité (typique) 350 cd/m

Rapport de contraste (typique) 1200:1 1200:1 4000:1 Angle de vue 178 degrés 178 degrés 178 degrés Prises d’entrée/sortie : Élément Spécications Sortie haut-parleur Haut-parleurs internes

0,5V [rms] (Normal)/ 2 canaux (G + D) Entrée audio Prise téléphone 3,5mm x

0,5V [rms] (Normal)/ 2 canaux (G + D) RS232 Prise téléphone 3,5mm x

Général : Élément Spécications

65BDL3052E 75BDL3052E 86BDL3052E

Prise d’alimentation 100 - 240V~, 50/60Hz 100 - 240V~, 50/60Hz 100 - 240V~, 50/60Hz Consommation électrique (Max) 376 W 400 W 507 W Consommation électrique (typ.) 155 W 155 W 250 W Consommation électrique (Mode Veille et Mode Arrêt) < 0,5 W < 0,5 W < 0,5 W Mode d'arrêt de l'interrupteur CA (W) 0 W 0 W 0 W Dimensions (sans support) [L x H x D] 1494,3 x 883,2 x 99,5 mm 1715,5 x 1007,6 x 101,5

Poids (sans support) 43,15 Kg 55,77 Kg 74,38 Kg Poids brut (sans support) 52,7 Kg 67,6 Kg 90,7 Kg Conditions environnementales : Élément Spécications Température Utilisation 0- 40°C Storage (Stockage) -20- 60°C Humidité Utilisation 20- 80% HR (sans condensation) Storage (Stockage) 5- 95% HR (sans condensation) Altitude Utilisation 0 - 3000 m Stockage / Livraison 0 - 9000 mPolitiquedegarantiepourlessolutionsd’achageprofessionnelPhilips Merci d’avoir acheté ce produit Philips. Les produit Philips sont conçus et fabriqués selon des normes élevées et orent des performances de haute qualité, une facilité d’utilisation et d’installation. Si vous rencontrez des dicultés lors de l’utilisation de votre produit, nous vous recommandons de consulter d’abord le manuel d’utilisation ou les informations de la section d’assistance du site Web, à la page où (selon le type de produit) vous pouvez trouver un manuel d’utilisation téléchargeable, des questions fréquemment posées, des vidéos d’instruction ou un forum d’assistance.

Dans le cas peu probable où le produit nécessiterait une réparation, nous nous eorcerons de réparer votre produit Philips gratuitement pendant la période de garantie, à condition que le produit ait été utilisé conformément au manuel d’utilisation (par exemple, dans l’environnement prévu). Pour ces catégories de produits, une société partenaire de Philips est garant du produit. Veuillez consulter la documentation fournie avec votre produit. QUI EST COUVERT ? La couverture de votre garantie commence à la première date d’achat du produit. Vous devez fournir la preuve de votre achat pour bénécier du service de garantie. Une facture valide ou tout autre document valide indiquant que vous avez acheté le produit sont considérés comme une preuve d’achat. QU’EST-CE QUI EST COUVERT ? Si un défaut dû à des matériaux et/ou une fabrication défectueux survient au cours de la période de garantie, nous prendrons des dispositions pour une réparation gratuite. Lorsqu’une réparation n’est pas possible ou n’est pas commercialement viable, nous pouvons remplacer le produit par un produit neuf ou un produit équivalent remis à neuf présentant des fonctionnalités similaires. Le remplacement sera proposé à notre discrétion et la garantie se poursuivra à partir de la date d’achat initiale du produit. Merci de noter que toutes les pièces, y compris celles qui ont été réparées ou remplacées, ne sont couvertes que pendant la durée de la période initiale de garantie. QU’EST-CE QUI EST EXCLU ? Votre garantie ne couvre pas :

• Les dommages indirects (y compris, mais sans s’y limiter, la perte de données ou la perte de revenus), ni la compensation pour les activités eectuées par vous-même, telles que l’entretien régulier, l’installation de mises à jour du rmware ou la sauvegarde ou la restauration de données (Certains États n’autorisent pas l’exclusion des dommages indirects ou consécutifs, donc il est possible que l’exclusion ci-dessus ne s’applique pas dans votre cas. Ceci comprend, sans exclure d’autres dommages, des documents préenregistrés, protégés ou non par un droit d’auteur.)

• Le coût de la main-d’œuvre pour l’installation ou la conguration du produit, le réglage des commandes du client sur le produit, l’installation ou la réparation de divers types de dispositifs externes (par exemple, WiFi, antenne, dongles USB, dispositifs de type OPS) et autres systèmes extérieurs au produit.

• Les problèmes de réception provoqués par des conditions de signal ou des systèmes de câble ou d’antenne extérieurs à l’appareil ;

• Un produit qui doit être modié ou adapté pour lui permettre de fonctionner dans un pays autre que celui pour lequel il a été conçu, fabriqué, approuvé et/ou autorisé, ou la réparation des produits endommagés par ces modications.

• Si le numéro du modèle ou de production sur le produit a été modié, supprimé, enlevé ou rendu illisible; Professional Display Solutions WarrantyLa garantie s’applique à condition que le produit ait été manipulé correctement pour l’usage auquel il est destiné et conformément aux instructions d’utilisation. Pour obtenir des services et des informations sur la garantie Pour obtenir des informations détaillées sur la couverture de la garantie, ainsi qu’une assistance supplémentaire et une ligne d’assistance, veuillez contacter le vendeur et/ou l’intégrateur de système chez qui vous avez acheté le produit. Veuillez noter qu’aux États-Unis, cette garantie limitée n’est valable que pour les produits achetés sur le territoire continental des États-Unis, en Alaska et à Hawaï. Avant de faire une demande de réparation Veuillez consulter le manuel d’utilisation avant de demander une réparation. Un simple réglage, tel qu’expliqué dans ce manuel, peut vous éviter un appel.

La période de garantie pour les écrans de signalisation de PHILIPS est indiquée ci-dessous ; pour les zones non couvertes par ce tableau, veuillez suivre leur déclaration de garantie. La période de garantie standard pour les écrans de signalisation de PHILIPS est indiquée ci-dessous ; pour les zones non couvertes par ce tableau, veuillez suivre leur déclaration de garantie locale. Région Période de garantie standard USA, Canada 3 ans Chine 1 an Japon 3 ans Reste du monde 3 ans Mexique 3 ans Brésil 3 ans Chili 3 ans Pérou 3 ans Notez que pour les produits professionnels, les conditions de garantie spéciques du contrat de vente ou d’achat peuvent s’appliquer.Index

Changer le format d’image 32 CMND & Play (CMND et Lecture) 36 Connexion à des équipements externes 26 Connexion à plusieurs moniteurs avec conguration en chaîne Daisy 28 Connexion à un PC 26 Connexion de l’équipement audio 27 Connexion de l'équipement externe (lecteur multimédia)

Connexion IR 29 Connexion IR Pass-through 29 Contenu de la boîte 13 Couvercle du commutateur CA (Uniquement pour 43BDL3651T) 25 Couvercle USB 24

Déballage 11 Déballage et installation 11

Fonctionnement 32 Formats multimédia pris en charge 58

Installation des piles dans la télécommande 18 Instructions de sécurité 1

Launcher 32 Lecteur média 33

Menu OSD 51 Mode d'entrée 60 Montage sur un mur 14

Navigation dans le menu OSD 51 Nettoyage et guide de dépannage 64 Notes d’installation 13

Panneau de contrôle 15 Paramètres Android 57 Pièces et fonctions 15 Politique de garantie pour les solutions d'achage professionnel Philips 71 Politique de pixels défectueux 62 Prises d'entrée/sortie 16

Rayon de fonctionnement de la télécommande 18 Regarder la source vidéo connectée 32 Réglage de l’interface utilisateur 38 Réglages 38

Side Bar (Barre latérale) 37 Spécications techniques 67

Utilisation de la télécommande 18 Utilisation de l'écran tactile 30

Vue d’ensemble du menu OSD 512022 © TOP Victory Investments Ltd. Tous droits réservés. Ce produit a été fabriqué par Top Victory Investments Ltd. et est vendu sous sa responsabilité. Top Victory Investments Ltd. est le garant en lien avec ce produit. Philips et l’emblème Philips Shield sont des marques commerciales déposées de Koninklijke Philips N.V. et sont utilisées sous licence. Les spécications sont sujettes à des modications sans préavis. Version : V1.00 29/04/2022
