Caractéristiques Techniques	Double pédale de grosse caisse, mécanisme à courroie, réglable en tension, construction robuste.
Utilisation	Idéale pour les batteurs professionnels et amateurs, adaptée à différents styles de musique.
Maintenance et Réparation	Vérifier régulièrement l'état des courroies et des ressorts, nettoyer les pièces mobiles pour un fonctionnement optimal.
Sécurité	Utiliser sur une surface stable, éviter les chocs violents pour prévenir les dommages.
Informations Générales	Compatible avec la plupart des batteries acoustiques et électroniques, garantie constructeur disponible.

FOIRE AUX QUESTIONS - FP9500D YAMAHA

Comment régler la tension des ressorts de la pédale YAMAHA FP9500D ?

Pour régler la tension des ressorts, utilisez la molette de réglage située à l'arrière de la pédale. Tournez dans le sens des aiguilles d'une montre pour augmenter la tension et dans le sens inverse pour la diminuer.

Comment nettoyer ma pédale YAMAHA FP9500D ?

Utilisez un chiffon doux et sec pour essuyer la pédale. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les matériaux.

Que faire si la pédale ne fonctionne pas ?

Vérifiez d'abord les connexions du câble. Assurez-vous qu'il est bien branché à votre instrument. Si le problème persiste, essayez avec un autre câble ou un autre instrument.

La pédale fait du bruit lorsque je l'utilise. Que faire ?

Un bruit excessif peut être causé par un manque de lubrification. Appliquez une petite quantité de lubrifiant adapté sur les pièces mobiles de la pédale. Si le bruit persiste, vérifiez l'assemblage des pièces.

Comment ajuster la hauteur de la pédale ?

La hauteur de la pédale peut être ajustée à l'aide des vis de réglage situées sous la base. Utilisez un tournevis pour les ajuster selon vos préférences.

La pédale ne réagit pas aux frappes. Que faire ?

Assurez-vous que la pédale est correctement connectée à votre système. Si elle est connectée et ne répond toujours pas, vérifiez les réglages de votre instrument pour vous assurer que la sensibilité est réglée correctement.

Comment installer la pédale YAMAHA FP9500D ?

Placez la pédale sur une surface plane et stable. Connectez le câble à votre instrument. Assurez-vous que la pédale est bien positionnée pour un accès facile pendant le jeu.

Y a-t-il des pièces de rechange disponibles pour la YAMAHA FP9500D ?

Oui, des pièces de rechange sont disponibles auprès des revendeurs agréés YAMAHA ou directement sur le site web de YAMAHA.

Comment faire un réglage fin de la sensibilité de la pédale ?

La sensibilité de la pédale peut être ajustée via les paramètres de votre instrument. Consultez le manuel de votre instrument pour des instructions spécifiques sur le réglage de la sensibilité.

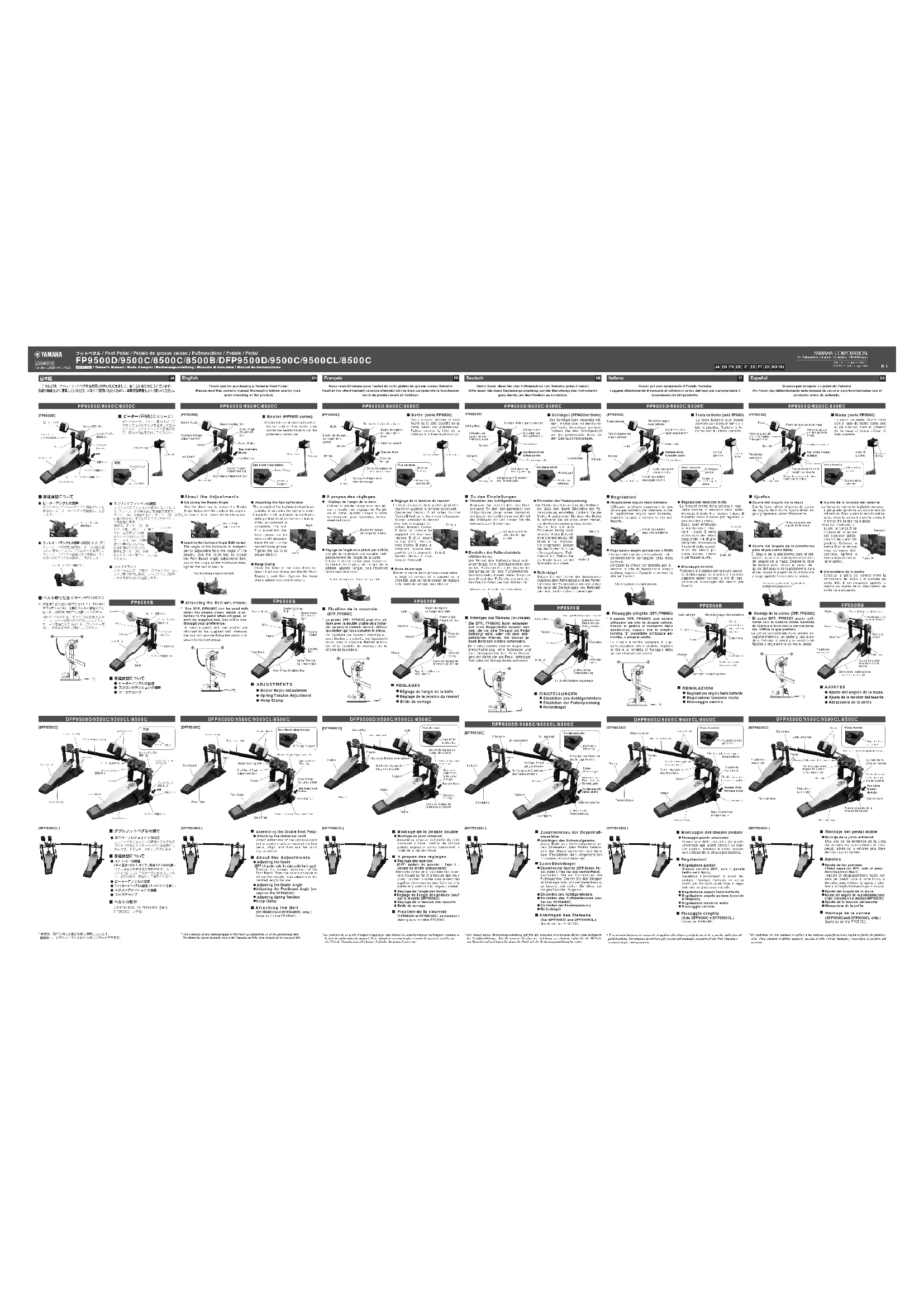

MODE D'EMPLOI FP9500D YAMAHA

Attaching the Belt (DFP9500Cand DFP9500CL only.) Same as on the FP9500C. Nous vous félicitons pour l’achat de cette pédale de grosse caisse Yamaha. Veuillez lire attentivement ce mode d'emploi an de bien comprendre le fonctionne- ment du produit avant de l'utiliser. FP9500D/9500C/8500C [FP9500D] BattePédalePlatineBoulon de réglage de l'angle de la pédaleBoulon de réglage de la bride de serrageSupportEcrou de réglage de la tension du ressortPalier du ressortBoulon de fixation de la batte

Batte (série FP9500) Vous pouvez utiliser le côté feutré ou le côté plastifié de la batte, selon vos préférences. Faites tourner la tête de la batte pour utiliser le côté voulu. Côté feutréCôté plastifié

Fixation de la courroie (DFP, FP9500C)

La pédale DFP, FP9500C peut être uti- lisée avec la double chaîne déjà instal- lée, ou avec la courroie fournie. Utilisez la so lution qui vous convient le mieux. Un système de fixation métallique, avec boulon et rondelle, est également fourni avec la courroie. Retirez le bou- lon et la rondelle de montage de la chaîne de la pédale. Boulon de réglage de l'angle de la batte Ecrou de blocageVue de faceVue de faceSupport de la bride BD

A propos des réglages

Réglage de l'angle de la batte Utilisez la clé de caisse pour desser- rer le boulon de réglage de l'angle de la batte, ajustez l'angle à votre convenance, puis resserrez ferme- ment le boulon. Boulon de réglage de l'angle de la batte

Réglage de l'angle de la pédale (série 9500) L'angle de la pédale est réglable indé- pendamment de l'angle de la batte. Utilisez la clé de caisse pour desserrer le boulon de réglage de l'angle de la pédale, ajustez l'angle, puis resserrez fermement le boulon. Boulon de réglage de l'angle de la pédale

Bride de serrage Placez le cercle de la grosse caisse entre la bride de serrage et le support de la bride BD, puis serrez le boulon de réglage de la bride de serrage pour bloquer.

Réglage de la tension du ressort La force de rappel de la pédale peut être réglée en ajustant la tension du ressort. Desserrez l'écrou A et faites tourner l'écrou B tout en le tirant vers le bas pour ajuster la tension du ressort. Une fois le réglage ef- fectué, bloquez l'écrou B dans la rainure du support en tournant l'écrou B d'un quart de tour (90˚). Enclen- chez l'écrou B dans la première rainure ren- contrée en le tournant. Serrez l'écrou A pour bloquer l'écrou B. Beater Angle Adjustment BoltBatteCourroieSupportPédaleTige de stabilisation de la pédaleEcrou de réglage de la tension du ressortEcrou de blocagePalier du ressortBoulon de réglage de l'angle de la batte

Réglage de l'angle de la batte

Réglage de la tension du ressort

FP8500B [DFP9500CL] Boulon de fixation de la batteBoulon de réglage de l'angle de la pédaleAxe centralSupportBatteBoulon de réglage de l'angle de la batteEcrou de blocagePlatinePédalePlatinePédaleEperonBoulon de réglage de la bride de serragePalier à rouleaux du ressort [DFP9500C] Joint universelVue de face

Montage de la pédale double

Montage du joint universel Assemblez chaque extrémité du joint universel à l'axe central de chaque pédale, alignez et serrez fermement à l'aide de la clé de caisse.

A propos des réglages

Réglage des éperons (DFP: pédale de gauche ; Type L : pédale de droite uniquement) Permettent d'éviter à la pédale de glisser vers l'avant au fur et à mesure que vous jouez. Tournez la butée dans le sens des aiguilles d'une montre pour faire sortir la pointe et ajustez-la à la longueur voulue.

Réglage de l'angle des battes

Réglage de l'angle des pédales (sauf sur le modèle DFP8500C)

Réglage de la tension des ressorts
