MODE D'EMPLOI LA40D503F7R SAMSUNG

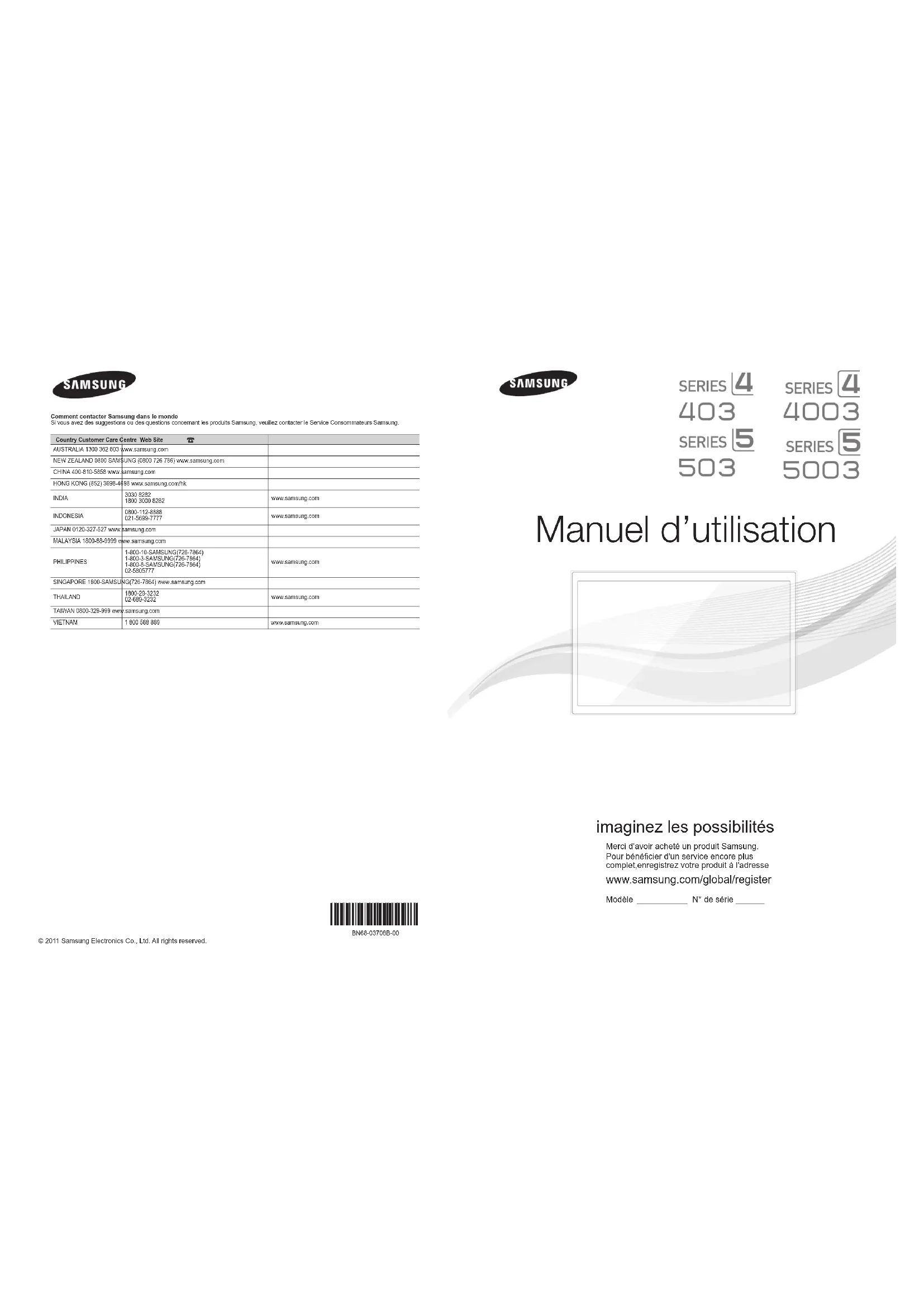

Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. Country Customer Care Centre Web SiteAUSTRALIA 1300 362 603 www.samsung.comNEW ZEALAND 0800 SAMSUNG (0800 726 786) www.samsung.comCHINA 400-810-5858 www.samsung.comHONG KONG (852) 3698-4698 www.samsung.com/hkINDIA3030 82821800 3000 8282www.samsung.comINDONESIA0800-112-8888021-5699-7777www.samsung.comJAPAN 0120-327-527 www.samsung.comMALAYSIA 1800-88-9999 www.samsung.comPHILIPPINES1-800-10-SAMSUNG(726-7864)1-800-3-SAMSUNG(726-7864)1-800-8-SAMSUNG(726-7864)02-5805777www.samsung.comSINGAPORE 1800-SAMSUNG(726-7864) www.samsung.comTHAILAND1800-29-323202-689-3232www.samsung.comTAIWAN 0800-329-999 www.samsung.comVIETNAM 1 800 588 889 www.samsung.com © 2011 Samsung Electronics Co., Ltd. All rights reserved. BN68-03708B-00 BN68-03708B Manuel d’utilisation imaginez les possibilités Merci d'avoir acheté un produit Samsung. Pour bénécier d'un service encore plus complet,enregistrez votre produit à l'adresse www.samsung.com/global/register Modèle N° de série [UA-ASIA]BN68-03708B-00Fre.indb 1 2011-5-12 13:43:262 Français Les gures et illustrations contenues dans ce mode d’emploi sont fournies pour référence uniquement. Elles peuvent différer de l’aspect réel du produit. La conception et les spécications du produit sont susceptibles d’être modiées sans préavis. Avertissement d’image xe Evitez d’afcher sur l’écran des images xes (telles que des photos au format JPEG) ou des éléments d’images xes (tels que des logos de programmes TV, un format d’image 4:3 ou panoramique, bandeaux d’actualités ou d’informations boursières au bas de l’écran, etc.). L'afchage permanent d'images xes risque d'entraîner l'apparition d'images fantôme à l'écran, ce qui peut se traduire par une dégradation de la qualité d'image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes :

• Evitez d’afcher le même canal de télévision pendant de longues périodes.

• Essayez toujours d’afcher l’image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d’image du téléviseur.

• Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d’image souhaitée. L’utilisation de valeurs trop élevées risque d’accélérer le processus de brûlure.

• Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d’écran. Pour plus d’informations à ce sujet, consultez la section appropriée du mode d’emploi. Sécurisation de l’espace d’installation Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) an de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d’une augmentation de la température interne de celui-ci.

Lors de l’utilisation d’un pied ou d’un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.

L’utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

L’aspect peut varier en fonction du produit.

Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes. Installation avec un pied. Installation avec un support de montage mural. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm [UA-ASIA]BN68-03708B-00Fre.indb 2 2011-5-12 13:43:263 Français Sommaire Mise en route

4 Accessories4 Présentation du panneau de commande5 Présentation de la télécommande6 Raccordement à une antenne6 Plug & Play (conguration initiale) Connexions

7 Connexion à un périphérique AV8 Connexion à un ordinateur10 Changement de la source d’entrée Fonctions de base

10 Navigation dans les Menu10 Menu Chaine11 Menu Image13 Menu Son14 Menu Conguration Fonctions avancées

16 Media Play Informations supplémentaires

20 Fonction Télétexte de chaîne analogique21 Installation du support mural22 Verrou antivol Kensington23 Fixation du téléviseur au mur24 Dépannage27 Caractéristiques techniques28 Index Vériez la présence du symbole !

Vous pouvez utiliser cette fonction en appuyant sur le bouton TOOLS de la télécommandeRemarque Bouton tactile P.SIZEHDMI POWER P.MODE CH LIST MEDIA.P SLEEP [UA-ASIA]BN68-03708B-00Fre.indb 3 2011-5-12 13:43:274 Français Mise en route Accessories

Verifiez que les elements suivants sont inclus avec votre televiseur. S’il manque des éléments, contactez votre revendeur.

La couleur et la forme des éléments peuvent varier en fonction du modèle. y Télécommande et piles (AAA x 2) y Instructions d’utilisation y Carte de garantie / Manuel de sécurité (non disponible dans certains pays) y Chiffon de nettoyage y Câble d’alimentation Support du serre-câble (modèle UA40D5003 uniquement) Installation du support du serre-câble (modèle UA40D5003 uniquement) Présentation du panneau de commande

La couleur et la forme du produit peuvent varier en fonction du modèle.

(Alimentation) Permet d’allumer ou d’éteindre le téléviseur. Témoin d’alimentation Clignote, puis s'arrête lorsque le téléviseur est allumé. S'allume en mode Veille. SOURCE

Bascule entre toutes les sources d'entrée disponibles. Dans le menu à l'écran, utilisez ce bouton de la même façon que le bouton ENTERE de la télécommande. MENU Afche un menu à l'écran (ou OSD) reprenant les fonctions de votre téléviseur.

Règle le volume. Dans le menu à l'écran, utilisez les boutons

de la même façon que les boutons ◄ et ► de la télécommande.

Permet de modier les chaînes. Dans le menu à l'écran, utilisez les boutons z de la même façon que les boutons ▼ et ▲ de la télécommande. Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur. Mode Veille Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). L’appareil consomme toujours une petite quantité d’énergie, même lorsque le bouton marche/arrêt est en position Off. Il est préférable de débrancher le cordon d’alimentation. Haut-parleursPanneau de Commande [UA-ASIA]BN68-03708B-00Fre.indb 4 2011-5-12 13:43:295 01 Mise en route Français MEDIA.P HDMIA B C DSRS P.SIZE P.MODE Présentation de la télécommande Installation des piles (type de pile : AAA)

Utilisez la télécommande à une distance maximale de 23 mètres du téléviseur.

Une lumière intense peut affecter le bon fonctionnement de la télécommande. Evitez de l’utiliser à proximité d’une lampe

La couleur et la forme peuvent varier en fonction du modèle. Permet d’af cher et de sélectionner les sourcesvidéo disponibles. (P. 10)Permet d’allumer et éteindre la télévision. Permet de changer de chaîne.Choisissez Télétexte activé, double, mix ou désactivé.Permet de sélectionner directement le mode HDMI.Permet de changer de chaîne.Permet de sélectionner rapidement lesfonctions fréquemment utilisées.Permet d’af cher des informations sur l’écrandu téléviseur.Displays the main on-screen menu. (P. 10) Permet de régler le volume.Permet de revenir à la chaîne précédente.Boutons des menus Liste des chaines,Media Play, etc.Permet de couper temporairement le son.Permet de revenir au menu précédent. (P. 10)Permettent de sélectionner des éléments demenu à l’écran et de modi er les valeurs desmenus.Permet de quitter le menu. (P. 10)permet d’af cher l’application Media Play.(P. 16)Af che la liste des chaînes à l’écran. (P. 10)SRS : Selectionne le mode SRS TruSurround HD (p. 13)P.SIZE : Permet de choisir la taille d’image. (P. 12)P.MODE : Sélectionne le mode d’image. (P. 11) [UA-ASIA]BN68-03708B-00Fre.indb 5 2011-5-12 13:43:296 Mise en route FrançaisRaccordement à une antenneLorsque vous allumez le téléviseur pour la première fois, des réglages de base s’effectuent de manière automatique. Préréglage : connexion du câble d’alimentation et de l’antenne. Plug & Play (conguration initiale) Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s’afchent pour vous aider à congurer les réglages de base. Appuyez sur le bouton POWER

. Plug & Play est disponible uniquement si la source Entrée est dénie sur TV.

Choix d’une langueAppuyez sur le bouton ▲ ou ▼, puis sur ENTER

Sélectionnez la langue de votre choix pour le menu à l'écran. P.SIZE HDMI

Sélection du mode Démo. magasin ou Util. domicileAppuyez sur le bouton ◄ ou ►, puis sur ENTER

y Sélectionnez le mode Util. domicile. Le mode Démo. magasin est prévu pour un usage en magasin. y Rétablissez les paramètres du téléviseur de Démo. magasin sur Util. domicile (standard) : appuyez sur le bouton Volume du téléviseur. Lorsque le menu du volume s'afche, appuyez pendant 5 secondes sur le bouton MENU. Sélection d’une région Appuyez sur le bouton ▲ ou ▼, puis sur ENTER

Sélectionnez la région appropriée. Sélection d'une chaîne La recherche de chaînes démarre automatiquement. Pour plus d'informations, reportez-vous à Canal → Mémorisation Auto. (P. 11)

Appuyez sur le bouton ENTER à tout moment pour interrompre la mémorisation.

Réglage du Horloge Appuyez sur le bouton ◄ ou ► pour sélectionner Jour, Mois, Année, Heure, Minute ou am/pm. Effectuez les réglages en appuyant sur le bouton ▲ ou ▼. Protez de votretéléviseur.Appuyez sur le bouton ENTER

Si vous souhaitez réinitialiser cette fonction... Sélectionnez Système - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0". Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.

Vous devez de nouveau sélectionner Plug & Play (MENU → Système) chez vous, bien que vous l'ayez déjà fait en magasin.

Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l’ordre suivant, ce qui a pour effet de le réinitialiser sur "0-0-0-0" : MUTE → 8 → 2 → 4 → POWER (Marche). Câbles d'entrée (vendus séparément) HDMI HDMI-DVI Composant Composite (AV) Coaxial (RF) ServicePrise pour la maintenance uniquement. L'emplacement du port d'entrée de l'alimentation peut varier en fonction du modèle. Antenne VHF/UHF Câble

Panneau arrière du téléviseur [UA-ASIA]BN68-03708B-00Fre.indb 6 2011-5-12 13:43:327 Français 02 Connexions Connexions Connexion à un périphérique AV Utilisation d’un câble HDMI/DVI : connexion HD (jusqu’à 1080p) Périphériques disponibles : lecteur DVD / lecteur Blu-ray / décodeur câble HD / décodeur HD / récepteur satellite, décodeur câble, récepteur satellite (décodeur)

Pour une meilleure qualité d'image et de son, effectuez la connexion au moyen d'un câble HDMI. Un câble HDMI prend en charge les signaux audio et vidéo numériques, et ne nécessite aucun câble audio. – Pour connecter le téléviseur à un appareil numérique dépourvu de sortie HDMI, utilisez une prise HDMI/DVI et des câbles audio. Il se peut que l'affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périphérique externe connecté au téléviseur utilise un mode HDMI d'une ancienne version. Dans ce cas, demandez au fabricant du périphérique externe de vous communiquer la version HDMI et, dans l'hypothèse où elle serait obsolète, demandez-lui une mise à niveau. Veillez également à acheter un câble HDMI certifié. Dans le cas contraire, il se peut que l'écran n'affiche aucune image ou qu'une erreur de connexion se produise. Il est recommandé d'employer un câble HDMI haut débit de base ou un câble possédant une fiche Ethernet. Ce produit ne prend pas en charge la fonction Ethernet via HDMI.

Si un câble HDMI vers DVI est connecté au port HDMI IN (DVI), le son ne fonctionne pas. Utilisation d’un câble Composante (jusqu’à 1080p) ou Audio/Vidéo (480i uniquement) Périphériques disponibles : magnétoscope / lecteur DVD / lecteur Blu-ray / décodeur câble / récepteur décodeur DVD R-AUDIO-LL-AUDIO-RP R PB Y DVI OUT R-AUDIO-L L-AUDIO-R

R PB Y HDMI OUTArrière du téléviseur

R PB Y AUDIO OUT Lors de la connexion à AV IN, la couleur de la prise AV IN [Y/VIDEO] (vert) ne correspond pas à celle du câble vidéo (jaune). Pour obtenir une qualité d’image optimale, il est préférable d’opter pour la connexion Composante (plutôt que la connexion A/V). W W

Jaune Rouge Blanc Rouge Bleu Vert Arrière du téléviseur [UA-ASIA]BN68-03708B-00Fre.indb 7 2011-5-12 13:43:358 Français Connexions Connexion à un ordinateur Utilisation d'un Câble HDMI / DVI Modes d'afchage (entrée HDMI / DVI) LA32D403 / UA32D4003 / UA26D4003 : La resolution optimale est de 1360X768 a 60 Hz. Mode Résolution Fréquence horizontale (kHz) Fréquence verticale (kHz) Fréquence d'horloge pixels (MHz) Polarité de synchronisation (H/V) IBM 640 x 350 31.469 70.086 25.175 + / - 720 x 400 31.469 70.087 28.322 - / + MAC 640 x 480 35.000 66.667 30.240 - / - 832 x 624 49.726 74.551 57.284 - / - VESA DMT 640 x 480

Dans le cas d’une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI (DVI) IN.

Le mode entrelacé n’est pas pris en charge.

Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard.

L’entrée PC(D-Sub) n'est pas prise en charge.

Si un câble HDMI vers DVI est connecté au port HDMI IN (DVI), le son ne fonctionne pas.

En fonction du PC, la connexion à l'aide du câble HDMI peut ne pas être prise en charge. [UA-ASIA]BN68-03708B-00Fre.indb 9 2011-5-12 13:43:3610 Français Connexions Navigation dans les MenuAvant d’utiliser le téléviseur, procédez comme suit pour apprendre à naviguer dans le menu an de sélectionner et de régler les différentes fonctions.

Bouton ENTERE / Bouton directionnel : déplacez le curseur pour sélectionner un élément. Conrmez le réglage.

(Entrer) : revient au menu précédent. 3 Bouton MENU : afche le menu principal à l’écran. 4 Bouton EXIT : ferme le menu afché à l’écran. Utilisation de l’afchage à l’écran (OSD)La méthode d’accès peut varier en fonction du menu sélectionné. MENU Les options du menu principal s'afchent sur l'écran :Image, Son, Chaîne, Conguration, Entrée. ▲ / ▼Sélectionnez une icône à l'aide du bouton ▲ ou ▼. ENTER Appuyez sur ENTER pour accéder au sous-menu. ▲ / ▼Sélectionnez le sous-menu de votre choix à l'aide du bouton ▲ ou ▼. ENTER Appuyez sur ENTER pour accéder au sous-menu. ▲ / ▼Réglez la valeur d'un élément à l'aide du bouton ▲ ou ▼. Les informations de réglage afchées à l'écran peuvent varier en fonction du menu sélectionné. ENTER Appuyez sur le bouton ENTER pour terminer la conguration. EXIT Appuyez sur EXIT.Menu ChaineListe des chaînes

• Channel → Channel List → ENTER A l'aide de la fonction Liste des chaînes, vous pouvez aisément verrouiller/déverrouiller ou ajouter/supprimer des chaînes.Liste des chaînesP 2 C 461 / 10

Page R Retour Prog.Ajout / Suppression de chaînes Vous pouvez ajouter ou supprimer des chaînes.Passez au champ (#) en appuyant sur les boutons ▲ / ▼, sélectionnez une chaîne à ajouter et appuyez sur le bouton ENTER pour l'ajouter. Si vous appuyez une nouvelle fois sur le bouton ENTER , le symbole (c) à côté de la chaîne disparaît et la chaîne n'est pas ajoutée.Changement de la source d’entréeListe Source

• Entrée → Liste Source → ENTER Permet de sélectionner le téléviseur ou d’autres sources d’entrée externes (telles qu’un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur décodeur) connectées au téléviseur. ■ TV / AV / Component / HDMI / DVI Les entrées connectées sont mises en surbrillance dans la Liste Source.Modif. nom

MENUm → Entrée → Modif. Nom → ENTERE

L’entrée PC(D-Sub) n'est pas prise en charge. Pour connecter un PC au téléviseur, utilisez l'entrée HDMI/DVI. ■ Magnétoscope / DVD / Décodeur câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / DVI / TV / IPTV / Blu-ray / HD DVD / DMA : Nommez le périphérique connecté aux prises d’entrée pour faciliter la sélection de la source d’entrée. Lorsque vous connectez un PC au port HDMI IN (DVI) avec un câble HDMI, vous devez dénir le téléviseur en mode PC sous Modif. Nom.

Lorsque vous connectez un PC au port HDMI IN (DVI) avec un câble HDMI vers DVI, vous devez dénir le téléviseur en mode DVI PC sous Modif. Nom.

Lorsque vous connectez un périphérique AV au port HDMI IN (DVI) avec un câble HDMI vers DVI, vous devez dénir le téléviseur en mode Périph. DVI sous Modif. Nom. P.SIZE HDMI

POWER P.MODE CH LIST SRS MEDIA.P SLEEP [UA-ASIA]BN68-03708B-00Fre.indb 10 2011-5-12 13:43:3711 Français03 Fonctions de baseVerrouillage / Déverrouillage de chaînesCette fonction, qui bloque la vidéo et coupe le son, vous permet d'éviter toute utilisation non autorisée du téléviseur, par des enfants par exemple, qui pourraient visionner des programmes qui ne leur sont pas destinés. Passez au champ (\) en appuyant sur les boutons ▲ / ▼, sélectionnez une chaîne à verrouiller et appuyez sur le bouton ENTERE.

Cette fonction n'est disponible que lorsque la fonction Verrouillage parental est défini sur Activé. ✎ L'écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. ¦ Nouvelle syntonisation des chaînes Région Vous pouvez modier la région de votre choix. Mémorisation Auto Recherche automatiquement une chaîne et la mémorise dans le téléviseur. Il est possible que les numéros de programme attribués automatiquement ne correspondent pas aux numéros de programme souhaités ou réels. Si une chaîne est verrouillée par la fonction Verrouillage Parental, la fenêtre de saisie du code PIN s'afche. Mémorisation Manuelle Recherche manuellement une chaîne et la mémorise dans le téléviseur. Si une chaîne est verrouillée par la fonction Verrouillage Parental. ■ (Programme (0~99), Système de Couleur, Système Sonore, Chaîne, Rechercher, Mémoriser : Si aucun son ne sort ou si le son produit est anormal, sélectionnez de nouveau la norme son requise. Mode Canal P (mode Programme) : à la fin du réglage, des numéros de position compris entre P00 et P99 sont attribués aux stations de radiodiffusion de votre région. Dans ce mode, vous pouvez sélectionner une chaîne en saisissant son numéro de position.

C (Mode canal Hertzien) / S (Mode canal Câble) : ces deux modes vous permettent de sélectionner une chaîne en entrant le numéro attribué à chaque chaîne câblée ou station de radiodiffusion hertzienne. ¦ Autres fonctionnalités

Tri des canaux Cette opération vous permet de changer les numéros de programme des chaînes mémorisées. Cela peut s'avérer nécessaire après avoir utilisé la mémorisation automatique. Nom Les noms de chaînes sont attribués automatiquement lorsque des informations sur les chaînes sont diffusées. Ces noms peuvent être modiés, ce qui vous permet d'attribuer ceux de votre choix. Réglage n Si le signal est faible ou déformé, vous pouvez effectuer manuellement un réglage n du canal.Les chaînes qui ont fait l’objet d’un réglage n sont indiquées par un astérisque "*".Menu Image ¦ Changement du mode Image prédéni Mode

Sélectionnez le type d’image que vous préférez. ■ Dynamique : adapté à un environnement lumineux. ■ Standard : adapté à un environnement normal. ■ Cinéma : convient au visionnage de lms dans une pièce sombre. ¦ Réglages des paramètres de l’image Rétroéclairage / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) Votre téléviseur dispose de plusieurs options de réglage pour le contrôle de la qualité d’image. REMARQUE La fonction Teinte (V/R) n’est pas disponible dans les modes TV, AV analogiques du système PAL. En mode PC, vous ne pouvez modifier que les options Rétroéclairage, Contraste et Luminosité. Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté au téléviseur. P.SIZE HDMI

POWER P.MODE CH LIST MEDIA.P SLEEP [UA-ASIA]BN68-03708B-00Fre.indb 11 2011-5-12 13:43:3712 Français Fonctions de base ¦ Modication des options d’imageParamètres avancés(Disponible en mode Standard / Cinéma)Vous pouvez régler les paramètres avancés de votre écran, notamment la couleur et le contraste. En mode PC, vous ne pouvez modifier que les options Gamma et Balance blancs.Nuance de noir : Arrêt Contraste Dynamique : Moyen Gamma :

Espace de couleur : Natif Balance blancsTon chair : Edge Enhancement : Activé Paramètres avancés T V U Déplacer E Enter R Retour ■ Nuance de noir (Arrêt / Sombre / Plus sombre / Le plus sombre) : sélectionnez le niveau de noir an de régler la profondeur d’écran. ■ Contraste Dynamique (Arrêt / Bas / Moyen / Elevé) : permet de régler le contraste de l’écran. ■ Gamma : permet de régler l’intensité des couleurs primaires. ■ Espace de couleur (Auto / Natif ) : Permet de régler la gamme des couleurs disponibles pour créer l'image. ■ Balance blancs : permet de régler la température des couleurs an d’obtenir une image plus naturelle.Aj. Rouge / Aj. Vert / Aj. Bleu : permet de régler la profondeur de chaque couleur (rouge, vert, bleu).Régl. Rouge / Régl. vert / Régl. bleu : permet de régler la luminosité de chaque couleur (rouge, vert, bleu).Réinit. : rétablit les paramètres par défaut de l’option Balance blancs. ■ Ton chair : accentue le "Ton chair" rose. ■ Netteté des contours (Arrêt / Activé) : fait ressortir les contours des objets.Options d’image En mode PC, vous pouvez uniquement apporter des modifications aux options Nuance Coul., Taille et Temps protection auto. ■ Nuance Coul. (Froide / Normal / Chaude1 / Chaude2)

Les options Chaude1 ou Chaude2 sont désactivées lorsque le mode d’image est Dynamique. Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté à une entrée du téléviseur. ■ Taille: il se peut que votre décodeur câble / récepteur satellite dispose de son propre jeu de tailles d’écran. Il est toutefois vivement conseillé d’utiliser le mode 16:9.16:9 : règle la taille de l’image sur 16:9 pour les DVD ou la diffusion au format grand écran.Zoom large : agrandit l’image à une taille supérieure à 4:3. Réglez la position à l’aide des boutons ▲, ▼.Zoom : agrandit l’image en 16:9 (dans le sens vertical) pour l’adapter à la taille de l’écran. Réglez la position ou la taille à l’aide des boutons ▲, ▼.4:3 : il s’agit du paramètre par défaut pour un lm ou une diffusion normale. Ne regardez pas un film au format 4:3 pendant une période prolongée. Les traces de bordures situées sur la gauche, sur la droite et au centre de l’écran peuvent donner lieu au phénomène de rémanence (brûlure d’écran) non couvert par la garantie.Adapter écran : afche l’intégralité de l’image sans coupure lors de l’entrée de signaux HDMI (720p / 1080i / 1080p) ou Composant (1080i / 1080p). REMARQUE xAprès avoir sélectionné l'option Screen Fit (Adapter écran) en mode HDMI (1080i / 1080p) ou Composant (1080i / 1080p) : Réglez la position ou la taille en appuyant sur le bouton ▲, ▼, ◄ ou ►. xLes options de taille de l’image peuvent varier en fonction de la source d’entrée. xLes options disponibles peuvent varier en fonction du mode sélectionné. x En mode PC, seuls les modes 16:9 et 4:3 peuvent être réglés.coupés.Nuance Coul. : Normal Taille : 16:9 Réducteur de bruit numérique : ArrêtNiv. noir HDMI : Normal Mode Film : Arrêt Options d'image T V U Déplacer E Enter R Retour P.SIZE HDMI

POWER P.MODE CH LIST MEDIA.P SLEEP [UA-ASIA]BN68-03708B-00Fre.indb 12 2011-5-12 13:43:3813 Français03 Fonctions de base Les paramètres peuvent être réglés et mémorisés pour chaque dispositif externe connecté à une entrée du téléviseur. Si vous utilisez la fonction Adapter écran avec l’entrée HDMI 720p, une ligne sera coupée en haut, en bas, à gauche et à droite, comme c’est le cas avec la fonction Overscan. ■ Réducteur de bruit numérique (Arrêt / Bas / Moyen / Elevé ) : lorsque le signal de diffusion est faible, des bruits parasites ou une impression fantôme peuvent apparaître. Sélectionnez l’une des options jusqu’à l’obtention d’une image de qualité optimale. ■ Niv. noir HDMI (Normal / Bas) : permet de choisir le niveau de noir pour régler la profondeur de l’écran. Disponible uniquement en mode HDMI (signaux RVB). ■ Mode Film (Arrêt / Auto.1 / Auto.2) : règle le téléviseur de sorte qu’il détecte et traite automatiquement les signaux de cinéma en provenance de toutes les sources et adapte l’image an d’obtenir une qualité optimale. Disponible en modes TV, AV, COMPOSANT (480i / 1080i) et HDMI (480i / 1080i). Réinitialisation Rétablit les paramètres par défaut du mode d’image actuel.Menu Son ¦ Changement du mode Son prédéni Mode ■ Standard : sélectionne le mode son normal. ■ Musique : accentue la musique par rapport aux voix. ■ Cinéma : offre le meilleur son pour les lms. ■ Voix claire : accentue les voix par rapport aux autres sons. ■ Personnalisé: rétablit vos paramètres de son personnalisés. ¦ Réglage des paramètres sonores Egaliseur Règle le mode Son. ■ Balance G/D : règle la balance entre les haut-parleurs droit et gauche. ■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Réglage de la bande passante) : règle le niveau des fréquences de bande passante spéciques. ¦ Systèmes sonores, etc. SRS TruSurround HD (Arrêt / Activé)

Cette fonction vous permet de bénéficier d'un son surround profond et intense comme si vous étiez au cinéma ou dans une salle de concert. Sélectionnez cette option lorsque vous écoutez un DVD ou de la musique. P.SIZE HDMI

POWER P.MODE CH LIST SRS MEDIA.P SLEEP [UA-ASIA]BN68-03708B-00Fre.indb 13 2011-5-12 13:43:3814 Français Fonctions de base Volume auto (Arrêt / Activé) Chaque station d'émission possède ses propres conditions de signal et il n'est donc pas facile de régler le volume chaque fois que vous changez de chaîne. Cette fonction permet de régler automatiquement le volume de la chaîne voulue en réduisant la puissance sonore lorsque le signal de modulation est élevé ou en augmentant la puissance sonore lorsque ce signal est faible. ¦ Sélection du mode Son t Lorsque vous dénissez Dual I II, le mode Son actuel est afché à l’écran.Type d’audioDual I-II DefaultStéréo Mono MonoChangement automatiqueStereo Stereo ↔ MonoDual Dual I ↔ Dual II Dual INICAMStéréoMono MonoChangement automatiqueStereo Mono ↔ Stereo Dual Mono ↔ Dual I Dual II Dual I Si le signal stéréo est faible et qu’une commutation automatique se produit, passez alors en Mono. Cette fonction n’est activée qu’avec un signal sonore stéréo. Disponible uniquement lorsque la source Entrée est définie sur TV.Menu Conguration ¦ Réglage de l’heure Heure ■ Horloge : le réglage de l'heure est nécessaire pour utiliser différentes fonctions de minuterie du téléviseur. L’heure actuelle s’afche à chaque fois que vous appuyez sur le bouton INFO. Si vous débranchez le cordon d'alimentation, vous devez régler de nouveau l'horloge. Vous pouvez régler directement les paramètres Jour, Mois, Année, Heure et Minute en appuyant sur les touches numériques de la télécommande. ¦ Utilisation de la veille ■ Veille : éteint automatiquement le téléviseur après une période déterminée (30, 60, 90, 120, 150 ou 180 minutes).

Pour annuler la fonction Veille, sélectionnez Arrêt. Réglage de la minuterie de mise en marche / arrêt ■ Minuteur 1 / Minuteur 2 / Minuteur 3 : vous pouvez dénir trois réglages de mise en marche / arrêt différents. Vous devez, au préalable, régler l’horloge.Timer 1 T V ► Déplacer U Régler R RetourPériode d'activation 03 00 am Désactiver

RépétitionVolume Programme Once 10 10Période de désactivation 00 00 am DésactiverPériode d’activation / Période de désactivation : sélectionnez l’heure, les minutes et l’action Activer /Désactiver. (Pour activer le minuteur selon les réglages dénis, choisissez Activer. Répétition : Sélectionnez Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel pour dénir l'option suivant vos besoins. Si vous sélectionnez Manuel, vous pouvez choisir le jour d'activation de la minuterie.Volume : sélectionnez le niveau de volume désiré.Programme : Lorsque la fonction On Time (Période d'activation) est active, vous pouvez activer un canal spécique. Mise hors tension auto. (disponible uniquement lorsque le téléviseur est allumé par le minuteur) : le téléviseur est mis hors tension automatiquement après trois heures d’inactivité pour éviter toute surchauffe. [UA-ASIA]BN68-03708B-00Fre.indb 14 2011-5-12 13:43:3815 Français 03 Fonctions de base ¦ Verrouillage des programmes

L’écran de saisie du code PIN s’affiche après l’écran de configuration. Entrez votre code PIN à 4 chiffres ; "par défaut "0-0-0-0". Modifiez le code PIN à l’aide de l’option Modifier PIN. Verrouillage Parental (Arrêt/ Activé) Vous pouvez verrouiller des chaînes dans la fonction Channel List (Liste des chaînes) an d'empêcher certains utilisateurs, tels que des enfants, de regarder des émissions qui ne leur sont pas destinées. Disponible uniquement lorsque la source Entrée est définie sur TV. Modier PIN Une modication de votre mot de passe est requise pour pouvoir congurer le téléviseur. Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l’ordre suivant, ce qui a pour effet de le réinitialiser sur "0-0-0-0" : POWER (Arrêt) → MUTE → 8 → 2 → 4 → POWER (Marche). ¦ Autres fonctionnalités Langue Permet de dénir la langue des menus. Mode Jeu (Arrêt / Activé) lorsque vous connectez une console de jeux, telle qu’une PlayStation™ ou Xbox™, vous pouvez bénécier d’une expérience ludique encore plus réaliste en sélectionnant le mode Jeu. REMARQUE Précautions et restrictions du mode Jeu – Pour déconnecter la console de jeux et connecter un autre périphérique externe, dénissez Mode jeu sur Arrêt dans le menu de conguration. – Si vous afchez le menu du téléviseur en Mode Jeu, l’écran tremble légèrement.

Le mode Jeu n'est pas disponible en mode TV.

Après avoir connecté la console de jeux, définissez Mode Jeu sur Activé pour disposer d’une bonne qualité d’image. Si Mode Jeu est défini sur Activé : le mode Image est défini sur Standard et le mode Son, sur Personnalisé. Le Mode Jeu est destiné à la pratique de jeux vidéo. Mélodie (Arrêt / Bas / Moyen / Elevé) cette option permet de dénir la lecture d’une mélodie lors de la mise en marche ou l’arrêt du téléviseur. Mode éco

(Arrêt / Bas / Moyen / Elevé / Auto) Cette fonction règle la luminosité du téléviseur an de réduire la consommation d'énergie. Lorsque vous regardez la télévision la nuit, dénissez l'option "Energy Saving" (Mode éco.) sur "High" (Elevé) pour réduire la fatigue des yeux et la consommation d'énergie. [UA-ASIA]BN68-03708B-00Fre.indb 15 2011-5-12 13:43:3816 Français Fonctions avancéesFonctions avancées Media Play ¦ Connexion d'un périphérique USB1. Allumez votre téléviseur.2. Connectez un périphérique USB contenant des photos et/ou des chiers musicaux au port USB sur le côté du téléviseur.

3. Lorsque l'écran de sélection Entrée s'afche, appuyez sur le bouton ► ou ▼

Media Play (USB), puis sur le bouton ENTER

Utilisation du menu Media Play

1. Appuyez sur le bouton MENU. Appuyez sur le bouton ▲ ou ▼ pour

sélectionner Application, puis appuyez sur ENTER

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Media Play (USB), puis appuyez sur le bouton ENTER

Appuyez sur le bouton ▲ ou ▼ pour sélectionner le périphérique de stockage USB correspondant, puis appuyez sur le bouton ENTER

Le menu Media Play diffère en fonction du périphérique de stockage USB connecté au téléviseur. Certains périphériques risquent de ne pas être pris en charge pour cause de problèmes de compatibilité.4. Appuyez sur le bouton ◄ ou ► pour sélectionner une icône (Photo, Musique, Conguration), puis appuyez sur le bouton ENTER

Il se peut que le fonctionnement ne soit pas correct avec des fichiers multimédia sans licence. Liste des choses à connaître avant d'utiliser Media Play (USB) : x Vous ne devez utiliser que des caractères alphanumériques dans les noms de dossier ou de fichier (photo, musique). xLe système de fichiers ne prend en charge que le format FAT16/32 (le système de fichiers NTFS n'est pas pris en charge). Il est possible que certains types d'appareils photo numériques et de périphériques audio USB ne soient pas compatibles avec ce téléviseur. xMedia Play (USB) ne prend en charge que les périphériques de stockage de masse USB de la classe MSC. Cette dernière est dédiée aux périphériques de transport de masse uniquement. Il s'agit notamment des clés USB et des lecteurs de cartes Flash (les disques durs USB, concentrateurs USB et les périphériques USB de plus de 16 Go ne sont pas pris en charge). x Avant de connecter l'appareil au téléviseur, sauvegardez vos fichiers afin d'éviter qu'ils ne soient endommagés ou que des données ne soient perdues. SAMSUNG ne saurait, en aucun cas, être tenue responsable de la perte de données ou de l'endommagement d'un fichier de données. x Connectez-vous directement au port USB de votre téléviseur. Si vous utilisez une connexion par câble distincte, un problème de compatibilité USB risque de se poser.Arrière du téléviseurLecteur USBProtez des photos et/ou des chiers musicaux enregistrés sur un périphérique de stockage de masse USB de la classe MSC.

Seuls les formats de fichiers MP3 et JPEG sont pris en charge.

Le format MP3 du mode Media Play (USB) ne prend en charge que les fichiers musicaux à haute fréquence d'échantillonnage (32 kHz, 44,1 kHz ou 48 kHz).

Nous conseillons le format JPEG séquentiel.

Ne déconnectez pas le périphérique USB en cours de chargement.

MSC prend en charge les fichiers MP3 et JPEG, alors qu'un périphérique PTP prend uniquement en charge les fichiers JPEG.

Le protocole MTP (Media Transfer Protocol) n'est pas pris en charge.

La durée de lecture d'un fichier MP3 peut s'afficher sous la forme "00:00:00" si les informations relatives au temps de lecture ne figurent pas au début du fichier.

Plus la résolution de l'image est élevée, plus le temps d'affichage à l'écran sera long.

La liste musicale ou de photos affiche jusqu'à 300 dossiers ou fichiers.

En fonction de la taille du fichier, le chargement peut prendre quelques minutes.

Les fichiers MP3 avec gestion des droits numériques (DRM) téléchargés à partir d'un site payant ne peuvent pas être lus.

La technologie de gestion des droits numériques (DRM) prend en charge la création, la distribution et la gestion du contenu de manière intégrée et complète (par exemple, la protection des droits et des intérêts des fournisseurs de contenu, la prévention de la copie illégale du contenu), ainsi que la gestion de la facturation et des règlements.

Si un câble d'extension USB est utilisé, il se peut que le périphérique USB ne soit pas reconnu ou que les fichiers qui y sont stockés ne soient pas lus.

Si un périphérique USB connecté au téléviseur n'est pas reconnu, si la liste des fichiers qui y sont stockés est corrompue ou si un fichier de la liste est illisible, connectez le périphérique en question à l'ordinateur, formatez le périphérique et vérifiez la connexion.

S'il s'avère qu'un fichier supprimé de l'ordinateur est encore présent lors de l'exécution de Media Play, utilisez la fonction "Vider la Corbeille" de l'ordinateur pour le supprimer définitivement. Photo Visualisation d'une photo (ou d'un diaporama)

1. Appuyez sur le bouton INFO pour afcher l'option Lancer le

diaporama, Sélectionner tout ou Désélectionner tout.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner

Lancer le diaporama, puis appuyez sur le bouton ENTER

Durant le diaporama, les fichiers s'affichent dans l'ordre à partir du fichier à l'écran.

Les fichiers MP3 peuvent être lus automatiquement pendant le diaporama si le Fond musical par défaut est défini sur Activé. Pour pouvoir activer cette fonction, les fichiers MP3 et les fichiers photo doivent se trouver dans le même dossier sur le périphérique de stockage USB.

Appuyez sur le bouton INFO pendant le diaporama pour définir les options Vit. diaporama, Fond musical, Configuration du fond musical, Liste. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'option requise, puis appuyez sur le bouton ENTER

– Une fois l'option dénie, appuyez sur le bouton ENTER

pour effectuer la modication.

Appuyez sur le bouton INFO pendant l'affichage des photos pour définir les options suivantes : Lancer le diaporama; Zoom, Pivoter, Liste. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'option requise, puis appuyez sur le bouton ENTER

– Une fois l'option dénie, appuyez sur le bouton ENTER

pour effectuer la modication. Photo Photo Musique Configuration

Musique Photo Musique Configuration

Retour [UA-ASIA]BN68-03708B-00Fre.indb 17 2011-5-12 13:43:4118 Français Fonctions avancées Musique Utilisation de la liste MP3Icône de dossierIcône de liste audioIcône Revenir au niveau de dossier précédent Le fichier sélectionné s'affiche en haut de l'écran, avec le temps de lecture.1. Pour sélectionner un seul chier ou tous les chiers, appuyez sur le bouton INFO an d'afcher les menus Musique. Appuyez sur le bouton ENTER pour sélectionner Lecture, Lecture du chier sélectionné, Mode Répétition, Sélectionner tout ou Désélectionner tout.2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner une icône, puis appuyez sur le bouton ENTER

Si vous appuyez sur le bouton ENTER alors que vous vous trouvez sur une icône de note de musique, le chier musical est automatiquement lu. Si vous appuyez sur le bouton ENTER alors que vous vous trouvez sur une icône de dossier, les chiers musicaux contenus dans ce dossier s'afchent. ■ Lecture : permet de lire des chiers MP3. Ce menu affiche uniquement les fichiers portant l'extension MP3. Les fichiers portant d'autres extensions ne s'affichent pas, même s'ils sont enregistrés sur le même périphérique USB. Pour régler le volume sonore, appuyez sur le bouton de la télécommande. Pour couper le son, appuyez sur le bouton MUTE de la télécommande. ■ Mode Répétition (Activé / Arrêt) : permet de lire à plusieurs reprises des chiers MP3 dans le dossier actuel. Lecture de musique y Seuls les chiers portant l'extension MP3 sont afchés. Les chiers portant d'autres extensions ne s'afchent pas, même s'ils sont enregistrés sur le même périphérique USB. y Si le son est déformé lors de la lecture de chiers MP3, réglez les options Egaliseur et SRS TruSurround HD dans le menu Son. (Un chier MP3 surmodulé peut être à l'origine d'un problème sonore.) y Icône d'informations sur la fonction MusiqueReprise de la musique est Activé.Reprise de la musique est Arrêt. Photo Photo Musique Configuration

Musique Photo Musique Configuration SUM 307.2MB/973.7MB

Retour Photo Photo Musique Configuration

Musique Photo Musique Configuration

Retour Upper FolderFolderLectureRépéter la musique Arrêt Sélectionner tout Quitter [UA-ASIA]BN68-03708B-00Fre.indb 18 2011-5-12 13:43:4219 Français 04 Fonctions avancées Conguration Utilisation du menu Conguration ■ Vit. diaporama : sélectionnez cette option pour modier la vitesse de délement du diaporama. Vous avez le choix entre les options Rapide, Normal ou Lent. ■ Fond musical : sélectionnez cette option pour choisir un chier MP3 qui sera diffusé pendant le diaporama. Vous pouvez dénir l'option Musique sur Arrêt ou Activé. ■ Conguration du fond musical : pendant la diffusion du diaporama, utilisez Conguration du fond musical pour sélectionner un chier audio. Sélectionnez un chier MP3 comme fond musical. ■ Mode Répétition : sélectionnez cette option pour relancer la lecture du fond musical une fois que tous les chiers MP3 du dossier ont été lus. ■ Eco. écran : permet de dénir le délai avant l’activation de l’économiseur d’écran. Il apparaît lorsque vous n’appuyez sur aucun bouton pendant 4 heure, 8 heure et 10 heure. Lecture des photos / chiers musicaux sélectionnés y Appuyez sur le bouton jaune. y Répétez l'opération ci-dessus pour sélectionner les photos / chiers musicaux désirés.

Les photos ou fichiers sélectionnés sont marqués du symbole

. Pour annuler votre sélection, appuyez de nouveau sur le bouton jaune. y Appuyez sur le bouton ENTER

pour lire les photos ou chiers sélectionnés. Photo Photo Musique Configuration

Vit. diaporama : Rapide Fond musical : Arrêt Paramètres de musique de fondRépéter la musique : Marche Ecran de veille : 4 h

Retour [UA-ASIA]BN68-03708B-00Fre.indb 19 2011-5-12 13:43:4220 Français Informations supplémentaires Fonction Télétexte de chaîne analogique La page d’index du télétexte contient des instructions sur l’utilisation du service. Pour que les informations du télétexte s’afchent correctement, la réception des chaînes doit être stable. Autrement, des informations pourraient manquer ou certaines pages ne pas s’afcher. Vous pouvez changer de page de télétexte en appuyant sur les boutons numériques de la télécommande.Les pages de télétexte sont organisées en six catégories :Catégorie Contenu Catégorie Contenu Numéro de la page sélectionnée.D Date et heure Identité de la chaîne émettrice.E Texte. Numéro de la page actuelle ou indications de recherche. Informations sur l'état. Informations FASTEXT.

0 (mode) : permet de sélectionner le mode Télétexte (LIST/FLOF). Si vous appuyez sur ce bouton en mode LISTE, vous accédez au mode d'enregistrement de liste. Dans ce mode, vous pouvez enregistrer une page télétexte dans une liste à l'aide du bouton 8 (mémoriser).

/ (Télétexte activé/ mix/désactivé): permet d'activer le mode Télétexte après avoir choisi la chaîne diffusant le service. Appuyez deux fois sur ce bouton pour superposer le mode Télétexte à l'émission en cours de diffusion. Appuyez sur le bouton une nouvelle fois pour quitter le système télétexte.

8 (mémoriser) : stocke les pages du télétexte.

6 (index) : afche, à tout moment, la page d'index (sommaire) du télétexte.

4 (taille) : permet d'afcher la moitié supérieure de l'écran en caractères deux fois plus grands. Pour afcher la moitié inférieure de l'écran au même format, appuyez une nouvelle fois sur ce bouton. Appuyez à nouveau pour rétablir le mode d'afchage normal.

5 (révéler) : afche le texte masqué (les réponses à un questionnaire, par exemple). Appuyez à nouveau sur ce bouton pour rétablir le mode d'afchage normal. 1 (sous-page) : afche la sous-page disponible.

2 (page suivante) : afche la page suivante du télétexte.

3 (page précédente) : afche la page précédente du télétexte. 9 (maintenir) : permet de bloquer l'afchage sur une page précise, si celle-ci est reliée à plusieurs pages secondaires qui s'afchent automatiquement les unes après les autres. Pour reprendre l'afchage des autres pages, appuyez à nouveau sur ce bouton.

7 (annuler) : afche le programme en cours pendant la recherche d'une page Boutons de couleur (rouge /vert / jaune / bleu) : si la société de radiodiffusion utilise le système FASTEXT, les différents sujets traités dans la page télétexte disposent d'un code couleur et peuvent être sélectionnés à l'aide des boutons de couleur de la télécommande. Appuyez sur le bouton dont la couleur correspond à celle de la rubrique souhaitée. La page afche d'autres informations en couleur que vous pouvez sélectionner de la même manière. Pour afcher la page précédente ou suivante, appuyez sur le bouton de la couleur correspondante.

[UA-ASIA]BN68-03708B-00Fre.indb 20 2011-5-12 13:43:4321 Français 05 Informations supplémentaires Installation du support mural Installation du kit de montage mural Les éléments du support mural (vendus séparément) permettent de xer le téléviseur au mur. Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec les éléments du support mural. Faites appel à un technicien pour installer la xation murale. Si vous choisissez d’effectuer vous-même l’installation murale, Samsung Electronics ne saurait être tenue responsable des éventuels dommages matériels ou des éventuelles blessures dont vous, ou d’autres personnes, pourriez être victimes. Caractéristiques du kit de xation murale (VESA) Cas A. Installation du dispositif de xation murale SAMSUNG Cas B. Installation du support mural d'un autre fabricant

Le kit de fixation murale est vendu séparément. Installez votre xation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la xer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur non droit, la xation risque de tomber et de provoquer de graves blessures.

Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous.

Le kit de fixation murale s’accompagne d’un manuel d’installation détaillé et de toutes les pièces nécessaires au montage.

N’utilisez pas de vis plus longues que la dimension standard, car elles pourraient endommager l’intérieur du téléviseur.

Pour les fixations murales non conformes aux spécifications des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques.

N’utilisez pas de vis non conformes aux spécifications des vis VESA standard.

Ne serrez pas trop les vis ; cela pourrait, en effet, endommager le produit ou provoquer sa chute, entraînant des blessures. Samsung ne peut être tenue responsable de ce type d’accident.

Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l’utilisation d’une fixation murale non-VESA ou non spécifiée, ou si l’utilisateur ne suit pas les instructions d’installation du produit.

Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés. Famille de produits pouces Spéc. VESA (A * B) Vis standard QuantitéLCD-TV19~22 75 X 75

26 200 X 10032~40 200 X 200 M646 400 X 400 M8LED-TV19~22 75 X 75 23~37 200 X 10032~40 200 X 200M846~60 400 X 40065~75 600 X 400 [UA-ASIA]BN68-03708B-00Fre.indb 21 2011-5-12 13:43:4422 Français Informations supplémentaires 45mm "Un périphérique USB d'une longueur égale ou supérieure à 45 mm peut toucher le mur lorsqu'il est connecté à un modèle 26" ou 32" installé sur un support mural. Il est donc recommandé d'utiliser un périphérique USB de plus petite taille.N’installez pas votre kit de xation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter. Verrou antivol Kensington L’antivol Kensington est un dispositif utilisé pour xer physiquement le système lorsqu’il est utilisé dans un endroit public. L’aspect et la méthode de verrouillage peuvent différer de l’illustration en fonction du fabricant. Consultez le manuel fourni avec le verrou Kensington pour obtenir des instructions d’utilisation. Une icône “K” est présente à l’arrière du téléviseur. Un verrou Kensington se trouve à côté de l’icône “K”. L’emplacement et la couleur peuvent varier en fonction du modèle.Pour vérouiller l'appareil, procédez comme suit :1. Enroulez le câble de verrouillage Kensington autour d'un objet large et xe tel qu'un bureau ou une chaise.2. Glissez le bout du câble auquel est attaché le verrou dans la boucle du câble de verrouillage Kensington.3. Insérez le dispositif de verrouillage dans la fente Kensington de l'appareil (1).4. Fermez le verrou. Ces instructions sont d'ordre général. Pour de plus amples informations, consultez le manuel d'utilisation fourni avec le dispositif de verrouillage. Le dispositif de verrouillage est vendu séparément. L’emplacement du verrou Kensington peut varier en fonction du modèle. <Optionnel>

[UA-ASIA]BN68-03708B-00Fre.indb 22 2011-5-12 13:43:4523 Français 05 Informations supplémentaires Fixation du téléviseur au mur Attention : si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité accrue, installez le dispositif antichute comme indiqué ci-après. Pour éviter toute chute du téléviseur

Les colliers, vis et chaînettes n’étant pas fournis, vous devez les acheter séparément.

1. Faites passer les vis dans les colliers et xez-les fermement au

mur. Assurez-vous que les vis sont bien xées.

Caractéristiques des vis

Pour un téléviseur LCD de 32 à 40 pouces : M6

Pour un téléviseur LED de 19 à 27 pouces : M4

Pour un téléviseur LED de 32 à 65 pouces : M8

Retirez les vis situées sur la partie centrale arrière du téléviseur, placez-les dans les colliers, puis xez-les à nouveau sur le téléviseur.

3. Reliez les colliers xés au téléviseur et ceux xés sur le mur à

l’aide de chaînettes, puis attachez-les fermement.

Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d’usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

Placez le téléviseur à proximité du mur afin qu’il ne bascule pas vers l’arrière.

Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.

Détachez la chaînette avant de déplacer le téléviseur. Mur [UA-ASIA]BN68-03708B-00Fre.indb 23 2011-5-12 13:43:4624 Français Informations supplémentaires Dépannage Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces astuces de dépannage ne s’applique à votre problème, rendez-vous sur le site "www.samsung.com", puis cliquez sur Service ou contactez le centre d’appel dont les coordonnées gurent sur la couverture arrière du présent manuel. Problèmes Solutions et explications Qualité de l'imageLa qualité de l'image afchée par le téléviseur n'est pas aussi bonne que dans le magasin.• Si vous possédez un décodeur câble / boîtier décodeur analogique, passez à un décodeur numérique. Utilisez des câbles HDMI ou Composant pour fournir une qualité d'image HD (haute dénition).• Abonnés câble / satellite : essayez les chaînes HD dans la liste des canaux.• Connexion de l'antenne : essayez les chaînes HD après avoir effectué une mémorisation automatique. De nombreuses chaînes HD sont mises à niveau par rapport à du contenu SD (dénition standard).• Réglez la résolution de sortie vidéo du décodeur câble/boîtier décodeur sur 1080i ou 720p.

• Veillez à respecter la distance minimale recommandée entre vous et le téléviseur (distance basée sur la taille et la dénition du signal).L'image est déformée : macrobloc, petit bloc, points, pixellisation• La compression de contenu vidéo peut engendrer une déformation de l'image, en particulier pour les mouvements rapides comme le sport et les lms d'action.• Un niveau de signal faible ou de mauvaise qualité peut déformer l'image. Il ne s'agit pas d'un problème lié au téléviseur.• Utiliser un téléphone portable à proximité d'un téléviseur (jusqu'à 1 m environ) peut être source de parasites visuels sur les téléviseurs analogiques et numériques. Couleur incorrecte ou manquante. • Si vous utilisez une connexion Composant, assurez-vous que les câbles Composant sont raccordés aux prises appropriées. Des raccordements desserrés ou incorrects peuvent engendrer des problèmes au niveau de la couleur ou un écran vide.La couleur ou la luminosité est de mauvaise qualité.
• Réglez les options Image dans le menu du téléviseur (accédez au mode Image / Couleur / Luminosité / Netteté)
• Réglez l'option Mode éco. dans le menu du téléviseur (accédez à MENU - Image - Solution Eco - Mode éco.) (P.15)
• Essayez de réinitialiser l'image pour en afcher les paramètres par défaut (accédez à MENU - Image - Réinitialisation de l'image)Il y a une ligne pointillée sur les bords de l'écran.
• Si la taille de l'image est dénie sur Adapter écran, réglez le paramètre sur 16:9. (P. 12)
• Changez la résolution du décodeur câble/boîtier décodeur. L'image est en noir et blanc. • Si vous utilisez une entrée composite AV, connectez le câble vidéo (jaune) au connecteur vert de l'entrée composant 1 du téléviseur.Lors d'un changement de chaîne, l'image se bloque, est déformée ou s'afche avec un léger décalage.• En cas de raccordement à un décodeur câble, essayez de réinitialiser ce dernier. Rebranchez le cordon d'alimentation secteur et patientez jusqu'au redémarrage du décodeur câble. Cette opération peut prendre jusqu'à 20 minutes.• Réglez la résolution de sortie du décodeur câble sur 1080i ou 720p.Qualité sonoreIl n'y a aucun son ou celui-ci est trop faible au volume maximum.• Vériez le volume de l'appareil externe connecté à votre téléviseur.La qualité d'image est bonne, mais aucun son n'est émis.• Si vous utilisez un appareil externe, assurez-vous que les câbles audio sont raccordés aux prises d'entrée audio appropriées du téléviseur.• Si vous utilisez un appareil externe, vériez l'option de sortie audio de l'appareil connecté (il se peut, par exemple, que vous deviez dénir l'option audio de votre décodeur câble sur HDMI si vous utilisez une connexion HDMI).• Si vous utilisez un câble DVI-HDMI, un câble audio distinct est requis.
• Si votre téléviseur est équipé d'une prise casque, assurez-vous que rien n'y est connecté. Les haut-parleurs émettent un son inhabituel.• Vériez les connexions des câbles. Vériez qu'aucun câble vidéo n'est raccordé à une entrée audio.• Pour les connexions de télédistribution ou antenne, vériez l'intensité du signal. Un niveau de signal faible peut provoquer une distorsion sonore. [UA-ASIA]BN68-03708B-00Fre.indb 24 2011-5-12 13:43:4625 Français 05 Informations supplémentaires Problèmes Solutions et explications Aucune image, aucune vidéo Le téléviseur ne s'allume pas. • Vériez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur.

• Vériez que la prise murale est opérationnelle.

• Essayez d'appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après. Le téléviseur s'éteint automatiquement. • Vériez que la fonction Veille est réglée sur Arrêt dans le menu Conguration. (P. 14)

• Vériez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur.

• Lorsque vous regardez la télévision sur une connexion de télédistribution ou antenne, le téléviseur s'éteint après 10 à 15 minutes en l'absence de signal. Aucune image / vidéo n’est afchée. • Vériez le raccordement des câbles (retirez tous les câbles connectés au téléviseur et aux appareils externes, puis rebranchez-les).

• Réglez les sorties vidéo de vos périphériques externes (décodeur câble / boîtier décodeur, lecteur DVD, lecteur Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, si la sortie d'un périphérique externe est HDMI, vous devez établir une connexion avec une entrée HDMI du téléviseur.

• Vériez que les appareils connectés sont sous tension.

• Veillez à sélectionner la source appropriée du téléviseur en appuyant sur le bouton SOURCE de la télécommande du téléviseur. Connexion RF (câble / antenne) Le téléviseur ne reçoit pas toutes les chaînes.

• Vériez que le câble de l'antenne est raccordé correctement.

• Essayez la fonction Plug & Play (conguration initiale) pour ajouter des chaînes disponibles à la liste. Accédez à MENU - Conguration - Plug & Play (conguration initiale) et attendez que toutes les chaînes disponibles soient mémorisées. (P.6)

• Vériez que l'antenne est positionnée correctement. L'image est déformée : macrobloc, petit bloc, points, pixellisation

• La compression de contenu vidéo peut provoquer une déformation de l'image, en particulier pour les mouvements rapides comme le sport et les lms d'action.

• Un niveau de signal faible peut déformer l'image. Il ne s'agit pas d'un problème lié au téléviseur. Autres L'image ne s'afche pas en mode plein écran.

• Des barres noires s'afchent de chaque côté des chaînes HD lors de l'afchage de contenu SD (4:3) mis à niveau.

• Des barres noires s'afchent en haut et en bas des lms dont le format d'image est différent de celui de votre téléviseur.

• Dénissez les options de taille de l'image de votre appareil externe ou téléviseur sur Plein écran. La télécommande ne fonctionne pas. • Remplacez les piles de la télécommande en respectant la polarité (+/-).

• Nettoyez la lentille de la télécommande.

• Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m. La télécommande du décodeur câble / boîtier décodeur ne permet pas d'allumer ou d'éteindre le téléviseur, ni de régler le volume.

• Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur câble/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG. Le message "Mode non pris en charge" est afché.

• Vériez la résolution prise en charge par le téléviseur et réglez la résolution de sortie du périphérique externe en conséquence. Reportez-vous aux paramètres de résolution à la page 8 du présent manuel. Une odeur de plastique se dégage du téléviseur.

• Cette odeur est normale et s'atténuera avec le temps. Le téléviseur penche sur le côté. • Retirez le support de base du téléviseur et réassemblez-le. L'assemblage du support de base s'effectue difcilement.

• Veillez à placer le téléviseur sur une surface plane. Si vous ne parvenez pas à retirer les vis du téléviseur, utilisez un tournevis aimanté. Le menu des chaînes est grisé (indisponible).

• Le menu Chaîne n'est disponible que si la source TV est sélectionnée. Vos paramètres sont perdus après 30 minutes ou à chaque mise hors tension du téléviseur.

• Si le téléviseur est en mode Démo. magasin, les paramètres audio et vidéo sont réinitialisés toutes les 30 minutes. Remplacez le mode Démo. magasin par le mode Util. domicile dans la procédure Plug & Play (conguration initiale). Appuyez sur le bouton SOURCE pour sélectionner le mode TV et accédez à MENU → Conguration → Plug & Play (conguration initiale) → ENTER E (P.6) Perte intermittente du signal audio ou vidéo.

• Vériez le raccordement des câbles ; rebranchez-les au besoin.

• Une perte de l'image ou du son peut être provoquée par l'utilisation de câbles trop rigides ou épais. Veillez à ce que les câbles soient sufsamment souples pour une utilisation à long terme. En cas d'installation du téléviseur en position murale, nous vous recommandons d'utiliser des câbles avec des connecteurs de 90 °degrés. [UA-ASIA]BN68-03708B-00Fre.indb 25 2011-5-12 13:43:4626 Français Informations supplémentaires Problèmes Solutions et explicationsDes petites particules sont visibles lorsque vous observez de près le bord du cadre du téléviseur.• Elles font partie de la conception du produit et ne constituent pas un défaut.Problèmes récurrents liés à l'image/au son.• Vériez et modiez le signal/la source.Il peut y avoir une réaction entre les coussinets en caoutchouc situés sur le support de base et la nition de certains meubles.• Pour éviter que cela ne se produise, utilisez des coussinets de feutre sur toute surface du téléviseur en contact direct avec un meuble. Ce téléviseur LCD / LED TFT est équipé d'un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit. ¦ Stockage et entretien

Si vous enlevez l’autocollant appliqué sur l’écran du téléviseur, éliminez les traces puis nettoyez le téléviseur. Ne vaporisez pas d’eau ni d’agent nettoyant directement sur le produit. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution.Nettoyez le produit à l’aide d’un chiffon doux imprégné d’une petite quantité d’eau. ¦ License TruSurround HD, SRS and symbol are trademarks of SRS Labs, Inc. TruSurround HD technology is incorporated under licence from SRS Labs, Inc.Avis concernant les Licences libres En cas d'utilisation d'un logiciel libre (Open Source), les licences correspondantes sont disponibles dans le menu du produit.L'Open Source utilisée dans ce produit est disponible sur la page Web suivante : http://opensource.samsung.comL'avis concernant les Licences libres est uniquement disponible en anglais. [UA-ASIA]BN68-03708B-00Fre.indb 26 2011-5-12 13:43:4727 Français 05 Informations supplémentaires Caractéristiques techniques Conditions ambiantes Température en service Humidité en fonctionnement Température de stockage Humidité sur le lieu de stockage 10°C à 40°C (50°F à 104°F) 10% à 80%, sans condensation -20°C à 45°C (-4°F à 113°F) 5% à 95%, sans condensation Socle orientable (Gauche / droite) 0˚ Nom du modèle LA40D503 UA40D5003 UA22D5003 Résolution de l’afchage 1920X1080 Taille de l'écran (Diagonale) 40 pouces 40 pouces 22 pouces Son Sortie 10Wx2 3Wx2 Dimensions (L x P x H) Corps Avec socle

Poids Corps Avec socle 13,3 Kg 11,6 Kg 11,0 Kg 9,8 Kg 3,5 Kg 3,4 Kg Nom du modèle LA32D403 UA32D4003 UA26D4003 Résolution de l’afchage 1360X768 Taille de l'écran (Diagonale) 32 pouces 32 pouces 26 pouces Son Sortie 5Wx2 Dimensions (L x P x H) Corps Avec socle

Poids Corps Avec socle 8,7 Kg 7,7 Kg 7,3 Kg 6,3 Kg 4,4 Kg 4,1 Kg

La conception et les spécifications peuvent être modifiées sans préavis.

Pour en savoir plus sur l’alimentation et la consommation électrique, consultez l’étiquette apposée sur le produit. [UA-ASIA]BN68-03708B-00Fre.indb 27 2011-5-12 13:43:4728 Français Informations supplémentaires Index

Câbles d'entrée 6 Composante 7

Media Play 16 Mélodie 15 Mémorisation Auto 11 Mémorisation Manuelle 11 Minuteur 14 Mode éco 15 Mode Veille 4

Nouvelle syntonisation des chaînes 11

Télécommande 5 Télétexte 20 Témoin d’alimentation 4
