| Caractéristiques techniques | Capteur de proximité inductif, modèle IFM KA5002 |
|---|---|
| Type de capteur | Inductif |
| Plage de détection | 0 à 5 mm |
| Tension d'alimentation | 10 à 30 V DC |
| Sortie | PNP ou NPN, selon le modèle |
| Fréquence de commutation | 300 Hz |
| Utilisation | Détection de métaux dans des applications industrielles |
| Conditions d'utilisation | Température de fonctionnement : -25 à +70 °C |
| Maintenance | Vérification régulière de l'état du capteur et nettoyage si nécessaire |
| Sécurité | Respecter les normes électriques lors de l'installation |
| Informations générales | Certifié CE, résistant aux chocs et aux vibrations |
FOIRE AUX QUESTIONS - KA5002 IFM
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice KA5002 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KA5002 de la marque IFM.
MODE D'EMPLOI KA5002 IFM

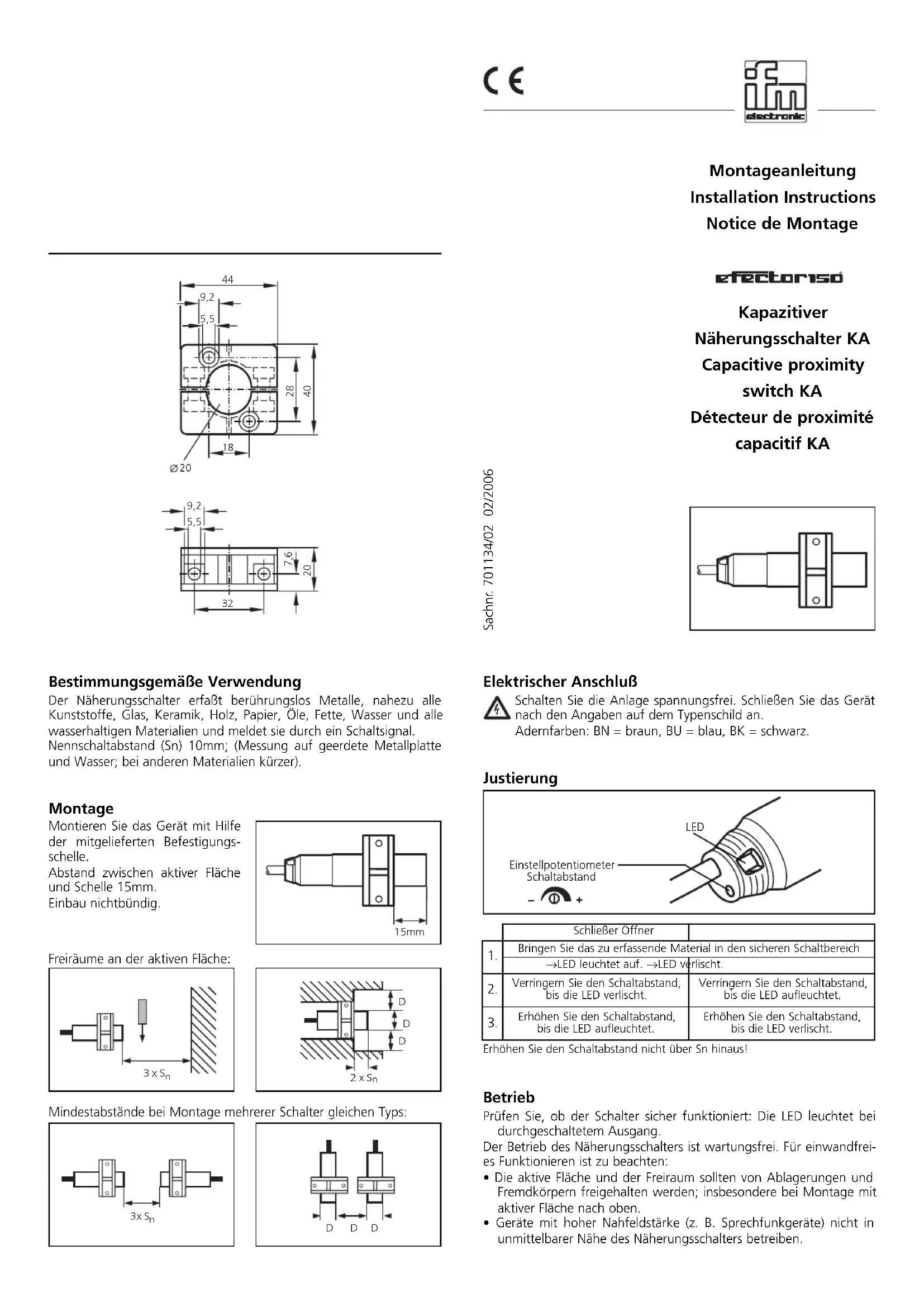

7,6 5,5 9,2 Sachnr. 701134/02 02/2006Function and features This proximity switch detects metals, almost all plastics, glass, ceram- ics, wood, paper, oils, greases, water and all hydrous materials without contact and indicates their presence by providing a switched signal. Nominal sensing range (Sn) 8 mm (measured on on an earthed metal plate and water; a shorter sensing range for other materials). Installation Mount the proximity switch by means of the mounting bracket provided. Distance between sensing face and bracket 15mm. Non-flush installation. Open space around the sensing face: Minimum distance when several switches of the same type are mounted: Fonctionnement et caractéristiques Ce détecteur de proximité détecte les métaux, presque tous les pla- stiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l’eau et tous les matériaux aqueux sans contact et indique leur pré- sence par un signal de commutation. Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l’eau; en cas d’autres matériaux portée inférieure à 8 mm). Montage Monter le détecteur de proximité avec l’équerre de fixation livrée. Distance entre la face active et la bride 15mm. Montage non encastré. Zone de dégagement autour de la face active: Distances minimales lorsque plusieurs détecteurs de la même version sont montés: Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l’étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir. Réglage Fonctionnement Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée. Pour un bon fonctionnement il faut respecter les indications suivantes:
- La face active et la zone de dégegement doivent être dégagés de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.
NO NF Introduire le matériau à détecter dans la zone de détection sûre.
- La LED est allumée. → La LED s’éteigne. Réduire la portée jusqu’à ce que la LED s’éteigne.. Réduire la portée jusqu’à ce que la LED est allumée. Augmenter la portée jusqu’à ce que la LED est allumée. Augmenter la portée jusqu’à ce que la LED s’éteigne. Ne pas augmenter la portée au-dessus de Sn. potentiomètre de réglage portée LED
