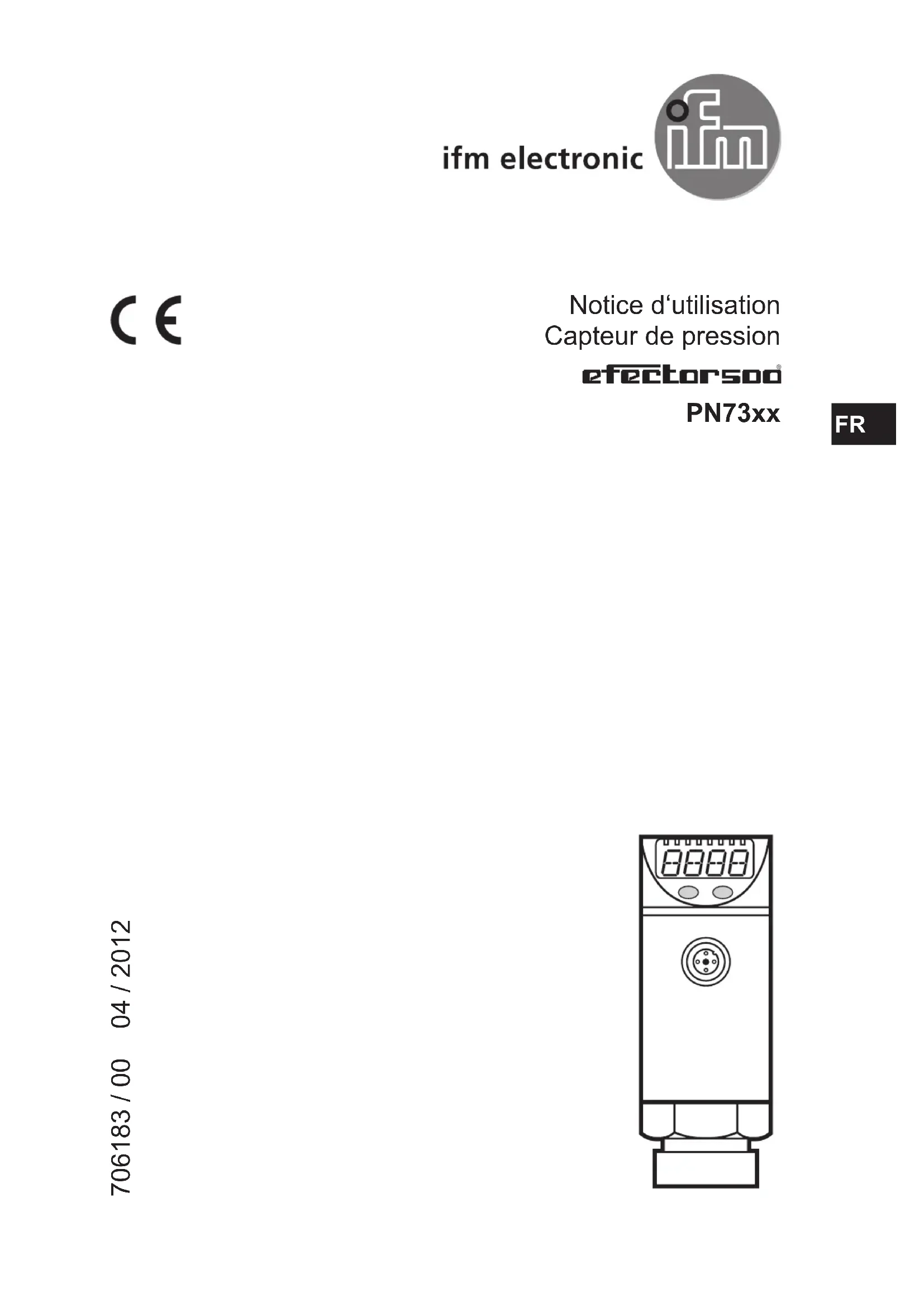

Notice d‘utilisation Capteur de pression PN73xx

706183 / 00 04 / 20122 Contenu 1 Remarque préliminaire 3 11 Symboles utilisés 3 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques 4 4 Fonction 4 41 Communication, paramétrage, évaluation 4 42 Fonction de commutation 5 43 Fonction de diagnostic 5 5 Montage 6 6 Raccordement électrique 6 7 Eléments de service et d‘indication 7 8 Menu 8 81 Structure du menu 8 82 Explication du menu 9 9 Paramétrage 10 91 Paramétrage général 10 92 Configuration de l’affichage (optionnel) 12 93 Réglage des signaux de sortie 12 931 Réglage de la fonction de sortie 12 932 Réglage des seuils de commutation 12 94 Réglages par l‘utilisateur (option) 13 941 Réglage de la temporisation des sorties de commutation 13 942 Réglage de la logique de commutation des sorties 13 943 Réglage de l’amortissement des sorties de commutation 13 95 Fonctions services 13 951 Lecture des valeurs min et max pour la pression du système 13 952 Restaurer les réglages usine 13 10 Fonctionnement 14 101 Lecture des valeurs paramétrées 14 102 Messages d’erreur 14 11 Schéma d‘encombrement 15 12 Données techniques 16 121 Plages de réglage 17 13 Réglage usine 183

1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations 2 Consignes de sécurité

• Avant la mise en service de l’appareil, lire cette notice S’assurer que le produit est approprié pour l’application concernée sans aucune restriction d’utilisation

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels

• Dans toutes les applications, vérifier la compatibilité des matières du produit (→chapitre12Donnéestechniques)aveclesfluidessouspressionàmesurer.

• Emploi dans des gaz à des pressions > 363 PSI (25 bar) seulement après consultation du fabricant ifm4 3 Fonctionnement et caractéristiques L’appareil surveille la pression du système de machines et d’installations Applications Type de pression : pression relative Référence Etendue de mesure Surpression admissible Pression d'éclatement PSI bar PSI bar PSI bar PN7300 05 800 0400 8 700 600 14 500 1 000 PN7302 01 450 0100 4 350 300 9 400 650 PN7303 0363 025 2 175 150 5 075 350 PN7304 -14,5145 -110 1 087 75 2 175 150 MPa = bar ÷ 10 / kPa = bar × 100 Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée La pression d’éclatement indiquée ne doit pas être dépassée Même si la pression d’éclatement n’est dépassée que brièvement, l’appareil peut être détruit REMARQUE : risque de blessures ! Emploi dans des gaz à des pressions > 363 PSI (25 bar) seulement après consultation du fabricant ifm Les appareils à haute pression (400 bar / 5802 PSI) sont fournis avec un dispositif d’amortissement intégré pour éviter tout risque de blessures en cas d’éclatement causé par une dépassement de la pression d’éclatement

• En cas de démontage du dispositif d’amortissement le dispositif d’amortissement peut devenir inutilisable En cas de question veuillez contacter les spécialistes de vente d’ifm electronic 4 Fonction

4.1 Communication, paramétrage, évaluation

• L’appareil affiche la pression actuelle du système

• Il génère 2 signaux de sortie selon le paramétrage OUT1 •Signal de commutation pour la valeur process ; IO-Link OUT2 2 options

• Signal de commutation pour la valeur process

• Signal de diagnostic (en cas d'erreur la sortie 2 est inactive)5

• La fonction suivante est disponible via IO-Link (OUT1) : Lire la valeur process actuelle, modifier les paramètres et les transmettre à d’autres appareils du même type avec le programme de service FDT ifm Con- tainer ou d’autres outils de paramétrage avec possibilité IO-Link La librairie du programme des objets DTM disponibles et le fichier IO Device Description(IODD)peuventêtretrouvésàwww.ifm.com→Service→Down- load

4.2 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonctionhystérésis/normalementouvert:[OUx]=[Hno](→fig.1).

• Fonctionhystérésis/normalementfermé:[OUx]=[Hnc](→fig.1). D’abord le seuil d’enclenchement (SPx) est réglé, ensuite le seuil de déclenche- ment (rPx) avec la différence souhaitée

• Fonctionfenêtre/normalementouvert:[OUx]=[Fno](→fig.2).

• Fonctionfenêtre/normalementfermé:[OUx]=[Fnc](→fig.2). La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx SPx = valeur supérieure, rPx = valeur inférieure

P = pression du système ; HY = hystérésis ; FE = fenêtre ;

4.3 Fonction de diagnostic

La sortie 2 sert de sortie de diagnostic selon la spécification DESINA si [OU2] = [dESI]6

• Si aucun défaut n’est présent, la sortie est commutée et fournit UB+ (si P-n = PnP) ou UB- (si P-n = nPn)

• La sortie devient inactive pour les cas de mauvais fonctionnement suivants: - cellule de mesure défectueuse - court-circuit de la sortie 1 5 Montage Avant le montage et le démontage de l’appareil : s’assurer que l’installation est hors pression ► Insérer l’appareil dans un raccord process 7/16-20 UNF (SAE) ► Serrer fermement 6 Raccordement électrique L'appareil doit être monté par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés Alimentation selon EN50178, TBTS, TBTP ► Mettre l’installation hors tension ► Raccorder l’appareil comme suit : 2 x commutation positive 2 x commutation négative

• sortie de commutation TOR contrôle de pression; IO-Link Broche 2 (OUT2)

• sortie de commutation TOR si [OU2] = [Hno], [Hnc], [Fno] ou [Fnc]

• sortie de diagnostic si [OU2] = [dESI] Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)7

7 Eléments de service et d‘indication

1 à 8 : LED indicatrices - LED 1 à LED 3 = pression du système dans l'unité de mesure indiquée sur l'étiquette - Les LED 4 à 6 ne sont pas utilisées - LED 7, LED 8 = état de commutation de la sortie correspondante 9: Affichage alphanumérique, 4 digits - affichage de la pression actuelle du système - affichage des paramètres et valeurs de paramètres 10 : Bouton Set - réglage des valeurs de paramètres (en continue en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois) 11 : Bouton Mode/Enter - sélection des paramètres et confirmation des valeurs de paramètres8 8 Menu

SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT1 commute SP2/rP2 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT2 commute OU1 Fonction de sortie pour OUT1 :

• Signal de commutation pour les valeurs limites de pression : fonction hy- stérésis [H ] ou fonction fenêtre [F ], soit en normalement ouvert [ no] soit en normalement fermé [ nc] OU2 Fonction de sortie pour OUT2 :

• Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ] ou fonction fenêtre [F ], soit en normalement ouvert [ no] soit en normalement fermé [ nc]

• Signal de diagnostic [OU2] = dESI EF Fonctions étendues /accès au niveau de menu 2 Uni Unité de mesure standard pour la pression du système HI Mémoire valeur maximum pour la pression du système LO Mémoire valeur minimum pour la pression du système (seul pour PN7304 dS1/dS2 Temporisation à l'enclenchement pour OUT1 / OUT2 dr1/dr2 Temporisation au déclenchement pour OUT1 / OUT2 P-n Logique de commutation des sorties : pnp / npn dAP Amortissement pour les sorties de commutation diS Fréquence de rafraîchissement et orientation de l'affichage rES Récupérer les réglages de base effectués en usine10 9 Paramétrage Pendant le paramétrage l’appareil reste en mode de fonctionnement Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu’à ce que le paramétrage soit validé

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

Sélectionner le paramètre ► Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché.

Régler la valeur du paramètre ► Appuyer sur [Set] et le maintenir appuyé > La valeur actuelle du réglage clignote pendant 5 s > Après 5 s : la valeur réglée est modi- fiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en le maintenant appuyé

Les valeurs numériques sont incrémentées Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum Ensuite, le cycle recommence à la valeur de réglage minimum

Valider la valeur du paramètre ► Appuyer brièvement sur [Mode/ Enter] > Le paramètre est indiqué de nou- veau La nouvelle valeur réglée est mémorisée

Réglage d'autres paramètres : ► Recommencer par l'étape 1 Terminer le paramétrage : ► Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15

> L'appareil se remet en mode de fonctionnement

• Si [SLoc] est affiché lorsque l’on essaie de changer une valeur des paramètres c’est que le capteur est verrouillé via le logiciel Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage11

• Changement du niveau de menu 1 au niveau de menu 2 : ► Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché. Si le sous-menu est protégé par un code d'accès, [Cod1] clignote sur l'affichage ► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que le numéro de code valable apparaisse ► Appuyer brièvement sur [Mode/ Enter] Livraison par ifm electronic : sans restric- tion d'accès

► Appuyer brièvement sur [Set] > Le premier paramètre du sous-menu est affiché (ici : [Uni])

Avec l’interface utilisateur du programme ifm Container : ► Activer le bouton [EF] Si le niveau de menu 2 est protégé par un code d’accès, le champ de saisie pour le numéro de code est activé ► Saisir le numéro de code valable

• Verrouillage / déverrouillage : L’appareil peut être verrouillé électroniquement afin d’éviter une fausse pro- grammation non intentionnelle ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [Mode/Enter] + [Set] pendant 10 s > [Loc] est affiché

Durant le fonctionnement : [Loc] est affiché brièvement si l'on essaie de changer les paramétrages Pour déverrouiller : ► Appuyer sur [Mode/Enter] + [Set] pendant 10 s > [uLoc] est affiché

A la livraison : non verrouillé12

• Timeout : Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée

9.2 Configuration de l’affichage (optionnel)

► Sélectionner [Uni] et régler l’unité de mesure : - [bar], [MPa], [PSI] ► Sélectionner [diS] et régler la fréquence de rafraîchissement et l’orientation de l’affichage : - [d1]: actualisation de la valeur mesurée toutes les 50 ms - [d2]: actualisation de la valeur mesurée toutes les 200 ms - [d3]: actualisation de la valeur mesurée toutes les 600 ms - [rd1], [rd2], [rd3]: affichage comme d1, d2, d3 ; tourné de 180° - [OFF]: L’affichage est désactivé en mode de fonctionnement

9.3 Réglage des signaux de sortie

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [OU2] et régler la fonction : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé - [dESI] = sortie 2 sert de sortie de diagnostic

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] / [SP2] et régler la valeur à laquelle la sortie com- mute ► Sélectionner [rP1] / [rP2] et régler la valeur à laquelle la sortie est désactivée rPx est toujours inférieur à SPx Seules des valeurs inférieures à SPx sont acceptées13

9.4 Réglages par l‘utilisateur (option)

9.4.1 Réglage de la temporisation des sorties de commutation

[dS1] / [dS2] = temporisation à l’enclenchement pour OUT1 / OUT2 [dr1] / [dr2] = temporisation au déclenchement pour OUT1 / OUT2 ► Sélectionner [dS1], [dS2], [dr1] ou [dr2] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n’est pas active)

9.4.2 Réglage de la logique de commutation des sorties

► Sélectionner [P-n], régler [PnP] ou [nPn]

9.4.3 Réglage de l’amortissement des sorties de commutation

► Sélectionner [dAP] et saisir une valeur Valeur dAP = temps de réponse entre le changement de la pression et le changement de l’état de commutation en millisecondes Les valeurs fixes suivantes peuvent être réglées ; elles définissent la fréquence de commutation de la sortie (f) : dAP 3 6 10 17 30 60 125 250 500 f [Hz] 170 80 50 30 16 8 4 2 1

9.5 Fonctions services

9.5.1 Lecture des valeurs min. et max. pour la pression du système

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set] [HI] = valeur max, [LO] = valeur min Effacer la mémoire : ► Sélectionner [HI] ou [LO] ► Appuyer sur [Set] et le maintenir appuyé jusqu’à ce que [----] soit affiché ► Appuyer brièvement sur [Mode/Enter] [LO] est disponible seul pour PN7304

9.5.2 Restaurer les réglages usine

► Sélectionner [rES] ► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché ► Appuyer brièvement sur [Mode/Enter] Ilestutilequevousnotiezvosréglagesavantd'exécuterlafonction(→13 Réglage usine)14 10 Fonctionnement Après la mise sous tension l’appareil se trouve en mode Run (= mode de fonction- nement normal) Il exécute ses fonctions de mesure et d’évaluation et fournit des signaux de sortie selon les paramètres réglés Affichagesdefonctionnement→Chapitre7Elémentsdeserviceetd’indication

10.1 Lecture des valeurs paramétrées

► Appuyer sur [Mode/Enter] jusqu’à ce que le paramètre souhaité soit affiché ► Appuyer brièvement sur [Set] > L’appareil affiche la valeur de paramètre correspondante pendant 15 s Après 15 s supplémentaires, il se remet en mode Run

10.2 Messages d’erreur

[OL] Surpression (étendue de mesure dépassée) [UL] Sous-pression (en dessous de l'étendue de mesure) [SC1] Court-circuit de OUT1* [SC2] Court-circuit de OUT2* [SC] Court-circuit sur les deux sorties* [Err] Clignotant : défaut interne *La sortie respective est désactivée tant que le court-circuit existe Les messages SC1, SC2, SC, Err sont affichés même si l'afficheur est désactivé15

11 Schéma d‘encombrement Dimensions en mm 1: visualisation 2: LEDs 3: bouton poussoir16 12 Données techniques Tension d’alimentation [V]1836 DC

Consommation [mA] < 50 Courant de sortie par sortie de commutation [mA] 250 Protection inversion de polarité / protection surcharges jusqu’à 40 V Protection contre les courts-circuits ; watchdog intégré Chute de tension [V] < 2 Retard à la disponibilité [s] 0,3 Fréquence de commutation [Hz] max170 Interface de communication IO-Link 11 Débit de transmission [kBAUD] 38,4 Exactitude / déviations (en % du gain) - Exactitude du seuil < ± 0,5 - Exactitude type < ± 0,25 (BFSL) / < ± 0,5 (LS) - Hystérésis < 0,25 - Répétabilité (lors des déviations de températures < 10 K) < ± 0,1 - Stabilité à long terme (en % du gain par 6 mois) < ± 0,05 - Coefficient de température (CT) dans la plage de température compensée 0 60 °C (en % du gain par 10 K) - Meilleur CT du point zéro / du gain < ± 0,2 / < ± 0,2 Matières en contact avec le fluide inox (14305 / 303); céramique; FPM (Viton) Matières du boîtier inox (14301 / 304); inox (14404 / 316L); PC (Macrolon); PBTP (Pocan); PEI; FPM (Viton)

Résistanced’isolation[MΩ] > 100 (500 V DC) Tenue aux chocs [g] 50 (DIN / IEC 68-2-27, 11 ms) Tenue aux vibrations [g] 20 (DIN / IEC 68-2-6, 10 - 2000 Hz) Cycles de commutation min 100 millions Température ambiante [°C] -2080 (UB < 32 V) / -2060 (UB > 32 V) Température du fluide [°C] -2580 Température de stockage [°C] -40100 CEM EN 61000-4-2 décharges électrostatiques : 4 / 8 KV EN 61000-4-3 rayonnement HF : 10 V/m EN 61000-4-4 transitoires en salves : 2 KV EN 61000-4-5 ondes de choc : 0,5 / 1 KV EN 61000-4-6 parasites HF conduits par le câble : 10 V17

de plus PTFE (pour PN7303, PN7304)

pour PN7303, PN7304 BFSL = Best Fit Straight Line (la meilleure droite) / LS = réglage des valeurs limites

12.1 Plages de réglage

• = la valeur en pourcentage indiquée de la valeur maxi de l’étendue de mesure (VEM) réglée en PSI du capteur correspondant Plus d‘informations à wwwifmcom19
