MODE D'EMPLOI PI2095 IFM

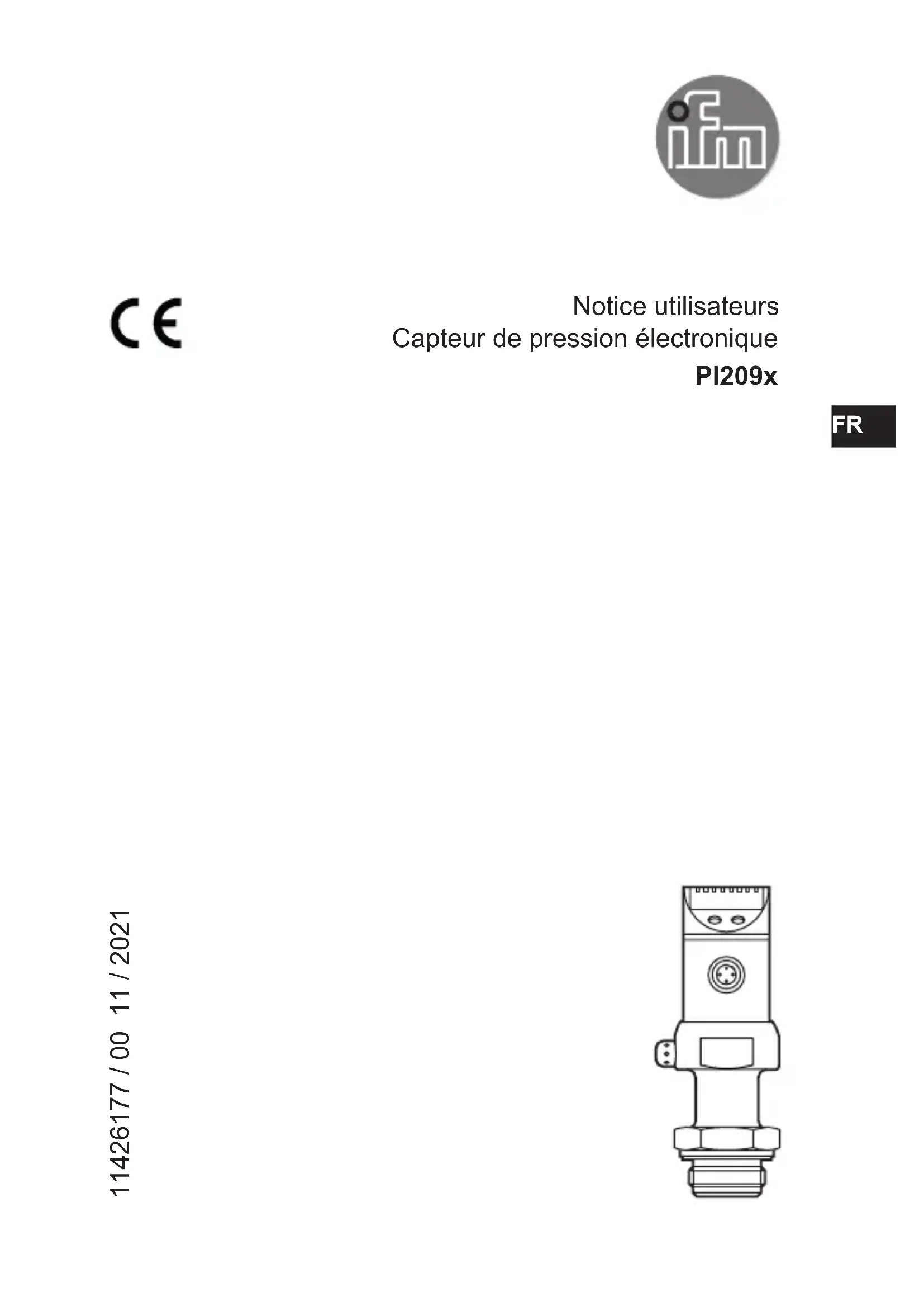

Notice utilisateurs Capteur de pression électronique PI209x 11426177 / 00 11 / 2021 FR2 Contenu 1 Remarque préliminaire 3 11 Symboles utilisés 3 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques 4 31 Applications 4 4 Fonction 4 41 Traitement du signaux mesurés 4 42 Contrôle de pression / fonction de commutation 5 43 Contrôle de pression / fonction analogique 5 44 Fonction de diagnostic 7 5 Montage 8 6 Raccordement électrique 10 7 Eléments de service et d’indication 11 8 Menu 12 81 Structure du menu 12 82 Explication du menu 13 9 Paramétrage 14 91 Paramétrage en général 14 92 Configuration de l’affichage (optionnel) 16 93 Réglage des signaux de sortie 16 931 Réglage de la fonction de sortie 16 932 Réglage des seuils de commutation 17 933 Mise à l’échelle de la valeur analogique 17 94 Réglages utilisateur (optionnel) 18 941 Calibrage du point zéro 18 942 Réglage de la temporisation pour OUT1 18 943 Réglage : types pour OUT1 18 944 Réglage d‘amortissement pour le signal de commutation 18 945 Réglage d‘amortissement pour le signal analogique 18 95 Fonctions de service 19 951 Lire les valeurs min et max pour la pression 19 952 Restaurer les paramètres aux réglages d’usine 193

1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d‘information, résultat […] Désignation d‘une touche, d‘un bouton ou d‘un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations 2 Consignes de sécurité

• L‘appareil décrit est un composant destiné à être intégré dans un système - La sécurité du système est sous la responsabilité de l‘installateur - L‘installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l‘opérateur et à l‘utilisateur du système Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l‘opérateur et à l‘utilisateur et, le cas échéant, à tout personnel de service autorisé par l‘installateur du système

• Lire ce document avant la mise en service du produit et le garder pendant le temps d‘utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d‘utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques) 10 Fonctionnement 19 101 Lecture des valeurs paramétrées 19 102 Indication de défauts 19 103 Nettoyage du couvercle du système de filtrage 20 11 Réglages usine 214

• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels

• Le fabricant n‘assume aucune responsabilité ni garantie pour les conséquences d‘une mauvaise utilisation ou de modifications apportées au produit par l‘utilisateur

• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l‘utilisation et l‘entretien du produit doivent être effectués par du personnel qualifié et autorisé

• Assurer une protection efficace des appareils et des câbles afin qu’ils ne soient pas endommagés 3 Fonctionnement et caractéristiques L‘appareil surveille la pression du système des installations

Type de pression : pression relative Informations concernant la tenue en pression et la pression d‘éclatement

• fiche technique Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée La pression d’éclatement indiquée ne doit pas être dépassée Même si la pression d’éclatement n’est dépassée que brièvement, l’appareil peut être détruit ATTENTION : Danger de blessures ! 4 Fonction

4.1 Traitement du signaux mesurés

• L‘appareil affiche la pression du circuit actuelle

• Il génère 2 signaux de sortie selon le paramétrage OUT1 2 options de sélection

• Sortie TOR pour la valeur limite de pression

• Signal de diagnostic (en cas de défaut la sortie 1 n‘est pas active) OUT2 4 options de sélection

4.2 Contrôle de pression / fonction de commutation

OUT1 change son état de commutation si les seuils de commutation réglés (SP1, rP1) ne sont pas atteints ou dépassés Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hystérésis / normalement ouvert : [OU1] = [Hno] (→ fig. 1).

• Fonction hystérésis / normalement fermé : [OU1] = [Hnc] (→ fig. 1). D’abord le seuil de commutation (SP1) est réglé, ensuite à la différence souhaitée le seuil de déclenchement (rP1)

• Fonction fenêtre / normalement ouvert : [OU1] = [Fno] (→ fig. 2).

• Fonction fenêtre / normalement fermé : [OU1] = [Fnc] (→ fig. 2). La largeur de la fenêtre peut être réglée par la différence entre SP1 et rP1 SP1 = valeur supérieure, rP1 = valeur inférieure

P = pression du système; HY = hystérésis; FE = fenêtre

4.3 Contrôle de pression / fonction analogique

La signal analogique peut être réglée:

• A l‘aide du [OU2] on détermine si la plage de mesure réglée est affichée pour 420 mA ([OU2] = [I]), 204 mA ([OU2] = [InEG]), 010 V ([OU2] = [U]), ou 100 V ([OU2] = [UnEG]) La mise à l‘échelle peut être réglée par la fonction teach ou par la saisie de valeurs pour les paramètres ASP et AEP

• Avec l‘apprentissage (tASP) ou la saisie (ASP) de la valeur minimum de la sortie analogique, on détermine la valeur mesurée pour laquelle le signal de sortie est de 4 mA / 0 V (20 mA / 10 V avec [InEG] / [UnEG])6

• Avec l‘apprentissage (tAEP) ou la saisie (AEP) de la valeur maximum de la sortie analogique, on détermine la valeur mesurée pour laquelle le signal de sortie est de 20 mA / 10 V (4 mA / 0 V avec [InEG] / [UnEG]) Ecart minimum entre ASP et AEP = 25% de la valeur finale de l‘étendue de mesure Sortie courant Réglages usine Etendue de mesure mise à l’échelle

P = pression du système, MAW = valeur initiale de l’étendue de mesure ; MEW = valeur finale de l’étendue de mesure

: [OU2] = [InEG] Dans l’étendue de mesure réglée le signal de sortie est entre 4 et 20 mA ([OU2] = [I]) ou entre 20 et 4 mA ([OU2] = [InEG]) Il est également signalé :

• Pression du système au-dessus de l’étendue de mesure : - signal de sortie > 20 mA si [OU2] = [I] - signal de sortie 4 jusqu‘à 3,8 mA si [OU2] = [InEG]

• Pression du système en dessous de l’étendue de mesure : - signal de sortie 4 jusqu‘à 3,8 mA si [OU2] = [I] - signal de sortie > 20 mA si [OU2] = [InEG]7

Sortie tension Réglages usine Etendue de mesure mise à l’échelle

P = pression du système, MAW = valeur initiale de l’étendue de mesure ; MEW = valeur finale de l’étendue de mesure

: [OU2] = [UnEG] Dans l’étendue de mesure réglée le signal de sortie est entre 0 et 10 V ([OU2] = [U]) ou entre 10 et 0 V ([OU2] = [UnEG]) Il est également signalé :

• Pression du système au-dessus de l’étendue de mesure : - signal de sortie > 10 V si [OU2] = [U]

• Pression du système en dessous de l’étendue de mesure : - signal de sortie > 10 V si [OU2] = [UnEG]

4.4 Fonction de diagnostic

La sortie 1 sert de sortie diagnostique si selon spécification DESINA si [OU1] = [dESI]

• Si aucun défaut n‘est présent, la sortie est commutée et en liaison avec UB+ (si P-n = PnP) ou UB- (si P-n = nPn)

• En cas de mauvais fonctionnement la sortie devient inactive Les fautes suivantes sont détectées: - Sous-tension (à partir deb 18 V) / surtension (à partir de 33 V); - température sur le raccord de process trop élevée (> 150°C) / trop basse (< -30°C); - température naturelle de l‘appareil trop élevée (> 100°C) / trop basse (< -30°C); - erreur RAM8 5 Montage Avant de monter / démonter le capteur, s‘assurer que la pression n‘est pas appliquée au circuit Attention : L‘affichage « 0% » ne veut pas dire que le circuit n‘est pas sous pression Une installation horizontale est recommandée en cas de hautes températures du fluide L‘adaptateur Aseptoflex permet le raccordement du capteur à différents raccords process (Les adaptateurs sont à commander séparément comme accessoires) Montage ► Monter l‘adaptateur (C) sur l‘appareil ► Fixer l‘appareil et l‘adaptateur sur le raccord process à l‘aide d‘un écrou, d‘une flasque de serrage ou similaire (B) Si l‘accessoire de fixation (B) ne peut pas être mis en place par le haut de l‘appareil : le monter par le bas avant de visser l‘adaptateur

Montage de l'adaptateur Aseptoflex

► Graisser légèrement les filetages et les zones d‘étanchéité du capteur et de l‘adaptateur avec la pâte lubrifiante (D) La pâte doit être appropriée et homologuée pour l‘application ainsi que compatible avec les élastomères utilisés Recommandation : pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l‘industrie agroalimentaire ► S'assurer que le joint torique (E) est bien positionné ► Visser l'appareil dans l'adaptateur à la main Eviter des influences mécaniques sur les zones d'étanchéité ► Serrer l'appareil + l'adaptateur dans un dispositif de serrage (F) Ne serrer le dispositif de serrage que légèrement pour éviter que l'adaptateur se déforme ► Serrer l'appareil jusqu’à ce que vous sentiez la butée (ceci correspond à un couple de serrage max de 25 Nm) Remarque : L'étanchéité peut être affectée si vous serrez trop fort REMARQUE : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) est seulement assumée pour l'appareil monté une seule fois10 Raccords à souder Souder l'adaptateur avant de monter l'appareil Procéder selon les instructions fournies avec l'adaptateur 6 Raccordement électrique L’appareil doit être monté par un électricien qualifié Les règlements nationaux et internationaux relatifs à l’installation de matériel électrique doivent être respectés Alimentation selon EN50178, TBTS, TBTP ► Mettre l’installation hors tension ► Raccorder l’appareil comme suit : OUT1 pnp OUT1 npn

• sortie de commutation binaire surveillance de pression

• sortie diagnostic si [OU1] = [dESI] Broche 2 (OUT2) • sortie analogique surveillance de pression Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)11

7 Eléments de service et d’indication

- LED 1 à LED 6 = pression du système en unité de mesure indiquée sur l‘étiquette Pour des appareils avec 4 unités de mesure réglables les LED 5 et 6 ne sont pas utilisées - LED 7: non utilisée - LED 8 = état de commutation OUT1 (allumée si la sortie 1 est commuté) 9: Affichage à 4 digits - Affichage de la pression du système - Affichage des paramètres et valeurs des paramètres 10: Bouton de réglage “ Set “ - Réglage des valeurs de paramètres (en appuyant sur le bouton-poussoir et le maintenir appuyé ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois) 11: Bouton de réglage “ Mode /Enter “ - Sélection des paramètres et confirmation des valeurs de paramètres12 8 Menu

SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système auquel la sortie OUT1 change son état de commutation OU1 Fonction de commutation pour OUT1 :

• Signal de commutation pour les valeurs limites de pression: fonction hystérésis [H ] ou fonction fenêtre [F ], en normalement ouvert [ no] ou normalement fermé [ nc]

• Signal de diagnostic [dESI] OU2 Fonction de sortie pour OUT2 :

• Signal analogique pour la pression actuelle du système : 420 mA [I], 204 mA [InEG], 010 V [U], 100 V [UnEG] tCOF Apprentissage du calibrage du point zéro tASP Apprentissage de la valeur minimum de la sortie analogique : valeur mesurée à laquelle 4 mA / 0 V sont fournis (20 mA / 10 V si [OU2] = [InEG] / [UnEG]) tAEP Apprentissage de la valeur maximum de la sortie analogique : valeur mesurée à laquelle 20 mA / 10 V sont fournis (4 mA / 0 V si [OU2] = [InEG] / [UnEG]) EF Fonctions étendues / accès au niveau de menu 2 Uni Unité de mesure standard pour la pression du système SELd Mode d‘affichage:

• pressure en l‘unité réglée en [Uni]

• valeur pourcentage (pression en % de l‘échelle réglée pour la sortie analogique) ASP Valeur minimum de la sortie analogique : valeur mesurée à laquelle 4 mA / 0 V sont fournis (20 mA / 10 V si [OU2] = [InEG] / [UnEG]) AEP Valeur maximum de la sortie analogique : valeur mesurée à laquelle 20 mA / 10 V sont fournis (4 mA / 0 V si [OU2] = [InEG] / [UnEG]) HI Mémoire valeur maximum pour la pression du système LO Mémoire valeur minimum pour la pression du système COF Calibrage du point zéro dS1 Temporisation à l’enclenchement pour OUT1 dr1 Temporisation au déclenchement pour OUT1 P-n Types de sortie pour OUT1: pnp oder npn dAP Amortissement pour la sortie de commutation (OUT1) dAA Amortissement pour la sortie analogique (OUT2) diS Fréquence de rafraîchissement et orientation de l’affichage rES Restaurer les réglages usine14 9 Paramétrage Pendant le paramétrage l’appareil reste en mode de fonctionnement Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu’à ce que le paramétrage soit validé

9.1 Paramétrage en général

Chaque paramétrage se fait en 3 étapes :

Sélectionner le paramètre ► Appuyer sur [Mode/Enter] jusqu’à ce que le paramètre souhaité soit affiché

Régler la valeur du paramètre ► Appuyer sur [Set] et le maintenir appuyé > La valeur de réglage actuelle clignote pendant 5 s > Après 5 s: la valeur de réglage est modifiée soit en pas à pas en appuyant plusieurs fois sur [Set], soit en le maintenant appuyé

Les valeurs numériques augmentent de manière continue Pour réduire la valeur, laisser l’affichage de la valeur du paramètre aller jusqu’à la valeur de réglage maximum Ensuite le cycle recommence à la valeur de réglage minimum

Valider la valeur réglée ► Appuyer brièvement sur [Mode/ Enter] > Le paramètre est indiqué de nouveau La nouvelle valeur de réglage est mémorisée

Réglage d’autres paramètres ► Recommencer par étape 1 Terminer le paramétrage ► Appuyer plusieurs fois sur [Mode/Enter] jusqu’à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s > L’appareil se remet en mode de fonctionnement15

• Changement du niveau de menu 1 au niveau de menu 2 : ► Appuyer sur [Mode/Enter] jusqu’à ce que [EF] soit indiqué

► Appuyer brièvement sur [Set] > Le premier paramètre du sousmenu est indiqué (ici : [Uni]) Si le niveau de menu 2 est protégé par un code d‘accès, „ Cod1 „ clignote sur l‘affichage ► Appuyer sur [Set] et le maintenir appuyé jusqu‘à ce que le numéro de code valable apparaisse ► Appuyer brièvement sur [Mode/ Enter] Livraison par ifm electronic : sans restriction d‘accès

• Verrouiller / déverrouiller L’appareil peut être verrouillé électroniquement afin d’éviter une fausse programmation non intentionnelle ► S’assurer que l’appareil est en mode de fonctionnement normal ► Appuyer sur [Mode/Enter] + [Set] pendant 10 s > [Loc] est indiqué

Durant le fonctionnement : [Loc] est indiqué brièvement si l’on essaie de changer les valeurs des paramètres Pour déverrouiller : ► Appuyer sur [Mode/Enter] + [Set] pendant 10 s > [uLoc] est indiqué

A la livraison : non verrouillé

• Timeout: Si lors du changement d’un paramètre aucun bouton n’est appuyé pendant 15 s, l’appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée16

9.2 Configuration de l’affichage (optionnel)

► Sélectionner [Uni] et déterminer l’unité de mesure : - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [InHO] (seulement PI2096, PI2097, PI2098, PI2099), - [mWS] (seulement PI2096, PI2097, PI2099), - [mmWS] (seulement PI2098) ► Sélectionner [SELd] et déterminer le type d’affichage : - [P]: pression du système en l’unité réglée en Uni - [P%]: valeur pourcentage (pression en % de l‘échelle réglée pour la sortie analogue Les valeurs suivantes s‘appliquent : 0% = ASP; 100% = AEP) Attention : L‘affichage « 0% » ne veut pas dire que le circuit n‘est pas sous pression ! ► Sélectionner [diS] et déterminer la fréquence de rafraîchissement et l’orientation de l’affichage - [d1]: rafraîchissement de la valeur mesurée tous les 50 ms - [d2]: rafraîchissement de la valeur mesurée tous les 200 ms - [d3]: rafraîchissement de la valeur mesurée tous les 600 ms - [rd1], [rd2], [rd3] : affichage comme d1, d2, d3 ; tourné de 180° - [OFF] : L’affichage est désactivé en mode de fonctionnement Si l’un des boutons est appuyé la valeur mesurée actuelle est affichée pendant 15s Si le bouton Mode/Enter est appuyé encore une fois, le mode Display est activé Les LED indiquant l’état de commutation restent actives même si l’affichage est désactivé

9.3 Réglage des signaux de sortie

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé Comme alternative : configurer OUT1 comme sortie de diagnostic : ► Sélectionner [OU1] et régler la fonction [dESI] ► Sélectionner [OU2] et régler la fonction analogique : - [I] = signal 4…20 mA proportionnel à la pression, - [InEG] = signal 4…20 mA proportionnel à la pression, - [U] = signal 010 V proportionnel à la pression, - [UnEG] = signal 100 V proportionnel à la pression17

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] et régler la valeur mesurée à laquelle la sortie commute ► Sélectionner [rP1] et régler la valeur mesurée à laquelle la sortie retombe rP1 est toujours inférieur à SP1 Seules des valeurs inférieures à SP1 sont acceptées

9.3.3 Mise à l’échelle de la valeur analogique

► Régler la pression minimale désirée dans le circuit ► Appuyer sur [Mode/Enter] jusqu‘à ce que [tASP] soit affiché ► Appuyer sur [Set] et le maintenir appuyé > La valeur de réglage actuelle clignote ► Lâcher [Set] quant l‘affichage ne clignote plus > La nouvelle valeur de réglage est affichée ► Appuyer brièvement sur [Mode/Enter] > La pression actuelle du circuit est définie comme valeur initiale pour le signal analogique ► Régler la pression maximale désirée dans le circuit ► Appuyer sur [Mode/Enter] jusqu‘à ce que [tAEP] soit affiché ► Appuyer sur [Set] et le maintenir appuyé > La valeur de réglage actuelle clignote ► Lâcher [Set] quant l‘affichage ne clignote plus > La nouvelle valeur de réglage est affichée ► Appuyer brièvement sur [Mode/Enter] > La pression actuelle du circuit est définie comme valeur finale pour le signal analogique Les valeurs ASP / AEP ne peuvent être enseignées que dans des limites définies (→ 12.1 plages de réglage) Si l‘apprentissage est effectué avec une valeur de pression invalide, UL ou OL est affiché Après confirmation par [Mode/Enter] [Err] clignote, la valeur ASP / la valeur AEP n‘est pas changée Comme alternative : ► Sélectionner [ASP] et déterminer la valeur mesurée à laquelle 4 mA / 0 V sont fournis (20 mA / 10 V si [OU2] = [InEG] / [UnEG]) ► Sélectionner [AEP] et déterminer la valeur mesurée à laquelle 20 mA / 10 V sont fournis (4 mA / 0 V si [OU2] = [InEG] / [UnEG]) Différence minimale entre ASP et AEP = 25 % de la valeur maxi de l’échelle (turn down 1:4)18

9.4 Réglages utilisateur (optionnel)

9.4.1 Calibrage du point zéro

► Sélectionner [COF] et déterminer une valeur entre -5 % et 5 % de la valeur maxi de l’échelle La valeur mesurée interne “ 0 “ est décalée de cette valeur Comme alternative : Adaptation automatique de l‘offset (plage de réglage 0 bar ±5%); par ex en cas de différence du niveau du point zéro entre le lieu de montage du capteur et le lieu pour les mesures de niveau; voir aussi COF ► S‘assurer que la pression n‘est pas appliquée au circuit ► Appuyer sur [Mode/Enter] jusqu‘à ce que [tCOF] soit affiché ► Appuyer sur [Set] et le maintenir appuyé > La valeur offset actuelle (en %) clignote brièvement > La pression actuelle du circuit est affichée ► Lâcher [Set] ► Appuyer brièvement sur [Mode/Enter] (pour confirmer la nouvelle valeur offset)

9.4.2 Réglage de la temporisation pour OUT1

[dS1] = temporisation à l’enclenchement / [dr1] = temporisation au déclenchement ► Sélectionner [dS1] ou [dr1] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n’est pas active)

9.4.3 Réglage : types pour OUT1

► Sélectionner [P-n] et déterminer le type de sortie : [PnP] ou [nPn]

9.4.4 Réglage d‘amortissement pour le signal de commutation

► Sélectionner [dAP] et saisir une valeur entre 0,1 100,0 s ; (à 0,00 [dAP] n’est pas actif) Valeur dAP = temps de réponse entre le changement de la pression et le changement de l’état de commutation en secondes [dAP] influence la fréquence de commutation : f max = 1 ÷ 2dAP [dAP] influence aussi l‘affichage

9.4.5 Réglage d‘amortissement pour le signal analogique

► Sélectionner [dAA] et saisir une valeur entre 0,1 100,0 s ; (à 0,00 [dAA] n’est pas actif) Valeur dAA = temps de réponse entre le changement de la pression et le changement du signal analogique en secondes19

9.5 Fonctions de service

9.5.1 Lire les valeurs min. et max. pour la pression

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set] [HI] = valeur max, [LO] = valeur min Effacer la mémoire : ► Sélectionner [HI] ou [LO] ► Appuyer sur [Set] et le maintenir appuyé jusqu’à ce que [----] soit indiqué ► Appuyer brièvement sur [Mode/Enter]

9.5.2 Restaurer les paramètres aux réglages d’usine

► Sélectionner [rES], puis appuyer sur [Set] et le maintenir appuyé jusqu’à ce que [----] soit indiqué ► Appuyer brièvement sur [Mode/Enter] Il est utile que vous notiez vos réglages avant d’exécuter la fonction (→ 13 Réglages usine) 10 Fonctionnement Après la mise sous tension l’appareil se trouve en mode Run (= mode de fonctionnement normal) Il exécute ses fonctions de mesure et d’évaluation et fournit des signaux de sortie selon les paramètres réglés Affichages en fonctionnement → 7 Eléments de service et d’indication.

10.1 Lecture des valeurs paramétrées

► Appuyer sur [Mode/Enter] jusqu‘à ce que le paramètre souhaité soit affiché ► Appuyer brièvement sur [Set] > L‘appareil affiche la valeur de paramètre correspondante pendant 15 s Après 15 s supplémentaires, l’appareil se remet en mode Run

10.2 Indication de défauts

[OL] Surpression (au-dessus de l‘étendue de mesure du capteur) [UL] Souspression (au-dessous de l‘étendue de mesure du capteur) [SC1] Clignotant: court-circuit de la sortie OUT1 La sortie est désactivée tant que le court-circuit existe [Err] Clignotant: défaut interne, saisie non valable Les défauts SC1 et Err sont indiqués même si l‘affichage est désactivé20

10.3 Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produisent des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l‘exactitude de mesure faiblement), vous pouvez le nettoyer ► Dévisser le couvercle du filtre (B) (utiliser une pince avec des becs couverts de plastique) ► Nettoyer le couvercle soigneusement

L‘évent (A) ne devrait être nettoyé que par un personnel qualifié et avec grand soin Des résidus éventuels du fluide ne doivent pas être comprimés et pressés dans l‘évent Cela pourrait boucher le système de filtrage et réduire l‘exactitude de mesure du capteur ► Visser le couvercle de filtrage de nouveau age Aseptoflex21

• = la valeur en pourcentage indiquée de la valeur maxi de l‘étendue de mesure (VEM) réglée en bar / mbar du capteur correspondant Plus d‘informations à wwwifmcom
