Informations produit

Marque : IFM

Modèle : IG5864

Catégorie : Capteur

Caractéristiques techniques	Capteur de proximité inductif, type IG5864
Plage de détection	0 à 4 mm
Tension d'alimentation	10 à 30 VDC
Sortie	PNP ou NPN, selon la version
Fréquence de commutation	300 Hz
Température de fonctionnement	-25 à +70 °C
Indice de protection	IP67
Utilisation	Détection d'objets métalliques dans divers environnements industriels
Maintenance	Nettoyage régulier recommandé, vérifier l'intégrité des câbles
Sécurité	Respecter les normes électriques lors de l'installation
Informations générales	Compatible avec de nombreux systèmes d'automatisation, facile à installer

FOIRE AUX QUESTIONS - IG5864 IFM

Comment installer le capteur IFM IG5864 ?

Assurez-vous que le capteur est monté sur une surface plane et stable. Connectez les câbles conformément au schéma de câblage fourni dans le manuel. Vérifiez que l'alimentation est correctement raccordée avant d'allumer le capteur.

Quels types de signaux le capteur IFM IG5864 peut-il fournir ?

Le capteur IFM IG5864 peut fournir des signaux numériques ou analogiques selon sa configuration. Veuillez consulter la documentation technique pour plus de détails sur les types de signaux disponibles.

Que faire si le capteur ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée et que la tension est conforme aux spécifications du produit. Si le problème persiste, testez le capteur avec un multimètre pour vérifier la continuité des câbles.

Comment calibrer le capteur IFM IG5864 ?

Pour calibrer le capteur, suivez les étapes décrites dans le manuel d'utilisation. Généralement, cela implique de placer le capteur dans une condition de référence et d'ajuster les paramètres via l'interface de configuration.

Comment résoudre les problèmes de détection avec le capteur ?

Assurez-vous que rien n'entrave le champ de détection du capteur. Vérifiez également que le capteur est correctement configuré pour le type d'objet que vous souhaitez détecter.

Le capteur IFM IG5864 est-il étanche ?

Oui, le capteur IFM IG5864 est conçu pour être résistant à l'eau selon le niveau de protection IP spécifié. Veuillez consulter la fiche technique pour les détails sur l'étanchéité.

Comment effectuer une mise à jour du firmware du capteur ?

Les mises à jour du firmware peuvent être effectuées via l'interface de configuration du capteur. Téléchargez la dernière version du firmware sur le site du fabricant et suivez les instructions fournies dans le manuel.

Quelle est la durée de vie du capteur IFM IG5864 ?

La durée de vie du capteur dépend des conditions d'utilisation et de l'environnement. En général, il est conçu pour fonctionner de manière fiable pendant plusieurs années sous des conditions normales.

Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice IG5864 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IG5864 de la marque IFM.

MODE D'EMPLOI IG5864 IFM

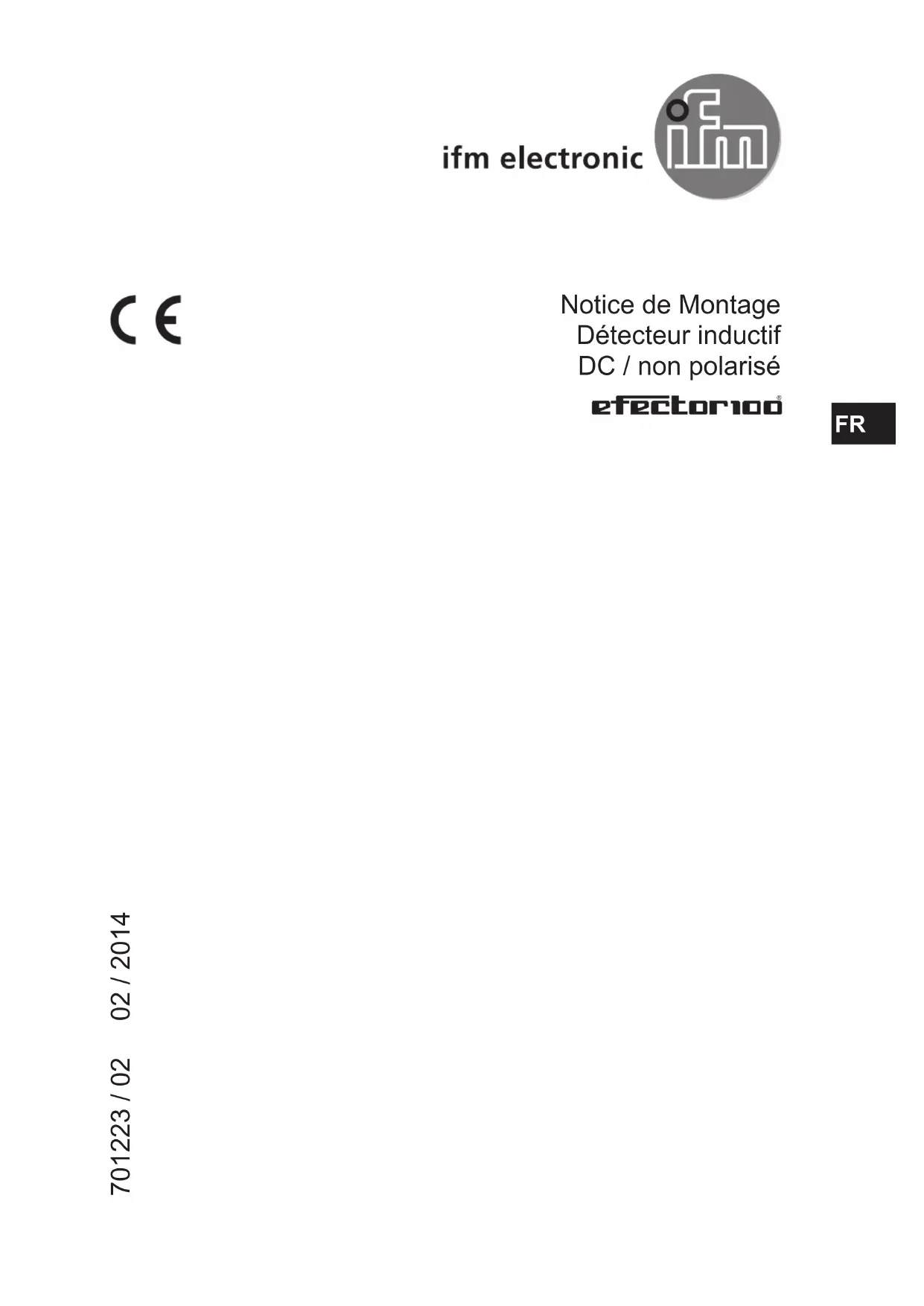

Notice de Montage Détecteur inductif DC / non polarisé 701223 / 02 02 / 2014 FR2 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l’étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d’autres métaux portée inférieure à Sn). Montage

Encastrable(voirl’étiquette:Sn=Xmmf)oumontagenonencastré (Sn=Xmmnf)(→fig.1).

Zonededégagementautourdelafaceactivepourmontagesurbâtimétallique (→fig.2).

Distancesminimaleslorsqueplusieursdétecteursdelamêmeversionsont montés(→fig.3,4). Sn = x mm f Sn = x mm nf

Raccordement électrique ►Mettrel’installationhorstensionavant leraccordementd’appareil(→fig.5).

Silecâbleestd’unelongueursupérieureà30metsilesfilssontsupérieursà 0,5mm²,lecâbledevraêtreinstalléséparémentdessourcesparasites(àune distanced’env.50cm)ouuncâbleblindédevraêtreutilisé.

Raccorderlachargeavantlamisesoustension.

Lesvaleursd’intensitédecourant/courantdesortieminimumdoiventêtre respectées.

Sideschargescapacitivessontutilisées,ilfauts’assurerquelecourantde sortie à l’appel n’est pas dépassé.4 ►Nepasraccorderdeschargesd’unefaiblerésistance(parex.lampes) directementàundétecteur.Commuterceschargesviaunrelais(→fig.6):

►Pourleschargesinductives,un circuitRCdoitêtremontéenparallèle àlacharge(→fig.7).

►Pourlesdétecteurs2filsunecharge tropfaiblepeutcauserunmauvais fonctionne-ment.Danscecas, unerésistancedoitêtremontéeen parallèlesurlacharge(→fig.8).

Encasdemontageensérielachutedetensiondechaqueappareildoitêtre prise en compte.5

►Eviterlemontageenparallèledesappareils2fils(àutiliseruniquementdans lescasexceptionnels,vérifierlebonfonctionnement,→fig.9):

►Latensiond’alimentationdoitcorrespondreauxvaleursindiquéessur l’étiquette.Siellen’estpasstabilisée,uncondensateurdevraitêtreraccordé (à24Vet1Aparexempleuncondensateurde1000µF,50WV,→fig.10):
